1 KCJ SPECJLN Kompletne systemy grzewcze dla każdego EKOSYSTEM Twojego Domu Oferta ważna do 30. czerwca 2019 r.,

2 2 / 3 Firma Viessmann oferuje kompletne systemy grzewcze w specjalnej ofercie wraz z montażem i 5-letnią gwarancją. Chciałbyś mieć nowoczesny system ogrzewania w swoim domu, ale nie wiesz od czego zacząć? Na pewno duże wątpliwości budzą koszty dodatkowe jak np. prace montażowe. Bądź eko myśl EKOnomicznie skorzsytaj ze specjalnej oferty firmy Viessmann na kompletne systemy grzewcze oferowane wraz z montażem oraz 5-letnią gwarancją. Kompletne systemy grzewcze dla różnych źródeł energii Pewnie już o tym słyszałeś, ale wiedz, że źródłem ciepła w Twoim domu może być zarówno kondensacyjny kocioł gazowy Vitodens, jak również EKOlogiczna pompa ciepła typu Split wykorzystująca ciepło otaczającego powietrza. Jeszcze bardziej EKOnomiczne rozwiązanie zagwarantuje Ci montaż dodatkowego systemu wentylacji mechanicznej z rekuperacją Vitovent, który zadba, by wraz z wymianą powietrza ciepło z Twojego domu nie uciekało na zewnątrz. Jesteś zainteresowany zakupem urządzenia zadzwoń: lub wejdź na stronę internetową: EKOSYSTEM Twojego Domu to specjalna oferta nowoczesnych urządzeń grzewczych skomponowanych w korzystne pakiety cenowe: _ Gazowe kotły kondensacyjne Vitodens 200-W wraz z ustawionym pod kotłem pojemnościowym podgrzewaczem wody c.w.u. _ Kompaktowe centrale grzewcze Vitodens 222-F ze zintegrowanym gazowym kotłem kondensacyjnym oraz pojemnościowym podgrzewaczem wody o pojemności 100 lub 130 litrów oraz kompletnym osprzętem przyłączeniowym. _ Efektywne pompy ciepła typu Split wykorzystujące ciepło zawarte w powietrzu zewnętrznym do ogrzewania pomieszczeń oraz wody użytkowej, a także do chłodzenia w okresie letnim: Vitocal 100-S / 200-S ciche i bardzo efektywne pompy ciepła do nowych i modernizowanych instalacji grzewczych Vitocal 111-S / 222-S kompaktowe pompy ciepła ze zintegrowanym zasobnikiem wody użytkowej (poj. 210 litrów). _ Centralne systemy wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) Vitovent 300-W.

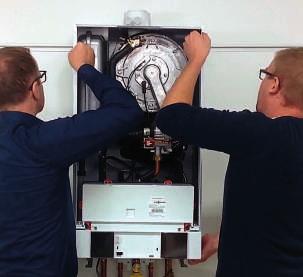

3 Kompletny system grzewczy to nie tylko pakiet urządzeń, ale i montaż przez fachową firmę partnerską oraz wydłużona 5-letnia gwarancja. Montaż urządzenia w cenie pakietu Montaż i instalacja urządzeń w ramach pakietu EKOSYSTEM Twojego Domu wykonywane są bezpłatnie przez certyfikowanych Partnerów Viessmann. Profesjonalna usługa montażu urządzeń objętych kampanią pozwalają zaoszczędzić czas i ograniczyć ryzyko uszkodzeń. Wykwalifikowani pracownicy Firm Partnerskich Viessmann posiadają nie tylko specjalistyczny sprzęt, ale również niezbędne doświadczenie. Zdejmują z Klienta końcowego odpowiedzialność za prawidłowy wybór pakietu i prawidłowy montaż urządzenia. Usługa montażu zapewnia Klientom pełną gwarancję na zakupione produkty oraz ich montaż. Klienci Viessmann, którzy skorzystają z oferty będą mogli cieszyć się dostępem do 5-letniej wydłużonej gwarancji. Dodatkowo istnieje możliwość skorzystania z obniżonej stawki podatku VT, który wraz z usługą montażu wynosi tylko 8% Usługi, które wchodzą w pakiet wyróżnione zostały w regulaminie kampanii, dostępnym nastronie internetowej Program Wydłużonej Gwarancji do 5 lat Firma Viessmann zapewnia obsługę serwisu fabrycznego i 24-godzinną pomoc techniczną. Program pozwala na korzystanie z zalet posiadania gwarancji przez okres 5 lat od uruchomienia urządzenia. Oferta dotyczy urządzeń zakupionych przez Firmy Partnerskie i obejmuje koszty części zamiennych oraz usług świadczonych dla Klienta, włączając koszty dojazdu. Oferta nie obejmuje kosztów przeglądów oraz części eksploatacyjnych (szybkozużywalnych). Program Wydłużonej Gwarancji zapewnia ochronę urządzenia po wygaśnięciu okresu gwarancji Firmy Partnerskiej. Program oferowany i obsługiwany jest przez Viessmann Sp. z o.o. Szczegóły oraz regulamin Programu Wydłużonej Gwarancji dostepny jest na stronie: Procedura rejestracji urządzenia w programie oraz postepowania w razie awarii urządzenia opisana jest na stronie 18. Klienci, którzy zakupili urządzenia w akcji EKOSYSTEM Twojego Domu nie ponoszą opłat za wydłużoną gwarancję. System wentylacji mechanicznej Vitovent W ofercie EKOSYSTEM Twojego domu dostępny jest dodatkowo system wentylacji mechanicznej wraz z kompletnym zestawem kanałów elastycznych gwarantujący dodatkowe oszczędności kosztów ogrzewania oraz przyjemny i zdrowy klimat pomieszczeń. System wentylacji mieszkań Vitovent 300-W pracuje w sposób wyjątkowo energooszczędny. Wydajny wymiennik ciepła wykorzystuje w ciągu zimnej pory roku nawet 93% ciepła zawartego w usuwanym powietrzu do podgrzewania napływającego świeżego powietrza. Strumień powietrza przepływającego przez centralę Vitovent 300-W może całkowicie ominąć wymiennik ciepła dzięki wbudowanej automatycznej klapie bypass, co pozwala na realizację funkcji chłodzenia tzw. freecooling. Dzięki temu w letnią noc chłodne powietrze zewnętrzne dociera do pomieszczeń zapewniając obniżenie temperatur wewnętrz budynku.

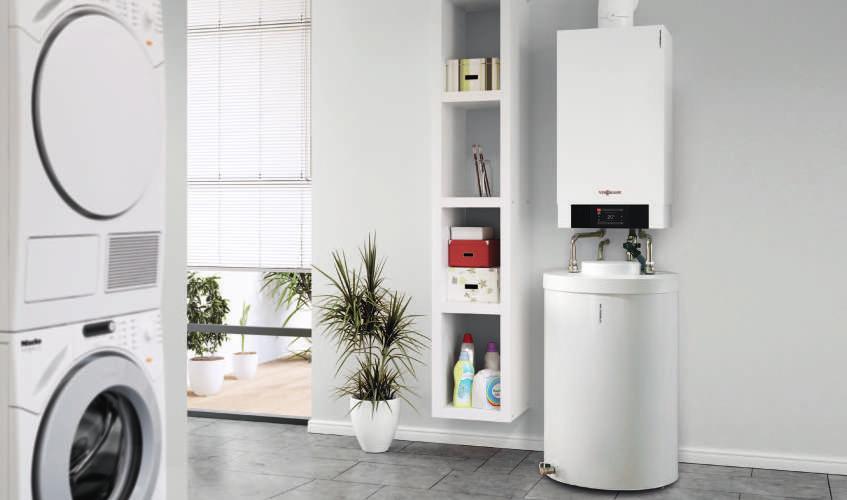

4 4 / 5 VITODENS 200-W Gazowe, wiszące kotły kondensacyjne z wymiennikiem ciepła Inox-Radial, palnikiem cylindrycznym MatriX oraz zdalnym sterowaniem za pomocą aplikacji mobilnej. Vitodens 200-W jest idealnym gazowym kotłem kondensacyjnym do mieszkania albo domu jedno- lub dwurodzinnego. Można go bez problemu zamontować w niszy we wnęce w łazience lub w zabudowie kuchennej. Vitodens 200-W wyposażony jest w wymiennik ciepła Inox-Radial z wysokogatunkowej stali szlachetnej, gwarantujący stale wysokie wykorzystanie ciepła kondensacji. To samo dotyczy także wykonanego ze stali szlachetnej promiennikowego, cylindrycznego palnika MatriX. Kotły Vitodens 200-W zużywają mniej energii, gdyż dodatkowo wykorzystują utajone ciepło spalin ciepło kondensacji. Wynik: wysoki stopień przekształcenia energii paliwa w ciepło, sięgający 98%, oraz klasa energetyczna. Obniża to koszty ogrzewania i odciąża środowisko. W połączeniu z kolektorami słonecznymi uzyskuje się wyższą klasę efektywności +. Zintegrowany układ automatycznej kontroli i regulacji spalania Lambda Pro Control Plus dopasowuje parametry palnika do jakości różnych rodzajów gazu (gaz ziemny E / LL lub gaz płynny), gwarantując zawsze wysoką efektywność energetyczną. Komfortowa regulacja przez aplikację mobilną Przyjazny w obsłudze regulator Vitotronic przypadnie do gustu zarówno użytkownikowi indywidualnemu, jak i wyspecjalizowanemu instalatorowi. Sterowany z menu układ regulacji jest zbudowany w sposób logiczny i zrozumiały. W razie wątpliwości funkcja pomocy poinformuje, co należy wpisać. Pozwala ona użytkownikowi sterować swoją instalacją przy pomocy smartfona. Zapewnia w każdej chwili podgląd statusu roboczego instalacji, a w razie zakłóceń umożliwia szybki i łatwy kontakt z zapamiętaną w aplikacji firmą serwisową. Moduł Vitoconnect 100 (w zakresie dostawy kotła) umożliwia zdalny nadzór i sterowanie instalacją grzewczą przez internet za pomocą aplikacji mobilnej ViCare. 10 lat gwarancji na wymiennik ze stali szlachetnej kotłów kondensacyjnych do 150 kw Szczegóły dostępne na stronie:

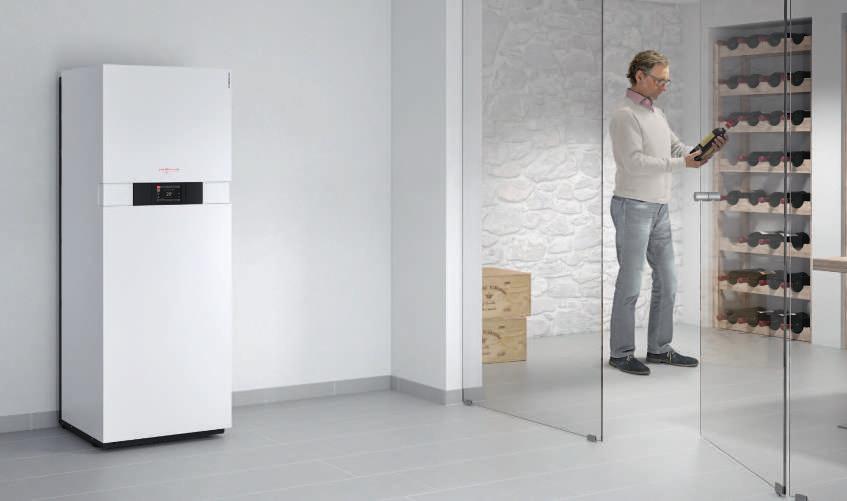

5 VITODENS 222-F Kondensacyjne centrale grzewcze Vitodens 222-F przekonują wysoką wydajnością podgrzewu c.w.u. oraz regulacją za pomocą aplikacji na urządzenia mobilne. Gazowy, kondensacyjny kocioł kompaktowy Vitodens 222-F to urządzenie grzewcze, które sprawdzi się przy modernizacji ogrzewania. Z powodzeniem zastąpi stary zestaw składający się z kotła jednofunkcyjnego i pojemnościowego podgrzewacza c.w.u. Kompaktowa obudowa i nowoczesny design umożliwiają również aranżację urządzenia w nowoczesnych budynkach. Dzięki pompie obiegowej z regulowanymi obrotami Vitodens 222-F pracuje niezwykle cicho i zużywa mało prądu. Zastosowanie materiałów wysokiej jakości umożliwia długotrwałą i ekonomiczną eksploatację. Wymiennik ciepła Inox-Radial ze stali szlachetnej gwarantuje najwyższą niezawodność i wysoki stopień wykorzystania efektu kondensacji. To samo dotyczy cylindrycznego palnika promiennikowego MatriX ze stali szlachetnej. Kocioł Vitodens 222-F zużywa mało paliwa, ponieważ wykorzystuje on dodatkowo utajone ciepło zawarte w spalinach ciepło kondensacji. Efektem tego jest wysoka sprawność przemiany energii w ciepło, sięgająca 98% oraz uzyskanie klasy energetycznej. Oznacza to obniżenie kosztów ogrzewania i obciążenie środowiska naturalnego. lternatywne rozwiązania dla wody użytkowej o różnej twardości są emaliowane, ładowane warstwowo zasobniki c.w.u. o pojemności 100 oraz 130 litrów, zapewniające wysoki komfort korzystania z ciepłej wody. Pod względem wydajności ciepłej wody, system ten jest porównywalny z ustawionym osobno podgrzewaczem pojemnościowym o pojemności 150 litrów. W zasobniku ładowanym warstwowo, ciepła woda uzupełniana jest na bieżąco i gotowa do natychmiastowego użycia. Wymiennik ciepła Inox-Radial trwały i efektywny 10 lat gwarancji na wymiennik ze stali szlachetnej kotłów kondensacyjnych do 150 kw Szczegóły dostępne na stronie:

6 6 / 7 CENNIK Pakiet VITODENS 200-W 13 do 35 kw Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż kotła system odprowadzania spalin (do wyboru) wraz z montażem wydłużoną gwarancję do 5 lat Zestawy pakietowe Znamionowa moc cieplna [kw] 50/30ºC 80/60ºC 1,9 13,0 1,7 12,1 1,9 19,0 1,7 17,6 2,6 26,0 2,4 24,1 1,8 35,0 1,6 32,5 Gr. mat.w Vitodens 200-W z regulatorem pogodowym Vitotronic 200, typ HO2C, w zestawie pakietowym z podgrzewaczem c.w.u: Vitocell 100-W, typ CUG o pojemności 120 litrów B2HB , B2HB , B2HB , B2HB , Zakres dostawy: W wersji pogodowej z regulatorem Vitotronic 200 HO2C komfortowa obsługa poprzez kolorowy, dotykowy panel obsługowy ze zintegrowaną pomocą kontekstową. Zintegrowany asystent pierwszego uruchomienia W zakresie dostawy kotła z regulatorem pogodowym HO2C dodatkowo Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony lub ViCare. Kocioł Vitodens 200-W z modulowanym palnikiem cylin drycznym MatriX Układ regulacji spalania Lambda Pro Control Plus dla gazów: GZ-41,5, GZ-50 oraz gazu płynnego) Powierzchnia wymiany ciepła Inox- -Radial ze stali szlachetnej Regulator stałotemperaturowy Vitotronic 100 (typ HC1B) lub w kotłach do mocy 35 kw, pogodowy Vitotronic 200 (typ HO2C, wraz z czujnikiem temp. zewn.) Wysokoefektywna pompa obiegowa klasy energetycznej W zestawach pakietowych z czujnikiem temperatury wody w podgrzewaczu oraz zestawem montażowym kotła z armaturą przyłączeniową wraz zaworami odcinającymi i zaworem gazowym Element przyłączeniowy kotła po stronie spalin Zestaw przyłączeniowy podgrzewacza Vitocell 100-W, typ CUG- o pojemności 120 litrów Vitocell 100-W, typ CUG o pojemności 150 litrów Vitocell 100-W, typ CUG- o pojemności 150 litrów B2HB , B2HB , B2HB , B2HB , B2HB , B2HB , Urządzenie pomocnicze do montażu natynkowego Do gazowego kotła jednofunkcyjnego Elementy mocujące rmatura Zawór gazu R 1 z zamontowanym termicznym odcinającym zaworem bezpieczeństwa. System spaliny/powietrze dolotowe (do wyboru): Zestaw do eksploatacji z zasysaniem powietrza do spalania z zewnątrz przez szacht kominowy ( ): Trójnik przyłączeniowy SP 90, koncentryczny, 60/100 Rura koncentryczna L=250 60/100 Rura spalinowa SP-N 60, L= szt. Pokrywa szybu z kołnierzem przeciwdeszczowym 100 Kolano spalinowe SP 90 ze wspornikiem lub System spalin ze stali szlachetnej do wyrzutu spalin przez ścianę zewnętrzną ( ): Trójnik przyłączeniowy SP 90, koncentryczny, 60/100 2 rury koncentryczne Ø60/100: 1 szt- L= szt L=500. Ustnik horyzontalny L=800, Ø60/100 Kompletna oferta wyposażenia dodatkowego patrz Cennik główny. B2HB , B2HB , B2HB , B2HB , B2HB , B2HB ,

7 CENNIK Pakiet VITODENS 222-F 13 do 35 kw Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż kotła system odprowadzania spalin (do wyboru) wraz z montażem wydłużoną gwarancję do 5 lat Kocioł ze zintegrowanym zasobnikiem c.w.u. Znamionowa moc cieplna [kw] 50/30ºC 80/60ºC 1,9 13,0 1,7 12,1 1,9 19,0 1,7 17,6 2,6 26,0 2,4 24,1 1,8 35,0 1,6 32,5 Gr. mat. W Vitodens 222-F kompaktowy kocioł kondensacyjny ze zbiornikiem c.w.u. ładowanym warstwowo Vitotronic 100 typ HC1B poj. zbiornika B2TB , 100 B2TB , 100 B2TB , 100 B2TB , 130 litrów Vitotronic 200 typ HO2C poj. zbiornika B2TB , 100 B2TB , 100 B2TB , 100 B2TB , 130 litrów Wymiary Masa długość szerokość wysokość Vitodens 222-F kompaktowy kocioł kondensacyjny ze zbiornikiem c.w.u. ładowanym przez wężownicę Wymiary Masa Vitotronic 100 typ HC1B poj. zbiornika Vitotronic 200 typ HO2C poj. zbiornika długość szerokość wysokość B2SB , 130 B2SB , Elementy pakietu promocyjnego Zestaw przyłączeniowy do instalacji natynkowej do góry rury przyłączeniowe. armatura odcinająca na zasilaniu i powrocie wody grzewczej (R ¾) z zaworem napełniająco-spustowym. 2 elementy przyłączeniowe wody użytkowej (R ½) zawór gazu z termicznym zaworem bezpieczeństwa (R ½) System spaliny/powietrze dolotowe (do wyboru): Zestaw do eksploatacji z zasysaniem powietrza do spalania z zewnątrz przez szacht kominowy ( ): Trójnik przyłączeniowy SP 90, koncentryczny, 60/100 Rura koncentryczna L=250 60/100 Rura spalinowa SP-N 60, L= szt. Pokrywa szybu z kołnierzem przeciwdeszczowym 100 Kolano spalinowe SP 90 ze wspornikiem B2SB , 130 B2SB , B2SB , 130 B2SB , litrów litrów Zakres dostawy: W wersji pogodowej z regulatorem Vitotronic 200 HO2C komfortowa obsługa poprzez kolorowy, dotykowy panel obsługowy ze zintegrowaną pomocą kontekstową. Zintegrowany asystent pierwszego uruchomienia W zakresie dostawy kotła z regulatorem pogodowym HO2C dodatkowo Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony: ViCare. Gazowy, kompaktowy kocioł kondensacyjny: ze zintegrowanym, ładowanym warstwowo zasobnikiem o pojemności 100 lub 130 litrów lub podgrzewaczem c.w.u. o pojemności 130 litrów z wężownicą (do stosowania na terenach z twardą wodą użytkową. Modulowany, wspomagany wentylatorowo palnik cylindryczny MatriX Układ regulacji spalania Lambda Pro Control Plus dla gazów: GZ-41,5, GZ-50 oraz gazu płynnego) Powierzchnia wymiany ciepła Inox- -Radial ze stali szlachetnej Wysokoefektywna pompa obiegowa klasy energetycznej Naczynie przeponowe na c.o. o pojemności 12 litrów Całkowite orurowanie i okablowanie, gotowy do przyłączenia Zawór bezpieczeństwa Element przyłączeniowy kotła po stronie spalin Zestaw przyłączeniowy do instalacji natynkowej do góry lub System spalin ze stali szlachetnej do wyrzutu spalin przez ścianę zewnętrzną ( ): Trójnik przyłączeniowy SP 90, koncentryczny, 60/100 2 rury koncentryczne Ø60/100: 1 szt- L= szt L=500. Ustnik horyzontalny L=800, Ø60/100 Kompletna oferta wyposażenia dodatkowego patrz Cennik główny.

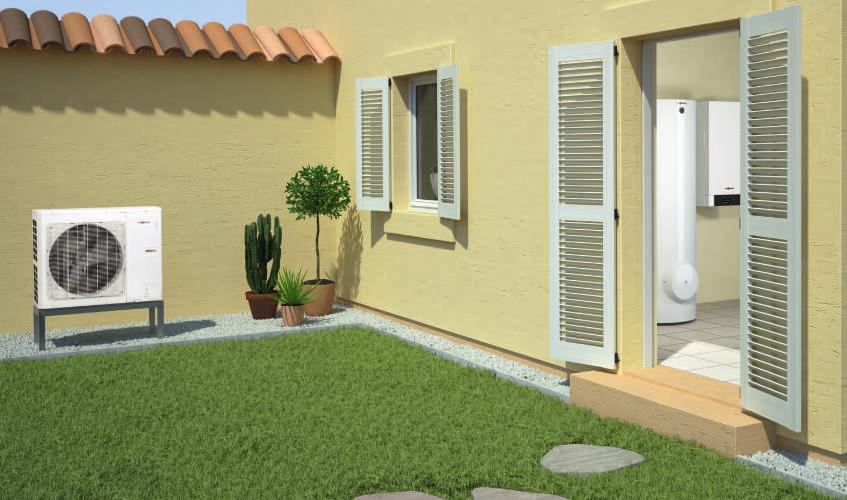

8 8 / 9 VITOCL 100-S Pompa ciepła Split Vitocal 100-S jest atrakcyjnym cenowo źródłem ciepła z właściwą firmie Viessmann wysoką jakością wykonania i efektywnością. Pompa ciepła typu Split Vitocal 100-S składa się z dwóch osobnych jednostek. Jednostka zewnętrzna pobiera przez parownik ciepło z atmosfery do czynnika chłodniczego, który następnie w sprężarce zostaje doprowadzony do potrzebnego poziomu temperaturowego. Gorący czynnik chłodniczy transportowany jest przewodem do jednostki wewnętrznej i tam w skraplaczu oddaje ciepło do instalacji grzewczej. Jednostka wewnętrzna jest już fabrycznie wyposażona w elementy układu hydraulicznego, jak trójdrożny zawór przełączający, pompa obiegowa i regulator pompy ciepła. Jednostkę wewnętrzną z jej kompaktowymi rozmiarami można, tak jak każde inne urządzenie grzewcze, łatwo zainstalować w domu i jest już wyposażona fabrycznie we wszystkie potrzebne elementy. Jednostkę zewnętrzną można zamontować na ścianie zewnętrznej budynku lub ustawić na konstrukcji na ziemi. Vitocal 100-S jest dostępna w wielu wariantach, w zależności od wymagań klienta. Może być wykorzystana jako klasyczna pompa ciepła do ogrzewania pomieszczeń i ciepłej wody. Dzięki zabudowaniu przepływowego podgrzewacza wody grzewczej pompa ciepła Viocal 100-S może być jedynym źródłem ciepła do ogrzewania budynku. Dodatkowo wersja z funkcją active cooling może być stosowana do przyjemnego chłodzenia pomieszczeń w lecie. Wysokoefektywna pompa obiegowa obiegu wtórnego należy do wyposażenia seryjnego. Przy obciążeniu częściowym sprężarka dopasowuje bezstopniowo swoją wydajność do aktualnego zapotrzebowania ciepła, utrzymując zadane temperatury dla ogrzewania lub chłodzenia i podgrzewu ciepłej wody. W kombinacji z instalacją fotowoltaiczną można wykorzystać prąd własnej produkcji do zasilania pompy ciepła i tym samym bezpłatnie ogrzewać swój dom. Jednostki zewnętrzne Vitocal 100-S Pompa ciepła posiada znak EHP Q będący potwierdzeniem wysokiej jakości produktu oraz gwarantuje parametry techniczne produktu

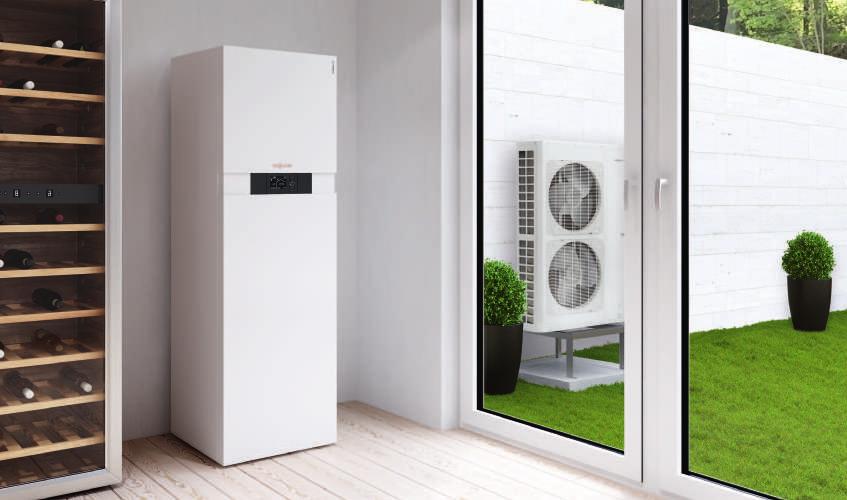

9 VITOCL 111-S Vitocal 111-S to atrakcyjna cenowo, kompaktowa pompa ciepła typu Split ze zintegrowanym podgrzewaczem c.w.u. o pojemności litrów. Wstępnie zmontowana fabrycznie jednostka wewnętrzna z wysokowydajną pompą obiegową, wymiennikiem ciepła, 3-drogowym zaworem przełącznym, armaturą zabezpieczającą, przeponowym ciśnieniowym naczyniem zbiorczym i regulatorem, a także zbiornikiem wody użytkowej. Opcjonalnie można zintegrować w jednostce wewnętrznej osprzęt pozwalający na obsługę dodatkowego obiegu z mieszaczem. Elastyczna i ergonomiczna instalacja Dzięki swoim kompaktowym rozmiarom w standardzie kuchennym (szerokość ) można zainstalować stojącą jednostkę wewnętrzną nie tylko w pomieszczeniach technicznych. Jednostka jest już fabrycznie wyposażona w zbiornik o pojemności litrów, podzespoły hydrauliczne i regulator pompy ciepła. Opcjonalnie można zintegrować w jednostce wewnętrznej osprzęt pozwalający na obsługę dodatkowego obiegu z mieszaczem. Funkcjonalne wyposażenie dla wielu wymagań Vitocal 111-S jest dostępna w wielu wariantach w zależności od wymagań klienta jako klasyczna pompa ciepła do ogrzewania pomieszczeń i ciepłej wody, albo dodatkowo z funkcją active cooling do przyjemnego chłodzenia pomieszczeń w lecie. Każdy model dostarczany jest fabrycznie wraz z przepływowym podgrzewaczem wody grzewczej do zabudowy wewnątrz urządzenia. Pozwoli on na realizację w pełni autonomicznej instalacji grzewczej niezależnie od temperatury zewnętrznej. Dostępny w standardzie moduł WLN Vitoconnect 100 OPTO1 pozwała obsługiwać pompę ciepła Vitocal 111-S przez Internet. Bezpłatna aplikacja mobilna ViCare pozwala sterować komfortowo ze smartfona wieloma funkcjami, jak ustawianie temperatury, czy przełączanie na tryb party. Vitocal 111-S kompaktowa pompa ciepła typu Split ze zintegrowanym podgrzewaczem c.w.u.

10 10 / 11 CENNIK Pakiet VITOCL 100-S 8,4 do 17,1 kw (moc maks. przy 7/W35) Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż jednostki wewnętrznej oraz jednostki zewnętrznej na elewacji montaż przewodu chłodniczego do 10 m z jednym przejściem przez ścianę uruchomienie pompy ciepła wydłużoną gwarancję do 5 lat Pompa ciepła Vitocal 100-S typu Split, Typ WB(-M)(-E)(-C) -M jednostka zewnętrzna jednofazowa (brak -M oznacza zasilanie 3-fazowe) -E zintegrowana grzałka elektryczna -C zintegrowana funkcja chłodzenia aktywnego Uwaga! Do połączenia jednostek zewnętrznej i wewnętrznej wymagany jest przewód komunikacyjny 15 m. MODBUS ( ZK02668) Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W ,4 6,6 4, ,2 8,6 5, ,1 9,3 6, ,9 10,3 7, ,5 11,0 8, ,1 11,6 9,1 Gr. mat.w Zakres dostawy: Moduł wewnętrzny ze zintegrowaną wysokoefektywną pompą obiegową klasy energetycznej i zaworem przełączającym c.o./c.w.u. oraz naczyniem przeponowym o pojemności 10 litrów Wbudowany przepływowy podgrzewacz wody grzewczej (w pompach ciepła typu -E): /06/08: 3/6 kw /14/16: 3/6/9 kw rmatura zabezpieczająca po stronie wody grzewczej. Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C, z czujnikiem temperatury zewnętrznej W zakresie dostawy pompy ciepła dodatkowo Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony: ViCare. Moduł zewnętrzny z czynnikiem chłodniczym (R410) do 10 m długości przewodów chłodniczych, wyciszoną sprężarką sterowaną inwerterem, oraz elektronicznym zaworem rozprężnym Fabrycznie zabudowany przewód ogrzewania wanny kondensatu Zintegrowana funkcja współpracy z drugim źródłem ciepła Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 100-S Typ WB-M Pompa ciepła Vitocal 100-S Typ WB-M-E Pompa ciepła Vitocal 100-S Typ WB-M-E-C Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W35 Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 100-S Typ WB Pompa ciepła Vitocal 100-S Typ WB-E Pompa ciepła Vitocal 100-S Typ WB-E-C Wymiary modułu wewnętrznego szerokość wysokość długość 4,46 3,59 0 Z , + Z , + Z , + 4,75 3,55 1 Z , + Z , + Z , + 4,55 3,51 0 Z , + Z , + Z , + 4,70 3,42 1 Z , + Z , + Z , ,5 10,0 7,4 4,45 3,31 3 Z , + Z , + Z , ,67 3,45 2 Z , + Z , + Z , ,1 10,5 7,95 4,50 3,32 0 Z , + Z , + Z , ,53 3,35 1 Z , + Z , + Z , ,7 11,0 8,7 Gr. mat.w 4,40 3,31 2 Z , + Z , + Z , Wymiary modułu zewnętrznego szerokość wysokość długość Kompletna oferta wyposażenia dodatkowego patrz Cennik główny.

11 CENNIK Pakiet VITOCL 111-S 8,4 do 17,1 kw (moc maks. przy 7/W35) Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż jednostki wewnętrznej oraz jednostki zewnętrznej na elewacji montaż przewodu chłodniczego do 10 m z jednym przejściem przez ścianę uruchomienie pompy ciepła wydłużoną gwarancję do 5 lat Kompaktowa pompa ciepła powietrze/woda typu Split Vitocal 111-S ze zintegrowanym podgrzewaczem c.w.u. o poj. litrów Typ WB(-M)-E(-C) -M jednostka zewnętrzna jednofazowa (brak -M oznacza zasilanie 3-fazowe) -E zintegrowana grzałka elektryczna -C zintegrowana funkcja chłodzenia aktywnego Uwaga! Do połączenia jednostek zewnętrznej i wewnętrznej wymagany jest przewód komunikacyjny 15 m. MODBUS ( ZK02668) Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W ,4 6,6 4, ,2 8,6 5, ,1 9,3 6, ,9 10,3 7, ,5 11,0 8, ,1 11,6 9,1 Gr. mat.w Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 111-S Typ WBT-M-E 111. Pompa ciepła Vitocal 111-S Typ WBT-M-E-C 111. Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W35 Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 111-S Typ WBT-E 111. Pompa ciepła Vitocal 111-S Typ WBT-E-C 111. Wymiary modułu wewnętrznego Wymiary modułu zewnętrznego szerokość wysokość długość szerokość wysokość długość 4,46 3,59 0 Z , + Z , ,75 3,55 1 Z , + Z , ,55 3,51 0 Z , + Z , ,70 3,42 1 Z , + Z , ,5 10,0 7,4 4,45 3,31 3 Z , + Z , ,67 3,45 2 Z , + Z , ,1 10,5 7,95 4,50 3,32 0 Z , + Z , ,53 3,35 1 Z , + Z , + 16 litrów litrów 16,7 11,0 8,7 Gr. mat.w 4,40 3,31 2 Z , + Z , litrów litrów Zakres dostawy: Kompaktowa pompa ciepła powietrze/woda typu Split do ogrzewania i podgrzewu wody użytkowej składająca się z modułu wewnętrznego i zewnętrznego Wbudowany pojemnościowy podgrzewacz wody o pojemności litrów, z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją anodą magnezową, z izolacją cieplną. Wbudowana pompa obiegowa o wysokiej wydajności obiegu wtórnego Wbudowany przepływowy podgrzewacz wody grzewczej: /06/08: 3/6 kw /14/16: 3/6/9 kw Grupa bezpieczeństwa po stronie wody grzewczej Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C z czujnikiem temperatury zewnętrznej W zakresie dostawy Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony: ViCare. Moduł zewnętrzny z czynnikiem chłodniczym (R410 ), wyciszoną sprężarką sterowaną inwerterem oraz elektronicznym zaworem rozprężnym. W zakresie dostawy hydrauliczny zestaw przyłączeniowy natynkowy wersja lewa lub prawa. Wyposażenie dodatkowe Hydrauliczny zestaw przyłączeniowy natynkowy wersja lewa lub prawa preizolowane rury zasilania i powrotu po stronie wody grzewczej G 1 ¼ z kolanami 90 preizolowane rury wody zimnej i cieplej po stronie wody użytkowej G ¾ z kolanami 90 preizolowana rura cyrkulacji wody użytkowej G ¾ z kolanem 90 w zakresie dostawy Gr. mat. W Kompletna oferta wyposażenia dodatkowego patrz Cennik główny.

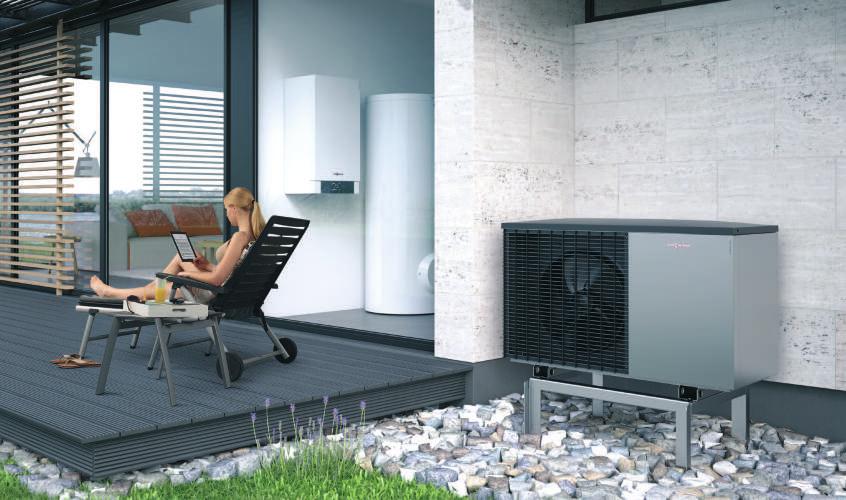

12 12 / 13 VITOCL 200-S Nowe pompy ciepła typu Split składają się z jednostki wewnętrznej i z wyjątkowo cichej jednostki zewnętrznej. Nowe jednostki zewnętrzne, w ponadczasowej szacie wzorniczej,stwarzają miłe wrażenie dla oka. Urządzenia te, wyposażone w jeden lub dwa wentylatory, są zaprojektowane i produkowane w naszych zakładach. Oprócz niezwykle cichej pracy, wyróżniają się bardzo dobrymi osiągami i najwyższą jakością wykonania made in Germany. W trybie nocnym moc akustyczna wentylatora i sprężarki zostaje dodatkowo zredukowana. Funkcja ta jest bardzo istotna wszędzie tam, gdzie trzeba spełnić ustawowe wymagania odnośnie ograniczenia emisji hałasu (40 db() w okresie nocnym). Zwłaszcza na obszarach gęstej zabudowy, jak na przekład w osiedlach domów szeregowych. Urządzenie jest prawie niesłyszalne. Specjalne, zoptymalizowane akustycznie wentylatory wraz z inteligentnym systemem sterowania ich prędkością obrotową, przyczyniają się wydatnie do minimalizacji dźwięku powietrznego przy pracy z pełnym lub częściowym obciążeniem. Wyeliminowano niskie częstotliwości, odczuwane przy konwencjonalnych pompach ciepła, jako szczególnie uciążliwe (technologia D dvanced coustic Design). Vitocal 200-S nadaje się dzięki temu szczególnie do stosowania w gęsto zabudowanych obszarach, jak na przykład osiedla domów szeregowych. Pompy ciepła są szczególnie polecane do nowego budownictwa wyposażonego w niskotemperaturowy system grzewczy, jak ogrzewanie podłogowe lub ścienne gwarantując najwyższą efektywność pracy i tym samym najniższe koszty eksploatacyjne. Regulator ma również możliwość sterowania drugim źródłem ciepła, przez co pompę ciepła można zastosować również do modernizacji istniejącej instalacji. utomatyka potraktuje kocioł jako tzw. szczytowe źródło ciepła, którego zadaniem będzie uzupełnienie pracy pompy ciepła w okresie występowania większego zapotrzebowania na ciepło w zimniejsze dni. Jednostki zewnętrzne o estetycznym wzornictwie zapewniają wyjątkowo cichą eksploatację dzięki zatosowaniu technologii dvanced coustic Design Pompa ciepła posiada znak EHP Q będący potwierdzeniem wysokiej jakości produktu oraz gwarantuje parametry techniczne produktu

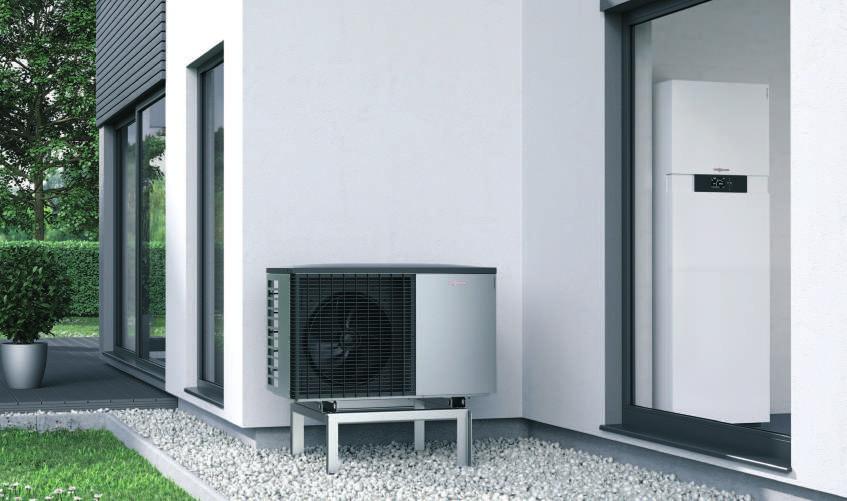

13 VITOCL 222-S W pompie ciepła Split Vitocal 222-S zbiornik o pojemności litrów jest już zintegrowany. Urządzenie może być zastosowane zarówno do ogrzewania, jak i chłodzenia. Kompaktowa jednostka wewnętrzna Ponadczasowe wzornictwo i kompaktowa budowa pozwalają ustawić jednostkę wewnętrzną w pomieszczeniach mieszkalnych lub gospodarczych. Centrala grzewcza jest zmontowana fabrycznie i gotowa do podłączenia. Zajmuje powierzchnię do ustawienia zaledwie cm. Zabudowane zostały w niej, oprócz zbiornika ciepłej wody, elementy układu hydraulicznego: wymiennik ciepła, pompa obiegowa, zawór przełączający, grupa bezpieczeństwa, elektryczny podgrzewacz przepływowy i regulator Vitotronic 200. Dzięki temu znacząco redukuje się nakłady na inwestycję oraz ryzyko ich uszkodzenia przy montażu. Komfortowy regulator Regulator Vitotronic 200 posiada łatwo zrozumiałe i logiczne menu obsługowe. Wskazania na dużym podświetlanym, kontrastowym wyświetlaczu są dobrze czytelne. O potrzebnych czynnościach obsługowych informuje użytkownika funkcja Pomocy. Na wyświetlaczu przedstawiane są także charakterystyki grzewcze i chłodnicze. W trybie nocnym moc akustyczna wentylatora i sprężarki jest jeszcze dodatkowo redukowana. Funkcja taka jest istotna tam, gdzie konieczne jest spełnienie wymogów ustawowych dla emisji dźwięku, na przykład w rejonach gęstej zabudowy domami szeregowymi. Wymóg zapisany w Rozporządzeniu Ministra Środowiska może być spełniony już w odległości poniżej 3 metrów od urządzenia. Wszystkie zespoły pompy ciepła przyczyniają się do zwiększenia jej efektywności zarówno sprężarka scroll z regulacją prędkości obrotowej, jak i asymetryczny płytowy wymiennik ciepła, czy parownik powietrzny ze zoptymalizowanymi odległościami pomiędzy lamelami. Wyświetlacz regulatora Vitotronic 200 Moduł Vitoconnect 100 (w zakresie dostawy) umożliwia zdalny nadzór i sterowanie instalacją grzewczą przez internet za pomocą aplikacji mobilnej ViCare.

14 14 / 15 CENNIK Pakiet VITOCL 200-S 5,7 do 14,7 kw (moc maks. przy 7/W35) Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż jednostki wewnętrznej oraz jednostki zewnętrznej na elewacji montaż przewodu chłodniczego do 10 m z jednym przejściem przez ścianę uruchomienie pompy ciepła wydłużoną gwarancję do 5 lat Pompa ciepła Vitocal 200-S typu Split, Typ WB(-M)-E(-C) -M jednostka zewnętrzna jednofazowa (brak -M oznacza zasilanie 3-fazowe) -E zintegrowana grzałka elektryczna -C zintegrowana funkcja chłodzenia aktywnego Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W35 D04 5,70 4,20 3,81 D06 6,60 5,70 5,53 D08 8,50 7,00 6,67 D10 12,60 9,50 8,69 D13 13,70 10,30 9,50 D16 14,30 11,80 11,03 Gr. mat.w Zakres dostawy: Moduł wewnętrzny ze zintegrowaną wysokoefektywną pompą obiegową klasy energetycznej i zaworem przełączającym c.o./c.w.u. Wbudowany przepływowy podgrzewacz wody grzewczej 3/6/9 kw rmatura zabezpieczająca po stronie wody grzewczej. Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C, z czujnikiem temperatury zewnętrznej W zakresie dostawy pompy ciepła dodatkowo Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony: ViCare. Moduł zewnętrzny z czynnikiem chłodniczym (R410) do 12 m długości przewodów chłodniczych, wyciszoną sprężarką sterowaną inwerterem, oraz elektronicznym zaworem rozprężnym Zintegrowana funkcja współpracy z drugim źródłem ciepła Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 200-S Typ WB-M-E Pompa ciepła Vitocal 200-S Typ WB-M-E-C Maksymalna moc cieplna (kw) typ wg EN 14511, różnica temperatur 5 K przy 7/W35 przy 2/W35 przy -7/W35 Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 200-S Typ WB-E Pompa ciepła Vitocal 200-S Typ WB-E-C Wymiary modułu wewnętrznego Wymiary modułu zewnętrznego szerokość wysokość długość szerokość wysokość długość 4,56 3,57 2,91 Z , + Z , + 4,60 7 2,82 Z , ++ Z , ++ 4,71 3,96 2,89 Z , ++ Z , ++ 4,69 3,96 3,14 Z , ++ Z , ++ D ,50 10,09 5,01 4,10 3,18 Z , ++ Z , ,72 4,01 3,07 Z , ++ Z , ++ D13 14,20 11,40 10,74 4,87 3,98 3,00 Z , ++ Z , ,54 1 2,83 Z , ++ Z , ++ D16 14,70 12,00 11,60 Gr. mat.w 4,95 3,94 3,00 Z , ++ Z , Kompletna oferta wyposażenia dodatkowego patrz Cennik główny.

15 CENNIK Pakiet VITOCL 222-S 5,7 do 14,7 kw (moc maks. przy 7/W35) Promocyjna cena brutto z podatkiem VT 8% zawiera: montaż jednostki wewnętrznej oraz jednostki zewnętrznej na elewacji montaż przewodu chłodniczego do 10 m z jednym przejściem przez ścianę uruchomienie pompy ciepła wydłużoną gwarancję do 5 lat Kompaktowa pompa ciepła powietrze/woda typu Split Vitocal 222-S ze zintegrowanym podgrzewaczem c.w.u. o pojemności litrów Typ WBT(-M)-E(-C) -M jednostka zewnętrzna jednofazowa (brak -M oznacza zasilanie 3-fazowe) -E zintegrowana grzałka elektryczna -C zintegrowana funkcja chłodzenia aktywnego Maksymalna moc cieplna (kw), wg EN 14511, różnica temp. 5 K przy 7/W35 przy 2/W35 przy -7/W35 C04 5,70 4,20 3,81 C06 6,60 5,70 5,53 C08 8,50 7,00 6,67 C10 12,60 9,50 8,69 Gr. mat.w Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 222-S Typ WBT-M-E 221.C 4,56 3,57 2,91 Z , + 4,60 7 2,91 Z , ++ 4,71 3,96 2,89 Z , ++ 4,69 3,96 3,14 Z , ++ litrów Zakres dostawy: Kompaktowa pompa ciepła powietrze/woda typu Split do ogrzewania i podgrzewu wody użytkowej składająca się z modułu wewnętrznego i zewnętrznego Wbudowany pojemnościowy Pompa ciepła Vitocal 222-S Typ WBT-M-E-C 221.C Z , + Z , ++ Z , ++ Z , ++ litrów podgrzewacz wody o pojemności litrów, z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją anodą magnezową, z izolacją cieplną. Wbudowana pompa obiegowa Maksymalna moc cieplna (kw), wg EN 14511, różnica temp. 5 K przy 7/W35 przy 2/W35 przy -7/W35 Stopień efektywności COP wg EN przy 7/W35 przy 2/W35 przy -7/W35 Pompa ciepła Vitocal 222-S Typ WBT-E 221.C Pompa ciepła Vitocal 222-S Typ WBT-E-C 221.C Wymiary modułu wewnętrznego Wymiary modułu zewnętrznego szerokość wysokość długość szerokość wysokość długość C ,50 10,09 5,01 4,10 3,18 Z , ++ Z , C13 14,20 11,40 10,74 4,87 3,98 3,00 Z , ++ Z , C16 14,70 12,00 11,60 Gr. mat.w 4,95 3,94 3,00 Z , ++ Z , litrów litrów o wysokiej wydajności obiegu wtórnego Wbudowany przepływowy podgrzewacz wody grzewczej 3/6/9 kw Grupa bezpieczeństwa po stronie wody grzewczej Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C z czujnikiem temperatury zewnętrznej W zakresie dostawy pompy ciepła dodatkowo Vitoconnect 100 OPTO1 do zdalnego nadzoru i sterowania instalacją grzewczą przez aplikacje na smartfony: ViCare. Moduł zewnętrzny z czynnikiem chłodniczym (R410 ), wyciszoną sprężarką sterowaną inwerterem oraz elektronicznym zaworem rozprężnym. W zakresie dostawy hydrauliczny zestaw przyłązeniowy natynkowy wersja lewa lub prawa. Wyposażenie dodatkowe Gr. mat. W Hydrauliczny zestaw przyłączeniowy natynkowy wersja lewa lub prawa preizolowane rury zasilania i powrotu po stronie wody grzewczej G 1 ¼ z kolanami 90 preizolowane rury wody zimnej i cieplej po stronie wody użytkowej G ¾ z kolanami 90 preizolowana rura cyrkulacji wody użytkowej G ¾ z kolanem 90 w zakresie dostawy Kompletna oferta wyposażenia dodatkowego patrz Cennik główny.

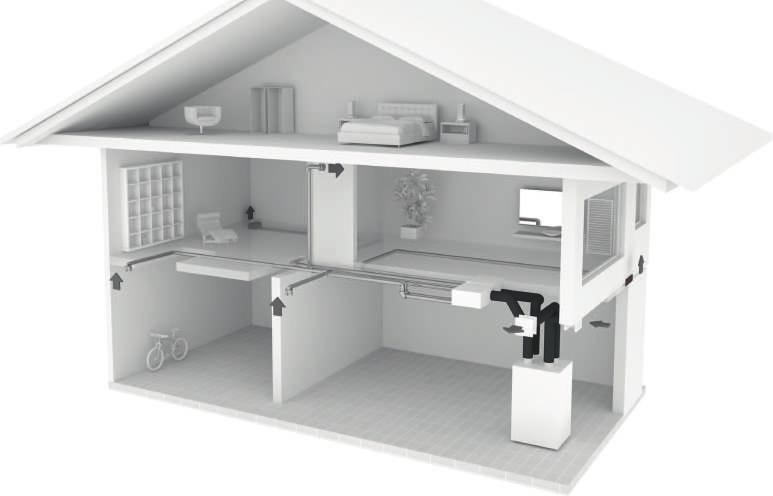

16 16 / 17 VITOVENT 300-W System wentylacji mechanicznej z odzyskiem ciepła z centralą Vitovent 300-W zapewnia zdrowy klimat wewnątrz pomieszczeń. Zamknięte pomieszczenia wymagają regularnego wietrzenia poprzez otwieranie okien. Najczęściej wietrzenie to jest jednak przypadkowe zbyt długie otwarcie okien skutkuje niepotrzebnymi stratami drogiego ciepła, natomiast zbyt słabe wietrzenie nie usuwa w wystarczającym stopniu wilgoci i powietrze w pomieszczeniach jest odczuwane jako nieprzyjemne. Centrala wentylacyjna Vitovent 300-W stale wymienia powietrze zapewniając przyjemny i zdrowy klimat wewnątrz pomieszczeń, usuwa szkodliwe substancje i zapachy oraz odzyskuje ciepło z powietrza usuwanego. Wilgotne powietrze w pomieszczeniach stanowi jedną z głównych przyczyn powstawania pleśni, która może zagrażać zdrowiu mieszkańców i trwale niszczyć budynek. Inwestycja w system wentylacji mechanicznej z odzyskiem ciepła jest tańsza niż późniejsze usuwanie szkód spowodowanych pleśnią. Powietrze zewnę trzne przepływające przez filtr przeciwpyłkowy (opcja) zostaje oczyszczone z alergenów i substancji szkodliwych. Dodatkowo wentylacja mechaniczna wyraźnie ogranicza wzrost i rozprzestrzenianie się roztoczy oraz grzybów pleśniowych tworząc przyjazny klimat dla mieszkańców. Stała wymiana powietrza, jaką zapewnia Vitovent 300-W, sprawia, że okna trzeba otwierać tylko w celu ich umycia. Zapewniamy sobie również stały komfort ochrony przed hałasem ulicznym. Centrala wentylacyjna Vitovent 300-W jest wyjątkowo energooszczędna. Wydajny krzyżowy, przeciwprądowy wymiennik ciepła odzyskuje do 93% ciepła zawartego w usuwanym powietrzu i przekazuje je do napływającego świeżego powietrza. Zintegrowana nagrzewnica wstępna, o modulowanej mocy od 125 W do 1 kw, gwarantuje stałą i bezpieczną pracę centrali wentylacyjnej w przypadku ujemnych temperatur panujących na zewnątrz. System wentylacyjny oparty o kanały DN 63 wymaga bardzo mało miejsca oraz jest niezwykle elastyczny co zapewnia możliwość swobodnego prowadzenia kanałów zgodnie z potrzebami. Moduł LB1 do zdalnego sterowania centralą wentylacyjną (opcja).

17 CENNIK Pakiet VITOVENT 300-W Promocyjna cena brutto z podatkiem VT 8% zawiera: zestaw podstawowy obejmujący podstawowe elementy instalacji wentylacji mechanicznej montaż centrali wentylacyjnej oraz uruchomienie systemu montaż skrzynek rozdzielczych oraz skrzynek rozprężnych wraz z kanałami wentylacyjnymi DN63 i DN200 wydłużona gwarancję do 5 lat System wentylacji mechanicznej z odzyskiem ciepła dla mieszkań i domów jednorodzinnych Vitovent 300-W, typ H32S B300 Domowa centrala wentylacyjna z odzyskiem ciepła, przepływ objętościowy powietrza do 300 m³/h przy 250 Pa. Do powierzchni mieszkalnych do 180 m². Stopień dyspozycyjności ciepła do 90% 4 króćce DN 160 dla powietrza zewnętrznego, nawiewanego, wywiewanego i usuwanego. utomatyczny by-pass (100%) Zawieszenie na ścianie Regulacja balansu Stała regulacja strumienia objętościowego. Zintegrowana elektryczna nagrzewnica wstępna (1 kw) Filtr powietrza dolotowego i usuwanego G4 (można go zastąpić filtrem dokładnym F7/G4, patrz wyposażenie dodatkowe). Komponenty certyfikowane przez Instytut Budownictwa Pasywnego. Z , + Gr. mat. W Vitovent 300-W, typ H32S B400 Domowa centrala wentylacyjna z odzyskiem ciepła, przepływ objętościowy powietrza do 400 m³/h przy 200 Pa. Do powierzchni mieszkalnych do 230 m². Stopień dyspozycyjności ciepła do 93% 4 króćce DN 180 dla powietrza zewnętrznego, nawiewanego, wywiewanego i usuwanego. utomatyczny by-pass (100%) Zawieszenie na ścianie Regulacja balansu Stała regulacja strumienia objętościowego. Zintegrowana elektryczna nagrzewnica wstępna (1 kw) Filtr powietrza dolotowego i usuwanego G4 (można go zastąpić filtrem dokładnym F7/G4, patrz wyposażenie dodatkowe). Komponenty certyfikowane przez Instytut Budownictwa Pasywnego. Z , + Regulator nie wchodzi w zakres pakietu patrz Cennik główny. Szczegółowy opis standardowego montażu instalacji wentylacji mechanicznej Vitovent 300-W zawartego w cenie pakietu patrz str. 26. Kompletna oferta wyposażenia dodatkowego patrz Cennik główny. Zestaw podstawowy w cenie pakietu: Elastyczny kanał okrągły ilość: 5 rolek po 50 m dług. ( 7056) Średnica zewnętrzna 63. Rolka długości 50 m. Maksymalny przepływ powietrza 25 m 3 /h, przy prędkości przepływu 3 m/s. Skrzynka do anemostatu z króćcem przyłączeniowym ilość: 10 szt., 7057 Do podłączenia anemostatu nawiewnego lub wywiewnego DN125 3 króćce przyłączeniowe DN 63 Zestaw podstawowy w cenie pakietu: Kanał izolowany 200/174 ilość: 3 szt. po 2 m długości ( 7070) Kanał wentylacyjny z izolacją termiczną. Średnica zew./wew. 200/174. Długość 2 m, możliwość dowolnego skrócenia. Maksymalny przepływ powietrza 400m 3 /h. Kolano izolowane /174 z mufą ilość: 3 szt., 7071 Przegląd zalet: Zapewnia przyjemny i zdrowy klimat pomieszczenia Mniejsza intensywność zapachów Usuwanie nadmiaru wilgoci Filtrowanie powietrza zewnętrznego ważne zwłaszcza z punktu widzenia alergików Utrzymywanie strumienia powietrza niezależnie od ciśnienia statycznego poprzez zastosowanie oszczędnych silników na prąd stały ze stałym przepływem objętościowym i regulatorem balansowym Bardzo wysoki stopień dyspozycyjności ciepła redukuje straty ciepła wentylacji do minimum i obniża tym samym koszty ogrzewania Komfortowa obsługa za pomocą bezpośrednio podłączonego modułu zdalnego sterowania LB1 lub poprzez regulator pompy ciepła Vitotronic 200 WO1C nemostat metalowy nawiewny Do montażu w stropie. ilość: 6 szt., 7059 Metalowy, lakierowany na biało. Talerz pokryty materiałem dźwiękochłonnym. DN 125. nemostat metalowy wywiewny ilość: 4 szt., 7060 Element dławiący przepływ objętościowy powietrza w elemencie kierującym. Zalecany w celu wykluczenia odgłosów przepływu powietrza przy dużych różnicach ciśnienia w systemie przewodów. Skrzynka rozdzielcza 18x63 ilość: 2 szt., 7061 Możliwość podłączenia do 18 rur DN 63 podłączenia z boku. Króciec pionowy DN180. Wys. kolektora 80. Mufa łącząca 200/200 ilość: 3 szt., 7073 Do łączenia ze sobą kanałów izolowanych DN 200 Mufa/redukcja 200/180 ilość: 4 szt., 7074 Czerpnia/wyrzutnia ścienna ilość: 2 szt., 7076 Do bezpośredniego podłączenia rury DN 200. Z kratką zabezpieczającą. Kolor czarny.

18 18 / 19 PROGRM WYDŁUŻONEJ GWRNCJI Podstawowe warunki przystąpienia do Programu Wydłużonej Gwarancji: rejestracja w Strefie Klienta na stronie założenie konta i wybór Programu Wydłużonej Gwarancji lub kontakt telefoniczny pod numerem: , lub przesłanie do nas wypełnionej Deklaracji przystąpienia do Programu Wydłużonej Gwarancji Warunki objęcia urządzenia Programem Wydłużonej Gwarancji: uruchomienie urządzenia przez osobę posiadającą odpowiednie, ważne uprawnienia, podpisanie umowy (umowa dostępna po rejestracji na ViKlient, lub przesłana w formie papierowej przez Centrum Obsługi Serwisowej w Mysłowicach) Klienci, którzy zakupili urządzenia w akcji EKOSYSTEM Twojego Domu nie ponoszą opłat za wydłużoną gwarancję. terminowe wykonywanie przeglądów urządzenia (zgodnie z dedykowaną listą); zachęcamy do zlecenia usługi przeglądów do Viessmann gwarancja stałych cen zgodnie z tabelą obok, Viessmann zleca wykonanie przeglądu Firmie Serwisowej, konieczność interwencji serwisowych zgłaszana bezpośrednio do Centrum Obsługi Serwisowej w Mysłowicach. Przykładowa Wysokość opłat w Programie Wydłużonej Gwarancji dla urządzeń zakupionych poza akcją Ekosystem Twojego Domu Model urządzenia * Opłata obejmuje koszty części zamiennych oraz usług świadczonych dla Klienta, włączając koszty dojazdu. Podane kwoty nie zawierają kosztów corocznych przeglądów eksploatacyjnych urządzenia oraz części eksploatacyjnych (szybkozużywalnych). ** W przypadku płatności za Programu Wydłużonej Gwarancji w ratach, Klient dokonuje trzech płatności (pierwsza płatność w momencie przystąpienia do Programu, kolejne: w trzecim i w czwartym roku użytkowania urządzenia) Opłata za Wydłużoną Gwarancję () Pojedyncza rata */** Jednorazowa * Cena przeglądu rocznego zlecanego do Viessmann netto brutto netto brutto Vitodens 100-W 190,00 233,70 555,00 682,65 Vitodens 111-W 190,00 233,70 555,00 682,65 Vitodens 200-W do 35 kw Vitodens 200-W kw Vitodens 200-W kw 270,00 332,10 785,00 965,55 325,00 399,75 940, ,20 360,00 442, , ,10 Vitodens 222-W 270,00 332,10 785,00 965,55 Vitodens 242-F / 222-F 270,00 332,10 785,00 965,55 Vitocrossal 300 CU3 2,6 60 kw 270,00 332,10 785,00 965,55 Vitocal 300-G 520,00 639, , ,75 Vitocal 200-G 520,00 639, , ,75 Vitocal 2x2-G / 3x3-G 520,00 639, , ,75 Vitocal 200-S 520,00 639, , ,75 Vitocal 2x2-S 520,00 639, , ,75 Vitocal 100-S/111-S 520,00 639, , ,75 Model urządzenia Cena netto Cena brutto Vitodens 100, 200 do 35 kw 295,00 362,85 Vitocrossal do 60 kw 480,00 590,40 Vitodens do 100 kw 400,00 492,00 Vitodens kw 440,00 541,20 Vitodens 2x2 i ,00,05 Vitocal Split 470,00 578,10 Pompy ciepła 505,00 621,15 * opłata nie obejmuje kosztów części eksploatacyjnych (szybkozużywalnych) Informacje zawarte w tabelach nie stanowią oferty handlowej w rozumieniu Kodeksu Cywilnego, a ceny w nich zawarte mają charakter informacyjny i mogą ulec zmianie.

19 DNE TECHNICZNE Gazowy, wiszący kocioł kondensacyjny Vitodens 200-W Typ jednofunkcyjny Zakres znamionowych mocy cieplnych 50/30 C 80/60 C kw kw 1,9 13,0 1,7 12,1 1,9 19,0 1,7 17,6 2,6 26,0 2,4 24,1 1,8 35,0 1,6 32,5 Wymiary długość szerokość wysokość Ciężar Pojemność wymiennika ciepła litry 1,8 1,8 2,4 2,8 Moc podgrzewu c.w.u. kw 17,2 17,2 23,7 31,7 Klasa efektywności energetycznej ogrzewanie Gazowy kompakt kondensacyjny Vitodens 222-F Typ B2TB B2TB B2TB B2TB B2SB B2SB B2SB Zakres znamionowych mocy cieplnych 50/30 C 80/60 C kw kw 2,4 13,0 2,2 12,1 2,4 19,0 4,5 26,0 4,5 35,0 2,2 17,6 4,1 24,1 4,1 32,5 2,4 13,0 2,2 11,8 2,4 19,0 4,5 26,0 2,2 17,6 4,1 24,1 Wymiary długość szerokość wysokość Ciężar Pojemność wymiennika ciepła litry 1,8 1,8 2,4 2,8 1,8 1,8 2,4 Zasobnik ładowany c.w.u. litry Podgrzewacz wężownicowy c.w.u. litry Moc podgrzewu c.w.u. kw 17,2 17,2 29,3 3 17,2 17,2 23,7 Klasa efektywności energetycznej ogrzewanie podgrzew c.w.u., profil rozbioru XL

20 20 / 21 DNE TECHNICZNE Vitocal 100-S Vitocal 100-S Typ WB-M / WB-M-E / WB-M-E-C WB / WB-E / WB-E-C Napięcie zasilania V Maksymalna moc grzewcza wg EN (7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 8,4 4,6 10,2 4,7 12,1 4,5 13,0 4,7 15,0 4,7 17,1 4,5 13,0 4,5 15,0 4,5 16,7 4,4 Maksymalna moc grzewcza wg EN (2/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 6,6 8,6 9,3 3,5 10,3 3,4 11,0 3,5 11,6 3,4 10,0 3,3 10,5 3,3 11,0 3,3 Maksymalna moc grzewcza wg EN (-7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 4,2 5,0 6,0 7,5 8,1 9,1 7,4 8,0 8,7 Moc w trybie chłodzenia wg EN (35/W18 C, D T 5 K) Współczynnik efektywności e (EER) dla chłodzenia kw 4,7 4,1 5,7 4,2 6,4 3,9 8,1 4,0 9,0 3,8 9,5 3,7 7,9 3,8 8,9 9,3 Wymiary jednostki zewnętrznej długość (głębokość) całkowita szerokość całkowita wysokość całkowita Wymiary jednostki wewnętrznej długość (głęb.) szerokość wysokość Ciężar całkowity jednostki zewnętrznej jednostki wewnętrznej typ: WBT-(M) typ: WBT-(M)-C Klasa sezonowej efektywności ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + energetycznej * * Klasa efektywności energetycznej wg rozporządzenia 811/2013 w warunkach klimatu umiarkowanego dla zastosowań w temperaturach: niskich (35 C) / średnich (55 C)

21 DNE TECHNICZNE Vitocal 111-S Vitocal 111-S Typ WBT-M-E, WBT-M-E-C WBT-E, WBT-E-C Napięcie zasilania V Maksymalna moc grzewcza wg EN (7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 8,4 4,6 10,2 4,8 12,1 4,5 13,0 4,7 15,0 4,7 17,1 4,5 15,5 4,5 16,1 4,5 16,7 4,4 Maksymalna moc grzewcza wg EN (2/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 6,6 3,9 8,6 3,4 9,3 3,5 10,3 3,4 11,0 3,5 11,6 3,4 10,0 3,3 10,5 3,3 11,0 3,3 Maksymalna moc grzewcza wg EN (-7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 4,2 5,0 6,0 7,5 8,1 9,1 7,4 8,0 8,7 Moc w trybie chłodzenia wg EN (35/W18 C, D T 5 K) Współczynnik efektywności e (EER) dla chłodzenia kw 4,7 4,1 5,7 4,2 6,4 3,9 8,1 4,0 9,0 3,8 9,5 3,7 7,9 3,8 8,9 9,3 Wymiary jednostki zewnętrznej długość (głębokość) całkowita szerokość całkowita wysokość całkowita Wymiary jednostki wewnętrznej długość (głęb.) szerokość wysokość Pojemność zintegrowanego podgrzewacza c.w.u. l Ciężar całkowity jednostki zewnętrznej jednostki wewnętrznej typ: WBT-(M) typ: WBT-(M)-C Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń * Klasa efektywności energetycznej podgrzewania wody użytkowej ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + ++ / + * Klasa efektywności energetycznej wg rozporządzenia 811/2013 w warunkach klimatu umiarkowanego dla zastosowań w temperaturach: niskich (35 C) / średnich (55 C)

22 22 / 23 DNE TECHNICZNE Vitocal 200-S Vitocal 200-S Typ WB-M-E / WB-M-E-C WB-E/ WB-E-C 201.D D D D D D D D D16 Napięcie zasilania V Maksymalna moc grzewcza wg EN (7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 5,7 4,6 6,6 4,6 8,5 4,7 12,6 4,7 13,7 4,7 14,3 4,5 1 5,0 14,2 4,9 14,7 5,0 Maksymalna moc grzewcza wg EN (2/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 4,2 5,7 3,7 7,0 4,0 9,5 4,0 10,3 4,0 11,8 10,5 4,1 11,4 4,0 12,0 4,0 Maksymalna moc grzewcza wg EN (-7/W35 C, D T 5 K) Współczynnik efektywności e (COP) dla ogrzewania kw 3,8 2,9 5,5 2,8 6,7 2,9 8,7 3,1 9,5 3,1 11,0 2,8 10,1 3,2 10,7 3,0 11,6 3,0 Moc w trybie chłodzenia wg EN (35/W18 C, D T 5 K) Współczynnik efektywności e (EER) dla chłodzenia kw 4,5 3,4 4,9 5,4 3,8 6,0 7,4 3,7 9,5 3,4 6,2 3,5 7,6 3,3 10,0 2,8 Wymiary jednostki zewnętrznej długość (głębokość) całkowita szerokość całkowita wysokość całkowita Wymiary jednostki wewnętrznej długość (głęb.) szerokość wysokość Ciężar całkowity jednostki zewnętrznej jednostki wewnętrznej typ: WB-(M) typ: WB-(M)-C Obieg chłodniczy Czynnik chłodniczy ilość w obiegu potencjał cieplarniany (GWP) równoważnik CO 2 t R410 1,8 8 3,8 R410 1,8 8 3,8 R410 2,4 8 5,0 R ,5 R ,5 R ,5 R ,5 R ,5 R ,5 Klasa sezonowej efektywności ++ / / / / / / / / / ++ energetycznej * * Klasa efektywności energetycznej wg rozporządzenia 811/2013 w warunkach klimatu umiarkowanego dla zastosowań w temperaturach: niskich (35 C) / średnich (55 C)

23 DNE TECHNICZNE Vitocal 222-S Vitocal 222-S Typ WBT-M-E / WBT-M-E-C WBT-E / WBT-E-C 221.C C C8 221.C C C C16 Napięcie zasilania V Maksymalna moc grzewcza wg EN (7/W35 C, różnica zasilanie powrót 5 K) Współczynnik efektywności ε (COP) kw 5,7 4,6 6,6 4,6 8,5 4,7 12,6 4,7 1 5,0 14,2 4,9 14,7 5,0 Maksymalna moc grzewcza wg EN (2/W35 C,różnica zasilanie powrót 5 K) Współczynnik efektywności ε (COP) kw 4,2 5,7 3,7 7,0 4,0 9,5 4,0 10,5 4,1 11,4 4,0 12,0 3,9 Maksymalna moc grzewcza wg EN ( 7/W35 C,różnica zasilanie powrót 5 K) Współczynnik efektywności ε (COP) kw 3,8 2,9 5,6 2,8 6,7 2,9 8,7 3,1 10,1 3,2 10,7 3,0 11,6 3,0 Moc w trybie chłodzenia wg EN (35/W18 C, różnica zasilanie powrót 5 K) Znamionowa moc chłodnicza Współczynnik efektywności ε (EER) kw 4,5 3,4 4,9 5,4 3,8 6,0 6,2 3,5 7,6 3,3 10,0 2,8 Wymiary jednostki zewnętrznej długość całkowita (głębokość) szerokość całkowita wysokość całkowita Wymiary jednostki wewnętrznej długość (głęb.) szerokość wysokość Pojemność zintegrowanego podgrzewacza c.w.u litry Ciężar całkowity Jednostka zewnętrzna Jednostka wewnętrzna: typ WBT-M, WBT typ WBT-M-E-C, WBT-E-C Obieg chłodniczy Czynnik chłodniczy ilość w obiegu potencjał cieplarniany (GWP) równoważnik CO 2 t R410 1,8 8 3,8 R410 1,8 8 3,8 R410 2,4 8 4,9 R ,5 R ,5 R ,5 R ,5 Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń Klasa efektywności energetycznej podgrzewania wody użytkowej ++ / / / / / / / ++ * Klasa efektywności energetycznej wg rozporządzenia 811/2013 w warunkach klimatu umiarkowanego dla zastosowań w temperaturach: niskich (35 C) / średnich (55 C)

24 24 / 25 DNE TECHNICZNE Vitovent 300-W typ H32S B300 H32S B400 Maksymalne natężenie przepływu powietrza m 3 /h Wymiary (bez króćców przyłączeniowych) Długość (głębokość) Szerokość Wysokość Ciężar Klasa filtrów wg EN 779 Filtr powietrza zewnętrznego (dostarczany/akcesoria) Filtr powietrza zużytego (dostarczany/akcesoria) G4/F7 G4/G4 G4/F7 G4/G4 Przeciwprądowy wymiennik ciepła Sprawność odzysku energii i podgrzewu powietrza % do 90 do 93 utomatyka utrzymująca zadaną wydajność Zdalna obsługa Zintegrowana automatyczna klapa bypass Funkcja zabezpieczenia wymiennika przed zamarznięciem Zintegrowana elektryczna nagrzewnica wstępna Klasa efektywności energetycznej wg rozporządzenia WE nr 1254/2014 sterowanie ręczne sterowanie czasowe centralne sterowanie wg zapotrzebowania lokalne sterowanie wg zapotrzebowania + +
