PER-FEKT FIRMA USŁUGOWO HANDLOWA JAKUB DŁUŻEWSKI

Transkrypt

1 PER-FEKT FIRMA USŁUGOWO HANDLOWA JAKUB DŁUŻEWSKI UL.ŚWIERKOWA 37A KONIN TEL NIP: ZGŁOSZENIE ZAMIARU PRAC BUDOWLANYCH BUDOWA: ADRES BUDOWY: INWESTOR: BOISKO WIELOFUNKCYJNE W MIEJSCOWOŚCI DRĄŻNA NA DZIAŁCE NR 76 ETAP II DRĄŻNA GMINA SŁUPCA OBRĘB: DRĄŻNA DZ. NR 76 GMINA SŁUPCA UL. SIENKIEWICZA SŁUPCA Stanowisko: Imię i nazwisko Projektował: inż. Marian Urbanowicz Opracował: mgr inż. Jakub Dłużewski nr uprawnień specjalność GPB.I /97 konstrukcyjno-budowlana podpis Konin, marzec 2012 r. EGZ. NR 1

2 ZAKRES PROJEKTU BUDOWLANO WYKONAWCZEGO ZGŁOSZENIE ZAMIARU PRAC BUDOWLANYCH BOISKO WIELOFUNKCYJNE W MIEJSCOWOŚCI DRĄŻNA NA DZIAŁCE NR 76 I. CZĘSĆ FORMALNO - PRAWNA 1. Oświadczenie projektanta 4 2. Uprawnienia projektanta 5 3. Zaświadczenia projektanta 6 II. PROJEKT ZAGOSPODAROWANIA TERENU 1. Dane ewidencyjne Przedsięwzięcie Inwestor Adres budowy 7 2. Podstawa opracowania 7 3. Przedmiot inwestycji etap II 7 4. Istniejący plan zagospodarowania terenu Projektowane zagospodarowanie terenu opis przyjętych rozwiązań ETAP II 8 6. Charakterystyka nawierzchni sportowej Nawierzchnia poliuretanowa Nawierzchnia z trawina podłożu naturalnym Ogrodzenie Wpływ inwestycji na środowisko Bezpieczeństwo pożarowe Uwagi końcowe 14 II/A. CZĘŚĆ RYSUNKOWA Mapa poglądowa w skali 1:50000 Projekt zagospodarowania terenu w skali 1:500 Rzut z góry boiska do piłki koszykowej w skali 1:100 Rzut z góry boiska do piłki siatkowej w skali 1:100 2

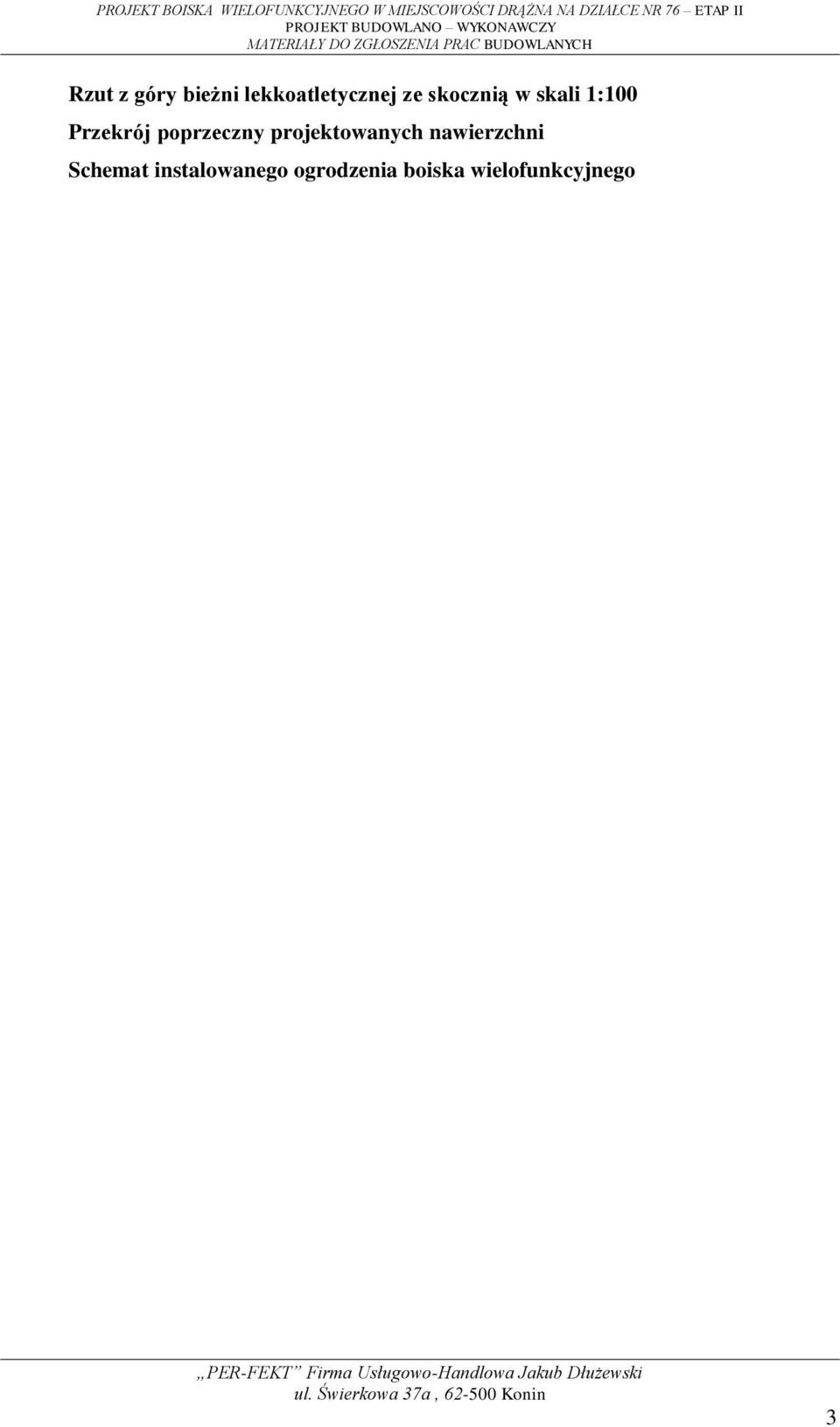

3 Rzut z góry bieżni lekkoatletycznej ze skocznią w skali 1:100 Przekrój poprzeczny projektowanych nawierzchni Schemat instalowanego ogrodzenia boiska wielofunkcyjnego 3

4 I. CZĘSĆ FORMALNO - PRAWNA inż. Marian Urbanowicz uprawnienia nr GPB.I /97 w specjalności konstrukcyjno budowlanej Oświadczenie projektanta Oświadczam, że wykonany projekt budowlano wykonawczy dla przedsięwzięcia pn. Boisko wielofunkcyjne w miejscowości Drążna na działce nr 76 został opracowany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Zgodnie z art.20 ust.4 Prawo Budowlane. Projektant: Konin, marzec

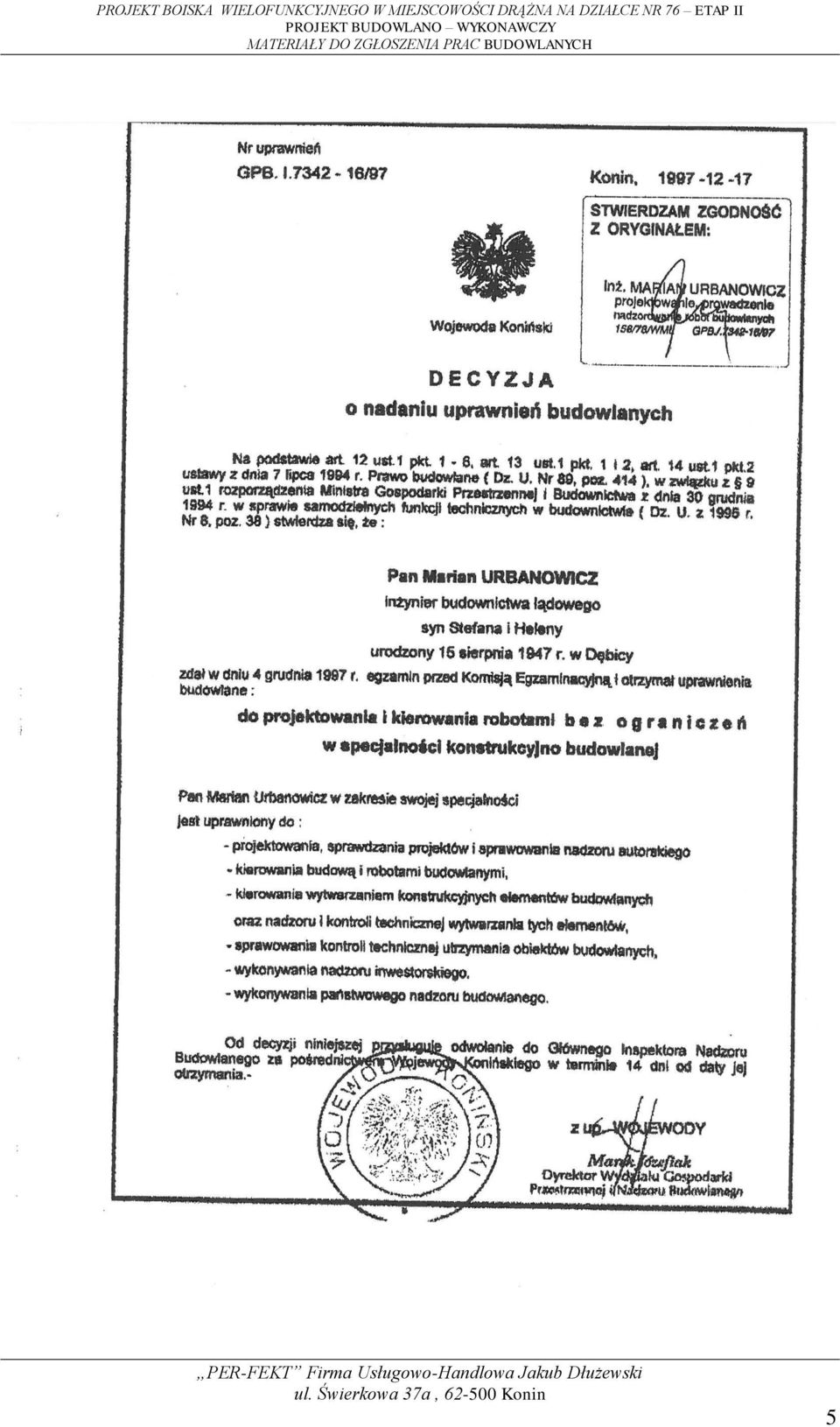

5 5

6 6

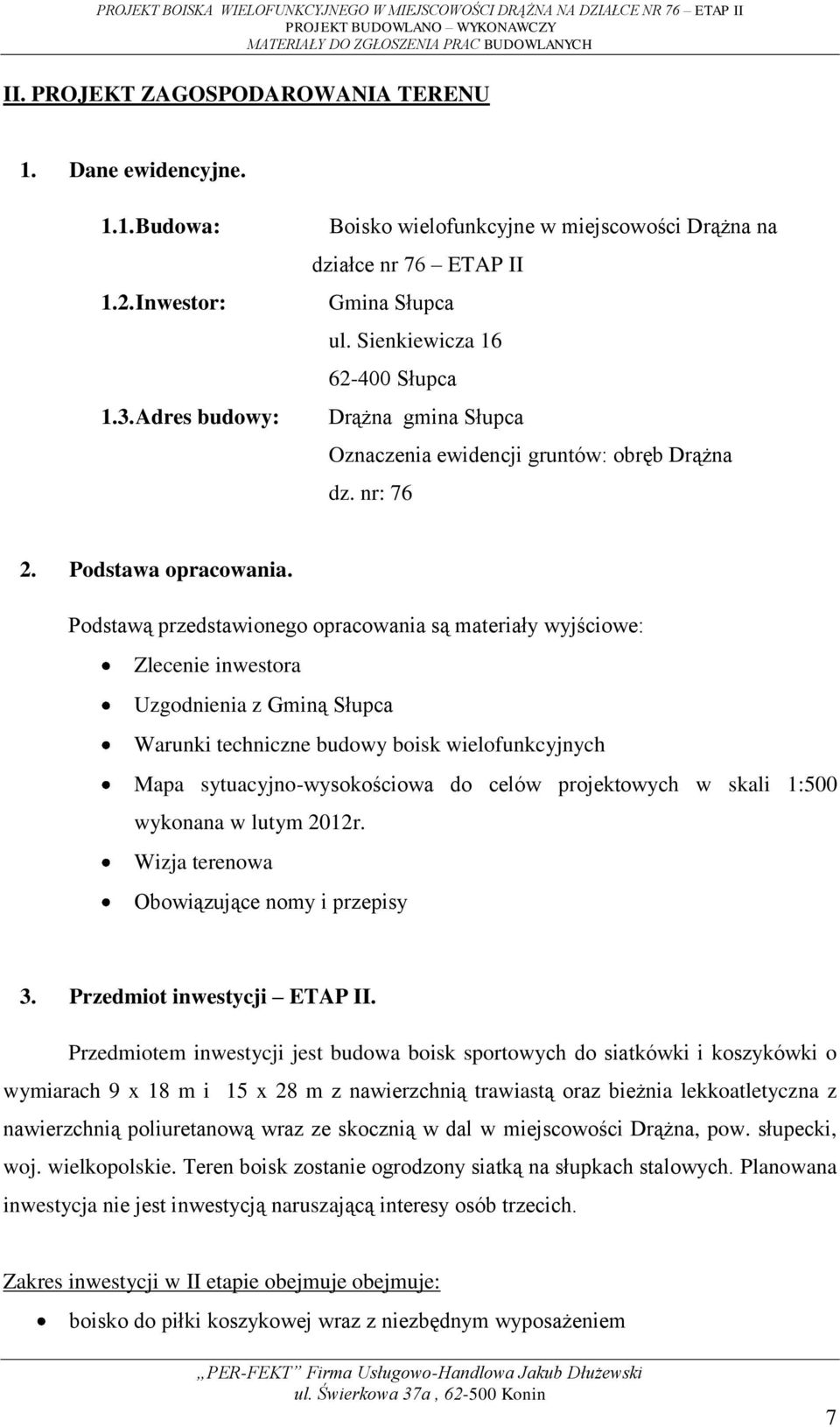

7 II. PROJEKT ZAGOSPODAROWANIA TERENU 1. Dane ewidencyjne Budowa: Boisko wielofunkcyjne w miejscowości Drążna na działce nr 76 ETAP II 1.2. Inwestor: Gmina Słupca ul. Sienkiewicza Słupca 1.3. Adres budowy: Drążna gmina Słupca Oznaczenia ewidencji gruntów: obręb Drążna dz. nr: Podstawa opracowania. Podstawą przedstawionego opracowania są materiały wyjściowe: Zlecenie inwestora Uzgodnienia z Gminą Słupca Warunki techniczne budowy boisk wielofunkcyjnych Mapa sytuacyjno-wysokościowa do celów projektowych w skali 1:500 wykonana w lutym 2012r. Wizja terenowa Obowiązujące nomy i przepisy 3. Przedmiot inwestycji ETAP II. Przedmiotem inwestycji jest budowa boisk sportowych do siatkówki i koszykówki o wymiarach 9 x 18 m i 15 x 28 m z nawierzchnią trawiastą oraz bieżnia lekkoatletyczna z nawierzchnią poliuretanową wraz ze skocznią w dal w miejscowości Drążna, pow. słupecki, woj. wielkopolskie. Teren boisk zostanie ogrodzony siatką na słupkach stalowych. Planowana inwestycja nie jest inwestycją naruszającą interesy osób trzecich. Zakres inwestycji w II etapie obejmuje obejmuje: boisko do piłki koszykowej wraz z niezbędnym wyposażeniem 7

8 boisko do piłki siatkowej wraz z niezbędnym wyposażeniem bieżnia lekkoatletyczna piaskownica do skoku w dal ogrodzenie zagospodarowywanego terenu 4. Istniejący plan zagospodarowania terenu. Teren objęty niniejszym opracowaniem to obecnie rola i częściowo nieużytek o nr działki 76. Powierzchnia działki wynosi 0,3600 ha i stanowi własność Gminy Słupca. Od strony wschodniej i zachodniej przebiegają drogi gminne o nawierzchni ziemnej. Teren pokryty jest obecnie roślinnością - trawami, a rzędne terenu kształtuje się na poziomie 102,4 do 102,6 m n.p.m. 5. Projektowane zagospodarowanie terenu opis przyjętych rozwiązań : ETAP II. Projektuje się sportowe boisko do piłki siatkowej o wymiarach 9 x 18 m z nawierzchnią trawiastą, boisko do piłki koszykowej o wymiarach 28 x 15 m z nawierzchnią trawiastą oraz bieżnię lekkoatletyczną o nawierzchni poliuretanowej ze skocznią w dal. Teren boisk zostanie ogrodzony siatką o wysokości 4,0 m. W ogólnym obrysie terenu wpisane zostaną następujące boiska sportowe: boisko do piłki koszykowej o wymiarach 28,0 x 15,0m wyposażone w 2 kosze z profili stalowych, ocynkowane ogniowo, osadzone w tulejach zgodnie z zaleceniem wybranego producenta, nawierzchnia: trawa naturalna boisko do piłki siatkowej o wymiarach 9,0 x 18,0m wyposażone w demontowalne słupki uniwersalne do montażu siatki z naciągiem śrubowym osadzone w tulejach zgodnie z zaleceniem wybranego producenta, nawierzchnia: trawa naturalna bieżnia lekkoatletyczna, 4 tory o szerokości 1,22 m każdy, długość bieżni 80 m, nawierzchnia: poliuretan piaskownica do skoku w dal o wymiarach dł. 8,0 i szer. 5,00 m Powierzchnia nawierzchni projektowanych boisk wynosi łącznie ca 582 m 2. Prace ziemne polegające na korytowaniu i wyrównaniu terenu należy wykonać sprzętem mechanicznym. Na płycie projektowanych boisk należy wyprofilować 5 spadek od osi 8

9 boisk. Teren wokół bieżni z poliuretanu należy wykończyć za pomocą obrzeża betonowego 8x30 cm ułożonego na podsypce cementowo piaskowej grubości 15 cm. 6. Charakterystyka nawierzchni sportowych Nawierzchnia poliuretanowa Projektuje się wykonanie bieżni lekkoatletycznej o nawierzchni poliuretanowej w technologii typu natrysk kolor ceglasty. Wpisane boiska od nawierzchni oddzielone zostaną liniami o różnych kolorach rozgraniczającymi strefy gry: bieżnia lekkoatletyczna nawierzchnia kolor niebieski, linie kolor biały Jest to nawierzchnia sportowa, poliuretanowo-gumowa o grubości warstwy 13mm instalowana na podbudowie elastycznej (kruszywa i mata gumowa). Nawierzchnia składa się z dwóch warstw: elastycznej (nośnej) i użytkowej. Warstwa nośna to mieszanina granulatu gumowego i lepiku poliuretanowego. Układana jest mechanicznie, bezspoinowo, przy pomocy rozkładarki mas poliuretanowych. Tak wykonaną warstwę należy pokryć warstwą użytkową, którą stanowi system poliuretanowy zmieszany z granulatem EPDM. Czynność tą wykonuje się poprzez natrysk mechaniczny przy użyciu specjalnej natryskarki. Grubość warstwy użytkowej 2-3mm. Po całkowitym związaniu komponentów na nawierzchni są malowane linie farbami poliuretanowymi. Projektowana nawierzchnia poliuretanowa charakteryzuje się wysokim stopniem elastyczności i sprężystości, co zapewnia znakomite pochłanianie energii udarowej, chroniąc tym samym narażone na kontuzje stawy, kolana i łokcie grających. Nawierzchnia ta jest przepuszczalna dla wody, o zwartej strukturze, służy do pokrywania nawierzchni bieżni lekkoatletycznych, boisk wielofunkcyjnych, szkolnych, placów rekreacji ruchowej. Obiekty z zainstalowaną nawierzchnią o podanych parametrach uzyskały certyfikaty First Class IAAF. Określenie parametru, jednostka Wartość wymagania Wytrzymałość na rozciąganie, (MPa) > 0,70 Wydłużenie względne przy rozciąganiu, (%) > 53 Wytrzymałość na rozdzieranie, (N) > 100 Ścieralność (mm) < 0,09 Twardość według metody Shore'a. A, (Sh. A ) 65± 5 Odporność na działanie zmiennych cykli hydrotechnicznych < 0,70 bez zmian oceniona: o przyrostem masy, (%) o zmianą wyglądu zewnętrznego 9

10 Mrozoodporność: (%) < 0,80 bez zmian o przyrostem masy, o wygląd powierzchni po badaniu Przyczepność do podkładu (MPa) > 0,44 Współczynnik tarcia kinetycznego powierzchni: w stanie suchym > 0,35 w stanie mokrym > 0,30 Odporność na sztuczne starzenie, 4-5 ( stopień w skali szarej) ( bez zmian ) Projektowaną przepuszczalną nawierzchnię poliuretanową należy ułożyć na podbudowie mineralnej, konstrukcja nawierzchni od góry : nawierzchnia poliuretanowa gr. 13mm warstwa stabilizująca ET (poliuretan + żwir kwarcowy) gr.30mm warstwa klinująca kruszywo łamane 0,5-3mm gr. 3,0cm warstwa stabilizująca kruszywo łamane 4-40mm gr. 15,0cm warstwa filtracyjna piasek płukany gruboziarnisty, zagęszczony warstwowo do Is=1, gr. 15,0cm grunt rodzimy dogęszczony powierzchniowo do Is=0,95 Podbudowa na której ma być układana nawierzchnia poliuretanowa powinna być sucha, równa, jednolicie dogęszczona, pozbawiona zanieczyszczeń i stabilna. 6.2.Nawierzchnia z trawy na podłożu gruntowym naturalnym. Projektowana nawierzchnia płyty boiska do siatkówki i koszykówki to nawierzchnia z trawy. Podstawowe parametry charakteryzujące nawierzchnie przedstawiają się następująco: a) Skład mieszanki B1 na 1 ar powierzchni Mietlica biała rozł. 0,88 kg Kostrzewa czerwona 0,66 kg Rajgras angielski 0,55 kg Koniczyna biała 0,11 kg b) Materiały pomocnicze na 1 ar powierzchni 10

11 Superfosfat 2,5 kg Sól potasowa 40% 2,5 kg Saletrzak 2,0 kg Torf ogrodniczy 0,85 m 3 Piasek 3,15 m 3 Woda 2,0 m 3 Łaty drewniane impregn. 0,01 m 3 Paliki o średnicy 3-5 cm 5 szt. Projektowaną nawierzchnie z trawy należy ułożyć na grunt rodzimy dogęszczony powierzchniowo do Is=0,95 7. Ogrodzenie. Projektuje się ogrodzenie słupkami z rur stalowych o Ø 76mm, zaślepione od góry, wysokości 4,0m powyżej poziomu podłoża, malowane proszkowo z siatką ocynkowaną, powlekaną tworzywem PCV o wym. oczka 45x45mm (± 10%) w kolorze ciemnozielonym. Słupki musza być osadzone na głębokość 1,2m w fundamentach betonowych z betonu C12/15 o wymiarach 25x25x150cm. Całkowita długość projektowanego ogrodzenia: 236,00 m. 8. Wpływ inwestycji na środowisko. W wyniku realizacji przedmiotowej inwestycji, a następnie eksploatacji projektowanego obiektu, boiska sportowego wielofunkcyjnego, nie przewiduje się zachwiania równowagi środowiska naturalnego. Wszystkie stosowane materiały posiadają wymagane atesty i obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Działka nie jest wpisana do rejestru zabytków oraz nie znajduje się w granicach terenu górniczego. 9. Bezpieczeństwo pożarowe Projektowane zagospodarowanie terenu jako boisko sportowe wielofunkcyjne nie stanowi zagrożenia pożarowego, umożliwia jednocześnie dojazd służb ratowniczych a instalacja hydrantowa znajduje się w bezpośrednim sąsiedztwie projektowanych boisk. 11

12 10. Uwagi końcowe Wykonanie i odbiór wszystkich urządzeń sportowych musi zostać wykonany zgodnie z obowiązującymi aprobatami technicznymi ITB, atestami higienicznymi, wymogami przeciw pożarowych, warunkami technicznymi stosowania oraz Polskimi Normami Wykonanie i odbiór urządzeń sportowych należy wykonać zgodnie z załączoną do opracowania specyfikacją techniczną wykonania i odbioru robót w trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. Podczas układania nawierzchni sportowej należy bezwzględnie przestrzegać wymagań wybranego producenta Parametry techniczne nawierzchni zostały określone na tyle precyzyjnie aby gwarantować uzyskanie właściwych parametrów obiektu i jednocześnie dopuszczają do zastosowania kilka produktów różnych producentów, zgodnie z warunkami wynikającymi z art. 29 ustawy Prawo zamówień publicznych Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. 12
