4.4.7 Ustawienia zaworów Urządzenie dodatkowe 1, Komunikacja z regulatorem pokojowym RS Regulator pokojowy...

Wielkość: px
Rozpocząć pokaz od strony:

Download "4.4.7 Ustawienia zaworów Urządzenie dodatkowe 1, Komunikacja z regulatorem pokojowym RS Regulator pokojowy..."

Transkrypt

1 fwybór 1

2 2

3 SPIS TREŚCI Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 9 Zasada działania Sonda Lambda Fazy pracy sterownika Rozpalanie Algorytm pracy standard Algorytm pracy automatycznej Algorytm pracy zpid Wygaszanie Funkcje sterownika menu główne Rozpalanie / Wygaszanie Zasobnik napełniony Nastawy temperatur Algorytm pracy Praca ręczna Sterowanie tygodniowe Tryby pracy Wybór paliwa Dezynfekcja Ustawienia ekranu Menu instalatora Menu serwisowe Ustawienia czasu Wybór języka Informacje o programie Ustawienia fabryczne Funkcje sterownika menu instalatora Wybór algorytmu pracy Parametry rozpalania Parametry wygaszania Współczynnik podajnika wewnętrznego Wentylator wyciągowy Parametry bufora

4 4.4.7 Ustawienia zaworów Urządzenie dodatkowe 1, Komunikacja z regulatorem pokojowym RS Regulator pokojowy Kalibracja poziomu paliwa Czyszczenie Korekcja temperatury zewnętrznej Tryb Eco Historia alarmów Moduł GSM Moduł Ethernet Ustawienia fabryczne Zabezpieczenia Zabezpieczenie termiczne kotła Automatyczna kontrola czujnika Zabezpieczenie termiczne kotła (STB) Bezpiecznik Alarmy Dane techniczne

5 BEZPIECZEŃSTWO Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie instrukcji może być przyczyną uszkodzeń urządzenia. Aby uniknąć niepotrzebnych błędów i wypadków, należy upewnić się, że wszystkie osoby korzystające z urządzenia dokładnie zapoznały się z jego działaniem i funkcjami bezpieczeństwa. Proszę zachować instrukcję i upewnić się, że pozostanie z urządzeniem w przypadku jego przeniesienia lub sprzedaży tak, aby każdy korzystający z niego przez jego okres użytkowania mógł mieć odpowiednie informacje o użytkowaniu urządzenia i bezpieczeństwie. Dla bezpieczeństwa życia i mienia zachować środki ostrożności zgodne z wymienionymi w instrukcji użytkownika, gdyż producent nie ponosi odpowiedzialności za szkody spowodowane przez zaniedbanie. OSTRZEŻENIE Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się, że regulator nie jest podłączony do sieci. Montażu powinna dokonać osoba posiadająca odpowiednie uprawnienia elektryczne. Przed uruchomieniem sterownika należy dokonać pomiaru rezystancji uziemienia silników elektrycznych, oraz pomiaru rezysatncji izolacji przewodów elektrycznych. Regulator nie jest przeznaczony do obsługi przez dzieci. UWAGA Wyładowania atmosferyczne mogą uszkodzić sterownik, dlatego w czasie burzy należy wyłączyć go z sieci poprzez wyjęcie wtyczki sieciowej z gniazda. Sterownik nie może być wykorzystywany niezgodnie z jego przeznaczeniem. Przed sezonem grzewczym i w czasie jego trwania sprawdzić stan techniczny przewodów. Należy również sprawdzić mocowanie sterownika, oczyścić z kurzu i innych zanieczyszczeń. Po zakończeniu redakcji instrukcji w dniu 11 sierpnia 2018 roku mogły nastąpić zmiany w wyszczególnionych w niej produktach. Producent zastrzega sobie prawo do dokonania zmian konstrukcji. Ilustracje mogą zawierać wyposażenie dodatkowe. Technologia druku może mieć wpływ na różnice w przedstawionych kolorach. Dbałość o środowisko naturalne jest dla nas sprawą nadrzędną. Świadomość, że produkujemy urządzenia elektroniczne zobowiązuje nas do bezpiecznej dla natury utylizacji zużytych elementów i urządzeń elektronicznych. W związku z tym firma otrzymała numer rejestrowy nadany przez Głównego Inspektora Ochrony Środowiska. Symbol przekreślonego kosza na śmieci na produkcie oznacza, że produktu nie wolno wyrzucać do zwykłych pojemników na odpady. Segregując odpady przeznaczone do recyklingu pomagamy chronić środowisko naturalne. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. 5

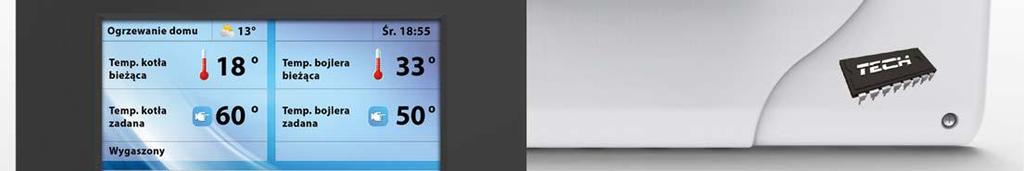

6 OPIS URZĄDZENIA Sterownik ST-976 jest urządzeniem przeznaczonym do kotłów pelletowych wyposażonych w podajnik, oraz wentylator nadmuchowy. Dzięki rozbudowanemu oprogramowaniu sterownik może realizować szereg funkcji: Sterowanie zapalarką Sterowanie podajnikiem Sterowanie rusztem czyszczącym palnik Sterowanie wentylatorem nadmuchowym Sterowanie wentylatorem wyciągowym (po podłączeniu dodatkowego modułu ST 63) Sterowanie pompą centralnego ogrzewania C.O. Sterowanie pompą ciepłej wody użytkowej C.W.U. Płynne sterowanie zaworem mieszającym Sterowanie pompami dodatkowymi (maksymalnie dwiema) z możliwością wyboru rodzaju urządzenia (pompa C.O., pompa C.W.U., pompa cyrkulacyjna, pompa podłogowa, alarm) Wbudowany moduł sterujący zaworem Sterowanie pogodowe zaworu Sterowanie tygodniowe Współpraca z regulatorem pokojowym z komunikacją tradycyjną (dwustanową) lub wyposażonym w komunikację RS Opcja palenia ręcznego z automatycznym przejściem Podgląd ilości paliwa w zasobniku Aktualizacja oprogramowania przez USB Stacja dokująca, dzięki której sterownik może działać zarówno bezprzewodowo jak i stacjonarnie Możliwość podłączenia modułu ST 65 GSM umożliwia sterowanie niektórymi funkcjami sterownika za pomocą telefonu komórkowego Możliwość podłączenia modułu ST 505 Ethernet umożliwia sterowanie funkcjami, podgląd parametrów za pomocą Internetu Możliwość podłączenia modułu sterującego sondą lambda Możliwość podłączenia dwóch dodatkowych modułów sterujących zaworami (np.: ST 61 lub ST 431N) Obsługa bufora 6

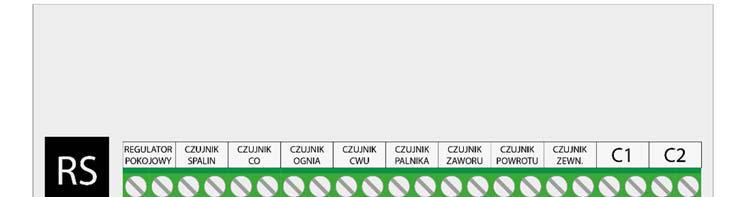

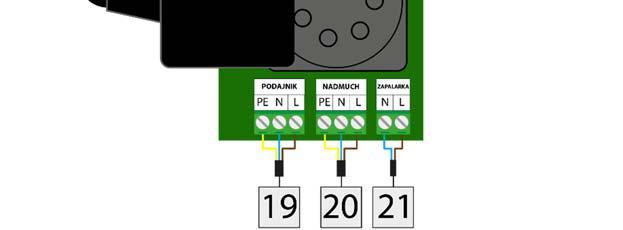

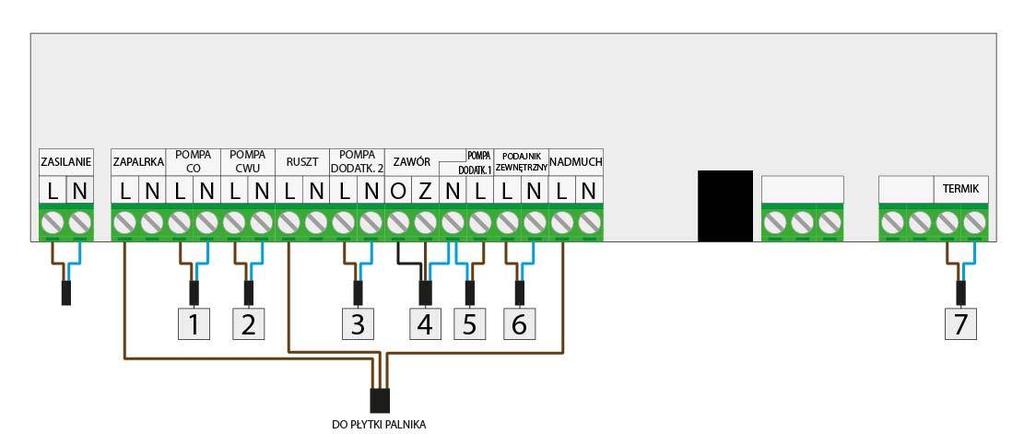

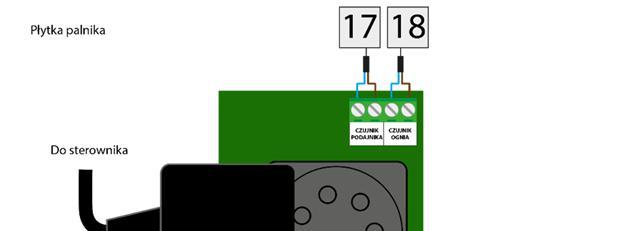

7 MONTAŻ STEROWNIKA Sterownik powinien być montowany przez osobę z odpowiednimi kwalifikacjami. OSTRZEŻENIE Niebezpieczeństwo dla życia w wyniku porażenia prądem elektrycznym na przyłączach pod napięciem. Przed pracami przy regulatorze należy odłączyć dopływ prądu i zabezpieczyć przed przypadkowym włączeniem. 7

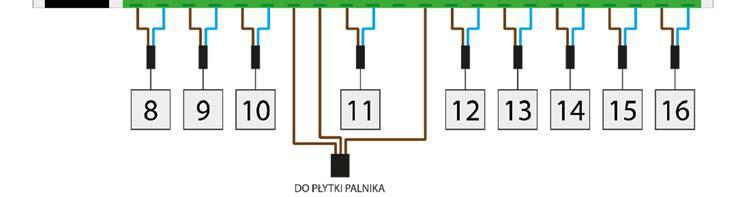

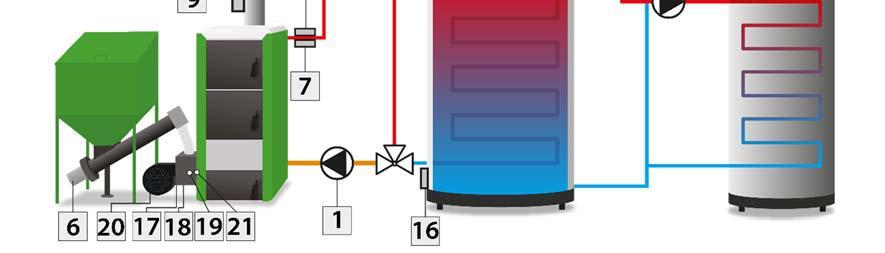

8 Przykładowe schematy instalacji: 1. Pompa C.O. 2. Pompa C.W.U. 3. Pompa dodatkowa 1 4. Zawór 5. Pompa dodatkowa 2 6. Podajnik zewnętrzny 7. Termik 8. Regulator pokojowy 9. Czujnik spalin 10. Czujnik C.O. 11. Czujnik C.W.U. 12. Czujnik zaworu 13. Czujnik powrotu 14. Czujnik zewnętrzny 15. Czujnik dodatkowy Czujnik dodatkowy Czujnik podajnika 18. Czujnik ognia 19. Podajnik 20. Nadmuch 21. Zapalarka 8

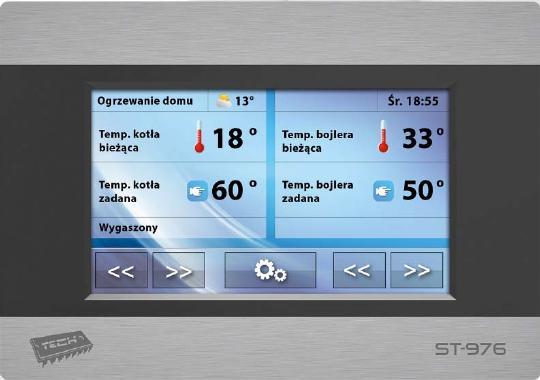

9 OBSŁUGA STEROWNIKA Urządzenie obsługuje się za pomocą dotykowego wyświetlacza, w którego dolnej części znajdują się ikony nawigacyjne. Na ekranie głównym sterownika widoczne są dwa obszary, które możemy dostosować w zależności od potrzeb, używając strzałek. Możemy wybrać jeden z dostępnych widoków (Temperatury kotła, Wykres temperatury kotła, Temperatury bojlera, Wykres temperatury bojlera, Funkcję Rozpalanie/Wygaszanie, Widok zapasu paliwa, Parametry zaworu wbudowanego, Parametry urządzenia dodatkowego, Bufor, Lambda). Na samej górze wyświetlacza po lewej stronie widoczny jest aktualnie wybrany tryb pracy sterownika dotknięcie ekranu w tym miejscu powoduje bezpośrednie przeniesienie do podmenu umożliwiającego zmianę tego trybu. Po prawej stronie wyświetlany jest aktualny dzień tygodnia i godzina dotknięcie tego obszaru przenosi bezpośrednio do ustawień czasu. Nastawy wartości parametrów w sterowniku dokonuje się za pomocą suwaka bądź strzałek, tak jak pokazano to na poniższym rysunku. Suwak w prawo zwiększanie w lewo zmniejszanie Zwiększanie wartości jednokrotne dotknięcie lub przytrzymanie Zmniejszanie wartości jednokrotne dotknięcie lub przytrzymanie ZASADA DZIAŁANIA Regulator steruje pracą wentylatora oraz podajnika paliwa doprowadzając do osiągnięcia temperatur zadanych na bojlerze oraz na kotle. Dodatkowo obsługuje również pompy C.O. oraz C.W.U. załączając je po osiągnięciu określonej temperatury na kotle. Zależnie od ustawień sterownik może pracować z wykorzystaniem algorytmu pracy standard, pracy automatycznej lub algorytm pracy zpid. Może również wykorzystywać sondę Lambda. Zależnie od ustawień zmianie ulega również menu sterownika. 9

10 4.1.1 Sonda Lambda Praca sterownika może być uzależniona od odczytu z sondy LAMBDA, która przesyła do sterownika informację o zawartości tlenu w spalinach. Na tej podstawie oceniana jest jakość procesu spalania. Jeśli zawartość tlenu odbiega od zadanej wartości regulator podejmuje odpowiednie kroki korekta pracy wentylatora i ilości podawanego paliwa w celu poprawy jakości tego procesu. FAZY PRACY STEROWNIKA Działanie i parametry poszczególnych faz pracy kotła są regulowane przez użytkownika. Rozpalanie i wygaszanie ma przebieg wieloetapowy opisany poniżej. Przebieg pozostałych faz pracy zależny jest od wyboru Algorytmu pracy urządzenia Rozpalanie Faza ta uruchamiania jest przez użytkownika w menu głównym sterownika, lub przez program regulatora w określonych sytuacjach (np.: po okresowym czyszczeniu paleniska w trakcie pracy sterownika). Rozpalanie jest procesem czteroetapowym: 1. Przedmuch W tym etapie rozpalania wentylator pracuje z pełną mocą, co ma na celu oczyszczenie paleniska. 2. Podsyp W drugim etapie procesu rozpalania siła nadmuchu wentylatora spada do wartości minimalnej 1%. Podajnik włącza się i pracuje przez cały etap. Czas podsypu jest ustawiany w menu serwisowym. 3. Grzałka W kolejnym etapie załącza się grzałka, która pracuje aż do momentu wykrycia płomienia przez czujnik ognia. W tym etapie podajnik jest wyłączony, wentylator natomiast pracuje z mocą określoną przez instalatora w menu instalatora. 4. Stabilizacja Ostatnim etapem procesu rozpalania jest opóźnienie, które rozpoczyna się w momencie wykrycia przez czujnik ognia płomienia. Następuje stabilizacja płomienia na palenisku. W tym etapie podajnik pracuje według ustawień czasu pracy oraz czasu przerwy, wentylator z mocą określoną w menu serwisowym Algorytm pracy standard Praca podajnika oraz wentylatora zależna jest od ustawień użytkownika oraz aktualnej temperatury kotła. Jeśli temperatura aktualna jest dużo niższa od temperatury zadanej (np. po zakończeniu rozpalania) podajnik i wentylator pracują według nastaw definiowanych przez użytkownika dla: Moc maksymalna. W momencie, gdy temperatura kotła zbliża się do temperatury zadanej sterownik przełączy się do ustawień Mocy minimalnej Algorytm pracy automatycznej Po zakończonym procesie rozpalania sterownik przechodzi do pracy zależnej od parametrów zadanych przez użytkownika dla pracy automatycznej, tyczących się wagi i kaloryczności paliwa oraz biegu wentylatora do momentu uzyskania temperatury zadanej jak i po jej osiągnięciu. 10

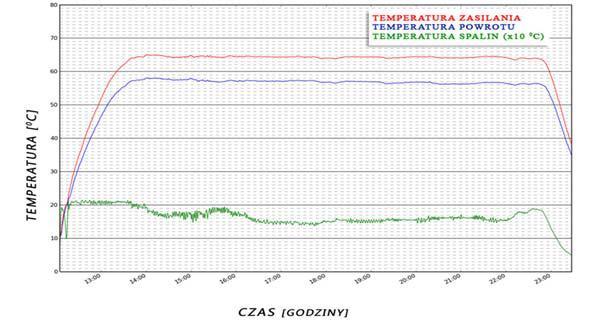

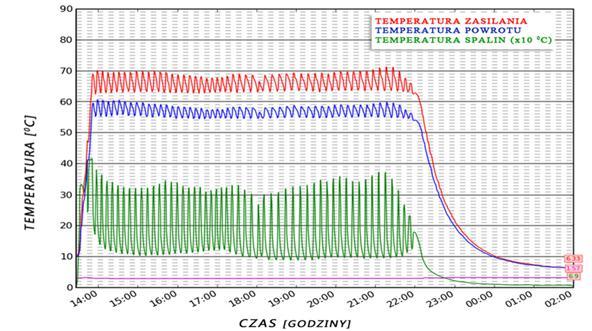

11 4.2.4 Algorytm pracy zpid Jeśli w sterowniku aktywna jest funkcja z PID praca wentylatora i podajnika zależna jest od aktualnej temperatury kotła oraz spalin. W tego typu sterowniku moc wentylatora obliczana jest na podstawie pomiaru temperatury kotła i temperatury spalin mierzonej na wylocie kotła. Praca wentylatora odbywa się w sposób ciągły w czasie, a jego obroty zależą bezpośrednio od mierzonej temperatury kotła, temperatury spalin i różnicy tych parametrów od ich wartości zadanych. Stabilne utrzymywanie temperatury zadanej bez zbędnych przeregulowań i oscylacji to zalety regulatora zpid. Stosując ten typ sterownika z czujnikiem wylotu spalin oszczędności w spalaniu paliwa mogą sięgać od kilku do kilkunastu procent; temperatura wody wyjściowej jest bardzo stabilna, co wpływa na dłuższą żywotność wymiennika (kotła). Kontrola temperatury spalin na wylocie z kotła powoduje niską emisję pyłów i gazów szkodliwych dla środowiska. Energia cieplna ze spalin jest wykorzystywana do ogrzewania. Poniżej przedstawiamy wyniki badań przeprowadzonych z zastosowaniem sterownika Tech ze sterowaniem zpid: oraz tego samego sterownika bez sterowania zpid: Wygaszanie Faza ta jest uruchamiana przez użytkownika w menu głównym sterownika lub przez program sterownika w określonych sytuacjach (przed rozpoczęciem automatycznego procesu czyszczenia, po nieoczekiwanym skoku temperatury o 5 C lub po zaniku płomienia w pracy). Wygaszanie jest procesem dwuetapowy, a czas trwania tych etapów ustawiany jest w menu instalatora. 1. Zabezpieczenie wygaszania Podajnik nie pracuje a wentylator pracuje z mocą ustawiana przez instalatora w menu instalatora. Etap ten trwa do momentu wykrycia przez czujnik zaniku płomienia. 2. Opóźnienie wygaszania Wentylator pracuje z pełna mocą. 11

12 FUNKCJE STEROWNIKA MENU GŁÓWNE W menu głównym użytkownik ustawia podstawowe opcje sterownika. Strona Rozpalanie / Wygaszanie 13 Zasobnik napełniony 13 Nastawy temperatur 13 Praca standard / automatyczna / zpid 15 Praca ręczna 16 Sterowanie tygodniowe 17 MENU GŁÓWNE Tryby pracy 20 Wybór paliwa 21 Dezynfekcja 21 Ustawienia ekranu 22 Menu instalatora 23 Menu serwisowe 23 Ustawienia czasu 23 Wybór języka 24 Informacje o programie 24 Ustawienia fabryczne 24 12

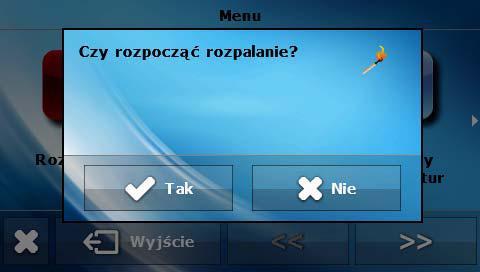

13 4.3.1 Rozpalanie / Wygaszanie Po załączeniu tej funkcji następuje proces rozpalania. Na ekranie wyświetlana jest prośba o potwierdzenie rozpoczęcia procesu rozpalania. Kolejne etapy tego procesu zostały opisane w rozdziale: Rozpalanie, strona: 10 Jest to opcja zależna wpływa na nią wybrany tryb pracy. Funkcja rozpalania w zależności od wybranego trybu pracy opisane zostały w rozdziale: Tryb Eco, strona: 43 Po aktywacji procesu rozpalania w menu sterownika opcja zmienia się na Wygaszanie, co umożliwia zainicjowanie procesu wygaszania w kotle Zasobnik napełniony Funkcji tej używa się po pełnym uzupełnieniu paliwa w zasobniku, w celu zaktualizowania ilości paliwa do 100%. UWAGA Przed pierwszym użyciem tej funkcji należy skalibrować działanie podajnika paliwa: Kalibracja poziomu paliwa, strona: Nastawy temperatur MENU GŁÓWNE NASTAWY TEMPERATUR Temperatura zadana C.O. Temperatura zadana C.W.U. Histereza kotła Histereza C.W.U Temperatura załączenia pomp Temperatura pokoju zadana* *Przy podłączonym regulatorze pokojowym, w komunikacji RS. Po naciśnięciu ikony z wybraną opcją pojawia się ekran na którym możemy zmienić wartość nastawy przy użyciu suwaka bądź strzałek. Temperatura zadana C.O. Opcja ta służy do ustawiania zadanej temperatury kotła. Zakres temperatury na kotle: 45 C 80 C. Temperatura zadana C.W.U. Za pomocą tej funkcji ustawia się zadaną temperaturę wody użytkowej. Po dogrzaniu wody w bojlerze do tej temperatury regulator wyłącza pompę C.W.U. Ponowne załączenie pompy nastąpi po obniżeniu się temperatury poniżej zadanej o wartość parametru Histereza C.W.U. (odczyt z czujnika C.W.U.). Zakres temperatury wody użytkowej: 40 C 75 C. 13

14 Histereza kotła Opcja ta służy do ustawiania histerezy temperatury zadanej, czyli różnicy pomiędzy temperaturą wejścia w cykl podtrzymania, a temperaturą powrotu do cyklu pracy. Przykład: Temperatura zadana C.O. 60 C Histereza 3 C Przejście w cykl podtrzymania 60 C Powrót do cyklu pracy 57 C Gdy Temperatura zadana ma wartość 60 C, a histereza wynosi 3 C, wyłączenie urządzenia nastąpi po osiągnięciu temperatury 60 C, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 57 C. Histereza C.W.U. Opcja ta służy do ustawienia histerezy temperatury zadanej bojlera. Jest to różnica pomiędzy temperaturą zadaną (czyli żądaną na bojlerze) a temperaturą powrotu do pracy. Przykład: Temperatura zadana C.W.U. 55 C Histereza 5 C Wyłączenie pompy 55 C Ponowne załączenie pompy 50 C Gdy Temperatura zadana ma wartość 55 C, a histereza wynosi 5 C, wyłączenie urządzenia nastąpi po osiągnięciu temperatury 55 C, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 50 C. Temperatura załączenia pomp Opcja ta służy do ustawiania temperatury załączenia pomp C.O. i C.W.U. (jest to temperatura mierzona na kotle). Poniżej nastawionej temperatury obie pompy nie pracują, a powyżej tej temperatury pompy są załączone, ale pracują w zależności od trybu pracy: Tryby pracy, strona: 20 Temperatura zadana pokoju Opcja ta służy do ustawiania temperatury zadanej pomieszczenia obsługiwanego przez regulator pokojowy wyposażony w komunikację RS podłączony i aktywowany w menu instalatora. 14

15 4.3.4 Algorytm pracy Praca standard MENU GŁÓWNE PRACA STANDARD Moc minimalna Moc maksymalna Wybieramy czy chcemy dokonać zmian w ustawieniach pracy standardowej przy Mocy minimalnej czy Mocy maksymalnej. Naciskamy na ikonę parametru którego ustawienie chcemy zmienić, pojawia się ekran na którym możemy ustawić wartość nastawy przy użyciu suwaka bądź strzałek. Dzięki tej opcji użytkownik definiuje czas pracy, częstotliwość załączania podajnika oraz siłę nadmuchu dla wybranej mocy. W przypadku, gdy sterownik współpracuje z sondą Lambda użytkownik definiuje również zadaną wartość tlenu w spalinach dla każdej mocy. Praca podajnika oraz wentylator jest wówczas modyfikowana dodatkowo przez sterownik na podstawie odczytów z sondy Lambda. Praca automatyczna MENU GŁÓWNE PRACA AUTOMATYCZNA Ważenie paliwa 2 minuty Waga paliwa Kaloryczność paliwa Maksymalny wentylator Minimalny wentylator Ważenie paliwa 2 minuty Funkcja umożliwiająca odmierzenie ilości paliwa, które podajnik dostarcza w ciągu 2 minut. Przed załączeniem tej funkcji należy odpiąć podajnik od palnika i podłożyć odpowiedniej wielkości pojemnik, odczekać do końca procesu i zważyć odsypane paliwo. Waga paliwa Opcja w której należy wprowadzić wagę paliwa odmierzonego w 2 minuty. Kaloryczność paliw Funkcja służąca do wprowadzenia kaloryczności pelletu (podana na opakowaniu). Maksymalny wentylator Funkcja służąca do ustawienia biegu na jakim wentylator będzie pracował do momentu uzyskania temperatury zadanej. Minimalny wentylator Opcja w której użytkownik ustawia bieg wentylatora w podtrzymaniu, czyli po uzyskaniu temperatury zadanej. 15

16 Praca zpid MENU GŁÓWNE PRACA zpid Współczynnik podajnika Współczynnik wentylatora Współczynnik podajnika Współczynnik podawania paliwa ma za zadanie zoptymalizować pracę podajnika tak, aby dostarczał właściwą ilość paliwa do paleniska. Za pomocą tej funkcji można procentowo zwiększyć lub obniżyć ilość podawanego opału. Współczynnik wentylatora Funkcja ta służy do regulacji sterowania mocą wentylatora. Zasada działania tej regulacji oparta jest na przemieszczaniu charakterystyki wentylatora w górę lub w dół. Jeżeli nadmuch w całym zakresie regulacji jest zbyt niski/wysoki, należy odpowiednio podnieść/obniżyć ten współczynnik, aby wentylator pracował z właściwą wydajnością Praca ręczna Zapalarka Nadmuch Siła nadmuchu MENU GŁÓWNE PRACA RĘCZNA Podajnik Podajnik wewnętrzny Pompa C.O. Pompa C.W.U. Pompa dodatkowa* Zawór 1 ** Zawór 2 ** Zawór wbudowany * Parametr widoczny po aktywowaniu urządzenia dodatkowego w menu instalatora. **Parametry dostępne tylko po aktywacji zaworu dodatkowego w menu instalatora (konieczne zastosowanie dodatkowego modułu sterującego zaworem np.: ST 431N). 16

17 Dla wygody użytkownika, regulator został zaopatrzony w moduł Pracy ręcznej. W funkcji tej, każde urządzenie wykonawcze jest załączane i wyłączane niezależnie od pozostałych. Opcja taka pozwala na szybkie sprawdzenie poprawności działania poszczególnych urządzeń: zapalarka, nadmuch (wentylator), podajnik, pompa C.O., pompa C.W.U., pompy dodatkowe, zawór wbudowany oraz ewentualne zawory dodatkowe (praca ręczna pozwala uruchomić otwieranie oraz zamykanie tych zaworów), pompy zaworów. Za pomocą funkcji siła nadmuchu można sterować prędkością obrotową wentylatora. UWAGA Załączając zapalarkę, zawsze równocześnie włącza się funkcja nadmuchu Sterowanie tygodniowe MENU GŁÓWNE STEROWANIE TYGODNIOWE Plan pracy kotła Tygodniówka kotła Plan pracy CWU Funkcja ta umożliwia zaprogramowanie sterowania tygodniowego pracy kotła i bojlera oraz odchyłek temperatur zadanych kotła. UWAGA Dla prawidłowego działania tej funkcji konieczne jest ustawienie aktualnej daty oraz godziny. Plan pracy kotła Kiedy załączymy opcję Plan pracy kotła pojawiają ikony z poszczególnymi dniami tygodnia. Wybierając któryś z nich wyświetla się ekran na którym użytkownik może dowolnie dobrać plan pracy do swoich potrzeb. Plan pracy kotła umożliwia zaprogramowanie czasu aktywności kotła użytkownik może z dokładnością do 30 minut wyznaczyć okresy aktywności kotła w wybrane dni tygodnia. W okresach nieaktywnych kocioł pozostanie wygaszony niezależnie od pozostałych czynników (np.: sygnał z regulatora pokojowego). NASTAWA STEROWANIA TYGODNIOWEGO PLAN PRACY KOTŁA Programowanie planu pracy kotła: Należy załączyć opcję. Następnie wybieramy dzień tygodnia dla którego chcemy zmienić tryb pracy kotła. Na wyświetlaczu pojawia się ekran edycji: Najpierw należy, przy użyciu ikon:, wybrać przedział czasu dla którego chcemy aktywować lub dezaktywować pracę kotła. Po wybraniu godziny, przy pomocy ikony:, włączamy lub wyłączamy kocioł w danych godzinach. 17

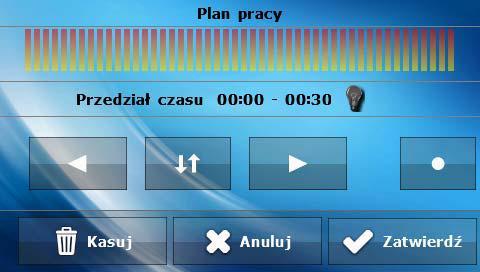

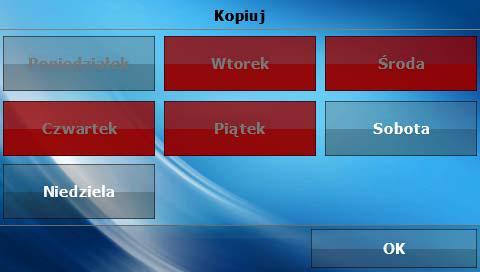

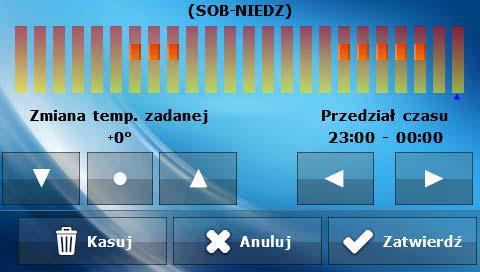

18 Jeśli chcemy tą samą zmianę zastosować również na sąsiednie przedziały czasu, dotykamy ikony:, podświetla się ona na czerwono: i wtedy ikonami: kopiujemy nastawę na następny lub poprzedni przedział czasu. Po ustawieniu planu pracy na dany dzień tygodnia, wybieramy:. Pojawia się ekran umożliwiający skopiowanie nastawy na inne dni tygodnia. Jeśli chcemy aby kocioł pracował z takimi nastawami również w inne dni tygodnia, zaznaczamy je i zatwierdzamy wybór:. Wszystkie nastawy można wyzerować, wybierając opcję ustawień. i zatwierdzając kasowanie Tygodniówka kotła Funkcja tygodniówka umożliwia zaprogramowanie odchyłek temperatury zadanej kotła w poszczególnych dniach tygodnia w konkretnych godzinach. Zadawane odchyłki temperatury zawierają się w zakresie +/ 10⁰C. Aby załączyć sterowanie tygodniowe należy wybrać i zaznaczyć Tryb 1 lub Tryb 2. Szczegółowe nastawy tych trybów znajdują się w kolejnych punktach podmenu: Ustaw tryb 1 oraz Ustaw tryb 2. Po uaktywnieniu jednego z trybów, na stronie głównej sterownika, poniżej zadanej temperatury C.O. (zamiennie z napisem Zadana) pokaże się cyfra z wartością aktualnie ustawionej odchyłki. NASTAWA STEROWANIA TYGODNIOWEGO TYGODNIÓWKA Sterowanie tygodniowe można zaprogramować w dwóch różnych trybach: TRYB 1 w tym trybie istnieje możliwość szczegółowego zaprogramowania odchyłek temperatury zadanej dla każdego dnia tygodnia z osobna. Programowanie trybu 1: Należy wybrać opcję: Ustaw tryb 1. Następnie wybieramy dzień tygodnia dla którego chcemy zmienić nastawy temperatur. Na wyświetlaczu pojawia się ekran edycji: Najpierw należy, przy użyciu ikon:, wybrać godzinę dla której chcemy zmienić temperaturę. Po wybraniu godziny, przy pomocy ikon:, zmniejszamy lub zwiększamy temperaturę o wybraną wartość. Zmiany temperatury zadanej możemy dokonywać w zakresie od 10 C do 10 C. 18

19 Jeśli chcemy tą samą zmianę zastosować również na sąsiednie godziny, dotykamy ikony:, podświetla się ona na czerwono: i wtedy ikonami: kopiujemy nastawę na godzinę następną lub poprzednią. Po ustawieniu wszystkich odchyłek na dany dzień tygodnia, wybieramy:. Pojawia się ekran umożliwiający skopiowanie nastawy na inne dni tygodnia. Jeśli chcemy aby kocioł pracował z takimi nastawami również w inne dni tygodnia, zaznaczamy je i zatwierdzamy wybór:. Wszystkie nastawy można wyzerować, wybierając opcję ustawień. Przykład: i zatwierdzając kasowanie ZADANE Godzina Temperatura nastawa sterowania tygodniowego (+/ ) Poniedziałek C C C W tym przypadku jeżeli temperatura zadana na kotle wynosi 50 C to w poniedziałki, od godziny 4 00 do godziny 7 00 temperatura zadana na kotle wzrośnie o 5 C czyli będzie wynosić 55 C; w godzinach od 7 00 do spadnie o 10 C, więc wyniesie 40 C, natomiast między a wzrośnie do 57 C. TRYB 2 w tym trybie istnieje możliwość szczegółowego zaprogramowania odchyłek temperatury zadanej dla dni roboczych (Poniedziałek Piątek) oraz dla weekendu (Sobota Niedziela). Programowanie trybu 2: Należy wybrać opcję: Ustaw tryb 2. Następnie wybieramy przedział tygodnia dla którego chcemy zmienić nastawy temperatur. Procedura edycji jest taka sama jak dla Trybu 1. 19

20 Przykład: ZADANE ZADANE Godzina Temperatura nastawa sterowania tygodniowego (+/ ) Poniedziałek Piątek C C C Sobota Niedziela C C W tym przypadku jeżeli temperatura zadana na kotle wynosi 50 C to od poniedziałku do piątku, od 4 00 do godziny 7 00 temperatura na kotle wzrośnie o 5 C, czyli będzie wynosić 55 C; w godzinach od 7 00 do spadnie o 10 C, więc wyniesie 40 C, natomiast między a wzrośnie do 57 C. W weekend, w godzinach od 6 00 do 9 00 temperatura na kotle wzrośnie o 5 C czyli będzie wynosić 55 C, a między a wzrośnie do 57 C. Plan pracy C.W.U. Funkcja ta służy do programowania czasu aktywności dogrzewania C.W.U użytkownik może z dokładnością do 30 minut wyznaczyć okres aktywności pompy w wybrane dni tygodnia. W okresach nieaktywnych pompa nie będzie pracować. Sposób ustawiania sterowania tygodniowego przedstawiony został w punkcie: Plan pracy kotła, strona: Tryby pracy MENU GŁÓWNE TRYBY PRACY Ogrzewanie domu Priorytet bojlera Pompy równoległe Tryb letni W funkcji tej w zależności od potrzeb użytkownik załącza jeden z dostępnych trybów pracy instalacji. Ogrzewanie domu Wybierając tą opcję regulator przechodzi w stan ogrzewania tylko domu. Pompa C.O. zaczyna pracować powyżej temperatury załączania pomp. Poniżej tej temperatury (minus wartość histerezy) pompa przestaje pracować. 20

21 Priorytet bojlera W trybie tym pompa C.W.U. pracuje do momentu dogrzania bojlera (zawory przymykają się maksymalnie a pompy zaworów zostają wyłączone). W momencie uzyskania temperatury zadanej na bojlerze, wyłączy się dotychczas pracująca pompa, natomiast załącza się pompa C.O. oraz załączą się zawory mieszające. W momencie gdy temperatura bojlera spadnie poniżej temperatury zadanej o wartość histerezy, ponownie załączy się pompa C.W.U., a zawory przestaną pracować. UWAGA Jeżeli temperatura aktualna kotła jest niższa niż aktualna temperatura na bojlerze, pompa C.W.U. nie załączy się, celem ochrony przed wychłodzeniem wody w bojlerze. Pompy równoległe Tryb w którym pompa C.O. pracuje powyżej progu załączenia pomp. Pompa C.W.U. załącza się równolegle i dogrzewa bojler, natomiast po dogrzaniu C.W.U. pompa wyłącza się. Ponowne uruchomienie się pompy następuje po spadku temperatury o wartość histerezy C.W.U.. UWAGA Jeżeli temperatura aktualna kotła jest niższa niż aktualna temperatura na bojlerze, pompa C.W.U. nie załączy się, celem ochrony przed wychłodzeniem wody w bojlerze. Tryb letni W tym trybie pracuje tylko pompa C.W.U. (od progu załączania pompy), zamykają się zawory C.O. aby nie ogrzewać niepotrzebnie domu. W przypadku osiągnięcia zbyt wysokiej temperatury kotła (przy załączonej ochronie powrotu) zawór zostanie awaryjnie otwarty Wybór paliwa MENU GŁÓWNE WYBÓR PALIWA Pellet Drewno Automatyczne przejście Funkcja ta umożliwia wybór stosowanego opału pellet lub drewno. W zależności od wyboru zmieniają się niektóre nastawy fabryczne. Automatyczne przejście Funkcja umożliwiająca automatyczną zmianę paliwa. Jeżeli w kotle spalane jest drewno, po jego wypaleniu, dzięki tej funkcji istnieje możliwość zmiany paliwa na pellet bez potrzeby używania opcji Rozpalanie. Gdy kocioł znajduje się w trybie pracy oraz gdy czujnik C.O. wykryje temperaturę niższą od zadanego progu, wówczas po określonym czasie (zdefiniowanym w funkcji Czas oczekiwania) sterownik oczyści ruszt oraz zainicjuje proces rozpalania pelletu Dezynfekcja Dezynfekcja termiczna dotyczy C.W.U. i można ją załączyć jedynie w sytuacji, jeśli aktywny jest jeden z trzech trybów pracy: Priorytet bojlera, Tryb letni lub Pompy równoległe. Dezynfekcja termiczna polega na podwyższeniu temperatury do wymaganej temperatury dezynfekcyjnej (min. 60 C) w całym obiegu C.W.U.. Nowe przepisy nakładają obowiązek dostosowania instalacji C.W.U. do okresowej dezynfekcji termicznej przeprowadzanej w temperaturze wody nie niższej niż 60 C (zalecana temp. 70 ). Przewody, armatura i układ technologiczny przygotowania ciepłej wody muszą spełniać ten warunek. 21

22 Dezynfekcja C.W.U. ma na celu zlikwidowanie bakterii Legionella pneumophila, które powodują obniżenie odporności komórkowej organizmu. Bakteria często namnaża się w zbiornikach stojącej ciepłej wody (temp. optymalna 35 C), co ma często miejsce np. w bojlerach. Po załączeniu tej funkcji bojler nagrzewa się do określonej wartości i utrzymuje taką temperaturę przez określony czas (np.: 10 minut), a następnie powraca do normalnego trybu pracy. Od momentu załączenia dezynfekcji, temperatura dezynfekcyjna musi zostać osiągnięta przez czas nie dłuższy niż 60 minut (ustawienie fabryczne), w przeciwnym wypadku funkcja ta dezaktywuje się samoczynnie. Wszelkie zmiany ustawień dla tej funkcji możliwe są wyłącznie w trybie serwisowym Ustawienia ekranu MENU GŁÓWNE USTAWIENIA EKRANU Widok ekranu Jasność ekranu Wygaszanie ekranu Czas wygaszania Aktualizacja oprogramowania Widok ekranu Użytkownik może zmienić widok ekranu głównego. Do dyspozycji ma ekran ukazujący panele z bieżącymi parametrami pracy sterownika lub ekran producenta (przeznaczony tylko dla upoważnionych osób, chroniony kodem), na którym wyświetlane są bardziej szczegółowe informacje. Jasność ekranu Funkcja ta pozwala na ustawienie jasności ekranu w trakcie użytkowania sterownika w zakresie 10 do 100%. Wygaszanie ekranu Dzięki tej funkcji można określić jasność ekranu po wygaszeniu sterownika w zakresie 0 do 50%. Czas wygaszania Funkcja pozwala ustawić czas wygaszania ekranu sterownika. Aktualizacja oprogramowania Funkcja pozwala na uaktualnienie/zmianę wersji oprogramowania zainstalowanej aktualnie na sterowniku. UWAGA Aktualizację oprogramowania zaleca się przeprowadzać na wygaszonym kotle. Pendrive na którym ma znaleźć się plik instalacyjny aktualizacji powinien być pusty, najlepiej sformatowany. Należy zwrócić szczególną uwagę na to, aby plik zapisany na pendrive ie miał dokładnie taką samą nazwę jak plik który pobieramy aby nie został nadpisany. 22

23 Sposób 1: Pendrive z oprogramowaniem należy umieścić w porcie USB sterownika. Następnie wybieramy opcję Aktualizacja oprogramowania (w ustawieniach ekranu). Potwierdzamy ponowne uruchomienie się sterownika. o Sterownik się restartuje. o Pojawia się ekran startowy sterownika z wersją programu modułu oraz wyświetlacza. o Aktualizacja oprogramowania rozpoczyna się automatycznie. o Wersja oprogramowania modułu i wyświetlacza muszą się pokrywać. o Kiedy na wyświetlaczu sterownika pojawia się widok ekranu głównego, oznacza to, że aktualizacja została zakończona. Po zakończonej aktualizacji trzeba usunąć pendrive z oprogramowaniem z portu USB sterownika. Sposób 2: Pendrive z oprogramowaniem należy umieścić w porcie USB sterownika. Następnie trzeba zresetować urządzenie poprzez zanik i powrót napięcia. Kiedy sterownik uruchomi się ponownie, należy czekać aż rozpocznie się proces aktualizacji oprogramowania. o Dalszy proces przebiega tak samo jak opisano w Sposobie Menu instalatora Menu instalatora jest przeznaczone do obsługi przez osoby z odpowiednimi kwalifikacjami i służy głównie do ustawień dodatkowych funkcji sterownika takich jak parametry kotła, dodatkowe zawory, dodatkowe pompy itd. oraz do szczegółowych ustawień podstawowych funkcji. 4.4 Funkcje sterownika menu instalatora, strona: Menu serwisowe Funkcje znajdujące się w menu serwisowym przeznaczone są jedynie dla serwisantów z odpowiednimi kwalifikacjami. Wejście do tego menu zabezpieczone jest kodem. Taki kod posiada Firma Tech Ustawienia czasu MENU GŁÓWNE USTAWIENIA CZASU Ustawienia zegara Ustawienia daty Funkcja ta służy ustawieniu aktualnego czasu. Ustawienia zegara Parametr ten służy do ustawienia aktualnej godziny. Przy użyciu ikon:, ustawiamy osobno godzinę i minuty. Ustawienia daty Parametr ten służy do ustawienia aktualnej daty. Przy użyciu ikon:, ustawiamy osobno rok, miesiąc i dzień. 23

24 Wybór języka Użytkownik dokonuje wyboru wersji językowej sterownika Informacje o programie Opcja umożliwia podgląd numeru wersji oprogramowania w sterowniku informacja taka jest konieczna przy ewentualnym kontakcie z serwisantem Ustawienia fabryczne Regulator jest wstępnie skonfigurowany do pracy. Należy go jednak dostosować do własnych potrzeb. W każdej chwili możliwy jest powrót do ustawień fabrycznych. Załączając opcje ustawienia fabryczne, traci się wszystkie własne nastawienia kotła (zapisane w menu użytkownika) i zostają przywrócone ustawienia producenta. Od tego momentu można na nowo ustawiać własne parametry kotła. 24

25 \ FUNKCJE STEROWNIKA MENU INSTALATORA Menu instalatora jest przeznaczone do obsługi przez osoby z odpowiednimi kwalifikacjami i służy głównie do ustawień dodatkowych funkcji sterownika takich jak parametry kotła, dodatkowe zawory, dodatkowe pompy itd. oraz do szczegółowych ustawień podstawowych funkcji (np..: parametry zaworów wbudowanych). Strona Wybór algorytmu pracy 26 Parametry rozpalania 26 Parametry wygaszania 27 Współczynnik podajnika wewnętrznego 27 Wentylator wyciągowy 27 Parametry bufora 28 Ustawienia zaworów 28 MENU GŁÓWNE MENU INSTALATORA Urządzenie dodatkowe 1, 2 37 Urządzenie dodatkowe 1, 2 37 Komunikacja z regulatorem pokojowym RS 41 Regulator pokojowy 41 Kalibracja poziomu paliwa 42 Czyszczenie 42 Korekcja temperatury zewnętrznej 43 Tryb Eco 43 Historia alarmów 45 Moduł GSM 45 Moduł Ethernet Ethernet 45 Ustawienia fabryczne 47 25

26 4.4.1 Wybór algorytmu pracy Dostęp do tego podmenu chroniony jest hasłem. MENU INSTALATORA WYBÓR ALGORYTMU PRACY Praca standard Praca automatyczna PID Funkcja ta służy do wyboru algorytmu pracy sterownika. W zależności od zadanego algorytmu pracy, zmianie ulegną kolejne fazy pracy kotła. 4.2 Fazy pracy sterownika, strona: Parametry rozpalania MENU INSTALATORA PARAMETRY ROZPALANIA Czas przedmuchu Czas zasypu wstępnego Obroty wentylatora Maksymalny czas pracy grzałki Parametry rozpalania dotyczą szczegółowych ustawień procesu rozpalania. Należy dostosować ustawienia do rodzaju stosowanego opału. Czas przedmuchu Funkcja służąca do ustawienia czasu przedmuchu w rozpalaniu. Czas zasypu wstępnego Parametr ten określa czas drugiego etapu fazy rozpalania, w trakcie którego następuje podsyp paliwa na palenisko. Obroty wentylatora Dzięki tej funkcji można określić siłę nadmuchu wentylatorów w trzecim etapie procesu rozpalania. W pozostałych etapach fazy rozpalania praca wentylatorów jest regulowana przez sterownik. Maksymalny czas pracy grzałki Parametr ten dotyczy trzeciego etapu fazy rozpalania, w czasie którego włącza się grzałka (zapalarka) i pozostaje włączona do momentu wykrycia ognia przez czujnik ognia. W przypadku jednak, gdy płomień nie pojawia się przez dłuższy czas, grzałka zostaje wyłączona, następuje ponownie proces podsypu (jednakże trwający jedynie połowę czasu ustawionego przez użytkownika). Grzałka zostaje załączona ponownie. Jeśli płomień zostanie wykryty faza rozpalania przechodzi do ostatniego etapu Opóźnienie. W przypadku, gdy po drugiej próbie rozpalania ogień się nie pojawi, po czasie zabezpieczenia grzałki faza rozpalania zostaje przerwana a na wyświetlaczu pojawia się komunikat o nieudanym rozpalaniu. 26

27 4.4.3 Parametry wygaszania MENU INSTALATORA PARAMETRY WYGASZANIA Czas wypalania paliwa Zabezpieczenie wygaszania Bieg nadmuchu wygaszania Parametry wygaszania dotyczą ustawień sterownika w trakcie fazy wygaszania. Czas wypalania paliwa Parametr ten określa czas trwania ostatniego etapu fazy wygaszania, w trakcie którego wentylatory pracują z maksymalną mocą. Celem tego etapu jest oczyszczenie paleniska. Zabezpieczenie wygaszania Parametr ten określa czas trwania pierwszego etapu fazy wygaszania, w trakcie którego podajnik zostaje wyłączony a wentylatory pracują zgodnie z ustawieniami użytkownika. Celem tego etapu jest wypalenie resztek paliwa. Bieg nadmuchu wentylatora Dzięki tej funkcji użytkownik może ustawić siłę nadmuchu wentylatorów w trakcie pierwszego etapu fazy wygaszania Współczynnik podajnika wewnętrznego Wartość definiująca o ile (procent) dłużej podajnik wewnętrzny będzie pracował od zewnętrznego Wentylator wyciągowy MENU INSTALATORA WENTYLATOR WYCIĄGOWY Minimum robocze wentylatora Maksimum robocze wentylatora UWAGA Sterownik może być opcjonalnie wypozażony w moduł dodatkowy SWW 1, po komunikacji RS. Urządzenie dodatkowe mające na celu poprawę ciągu kominowego. Urządzenie sterowane jest przez moduł dodatkowy SWW 1 po komunikacji RS, automatycznie dostosowując swoją szybkość obrotową do mocy palnika. Wentylator pracuje we wszystkich stanach pracy kotła a więc w Rozpalaniu, Pracy oraz Wygaszaniu. Minimum robocze wentylatora Minimalna prędkość wentylatora wyciągowego przy minimalnej mocy palnika. Maksimum robocze wentylatora Maksymalna prędkość wentylatora wyciągowego przy maksymalnej mocy palnika. UWAGA Zakres roboczy Maksimum niemoże być niższy od Minimum. Po podłączeniu modułu, aktualizacja zakresów może potrwac kilka minut. 27

28 4.4.6 Parametry bufora MENU INSTALATORA PARAMETRY BUFORA Bufor Temperatura zadana górna Temperatura zadana dolna Funkcja CWU Parametry tego podmenu pozwalają dostosować ustawienia pracy sterownika w przypadku zastosowania w instalacji bufora. Bufor Po załączeniu funkcji bufor (zaznaczenie opcji Załączony) pompa C.O. będzie pełnić rolę pompy bufora, w którym zamontowane są dwa czujniki górny (C1) oraz dolny (C2). Pompa będzie pracować aż do osiągnięcia parametrów zadanych. Po spadku temperatury poniżej wartości zadanej bufora góra urządzenie załączy się ponownie. Zaznaczenie opcji Załączony spowoduje automatyczne przestawienie wyboru czujnika C.O. dla zaworu funkcję tego czujnika będzie pełnił czujnik dodatkowy 1. Temperatura zadana górna Funkcja umożliwia ustawienie temperatury zadanej bufora góra (czujnik C1 powinien być umieszczony w górnej części zbiornika). Temperatura ta określa, czy bufor jest dogrzany czy nie. Temperatura zadana dolna Opcja umożliwia ustawienie temperatury zadanej bufora dół (czujnik powinien być umieszczony w dolnej części zbiornika). Funkcja C.W.U. Przy zastosowaniu bufora konieczne jest określenie, w jaki sposób podłączony jest bojler: z bufora opcję zaznaczamy w sytuacji, gdy bojler C.W.U. jest wbudowany w bufor lub podpięty bezpośrednio do bufora. Po zaznaczeniu tej opcji pompa C.W.U. będzie brała pod uwagę wartość z czujnika bufora. z kotła opcję zaznaczamy w przypadku podłączenia bojlera C.W.U. bezpośrednio do kotła (oddzielny obieg w stosunku do bufora). Po zaznaczeniu tej opcji pompa C.W.U. będzie brała pod uwagę wartość z czujnika C.O Ustawienia zaworów MENU INSTALATORA USTAWIENIA ZAWORÓW Zawór wbudowany Zawór 1 Zawór 2 Sterownik ST 976 posiada wbudowany moduł sterujący zaworem mieszającym. Można także podłączyć do niego dwa dodatkowe moduły sterujące zaworami (np.: ST 431N). Do obsługi zaworów służy szereg parametrów, co pozwala dostosować ich działanie do indywidualnych potrzeb. Po załączeniu wybranego zaworu na ekranie wyświetlacza sterownika ukazuje się dodatkowe menu z parametrami zaworów. 28

29 Zawór wbudowany, Zawór dodatkowy 1,2 Temperatura zadana zaworu Histereza zaworu Czas otwarcia Typ zaworu Regulator pokojowy Pogodówka Tygodniówka USTAWIENIA ZAWORÓW ZAWÓR WBUDOWANY ZAZWÓR 1,2 * Załącz zawór Pompa zaworu Ochrona powrotu Ochrona kotła** Kierunek otwierania Skok jednostkowy Minimalne otwarcie Współczynnik proporcjonalności Wybór czujnika C.O. Kalibracja Przerwa pomiaru Zamykanie zaworu Ustawienia fabryczne Wyłącz zawór* * Menu zaworów dodatkowych widoczne po zarejestrowaniu modułu **Parametr widoczny przy ustawieniu zaworu wbudowanego jako zawór C.O. 29

30 Rejestracja W przypadku stosowania zaworów dodatkowych ustawienie poszczególnych parametrów możliwe jest jedynie po dokonaniu rejestracji zaworu przez wprowadzenie numeru modułu. Jeżeli zawór jest w postaci ST 431N RS należy go rejestrować. Kod do rejestracji znajduje się na tyle obudowy lub w informacjach o oprogramowaniu (Zawór ST 431N: MENU > Informacje o programie). Pozostałe ustawienia zaworu dodatkowego, znajdują się w Menu serwis. Sterownik ST 431N należy wybrać jako podrzędny i wybrać czujniki, w zależności od użytkowania. Załącz / Wyłącz zawór Funkcja umożliwia czasowe wyłączenie obsługi zaworu. Temperatura zaworu zadana Za pomocą tej opcji ustawia się żądaną temperaturę, którą zawór ma za zadanie utrzymywać. Podczas prawidłowej pracy temperatura wody za zaworem będzie dążyła do zadanej zaworu. Histereza zaworu Opcja ta służy do ustawienia histerezy temperatury zadanej zaworu. Jest to różnica pomiędzy temperaturą zadaną (czyli żądaną zaworu) a temperaturą po osiągnięciu której zawór zacznie się przymykać lub otwierać. Przykład: Temperatura zadana zaworu. 50 C Histereza 2 C Zatrzymanie zaworu 50 C Zamykanie zaworu 48 C Otwieranie zaworu 52 C Gdy temperatura zadana ma wartość 50 C, a histereza wynosi 2 C, zawór zatrzyma się w jednej pozycji po osiągnięciu temperatury 50 C, w momencie obniżenia temperatury do 48 C zacznie się otwierać, a po osiągnięciu 52 C rozpocznie się przymykanie zaworu w celu obniżenia temperatury. Czas otwarcia Parametr określający czas, jaki jest potrzebny siłownikowi zaworu, aby otworzyć zawór od pozycji 0% do 100%. Czas ten należy dobrać zgodnie z posiadanym siłownikiem zaworu (podany na tabliczce znamionowej). Typ zaworu ZAWÓR WBUDOWANY/ ZAWÓR DODATKOWY 1, 2 TYP ZAWORU C.O. Podłogowy Za pomocą tego ustawienia użytkownik dokonuje wyboru rodzaju sterowanego zaworu pomiędzy: o o C.O. ustawiamy, gdy chcemy regulować temperaturę na obiegu C.O. za pomocą czujnika zaworu. Czujnik zaworu umieścić należy za zaworem mieszającym na rurze zasilającej. PODŁOGOWY ustawiamy, gdy chcemy regulować temperaturę na obiegu ogrzewania podłogowego. Typ podłogowy zabezpiecza instalację podłogową przed niebezpiecznymi temperaturami. Jeśli rodzaj zaworu jest ustawiony, jako C.O. a zostanie on podłączony do instalacji podłogowej, to może grozić to zniszczeniem delikatnej instalacji podłogowej. 30

31 Regulator pokojowy Sterowanie bez pokojówki ZAWÓR WBUDOWANY / ZAWÓR DODATKOWY 1, 2 REGULATOR POKOJOWY Regulator TECH RS standard Regulator TECH RS proporcjonalny Regulator standard zaworu Obniżenie pokojówki Zamykanie zaworu Różnica temperatury pokoju Zmiana temperatury zadanej W tej funkcji użytkownik ma możliwość wyboru oraz skonfigurowania pracy regulatora pokojowego, który ma sterować pracą zaworu. Sterowanie bez pokojówki Opcję tą należy zaznaczyć, gdy nie chcemy aby regulator pokojowy miał wpływ na pracę zaworu. Regulator TECH RS standard Opcję tą zaznaczamy jeśli zaworem ma sterować regulator pokojowy wyposażony w komunikację RS. Po zaznaczeniu tej funkcji regulator będzie pracował zgodnie z parametrem Obniżenie pokojówki. Regulator TECH RS proporcjonalny Załączenie tego regulatora pokojowego umożliwia podgląd aktualnych temperatur kotła, bojlera oraz zaworów. Regulator ten należy podłączyć do gniazda RS sterownika ST 976. Po wybraniu tego typu pokojówki zawór będzie pracował według parametrów Zmiana zadanej zaworu oraz Różnica temperatur pomieszczenia (parametry, które pojawią się w podmenu po zaznaczeniu tej opcji). Regulator standard zaworu Opcję tę zaznaczamy jeśli zaworem ma sterować regulator pokojowy dwustanowy (niewyposażony w komunikację RS). Po zaznaczeniu tej funkcji w tym podmenu pojawi się opcja Obniżenie pokojówki. Obniżenie pokojówki UWAGA Parametr dotyczy funkcji Regulator TECH RS standard i Regulator standrard. W tym ustawieniu należy ustawić wartość, o którą zawór obniży swoją zadaną temperaturę, w momencie kiedy zostanie osiągnięta temperatura zadana na regulatorze pokojowym (dogrzanie pomieszczenia). Zamykanie zaworu Funkcja umożliwiająca zamknięcie zaworu. 31

32 Różnica temperatury pokoju UWAGA Parametr dotyczy funkcji Regulator TECH RS proporcjonalny. Ustawienie to określa jednostkową zmianę aktualnej temperatury pokojowej (z dokładnością do 0,1⁰C), przy której nastąpi określona zmiana temperatury zadanej zaworu. Zmiana temperatury zadanej UWAGA Parametr dotyczy funkcji Regulator TECH RS proporcjonalny. Ustawienie to określa o ile stopni temperatura zaworu zwiększy się lub zmaleje przy jednostkowej zmianie temperatury pokojowej (patrz: Różnica temperatur pomieszczenia). Funkcja ta aktywna jest tylko z regulatorem pokojowym TECH i jest ściśle związana z parametrem Różnica temperatur pomieszczenia. Przykład: USTAWIENIA: Różnica temperatur pokoju 0,5 C Zmiana temperatury zadanej zaworu 1 C Temperatura zadana zaworu 40 C Temperatura zadana regulatora pokojowego 23 C Przypadek 1: Jeżeli temperatura pokojowa wzrośnie do 23,5 C (o 0,5 C powyżej temperatury zadanej pokoju) to zawór przymknie się do zadanej 39 C (o 1 C). Przypadek 2: Jeżeli temperatura pokojowa spadnie do 22 C (o 1 C poniżej temperatury zadanej pokoju) to zawór uchyli się do zadanej 42 C (o 2 C ponieważ na każde 0,5 C różnicy temperatury pokoju, temperatura zadana zaworu zmienia się o 1 C). Pogodówka ZAWÓR WBUDOWANY / ZAWÓR DODATKOWY 1, 2 POGODÓWKA Wyłączona Załączona Krzywa grzewcza Aby funkcja pogodowa była aktywna należy umieścić czujnik zewnętrzny w nienasłonecznionym i nienarażonym na wpływy atmosferyczne miejscu. Po zainstalowaniu i podłączeniu czujnika należy załączyć funkcję Pogodówka w menu sterownika. Krzywa grzania Krzywa grzania jest to krzywa, według której wyznacza się temperaturę zadaną sterownika na podstawie temperatury zewnętrznej. Aby zawór pracował prawidłowo, ustawia się temperaturę zadaną (za zaworem) dla czterech pośrednich temperatur zewnętrznych: 20 C, 10 C, 0 C oraz 10 C. 32

33 Programowanie krzywej grzewczej pogodówki: Należy załączyć opcję Krzywa grzewcza. Przy użyciu ikon:, należy wybrać próg temperatury zewnętrznej. Następnie ustawiamy żądaną temperaturę zadaną dla wybranego progu, przy pomocy:. Po ustawieniu krzywej grzewczej, wybieramy:. Tygodniówka zaworu Funkcja tygodniówka umożliwia zaprogramowanie odchyłek temperatury zadanej zaworu w poszczególnych dniach tygodnia w konkretnych godzinach. Zadawane odchyłki temperatury zawierają się w zakresie +/ 10⁰C. Aby załączyć sterowanie tygodniowe należy wybrać i zaznaczyć Tryb 1 lub Tryb 2. Szczegółowe nastawy tych trybów znajdują się w kolejnych punktach podmenu: Ustaw tryb 1 oraz Ustaw tryb 2. Sposób ustawiania sterowania tygodniowego przedstawiony został w punkcie Tygodniówka kotła, strona: 18 Pompa zaworu Zawsze załączona Zawsze wyłączona ZAWÓR WBUDOWANY / ZAWÓR DODATKOWY 1, 2 POMPA ZAWORU Załączona powyżej progu Tylko pompa Antystop pomp Pokojówka pompa zaworu Zamykanie poniżej progu Temperatura załączenia Zawsze załączona Pompa pracuje przez cały czas niezależnie od temperatur. Zawsze wyłączona Pompa jest wyłączona na stałe a regulator steruje tylko pracą zaworu. 33

34 Załączona powyżej progu Pompa załącza się powyżej ustawionej temperatury załączenia. Jeżeli pompa ma się załączać powyżej progu, to należy również ustawić progową temperaturę załączenia pompy. Brana jest pod uwagę wartość z czujnika C.O. Tylko pompa Po załączeniu tej opcji sterownik steruje tylko pompą, natomiast zawór nie jest sterowany. Antystop pomp Po załączeniu tej opcji pompa zaworu będzie się załączała co 10 dni na 2 minuty. Zapobiega to zastaniu wody w instalacji poza sezonem grzewczym. Pokojówka pompa zaworu Opcja po załączeniu której pokojówka przy dogrzaniu wyłączy pompę. Zamykanie poniżej progu temperatury Po aktywowaniu tej funkcji (zaznaczenie opcji Załączony) zawór pozostanie zamknięty dopóki czujnik kotła nie osiągnie wartości temperatury załączenia pomp. UWAGA Jeśli modułem zaworu dodatkowego jest model i 1 można funkcje antystop pomp oraz zamknięcie poniżej progu ustawić bezpośrednio z menu podrzędnego modułu. Temperatura załączenia pomp Opcja ta dotyczy pompy działającej powyżej progu. Pompa zaworu będzie się załączać po osiągnięciu przez czujnik kotła wartości temperatury załączenia pomp. Ochrona powrotu ZAWÓR WBUDOWANY / ZAWÓR DODATKOWY 1, 2 OCHRONA POWROTU Wyłączona Załączona Minimalna temperatura powrotu Funkcja ta pozwala na ustawienie ochrony kotła przed zbyt chłodną wodą powracającą z głównego obiegu, która mogłaby być przyczyną korozji niskotemperaturowej kotła. Ochrona powrotu działa w ten sposób, że gdy temperatura jest zbyt niska, to zawór przymyka się do czasu, aż krótki obieg kotła osiągnie odpowiednią temperaturę. Minimalna temperatura powrotu Użytkownik nastawia minimalną dopuszczalną temperaturę powrotu, po osiągnięciu której zawór się przymknie. 34

35 Ochrona kotła ZAWÓR WBUDOWANY OCHRONA KOTŁA Wyłączona Załączona Temperatura maksymalna Ochrona przed zbyt wysoką temperaturą C.O. ma na celu niedopuszczenie do niebezpiecznego wzrostu temperatury kotła. Użytkownik ustawia maksymalną dopuszczalną temperaturę kotła. W przypadku niebezpiecznego wzrostu temperatury zawór zaczyna się otwierać na instalację domu w celu schłodzenia kotła. Funkcja ta załączona jest na stałe. Temperatura maksymalna Użytkownik nastawia maksymalną dopuszczalną temperaturę C.O., po osiągnięciu której zawór się otworzy. Kierunek otwierania ZAWÓR WBUDOWANY KIERUNEK OTWEIRANIA Lewo Prawo Jeśli po podłączeniu zaworu do sterownika okaże się, że miał być on podłączony odwrotnie, to nie trzeba przełączać przewodów zasilających, lecz istnieje możliwość zmiany kierunku otwierania zaworu, przez zaznaczenie wybranego kierunku: Prawo lub Lewo. Skok jednostkowy Jest to maksymalny skok jednorazowy (otwarcia lub przymknięcia), jaki zawór może wykonać podczas jednego próbkowania temperatury. Jeśli temperatura zbliżona jest do zadanej, to skok ten jest obliczany na podstawie parametru współczynnik proporcjonalności. Im skok jednostkowy jest mniejszy, tym precyzyjniej można osiągnąć zadaną temperaturę, lecz zadana ustala się przez dłuższy czas. Minimalne otwarcie Parametr w którym określa się, jakie zawór może mieć najmniejszy procent otwarcia. Dzięki temu parametrowi możemy zostawić zawór minimalnie uchylony, żeby zachować najmniejszy przepływ. Współczynnik proporcjonalności Współczynnik proporcjonalności jest używany do określania skoku zaworu. Im bliżej temperatury zadanej tym skok jest mniejszy. Jeżeli współczynnik ten będzie wysoki, zawór szybciej będzie osiągał zbliżone do odpowiedniego otwarcie, będzie jednak ono mało precyzyjne. Procent jednostkowego otwarcia jest obliczany na podstawie wzoru: współczynnik proporcjonalności PROCENT JEDNOSTKOKWEGO OTWARCIA temp. zadana temp. czujnika 10 35

36 Wybór czujnika C.O. Funkcja umożliwia wybór czujnika, który ma pełnić funkcję czujnika C.O. może to być czujnik C.O. lub czujnik dodatkowy. UWAGA Domyślnie wybrany jest czujnik C.O., ale w przypadku aktywacji bufora automatycznie zmieniany jest na czujnik dodatkowy 1. Kalibracja Za pomocą tej funkcji można w dowolnym momencie dokonać kalibracji zaworu wbudowanego. Podczas kalibracji zawór jest ustawiany do pozycji bezpiecznej, czyli dla zaworu C.O. do pozycji pełnego otwarcia, natomiast dla zaworu podłogowego do pozycji zamkniętej. Przerwa pomiaru Parametr ten decyduje o częstotliwości pomiaru (kontroli) temperatury wody za zaworem do instalacji C.O. Jeśli czujnik wskaże zmianę temperatury (odchyłkę od zadanej), wówczas elektrozawór uchyli się lub przymknie o ustawiony skok, aby powrócić do temperatury zadanej. Zamykanie Parametr w którym jest ustawiane zachowanie zaworu w trybie C.O. po jego wyłączeniu. Załączenie opcji powoduje zamykanie zaworu, a wyłączenie otwieranie. Ustawienia fabryczne Parametr ten pozwala powrócić do ustawień danego zaworu zapisanych przez producenta. Przywrócenie ustawień fabrycznych nie zmienia ustawionego typu zaworu (C.O. lub podłogowy). Usunięcie zaworu UWAGA Opcja dostępna tylko w przypadku stosowania zaworu dodatkowego (zastosowanie modułu zewnętrznego). Funkcja ta służy do całkowitego usunięcia zaworu z pamięci sterownika. Usunięcie zaworu wykorzystuje się np. przy demontażu zaworu lub wymianie modułu (konieczna jest wtedy ponowna rejestracja nowego modułu). 36

37 4.4.8 Urządzenie dodatkowe 1, 2 Parametry tego podmenu służą do ustawienia pracy urządzenia podpiętego do wejścia styku dodatkowego. Po wyborze rodzaju urządzenia na ekranie wyświetlacza pojawi się dodatkowe menu ukazujące szereg parametrów podłączanej pompy dodatkowej. Pompa wyłączona MENU INSTALATORA URZĄDZENIE DODATKOWE RODZAJ POMPY Pompa C.O. Pompa C.W.U Pompa cyrkulacyjna Pompa podłogowa Alarm Praca zdalna Pompa C.O. Regulator pokojowy URZĄDZENIE DODATKOWE POMPA C.O. Próg temperatury Histereza Wybór czujnika Po zaznaczeniu tej opcji pompa dodatkowa będzie pełnić funkcję dodatkowej pompy C.O.. Pompa ta będzie załączona jeśli temperatura na czujniku przekroczy wartość progu temperatury. Dla prawidłowego działania funkcji należy odpowiednio skonfigurować poniższe parametry: Regulator pokojowy Parametr służący do wyboru regulatora który będzie wysyłał sygnał o dogrzaniu. W momencie dogrzania regulatora pompa przestanie pracować. Próg temperatury Parametr ten pozwala określić temperaturę załączenia pompy dodatkowej pełniącej rolę pompy C.O. w momencie, gdy na wybranym czujniku zostanie osiągnięta pompa załączy się. 37

38 Histereza Opcja ta służy do ustawienia histerezy temperatury progowej dodatkowej pompy C.O. Jest to różnica pomiędzy temperaturą progową a temperaturą wyłączenia. Przykład: Gdy temperatura progowa ma wartość 40 C, a histereza wynosi 5 C. Po osiągnięciu temperatury progowej, czyli 40 C pompa dodatkowa C.O. włącza się. Ponowne wyłączenie pompy C.O. nastąpi po obniżeniu się temperatury do 35 C). Wybór czujnika Parametr ten pozwala wybrać czujnik, którego odczyt ma być brany pod uwagę przy załączaniu pompy dodatkowej C.O.: czujnik CO, CWU, zaworu 1, powrotu, pogodowy, dodatkowy. Pompa C.W.U. Próg temperatury URZĄDZENIE DODATKOWE POMPA C.W.U. Histereza Temperatura zadana Temperatura maksymalna Wybór czujnika 1 Wybór czujnika 2 Po zaznaczeniu tej opcji pompa dodatkowa będzie pełnić funkcję pompy C.W.U.. Pompa ta będzie załączać się po przekroczeniu temperatury progowej na wybranym czujniku 1 i pracować będzie do momentu osiągniecia temperatury zadanej na czujniku 2. Dodatkowo po załączeniu tej funkcji można ustawić alarmową temperaturę na czujniku 1, której osiągnięcie spowoduje uruchomienie procedury awaryjnej. Dla prawidłowego funkcjonowania pompy C.W.U. należy skonfigurować poniższe parametry: Próg załączenia Opcja ta służy do ustawiania temperatury załączenia pompy C.W.U. (temperatura mierzona na czujniku 1 odczytującym wartość ze źródła ciepła kotła). Poniżej nastawionej temperatury urządzenie pozostaje wyłączone, a powyżej tej temperatury urządzenie pracuje aż do osiągnięcia temperatury zadanej. Histereza Opcja ta służy do ustawiania histerezy temperatury zadanej. Po osiągnięciu temperatury zadanej urządzenie wyłącza się. Ponowne jego załączenie nastąpi po spadku temperatury na czujniku do wartości temperatury zadanej obniżonej o wartość histerezy. Przykład: Gdy Temperatura zadana ma wartość 60 C, a histereza wynosi 3 C, wyłączenie urządzenia nastąpi po osiągnięciu temperatury 60 C, natomiast powrót do cyklu pracy nastąpi po obniżeniu się temperatury do 57 C. Temperatura zadana Opcja ta służy do ustawiania zadanej temperatury urządzenia wyłączone. Temperatura mierzona jest na czujniku 2. po jego osiągnięciu urządzenie zostaje 38

39 Temperatura maksymalna Opcja służy do ustawienia maksymalnej temperatury na czujniku 1 (odczyt wartości ze źródła ciepła) po jej osiągnięciu urządzenie włączy się niezależnie od aktualnej temperatury na czujniku 2. Funkcja ta chroni kocioł przed przegrzaniem. Wybór czujnika 1 Opcja pozwala określić, z którego czujnika temperatury ma być odczytywana wartość do pracy urządzenia podpiętego do styku dodatkowego źródło ciepła (próg załączenia). Wybór czujnika 2 Opcja pozwala określić, z którego czujnika temperatury ma być odczytywana wartość do pracy urządzenia podpiętego do styku dodatkowego (temperatura zadana). Pompa cyrkulacyjna URZĄDZENIE DODATKOWE POMPA CYRKULACYJNA Czas pracy Czas przerwy Plan pracy Po zaznaczeniu tej opcji urządzenie dodatkowe będzie pełnić funkcję pompy cyrkulacyjnej służącej do sterowania pompą mieszającą ciepłą wodę pomiędzy bojlerem a odbiornikami ciepłej wody użytkowej. Do skonfigurowania pracy służą poniższe parametry: Czas pracy Parametr ten służy do ustawiania czasu pracy pompy w okresie jej aktywności. Czas przerwy Parametr ten służy do określenia czasu pomiędzy kolejnymi uruchomieniami się pompy cyrkulacyjnej, przez który pompa nie będzie pracować. Plan pracy Użytkownik dzięki tej funkcji ustawia dobowy cykl aktywacji lub postoju pompy z dokładnością 30 minut. W wyznaczonych okresach aktywności pompa będzie załączać się z częstotliwością ustawioną w parametrze Czas przerwy na czas ustawiony w parametrze Czas pracy. Programowanie planu pracy przebiega tak jak w przypadku pracy kotła: Plan pracy kotła, strona: 17 39

40 Pompa podłogowa URZĄDZENIE DODATKOWE POMPA PODŁOGOWA Regulator pokojowy Temperatura minimalna Temperatura maksymalna Wybór czujnika 1 Wybór czujnika 2 Po zaznaczeniu tej opcji urządzenie dodatkowe będzie pełnić funkcję pompy podłogowej służącej do sterowania pompą obsługującą instalacje podłogową. Do skonfigurowania pracy służą poniższe parametry: Regulator pokojowy Parametr służący do wyboru regulatora który będzie wysyłał sygnał o dogrzaniu. W momencie dogrzania regulatora pompa przestanie pracować. Próg temperatury Parametr ten służy do ustawiania temperatury załączenia pompy podłogowej. Temperatura mierzona jest na kotle. Temperatura maksymalna Parametr ten służy do określenia temperatury po której osiągnięciu pompa się wyłączy. Wybór czujnika 1 Opcja pozwala określić, z którego czujnika temperatury ma być odczytywana wartość do pracy urządzenia podpiętego do styku dodatkowego źródło ciepła (próg załączenia). Wybór czujnika 2 Opcja pozwala określić, z którego czujnika temperatury ma być odczytywana wartość do pracy urządzenia podpiętego do styku dodatkowego (temperatura zadana). Alarm Jeżeli użytkownik ma zainstalowany w domu alarm, po zaznaczeniu tej opcji i podłączeniu go do styku dodatkowego sterownika, może synchronizować się on z alarmami występującymi na urządzeniu. Przykład: Jeżeli użytkownik ma w mieszkaniu zainstalowany alarm posiadający sygnalizatory wewnątrz obiektu, to w momencie kiedy na sterowniku wystąpi błąd, np. nie uda się rozpalanie, uaktywni się alarm budynku i sygnalizatory te się załączą. Praca zdalna Po załączeniu tej opcji, można sterować wyjściem dodatkowym za pośrednictwem strony internetowej. 40

41 4.4.9 Komunikacja z regulatorem pokojowym RS Załączenie funkcji umożliwia podgląd oraz zmianę podstawowych parametrów kotła za pośrednictwem Regulatora pokojowego RS. Opcja umożliwia również sterowanie zaworem za pomocą Regulatora RS w taki sposób aby nie wpływała na niego temperatura pokoju. Należy pamiętać iż do sterowania zaworem konieczna jest również aktywacja oraz ustawienie funkcji regulatora w zaworze Regulator pokojowy MENU INSTALATORA REGULATOR POKOJOWY Regulator TECH RS Regulator standard Pokojówka pompa C.O. Obniżenie pokojówki Funkcja ta służy ustawieniu parametrów pracy regulatora pokojowego podłączonego do sterownika kotła pelletowego. Aby współpraca z regulatorem pokojowym była aktywna należy po podłączeniu aktywować ją zaznaczając odpowiedni rodzaj regulatora. Do sterownika można podłączyć maksymalnie dwa regulatory pokojowe. Regulator TECH RS Opcję ta zaznaczamy jeśli do sterownika podpięty zostanie regulator pokojowy wyposażony w komunikację RS. Taki regulator umożliwia podgląd aktualnych wartości parametrów kotła oraz zmianę niektórych ustawień, np.: temperatura zadana kotła, temperatura zadana C.W.U.. Regulator standard Jeśli do sterownika podłączony został regulator pokojowy dwustanowy zaznaczamy opcję Regulator standard. Taki rodzaj regulatora pokojowego umożliwia przesłanie do głównego sterownika informacji o dogrzaniu lub niedogrzaniu pomieszczenia. Pokojówka pompa C.O. Jeśli zaznaczymy tę opcję sygnał z regulatora pokojowego o dogrzaniu pomieszczenia spowoduje wyłączenie pompy C.O.. Obniżenie pokojówki UWAGA Parametr dotyczy funkcji Regulator standard i Regulator TECH z komunikacją RS. W tym ustawieniu należy ustawić wartość, o którą kocioł obniży swoją zadaną temperaturę, w momencie kiedy zostanie osiągnięta temperatura zadana na regulatorze pokojowym (dogrzanie pomieszczeń). Obniżenie temperatury nie będzie jednak niższe od minimalnej temperatury zadanej C.O.. 41

42 Przykład: Temperatura zadana kotła 55 C Obniżenie pokojówki 15 C Minimalna temperatura zadana kotła 45 C Temperatura zadana na kotle po dogrzaniu pomieszczeń 45 C Po osiągnięciu temperatury zadanej w mieszkaniu (sygnał z regulatora pokojowego o dogrzaniu pomieszczeń), temperatura zadana na kotle obniży się do poziomu 45 C, czyli tylko o 10 C pomimo, że wartość obniżenia pokojówki wynosi 15 C Kalibracja poziomu paliwa MENU INSTALATORA KALIBRACJA POZIOMU PALIWA Zasobnik pełny Zasobnik pusty Prawidłowe przeprowadzenie procesu kalibracji paliwa pozwoli na bieżący podgląd aktualnego poziomu paliwa na wyświetlaczu sterownika. Pierwszym krokiem prawidłowo przeprowadzonej kalibracji paliwa jest napełnienie zbiornika paliwa. Następnie należy zaznaczyć opcję: Zasobnik pełny, sterownik zapamięta wtedy poziom paliwa jako pełny (100%). Gdy paliwo w zasobniku się skończy (po określonym czasie pracy kotła, zależnym od pojemności zbiornika), należy zaznaczyć opcję: Zasobnik pusty. W taki sposób sterownik zostaje skalibrowany, będzie od tej pory automatycznie informował użytkownika o aktualnym poziomie paliwa. Kalibracji takiej dokonuje się zwykle jednorazowo. Przy następnym uzupełnianiu opału wystarczy wybrać i zaznaczyć opcję Zasobnik napełniony w menu głównym, po czym sterownik na nowo zapisze poziom 100% paliwa w zasobniku. Po wybraniu na ekranie głównym panelu z odczytem poziomu paliwa, użytkownik uzyskuje informację o szacowanej procentowej ilości paliwa oraz przewidywanym czasie (dni i godziny) pozostałym do opróżnienia podajnika Czyszczenie MENU INSTALATORA CZYSZCZENIE Okres czyszczenia Ruszt po wygaszaniu* Ruszt w pracy* Ruszt przerwa w pracy* * Parametr widoczny wyłącznie w przypadku załączenia rusztu w menu serwisowym 42

43 Okres czyszczenia Parametr ten określa częstotliwość uruchamiania procesu czyszczenia, polegającego na wygaszeniu kotła oraz na ponownym rozpaleniu. Jeśli czas zostanie ustawiony na 0 czyszczenie będzie nieaktywne. W przypadku wykorzystywania rusztu proces ten będzie uwzględniał tę funkcję. Ruszt po wygaszaniu Funkcja załączająca ruszt po wygaszeniu kotła. Czas pracy rusztu ustawiany jest w menu serwisowym. Po upływie wyznaczonego czasu przekaźnik rusztu zostanie wyłączony. Sterownik pozostanie w stanie rusztu na czas powrotu do pozycji początkowej. Ruszt w pracy Funkcja odpowiedzialna za pracę rusztu podczas pracy. Ruszt okresowo zostaje uruchomiany według parametru Ruszt przerwa w pracy. Ruszt przerwa w pracy Czas oczekiwania do załączenia rusztu w pracy. Parametr widoczny przy załączonej funkcji rusztu w pracy Korekcja temperatury zewnętrznej MENU INSTALATORA KOREKCJA TEMPERATURY ZEWNĘTRZNEJ Wartość korekty Czas uśredniania Funkcja ta służy do korekty czujnika zewnętrznego, dokonuje się jej przy montażu lub po dłuższym użytkowaniu regulatora, jeżeli wyświetlana temperatura zewnętrzna odbiega od rzeczywistej. Użytkownik określa jaka ma być Wartość korekty (zakres regulacji: 10 do +10 C z dokładnością do 1 C) oraz Czas uśredniania, czyli czas przez jaki temperatura jest próbkowana i po którym zostanie ponownie odczytana jej wartość Tryb Eco MENU INSTALA TRYB ECO Wyłączona Załączona Użytkownik może wybrać, czy Tryb Eco ma być załączony czy nie. Proces rozpalania uzależniony jest od wybranego trybu pracy: Ogrzewanie domu Bez regulatora pokojowego i bufora (Tryb Eco): Nie należy załączać tej funkcji, gdyż w takim przypadku pozostaje ona nieaktywna. Przy załączonym regulatorze pokojowym bez bufora (Tryb Eco + Regulator pokojowy): Przy załączonej funkcji regulator pokojowy steruje pracą kotła. Po dogrzaniu pomieszczenia regulator pokojowy wyłącza kocioł, a włącza go gdy temperatura w pomieszczeniu spadnie o zadaną histerezę. Przy wyłączonej funkcji kocioł pracuje w zadanych parametrach pracy. 43

44 Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z kotła lub z bufora): Przy załączonej funkcji bufor steruje pracą kotła. Po dogrzaniu bufora funkcja ta wyłącza kocioł. Przy wyłączonej funkcji kocioł pracuje w zadanych parametrach pracy (wygaszanie i rozpalanie z czujnika C.O.). Funkcja C.W.U. w tym przypadku nie pełni żadnej roli, niemniej jednak powinna ona być załączona odpowiednio w zależności od posiadanej instalacji grzewczej. Priorytet bojlera Bez regulatora pokojowego i bufora (Tryb Eco): Nie należy załączać tej funkcji, gdyż w takim przypadku pozostaje ona nieaktywna. Przy załączonym regulatorze pokojowym bez bufora (Tryb Eco + Regulator pokojowy): Kocioł wygasi się w przypadku osiągnięcia temperatury zadanej C.W.U. oraz otrzymaniu sygnału z regulatora pokojowego o dogrzaniu pomieszczenia. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia Temperatury zadanej C.O. o 5 C. Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z bufora): W przypadku osiągnięcia temperatury zadanej bufora dół (czujnik C2), kocioł rozpocznie proces wygaszania bez względu na osiągniętą temperaturę C.O. oraz C.W.U. Wówczas na ekranie głównym pod przyciskami Rozpalanie/Wygaszanie pojawi się komunikat Bufor dogrzany. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej CO o 5 C. Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z kotła): W przypadku osiągnięcia temperatury zadanej bufora dół (czujnik C2) oraz osiągnięcia temperatury zadanej bojlera, kocioł rozpocznie proces wygaszania bez względu na temperaturę zadaną C.O. Wówczas na ekranie głównym pod przyciskami Rozpalanie/Wygaszanie pojawi się komunikat Dogrzanie bufora oraz Dogrzanie CWU. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia Temperatury zadanej C.O. o 5 C. Pompy równoległe Bez regulatora pokojowego i bufora (Tryb Eco): Nie należy załączać tej funkcji, gdyż w takim przypadku pozostaje ona nieaktywna. Przy załączonym regulatorze pokojowym bez bufora (Tryb Eco + Regulator pokojowy): Kocioł rozpocznie proces wygaszania po osiągnięciu temperatury zadanej C.W.U. oraz otrzymaniu sygnału z regulatora pokojowego o dogrzaniu pomieszczenia. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej C.O. o 5 C. Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z bufora): W przypadku osiągnięcia temperatury zadanej bufora dół (czujnik C2), kocioł rozpocznie proces wygaszania bez względu na osiągniętą temperaturę C.O. oraz C.W.U. Wówczas na ekranie głównym pod przyciskami Rozpalanie/Wygaszanie pojawi się komunikat Bufor dogrzany. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej C.O. o 5 C. Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z kotła): W przypadku osiągnięcia temperatury zadanej bufora dół (czujnik C2) oraz osiągnięcia temperatury zadanej bojlera, kocioł rozpocznie proces wygaszania bez względu na temperaturę zadaną C.O. Wówczas na ekranie głównym pod przyciskami Rozpalanie/Wygaszanie pojawi się komunikat Dogrzanie bufora oraz Dogrzanie C.W.U.. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej C.O. o 5 C. Tryb letni Bez regulatora pokojowego i bufora (Tryb Eco): Kocioł rozpocznie proces wygaszania po osiągnięciu temperatury zadanej C.W.U.. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej CO o 5 C. Przy załączonym regulatorze pokojowym bez bufora (Tryb Eco + Regulator pokojowy): Regulator pokojowy nie będzie wpływał na pracę kotła. Proces wygaszania rozpocznie się po osiągnięciu temperatury zadanej C.W.U.. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej CO o 5 C. 44

45 Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z bufora): W przypadku osiągnięcia temperatury zadanej bufora dół (czujnik C2), kocioł rozpocznie proces wygaszania bez względu na osiągniętą temperaturę C.O. oraz C.W.U. Wówczas na ekranie głównym pod przyciskami Rozpalanie/Wygaszanie pojawi się komunikat Bufor dogrzany. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia temperatury zadanej CO o 5 C. Przy załączonym buforze (Tryb Eco + Bufor + Funkcja C.W.U. z kotła): Kocioł rozpocznie proces wygaszania po osiągnięciu temperatury zadanej CWU. Awaryjne wygaszenie kotła nastąpi również w przypadku przekroczenia Temperatury zadanej CO o 5 C Historia alarmów Opcja umożliwiająca podgląd listy wszystkich alarmów, które wystąpiły w sterowniku. Sprawdzić możemy rodzaj alarmu i przedział czasu w którym miał miejsce, wraz z datą i godziną. Przycisk: przenosi nas do podglądu alarmów które wystąpiły wcześniej Moduł GSM UWAGA Sterowanie tego typu możliwe jest wyłącznie po zakupieniu i podłączeniu do sterownika dodatkowego modułu sterującego ST 65, który nie jest załączany w standardzie do sterownika. MENU INSTALATORA MODUŁ GSM Wyłączony Załączony Jeżeli sterownik jest wyposażony w dodatkowy moduł GSM, to w celu aktywacji tego urządzenia, należy zaznaczyć opcję: Załączony. Moduł GSM jest opcjonalnym urządzeniem współpracującym ze sterownikiem kotła, pozwalającym na zdalną kontrolę pracy kotła przy pomocy telefonu komórkowego. Użytkownik jest informowany wiadomością SMS o każdym alarmie sterownika kotła, a wysyłając odpowiednią wiadomość SMS w dowolnym momencie, otrzymuje wiadomość zwrotną z informacją o aktualnej temperaturze wszystkich czujników. Po wprowadzeniu kodu autoryzacji możliwa jest również zdalna zmiana temperatur zadanych. Moduł GSM może działać również niezależnie od sterownika kotła. Posiada dwa wejścia z czujnikami temperatury, jedno stykowe do wykorzystania w dowolnej konfiguracji (wykrywające zwarcie/rozwarcie styków) oraz jedno sterowane wyjście (np. możliwość podłączenia dodatkowego stycznika do sterowania dowolnym obwodem elektrycznym). Gdy dowolny czujnik temperaturowy osiągnie ustawioną temperaturę maksymalną lub minimalną, moduł automatycznie prześle SMS z taką informacją. Podobnie ma to miejsce w przypadku zwarcia lub rozwarcia wejścia stykowego, co można wykorzystać np. do prostego zabezpieczenia mienia. 45

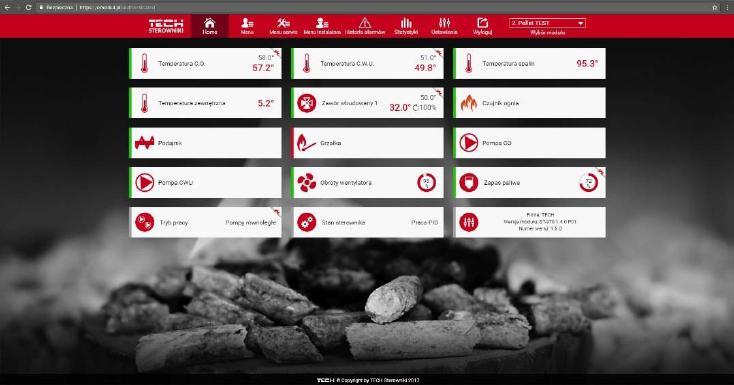

46 Moduł Ethernet UWAGA Sterowanie tego typu możliwe jest wyłącznie po zakupieniu i podłączeniu do sterownika dodatkowego modułu sterującego ST 505, który nie jest załączany w standardzie do sterownika. Rejestracja DHCP MENU INSTALATORA MODUŁ ETHERNET Załącz moduł Adres IP Maska IP Adres bramy Adres DNS Adres MAC Wersja modułu Wyłącz moduł W pierwszej kolejności przystępując do rejestracji modułu, konieczne jest założenie konta na stronie emodul.pl (o ile takiego jeszcze nie mamy). Po prawidłowym podłączeniu modułu internetowego należy wybrać opcję: Załącz moduł. 46

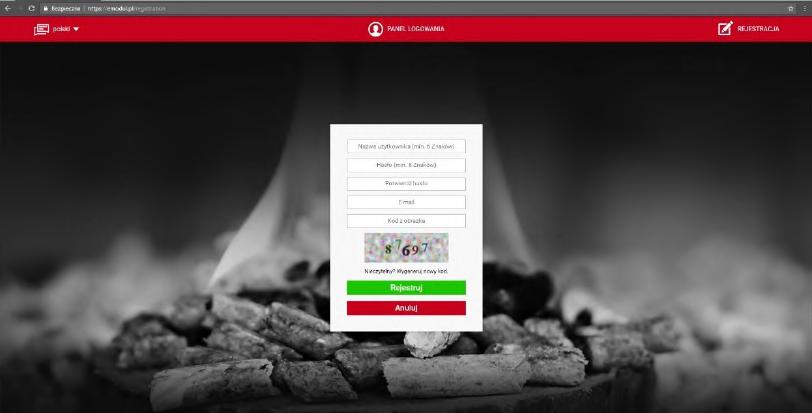

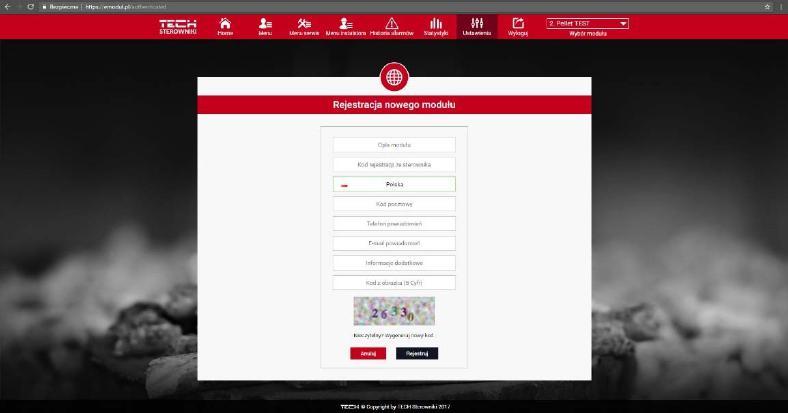

47 Następnie wybieramy: Rejestracja. Wygenerowany zostanie kod rejestracji. Po zalogowaniu się na stronie emodul.pl, w zakładce Ustawienia, wprowadzamy kod który wyświetlił się na sterowniku. Do modułu możemy przypisać dowolną nazwę, opis. Można podać również numer telefonu i adres e mail na które będę wysyłane powiadomienia. Na wpisanie kodu mamy godzinę od jego wyświetlenia, ponieważ po tym czasie traci on swoją ważność. Jeżeli nie przeprowadzimy rejestracji w 60 minut, musimy wygenerować nowy kod. Parametry modułu internetowego takie jakie Adres IP, Maska IP, adres bramy można ustawić ręcznie lub włączyć opcję DHCP. Moduł internetowy to urządzenie pozwalające na zdalną kontrolę pracy kotła przez Internet. Na stronie emodul.pl użytkownik kontroluje na ekranie komputera, tabletu czy smartfonu, stan wszystkich urządzeń instalacji kotła oraz temperatury czujników. Klikając na nie może zmienić ich nastawy pracy, temperatury zadane dla pomp i zaworów itd Ustawienia fabryczne Parametr ten pozwala przywrócić ustawienia producenta w menu instalatora. 47

48 ZABEZPIECZENIA W celu zapewnienia maksymalnie bezpiecznej i bezawaryjnej pracy regulator posiada szereg zabezpieczeń. W przypadku alarmu załącza się sygnał dźwiękowy i na wyświetlaczu pojawia się komunikat. ZABEZPIECZENIE TERMICZNE KOTŁA Jest to dodatkowy czujnik bimetaliczny (umiejscowiony obok czujnika temperatury kotła), odłączający wentylator w razie przekroczenia temperatury 90 C. Jego zadziałanie zapobiega zagotowaniu się wody w instalacji, w przypadku przegrzania kotła bądź uszkodzenia sterownika. Po zadziałaniu tego zabezpieczenia, gdy temperatura opadnie do bezpiecznej wartości, czujnik odblokuje się samoczynnie i sterownik powróci do normalnej pracy. W przypadku uszkodzenia lub przegrzania tego czujnika, wentylator również zostanie odłączony. W przypadku zabezpieczenia kotła w systemie zamkniętym zamiast zabezpieczenia termicznego w postaci termika zastosowany jest ogranicznik temperatury bezpieczeństwa typu STB. AUTOMATYCZNA KONTROLA CZUJNIKA W razie uszkodzenia czujnika temperatury C.O., C.W.U., uaktywnia się alarm dźwiękowy, sygnalizując dodatkowo na wyświetlaczu odpowiednią usterkę, np: Czujnik C.O. uszkodzony. Nadmuch zostaje wyłączony. Pompa jest załączana niezależnie od aktualnej temperatury. W przypadku uszkodzenia czujnika C.O., alarm będzie aktywny do momentu wymiany czujnika na nowy, a kocioł w ogóle nie będzie pracował. Jeżeli uszkodzeniu uległ czujnik C.W.U., należy nacisnąć przycisk, co wyłączy alarm, a sterownik powróci do pracy, z pominięciem trybów związanych z bojlerem. Aby kocioł mógł pracować we wszystkich trybach należy wymienić czujnik na nowy. ZABEZPIECZENIE TERMICZNE KOTŁA (STB) Opcjonalnie przy zamkniętej instalacji C.O., sterownik posiada termostat bezpieczeństwa STB, zabezpieczający kocioł przed nadmiernym przyrostem temperatury. Wzrost temperatury powyżej nastawionej temperatury wyłączenia (fabrycznie 95 o C) powoduje rozwarcie styków w obwodzie zasilania wentylatora. Ponowne załączenie jest możliwe tylko mechanicznie przez naciśnięcie przycisku "reset" w korpusie ogranicznika po ochłodzeniu czujnika. BEZPIECZNIK Regulator posiada wkładkę topikową rurkową WT 6.3A, zabezpieczającą sieć. UWAGA Stosowanie bezpiecznika o większej wartości może spowodować uszkodzenie sterownika. 48

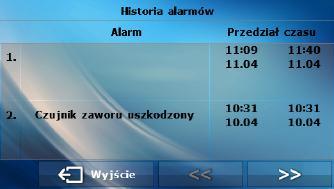

49 ALARMY Możliwa przyczyna Sposób postępowania niewłaściwa konfiguracja urządzenia z przypisanym czujnikiem czujnik niepodpięty mechaniczne uszkodzenie nieprawidłowe przedłużenie czujnika brak styku lub zwarcie czujnika sprawdzić połączenia na kostkach upewnić się, że połączenie przewodu czujnika w żadnym miejscu nie jest przerwane, czy nie występuje zwarcie skontrolować stan izolacji sprawdzić czy czujnik jest sprawny (podłączyć chwilowo w miejscu czujnika inny czujnik i sprawdzić poprawność wskazań) przywrócić ustawienia fabryczne wymiana czujnika jeśli alarm dalej występuje zaleca się skontaktować z serwisantem *uszkodzenie czujnika, który nie jest używany (aktywny) nie wywoła alarmu źle zainstalowany czujnik C.O. może zwiastować uszkodzenie MOSFETA błędnie dobrany kondensator wentylatora zbyt mało paliwa w zasobniku nieodpowiednie ustawienia podsypu i nadmuchu uszkodzenie zapalarki sprawdzenie poprawności zainstalowania i umiejscowienia czujnika C.O. kontakt z serwisantem sprawdzić czy w zasobniku jest paliwo sprawdzić czy kąt rury zasypującej jest odpowiedni sprawdzić czy rura podajnika jest drożna (załączając go w pracy ręcznej) sprawdzić czy zachowany jest dobry podsyp i nadmuch sprawdzić moc nadmuchu w rozpalaniu sprawdzić sprawność zapalarki w palnikach serii ignis oczyścić ruszt palnika 49

50 DANE TECHNICZNE L.p Wyszczególnienie Jednostka 1 Zasilanie V 230 +/ 10% /50Hz 2 Pobór mocy W 9 3 Temperatura otoczenia O C Obciążenie wyjścia pompy obiegowej A 0,5 5 Obciążenie wyjścia nadmuchu A 0,6 6 Zakres pomiaru temperatury O C Dokładność pomiaru O C 1 8 Zakres nastaw temperatur O C Wytrzymałość temp. czujnika O C Wkładka bezpiecznikowa A 6,3 50

51 Firma TECH, z siedzibą w Wieprzu (34 122), przy ulicy Biała Droga 31, deklaruje na wyłączną odpowiedzialność, że produkowany przez nas ST-976, spełnia wymagania dyrektywy Parlamentu Europejskiego i Rady 2014/35/UE z dnia 26 lutego 2014 roku w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku sprzętu elektrycznego przewidzianego do stosowania w określonych granicach napięcia (Dz.Urz. UE L 96 z , strona 357) i dyrektywy Parlamentu Europejskiego i Rady 2014/30/UE z dnia 26 lutego 2014 roku w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej ( Dz. Urz. UE L 96 z , strona 79), dyrektywy 2009/125/WE w sprawie wymogów dotyczących ekoprojektu dla produktów związanych z energią oraz Rozporządzenia Ministra Gospodarki z dnia 8 maja 2013 roku W sprawie zasadniczych wymagań dotyczących ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym wdrażającego postanowienia dyrektywy ROHS 2011/65/WE. Do ocen zgodności zastosowano normy zharmonizowane PN EN :2011, PN EN : Wieprz,

52 52

Instrukcja obsługi ST-9704 fwybór 1

Instrukcja obsługi ST-9704 fwybór 1 fwybór 1 2 SPIS TREŚCI Bezpieczeństwo...5 Opis urządzenia...6 Montaż sterownika...7 Obsługa sterownika...9 Zasada działania...9 4.1.1 Sonda Lambda... 10 Fazy pracy sterownika... 10 4.2.1 Rozpalanie...

Bardziej szczegółowo

I. Bezpieczeństwo II. Opis urządzenia III. Montaż IV. obsługa sterownika Zasada działania... 6

I. Bezpieczeństwo II. Opis urządzenia III. Montaż IV. obsługa sterownika Zasada działania... 6 SPIS TREŚCI I. Bezpieczeństwo... 3 II. Opis urządzenia... 4 III. Montaż... 5 IV. obsługa sterownika... 6 1. Zasada działania... 6 2. Opis ekranu głównego... 6 A) Opis ekranu głównego ekran instalacji...

Bardziej szczegółowo

4.4.6 Ustawienia czasu Kalibracja poziomu paliwa Korekcja temperatury zewnętrznej Okres czyszczenia

4.4.6 Ustawienia czasu Kalibracja poziomu paliwa Korekcja temperatury zewnętrznej Okres czyszczenia fwybór 1 2 SPIS TREŚCI Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 9 Zasada działania... 9 Fazy pracy sterownika... 10 4.2.1 Rozpalanie... 10 4.2.2 Algorytm pracy

Bardziej szczegółowo

Po podłączeniu modułu do sterownika obsługującego kaskadę, w menu instalatora sterownika pojawia się dodatkowe menu: Załączona.

Po podłączeniu modułu do sterownika obsługującego kaskadę, w menu instalatora sterownika pojawia się dodatkowe menu: Załączona. 1 SPIS TREŚCI Bezpieczeństwo... 3 Opis urządzenia... 4 Menu... 4 Tryb pracy... 5 3.1.1 Pogodówka tryb pogodowy... 5 3.1.2 Modulacja... 7 Liczba kotłów... 7 Temperatura aktualna... 7 3.3.1 Rodzaj pomiaru...

Bardziej szczegółowo

OPIS URZĄDZENIA ZASADA DZIAŁANIA

OPIS URZĄDZENIA ZASADA DZIAŁANIA 1 2 BEZPIECZEŃSTWO Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie instrukcji może być przyczyną uszkodzeń urządzenia. Aby uniknąć niepotrzebnych

Bardziej szczegółowo

4.4.8 Moduł GSM Moduł Ethernet Korekcja temperatury zewnętrznej Kalibracja zasobnika

4.4.8 Moduł GSM Moduł Ethernet Korekcja temperatury zewnętrznej Kalibracja zasobnika Fwybór 1 2 Spis treści Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 10 Zasada działania... 11 Fazy pracy sterownika... 11 4.2.1 Rozpalanie... 11 4.2.2 Tryb awaryjny...

Bardziej szczegółowo

4.4.8 Wyjście dodatkowe Funkcja rozpalania Wentylator wyciągowy Pompa CWU lato Kalibracja poziomu

4.4.8 Wyjście dodatkowe Funkcja rozpalania Wentylator wyciągowy Pompa CWU lato Kalibracja poziomu Fwybór 1 2 SPIS TREŚCI Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 7 Zasada działania... 8 4.1.1 Sonda Lambda... 8 Fazy pracy sterownika... 9 4.2.1 Rozpalanie...

Bardziej szczegółowo

TECH. Deklaracja zgodności nr 158/2015

TECH. Deklaracja zgodności nr 158/2015 ST-361 Instrukcja obsługi ST-361 TECH Deklaracja zgodności nr 158/2015 Firma TECH, z siedzibą w Wieprzu 1047A, 34-122 Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

ST- 380 I. Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem. UWAGA

ST- 380 I. Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem. UWAGA Tech - 1 - ST-380 I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń

Bardziej szczegółowo

Spis treści I. Bezpieczeństwo... 3 II. Zastosowanie... 4 IV. Montaż... 4 III. Obsługa sterownika... 6 IV. Menu regulatora... 6 IV.

Spis treści I. Bezpieczeństwo... 3 II. Zastosowanie... 4 IV. Montaż... 4 III. Obsługa sterownika... 6 IV. Menu regulatora... 6 IV. ST-2805P 1 Spis treści I. Bezpieczeństwo... 3 II. Zastosowanie... 4 IV. Montaż... 4 III. Obsługa sterownika... 6 IV. Menu regulatora... 6 IV.a) Ustawienia harmonogramów... 7 IV.b) Ustawienia temperatur...

Bardziej szczegółowo

Cena brutto: 514,90 zł Cena netto: 418,62 zł Waga: 1.4kg

Cena brutto: 514,90 zł Cena netto: 418,62 zł Waga: 1.4kg http://www.domer.pl Regulator temperatury, sterownik do kotła ST-37 podajnik, opcja tygodniowa kod produktu: 5279 kategoria: STEROWNIKI I REGULATORY > do kotłów z podajnikiem Cena brutto: 514,90 zł Cena

Bardziej szczegółowo

ST-294 v2 I. Bezpieczeństwo OSTRZEŻENIE UWAGA

ST-294 v2 I. Bezpieczeństwo OSTRZEŻENIE UWAGA ST-294 v2 I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń urządzenia.

Bardziej szczegółowo

Instrukcja obsługi R-8b

Instrukcja obsługi R-8b Instrukcja obsługi R-8b PL www.techsterowniki.pl Instrukcja obsługi Spis treści I. Bezpieczeństwo 3 II. Opis 4 III. Obsługa sterownika 4 IV. Rejestracja regulatora pokojowego w wybranej strefie 5 V. Zmiana

Bardziej szczegółowo

TECH. Deklaracja zgodności nr 156/2015

TECH. Deklaracja zgodności nr 156/2015 ST-517 Instrukcja obsługi ST-517 TECH Deklaracja zgodności nr 156/2015 Firma TECH, z siedzibą w Wieprzu 1047A, 34-122 Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

Funkcje sterownika menu instalatora Współczynniki zpid zpid nadzór Parametry bufora Ruszt

Funkcje sterownika menu instalatora Współczynniki zpid zpid nadzór Parametry bufora Ruszt fwybór 1 2 SPIS TREŚCI Bezpieczeństwo...5 Opis urządzenia...6 Montaż sterownika...7 Schemat podłączenia ST-555...7 Schemat podłączenia moduł ST-66P...9 Schemat podłączenia moduł ST-66B... 11 Pierwsze uruchomienie...

Bardziej szczegółowo

I. BEZPIECZEŃSTWO OSTRZEŻENIE

I. BEZPIECZEŃSTWO OSTRZEŻENIE MW-1 1 I. BEZPIECZEŃSTWO Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń urządzenia.

Bardziej szczegółowo

I. Bezpieczeństwo II. Opis urządzenia III. Montaż sterownika IV. Konserwacja, dane techniczne... 6

I. Bezpieczeństwo II. Opis urządzenia III. Montaż sterownika IV. Konserwacja, dane techniczne... 6 L-10 1 SPIS TREŚCI I. Bezpieczeństwo... 3 II. Opis urządzenia... 4 III. Montaż sterownika... 5 IV. Konserwacja, dane techniczne... 6 KN.18.09.10 2 I. BEZPIECZEŃSTWO Przed przystąpieniem do użytkowania

Bardziej szczegółowo

I. Bezpieczeństwo II. Opis urządzenia III. Montaż sterownika IV. Konserwacja, dane techniczne Deklaracja zgodności UE...

I. Bezpieczeństwo II. Opis urządzenia III. Montaż sterownika IV. Konserwacja, dane techniczne Deklaracja zgodności UE... L-5 1 SPIS TREŚCI I. Bezpieczeństwo... 3 II. Opis urządzenia... 4 III. Montaż sterownika... 5 IV. Konserwacja, dane techniczne... 7 Deklaracja zgodności UE... 7 KN.18.03.20 2 I. BEZPIECZEŃSTWO Przed przystąpieniem

Bardziej szczegółowo

2.1.7 BEZPIECZEŃSTWO

2.1.7 BEZPIECZEŃSTWO fwybór 1 2 2.1.7 SPIS TREŚCI Bezpieczeństwo... 4 Opis urządzenia... 5 Montaż sterownika... 5 Obsługa sterownika... 5 Ekran główny... 6 Zasada działania... 6 Funkcje sterownika menu główne... 7 4.3.1 Rozpalanie/Wygaszanie...

Bardziej szczegółowo

INSTRUKCJA OBSŁUGI MW-1 1

INSTRUKCJA OBSŁUGI MW-1 1 INSTRUKCJA OBSŁUGI MW-1 1 I. BEZPIECZEŃSTWO Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń

Bardziej szczegółowo

ST-979 instrukcja obsługi

ST-979 instrukcja obsługi ST-979 instrukcja obsługi 1 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń

Bardziej szczegółowo

4.4.6 Kalibracja czujnika CO Kalibracja czujnika zewnętrznego Moduł internetowy Ustawienia zaworów

4.4.6 Kalibracja czujnika CO Kalibracja czujnika zewnętrznego Moduł internetowy Ustawienia zaworów 1 2 SPIS TREŚCI Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 7 Zasada działania... 8 Fazy pracy sterownika... 8 4.2.1 Rozpalanie... 8 4.2.2 Praca... 8 4.2.3 Podtrzymanie...

Bardziej szczegółowo

Ustawienia fabryczne Zabezpieczenia Zabezpieczenie termiczne kotła Automatyczna kontrola czujnika...

Ustawienia fabryczne Zabezpieczenia Zabezpieczenie termiczne kotła Automatyczna kontrola czujnika... fwybór 1 2 SPIS TREŚCI Bezpieczeństwo... 5 Opis urządzenia... 6 Montaż sterownika... 7 Obsługa sterownika... 9 Zasada działania... 9 4.1.1 Algorytm pracy standard... 10 4.1.2 Algorytm pracy zpid... 10

Bardziej szczegółowo

Moduł GSM Wentylator powietrza wtórnego Czujnik spalin Ustawienia fabryczne Zabezpieczenia...

Moduł GSM Wentylator powietrza wtórnego Czujnik spalin Ustawienia fabryczne Zabezpieczenia... fwybór 1 2 SPIS TREŚCI Bezpieczeństwo...5 Opis urządzenia...6 Montaż sterownika...7 Obsługa sterownika...7 Ekran główny...7 4.1.1 Panel pracy kotła...8 4.1.2 Panele parametrów...8 Zasada działania... 11

Bardziej szczegółowo

Producent: Tech Cena brutto: 564,90 zł Cena netto: 459,27 zł Waga: 3kg. Kod QR:

Producent: Tech Cena brutto: 564,90 zł Cena netto: 459,27 zł Waga: 3kg. Kod QR: DOMER SIERECKI Spółka Jawna ul. Sienkiewicza 45 A, 63-300 Pleszew tel. +48 62 742 06 06, fax +48 62 742 19 78 e-mail: zamowienia@domer.pl, sklep internetowy: www.domer.pl Regulator temperatury, sterownik

Bardziej szczegółowo

ST-37. Czas podawania. Podajnik w podtrzymaniu. Przerwa podawania

ST-37. Czas podawania. Podajnik w podtrzymaniu. Przerwa podawania ST-37 Aby uruchomić funkcję serwisowe sterownika należy ustawić przycisk sieć w pozycji 0 następnie nacisnąć przycisk wyjście. Trzymając go należy załączyć przycisk sieć w pozycję 1. Trzymając przycisk

Bardziej szczegółowo

ST-973 instrukcja obsługi

ST-973 instrukcja obsługi ST-973 instrukcja obsługi 1 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń

Bardziej szczegółowo

Deklaracja zgodności nr 27/i/2008

Deklaracja zgodności nr 27/i/2008 TECH ST-27i 1 ST-27i Instrukcja obsługi Deklaracja zgodności nr 27/i/2008 Firma TECH, z siedzibą w Wieprzu 1047A, 34-122 Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

Opis panelu przedniego

Opis panelu przedniego Opis panelu przedniego 1. Klawisz wejścia do MENU sterownika oraz zatwierdzania ustawień 2. Klawisz wyjścia, cofnięcia do opcji wcześniejszej oraz start/stop pracy pieca 3. Klawisz + (wielofunkcyjny) Naciśnięcie

Bardziej szczegółowo

Instrukcja obsługi R-8z

Instrukcja obsługi R-8z Instrukcja obsługi R-8z PL www.techsterowniki.pl Instrukcja obsługi Spis treści I. Bezpieczeństwo 4 II. Opis 5 III. Montaż sterownika 5 IV. Obsługa sterownika 7 V. Rejestracja czujnika pokojowego w wybranej

Bardziej szczegółowo

- 2 - OSTRZEŻENIE UWAGA

- 2 - OSTRZEŻENIE UWAGA Tech ST-3800-1 - ST-3800 I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń

Bardziej szczegółowo

Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem. UWAGA

Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem.  UWAGA ST-265 Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń i uszkodzeń urządzenia. Niniejszą

Bardziej szczegółowo

Instrukcja obsługi. m-9

Instrukcja obsługi. m-9 Instrukcja obsługi m-9 1 2 SPIS TREŚCI I. Bezpieczeństwo... 4 II. Opis urządzenia... 5 III. Montaż sterownika... 5 IV. Opis ekranu głównego... 7 V. Funkcje sterownika... 9 1. Schemat blokowy menu sterownika...

Bardziej szczegółowo

DEFRO APC ADAPTIVE CONTROL 3 - instrukcja obsługi. DEFRO APC ADAPTIve CONTROL 3

DEFRO APC ADAPTIVE CONTROL 3 - instrukcja obsługi. DEFRO APC ADAPTIve CONTROL 3 DEFRO APC ADAPTIVE CONTROL 3 - instrukcja obsługi DEFRO APC ADAPTIve CONTROL 3 1 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie

Bardziej szczegółowo

TECH. Deklaracja zgodności nr 101/2013

TECH. Deklaracja zgodności nr 101/2013 ST-322 TECH Deklaracja zgodności nr 101/2013 Firma TECH, z siedzibą w Wieprzu 1047A, 34-122 Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas termoregulator ST-322 230V, 50Hz, spełnia

Bardziej szczegółowo

Instrukcja obsługi EL-02

Instrukcja obsługi EL-02 Instrukcja obsługi Instrukcja obsługi EL-02 1 EL-02 Deklaracja zgodności nr 118/2013 Firma TECH, z siedzibą w Wieprzu 1047A, 34-122 Wieprz, deklaruje z pełną odpowiedzialnością, że produkowany przez nas

Bardziej szczegółowo

ST-976 instrukcja obsługi. Instrukcja obsługi ST-976

ST-976 instrukcja obsługi. Instrukcja obsługi ST-976 ST-976 instrukcja obsługi Instrukcja obsługi ST-976 1 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy. Nieprzestrzeganie tych instrukcji

Bardziej szczegółowo

Deklaracja zgodności nr 49/2011

Deklaracja zgodności nr 49/2011 tech -1- ST 290 instrukcja obsługi Deklaracja zgodności nr 49/2011 My, firma TECH, ul. St. Batorego 14, 34-120 Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

Deklaracja zgodności nr 29/2009

Deklaracja zgodności nr 29/2009 tech -1- ST 401 instrukcja obsługi Deklaracja zgodności nr 29/2009 My, firma TECH, ul. St. Batorego 14, 34-120 Andrychów, deklarujemy z pełną odpowiedzialnością, że produkowany przez nas termoregulator

Bardziej szczegółowo

ST-507 I. Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem. UWAGA

ST-507 I. Bezpieczeństwo OSTRZEŻENIE Urządzenie elektryczne po napięciem. UWAGA ST-507 Instrukcja obsługi I. Bezpieczeństwo 3 II. Opis 4 III. Montaż modułu 5 IV. Konfiguracja modułu 6 IV.a) Logowanie na stronie internetowej 6 IV.b) Strona główna 8 IV.c) Zmiana ustawień widoku stref

Bardziej szczegółowo

Instrukcja obsługi DEFRO APC ADAPTIVE CONTROL 2

Instrukcja obsługi DEFRO APC ADAPTIVE CONTROL 2 DEFRO APC ADAPTIVE CONTROL 2 - instrukcja obsługi Instrukcja obsługi DEFRO APC ADAPTIVE CONTROL 2 INTERNET w standardzie 1 TECH I. Bezpieczeństwo Przed przystąpieniem do użytkowania urządzenia należy przeczytać
