INSTRUKCJA TECHNICZNA
|
|
- Alicja Skrzypczak
- 8 lat temu
- Przeglądów:
Transkrypt
1 K.O.S. Sp. z o.o. Ul. Perzycka Poznań, Poland Telefon: ; Odwiedź naszą stronę : INSTRUKCJA TECHNICZNA

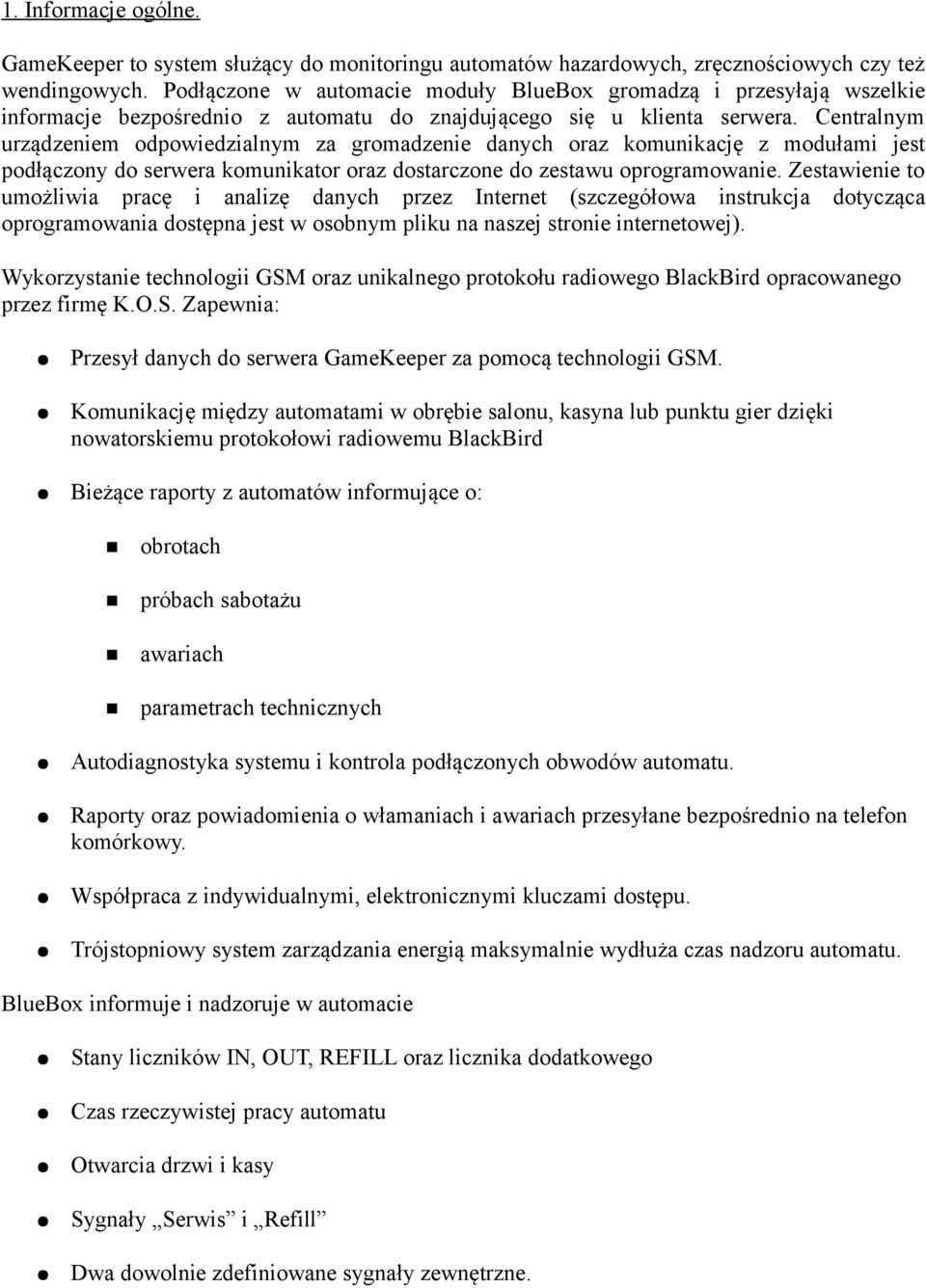

2 1. Informacje ogólne. GameKeeper to system służący do monitoringu automatów hazardowych, zręcznościowych czy też wendingowych. Podłączone w automacie moduły BlueBox gromadzą i przesyłają wszelkie informacje bezpośrednio z automatu do znajdującego się u klienta serwera. Centralnym urządzeniem odpowiedzialnym za gromadzenie danych oraz komunikację z modułami jest podłączony do serwera komunikator oraz dostarczone do zestawu oprogramowanie. Zestawienie to umożliwia pracę i analizę danych przez Internet (szczegółowa instrukcja dotycząca oprogramowania dostępna jest w osobnym pliku na naszej stronie internetowej). Wykorzystanie technologii GSM oraz unikalnego protokołu radiowego BlackBird opracowanego przez firmę K.O.S. Zapewnia: Przesył danych do serwera GameKeeper za pomocą technologii GSM. Komunikację między automatami w obrębie salonu, kasyna lub punktu gier dzięki nowatorskiemu protokołowi radiowemu BlackBird Bieżące raporty z automatów informujące o: obrotach próbach sabotażu awariach parametrach technicznych Autodiagnostyka systemu i kontrola podłączonych obwodów automatu. Raporty oraz powiadomienia o włamaniach i awariach przesyłane bezpośrednio na telefon komórkowy. Współpraca z indywidualnymi, elektronicznymi kluczami dostępu. Trójstopniowy system zarządzania energią maksymalnie wydłuża czas nadzoru automatu. BlueBox informuje i nadzoruje w automacie Stany liczników IN, OUT, REFILL oraz licznika dodatkowego Czas rzeczywistej pracy automatu Otwarcia drzwi i kasy Sygnały Serwis i Refill Dwa dowolnie zdefiniowane sygnały zewnętrzne.
3 2. Opis elementów BlueBoxa Widok przedni Opis wtyczek: Gniazdo anteny GSM Gniazdo anteny Radiowej - BlackBird i 8. Diody sygnalizujące stany pracy (opis poniżej) Gniazdo czytnika pastylek Wejście DB9 opcjonalne podłączenie dodatkowych dwóch wyłączników krańcowych, licznika oraz wyjścia przekaźnika PK1 6. Wejście DB15 podstawowe złącze do podłączenia podłączenie liczników IN, OUT, Refill, Kasy, Drzwi, kontrolki automatu serwis, refill, zasilanie modułu +12V, 7. Zasilanie opcjonalne 8. Przycisk reset * * Uwaga: przycisk reset wprowadza moduł BB w stan uśpienia, aby włączyć moduł należy podać napięcie +12V na złącze DB15!
4 3. Zalecana kolejność montażu systemu w automacie. 1. Wszelkie prace wykonywać przy wyłączonym zasilaniu automatu 2. Podłączyć okablowanie automatu wg schematu (schemat dostępny w dalszej części instrukcji). 3. Przetestować okablowanie przy pomocy opcjonalnego testera okablowania (zalecane) 4. Zamontować czytnik pastylek 5. Przykręcić moduł BlueSN we wnętrzu automatu 6. Podłączyć czytnik pastylek do złącza RJ na przedniej ścianie modułu (złącze nr 4) 7. Wkręcić antenę do modułu BM (złącze FME) i włożyć kartę SIM 8. Przykręcić moduł BM wewnątrz automatu 9. Połączyć moduły BM i SN za pomocą dostarczonego okablowania (złącze RJ na lewej ścianie modułu SN złącze nr 1) 10. Podłączyć okablowanie do modułu SN do złącza 15PIN (złącze nr 6) 11. Włączyć zasilanie automatu (moduł zostanie automatycznie włączony, po zalogowaniu do sieci GSM <<około 30 sekund>> będzie gotowy do pracy) 4. Opis diod Prawidłowa praca modułu sygnalizowana jest przez pojedyncze miganie zielonej diody 3 w odstępach pięciosekundowych (moduł jest skonfigurowany i zalogowany do sieci). Świecenie diod czerwonych (1 i 4) sygnalizuje włączone zasilanie automatu, brak świecenia oznacza pracę na akumulatorze. Szczegółowa analiza sygnalizacji modułu BlueBox: 1 (czerwona) informuje o stanie akumulatora migająca test akumulatora świecąca ciągłym światłem trwa ładowanie akumulatora 4 (czerwona) informacja o włączonym zasilaniu automatu 2 (żółta) informuje o istnieniu sygnału SERWIS (gaśnie po 3s od zaniku sygnału)
5 5 (żółta) informuje o istnieniu sygnału UZUPEŁNIENIE (gaśnie po 3s od zaniku sygnału) Diody 3 i 6 (zielone) informują o pracy odpowiednio modułu GSM i Radia miganie w odstępach 5 sekundowych prawidłowa praca modułu zalogowanego do sieci; dwa krótkie mignięcia w odstępach 5 sekundowych brak konfiguracji modułu BlueBox, lub oprogramowania radia dłuższe zapalenie diody sygnalizacja odbierania, bądź nadawania danych stany diod przy wyłączonym zasilaniu automatu dioda 1 (czerwona) miga w odstępach 10 sekundowych (normalna praca przy zasilaniu bateryjnym) diody 3 i 5 migają w odstępach 5 sekundowych Przyciśnięcie switcha z prawej strony modułu (przy wyłączonym zasilaniu automatu) diody 6, 5 i 4 świecą się kolejno w odstępach 1-sekundowych ponowne naciśnięcia switcha podczas świecenia diody zielonej wprowadzenie modułu w stan pobierania softu, dioda zaczyna szybko migać przez 10s podczas świecenia diody żółtej wyłączenie modułu bez kasowania konfiguracji i danych podczas świecenia diody czerwonej wyłączenie modułu z równoczesnym zerowaniem 5, Czytnik kluczy elektronicznych Czytnik kluczy wraz z indywidualnymi kluczami elektronicznymi pozwala na identyfikację użytkowników systemu oraz dezaktywacji alarmów podczas pracy autoryzowanych użytkowników (operatorów, serwisantów). Aby rozbroić alarm należy przyłożyć klucz do czytnika. Zaświecona zielona diod sygnalizuje przyłożenie klucza przez osobę uprawnioną i umożliwia swobodny dostęp do automatu (czerwona oznacza przyłożenie nieprzypisanego klucza). W ciągu 30 sekund od rozbrojenia należy otworzyć drzwi lub kasę inaczej system ponownie uzbroi się - dioda zielona zgaśnie (czas ten jest dowolnie konfigurowalny przez administratora systemu). Po zakończonej pracy przy automacie i zamknięci drzwi oraz kasy system ponownie uzbraja się w ciągu 30 sekund. Wysyłanie D2. W przypadku rozliczeń automatu istnieje możliwość wysłania raportu D2. Raport ten wysyła aktualne liczniki i zapisuje je na serwerze. Rekordy te ułatwiają późniejszą analizę, porównania i rozliczenia dokonywane przez administratora. Aby wysłać D2 należy przyłożyć klucz poczekać na ciągłe świecenie diody zielonej (około 5 sekund) i przyłożyć klucz ponownie. Bardzo szybkie miganie zielonej diody oznacza wysyłanie D2 do systemu. Montaż: Aby czytnik pastylek spełniał swoją rolę czytnik powinien być montowany na zewnątrz automatu.
6 6. Antena aktywna (moduły BM) Antena aktywna (zdjęcie z prawej) to moduł odpowiedzialny za komunikację BlueBoxa z komunikatorem. Podłączany do skrzynki za pomocą 8pinowego złącza RJ (złącze z lewej strony modułu SN). Moduły BM standardowo wyposażane są w antenę zakończoną złączem FME wkręcanym bezpośrednio do modułu. W przypadku słabego sygnału GSM w danej lokalizacji istnieje również możliwość zastosowania anteny montowanej na zewnątrz automatu (antena jest sprzedawana osobno). Wymiana Karty SIM UWAGA! WYMIANA KARTY SIM POWINNA ODBYWAĆ SIĘ PRZY ODŁĄCZONEJ ANTENIE AKTYWNEJ! (Ułożenie karty SIM zgodnie z fotografią) Do prawidłowego działania systemu niezbędne jest nadanie karcie numeru PIN 5555 jeszcze przed włożeniem do modułu BB.
7 7. Schemat podłączeń modułu BB Okablowanie podstawowe BB złącze DB15-F Drzwi Kasa Serwis Refill Zasilanie +12V zasilanie (+12V, 48VAC) Uziemienie Licznik uzupełnienia Voe Przewód uziemiający Licznik wypłat Przewód sygnalizujący Licznik wpłat Przewód sygnalizujący Dodatkowe podłączenie modułu Przewód sygnalizujący Uzupełnienie gotówki Wypłata gotówki Wpłata gotówki
8 Uwaga: niewykorzystany licznik musi zostać podłączony pod +12V! Okablowanie opcjonalne BB Złącze DB9-F
9 8. Komunikator Komunikator jest urządzeniem centralnym systemu. Podłączony do serwera służy do komunikacji ze wszystkimi modułami BB. Wysyła konfigurację, zbiera alarmy, raporty, oraz wysyła powiadomienia na telefony komórkowe. Panel przedni komunikatora (komu) Opis diod LED: diody 1-7 wskazują poziom sygnału GSM dioda 8 (czerwona) informuje o wysyłaniu wiadomości SMS dioda 9 (zielona) informuje o odbiorze wiadomości SMS dioda 10 (pomarańczowa) informuje że KOMU jest podłączony do wyjścia USB Komunikatora (komu) widok złączy 1. Czytnik karty SIM 2. Złącze USB 3. Złącze antenowe z podłączoną anteną. Sposób montażu karty SIM 1. Wykręcić antenę ze złącza na tylnym panelu komunikatora 2. Wykręcić dwie śruby mocujące i zdjąć tylny panel. 3. Włożyć kartę do czytnika zgodnie z fotografią powyżej..
10 Urządzenia dodatkowe 1. Miernik sygnału Miernik sygnału to urządzenie pozwalające ocenić poziom sygnału GSM. Ułatwia montaż BlueBox'ów w automacie, dobór kart operatorów o najlepszym zasięgu w lokalizacji, informuje o konieczności montowania opcjonalnej anteny zewnętrznej. Przygotowanie urządzenia GSM METER do pracy: Otwórz klapkę baterii Włóż baterię 6F22 ( 9[V] ) Zamknij klapkę Włącz urządzenie przełącznikiem z boku. Pomiar wartości sygnału: Otwórz złącze karty SIM i włóż kartę do BB. Podłącz antenę do BB. Włącz BB. Podłącz GSM METER poprzez złącze DB9 w modułach BlueBox (SN). Odczyt sygnału nastąpi po zalogowaniu się BB do sieci GSM Po odczycie sygnału rozłącz GSM METER od BB Wyłącz GSM METER W przypadku nie wyłączenia GSM METER przejdzie do stanu uśpienia po 60 sek. Interpretacja wskazań diody LED: 1. Czerwona - poziom sygnału niewłaściwy 2. Pomarańczowy - poziom sygnału dopuszczalny 3. Zielony - poziom sygnału odpowiedni. Interpretacja wyświetlanych wartości na wyświetlaczu LED: 1. Wartość <20 - poziom sygnału niewłaściwy 2. Wartość poziom sygnału dopuszczalny 3. Wartość >41 - poziom sygnału odpowiedni
11 2. Tester okablowania Przyrząd ten został zaprojektowany z myślą o przetestowaniu okablowania w automacie jeszcze przed montażem modułu BB. Tester daje możliwość weryfikacji na miejscu poprawności montażu okablowania bez konieczności kontaktowania się z administratorem systemu. Instrukcja obsługi 1. Podłączamy tester okablowania do przygotowanej wiązki okablowania (złącze DB15) 2. Test okablowania jest możliwy jedynie przy włączonym automacie. 3. Opis sygnalizacji diod: dioda nr 1 (czerwona) - "Power failure <12" zasilanie modułu BB; Sygnalizuje zbyt niski poziom napięcia zasilającego moduł BB. dioda nr 2 (czerwona) - "Disconnect" - rozłączenie modułu BB; błąd okablowania sprawdzić połączenie pinów 11 i 12 w złączu DB15. dioda nr 3 (pomarańczowa) - "Door open" otwarcie drzwi, świecenia oznacza, że otwarte są drzwi automatu dioda nr 4 (pomarańczowa - "Cashbox open" otwarcie kasy; zaświecona oznacza, że otwarta jest kasa dioda nr 5 (pomarańczowa) - "Signal Refill" informuje o wystąpieniu sygnału refill. dioda nr 6 (pomarańczowa) - "Signal Service" - informuje o wystąpieniu sygnału serwis. Równoczesne świecenie kontrolek serwis lub refill w automacie jak i w testerze informuje o prawidłowym podłączenie okablowania. diody 7 ("IN"), 8 ("OUT"), 9 ("REFILL") (zielone) przy prawidłowym podłączeniu liczników diody nie świecą się pulsują w momencie działania liczników odpowiednio: wpłaty, wypłaty i refillu. W przypadku gdy świecą się wszystkie trzy równocześnie mamy do czynienia z odłączeniem liczników 4. Przyciski A, B, C służą do dobicia liczników odpowiednio IN, OUT i REFILL.
12 Konfiguracja sieci i sprzętu BlackBird w lokalu. Technologia BlackBird pozwala na zmniejszenie ilości modemów GSM w obrębie lokalu, a co za tym idzie ilości kart SIM niezbędnych do funkcjonowania systemu. Transmisja BlackBird jest transmisją zupełnie darmową opartą na strukturze sieci rozproszonej MESH. Moduły wyposażone w antenę radiową BlackBird (BlueSlave) przesyłają dane do wyposażonego zarówno w antenę radiową BlackBird jak i w antenę GSM (BlueMaster). Moduł BlueMaster za pośrednictwem sieci GSM przesyła dane ze wszystkich automatów do serwera systemu GameKeeper gdzie następuję ich dalsza analiza. Oferowany system BlackBird obsługuje maksymalnie 5 automatów w jednym lokalu. Jeżeli użytkownik posiada więcej automatów w danej lokalizacji konieczne jest zastosowanie kolejnego zestawu modułów systemu Blackbird. System sieci Blackbird w maksymalnej konfiguracji składa się z: 5 modułów SN 5 modułów BS 1 moduł BM Moduł Master wyposażony jest w dwie anteny aktywne podłączane do modułu SN: moduł BM oraz moduł BS. Moduł Slave wyposażony jest w antenę aktywną podłączaną do modułu SN: moduł BS. Podłączamy moduł BM do złącza 8-PIN modułu SN (Master) znajdującego się z prawej strony (złącze numer 1). Podłączamy moduły BS do złącza 6-PIN modułu SN (Master oraz Slave) (złącze numer 2). Uaktualnienia oprogramowania, aktualną instrukcję obsługi oprogramowania oraz instrukcję techniczną można pobrać ze strony
13 CE - DEKLARACJA ZGODNOŚCI KOMUNIKATORA
14 CE - DEKLARACJA ZGODNOŚCI BB
