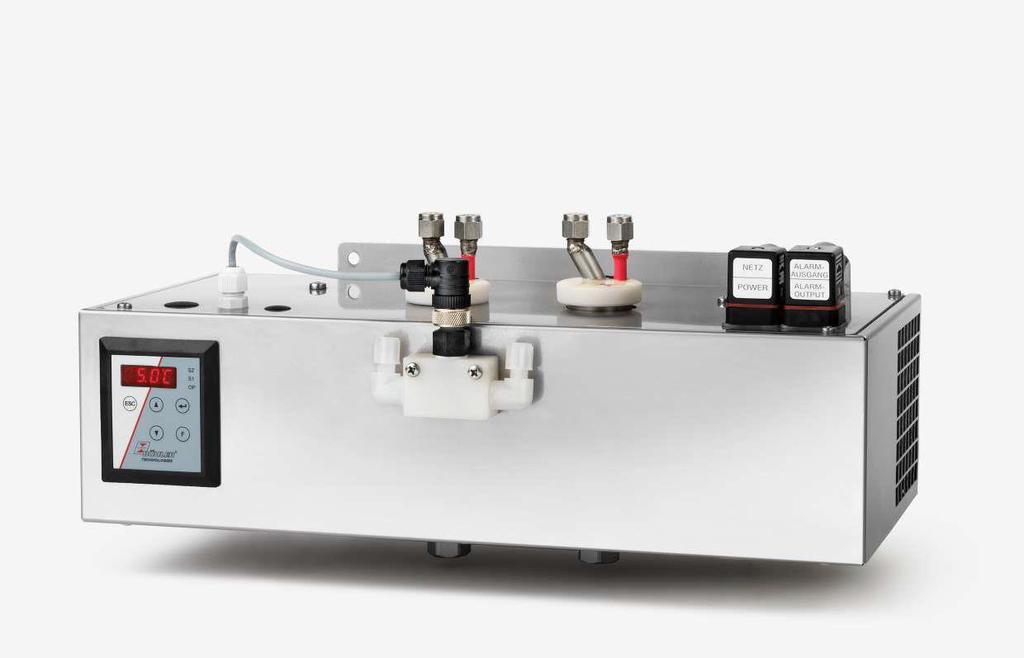

1 Analiza gazów Chłodnica gazu serii W przemyśle chemicznym, przemyśle petrochemicznym lub biochemii niezawodne sterowanie procesem zależne jest od terminowego i dokładnego wyznaczania parametrów eksploatacyjnych. Analiza gazu jest w tym wypadku kluczem do bezpiecznej i skutecznej kontroli procesów, ochrony środowiska i jakości. Dlatego przynosi profity kontrola emisji spalin w elektrowniach lub analiza spalin w przemyśle motoryzacyjnym tak samo jak efektywne zarządzanie separacją powietrza lub produkcji aseptycznej i opakowań w przemyśle spożywczym. Wiele z zastosowanych w tych obszarach metod analitycznych wymaga ekstrakcji gazu mierzonego. Z konieczności usuwane będą przy tym zawarte w procesie zanieczyszczenia takie jak cząstki lub wilgoć. Te znowu mogą wpływać na wyniki pomiaru lub uszkodzić cele pomiarowe. Z tego powodu gaz mierzony musi zostać przygotowany przed wejściem do analizatora. Seria umożliwia dokładne dopasowanie chłodzenia dwustopniowego (połączenie szeregowe) poprzez niezależne ustawienia temperatur bloku chłodzącego. Przez to TC- Double może być używana również z zintegrowaną chłodnicą wstępną. Nastawiane dwie niezależne od siebie temperatury Możliwe chłodzenie dwustopniowe Jeden strumień gazu Wymiennik ciepła ze stali kwasoodpornej, szkła Duran lub PVDF Nastawiany wyjściowy punkt rosy i progi alarmowe Moc znamionowa 270/310 kj/h, wersje 40 C / 60 C Temperatura otoczenia max. 60 C Stabilność punktu rosy 0,1 C Wskaźnik stanu i wyjścia Wskazania temperatury bloku chłodzącego Opcjonalnie podłączenie czujnika wilgoci, wyjścia analogowego, filtra i pompy perystaltycznej DP /2017 Strona 1 / 7 Bühler Technologies GmbH, Harkortstr. 29, D Ratingen Tel. +49 (0) / , Fax: +49 (0) / , analyse@buehler-technologies.com; Internet: Przedstawiciel: MERAZET SA, Poznań, ul. Krauthofera 36 Tel ; Internet: automatyka@merazet.pl;

2 Przegląd Chłodnice zaprojektowane zostały do wysokiej wydajności chłodzenia, wysokich temperatur otoczenia i do podwójnego chłodzenia strumienia gazu dla zminimalizowania efektu wypłukiwania. Opcjonalnie mogą zostać zintegrowane dalsze komponenty, które powinny wystąpić w każdym systemie przygotowania gazu: Pompa perystaltyczna do odprowadzenia kondensatu Filtr Czujnik wilgoci Pompa gazu mierzonego Chłodnica z jej opcjami jest wysoce konkonfigurowalna. Jest to podejście aby uprościć tworzenie oszczędnego, kompletnego systemu przez wstępnie zmontowane i połączone komponenty. Ponadto zwrócono uwagę na łatwy dostęp do materiałów eksploatacyjnych i części zamiennych. Opis funkcji Chłodnica sterowana jest mikroprocesorem. W ustawieniach fabrycznych zostały już uwzględnione różne charakterystyki wbudowanych wymienników ciepła. Programowany wyświetlacz przedstawia temperaturę bloku w wybranych jednostkach ( C / F) (fabryczne C). Przy pomocy 5 przycisków przeprowadzających przez menu mogą zostać łatwo zmienione ustawienia dla indywidualnych aplikacji. Dotyczy to po pierwsze zadanego wyjściowego punktu rosy, po drugie mogą być ustawione progi alarmowe dla spadku lub wzrostu temperatury. Są one nastawiane względem ustawionego wyjściowego punktu rosy T a. Dla dolnej temperatury do dyspozycji jest zakres od T a -1 do - 3 K (najmniej jednak 1 C temperatury bloku chłodzącego), dla górnej temperatury zakres od T a +1 do +7 K. Ustawienie fabryczne dla obu wartości wynosi 3 K. Spadek poniżej dolnego zakresu ostrzegawczego wzgl. wzrost powyżej górnego (np. po włączeniu) sygnalizowane są zarówno przez migotanie wskaźnika jak i przekaźnik statusowy. Wyjście statusowe może być wykorzystane np. do sterowania pompą gazu mierzonego aby włączyć strumień gazu dopiero po uzyskaniu dopuszczalnego zakresu chłodzenia, lub aby wyłączyć pompę w wypadku alarmu wilgoci. Oddzielony kondensat może być odprowadzany przez wbudowaną pompę perystaltyczną. Dalej, na chłodnicy może zostać zabudowany filtr dokładny, który dalej może być połączony opcjonalnie z czujnikiem wilgoci. Zabrudzenie wkładu filtrującego jest łatwo widoczne przez dzwon filtra. Czujnik wilgoci może być zainstalowany również oddzielnie i generalnie jest łatwo wyjmowany. Może to być konieczne jeśli w wypadku błędu powstało w chłodnicy przebicie wody, której pompa perystaltyczna nie mogła już odtransportować. Na może być zabudowana i sterowana pompa gazu. Do wyboru dostępna jest ona z zaworem bypass do regulacji przepływu. Krzywe wydajności 6111 została zaprojektowana dla temperatury otoczenia do 40 o C. Do tej temperatury można uzyskać wystarczającą wydajność chłodzenia można natomiast stosować do temperatur wyższych, do nominalnej 60 o C. Prosimy przestrzegać przedstawionych mocy chłodzenia. Uwaga: krzywe graniczne dla wymienników ciepłą obowiązują dla punktu rosy 50 0 C. Opis wymienników ciepła Energia mierzonego gazu, a tym samym wyliczona w przybliżeniu moc chłodzenia Q została określona przez trzy parametry: temperatura gazu ϑ G, punkt rosy T e (zawartość wilgoci) i objętość strumienia v. Fizycznie, przy wzrastającej energii gazu podnosi się wyjściowy punkt rosy. Ustalone zostały następujące granice normalnego punktu roboczego T e = 50 C i ϑ G = 70 C. Podany będzie maksymalny strumień objętości chłodzonego powietrza v max w Nl/h, a więc po kondensacji pary wodnej. Dla innych punktów rosy i wyjściowych temperatur gazu wartości mogą się różnić. Jednak relacje fizyczne są tak rozległe, że są widoczne na prezentacji. W wypadku niejasności prosimy żądać naszego doradztwa lub skorzystać z naszego programu interpretacyjnego. 2 Bühler Technologies GmbH Zmiany techniczne zastrzeżone. DP /2017

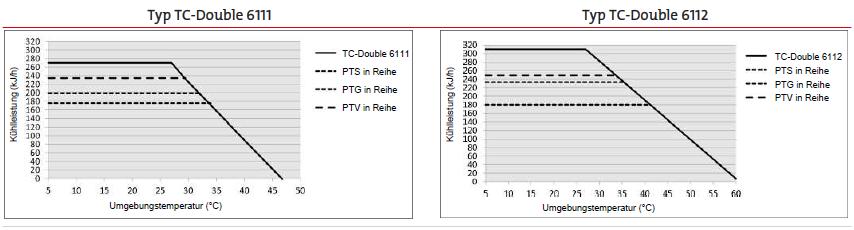

3 Przegląd wymienników ciepła Wymiennik ciepła 2 x PTS 2 x PTS-I 2) 2 x PTG 2 x PTG 2 x PTV 2 x PTV-I 2) Wykonanie / Materiał Stal kwasoodporna Szkło PVDF Przepływ v 1) max 450 Nl/h 250 Nl/h 250 Nl/h Wejściowy punkt rosy T 1) e,max 70 C 70 C 70 C Temperatura gazu na wejściu ϑ 1) G,max 180 C 140 C 140 C Max. moc chłodzenia Q max 310 kj/h 215 kj/h 295 kj/h Ciśnienie gazu p max 3 bary (160 bar na zapytanie) 3 bary 2 bary Różnica ciśnień Δp (v=150 l/h) 20 mbar 20 mbar 20 mbar Objętość martwa V tot 59 ml 59 ml 115 ml Podłączenia gazu (metryczne) Swagelok 6 mm GL 14 (6 mm) 3) DN 4/6 Podłączenia gazu (calowe) 1/4 GL 14 (1/4 ) 3) 1/4-1/6 Odprowadzenie kondensatu (metryczne) G3/8 GL 25 (12 mm) 3) G3/8 Odprowadzenie kondensatu (calowe) NPT 3/8 GL 25 (1/2 ) 3) NPT 3/8" ) Uwzględniając maksymalną moc chłodzenia chłodnicy 2) Typy z I są z gwintami NPT wzgl. rurami calowymi 3) Średnica wewnętrzna pierścienia uszczelniającego Dane techniczne chłodnicy gazu Dane techniczne chłodnicy gazu Gotowość do pracy po max. 10 minutach Temperatura otoczenia 5 C do 60 C Temperatura gazu na wyjściu ustawienie fabryczne: 5 C Stopień ochrony IP 20 Obudowa Wymiary obudowy Waga łącznie z wymiennikiem ciepła Pobór mocy Prąd załączania wyjść statusowych Stal nierdzewna, ca. 427 x 300 x 293 mm ca. 11,5 kg ca. 15 kg przy pełnej zabudowie Przyrząd bez dobudowanych elementów Przyrząd z dobudowami (pompa perystaltyczna + pompa gazu) 230 V AC 115 V AC 230 V AC 115 V AC 1,6 A 3,2 A 2,1 A 4,1 A 278 W / 350 VA 296 W / 370 VA 390 W / 478 VA 377 W / 472 VA max. 230 V AC, 150 V DC 2 A, 50 VA, bezpotencjałowy Podłączenia elektryczne Wtyczka wg DIN Podłączenia gazu Części kontaktujące się z medium Filtr: Czujnik wilgoci: Wymiennik ciepła: Pompa perystaltyczna: Połączenia wężykowe: Wymiennik ciepła patrz tabela Przegląd wymienników ciepła Filtr, adapter czujnika wilgoci, pompa gazu, G1/4 lub NPT 1/4 wzgl. metryczny/calowy wąż lub rura patrz Dane techniczne - opcje patrz Dane techniczne - opcje patrz tabela Przegląd wymienników ciepła patrz Dane techniczne - opcje PTFE/Viton DP /2017 Zmiany techniczne zastrzeżone. Bühler Technologies GmbH 3

4 Dane techniczne - opcje Dane techniczne wyjścia analogowego temperatury chłodnicy Sygnał 4-20 ma wzgl V odpowiada -20 C do +60 C temperatury chłodnicy Wtyczka M12x1 Dane techniczne czujnika wilgoci FF-3-N Temperatura otoczenia Max. ciśnienie robocze z FF-3-N 3 o C do 50 o C 2 bary Materiał PVDF, PTFE, żywica epoksydowa, stal kwasoodporna , Dane techniczne pomp perystaltycznych CPdouble (podwójna) Temperatura otoczenia Wydajność Próżnia na wejściu Ciśnienie na wejściu Ciśnienie na wyjściu Wężyk 0 o C do 55 o C 0,3 l/h (50 Hz) / 0,36 l/h (60 Hz) z wężykiem standardowym max. 0,8 bar max. 1 bar 1 bar 4 x 1,6 mm Stopień ochrony IP 44 Materiały Wężyk: Podłączenia: Norpren (Standard), Marpren, Fluran PVDF Dane techniczne filtra AGF-PV-30-F2 Temperatura otoczenia Max. ciśnienie robocze z filtrem 0 o C do 50 o C 2 bary Powierzchnia filtracji 60 cm 2 Dokładność filtracji 2 µm Objętość martwa Materiały Filtr: Uszczelki: Wkład filtra: 57 ml PVDF, szkło Duran, (części kontaktujące się z medium) Viton spiek PTFE 4 Bühler Technologies GmbH Zmiany techniczne zastrzeżone. DP /2017

5 Wymiary (mm) Wymiennik ciepła (opcjonalnie) Pompa gazu mierzonego (opcjonalnie) Pompa perystaltyczna (opcjonalnie) Powietrze WLOT Powietrze WYLOT DP /2017 Zmiany techniczne zastrzeżone. Bühler Technologies GmbH 5

6 Wskazówki do zamówienia Typy chłodnic gazu z jednym wymiennikiem ciepła W numerze artykułu zakodowana jest konfiguracja przyrządu. W tym celu należy użyć następującego klucza typu: X 0 X X X X X X X X X Właściwości produktu Typ chłodnicy : Temperatura otoczenia 40 C : Temperatura otoczenia 60 C Dopuszczenie 0 Przyrząd standardowym, bez specjalnych dopuszczeń Napięcie zasilania V AC, 50/60 Hz V AC, 50/60 Hz Wymiennik ciepła Stal kwasoodporna, PTS, metryczny Stal kwasoodporna, PTS-I, calowy Szkło Duran, PTG, metryczny Szkło Duran, PTG, calowy PVDF, PTV, metryczny PVDF, PTV-I, calowy Pompy perystaltyczne 0 Bez pompy perystaltycznej 2 CPdouble z złączem do węża, kątowym 4 CPdouble z śrubunkiem 2) Pompy gazu mierzonego 0 Bez pompy do gazu mierzonego 1 P1, PVDF 2 P1, z zaworem bypass Czujnik wilgoci/filtr 2) 0 0 Bez filtra, bez czujnika wilgoci 0 1 Bez filtra, 1 czujnik wilgoci z adapterem Filtr, bez czujnika wilgoci Filtr z zintegrowanym czujnikiem wilgoci Wyjścia statusowe 0 0 Tylko wyjście statusowe 1) Fabryczne połączenia wężykami dla pracy na ssaniu 2) Podłączenie metryczne lub calowe odpowiednio do wymiennika ciepła 1 0 Opcja: dodatkowe wyjście analogowe 1) Materiały eksploatacyjne i wyposażenie Nr wyrobu Opis Automatyczne odprowadzenie kondensatu AK Automatyczne odprowadzenie kondensatu AK Automatyczne odprowadzenie kondensatu AK Automatyczne odprowadzenie kondensatu 11 LD V Wkład filtra F2; 1 opak. = 5 szt Kabel wyjścia analogowego temperatury chłodnicy 4 m Naczynie zbiorcze kondensatu GL1, 0,4 l Wężyk zamienny z norprenu z podłączeniem prostym do pompki perystaltycznej 0,3 l/h 6 Bühler Technologies GmbH Zmiany techniczne zastrzeżone. DP /2017

7 Nr wyrobu Opis Wężyk zamienny z norprenu z podłączeniem kątowym do pompki perystaltycznej 0,3 l/h Wężyk zamienny z norprenu z jednym podłączeniem prostym i jednym podłączeniem kątowym do pompki perystaltycznej 0,3 l/h Wężyk zamienny z norprenu z jednym podłączeniem kątowym i śrubunkiem (metrycznym) do pompki perystaltycznej 0,3 l/h Wężyk zamienny z norprenu z jednym podłączeniem kątowym i śrubunkiem (calowym) do pompki perystaltycznej 0,3 l/h Śrubunek G1/4 DN 8/12 do pasywnego podłączenia kondensatu MTS i MTV Śrubunek NPT1/4 do pasywnego podłączenia kondensatu MTS i MTV Mieszek harmonijkowy do pompy P Oring do bypassu pompy P Komplet zaworów (ssący i tłoczący) 70 o C do pompy P1 DP /2017 Zmiany techniczne zastrzeżone. Bühler Technologies GmbH 7
