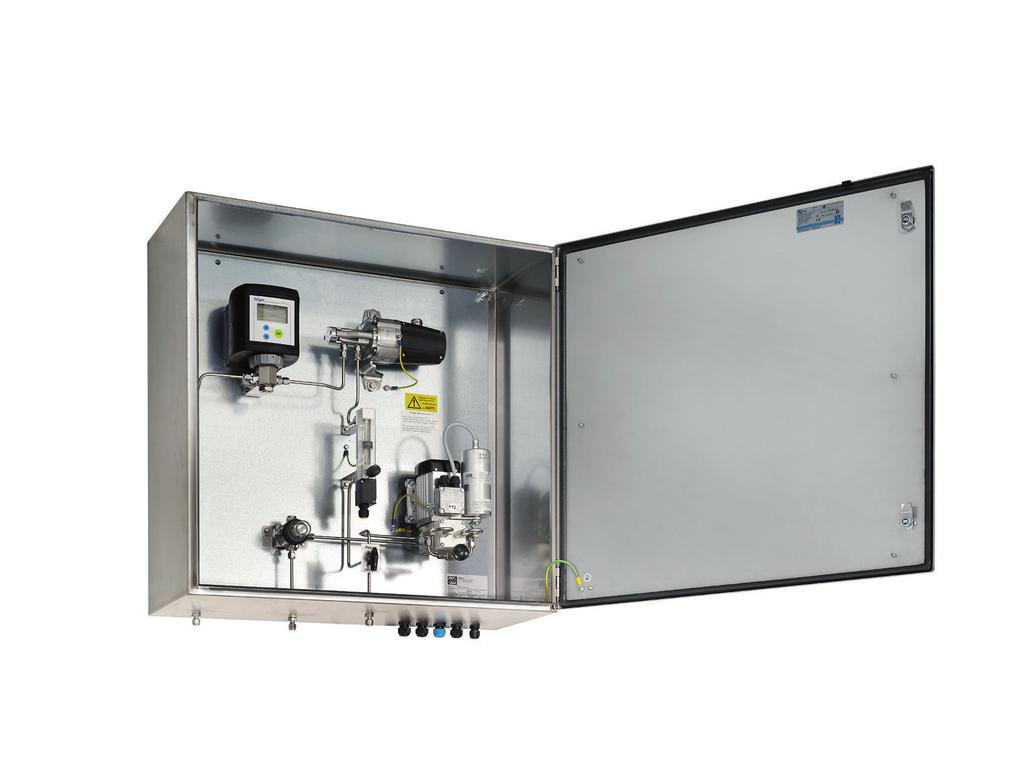

1 Dräger SAM Komponenty systemu Jednostki próbkujące Dräger zaprojektowano do pomiarów stężeń substancji toksycznych i potencjalnie wybuchowych w miejscach trudno dostępnych Wszystkie wymagane komponenty zamocowane są do płyty montażowej W celu uzyskania maksymalnej elastyczności dla różnych zastosowań, możliwe jest użycie wszystkich przetworników i adapterów procesu Dräger Obudowa do montażu naściennego Przetwornik Dräger PIR 7000 Przetwornik Dräger Polytron 7000 Przepływomierz z inicjatorem pierścieniowym Pompka, typ iskrobezpieczny D Filtr z wziernikiem Wylot próbkowanego gazu Wlot próbkowanego gazu Przyłącze kablowe 3/2-drożny zawór kalibracyjny

2 02 Dräger SAM Zalety Łatwa instalacja Wszystkie połączenia elektryczne prowadzą bezpośrednio do komponentów Kable poprowadzić można indywidualnie, dostosowując ich trasy zgodnie z potrzebami Wysokiej jakości złączki zaciskowe na płycie montażowej umożliwiają szybkie i łatwe podłączenie linii próbkowanego gazu lub odprowadzającej powietrze Prosty montaż jednoosobowy System próbkujący dostarczany jest w postaci zmontowanej, zaś płytę zamocować może jedna osoba w kilku prostych krokach Nawiercone fabrycznie otwory na śruby mocujące ułatwiają montaż naścienny lub niestandardowy Rurki z próbkowanym gazem instalowane są szybko i łatwo bez konieczności użycia wkrętaków Zmienne koncepcje próbkowania Jednostki Dräger SAM 3100 i Dräger SAM 3200 wyposażone są standardowo w pompkę próbkującą bez zabezpieczeń przeciwwybuchowych Opcjonalnie dla tych serii urządzeń można też wybrać pompkę iskrobezpieczną Jeśli dostępne jest powietrze procesowe, kolejną alternatywą jest zastosowanie niezużywającego się i tym samym bezobsługowego wtryskiwacza z regulatorem ciśnienia Przepływ mierzonego gazu jest niezawodnie monitorowany z użyciem inicjatora pierścieniowego ze zintegrowaną obudową łącznikową Komponenty systemu Dräger PIR 7000 ST Dräger PIR 7000 to podczerwony detektor w wykonaniu przeciwwybuchowym do ciągłego monitorowania łatwopalnych gazów i par Obudowa ze stali nierdzewnej SS 316L i bezdryfowa optyka umożliwiają użycie tego detektora w najtrudniejszych warunkach przemysłowych, np w instalacjach morskich

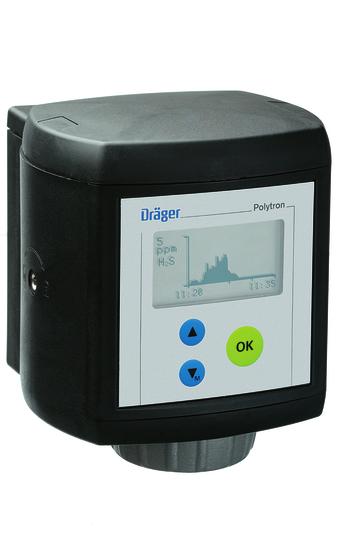

3 Dräger SAM Komponenty systemu Dräger Polytron 7000 ST Dräger Polytron 7000 to modułowy detektor wszystkich zadań pomiarowych gazów toksycznych oraz tlenu Spełnia wszelkie wymogi zgodności oraz wysokie wymagania techniczne stawiane niestandardowym rozwiązaniom

4 04 Dräger SAM Dane techniczne Płyta montażowa Stal nierdzewna, na życzenie z zainstalowaną głowicą pomiarową (zob oddzielna karta danych produktu) Wymiary 500 x 500 mm Pompka gazu Dopływ powietrza Przez zawory membranowe Natężenie przepływu 7,5 l/min Maks podciśnienie 140 mbar Maks nadciśnienie 1,5 bar Waga 3,1 kg Napięcie/częstotliwość 230 V AC / 50 Hz Moc znamionowa 70 W Pobór prądu 0,45 A Element filtrujący Długość elementu filtrującego 75 mm Powierzchnia filtrująca 70 cm2 Objętość przestrzeni martwej 65 cm3 Materiały Głowica filtra PVDF/PTFE Korpus filtra Szkło Element filtrujący PTFE Złącza 3 x G 1/4 (uszczelnienie x1) Przepływomierz Dokładność pomiarowa ± 2,5% wg VDI/VDE 3513 Ciśnienie robocze Maks 10 bar Złącza Gwint wewnętrzny 1/4" NPT Stożek Szkło borokrzemianowe Pływak Stal niklowo-chromowa Zawór kalibracyjny Stal nierdzewna, 3x przyłącza dla 6 mm, Swagelok Przewody rurowe 6x 1 mm PTFE (standard) Przyłącza gwintowane 6 mm PVDF (standard) Komponenty elektryczne Wyłącznik przeciążenia silnika PKZM0-04 dla pompki do instalacji w szafce przełącznikowej przez klienta Wzmacniacz przełączający KFD2-SR2-Ex1W, 24 V DC, do analizy Inicjator pierścieniowy monitorowania przepływu, do instalacji w szafce przełącznikowej przez klienta Informacje zamówieniowe Z powodu szerokiego zakresu możliwych konfiguracji nie jest możliwe podanie wiążących numerów zamówieniowych Prosimy o kontakt z przedstawicielem firmy Dräger

5 Dräger SAM Notatki
