SPRAWOZDANIE SIECI KOMPUTEROWE I BAZY DANYCH LABORATORIUM NR2 BADANIE SIECI KAMIL BOGDANOWSKI

Transkrypt

1 SPRAWOZDANIE SIECI KOMPUTEROWE I BAZY DANYCH LABORATORIUM NR2 BADANIE SIECI KAMIL BOGDANOWSKI

2 1. Sprawdzić konfigurację sieciową komputera na którym aktualnie jesteś zalogowany (polecenie ipconfig w konsoli lub poprzez wykorzystanie GUI) oraz konfigurację serwera zajęciowego (polecenie ifconfig). Konfiguracja sieci połączenia internetowego Sieć mojego komputera jest siecią nierutowalną z racji tego iż należy do klasy : ( /16 prefix)

3 Żaden z powyższych adresów nie należy do grupy adresów nierutowalnych dlatego adresy serwera są rutowalne 2. Zinterpretować terminy Adres fizyczny jest to typ adresu pamięci, który jest pokazywany w postaci liczby binarnej na magistrali adresowej procesora w momencie odwoływania się do pamięci operacyjnej lub przestrzeni adresowej urządzeń we-wy Serwer DHCP protokół komunikacyjny umożliwiający hostom uzyskanie od serwera danych konfiguracyjnych Adres IP liczba nadawana interfejsowi sieciowemu, grupie lub całej sieci komputerowej, służąca do identyfikacji elementów sieci w warstwie trzeciej modelu OSI Maska Podsieci jest to liczba służąca do wyodrębnienia w adresie IP części sieciowej od części hosta Brama Domyślna pośrednie urządzenie sieciowe znajdujące się w sieci lokalnej, które zna identyfikatory ID innych sieci w internecie, dzięki czemu może przekazywać pakiet dalej do innych bram, dopóki pakiet nie zostanie w końcu dostarczony do bramy połączonej z określonym miejscem docelowym Serwer DNS system serwerów, protokół komunikacyjny oraz usługa obsługująca rozproszoną bazę danych adresów sieciowych. Pozwala na zmianę adresów znanych użytkownikom internetu na adresy zrozumiałe dla urządzeń tworzących sieć komputerową

4 3. Zapoznać się z poleceniem netstat. Wykonać badanie stanu komputera lokalnego oraz serwera zajęciowego za jego pomocą. Polecenie netstat służy do wyświetlania aktywnych połączeń sieciowych. Działa podczas badania stanu komputera lokalnego jak i serwera zajęciowego

5

6 4/5. Zapoznać się z poleceniem ping. Wykonać badanie wybranych komputerów dostępnych w sieci za pomocą tego polecenia. Badane komputery powinny zostać wybrane z zakresu sieci agh (np.: główny serwer WWW dla agh, serwer bibilioteczny, cyfronet, itp) serwery popularnych dostawców medialnych (np. interia, onet, wp) wybrane serwery w domenach zagranicznych (np. ebay, amazon, tweeter, itp). Zinterpretować wyniki badania porównując parametry time i ttl zwracane przez ping.

7 Serwery dla których zostało wykonane badanie: onet.pl ebay.uk amazon.com agh.edu.pl Widzimy, że wartości czasu opóźnienia (time ) jak i wartości ttl czas, który dany pakiet danych może krążyć w sieci przechodząc od jednego routera do drugiego, się różnią między sobą. Serwery lokalne ( na terenie Polski) czas opóźnienia mają znacznie niższy niż serwery zagraniczne porównując Onet średnio 40 ms Ebay.uk średnio 165 ms Amazon.com średnio 160 ms Agh.edu.pl - średnio 0.250ms

8 W celu zamiany adresu ping z postaci liczbowej na postać adresu www należy użyc polecenie ping -a 6. Zapoznać się z poleceniem nslookup. Wykonać badanie komputerów wybranych wpunkcie 4 za pomocą tego polecenia.

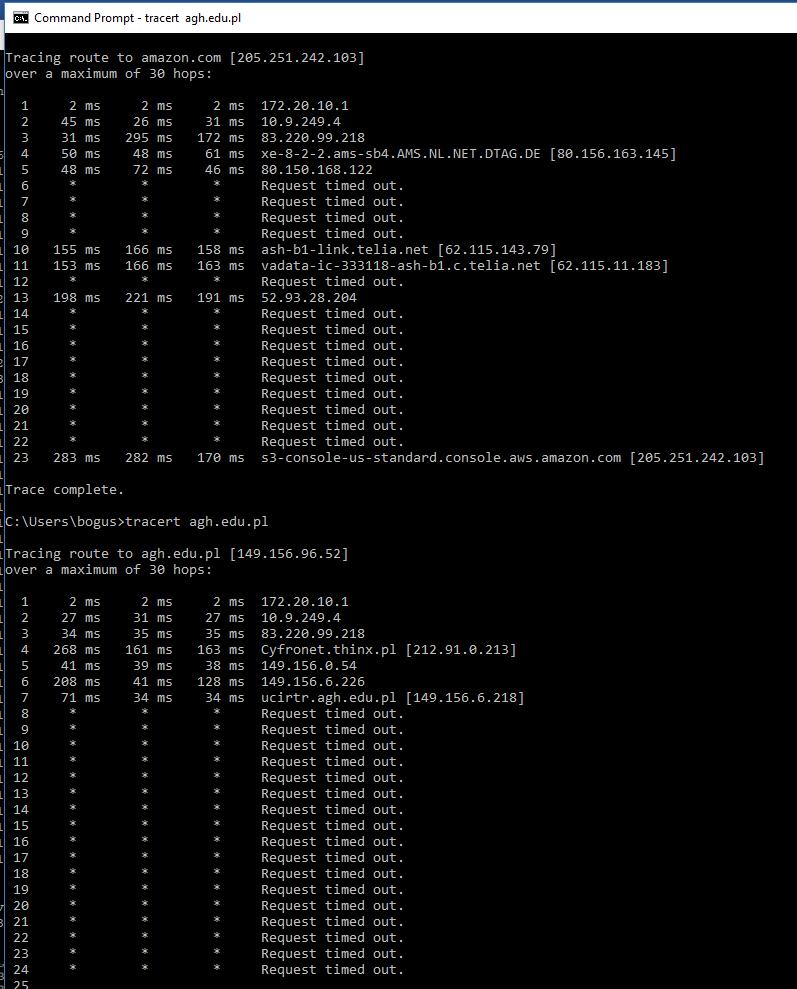

9 7. Zapoznać się z poleceniem tracert. Wykonać badanie serwerów wybranych w punkcie 4.Zinterpretować i porównać wyniki testów. Polecenie tracert służy do badania drogi danego pakietu w sieci

10 Widzimy, że pewne pakiety nie mają problemu z przejściem od danego adresu ip do innego, ale są też adresy, w których czas oczekiwania się powiększył. Wynikać to może z problemów na łączach, przeciążeniach sieci czy problemu z przedostaniem się przez firewall a.

11 8. Znaleźć w zasobach sieciowych narzędzie wireshark ( pobrać wersję uruchamianą bez instalacji. Zapoznać się z programem. 9. Wykonać badanie ruchu sieciowego monitorowanego przez wireskark'a w trakcie testu ping oraz np. w trakcie komunikacji z wybraną stroną www. Zinterpretować wyniki eksperymentu. Widzimy, że ilość pakietów przechodząca pomiędzy moim komputerem a innymi jest niewyobrażalna. Na zajęciach podczas wykonania testu za pomocą komendy ping ta ilość pakietów była znacznie mniejsza. Różnica ta jest spowodowana tym, że będąc w domu mam włączonych wiele programów komunikujących się z siecią, a na zajęciach nie był uruchomiony żaden. W dolnej części programu widzimy zakodowane adresy w formie tekstowej.
