1 Akademia CISCO Skills Exam Wskazówki

2 Podsieci Ustalenie liczby podsieci Podsiecią jest każda domena rozgłoszeniowa: dowolna kombinacja komputerów oraz przełączników wraz z interfejsami routerów, do których są podłączone. Podsiecią są też dwa routery połączone bezpośrednio

3 Podsieci Ustalenie liczby numerów IP Unikalny numer IP musi mieć każdy interfejs routera, host (komputer) oraz urządzenie sieciowe w rodzaju drukarki W programie Packet Tracer są to urządzenia: Są też urządzenia, które mogą (choć nie muszą) mieć własny adres IP; jeżeli jest służy do zarządzania, np.:

4 Podsieci Podział sieci klasy C na podsieci Liczba podsieci oraz liczba dostępnych numerów IP w każdej podsieci powinna zgadzać się z ustaleniami z poprzednich punktów Dla każdej używanej podsieci należy określić: - adres podsieci, - maskę podsieci, - pierwszy i ostatni dostępny numer IP WSKAZÓWKA Podczas podziału najwygodniej i najbezpieczniej jest operować na numerach binarnych, które na koniec przelicza się na dziesiętne WYMAGANIE Proszę nie tworzyć podsieci o zakresie numerów większym, niż to niezbędne

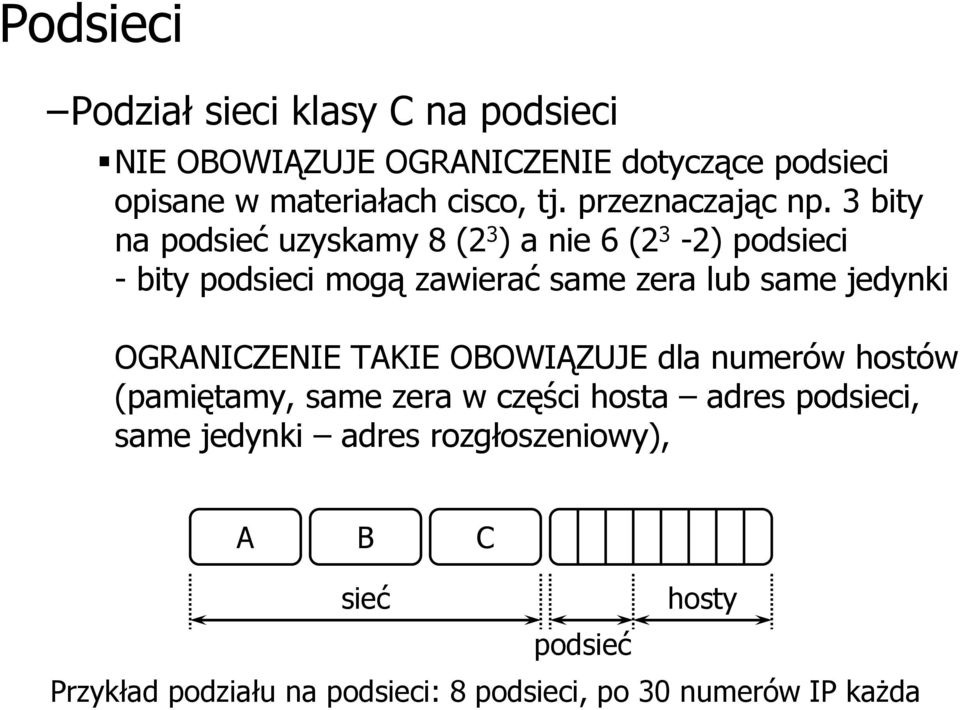

5 Podsieci Podział sieci klasy C na podsieci NIE OBOWIĄZUJE OGRANICZENIE dotyczące podsieci opisane w materiałach cisco, tj. przeznaczając np. 3 bity na podsieć uzyskamy 8 (2 3 ) a nie 6 (2 3-2) podsieci - bity podsieci mogą zawierać same zera lub same jedynki OGRANICZENIE TAKIE OBOWIĄZUJE dla numerów hostów (pamiętamy, same zera w części hosta adres podsieci, same jedynki adres rozgłoszeniowy), A B C sieć podsieć hosty Przykład podziału na podsieci: 8 podsieci, po 30 numerów IP każda

6 Przykład podziału na podsieci Załóżmy, że potrzebne są podsieci: 1x62, 1x30 oraz 4x6 numerów IP. 1) W czwartym oktecie numeru IP przeznaczamy 2 bity na podsieć i 6 na hosty; Otrzymujemy podsieci i zakresy IP: - A.B.C , IP A.B.C do A.B.C A.B.C , IP A.B.C do A.B.C itd. Dziesiętnie: - A.B.C.0, IP A.B.C.D.1 do A.B.C.62 - A.B.C.64, IP A.B.C.D.65 do A.B.C.126 itd. Maska tych podsieci ma postać: (w ostatnim oktecie binarnie )

7 Przykład podziału na podsieci Załóżmy, że potrzebne są podsieci: 1x62, 1x30 oraz 4x6 numerów IP. 2) Jedną z podsieci wykorzystujemy bezpośrednio, inne możemy dalej dzielić na mniejsze. Np. podsieć A.B.C.64 podzielimy na dwie mniejsze: - A.B.C , IP A.B.C do A.B.C A.B.C , IP A.B.C do A.B.C Dziesiętnie: - A.B.C.64, IP A.B.C.D.65 do A.B.C.94 - A.B.C.96, IP A.B.C.D.97 do A.B.C.126 Maska tych podsieci ma postać: (w ostatnim oktecie binarnie )

8 Przykład podziału na podsieci Załóżmy, że potrzebne są podsieci: 1x62, 1x30 oraz 4x6 numerów IP. 3) Podsieć A.B.C.96, uzyskaną w kroku 2 dzielimy na 4 mniejsze: - A.B.C , IP A.B.C do A.B.C A.B.C , IP A.B.C do A.B.C A.B.C , IP A.B.C do A.B.C A.B.C , IP A.B.C do A.B.C Dziesiętnie: - A.B.C.96, IP A.B.C.D.97 do A.B.C.102, Maska: - A.B.C.104, IP A.B.C.D.105 do A.B.C A.B.C.112, IP A.B.C.D.113 do A.B.C.118 (bin ) - A.B.C.120, IP A.B.C.D.121 do A.B.C.126

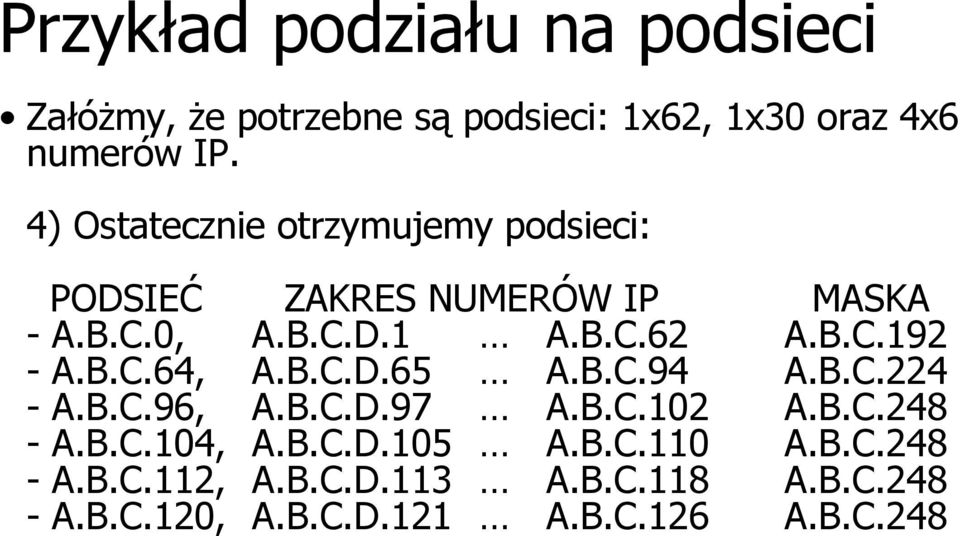

9 Przykład podziału na podsieci Załóżmy, że potrzebne są podsieci: 1x62, 1x30 oraz 4x6 numerów IP. 4) Ostatecznie otrzymujemy podsieci: PODSIEĆ ZAKRES NUMERÓW IP MASKA - A.B.C.0, A.B.C.D.1 A.B.C.62 A.B.C A.B.C.64, A.B.C.D.65 A.B.C.94 A.B.C A.B.C.96, A.B.C.D.97 A.B.C.102 A.B.C A.B.C.104, A.B.C.D.105 A.B.C.110 A.B.C A.B.C.112, A.B.C.D.113 A.B.C.118 A.B.C A.B.C.120, A.B.C.D.121 A.B.C.126 A.B.C.248

10 Przykład podziału na podsieci Załóżmy, że potrzebne są podsieci: 1x62, 1x30 oraz 4x6 numerów IP. Sposób podziału możemy też przedstawić w postaci drzewa (x bity numeru hosta): A.B.C.xxxxxxxx.00xxxxxx.01xxxxxx.10xxxxxx.11xxxxxx.010xxxxx.011xxxxx.01100xxx.01101xxx.01110xxx.01111xxx Kolory: zielony podsieć wykorzystana, czerwony podsieć nie może być użyta (wykorzystano pod-podsieci), czarny podsieć niewykorzystana

11 Konfiguracja PC-tów Należy wykorzystać zakładkę Config:

12 Konfiguracja routerów i przełączników Należy wykorzystać zakładkę CLI - do podstawowej konfiguracji

13 Konfiguracja routerów i przełączników oraz terminal (przez PC i port konsoli) - cała reszta

14 Sprawdzenie Skuteczność zapisania konfiguracji przez TFTP łatwo sprawdzić na serwerze TFTP:

15 Sprawdzenie WSKAZÓWKA ponieważ informacje o strukturze sieci rozprzestrzeniają się dość wolno, to wysłanie pakietu host-kilka routerów-host zwykle kończy się niepowodzeniem, nawet jeżeli sieć jest skonfigurowana poprawnie

16 Sprawdzenie WSKAZÓWKA Lepiej jest testować sieć wysyłając kilka pakietów i stopniowo zwiększając dystans, który pakiety mają pokonać : najpierw host-router, potem host-router-router itd. Co ważne, można w ten sposób testować sieć, w której nie wszystkie routery są skonfigurowane
