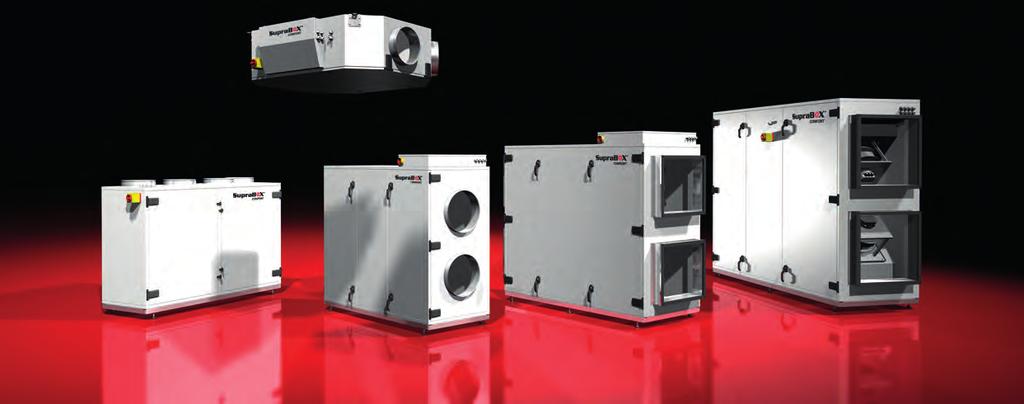

1 Kompaktowe centrale wentylacyjne z odzyskiem ciepła SupraBox COMFORT Rosenberg Klima Polska sp. z o.o. ul. Plantowa -83 Nadarzyn tel.: (+48) lub 74 faks: (+48) biuro@rosenberg.pl

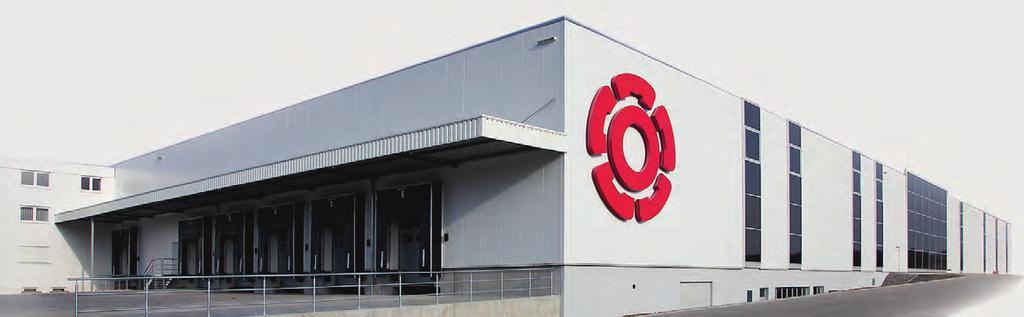

2 Grupa Rosenberg. Jakość bez kompromisów. Od 1981 roku centrala Grupy Rosenberg oraz główny zakład produkcyjny znajduje się w miejscowości Künzelsau- Gaisbach w południowych Niemczech. Pozostałe zakłady mieszczą się w Waldmünchen i Glaubitz w Niemczech, Czechach, Włoszech, Francji, Hiszpanii, Chinach, na Węgrzech i Słowacji. Certyfikat DIN EN ISO 91, Eurovent (serie Airbox F4 i T6) oraz członkostwo w niemieckim zrzeszeniu producentów urządzeń wentylacyjnych i klimatyzacyjnych RLT (RLT-Herstellerverband e.v.) i Europejskim Stowarzyszeniu Przemysłu Wentylacyjnego EVIA (European Ventilation Industry Association) poświadczają nasze kompetencje oraz wiedzę w zakresie projektowania i produkcji urządzeń techniki wentylacyjnej i klimatyzacyjnej. Rozwój Już na etapie projektowania prowadzimy bezpośredni dialog z Klientem. Możemy szybko i indywidualnie spełniać specjalne wymagania. Produkcja seryjna Wykwalifikowana kadra pracownicza oraz sterowane komputerowo maszyny są najważniejszymi elementami w naszej produkcji seryjnej. Produkcja silników Nasze samodzielnie skonstruowane nawijarki uzwojeń silników umożliwiają ich wykonywanie nowoczesną metodą skrzydełkową. Tradycyjne metody produkcji Mimo zaawansowanej technologii i automatyzacji produkcji nie jest możliwe wyeliminowanie tradycyjnych metod wytwarzania dla osiągnięcia wysokiej jakości produktu. Gwarantowana jakość Dobór urządzeń wentylacyjnych zależy od wielu czynników. Ich wielkość musi odpowiadać zadanym parametrom. Dysponujemy własnym laboratorium badawczym. Wszystkie typy wentylatorów badane są zgodnie z normą DIN ISO 81. Wydanie 16/3/217 PL

3 Właściwości Wymagania higieniczne Centrale kompaktowe SupraBox COMFORT spełniają wszystkie aktualne wymagania normalizacyjne. Powierzchnie ścianek urządzenia są całkowicie gładkie (wewnątrz i na zewnątrz lakierowane proszkowo na kolor RAL 73) i łatwe do czyszczenia. Obudowa Urządzenia posiadają stabilne, bezramowe obudowy. Ścianki boczne wykonane są z podwójnych paneli z ocynkowanej blachy stalowej, o grubości 1 mm. Przestrzeń pomiędzy panelami wypełnia warstwa izolacyjna z wełny mineralnej, o gęstości 33 kg/m 3. Wełna jest niepalna i odpowiada klasie ochrony przeciwpożarowej A1, według DIN 412. Grubość izolacji wynosi 4 mm dla jednostek podwieszanych (modele D) i 6 mm dla stojących (modele H i V). Własności mechaniczne i termiczne obudowy są zgodne z normą PN-EN 1886 [L1; D1/D2; 6 mm: T2/TB2; 4 mm: T3/TB3]. Wentylator ze swobodnym wylotem typu GKHM napędzany energooszczędnym silnikiem EC Odzysk ciepła (opcjonalnie z odzyskiem wilgotności) Jednostki wyposażone są w przeciwprądowe wymienniki odzysku ciepła o sprawności powyżej 9%. Zapewniają szczelne odseparowanie strumienia powietrza świeżego od zużytego, uniemożliwiając przedostawanie się zapachów. Izolacja płyt wymiennika zapobiega kondensacji pary wodnej przy dużej różnicy temperatur przepływających strumieni powietrza. Filtry Standardowo na nawiewie montowane są filtry klasy F7, natomiast na wywiewie filtry klasy M (dawniej F). Mechanizm zatrzaskowy gwarantuje szybką i łatwą wymianę filtra. Wentylator ze swobodnym wylotem typu GKHS napędzany energooszczędnym silnikiem EC Króćce przyłączeniowe Wymiary przyłączy są zgodne ze standardowymi wymaganiami branżowymi i zapewniają prędkość przepływu ok. 2, m/s. Wentylatory EC Kompaktowe wentylatory EC, napędzane nowoczesnymi silnikami komutowanymi elektronicznie własnej produkcji, zapewniają cichą i energooszczędną pracę całego typoszeregu central SupraBox Comfort zarówno przy pełnym, jak i przy częściowym obciążeniu. Akcesoria (opcjonalnie) Jednostki SupraBox Comfort mogą zostać opcjonalnie wyposażone w zewnętrzną, wodną nagrzewnicę lub chłodnicę w celu podniesienia lub obniżenia temperatury pomieszczenia. W ofercie dostępne są również elektryczne nagrzewnice wstępne i końcowe. Nagrzewnica wodna przeznaczona do montażu w systemie kanałów Zintegrowany sterownik (z opcją sterowania przez internet) Centrala SupraBox Comfort wyposażona jest standardowo w sterownik służący do jej obsługi. Wszystkie wewnętrzne podzespoły są fabrycznie okablowane. Regulacja temperatury jest możliwa również przy zastosowaniu opcjonalnej nagrzewnicy i chłodnicy. Oprogramowanie sterownika zawiera wiele funkcji sterowania, które w każdej chwili mogą zostać aktywowane. Panel do zdalnego sterowania jednostką jest dostarczany w standardzie z urządzeniem. Na specjalne zamówienie jednostka może być dostarczona również bez sterownika. Panel obsługi centrali SupraBox Comfort Wydanie: 16/3/217 PL Zastrzegamy możliwość zmian technicznych 3

4 Odzysk ciepła Sprawność odzysku ciepła Centrale kompaktowe SupraBox COMFORT wyposażone są w wysokowydajne wymienniki płytowe, przeciwprądowe wykonane z aluminium odpornego na korozję. Sprawność wymiennika zależy w dużej mierze od warunków eksploatacji. Temperatura powietrza zewnętrznego i wilgotność powietrza wywiewanego W przeważającej części roku wilgotność powietrza wywiewanego nie ma znaczenia. Przy jednakowych przepływach powietrza nawiewanego i wywiewanego SupraBox Comfort można osiągnąć ponad 8% sprawność odzysku ciepła centrali SupraBox Comfort. Wraz ze spadkiem temperatury na zewnątrz spada temperatura powierzchniowa wymiennika ciepła. Poniżej punktu rosy powietrza wywiewanego, który jest zależny od bezwzględnej zawartości wilgoci w powietrzu, wykrapla się kondensat na płytach wymiennika ciepła. Energia uwolniona podczas kondensacji wody zwiększa skuteczność odzysku płytowego wymiennika ciepła. W tym szczególnym przypadku, zapewniając przepływ zrównoważony, sprawność wymiennika może wzrosnąć nawet do wartości powyżej 9%. Na wykresie obok pokazano odzysk ciepła SupraBox Comfort 8H przy następujących założeniach: do 91,% z kondensacją >82% bez 1% kondensacji 9% 9% 9,%-9,% 1 C 8% 8,%-9,% 6 C 8,%-8,% 8% 2 C 7,%-8,% -2 C zakres przeciwdziałania 7% 7,%-7,% - C oblodzeniu 7% 6,%-7,% -8 C -12 C 6% 7% -16 C 6% % -2 C 4% 3% 2% 1% Wilgotność względna powietrza wywiewanego Temperatura powietrza zewnętrznego Sprawność odzysku ciepła, również z uwzględnieniem ochrony przeciwoblodzeniowej Strumień powietrza nawiewanego i wywiewanego: m³/h Temperatura powietrza wywiewanego: 22 C Wyjątkowo wysoka sprawność odzysku przy bardzo niskich temperaturach wymaga zastosowania dodatkowych środków chroniących przed oblodzeniem. W SupraBox Comfort przewidziano kilka sposobów przeciwdziałania oblodzeniu (patrz str. ). W przypadku zastosowań z niewielkim przenikaniem wilgotności do powietrza wywiewanego, możliwe jest utrzymanie sprawności odzysku ciepła na niezmienionym poziomie, nawet poniżej -1 C. Dane dotyczące powietrza wywiewanego z pomieszczeń wilgotnych, w przykładzie poniżej, dotyczą temperatury powie- trza zewnętrznego niższej niż - C, przy wykorzystaniu fukcji przeciwzamrożeniowych. Oblodzenie wymiennika ma wpływ na spadek sprawności odzysku ciepła. Średnia temperatura zewnętrzna w Europie Środkowej w czasie trwania okresu grzewczego jest zwykle o wiele wyższa niż C. Niemniej jednak są takie dni w roku, w których konieczne jest zapobieganie oblodzeniu. Ze względu na ich niedużą liczbę w ciągu roku, mają one nieznaczny wpływ na wydajność urządzenia. Przepływ powietrza przez SupraBox Comfort Im niższa prędkość przepływu powietrza przez płytowy wymiennik ciepła, tym wyższy stopień odzysku. Zależność przedstawiona na wykresie dotyczy modelu SupraBox Comfort 8 H, powietrza zewnętrznego o parametrach - C / 9% i powietrza wywiewanego o parametrach 22 C / %. Dobór odpowiedniego modelu centrali SupraBox Comfort prowadzi nie tylko do zmniejszenia zużycia energii przez urządzenia o niższych spadkach ciśnienia, ale również może zwiększyć sprawność odzysku ciepła nawet o 6%! 1% 9% 8% Odzysk ciepła 7% 6% Wartości średnie odzysku ciepła zależne od wilgotności powietrza wywiewanego 2 C 24 C 23 C 22 C 21 C 2 C 19 C 18 C 17 C 16 C % C 3% 4% % 6% 7% 8% 9% 1% 11% Przepływ powietrza nawiew/wywiew w zależności od wydajności nominalnej jednostki Temperatura powietrza nawiawanego Odzysk ciepła (dla procesu suchego) Odzysk ciepła (dla procesu wilgotnego) Temperatura powietrza nawiewanego przy wywiewie suchym -> bez kondensacji Temepratura powietrza nawiewanego przy wywiewie o % wilgotności względnej -> z kondensacją 4

5 Odzysk ciepła Ilość powietrza wywiewanego w odniesieniu do ilości powietrza nawiewanego 2% Duży wpływ na skuteczność odzysku ciepła ma również ilość powietrza wywiewanego w stosunku do nawiewanego. Zarówno zmniejszenie jak i zwiększenie tego stosunku daje niepożądane efekty. Analizując przedstawiony obok wykres widać, że większa ilość powietrza wywiewanego w stosunku do nawiewanego prowadzi do większej nieefektywności odzysku niż odwrotnie. Oznacza to, że dla zapewnienia optymalnego odzysku ciepła, przy normalnej pracy urządzenia (nie dotyczy odszraniania), należy zapewnić zrównoważony (symetryczny) przepływ po stronie nawiewnej i wywiewnej. 17% % 12% 1% Optimum 7% -2% -% -1% -% % % 1% Stosunek ilości przepływu powietrza wywiewanego do nawiewanego Straty ciepła wynikające z wentylacji Oszacowanie temperatury powietrza nawiewanego na wyjściu z centrali SupraBox Wykres obok przedstawia szacunkowe wartości temperatur powietrza nawiewanego przez SupraBox, przy zachowaniu przepływu zrównoważonego oraz temperatury powietrza wywiewanego do 22 C. W procesie suchym efektywność odzysku ciepła wynosi 8% i, w przybliżeniu, w takich warunkach jest to minimum osiągane przez wszystkie modele serii SupaBox. Jeżeli wilgotność właściwa powietrza wywiewanego w okresie zimowym jest niższa niż 4g/kg, zgodnie z wykresem, wybór dodatkowych urządzeń grzewczych może okazać się niezbędny. Wysoki wskaźnik odzysku ciepła sprawia, że przy małej wymianie powietrza i jej efektywnym zarządzaniu, ewentualne dogrzewanie jest zbyteczne. Jeśli są Państwo zainteresowani dokładnymi obliczeniami przy konkretnych warunkach brzegowych prosimy o kontakt - mamy przygotowany specjalny program doboru. Temperatura powietrza nawiewanego 22 Temperatura powietrza 21 nawiewanego przy 2 wilgotności powietrza wywiewanego < 4 g/kg 19 (przy wyższej wilgotności 18 temperatura powietrza 17 nawiewanego zależy od wybranej funkcji 16 odszraniania) Minimalna temperatura powietrza nawiewanego przy dowolnej wilgotności 14 powietrza wywiewanego Temperatura zewnętrzna Odszranianie / przeciwdziałanie oblodzeniu Funkcja odszraniania jest podzielona na kilka sekwencji: Sygnał różnicowego czujnika ciśnienia (DDW) na płytowym wymienniku ciepła. Przepływ niezrównoważony aktywowany. Nagrzewnica wstępna aktywowana. Przepływ niezrównoważony i nagrzewnica wstępna nieaktywowana. Sekwencja 1 Redukcja pracy wentylatora nawiewnego do 7% wartości zadanej. Sygnał DDW nie jest już obecny. Jeśli nieskuteczne i Sekwencja 2 jest aktywowana Sekwencja 2 Podgrzewanie przez zadany okres czasu. Jeśli nieskuteczne Sekwencja 3 Wyłączenie na 1 minut, a następnie ponowne wykonanie poszczególnych sekwencji, jeśli sygnał DDW jest wciąż obecny. Jeśli nieskuteczne i Sekwencja 2 jest nieaktywna

6 SupraBox COMFORT 8 H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 8 H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBC8HGLIB-1A (LEWE); SBC8HGRIB-1A (PRAWE) bez regulacji: SBC8HGLIBE-1A (LEWE); SBC8HGRIBE-1A (PRAWE) z regulacją: SBC8HGLWB-1A (LEWE); SBC8HGRWB-1A (PRAWE) bez regulacji: SBC8HGLWBE-1A (LEWE); SBC8HGRWBE-1A (PRAWE) 133 x 122 x 64 mm (wraz z szafką sterowniczą i regulowanymi stopkami) 8 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 3,7 A 22 min -1 2 x 23 W SFP 2 Przeciwprądowy wymiennik ciepła - do 93% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 493 x 418 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome Ø3 2,9 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 2 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 6

7 SupraBox COMFORT 8 H Charakterystyka pracy: Akustyka: V[C.F.M.] SupraBox COMFORT 8 H [Pa] [in.wg] 4 ErP db(a) Powyżej 11 m³/h odzysku ciepła nie 1. można jednoznacznie 17 określić! ErP V[m 3 /h] V[m 3 /s].4 Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 2 db Poziom mocy akustycznej na wylocie LWA6 = LWA2 + 2 db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm szafka * sterownicza * * * 32 * * * * Ø3 NAW nawiew M Ø WYW wywiew Ø3 84 WYR wyrzut F7 86 Ø ZEW pow. zewn wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 7

8 SupraBox COMFORT 11 H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 11 H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBC11HGLIB-1A (LEWE); SBC11HGRIB-1A (PRAWE) bez regulacji: SBC11HGLIBE-1A (LEWE); SBC11HGRIBE-1A (PRAWE) z regulacją: SBC11HGLWB-1A (LEWE); SBC11HGRWB-1A (PRAWE) bez regulacji: SBC11HGLWBE-1A (LEWE); SBC11HGRWBE-1A (PRAWE) x 142 x 66 mm (wraz z szafką sterowniczą i regulowanymi stopkami) 11 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 4,4 A 24 min -1 2 x 3 W SFP 2 Przeciwprądowy wymiennik ciepła - do 93% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 13 x 18 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome Ø3 3,1 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 24 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 8

9 SupraBox COMFORT 11 H Charakterystyka pracy: Akustyka: [Pa] V[C.F.M.] SupraBox COMFORT 11 H db(a) V[m 3 /h] V[m 3 /s] ErP Powyżej 13 m³/h odzysku ciepła nie można jednoznacznie określić! ErP [in.wg] Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 1 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm szafka * sterownicza * * * * * 33 Ø3 NAW nawiew M WYW wywiew Ø3 99 F Ø3 WYR wyrzut ZEW pow. zewn. 13 Ø wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 9

10 SupraBox COMFORT H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBCHGLIB-1A (LEWE); SBCHGRIB-1A (PRAWE) bez regulacji: SBCHGLIBE-1A (LEWE); SBCHGRIBE-1A (PRAWE) z regulacją: SBCHGLWB-1A (LEWE); SBCHGRWB-1A (PRAWE) bez regulacji: SBCHGLWBE-1A (LEWE); SBCHGRWBE-1A (PRAWE) 167 x 2 x 7 mm (wraz z szafką sterowniczą i regulowanymi stopkami) m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz, A 273 min -1 2 x 46 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 3 x 68 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome Ø4 3,3 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 289 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 1

11 SupraBox COMFORT H Charakterystyka pracy: Akustyka: 7 [Pa] V[C.F.M.] 1 SupraBox COMFORT H ErP 218 [in.wg] db(a) ErP V[m 3 /h] V[m 3 /s]. 2. Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 4 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm. * szafka sterownicza * * * * * Ø4 NAW nawiew M Ø4 Ø4 Ø F WYW wywiew 16 WYR wyrzut ZEW pow. zewn wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 Nagrzewnica elektryczna wstępna strona 39 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 11

12 SupraBox COMFORT 2 H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 2 H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBC2HGLIB-1A (LEWE); SBC2HGRIB-1A (PRAWE) bez regulacji: SBC2HGLIBE-1A (LEWE); SBC2HGRIBE-1A (PRAWE) z regulacją: SBC2HGLWB-1A (LEWE); SBC2HGRWB-1A (PRAWE) bez regulacji: SBC2HGLWBE-1A (LEWE); SBC2HGRWBE-1A (PRAWE) 18 x 166 x 76 mm (wraz z szafką sterowniczą i regulowanymi stopkami) 2 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 9,2 A 262 min -1 2 x 67 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 92 x 92 x 96 mm Przyłącze Wymiary króćca Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 498 x 498 mm (3 mm kołnierz) 2,2 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 377 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 12

13 * SupraBox COMFORT 2 H Charakterystyka pracy: Akustyka: V[C.F.M.] SupraBox COMFORT 2 H [Pa] 2 [in.wg] 7 ErP db(a) 4 2. Powyżej 23 m³/h 4 odzysku ciepła nie 19 można jednoznacznie 4 określić! ErP V[m 3 /h] V[m 3 /s].8 Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 2 db Poziom mocy akustycznej na wylocie LWA6 = LWA2 + 2 db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm. 812 szafka sterownicza 13 * * * NAW nawiew M WYW wywiew WYR wyrzut F7 886 ZEW pow. zewn , Akcesoria: wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Przejście koło-prostokąt strona 36 Nagrzewnica elektryczna wstępna strona 39 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 13

14 SupraBox COMFORT 27 H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 27 H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBC27HGLIB (LEWE); SBC27HGRIB (PRAWE) bez regulacji: SBC27HGLIBE (LEWE); SBC27HGRIBE (PRAWE) z regulacją: SBC27HGLWB (LEWE); SBC27HGRWB (PRAWE) bez regulacji: SBC27HGLWBE (LEWE); SBC27HGRWBE (PRAWE) 19 x 18 x 84 mm (wraz z szafką sterowniczą i regulowanymi stopkami) 27 m³/h 4 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 4 V / Hz 4,7 A 28 min -1 2 x 19 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 693 x 78 x 96 mm Przyłącze Wymiary króćca Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 498 x 98 mm (3 mm kołnierz) 2, m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 49 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 14

15 SupraBox COMFORT 27 H Charakterystyka pracy: Akustyka: [Pa] 28 1 V[C.F.M.] 2 SupraBox COMFORT 27 H ErP db(a) ErP Powyżej 3 m³/h 6 odzysku ciepła nie można jednoznacznie określić! V[m 3 /h] V[m 3 /s] 1.2 [in.wg] 4. Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 3 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm szafka 6 sterownicza * 13 * * * NAW nawiew M WYW wywiew WYR wyrzut F ZEW pow. zewn. 683, , wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Nagrzewnica elektryczna wtórna strona 37 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wstępna strona 39 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34

16 SupraBox COMFORT 3 H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 3 H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBC3HGLIB-A (LEWE); SBC3HGRIB-A (PRAWE) bez regulacji: SBC3HGLIBE-A (LEWE); SBC3HGRIBE-A (PRAWE) z regulacją: SBC3HGLWB-A (LEWE); SBC3HGRWB-A (PRAWE) bez regulacji: SBC3HGLWBE-A (LEWE); SBC3HGRWBE-A (PRAWE) 232 x 197 x 84 (wraz z regulowanymi stopkami) 3 m³/h 4 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 4 V / Hz,4 A 233 min -1 2 x 16 W SFP 4 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 693 x 83 x 96 mm Przyłącze Wymiary króćca Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 98 x 98 mm (3 mm kołnierz) 2,7 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku 3 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 16

17 SupraBox COMFORT 3 H Charakterystyka pracy: Akustyka: 12 1 V[C.F.M.] 2 24 SupraBox COMFORT 3 H [Pa] 2 ErP ErP db(a) 7 Powyżej 38 m³/h 6 odzysku ciepła nie 17 można jednoznacznie 8 określić! V[m 3 /h] V[m 3 /s] 1.2 [in.wg] Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 4 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm , * * NAW nawiew M WYW wywiew WYR wyrzut F7 1 ZEW pow. zewn. 86, , wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Nagrzewnica elektryczna wtórna strona 37 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wstępna strona 39 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 17

18 SupraBox COMFORT H Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście dwa moduły (moduł wentylatora + moduł filtr-wymiennik) Dane techniczne: SupraBox COMFORT H Wykonanie wewnętrzne (LEWE / PRAWE) Wykonanie zewnętrzne (LEWE / PRAWE) Wymiary (L x H x T) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne z regulacją: SBCHGLIB-A (LEWE); SBCHGRIB-A (PRAWE) bez regulacji: SBCHGLIBE-A (LEWE); SBCHGRIBE-A (PRAWE) z regulacją: SBCHGLWB-A (LEWE); SBCHGRWB-A (PRAWE) bez regulacji: SBCHGLWBE-A (LEWE); SBCHGRWBE-A (PRAWE) 249 x 197 x 119 mm (wraz z regulowanymi stopkami) 4 m³/h 4 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 4 V / Hz 8,1 A 217 min -1 2 x 221 W SFP 4 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 143 x 83 x 96 mm Przyłącze Wymiary króćca Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 898 x 98 mm (3 mm kołnierz) 2,6 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Przeciwbieżna przepustnica obejścia, przepustnica na obejściu i na wymienniku sumarycznie: 77 kg (moduł wentylatora: 29 kg, moduł filtr-wymiennik: 48 kg) 4 C (wyższa temp. dostępna na specjalne zamówienie) 18

19 SupraBox COMFORT H Charakterystyka pracy: Akustyka: V[C.F.M.] [Pa] SupraBox COMFORT H ErP 218 ErP db(a) Powyżej 8 m³/h odzysku ciepła nie można jednoznacznie określić! [in.wg] V[m 3 /h] V[m 3 /s] Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 3 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. * Zadaszenie - tylko w wersji zewnętrznej. Okap dachu wynosi 1 mm. 13, * * 2 1 NAW nawiew M WYW wywiew 98 WYR wyrzut 197 F7 ZEW pow. zewn , 76, 18, wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Akcesoria: Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Nagrzewnica elektryczna wtórna strona 37 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wstępna strona 39 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 19

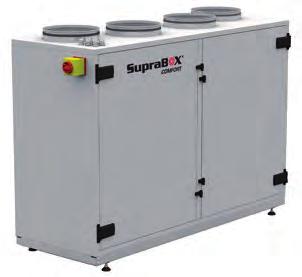

20 SupraBox COMFORT 8 V Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze pionowe energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 8 V Wykonanie wewnętrzne (tylko PRAWE) z regulacją: SBC8VGRIB (PRAWE) bez regulacji: SBC8VGRIBE (PRAWE) Wymiary (L x H x T) 147 x 114 x 6 mm (wraz z regulowanymi stopkami) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne 8 m³/h Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz,7 A 23 min -1 2 x 22 W SFP 2 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 328 x 478 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Pionowe Ø2 4, m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 29 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 2

21 SupraBox COMFORT 8 V Charakterystyka pracy: Akustyka: 7 [Pa] V[C.F.M.] 7 29 SupraBox COMFORT 8 V ErP 218 ErP [in.wg] db(a) Powyżej 11 m³/h odzysku ciepła nie można jednoznacznie 3 4 określić! V[m 3 /h] V[m 3 /s].3 Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 2 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie PRAWE. 7 WYR ZEW 11, WYW NAW F7 M wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) , 681, , wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) 11 Ø2 27 Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 21

22 SupraBox COMFORT 11 V Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze pionowe energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 11 V Wykonanie wewnętrzne (tylko PRAWE) z regulacją: SBC11VGRIB (PRAWE) bez regulacji: SBC11VGRIBE (PRAWE) Wymiary (L x H x T) 174 x 122 x 63 mm (wraz z regulowanymi stopkami) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne 11 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz,7 A 26 min -1 2 x 32 W SFP 2 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 398 x 8 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Pionowe 3 3,9 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 23 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 22

23 SupraBox COMFORT 11 V Charakterystyka pracy: Akustyka: 7 [Pa] V[C.F.M.] SupraBox COMFORT 11 V 1 ErP db(a) ErP [in.wg] V[m 3 /h] V[m 3 /s] Powyżej 13 m³/h odzysku ciepła nie można jednoznacznie określić! Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 2 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie PRAWE. 7 WYR ZEW 11, WYW NAW F7 M 816, , wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) 174 wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Ø3 Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa ręczna / automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 23

24 SupraBox COMFORT V Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze pionowe energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT V Wykonanie wewnętrzne (tylko PRAWE) z regulacją: SBCVGRIB (PRAWE) bez regulacji: SBCVGRIBE (PRAWE) Wymiary (L x H x T) 198 x 136 x 71 mm (wraz z regulowanymi stopkami) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 6 A 29 min -1 2 x 47 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 468 x 48 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Pionowe 3 4,2 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 3 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 24

25 SupraBox COMFORT V Charakterystyka pracy: Akustyka: V[C.F.M.] 1 SupraBox COMFORT V 3. [Pa] 29 6 [in.wg] 26 ErP db(a) ErP V[m 3 /h] V[m 3 /s]. Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 3 db Poziom mocy akustycznej na wylocie LWA6 = LWA2 + 2 db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie PRAWE. 7 WYR ZEW 11, WYW NAW F7 936, , 936, M wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Ø3 Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 2

26 SupraBox COMFORT 2 V Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 6 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze pionowe energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 2 V Wykonanie wewnętrzne (tylko PRAWE) z regulacją: SBC2VGRIB (PRAWE) bez regulacji: SBC2VGRIBE (PRAWE) Wymiary (L x H x T) 222 x 1 x 77 mm (wraz z regulowanymi stopkami) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne 2 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 12 A 23 min -1 2 x 78 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 38 x 68 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Pionowe 4 4,4 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 43 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 26

27 SupraBox COMFORT 2 V Charakterystyka pracy: Akustyka: V[C.F.M.] SupraBox COMFORT 2 V [Pa] 23 ErP 218 [in.wg] db(a) 2 ErP Powyżej 23 m³/h odzysku ciepła nie 4 4 można jednoznacznie określić! V[m 3 /h] V[m 3 /s].8 Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie PRAWE. 7 WYR ZEW 11, WYW NAW F7 M , 16, wąż elastyczny odprowadzającykondensat 19,4 x 3,7 (długość = 2m) 222 wąż elastyczny odprowadzający kondensat 19,4 x 3,7 (długość = 2m) Ø4 Akcesoria: Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa ręczna / automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 27

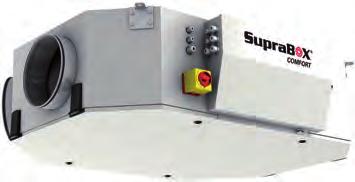

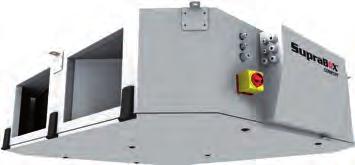

28 SupraBox COMFORT 11 D Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 4 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 11 D Wykonanie wewnętrzne (LEWE / PRAWE) z regulacją: SBC11DGLIB (LEWE); SBC11DGRIB (PRAWE) bez regulacji: SBC11DGLIBE (LEWE); SBC11DGRIBE (PRAWE) Wymiary (L x H x T) 16 x 46 x 1292 (wraz z szafką sterowniczą) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne 11 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 4,1 A 26 min -1 2 x 32 W SFP 2 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 378 x 3 x 96 mm Przyłącze Średnica Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 3 3,9 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 188 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 28

29 SupraBox COMFORT 11 D Charakterystyka pracy: Akustyka: 6 [Pa] V[C.F.M.] 9 26 SupraBox COMFORT 11 D 24 [in.wg] 4 ErP db(a) ErP V[m 3 /h] V[m 3 /s].4 2. Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 4 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. Minimalna niezbędna wysokość zabudowy jednostki wynosi 48 mm. Widok z przodu 733 Widok z boku ZEW pow. zewn Widok z góry ~33 18 WYW wywiew Króciec spustowy - rurka aluminiowa x 2 mm F7 M WYR wyrzut NAW nawiew GS Akcesoria: 1362 szafka sterownicza Średnica otworu do zawiesia 18 mm Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna strona 4 Tłumik akustyczny strona 3 PKW - Chłodnica wodna strona 4 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 29

30 SupraBox COMFORT 19 D Wykonanie standardowe: Centrala spełnia wymagania Dyrektywy ErP obowiązujące od r. bezramowa obudowa z izolacją 4 mm wewnątrz i na zewnątrz lakierowana proszkowo (RAL 73) zintegrowane sterowanie (Plug & Play) przyłącze poziome energooszczędne wentylatory EC wysoki stopień sprawności odzysku ciepła możliwe wykonanie z odzyskiem wilgotności (na zamówienie) dwoje drzwi serwisowych; obejście Dane techniczne: SupraBox COMFORT 19 D Wykonanie wewnętrzne (LEWE / PRAWE) z regulacją: SBC19DGLIB (LEWE) ; SBC19DGRIB (PRAWE) bez regulacji: SBC19DGLIBE (LEWE) ; SBC19DGRIBE (PRAWE) Wymiary (L x H x T) 16 x 46 x 1892 mm (wraz z szafką sterowniczą) Nominalny punkt pracy Wydajność V nom Ciśnienie dyspozycyjne 19 m³/h 2 Pa Wentylatory Napięcie / częstotliwość Maks. całkowity pobór prądu Obroty Pobór mocy Klasa SFP Odzysk ciepła Sprawność [%] Filtry powietrza Swobodny wylot, wirnik z łopatkami wygiętymi do tyłu, napęd silnikiem komutowanym elektronicznie, zintegrowane sterowanie 23 V / Hz 9 A 28 min -1 2 x 7 W SFP 3 Przeciwprądowy wymiennik ciepła - do 92% *, klasa H1 * = wartość maksymalna z kondensacją; sprawność odzysku zależy od stanu pracy urządzenia Filtry panelowe w obudowie z tworzywa sztucznego; nawiew: F7 / wywiew: M (dawniej F) 378 x 848 x 96 mm Przyłącze Wymiary króćca Nominalna prędkość powietrza w króćcu Regulacja Obejście Masa (z automatyką) Maks. temp. powietrza przetłaczanego Poziome 33 x 48 mm 3,3 m/s Nawiew / Wywiew / Kontrola temperatury w pomieszczeniu, bezstopniowa regulacja obrotów wentylatora, sterowanie funkcją obejścia modulowanym sygnałem -1V Bez przepustnicy na wymienniku, przepustnica na obejściu 27 kg 4 C (wyższa temp. dostępna na specjalne zamówienie) 3

31 SupraBox COMFORT 19 D Charakterystyka pracy: 9 [Pa] V[C.F.M.] SupraBox COMFORT 19 D ErP db(a) ErP V[m 3 /h] V[m 3 /s] [in.wg] Akustyka: Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 1 db Poziom mocy akustycznej na wylocie LWA6 = LWA db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa Uwaga: przykład obliczeniowy na str. 49 Wymiary: Wszystkie wymiary w mm. Na rysunku przedstawiono wykonanie LEWE. Wykonanie PRAWE jest lustrzanym odbiciem w pionie. Minimalna niezbędna wysokość zabudowy jednostki wynosi 48 mm. Widok z przodu 733 Widok z boku Widok z góry 16 ~ ZEW pow. zewn. 8 F7 M WYW wywiew 171 Króciec spustowy - rurka aluminiowa x 2 mm WYR wyrzut 8 NAW nawiew 4 21 Akcesoria: 67 G S Szafka sterownicza 1386 Średnica otworu do zawiesia 18 mm Króciec elastyczny (komplet - 4 szt.) strona 3 PTC - Nagrzewnica elektryczna wstępna strona 38 Przepustnica odcinająca (obsługa automatyczna) strona 36 PWW - Nagrzewnica wodna wtórna PKW - Chłodnica wodna strona 4 Tłumik akustyczny strona 3 Przejście koło-prostokąt strona 36 Nagrzewnica elektryczna wtórna strona 37 Dodatkowe akcesoria elektryczne (czujnik temperatury, czujnik CO 2 ) strona 34 31

32 Regulacja Regulacja central SupraBox COMFORT Sterowniki do regulacji central SupraBox COMFORT zostały zaprojektowane tak, aby zapewnić maksimum komfortu i bezpieczeństwa podczas obsługi oraz kontroli i serwisowania urządzenia. Przystosowane są także do zdalnej obsługi z wykorzystaniem najnowszej technologii DDC. Funkcje i właściwości łatwy wybór funkcji poprzez panel sterowania wbudowany zegar z programem tygodniowym możliwość aktywowania funkcji podczas użytkowania w urządzeniach z przyłączem poziomym sterownik montowany na górze (w modelach 3H i H - zintegrowany); w jednostkach podwieszanych - z boku; w urządzeniach z przyłączem pionowym - zintegrowany możliwość regulacji temperatury zależnie od temperatury w pomieszczniu, temperatury powietrza nawiewu lub wywiewu 3 poziomy sterowania (dla użytkowników, serwisantów i podczas rozruchu) 1m kabla (luzem) do sterownika w standardzie menu nawigacji w języku niemieckim lub angielskim Uwaga: Wszystkie nastawy mogą być dokonywane z jednego z trzech dostępnych poziomów obsługi. Tylko wydajność wentylatora, temperaturę zadaną, nastawy czasowe programu tygodniowego i język menu można zmienić bez wprowadzenia hasła. Codzienna obsługa jest bardzo przejrzysta i nie sprawia problemów. W przypadku wykorzystania akcesoriów do termicznej obróbki powietrza, sterownik ma możliwość podłączenia odpowiednich czujników bezpieczeństwa: termostat przylgowy nagrzewnicy wodnej wejście alarmowe nagrzewnicy elektrycznej opcjonalny czujnik temperatury nagrzewnicy wodnej Schemat regulacji: WYWIEW NAWIEW POWIETRZE ZEWNĘTRZNE WYRZUT AUTOMATYKA / REGULACJA WYŚWIETLACZ T1 Czujnik WYW T2 Czujnik NAW T3 Czujnik ZEW Przegląd funkcji regulacji M1 Silnik wentylatora NAW M2 Silnik wentylatora WYR M3 Siłownik obejścia P1 Czujnik ciśnienia filtr. WYR P2 Czujnik ciśnienia filtr. ZEW P3 Zabezpieczenie przeciwoblodzeniowe wymiennika (pomiar ciśnienia) P4 Czujnik ciśn. wentyl. NAW (pomiar natężenia przepływu) P Czujnik ciśn. wentyl. WYR (pomiar natężenia przepływu) Wszystkie wymienione w tabeli na następnej stronie funkcje sterowania są zawsze dostępne w standardowym programie panelu sterowania. Aby korzystać z niektórych funkcji konieczne jest podłączenie odpowiednich akcesoriów (wymagane wyposażenie dodatkowe) i/lub aktywacja/dezaktywacja danej funkcji poprzez panel sterowania. 32

33 Funkcje sterowania Przegląd funkcji sterowania Funkcja Opis zawsze dostępne wymagane dostosowanie wymagane akcesoria Kontrola filtrów Czujniki ciśnienia kontrolują stopień zabrudzenia filtrów w przypadku przekroczenia zadanej wartości wywołany zostaje alarm. Bypass (obejście) Czujnik temperatury Zabezpieczenie silnika Temperatura powietrza nawiewanego jest utrzymywana poprzez korygowanie odzysku ciepła za pomocą obejścia. W króccu WYW, do pomiarów temperatury powietrza wywiewanego. W króćcu ZEW, do pomiarów temperatury powietrza zewnętrznego. W króćcu NAW, do pomiarów temperatury powietrza nawiewanego. Kanałowy czujnik temperatury. Pomieszczeniowy czujnik temperatury. Czujnik temperatury powietrza zewnętrznego. W przypadku przegrzania silnika, zwarć, przeciążeń lub zablokowania wirinika załącza się alarm i urządzenie zostaje wyłączone. (czujnik temp.) (czujnik temp.) (czujnik temp.) Czujnik dymu Czujnik dymu połączony z sygnałem alarmowym pożaru. (czujnik dymu) Przepustnica ZEW Przepustnica WYR Regulacja temperatury Znajdująca się w kanale powietrza zewnętrznego przepustnica zamyka się w momencie wyłączenia urządzenia siłownik 24V, z lub bez sprężyny powrotnej. (przepustnica z siłow.) Znajdująca się w kanale wyrzutowym przepustnica zamyka się w momencie wyłączenia urządzenia siłownik 24V, z lub bez sprężyny powrotnej. (przepustnica z siłow.) Regulacja temperatury powierza nawiewanego. Regulacja temperatury powietrza w pomieszczeniu. (czujnik temp.) Regulacja temperatury powietrza wywiewanego. Regulacja wydajności. Regulacja prędkości obrotowej. Sterowanie pracą Regulacja ciśnienia. wentylatorów (czujnik ciśnienia) Regulacja temperaturą w zalezności od potrzeb. Sterowanie sygnałem -1V. (sygnał zewnętrzny) Poziom obsługi Trzy poziomy sterowania (Użytkownik, Serwisant, Rozruch). Regulacja czasowa Ustawienie pożądanych parametrów pracy dotyczących temperatury i wydajności wentylatora, według zegara tygodniowego. Sterowanie chłodnicą Sygnał sterujący (23V/24V i -1V) dla zewnętrznej chłodnicy. (chłodnica PKW) W przypadku niższej temperatury powietrza w pomieszczeniu niż na zewnątrz, Odzysk chłodu w okresie letnim, obejście zostanie zamknięte. Ochrona przeciwoblodzeniowa wymiennika Czujniki ciśnienia dokonują pomiaru ciśnienia na wymienniku - przekroczenie wartości nastawy uruchamia proces odszraniania. Przekaźnik alarmu Możliwość podłączenia alarmu zewnętrznego. Sygnał sterujący dla zewnętrznej nagrzewnicy wodnej PWW (23V/24V i -1 V). (nagrzewnica PWW) Sterowanie nagrzewnicą Sygnał sterujący dla zewnętrznej nagrzewnicy elektrycznej (-1 V). (nagrzewnica EEH) Wyłącznik zewnętrzny Styk bezpotencjałowy dla zewnętrznego urządzenia z funkcją typu ON/OFF. (styk zewnętrzny) Sterowanie zewnętrzne Sterowanie pracą wentylatorów przez zewnętrzny styk bezpotencjałowy. (styk zewnętrzny) Tryb utrzymania temperatury nadmiernemu wychłodzeniu lub przegrzaniu kontrolowanego pomieszczenia. (pomieszczeniowy W przypadku nastawy kontroli temperatury w pomieszczeniu tryb ten zapobiega czujnik temperatury) Tryb nocny Jeżeli pozwalają na to zewnętrzne warunki termiczne, pomieszczenie może być chłodzone nocą powietrzem z zewnątrz. (pomieszczeniowy czujnik temperatury) Wstępne podgrzewanie Sygnał sterujący 1-stopniową, elektryczną nagrzewnicą wstępną. (nagrzewnica wstępna) Komunikacja Podłączenie do sieci Ethernet TCP/IP. (Karta BACnet) Integracja z siecią Modbus RTU. Sterowanie przez internet Funkcje elektroniki sterującej Tera Data Cloud. (pakiet Tera) 33

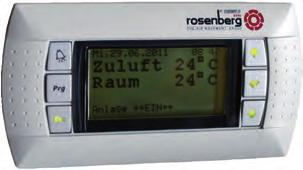

34 Akcesoria regulacyjne Panel sterujący (podtynkowy: nr art.: H / natynkowy: H42-112) Panel sterujący może być podłączony do sterownika. Umożliwia szybkie i łatwe ustawienie wydajności powietrza i temperatury powietrza nawiewanego, bezpośrednio w wentylowanym pomieszczeniu, niezależnie od zewnętrznego urządzenia sterującego. Karta komunikacyjna BACnet (nr art.: H42-14) Umożliwia integrację centrali SupraBox Comfort lub elektroniki sterującej, z siecią Ethernet TCP/IP. Przylgowy czujnik temperatury (nr art. H ) W przypadku kontroli temperatury powrotu, zastosowanie przylgowego czujnika temperatury jest wymagane (na powrocie z nagrzewnicy wodnej). Higrostat (nr art.: H ) Higrostat steruje pracą wentylatora, uruchamiając go w chwili otrzymania sygnału o przekroczeniu wartości zadanej. Różnicowy czujnik ciśnienia PUA1 (nr art.: H4-1) Czujnik z możliwością wyboru zakresu regulacji ciśnienia, z wyjściem -1V. Przeznaczony do pomiaru nadciśnienia, podciśnienia i różnicy ciśnień, w środowisku nieagresywnego powietrza i gazu. Klasa szczelności IP6. Zasilany napięciem 24V z wentylatora. Wyposażenie: 2m wąż silikonowy, złączki, wkręty. Kanałowy czujnik temperatury (nr art.: H ) SupraBox Comfort wyposażony jest w kanałowe czujniki temperatury umieszczone w króćcach. W przypadku konieczności montażu dodatkowych wymienników ciepła zaleca się stosowanie kolejnych czujników temperatury. Wymienniki produkcji Rosenberg posiadają takie czujniki w standardzie. Pomieszczeniowy czujnik temperatury (nr art.: H42-992) Zastosowanie pomieszczeniowego czujnika temperatury jest konieczne do regulacji temperatury w pomieszczeniu oraz do korzystania z trybu utrzymania stałej temperatury lub trybu nocnego. Zewnętrzny czujnik temperatury (nr art.: H ) Przystosowany jest do montażu natynkowego. Jest konieczny do pracy jednostki w trybie nocnym. Czujnik CO 2 (nr art.: H42-993) Czujnik CO 2 wykorzystywany jest w automatycznym trybie pracy jednostki, umożliwiając sterowanie pracą wentylatorów w celu utrzymania niskiego stężenia CO 2 (poniżej wartości nastawy). Kanałowy czujnik przeciwpożarowy (nr art.: H42-993) (uchwyt mocujący do kanału o przekroju kołowym: Art.Nr.: H ) Czujnik przeznaczony jest do wykrywania dymu w kanałach wentylacyjnych, z elektronicznym monitorowaniem przepływu powietrza. Może być podłączony bezpośrednio do styku przełączającego sterownika. Napięcie: 24V AC/DC; klasa szczelności: IP4. 34

35 Akcesoria Tłumik akustyczny RSD Właściwości i wykonanie: L2 L1 Obudowa zewnętrzna (rura typu spiro ) oraz wewnętrzny płaszcz perforowany wykonane są z ocynkowanej blachy stalowej. Grubość warstwy tłumiącej z wełny mineralnej wynosi mm. Tłumik posiada standardowe okrągłe króćce przyłączeniowe wyposażone w uszczelki gumowe dla zachowania szczelności połączenia. ø D ø d Wartości tłumienia [db] Nr art. Ød ØD L1 L2 12 Hz 2 Hz Hz 1 khz 2 khz 4 khz 8 khz SupraBox COMFORT 8 V F13-2 DN SupraBox COMFORT 8 H / 11 V / 11 D F13-3 DN SupraBox COMFORT 11 H / V / 19 D* F13-3 DN SupraBox COMFORT H / 2 H / 2 V / 19 D* F13-4 DN * Uwaga: Prawidłowy dobór zależy od punktu pracy i prędkości powietrza w instalacji; może być konieczne zastosowanie przejścia koło-prostokąt! Króciec elastyczny Właściwości i wykonanie: w komplecie zestaw 4 szt.; stal ocynkowana oraz niezawierający silikonu elastyczny materiał z PVC eliminujący przenoszenie drgań na sieć kanałów; standardowa średnica przyłączeniowa; uszczelka gumowa typu T zapewnia łatwy montaż i szczelność połączenia; do każdej sztuki dołączone 2 obejmy zaciskowe (stal ocynkowana). L uszczelka ø d SupraBox COMFORT Nr art. Ød L 8 V ELSS-2S DN 2 16 mm 8 H / 11 V / 11 D ELSS-3S DN 3 16 mm 11 H / V ELSS-3S DN 3 16 mm H / 2 V ELSS-4S DN 4 16 mm w komplecie zestaw 4 szt.; dwie ramy (2 mm) z blachy stalowej ocynkowanej połączone tkaniną z poliestru powlekaną PVC; przeznaczone dla jednostki SupraBox 19 D ø 9 13 SupraBox COMFORT Nr art. Wymiary Długość montażowa Długość całkowita 19 D ELSS-33S 478 x 328 mm 13 mm 14 mm 3

36 Akcesoria Przepustnica odcinająca (obsługa automatyczna) 1 9 Właściwości i wykonanie: 17 szczelne odcięcie przepływu; okrągły dysk zamykający wykonany z podwójnej blachy stalowej i umieszczonej pomiędzy nimi na obwodzie kauczukowej (EPDM) uszczelki pierścieniowej, która w pozycji zamkniętej przylega do wewnętrznej strony przepustnicy; mechanizm sterujący napędzany siłownikiem; siłownik AC/DC 24V, funkcja zamknij/otwórz, IP4, regulacja ręczna, ogranicznik kąta otwarcia, przyłącze PVC 1 m; siłownik bez sprężyny powrotnej lub ze sprężyną powrotną (całkowity czas ruchu sprężyny < 2 s); w przypadku instalacji zewnętrznej wymagane są dodatkowe środki ochronne przed czynnikami atmosferycznymi. Ød 12 H2 H1 1 6 B1 B2 SupraBox COMFORT Ø d B1 B2 H1 H2 z siłownikiem bez sprężyny powrotnej z siłownikiem ze sprężyną powrotną Klasa szczelności, wg PN-EN 133+A1 8 V ASK1-2N ASK1-2F 4 8 H / 11 V / 11 D ASK1-3N ASK1-3F 4 11 H / V ASK1-3N ASK1-3F 4 H / 2 H / 2 V ASK1-4N ASK1-4F 4 19 D* ASK-33N ASK-33F 2 27 H ASK-N ASK-F 2 3 H ASK-6N ASK-6F 2 H ASK-9N ASK-9F 2 * Uwaga: Przepustnica może być w prosty sposób zainstalowana z użyciem śrub M8. W razie konieczności można zastosować przejście koło-prostokąt. Przejście koło-prostokąt Właściwości i wykonanie: wykonane z blachy stalowej ocynkowanej; dedykowane dla SupraBox 19 D zarówno dla średnicy DN 3, jak i DN 4; uszczelka gumowa typu T zapewnia łatwy montaż i szczelność połączenia. A B E C E F Ø D SupraBox COMFORT Nr art. Przejście do: ød A B C E F 19 D I D I H I

37 Akcesoria Nagrzewnica elektryczna wtórna zestaw montażowy składa się z nagrzewnicy i kanałowego czujnika temperatury; obudowa z ocynkowanej blachy stalowej; w wersji z przyłączem kołowym króćce wyposażone są w uszczelki gumowe; spirale grzejne wykonane ze stali nierdzewnej EN 1.441; min. prędkość przepływu powietrza: 1, m/s!; maks. temp. powietrza wywiewanego: 4 C; maks. temp. otoczenia: 3 C; zintegrowany bezstopniowy, tyrystorowy układ elektroniczny, zapewniający regulację mocy -1%; sterowanie sygnałem 1V; podłączenie zasilania bezpośrednio do nagrzewnicy, zabezpieczenie 16A, 32A (27H/3H), 4A (H); podwójne zabezpieczenie termiczne w postaci termostatu bezpieczeństwa z automatycznym resetem i ogranicznika temperatury z resetem ręcznym; zintegrowany elektroniczny regulator przepływu; spadek ciśnienia po stronie powietrza jest niewielki (tylko kilka Pascali!). Uwaga! Wszystkie poniższe modele nagrzewnic elektrycznych przeznaczone są wyłącznie do montażu wewnętrznego! Nagrzewnica elektryczna wtórna Nr art. nagrzewnicy Średnica przyłącza Moc maksymalna Zasilanie Długość Minimalny przepływ powietrza (1, m/s) SupraBox COMFORT 8 V G ,7 kw 1~ 23V 37 mm DN 2 G9-2, kw 2~ 4V ** 37 mm 27 m³/h SupraBox COMFORT 8 H / 11 V / 11 D G ,7 kw 1~ 23V 37 mm DN 3 G9-3, kw 2~ 4V ** 37 mm 43 m³/h SupraBox COMFORT 11 H / V / 19 D* G9-33 3, kw 1~ 23V 37 mm G9-3 DN3, kw 2~ 4V ** 37 mm 4 m³/h G9-39 9, kw 3~ 4V 37 mm SupraBox COMFORT H / 2 H / 2 V / 19 D* G9-49 DN4 9, kw 3~ 4V 37 mm 68 m³/h SupraBox COMFORT 27 H G9-614 x 6 mm 14, kw 3~ 4V 3 mm 17 m³/h SupraBox COMFORT 3 H G x 6 mm 18, kw 3~ 4V 3 mm 2 m³/h SupraBox COMFORT H G x 9 mm 2, kw 3~ 4V 3 mm 3 m³/h * Uwaga: Prawidłowy dobór zależy od punktu pracy i prędkości powietrza w instalacji; może być konieczne zastosowanie przejścia koło-prostokąt! ** Uwaga: Wymagane podłączenie pod dwie różne fazy. Możliwy przyrost temperatury dla mocy znamionowej nagrzewnic elektrycznych wtórnych: Przyrost temperatury [K] Przyrost temperatury [K] Wydajność powietrza [m³/h] G9-327 G9-3 G9-33 G9-3 G9-49 G9-227 G9-2 G Wydajność powietrza [m³/h] Wszystkie charakterystyki od 1, m/s (min. prędkość powietrza!) do m/s G9-614 G9-618 G9-962 Ważne wskazówki dotyczące montażu: Nagrzewnice mogą być dobierane do innej wielkości SupraBox COMFORT niż wskazane w tabeli, pod warunkiem zachowania minimalnego wymaganego przepływu powietrza. Przykładowo, możliwe jest zastosowanie nagrzewnicy G9-33, przeznaczonej dla modelu SupraBox COMFORT 11 H, do modelu SupraBox COMFORT H. Właściwe jest wówczas zastosowanie odpowiednich kształtek redukcyjnych w instalacji. Montaż kanałowego czujnika temperatury: Aby uniknąć wpływu promieniowania cieplnego nagrzewnicy, czujnik powinien być umieszczony w kanale powietrza nawiewanego, co najmniej 2-3 m za nagrzewnicą. 37

38 Akcesoria Podgrzewanie wstępne do zapobiegania oblodzeniu/usuwania oblodzenia z odzyskiem ciepła Konieczność zastosowania wstępnego podgrzewania do ochrony przeciwoblodzeniowej zależy od: zewnętrznej temperatury projektowej w okresie zimowym, wilgotności powietrza wywiewanego, temperatury powietrza wywiewanego, wybranego sposobu regulacji centrali SupraBox COMFORT, przeciwdziałającemu oblodzeniu (patrz str. ). Jeśli nie przewiduje się znacznego wzrostu wilgotności powietrza usuwanego, którego źródłem mogą być np. przebywający w pomieszczeniu ludzie, i nie ma przeciwskazań do czasowo ograniczonej pracy urządzenia lub nawet wyłączenia jednostki na kilka godzin w najzimniejsze dni roku, wówczas można zrezygnować ze wstępnego podgrzewania! Różnica temperatur [K] Temperatura [ C] 1 Różnica temperatur wstępnego podgrzania dla różnych temperatur zewnętrznych (przy przepływie zrównoważonym) Temperatura zewnętrzna: -16 C -14 C -12 C -1 C -8 C Wilgotność powietrza wywiewanego w % przy temperaturze powietrza wywiewanego 22 C Graniczna temperatura zamarzania przy przepływie zrównoważonym Wilgotność powietrza wywiewanego w % przy temperaturze powietrza wywiewanego 22 C Jeśli podgrzewanie wstępne jest wymagane, na sąsiadującym wykresie istnieje możliwość odczytania różnicy temperatur przy podgrzewaniu wstępnym w zależności od temperatury powietrza zewnętrznego i wilgotności powietrza. Dotyczy to wszystkich wielkości SupraBox COMFORT. Do podgrzewania wstępnego posiadamy w ofercie różne wstępne nagrzewnice elektryczne, które w większości krajów Europy Środkowej zapewnią prawidłowe funkcjonowanie centrali zimą. Wykres po lewej stronie pokazuje szacunkowy przyrost temperatury przy podgrzaniu wstępnym. Wszystkie nagrzewnice wstępne są 1-stopniowe (bez regulacji) i uruchamiane są wyłącznie w razie potrzeby przez sterownik SupraBox COMFORT (patrz str. 32). Spadek ciśnienia po stronie powietrza w nagrzewnicy wstępnej jest niewielki (tylko kilka Pascali!). Nagrzewnice wstępne przeznaczone są wyłącznie do montażu wewnętrznego! PTC - Nagrzewnica elektryczna wstępna dla SupraBox COMFORT 8 do 11 Dla central kompaktowych SupraBox COMFORT 8 i 11, do podgrzewania wstępnego oferujemy zestaw złożony z nagrzewnicy PTC (IP) - do montażu w króćcu powietrza zewnętrznego - i, dodatkowo, czujnika kanałowego - do montażu w kanale powietrza zewnętrznego. Uchwyty montażowe umożliwiają zamocowanie nagrzewnicy w różnych wielkościach króćców. W przeciwieństwie do pozostałych nagrzewnic elektrycznych, okablowanie tej nagrzewnicy PTC jest zintegrowane z jednostką Supra- Box COMFORT. Element PTC zapewnia automatyczną redukcję mocy po ogrzaniu. Wykorzystanie dodatkowego zintegrowanego czujnika temperatury umożliwia odcięcie elementu PTC przy temperaturze powietrza na wylocie 8 C i jego ponowne włączenie poniżej tej temperatury. Ponieważ PTC zajmuje wyłącznie część króćca, znaczna część strumienia powietrza przepływa bez podgrzania i uzyskana temperatura stanowi temperaturę mieszania strugi ogrzanej i nieogrzanej. Układ ten zapewnia również minimalne straty ciśnienia. Ze względu na charakterystykę PTC, wartość wyjściowa mocy grzewczej nie może być precyzyjnie określona. W chwili włączania prąd może osiągnąć wartość 16 A, następnie zmniejsza się gwałtownie. Moc grzewcza jest zależna od prędkości powietrza w króćcu oraz temperatury powietrza zewnętrznego. Diagram Wzrost temperatury w nagrzewnicy wstępnej pozwala w przybliżeniu określić osiągany przyrost temperatury. Zalecana jest jednak kontrola zanieczyszczenia nagrzewnicy PTC lub filtracja wstępna. Nr art. Średnica przyłącza Moc znamionowa Zasilanie Długość Minimalny przepływ powietrza (1, m/s) SupraBox COMFORT 8 V G92-2PTC DN 2 2,4 kw 1~ 23V - - SupraBox COMFORT 8 H / 11 V / 11 D G92-31PTC DN 3 2,4 kw 1~ 23V - - SupraBox COMFORT 11 H G92-3PTC DN 3 2,4 kw 1~ 23V

39 Akcesoria SupraBox COMFORT / 19 / 2 / 27 / 3 / : Nagrzewnica elektryczna wstępna Zestaw montażowy składa się z nagrzewnicy elektrycznej i elektronicznego czujnika przepływu powietrza. Rozdział mocy jest podobny jak w nagrzewnicy wtórnej, jednak bez regulacji za pomocą tyrystora. Włączanie i wyłączanie nagrzewnicy odbywa się za pomocą stycznika zintegrowanego z automatyką SupraBox COMFORT. Nr art. Średnica przyłącza Moc całkowita Napięcie zasilania Długość Minimalny przepływ powietrza (1, m/s) SupraBox COMFORT V / 19 D* G96-36 DN3 6, kw 2~ 4V 3 mm 4 m³/h SupraBox COMFORT H / 2 H / 2 V / 19 D* G96-46 DN4 6, kw 2~ 4V 4 mm 68 m³/h SupraBox COMFORT 27 H G96-69 mm x 6 mm 9, kw 3~ 4V 2 mm 17 m³/h SupraBox COMFORT 3 H G mm x 6 mm 12, kw 3~ 4V 2 mm 2 m³/h SupraBox COMFORT H G mm x 9 mm 18, kw 3~ 4V 2 mm 3 m³/h * Uwaga: Prawidłowy dobór zależy od punktu pracy i prędkości powietrza w instalacji; może być konieczne zastosowanie przejścia koło-prostokąt! Wzrost temperatury przy podgrzewaniu wstępnym: Przyrost temperatury [K] 1 Charakterystyka PTC przy temperaturze otoczenia 2 C Moc PTC jest tym większa im niższa jest temperatura na wlocie G96-36 G96-46 G92-2PTC G92-31PTC G92-3PTC 2 Przyrost temperatury [K] G96-69 G G

40 Akcesoria PWW - nagrzewnica wodna wtórna / PKW - chłodnica wodna PWW i PKW - kanałowe wymienniki ciepła Zestaw instalacyjny zawiera 3-drogowy zawór regulacyjny ze śrubunkami, siłownik i czujnik kanałowy; Wymiennik wykonany z miedzianych rurek średnicy 12 mm i aluminiowych lameli grubości, mm; Kołnierz montażowy 3 mm i przymocowane przejście kołoprostokąt (stal ocynkowana), z uszczelką wargową po stronie króća okrągłego lub przyłącze prostokątne (27 H do H). Dla jednostki SupraBox COMFORT 19 D, która ma przyłącze prostokątne, w celu uzyskania zwartej instalacji, oferujemy wymiennik bez przejścia koło-prostokąt. Właściwości nagrzewnicy wtórnej PWW: Rama ze stali ocynkowanej. Odstęp między lamelami wynosi 2,1 mm i jest zgodny z PN-EN 133. Termostat przeciwzamrożeniowy zamontowany na ramie wymiennika. Właściwości chłodnicy wtórnej PKW: Rama V2A (aluminiowe lamele). Taca ociekowa z aluminium AlMg 3, króciec spustowy kondensatu 1/2, wychodzący poziomo w kierunku króćców podłączeniowych. Odstęp między lamelami wynosi 2, mm i jest zgodny z PN-EN 133. Zintegrowany odkraplacz. PWW - nagrzewnica wodna wtórna: PKW - chłodnica wodna wtórna: 46 4 B + 6 B 6 B + 6 B FT 38 Ø D H Ø D H + 6 H Uszczelka drzwiowa (taśma uszczelniająca 8 mm). Nagrzewnica wodna PWW może być przyłączana z LEWEJ lub z PRAWEJ strony. Termostat przeciwzamrożeniowy zamontowany na ramie wymiennika! Uszczelka drzwiowa Na rysunku pokazano wykonanie ze stroną (taśma uszczelniająca podłączeniową w kierunku przepływu 8 mm). powietrza w LEWO. Wykonanie w PRAWO stanowi odbicie lustrzane. Nagrzewnica wodna wtórna PWW Nr art. Liczba rzędów rurek B [mm] H [mm] ø przyłącze rurowe ød [mm] SupraBox COMFORT 8 V (zestaw 1) G L 2 (zestaw 2) G L 4 SupraBox COMFORT 8 H / 11 D (zestaw 1) G L 2 (zestaw 2) G L G 3/4 DN G 3/4 DN 3 4

41 Akcesoria Nagrzewnica wodna wtórna PWW Nr art. Liczba rzędów rurek B [mm] H [mm] ø przyłącze rurowe ød [mm] SupraBox COMFORT 11 V (zestaw 1) G L 2 (zestaw 2) G L 4 SupraBox COMFORT 11 H (zestaw 1) G L 2 (zestaw 2) G L 4 SupraBox COMFORT V (zestaw 1) G9-6732L 2 (zestaw 2) G9-6734L 4 SupraBox COMFORT H / 2 H / 2V (zestaw 1) G9-6742L 2 (zestaw 2) G9-6744L G 3/4 DN G 3/4 DN G 3/4 DN G 3/4 DN 4 SupraBox COMFORT 19 D (wymiennik bez przejścia koło-prostokąt) (zestaw 1) G L 2 (zestaw 2) G L G 3/4 - SupraBox COMFORT 27 H (zestaw 1) G L 2 (zestaw 2) G L 4 SupraBox COMFORT 3 H (zestaw 1) G L 2 (zestaw 2) G L 4 SupraBox COMFORT H (zestaw 1) G L 2 (zestaw 2) G L G 3/4 498 x G 3/4 98 x G x 98 Nr art. strona podłączeniowa: LEWO SupraBox COMFORT 8 V Nr art. strona podłączeniowa: PRAWO Chłodnica wodna wtórna PKW Liczba rzędów rurek B [mm] H [mm] ø przyłącze rurowe G L G R G 1 DN 2 SupraBox COMFORT 8 H / 11 D G L G R G 1 DN 3 SupraBox COMFORT 11 V G L G R G 1 DN 3 SupraBox COMFORT 11 H G L G R G 1 DN 3 SupraBox COMFORT V G L G R G 1 DN 3 SupraBox COMFORT H / 2 H / 2 V G L G R G 1 DN 4 SupraBox COMFORT 19 D (wymiennik bez przejścia koło-prostokąt) G L G R G 1 - SupraBox COMFORT 27 H G L G R G x 98 SupraBox COMFORT 3 H G L G R G 1 1/4 98 x 98 SupraBox COMFORT H G L G R G 1 1/4 898 x 98 ø D [mm] 41

42 Akcesoria Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT 8 V / 8 H / 11 D Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Straty ciśnienia (powietrze) Moc grzewcza [kw] Temperatura powietrza na wylocie: C C 7/ 4 C 1 8/6 7/ /3 3 C /3 2 C rurowa (2RR) 4-rurowa (4RR) Powietrze Straty ciśnienia [Pa] Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ wody Δp 2RR 1 Moc grzewcza [kw] Δp 4RR Δp 4RR Δp 2RR Straty ciśnienia wody [kpa] Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT 11 V / 11 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Straty ciśnienia (powietrze) Moc grzewcza [kw] 2 Temperatura powietrza na wylocie: C C 7/ 4 C 1 /3 8/6 3 C 7/ /3 2 C rurowa (2RR) 4-rurowa (4RR) Powietrze Straty ci śnienia [Pa] Przepływ wody [l/h] Przepływ i straty ciśnienia (woda) Przepływ wody Δp 4RR Δp 2RR Δp 2RR Δp 4RR 1 2 Moc grzewcza [kw] Straty ciśnienia wody [kpa] Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT V / H / 2 V / 2 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Straty ciśnienia (powietrze) Moc grzewcza [kw] 3 Temperatura powietrza na wylocie: C C 2 7/ 2 4 C 8/6 7/ /3 3 C 1 /3 2 C rurowa (2RR) 4-rurowa (4RR) Powietrze Straty ciśnienia [Pa] Przepływ wody [l/h] Przepływ i straty ciśnienia (woda) Przepływ wody Δp 2RR Δp 4RR Δp 4RR Δp 2RR Moc grzewcza [kw] Straty ciśnienia wody [kpa] 42

43 Akcesoria Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT 19 D Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Moc grzewcza [kw] Moc grzewcza [kw] Temperatura powietrza na wylocie: C /3 7/ 7/ / rurowa (2RR) Maksymalna moc grzewcza 7/ / rurowa (2RR) 7/ 8/6 /3 8/6 4-rurowa (4RR) Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT 27 H 2 3 C 4 C 3 C 2 C Temperatura powietrza na wylocie: C 4-rurowa (4RR) C 4 C 3 C 2 C Straty ciśnienia (powietrze) Powietrze Straty ciśnienia [Pa] Przepływ wody [l/h] Δp 4RR Δp 2RR Przepływ i straty ciśnienia (woda) Powietrze Straty ciśnienia [Pa] Przepływ wody [l/h] Przepływ wody Δp 2RR Δp 4RR Moc grzewcza [kw] Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Straty ciśnienia (powietrze) Przepływ i straty ciśnienia (woda) Przepływ wody Δp 4RR Moc grzewcza [kw] Δp 4RR Δp 2RR Δp 2RR Straty ciśnienia wody [kpa] Straty ciśnienia wody [kpa] Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT 3 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Moc grzewcza [kw] 6 Temperatura powietrza na wylocie: C 6 C 7/ 4 4 C 4 3 8/6 /3 3 3 C 2 7/ 2 /3 2 C rurowa (2RR) 4-rurowa (4RR) Straty ciśnienia (powietrze) Powietrze Straty ciśnienia [Pa] Δp 4RR Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ wody Δp 2RR Δp 4RR Δp 2RR Moc grzewcza [kw] Straty ciśnienia wody [kpa] 43

44 Akcesoria Nagrzewnica wodna wtórna PWW dla SupraBox COMFORT H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 12 C, gęstość powietrza 1,2 kg/m³, medium woda, różnica temperatur 2K. Maksymalna moc grzewcza Straty ciśnienia (powietrze) Moc grzewcza [kw] Temperatura powietrza na wylocie: C C 7/ 4 4 /3 3 C 3 7/ /3 2 C rurowa (2RR) 8/6 4-rurowa (4RR) 4 C Powietrze Straty ciśnienia [Pa] Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ wody Δp 4RR Δp 2RR Moc grzewcza [kw] Δp 4RR Δp 2RR Straty ciśnienia wody [kpa] Chłodnica wodna wtórna PKW dla SupraBox COMFORT 8 V / 8 H / 11 D Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Moc chłodnicza [kw] /12 6/12 z glikolem całkowita moca chłodnicza (z osuszaniem) 12/18 Temperatura powietrza na wylocie: moc jawna (wynikająca z różnicy temperatur) 12 C 14 C 16 C 18 C 2 C Straty ciśnienia (powietrze) Powietrze Straty ciśnienia [Pa] Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ czynnika woda woda z glikolem Δp pow. wilgotnego Δp Całkowita moc chłodnicza [kw] Δp pow. suchego Δp odkraplacz Straty ciśnienia wody [kpa] Chłodnica wodna wtórna PKW dla SupraBox COMFORT 11 V / 11 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Moc chłodnicza [kw] C 18 C 2 C całkowita moc chłodnicza (z osuszaniem) 6/12 12/18 Temperatura powietrza na wylocie: 6/12 z glikolem moc jawna (wynikająca z różnicy temperatur) 12 C 16 C Straty ciśnienia (powietrze) Powietrze Straty ciśnienia [Pa] Przepływ wody [l/h] 1 8 Δp pow. wilgotnego 6 4 Δp pow. suchego 2 Δp odkraplacz Przepływ i straty ciśnienia (woda) Przepływ czynnika 6 4 Δp woda Całkowita moc chłodnicza [kw] woda z glikolem Straty ciśnienia wody [kpa] 44

45 Akcesoria Chłodnica wodna wtórna PKW dla SupraBox COMFORT V / H / 2 V / 2 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Straty ciśnienia (powietrze) Moc chłodnicza [kw] Temperatura 12 powietrza na wylocie: C 1 6/12 z glikolem 9 14 C 6/ C 7 18 C 6 2 C 4 12/ całkowita moc chłodnicza (z osuszaniem) moc jawna (wynikająca z różnicy temperatur) Chłodnica wodna wtórna PKW dla SupraBox COMFORT 19 D Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Powietrze Straty ciśnienia [Pa] Δp odkraplacz Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ czynnika Δp pow. wilgotnego Δp pow. suchego woda woda z glikolem Δp Całkowita moc chłodnicza [kw] Straty ciśnienia wody [kpa] Maksymalna moc chłodnicza Moc chłodnicza [kw] /12 12/18 Temperatura powietrza na wylocie: 12 C 6/12 z glikolem 14 C 16 C 18 C 2 C całkowita moc chłodnicza (z osuszaniem) moc jawna (wynikająca z różnicy temperatur) Luftseitiger Straty ciśnienia Druckverlust (powietrze) Δp pow. Δp wilgotnego feucht 6 6 Δp Δp trocken pow. suchego 4 2 Δp odkraplacz Δp Tropfenabscheider Luftvolumenstrom in m³/h Luftseitiger Powietrze Straty Druckverlust ciśnienia [Pa] in Pa Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ czynnika woda Całkowita moc chłodnicza [kw] woda z glikolem Δp Straty ciśnienia wody [kpa] Chłodnica wodna wtórna PKW dla SupraBox COMFORT 27 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Moc chłodnicza [kw] Temperatura powietrza na wylocie: 6/12 12 C 6/12 z glikolem 14 C 16 C 18 C 12/18 2 C całkowita moc chłodnicza (z osuszaniem) moc jawna (wynikająca z różnicy temperatur) Straty ciśnienia (powietrze) Powietrze Straty ciśnienia [Pa] Δp pow. wilgotnego Δp pow. suchego Δp odkraplacz Przepływ i straty ciśnienia (woda) Wasservolumenstrom Przepływ wody [l/h] in l/h Przepływ 12 Volumenstrom czynnika 12 8 Δp 1 9 Δp Wasser woda Całkowita moc chłodnicza [kw] Wasser woda mit z Glykol glikolem Gesamt Kühlleistung in kw Wasserseitiger Straty ciśnienia wody [kpa] 4

46 Akcesoria Chłodnica wodna wtórna PKW dla SupraBox COMFORT 3 H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Straty ciśnienia (powietrze) Moc chłodnicza [kw] /12 6/12 z glikolem 12/18 Temperatura powietrza na wylocie: 12 C 14 C 16 C 18 C 2 C całkowita moc chłodnicza (z osuszaniem) moc jawna (wynikająca z różnicy temperatur) Powietrze Straty ciśnienia [Pa] Przepływ wody [l/h] Δp pow. wilgotnego Δp pow. suchego 4 2 Δp odkraplacz Przepływ i straty ciśnienia (woda) Przepływ czynnika woda woda z glikolem Całkowita moc chłodnicza [kw] Δp Straty ciśnienia wody [kpa] Chłodnica wodna wtórna PKW dla SupraBox COMFORT H Warunki brzegowe krzywych charakterystycznych: temperatura powietrza na wejściu wymiennika 27 C, wilgotność względna %, gęstość powietrza 1,2 kg/m³, ciśnienie 113,2 hpa, medium woda lub (jeśli wskazano) woda z 34% glikolem etylenowym (do -2 C), różnica temp. 6K. Maksymalna moc chłodnicza Moc chłodnicza [kw] /12 12/18 Temperatura powietrza na wylocie: 6/12 z glikolem całkowita moc chłodnicza (z osuszaniem) moc jawna (wynikająca z różnicy temperatur) 12 C 14 C 16 C 18 C 2 C Straty ciśnienia (powietrze) Δp pow. wilgotnego Δp pow. suchego 4 2 Δp odkraplacz Powietrze Straty ciśnienia [Pa] Przepływ i straty ciśnienia (woda) Przepływ wody [l/h] Przepływ czynnika Δp woda woda z glikolem Całkowita moc chłodnicza [kw] Straty ciśnienia wody [kpa] 46

47 Akcesoria Do nagrzewnic wtórnych PWW oraz chłodnic wtórnych PKW dostarczany jest w standardzie zawór 3-drogowy 3-drogowy zawór typu VRG3 do stosowania jako zawór mieszający; zgodny z Dyrektywą PED 97/23/WE; korpus z żeliwa szarego EN-GJL-2 z cylindrycznym gwintem zewnętrznym wg ISO 228/1; trzpień - stal nierdzewna, grzybek - mosiądz, uszczelka EPDM; czynnik: woda lub woda z glikolem (zakres temp. czynnika 2-12 C, ph 7-1, maks. % glikolu) ; charakterystyka zaworu logarytmiczna/liniowa; regulacja dla chłodnicy SupraBox COMFORT 19D min. 1:1, dla nagrzewnic SupraBox COMFORT 3 min. 3:1, pozostałe min. :1; przeciek przy zamkniętym zaworze maks.,% k VS w przepływie A-AB i maks. 1% k VS w przepływie B-AB. Dobór zaworu i wartości k VS SupraBox COMFORT Zestaw montażowy k VS [m³/h] Przyłącze zaworu: średnica nominalna Przyłącze zaworu: gwint zewnętrzny 8 V / 8 H / 11 D 11 V / 11 H V / H / 2 V / 2 H 19 D 27 H 3 H H 1 DN G 1/2 PWW - nagrzewnica wtórna 1,6 DN G 1/2 PKW - chłodnica 1,6 DN G 1/2 PWW - nagrzewnica wtórna 1,6 DN G 1/2 PKW - chłodnica 2, DN G 1/2 PWW - nagrzewnica wtórna 2, DN G 1/2 PKW - chłodnica 4 DN G 1/2 PWW - nagrzewnica wtórna 2, DN G 1/2 PKW - chłodnica 6,3 DN2 G 3/4 PWW - nagrzewnica wtórna 2, DN G 1/2 PKW - chłodnica 6,3 DN2 G 3/4 PWW - nagrzewnica wtórna 4 DN G 1/2 PKW - chłodnica 6,3 DN2 G 3/4 PWW - nagrzewnica wtórna 6,3 DN2 G 3/4 PKW - chłodnica 1 DN2 G 1 Straty ciśnienia na zaworze: 1, 1, Straty ciśnienia [kpa] 1, Uwaga: W zestawie montażowym dostarczane są odpowiednie śrubunki z uszczelkami do każdego z trzech przyłączy zaworu oraz siłownik. Nominalna średnica śrubunku jest zgodna ze średnicą zaworu., Kvs = 1, m³/h Kvs = 4, m³/h Przepływ czynnika [l/h] Kvs = 1,6 m³/h Kvs = 6,3 m³/h Kvs = 2, m³/h Kvs = 1 m³/h 47

48 Akcesoria Krótki opis akcesoriów dostarczanych w standardzie: Siłownik do zaworu trójdrogowego typ AME 43; klasa szczelności IP4; dopuszczalna temperatura otoczenia od do C; 24V AC, maks. zużycie energii 4. VA; płynna regulacja; maksymalna siła 4N, maks. skok 2mm; prędkość (ustawiana) 7. s/mm; łatwa instalacja poprzez podłączenie do zaworu 3-drogowego. Kanałowy czujnik temperatury czujnik temperatury powietrza wlotowego wymiennika; typ EKFC 1/; czujnik NTC 1K, oporność 1 kω przy 2 C; klasa szczelności IP6; zakres pomiarowy: -3 do C, maks. dopuszczalna temperatura otoczenia: 7 C; sonda średnicy Ø6mm, V2A (1.431), długość 16 mm; sonda czujnika wsuwana jest do kanału przez otwór średnicy 6 mm i przytwierdzana do kanału za pomocą dwóch blachowkrętów; wymiary obudowy z tworzywa sztucznego (LxBxH): 64x8x34 mm; Termostat przeciwzamrożeniowy (tylko dla nagrzewnic wtórnych); termostat aktywujący ochronę przeciwzamrożeniową układu sterującego SupraBox Comfort; zapewnienie ochrony przed zamarzaniem wymiennika; mocowanie kapilary do wężownicy na sztywno; typ JTF-; klasa szczelności IP4; 1 mikroprzełącznik jako styk bezpotencjałowy; zakres regulacji: -1 do +12 C; histereza 1K; dopuszczalna temperatura otoczenia od -1 do C (temperatura otoczenia, w której montowany jest termostat musi być wyższa, niż wartość zadana na skali); czujnik wypełniony gazem, wykonany z miedzi, aktywny na całej długości; wymiary (LxBxH): 1 x x 112 mm; 48

49 Przykład obliczeniowy: Akustyka Względne spektrum LWA6(Okt) przykadowa jednostka: SupraBox COMFORT 2 H Wydajność nominalna: Ciśnienie dyspozycyjne: 2 m³/h 2 Pa Charakterystyka pracy: Akustyka: V[C.F.M.] SupraBox COMFORT 2 H [Pa] 2 [in.wg] 7 ErP db(a) 4 2. Powyżej 23 m³/h 4 odzysku ciepła nie 19 można jednoznacznie 4 określić! ErP V[m 3 /h] V[m 3 /s].8 Na charakterystykach podano poziom mocy akustycznej przez obudowę LWA2 w db(a). Poziom mocy akustycznej na wlocie LWA = LWA2 + 2 db Poziom mocy akustycznej na wylocie LWA6 = LWA2 + 2 db Obliczenia: LWA w oktawie: LWA(Okt) = LWA + wartość korekty (tabela wiersz LWA) LWA6 w oktawie: LWA6(Okt) = LWA6 + wartość korekty (tabela wiersz LWA6) Wartość korekty: LWOkt [db] fm [Hz] K 2K 4K 8K LWA [db(a)] - wlot (ZEW / WYW) LWA6 [db(a)] - wylot (NAW / WYR) LWA2 [db(a)] - obudowa KROK 1: LWA2 odczytujemy z charakterystyki urządzenia 1 = 3 db(a) KROK 2: Poziom mocy akustycznej po stronie tłocznej LWA6 obliczamy korzystając z wzoru: 2 LWA6 = LWA2 + 2 db LWA6 = 3 db(a) + 2 db LWA6 = 78 db(a) KROK 3: Wartości korekty dla LWA6 należy odczytać z tabeli 3 KROK 4: Obliczamy LWA6(Okt) fm [Hz] Obliczenia LWA6(Okt) K 2K 4K 8K Σ LWA6 [db(a)] wartość korekty [db] Wynik LWA6(Okt) [db(a)] Wartość całkowita LWA6 musi, poprzez dodanie logarytmiczne, dać ponownie wynik 78 db(a). 49
