Automatyczny włącznik z czujnikiem ruchu i dźwięku

Transkrypt

1 Automatyczny włącznik z czujnikiem ruchu i dźwięku Szanowny Kliencie, Dziękujemy za zakup automatycznego włącznika. Urządzenie włącza światło, gdy wykryje ruch lub hałas. Prosimy o przeczytanie instrukcji i przestrzeganie podanych wskazówek i porad, abyście mogli Państwo optymalnie korzystać z nowego przełącznika światła. Pearl24 Sp. z o. o. Przełącznik światła Strona 1

2 Zawartość zestawu: Przełącznik światła Instrukcja obsługi. Dane techniczne Napięcie: 230 V Częstotliwość: 50 Hz Zasięg: max. 12 m Kąt wykrywania: 140 Jasność: Lux Opóźnienie: 5 s - 7 min (± 2 min) Maksymalne obciążenie: 500 W Pobór mocy: 0,45 W Widoczne ruchy: od 0,6 do 1,5 m / s Widoczny hałas: db Przełącznik światła Strona 2

3 Szczegóły produktu: 1. Mikrofon do rozpoznawania hałasu 2. Czujnik PIR światła 3. Śruba regulacji CZASU (TIME) 4. Śruba regulacji LUX 5. Przełącznik wyboru funkcji 6. Śruba regulacji MIC 7. Śruba regulacji SENS Przełącznik światła Strona 3

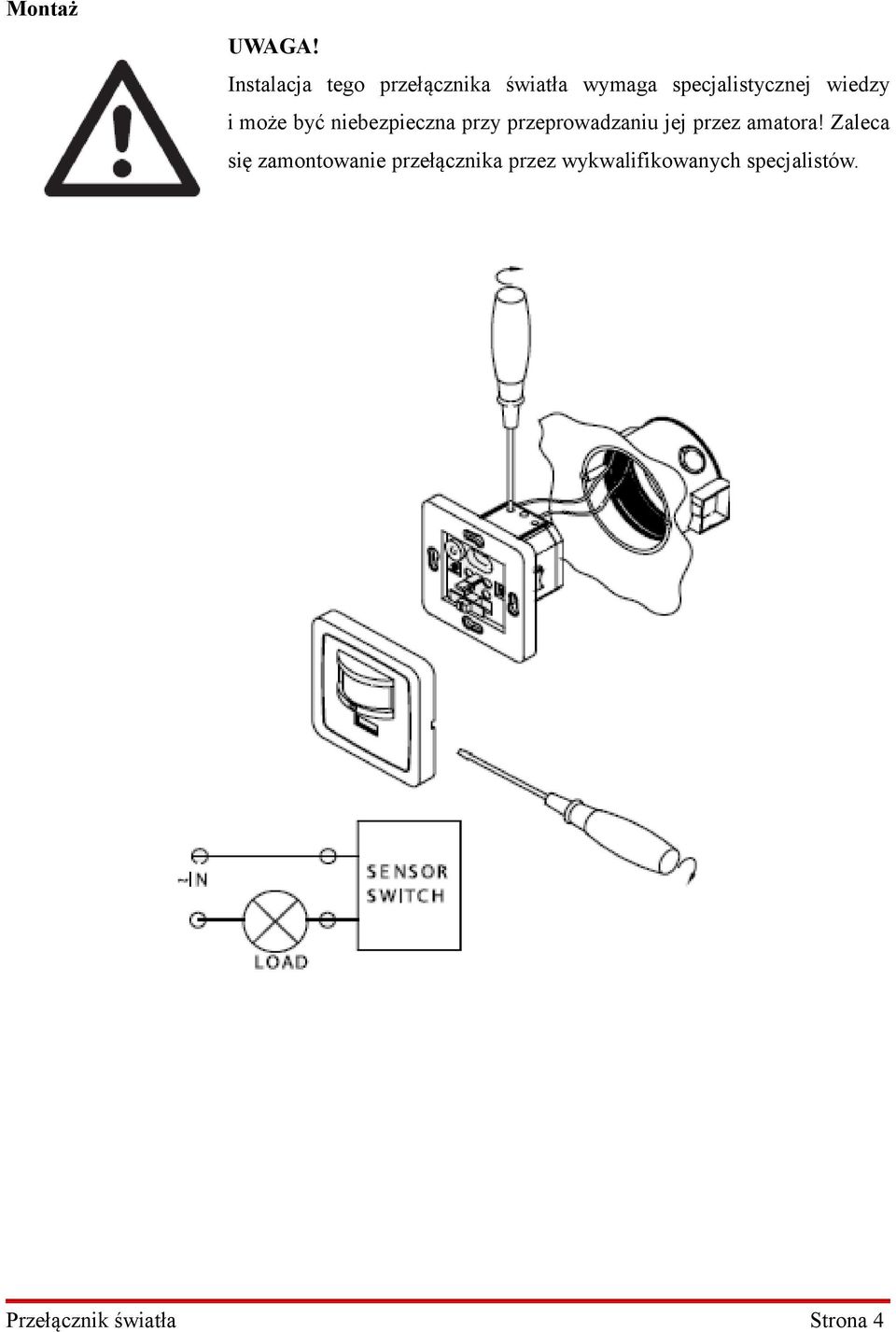

4 Montaż UWAGA! Instalacja tego przełącznika światła wymaga specjalistycznej wiedzy i może być niebezpieczna przy przeprowadzaniu jej przez amatora! Zaleca się zamontowanie przełącznika przez wykwalifikowanych specjalistów. Przełącznik światła Strona 4

5 Test działania WSKAZÓWKA Włącznik światła musi być odpowiednio zainstalowany i podłączony do lampy przed wykonaniem testu funkcji. Przygotowanie 1. Ustaw przełącznik funkcji w pozycji ON. 2. Obróć śrubę regulacyjną SENS w miarę możliwości w prawo (maksymalna czułość). 3. Obróć śrubę regulacyjną MIC w pozycji pośredniej. 4. Przekręć śrubę regulującą LUX w miarę możliwości w prawo (maksymalne natężenie światła). 5. Przekręć śrubę regulującą TIME w miarę możliwości w lewo (minimalny czas trwania). Realizacja 1. Ustaw przełącznik funkcji w pozycji OFF. 2. Po upływie 30 sekund, światło powinno zgasnąć. 3. Ustaw przełącznik wyboru funkcji teraz na PIR. 4. Po około 20 sekundach lampka powinna znowu się zapalić. Nie ruszaj się. Po kolejnych 10 sekundach światło powinno zgasnąć. 5. Ustaw przełącznik funkcji na + MIC. 6. Zakryj czujnik światła nieprzezroczystym przedmiotem. Zaklaszcz w dłonie. Światło musi się zaświecić. Zachowuj się cicho. Po kolejnych 10 sekundach światło powinno zgasnąć. Ustawienia Zdejmowanie pokrywy Aby zmienić ustawienia, trzeba zdjąć obudowę. Na prawo i lewo na górnej pokrywie znajdują się wgłębienia. Umieść tam śrubokręt typu SL4 i podważyć ostrożnie osłonę. Regulacja czułości czujnika ruchu Obróć śrubę regulacyjną SENS w lewo, aby zmniejszyć czułość czujnika. Przekręć śrubę regulacyjną SENS w prawo, aby zwiększyć czułość sensora. Przełącznik światła Strona 5

6 Regulacja czułości czujnika dźwięku Przekręć śrubę regulacyjną MIC w lewo, aby zwiększyć czułość czujnika. Przekręć śrubę regulacyjną SENS w lewo w celu zmniejszenia czułości czujnika. Regulacja czasu trwania oświetlania Przekręć śrubę regulacyjną TIME w lewo, aby zmniejszyć czas trwania oświetlenia po aktywacji. Przekręć śrubę w prawo regulacji czasu, aby zwiększyć czas trwania podświetlenia. Regulacja jasności podświetlenia Przekręć śrubę regulacyjną LUX w lewo, aby zwiększyć stopień aktywacji czujnika zmierzchu. Obróć śrubę regulacyjną LUX w prawo, aby zmniejszyć stopień aktywacji. Przełącznik światła Strona 6

7 Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Należy korzystać z produktu w sposób do tego przeznaczony. Każde inne użycie może spowodować uszkodzenie produktu lub jego otoczenia. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać ani naprawiać urządzenia samodzielnie! Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wilgoci i wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności Pearl Agency GmbH oświadcza, że produkt NC-5389 jest zgodny z zasadniczymi wymogami aktualnych wytycznych. Przełącznik światła Strona 7
