1 INSTRUKCJA OBSŁUGI RADIOTELEFON SAMOCHODOWY PMR 446

2 Midland GB1 to nieduży, samochodowy radiotelefon pracujący w standardzie PMR-446, dopuszczonym do swobodnego używania prawie w całej Europie. Zawartość opakowania Radiotelefon GB1 Uchwyt do mocowania Antena magnetyczna z kablem połączona na stałe z radiotelefonem Mikrofon Wieszak mikrofonowy Wtyk do zapalniczki z kablem zasilającym Zasięg Maksymalny zasięg łączności ok. 4-6km jest dostępny w otwartym terenie. Wszelkie przeszkody takie jak drzewa, wzgórza, budynki, wpływają na jego ograniczenie. Szczególnie niekorzystnie fale radiowe rozchodzą się w gęsto zabudowanych miastach, gdzie zasięg może spadać do 1-2 km. Niedopuszczalne jest trzymanie za antenę podczas nadawania i zbliżanie jej do jakichkolwiek przedmiotów. W szczególnie korzystnych warunkach jakie występują np. na szczytach wzniesień możliwe do osiągnięcia zasięgi łączności mogą przekroczyć 12 km. Ostrzeżenia Zabronione jest otwieranie obudowy GB1 i ingerencja w jego wnętrze. Radiotelefon to skomplikowane urządzenie, precyzyjnie skalibrowane dla osiągnięcia maksymalnych możliwych parametrów i spełnienia obowiązujących norm. Nieautoryzowane otwarcie prowadzi do utraty gwarancji i rękojmi oraz możliwości legalnego korzystania. Podstawowe cechy Moc nadawania 500 mw Zakres temperatur pracy C Funkcja odwracania wyświetlanych informacji 50 tonów CTCSS i 104 kody DCS kody DCS odwrócone, dostępne przez opcjonalne oprogramowanie Funkcja monitora Skaner Opcjonalne oprogramowanie Dzięki opcjonalnemu oprogramowaniu PRG-GB1 można wprowadzić znaczne zmiany w funkcjonowaniu radia. Szczegóły znajdują się w instrukcji programatora. Należy pamiętać, ze jakakolwiek zmiana częstotliwości lub mocy prowadzi do nieważności deklaracji zgodności. Elementy sterowania i komunikacji z użytkownikiem Wyświetlacz A Odbiór sygnału lub otwarta blokada szumów Squelch. B Aktywny ton CTCSS lub kod DCS na właśnie wybranym kanale. C Aktualnie używany kanał dodany do listy kanałów do skanowania. D Blokada klawiatury aktywna. Działają tylko przyciski. E Numer kanału. F Siła sygnału przychodzącego/wychodzącego G Trwa nadawanie

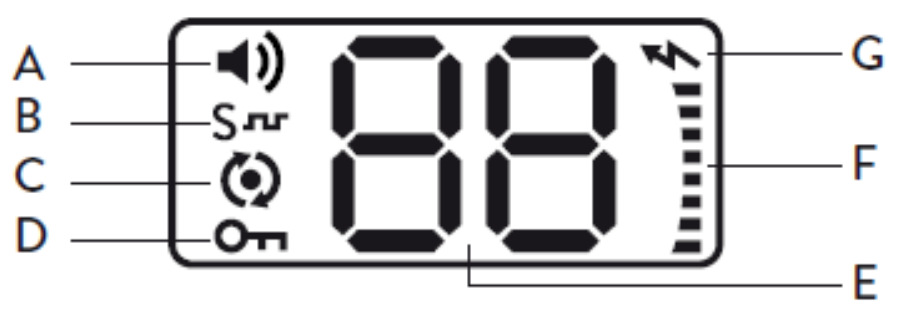

3 Przedni panel 1,9 przyciski regulacji poziomu głośności od 0 do 15. 2,7 przyciski zmiany kanałów Przycisk Menu pozwala zmieniać różne funkcjonalne ustawienia radia (od F1 d F5). Wyboru funkcji dokonuje się przyciskami zmiany kanałów, zatwierdzenie wyboru przez ponowne wciśnięcie Menu, a żądany poziom znowu przyciskami zmiany kanałów. 4 Włącz/Wyłącz 5 Przycisk Monitor pozwala wyłączyć blokadę szumów i słuchać bardzo odległych i słabych sygnałów. 6 Przycisk włączania/wyłączania skanera czyli szybkiego przesłuchiwania kanałów, dopuszczonych do skanowania, w poszukiwaniu aktywności radiowej. Skaner zatrzymuje na kanale, gdzie trwa jakaś transmisja i wznawia pracę po 4 sekundach od zaniku odbieranego sygnału. 8 Wyświetlacz 10 Złącze mikrofonowe typu RJ służy do podłączenia mikrofonu lub kabla do programowania. Panel tylny 11 Złącze kabla zasilającego 12 Kabel antenowy 13 Złącze zewnętrznego głośnika Mikrofon 14. PTT przycisk nadawania

4 Obsługa i funkcje Włączanie/Wyłączenie Wciśnij przycisk żeby włączyć/wyłączyć radio. Kiedy radio jest włączone krótkimi wciśnięciami możesz ustawić jasność podświetlenia (dostępne 6 poziomów). Wybór kanału Kanały można zmieniać w górę i dół przyciskami powoduje szybką zmianę kanałów.. Przytrzymanie któregoś z nich przez dłużej niż 2 sek. Nadawanie i odbiór Nadawanie na uprzednio wybranym kanale odbywa się przez wciśnięcie i przycisku nadawania PTT i mówienie do mikrofonu normalnym głosem. Przycisk należy trzymać wciśnięty przez cały czas trwania wypowiedzi. Zwolnienie przycisku PTT przełącza radio w tryb odbioru. Odwracanie wyświetlacza Bez względu na to czy radio zamontowane jest głośnikiem do góry czy do dołu, dzięki funkcji odwracania wyświetlanych informacji, będą one zawsze zorientowane we właściwą stronę. Jeżeli chcesz skorzystać z tej możliwości Włączając radio trzymaj wciśnięty przycisk lub w zależności w którą stronę chcesz odwrócić wyświetlacz o 180. Menu Menu pozwala zmieniać różne funkcjonalne ustawienia radia Wciśnij przycisk Menu i przyciskami zmiany kanałów wybierz funkcję (od F1 d F5)., zatwierdź wyboru przez ponowne wciśnięcie Menu, a żądany poziom znowu przyciskami zmiany kanałów. Menu zawiera 5 następujących opcji do wyboru: F1 CTCSS możesz wybrać jeden z 50 dostępnych tonów od 67 do 254,1 Hz tonów, które będą transmitowane razem z głosem. W radiach twojej grupy korespondentów musi być ustawiony ten sam ton. Wybór OFF wyłącza CTCSS, co oznacza, że radio słyszy każdy (nie tylko z wybranym CTCSS) sygnał na danym kanale. F2 DCS możesz wybrać cyfrowy kod od 1 do A4 lub wyłączyć go. Spełnia tę samą rolę co CTCSS. F3 Poziom Blokady szumów możesz wybrać jeden z 9 (1-9) poziom blokady szumów lub go wyłączyć wybierając 0. Można szybko otworzyć blokadę wciskając F4 Dźwiękowe potwierdzenie użycia przycisków F5 Moc nadawania można wybrać 2 poziomy mocy dawania HI wysoką i LO niską. Ta opcja dostępna jest tylko w wersjach eksportowych, na kanałach z zaprogramowaną dużą mocą, ponieważ w Europie legalna moc to 0,5 W. Blokada klawiatury Wciśnięcie i przytrzymanie przez 3 sek. przycisku Menu aktywuje blokadę klawiatury. Na wyświetlaczu pojawia się symbol klucza i tylko przyciski oraz pozostają aktywne. Wyłączenie blokady klawiatury wymaga ponownego wciśnięcia i przytrzymania przez 3 sek. przycisku Menu. Monitor Monitor to wyłączenie blokady szumów aby móc usłyszeć bardzo słaby sygnał, który w normalnym trybie odbioru nie byłby słyszalny. Krótko naciśnij przycisk, aby uruchomić tę funkcję. Pamiętaj, ze razem z blokadą szumów zostają czasowo wyłączone ustawione na tym kanale blokada tonowa CTCSS lub cyfrowa DCS.

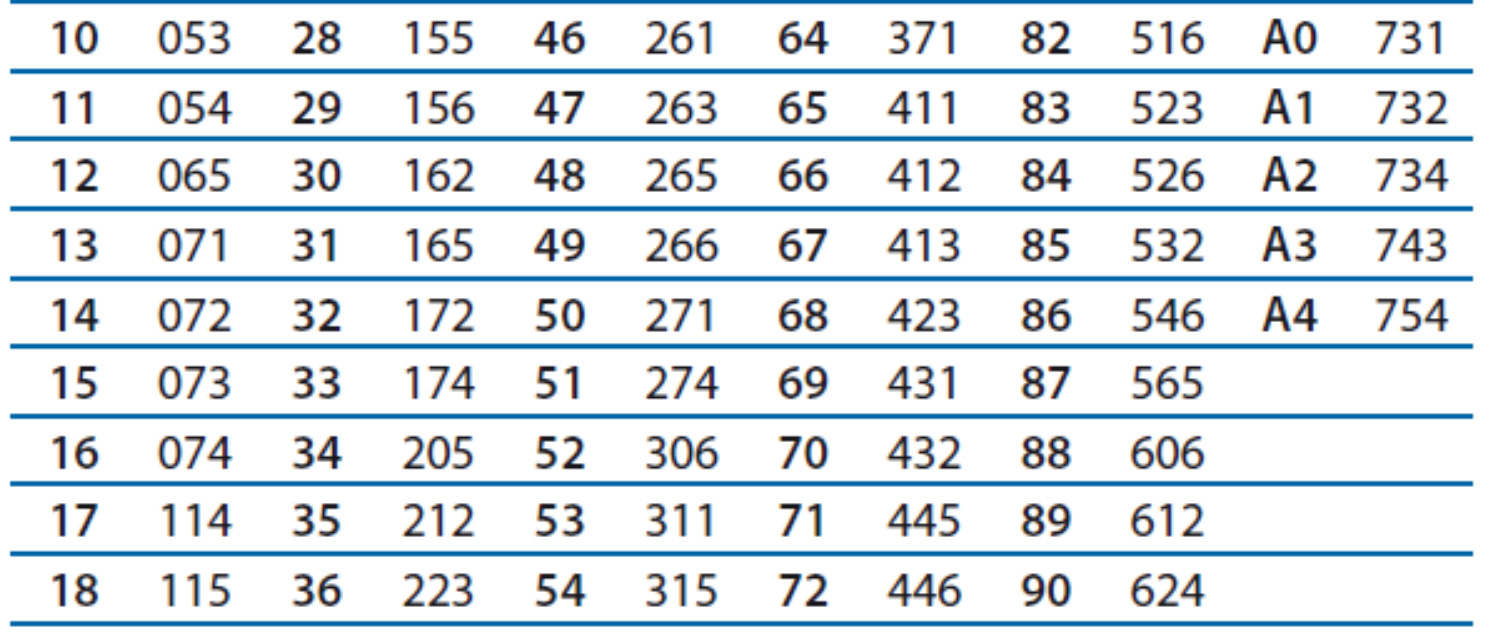

5 TABELA TONÓW CTCSS TABELA KODÓW DCS Zużyte towary oznaczone tym znakiem mogą stanowić zagrożenie dla środowiska naturalnego, dlatego nie należy ich wyrzucać tylko oddać sprzedawcy, który przekaże je do przedsiębiorstwa zajmującego się utylizacja odpadów. RTTE CTE deklaruje, ze produkt jest zgodny z wymaganiami zasadniczymi i innymi ustaleniami dyrektywy 1999/5/CE. Deklaracja zgodności jest dostępna na stronie

6 Dane techniczne 1. Ogólne Zakres częstotliwości MHz MHz Odstęp międzykanałowy KHz Napięcie zasilania...12v DC ±10% Temperatura C do +55 C Cykl pracy...5/5/90% Tryb pracy...simplex Waga g Wymiary x 85 x 22 mm 2. Odbiornik Czułość...20dB SINAD lepsza niż 0.5µV Zniekształcenia audio... 3% Selektywność międzykanałowa...zgodna z europejską normą Pasmo przenoszenia audio Hz Intermodulacje i tłumienie emisji niepożądanych...zgodne z europejską normą 3. Nadajnik Moc wyjściowa...500mw ERP Modulacja... FM Maksymalna dewiacja... ±2.5 KHz (maks) Promieniowanie pasożytnicze... zgodne z europejską normą Szerokość kanału...zgodna z europejską normą Zniekształcenia audio... 3% Moc na kanale sąsiednim.<60db Importer: Alan Telekomunikacja Sp. z o.o. Wyprodukowano w Chinach przez CTE International srl
