1 Specyfikacja Techniczna do zamówienia na kontener JWL I. Ogólne wymagania konstrukcyjne 1. Kontener musi spełniać wymagania gabarytowe zdefiniowane wg ISO 668 dla kontenerów 20-stopowych wersji 1C oraz posiadać zaczepy kontenerowe wg ISO Wymiary zabudowy mierząc po zewnętrznych krawędziach kostek kontenerowych to długość 6058 mm, szerokość 2438 mm i wysokość 2438 mm. Kontener musi być wykonany z materiałów trudnopalnych i niedymiących, a główne ściany zabudowy muszą zapewniać szczelność środowiskową wnętrza. Wszystkie elementy zabudowy oraz jej wyposażenie w pozycji transportowej (złożonej) muszą mieścić się w obrysie przestrzeni wyznaczonej przez zewnętrzne krawędzie kostek kontenerowych. 2. Kontener musi być wyposażony w Samopoziomujący Układ Podnoszenia (i opuszczania) Kontenera (SUPK), który umożliwi jego załadunek i rozładunek na pojazd bazowy (lub przyczepę) bez użycia sprzętu niewchodzącego w skład wyposażenia jednostki. Wysokość na jaką ma być unoszony kontener to 1600 mm nad powierzchnię gruntu. SUPK musi mieć możliwość załadunku, rozładunku oraz poziomowania kontenera o DMC 16 ton. System powinien być zautomatyzowany, umożliwiający sterowanie przewodowe i bezprzewodowe oraz musi posiadać możliwość pracy w trybie awaryjnym (bez zasilania). System ten musi zapewniać możliwość załadunku i rozładunku kontenera na stanowiskach wcześniej nieprzygotowanych, w terenie o stabilnym podłożu, o kącie pochylenia nieprzekraczającym 4. Wszystkie elementy demontowalne, np. kobyłki (podpory) powinny znajdować się przy kontenerze, być zabezpieczone przed kradzieżą kłódką (jeżeli są na zewnątrz zabudowy) i być łatwo dostępne dla użytkownika, nawet gdy kontener jest posadowiony na podwoziu. 3. Kontener musi być wyposażony w wyłaz awaryjny, którego dokładne położenie będzie określone przez Zamawiającego. 4. Kontener powinien być wyposażony w cztery punkty uziemiające, po 2 otwory z gwintem M10 z powierzchnią kontaktową o dobrej przewodności elektrycznej i dwie linie uziemiające do podłączenia świdrów uziemiających. Dodatkowe zewnętrzne zaciski uziemiające powinny znajdować się w miejscach użytkowania podestów i drabin. 5. Kontener powinien być wyposażony w dwa świdry uziemiające o długości czynnej wkręcania 1500 mm wraz z dźwigniami do ich wkręcania. 6. Kontener powinien umożliwiać bezpieczne wchodzenie i schodzenie z dachu kontenera (posiadać np. szczeble lub drabinkę). Na ścianach i na dachu kontenera należy przewidzieć elementy umożliwiające przypięcie uprzęży zabezpieczających użytkownika podczas pracy na wysokości. 7. Dach i ściany kontenera powinny być wykonane z blachy płaskiej (nie falistej). 8. Kontener musi być przystosowany do transportu: drogowego, kolejowego, morskiego i powietrznego: Dla transportu drogowego, kontener powinien posiadać uchwyty kontenerowe zapewniające możliwości mocowania na pojeździe lub przyczepie wyposażonej w ramę do przewozu kontenerów 20-stopowych wg ISO 668 i ISO Kontener musi być odporny na wstrząsy jakie mogą powstać podczas transportu drogowego z prędkościami: km/h po drogach, Strona 1 z 17

2 25 km/h po nawierzchniach utwardzonych, 15 km/h po drogach wyboistych, 5 km/h po bezdrożach, pochylenie max. 30. W przypadku transportu lotniczego, kontener powinien być przystosowany do transportu na paletach lotniczych statkami powietrznymi: C-130 HERCULES, C-17 Globemaster (zgodnie z SAC), AN -124 (zgodnie z SALIS). W przypadku transportu morskiego zgodnie ze STANAG Kontener i jego wyposażenie oraz osprzęt pod kątem trwałości i odporności całkowitej na oddziaływanie czynników atmosferycznych, muszą być wykonane zgodnie z wymaganiami norm NO-06-A101:2005 i NO-06-A103:2005 dla grupy N.7-O-II-A. Dopuszcza się odstępstwo od normy NO-06-A103:2005 dotyczące odporności na temperaturowe czynniki środowiskowe w zakresie: podwyższonej temp. otoczenia: praca: +50 C, graniczna: +65 C, obniżona temp. otoczenia: praca: -40 C, graniczna: -40 C, zwiększona wilgotność 98% przy temp. +35 C. 10. Kontener oraz jego wyposażenie musi spełniać szczególnie wymagania wytrzymałościowe i odpornościowe na oddziaływanie narażeń mechanicznych wg NO-06-A103:2005 dla grupy N.7, oraz posiadać zabezpieczenia antykorozyjne lub być wykonany z materiałów odpornych na czynniki atmosferyczne wg NO-06-A103:2005. Kontener pod względem właściwości elektrochemicznych powinien uwzględniać wpływ różnorodnych warunków klimatycznych, w tym mgły solnej (morskiej) i możliwość występowania elektrokorozji. Kontener musi posiadać odporność na obniżone do 600 hpa ciśnienie atmosferyczne. 11. W przypadku zastosowania urządzeń wytwarzających wibracje i/lub udary mechaniczne (np. silniki, wentylatory, układy hydrauliczne) należy je odpowiednio amortyzować. 12. Kontener oraz zamontowane w nim wyposażenie powinny być przystosowane do przechowywania krótkotrwałego (do 3 miesięcy) na wolnym powietrzu w temperaturze otoczenia od -40 o C do +65 o C i wilgotności względnej powietrza do 98% przy temperaturze +35 o C. 13. Zastosowane normalia stalowe (śruby, wkręty, podkładki itp.) powinny być wykonane ze stali nierdzewnej A4. W przypadku występowania ich na zewnątrz kontenera powinny być dodatkowo pokryte powłoką chromowaną, matową czarną. 14. Kontener powinien być cechowany w sposób trwały w widocznym miejscu zgodnie z NO-06-A104: Konstrukcja kontenera powinna zapewniać dostęp do elementów (zespołów) wymagających regulacji, naprawy lub ich wymiany. 16. Podzespoły i zespoły wchodzące w skład kontenera, które wymagają wymontowania w czasie realizacji czynności eksploatacyjnych, powinny być wyposażone w złącza szybkorozłączne. Strona 2 z 17

3 17. Zastosowane opisy i oznaczenia zespołów, podzespołów i urządzeń powinny być wykonane w sposób zapewniający ich czytelność przez cały okres eksploatacji. Oznaczenia i numery produkcyjne urządzeń powinny być widoczne bez demontażu urządzeń (dopuszcza się dodatkowe oznaczenie z numerem produkcyjnym jeśli oryginalne jest trudnodostępne). 18. Elementy sterujące i pomiarowe powinny być oznaczone i opisane w sposób jednoznacznie określający ich położenie i przeznaczenie. 19. Kontener należy malować stosując powłoki odporne na działanie czynników środowiskowych wg NO-06-A 103:2005. Powierzchnie i elementy zewnętrzne kontenera malować na kolor RAL 6014, a wewnętrzne na kolor RAL Powłoki lakiernicze nie mogę ulegać zniszczeniu przy myciu mechanicznym strumieniem wody pod ciśnieniem do 150 bar, jak również podczas mycia wysokociśnieniowymi agregatami myjącymi. Powłoki powinny być wykonane zgodnie z PN-V-25000:1997 i zachowywać swoje właściwości przy przechowywaniu na otwartym terenie w ciągu co najmniej 5 lat. Farba pokrywająca powinna spełniać wymagania wg NO-80-A-A200:2003. Stosowane materiały powinny być nienasiąkliwe. Błyszczące, metaliczne elementy konstrukcji, które nie podlegają malowaniu np. tłoczyska siłowników, powinny być maskowane lub pokryte powłokami galwanicznymi ciemnymi, matowymi. 20. Kontener musi spełniać warunki kompatybilności elektromagnetycznej wg definicji NO-06-A200:2012 w obszarach tłumienności elektromagnetycznej na poziomie 50 db określonej dla kategorii C1 wg NO-06-A201: Sposób użytkowania i obsługi kontenera oraz jego wyposażenia musi spełniać warunki BHP w zakresie obsługi. Zakładając możliwość użytkowania kontenera na wysokości 1500 mm nad poziomem gruntu należy przewidzieć niezbędne podesty i drabinki ułatwiające wchodzenie do wnętrza kontenera oraz barierki zabezpieczające przed upadkiem z w/w podestów. Dlatego, przed każdym wejściem do kontenera powinien znajdować się podest o głębokości mm i szerokości min. szerokości drzwi. Podest musi być składany (lub wysuwany) i po złożeniu mieścić się w obrysie kontenera oraz posiadać zabezpieczenie przed samoczynnym złożeniem i rozłożeniem. Do podestu ma być możliwość podpięcia drabinek na zawiasie (ze względu na możliwość różnej wysokości posadowienia kontenera), odpinanych i przechowywanych w innym miejscu na kontenerze. Drabinki mają być wyposażone z barierkę umożliwiającą wejście na wys mm, szerokość drabinki 500 mm w świetle. Barierki podestów po rozłożeniu muszą być zabezpieczane przed samoczynnym składaniem. Podesty, barierki i drabinki muszą posiadać linki uziemiające do kontenera. Wszystkie w/w elementy w pozycji transportowej, muszą znajdować się w obrysie kostek kontenerowych; elementy demontowalne muszą posiadać możliwość zabezpieczenia kłódką przed potencjalną kradzieżą, zabezpieczenie i kłódka również musi znajdować się w obrysie kontenera. 22. Powierzchnie elementów przeznaczonych do chodzenia (np. szczeble drabinek, podesty, zewnętrzna powierzchnia dachu kontenera) należy wykonać z blachy antypoślizgowej lub wykonać na nich powłoki antypoślizgowe. 23. Na wyposażeniu kontenera musi znajdować się zestaw saperski, w skład którego będzie wchodzić: szpadel, siekiera oraz łom. Zestaw powinien być dostępny z zewnątrz, gdy kontener jest posadowiony na pojeździe (ok mm nad powierzchnią gruntu). Zestaw musi być zabezpieczony kłódką przed kradzieżą i mieścić się w obrysie kostek kontenerowych. 24. Elementy ruchome i demontowalne powinny być zabezpieczone przed ich nieprawidłowym montażem lub uszkodzeniem wynikającym z nieprawidłowego montażu. Strona 3 z 17

4 II. 25. Pozostałe informacje dotyczące szczegółów konstrukcyjnych, rozmieszczenia elementów, instalacji elektrycznych i wentylacyjnych określone będą w ramach indywidualnych konsultacji z konstruktorami i projektantami. Dodatkowe wymagania konstrukcyjne na kontener JWL 1. Kontener ma być podzielony na trzy przedziały (Rys. 3): Przedział Magazynowy (PMA): zajmujący ok. 52% przestrzeni kontenera (min mm wzdłuż kontenera na możliwie największej wysokości i szerokości), posiadający głównie przestrzeń magazynową; Przedział Logistyczny (PLO): zajmujący ok. 35% przestrzeni kontenera (ok mm wzdłuż kontenera na możliwie największej wysokości i szerokości), przeznaczony do przechowywania sprzętu znajdującego się w walizkach i szafkach; Przedział Techniczny (PTE): zajmujący ok. 8% przestrzeni kontenera, w którym będzie zainstalowany osprzęt techniczny np. układ podtrzymania zasilania, sterowanie systemu podnoszenia i opuszczania kontenera i inne. 2. Przedział Magazynowy powinien posiadać dwa otwory ładunkowe zamykane żaluzjami rozwijanymi z góry do dołu, o szer. ok mm i 1600 mm. Żaluzje te muszą zapewniać szczelność środowiskową przedziału i być zamykane na klucz. Na całej przestrzeni PMA powinny rozciągać się trzy poziomy półek, jedna nad drugą, oddalone od siebie ok. 760 mm. Pierwsza (dolna) półka powinna znajdować się możliwie jak najniżej nad podłogą kontenera. Półki powinny mieć konstrukcję ażurową, np. wykonane z profili lub rur w odległości nie większej niż 100 mm w prześwicie. Górna powierzchnia półek powinna być gładka i posiadać niska chropowatość, umożliwiającą swobodne przesuwanie po niej elementów np. wykonanych z tkaniny (worków). Dodatkowo każda z półek będzie podzielona na mniejsze przestrzenie magazynowe, jedna obok drugiej (2 lub 3 przestrzenie obok siebie). Grodzie pionowe również powinny być ażurowe i zapewniać prześwit światła (np. wykonane z aluminium lub siatki transportowej). Przestrzeń PMA powinna posiadać w podłodze możliwość odprowadzenia wody, a na ścianach i suficie membranę zapobiegającą przedostawaniu się wilgoci do środka. Wewnątrz PMA na ścianach bocznych i suficie należy umieścić oświetlenie LED niebieskie, kilkupunktowe załączane z zewnętrznej tablicy sterowania oświetleniem przedziału. Oświetlenie musi być tak rozmieszczone, aby zapewniało odpowiednią widoczność wszystkich poziomów półek nawet przy pełnym załadunku. 3. Przedział Logistyczny powinien posiadać jedno główne wejście w postaci drzwi o szerokości 900 mm, z możliwością zamykania z obu stron oraz wyłaz awaryjny umieszczony w dachu kontenera na środku przestrzeni PLO. Drzwi mają być wyposażone w zamek na klucz. Drzwi oraz wyłaz awaryjny, tak jak ściany zewnętrzne PLO muszą zapewniać szczelność środowiskową. Ponadto ściany tego przedziału mają posiadać wypełnienie zapewniające izolację termiczną. Ściany boczne oraz podłoga PLO od wewnątrz powinny być wyposażone w system pozwalający na montaż dodatkowego sprzętu, szafek lub stojaków. System ten powinien składać się z ceowników, rozmieszczonych w określonym rozstawie, umożliwiających przykręcenie do nich dodatkowego sprzętu przez zastosowanie odpowiednich kostek montażowych wpuszczanych w ceownik (analogicznie jak w rowkach teowych stołów obrabiarek). Podłoga przedziału powinna być wyłożona wykładziną antypoślizgową i antystatyczną. W podłodze należy przewidzieć składane zaczepy transportowe, które po złożeniu nie będą wystawały ponad powierzchnię podłogi, a będą służyć do zabezpieczenia i unieruchomienia dodatkowego ładunku. W dolnej części ścian bocznych PLO od wewnątrz należy umieścić szynę masową, z punktami masowymi, do których będzie Strona 4 z 17

5 można podpiąć późniejsze wyposażenie przedziału. Wewnątrz PLO na suficie należy umieścić oświetlenie LED białe i niebieskie (OPL) przełączalne przy otwieraniu drzwi, kilkupunktowe (z możliwością indywidualnego wyłączania pojedynczego punktu, niezależnie od pozostałych), załączane z tablicy sterowania oświetleniem znajdującej się wewnątrz PLO. Wewnątrz PLO powinna znajdować się odpowiednia instalacja i gniazda na podłączenie urządzeń zasilanych napięciem stałym 27 V i zmiennym 230 V. Ponadto PLO musi być wyposażony w nagrzewnicę elektryczną trójfazową, o mocy grzewczej ok. 4 kw i wentylację sanitarną. Zasilanie całego sprzętu elektrycznego, wraz z oświetleniem realizowane będzie z Tablicy Rozdziału Zasilaniem (TRZ), przy uzgodnieniu umiejscowienia owej tablicy z Zamawiającym. Konstrukcja kontenera powinna przewidywać otwory na: Tablicę Rozdziału Zasilania (TRZ) oraz Tablice Filtrujące TFL. Dokumentację konstrukcyjną na wymienione tablice opracuje Zamawiający. Kontener musi być też wyposażony w okablowanie, które będzie określone na późniejszym etapie. Wewnątrz PLO należy przewidzieć też miejsce na sprzęt przeciwpożarowy. 4. Dostęp do Przedziału Technicznego umożliwiony będzie z różnych stron przez otwory rewizyjne, tak aby dostęp do osprzętu w nim zawartego był najbardziej ergonomiczny. W ścianie zewnętrznej PTE należy przewidzieć przestrzeń na Tablicę Wejściową Zasilania (TWZ) ukrytą pod uchylną do góry pokrywą zamykaną na klucz. Do tej tablicy podłączane będzie zewnętrzne źródło zasilania (z agregatu prądotwórczego lub sieci przemysłowej) napięciem 3x230 V/400 V, 50 Hz. Dokumentację konstrukcyjną na TWZ opracuje Zamawiający. W przedziale tym musi być też przewidziana przestrzeń na osprzęt systemu podnoszenia kontenera, a także osobna wydzielona przestrzeń na akumulatory podtrzymujące zasilanie. W dolnej części tego przedziału zakłada się również przechowywanie bębnów z liniami kablowymi służącymi do zasilania i uziemienia kontenera. Wewnątrz PTE zainstalowane musi być oświetlenie LED barwy niebieskiej, w takich miejscach i w takiej ilości, aby zapewniać odpowiednią widoczność zamontowanego tam sprzętu. 5. Przed każdym wejściem do kontenera (drzwiami i żaluzjami) muszą znajdować się podesty o udźwigu 300 kg., głębokości mm i szerokości odpowiednio: dla drzwi ok mm, dla żaluzji 1100 mm ok mm, dla żaluzji 1600 mm ok mm. Każdy podest musi spełniać wymagania wg pkt. 22 ogólnych wymagań konstrukcyjnych. Przy podestach powinny znajdować się barierki, a na wyposażeniu kontenera powinny być dwie drabinki wg pkt. 22 ogólnych wymagań konstrukcyjnych. 6. Kontener powinien być wyposażony w instalację elektryczną do: - zasilania wyposażenia kontenera i ładowania akumulatorów; - systemów alarmowych i przeciwpożarowych. Dokumentację na system alarmowy i przeciwpożarowy opracuje Zamawiający. 7. Na zewnętrznych ścianach kontenera przewidziane muszą być miejsca na zestaw saperski, świdry uziemiające oraz dwie drabinki. Na ścianach zewnętrznych kontenera, w jego obrysie należy również umieścić sygnalizator alarmowy. 8. Masa całkowita kontenera z wyposażeniem montowanym przez wykonawcę kontenera powinna wynosić max. 4,5 tony. Strona 5 z 17

6 III. Rozmieszczenie elementów kontenera JWL Kontener powinien być podzielony na trzy przedziały (rys. 3): Przedział Magazynowy (PMA), Przedział Logistyczny (PLO), Przedział Techniczny (PTE). Na rys. 1 4 przedstawione są wstępne, sugerowane umiejscowienie niektórych elementów wyposażenia, umiejscowienie pozostałych części nie jest bliżej określone. Szczegóły należy ustalić z Zamawiającym. Opis rysunków. 1. drzwi wejściowe do PLO; 2. żaluzja PMA szer. ok mm; 3. żaluzja PMA szer. ok mm; 4. barierki składane; 5. wyłaz awaryjny; 6. 2 szt. drabinek z poręczami (w czasie transportu, mocowane na ścianie kontenera w jego obrysie); 7. zestaw saperski (w czasie transportu, mocowane na ścianie kontenera w jego obrysie); 8. szafa sterowania systemem podnoszenia i opuszczania kontenera (SUPK); 9. podpory (kobyłki) systemu podnoszenia i opuszczania kontenera; 10. podesty (chowane w podłodze kontenera); 11. ażurowe półki PMA; 12. ceowniki umożliwiające montaż szafek i sprzętu, 13. na tej ścianie przewidziana jest instalacja tablicy sterowania zasilaniem, tablicy sterowania oświetleniem, panelu osuszacza i innej aparatury. 14. miejsce na tablicę wejściową zasilania, lub/i tablicę sterowania oświetleniem PMA. 15. miejsce na tablicę wejściową zasilania lub/i bębny z liniami kablowymi. Strona 6 z 17

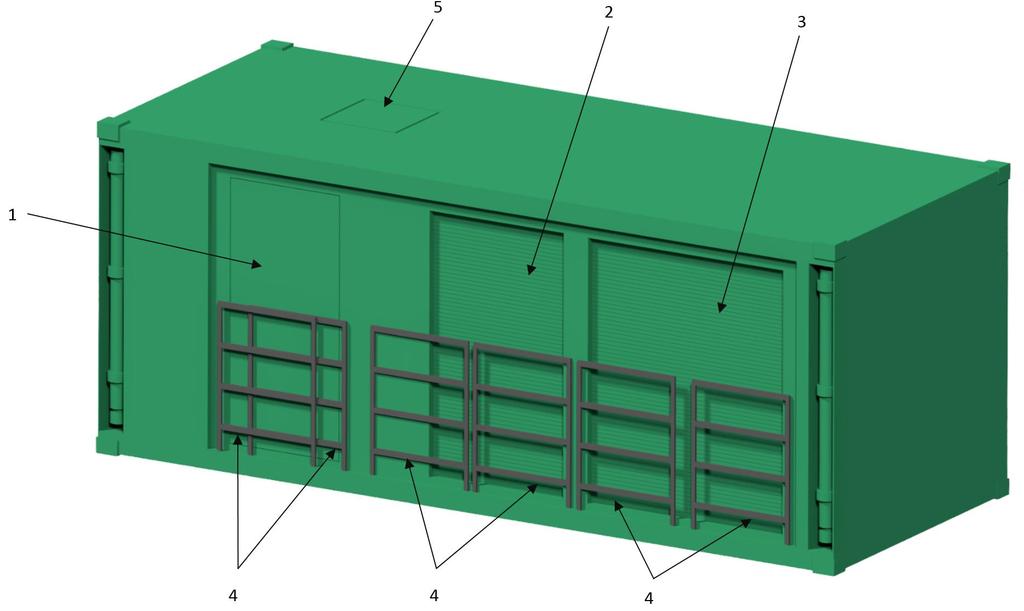

7 Rys. 1. Kontener JWL w pozycji transportowej (złożonej) prawy bok i przód. Strona 7 z 17

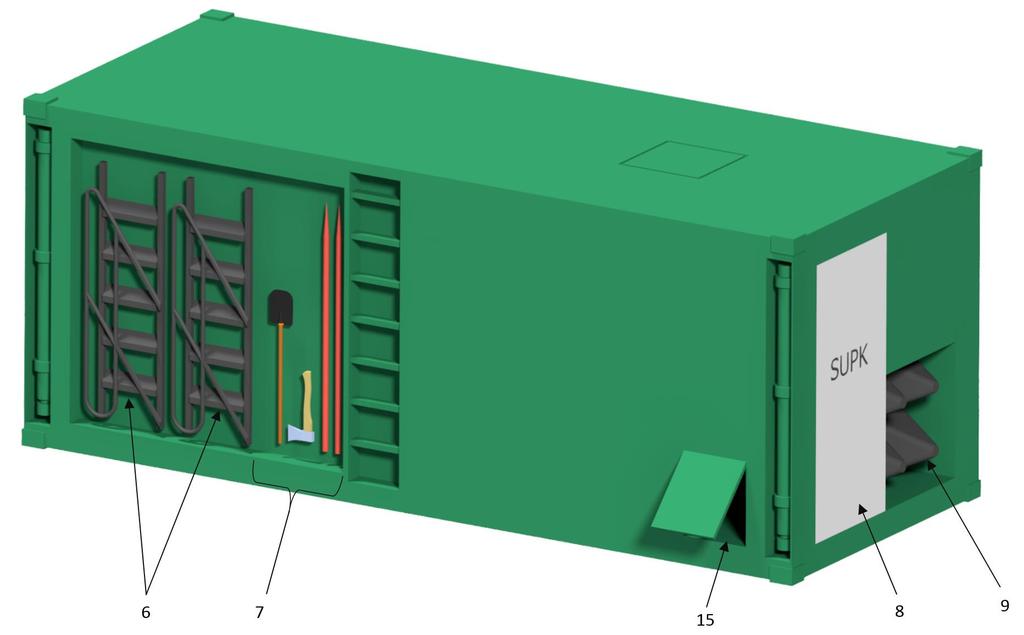

8 Rys. 2. Kontener JWL w pozycji transportowej (złożonej) lewy bok i tył. Strona 8 z 17

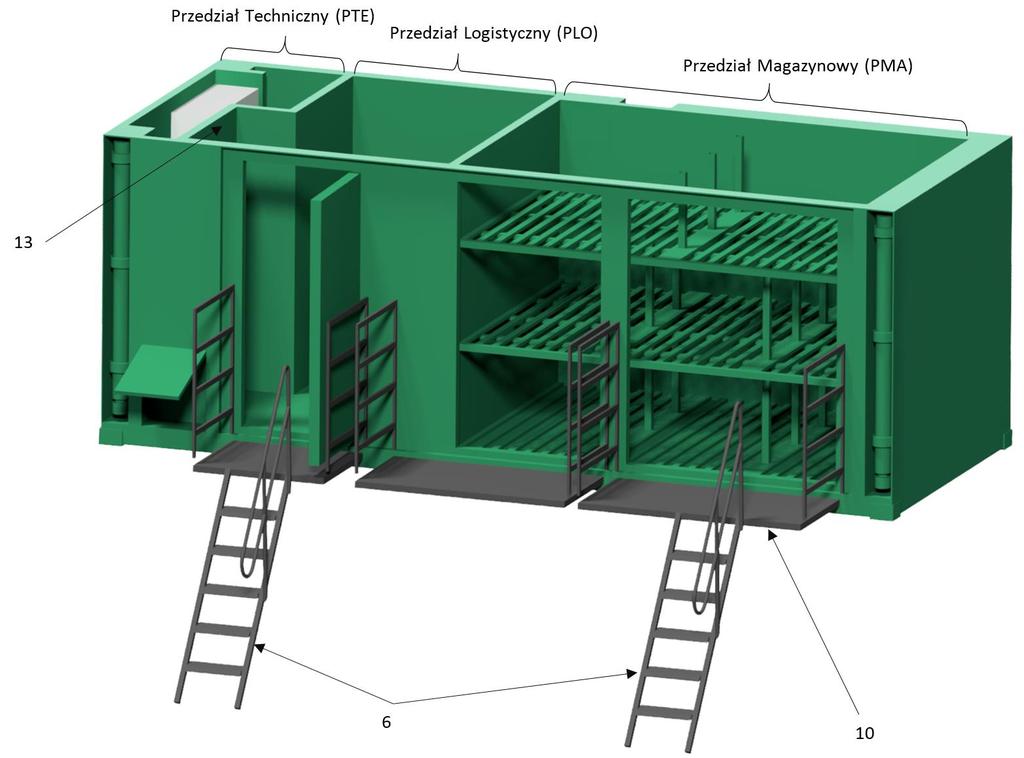

9 Rys. 3. Kontener JWL z otwartymi drzwiami i roletami przekrój przez dach. Strona 9 z 17

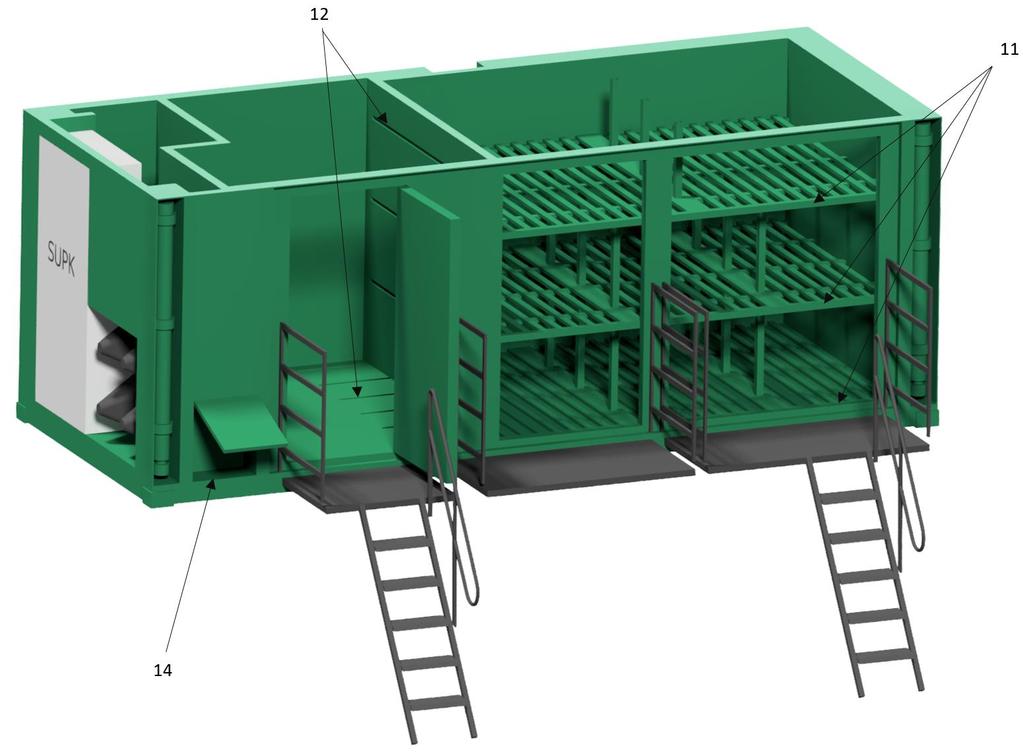

10 Rys. 4. Kontener JWL z otwartymi drzwiami i roletami przekrój przez dach. Strona 10 z 17

11 IV. System zasilania Kontener JWL będzie zasilany z sieci przemysłowej napięciem 230/400 V±10%, 50H z±5%, przystosowany do pracy w układzie sieciowym TN-S. Montaż elektryczny powinien być prowadzony zgodnie z normą NO-06-A104:2005, pkt. 2.9, a izolacja elektryczna powinna być zgodna z pkt tej normy. Nadwozie powinno być wykonane w zakresie wymagań dotyczących uziemienia zgodnie z NO-06-A104:2005, pkt W szczególności wymaga się, aby rezystancja przejścia w obwodzie uziemienia poszczególnych podzespołów nie była większa niż 2 mω, mierzona pomiędzy głównym zaciskiem uziemienia kontenera, a zaciskiem uziemiającym (stykiem ochronnym PE, obudową) poszczególnych podzespołów. Wszystkie części składowe kontenera będące pod napięciem 25 V i wyższym w stosunku do obudowy powinny być zabezpieczone przed przypadkowym dotknięciem przez obsługę podczas eksploatacji. Zasady ochrony przed porażeniami elektrycznymi powinny być zgodne z normą PN HD Instalacja ochrony wyposażenia elektrycznego przed przepięciami łączeniowymi i atmosferycznymi powinna spełniać wymagania normy PN HD W skład ww. systemu wchodzą dostarczane przez PIT RADWAR S.A. urządzenia (szczegóły do uzgodnienia w ramach indywidualnych konsultacji z konstruktorami i projektantami): 1. Tablica Przyłączy TPE, 2. Filtr FL, 3. Tablica Filtrów TFL, 4. Tablice Rozdziału Zasilania TRZ, 5. Akumulatory, 6. Zespół Załączania Baterii ZZB, 7. prostownik ZB24DC200/SPEC (lub inny uzgodniony ) prod. MEDCOM. Projekt i wykonawstwo w zakresie zasilania powinno uwzględniać przepisy i akty normatywne (wojskowe i państwowe) obowiązujące w zakresie ochrony przeciwporażeniowej, odgromowej, przepięciowej i przeciwpożarowej. Spełniać wymagania związane z nadawaniem znaku CE. Strona 11 z 17

12 V. Wymagania niezawodnościowe VI. 1. Wymagania dotyczące nieuszkadzalności. Elementy wyposażenia kontenera powinny charakteryzować wskaźniki niezawodności klasyfikujące je do niżej wymienionych kategorii i rodzajów urządzeń, określonych w normie NO-06-A102:2005: kategoria A urządzenia wielokrotnego użycia; rodzaj II urządzenie, które oprócz stanu zdatności i niezdatności może znajdować się w stanach pośrednich o obniżonej zdatności; urządzenie naprawialne, odnawialne bezpośrednio po wykryciu uszkodzenia; wpływ uszkodzeń na efekt wykonania zadania efekt wyjściowy jest proporcjonalny do sumarycznego czasu pracy. Komponenty elektryczne zainstalowane przez wykonawcę kontenera powinny spełniać wymagania niezawodnościowe (wg NO-06-A102:2005) zgodnie z wartością wskaźnika oczekiwanego czasu naprawy MTTR 45 minut. 2. Wymagania dotyczące trwałości: czas (kalendarzowy) eksploatacji T e 24 lata. 3. Wymagane jest od Wykonawcy kontenera podanie wskaźnika intensywności uszkodzeń dla komponentów elektrycznych wchodzących w wyposażenie kontenera. Dokumentacja techniczna Wymagania ogólne W ramach dokumentacji technicznej wymagane jest dostarczenie: 1. Dokumentacji technicznej zgodnej z Decyzją Nr 349/MON z dnia r. w składzie: dokumentacja produkcyjna: Dokumentacja Konstrukcyjna w formacie pdf (DK), Warunki Techniczne (DT), Warunki Utylizacji (WU). dokumentacja użytkowania: Instrukcje Użytkowania (IU), Dokumentacja techniczna urządzeń szkoleniowych (DT US), Program Szkolenia Personelu użytkującego i naprawiającego (PSP), Opis Oprogramowania (OpOPR), Kryteria wyszkolenia obsług i zespołów naprawczych (KW), Książka Urządzenia (KU). dokumentacja zabezpieczenia: Instrukcja Obsługiwania Technicznego (IOT), Instrukcja Naprawy (IN), Dokumentacja Techniczna Aparatury Kontrolno-Pomiarowej (DT AKP), Katalog Części Zamiennych (KCzZ), Wykaz Zestawów Części Zamiennych (WZCzZ). 2. Rysunków konstrukcyjnych 3D zapisanych w formatach programu Audotesk Inventor, lub SolidWorks, ProEngineer lub formacie STEP, zawierających: Strona 12 z 17

13 elementy funkcjonalne, których obsługa jest bezpośrednio omawiana w dokumentach: IN, IOT, IU, w ramach konserwacji, czyszczenia, wymiany, sprawdzenia stanu technicznego itp. lokalizację punktów smarowania, wymagających cyklicznego uzupełnienia lub wymiany smaru lub oleju, lokalizację miejsc mocowania (wraz z tłem) wyposażenia dostarczonego przez zamawiającego (np. szoferka kabiny pojazdu, przedziały kontenerowe, gniazda kontenerowe), lokalizację punktów mocowania zawiesi transportowych, lokalizację punktów pomiarowych (np. pomiar rezystancji przejścia inst. el.). 3. Treści tekstowej, odpowiadającej merytorycznie i chronologicznie zakresowi wskazanemu w Decyzji Nr 349/MON z dnia r. dla poszczególnych dokumentów wymienionych w pkt. 1, z uwzględnieniem szczegółowych kryteriów zawartych w części Wymagania szczegółowe. 4. Dokumentacja powinna zostać przekazana w wersji papierowej i elektronicznej, edytowalnej, wraz z materiałami składowymi w formatach źródłowych (np. zdjęcia i rysunki). 5. Jeżeli dany rozdział przewidziany w Decyzji Nr 349/MON nie dotyczy specyfiki SpW należy zawrzeć informację, że nie dotyczy omawianego SpW lub może dotyczyć tylko w określonych warunkach. Wymagania szczegółowe Instrukcja Naprawy (IN) powinna zawierać: 1. Zasady prowadzenia napraw w okresie gwarancyjnym. 2. Organizację systemu napraw SpW, uwzględniającą podział na poziomy napraw oraz opis kompetencji na tych poziomach dla: etatowej obsługi SpW, dysponującej potencjałem materiałowym i narzędziowym znajdującym się na ukompletowaniu SpW (podać rodzaj i kategorię wymaganych uprawnień oraz kursów szkoleniowych), warsztatów technicznych SZ, mających dysponować potencjałem porównywalnym do serwisu producenta (podać rodzaj i kategorię wymaganych uprawnień oraz kursów szkoleniowych, organizowanych np. przez producenta, wraz z wyspecyfikowaniem niezbędnego potencjału warsztatowego). 3. Wykaz osób i instytucji wraz z zakresem kompetencji uprawnionych do naprawy oprogramowania (OPR). 4. Szczegółowe metodyki weryfikacji poprawności działania SpW oraz diagnozowania uszkodzeń, z uwzględnieniem: podania interpretacji sygnalizacji stanu technicznego np. kody błędów, kolory lampek sygnalizacyjnych, komunikatów interfejsu itp. podania wymaganych wartości nominalnych parametrów pracy elementów, określenia narzędzi i aparatury niezbędnej do wykonania sprawdzenia, z wyraźnym zaznaczeniem jeżeli spoza ukompletowania SpW. Strona 13 z 17

14 5. Przewodniki technologiczne, będące procedurami napraw poszczególnych elementów zespołów SpW, niezbędnych do realizacji na poszczególnych poziomach, zawierające elementy wymienione w dokumentach ZCzZ i KCzZ. Procedury naprawcze powinny: zawierać wymianę elementów wskazanych w dokumencie ZCzZ, z uwzględnieniem czynności sprawdzających poprawność wymiany (patrz punkt 4), określać ogólne kryteria wymiany elementów indywidualnych, innych niż wymienione w ZCzZ, zawartych w dokumencie KCzZ. uwzględniać wykorzystanie narzędzi znajdujących się na ukompletowaniu SpW, jednoznacznie określać wymagane narzędzia spoza ukompletowania SpW. 6. Wykaz specjalistycznych narzędzi, oprzyrządowania specjalnego i aparatury kontrolnopomiarowej (AKP) oraz podstawowych materiałów eksploatacyjnych, niezbędnych do realizacji napraw na poszczególnych poziomach. 7. Wykaz charakterystycznych i najczęściej występujących uszkodzeń, opis objawów oraz sposób ich usuwania. 8. Wykaz elementów sprzętu podlegających obligatoryjnej naprawie przez producenta (uprawniony lub właściwy serwis) lub wymagających zastosowania specjalnej procedury (dekodery, transpondery, urządzenia kryptograficzne itp.) Instrukcja Obsługiwania Technicznego (IOT) powinna zawierać: 1. Zakresy obsługiwań realizowanych w okresie gwarancyjnym i pogwarancyjnym, 2. Rodzaje obsługiwań technicznych i ich częstotliwość (normy eksploatacyjne), z podziałem na: OB.- obsługa bieżąca wykonywana raz na tydzień w warunkach polowych. OO-1 obsługa okresowa wykonywana raz na kwartał w warunkach polowych, OO-2 obsługa okresowa wykonywana raz na rok w warunkach warsztatowych, SP obsługa specjalna wykonywana np. przed i/lub po użytkowaniu oraz w szczególnych warunkach (np. środowiskowych), w zamyśle nieodpowiadająca ww. czasookresom. 3. Przewodniki technologiczne prowadzenia poszczególnych obsługiwań technicznych oraz warunki techniczne sprawdzeń poprawności działania SpW oraz jego odbioru po wykonanym obsługiwaniu technicznym (np. przez służby dozoru technicznego), 4. Wykaz specjalistycznych narzędzi, oprzyrządowania specjalnego i aparatury kontrolnopomiarowej (AKP), niezbędnych do przeprowadzenia obsługiwań. 5. Wykaz materiałów eksploatacyjnych niezbędnych do realizacji ww. obsługiwań technicznych wraz ze wskazaniem miejsca ich pozyskania. 6. Kryteria wyszkolenia zespołów do prowadzenia poszczególnych obsługiwań. 7. Wykaz elementów (zespołów/podzespołów) SpW podlegających obligatoryjnemu serwisowaniu przez producenta lub autoryzowany serwis oraz czasookres ich realizacji (patrz punkt 2). 8. Przewodnik technologiczny konserwacji SpW przed jego długotrwałym przechowywaniem (powyżej 6 mc). 9. Wykaz części zamiennych (w ramach WZCzZ) i materiałów eksploatacyjnych, wraz z zamiennikami, wykorzystywanych w procesie obsługiwań technicznych. Strona 14 z 17

15 Instrukcja Użytkowania (IU) powinna zawierać: 1. Opis Techniczny, zawierający m.in.: przeznaczenie SpW, dane techniczne (gabaryty, masa, osiągi, parametry pracy, dopuszczalne warunki pracy do zachowania parametrów znamionowych pracy), opis możliwości taktyczno-technicznych, opis budowy i zasady działania całego SpW oraz jego elementów funkcjonalnych i systemów składowych, z uwzględnieniem: utrzymania podziału na systemy, podsystemy, moduły i elementy funkcjonalne niskiego rzędu, zgodnego z treścią dokumentu KU, podziału opisu elementów na: przeznaczenie, lokalizację (dodatkowo zdjęcie/rysunek), dane techniczne i/lub funkcjonalności, współpracę z innymi elementami (np. schematy blokowe), opis użytego oprogramowania w SpW, możliwość jego integracji z innym SpW oraz sposób weryfikacji poprawnego funkcjonowania zintegrowanego systemu, opis charakterystycznych niesprawności SpW, w tym podstawowych błędów i usterek technicznych w oprogramowaniu, jakie mogą wystąpić w procesie użytkowania, możliwości pracy SpW w otoczeniu systemowym (zewnętrznym), klauzule niejawności całego wyrobu i jego podzespołów, z podziałem na obszary jawne i niejawne, wykaz przedmiotów i substancji niebezpiecznych dla człowieka i środowiska, wymagających szczególnych sposobów utylizacji lub wymagających oddzielnego ewidencjonowania. 2. Użytkowanie SpW (dopuszcza się jako osobny tom), zawierający m.in.: zasady BHP w procesie eksploatacji SpW, skład załogi/obsługi z wyszczególnieniem kwalifikacji, jakie poszczególni funkcyjni powinni posiadać do prawidłowego użytkowania SpW, w tym zakres kompetencji i uprawnień do wprowadzania oprogramowania (OPR) do różnych elementów SpW (przez użytkownika lub inne osoby funkcyjne) oraz wymagane kompetencje osób (instytucji), które będą odpowiadać za wykonanie, weryfikację oraz naprawę określonych poziomów integracji, rodzaje i częstotliwość obsługiwań oraz zakres prac przewidzianych do realizacji, z wyszczególnieniem organów, które je powinny realizować, szczegółowe zasady postępowania podczas przygotowania do pracy SpW, użycia SpW, kontroli poprawności funkcjonowania z uwzględnieniem procedur awaryjnych, szczegółowe zasady postępowania podczas przygotowania SpW do transportu lądowego, morskiego i powietrznego, przechowania, itp. Rozdział powinien obejmować opis załadunku i rozładunku ze szczególnym wskazaniem punktów zaczepowych zawiesi i odciągów transportowych oraz procedurami montażu i demontażu elementów podlegających innym kryteriom transportowym (np. elementy wrażliwe na uszkodzenia), sposób przygotowania SpW do funkcjonowania w różnych warunkach środowiskowych, Strona 15 z 17

16 VII. zasady eksploatacji oprogramowania występującego w SpW, przewodnik technologiczny obsługiwań technicznych i napraw realizowanych przez etatową obsługę/załogę - wymienione czynności w odniesieniu do IOT. normatyw zużycia materiałów w procesie użytkowania (w ramach IU i IOT), wykaz części zamiennych oraz zapasowych materiałów eksploatacyjnych będących w ukompletowaniu wyrobu (lub realizowane w ramach WZCzZ), wykaz wyposażenia podlegającego legalizacji metrologicznej i dozorowi technicznemu, opis użytkowania w warunkach szczególnych (np. teren skażony, strefa oddziaływania pól radiacyjnych, zakłóceń, itp.), strefy (miejsca) ograniczonego dostępu, wynikającego z bezpieczeństwa, ochrony informacji, uprawnień do napraw, strojeń, itp. oraz opis sposobu ich zabezpieczenia. Wymagania dotyczące jakości 1. Dostawca powinien posiadać wdrożony system zapewnienia jakości ISO 9001:2015, AQAP 2110 edycja D, wydanie1. 2. Wymagania jakościowe zawarte w niniejszych założeniach w zakresie produkcji i badań, podlegają nadzorowaniu jakości poprzez monitorowanie czynności wykonawcy w systemie zarządzania jakością przez 15 Rejonowe Przedstawicielstwo Wojskowe RPW. 3. Wykonawca zapewni, że w umowie/zamówieniu z podwykonawcami zostaną umieszczone, uzgodnione z RPW, zapisy wymagań jakościowych wynikających z ww. AQAP, które umożliwią nadzorowanie jakości u podwykonawców, a w przypadku realizacji umów/zamówień z podwykonawcami zagranicznymi zapisy wymagań jakościowych uzgodnionych z RPW, które zapewniają realizację procesu rządowego zapewnienia jakości (GQA). 4. Wykonawca dostarczy do RPW kopie umów/zamówień podpisanych z podwykonawcami, dla których określono wymaganie nadzorowania jakości lub tę część umowy/zlecenia, która zawiera nazwę i adres podwykonawcy oraz wymagania jakościowe w celu uruchomienia procesu nadzorowania jakości. 5. W przypadku, gdy wykonawca będzie z kraju nie należącego do NATO lub z kraju z którym Polska nie posiada podpisanego porozumienia MoU odnośnie bezpłatnego zapewnienia jakości, koszty przeprowadzenia procesu odbioru wojskowego pokrywa wykonawca. 6. Wykonawca zapewni dostęp przedstawicieli RPW do specyfikacji technicznej wyrobu i/lub dokumentów potwierdzających zgodność przedmiotu zamówienia z wymaganiami umowy/zamówienia. 7. Wykonawca potwierdzi, że wyrób spełnia wymagania specyfikacji technicznej dostarczając z wyrobem Protokół odbioru akceptowany podpisem przedstawiciela RPW i/lub protokół zgodności Certyficate of Conformity (CoC) wystawiony i podpisany przez podwykonawcę oraz akceptowany podpisem przedstawiciela wojskowego GQAR w przypadku realizacji procesu rządowego zapewnienia jakości u podwykonawcy zagranicznego. 8. W przypadku wprowadzenia zmian w konstrukcji urządzenia, na wniosek wykonawcy, należy potwierdzić badaniami typu pod nadzorem RPW. 9. W przypadku odstępstw od poszczególnych wymagań jakościowych nie wpływających znacząco na ich obniżenie oraz zmianę ceny za przedmiot zamówienia, na wniosek Strona 16 z 17

17 wykonawcy, zaakceptowany przez przedstawiciela RPW, ostateczną decyzję podejmie zamawiający. 10. Wykonawcy znane są zasady nadzorowania przez RPW realizacji umowy/zamówienia i zobowiązuje się spełnić wymagania w zakresie niezbędnych potrzeb przedstawiciela wojskowego wynikających z realizowanych przez niego zadań. 11. Dostarczony wyrób/wyroby powinny być nowe, kategorii I nowe, nieużytkowane, przechowywane w magazynach, sprawne technicznie (wg Instrukcji zarządzania eksploatacją sprzętu wojskowego w Siłach Zbrojnych rzeczypospolitej Polskiej Zasady ogólne DU (A) wprowadzonej Decyzją Ministra Obrony Narodowej Nr 10/Log./P4 z dn r. VIII. Warunki dostawy Kontener powinien podlegać odbiorowi na zgodność z Warunkami Technicznymi, uzgodnionymi z Zamawiającym. Odbiór powinien być przeprowadzony z udziałem RPW. Producent powinien również dostarczyć deklarację WE. IX. Harmonogram realizacji usługi Prace powinny być realizowane wg następującego harmonogramu (propozycja): Nr Etap/zadanie Termin realizacji koszt % całkowitych kosztów I. Projekt wstępny % II. Projekt techniczny % II.1 Dokumentacja konstrukcyjna % II.2 Wytworzenie % III. Uruchomienie i badania wstępne % IV. Badania kwalifikacyjne % V. Rewizja dokumentacji % Przejście do kolejnego etapu realizacji musi być poprzedzone pozytywną weryfikacją stanu prac dokonaną przez zespół projektowy PIT-RADWAR. UWAGA!!! Jeśli wymienione powyżej wymagania i specyfikacje nie dotyczą przedmiotu zamówienia realizowanego przez oferenta w ofercie należy je wskazać z adnotacją nie dotyczy i wyjaśnieniem np. wyrób nie posiada oprogramowania. Strona 17 z 17
