CZĘŚĆ III SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA (OPZ), Dostawę i montaż przenośnika taśmowego frakcji kompostowej z sortowni do kompostowni

Transkrypt

1 CZĘŚĆ III SIWZ OPIS PRZEDMIOTU ZAMÓWIENIA (OPZ) na, Dostawę i montaż przenośnika taśmowego frakcji kompostowej z sortowni do kompostowni w ramach Projektu Biebrzański System Gospodarki Odpadami etap II 1

2 1. Przedmiotem niniejszego zamówienia jest dostawa i montaż fabrycznie nowego przenośnika taśmowego frakcji kompostowej z sortowni do kompostowni do Zakładu Zagospodarowania Odpadów w Koszarówce, gm. Grajewo realizowanego w ramach projektu,, Biebrzański System Gospodarki odpadami etap II Opis maszyn i urządzeń Zamawiający wymaga dostawy i montażu trzech, fabrycznie nowych: przenośników taśmowych i separatora elektromagnetycznego wraz z układem sterowania i wizualizacji, do transportu frakcji podsitowej 0-80mm z hali sortowni (obiekt nr 101) do wiaty kompostowni ( obiekt nr 104a), zgodnie z załączonym planem zagospodarowania terenu. Zestaw urządzeń należy dostosować do istniejących budynków sortowni i kompostowni oraz ciągu technologicznego. W części pomiędzy budynkami konstrukcję wsporczą przenośników należy dostosować do istniejących fundamentów pod przenośnik oraz wesprzeć na żelbetowej ścianie kompostowni o wysokości 2,6 m, wg załączonego projektu. 1. Przenośnik [M11] 1 szt. kąt nachylenia przenośnika max. 25 o - wyposażony w konstrukcję wsporczą - w początkowej części przenośnik wyposażony w kosz zasypowy - moc napędu motoreduktor min. 4 KW - długość przenośnika min mm - wysokość burt min. 200 mm - wyposażony w pomosty rewizyjne w części wysypowej po stronie napędu o szerokości w świetle przejścia min. 600 mm, pomosty należy wyposażyć zgodne z BHP w barierki, bortnice, wejścia/zejścia - trasa przenośnika w części poza halą sortowni przykryta łatwodemontowalnymi osłonami z blachy o grubości min. 1,5 mm, osłony zabezpieczone przeciw korozji powłoką malarską, kolor RAL przesyp 1kpl 2. Przenośnik odbierający [M12] 1 szt. kąt nachylenia przenośnika max. 32 o - wyposażony w konstrukcję wsporczą - moc napędu motoreduktor min. 4 KW - długość przenośnika min mm - wysokość burt min 200 mm - wyposażony w pomosty rewizyjne na całej długości o szerokości w świetle przejścia min. 600 mm, pomosty należy wyposażyć zgodne z BHP w barierki, bortnice, wejścia/zejścia - trasa przenośnika przykryta łatwodemontowalnymi osłonami z blachy o grubości min. 1,5 mm, osłony zabezpieczone przeciw korozji powłoką malarską, kolor RAL przesyp 1kpl 2

3 3. Przenośnik odbierający [M13] 1 szt. kąt nachylenia przenośnika w początkowej części max. 20 o, pozostała część w układzie poziomym z zachowaniem wolnej przestrzeni dla ruchu pojazdów min. 4,5 m nad poziomem terenu - zakończony w hali kompostowni w odległości 1,5 od ściany bocznej kompostowni - wyposażony w konstrukcję wsporczą, opartą na istniejących stopach i ścianie oporowej - moc napędu motoreduktor min. 11 KW - długość przenośnika min mm - wysokość burt min 200 mm - wyposażony w pomosty rewizyjne na całej długości po jednej stronie oraz części zwrotnej o szerokości w świetle przejścia min. 600 mm, pomosty należy wyposażyć zgodne z BHP w barierki, bortnice, wejścia/zejścia - trasa przenośnika przykryta łatwodemontowalnymi osłonami z blachy o grubości min. 1,5 mm, osłony zabezpieczone przeciw korozji powłoką malarską, kolor RAL wyposażony w rękaw wysypowy zapobiegający rozwiewaniu surowca o dł. 2,0 m 4. Separator magnetyczny do metali żelaznych - szerokość elektromagnesu odpowiadająca szerokości przenośnika - wyposażony w taśmę czyszczącą do usuwania żelaza z frakcji podsitowej - zasilany elektrycznie - moc elektromagnesu min 3 kw - wyposażony w zsuwnię odprowadzającą metal do kontenera otwartego. - wyposażony w jednostkę sterującą z zabezpieczeniem min. termicznym i przeciążeniowym - zainstalowany na przedłużeniu przenośnika M12, lub w innej lokalizacji nie utrudniającej funkcjonowania zakładu. 5. Układ sterowania przenośnikami i separatorem wraz z niezbędnymi elementami elektrycznymi 1kpl Zamawiający wymaga aby miejscem przeznaczonym do sterowania pracą przenośników i separatora była sterownia, znajdująca się w hali sortowni. Układ pracy przenośników winien być zsynchronizowany z układem pracy linii sortowni. Należy dostarczyć niezależny system wizualizacji i sterowania zestawem przenośników i separatora. Okablowanie będzie wykonane przez dostawcę urządzeń. Odległość między przewidywanym miejscem instalacji przenośników, a rozdzielnia główną w hali sortowni wynosi około 100 m. Zamawiający informuje, że dostawa wraz z montażem, okablowaniem, uruchomieniem przenośników i separatora do Zakładu Zagospodarowania Odpadów w Koszarówce będzie realizowana w warunkach funkcjonującego zakładu. Zamawiający wymaga, aby Wykonawca przewidział realizację niniejszego zamówienia, która zapewni Zamawiającemu prowadzenie niezakłóconej pracy zakładu. Wykonawca zobowiązany jest do dostarczenia dokumentacji technicznej Maszyn i Urządzeń oraz instrukcji obsługi jak i innych dokumentów niezbędnych do prawidłowej eksploatacji dostarczonych Maszyn i Urządzeń w języku polskim. 3

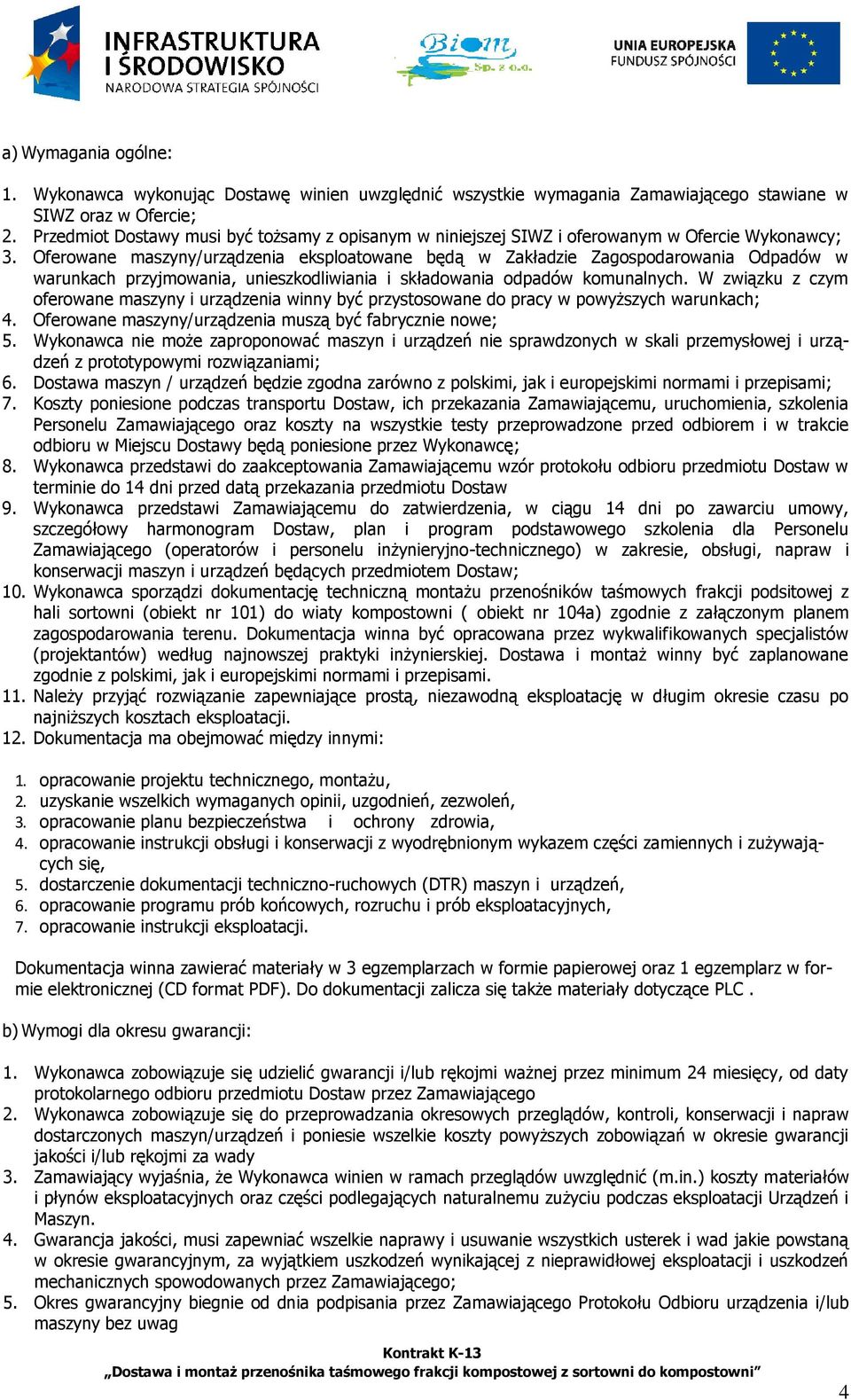

4 a) Wymagania ogólne: 1. Wykonawca wykonując Dostawę winien uwzględnić wszystkie wymagania Zamawiającego stawiane w SIWZ oraz w Ofercie; 2. Przedmiot Dostawy musi być tożsamy z opisanym w niniejszej SIWZ i oferowanym w Ofercie Wykonawcy; 3. Oferowane maszyny/urządzenia eksploatowane będą w Zakładzie Zagospodarowania Odpadów w warunkach przyjmowania, unieszkodliwiania i składowania odpadów komunalnych. W związku z czym oferowane maszyny i urządzenia winny być przystosowane do pracy w powyższych warunkach; 4. Oferowane maszyny/urządzenia muszą być fabrycznie nowe; 5. Wykonawca nie może zaproponować maszyn i urządzeń nie sprawdzonych w skali przemysłowej i urządzeń z prototypowymi rozwiązaniami; 6. Dostawa maszyn / urządzeń będzie zgodna zarówno z polskimi, jak i europejskimi normami i przepisami; 7. Koszty poniesione podczas transportu Dostaw, ich przekazania Zamawiającemu, uruchomienia, szkolenia Personelu Zamawiającego oraz koszty na wszystkie testy przeprowadzone przed odbiorem i w trakcie odbioru w Miejscu Dostawy będą poniesione przez Wykonawcę; 8. Wykonawca przedstawi do zaakceptowania Zamawiającemu wzór protokołu odbioru przedmiotu Dostaw w terminie do 14 dni przed datą przekazania przedmiotu Dostaw 9. Wykonawca przedstawi Zamawiającemu do zatwierdzenia, w ciągu 14 dni po zawarciu umowy, szczegółowy harmonogram Dostaw, plan i program podstawowego szkolenia dla Personelu Zamawiającego (operatorów i personelu inżynieryjno-technicznego) w zakresie, obsługi, napraw i konserwacji maszyn i urządzeń będących przedmiotem Dostaw; 10. Wykonawca sporządzi dokumentację techniczną montażu przenośników taśmowych frakcji podsitowej z hali sortowni (obiekt nr 101) do wiaty kompostowni ( obiekt nr 104a) zgodnie z załączonym planem zagospodarowania terenu. Dokumentacja winna być opracowana przez wykwalifikowanych specjalistów (projektantów) według najnowszej praktyki inżynierskiej. Dostawa i montaż winny być zaplanowane zgodnie z polskimi, jak i europejskimi normami i przepisami. 11. Należy przyjąć rozwiązanie zapewniające prostą, niezawodną eksploatację w długim okresie czasu po najniższych kosztach eksploatacji. 12. Dokumentacja ma obejmować między innymi: 1. opracowanie projektu technicznego, montażu, 2. uzyskanie wszelkich wymaganych opinii, uzgodnień, zezwoleń, 3. opracowanie planu bezpieczeństwa i ochrony zdrowia, 4. opracowanie instrukcji obsługi i konserwacji z wyodrębnionym wykazem części zamiennych i zużywających się, 5. dostarczenie dokumentacji techniczno-ruchowych (DTR) maszyn i urządzeń, 6. opracowanie programu prób końcowych, rozruchu i prób eksploatacyjnych, 7. opracowanie instrukcji eksploatacji. Dokumentacja winna zawierać materiały w 3 egzemplarzach w formie papierowej oraz 1 egzemplarz w formie elektronicznej (CD format PDF). Do dokumentacji zalicza się także materiały dotyczące PLC. b) Wymogi dla okresu gwarancji: 1. Wykonawca zobowiązuje się udzielić gwarancji i/lub rękojmi ważnej przez minimum 24 miesięcy, od daty protokolarnego odbioru przedmiotu Dostaw przez Zamawiającego 2. Wykonawca zobowiązuje się do przeprowadzania okresowych przeglądów, kontroli, konserwacji i napraw dostarczonych maszyn/urządzeń i poniesie wszelkie koszty powyższych zobowiązań w okresie gwarancji jakości i/lub rękojmi za wady 3. Zamawiający wyjaśnia, że Wykonawca winien w ramach przeglądów uwzględnić (m.in.) koszty materiałów i płynów eksploatacyjnych oraz części podlegających naturalnemu zużyciu podczas eksploatacji Urządzeń i Maszyn. 4. Gwarancja jakości, musi zapewniać wszelkie naprawy i usuwanie wszystkich usterek i wad jakie powstaną w okresie gwarancyjnym, za wyjątkiem uszkodzeń wynikającej z nieprawidłowej eksploatacji i uszkodzeń mechanicznych spowodowanych przez Zamawiającego; 5. Okres gwarancyjny biegnie od dnia podpisania przez Zamawiającego Protokołu Odbioru urządzenia i/lub maszyny bez uwag 4

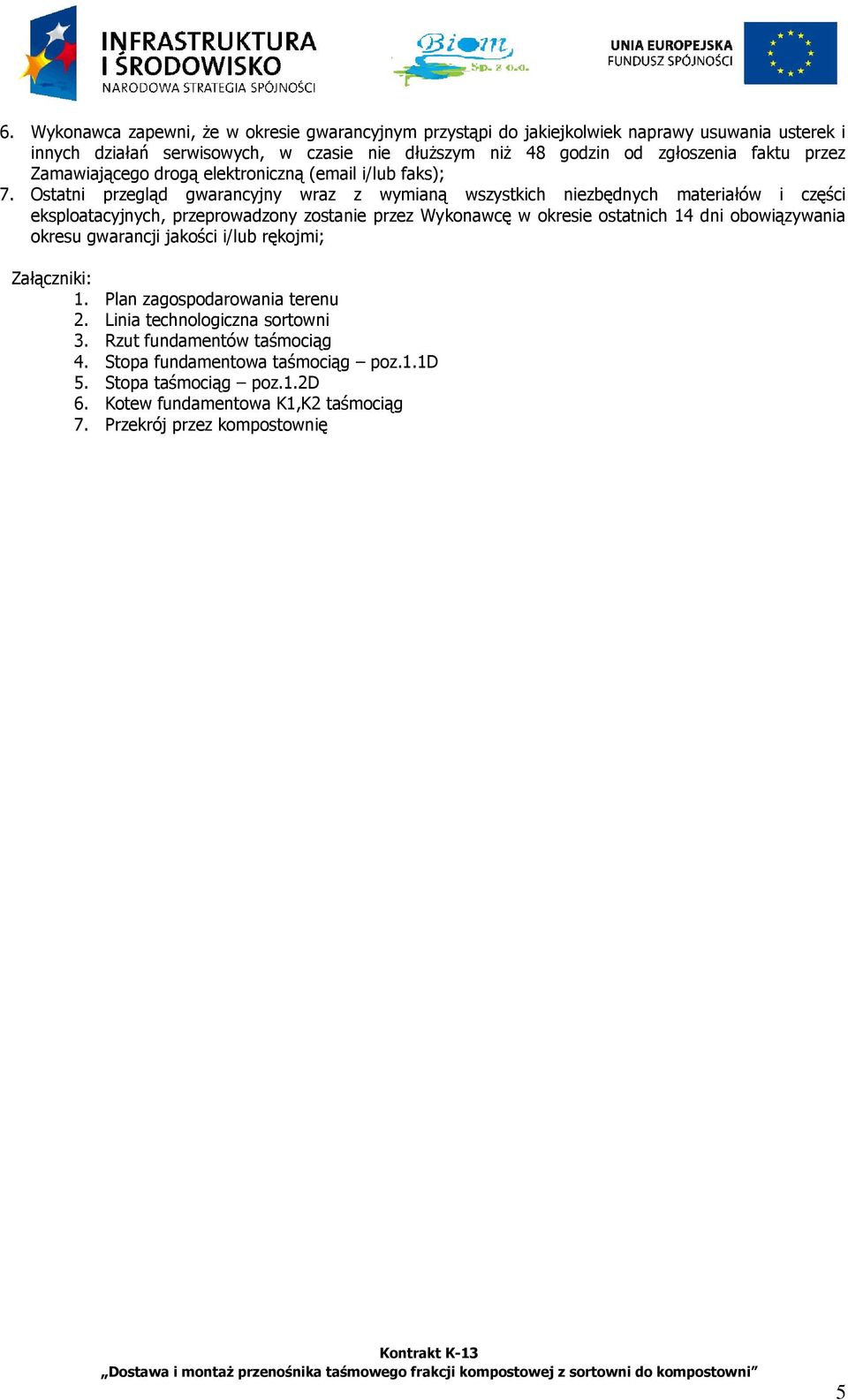

5 6. Wykonawca zapewni, że w okresie gwarancyjnym przystąpi do jakiejkolwiek naprawy usuwania usterek i innych działań serwisowych, w czasie nie dłuższym niż 48 godzin od zgłoszenia faktu przez Zamawiającego drogą elektroniczną ( i/lub faks); 7. Ostatni przegląd gwarancyjny wraz z wymianą wszystkich niezbędnych materiałów i części eksploatacyjnych, przeprowadzony zostanie przez Wykonawcę w okresie ostatnich 14 dni obowiązywania okresu gwarancji jakości i/lub rękojmi; Załączniki: 1. Plan zagospodarowania terenu 2. Linia technologiczna sortowni 3. Rzut fundamentów taśmociąg 4. Stopa fundamentowa taśmociąg poz.1.1d 5. Stopa taśmociąg poz.1.2d 6. Kotew fundamentowa K1,K2 taśmociąg 7. Przekrój przez kompostownię 5
