Rozbiórka budynku nr 38 w kompleksie 7785 w Świętoszowie z odtworzeniem sieci elektrycznej zasilającej zewnętrznej

Transkrypt

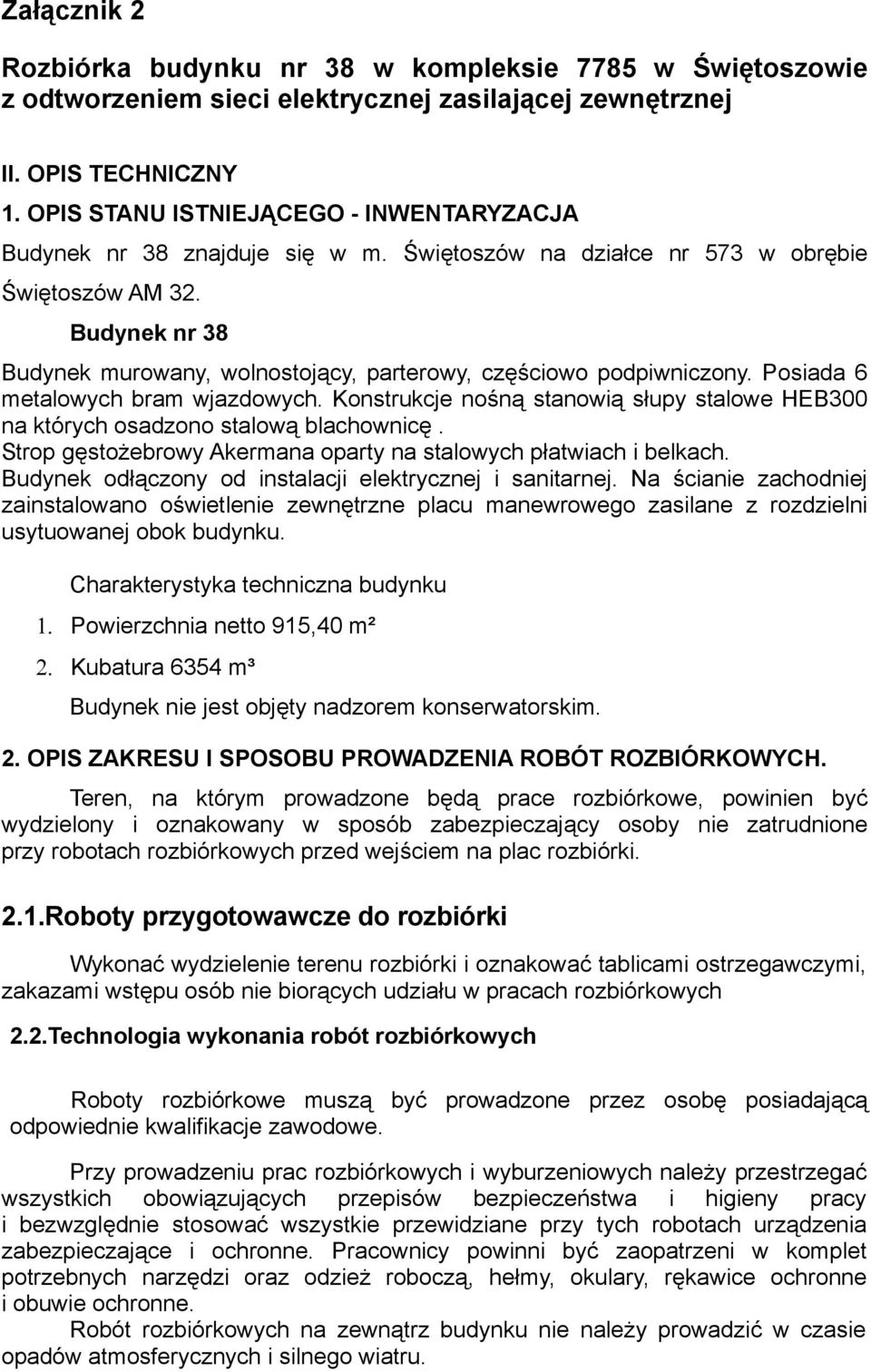

1 Załącznik 2 Rozbiórka budynku nr 38 w kompleksie 7785 w Świętoszowie z odtworzeniem sieci elektrycznej zasilającej zewnętrznej II. OPIS TECHNICZNY 1. OPIS STANU ISTNIEJĄCEGO - INWENTARYZACJA Budynek nr 38 znajduje się w m. Świętoszów na działce nr 573 w obrębie Świętoszów AM 32. Budynek nr 38 Budynek murowany, wolnostojący, parterowy, częściowo podpiwniczony. Posiada 6 metalowych bram wjazdowych. Konstrukcje nośną stanowią słupy stalowe HEB300 na których osadzono stalową blachownicę. Strop gęstożebrowy Akermana oparty na stalowych płatwiach i belkach. Budynek odłączony od instalacji elektrycznej i sanitarnej. Na ścianie zachodniej zainstalowano oświetlenie zewnętrzne placu manewrowego zasilane z rozdzielni usytuowanej obok budynku. Charakterystyka techniczna budynku 1. Powierzchnia netto 915,40 m² 2. Kubatura 6354 m³ Budynek nie jest objęty nadzorem konserwatorskim. 2. OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT ROZBIÓRKOWYCH. Teren, na którym prowadzone będą prace rozbiórkowe, powinien być wydzielony i oznakowany w sposób zabezpieczający osoby nie zatrudnione przy robotach rozbiórkowych przed wejściem na plac rozbiórki. 2.1.Roboty przygotowawcze do rozbiórki Wykonać wydzielenie terenu rozbiórki i oznakować tablicami ostrzegawczymi, zakazami wstępu osób nie biorących udziału w pracach rozbiórkowych 2.2.Technologia wykonania robót rozbiórkowych Roboty rozbiórkowe muszą być prowadzone przez osobę posiadającą odpowiednie kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich obowiązujących przepisów bezpieczeństwa i higieny pracy i bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary, rękawice ochronne i obuwie ochronne. Robót rozbiórkowych na zewnątrz budynku nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru.

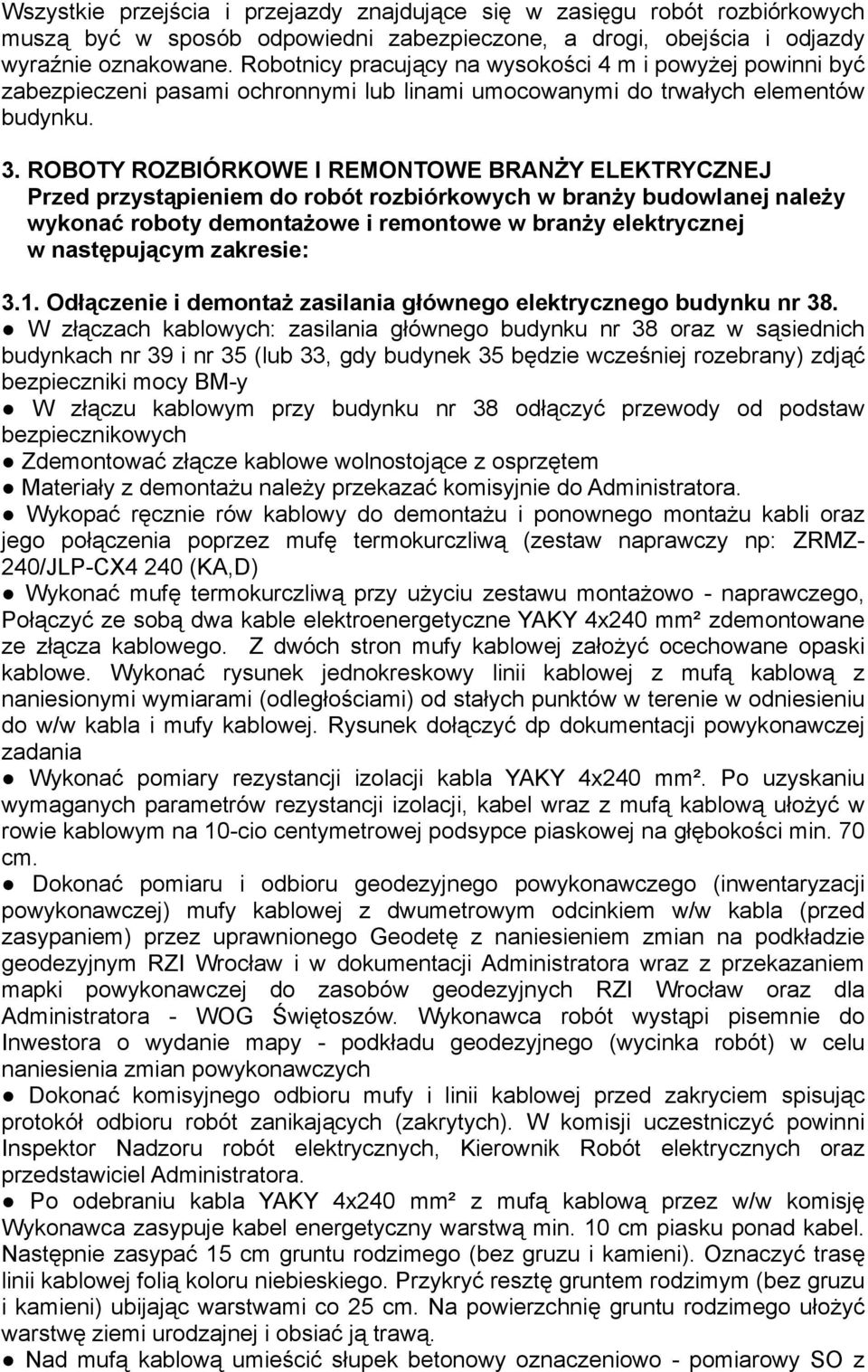

2 Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych muszą być w sposób odpowiedni zabezpieczone, a drogi, obejścia i odjazdy wyraźnie oznakowane. Robotnicy pracujący na wysokości 4 m i powyżej powinni być zabezpieczeni pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. 3. ROBOTY ROZBIÓRKOWE I REMONTOWE BRANŻY ELEKTRYCZNEJ Przed przystąpieniem do robót rozbiórkowych w branży budowlanej należy wykonać roboty demontażowe i remontowe w branży elektrycznej w następującym zakresie: 3.1. Odłączenie i demontaż zasilania głównego elektrycznego budynku nr 38. W złączach kablowych: zasilania głównego budynku nr 38 oraz w sąsiednich budynkach nr 39 i nr 35 (lub 33, gdy budynek 35 będzie wcześniej rozebrany) zdjąć bezpieczniki mocy BM-y W złączu kablowym przy budynku nr 38 odłączyć przewody od podstaw bezpiecznikowych Zdemontować złącze kablowe wolnostojące z osprzętem Materiały z demontażu należy przekazać komisyjnie do Administratora. Wykopać ręcznie rów kablowy do demontażu i ponownego montażu kabli oraz jego połączenia poprzez mufę termokurczliwą (zestaw naprawczy np: ZRMZ- 240/JLP-CX4 240 (KA,D) Wykonać mufę termokurczliwą przy użyciu zestawu montażowo - naprawczego, Połączyć ze sobą dwa kable elektroenergetyczne YAKY 4x240 mm² zdemontowane ze złącza kablowego. Z dwóch stron mufy kablowej założyć ocechowane opaski kablowe. Wykonać rysunek jednokreskowy linii kablowej z mufą kablową z naniesionymi wymiarami (odległościami) od stałych punktów w terenie w odniesieniu do w/w kabla i mufy kablowej. Rysunek dołączyć dp dokumentacji powykonawczej zadania Wykonać pomiary rezystancji izolacji kabla YAKY 4x240 mm². Po uzyskaniu wymaganych parametrów rezystancji izolacji, kabel wraz z mufą kablową ułożyć w rowie kablowym na 10-cio centymetrowej podsypce piaskowej na głębokości min. 70 cm. Dokonać pomiaru i odbioru geodezyjnego powykonawczego (inwentaryzacji powykonawczej) mufy kablowej z dwumetrowym odcinkiem w/w kabla (przed zasypaniem) przez uprawnionego Geodetę z naniesieniem zmian na podkładzie geodezyjnym RZI Wrocław i w dokumentacji Administratora wraz z przekazaniem mapki powykonawczej do zasobów geodezyjnych RZI Wrocław oraz dla Administratora - WOG Świętoszów. Wykonawca robót wystąpi pisemnie do Inwestora o wydanie mapy - podkładu geodezyjnego (wycinka robót) w celu naniesienia zmian powykonawczych Dokonać komisyjnego odbioru mufy i linii kablowej przed zakryciem spisując protokół odbioru robót zanikających (zakrytych). W komisji uczestniczyć powinni Inspektor Nadzoru robót elektrycznych, Kierownik Robót elektrycznych oraz przedstawiciel Administratora. Po odebraniu kabla YAKY 4x240 mm² z mufą kablową przez w/w komisję Wykonawca zasypuje kabel energetyczny warstwą min. 10 cm piasku ponad kabel. Następnie zasypać 15 cm gruntu rodzimego (bez gruzu i kamieni). Oznaczyć trasę linii kablowej folią koloru niebieskiego. Przykryć resztę gruntem rodzimym (bez gruzu i kamieni) ubijając warstwami co 25 cm. Na powierzchnię gruntu rodzimego ułożyć warstwę ziemi urodzajnej i obsiać ją trawą. Nad mufą kablową umieścić słupek betonowy oznaczeniowo - pomiarowy SO z

3 literą M (mufa kablowa) określający miejsce jej położenia Demontaż wolno stojącego złącza kablowego oświetlenia zewnętrznego przy budynku nr 38 W złączach kablowych: zasilania oświetlenia zewnętrznego budynku nr 38 w sąsiednich budynkach nr 39 i nr 35 (lub 33, gdy budynek 35 będzie wcześniej rozebrany) zdjąć bezpieczniki mocy BM-y W zabezpieczeniu przyłącza energetycznego oświetlenia zewnętrznego do budynku nr 38 zdjąć bezpieczniki mocy BM-y W złączu kablowym wolno stojącym obok budynku nr 38 odłączyć przewody od podstaw bezpiecznikowych zasilania złącza, odejścia na zasilanie oświetlenia zewnętrznego dalszych budynków oraz zasilania oświetlenia zewnętrznego na budynku nr 38 Zdemontować - odkopać złącze kablowe wolno stojące Materiały z demontażu należy przekazać komisyjnie do Administratora. Wykopać ręcznie rów kablowy do demontażu i ponownego montażu kabli oraz jego połączenia poprzez mufę termokurczliwą (zestaw naprawczy np: ZRMZ-35/JLP- CX4 35 (KA,D) Wykonać mufę termokurczliwą przy użyciu zestawu montażowo - naprawczego, Połączyć ze sobą dwa kable elektroenergetyczne zdemontowane ze złącza kablowego wolno stojącego. Z dwóch stron mufy kablowej założyć ocechowane opaski kablowe. Wykonać rysunek jednokreskowy linii kablowej z mufą kablową z naniesionymi wymiarami (odległościami) od stałych punktów w terenie w odniesieniu do w/w kabla i mufy kablowej. Rysunek dołączyć do dokumentacji powykonawczej zadania Wykonać pomiary rezystancji izolacji kabla. Po uzyskaniu wymaganych parametrów rezystancji izolacji, kabel wraz z mufą kablową ułożyć w rowie kablowym na 10-cio centymetrowej podsypce piaskowej na głębokości min. 50 cm. Dokonać pomiaru i odbioru geodezyjnego powykonawczego (inwentaryzacji powykonawczej) mufy kablowej z dwumetrowym odcinkiem w/w kabla (przed zasypaniem) przez uprawnionego Geodetę z naniesieniem zmian na podkładzie geodezyjnym RZI Wrocław i w dokumentacji Administratora wraz z przekazaniem mapki powykonawczej do zasobów geodezyjnych RZI Wrocław oraz dla Administratora - WOG Świętoszów. Wykonawca robót wystąpi pisemnie do Inwestora o wydanie mapy - podkładu geodezyjnego (wycinka robót) w celu naniesienia zmian powykonawczych Dokonać komisyjnego odbioru mufy i linii kablowej przed zakryciem spisując protokół odbioru robót zanikających (zakrytych). W komisji uczestniczyć powinni Inspektor Nadzoru robót elektrycznych, Kierownik Robót elektrycznych oraz przedstawiciel Administratora. Po odebraniu kabla z mufą kablową przez w/w komisję Wykonawca zasypuje kabel energetyczny warstwą min. 10 cm piasku ponad kabel. Następnie zasypać 15 cm gruntu rodzimego (bez gruzu i kamieni). Oznaczyć trasę linii kablowej folią koloru niebieskiego. Przykryć resztę gruntem rodzimym (bez gruzu i kamieni) ubijając warstwami co 25 cm. Na powierzchnię gruntu rodzimego ułożyć warstwę ziemi urodzajnej i obsiać ją trawą. Nad mufą kablową umieścić słupek betonowy oznaczeniowo - pomiarowy SO z literą M (mufa kablowa) określający miejsce jej położenia Demontaż instalacji elektrycznej zewnętrznej Ze ścian zewnętrznych w/w budynku zdemontować:

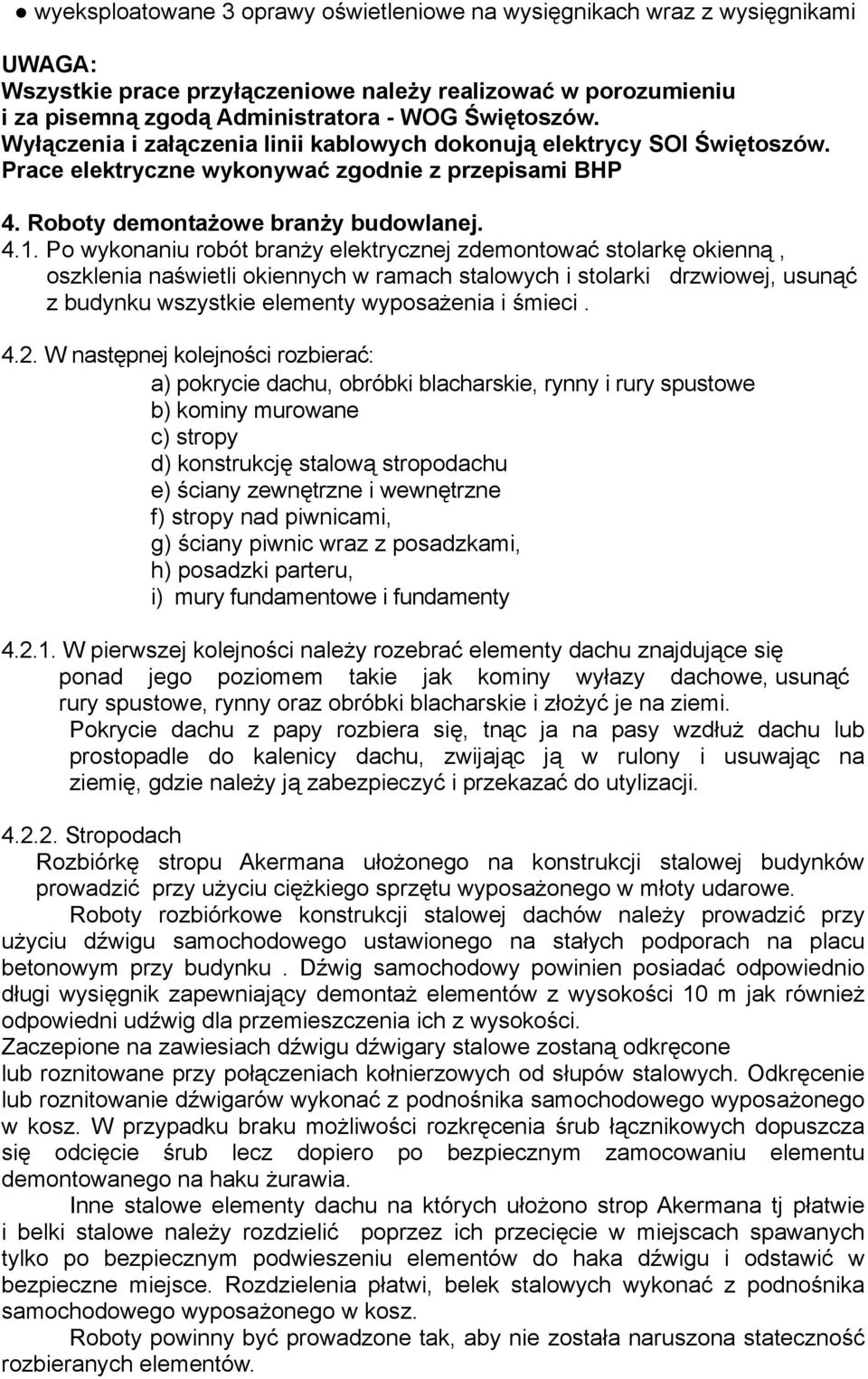

4 wyeksploatowane 3 oprawy oświetleniowe na wysięgnikach wraz z wysięgnikami UWAGA: Wszystkie prace przyłączeniowe należy realizować w porozumieniu i za pisemną zgodą Administratora - WOG Świętoszów. Wyłączenia i załączenia linii kablowych dokonują elektrycy SOI Świętoszów. Prace elektryczne wykonywać zgodnie z przepisami BHP 4. Roboty demontażowe branży budowlanej Po wykonaniu robót branży elektrycznej zdemontować stolarkę okienną, oszklenia naświetli okiennych w ramach stalowych i stolarki drzwiowej, usunąć z budynku wszystkie elementy wyposażenia i śmieci W następnej kolejności rozbierać: a) pokrycie dachu, obróbki blacharskie, rynny i rury spustowe b) kominy murowane c) stropy d) konstrukcję stalową stropodachu e) ściany zewnętrzne i wewnętrzne f) stropy nad piwnicami, g) ściany piwnic wraz z posadzkami, h) posadzki parteru, i) mury fundamentowe i fundamenty W pierwszej kolejności należy rozebrać elementy dachu znajdujące się ponad jego poziomem takie jak kominy wyłazy dachowe, usunąć rury spustowe, rynny oraz obróbki blacharskie i złożyć je na ziemi. Pokrycie dachu z papy rozbiera się, tnąc ja na pasy wzdłuż dachu lub prostopadle do kalenicy dachu, zwijając ją w rulony i usuwając na ziemię, gdzie należy ją zabezpieczyć i przekazać do utylizacji Stropodach Rozbiórkę stropu Akermana ułożonego na konstrukcji stalowej budynków prowadzić przy użyciu ciężkiego sprzętu wyposażonego w młoty udarowe. Roboty rozbiórkowe konstrukcji stalowej dachów należy prowadzić przy użyciu dźwigu samochodowego ustawionego na stałych podporach na placu betonowym przy budynku. Dźwig samochodowy powinien posiadać odpowiednio długi wysięgnik zapewniający demontaż elementów z wysokości 10 m jak również odpowiedni udźwig dla przemieszczenia ich z wysokości. Zaczepione na zawiesiach dźwigu dźwigary stalowe zostaną odkręcone lub roznitowane przy połączeniach kołnierzowych od słupów stalowych. Odkręcenie lub roznitowanie dźwigarów wykonać z podnośnika samochodowego wyposażonego w kosz. W przypadku braku możliwości rozkręcenia śrub łącznikowych dopuszcza się odcięcie śrub lecz dopiero po bezpiecznym zamocowaniu elementu demontowanego na haku żurawia. Inne stalowe elementy dachu na których ułożono strop Akermana tj płatwie i belki stalowe należy rozdzielić poprzez ich przecięcie w miejscach spawanych tylko po bezpiecznym podwieszeniu elementów do haka dźwigu i odstawić w bezpieczne miejsce. Rozdzielenia płatwi, belek stalowych wykonać z podnośnika samochodowego wyposażonego w kosz. Roboty powinny być prowadzone tak, aby nie została naruszona stateczność rozbieranych elementów.

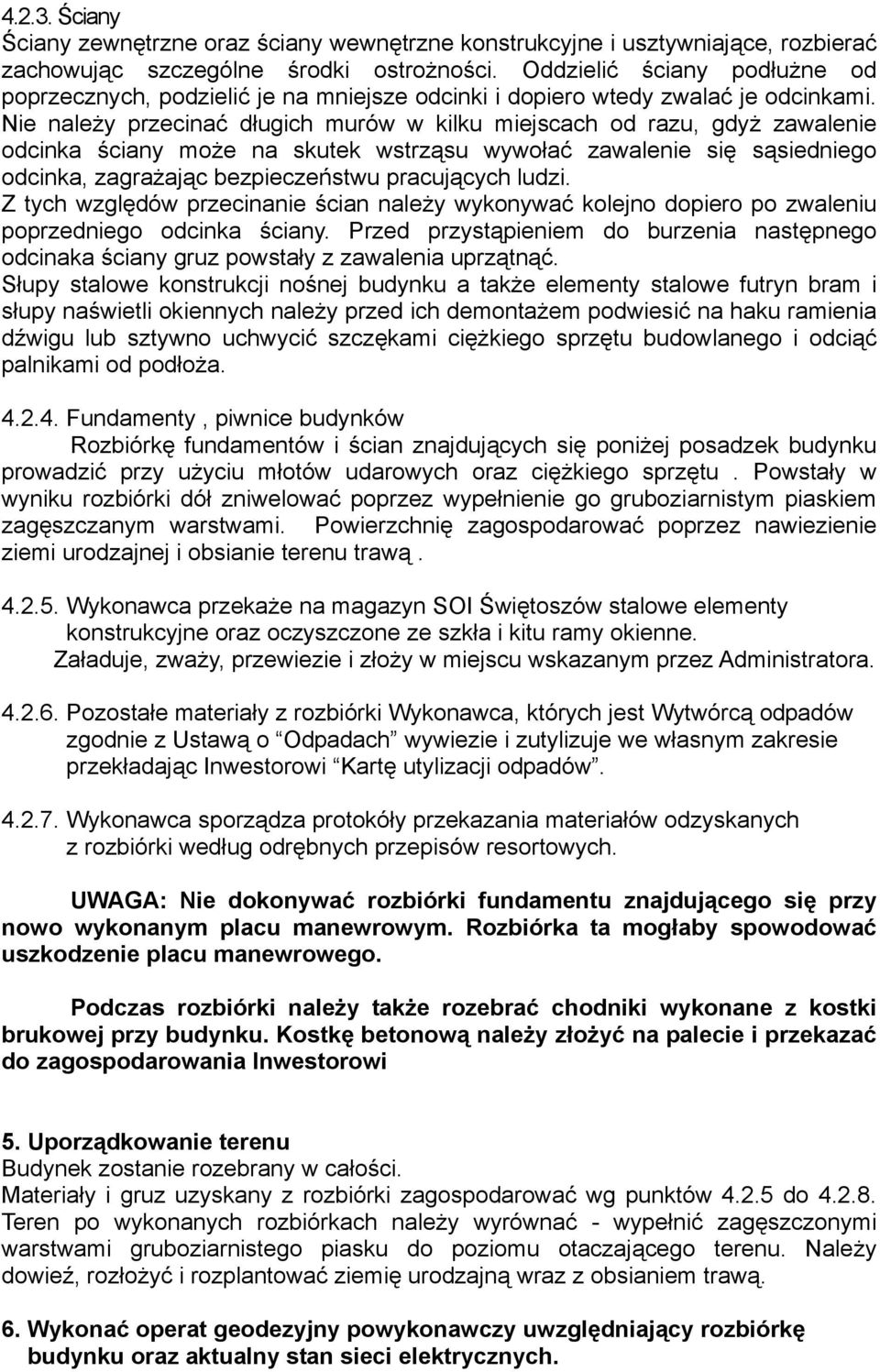

5 Ściany Ściany zewnętrzne oraz ściany wewnętrzne konstrukcyjne i usztywniające, rozbierać zachowując szczególne środki ostrożności. Oddzielić ściany podłużne od poprzecznych, podzielić je na mniejsze odcinki i dopiero wtedy zwalać je odcinkami. Nie należy przecinać długich murów w kilku miejscach od razu, gdyż zawalenie odcinka ściany może na skutek wstrząsu wywołać zawalenie się sąsiedniego odcinka, zagrażając bezpieczeństwu pracujących ludzi. Z tych względów przecinanie ścian należy wykonywać kolejno dopiero po zwaleniu poprzedniego odcinka ściany. Przed przystąpieniem do burzenia następnego odcinaka ściany gruz powstały z zawalenia uprzątnąć. Słupy stalowe konstrukcji nośnej budynku a także elementy stalowe futryn bram i słupy naświetli okiennych należy przed ich demontażem podwiesić na haku ramienia dźwigu lub sztywno uchwycić szczękami ciężkiego sprzętu budowlanego i odciąć palnikami od podłoża Fundamenty, piwnice budynków Rozbiórkę fundamentów i ścian znajdujących się poniżej posadzek budynku prowadzić przy użyciu młotów udarowych oraz ciężkiego sprzętu. Powstały w wyniku rozbiórki dół zniwelować poprzez wypełnienie go gruboziarnistym piaskiem zagęszczanym warstwami. Powierzchnię zagospodarować poprzez nawiezienie ziemi urodzajnej i obsianie terenu trawą Wykonawca przekaże na magazyn SOI Świętoszów stalowe elementy konstrukcyjne oraz oczyszczone ze szkła i kitu ramy okienne. Załaduje, zważy, przewiezie i złoży w miejscu wskazanym przez Administratora Pozostałe materiały z rozbiórki Wykonawca, których jest Wytwórcą odpadów zgodnie z Ustawą o Odpadach wywiezie i zutylizuje we własnym zakresie przekładając Inwestorowi Kartę utylizacji odpadów Wykonawca sporządza protokóły przekazania materiałów odzyskanych z rozbiórki według odrębnych przepisów resortowych. UWAGA: Nie dokonywać rozbiórki fundamentu znajdującego się przy nowo wykonanym placu manewrowym. Rozbiórka ta mogłaby spowodować uszkodzenie placu manewrowego. Podczas rozbiórki należy także rozebrać chodniki wykonane z kostki brukowej przy budynku. Kostkę betonową należy złożyć na palecie i przekazać do zagospodarowania Inwestorowi 5. Uporządkowanie terenu Budynek zostanie rozebrany w całości. Materiały i gruz uzyskany z rozbiórki zagospodarować wg punktów do Teren po wykonanych rozbiórkach należy wyrównać - wypełnić zagęszczonymi warstwami gruboziarnistego piasku do poziomu otaczającego terenu. Należy dowieź, rozłożyć i rozplantować ziemię urodzajną wraz z obsianiem trawą. 6. Wykonać operat geodezyjny powykonawczy uwzględniający rozbiórkę budynku oraz aktualny stan sieci elektrycznych.

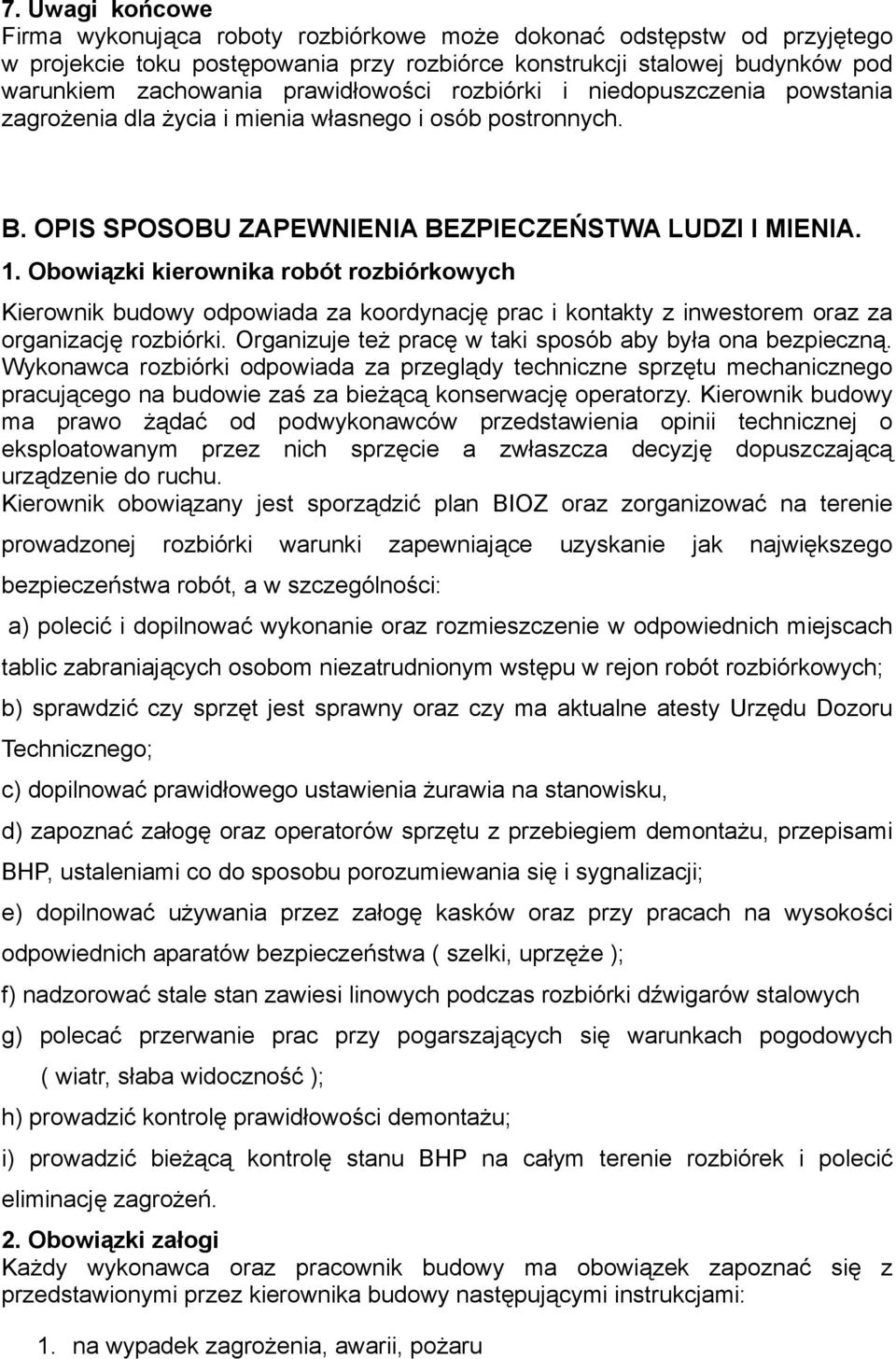

6 7. Uwagi końcowe Firma wykonująca roboty rozbiórkowe może dokonać odstępstw od przyjętego w projekcie toku postępowania przy rozbiórce konstrukcji stalowej budynków pod warunkiem zachowania prawidłowości rozbiórki i niedopuszczenia powstania zagrożenia dla życia i mienia własnego i osób postronnych. B. OPIS SPOSOBU ZAPEWNIENIA BEZPIECZEŃSTWA LUDZI I MIENIA. 1. Obowiązki kierownika robót rozbiórkowych Kierownik budowy odpowiada za koordynację prac i kontakty z inwestorem oraz za organizację rozbiórki. Organizuje też pracę w taki sposób aby była ona bezpieczną. Wykonawca rozbiórki odpowiada za przeglądy techniczne sprzętu mechanicznego pracującego na budowie zaś za bieżącą konserwację operatorzy. Kierownik budowy ma prawo żądać od podwykonawców przedstawienia opinii technicznej o eksploatowanym przez nich sprzęcie a zwłaszcza decyzję dopuszczającą urządzenie do ruchu. Kierownik obowiązany jest sporządzić plan BIOZ oraz zorganizować na terenie prowadzonej rozbiórki warunki zapewniające uzyskanie jak największego bezpieczeństwa robót, a w szczególności: a) polecić i dopilnować wykonanie oraz rozmieszczenie w odpowiednich miejscach tablic zabraniających osobom niezatrudnionym wstępu w rejon robót rozbiórkowych; b) sprawdzić czy sprzęt jest sprawny oraz czy ma aktualne atesty Urzędu Dozoru Technicznego; c) dopilnować prawidłowego ustawienia żurawia na stanowisku, d) zapoznać załogę oraz operatorów sprzętu z przebiegiem demontażu, przepisami BHP, ustaleniami co do sposobu porozumiewania się i sygnalizacji; e) dopilnować używania przez załogę kasków oraz przy pracach na wysokości odpowiednich aparatów bezpieczeństwa ( szelki, uprzęże ); f) nadzorować stale stan zawiesi linowych podczas rozbiórki dźwigarów stalowych g) polecać przerwanie prac przy pogarszających się warunkach pogodowych ( wiatr, słaba widoczność ); h) prowadzić kontrolę prawidłowości demontażu; i) prowadzić bieżącą kontrolę stanu BHP na całym terenie rozbiórek i polecić eliminację zagrożeń. 2. Obowiązki załogi Każdy wykonawca oraz pracownik budowy ma obowiązek zapoznać się z przedstawionymi przez kierownika budowy następującymi instrukcjami: 1. na wypadek zagrożenia, awarii, pożaru

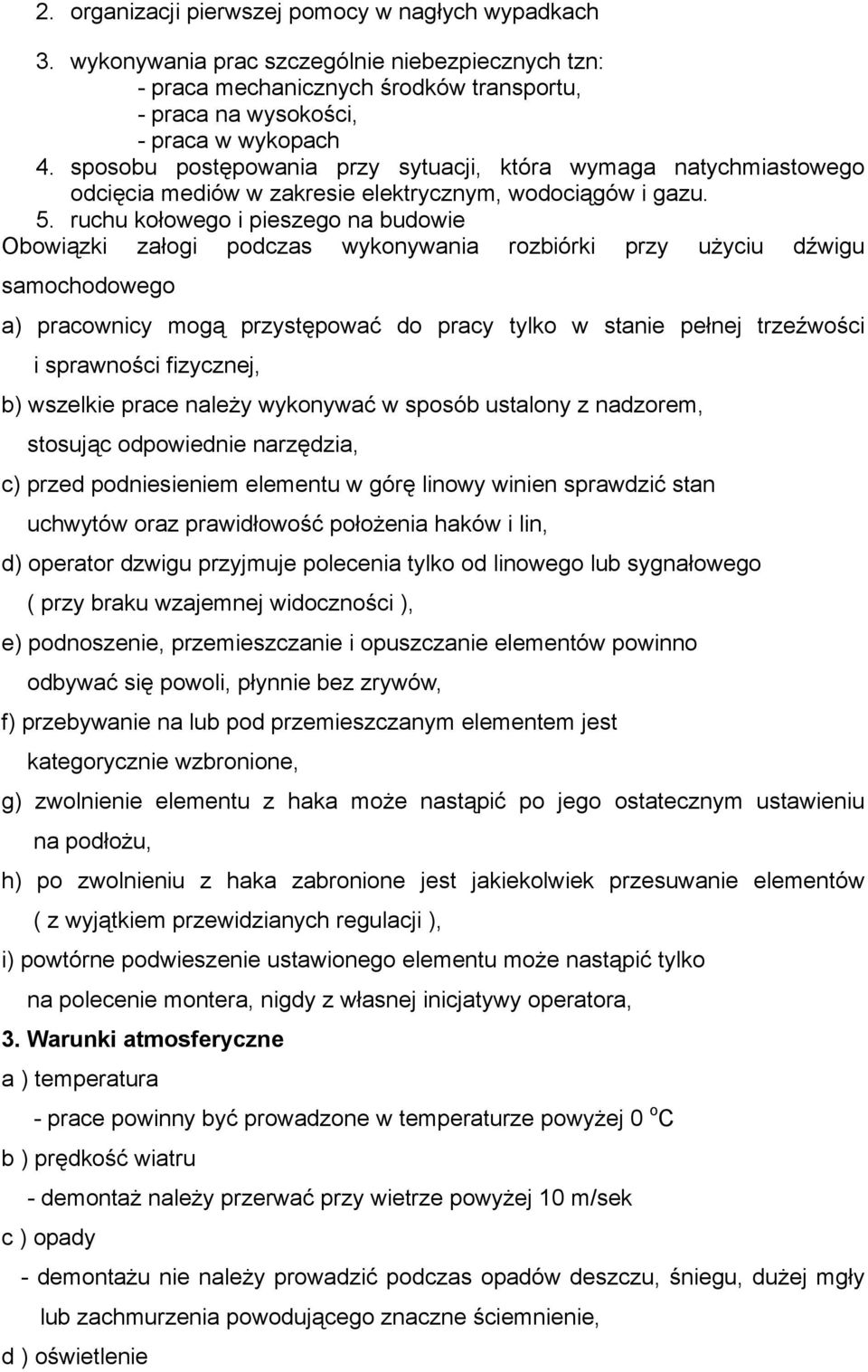

7 2. organizacji pierwszej pomocy w nagłych wypadkach 3. wykonywania prac szczególnie niebezpiecznych tzn: - praca mechanicznych środków transportu, - praca na wysokości, - praca w wykopach 4. sposobu postępowania przy sytuacji, która wymaga natychmiastowego odcięcia mediów w zakresie elektrycznym, wodociągów i gazu. 5. ruchu kołowego i pieszego na budowie Obowiązki załogi podczas wykonywania rozbiórki przy użyciu dźwigu samochodowego a) pracownicy mogą przystępować do pracy tylko w stanie pełnej trzeźwości i sprawności fizycznej, b) wszelkie prace należy wykonywać w sposób ustalony z nadzorem, stosując odpowiednie narzędzia, c) przed podniesieniem elementu w górę linowy winien sprawdzić stan uchwytów oraz prawidłowość położenia haków i lin, d) operator dzwigu przyjmuje polecenia tylko od linowego lub sygnałowego ( przy braku wzajemnej widoczności ), e) podnoszenie, przemieszczanie i opuszczanie elementów powinno odbywać się powoli, płynnie bez zrywów, f) przebywanie na lub pod przemieszczanym elementem jest kategorycznie wzbronione, g) zwolnienie elementu z haka może nastąpić po jego ostatecznym ustawieniu na podłożu, h) po zwolnieniu z haka zabronione jest jakiekolwiek przesuwanie elementów ( z wyjątkiem przewidzianych regulacji ), i) powtórne podwieszenie ustawionego elementu może nastąpić tylko na polecenie montera, nigdy z własnej inicjatywy operatora, 3. Warunki atmosferyczne a ) temperatura - prace powinny być prowadzone w temperaturze powyżej 0 o C b ) prędkość wiatru - demontaż należy przerwać przy wietrze powyżej 10 m/sek c ) opady - demontażu nie należy prowadzić podczas opadów deszczu, śniegu, dużej mgły lub zachmurzenia powodującego znaczne ściemnienie, d ) oświetlenie

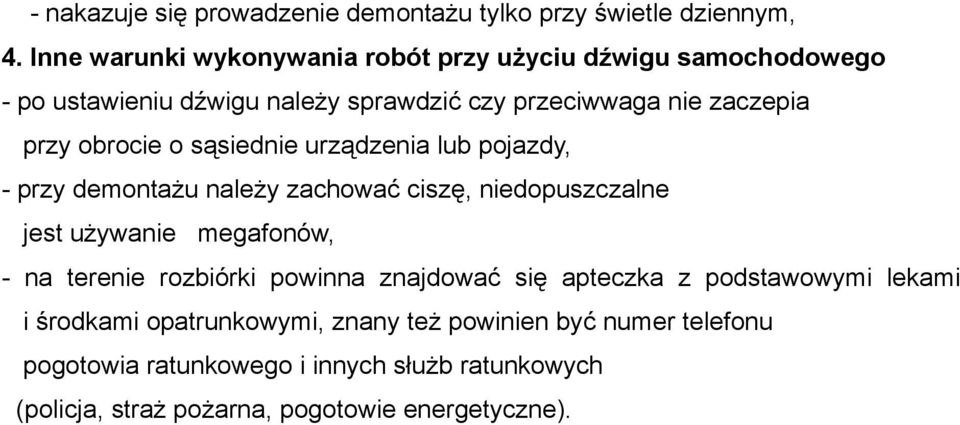

8 - nakazuje się prowadzenie demontażu tylko przy świetle dziennym, 4. Inne warunki wykonywania robót przy użyciu dźwigu samochodowego - po ustawieniu dźwigu należy sprawdzić czy przeciwwaga nie zaczepia przy obrocie o sąsiednie urządzenia lub pojazdy, - przy demontażu należy zachować ciszę, niedopuszczalne jest używanie megafonów, - na terenie rozbiórki powinna znajdować się apteczka z podstawowymi lekami i środkami opatrunkowymi, znany też powinien być numer telefonu pogotowia ratunkowego i innych służb ratunkowych (policja, straż pożarna, pogotowie energetyczne).
