1 s.c. SOSNOWIEC ul. Lipowa 11, SOSNOWIEC tel: STABILIZATOR NASTAWNY PSSN-02 Dokumentacja Techniczno-Ruchowa Nazwa dokumentu Str. Rys Data Zastępuje Opracował Wyd DTR PSSN J. Ostrowski 1

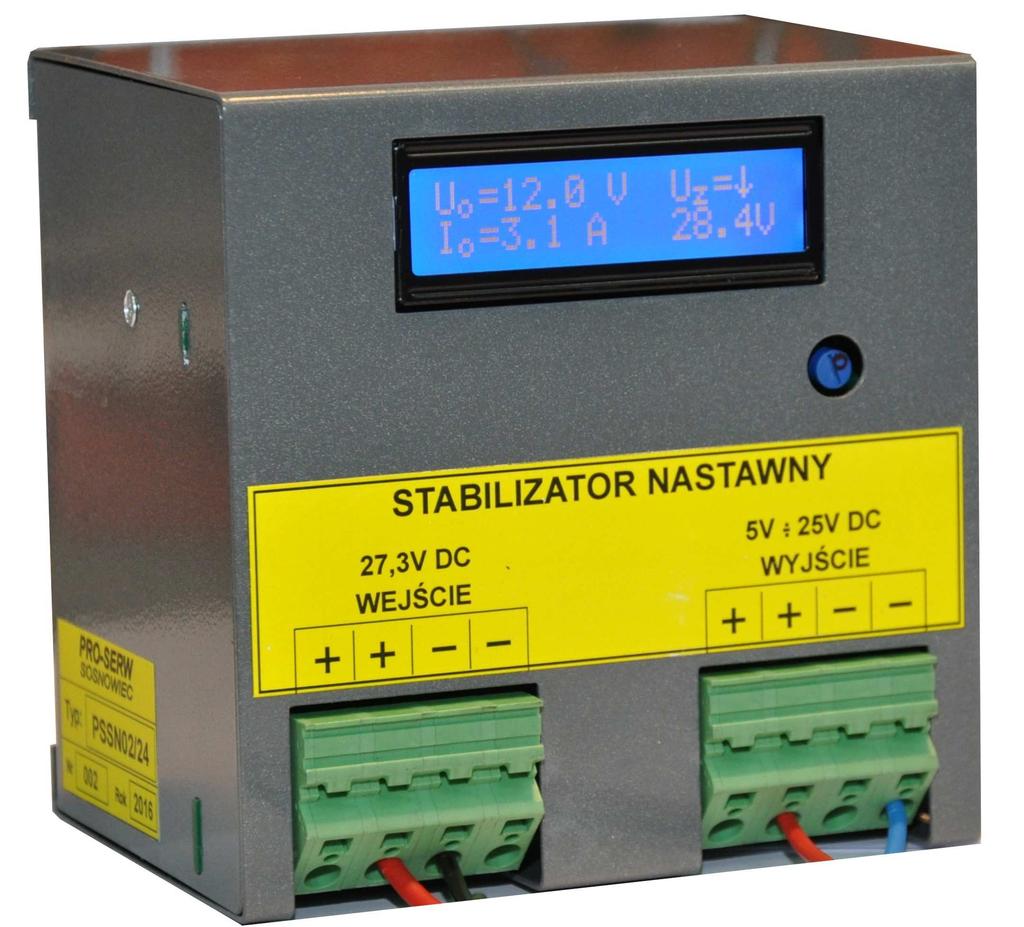

2 SPIS TREŚCI 1. Wstęp 2. Zastosowanie 2 1. Przeznaczenie stabilizatora nastawnego PSSN Konstrukcja mechaniczna 2.3. Dane techniczne stojaka 3. Opis techniczny 4. Instalowanie, uruchomienie i eksploatacja Instalowanie 4.2. Uruchomienie 4.3. Obsługa okresowa 4.4. Usuwanie uszkodzeń 5. Informacje dodatkowe SPIS RYSUNKÓW Rys. 1 Wygląd zacisków wejściowych i wyjściowych Rys. 2 Wyświetlacz i potencjometr nastawy na pięcia wyjściowego Rys. 3 Wygląd wyświetlacza podczas przeciążenia stabilizatora nastawnego 2

3 1. WSTĘP Niniejsza DTR jest przeznaczona dla użytkowników stabilizatora nastawnego typu: PSSN-02. Zawiera ona dane techniczno-eksploatacyjne oraz wskazówki niezbędne do poznania budowy, funkcjonowania i sposobu obsługi tego nastawnika. Podano w niej także niezbędne zalecenia dotyczące instalowania i eksploatacji urządzeń oraz postępowanie w przypadku usterek. 2. ZASTOSOWANIE 2.1. Przeznaczenie stabilizatora nastawnego PSSN-02 Stabilizator nastawny przeznaczony jest do zasilania urządzeń srk prądem stałym o napięciu nastawianym w zakresie 5-25 VDC. Idealnie nadaje się do zasilania urządzeń, których regulację przeprowadza się przez zmianę napięcia zasilania np. za pomocą rezystorów (można uniknąć niewygodnego przełączania rezystorów i skokowej zmiany napięcia), lub tam gdzie do zasilania potrzebne jest nietypowe napięcie. Jako źródło zasilania dla stabilizatora może służyć dowolny zasilacz lub prostownik pracujący buforowo z baterią akumulatorów. Stabilizator posiada zabezpieczenie przed zwarciem lub przeciążeniem Konstrukcja mechaniczna. Stabilizator montowany jest w aluminiowej obudowie o wymiarach (wys. x szer. x głęb.) 128x128x100mm. Na tylnej ściance stabilizatora znajduje się zaczep do jego montażu na szynie TS-35. Jeżeli nie ma możliwości montażu na szynie TS-35, stabilizator można swobodnie postawić na dowolnej powierzchni (nie wymaga chłodzenia konwekcyjnego). Jako wyprowadzenia zastosowano wysokiej jakości złączki sprężynowe o pojemności: 4mm 2 (AWG 11). Rys. 1 Wygląd zacisków wejściowych i wyjściowych 2.3. Dane techniczne stabilizatora nastawnego PSSN-02: PSSN-02 zakres napięcia wyjściowego Uo 5 25 VDC maksymalny prąd obciążenia Io 7A napięcie zasilania nominalne Uz 27,3 VDC stabilizacja napięcia wyjściowego od zmian napięcia zasilania ±1 % wymiary obudowy (wys. x szer. x głęb.) 128 x 128 x 100 sprawność 90 % 3

4 3. OPIS TECHNICZNY. W skład urządzenia wchodzi impulsowy scalony stabilizatora nastawny o dużej wydajności prądowej i sprawności. Stabilizator posiada zabezpieczenie przeciążeniowe i termiczne. Pomiar wartości elektrycznych realizowany jest za pomocą mikrokontrolera i obrazowany przy pomocy wyświetlacza alfanumerycznego 16 x 2 znaków. Na wyświetlaczu w sposób ciągły są obrazowane 3 parametry: napięcie wyjściowe Uo prąd obciążenia Io napięcie zasilania Uz potencjometr do nastawy napięcia wyjściowego Rys. 2 Wyświetlacz i potencjometr nastawy na pięcia wyjściowego Stabilizator standartowo jest przewidziany do zasilania z instalacji 24 VDC buforowanej baterią akumulatorów. Przy takim zasilaniu stabilizatora zakres nastaw napięcia wyjściowego Uo wynosi 5 25 V. Stabilizator można podłączyć do innej instalacji prądu stałego z zakresu VDC. Należy jednak pamiętać, że górna granica nastaw napięcia wyjściowego Uo jest zawsze mniejsza o 3 V od napięcia zasilania Uz. Dla przykładu, jeżeli napięcie zasilania Uz wynosi 18 V, to zakres napięcia wyjściowego wynosi 5 15V. Zabezpieczenie przeciążeniowe realizowane jest przez pomiar prądu wyjściowego Io. Kiedy wartość tego prądu przekroczy 7 A, następuje wyłączenie napięcia wyjściowego Uo, a na wyświetlaczu pojawia się napis "Przeciążenie". Po upływie 3 s stabilizator ponownie włącza Uo i jeśli prąd jest nadal większy niż 7 A, wyłącza Uo. Kiedy przeciążenie (zwarcie) ustąpi stabilizator automatycznie włączy się i ustawi na wyjściu napięcie Uo o wartości wcześniej ustawionej. Rys. 3 Wygląd wyświetlacza podczas przeciążenia stabilizatora nastawnego 4

5 4. INSTALOWANIE, URUCHOMIENIE I EKSPLOATACJA Instalowanie Zawiesić stabilizator nastawny na szynie montażowej TS-35. Do zacisków sprężynowych oznaczonych "WEJŚCIE" podłączyć przewody z instalacji prądu stałego, a do zacisków sprężynowych oznaczonych "WYJŚCIE" podłączyć odbiorniki. Potencjometr skręcić maksymalnie w lewo (po włączeniu na wyjściu stabilizatora będzie napięcie 5V) Uruchomienie: Załączyć napięcie zasilania Uz. Na wyświetlaczu pojawi się napis Po 5 s na ekranie pojawią się wartości Uz, Uo i Io. Jeśli potencjometr był ustawiony maksymalnie w lewo to Uo=5V. Nastawić żądaną wartość Uz. Przy pierwszym podłączeniu sprawdzić multimetrem, czy wskazania napięć Uo i Uz na wyświetlaczu są zgodne ze wskazaniami multimetru. Stabilizator gotowy do pracy 4.3. Obsługa okresowa Stabilizator nie wymaga obsługi okresowej 4.4. Usuwanie uszkodzeń Naprawy gwarancyjne i pogwarancyjne stabilizatora najlepiej wykonywać u producenta. 5. INFORMACJE DODATKOWE. Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych i technologicznych, nie pogarszających jakości urządzenia. <KONIEC> 5
