1 Audyt energetyczny budynku AUDYT ENERGETYCZNY BUDYNKU Nazwa jednostki: GMINA CZARNY DUNAJEC UL. JÓZEFA PIŁSUDSKIEGO CZARNY DUNAJEC Nazwa budynku: Dane budynku PUBLICZNA SZKOŁA PODSTAWOWA NR 2 STOWARZYSZENIE PRZYJACIÓŁ SZKÓŁ KATOLICKICH STARE BYSTRE Nr ewidencyjny działki: 4540/2, 4540/4, 4555/3, 4564/1 w obrębie Stare Bystre Adres: STARE BYSTRE 124 kod pocztowy: miejscowość: CICHE gmina: CZARNY DUNAJEC powiat: NOWOTARSKI województwo: MAŁOPOLSKIE Kraków, sierpień 2016 r. Strona 1 z 24

2 Audyt energetyczny budynku 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1. Rodzaj budynku szkoła 1.2. Rok budowy b.d Adres budynku Gmina Czarny Dunajec Stare Bystre Inwestor Ul. Józefa Piłsudskiego 2 kod (nazwa, nazwisko i imię, adres do Czarny Dunajec miejscowość: Ciche korespondencji tel.: +48 (18) gmina: Czarny Dunajec telefon/fax) fax: +48 (18) powiat: nowotarski gmina@czarny-dunajec.pl województwo: małopolskie 2. Nazwa, REGON, adres podmiotu wykonującego audyt Łukasz Wróblewski 3. Imię i nazwisko, adres audytora koordynującego wykonanie audytu, kwalifikacje zawodowe, podpis mgr inż. Krzysztof Szczotka - audytor i doradca energetyczny, Certified Passive House Tradesperson, specialized on Building Services and Building Envelope The Passive House Institute (PHI), - pracownik naukowy Akademii Górniczo-Hutnicza im. St. Staszica w Krakowie, Wydziału Inżynierii Mechanicznej i Robotyki, Katedry Systemów Energetycznych i Urządzeń Ochrony Środowiska; - EKO-DEKS Krzysztof Szczotka, NIP: , REGON: , Kraków, Ul. Henryka i Karola Czeczów 14/40, tel , biuro@eko-deks.pl, 4. Współautorzy audytu: imiona i nazwiska, zakres prac przy opracowaniu Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu 1. mgr inż. arch. Ewa Chyła 2. mgr inż. Paweł Gałek Inwentaryzacja budowlana, optymalizacja zużycia energii cieplnej, obliczenia sezonowego zapotrzebowania na ciepło, optymalizacja zużycia energii elektrycznej Miejscowość: Kraków Data wykonania audytu: lipiec, sierpień 2016 r. 5. Spis treści 1. Strona tytułowa audytu energetycznego budynku 2. Karta audytu energetycznego budynku 3. Dokumenty i dane źródłowe oraz wytyczne i uwagi Inwestora 4. Inwentaryzacja techniczno-budowlana budynku 5. Charakterystyka energetyczna istniejącego budynku 6. Wykaz usprawnień i przedsięwzięć modernizacyjnych 7. Określenie optymalnego wariantu modernizacyjnego 8. Wybór optymalnego wariantu poprawiającego sprawność ogrzewania 9. Obliczenia zaoszczędzonej energii elektrycznej- modernizacja systemu oświetlenia 10. Zapotrzebowanie na energię pomocniczą dla systemów technicznych 11. Zestawienie wszystkich wariantów i wybór przedsięwzięcia optymalnego 12. Zestawienie usprawnień optymalnych 13. Opis wariantu optymalnego 14. Zapotrzebowanie energii końcowej dla wybranego wariantu optymalnego 15. Zestawienie wskaźników efektywności energetycznej dla budynku dla wariantu optymalnego Załączniki do audytu energetycznego Strona 2 z 24

3 Audyt energetyczny budynku 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne budynku Stan przed Stan po modernizacją modernizacji 1. Konstrukcja budynku / technologia wykonania budynku tradycyjna tradycyjna murowana murowana 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] 1357,6 1357,6 4. Powierzchnia budynku netto [m 2 ] 529,9 529,9 5. Powierzchnia użytkowa części mieszkalnej [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych 529,9 529,9 [m 2 ] 7. Liczba lokali mieszkalnych / użytkowych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody użytkowej Kotłownia gazowa + kolektory słoneczne 10. Rodzaj systemu grzewczego a budynku Kotłownia gazowa Kotłownia gazowa + kolektory słoneczne Kotłowania gazowa Stan przed 11. Współczynnik kształtu A/V e 1/m 0,39 0, Inne dane charakteryzujące budynek Współczynnik przenikania ciepła przez przegrody budowlane U [W/(m 2 K)] Stan przed modernizacją Stan po modernizacji 1. Ściany zewnętrzne 1,187/0,301/ 0,192/0,301/ 0,697/0,891 0,697/0, Dach/stropodach/strop pod nieogrzewanymi poddaszami lub nad przejazdami 2,086/0,732/0,713 2,086/0,732/0, Strop nad piwnicą 0,538 0, Podłoga na gruncie w pomieszczeniach ogrzewanych 0,491/0,404 0,491/0, Okna / drzwi balkonowe 1,5 1,5 6. Drzwi zewnętrzne / bramy wejściowe 2,4 1,3 7. Inne Sprawności składowe systemu grzewczego, współczynniki przerw w Stan po ogrzewaniu η Htot modernizacją modernizacji 1. Sprawność wytwarzania η Hg 0,95 0,95 2. Sprawność przesyłania η Hd 0,80 0,80 3. Sprawność regulacji i wykorzystania η He 0,77 0,77 4. Sprawność akumulacji η Hs Uwzględnienie przerw na ogrzewania w okresie tygodnia w t 0,85 0,85 6. Uwzględnienie przerw na ogrzewanie w ciągu doby w d 0,95 0,95 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej η Wtot Stan przed modernizacją Stan po modernizacji 1. Sprawność wytwarzania η Wg 0,77 0,77 2. Sprawność przesyłania η Wd 0,65 0,65 3. Sprawność akumulacji η Ws 0,85 0,85 4. Sprawność wykorzystania i regulacji η We Charakterystyka systemu wentylacji Stan przed Stan po modernizacją modernizacji 1. Rodzaj wentylacji (naturalna, mechaniczna) i inna naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna, drzwi, nawiewniki, kanały okna, drzwi, nawiewniki, kanały 3. Strumień powietrza zewnętrznego [m 3 /h] 1649,6 1649,6 4. Krotność wymian powietrza [1/h] 1,20 1,20 6. Charakterystyka energetyczna budynku Stan przed Stan po modernizacją modernizacji 1. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące weryfikacji przyjętych składowych - - danych obliczeniowych bilansu ciepła) [GJ/rok] Strona 3 z 24

4 Audyt energetyczny budynku 2. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące do weryfikacji przyjętych składowych danych - - obliczeniowych bilansu ciepła) [GJ/rok] 3. Obliczeniowa moc cieplna systemu ogrzewania [kw] 53,099 45, Obliczeniowa moc cieplna potrzebna do przygotowanie ciepłej wody użytkowej [kw] 4,93 4,93 5. Roczne zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w 244,54 184,12 ogrzewaniu Q Hnd [GJ/rok] 6. Roczne obliczeniowe zużycie energii do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw 393,75 296,46 w ogrzewaniu [GJ/rok] 7. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] 105,00 105,00 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku - bez uwzględnienia sprawności systemu grzewczego i 20,75 15,62 przerw w ogrzewaniu [kwh/(m 2 rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i 33,41 25,16 przerw w ogrzewaniu [kwh/(m 2 rok)] 7. Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) Stan przed Stan po modernizacją modernizacji 1. Koszt za 1 GJ ciepła do ogrzewania budynku (opłata zmienna związana z dystrybucją i przesyłem ciepła) [zł/gj] Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc ( stała opłata związana z dystrybucją i przesyłem energii) [zł/mw m-c] Miesięczna opłata abonamentowa [zł/m-c] Miesięczny koszt ogrzewania 1 m 2 powierzchni użytkowej [zł/m 2 m-c] 7,65 5,42 5. Koszt przygotowania 1 m 3 ciepłej wody użytkowej - opłata zmienna związana z dystrybucją i przesyłem energii [zł/m 3 ] 10,38 10,38 6. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc - stała opłata miesięczna związana z - - dystrybucją i przesyłem [zł/mw m-c] 7. Inne opłaty (obliczony koszt jednostkowy ciepła brutto) [zł/gj] 55,20 55,20 8. Wskaźniki efektywności - po przeprowadzonej modernizacji podsumowanie wyników dla wariantu optymalnego zmiana % 1. Całkowite koszty realizacji optymalnego wariantu [zł] ,10 zł Udział odnawialnych źródeł energii w rocznym zapotrzebowaniu 0 7,4 energii końcowej [%] 3. Ilość zaoszczędzonej energii cieplnej [GJ/rok] 96, ,56 5. Ilość zaoszczędzonej energii elektrycznej [GJ/rok] 47, ,50 7. Zmniejszenie rocznego zużycia energii pierwotnej [GJ/rok] 193, ,80 9. Zmniejszenie zużycia energii końcowej [GJ/rok] 144, , Szacowany roczny spadek emisji gazów cieplarnianych [ton CO 2/rok] 8, Redukcja emisji pyłów PM10 [kg/rok] Redukcja emisji pyłów PM2,5 [kg/rok] 7 Strona 4 z 24

5 Audyt energetyczny budynku 3. DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1. Rozporządzenia i Normy techniczne 1. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2015 r. poz j.t.) 2. Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz.U. z 2015 r. poz. 376). 3. Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz.U. z 2009 Nr 43 poz.346 z późn. zmianami.). 4. KOBIZE - Wartości opałowe i wskaźniki emisji CO 2 do raportowania w ramach Wspólnotowego Systemu Handlu Uprawnieniami do emisji. 5. PN-EN ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. 6. PN-EN 13831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. 7. PN EN ISO 13370:2008 Cieplne właściwości użytkowe budynków. Przenoszenie ciepła przez grunt. Metody obliczania. 8. PN-EN ISO 13789:2008 Cieplne właściwości użytkowe budynków. Współczynniki wymiany ciepła przez przenikanie i wentylację. Metoda obliczania. 9. PN-EN ISO 10077:2007 Cieplne właściwości użytkowe okien, drzwi, żaluzji. Obliczanie współczynnika przenikania ciepła. (Cz.1, Cz.2). 10. PN-EN ISO 14683:2008 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. 11. PN-EN :2012 Światło i oświetlenie. Oświetlenie miejsc pracy. Cz PN-92/B Instalacje wodociągowe. Wymagania w projektowaniu. 13. PN-EN ISO 13790:2008 Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia. Strona 5 z 24

6 Audyt energetyczny budynku 3.2 Dokumentacje projektowe i inne dokumenty przekazane przez inwestora 1. Dokumentacja częściowa architektoniczna. 2. Faktury i dokumenty rozliczeniowe mediów 3.3 Osoby udzielające informacji 1. Paweł Babeł - Inspektor ds. inwestycji, Urząd Gminy w Czarnym Dunajcu 2. Krystyna Rychtarczyk- Szczypta Dyrektor szkoły 3.4 Data wizytacji terenowej maj, czerwiec 2016 r. 3.5 Wytyczne, sugestie i uwagi zleceniodawcy (inwestora) - Obniżenie kosztów energii cieplnej budynku - Wykorzystanie mechanizmów wsparcia inwestycji poprawiających efektywność energetyczną budynku - W ramach audytu dokonanie oceny efektywności następujących usprawnień: + docieplenia przegród zewnętrznych i przy gruncie + docieplenie stropów i dachu + diagnostyka i regulacja instalacji C.O. i C.W.U. + alternatywny wariant zastosowania odnawialnych źródeł energii w systemach C.O. i C.W.U. + instalacja fotowoltaiczna Strona 6 z 24

7 Audyt energetyczny budynku 4. INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1. Dane ogólne budynku 1. Przeznaczenie budynku szkoła 10. Liczba użytkowników: 1) pracownicy 2) pacjenci / 119 odwiedzający 2. Technologia budynku tradycyjna murowana 11. Rok budowy b.d 3. Liczba kondygnacji Liczba klatek schodowych Budynek: - szeregowy - wolnostojący Budynek podpiwniczony wolnostojący 13. tak Wysokość kondygnacji netto 2,65/2, Kubatura budynku 1357,6 16. Powierzchnia 8. pomieszczeń 529,9 17. ogrzewanych 9. Kubatura pomieszczeń ogrzewanych 1357, Opis techniczny podstawowych elementów konstrukcyjnych budynku Powierzchnia pomieszczeń ogrzewanych na poddaszu użytkowym Powierzchnia pomieszczeń chłodzonych Liczba mieszkań / lokali uzytkowych Budynek Szkoły jest obiektem 2 kondygnacyjnym, częściowo podpiwniczonym, wykonanym w technologii trakcyjnej przykryty dwuspadowym dachem na drewnianej konstrukcji dachowej. Ściany zewnętrzne wykonano jako jednowarstwowe z cegły ceramicznej pełnej - osłonowe ocieplone, szczytowe nieocieplone. Ściany zewnętrzne poddasza nieocieplone. Stropy parteru żelbetowy, strop pod nieogrzewanym poddaszem. Podłogi na gruncie i w piwnicy betonowe nieocieplone. Okna PCV w dobrym stanie technicznym, Drzwi zewnętrzne drewnie w złym stanie technicznym. Budynek wyposażony w instalację wodociągową, kanalizacji sanitarnej, instalację elektryczną (oświetlenia i gniazd wtykowych). Obiekt jest ogrzewany z wykorzystaniem kotłowni gazowej o mocy 60 kw usytuowanej w piwnicy budynku w dobrym stanie technicznym. Ciepła woda użytkowa realizowana jest z wykorzystaniem kolektorów słonecznych oraz z kotłowni gazowej. Ogólny stan techniczny budynku jest dostateczny, jednakże zalecana jest kompleksowa termomodernizacja doprowadzenie współczynników przenikania przegród zewnętrznych zgodnych z warunkami technicznymi WT2021 r. 110, Strona 7 z 24

8 Audyt energetyczny budynku 4.3. Zestawienie danych dotyczących istniejących przegród budowlanych Lp. Opis przegrody Przegrody Powierzchnia netto m 2 Współczynnik przenikania ciepła - Uk W/(m2K) Okna i drzwi balkonowe Powierzchnia m 2 Współczynnik przenikania ciepła - Uok W/(m2K) Powierzchnia m 2 Drzwi Współczynnik przenikania ciepła - UDrzwi W/(m2K) 1 D1 Drzwi zewnętrzne 5,04 2,400 2 D2 Drzwi zewnętrzne 3,00 2,400 3 O1 Okno zewnętrzne 5,87 1,500 4 O2 Okno zewnętrzne 29,45 1,500 5 O3 Okno zewnętrzne 24,64 1,500 6 O4 Okno zewnętrzne 2,81 1,500 7 O5 Okno zewnętrzne 0,72 1,500 8 O6 Okno zewnętrzne 12,73 1,500 9 O7 Okno zewnętrzne 2,55 1, O8 Okno zewnętrzne 0,36 1, DACH Dach 320,84 2, DACH-OCIEP Dach 113,40 0, PG-GR Podłoga na gruncie 61,98 0, PG-PIW Podłoga w piwnicy 185,91 0, STR Strop ciepło do góry 186,67 0, STR-PAR Strop ciepło do góry 184,63 1, STR-POD-N Strop pod nieogrz. poddaszem 253,60 0, SW-14 Ściana wewnętrzna 15,68 1, SW-27 Ściana wewnętrzna 232,95 1, SW-41 Ściana wewnętrzna 187,23 1, SZ-48 Ściana zewnętrzna 76,85 1, SZ-48-DOC Ściana zewnętrzna 188,99 0,301 SZ-GR Ściana zewnętrzna przy 127,18 0, gruncie 24 SZ-PODDASZ Ściana zewnętrzna 134,91 0, SZ-POD-TYN Ściana zewnętrzna 45,37 0,891 Strona 8 z 24

9 Audyt energetyczny budynku 5. CHARAKTERYSTYKA ENERGETYCZNA ISTNIEJĄCEGO BUDYNKU Lp. Rodzaj danych jedn. Dane 1. Zamówiona moc cieplna na potrzeby C.O. kw - 2. Zamówiona moc cieplna na potrzeby C.W.U. (q cwu) kw - 3. Zapotrzebowanie na moc cieplną na C.O. kw 53, Zapotrzebowanie na moc cieplną na C.W.U. kw 4,93 5. Zapotrzebowanie na moc cieplną na potrzeby wentylacji kw Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące do weryfikacji przyjętych danych do obliczeń bilansu ciepła) GJ 244,54 GJ 393,75 GJ/rok - GJ/rok Charakterystyka techniczna instalacji ogrzewania - stan istniejący Lp. Rodzaj danych Dane 1. Typ instalacji Centralne ogrzewanie wodne z rozdziałem dolnym, realizowane z wykorzystaniem lokalnej kotłowni gazowej o mocy 60 kw w dobrym stanie technicznym 2. Parametry pracy instalacji 80/60 3. Przewody w instalacji Stalowe, spawane lub łączone na gwincie, prowadzone po wierzchu, na zasilaniu i powrocie zamontowane zawory odcinające. Ogólnie dostateczny stan techniczny instalacji grzewczej 4. Stan izolacji przewodów izolacja w pomieszczeniach nieogrzewanych 5. Rodzaj grzejników płytowe 6. Osłonięcie grzejników Brak 7. Zawory termostatyczne tak 8. Zawory podpionowe tak 9. Odpowietrzenie instalacji tak 10. Naczynie wzbiorcze tak 11. Zabezpieczenie instalacji Brak 12. Ogrzewanie liczba dni w tygodniu / liczba godzin na dobę 5/ Modernizacja instalacji (po roku 1984) b.d. Wartości współczynników sprawności systemu ogrzewania 14. Średnia sezonowa sprawność wytwarzania ciepła η Hg 0, Średnia sezonowa sprawność przesyłu ciepła η Hd 0,80 16 Średnia sezonowa sprawność regulacji i wykorzystania η He 0,77 17 Średnia sezonowa sprawność akumulacji ciepła η Hs 1,00 18 Średnia sezonowa sprawność całkowita systemu η Htot 0,51 19 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 0,85 20 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 0,95 Strona 9 z 24

10 Audyt energetyczny budynku 5.2 Charakterystyka techniczna instalacji ciepłej wody użytkowej - stan istniejący Lp. Rodzaj danych Dane 1. Rodzaj instalacji ciepłej wody Centralna z kotła gazowego i kolektorów słonecznych. 2. Parametry pracy instalacji - 4. Udział OZE 30% 3. Przewody instalacji i ich izolacja Brak 4. Cyrkulacja, ograniczenia cyrkulacji Brak 5. Zasobnik ciepłej wody (rok, pojemność) tak 6. Opomiarowanie instalacji ciepłej wody (wodomierze) Brak 5.3 Charakterystyka techniczna węzła cieplnego / kotłowni w budynku - stan istniejący Szkoła ma własną kotłownię gazową 60 kw zlokalizowaną w piwnicy. System ciepłej wody Centralny z kotła gazowego i kolektorów słonecznych. 5.4 Charakterystyka techniczna systemu wentylacji - stan istniejący Lp. Rodzaj danych Dane 1. Rodzaj wentylacji naturalna, grawitacyjna Strumień powietrza wentylacyjnego ,6 m 3 /h Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Stan techniczny przewodów kominowych wg ostatniej ekspertyzy kominiarskiej jest zgodny z obowiązującymi wymaganiami technicznymi. Z uwagi na brak regulacji pogodowej stwierdzono konieczność częstego wietrzenia poprzez otwieranie okien. 5.5 Charakterystyka techniczna instalacji oświetlenia - stan istniejący 1. Cena energii elektrycznej zł/kwh 0, Dane oświetlenia (moce, zestawienie źródeł Oświetlenia wnętrz jest realizowane poprzez -- światła) oświetlenie jarzeniowe i żarowe 3. Powierzchnia pomieszczeń wyposażonych w system wbudowanej instalacji oświetlenia m 2 529,9 Strona 10 z 24

11 Audyt energetyczny budynku 6. WYKAZ USPRAWNIEŃ I PRZEDSIĘWZIĘĆ MODERNIZACYJNYCH WYBRANYCH NA PODSTAWIE OCENY STANU TECHNICZNEGO Lp. Charakterystyka stanu istniejącego Możliwości i sposób poprawy Przegrody zewnętrzne mają złe wartości współczynnika przenikania ciepła. Przegrody zewnętrzne nie spełniają Warunków Technicznych WT2014 Okna PCV o wysokim współczynniku przenikania ciepła U =1,5 [W/m2K] w dobrym stanie technicznym. drzwi zewnętrzne w złym stanie technicznym i o niskim współczynniku przenikania ciepła U =2,4 [W/m2K] System grzewczy C.O. Centralne ogrzewanie wodne z rozdziałem dolnym, realizowane z wykorzystaniem lokalnej kotłowni gazowej. Przewody instalacji poziome i pionowe prowadzone po wierzchu. Grzejniki płytowe. Ogólnie dobry stan techniczny kotłowni i instalacji grzewczej. Instalacja C.W.U. realizowana za pomocą kolektorów słonecznych i kotłowni węglowej w dobrym stanie technicznym Wentylacja pomieszczeń realizowana jest grawitacyjnie poprzez kratki wywiewne. Świeże powietrze infiltruje do środka przez nieszczelności drzwi i okien. Stan techniczny przewodów kominowych wg ostatniej ekspertyzy kominiarskiej jest zgodny z obowiązującymi wymaganiami technicznymi. Oświetlenie jarzeniowe i żarowe w dobrym stanie technicznym Ze względów technicznych i ekonomicznych zalecane jest przeprowadzenie głębokiej termomodernizacji przegród zewnętrznych. Docieplenie ścian zewnętrznych ponad gruntem (SZ- 48) płytami styropianowymi o gr. 14 cm λ=32 W/mK Docieplenie ścian zewnętrznych przy gruncie (SZ-GR) płytami styropianowymi XPS o gr. 10 cm λ=31 W/mK Docieplenie stropu pod nieogrzewanym poddaszem (STR-POD-N) płytami z wełny mineralnej o gr. 20 cm λ=32 W/mK Nie planuje się wymiany stolarki okiennej. Należy wymienić stolarkę drzwiową na drzwi aluminiowe z przekładką termiczną spełniającą warunki techniczne WT2021 o współczynniku przenikania ciepła U=1,3 W/m 2 K z obrobieniem szpalet wewnętrznych. Nie planuje się modernizacji instalacji C.O. Nie planuje się modernizacji instalacji C.W.U. Nie planuje się ingerencji w istniejący system wentylacyjny. Alternatywnym źródłem zasilania budynku w energię elektryczną i systemów: wewnętrznych i zewnętrznych budynku (m.in. oświetlenia, systemu c.o., urządzeń RTV, AGD itp.) proponuje się instalację fotowoltaiczną o mocy PV 13,5 kw (50 szt. x 270W) - w systemie on-grid wykorzystywaną na potrzeby własne. Strona 11 z 24

12 Audyt energetyczny budynku 7. OKREŚLENIE OPTYMALNEGO WARIANTU MODERNIZACYJNEGO 7.1 Do obliczeń przyjęto następujące dane: Symbol Jednostki przed po modernizacją modernizacji 1. Obliczeniowa temperatura zewnętrzna t zo 0C Temperatura wewnętrzna lokale użytkowe t w 0C Temperatura wewnętrzna klatka schodowa t kl 0C Temperatura wewnętrzna piwnice t piw 0C Liczba stopniodni ogrzewania przegrody dzień Sd zewnętrzne K/rok 4284,0 4284,0 6. Liczba stopniodni ogrzewania klatka dzień Sd kl schodowa K/rok 2824,0 2824,0 dzień 7. Liczba stopniodni ogrzewania piwnica Sd piw K/rok 6928,0 6928,0 8. Udział n-tego źródła w zapotrzebowaniu na ciepło przed i po modernizacji x 0, x Udział n-tego źródła w zapotrzebowaniu na moc cieplną przed i po modernizacji y o, y Jednostkowe opłaty za moc zamówiona i zużyte ciepło *) Opłaty przed modernizacją Opłata zmienna za ciepło (dystrybucja + przesył) zł/gj - Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył) zł/mw m-c - Opłata abonamentowa zł/m-c - Opłaty po modernizacji Opłata zmienna za ciepło (dystrybucja + przesył) zł/gj - Stała opłata miesięczna za moc zamówioną (dystrybucja + przesył) zł/mw m-c - Opłata abonamentowa zł/m-c - *) jednostkowe opłaty przyjęto wg. Cena brutto Inne opłaty i taryfy L.p. Wyszczególnienie Jednostka przed po modernizacją modernizacji 1. Całkowita cena ciepła brutto PLN/GJ 55,2 55,2 PLN/kWh 0,199 0, Całkowita cena energii elektrycznej brutto PLN/GJ 181,25 181,25 PLN/kWh 0,6525 0,6525 Strona 12 z 24

13 Audyt energetyczny budynku Określenie optymalnego wariantu zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda Ściana zewnętrzna SZ-48 Dane do obliczeń 1. powierzchnia przegrody do obliczania strat ciepła A strat = 76,91 m 2 2. powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 76,91 m 2 3. liczba stopniodni ogrzewania Sd = 4284,0 dzień K/rok 4. technologia ocieplenia i wybrany materiał izolacyjny: Przewiduje się ocieplenie ściany przy użyciu styropianu o współczynniku przewodzenia ciepła λ= 32 [W/mK] Rozpatrywane warianty ocieplenia: W1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość U cmax zgodnie z wymaganiami warunków technicznych WT 2021 W2 i następne - o grubości warstwy izolacji większej niż w wariancie W1 1 Lp. Jednostki Stan istniejący Warianty* W1 W2 W3 1. Grubość dodatkowej warstwy izolacyjnej d m ,14 0,16 0, Współczynnik przenikania ciepła przed i po modernizacji U c W/(m 2 K) 1,187 0,191 0,171 0,154 Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1u GJ/rok 22,27 3,59 3,21 2,90 Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q ou, q 1U MW Roczna oszczędność kosztów energii ΔO ru zł/rok , , ,22 6. Cena jednostkowa usprawnienia C jed zł/m ,90 289,05 295,20 7. Koszt realizacji usprawnienia N U zł , , ,83 8. Prosty czas zwrotu SPBT lat ,1 21,1 21,2 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1 m2 (uwzględniona robocizna brutto) wg cennika SEKOCENBUDU oraz czołowych firm produkujących materiały termoizolacyjne. Podane ceny są cenami brutto i uwzględniają podatek VAT w wysokości 23 % Wybrany wariant: W1 Koszt wariantu 2 : ,84 PLN SPBT = 21,2 lat * zaznaczyć wybrany wariant do realizacji w ramach projektu 1 Grubość warstwy izolacji w oparciu o dostępne materiały na rynku 2 Nakłady inwestycyjne wariantu Strona 13 z 24

14 Audyt energetyczny budynku Określenie optymalnego wariantu zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda Ściana zewnętrzna przy gruncie SZ-GR Dane do obliczeń 1. powierzchnia przegrody do obliczania strat ciepła A strat = 127,18 m 2 2. powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 127,18 m 2 3. liczba stopniodni ogrzewania Sd = 4284,0 dzień K/rok 4. technologia ocieplenia i wybrany materiał izolacyjny: Przewiduje się ocieplenie ściany przy użyciu styropianu o współczynniku przewodzenia ciepła λ= 31 [W/mK] Rozpatrywane warianty ocieplenia: W1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość U cmax zgodnie z wymaganiami warunków technicznych WT 2021 W2 i następne - o grubości warstwy izolacji większej niż w wariancie W1 3 Lp. Jednostki Stan istniejący Warianty* W1 W2 W3 1. Grubość dodatkowej warstwy izolacyjnej d m ,10 0,12 0, Współczynnik przenikania ciepła przed i po modernizacji U c W/(m 2 K) 0,902 0,230 0,200 0,177 Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1u GJ/rok 27,99 7,14 6,22 5,50 Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q ou, q 1U MW Roczna oszczędność kosztów energii ΔO ru zł/rok , , ,45 6. Cena jednostkowa usprawnienia C jed zł/m ,00 252,15 258,30 7. Koszt realizacji usprawnienia N U zł , , ,40 8. Prosty czas zwrotu SPBT lat ,2 26,7 26,5 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1 m2 (uwzględniona robocizna brutto) wg cennika SEKOCENBUDU oraz czołowych firm produkujących materiały termoizolacyjne. Podane ceny są cenami brutto i uwzględniają podatek VAT w wysokości 23 % Wybrany wariant: W1 Koszt wariantu 4 : ,14 PLN SPBT = 27,2 lat * zaznaczyć wybrany wariant do realizacji w ramach projektu 3 Grubość warstwy izolacji w oparciu o dostępne materiały na rynku 4 Nakłady inwestycyjne wariantu Strona 14 z 24

15 Audyt energetyczny budynku Określenie optymalnego wariantu zmniejszającego straty ciepła przez przegrody zewnętrzne budynku Przegroda Strop pod nieogrzewanym poddaszem STR-POD-N Dane do obliczeń 1. powierzchnia przegrody do obliczania strat ciepła A strat = 253,60 m 2 2. powierzchnia przegrody do obliczania kosztów usprawnienia A koszt = 253,60 m 2 3. liczba stopniodni ogrzewania Sd = 4284,0 dzień K/rok 4. technologia ocieplenia i wybrany materiał izolacyjny: Przewiduje się ocieplenie stropu przy użyciu wełny mineralnej o współczynniku przewodzenia ciepła λ= 32 [W/mK] Rozpatrywane warianty ocieplenia: W1 - o grubości warstwy izolacji, przy której będzie spełniona wymagana maksymalna wartość U cmax zgodnie z wymaganiami warunków technicznych WT 2021 W2 i następne - o grubości warstwy izolacji większej niż w wariancie W1 5 Lp. Jednostki Stan istniejący Warianty* W1 W2 W3 1. Grubość dodatkowej warstwy izolacyjnej d m ,20 0,22 0, Współczynnik przenikania ciepła przed i po modernizacji U c W/m 2. K 0,538 0,123 0,114 0,107 Roczne zapotrzebowanie na ciepło na pokrycie strat przenikania ciepła Q 0U, Q 1u GJ/rok 33,29 7,62 7,07 6,60 Roczne zapotrzebowanie na moc na pokrycie strat przez przenikanie q ou, q 1U MW Roczna oszczędność kosztów energii ΔO ru zł/rok , , ,29 6. Cena jednostkowa usprawnienia C jed zł/m ,50 313,65 319,80 7. Koszt realizacji usprawnienia N U zł , , ,49 8. Prosty czas zwrotu SPBT lat ,0 55,0 55,0 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1 m2 (uwzględniona robocizna brutto) wg cennika SEKOCENBUDU oraz czołowych firm produkujących materiały termoizolacyjne. Podane ceny są cenami brutto i uwzględniają podatek VAT w wysokości 23 % Wybrany wariant: W1 Koszt wariantu 6 : ,24 PLN SPBT = 55,0 lat * zaznaczyć wybrany wariant do realizacji w ramach projektu 5 Grubość warstwy izolacji w oparciu o dostępne materiały na rynku 6 Nakłady inwestycyjne wariantu Strona 15 z 24

16 Audyt energetyczny budynku Określenie optymalnego wariantu polegającego na wymianie drzwi oraz poprawie systemu wentylacyjnego Dane do obliczeń Przedsięwzięcie Wymiana drzwi 1. powierzchnia drzwi A dz = 8,04 m 2 2. projektowy strumień powietrza wentylacyjnego V nom = 1650 m 3 /h 3. liczba stopniodni ogrzewania Sd = 4284 dzień K/rok 4. współczynnik przenikania ciepła drzwi - stan istniejący U dz = 2,4 W/(m 2 K) Rozpatrywane warianty usprawnienia: - wymiana istniejących drzwi na drzwi szczelne, o lepszych współczynnikach U d, W1 - drzwi o współczynniku przenikania ciepła U dz zgodnie z WT 2017 W2 - drzwi o innych współczynnikach przenikania ciepła U Jednostki Stan istniejący W1 Warianty* 1. Współczynnik przenikania ciepła drzwi U W/(m 2 K) 2,40 1,5 1,3 2. Współczynniki korekcyjne dla wentylacji C r 1,00 1,00 1,00 1,00 C m 1,00 1,00 1,00 1,00 3. Roczne zapotrzebowanie na ciepło na pokrycie strat przez przenikania ciepła Q 0 GJ/rok Roczne zapotrzebowanie na ciepło na pokrycie strat Q 1 GJ/rok Roczne zapotrzebowanie na ciepło Q 0u GJ/rok Roczne zapotrzebowanie na moc q 0 MW Roczne zapotrzebowanie na moc q 1 MW Roczne zapotrzebowanie na moc q 0u MW Roczna oszczędność kosztów energii ΔO ru zł/rok 165,60 165, Koszt jednostkowy drzwi C jed zł/m , , Koszt wymiany drzwi N ok zł , , Koszt modernizacji wentylacji N went zł Koszt całkowity N U zł , , Prosty czas zwrotu SPBT lat 77,6 83,6 W2 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe stolarki 1 m2 (robocizna brutto) wg cennika SEKOCENBUD. Cena jednostkowa uwzględnia podatek VAT na materiały budowlane w wysokości 23 %. Wybrany wariant: W2 Koszt wariantu 7 : ,88 PLN SPBT = 83,6 lat * zaznaczyć wybrany wariant do realizacji w ramach projektu 7 Nakłady inwestycyjne wariantu. Strona 16 z 24

17 Audyt energetyczny budynku 7.4. Obliczenie strumieni powietrza wentylacyjnego dla budynku Dane do obliczeń: - rodzaj wentylacji: naturalna Wyszczególnienie Jednostka istniejący Stan projektowany Rodzaj wentylacji naturalna naturalna Stan okien wymienione wymienione Kubatura wentylowana V Ve [m 3 ] 10617, ,4 Powierzchna ogrzewana Af [m 2 ] 3273,3 3273,3 Podstawowy strumień powietrza zewnętrznego [m 3 /s*m 2 ] 0,56*10-3 0,56*10-3 Średni strumień powietrza wentylacji naturalnej [m 3 /s] 1,58 1,58 Dodatkowy strumień powietrza na infiltrację [m 3 /s] 0,44 0,44 Obliczeniowy strumień powietrza wentylacyjnego [m 3 /s] 2,02 2,02 Powierzchnia okien [m 2 ] 743,33 743,33 cr - 1,0 1,0 Współczynniki korekcyjne cw - 1,0 1,0 cm - 1,0 1,0 Strumień powietrza [m 3 /s] 2,02 2,02 Strumień powietrza [m 3 /h] 7269,3 7269,3 Strumień powietrza ogółem [m 3 /h] 7269,3 7269,3 Współczynnik strat ciepła [W/K] , ,4 Krotność wymiany powietrza [1/h] 0,7 0,7 Strona 17 z 24

18 Audyt energetyczny budynku kwh/rok , ,4 7.5 Przedsięwzięcie modernizacyjne prowadzące do zmniejszenia zapotrzebowania na ciepło do przygotowania ciepłej wody użytkowej w budynku Zapotrzebowanie na ciepło na potrzeby przygotowania ciepłej wody użytkowej System zaopatrzenia w c.w.u. Jednostki Stan istniejący Stan po modernizacji 1. Jednostkowe dobowe zużycie ciepłej wody V w dm 3 /m 2 d 0,8 0,8 2. Powierzchnia o regulowanej temperaturze A f m ,3 3273,3 3. Obliczeniowa temperatura wody w zaworze θ CW 0C Temperatura wody przed podgrzaniem θ 0 0C Współczynnik korekcyjny k R Roczne zapotrzebowanie ciepła użytkowego Q w,nd kwh/rok , ,7 7. Źródła energii do przygotowania c.w.u. Nieodnawialnwialne Nieodna- OZE OZE 8. Udział odnawialnych źródeł energii % Średnia roczna sprawność wytwarzania η Wg --- 0,96 0 0, Średnia roczna sprawność przesyłu η Wd Średnia roczna sprawność akumulacji η Ws --- 0,80 0 0, Średnia roczna sprawność wykorzystania η We Średnia roczna sprawność całkowita η Wtot , , kwh/rok , ,4 0 Roczne zapotrzebowanie na ciepło końcowe Q KW 15. GJ/rok 104, , Sumaryczne roczne zapotrzebowanie na ciepło 17. końcowe Q KW GJ/rok 104,8 104,8 Zapotrzebowanie na moc na potrzeby przygotowania ciepłej wody użytkowej 18. Jednostkowe dobowe zużycie ciepłej wody V CW dm 3 /os d Ilość użytkowników L osób Czas użytkowania c.w.u. τ godz Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hśr m 3 /h Współczynnik godzinowej nierównomierności rozbioru c.w.u. N h --- 3,366 3, Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q CWjed GJ/m 3 0,246 0, Współczynnik akumulacyjności φ Współczynnik redukcji y = 1/((N h - 1) j + 1) Maksymalna moc na potrzeby c.w.u q CW max. kw 16,6 16,6 27. Średnia moc na potrzeby c.w.u. q CW śr kw 4,9 4,9 Strona 18 z 24

19 Audyt energetyczny budynku 10. ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ POMOCNICZĄ DOSTARCZANĄ DO BUDYNKU DLA SYSTEMÓW TECHNICZNYCH 10.1 System ogrzewania Powierzchnia ogrzewana A f [m 2 ] 3273,3 Cena prądu [zł/kwh] nazwa urządzenia qel tel [W/m2] [h/rok] 1. pompy obiegowe c.o. 0, ,65 razem roczna suma energii elektrycznej: E el pom= (zq e! * A f* t e )/ ,6765 razem roczny koszt energii. elektrycznej: k el pom=e el pom * c prądu [zł/rok] 1499, System przygotowania ciepłej wody użytkowej Powierzchnia ogrzewana A f [m 2 ] 3273,3 Cena prądu [zł/kwh] nazwa urządzenia qel tel [W/m2] [h/rok] 1. pompy ładująca zasobnik 0, ,65 razem roczna suma energii elektrycznej: E el pom= (zq e! * A f* t e )/ ,7028 razem roczny koszt energii. elektrycznej: k el pom=e el pom * c prądu [zł/rok] 246, System chłodzenia - brak systemu chłodzenia Strona 19 z 24

20 Audyt energetyczny budynku 11. ZESTAWIENIE OPTYMALNYCH USPRAWNIEŃ MODERNIZACYJNYCH (zestawienie wybranych wariantów we wszystkich obszarach opracowywanych dla projektu, w tym: zmierzających do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania przez przegrody budowlane, modernizacji systemu wentylacji, modernizacji systemu przygotowania c.w.u., modernizacji systemu ogrzewania, modernizacji systemu oświetlenia uszeregowane wg rosnącej wartości SPBT) Lp. Rodzaj i zakres usprawnienia modernizacyjnego* Planowane koszty robót PLN brutto SPBT 1. Montaż instalacji fotowoltaicznej PV 13,5 kw (50szt. x 270W) ,8 2. Docieplenie ścian zewnętrznych ponad gruntem (SZ-48) (W1) ,84 21,1 3. Docieplenie ścian zewnętrznych przy gruncie (SZ-GR) (W1) ,14 4. Docieplenie stropu pod nieogrzewanym poddaszem (STR- POD-N) (W1) 27, ,24 55,0 5. Wymiana starych drzwi zewnętrznych (W2) ,88 83,6 * przy każdym usprawnieniu dodatkowo dopisać numer wariantu przyjętego z tabel (jeśli dotyczy) Strona 20 z 24

21 Audyt energetyczny budynku 12. ZESTAWIENIE WSZYSTKICH WARIANTÓW I WYBÓR OPTYMALNEGO PRZEDSIĘWZIĘCIA MODERNIZACYJNEGO DLA BUDYNKU Wybór optymalnego wariantu obejmuje: 1. oszczędności energii i kosztów dla wariantów przedsięwzięć modernizacyjnych 2. wskazanie optymalnego wariantu do realizacji Określenie wariantów przedsięwzięć modernizacyjnych Przedsięwzięcie modernizacyjne Docieplenie ścian zewnętrznych ponad gruntem (SZ-48) (W1) Docieplenie ścian zewnętrznych przy gruncie (SZ-GR) (W1) Docieplenie stropu pod nieogrzewanym poddaszem (STR-POD-N) (W1) 4. Wymiana starych drzwi zewnętrznych (W2) X X 5. Montaż instalacji fotowoltaicznej PV 13,5 kw (50szt. x 270W) W1,, Wn W1 W2 W3 W4 W5 W6 X X X X X X X X X X X X X Planowane koszty całkowite zł , , , , ,84 Roczna oszczędność kosztów energii zł/rok 2 023, , , ,31 705,27 Oszczędność zapotrzebowania na energię końcową % 35,73% 32,28% 25,82% 20,64% 12,91% Strona 21 z 24

22 Audyt energetyczny budynku 13. OPIS OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA Na podstawie przeprowadzonej analizy został wybrany jako optymalny wariant przedsięwzięcia modernizacyjnego dla ocenianego budynku. Wariant ten obejmuje następujące usprawnienia modernizacyjne przewidziane do realizacji w budynku: 1. Docieplenie ścian zewnętrznych ponad gruntem (SZ-48) płytami styropianowymi o gr. 14 cm i współczynniku przewodzenia ciepła λ=32 W/mK 2. Docieplenie ścian zewnętrznych przy gruncie (SZ-GR) płytami styropianowymi XPS o gr. 10 cm i współczynniku przewodzenia ciepła λ=31 W/mK 3. Docieplenie stropu pod nieogrzewanym poddaszem (STR-POD-N) płytami z wełny mineralnej o gr. 20 cm i współczynniku przewodzenia ciepła λ=32 W/mK 4. Należy wymienić stolarkę drzwiową na drzwi aluminiowe z przekładką termiczną spełniającą warunki techniczne WT2021 o współczynniku przenikania ciepła U=1,3 W/m2K z obrobieniem szpalet wewnętrznych. 5. Alternatywnym źródłem zasilania budynku w energię elektryczną i systemów: wewnętrznych i zewnętrznych budynku (m.in. oświetlenia, systemu c.o., urządzeń RTV, AGD itp.) proponuje się instalację fotowoltaiczną o mocy PV 13,5 kw (50szt. x 270W) - w systemie on-grid wykorzystywaną na potrzeby własne Dalsze działania inwestora Dalsze działania inwestora obejmują: 1. Złożenie Wniosku o dofinansowanie w ramach Regionalnego Programu Operacyjnego Województwa Małopolskiego na lata Realizacja robót i odbiór techniczny. 3. Ocena rezultatów przedsięwzięcia w następnym roku kalendarzowym po zrealizowaniu przedsięwzięcia. Strona 22 z 24

23 Audyt energetyczny budynku 14. ZAPOTRZEBOWANIE NA ENERGIĘ KOŃCOWĄ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO jednostka Stan przed modernizacja Stan po modernizacji GJ/rok 310,81 214,40 Ogrzewanie + wentylacja kwh/rok , ,40 Koszty zł , ,88 GJ/rok 38,62 38,62 Ciepła woda użytkowa kwh/rok , ,30 Koszty zł 2 131, ,82 GJ/rok 0 0 Energia elektryczna - chłodzenie kwh/rok 0 0 Koszty zł 0 0 GJ/rok 0-47,87 Energia elektryczna - fotowoltaika kwh/rok ,50 Koszty zł ,62 GJ/rok 51,51 51,51 Energia elektryczna - oświetlenie kwh/rok , ,50 Koszty zł 9 335, ,64 GJ/rok 2,89 2,89 Energia elektryczna - pomocnicza kwh/rok 802,10 802,10 Koszty zł 523,37 523,37 GJ/rok 403,83 259,55 Sumaryczne zapotrzebowanie energii kwh/rok , ,80 końcowej dla budynku Koszty zł , ,09 Oszczędność energii końcowej % ,73% 15. ZESTAWIENIE WSKAŹNIKÓW EFEKTYWNOŚCI ENERGETYCZNEJ DLA BUDYNKU DLA WYBRANEGO WARIANTU OPTYMALNEGO jednostka Stan przed modernizacją Stan po modernizacji Oszczędność energii / redukcja zanieczyszczeń ** Zapotrzebowanie na energię cieplną (c.o.+ went + c.w.u.) Zapotrzebowanie na energię elektryczną Roczne zużycie energii pierwotnej Roczna emisji gazów cieplarnianych* Roczna emisja pyłów PM10* Roczna emisja pyłów PM2,5* GJ/rok 349,43 253,02 96,41 kwh/rok , , ,56 GJ/rok 54,39 6,52 47,87 kwh/rok , , ,50 GJ/rok 524,73 331,10 193,63 kwh/rok , , ,80 ton równoważnika CO 2/rok 24,92 16,02 8,90 % ,71% kg/rok 0,20 0,13 7 % ,00% kg/rok 0,20 0,13 7 % ,00% Strona 23 z 24

24 Audyt energetyczny budynku Załączniki do audytu 1. Uproszczona dokumentacja techniczna na potrzeby audytu: plan sytuacyjny budynku, rzuty budynku, zdjęcia elewacji, dokumentacja fotograficzna przedstawiająca szczegółowo stan techniczny budynku. 2. Współczynniki przenikania ciepła dla przegród budowlanych - wydruki z programu komputerowego (przed i po modernizacji). 3. Zestawienie wyników obliczeń komputerowych zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów modernizacyjnych. Strona 24 z 24

25 Audyt energetyczny budynku - załączniki USYTUOWANIE BUDYNKU źródło: geoportal.gov.pl Strona 1 z 8

26 Audyt energetyczny budynku - załączniki RASTROWA MAPA TOPOGRAFICZNA VMAP źródło: geoportal.gov.pl Strona 2 z 8

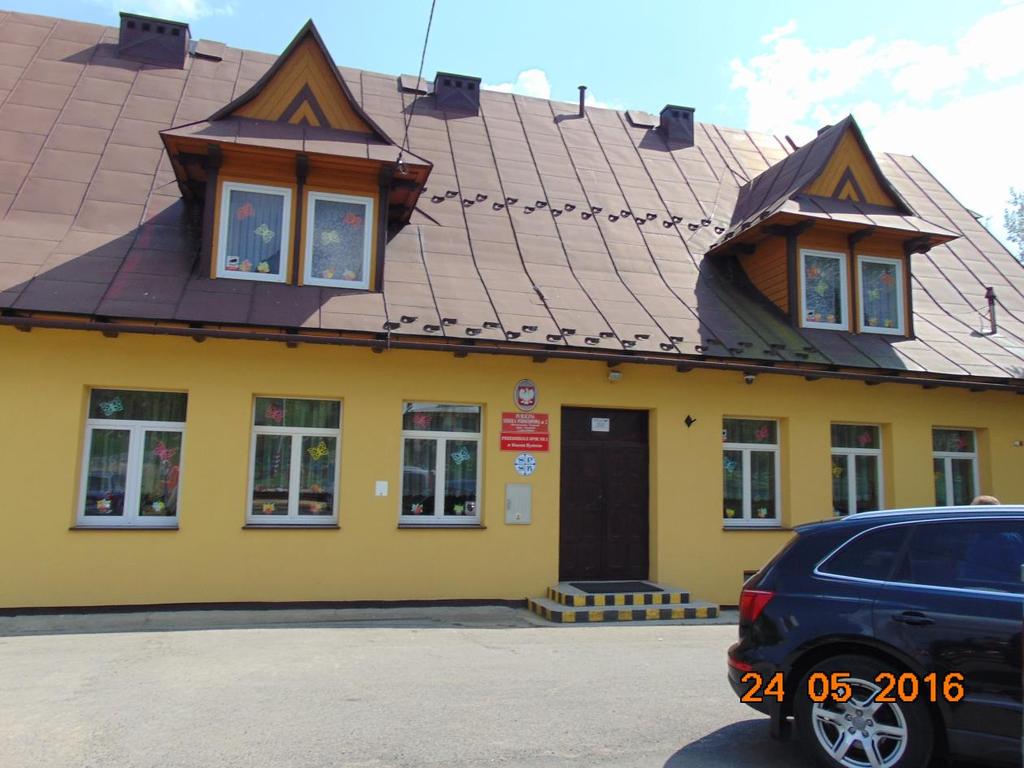

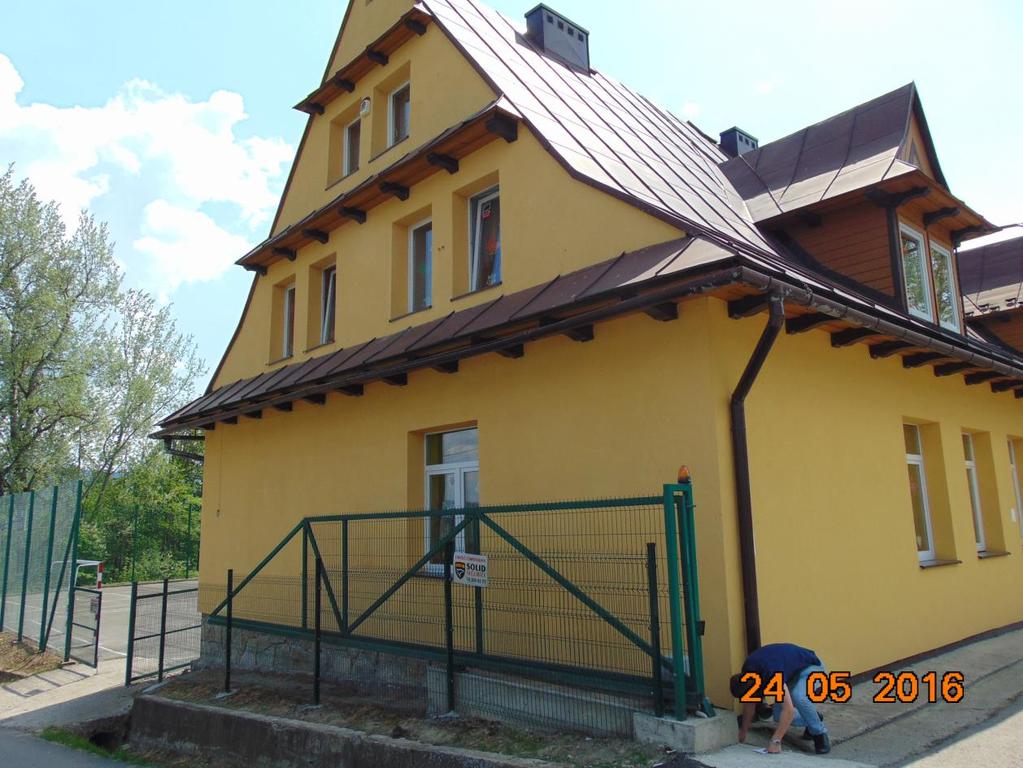

27 DOKUMENTACJA FOTOGRAFICZNA Audyt energetyczny budynku - załączniki Strona 3 z 8

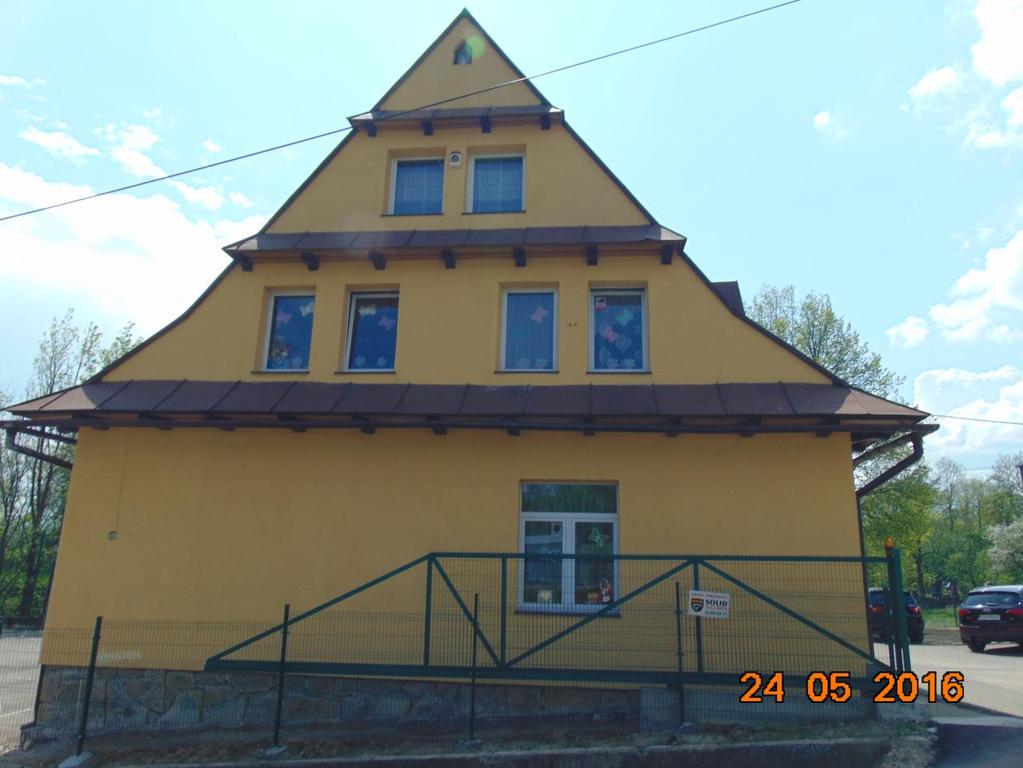

28 Audyt energetyczny budynku - załączniki Strona 4 z 8

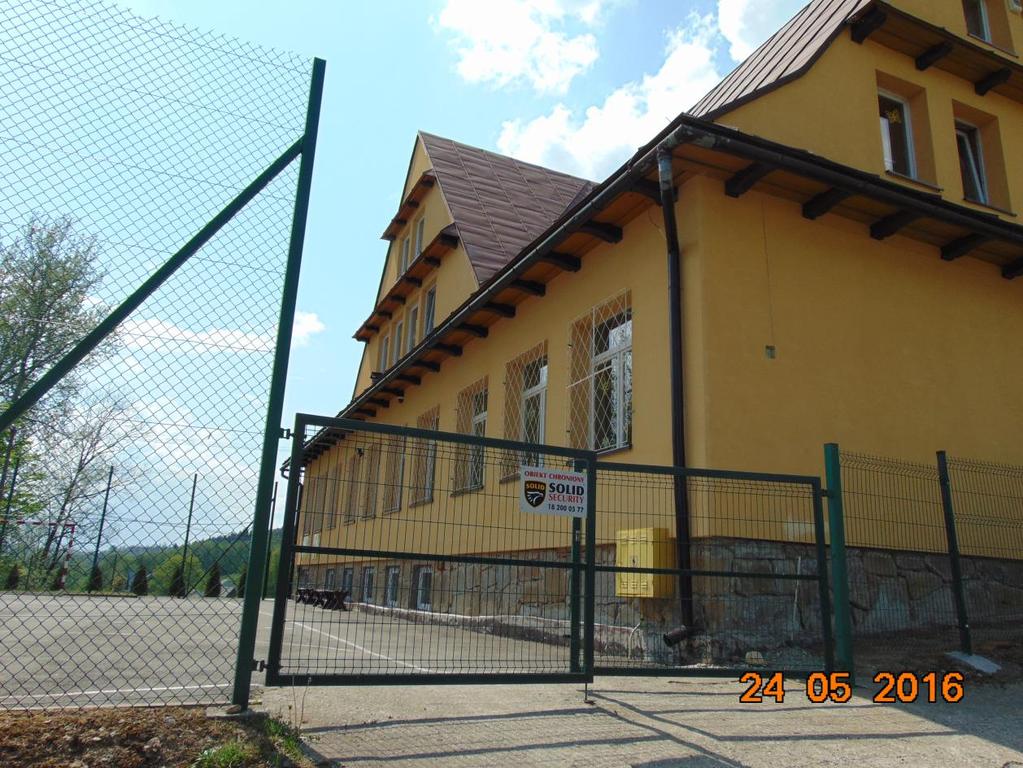

29 Audyt energetyczny budynku - załączniki Strona 5 z 8

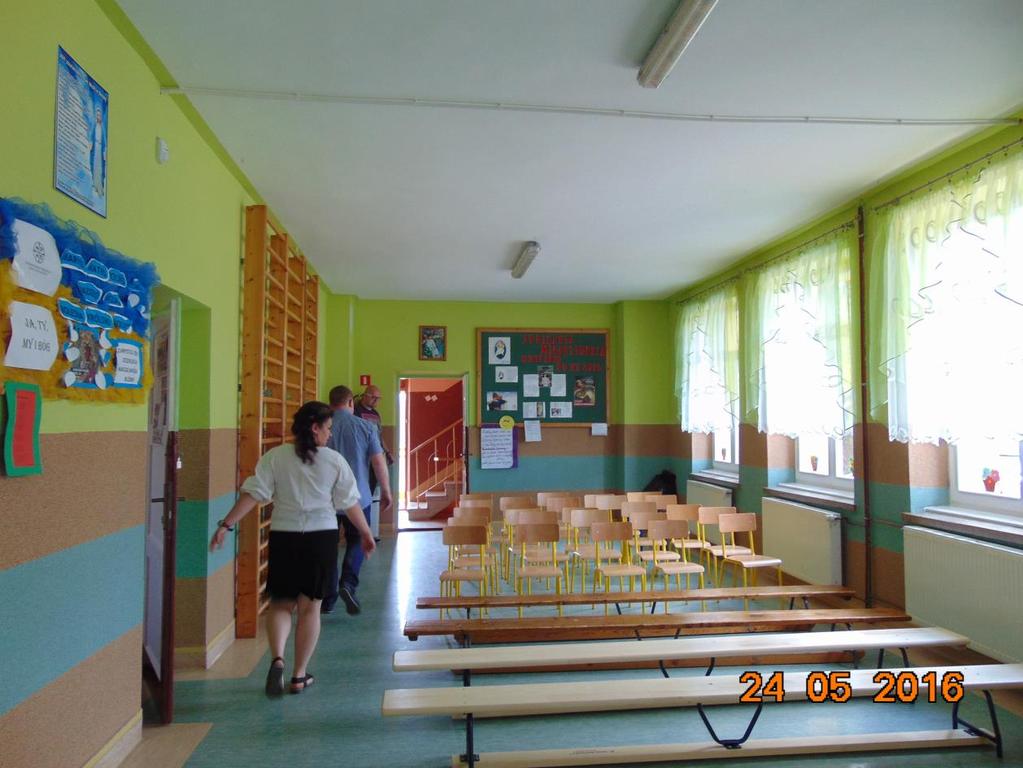

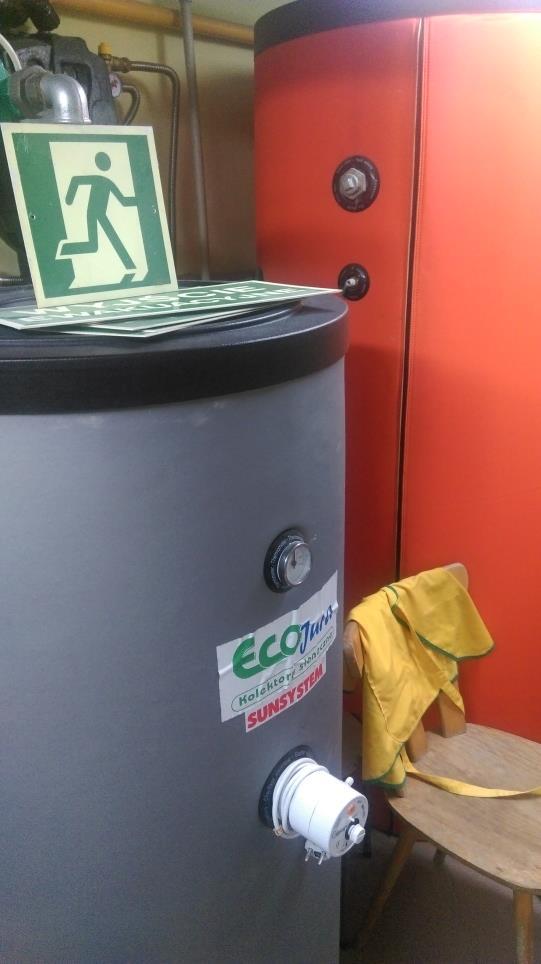

30 Audyt energetyczny budynku - załączniki Strona 6 z 8

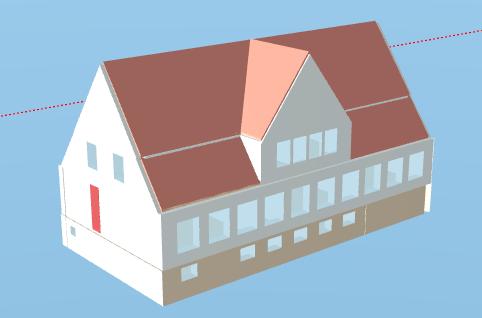

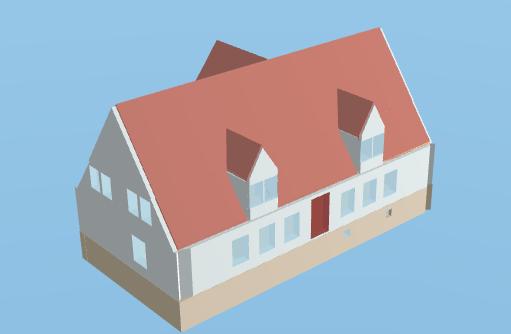

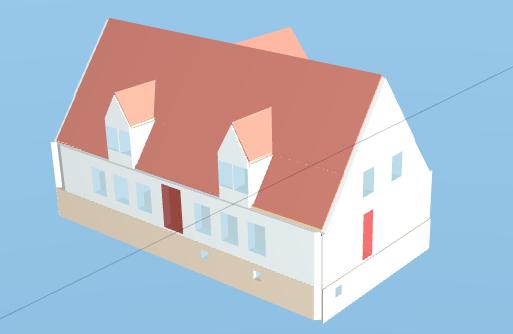

31 Audyt energetyczny budynku - załączniki MODELE 3D BUDYNKU Strona 7 z 8

32 Audyt energetyczny budynku - załączniki Strona 8 z 8

33 O5 O5 O8 O1 O1 O1 O1 O1 O1 Temat: Publiczna Szkoła Podstawowa Nr 2 Stowarzyszenia Przyjaciół Szkół Katolickich w Starem Bystrem Adres: StareBystre124,34-407StareBystre Skala: 1:100 Nrrysunku: 01 Przedmiotrysunku: Rzutpiwnic

34 O6 O6 O6 D1 O6 O6 O7 D O4 O2 O2 O2 O2 O2 O2 O2 O2 O2 O2 Temat: Publiczna Szkoła Podstawowa Nr 2 Stowarzyszenia Przyjaciół Szkół Katolickich w Starem Bystrem Adres: StareBystre124,34-407StareBystre Skala: 1:100 Nrrysunku: 02 Przedmiotrysunku: Rzutparteru

35 O3 O O3 O O O3 O3 O3 O3 O3 Temat: Publiczna Szkoła Podstawowa Nr 2 Stowarzyszenia Przyjaciół Szkół Katolickich w Starem Bystrem Adres: StareBystre124,34-407StareBystre Skala: 1:100 Nrrysunku: 03 Przedmiotrysunku: Rzutpoddasza

36 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Publiczna Szkoła Podstawowa Nr 2 SPSK W0-STAN ISTNIEJĄCY Miejscowość: Stare Bystre Adres: Stare Bystre 124, Stare Bystre Projektant: P. Gałek, E. Chyła, K. Szczotka Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna θ e : -22 C Średnia roczna temperatura zewnętrzna θ m,e : 6,9 C Stacja meteorologiczna: Zakopane Grunt: Rodzaj gruntu: Piasek lub żwir Pojemność cieplna: 2,000 MJ/(m 3 K) Głębokość okresowego wnikania ciepła δ: 3,167 m Współczynnik przewodzenia ciepła λ g : 2,0 W/(m K) Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 529,9 m 2 Kubatura ogrzewana budynku V H : 1357,6 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Całkowita projektowa strata ciepła Φ: W Nadwyżka mocy cieplnej Φ RH : 0 W Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 100,2 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 39,1 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące V infv : 126,7 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 1,2 Dopływające powietrze wentylacyjne V v : 1649,6 m 3 /h Średnia temperatura dopływającego powietrza θ v : -22,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Zakopane Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 1649,6 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 244,54 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 530 m 2 Kubatura ogrzewana budynku V H : 1357,6 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 461,5 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 128,2 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 180,1 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 5 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. θ min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do θ j,u Minimalna temperatura dyżurna θ j,u : 16 C Obliczaj straty do pomieszczeń w sąsiednich Strona 1 Audytor OZC SANKOM Sp. z o.o.

37 Wyniki - Ogólne budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metodą uproszczoną: Tak Tak Nie Domyślne dane do obliczeń: Typ budynku: Szkolny Typ konstrukcji budynku: Ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonięcia budynku: Średnie osłonięcie Domyślne dane dotyczące wentylacji: System wentylacji: Naturalna Temperatura powietrza nawiewanego θ su : C Temperatura powietrza kompensacyjnego θ c : 2 C Domyślne dane dotyczące rekuperacji i recyrkulacji: Temperatura dopływającego powietrza θ ex,rec : 2 C Projektowa sprawność rekuperacji η recup : 7 % Sezonowa sprawność rekuperacji η E,recup : 49,0 % Projektowy stopień recyrkulacji η recir : % Sezonowy stopień recyrkulacji η E,recir : % Geometria budynku: Rzędna poziomu terenu: 665,00 m Domyślna rzędna podłogi L f : m Rzędna wody gruntowej: 660 m Domyślna wysokość kondygnacji H: m Domyślna wys. pomieszczeń w świetle stropów H i : m Pole powierzchni podłogi na gruncie A g : 100 m 2 Obwód podłogi na gruncie w świetle ścian zewn. P g : 40 m Obrót budynku: Bez obrotu Statystyka budynku: Liczba kondygnacji: 3 Liczba stref budynku: Liczba grup pomieszczeń: 4 Liczba pomieszczeń: 31 Strona 2

38 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Bilans energii cieplnej - W sezonie Energia cieplna [GJ] QD 190,43 Qiw 55,54 Qg 3,78 Qve 231,49 Qsol -165,37 QH,nd 244, Qint -200,53 QD Qiw Qg Qve Qsol Qint QH,nd Bil Miesiąc L d,m T em,m Q D Q iw Q g Q ve η H,gn Q sol Q int Q H,nd C m H tr,adj H ve,adj τ H a H dni C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok kj/k W/K W/K h Styczeń 31-2,8 26,72 8,09 0,32 31,77 0,918 7,41 17,03 44, ,4 628,84 562, ,14 Luty 28-2,3 23,56 7,12 0,29 31,01 0,920 8,26 15,38 40, ,4 628,87 562, ,14 Marzec 31 1,1 21,75 6,50 0,32 25,86 0,852 12,22 17,03 29, ,4 629,03 562, ,14 Kwiecień 30 5,0 16,24 4,75 0,31 19,95 0,758 16,19 16,48 16, ,4 629,32 562, ,14 Maj 31 9,8 10,66 2,95 0,32 12,67 0,562 20,89 17,03 5, ,4 629,98 562, ,14 Czerwiec 30 12,7 6,74 1,72 0,31 8,28 0,399 22,29 16,48 1, ,4 630,79 562, ,14 Lipiec 31 14,3 4,92 1,12 0,32 5,86 0,294 22,65 17,03 0, ,4 631,60 562, ,14 Sierpień 31 13,1 6,45 1,61 0,32 7,67 0,395 19,89 17,03 1, ,4 630,96 562, ,14 Wrzesień 30 11,2 8,59 2,31 0,31 10,55 0,564 14,12 16,48 4, ,4 630,30 562, ,14 Październik 31 4,6 17,29 5,07 0,32 20,55 0,810 9,96 17,03 21, ,4 629,29 562, ,14 Listopad 30 1,5 20,55 6,13 0,31 25,25 0,882 5,78 16,48 32, ,4 629,06 562, ,14 Grudzień 31-3,0 26,97 8,17 0,32 32,07 0,928 5,71 17,03 46, ,4 628,84 562, ,14 W sezonie 365 5,5 190,43 55,54 3,78 231,49 0, ,37 200,53 244, ,4 629,37 562, ,14 Strona 3

39 Wyniki - Zestawienie strat energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie strat energii cieplnej Ściana zewnętrzna przy gruncie 0 % Ściana wewnętrzna 0 % Ściana zewnętrzna 20,9 % Strop pod nieogrz. poddaszem 12,8 % Podłoga Strop ciepło w na piwnicy gruncie do góry 0,1 0 % % Dach % Okno zewnętrzne 11 % Drzwi zewnętrzne 1,8 % Ciepło na wentylację 53,4 % 1,8 % Drzwi zewnętrzne 11 % Okno zewnętrzne % Dach % Podłoga na gruncie 0,1 % Podłoga w piwnicy 0 % Strop ciepło do góry 12,8 % Strop pod nieogrz. poddaszem 0 % Ściana zewnętrzna przy gruncie 0 % Ściana wewnętrzna 20,9 % Ściana zewnętrzna 53,4 % Ciepło na wentylację Opis GJ/Rok kwh/rok % Drzwi zewnętrzne 7, ,8 Okno zewnętrzne 47, ,0 Dach 0,10 28 Podłoga na gruncie 0,17 46 Podłoga w piwnicy 0, ,1 Strop ciepło do góry 0 0 Strop pod nieogrz. poddaszem 55, ,8 Ściana zewnętrzna przy gruncie 4 11 Ściana wewnętrzna 0 0 Ściana zewnętrzna 90, ,9 Ciepło na wentylację 231, ,4 Razem 433, Strona 4
