Skrypt z konferencji Akustyka - czy to sztuka?

Transkrypt

1 Skrypt z konferencji Akustyka - czy to sztuka? ASP Warszawa, 11 października 2018 r. I. Dźwięk ma znaczący wpływ na ludzi. Zaprośmy więc naturę do środka. Tak wygląda nasze środowisko naturalne. Setkom tysięcy lat ewolucji zawdzięczamy słuch przystosowany do doskonałego słyszenia w naturalnych warunkach. Wystarczy się zastanowić kiedy jesteśmy w lesie, możemy dokładnie określić skąd docierają do nas dźwięki. Dodatkowo jesteśmy w stanie stwierdzić czy jest to uspokajający szum płynącego strumienia, czy wprowadzający natychmiast w stan gotowości odgłos łamanej gałązki lub zrywającej się nagle do lotu chmary ptaków. Setki tysięcy lat ewolucji a jednak dziś ponad 90% naszego czasu spędzamy gdzieś zupełnie indziej we wnętrzach, czyli środowisku nie do końca zaprojektowanym przez naturę do życia. Właśnie dlatego i właśnie po to istnieje Ecophon aby sprawić, by środowisko akustyczne we wnętrzu przypominało to, które widać na przedstawionym obrazie. By każdy mógł czuć się dobrze i produktywnie w swojej pracy. Aby można było bez wysiłku komunikować się między sobą. Aby to osiągnąć używamy materiałów dźwiękochłonnych. Oprócz tego, że nasze panele z wełny szklanej mają doskonałe właściwości akustyczne, spełniają także najbardziej wymagające standardy i światowe certyfikacje jakości powietrza we wnętrzach. Misją firmy Ecophon jest to, aby tworzyć we wnętrzach lepsze środowisko dla oczu, uszu i umysłu. 1(12)

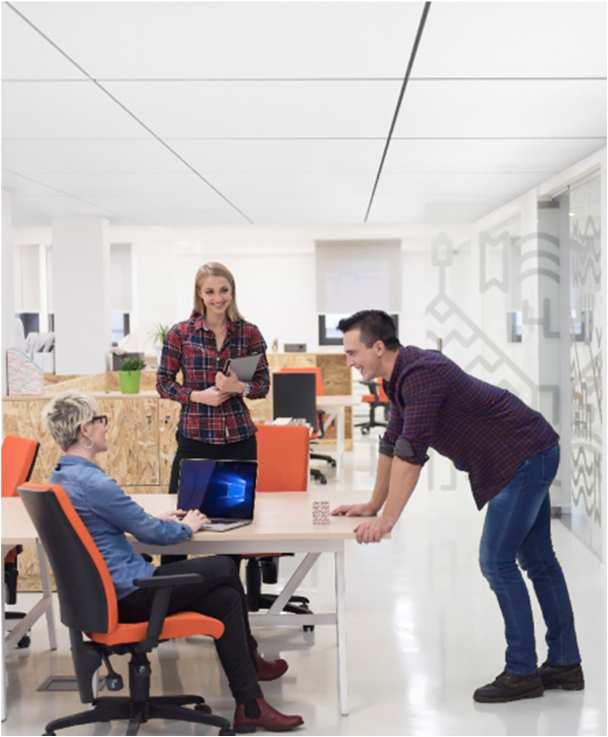

2 II. Prawidłowa akustyka wnętrz ma kluczowe znaczenie W zależności od funkcji pomieszczenia dobrze zaprojektowana akustyka wpływa na wydajność, zdolność pracy w koncentracji, na wyniki w nauce, czy sprawniejszą rekonwalescencję. Badania wykazują wymierne korzyści: (wszystkie powyższe dane pochodzą z opublikowanych badań naukowych) Biura: 30% mniejszy poziom stresu 66% większe zaangażowanie Do 50 % lepsza efektywność wykonywania zadań wymagających koncentracji Mniej nieobecności w pracy spowodowanych chorobą Edukacja: O 25% lepsza zrozumiałość mowy, zwiększona wyrazistość głosu O 5-7% lepsze oceny ze sprawdzianów Lepsza pamięć robocza Zmniejszony poziom stresu Puls nauczycieli niższy średnio o 10 uderzeń na minutę Służba zdrowia: O 40% wyższa jakość snu O 67% niższa potrzeba użycia dodatkowych leków Mniejsze poziomy stresu Obniżone ciśnienie krwi Lepsze samopoczucie personelu, zwiększenie produktywności i satysfakcji z wykonywanej pracy 2(12)

3 III. Jedną z metod projektowania akustyki wnętrz jest Activity Based Acoustic Design. Aby dobrać odpowiednie dla sytuacji i środowiska rozwiązanie akustyczne należy odpowiedzieć na trzy podstawowe grupy pytań: Co będą robić ludzie przebywający w danej strefie lub pomieszczeniu? Rozmawiać przez telefon, pracować w grupie czy pracować w skupieniu przy komputerach? Nauczać w formie wykładu, zajęć praktycznych lub sportowych? Odpoczywać i regenerować się albo leczyć pacjentów w stanie krytycznym? Kim są osoby wykonujące zadania? Czy jest ich wielu, w jakim są wieku? Czy mają szczególne potrzeby? Czy pomieszczenie jest duże czy małe? Gdzie jest usytuowane w budynku? Czy będzie wykończone twardymi materiałami? Czy znajdują się tam wentylatory, projektory lub inne hałaśliwe urządzenia? IV. Oryginalna przestrzeń akustyczna i jeszcze większe możliwości projektowe z nowymi rozwiązaniami Ecophon Solo TM Rodzina Ecophon Solo TM aktualnie zawiera: Ecophon Solo Square Ecophon Solo Rectangle Ecophon Solo Rectangle Line Ecophon Solo Circle Ecophon Solo Circle XL Ecophon Solo Baffle Ecophon Solo Baffle ZigZag Ecophon Solo Baffle Wave Ecophon Solo Baffle Wall Ecophon Solo Freedom 3(12)

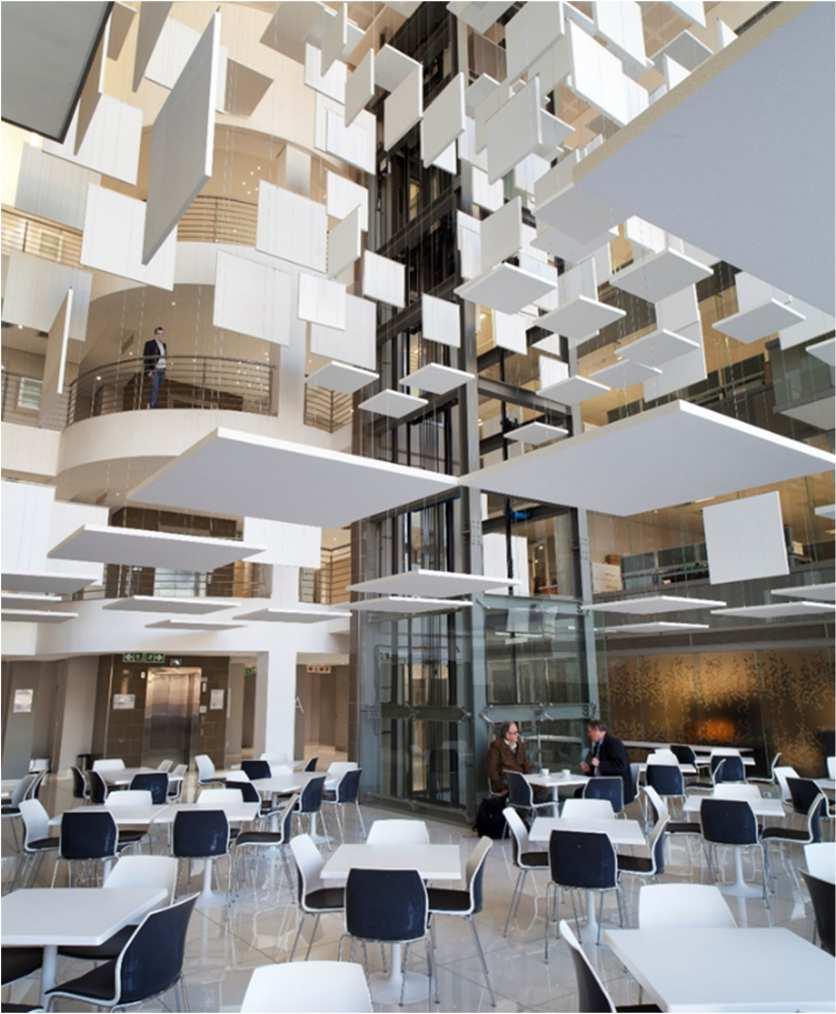

4 Wybrane schematy techniczne Ecophon Solo TM Ecophon Solo Square Ecophon Solo Rectangle Line 4(12)

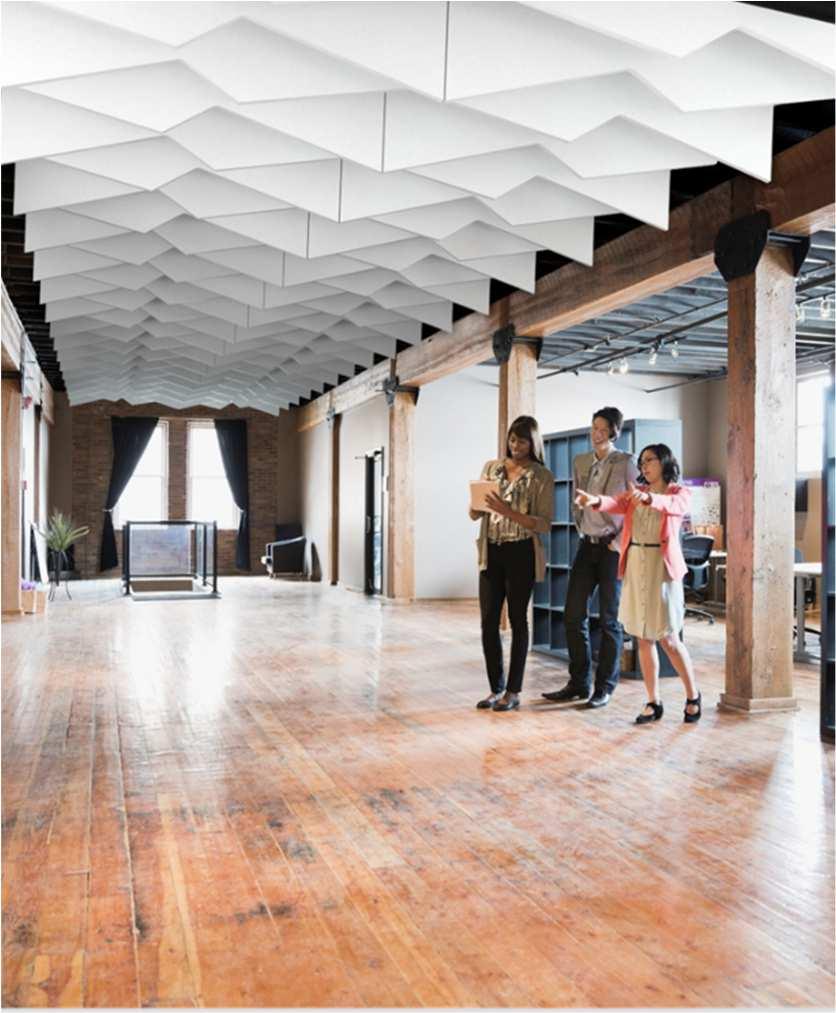

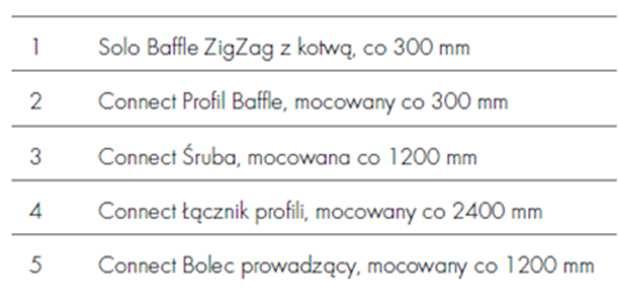

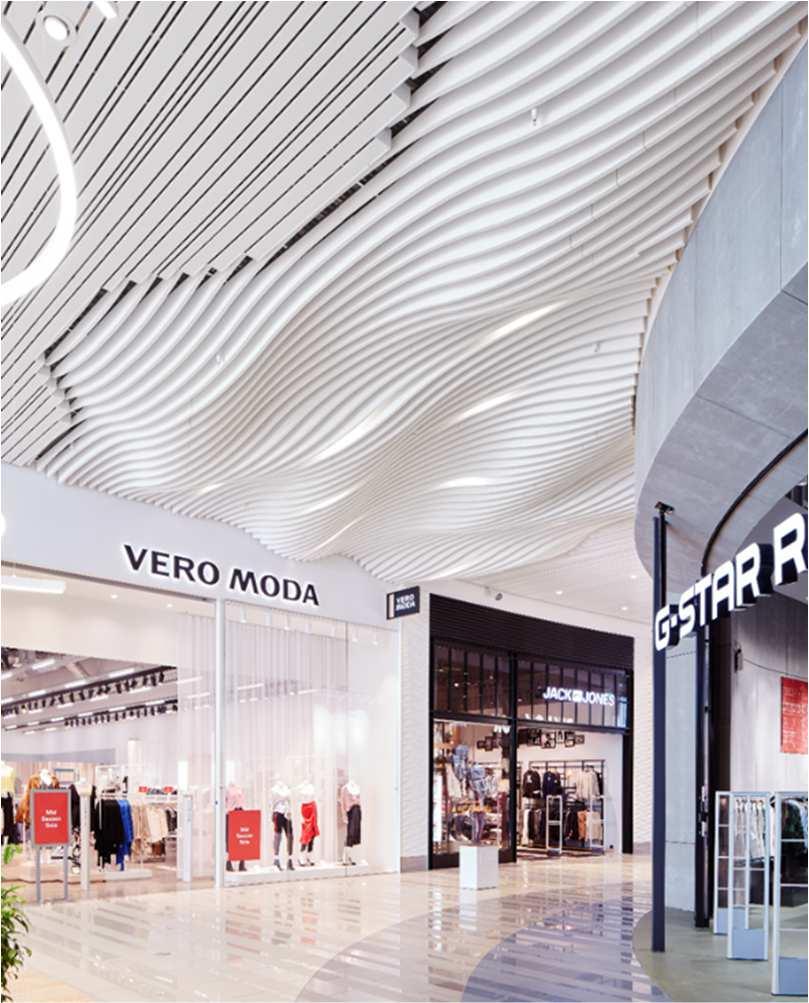

5 Ecophon Solo Baffle ZigZag Ecophon Solo Baffle Wave 5(12)

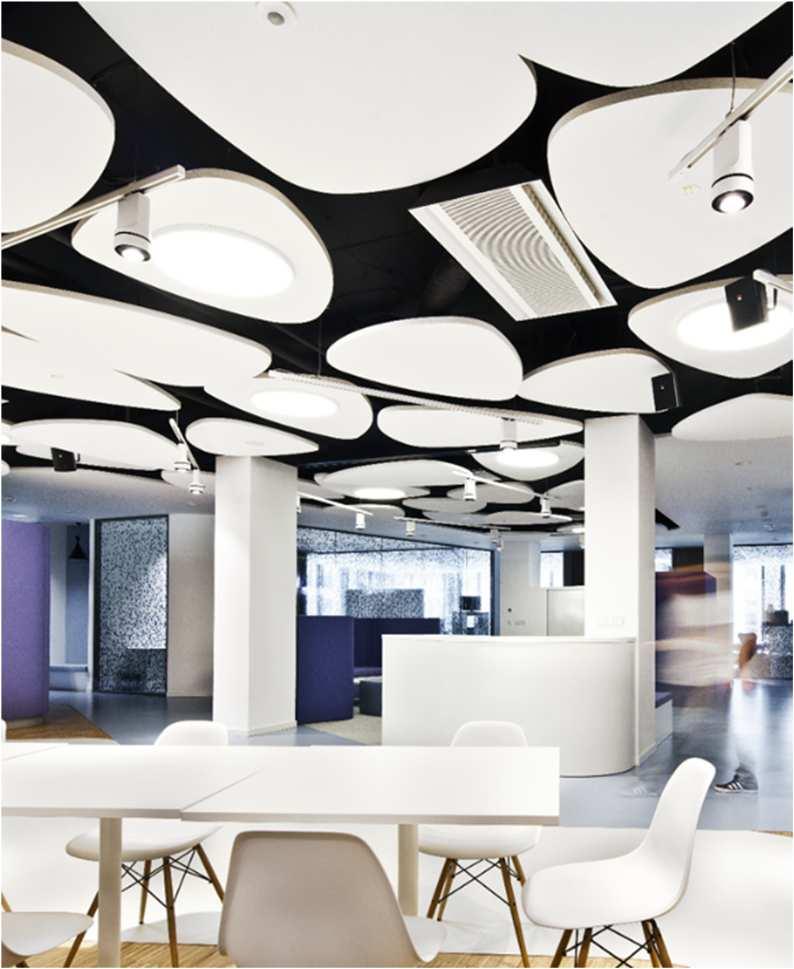

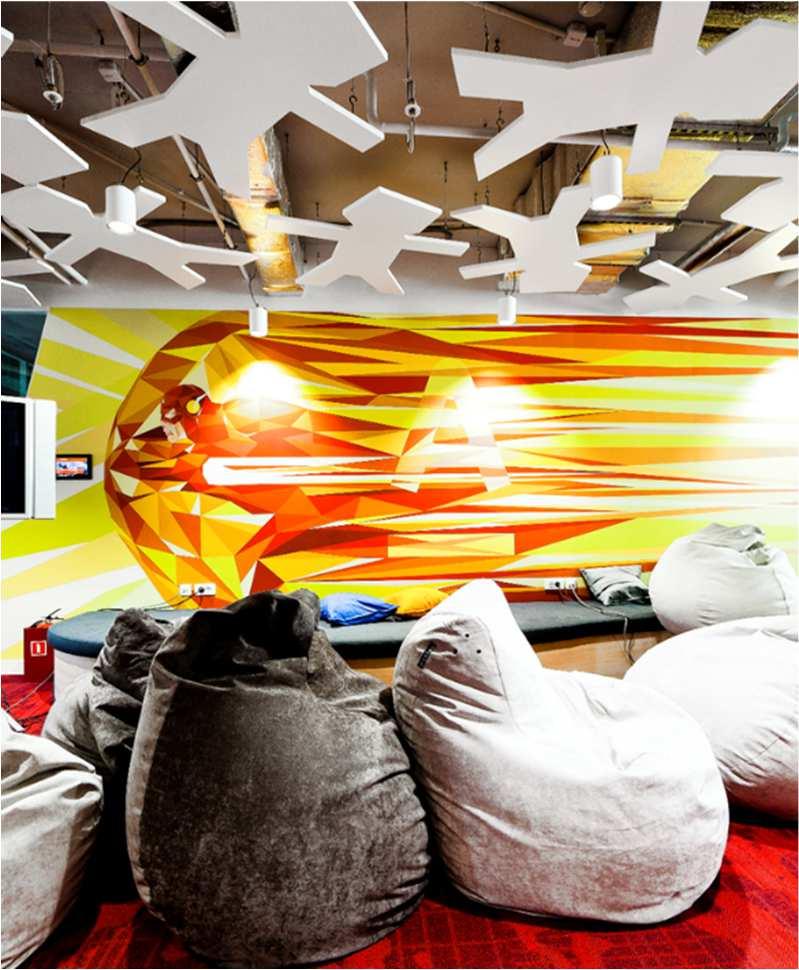

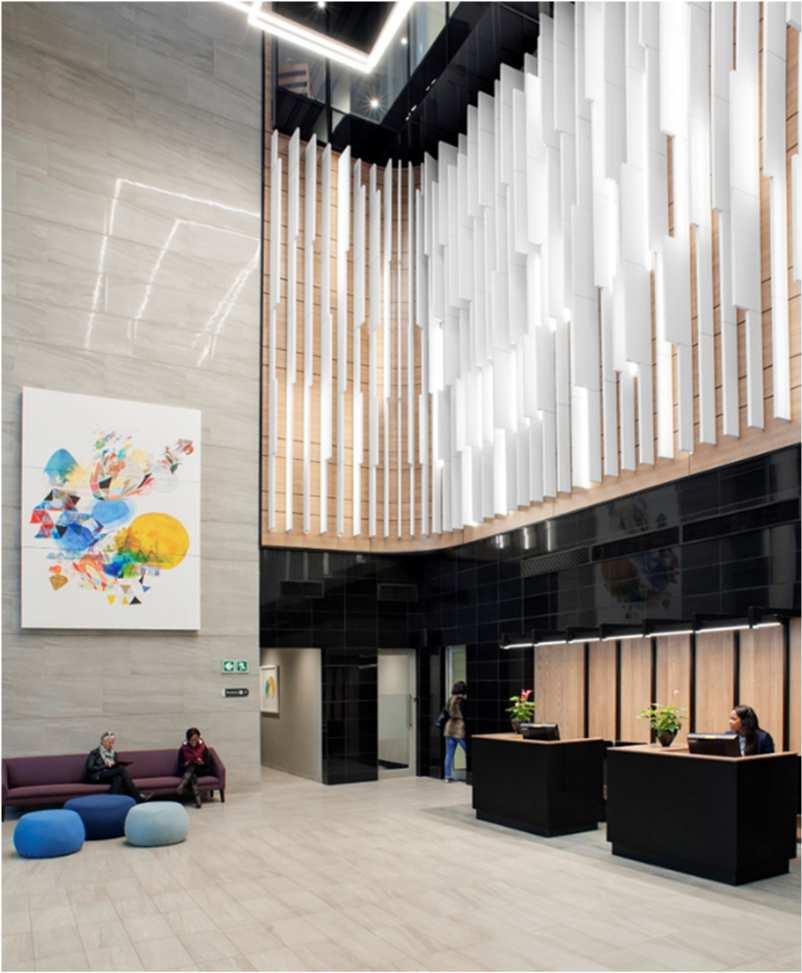

6 Ecophon Solo Baffle Wall Ecophon Solo Freedom Stwórz swój własny niepowtarzalny kształt 6(12)

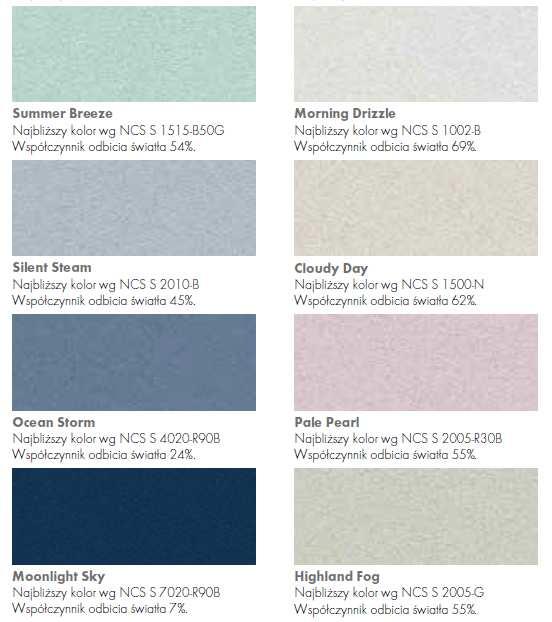

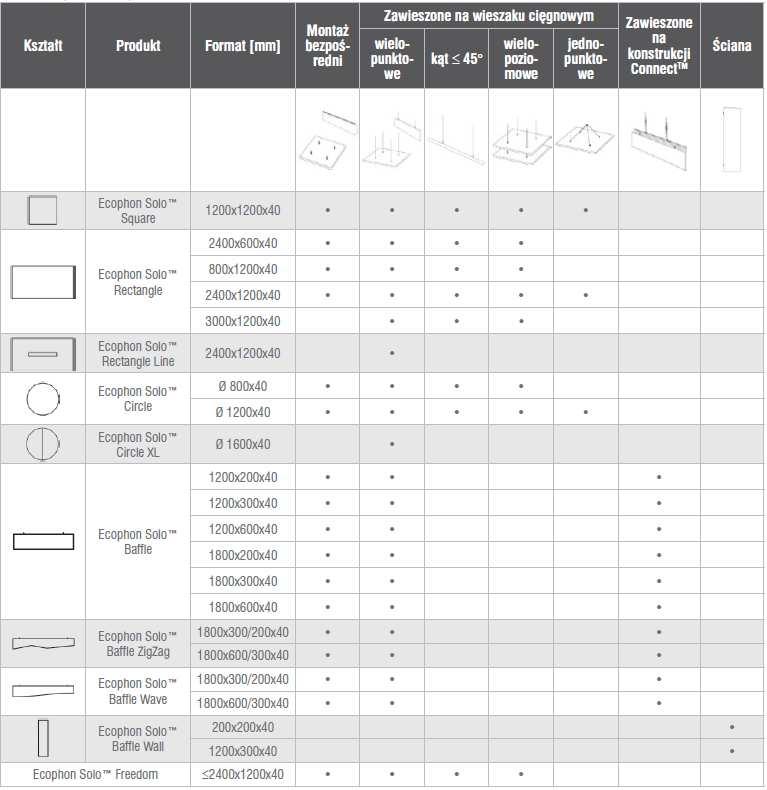

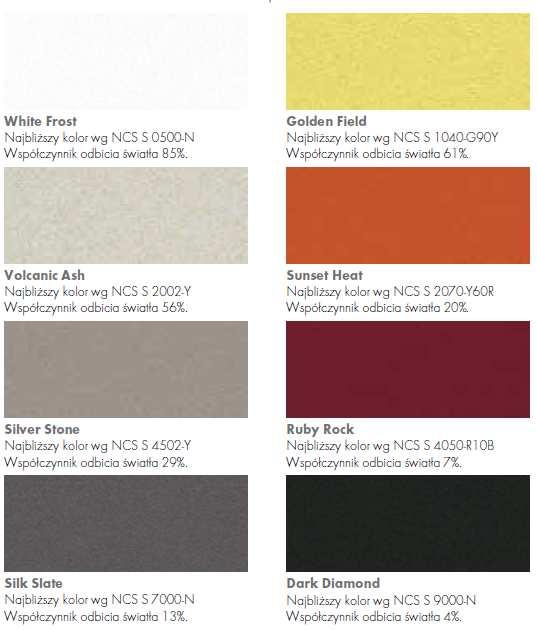

7 Kolorystyka: Tab.1: Kompletna oferta Ecophon Solo TM Prezentację pkt. I - IV wygłosili: Wojciech Jórga, wojciech.jorga@saint-gobain.com Johan Gross, johan.gross@ecophon.se Biuro Ecophon Polska w Warszawie, tel.: , 7(12)

8 V. Prezentacja: Kształtowanie akustyki wnętrz przy pomocy elementów wolnowiszących (Magda Szubert, Ecophon Saint-Gobain) Użytkownicy biur coraz częściej zwracają uwagę na problem hałasu i jego wpływ na produktywność. Na hałas narzekają pracownicy zarówno klasycznych biur open space, jak i tych o zróżnicowanej powierzchni z elementami Activity Based Workplace. Jest to najbardziej uciążliwy czynnik pracy w biurach, od którego zależy ocena biura jako miejsca sprzyjającego produktywnej pracy 1, 2. Uwzględnienie akustyki na etapie projektowania biura pozwala zapewnić w pełni funkcjonalną, nowoczesną powierzchnię biurową. Jasne wytyczne do projektowania daje nowa norma (przywołana w Warunkach Technicznych) PN-B : określającą wymagania, jakie powinny spełnić pomieszczenia, by ograniczyć w nich hałas pogłosowy. Wytyczne są zróżnicowane w zależności od typu i funkcji pomieszczeń. Jedną z opisanych grup stanowią przestrzenie biurowe i na nich się skupimy. a. Wymagania nowej normy - biura open space Dla biura open space norma określa minimalną całkowitą chłonność akustyczną pomieszczenia w odniesieniu do jego powierzchni. Wynika to z bezpośredniej zależności między tym, jak wnętrze jest wykończone i wyposażone a tym, czy pomieszczenie wzmacnia dźwięki w nim generowane czy je wytłumia. W pomieszczeniu z wykładziną, ale odkrytym stropem lub sufitem podwieszanym o niskich parametrach pochłaniania dźwięku odgłosy rozmów są wzmacniane przez odbicia fal dźwiękowych od twardo wykończonych powierzchni. Rozmowy są głośniejsze i będą przeszkadzać większej liczbie osób. Co istotne, całkowitą chłonność akustyczną pomieszczenia można łatwo oszacować na etapie projektowania biura lub zweryfikować we wnętrzach już funkcjonujących. Przy obliczaniu całkowitej chłonności akustycznej bierze się pod uwagę parametry pochłaniania dźwięku materiałów użytych do wykończenia podłogi, ścian i sufitu. Uwzględnia się również meble, najczęściej ich chłonność akustyczna podawana jest na sztukę. Współczynniki pochłaniania dla danego materiału mnoży się przez jego powierzchnię w m2. Otrzymany wynik porównuje się ze wskazaniami normy. Pomieszczenie A/1 m 2 Biura open space 1,1 Call centra 1,3 Tab. 2: Wymagania normy PN-B dla pomieszczeń typu open space są określone dla pasm oktawowych 500,1000,2000 Hz. Dotyczy pomieszczeń wykończonych, umeblowanych, bez obecności ludzi. 1 Raport BPO i Centra Usług Wspólnych: Pracownicy sektora zabierają głos w sprawie swojego miejsca pracy. JLL, Skanska, The Next 250K, Leesman, listopad (12)

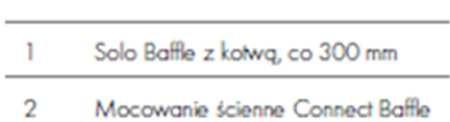

9 b. Zastosowanie Ecophon Solo Rectangle, Square, Circle w open space (pomieszczenie o wysokości nie przekraczającej 3,2m, z wykłądziną na podłodze i typowym umeblowaniem) By spełnić wymagania normy i zapewnić komfort pracownikom open space, panele wolnowiszące Ecophon Solo powinny być równomiernie rozmieszczone, z zachowaniem cm odstępu między płytami, a sumaryczna powierzchnia płyt powinna stanowić ekwiwalent 55% powierzchni pomieszczenia (wliczając w to ciągi komunikacyjne biegnące wzdłuż stanowisk pracy). Na ścianach (najlepiej tych najbliżej stanowisk pracy) powinny się znaleźć panele ścienne Ecophon Akusto Wall lub Ecophon Akusto One. Sumaryczna powierzchnia paneli ściennych powinna wynieść ok 5% powierzchni pomieszczenia. c. Zastosowanie Ecophon Solo Baffle w open space (pomieszczenie o wysokości nie przekraczającej 3,2m, z wykłądziną na podłodze i typowym umeblowaniem). By spełnić wymagania normy i zapewnić komfort, Ecophon Solo Baffle powinny być rozmieszczone w rzędach, między którymi odległość nie przekracza wysokości baffla (odstęp wynoszący 300 mm między rzędami baffli o wysokości 300 mm, odstęp wynoszący 200 mm między rzędami baffli o wysokości 200 mm). Rzędy baffli powinny być rozmieszczone na min 80% powierzchni sufitu. Na ścianach (najlepiej tych najbliżej stanowisk pracy) powinny się znaleźć panele ścienne Ecophon Akusto Wall lub Ecophon Akusto One. Sumaryczna powierzchnia paneli ściennych powinna wynieść ok 10% powierzchni pomieszczenia. Powyższe wskazania dotyczą biur open space, dla biur call center zaleca się indywidualną analizę. d. Akustyka open space a meble Zapewnienie lepszej akustyki w biurze mogą wspierać meble - wysokie sofy czy dźwiękochłonne ścianki nabiurkowe lub wolnostojące. Odpowiednio dobrane, ograniczają zasięg dźwięku w biurze, zapewniając większą prywatność. Meble uwzględnia się przy obliczaniu chłonności akustycznej pomieszczenia, jednak one same dostarczają jej zbyt mało, by spełnić wymagania normy i zapewnić prywatność rozmów. Jeśli nad ścianką będzie się znajdował żelbetowy sufit, fale dźwiękowe odbiją się od jego twardej powierzchni i hałas przedostanie się dalej. 9(12)

10 e. Wymagania nowej normy sale konferencyjne i inne pomieszczenia W przypadku sal konferencyjnych, sal spotkań i innych pomieszczeń do prezentacji słownych celem jest zapewnienie dobrej zrozumiałości mowy i dlatego norma określa maksymalny czas pogłosu. Pomieszczenie Wymaganie Kubatura [m 3 ] Czas pogłosu T [s] Wskaźnik transmisji mowy STI Sale konferencyjne, do telekonferencji, budki telefoniczne 500 0,8 > 500 do ,0 > Określić indywidualnie 0,60 d Określić indywidualnie Tab. 3: Wymagania normy PN-B dla sal konferencyjnych i innych pomieszczeń do prezentacji słownych. Wymagania powinny być spełnione dla każdego z pasm częstotliwości: 250, 500, 1000, 2000, 4000 i 8000 Hz f. Zastosowanie elementów wolnowiszących Ecophon Solo lub Ecophon Solo Baffle w salach konferencyjnych (pomieszczenie o wysokości nie przekraczającej 3,2m, z wykłądziną na podłodze i typowym umeblowaniem) W salach konferencyjnych i salach spotkań najłatwiej spełnić wymagania normy i zapewnić komfort stosując elementy wolnowiszące na suficie na podobnej zasadzie co w open space. By w praktyce zapewnić odpowiednio krótki czas pogłosu konieczne jest zastosowanie dźwiękochłonnych paneli ściennych. Przynajmniej jedna z nich, a najlepiej dwie przylegające do siebie, powinny być pokryte materiałem silnie dźwiękochłonnym Ecophon Akusto Wall A, C lub Akusto One. Wymagania względem innych pomieszczeń biurowych wymienionych w normie gabinetów i holi wejściowych są oparte także o maksymalne czasy pogłosu. Najłatwiej spełnić te wymagania stosując panele wolnowiszące lub baffle na podobnych zasadach co w biurze open space. Przy typowym umeblowaniu, zastosowanie na suficie materiału dźwiękochłonnego wystarcza do uzyskania odpowiedniego czasu pogłosu i zastosowanie paneli ściennych nie jest konieczne. 10(12)

11 g. Norma PN-B a certyfikacja WELL. Jak pokazują projekty referencyjne, spełnienie wymagań polskiej normy PN-B pozwala spełnić wymagania dotyczące akustyki wnętrz certyfikacji WELL. Najważniejszym efektem jest jednak większe zadowolenie pracowników w pierwszym w Polsce biurze, które uzyskało certyfikację WELL, 68% pracowników jest zadowolonych z poziomów dźwięku w biurze 3. Co ważne, są to pracownicy open space. Ecophon Solo Rectangle w BuroHappold w Warszawie, pierwsze biuro certyfkowane w systemie WELL. Kontakt do autorki prezentacji pkt. V: Magda Szubert, magda.szubert@saint-gobain.com 3 Badania Comfortmeter w BuroHappold, (12)

12 VI. Prezentacja: The IT company who went up a hill but came down a mountain (Anicee Bauer, Design Researcher, D/DOCK) With the intention to restore the work-life balance of office workers, Design Studio D/DOCK developed the Healing Offices concept, a design philosophy that focuses on the health and happiness of employees. The concept was developed according to the evidence-based design method, which implies the use of scientific research to achieve the best possible outcomes for people. In order to gather data about how the investment in the Healing Offices approach pays off financially (higher productivity and lower sick leave), D/DOCK s research branch developed a holistic evaluation method relating outcome variables like engagement and health to physical design elements, making the physical work environment a powerful tool to help achieve company goals. will present the Healing Offices concept, thereby focusing on the effectiveness of Biophilic Design and other design qualities. Further insights were given into the first post occupancy evaluation case study, showing if and how factors like comfort, health, connectedness or engagement are affected by the (quality of the) environment. The presentation elaborated on the lessons learned regarding research methods as well as regarding the extent to which physical design elements and organizational policy and work culture contribute to people s well-being. 12(12)
