1 Instrukcja montażu PODPORY EP

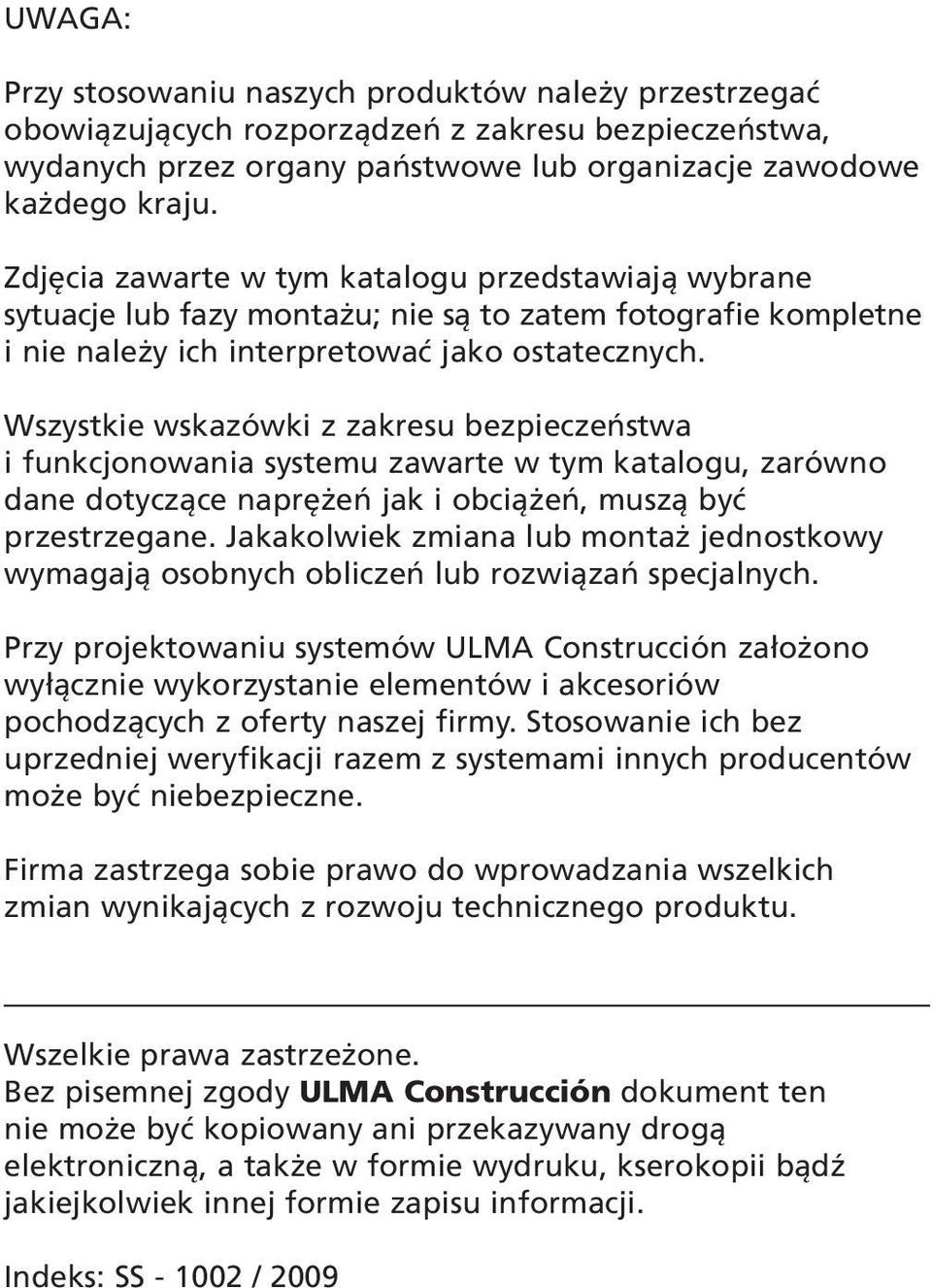

2 UWAGA: Przy stosowaniu naszych produktów należy przestrzegać obowiązujących rozporządzeń z zakresu bezpieczeństwa, wydanych przez organy państwowe lub organizacje zawodowe każdego kraju. Zdjęcia zawarte w tym katalogu przedstawiają wybrane sytuacje lub fazy montażu; nie są to zatem fotografie kompletne i nie należy ich interpretować jako ostatecznych. Wszystkie wskazówki z zakresu bezpieczeństwa i funkcjonowania systemu zawarte w tym katalogu, zarówno dane dotyczące naprężeń jak i obciążeń, muszą być przestrzegane. Jakakolwiek zmiana lub montaż jednostkowy wymagają osobnych obliczeń lub rozwiązań specjalnych. Przy projektowaniu systemów ULMA założono wyłącznie wykorzystanie elementów i akcesoriów pochodzących z oferty naszej firmy. Stosowanie ich bez uprzedniej weryfikacji razem z systemami innych producentów może być niebezpieczne. Firma zastrzega sobie prawo do wprowadzania wszelkich zmian wynikających z rozwoju technicznego produktu. Wszelkie prawa zastrzeżone. Bez pisemnej zgody ULMA dokument ten nie może być kopiowany ani przekazywany drogą elektroniczną, a także w formie wydruku, kserokopii bądź jakiejkolwiek innej formie zapisu informacji. Indeks: SS / 2009

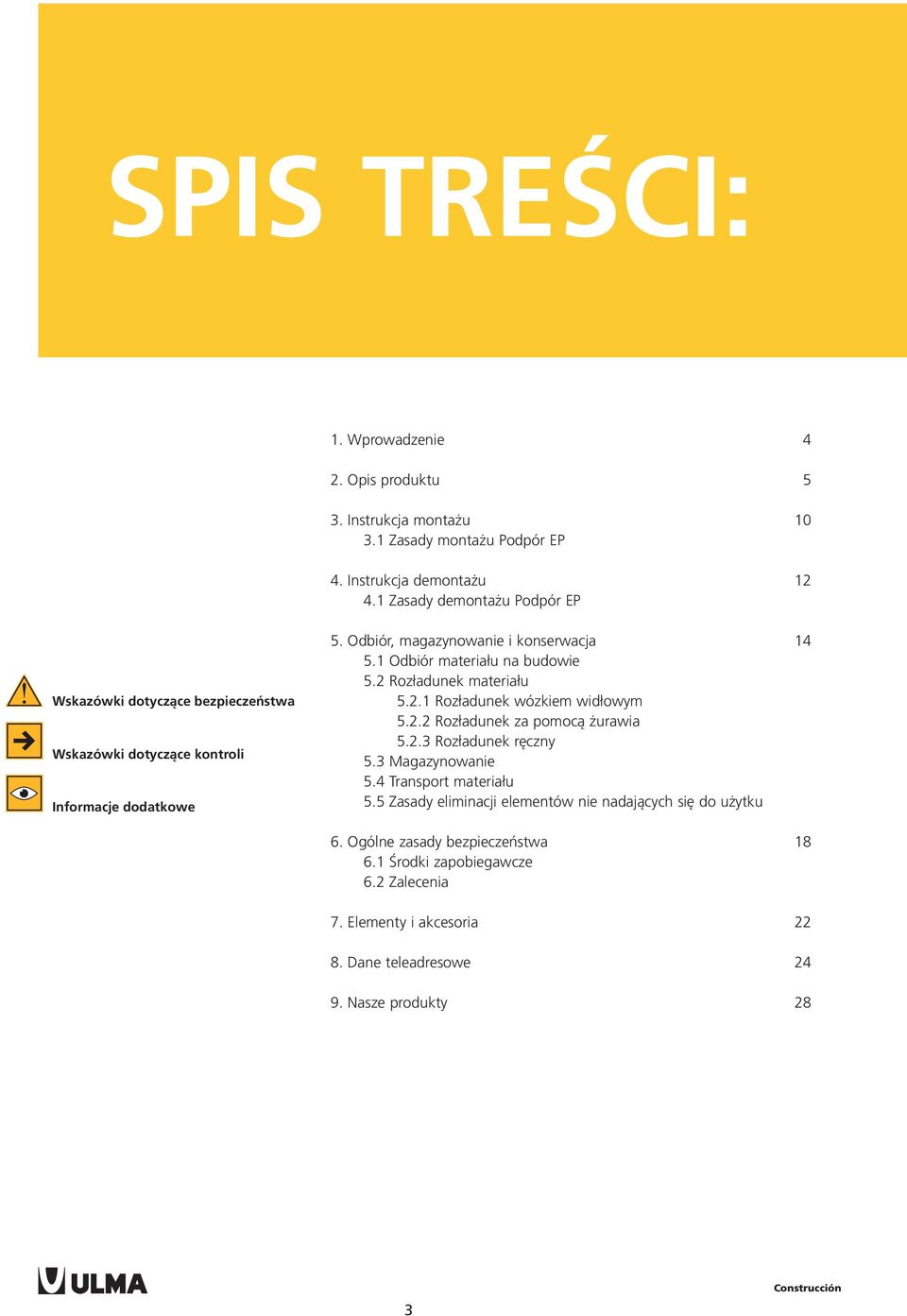

3 SPIS TREŚCI: 1. Wprowadzenie 4 2. Opis produktu 5 3. Instrukcja montażu Zasady montażu Podpór EP 4. Instrukcja demontażu Zasady demontażu Podpór EP Wskazówki dotyczące bezpieczeństwa Wskazówki dotyczące kontroli Informacje dodatkowe 5. Odbiór, magazynowanie i konserwacja Odbiór materiału na budowie 5.2 Rozładunek materiału Rozładunek wózkiem widłowym Rozładunek za pomocą żurawia Rozładunek ręczny 5.3 Magazynowanie 5.4 Transport materiału 5.5 Zasady eliminacji elementów nie nadających się do użytku 6. Ogólne zasady bezpieczeństwa Środki zapobiegawcze 6.2 Zalecenia 7. Elementy i akcesoria Dane teleadresowe Nasze produkty 28 3

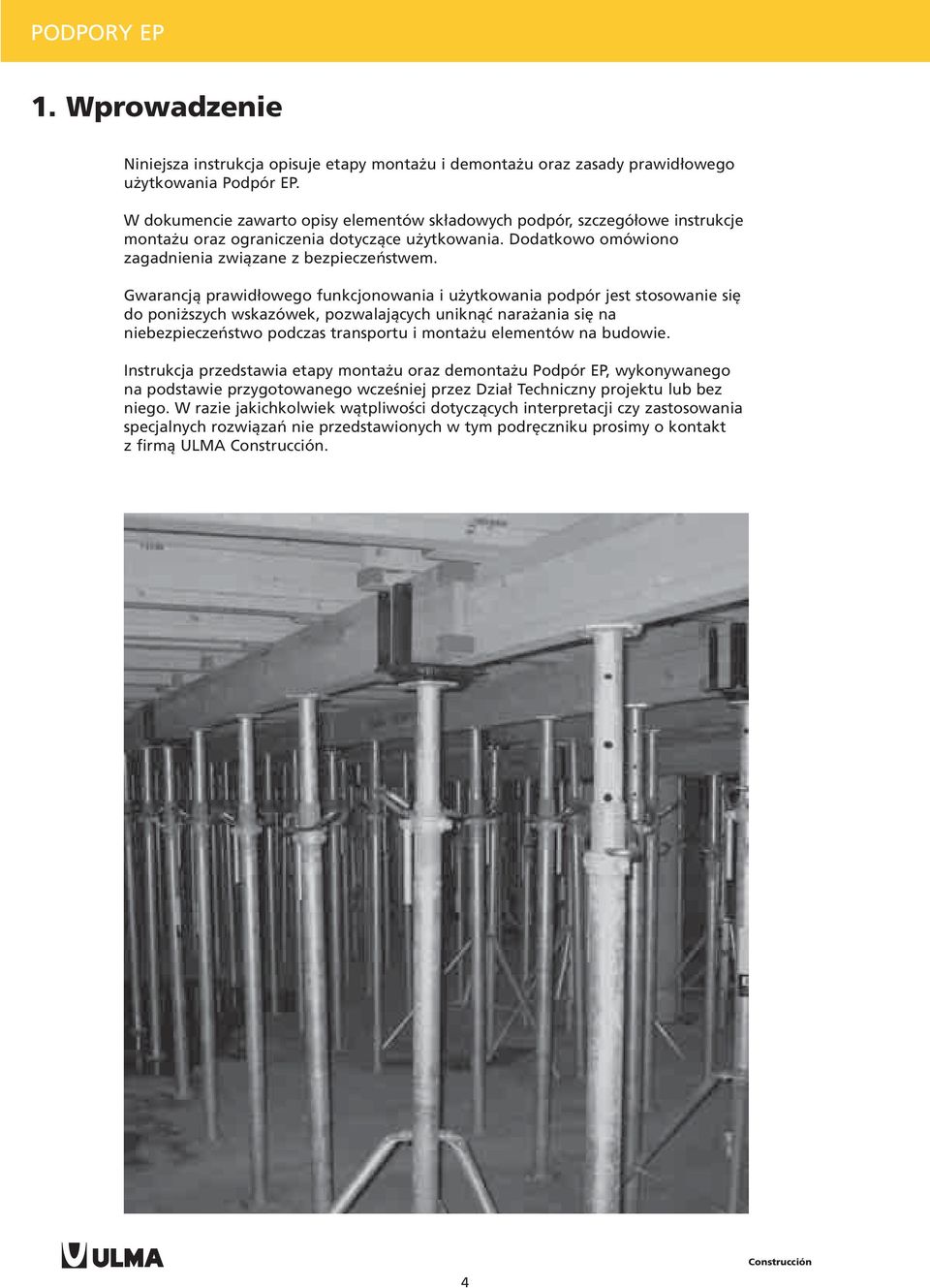

4 PODPORY EP 1. Wprowadzenie Niniejsza instrukcja opisuje etapy montażu i demontażu oraz zasady prawidłowego użytkowania Podpór EP. W dokumencie zawarto opisy elementów składowych podpór, szczegółowe instrukcje montażu oraz ograniczenia dotyczące użytkowania. Dodatkowo omówiono zagadnienia związane z bezpieczeństwem. Gwarancją prawidłowego funkcjonowania i użytkowania podpór jest stosowanie się do poniższych wskazówek, pozwalających uniknąć narażania się na niebezpieczeństwo podczas transportu i montażu elementów na budowie. Instrukcja przedstawia etapy montażu oraz demontażu Podpór EP, wykonywanego na podstawie przygotowanego wcześniej przez Dział Techniczny projektu lub bez niego. W razie jakichkolwiek wątpliwości dotyczących interpretacji czy zastosowania specjalnych rozwiązań nie przedstawionych w tym podręczniku prosimy o kontakt z firmą ULMA. 4

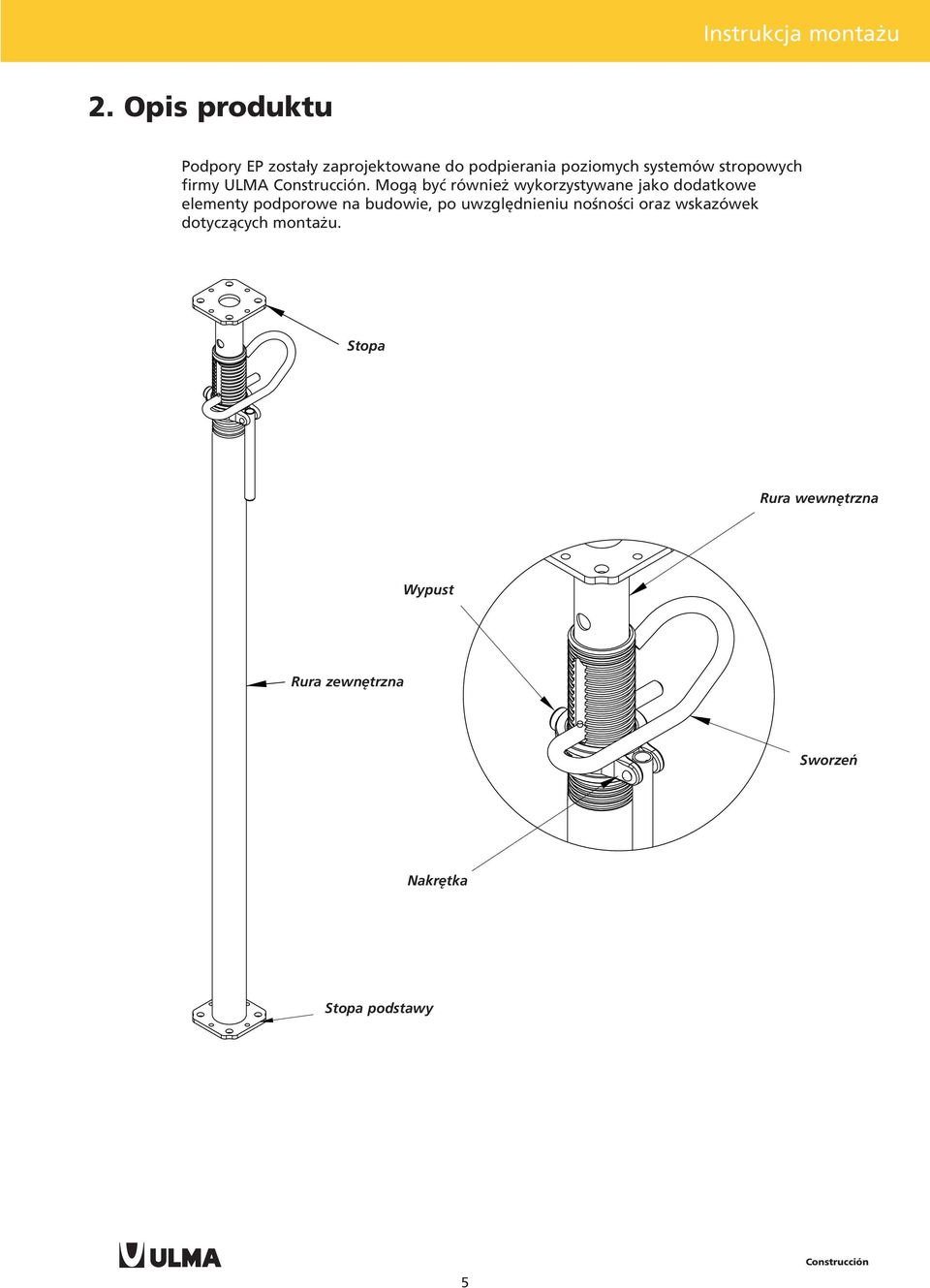

5 Instrukcja montażu 2. Opis produktu Podpory EP zostały zaprojektowane do podpierania poziomych systemów stropowych firmy ULMA. Mogą być również wykorzystywane jako dodatkowe elementy podporowe na budowie, po uwzględnieniu nośności oraz wskazówek dotyczących montażu. Stopa Rura wewnętrzna Wypust Rura zewnętrzna Sworzeń Nakrętka Stopa podstawy 5

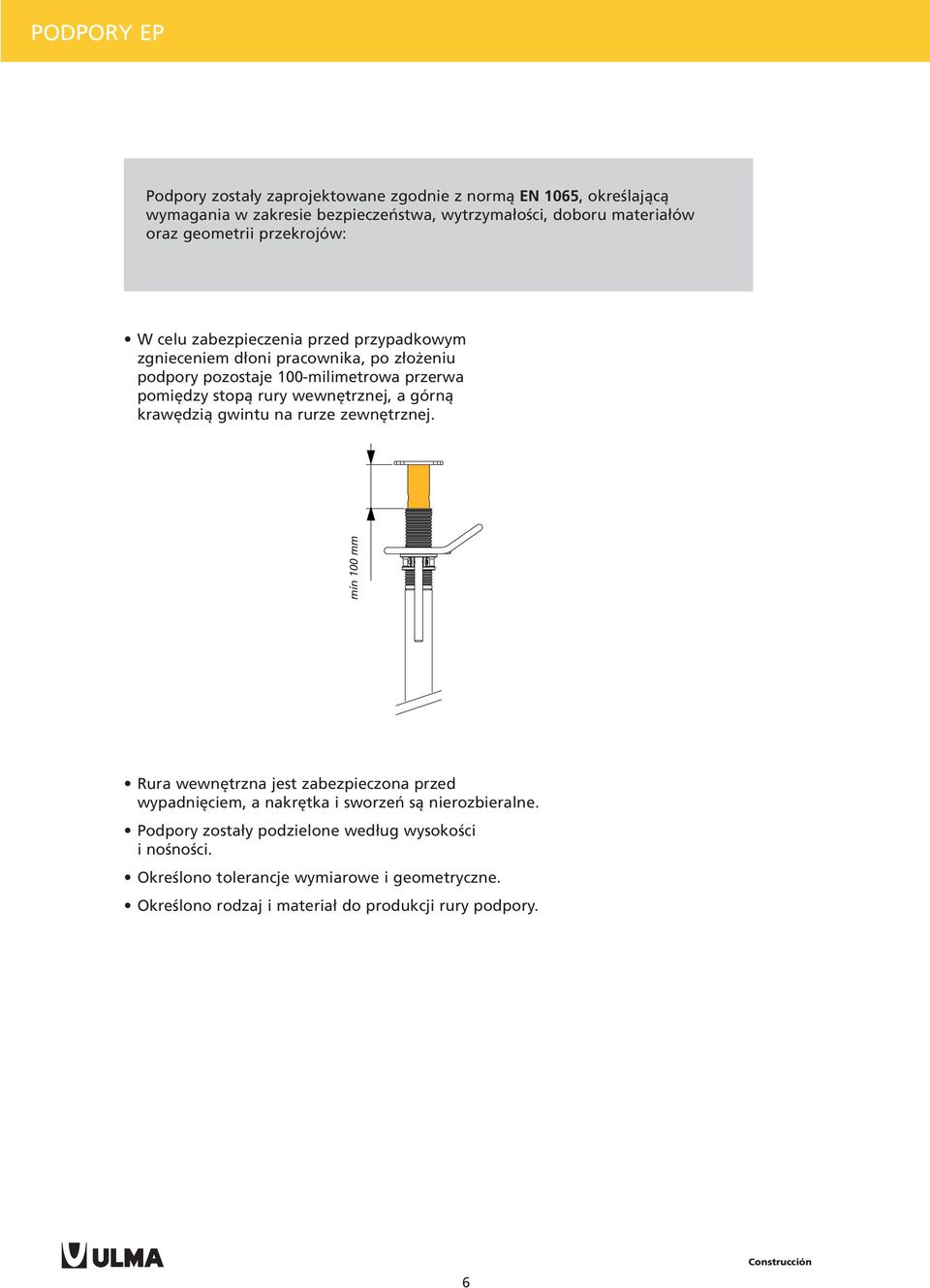

6 PODPORY EP Podpory zostały zaprojektowane zgodnie z normą EN 1065, określającą wymagania w zakresie bezpieczeństwa, wytrzymałości, doboru materiałów oraz geometrii przekrojów: W celu zabezpieczenia przed przypadkowym zgnieceniem dłoni pracownika, po złożeniu podpory pozostaje 100-milimetrowa przerwa pomiędzy stopą rury wewnętrznej, a górną krawędzią gwintu na rurze zewnętrznej. mín 100 mm Rura wewnętrzna jest zabezpieczona przed wypadnięciem, a nakrętka i sworzeń są nierozbieralne. Podpory zostały podzielone według wysokości i nośności. Określono tolerancje wymiarowe i geometryczne. Określono rodzaj i materiał do produkcji rury podpory. 6

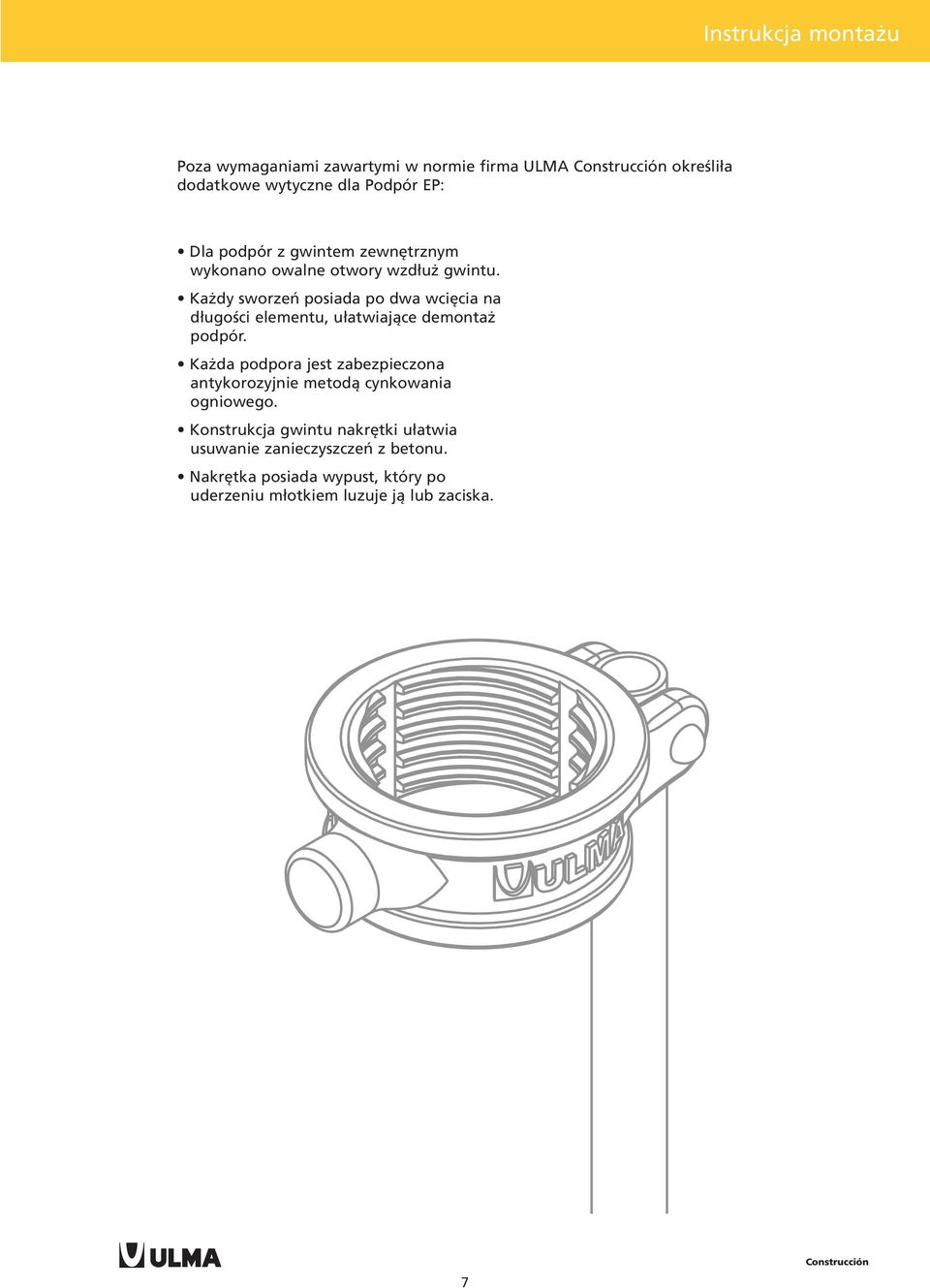

7 Instrukcja montażu Poza wymaganiami zawartymi w normie firma ULMA określiła dodatkowe wytyczne dla Podpór EP: Dla podpór z gwintem zewnętrznym wykonano owalne otwory wzdłuż gwintu. Każdy sworzeń posiada po dwa wcięcia na długości elementu, ułatwiające demontaż podpór. Każda podpora jest zabezpieczona antykorozyjnie metodą cynkowania ogniowego. Konstrukcja gwintu nakrętki ułatwia usuwanie zanieczyszczeń z betonu. Nakrętka posiada wypust, który po uderzeniu młotkiem luzuje ją lub zaciska. 7

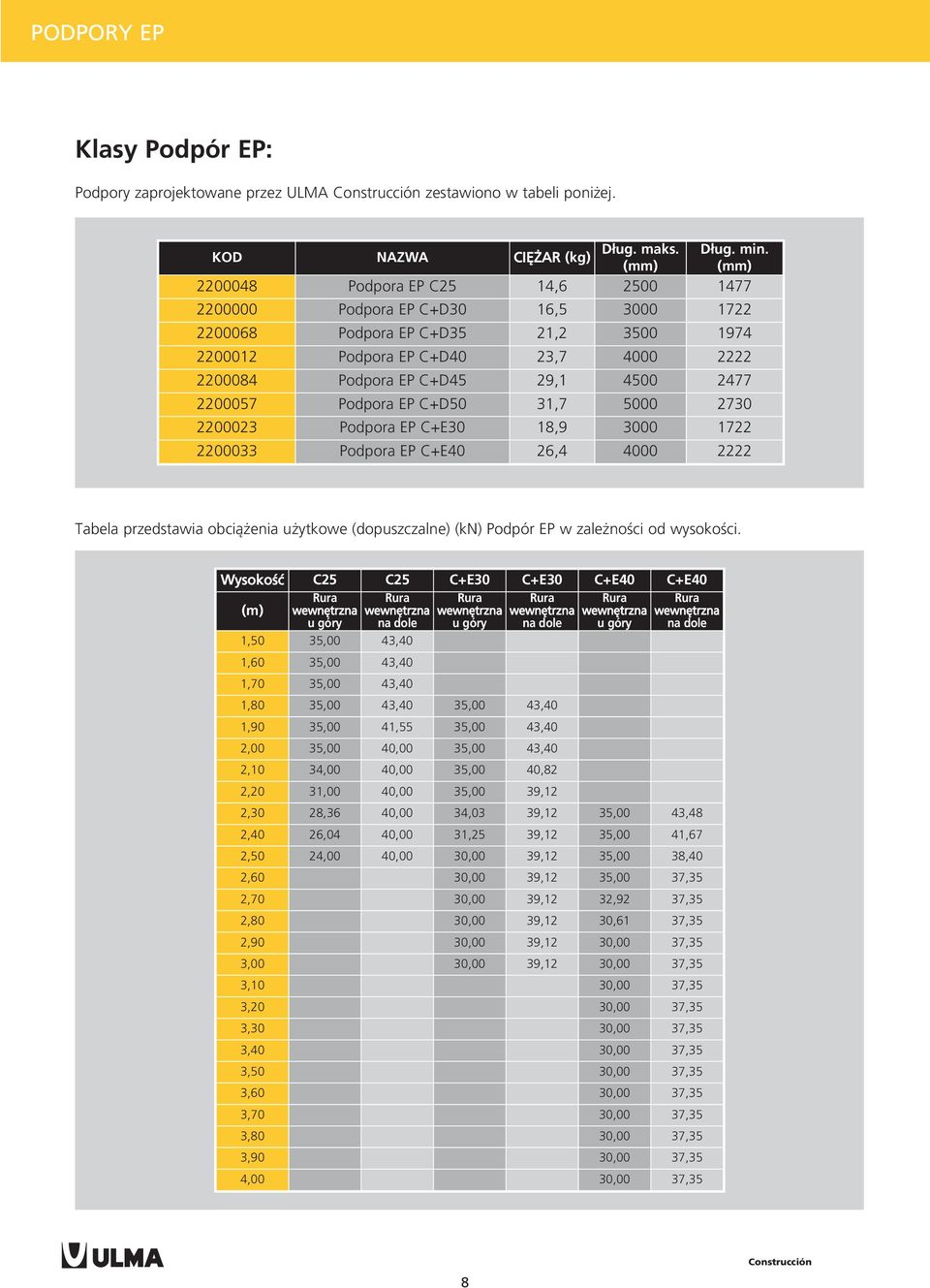

8 PODPORY EP Klasy Podpór EP: Podpory zaprojektowane przez ULMA zestawiono w tabeli poniżej. KOD NAZWA CIĘŻAR (kg) Dług. maks. Dług. min. (mm) (mm) Podpora EP C25 14, Podpora EP C+D30 16, Podpora EP C+D35 21, Podpora EP C+D40 23, Podpora EP C+D45 29, Podpora EP C+D50 31, Podpora EP C+E30 18, Podpora EP C+E40 26, Tabela przedstawia obciążenia użytkowe (dopuszczalne) (kn) Podpór EP w zależności od wysokości. Wysokość C25 C25 C+E30 C+E30 C+E40 C+E40 Rura Rura Rura Rura Rura Rura (m) wewnętrzna wewnętrzna wewnętrzna wewnętrzna wewnętrzna wewnętrzna u góry na dole u góry na dole u góry na dole 1,50 35,00 43,40 1,60 35,00 43,40 1,70 35,00 43,40 1,80 35,00 43,40 35,00 43,40 1,90 35,00 41,55 35,00 43,40 2,00 35,00 40,00 35,00 43,40 2,10 34,00 40,00 35,00 40,82 2,20 31,00 40,00 35,00 39,12 2,30 28,36 40,00 34,03 39,12 35,00 43,48 2,40 26,04 40,00 31,25 39,12 35,00 41,67 2,50 24,00 40,00 30,00 39,12 35,00 38,40 2,60 30,00 39,12 35,00 37,35 2,70 30,00 39,12 32,92 37,35 2,80 30,00 39,12 30,61 37,35 2,90 30,00 39,12 30,00 37,35 3,00 30,00 39,12 30,00 37,35 3,10 30,00 37,35 3,20 30,00 37,35 3,30 30,00 37,35 3,40 30,00 37,35 3,50 30,00 37,35 3,60 30,00 37,35 3,70 30,00 37,35 3,80 30,00 37,35 3,90 30,00 37,35 4,00 30,00 37,35 8

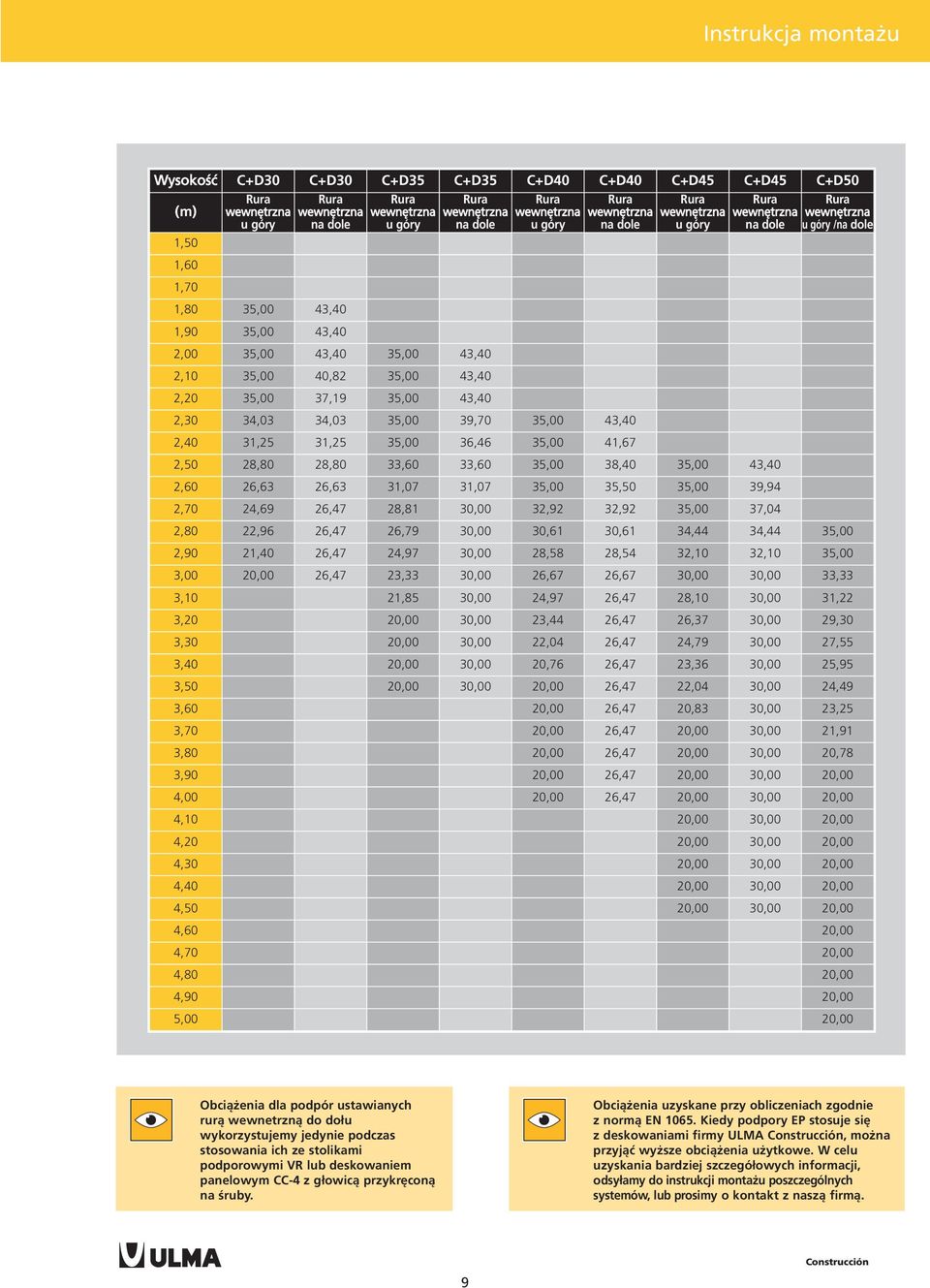

9 Instrukcja montażu Wysokość C+D30 C+D30 C+D35 C+D35 C+D40 C+D40 C+D45 C+D45 C+D50 (m) 1,50 1,60 1,70 Rura wewnętrzna u góry Rura wewnętrzna na dole 1,80 35,00 43,40 1,90 35,00 43,40 Rura wewnętrzna u góry Rura wewnętrzna na dole 2,00 35,00 43,40 35,00 43,40 2,10 35,00 40,82 35,00 43,40 2,20 35,00 37,19 35,00 43,40 Rura wewnętrzna u góry Rura wewnętrzna na dole 2,30 34,03 34,03 35,00 39,70 35,00 43,40 2,40 31,25 31,25 35,00 36,46 35,00 41,67 Rura wewnętrzna u góry Rura wewnętrzna na dole 2,50 28,80 28,80 33,60 33,60 35,00 38,40 35,00 43,40 2,60 26,63 26,63 31,07 31,07 35,00 35,50 35,00 39,94 2,70 24,69 26,47 28,81 30,00 32,92 32,92 35,00 37,04 Rura wewnętrzna u góry /na dole 2,80 22,96 26,47 26,79 30,00 30,61 30,61 34,44 34,44 35,00 2,90 21,40 26,47 24,97 30,00 28,58 28,54 32,10 32,10 35,00 3,00 20,00 26,47 23,33 30,00 26,67 26,67 30,00 30,00 33,33 3,10 21,85 30,00 24,97 26,47 28,10 30,00 31,22 3,20 20,00 30,00 23,44 26,47 26,37 30,00 29,30 3,30 20,00 30,00 22,04 26,47 24,79 30,00 27,55 3,40 20,00 30,00 20,76 26,47 23,36 30,00 25,95 3,50 20,00 30,00 20,00 26,47 22,04 30,00 24,49 3,60 20,00 26,47 20,83 30,00 23,25 3,70 20,00 26,47 20,00 30,00 21,91 3,80 20,00 26,47 20,00 30,00 20,78 3,90 20,00 26,47 20,00 30,00 20,00 4,00 20,00 26,47 20,00 30,00 20,00 4,10 20,00 30,00 20,00 4,20 20,00 30,00 20,00 4,30 20,00 30,00 20,00 4,40 20,00 30,00 20,00 4,50 20,00 30,00 20,00 4,60 20,00 4,70 20,00 4,80 20,00 4,90 20,00 5,00 20,00 Obciążenia dla podpór ustawianych rurą wewnetrzną do dołu wykorzystujemy jedynie podczas stosowania ich ze stolikami podporowymi VR lub deskowaniem panelowym CC-4 z głowicą przykręconą na śruby. Obciążenia uzyskane przy obliczeniach zgodnie z normą EN Kiedy podpory EP stosuje się z deskowaniami firmy ULMA, można przyjąć wyższe obciążenia użytkowe. W celu uzyskania bardziej szczegółowych informacji, odsyłamy do instrukcji montażu poszczególnych systemów, lub prosimy o kontakt z naszą firmą. 9

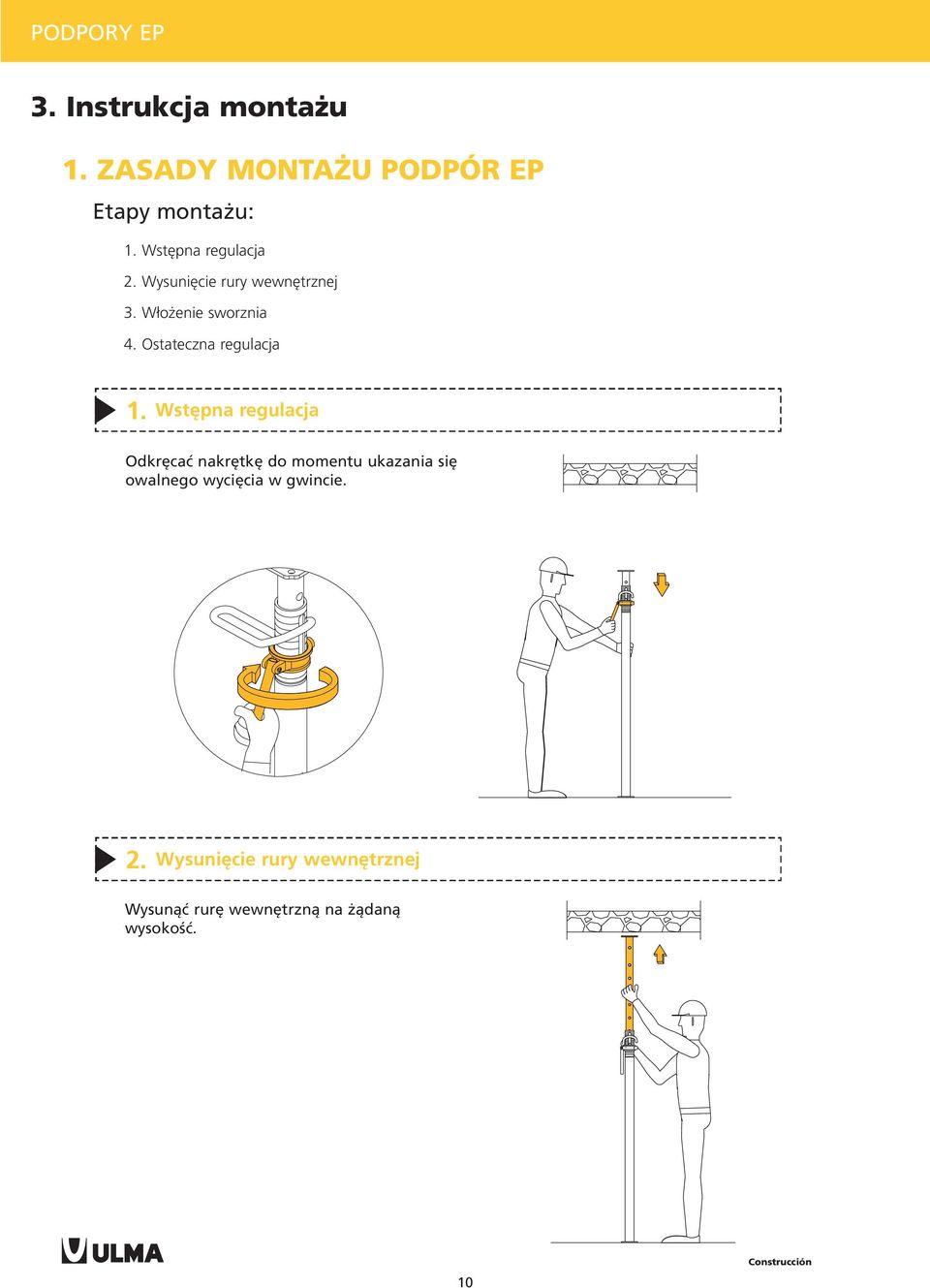

10 PODPORY EP 3. Instrukcja montażu 1. ZASADY MONTAŻU PODPÓR EP Etapy montażu: 1. Wstępna regulacja 2. Wysunięcie rury wewnętrznej 3. Włożenie sworznia 4. Ostateczna regulacja 1. Wstępna regulacja Odkręcać nakrętkę do momentu ukazania się owalnego wycięcia w gwincie. 2. Wysunięcie rury wewnętrznej Wysunąć rurę wewnętrzną na żądaną wysokość. 10

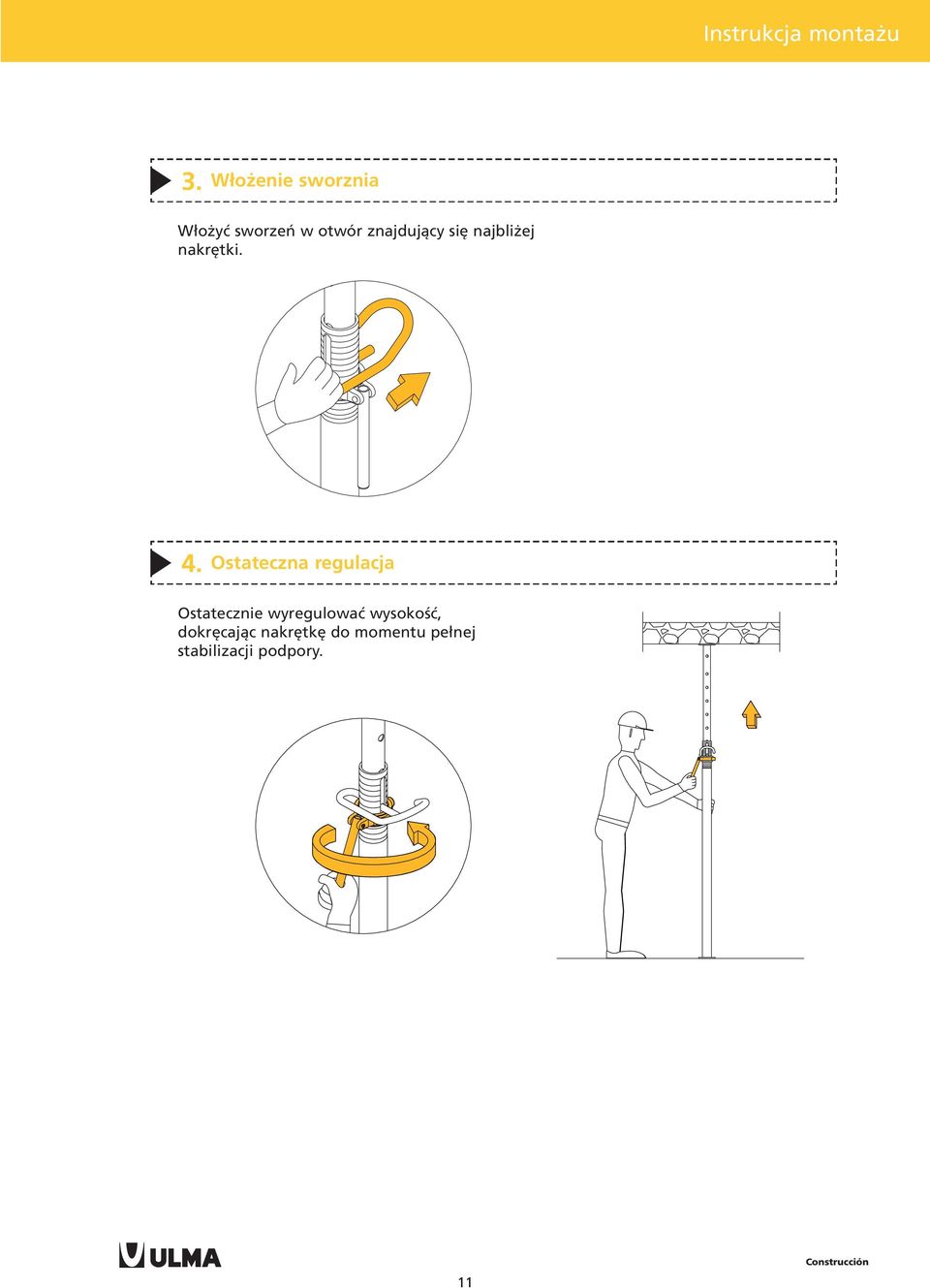

11 Instrukcja montażu 3. Włożenie sworznia Włożyć sworzeń w otwór znajdujący się najbliżej nakrętki. 4. Ostateczna regulacja Ostatecznie wyregulować wysokość, dokręcając nakrętkę do momentu pełnej stabilizacji podpory. 11

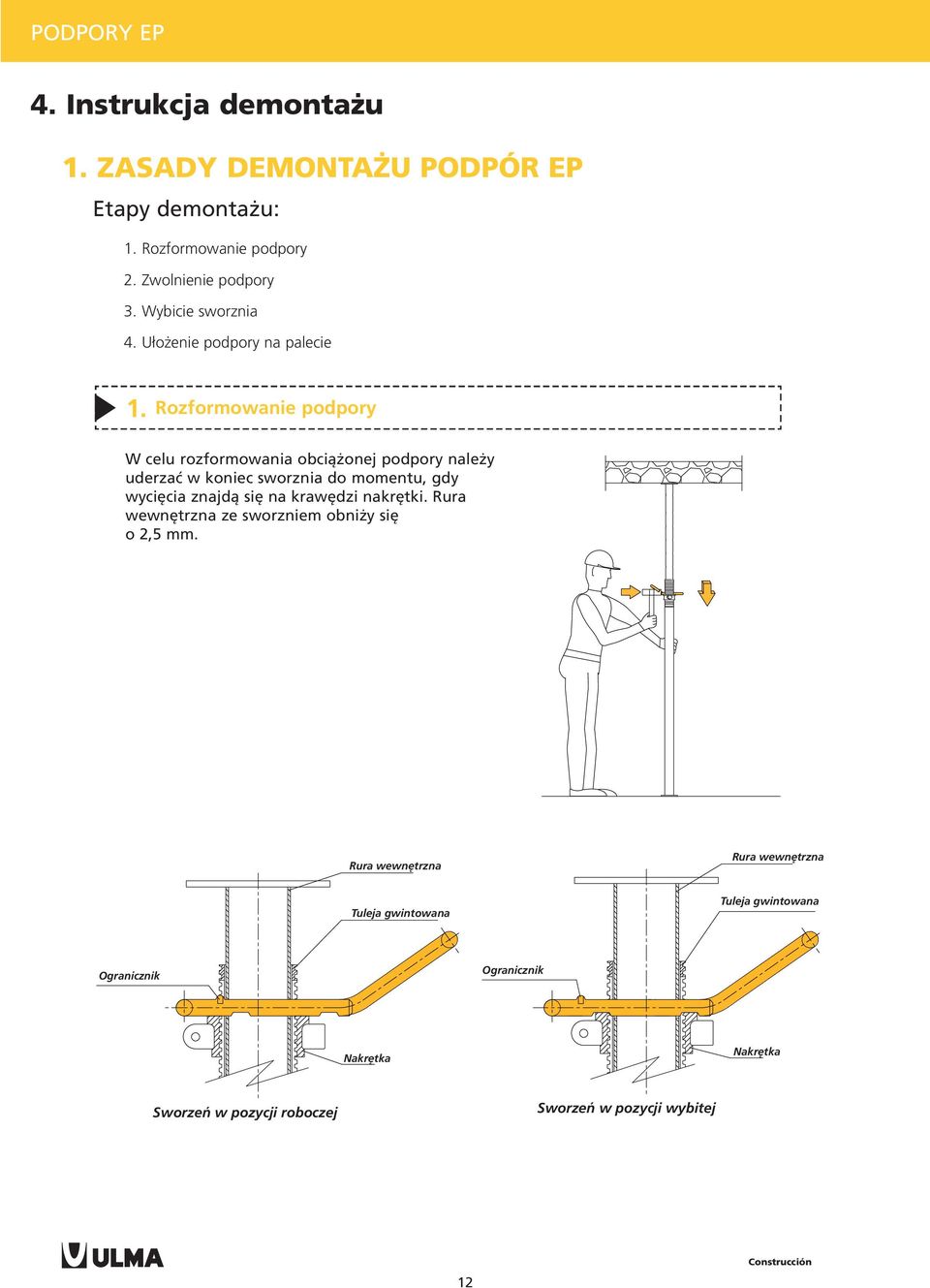

12 PODPORY EP 4. Instrukcja demontażu 1. ZASADY DEMONTAŻU PODPÓR EP Etapy demontażu: 1. Rozformowanie podpory 2. Zwolnienie podpory 3. Wybicie sworznia 4. Ułożenie podpory na palecie 1. Rozformowanie podpory W celu rozformowania obciążonej podpory należy uderzać w koniec sworznia do momentu, gdy wycięcia znajdą się na krawędzi nakrętki. Rura wewnętrzna ze sworzniem obniży się o 2,5 mm. Rura wewnętrzna Rura wewnętrzna Tuleja gwintowana Tuleja gwintowana Ogranicznik Ogranicznik Nakrętka Nakrętka Sworzeń w pozycji roboczej Sworzeń w pozycji wybitej 12

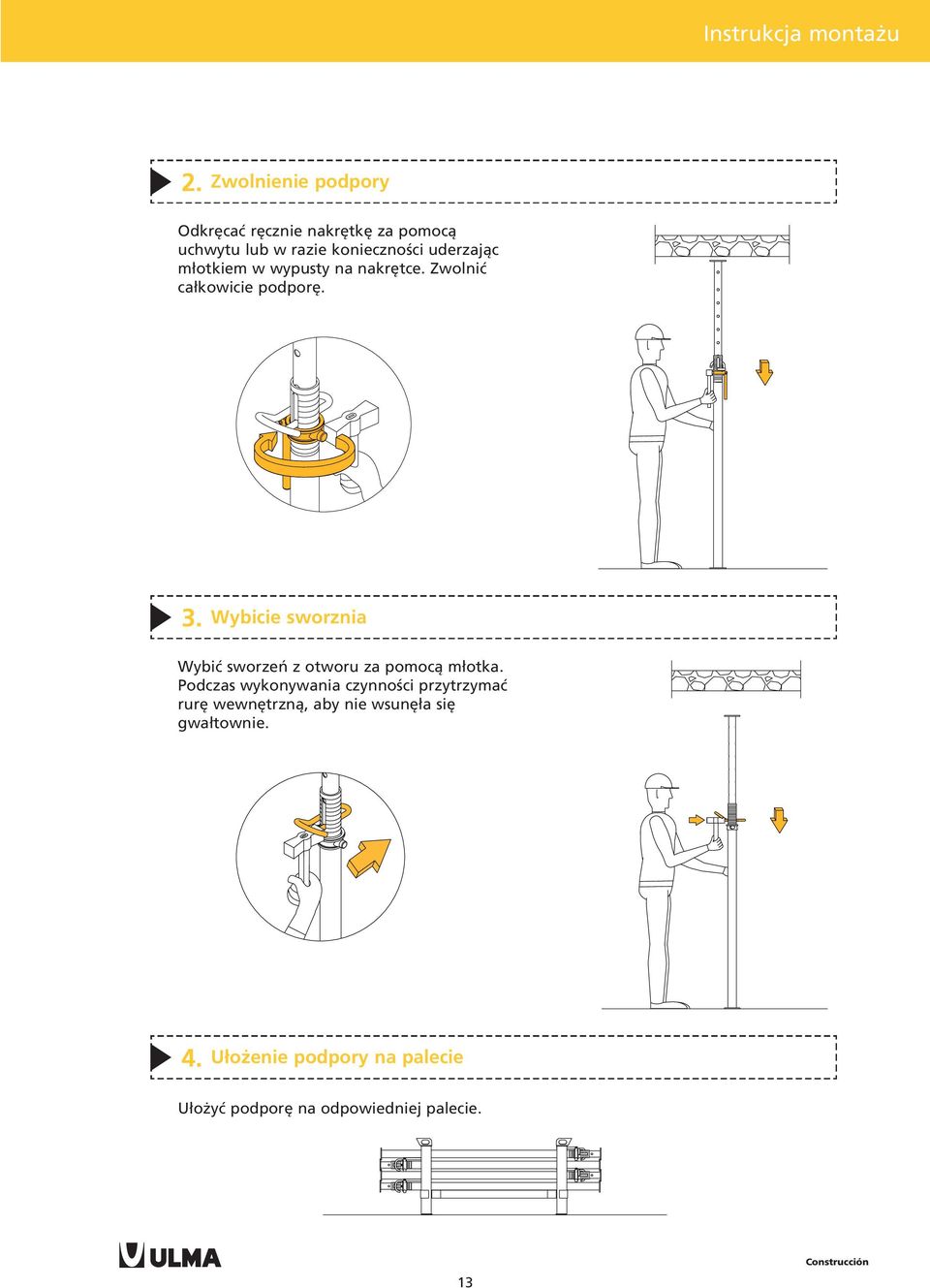

13 Instrukcja montażu 2. Zwolnienie podpory Odkręcać ręcznie nakrętkę za pomocą uchwytu lub w razie konieczności uderzając młotkiem w wypusty na nakrętce. Zwolnić całkowicie podporę. 3. Wybicie sworznia Wybić sworzeń z otworu za pomocą młotka. Podczas wykonywania czynności przytrzymać rurę wewnętrzną, aby nie wsunęła się gwałtownie. 4. Ułożenie podpory na palecie Ułożyć podporę na odpowiedniej palecie. 13

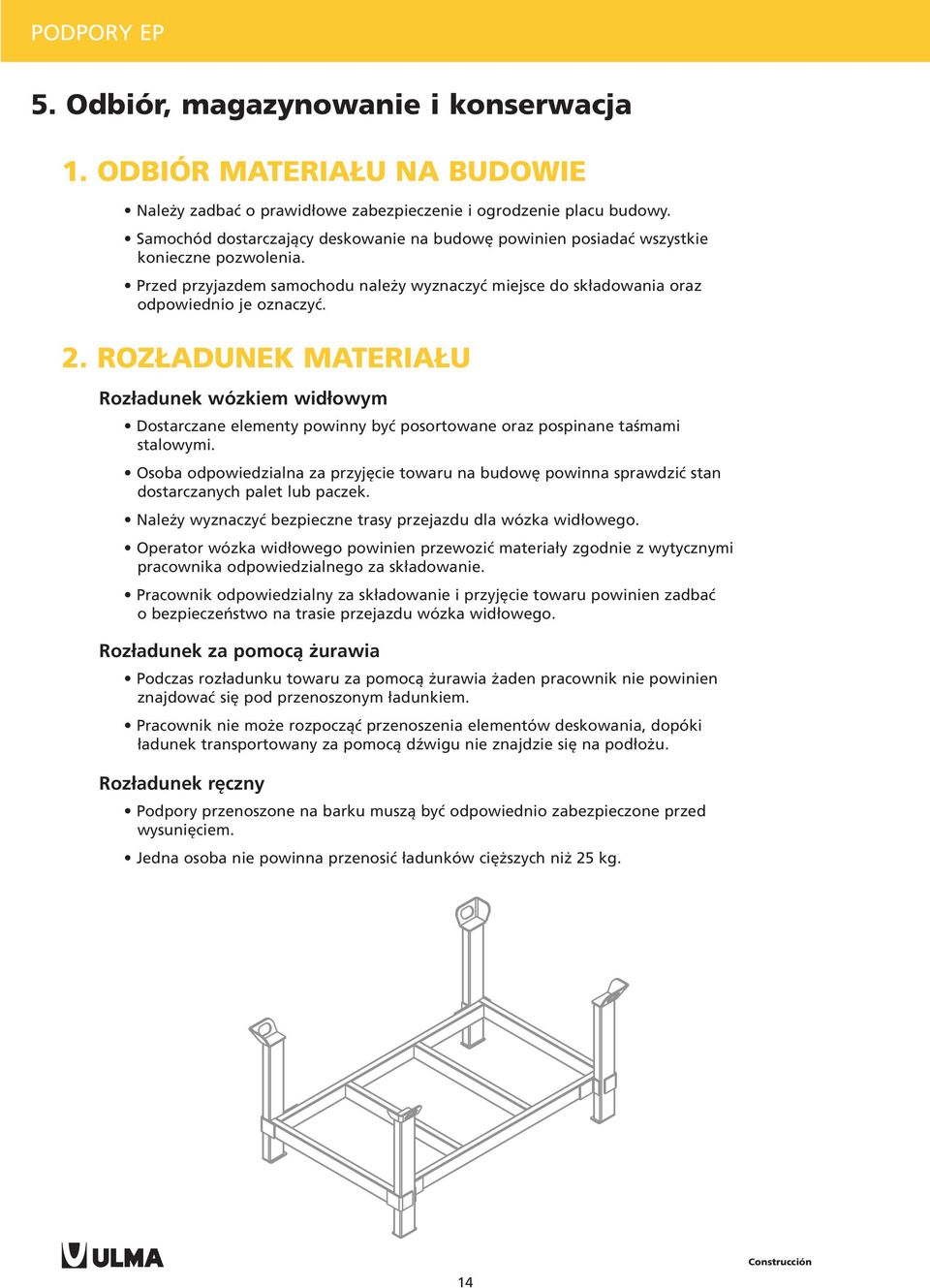

14 PODPORY EP 5. Odbiór, magazynowanie i konserwacja 1. ODBIÓR MATERIAŁU NA BUDOWIE Należy zadbać o prawidłowe zabezpieczenie i ogrodzenie placu budowy. Samochód dostarczający deskowanie na budowę powinien posiadać wszystkie konieczne pozwolenia. Przed przyjazdem samochodu należy wyznaczyć miejsce do składowania oraz odpowiednio je oznaczyć. 2. ROZŁADUNEK MATERIAŁU Rozładunek wózkiem widłowym Dostarczane elementy powinny być posortowane oraz pospinane taśmami stalowymi. Osoba odpowiedzialna za przyjęcie towaru na budowę powinna sprawdzić stan dostarczanych palet lub paczek. Należy wyznaczyć bezpieczne trasy przejazdu dla wózka widłowego. Operator wózka widłowego powinien przewozić materiały zgodnie z wytycznymi pracownika odpowiedzialnego za składowanie. Pracownik odpowiedzialny za składowanie i przyjęcie towaru powinien zadbać o bezpieczeństwo na trasie przejazdu wózka widłowego. Rozładunek za pomocą żurawia Podczas rozładunku towaru za pomocą żurawia żaden pracownik nie powinien znajdować się pod przenoszonym ładunkiem. Pracownik nie może rozpocząć przenoszenia elementów deskowania, dopóki ładunek transportowany za pomocą dźwigu nie znajdzie się na podłożu. Rozładunek ręczny Podpory przenoszone na barku muszą być odpowiednio zabezpieczone przed wysunięciem. Jedna osoba nie powinna przenosić ładunków cięższych niż 25 kg. 14

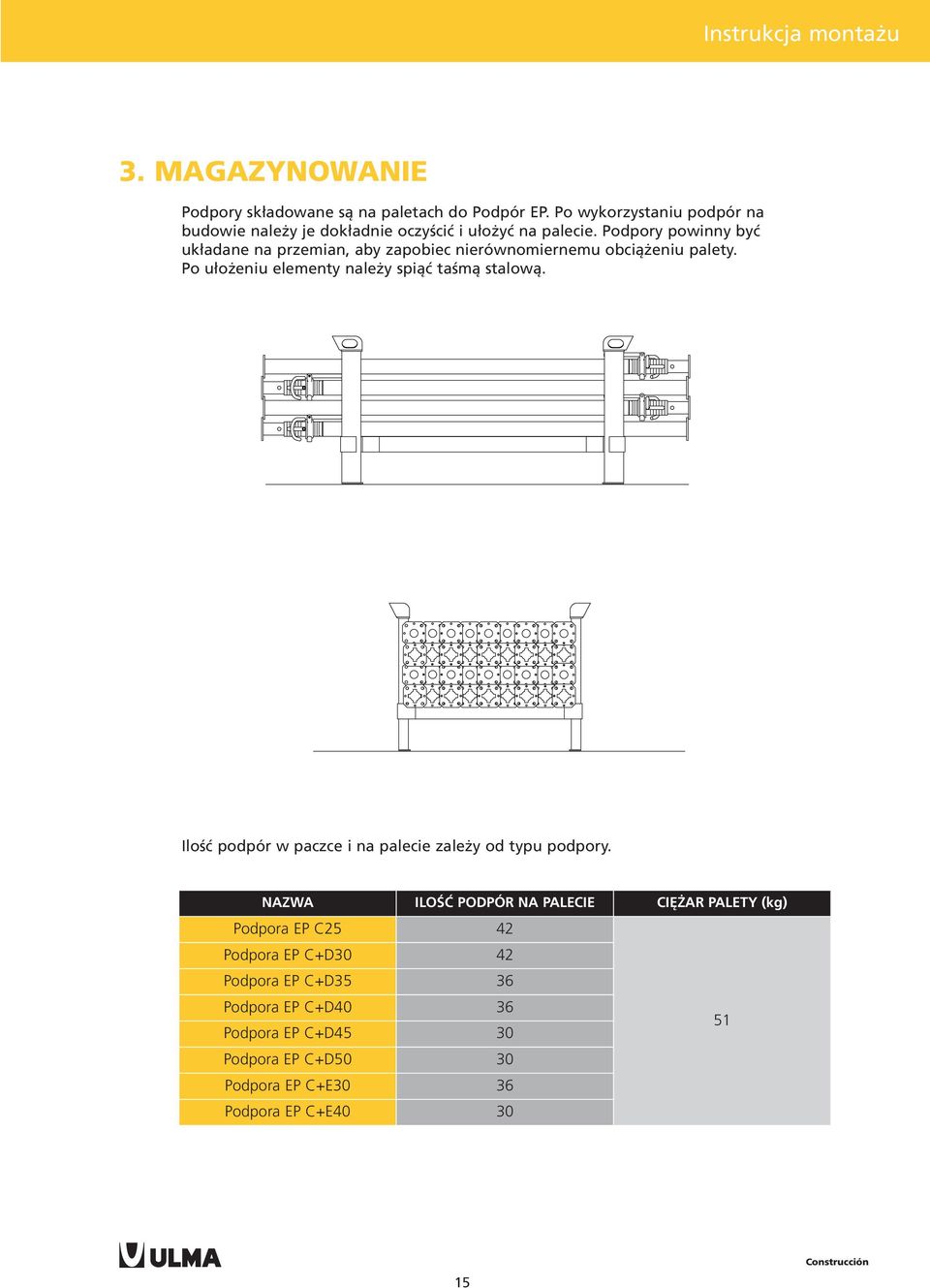

15 Instrukcja montażu 3. MAGAZYNOWANIE Podpory składowane są na paletach do Podpór EP. Po wykorzystaniu podpór na budowie należy je dokładnie oczyścić i ułożyć na palecie. Podpory powinny być układane na przemian, aby zapobiec nierównomiernemu obciążeniu palety. Po ułożeniu elementy należy spiąć taśmą stalową. Ilość podpór w paczce i na palecie zależy od typu podpory. NAZWA ILOŚĆ PODPÓR NA PALECIE CIĘŻAR PALETY (kg) Podpora EP C25 42 Podpora EP C+D30 42 Podpora EP C+D35 36 Podpora EP C+D40 36 Podpora EP C+D Podpora EP C+D50 30 Podpora EP C+E30 36 Podpora EP C+E

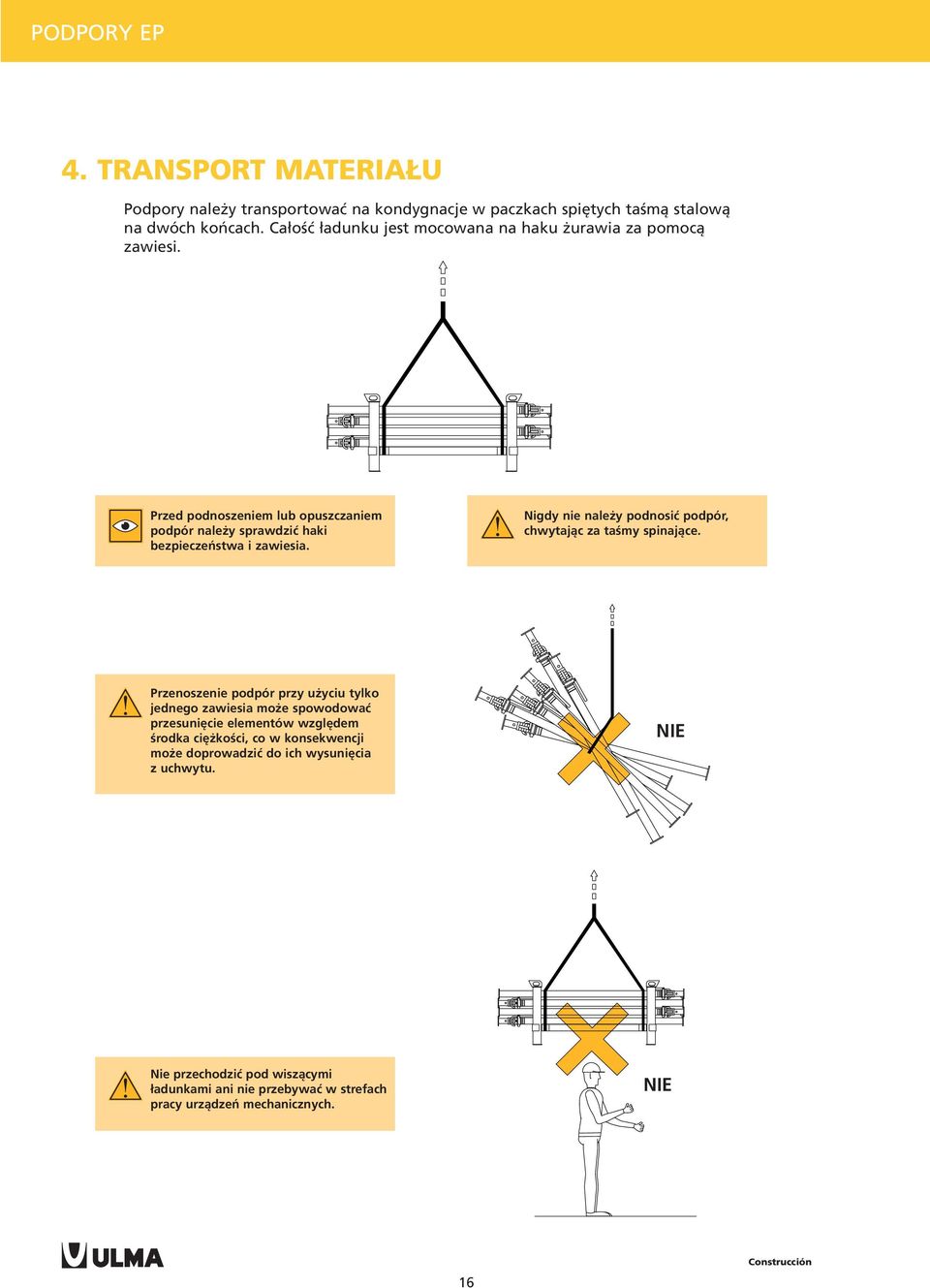

16 PODPORY EP 4. TRANSPORT MATERIAŁU Podpory należy transportować na kondygnacje w paczkach spiętych taśmą stalową na dwóch końcach. Całość ładunku jest mocowana na haku żurawia za pomocą zawiesi. Przed podnoszeniem lub opuszczaniem podpór należy sprawdzić haki bezpieczeństwa i zawiesia. Nigdy nie należy podnosić podpór, chwytając za taśmy spinające. Przenoszenie podpór przy użyciu tylko jednego zawiesia może spowodować przesunięcie elementów względem środka ciężkości, co w konsekwencji może doprowadzić do ich wysunięcia z uchwytu. NIE Nie przechodzić pod wiszącymi ładunkami ani nie przebywać w strefach pracy urządzeń mechanicznych. NIE 16

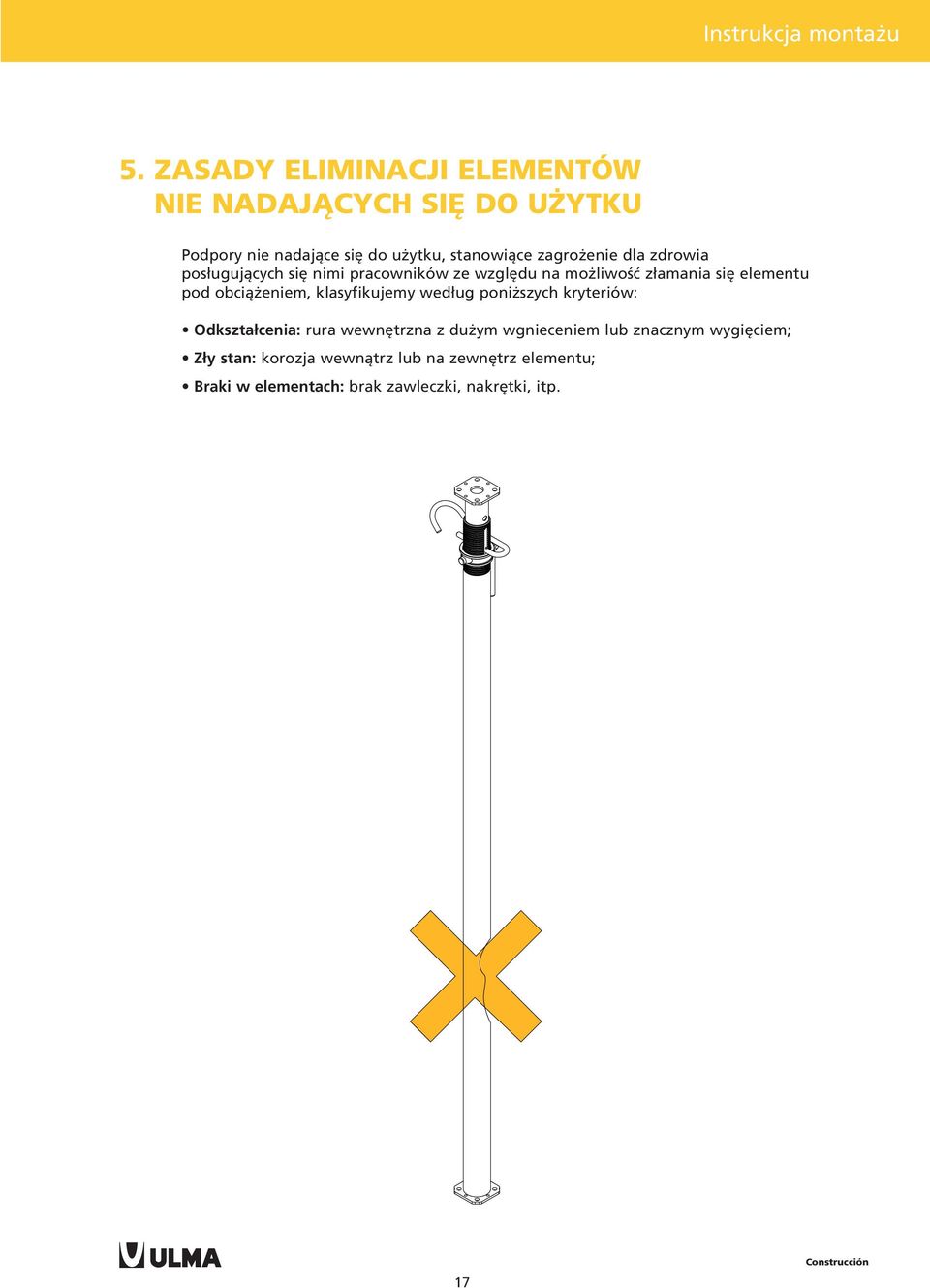

17 Instrukcja montażu 5. ZASADY ELIMINACJI ELEMENTÓW NIE NADAJĄCYCH SIĘ DO UŻYTKU Podpory nie nadające się do użytku, stanowiące zagrożenie dla zdrowia posługujących się nimi pracowników ze względu na możliwość złamania się elementu pod obciążeniem, klasyfikujemy według poniższych kryteriów: Odkształcenia: rura wewnętrzna z dużym wgnieceniem lub znacznym wygięciem; Zły stan: korozja wewnątrz lub na zewnętrz elementu; Braki w elementach: brak zawleczki, nakrętki, itp. 17

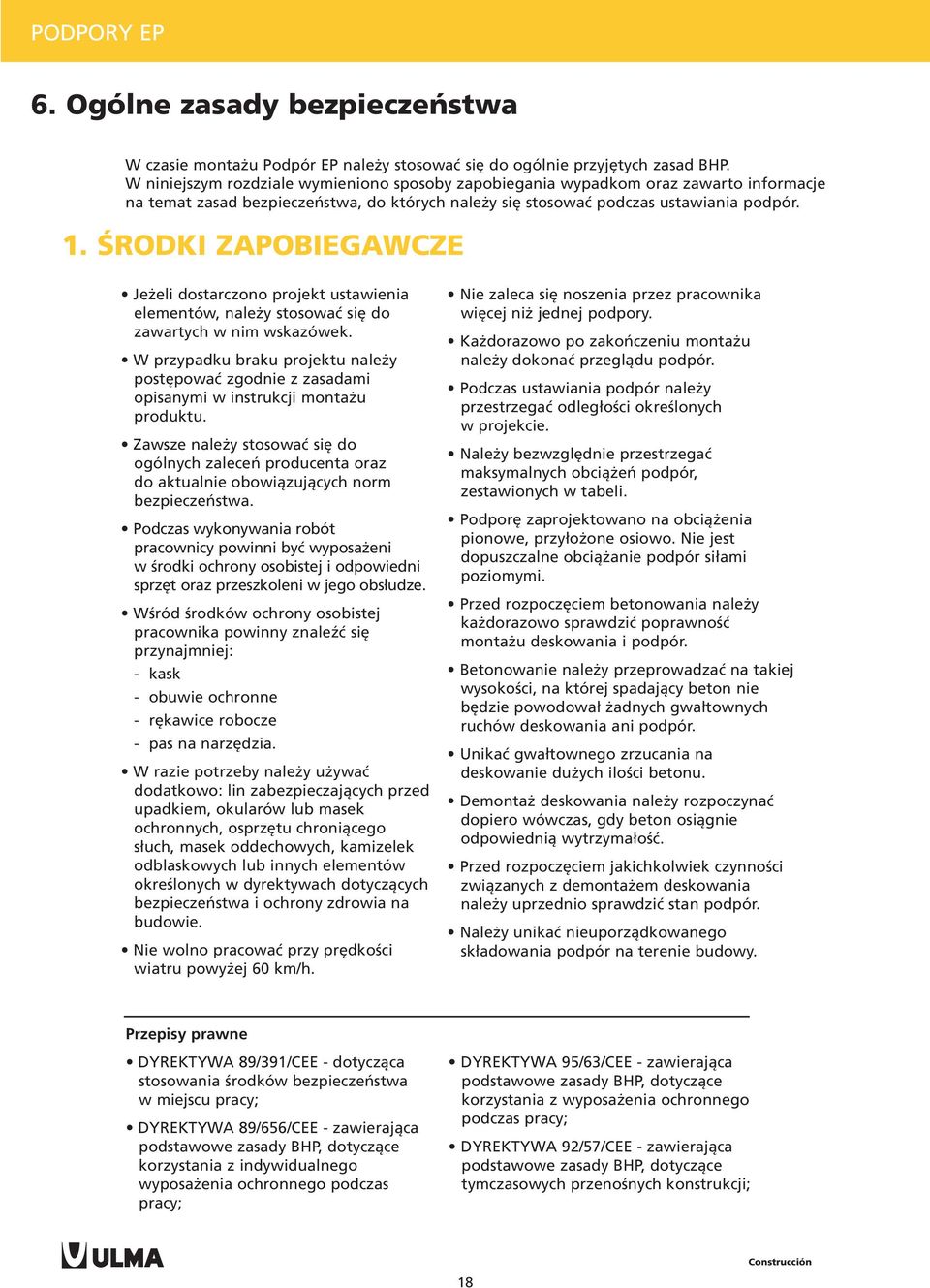

18 PODPORY EP 6. Ogólne zasady bezpieczeństwa W czasie montażu Podpór EP należy stosować się do ogólnie przyjętych zasad BHP. W niniejszym rozdziale wymieniono sposoby zapobiegania wypadkom oraz zawarto informacje na temat zasad bezpieczeństwa, do których należy się stosować podczas ustawiania podpór. 1. ŚRODKI ZAPOBIEGAWCZE Jeżeli dostarczono projekt ustawienia elementów, należy stosować się do zawartych w nim wskazówek. W przypadku braku projektu należy postępować zgodnie z zasadami opisanymi w instrukcji montażu produktu. Zawsze należy stosować się do ogólnych zaleceń producenta oraz do aktualnie obowiązujących norm bezpieczeństwa. Podczas wykonywania robót pracownicy powinni być wyposażeni w środki ochrony osobistej i odpowiedni sprzęt oraz przeszkoleni w jego obsłudze. Wśród środków ochrony osobistej pracownika powinny znaleźć się przynajmniej: - kask - obuwie ochronne - rękawice robocze - pas na narzędzia. W razie potrzeby należy używać dodatkowo: lin zabezpieczających przed upadkiem, okularów lub masek ochronnych, osprzętu chroniącego słuch, masek oddechowych, kamizelek odblaskowych lub innych elementów określonych w dyrektywach dotyczących bezpieczeństwa i ochrony zdrowia na budowie. Nie wolno pracować przy prędkości wiatru powyżej 60 km/h. Nie zaleca się noszenia przez pracownika więcej niż jednej podpory. Każdorazowo po zakończeniu montażu należy dokonać przeglądu podpór. Podczas ustawiania podpór należy przestrzegać odległości określonych w projekcie. Należy bezwzględnie przestrzegać maksymalnych obciążeń podpór, zestawionych w tabeli. Podporę zaprojektowano na obciążenia pionowe, przyłożone osiowo. Nie jest dopuszczalne obciążanie podpór siłami poziomymi. Przed rozpoczęciem betonowania należy każdorazowo sprawdzić poprawność montażu deskowania i podpór. Betonowanie należy przeprowadzać na takiej wysokości, na której spadający beton nie będzie powodował żadnych gwałtownych ruchów deskowania ani podpór. Unikać gwałtownego zrzucania na deskowanie dużych ilości betonu. Demontaż deskowania należy rozpoczynać dopiero wówczas, gdy beton osiągnie odpowiednią wytrzymałość. Przed rozpoczęciem jakichkolwiek czynności związanych z demontażem deskowania należy uprzednio sprawdzić stan podpór. Należy unikać nieuporządkowanego składowania podpór na terenie budowy. Przepisy prawne DYREKTYWA 89/391/CEE - dotycząca stosowania środków bezpieczeństwa w miejscu pracy; DYREKTYWA 89/656/CEE - zawierająca podstawowe zasady BHP, dotyczące korzystania z indywidualnego wyposażenia ochronnego podczas pracy; DYREKTYWA 95/63/CEE - zawierająca podstawowe zasady BHP, dotyczące korzystania z wyposażenia ochronnego podczas pracy; DYREKTYWA 92/57/CEE - zawierająca podstawowe zasady BHP, dotyczące tymczasowych przenośnych konstrukcji; 18

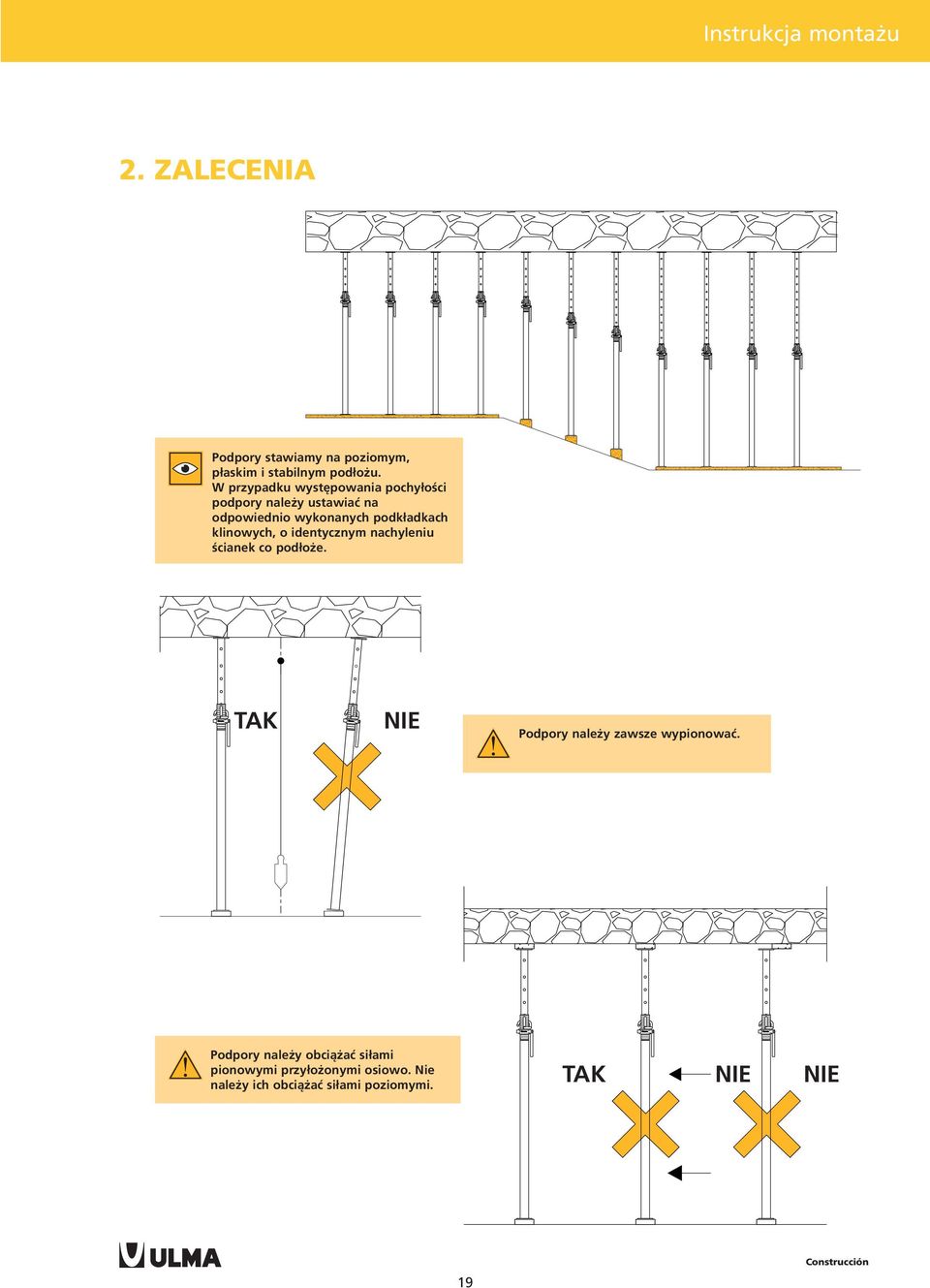

19 Instrukcja montażu 2. ZALECENIA Podpory stawiamy na poziomym, płaskim i stabilnym podłożu. W przypadku występowania pochyłości podpory należy ustawiać na odpowiednio wykonanych podkładkach klinowych, o identycznym nachyleniu ścianek co podłoże. TAK NIE Podpory należy zawsze wypionować. Podpory należy obciążać siłami pionowymi przyłożonymi osiowo. Nie należy ich obciążać siłami poziomymi. TAK NIE NIE 19

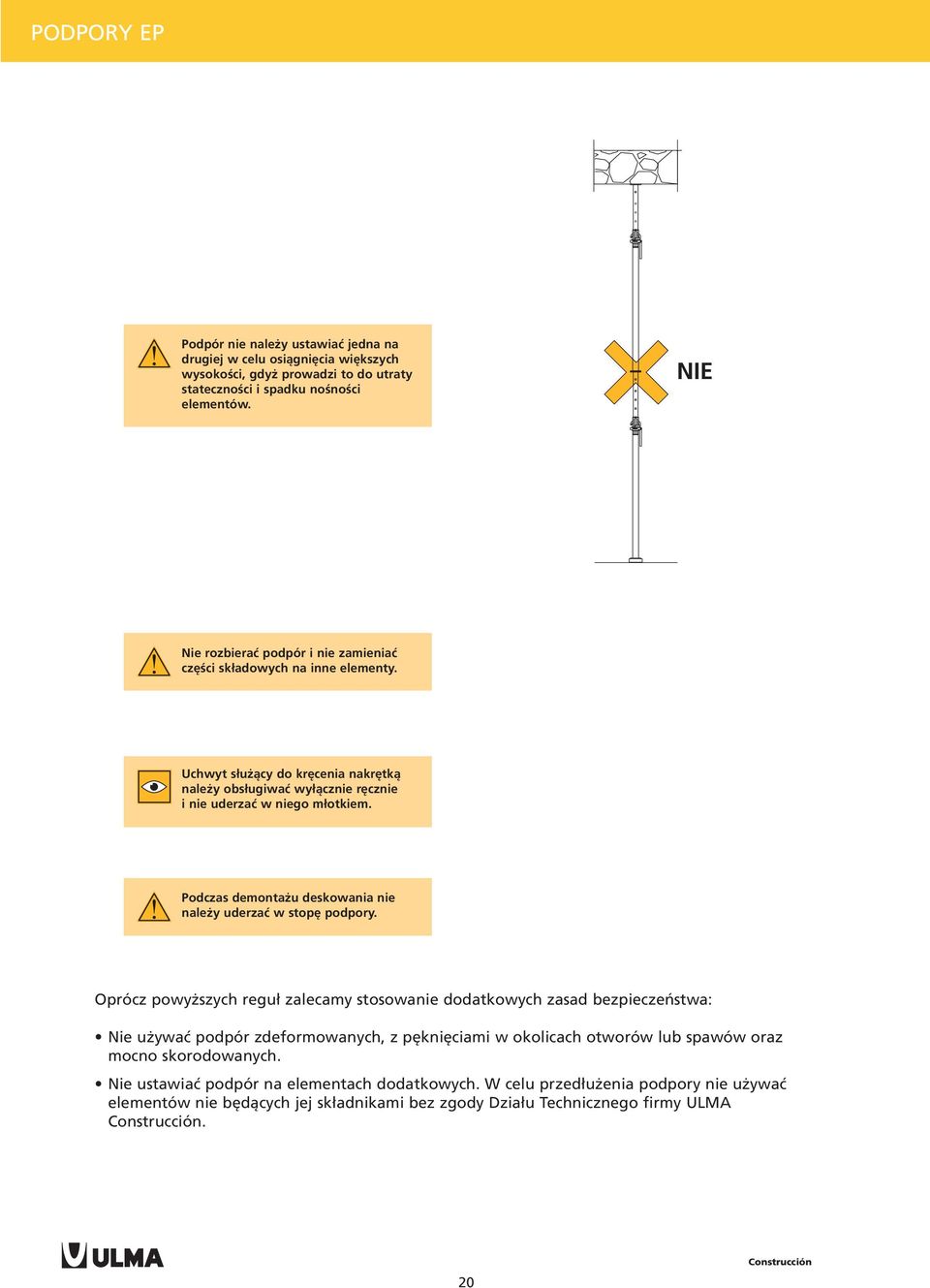

20 PODPORY EP Podpór nie należy ustawiać jedna na drugiej w celu osiągnięcia większych wysokości, gdyż prowadzi to do utraty stateczności i spadku nośności elementów. NIE Nie rozbierać podpór i nie zamieniać części składowych na inne elementy. Uchwyt służący do kręcenia nakrętką należy obsługiwać wyłącznie ręcznie i nie uderzać w niego młotkiem. Podczas demontażu deskowania nie należy uderzać w stopę podpory. Oprócz powyższych reguł zalecamy stosowanie dodatkowych zasad bezpieczeństwa: Nie używać podpór zdeformowanych, z pęknięciami w okolicach otworów lub spawów oraz mocno skorodowanych. Nie ustawiać podpór na elementach dodatkowych. W celu przedłużenia podpory nie używać elementów nie będących jej składnikami bez zgody Działu Technicznego firmy ULMA. 20

21 Instrukcja montażu Trójnóg uniwersalny: Stosować trójnogi uniwersalne w początkowej fazie montażu deskowania, w celu pionowej stabilizacji podpór. 21

22 PODPORY EP 7. Elementy i akcesoria CIĘŻAR (kg) NR KATALOG. CIĘŻAR (kg) NR KATALOG. Ocynkowane podpory stalowe zgodnie z normą europejską EN Stal ocynkowana. Stabilizuje podpory. Trójnóg Uniwersalny 11, Stal ocynkowana. Element do transportu Podpór EP. Paleta 45, Podpora EP C25 Podpora EP C+D30 Podpora EP C+D35 Podpora EP C+D40 Podpora EP C+D45 Podpora EP C+D50 Podpora EP C+E30 Podpora EP C+E40 14,6 16,5 21,2 23,7 29,1 31,7 18,9 26,

23 Instrukcja montażu Podpora EP C25 Podpora EP C+D30 Podpora EP C+D35 Podpora EP C+D40 Podpora EP C+D45 Podpora EP C+D50 Podpora EP C+E30 Podpora EP C+E40 23
