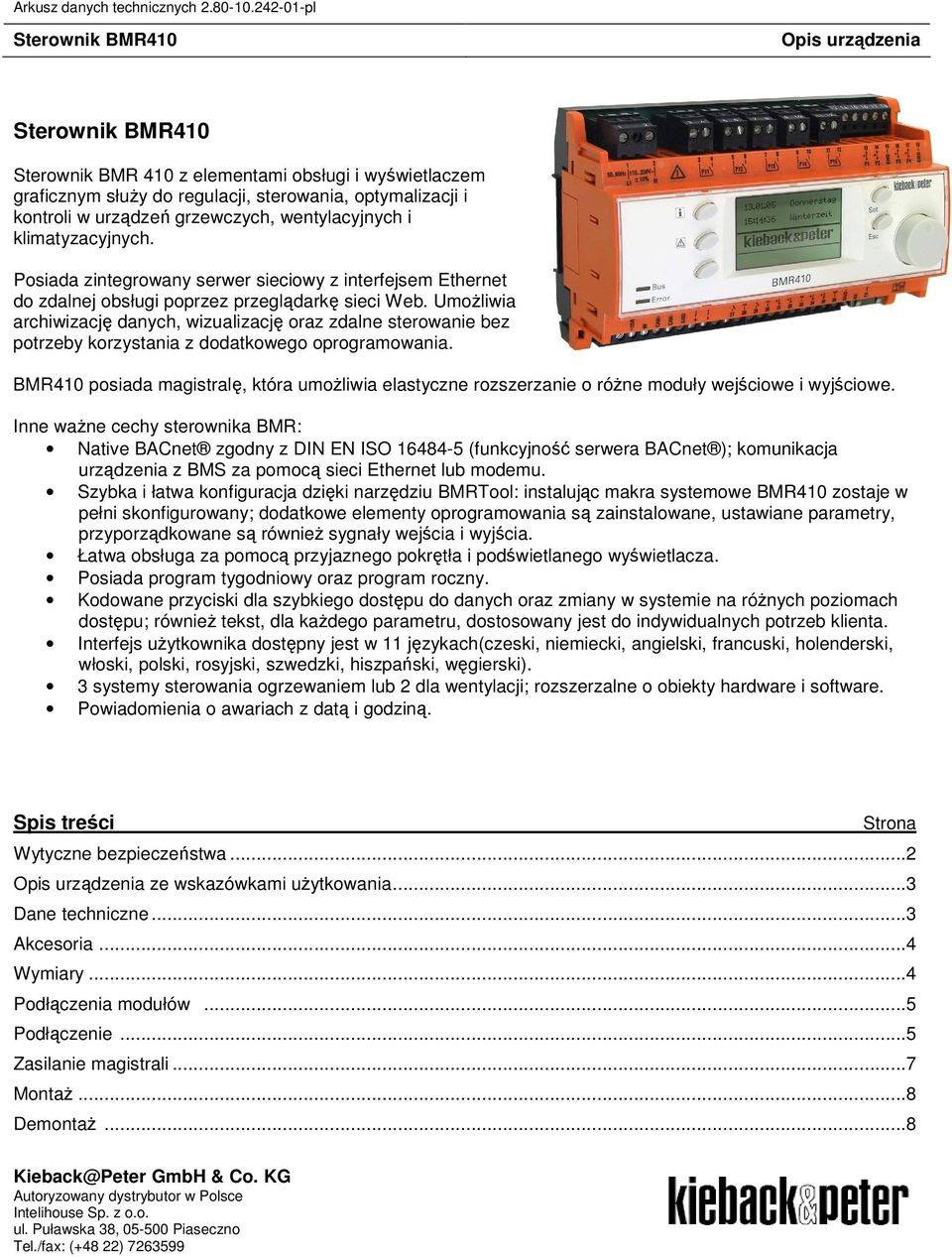

1 Sterownik BMR 410 z elementami obsługi i wyświetlaczem graficznym słuŝy do regulacji, sterowania, optymalizacji i kontroli w urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych. Posiada zintegrowany serwer sieciowy z interfejsem Ethernet do zdalnej obsługi poprzez przeglądarkę sieci Web. UmoŜliwia archiwizację danych, wizualizację oraz zdalne sterowanie bez potrzeby korzystania z dodatkowego oprogramowania. BMR410 posiada magistralę, która umoŝliwia elastyczne rozszerzanie o róŝne moduły wejściowe i wyjściowe. Inne waŝne cechy sterownika BMR: Native BACnet zgodny z DIN EN ISO (funkcyjność serwera BACnet ); komunikacja urządzenia z BMS za pomocą sieci Ethernet lub modemu. Szybka i łatwa konfiguracja dzięki narzędziu BMRTool: instalując makra systemowe BMR410 zostaje w pełni skonfigurowany; dodatkowe elementy oprogramowania są zainstalowane, ustawiane parametry, przyporządkowane są równieŝ sygnały wejścia i wyjścia. Łatwa obsługa za pomocą przyjaznego pokrętła i podświetlanego wyświetlacza. Posiada program tygodniowy oraz program roczny. Kodowane przyciski dla szybkiego dostępu do danych oraz zmiany w systemie na róŝnych poziomach dostępu; równieŝ tekst, dla kaŝdego parametru, dostosowany jest do indywidualnych potrzeb klienta. Interfejs uŝytkownika dostępny jest w 11 językach(czeski, niemiecki, angielski, francuski, holenderski, włoski, polski, rosyjski, szwedzki, hiszpański, węgierski). 3 systemy sterowania ogrzewaniem lub 2 dla wentylacji; rozszerzalne o obiekty hardware i software. Powiadomienia o awariach z datą i godziną. Spis treści Strona Wytyczne bezpieczeństwa...2 ze wskazówkami uŝytkowania...3 Dane techniczne...3 Akcesoria...4 Wymiary...4 Podłączenia modułów...5 Podłączenie...5 Zasilanie magistrali...7 MontaŜ...8 DemontaŜ...8 Kieback@Peter GmbH & Co. KG Autoryzowany dystrybutor w Polsce Intelihouse Sp. z o.o. ul. Puławska 38, Piaseczno Tel./fax: (+48 22)

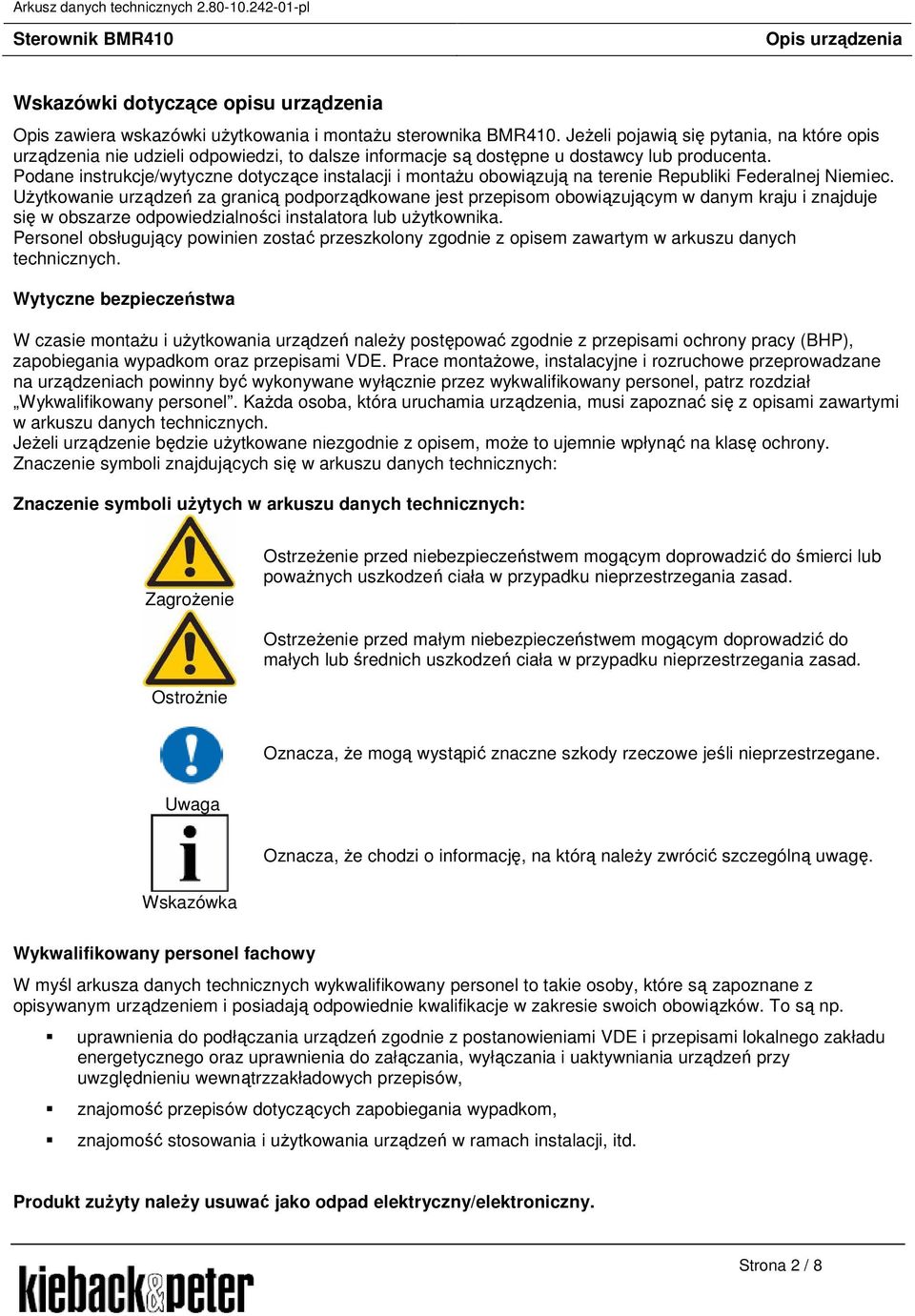

2 Wskazówki dotyczące opisu urządzenia Opis zawiera wskazówki uŝytkowania i montaŝu sterownika BMR410. JeŜeli pojawią się pytania, na które opis urządzenia nie udzieli odpowiedzi, to dalsze informacje są dostępne u dostawcy lub producenta. Podane instrukcje/wytyczne dotyczące instalacji i montaŝu obowiązują na terenie Republiki Federalnej Niemiec. UŜytkowanie urządzeń za granicą podporządkowane jest przepisom obowiązującym w danym kraju i znajduje się w obszarze odpowiedzialności instalatora lub uŝytkownika. Personel obsługujący powinien zostać przeszkolony zgodnie z opisem zawartym w arkuszu danych technicznych. Wytyczne bezpieczeństwa W czasie montaŝu i uŝytkowania urządzeń naleŝy postępować zgodnie z przepisami ochrony pracy (BHP), zapobiegania wypadkom oraz przepisami VDE. Prace montaŝowe, instalacyjne i rozruchowe przeprowadzane na urządzeniach powinny być wykonywane wyłącznie przez wykwalifikowany personel, patrz rozdział Wykwalifikowany personel. KaŜda osoba, która uruchamia urządzenia, musi zapoznać się z opisami zawartymi w arkuszu danych technicznych. JeŜeli urządzenie będzie uŝytkowane niezgodnie z opisem, moŝe to ujemnie wpłynąć na klasę ochrony. Znaczenie symboli znajdujących się w arkuszu danych technicznych: Znaczenie symboli uŝytych w arkuszu danych technicznych: ZagroŜenie OstrzeŜenie przed niebezpieczeństwem mogącym doprowadzić do śmierci lub powaŝnych uszkodzeń ciała w przypadku nieprzestrzegania zasad. OstrzeŜenie przed małym niebezpieczeństwem mogącym doprowadzić do małych lub średnich uszkodzeń ciała w przypadku nieprzestrzegania zasad. OstroŜnie Oznacza, Ŝe mogą wystąpić znaczne szkody rzeczowe jeśli nieprzestrzegane. Uwaga Oznacza, Ŝe chodzi o informację, na którą naleŝy zwrócić szczególną uwagę. Wskazówka Wykwalifikowany personel fachowy W myśl arkusza danych technicznych wykwalifikowany personel to takie osoby, które są zapoznane z opisywanym urządzeniem i posiadają odpowiednie kwalifikacje w zakresie swoich obowiązków. To są np. uprawnienia do podłączania urządzeń zgodnie z postanowieniami VDE i przepisami lokalnego zakładu energetycznego oraz uprawnienia do załączania, wyłączania i uaktywniania urządzeń przy uwzględnieniu wewnątrzzakładowych przepisów, znajomość przepisów dotyczących zapobiegania wypadkom, znajomość stosowania i uŝytkowania urządzeń w ramach instalacji, itd. Produkt zuŝyty naleŝy usuwać jako odpad elektryczny/elektroniczny. Strona 2 / 8

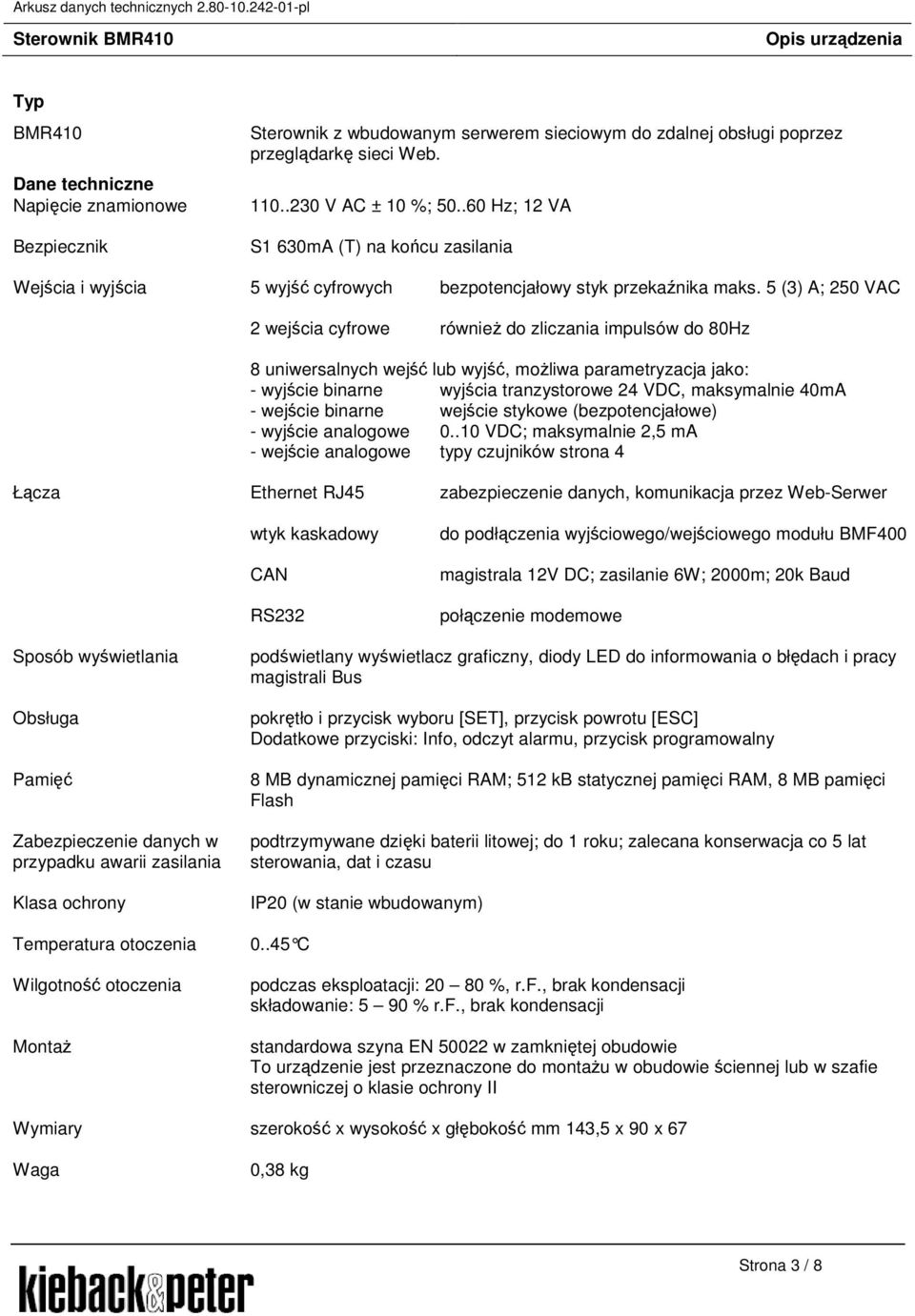

3 Typ BMR410 Dane techniczne Napięcie znamionowe Bezpiecznik Sterownik z wbudowanym serwerem sieciowym do zdalnej obsługi poprzez przeglądarkę sieci Web V AC ± 10 %; Hz; 12 VA S1 630mA (T) na końcu zasilania Wejścia i wyjścia 5 wyjść cyfrowych bezpotencjałowy styk przekaźnika maks. 5 (3) A; 250 VAC 2 wejścia cyfrowe równieŝ do zliczania impulsów do 80Hz 8 uniwersalnych wejść lub wyjść, moŝliwa parametryzacja jako: - wyjście binarne wyjścia tranzystorowe 24 VDC, maksymalnie 40mA - wejście binarne wejście stykowe (bezpotencjałowe) - wyjście analogowe VDC; maksymalnie 2,5 ma - wejście analogowe typy czujników strona 4 Łącza Ethernet RJ45 zabezpieczenie danych, komunikacja przez Web-Serwer wtyk kaskadowy CAN RS232 do podłączenia wyjściowego/wejściowego modułu BMF400 magistrala 12V DC; zasilanie 6W; 2000m; 20k Baud połączenie modemowe Sposób wyświetlania Obsługa Pamięć Zabezpieczenie danych w przypadku awarii zasilania Klasa ochrony Temperatura otoczenia Wilgotność otoczenia MontaŜ podświetlany wyświetlacz graficzny, diody LED do informowania o błędach i pracy magistrali Bus pokrętło i przycisk wyboru [SET], przycisk powrotu [ESC] Dodatkowe przyciski: Info, odczyt alarmu, przycisk programowalny 8 MB dynamicznej pamięci RAM; 512 kb statycznej pamięci RAM, 8 MB pamięci Flash podtrzymywane dzięki baterii litowej; do 1 roku; zalecana konserwacja co 5 lat sterowania, dat i czasu IP20 (w stanie wbudowanym) C podczas eksploatacji: %, r.f., brak kondensacji składowanie: 5 90 % r.f., brak kondensacji standardowa szyna EN w zamkniętej obudowie To urządzenie jest przeznaczone do montaŝu w obudowie ściennej lub w szafie sterowniczej o klasie ochrony II Wymiary szerokość x wysokość x głębokość mm 143,5 x 90 x 67 Waga 0,38 kg Strona 3 / 8

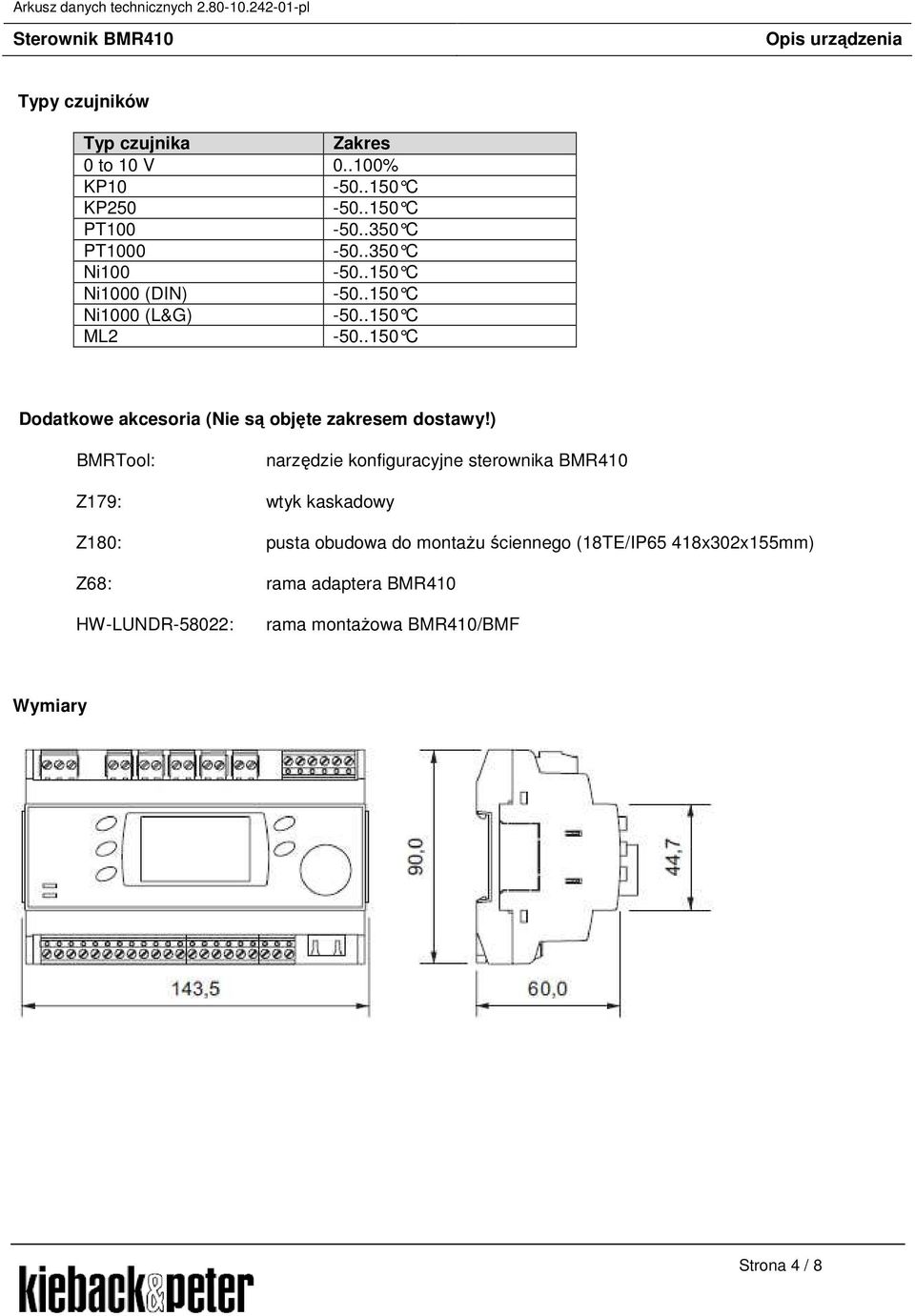

4 Typy czujników Typ czujnika Zakres 0 to 10 V % KP10 KP250 PT C PT C Ni100 Ni1000 (DIN) Ni1000 (L&G) ML2 Dodatkowe akcesoria (Nie są objęte zakresem dostawy!) BMRTool: narzędzie konfiguracyjne sterownika BMR410 Z179: wtyk kaskadowy Z180: pusta obudowa do montaŝu ściennego (18TE/IP65 418x302x155mm) Z68: rama adaptera BMR410 HW-LUNDR-58022: rama montaŝowa BMR410/BMF Wymiary Strona 4 / 8

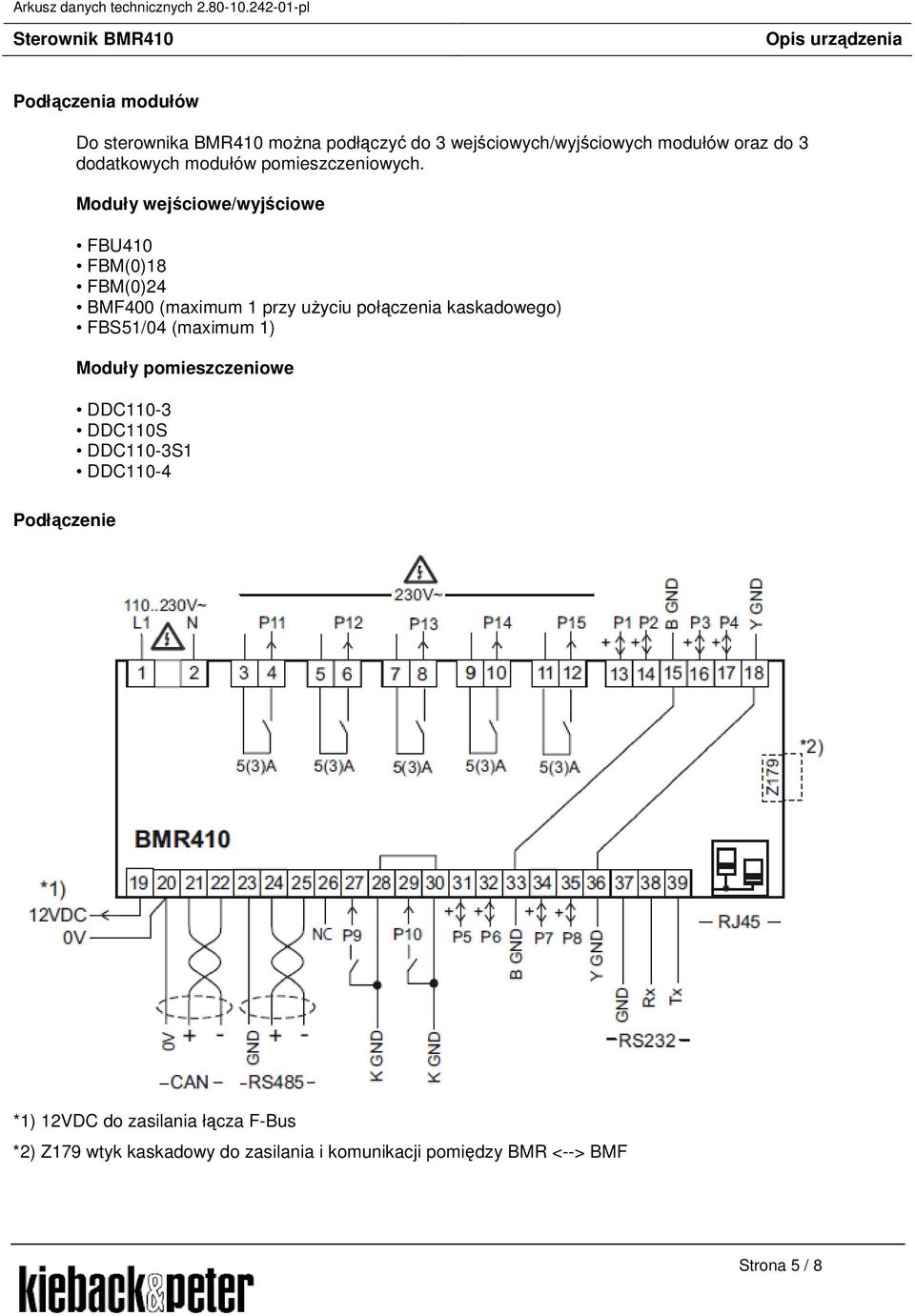

5 Podłączenia modułów Do sterownika BMR410 moŝna podłączyć do 3 wejściowych/wyjściowych modułów oraz do 3 dodatkowych modułów pomieszczeniowych. Moduły wejściowe/wyjściowe FBU410 FBM(0)18 FBM(0)24 BMF400 (maximum 1 przy uŝyciu połączenia kaskadowego) FBS51/04 (maximum 1) Moduły pomieszczeniowe DDC110-3 DDC110S DDC110-3S1 DDC110-4 Podłączenie *1) 12VDC do zasilania łącza F-Bus *2) Z179 wtyk kaskadowy do zasilania i komunikacji pomiędzy BMR <--> BMF Strona 5 / 8

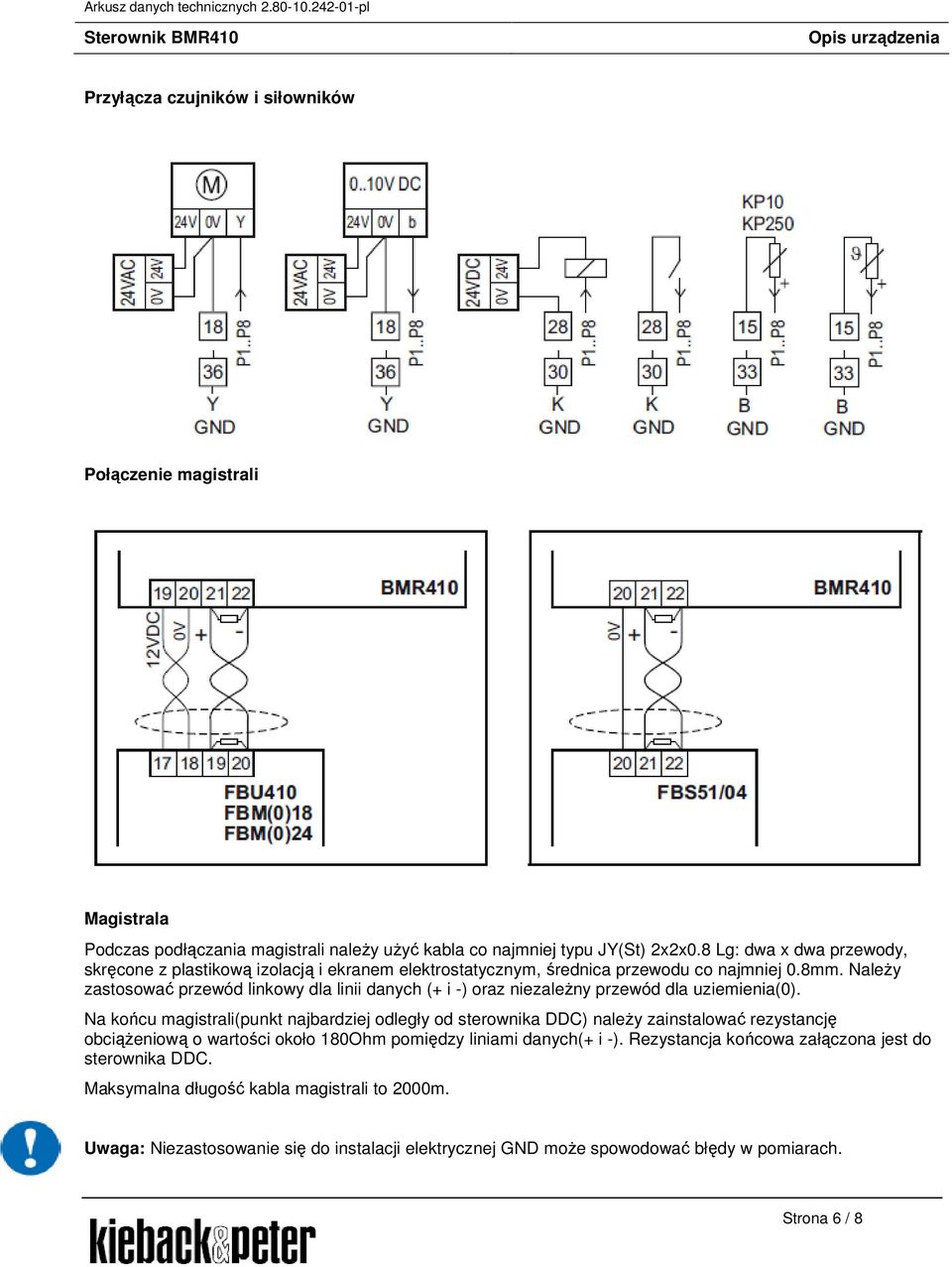

6 Przyłącza czujników i siłowników Połączenie magistrali Magistrala Podczas podłączania magistrali naleŝy uŝyć kabla co najmniej typu JY(St) 2x2x0.8 Lg: dwa x dwa przewody, skręcone z plastikową izolacją i ekranem elektrostatycznym, średnica przewodu co najmniej 0.8mm. NaleŜy zastosować przewód linkowy dla linii danych (+ i -) oraz niezaleŝny przewód dla uziemienia(0). Na końcu magistrali(punkt najbardziej odległy od sterownika DDC) naleŝy zainstalować rezystancję obciąŝeniową o wartości około 180Ohm pomiędzy liniami danych(+ i -). Rezystancja końcowa załączona jest do sterownika DDC. Maksymalna długość kabla magistrali to 2000m. Uwaga: Niezastosowanie się do instalacji elektrycznej GND moŝe spowodować błędy w pomiarach. Strona 6 / 8

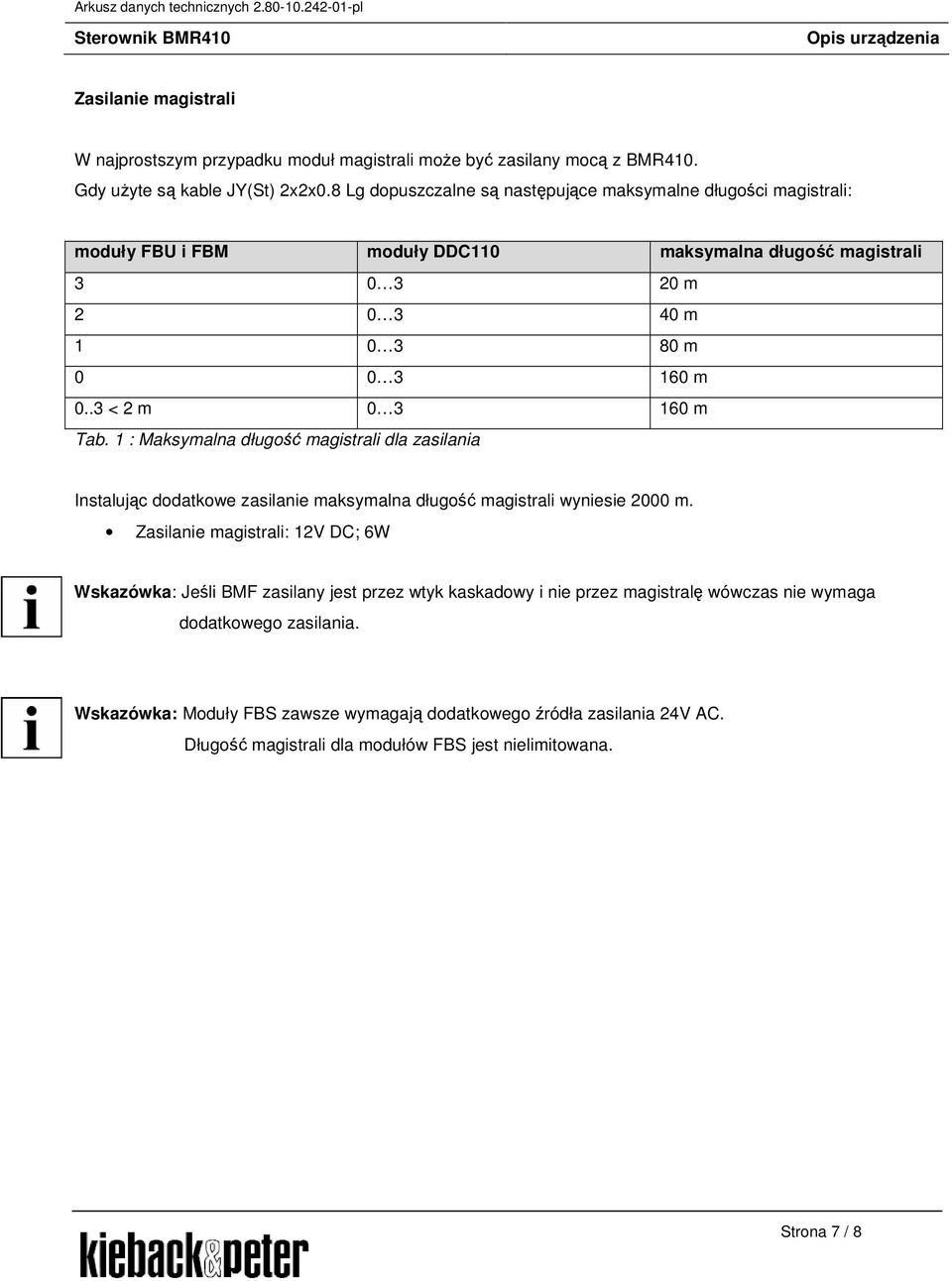

7 Zasilanie magistrali W najprostszym przypadku moduł magistrali moŝe być zasilany mocą z BMR410. Gdy uŝyte są kable JY(St) 2x2x0.8 Lg dopuszczalne są następujące maksymalne długości magistrali: moduły FBU i FBM moduły DDC110 maksymalna długość magistrali m m m m 0..3 < 2 m m Tab. 1 : Maksymalna długość magistrali dla zasilania Instalując dodatkowe zasilanie maksymalna długość magistrali wyniesie 2000 m. Zasilanie magistrali: 12V DC; 6W Wskazówka: Jeśli BMF zasilany jest przez wtyk kaskadowy i nie przez magistralę wówczas nie wymaga dodatkowego zasilania. Wskazówka: Moduły FBS zawsze wymagają dodatkowego źródła zasilania 24V AC. Długość magistrali dla modułów FBS jest nielimitowana. Strona 7 / 8

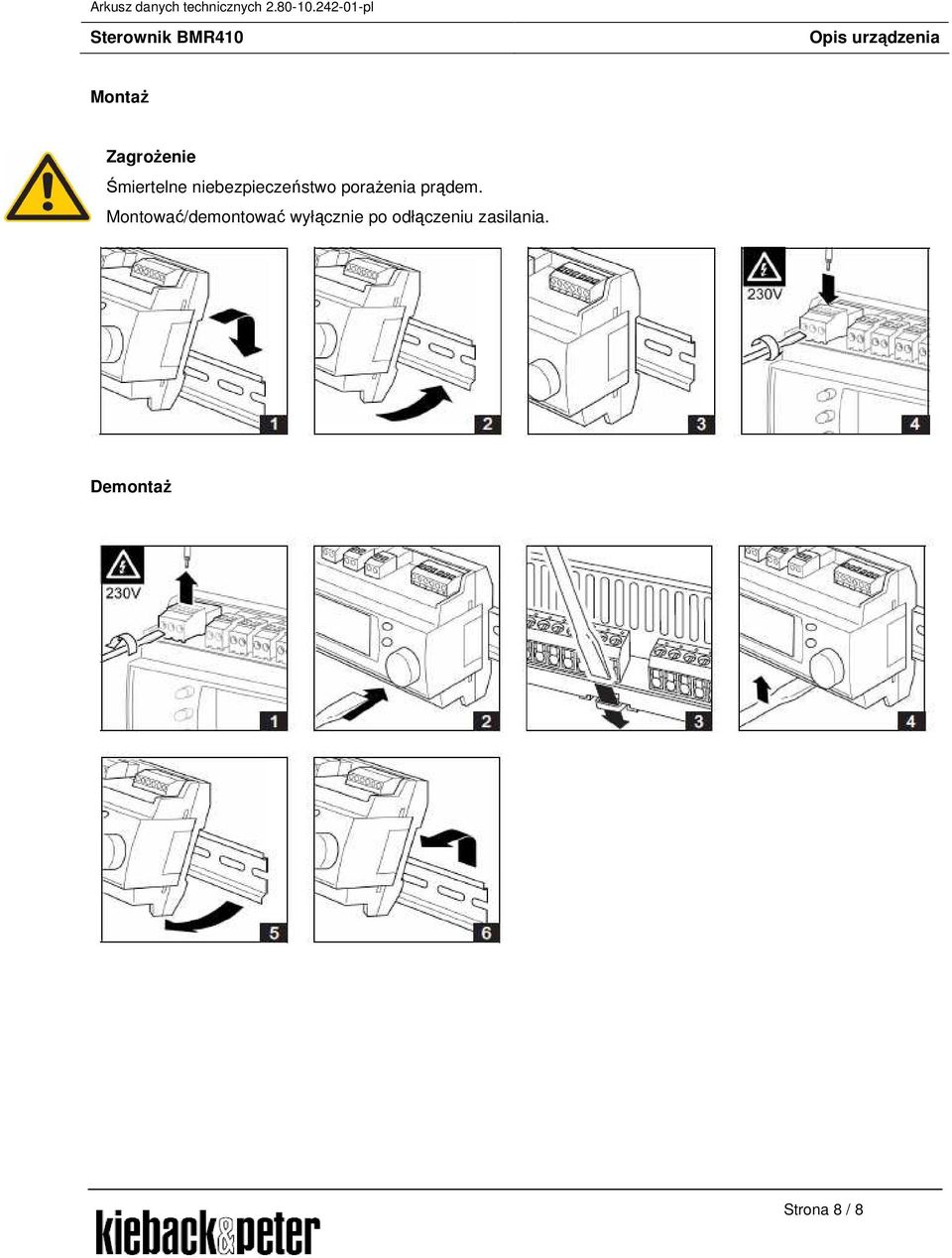

8 MontaŜ ZagroŜenie Śmiertelne niebezpieczeństwo poraŝenia prądem. Montować/demontować wyłącznie po odłączeniu zasilania. DemontaŜ Strona 8 / 8
