STEROWNIK DOZOWANIA Z DWUSTOPNIOWYM DOZOWANIEM / WYJŚCIEM IMPULSOWYM I ANALOGOWYM W RELACJI DO NATĘŻENIA PRZEPŁYWU

Transkrypt

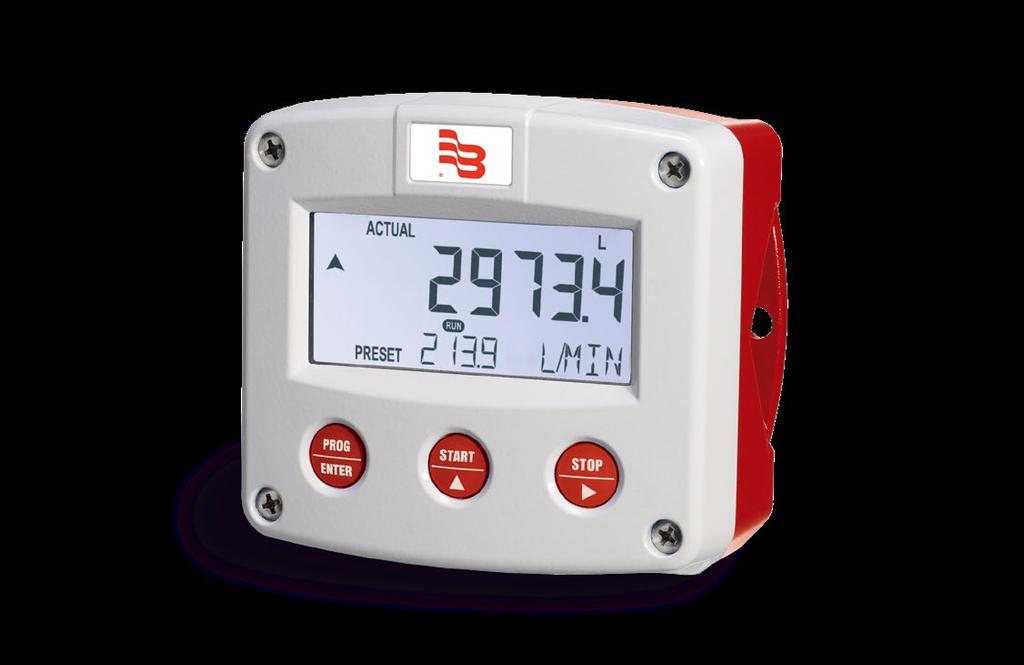

1 KARTA TECHNICZNA F131 Jest tak mocna że możesz na niej stanąć! STEROWNIK DOZOWANIA Z DWUSTOPNIOWYM DOZOWANIEM / WYJŚCIEM IMPULSOWYM I ANALOGOWYM W RELACJI DO NATĘŻENIA PRZEPŁYWU Zalety Solidna obudowa IP67 (NEMA 4X). Jest tak mocna że możesz na niej stanąć! Dostępny w wersji iskrobezpiecznej dopuszczenia ATEX, IECEx dla gazów i pyłów. Programowanie może być przeprowadzone przez użytkownika dzięki praktycznej strukturze menu, oszczędzając czas i nerwy. Poznaj jeden, poznasz je wszystkie! Zróżnicowane możliwości montażu: naściennie, na rurach, panelowo lub na zewnątrz bezpośrednio na czujnikach! Cechy Duży wyświetlacz wyświetlający wartość preselekcji, bieżącą wartość dawki i chwilowe natężenie przepływu. Automatyczna korekcja przepełnienia. Łatwe programowanie wartości dozowania i kontrola procesu. Dostępna funkcja liczenia w górę i w dół. Wybieralne jednostki pomiaru; objętości lub masy. Dostępna wersja przeciwwybuchowa. Pełna komunikacja Modbus RS232/485/TTL. Zasilanie z pętli lub bateryjne, 8 24V AC/DC lub V AC. Zasilanie czujnika 3 / 8,2 / 12 / 24V DC. Opcjonalne podświetlenie LED. Wyjście sygnałowe Dwa konfigurowalne wyjścia sterujące: dla dwustopniowego lub jednostopniowego dozowania. (0)4 20mA / 0 10V DC w relacji do natężenia przepływu. Skalowane wyjście impulsowe w relacji do sumatora całkowitego. Wejście sygnałowe Przepływ Możliwość przetwarzania wszystkich sygnałów z przepływomierzy: kontaktron, NAMUR, impuls NPN/PNP, sinusoidalny (cewka), aktywne sygnały impulsowe, (0)4 20mA. Zewnętrzne sterowanie Start / Pauza / Stop. Aplikacje Seria F to Twój pierwszy i najbezpieczniejszy wybór odnośnie wskaźnika do aplikacji w strefach bezpiecznych i zagrożonych. Szczególnie do ciężkich warunków pogodowych jak deszcz, śnieg, słona atmosfera i temperatury pomiędzy 40 C a 80 C (40 F a 176 F). Do dozowania małych oraz bardzo dużych ilości. Wskazywanie natężenia przepływu i sygnały wyjściowe jeśli są wymagane. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 1

2 Informacje ogólne Wprowadzenie F131 oferuje dodatkowo do standardowych funkcji wyjściowy sygnał analogowy w relacji do natężenia przepływu. Operator może łatwo wprowadzić wielkość dawki lub wykonać powtarzające się dozowanie. Podczas dozowania wyświetlana jest wartość preselekcji jak również wartość zadozowana (lub pozostała) oraz natężenie przepływu. Automatyczna kontrola przepełnienia zapewnia dokładne rezultaty po każdym dozowaniu. Szeroki wybór opcji poszerza możliwości tego modelu. Wyświetlacz Wyświetlacz posiada duże 17 mm (0,67 ) i 8 mm (0,31 ) znaki. Poza informacjami o procesie, dostępny jest siedmiocyfrowy, kasowalny sumator dzienny jak również jedenastocyfrowy, niekasowalny sumator całkowity. Wszystkie wartości są zapisywane w pamięci EEPROM co minutę. Konfiguracja Wszystkie nastawy konfiguracyjne są dostępne przez proste menu operatorskie z możliwością zabezpieczenia hasłem. Każda nastawa jest wyraźnie oznaczona opisem alfanumerycznym, co pozwala uniknąć kłopotliwych skrótów i kodów. Wszystkie nastawy są zapisywane w pamięci EEPROM na wypadek nagłej utraty zasilania. Komunikacja Wszystkie dane procesowe i ustawienia mogą być odczytane i modyfikowane ręcznie lub przez komunikację Modbus (RS232 / RS485). Jeśli to konieczne, proces dozowania może być uruchomiony i zatrzymany przez port komunikacyjny. Pełna funkcjonalność Modbus jest dostępna dla wersji iskrobezpiecznej (TTL). Strefa zagrożona Ten model posiada certyfikaty iskrobezpieczne ATEX, IECEx w atmosferze gazu i pyłu, z dozwoloną temperaturą otoczenia 40 C do 70 C (40 F do 158 F). Dostępna jest również obudowa ognioszczelna Ex d z certyfikatem ATEX. Obudowy Istnieje możliwość wyboru różnych typów obudowy, wszystkie z dopuszczeniem ATEX, IECEx. W standardzie F131 dostarczany jest z obudową GRP do zabudowy panelowej, która może być doprowadzona do obudowy GRP klasy IP67 / NEMA 4X przez dodanie tylnej osłony. Najbardziej popularną jest obudowa aluminiowa ze stopniem ochrony IP67 / NEMA 4X. Dostępne są zarówno europejskie jak i amerykańskie gwinty dławików kablowych. Typowa aplikacja F131 Wyjściowy sygnał analogowy Natężenie przepływu jest przekazywane sygnałem wyjściowym (0)420mA lub 0 10V DC. wyjściowy jest odświeżany osiem razy na sekundę z dostępną funkcją filtra wygładzania sygnału jeśli jest to konieczne. Wartość wyjścia jest definiowana przez użytkownika w relacji do natężenia przepływu, np. 4mA dla 15 l/h i 20mA dla 2000 l/h. wyjściowy może być pasywny, aktywny lub izolowany podczas gdy pasywny typ wyjścia zasila również F131. Wyjścia sterujące Dostępne są dwa wyjścia które mogą być skonfigurowane do działania jako dwustopniowe dla dużych objętości lub jako jednostopniowe dla mniejszych dawek, gdzie drugie wyjście dostępne jest jako skalowane wyjście impulsowe. Maksymalna częstotliwość wyjściowa to 500Hz. wyjściowy może stanowić pasywny NPN, aktywny PNP lub izolowany przekaźnik elektromechaniczny. Wejście sygnałowe F131 przyjmuje większość sygnałów impulsowych i analogowych z pomiarów objętościowych i masowych. Typ sygnału wejściowego może być wybrany z menu bez konieczności nastaw żadnych przełączników mechanicznych, zworek lub trymerów. Wejście analogowe dostępne jest z kalkulacją liniową lub pierwiastka kwadratowego oraz z możliwością zasilania z pętli 4 20mA. Wyjśćie impulsowe R2 (tylko sterowanie jednostopniowe) Wyjście sterujące R1 Wejście przepływomierza Wyjście analogowe Protokół komunikacyjny Zewnętrzne sterowanie: Wyjście sterujące R2 Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 2

3 Wymiary obudów Obudowa panelowa z aluminium i GRP Listwa zaciskowa 31 mm (1.22") 29 mm (1.14") 130 mm (5.12") 120 mm (4.72") 115 (4.53") 98 (3.86") obudowy HB & HC wymiary wycięcia Obudowy kompaktowe / naścienne z aluminium i GRP 120 mm (4.72") 130 mm (5.12") 75 mm (2.95") Aluminium 30mm 30mm M16 x 1,5 1 /2"NPT M16 x 1,5 60 mm (2.36") Ø 7mm (0.27") Ø 7mm (0.27") 22,50 mm 112 mm (4.40") HABM KOMUNIKACJA CB: RS232 RXD TXD DTR 12V CH: RS485 2żyły A B Y Z CT: TTL Iskrobezpieczny Przykład wyświetlacza 90 x 40mm (3,5 x 1,6 ) WYJŚCIE STERUJĄCE / IMPULSOWE R PD: 8 24V AC OA: aktyw. 24 V DC PD: 8 24V DC OT: tranz. pas. PD XI: 16 30V DC OR: przek. mech. = = PF: 24V AC PF: 24V DC PM: V AC PX: 8 30V DC ZB: Podświetl.: 1230V DC AP PX: 8 30V DC Wyjście zasilane pętlą PB / PC: zasilanie bateryjne Wewnętrzna bateria litowa o długiej żywotności PL: wejście zasilania pętlą (zaciski GND 1 2 są niedostępne) WYJŚCIE STERUJĄCE R OA: aktyw. 24 V DC OT: tranz. pas. OR: przek. mech. = = WYJŚCIE ANALOGOWE AA: 4 20mA I AB: 0 20mA I AF: 4 20mA I I AI: 4 20mA I SYGNAŁ Z PRZEPŁYWOMIERZA P: cewka P: kontaktron / npn P: PNP P: namur P: sygnał aktywny A: (0)4 20mA I WEJŚCIE DODATKOWE IR: Wejście 17 WEJŚCIE DODATKOWE IR: Wejście STOP CH: RS485 4żyły A B RXD TXD DTR 12V I AP: 4 20mA I AU: 0 10V U U A PL: 4 20mA I I I I Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 3

4 Przykład typowego okablowania F131P(AP)CHOTPB(PX) Przykład typowego okablowania F131PAPCHOTPX LISTWA LISTWA ZACISKOWA ZACISKOWA Seria F100 Seria F100 BATERYJNE BATERYJNE LISTWA ZACISKOWA Seria F100 WYJŚCIE PĘTLĄ Komunikacja Komunikacja Modbus, Modbus, typ CH: typ RS485 CH: RS485 2 żyły 2 żyły Komunikacja Modbus, typ CH: RS485 2 żyły B A B A B A Uwaga: Uwaga: APPX może APPX być może użyty być użyty w kombinacji w kombinacji z baterią! z baterią! APPX zasili APPX urządzenie; zasili urządzenie; (bateria (bateria zostanie zostanie automatycznie automatycznie odłączona odłączona aż zasilanie aż zasilanie zostanie zostanie odłączone). odłączone). 3.2V 3.2V 3.2V 3.2V V 3.2V Dodatkowe Dodatkowe wejście, wejście, typ IR: typ IR: PAUZA / PAUZA STOP / STOP Dodatkowe Dodatkowe wejście, wejście, typ IR: typ IR: 3.2V Filtr Uziemie Zasilanie * z z przepływomierza przepływomierza typ P: typ P: impulsowy impulsowy z przepływomierza typ P: impulsowy Wyjście analogowe, typ AP: pasywne 4 20mA (zasilane pętlą) Wyjście Wyjście analogowe, analogowe, typ AP: typ AP: (nie użyte (nie w użyte tym przykładzie) w tym przykładzie) lub cewka lub cewka lub cewka 8 30V DC Wyjście Wyjście sterujące sterujące lub impulsowe, lub impulsowe, typ OT: tranzystor typ OT: tranzystor pasywny pasywny np. licznik np. licznik 8 24V DC 8 24V DC Wyjście sterujące lub impulsowe, typ OT: tranzystor pasywny lub cewka Uziemie Zasilanie Zasilanie typu PX: typu PX: 8 30V DC 8 30V DC (nie użyte (nie w użyte tym przykładzie) w tym przykładzie) Zasilanie typu PX: 8 30V DC (nie użyte w tym przykładzie) * Dla * wejść Dla impulsowych: wejść impulsowych: Dostępne Dostępne Vref: 1,2V/3,0V. Vref: 1,2V/3,0V. BRAK zasilania BRAK zasilania wyjścia, wyjścia, dostępny dostępny Izasilania: Izasilania: <1mA. <1mA. Uwaga: Uwaga: użycie tych użycie napięć tych referencyjnych napięć referencyjnych przy maks. przy obciążeniu maks. obciążeniu znacznie znacznie skróci żywotność skróci żywotność baterii. baterii. * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. Uwaga: użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 4

5 Przykład typowego okablowania F131AAACBOAPD Przykład typowego okablowania F131AAICIORPM LISTWA ZACISKOWA Seria F100 24V AC / 24V DC AC / DC LISTWA ZACISKOWA Seria F V AC 2 żyły Komunikacja Komunikacja Modbus, Modbus, typ CB: RS232 typ CB: RS232 TXD RXD DTR 12V Z Y B A Komunikacja Modbus, typ CI: RS485 4 żyły 3.2V 3.2V 3.2V Dodatkowe Dodatkowe wejście, typ wejście, IR: typ IR: PAUZA / PAUZA STOP / STOP 3.2V 3.2V ilane pętlą) Główne zasilanie np. licznik np. licznik Zasilanie Zasilanie typu PD: typu PD: 8 24V AC 8 / 24V DC AC / DC Dodatkowe Dodatkowe wejście, typ wejście, IR: typ IR: z przepływomierza typu A: (0)4 20mA Wyjście analogowe typu AA: aktywne 4 20mA Wyjście sterujące typu OA: aktywne, impulsowe 24V DC** Wyjście sterujące Wyjście sterujące typu OA: typu OA: aktywne, aktywne, impulsowe impulsowe 24V DC** 24V DC** 8 24V AC 8 24V DC Główne zasilanie lub cewka lub cewka Zasilanie typu PM: V AC z przepływomierza typu A: (0)4 20mA Wyjście analogowe typu AI: 8 30V DC pasywne, izolowane 4 20mA Wyjście sterujące lub impulsowe typu OR: przekaźnik mechaniczny N L1 * Umaks czujnika jest 2V poniżej Uzasilania Umaks czujnika: 8,2V wymaga 10VDC(8VAC) Uzasilania 12V wymaga 14VDC(10VAC) Uzasilania 24V wymaga 26VDC(18VAC) Uzasilania *Napięcie zasilania: 3,2 / 8,2 / 12 / 24V DC dla czujnika ** Wymaga min. 24V zasilania Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 5

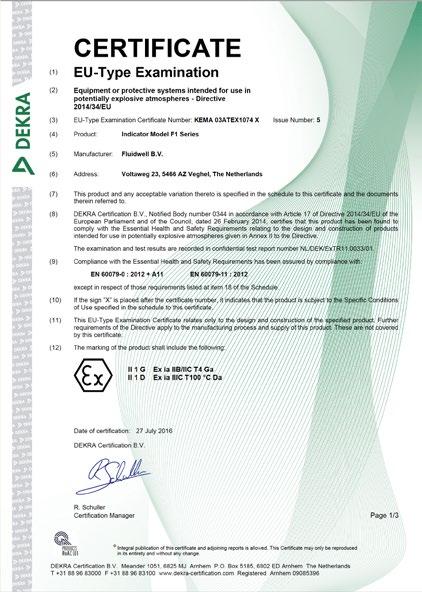

6 Aplikacje w strefie zagrożonej F131XI posiada certyfikat ATEX i IECEx wydany przez DEKRA do użycia w aplikacjach iskrobezpiecznych z temperaturą otoczenia od 40 C do 70 C (40 F do 158 F). Certyfikat zgodności KEMA 03ATEX1074 X IECEx DEK X Oznaczenia ATEX: Gaz: II 1 G Ex ia IIB/IIC T4 Ga. Pył: II 1 D Ex ia IIIC T100 C Da. Oznaczenia IECE: Gaz: Ex ia IIC/IIB T4 Ga Pył: Ex ia IIIC T100 C Da. Poza zasilaniem iskrobezpiecznym dla wyjścia impulsowego, dozwolone jest na podłączenie do trzech źródeł zasilania iskrobezpiecznego w aplikacjach IIB/IIIC lub jednego w aplikacjach IIC. Należy odnieść się do certyfikatu odnośnie maksymalnych wartości wejściowych i wyjściowych obwodów. Pełna funkcjonalność F131 pozostaje dostępna, włączając w to dwustopniowe sterowanie, wyjście 4 20mA, wyjście impulsowe i komunikację Modbus (typ CT). Zasilanie typu PDXI oferuje 8,2V dla zasilania czujnika np. dla jednego czujnika Namur. Dostępna jest również obudowa ognioszczelna Ex d z certyfikatem ATEX. Należy skontaktować się z przedstawicielem odnośnie dalszych szczegółów. Przykład konfiguracji IIB / IIIC i IIC F131P(AP)(CT)OTPC(PX)XI Zasilanie bateryjne 3.2V Komunikacja Modbus, typ CT: TTL (nie użyte w tym przykładzie) STREFA ZAGROŻONA STREFA BEZPIECZNA 3.2V Wyjście analogowe typu AP: pasywne 4 20mA (nie użyte w tym przykładzie) z przepływomierza typ P: impulsowy Uwaga: AP PX może być użyty w kombinacji z baterią! (typ PC), ale tylko w IIB aplikacjach! AP PX zasili urządzenie (wyjście zasilane pętlą); (bateria zostanie automatycznie odłączona aż zasilanie zostanie odłączone). Wyjście sterujące lub impulsowe, typ OT: tranzystor pasywny Wyjście sterujące lub impulsowe, typ OT: tranzystor pasywny * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. Uwaga: użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. NP. MTL 5525 np. MTL 5511 NP. MTL 5525 np. MTL 5511 Uwaga: powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 6

7 Przykład konfiguracji IIB /IIIC i IIC F131PAP(CT)OT(PX)XI Wyjście zasilane pętlą LISTWA ZACISKOWA Seria F100 STREFA ZAGROŻONA STREFA BEZPIECZNA Komunikacja Modbus, typ CT: TTL Uwaga: komunikacja typu CT nie jest dopuszczona dla aplikacji IIC. TXD RXD DTR 12V Io=max 250mA Po=max 850mW SEPARATOR: Certyfikowany separator iskrobezpieczny TTL na RS232 / RS422 / TTL Na przykład: MTL5051 np. PC * Uwaga: Komunikacja jest dozwolona przy konfiguracji jako IIB / IIIC. 3.2V 3.2V Wyjście analogowe typu AP PX: pasywne 4 20mA (wyjście zasilane pętlą) z przepływomierza typ P: impulsowy np. MTL 5525 i / lub WZMACNIACZ JEDNOKANAŁOWY np. MTL Wyjście sterujące typu OT: tranzystor pasywny np. MTL 5525 np. MTL Wyjście sterujące typu OT: tranzystor pasywny np. licznik lub wskaźnik np. MTL 5525 np. MTL 5511 np. licznik Uwaga: powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * Dla wejść impulsowych: Dostępne Vref: 1,2V/3,0V. BRAK zasilania wyjścia, dostępny Izasilania: <1mA. Uwaga: użycie tych napięć referencyjnych przy maks. obciążeniu znacznie skróci żywotność baterii. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 7

8 Przykład konfiguracji IIB / IIIC i IIC F131AAF(CT)OTPDXI Zasilanie 16 30V DC LISTWA ZACISKOWA Seria F100 STREFA ZAGROŻONA STREFA BEZPIECZNA TXD RXD DTR 12V Komunikacja Modbus, typ CT: TTL Uwaga: komunikacja typu CT nie jest dopuszczona dla aplikacji IIC. Io=max 250mA Po=max 850mW SEPARATOR: Certyfikowany separator iskrobezpieczny TTL na RS232 / RS422 / TTL Na przykład: MTL5051 np. PC * Uwaga: Komunikacja jest dozwolona przy konfiguracji jako IIB / IIIC. 3.2V 3.2V Główne zasilanie Ci = 17nF Typ sygnału z przepływomierza: A (0)4 20mA SUMARYCZNA POJEMNOŚĆ CAŁEJ PODŁĄCZONEJ APARATURY ANALOGOWEJ W APLIKACJACH IIC NIE MOŻE PRZEKROCZYĆ 66nF MINUS 17nF (17nF JEST UŻYWANE PRZEZ ZACISKI 7 8 WYJŚCIOWEGO SYGNAŁU ANALOGOWEGO) Wyjście analogowe typu AF: Pasywne pływające 4 20mA Wyjście impulsowe typu OT: tranzystor pasywny np. licznik Zasilanie typu PD: 16 30V DC (uwaga: PD i zasilanie bateryjne (typ PC) NIE jest dopuszczone w aplikacjach IIC). NP. MTL 5525 np. MTL 5511 NP. MTL 5525 np. MTL 5511 NP. MTL np. licznik Uwaga: powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * Uwaga do zasilania typu PD: napięcie zasilania dla czujników impulsowych to maksimum 8,7V (Uo=maks. 8,7V Io=maks. 25mA Po=maks. 150mW) i dla czujników analogowych tak jak podłączono do zacisku 1 (wewnętrznie połączone). Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 8

9 Przykład konfiguracji IIB / IIIC F131AAFCTOT(PC)(PD)XI Zasilanie 16 30V DC lub zasilanie bateryjne LISTWA ZACISKOWA Seria F100 STREFA ZAGROŻONA STREFA BEZPIECZNA Komunikacja Modbus, typ CT: TTL TXD RXD DTR 12V SEPARATOR: Certyfikowany separator Io=max 250mA iskrobezpieczny TTL na RS232 / Po=max 850mW RS422 / TTL Na przykład: MTL5051 np. PC 3.2V 3.2V Główne zasilanie Typ sygnału z przepływomierza: A (0)4 20mA Ci = 17nF l Wyjście analogowe typu AF: Pasywne pływające 4 20mA Wyjście impulsowe typu OT: tranzystor pasywny Wyjście impulsowe typu OT: tranzystor pasywny Z uwagi na wyjście analogowe typu AF, urządzenie musi być zasilane bateryjnie, typ PC, lub przez zewnętrzne źródło zasilania, typ PD. Zasilanie typu PD: 16 30V DC lub licznik WZMACNIACZ JEDNOKANAŁOWY Na przykład MTL 5541 WZMACNIACZ JEDNOKANAŁOWY Na przykład MTL 5541 NP. MTL 5525 np. MTL 5511 np. MTL 5525 i / lub WZMACNIACZ JEDNOKANAŁOWY np. MTL 5541 np. MTL 5525 Uwaga: powyższe wartości są wartościami bezpiecznymi. Sprawdzić specyfikację techniczną dla wartości roboczych. * Uwaga do zasilania typu PD: napięcie zasilania dla czujników impulsowych to maksimum 8,7V (Uo=maks. 8,7V Io=maks. 25mA Po=maks. 150mW) i dla czujników analogowych tak jak podłączono do zacisku 1 (wewnętrznie połączone). Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 9

10 Specyfikacja techniczna Informacje ogólne Specyfikacja techniczna Typ LCD, alfanumeryczny o wysokiej intensywności odblasku, odporny na promienie UV. Wymiary 90 x 40mm (3.5 x 1.6 ). Cyfry Siedem 17mm (0,67 ) i jedenaście 8mm (0,31 ) znaków. Różne symbole i jednostki pomiaru. Prędkość Definiowana: szybka, 1s, 3s, 15s, 30s, wył odświeżania Opcja ZB Transflektywny LCD z białym podświetleniem LED. Dobre odczyty przy pełnym nasłonecznieniu i w ciemności. Uwaga ZB Dostępne tylko dla aplikacji w strefach bezpiecznych. Temperatura otoczenia Strefy bezpieczne 40 C to 80 C (40 F to 176 F). Wersja 40 C to 70 C (40 F to 158 F). iskrobezpieczna Zasilanie Typ AP Wyjście analogowe zasilane pętlą, 8 30V DC. Pobór mocy maks. 0,5 W. Typ PB Bateria litowa o długiej żywotności żywotność zależy od nastaw i konfiguracji do 5 lat. (wymaga PD, PL lub PX) Typ PC Iskrobezpieczna bateria litowa o długiej żywotności żywotność zależna od ustawień i konfiguracji do 5 lat. (Wymaga XI, i PD lub PX) Typ PD 8 24V AC / DC ± 10%. Pobór mocy maks. 5 W. Wersja iskrobezpieczna: 16 30V DC; pobór mocy maks. 1 W. Typ PF 24V AC / DC ± 10%. Pobór mocy maks. 15 W. Typ PL Zasilany pętlą z sygnału czujnika 420mA (typ A) wymaga typu AI i OT (nie Xi). Typ PM V AC ± 10%. Pobór mocy maks. 15 W. Typ PX 8 30V DC. Pobór mocy maks. 0,75 W. Typ ZB 12 30V DC ± 10%. Pobór mocy maks. 1,5 W. Uwaga PB/PF/PM Nie dostępne w wersji iskrobezpiecznej. Uwaga PF/PM Całkowity pobór czujników i wyjść nie może przekroczyć 24V. Uwaga W aplikacjach iskrobezpiecznych sprawdzić z certyfikatem wartości bezpieczne. Listwa zaciskowa Typ Wyjmowana listwa zaciskowa. Maks. przewód 1.5mm 2 i 2.5mm 2. Zasilanie czujnika Typ PB/PC/PX Uwaga Typ PD Typ PDXI Uwaga Typ PF / PM 3V DC dla sygnałów impulsowych i 1,2V DC dla cewek indukcyjnych. To nie jest realne zasilanie czujnika. Przeznaczone tylko dla czujników o bardzo małym poborze mocy jak cewki (sinusoidalne) i kontaktrony. 1,2 / 3 / 8,2 / 12 / 24V DC maks. 24V DC. Umaks czujnika jest 2V poniżej Uzasilania. 1,2 / 3 / 8,2V DC maks. 8,2V DC i napięcie głównego zasilania (jak podłączone do zacisku 1). W przypadku PDXI i sygnału A: napięcie zasilania czujnika jest takie jak napięcie zasilania podłączone do zacisku 1. Na zacisku 2 występuje również to samo napięcie. 1,2 / 3 / 8,2 / 12 / 24V DC maks. 24V DC. Obudowa Ogólnie Okno Okno poliwęglanowe. Uszczelnienie Silikonowe. Przyciski sterujące Trzy przyciski przemysłowe. Klawiatura silikonowa odporna na promienie UV. Naścienne / kompaktowe obudowy aluminiowe Ogólnie Obudowa naścienna/kompaktowa z odlewu aluminium, IP67 / NEMA 4X z 2komponentową powłoką odporną na promienie UV. Wymiary 130 x 120 x 75mm (5.12 x 4.72 x 2.95 ) S x W x G. Waga 1100 g. Typ HABM Dławiki: 1 x 1/2 NPT 2 x M16 Strefa zagrożona Iskrobezpieczeństwo Certyfikat II 1 G Ex ia IIB/IIC T4 Ga. ATEX II 1 D Ex ia IIIC T100 C Da. Certyfikat Ex ia IIC/IIB T4 Ga. IECEx Ex ia IIIC T100 C Da. Temp. otoczenia 40 C a 70 C (40 F a 158 F). Dyrektywy i standardy EMC Dyrektywa 2014/30/EU, FCC 47 CFR część 15. Niskie napięcie Dyrektywa 2014/35/EU. RoHS Dyrektywa 2011/65/EU. ATEX/IECEx Dyrektywa 2014/34/EU, IEC , IEC IP i NEMA EN & NEMA 250. Zabezpieczenie danych Typ Kopia zapasowa EEPROM wszystkich ustawień. Kopia zapasowa bieżących sumatorów co każdą minutę. Retencja danych na minimum 10 lat. Hasło Konfiguracja ustawień może być zabezpieczona hasłem. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 10

11 wejściowy Przepływomierz Typ P Cewka / sinusoida (Wybór czułości HI: 20mVpp lub LO: 80mVpp), NPN/PNP, otwarty kolektor, kontaktron, Namur, aktywny sygnał impulsowy 8 12 i 24V DC. Częstotliwość Minimum 0Hz maksimum 7kHz dla sumatora i natężenia przepływu. Maks. częstotliwość zależy od typu sygnału i wewnętrznego filtra DP. Np. kontaktron z filtrem DP: maks. częstotliwość 120 Hz. Współczynnik K 0, ze zmienną pozycją dziesiętną. Filtr Dostępny dla wszystkich sygnałów impulsowych. dolnoprzepustowy Opcja ZF Czułość cewki 10mVpp. Typ A (0)4 20mA. Wejściowy sygnał analogowy może być wyskalowany do dowolnego zakresu 0 20mA. Typ U 0 10V DC. Skonsultować z fabryką. Dokładność Rozdzielczość: 14 bitów. Błąd <0,0025mA / ± 0,125%. PS. Programowalny niski poziom odcięcia. Rozpiętość 0, ze zmienną pozycją dziesiętną. Czas odświeżania Cztery razy na sekundę. Spadek napięcia Typ A: 2,5V 20mA. Zależność Liniowa i pierwiastek kwadratowy. Uwaga Dla sygnału typu A: wymagane zewnętrzne zasilanie czujnika; np. typ PD. Dodatkowe wejście Funkcja Zewnętrzne sterowanie: Dwa zaciski do uruchamiania, zatrzymywania i zerowania procesu dozowania. Typ IR Wewnętrznie podciągnięty styk zwierny NPN. Czas trwania Minimalny czas trwania impulsu 100ms. Wyjścia sygnałowe Wyjście analogowe Funkcja Transmisja natężenia przepływu. Dokładność 10 bitów. Błąd < 0,05%. Wyjście analogowe może zostać wyskalowane do dowolnego zakresu. Czas odświeżania Osiem razy na sekundę. Typ AA Aktywne wyjście 4 20mA (wymagane PD, PF, PM lub PX). Typ AB Aktywne wyjście 0 20mA (wymagane PD, PF, PM lub PX). Typ AF Pasywne wyjście pływające 4 20mA dla aplikacji iskrobezpiecznych (wymagane XI PD). Typ AI Pasywne wyjście 4 20mA, galwanicznie izolowane dostępne również dla modeli zasilanych bateryjnie. Typ AP Pasywne wyjście 4 20mA nieizolowane. Urządzenie będzie zasilane pętlą. Typ AU Aktywne wyjście 0 10V DC (wymagane PD, PF, PM lub PX). Wymagane zasilanie min. 12V. Opcja komunikacji Funkcja Protokół Odczyt informacji z wyświetlacza, odczyt / zapis wszystkich ustawień. Modbus ASCII / RTU. Prędkość Adresowanie Typ CB Typ CH Typ CI Typ CT Wyjście cyfrowe Funkcja Częstotliwość Typ OA Maksymalnie 255 adresów. RS232 (wymaganes P). RS485 2żyły (wymaganes P). RS485 4żyły (wymaganes P). TTL iskrobezpieczny. (wymaganes P). Definiowana przez użytkownika: jednostopniowy lub dwustopniowy process dozowania skalowane wyjście impulsowe w relacji do bieżącego dozowania lub w relacji do sumatora całkowitego. Maks. 500Hz. Definiowana długość impulsu pomiędzy 0,001 sekundy a 9,999 sekund. Dwa aktywne wyjścia tranzystorowe 24V DC (PNP); maks. 50mA na wyjście (wymagane PD, PF, PM lub PX). Wymagane zasilanie min. 24V. Typ OR Dwa elektromechaniczne wyjścia przekaźnikowe izolowane; maks. moc przełączania 230V AC (N.O.) 0,5A na przekaźnik (wymagane PF lub PM). Typ OT Dwa pasywne wyjścia tranzystorowe (NPN) Funkcjonalność Funkcje operatorskie Wyświetlane funkcje Preselekcji / Sumator Znaki Jednostki nieizolowane. Maks. 50V DC 300mA na wyjście. Wartość preselekcji może zostać wprowadzona przez operatora. Ilość zadozowana lub pozostała do zadozowania. Natężenie przepływu. Sumator i sumator całkowity. Sumator może być wyzerowany przez naciśnięcie przycisku CLEAR dwa razy. 7 znaków. Miejsca dziesiętne lub 3. Uwaga Sumator całkowity Znaki Jednostki / miejsca dziesiętne Uwaga L, m 3, GAL, USGAL, kg, lb, bbl, bez jednostki. Sumator może być wyzerowany. 11 znaków. Zgodnie z wyborem dla sumatora Bez możliwości zerowania. Natężenie przepływu Znaki 7 znaków. Jednostki ml, L, m3, Gallons, kg, Ton, lb, bl, cf, RND, ft3, scf, Nm3, Nl, igal bez jednostki. Miejsca dziesiętne lub 3. Jednostki czasu /sek /min /godz /dzień. Poznaj jeden, poznasz je wszystkie! KARTA TECHNICZNA F131 11

12 KARTA TECHNICZNA F131 Jest tak mocna że możesz na niej stanąć! Kod zamówieniowy Standardowa konfiguracja: F131PAPCXHABMIROTPXXXZX. Kod zamówieniowy: F131 _ A_ C_ HABM IR O_ P_ X _ Z _ wejściowy z przepływomierza A Wejście (0)4 20mA. P Wejście impulsowe: cewka, npn, pnp, namur, kontaktron. Wyjściowy sygnał analogowy AA Aktywne wyjście 4 20mA wymagane PD, PF, PM lub PX. AB Aktywne wyjście 0 20mA wymagane PD, PF, PM lub PX. AF Wyjście iskrobezpieczne 4 20mA wymagane XI PD. AI Izolowane wyjście 4 20mA. AP Pasywne wyjście 4 20mA, urządzenie zasilane pętlą. AU Aktywne wyjście 0 10V DC wymagane PD, PF, PM lub PX. Komunikacja CB Komunikacja RS232 Modbus ASCII / RTU. wymagane P. CH Komunikacja RS485 2żyły Modbus ASCII / RTU. wymagane P. CI Komunikacja RS485 4żyły Modbus ASCII / RTU. wymagane P. CT Iskrobezpieczna TTL Modbus ASCII / RTU. wymagane P. CX Brak komunikacji. Aluminiowe obudowy naścienne / kompaktowe IP67 / NEMA Type4X HABM Dławiki: 1 x 1/2 NPT 2 x M16. Dodatkowy sygnał wejściowy IR Zewnętrzne wejście sterujące do uruchamiania, pauzy i zatrzymywania. Cyfrowe sygnały wyjściowe OA Dwa aktywne wyjścia tranzystorowe wymagane PD, PF, PM lub PX. OR Dwa mechaniczne wyjścia przekaźnikowe wymagane PF lub PM. OT Dwa pasywne wyjścia tranzystorowe standardowa konfiguracja. Zasilanie PD 8 24V AC/DC zasilanie czujnika z XI: 16 30V DC. PF 24V AC / DC zasilanie czujnika. PL Zasilany pętlą z sygnału czujnika, typ A wymagane AI i OT (nie XI). PM V AC zasilanie czujnika. PX Podstawowe zasilanie 8 30V DC (brak realnego zasilania czujnika). Dodatkowe zasilanie bateryjne (opcjonalnie) PB Zasilanie baterią litową wymaga PD, PL lub PX. PC Zasilanie baterią litową Iskrobezpieczne wymaga XI, i PD, PL lub PX. Strefa zagrożona XI Iskrobezpieczeństwo, zgodnie z ATEX i IECEx. XF Obudowa Ex d 3 przyciski zgodnie z ATEX. XX Tylko strefa bezpieczna. Inne opcje ZB Podświetlenie. ZF Wejście z cewki 10mVpp. ZX Brak opcji. Pogrubione zaznaczenie tekstu oznacza standardową konfigurację. Dostępne w wersji iskrobezpiecznej. Badger Meter Europa GmbH Eastern Europe Branch Office Korfantego Knurów Poland Tel.: biuro@badgermeter.com Internet: Specyfikacja jest przedmiotem do zmiany bez wcześniejszego powiadomienia. Copyright: Fluidwell bv 2018 F131BADGERDATAPLV1805
