1 Instrukcja użytkownika Tłumaczenie instrukcji oryginalnej Napęd do bramy uchylnej ARM 300P I - BRAMA AŻUROWA 1,75m max 150kg max 1,75m max 150kg max 1,5m max 150kg max II - BRAMA PEŁNA 1,5m max 150kg max Uwaga: zdjęcia mogą odbiegad od rzeczywistości Pomoc techniczna Tel pn-pt 6:00-15:00 1

2 SPIS TREŚCI Wskazówki bezpieczeostwa... str. 3 Zawartośd zestawu... str. 3 Instrukcja montażu... str. 4 Połączenia elektryczne... str. 10 Podłączanie drugiej pary fotokomórek... str. 14 Schemat okablowania AC (prądu zmiennego)... str. 15 Nauka otwierania i zamykania... str. 15 Pilot... str. 17 Ustawienia przełączników... str. 19 Specyfikacja techniczna... str. 21 Karta gwarancyjna... str. 22 Deklaracja zgodności... str. 25 2

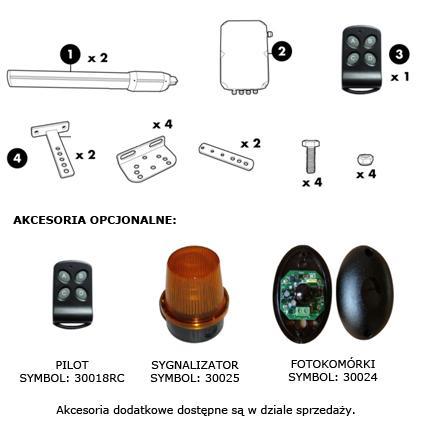

3 Wskazówki bezpieczeostwa 1. Niezbędna jest wiedza o użytkowaniu sprzętu elektro-technicznego. 2. Wymagane jest szkolenie z zakresu bezpiecznego użytkowania i konserwacji sprzętu 3. W przypadku dostrajania i naprawy mechanizmów wymagana jest obsługa przez profesjonalny personel. 4. Przewody zasilające należy kłaśd daleko od przewodów sterujących. 5. Należy sprawdzid każdy komponent przed uruchomieniem. 6. Należy zapoznad się z niniejszą instrukcją. Zawartośd zestawu 1 siłownik 2 skrzynka sterująca 3 pilot 4 zestaw montażowy 3

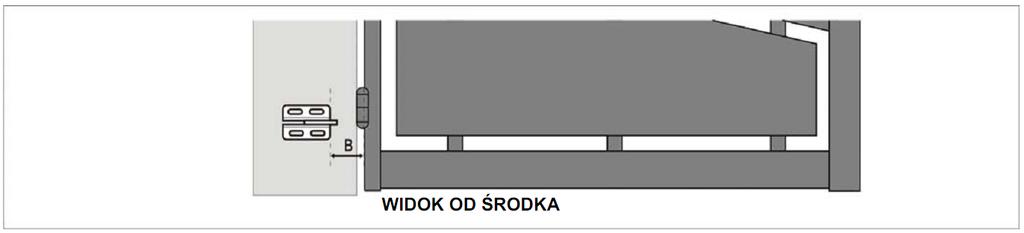

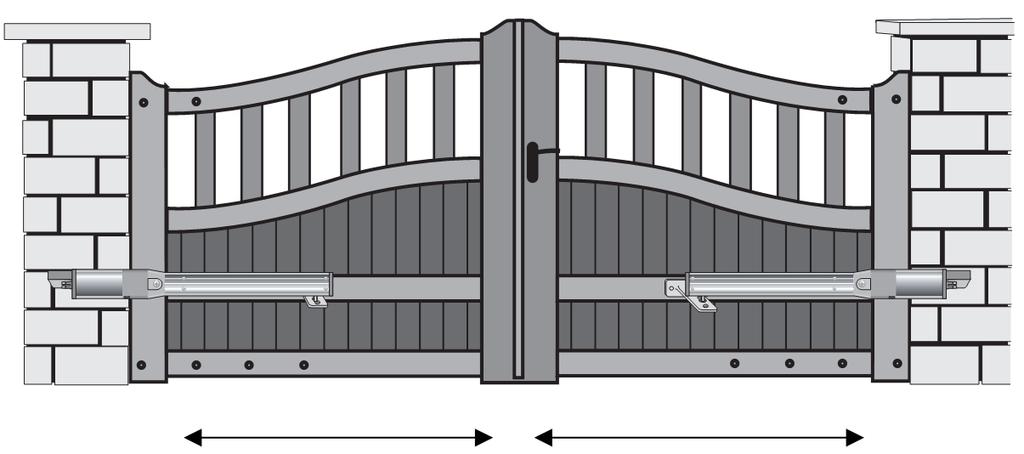

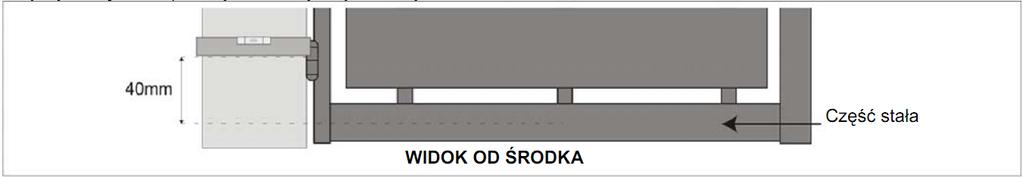

4 Instrukcja montażu Siłowniki montuje się na wzmocnionej i stałej części bramy (na przykład rama). Z powodów estetycznych i technicznych zalecamy montaż siłowników na wysokości 30-50cm od podłoża. Pozycja siłowników zależy od odległości D (odległośd pomiędzy osią zawiasu i stroną wewnętrzną filara) oraz od maksymalnego kąta otwarcia, który również zależy od odległości D. 1 - Odmierz odległośd D instalacji, a następnie na tablicy ze strony 7 zaznacz kolumnę odpowiadającą wybranemu kątowi otwarcia oraz zaznacz wiersz odpowiadający odmierzonej odległości D. Linia ta wskaże odległośd B w mm (odległośd między osią zawiasu i początkiem kątownika montażowego) 2 - Narysuj linię poziomą na środku części stałej bramy, do której będzie mocowany siłownik. Przenieś tę linię na filar i narysuj nową 40mm poniżej wcześniej narysowanej linii na filarze. 4

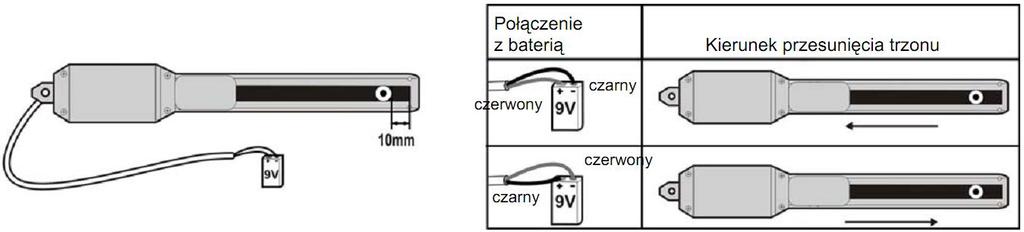

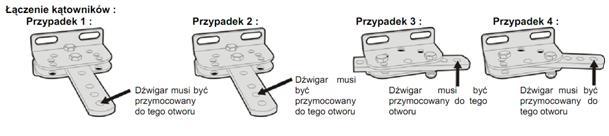

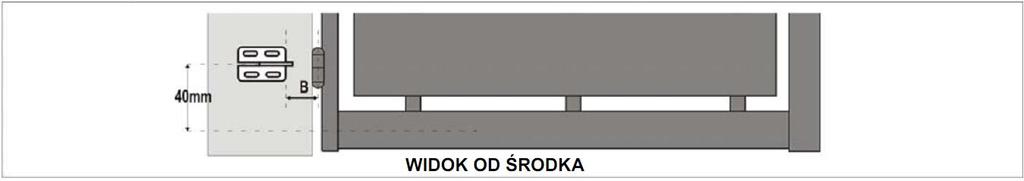

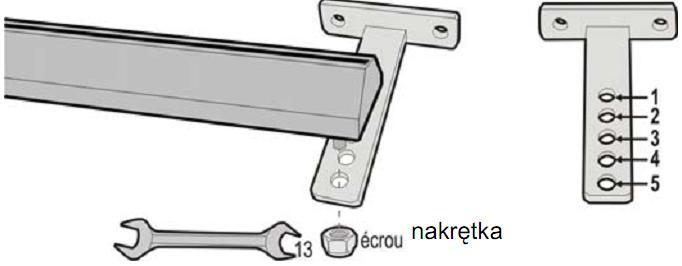

5 3 - Połącz kątowniki montażowe i kątowniki płaskie. Łączenie zależy od przypadku wyznaczonego wg tabeli ze strony Przymocuj wcześniej połączone elementy do filara koniecznie zachowując - odległośd B wyznaczoną wg tabeli ze strony 7. - wysokośd podaną na następnej stronie. Ważne: Po skręceniu, łączone elementy muszą doskonale poziome i na dobrej wysokości. 5 - Obród siłownik i upewnij się, że trzon wózka znajduje się w odległości ok. 10mm od kooca przeciwnego do silnika. Jeśli tak nie jest, przesuo wózek za pomocą baterii 9V LR Za pomocą klucza BTR2, połączyd siłownik z kątownikiem płaskim. Uwaga, otwór montażowy na kątowniku płaskim musi byd wybrany wg tabeli ze strony 7. 5

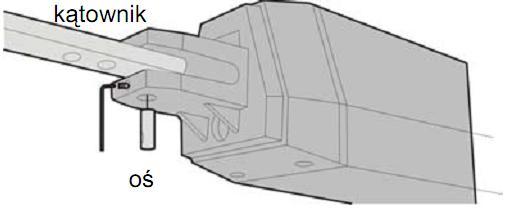

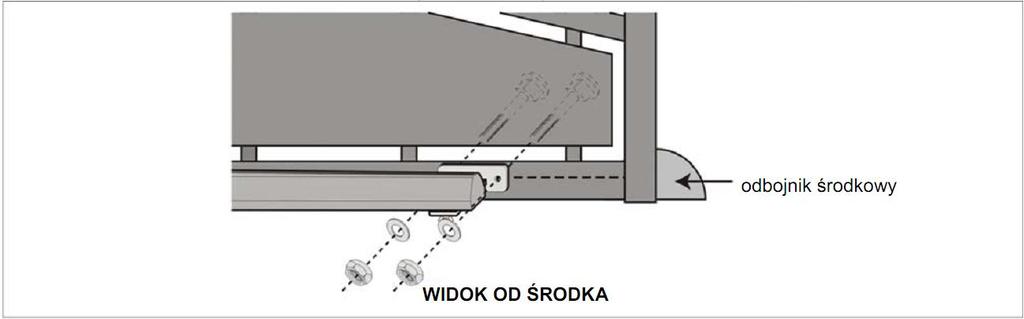

6 7 - Połącz kotwę w kształcie T z siłownikiem. Uwaga, otwór montażowy zależy od przypadku montażowego wyznaczonego przez tabelę ze strony 7 (kolumna «Otwór na kotwie T»). 8 - Zamknij bramę dobrze ją doczepiając do środkowego odbojnika, a następnie obród siłownik tak, aby umieścid podstawę kotwy w kształcie T na bramie. Podstawa kotwy w kształcie T musi znajdowad się po środku części stałej bramy tak, aby siłownik był doskonale poziomy. 6

7 7

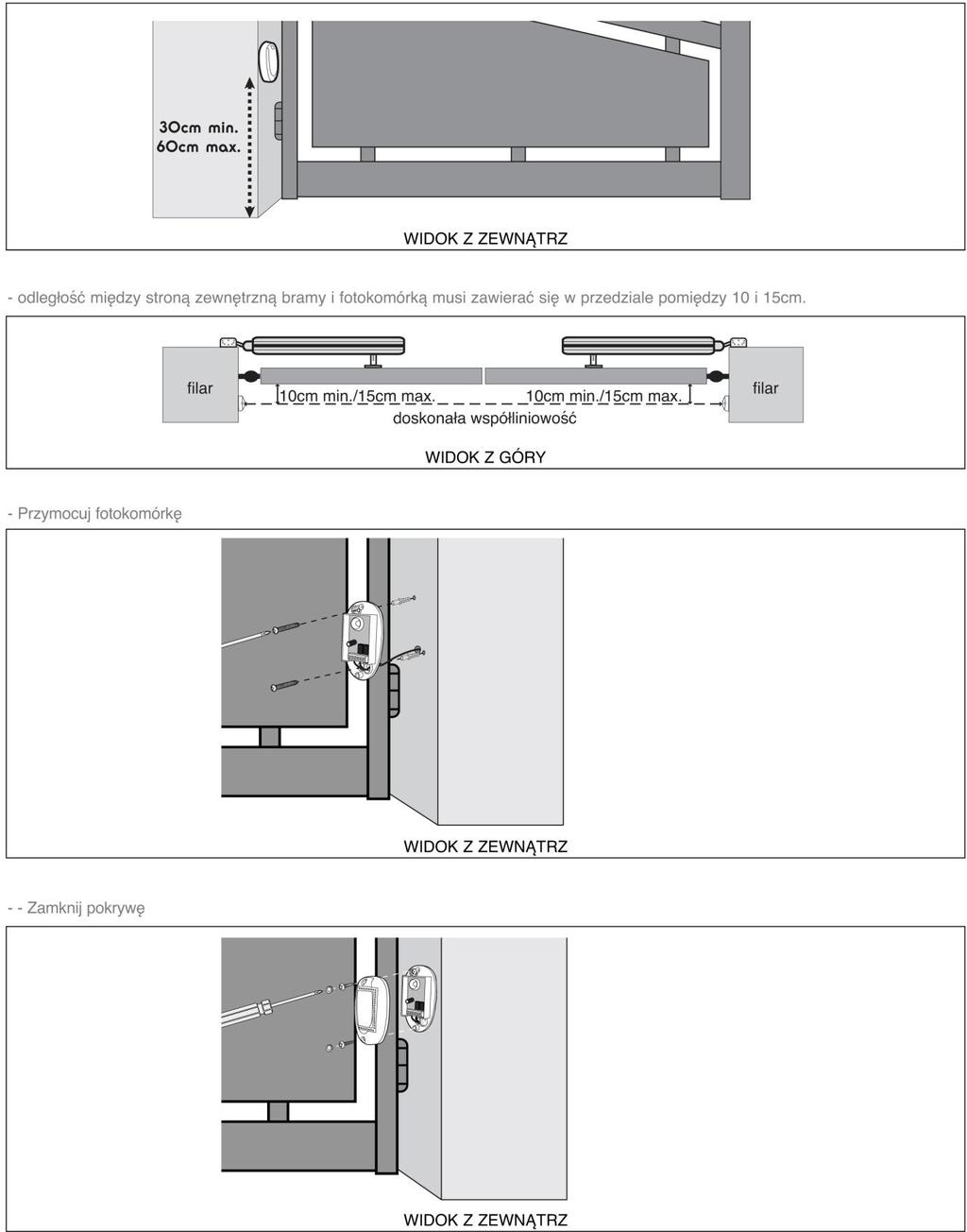

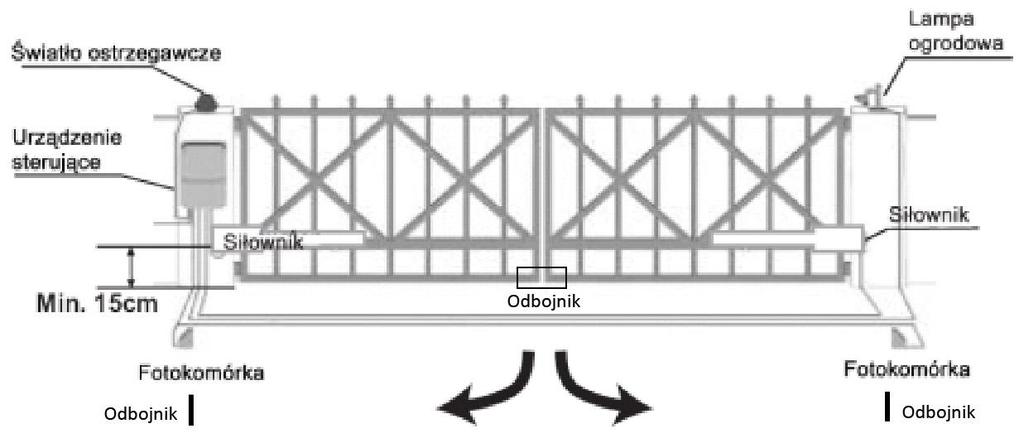

8 Odbojniki (nie są dostarczane z zestawem) Umiejscowienie odbojników bocznych zależy od żądanego kąta otwarcia, który zależy od odległości D (odległośd między osią zawiasu i stroną wewnętrzną słupka) Określ kąt otwarcia każdego ze skrzydeł bramy w zależności od informacji podanych w poniższej tabeli. Kąt otwarcia nie może byd mniejszy niż 40 o. Fotokomórki (opcja) - Fotokomórki muszą byd doskonale współliniowe i równoległe - Fotokomórka odbiorcza (z tyłu napisane jest RX) musi byd przymocowana z tej samej strony bramy, co skrzynka elektroniczna. - Powierzchnia filarów, na których będą mocowane fotokomórki, musi byd idealnie płaska, tak, aby można było odpowiednio ustawid - wiązkę podczerwieni fotokomórek. - Fotokomórki muszą byd ustawione na dokładnie tej samej wysokości w stosunku do gruntu. Wysokośd ta musi zawierad się w - przedziale pomiędzy 30 a 60cm. 8

9 9

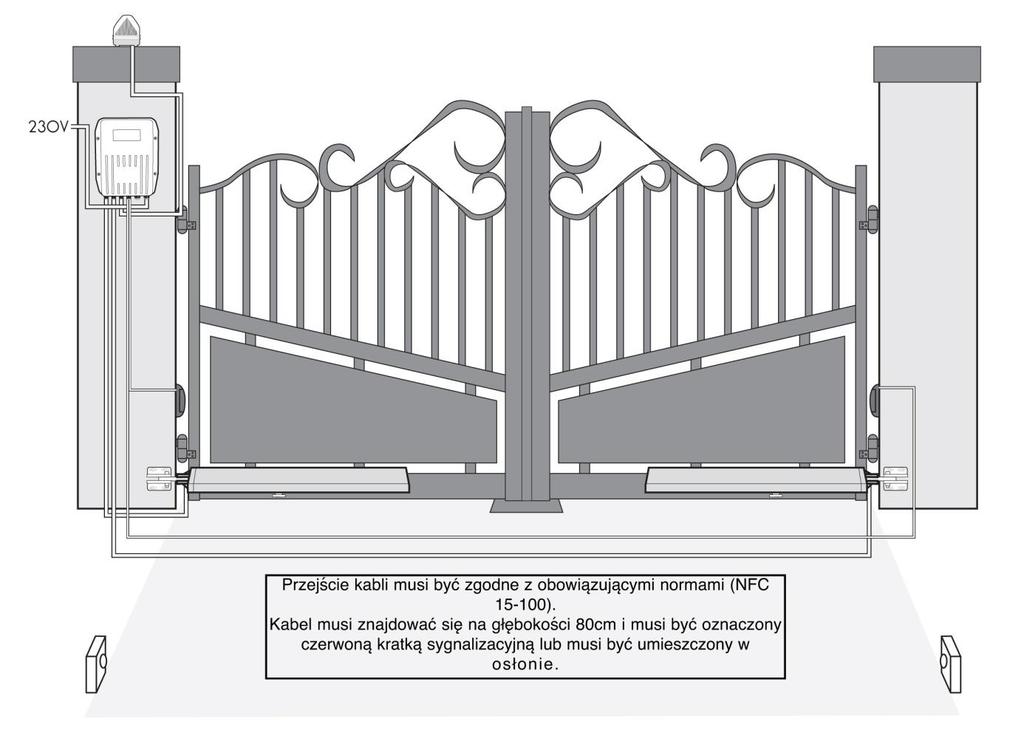

10 Połączenia elektryczne Wskazówki bezpieczeostwa : - Wszelkie podłączenia elektryczne muszą odbywad się przy wyłączonym zasilaniu (bezpiecznik ustawiony na pozycję OFF) i przy odłączonej baterii. - Podłączenia muszą byd wykonywane przez wykwalifikowanego elektryka. - Aby zapewnid poprawne działanie napędu, zabrania się zwiększad długośd przewodów (siłowniki, fotokomórki i lampka ostrzegawcza). - Koniecznie i niezbędnie należy używad dostarczonych dławnic do wykonania przejścia i montażu kabli do skrzynki elektronicznej. - Po przepuszczeniu kabli i umieszeniu ich w dławnicach, zakręcid nakrętki wewnętrzne, aby zablokowad kable i uniemożliwid ich wyrwanie. 10

11 Ważne uwagi : Używana linia elektryczna musi byd : - przeznaczona wyłącznie do zasilania automatu bramowego - zabezpieczona topnikiem lub bezpiecznikiem (minimalnie 6A, maksymalnie 16A) i układem różnicowym (30mA) - zgodna z obowiązującymi normami bezpieczeostwa Podłącz przewody zasalające i upewnij się, że są właściwie ułożone w skrzynce elektrycznej, tak, jak to zostało przedstawione na poniższym rysunku : 11

12 12

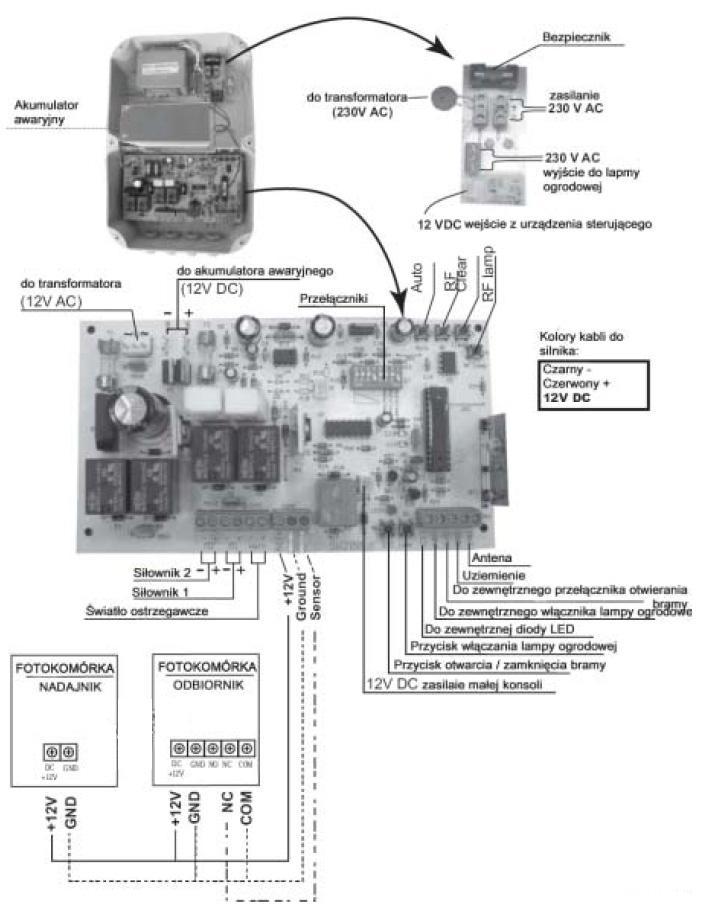

13 W celu podłączenia fotokomórek zdejmujemy mostek między GND a NC (Ground a Sensor) 13

14 Podłączanie drugiej pary fotokomórek (opcja) Odłącz oba przewody COM i NC fotokomórki odbiorczej już podłączonej. Podłącz nową parę fotokomórek. Podłącz wyjścia fotokomórek odbiorczych do kontaktu suchego normalnie otwartego seryjnie, używając efektu domino. 14

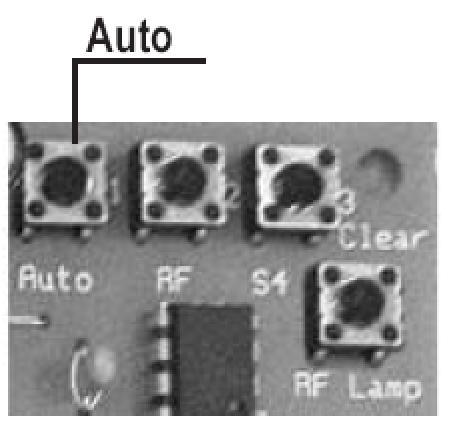

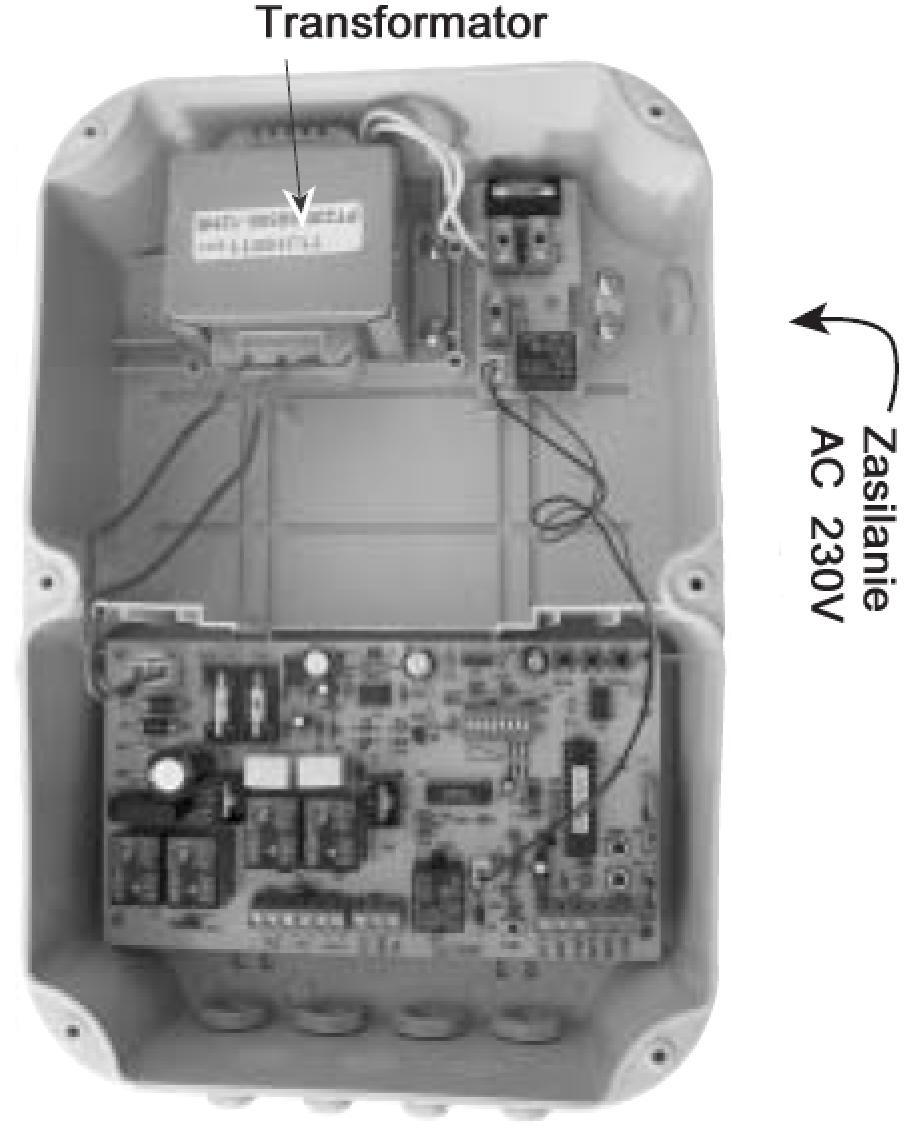

15 Schemat okablowania AC (prądu zmiennego) W środku urządzenia sterującego, wejście zasilające jest pokazana na fotografii. Nauka otwierania i zamykania Należy uważnie przeczytad tą częśd instrukcji przed uruchomieniem systemu, w przeciwnym wypadku system może działad nieprawidłowo np. Brama nie będzie się zamykad do kooca lub nie będzie się otwierad do pożądanego kąta, pozostawiając nie schowane ramię siłownika. Aby uruchomid tą funkcję należy nacisnąd i przytrzymad 3 sekundy przycisk AUTO w urządzeniu sterującym. Po zwolnieniu przycisku, urządzenie przejdzie w tryb nauki otwierania/zamykania. 15

16 1. System najpierw zamknie bramę. Należy usunąd wszelkie przeszkody mogące utrudnid zamknięcie bramy. Przed uruchomieniem siłownika, światło ostrzegawcze będzie migad przez 3 sekundy. Siłownik nr 2 ruszy pierwszy, a sekundę po nim siłownik nr Po 3 sekundach siłownik nr 1 otworzy drzwi na oścież i po 3 sekundach przerwy siłownik 2 również otworzy drzwi na oścież. 3. Po 3 sekundach siłownik 2 zamknie drzwi i po następnych 3 sekundach przerwy siłownik 1 zamknie drzwi. 4. System powtórzy punkty 2 i 3 jeszcze raz 5. Po 3 sekundach system sprawdzi działanie obu siłowników jednocześnie 6. Po zakooczeniu procesu uczenia, system jest gotowy do użycia. Jeżeli światło ostrzegawcze miga po zakooczeniu uczenia oznacza to, że uczenie systemu nie powiodło się. Należy wtedy upewnid się, że nie ma żadnej przeszkody na drodze drzwi bramy i powtórzyd całą procedurę. UWAGA: Uczenie systemu może się zakooczyd niepowodzeniem, jeżeli brama jest zbyt ciężka. Należy wtedy zwiększyd limit w sposób opisany w instrukcji. Jeżeli konieczna jest dalsza pomoc, należy skontaktowad się z naszym działem technicznym. Aktywacja pilota i lampy ogrodowej Aby aktywowad pilota należy wykonad poniższe czynności: 1. Nacisnąd i przytrzymad przez 2 sekundy przycisk RF przy włączonym urządzeniu sterującym. 2. Zgaśnie dioda LED (oczekiwanie na sygnał z pilota). Należy teraz nacisnąd dowolny klawisz na pilocie. Teraz dioda zapali się i zgaśnie 3 razy. 3. Należy powtórzyd kroki 1 i 2 aby aktywowad kolejnego pilota. Pilot nie aktywowany nie będzie rozpoznawany. Aktywacja lampy ogrodowej (do zapalania/gaszenia lampy ogrodowej przy użyciu pilota).należy wykonad analogicznie kroki 1-3 tak jak przy aktywacji pilota, ale tym razem użyd klawisza RF Lamp. UWAGA: Każda funkcja systemu może byd sterowana, przez co najwyżej 8 pilotów 16

17 Pilot Należy wybrad dwa spośród klawiszy do obsługi bramy oraz lampy. Reszta klawiszy przeznaczona jest do innych celów takich jak np. otwieranie drzwi garażu. Pilot posiada 4 klawisze. Wybierz 2 różne z nich, aby przeprowadzid aktywację pilota (obsługa bramy) oraz lampy. Użytkowanie (otwarcie, zamknięcie, zatrzymanie) Obsługa pilota jest bardzo prosta: jeden klawisz otwiera bramę, ponowne jego naciśnięcie awaryjnie zatrzyma bramę, następne zamknie, następne otworzy itd. Otwieranie bramy: 1. Światło ostrzegawcze będzie migad przez ok. 3 sekundy. Siłownik 1 otworzy drzwi, po ok. 4 sekundach siłownik 2 otworzy drzwi 2. Jeżeli drzwi uderzą w przeszkodę, siłownik cofnie je, światło ostrzegawcze zapali się na 3 sekundy, a siłownik zatrzyma się w oczekiwaniu na kolejne polecenie. Zamykanie bramy: 1. Światło ostrzegawcze będzie migad przez ok. 3 sekundy. Siłownik 2 zamknie drzwi, po ok. 4 sekundach siłownik 1 zamknie drzwi. 2. Jeżeli drzwi uderzą w przeszkodę, siłownik cofnie je, światło ostrzegawcze zapali się na 3 sekundy, a siłownik zatrzyma się w oczekiwaniu na kolejne polecenie. Kontrola lampy przez pilota. Lampę włącza/wyłącza się przyciskiem użytym w procedurze aktywacji lampy UWAGA: Brama otwiera się i zamyka tylko po pomyślnym zakooczeniu operacji uczenia otwierania i zamykania Fotokomórka (opcjonalnie): 1. Podczas otwierania Kiedy promieo fotokomórki zostanie przerwany, system ignoruje to 17

18 2. Podczas zamykania Kiedy promieo fotokomórki zostanie przecięty, system zatrzyma zamykanie bramy, po czym otworzy oba skrzydła jednocześnie aż do skrajnej pozycji. Automatyczne zamykanie Przy włączonej funkcji auto-close, po 30 lub 60 sekundach po otwarciu bramy, światło ostrzegawcze będzie migad i siłownik 2 zamknie skrzydło, po następnych 4 sekundach siłownik 1 zamknie skrzydło bramy. Sterowanie bramą poprzez urządzenie sterujące 1. Operacja wygląda dokładnie tak samo jak za pomocą pilota: jeden klawisz otwiera bramę, ponowne jego naciśnięcie zatrzyma bramę, następne zamknie, następne otworzy itd. 2. Opcjonalnie dostępny jest mikrotelefon lub zewnętrzny przycisk naścienny (podłączony do gniazd O/C i GND) Włączenie lampy ogrodowej Lampę można włączad i wyłączad za pomocą przycisku Manual lamp on Skasowanie częstotliwości Nacisnąd i przytrzymad 2-4 sekundy przycisk CLEAR w urządzeniu sterującym. Dioda będzie migad 2,5 sekundy, po czym zostanie wyczyszczona pamięd częstotliwości pilota Ręczne zamykanie bramy Aby zamknąd bramę ręcznie należy odkręcid śrubę mocującą (motylek) a następnie zdemontowad siłownik z kotwy w kształcie litery T 18

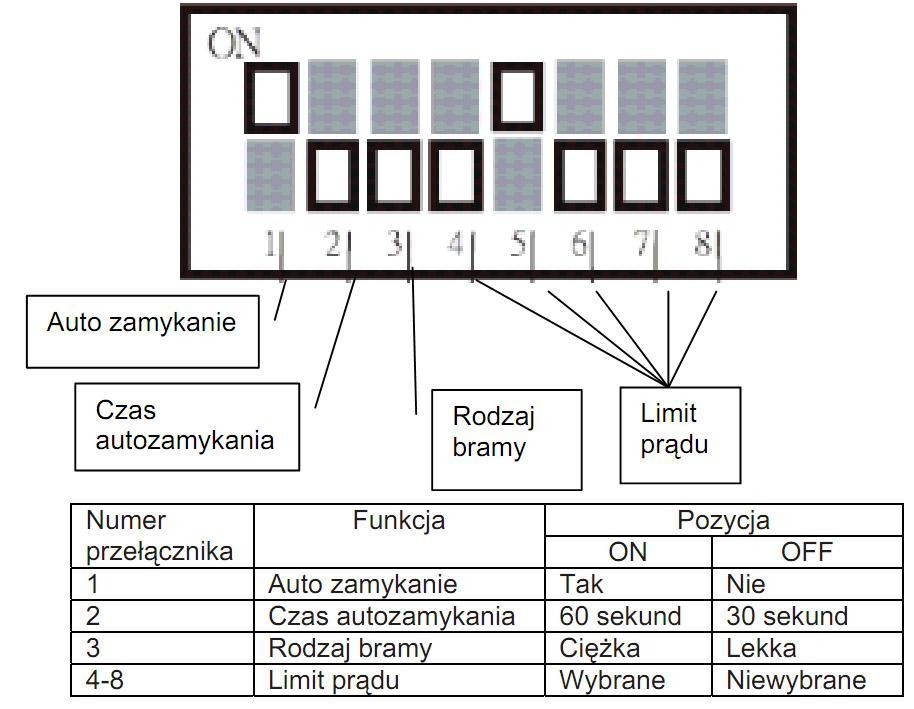

19 Ustawienia przełączników 19

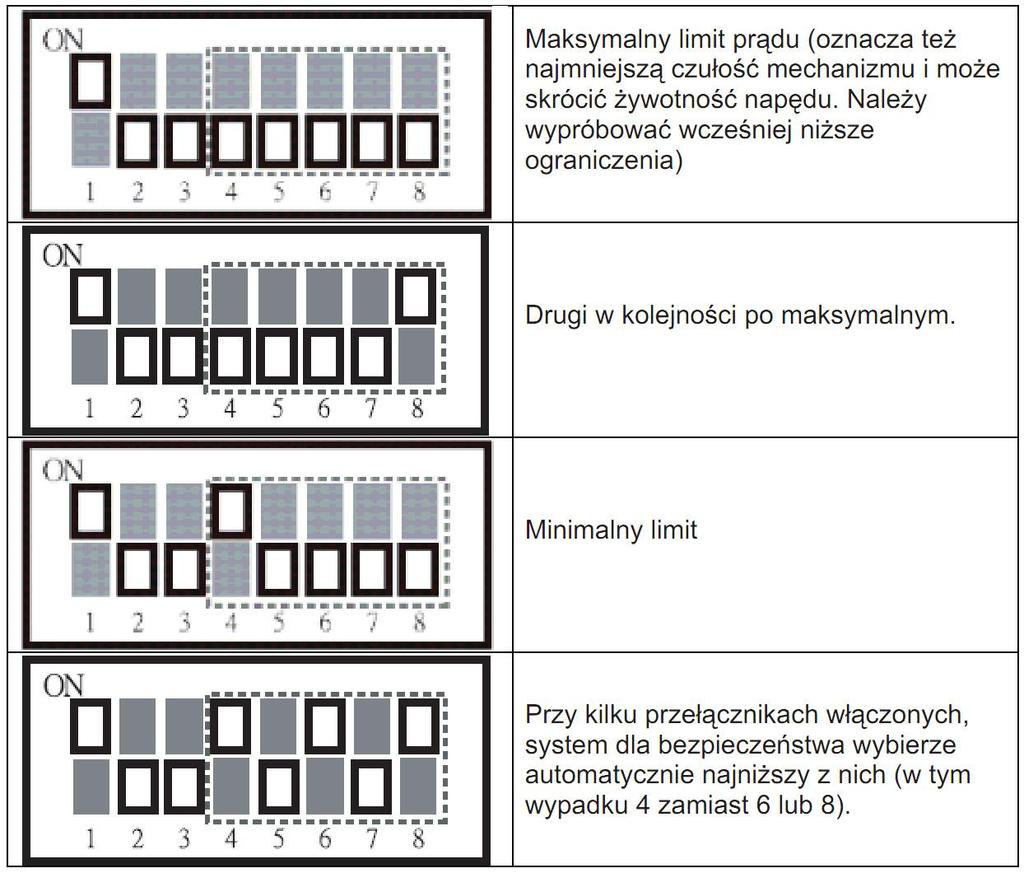

20 UWAGA: Limit prądu musi byd ustawione przed rozpoczęciem procedury uczenia otwierania/zamykania. Przybliżone limity prądu dla poszczególnych przełączników: 20

21 Specyfikacja techniczna Model ARM 300P Zasilanie 230V AC+-10% 50Hz lub 110V AC60Hz Zasilanie silnika 12v dc Maksymalna masa bramy 150kg x 2 Maksymalna długośd bramy 1,75m + 1,75m (1,5m x 1,5m) Długośd suwu siłownika Ok. 300mm Silnik ACME Czas uchylania (90 o ) Ok. 20 sekund Maksymalny kąt otwarcia 110 o Cykl pracy 20% Temperatura pracy -20 o C +65 o C Zabezpieczenie przed przepięciami Jest Doładowanie akumulatora zapasowego Jest (nie włączając akumulatora 12V, 7Ah) Automatyczne zamykanie Regulowane (wył/30/60 sekund) Akcesoria dodatkowe Światło ostrzegawcze; fotokomórka Pasmo radiowe pilota MHz Zasięg pilota Ok m Importer: M.A.T.A CZECH S.R.O Praga 5 Radlicka 2485/103 Tel: info@mataczech.cz Serwis: Kraj pochodzenia: P.R.C Oddział w Polsce: 4D Sp z o.o. Ul. Robotnicza Wrocław Tel: Fax: serwis@hexagones.com Serwis:

22 KARTA GWARANCYJNA Nazwa urządzenia:... Nr Seryjny:... Data zakupu:... Nazwisko klienta:... Miejsce zakupu (pieczątka sklepu i podpis) Importer: M.A.T.A CZECH S.R.O Praga 5 Radlicka 2485/103 Oddział w Polsce: 4D Sp z o.o. Ul. Robotnicza 72, Wrocław Tel: , Fax: serwis@hexagones.com 22

23 Zanim zgłosisz reklamację, sprawdź dokładnie swój sprzęt i zapoznaj się z instrukcją obsługi WARUNKI GWARANCJI: 1. Gwarancji udziela się na okres 24 miesięcy od daty zakupu. 2. Naprawa w ramach gwarancji będzie dokonana po przedstawieniu: - ważnej i poprawnie wystawionej karty gwarancyjnej - rachunku lub paragonu z wyraźną datą zakupu i pieczątką sklepu 3. Nieprawidłowo działający sprzęt użytkownik dostarcza do punktu zakupu lub wskazanego serwisu. 4. Naprawy są wykonywane przez podmiot, który wyznacza producent. 5. Gwarant odpowiada jedynie za wady wynikłe z przyczyny tkwiącej w sprzedanym sprzęcie. 6. Gwarant nie odpowiada za wady powstałe wskutek niewłaściwej lub niezgodnej z instrukcją obsługi eksploatacji sprzętu, niewłaściwego przechowywania, konserwacji, transportu itp. 7. Gwarancja nie obejmuje: akumulatorków, ładowarek i części, które noszą ślady normalnego zużycia, części eksploatacyjnych. Gwarancją nie są objęte uszkodzenia powstałe z przyczyn zewnętrznych takich jak urazy mechaniczne, zanieczyszczenia, zalania, zjawiska atmosferyczne, niewłaściwa instalacja, przepięcia instalacji energetycznej, obsługa niezgodna z przeznaczeniem. 8. Gwarancja nie obejmuje roszczeo z tytułu parametrów technicznych urządzenia o ile są one zgodne z podanymi przez producenta. 9. Serwis ma prawo odmówid wykonania naprawy gwarancyjnej i unieważnid kartę gwarancyjną w przypadku: - stwierdzenia niezgodności danych na karcie gwarancyjnej z danymi sprzętu - jeżeli w karcie gwarancyjnej wystąpią jakiekolwiek zmiany, wytarcia, zamazania - naruszenia lub zerwania plomb gwarancyjnych - stwierdzenia, że sprzęt używany był do celów służbowych, przemysłowych lub profesjonalnych - stwierdzenia celowego uszkodzenia sprzętu lub dokonania w nim przeróbek, zmian 10. Kupujący ma obowiązek zachowania oryginalnego opakowania fabrycznego sprzętu przez cały okres obowiązywania gwarancji. 11. Użytkownikowi przysługuje prawo wymiany sprzętu na nowy: - po dokonaniu pięciu złożonych napraw sprzęt wykazuje wady, które uniemożliwiają użytkowanie go zgodnie z przeznaczeniem (naprawa złożoną jest każda naprawa związana z wymianą elementów czynnych, procesorów, głowic lub innych istotnych podzespołów sprzętu) - punkt serwisowy umieści adnotację na karcie gwarancyjnej, że usunięcie wady jest niemożliwe 12. W przypadku wymiany podzespołu gwarant udziela dodatkowo 3 miesięcznej gwarancji na podzespół (chyba, że okres gwarancji na cały produkt jest dłuższy niż 3 miesiące) do kooca gwarancji całego produktu. 13. Jeżeli wymiana sprzętu jest niewykonalna, użytkownikowi przysługuje prawo do zwrotu zapłaconej ceny pod warunkiem dostarczenia sprzętu kompletnego i niezniszczonego. 14. W przypadku nieuzasadnionej reklamacji użytkownik pokrywa pełne koszty testowania i transportu sprzętu. 23

24 14. Przy wymianie produktu na nowy potrąca się równowartośd brakujących lub uszkodzonych przez klienta elementów i koszt ich naprawy. 15. Gwarant nie ponosi odpowiedzialności za uszkodzenia mechaniczne powstałe w transporcie, jeżeli sprzęt nie był w opakowaniu fabrycznym. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania ponosi klient. 16. Gwarancja obowiązuje na terenie Rzeczpospolitej Polskiej 17. Nie wydaje się duplikatów kart gwarancyjnych. 18. Karta gwarancyjna nie obowiązuje w przypadku odsprzedaży produktu. 19. Gwarancja przyznawana jest wyłącznie na produkt zakupiony bezpośrednio u Importera lub u autoryzowanych Dystrybutorów. 20. Termin załatwienia reklamacji na podstawie gwarancji wynosi do 31 dni. 21. Niniejsza gwarancja na sprzedany produkt konsumencki nie wyłącza, nie ogranicza, ani nie zawiesza uprawnieo wynikających z niezgodności towaru z umową. SERWIS Naprawa gwarancyjna zostanie wykonana w terminie możliwie najszybszym, zazwyczaj nie dłuższym niż 31 dni. Przy braku możliwości naprawy czas reklamacji może zostad wydłużony o czas potrzebny na sprowadzenie części od producenta. Firma M.A.T.A Polska nie zobowiązuje się do dostarczenia urządzeo zastępczych w trakcie naprawy gwarancyjnej. Zanieczyszczenia urządzenia powstałe w okresie jego eksploatacji powinny byd usunięte przez użytkownika przed oddaniem urządzenia do punktu serwisowego. W przeciwnym wypadku serwis może odmówid przyjęcia reklamacji, bądź oczyścid urządzenie na koszt klienta. Data przyjęcia do naprawy:... Sposób naprawy:... Data i podpis serwisu:... Data przyjęcia do naprawy:... Sposób naprawy:... Data i podpis serwisu:... Data przyjęcia do naprawy:... Sposób naprawy:... Data i podpis serwisu:... Data przyjęcia do naprawy:... Sposób naprawy:... Data i podpis serwisu:... 24
