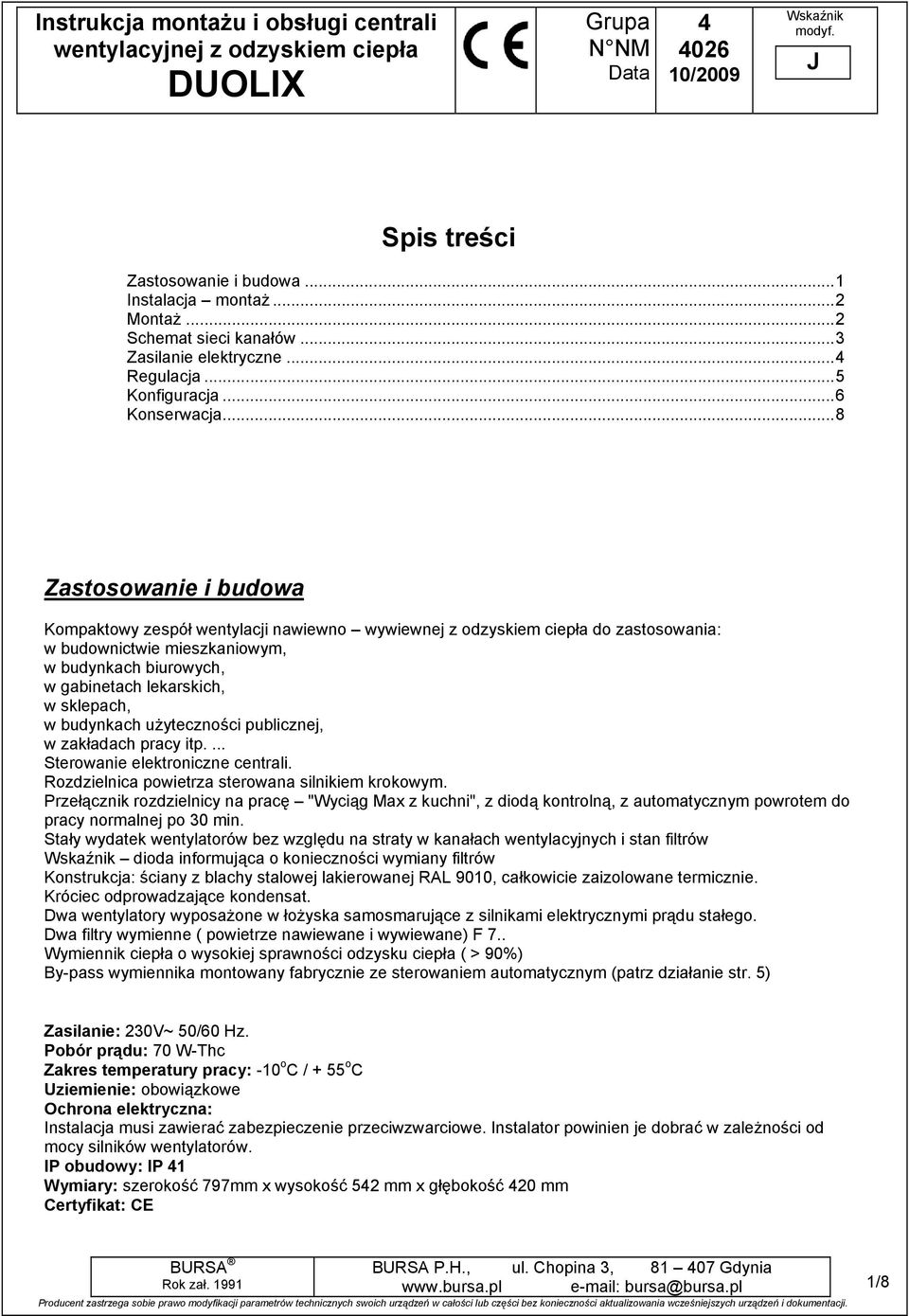

1 Instrukcja montaŝu obsług central wentylacyjnej z odzyskem cepła DUOLIX Grupa N NM Data /2009 Wskaźnk modyf. J Sps treśc Zastosowane budowa...1 Instalacja montaŝ...2 MontaŜ...2 Schemat sec kanałów...3 Zaslane elektryczne...4 Regulacja...5 Konfguracja...6 Konserwacja...8 Zastosowane budowa Kompaktowy zespół wentylacj nawewno wywewnej z odzyskem cepła do zastosowana: w budownctwe meszkanowym, w budynkach burowych, w gabnetach lekarskch, w sklepach, w budynkach uŝytecznośc publcznej, w zakładach pracy tp.... Sterowane elektronczne central. Rozdzelnca powetrza sterowana slnkem krokowym. Przełącznk rozdzelncy na pracę "Wycąg Max z kuchn", z dodą kontrolną, z automatycznym powrotem do pracy normalnej po 30 mn. Stały wydatek wentylatorów bez względu na straty w kanałach wentylacyjnych stan fltrów Wskaźnk doda nformująca o konecznośc wymany fltrów Konstrukcja: ścany z blachy stalowej lakerowanej RAL 9010, całkowce zazolowane termczne. Krócec odprowadzające kondensat. Dwa wentylatory wyposaŝone w łoŝyska samosmarujące z slnkam elektrycznym prądu stałego. Dwa fltry wymenne ( powetrze nawewane wywewane) F 7.. Wymennk cepła o wysokej sprawnośc odzysku cepła ( > 90%) By-pass wymennka montowany fabryczne ze sterowanem automatycznym (patrz dzałane str. 5) Zaslane: 230V~ 50/60 Hz. Pobór prądu: 70 W-Thc Zakres temperatury pracy: -10 o C / + 55 o C Uzemene: obowązkowe Ochrona elektryczna: Instalacja mus zawerać zabezpeczene przecwzwarcowe. Instalator pownen je dobrać w zaleŝnośc od mocy slnków wentylatorów. IP obudowy: IP 41 Wymary: szerokość 797mm x wysokość 542 mm x głębokość 420 mm Certyfkat: CE. 1/8

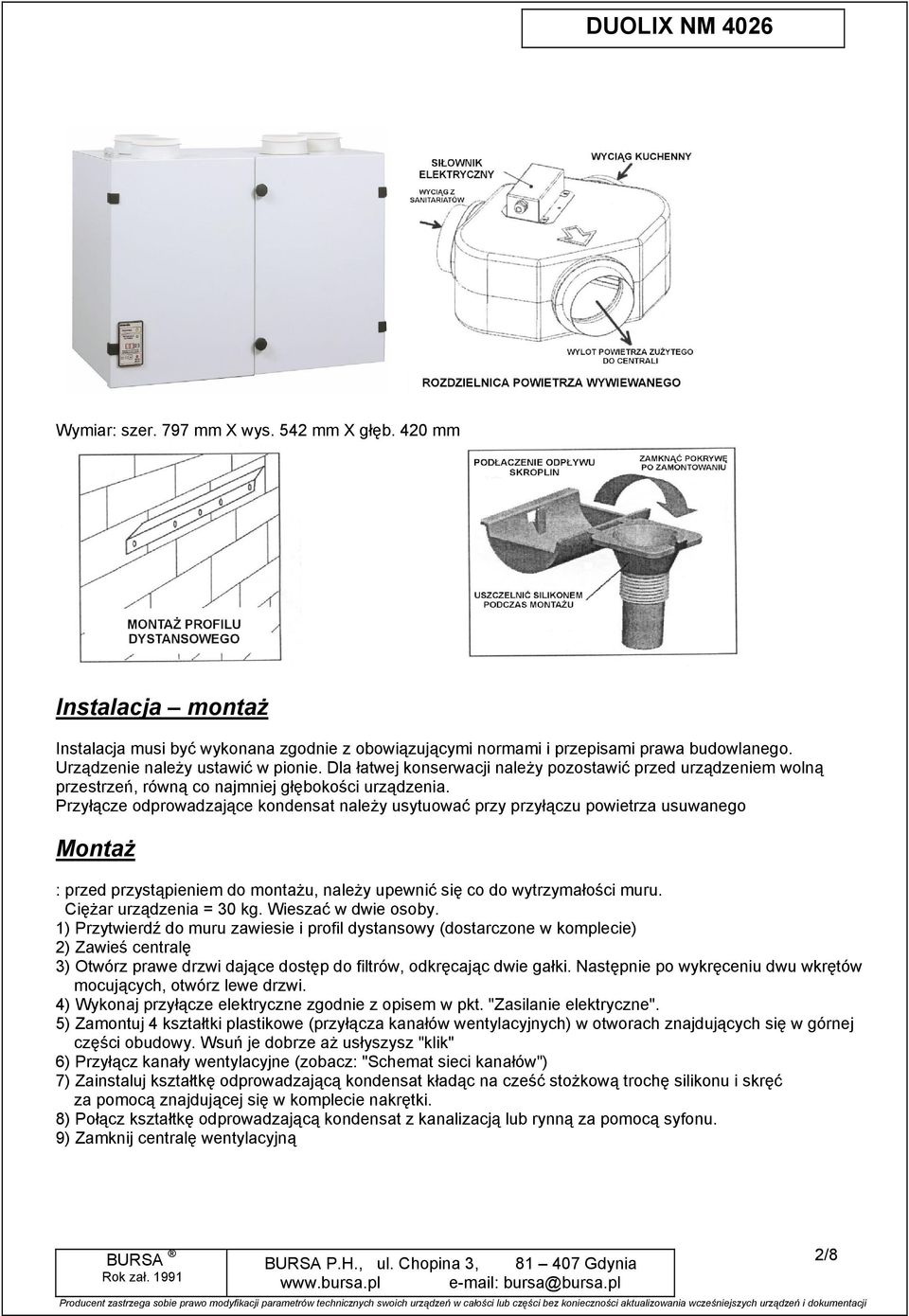

2 Wymar: szer. 797 mm X wys. 542 mm X głęb. 420 mm Instalacja montaŝ Instalacja mus być wykonana zgodne z obowązującym normam przepsam prawa budowlanego. Urządzene naleŝy ustawć w pone. Dla łatwej konserwacj naleŝy pozostawć przed urządzenem wolną przestrzeń, równą co najmnej głębokośc urządzena. Przyłącze odprowadzające kondensat naleŝy usytuować przy przyłączu powetrza usuwanego MontaŜ : przed przystąpenem do montaŝu, naleŝy upewnć sę co do wytrzymałośc muru. CęŜar urządzena = 30 kg. Weszać w dwe osoby. 1) Przytwerdź do muru zawese profl dystansowy (dostarczone w komplece) 2) Zaweś centralę 3) Otwórz prawe drzw dające dostęp do fltrów, odkręcając dwe gałk. Następne po wykręcenu dwu wkrętów mocujących, otwórz lewe drzw. 4) Wykonaj przyłącze elektryczne zgodne z opsem w pkt. "Zaslane elektryczne". 5) Zamontuj 4 kształtk plastkowe (przyłącza kanałów wentylacyjnych) w otworach znajdujących sę w górnej częśc obudowy. Wsuń je dobrze aŝ usłyszysz "klk" 6) Przyłącz kanały wentylacyjne (zobacz: "Schemat sec kanałów") 7) Zanstaluj kształtkę odprowadzającą kondensat kładąc na cześć stoŝkową trochę slkonu skręć za pomocą znajdującej sę w komplece nakrętk. 8) Połącz kształtkę odprowadzającą kondensat z kanalzacją lub rynną za pomocą syfonu. 9) Zamknj centralę wentylacyjną 2/8

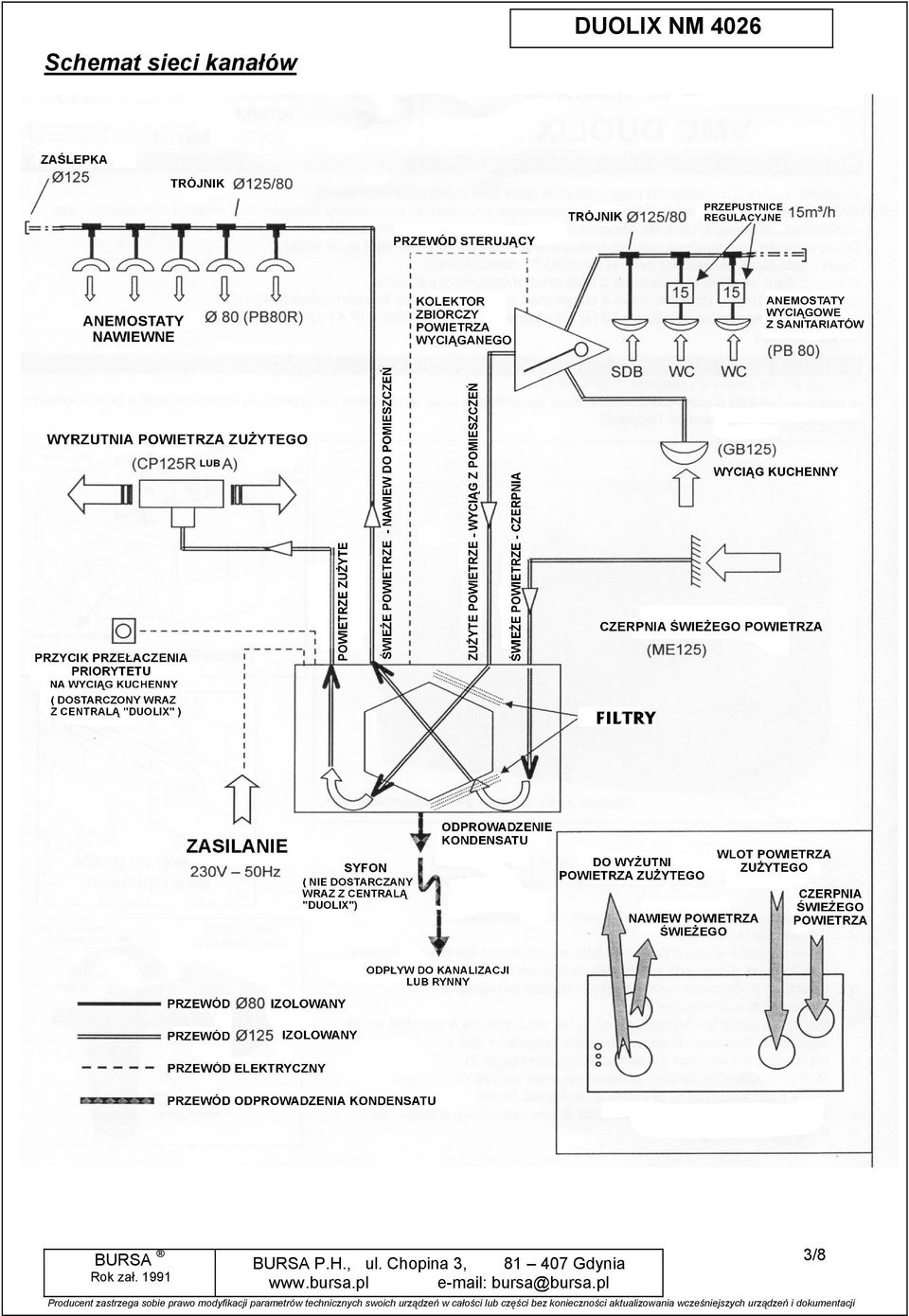

3 DUOLIX NM 4026 Schemat sec kanałów BURSA P.H., ul. Chopna 3, Gdyna e-mal: 3/8

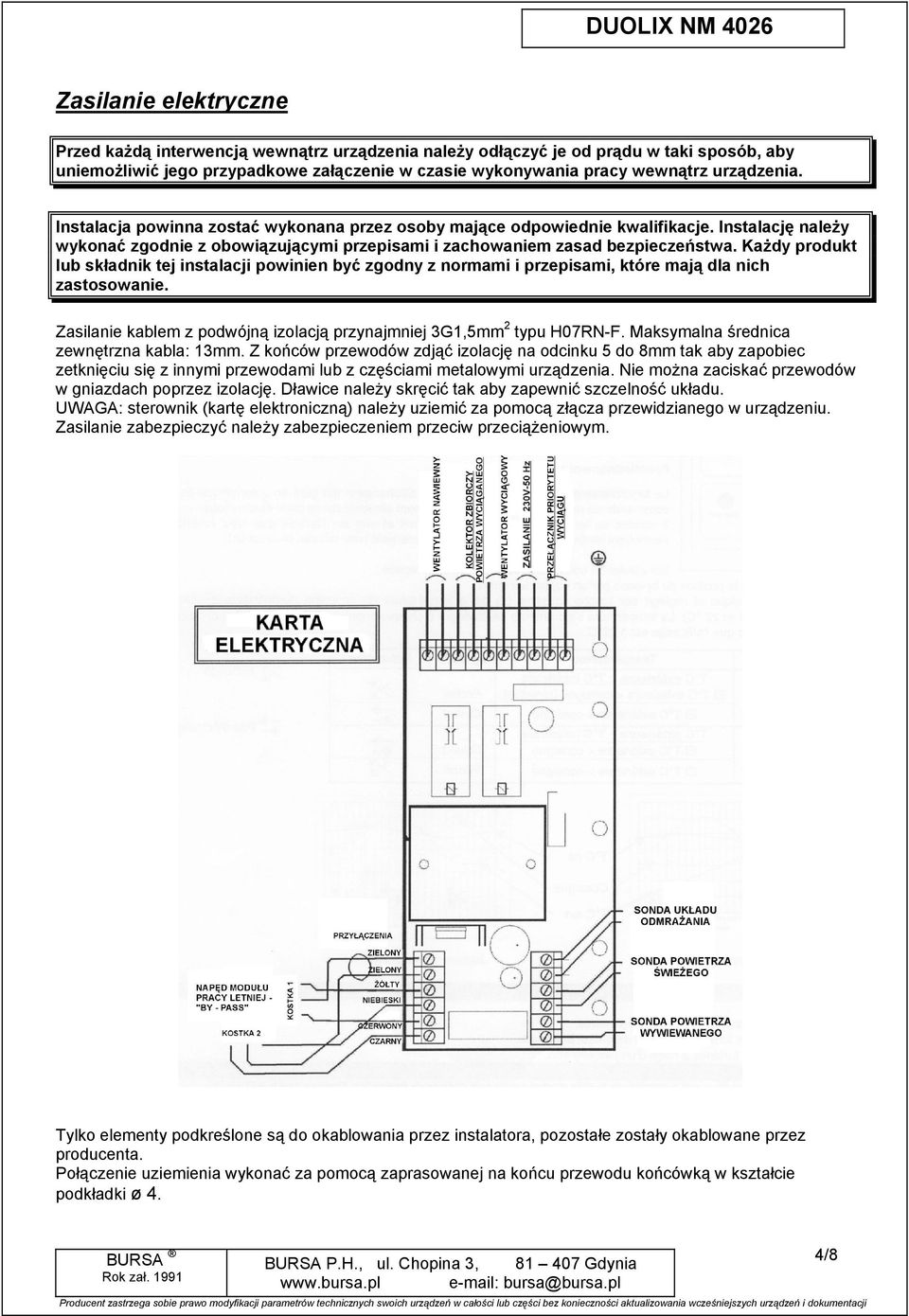

4 Zaslane elektryczne Przed kaŝdą nterwencją wewnątrz urządzena naleŝy odłączyć je od prądu w tak sposób, aby unemoŝlwć jego przypadkowe załączene w czase wykonywana pracy wewnątrz urządzena. Instalacja pownna zostać wykonana przez osoby mające odpowedne kwalfkacje. Instalację naleŝy wykonać zgodne z obowązującym przepsam zachowanem zasad bezpeczeństwa. KaŜdy produkt lub składnk tej nstalacj pownen być zgodny z normam przepsam, które mają dla nch zastosowane. Zaslane kablem z podwójną zolacją przynajmnej 3G1,5mm 2 typu H07RN-F. Maksymalna średnca zewnętrzna kabla: 13mm. Z końców przewodów zdjąć zolację na odcnku 5 do 8mm tak aby zapobec zetknęcu sę z nnym przewodam lub z częścam metalowym urządzena. Ne moŝna zacskać przewodów w gnazdach poprzez zolację. Dławce naleŝy skręcć tak aby zapewnć szczelność układu. UWAGA: sterownk (kartę elektronczną) naleŝy uzemć za pomocą złącza przewdzanego w urządzenu. Zaslane zabezpeczyć naleŝy zabezpeczenem przecw przecąŝenowym. Tylko elementy podkreślone są do okablowana przez nstalatora, pozostałe zostały okablowane przez producenta. Połączene uzemena wykonać za pomocą zaprasowanej na końcu przewodu końcówką w kształce podkładk ø 4. 4/8

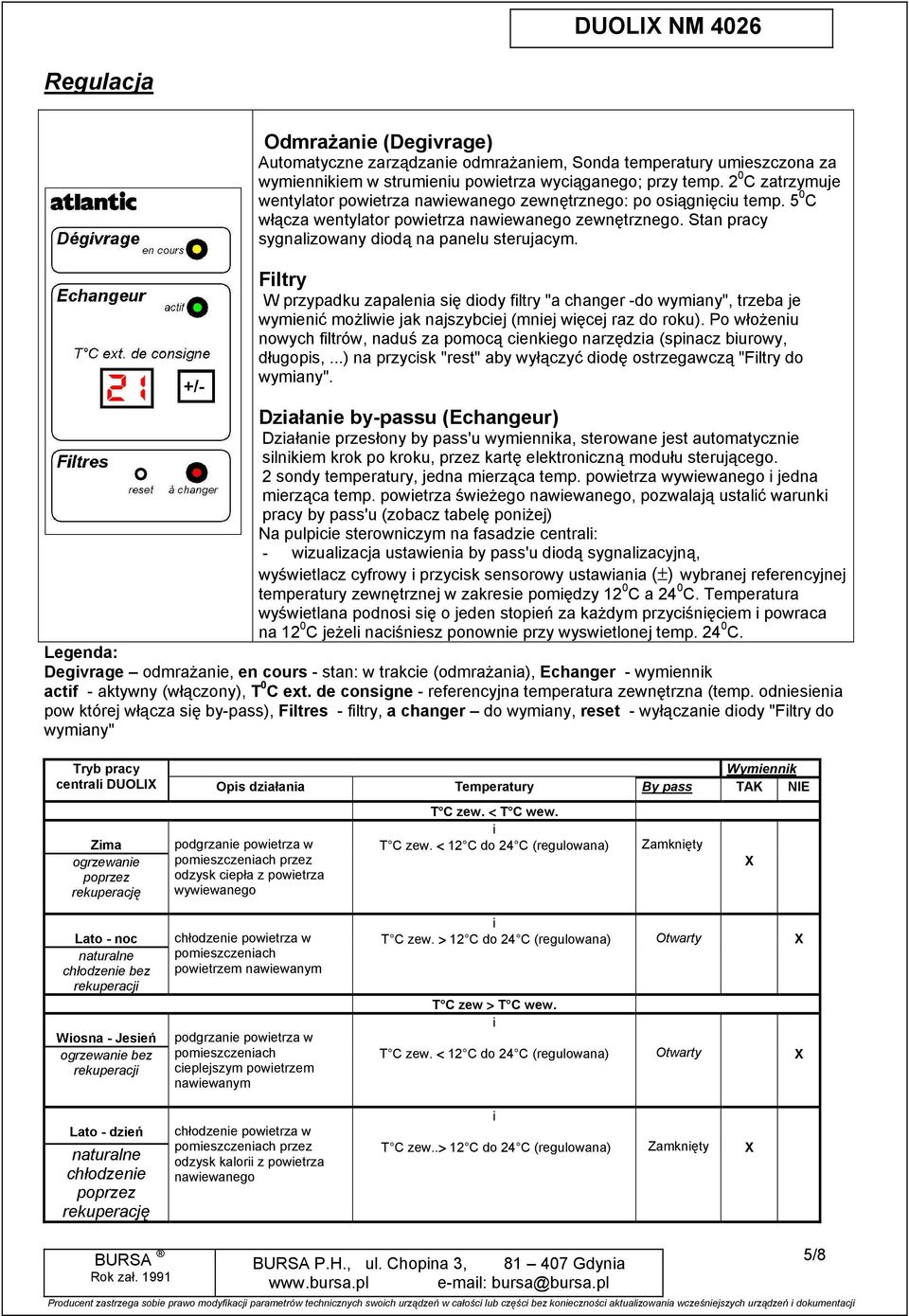

5 Regulacja OdmraŜane (Degvrage) Automatyczne zarządzane odmraŝanem, Sonda temperatury umeszczona za wymennkem w strumenu powetrza wycąganego; przy temp. 2 0 C zatrzymuje wentylator powetrza nawewanego zewnętrznego: po osągnęcu temp. 5 0 C włącza wentylator powetrza nawewanego zewnętrznego. Stan pracy sygnalzowany dodą na panelu sterujacym. Fltry W przypadku zapalena sę dody fltry "a changer -do wymany", trzeba je wymenć moŝlwe jak najszybcej (mnej węcej raz do roku). Po włoŝenu nowych fltrów, naduś za pomocą cenkego narzędza (spnacz burowy, długops,...) na przycsk "rest" aby wyłączyć dodę ostrzegawczą "Fltry do wymany". Dzałane by-passu (Echangeur) Dzałane przesłony by pass'u wymennka, sterowane jest automatyczne slnkem krok po kroku, przez kartę elektronczną modułu sterującego. 2 sondy temperatury, jedna merząca temp. powetrza wywewanego jedna merząca temp. powetrza śweŝego nawewanego, pozwalają ustalć warunk pracy by pass'u (zobacz tabelę ponŝej) Na pulpce sterownczym na fasadze central: - wzualzacja ustawena by pass'u dodą sygnalzacyjną, wyśwetlacz cyfrowy przycsk sensorowy ustawana (±) wybranej referencyjnej temperatury zewnętrznej w zakrese pomędzy 12 0 C a 24 0 C. Temperatura wyśwetlana podnos sę o jeden stopeń za kaŝdym przycśnęcem powraca na 12 0 C jeŝel nacśnesz ponowne przy wyswetlonej temp C. Legenda: Degvrage odmraŝane, en cours - stan: w trakce (odmraŝana), Echanger - wymennk actf - aktywny (włączony), T 0 C ext. de consgne - referencyjna temperatura zewnętrzna (temp. odnesena pow której włącza sę by-pass), Fltres - fltry, a changer do wymany, reset - wyłączane dody "Fltry do wymany" Tryb pracy Wymennk central DUOLIX Ops dzałana Temperatury By pass TAK NIE Zma ogrzewane poprzez rekuperację podgrzane powetrza w pomeszczenach przez odzysk cepła z powetrza wywewanego T C zew. < T C wew. T C zew. < 12 C do 24 C (regulowana) Zamknęty X Lato - noc naturalne chłodzene bez rekuperacj Wosna - Jeseń ogrzewane bez rekuperacj Lato - dzeń naturalne chłodzene poprzez rekuperację chłodzene powetrza w pomeszczenach powetrzem nawewanym podgrzane powetrza w pomeszczenach ceplejszym powetrzem nawewanym chłodzene powetrza w pomeszczenach przez odzysk kalor z powetrza nawewanego T C zew. > 12 C do 24 C (regulowana) Otwarty X T C zew > T C wew. T C zew. < 12 C do 24 C (regulowana) Otwarty X T C zew..> 12 C do 24 C (regulowana) Zamknęty X 5/8

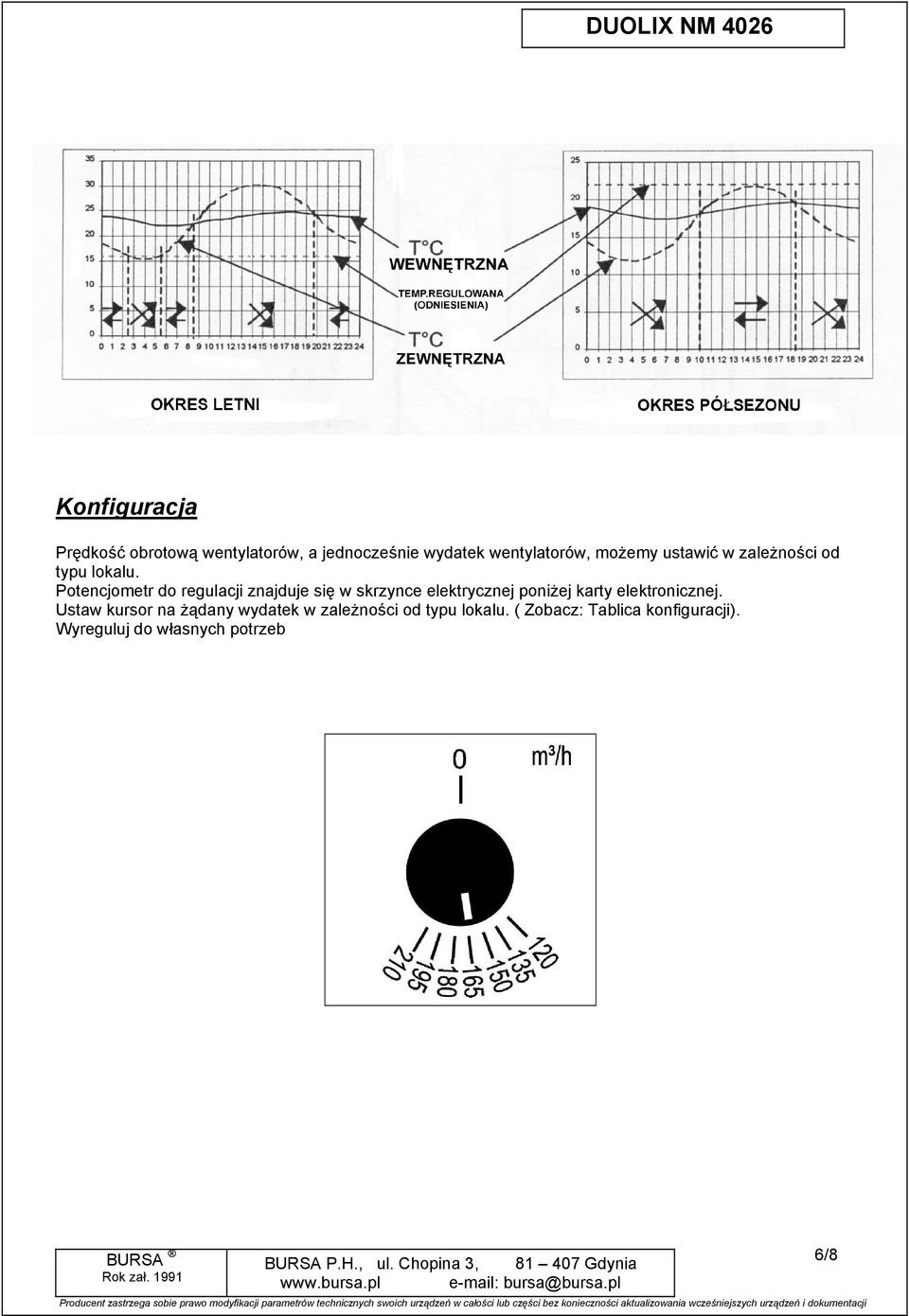

6 Konfguracja Prędkość obrotową wentylatorów, a jednocześne wydatek wentylatorów, moŝemy ustawć w zaleŝnośc od typu lokalu. Potencjometr do regulacj znajduje sę w skrzynce elektrycznej ponŝej karty elektroncznej. Ustaw kursor na Ŝądany wydatek w zaleŝnośc od typu lokalu. ( Zobacz: Tablca konfguracj). Wyreguluj do własnych potrzeb 6/8

7 Rodza j lokalu M3 M4 M5 + lość łazenek lość * obecność regulatora 15m 3 /h Tablca konfguracj lość anemostatów zalecanych Wycąg Wydatek łazenka Wydatek Ustawe ne Rozdzał Wydatek potencjo kuchna metru Nr 1 Nr 2 Nr 3 Nr 4 1 Nawew Total santaraty Normal Kuchna Normal * 75 Kuchna Normal Kuchna Normal * 85 Kuchna Normal * 85 Kuchna Normal * 15* 90 Kuchna Normal Kuchna Normal Kuchna Normal Kuchna Normal * 105 Kuchna Normal * 15* 15* 115 Kuchna Normal * 15* 15* 15* 15* 135 Kuchna Normal * 15* 150 Kuchna Normal * 15* 15* 15* 15* 135 Kuchna Normal * 15* 15* 135 Kuchna Normal * 135 Kuchna Normal * 15* 15* 15* 150 Kuchna Normal * 15* 150 Kuchna Normal Kuchna Normal * 15* 15* 15* 15* 165 Kuchna Normal * 15* 15* 165 Kuchna Normal * 165 Kuchna Ilość anemosta tów 7/8 4 5 M5: 6 M6: 7 M5: 6 M6: 7 M8: 9 M9: 10 M8: 9 M9: 10 M8: 9 M9: 10

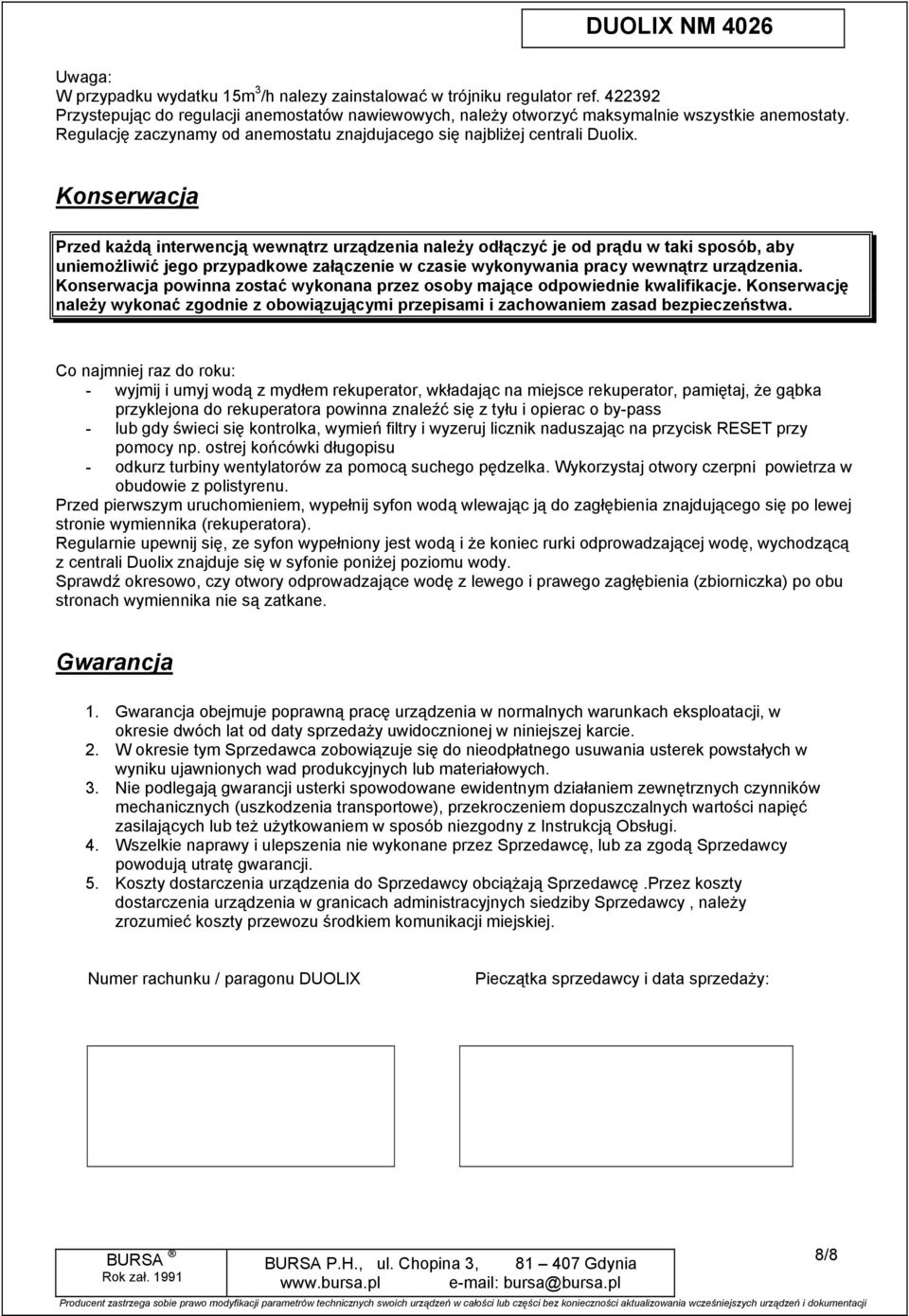

8 Uwaga: W przypadku wydatku 15m 3 /h nalezy zanstalować w trójnku regulator ref Przystepując do regulacj anemostatów nawewowych, naleŝy otworzyć maksymalne wszystke anemostaty. Regulację zaczynamy od anemostatu znajdujacego sę najblŝej central Duolx. Konserwacja Przed kaŝdą nterwencją wewnątrz urządzena naleŝy odłączyć je od prądu w tak sposób, aby unemoŝlwć jego przypadkowe załączene w czase wykonywana pracy wewnątrz urządzena. Konserwacja pownna zostać wykonana przez osoby mające odpowedne kwalfkacje. Konserwację naleŝy wykonać zgodne z obowązującym przepsam zachowanem zasad bezpeczeństwa. Co najmnej raz do roku: - wyjmj umyj wodą z mydłem rekuperator, wkładając na mejsce rekuperator, pamętaj, Ŝe gąbka przyklejona do rekuperatora pownna znaleźć sę z tyłu operac o by-pass - lub gdy śwec sę kontrolka, wymeń fltry wyzeruj lcznk naduszając na przycsk RESET przy pomocy np. ostrej końcówk długopsu - odkurz turbny wentylatorów za pomocą suchego pędzelka. Wykorzystaj otwory czerpn powetrza w obudowe z polstyrenu. Przed perwszym uruchomenem, wypełnj syfon wodą wlewając ją do zagłębena znajdującego sę po lewej strone wymennka (rekuperatora). Regularne upewnj sę, ze syfon wypełnony jest wodą Ŝe konec rurk odprowadzającej wodę, wychodzącą z central Duolx znajduje sę w syfone ponŝej pozomu wody. Sprawdź okresowo, czy otwory odprowadzające wodę z lewego prawego zagłębena (zbornczka) po obu stronach wymennka ne są zatkane. Gwarancja 1. Gwarancja obejmuje poprawną pracę urządzena w normalnych warunkach eksploatacj, w okrese dwóch lat od daty sprzedaŝy uwdocznonej w nnejszej karce. 2. W okrese tym Sprzedawca zobowązuje sę do neodpłatnego usuwana usterek powstałych w wynku ujawnonych wad produkcyjnych lub materałowych. 3. Ne podlegają gwarancj usterk spowodowane ewdentnym dzałanem zewnętrznych czynnków mechancznych (uszkodzena transportowe), przekroczenem dopuszczalnych wartośc napęć zaslających lub teŝ uŝytkowanem w sposób nezgodny z Instrukcją Obsług. 4. Wszelke naprawy ulepszena ne wykonane przez Sprzedawcę, lub za zgodą Sprzedawcy powodują utratę gwarancj. 5. Koszty dostarczena urządzena do Sprzedawcy obcąŝają Sprzedawcę.Przez koszty dostarczena urządzena w grancach admnstracyjnych sedzby Sprzedawcy, naleŝy zrozumeć koszty przewozu środkem komunkacj mejskej. Numer rachunku / paragonu DUOLIX Peczątka sprzedawcy data sprzedaŝy: 8/8
