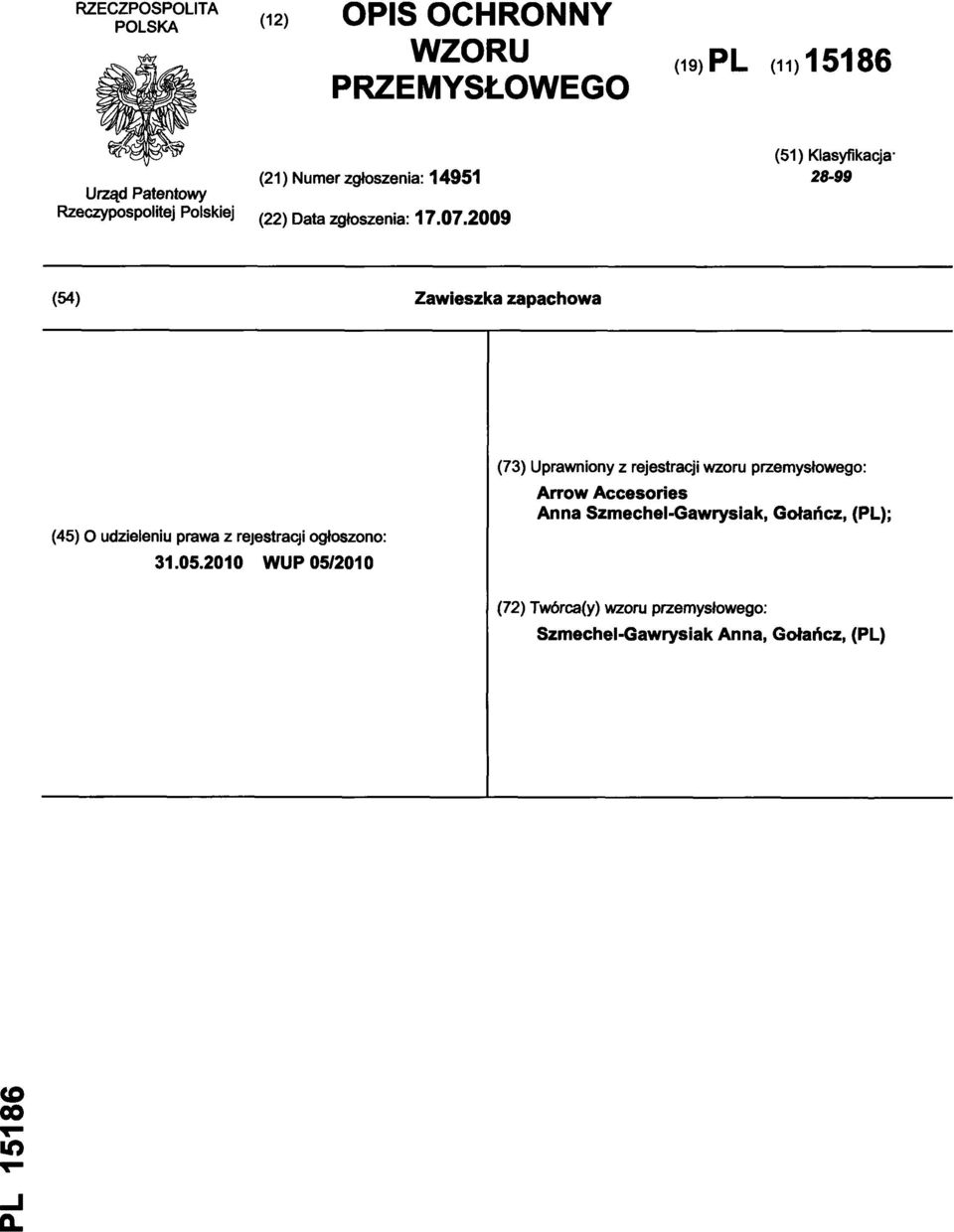

1 RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11)15186 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51 ) Klasyfikacja (54) Zawieszka zapachowa (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 05/2010 (73) Uprawniony z rejestracji wzoru przemysłowego: Arrow Accesories Anna Szmechel-Gawrysiak, Gołańcz, (PL); (72) Twórca(y) wzoru przemysłowego: Szmechel-Gawrysiak Anna, Gołańcz, (PL) PL 15186

2 Zawieszka zapachowa Przedmiotem wzoru przemysłowego jest zawieszka zapachowa przeznaczona do odświeżania powietrza w pomieszczeniach zamkniętych, zwłaszcza w kabinach pojazdów samochodowych. Znane są elementy zapachowe w postaci figur geometrycznych, w kształcie prostokątów, kwadratów, trójkątów oraz drzewek i liści. Niedogodność znanych elementów zapachowych przejawia się w skomplikowanym kształcie zewnętrznym. W stosunku do znanych rozwiązań, elementów zapachowych w kształcie liści i drzewek zapachowych, zawieszka zapachowa według wzoru charakteryzuje się tym, że ma oryginalną i fantazyjną formę, łatwą do identyfikacji przez klienta. Nowością wzoru jest kształt zewnętrzny zawieszki i zawarty wewnątrz motyw. Przedmiot wzoru przemysłowego jest uwidoczniony na rysunkach, gdzie fig. 1-przedstawia zawieszkę zapachową z podcięciami usytuowanymi w górnym prawym narożniku, fig 2 - zawieszkę z podcięciami w górnym lewym narożniku, fig.3- zawieszkę z podcięciami w dolnym prawym narożniku, fig.4- zawieszkę z podcięciami w dolnym lewym narożniku, fig. 5- zawieszkę z podcięciami w górnych narożnikach, fig.6 -za - wieszkę z podcięciami w dolnych narożnikach, fig7-zawieszkę z podcięciami w górnych i dolnych narożnikach, fig.8- zawieszkę bez podcięć o zaokrąglonych górnych narożnikach, fig9- zawieszkę mającą kształt zewnętrzny prostokąta. Zawieszka zapachowa według wzoru przemysłowego ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożniki na poziomej i pionowej krawędzi mają

3 minimalne wzdłużne podcięcia, natomiast na końcu podcięć na pionowych krawędziach usytuowane są minimalne wcięcia o kształcie zbliżonym do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.1, fig.2, fig.3, fig.4, fig.5,fig.6, fig.7, fig.8 i fig.9. Zawieszka zapachowa wykonana jest z materiału dobrze wchłaniającego płyny zapachowe. Wzór przemysłowy zawiera dziewięć odmian. Pierwszą odmianą wzoru przemysłowego jest kształt tworzy zarys drzewka, jak pokazano na fig. 1. zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożnik górny z prawej strony zawieszki na poziomej i pionowej krawędzi ma wykonane minimalne wzdłużne podcięcie, natomiast na końcu podcięcia na pionowej krawędzi tego narożnika usytuowane jest minimalne wcięcie o kształcie zbliżonym do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig. 1. Drugą odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożnik górny z lewej strony zawieszki na poziomej i pionowej krawędzi ma wykonane minimalne wzdłużne podcięcie, natomiast na końcu podcięcia na pionowej krawędzi tego narożnika usytuowane jest minimalne wcięcie o kształcie zbliżonym do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.2. Trzecią odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożnik dolny z prawej strony na poziomej i pionowej krawędzi ma wykonane minimalne wzdłużne podcięcie, natomiast na końcu podcięcia na pionowej krawędzi tego narożnika usytuowane jest minimalne wcięcie o kształcie zbliżonym do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.3. 2

4 Kolejną odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożnik dolny z lewej strony na poziomej i pionowej krawędzi ma wykonane minimalne wzdłużne podcięcie, natomiast na końcu podcięcia na pionowej krawędzi tego narożnika usytuowane jest minimalne wcięcie o kształcie zbliżonym do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.4. Piątą odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożniki górne na poziomych i pionowych krawędziach mają wykonane minimalne wzdłużne podcięcia, natomiast na końcach podcięć na pionowych krawędziach tych narożników usytuowane są minimalne wcięcia o kształtach zbliżonych do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.5. Szóstą odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożniki dolne na poziomych i pionowych krawędziach mają wykonane minimalne wzdłużne podcięcia, natomiast na końcach podcięć na pionowych krawędziach tych narożników usytuowane są minimalne wcięcia o kształtach zbliżonych do dwóch łuków. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.6. Siódmą odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Narożniki górne i dolne na poziomych i pionowych krawędziach mają wykonane minimalne wzdłużne podcięcia, natomiast na końcach podcięć na pionowych krawędziach tych narożników usytuowane są minimalne wcięcia o kształtach zbliżonych do dwóch łuków. Wewnątrz 3

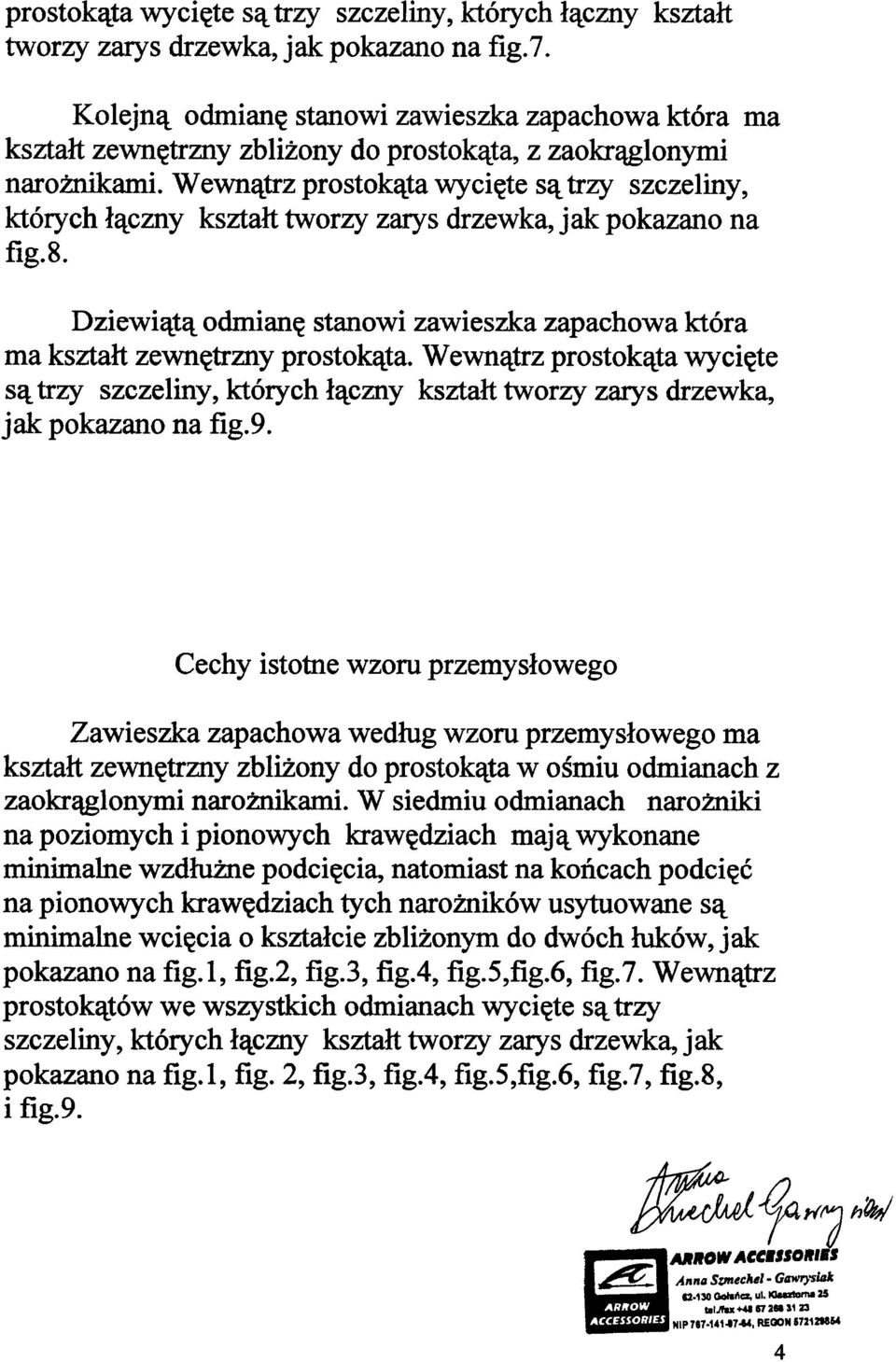

5 prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.7. Kolejną odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny zbliżony do prostokąta, z zaokrąglonymi narożnikami. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig-8. Dziewiątą odmianę stanowi zawieszka zapachowa która ma kształt zewnętrzny prostokąta. Wewnątrz prostokąta wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.9. Cechy istotne wzoru przemysłowego Zawieszka zapachowa według wzoru przemysłowego ma kształt zewnętrzny zbliżony do prostokąta w ośmiu odmianach z zaokrąglonymi narożnikami. W siedmiu odmianach narożniki na poziomych i pionowych krawędziach mają wykonane minimalne wzdłużne podcięcia, natomiast na końcach podcięć na pionowych krawędziach tych narożników usytuowane są minimalne wcięcia o kształcie zbliżonym do dwóch łuków, jak pokazano na fig.1, fig.2, fig.3, fig.4, fig.5,fig.6, fig.7. Wewnątrz prostokątów we wszystkich odmianach wycięte są trzy szczeliny, których łączny kształt tworzy zarys drzewka, jak pokazano na fig.1, fig. 2, fig.3, fig.4, fig.5,fig.6, fig.7, fig.8, i fig.9. 4

6 Fig. 1

7

8 Fig. 2

9 Fig. 3

10 Fig. 4

11 Fig. 5

12 Fig. 6

13 Fig. 7

14 Fig. 8

15 Fig. 9

16 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 Fig. 9
