1 PRODUKTY PROV

2 PROV Produkty instalacyjne dla profesjonalistów NA SYSTEM Gama produktów dla instalatorów, którzy szukają połączenia niezawodności, jakości oraz dostępności. Niezawodność Wysoka jakość Najlepsze materiały Duża waga produktu Wsparcie techniczne i doradztwo INVENA o firmie Invena S.A. to wiarygodny kontrahent, z którym warto nawiązywać kontakty handlowe. Potwierdzeniem tego są otrzymane nagrody i certyfikaty, m.in.: Certyfikat Wiarygodności Biznesowej, AEO, Solidna Firma, Złoty Instalator, Medal Europejski, Przedsiębiorstwo Fair Play, Gazela Biznesu. Wśród naszego asortymentu znajdują się armatura łazienkowa i kuchenna oraz produkty instalacyjne, przeznaczone dla Profesjonalistów: wężyki w oplocie ze stali nierdzewnej nasz flagowy produkt, od którego rozpoczęła się działalność firmy, armatura do instalacji: wodnych, gazowych, grzewczych, w tym także grzejniki, instalacje z polietylenu sieciowanego, złączki: żeliwne czarne, żeliwne ocynkowane, mosiężne, chromowane oraz do rur PE. Certyfikaty i nagrody

3 Spis treści 1. ARMATURA DO INSTALACJI WODNYCH Zawory kulowe Invena PROV Zawory zwrotne Invena PROV Złączki mosiężne, wzmocnione Invena PROV INSTALACJE Z POLIETYLENU SIECIOWANEGO Rury z polietylenu sieciowanego Invena PROV Złączki skręcane Invena PROV z pierścieniem przeciętym do rur wielowarstwowych Złączki rozłączne Invena PROV do rur wielowarstwowych Złączki zaprasowywane do rur wielowarstwowych Invena PROV Zespoły rozdzielaczy Invena PROV Akcesoria do rozdzielaczy Invena PROV ARMATURA DO INSTALACJI GRZEWCZYCH Naczynia wzbiorcze Invena PROV Pompy Invena PROV Konsole do pomp Invena PROV GRZEJNIKI I AKCESORIA Zawory i akcesoria do grzejników Invena PROV Grzejniki stalowe Invena PROV DOKUMENTY I DOPUSZCZENIA 44

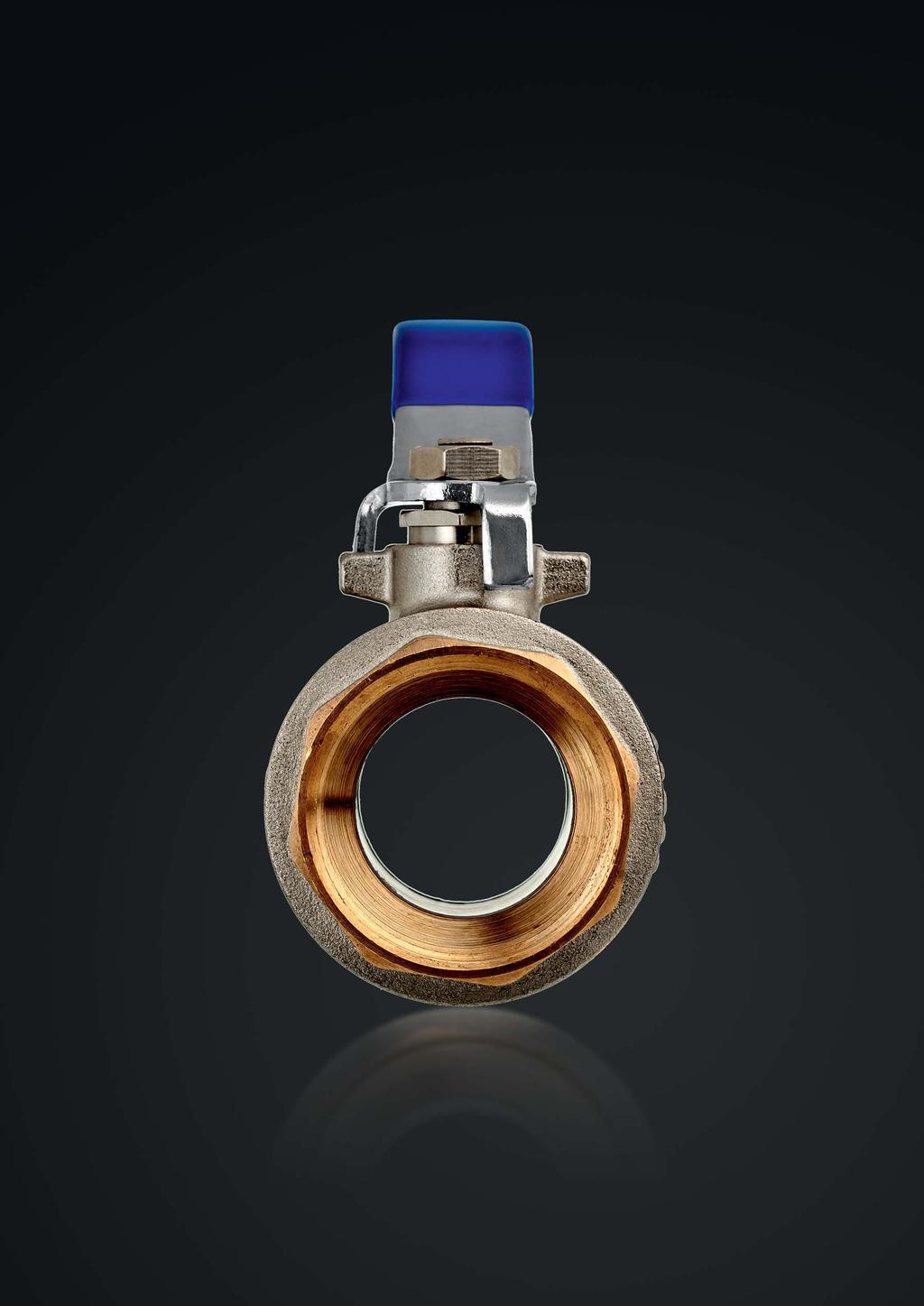

4 ZAWORY KULOWE INVENA PROV Gwarantowana solidność Zalety zawór z dławicą z PTFE mosiądz najwyższej klasy 617 N podwyższona wytrzymałość podwyższona odporność na temperaturę rączka izolowana (antypoparzeniowa) 50% Produkt objęty ubezpieczeniem 2

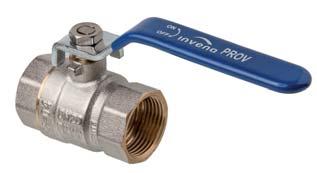

5 LAT GWARANCJI YEAR WARRANTY ARMATURA DO INSTALACJI WODNYCH 1. ZAWORY KULOWE WODNE TYP CIĘŻKI INVENA PROV % Zawór kulowy wodny typ ciężki Invena PROV z dźwignią stalową, o pełnym przepływie, gwint wewn./wewn. Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B E H L ZK /2" 4,0 1/2" 14, ,5 81,5 ZK /4" 3,0 3/4" ZK " 3,0 1" 24, ZK /4" 3,0 5/4" ,5 120 ZK /4" 3,0 6/4" 39, ,5 120 ZK " 3,0 2" 49, ,5 143,5 ZK /2" 3,0 2 1/2" MPa Aprobata Techniczna AT ZK " 3,0 3" , ZK " 3,0 4" % Zawór kulowy wodny typ ciężki Invena PROV z dźwignią stalową, o pełnym przepływie, gwint wewn./zewn. Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B E1 E2 H L ZK /2" 4,0 1/2" 14, ,5 81, MPa Aprobata Techniczna AT ZK /4" 3,0 3/4" ZK " 3,0 1" 24, , % Zawór kulowy wodny typ ciężki Invena PROV z pokrętłem motylkowym, o pełnym przepływie, gwint wewn./wewn. Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B E H L ZK /2" 4,0 1/2" 14, MPa Aprobata Techniczna AT ZK /4" 3,0 3/4" ZK " 3,0 1" 24,

6 ARMATURA DO INSTALACJI WODNYCH LAT GWARANCJI 1. YEAR WARRANTY 1.1 ZAWORY KULOWE WODNE TYP CIĘŻKI INVENA PROV 50% Zawór kulowy wodny typ ciężki Invena PROV z pokrętłem motylkowym, o pełnym przepływie, gwint wewn./zewn. Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B E1 E2 H L ZK /2" 4,0 1/2" 14, MPa Aprobata Techniczna AT ZK /4" 3,0 3/4" ZK " 3,0 1" 24, , % Zawór kulowy wodny ze śrubunkiem typ ciężki Invena PROV z pokrętłem motylkowym, gwint wewn./zewn. Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B E1 E2 H L ZK /2" 4,0 1/2" , , Aprobata Techniczna AT ZK /4" 3,0 3/4" , ZK " 3,0 1"

7 LAT GWARANCJI YEAR WARRANTY ARMATURA DO INSTALACJI WODNYCH 1. ZAWORY KULOWE WODNE TYP CIĘŻKI INVENA PROV 1.1 Zawór kulowy Invena PROV z filtrem skośnym miedzianym o standardowym przepływie z dźwignią stalową, gwint wewn./zewn. 120 PTFE Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B C D E L ZK-32-F15 1/2" 1,6 1/2" 77, , ,5 74 ZK-32-F20 3/4" 1,6 3/4" 89 43,5 46, ZK-32-F25 1" 1,6 1" ,5 104, % Zawór kulowy Invena PROV kątowy ze śrubunkiem o pełnym przepływie z pokrętłem motylkowym, gwint wewn./zewn. 120 Aprobata Techniczna AT Rozmiar [cal] Max. ciśnienie robocze [MPa] DN A B C E1 E2 F ZK /2" 1,6 1/2" ,5 14,5 14 ZK /4" 1,6 3/4" 73, ,5 17,5 ZK " 1,6 1" 87 93, ,5 18, % Zawór kulowy Invena PROV o pełnym przepływie z zaworem spustowym z dźwignią stalową, gwint wewn./wewn. 120 Aprobata Techniczna AT Rozmiar [cal] Max. ciśnienie robocze [MPa] DN B H L ZK /2" 1,6 1/2" ZK /4" 1,6 3/4" 60,

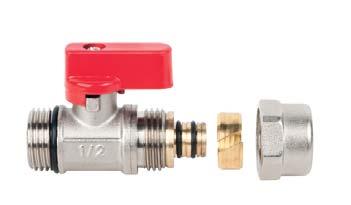

8 1. ARMATURA DO INSTALACJI WODNYCH LATA GWARANCJI YEAR WARRANTY 1.2 ZAWORY ZWROTNE INVENA PROV 10 37,5 35 Zawór kulowy MINI Invena PROV z dławikiem ze złączką Pex, gwint zewn ,6 MPa 59 Rozmiar [cal] Max. ciśnienie robocze [MPa] Uwagi ZK-57-C15 1/2" 16 1,6 Pokrętło czerwone ZK-57-N15 3/4" 16 1,6 Pokrętło niebieskie D DN Zawór różnicowy Invena PROV L Materiał: żeliwo Zastosowanie: przy kotłach na paliwo stałe, gdy obieg wody jest wymuszony przez pompę wody. Zadaniem zaworu jest niedopuszczenie do przegrzania kotła. 120 Kolor Rozmiar [cal] DN D L ZZ zielony 1" 1" ZZ zielony 5/4" 5/4" ZZ zielony 6/4" 6/4" ZZ zielony 2" 2" D DN Zawór zwrotny Invena PROV z mosiężnym elementem zamykającym E1 L E2 Rozmiar [cal] DN L D E1 E2 ZZ /2" 1/2" 44,5 32,5 11,5 11,5 ZZ /4" 3/4" 48 42,5 11,5 11,5 ZZ " 1" 53, ZZ /4" 5/4" 58,5 57, ZZ /4" 6/4" 65 67, ZZ " 2" 71 79,

9 ZŁĄCZKI MOSIĘŻNE INVENA PROV TYP CIĘŻKI Zalety trwałość i efektywność mosiądz najwyższej klasy 617 N gwinty złączek zgodne z normą PN-EN ISO 228-1:2005 7

10 1. ARMATURA DO INSTALACJI WODNYCH LAT GWARANCJI YEAR WARRANTY 1.3 ZŁĄCZKI MOSIĘŻNE, WZMOCNIONE INVENA PROV Kolanko nakrętno-wkrętne Invena PROV, typ ciężki wzmocniony, gwint wewn./zewn. Rozmiar [mm] D L1 L2 H1 H2 ZJ /2" 1/2" Ą ZJ /4" 3/4" ,8 27,5 ZJ " 1" ,5 Kolanko Invena PROV, typ ciężki wzmocniony, gwint wewn./wewn. Rozmiar [mm] D L1 H ZJ /2" 1/2" 10,5 23 Ą ZJ /4" 3/4" 11,5 27,5 ZJ " 1" 13,5 33,5 Nypel Invena PROV, typ ciężki wzmocniony Rozmiar [mm] D L L1/L2 ZJ /8" 3/8" 24 9 ZJ /2" 1/2" Ą ZJ /4" 3/4" ZJ " 1" 38 13,5 Mufa Invena PROV, typ ciężki wzmocniony Rozmiar [mm] D L Ą ZJ /2" 1/2" 26 ZJ /4" 3/4" 28 8

11 LAT GWARANCJI YEAR WARRANTY ARMATURA DO INSTALACJI WODNYCH 1. ZŁĄCZKI MOSIĘŻNE, WZMOCNIONE INVENA PROV 1.3 Trójnik równoprzelotowy Invena PROV, typ ciężki wzmocniony Rozmiar [mm] D L1 L H ZJ /2" 1/2" 10, Ą ZJ /4" 3/4" 11,5 27,5 27,5 ZJ " 1" 13,5 33,5 33,5 Nypel redukcyjny Invena PROV, typ ciężki wzmocniony Rozmiar [mm] D D1 L L1 L2 ZJ /8" 1/2" 1/2" 3/8" ZJ /2" 3/4" 3/4" 1/2" Ą ZJ /2" 1" 1" 1/2" ZJ /4" 1" 1" 3/4" Redukcja nakrętno-wkrętna Invena PROV, typ ciężki wzmocniony, gwint wewn./zewn. Rozmiar [mm] D D1 L ZJ /2" 3/8" 1/2" 3/8" 16 ZJ /4" 1/2" 3/4" 1/2" 18 Ą ZJ " 1/2" 1" 1/2" 20 ZJ " 3/4" 1" 3/4" 20 Redukcja wkrętno-nakrętna Invena PROV, typ ciężki wzmocniony, gwint zewn./wewn. Rozmiar [mm] D D1 L L1 L2 ZJ /2" 3/8" 1/2" 3/8" Ą ZJ /4" 1/2" 3/4" 1/2" ZJ " 3/4" 1" 3/4"

12 SYSTEM PEX - rury wielowarstwowe Invena PROV - złączki skręcane Invena PROV - złączki rozłączne Invena PROV - złączki zaprasowywane Invena PROV - rozdzielacze Invena PROV NA SYSTEM

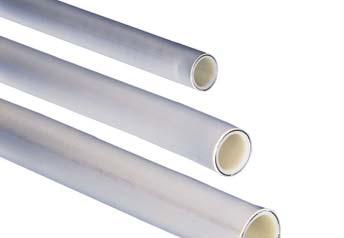

13 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. RURY Z POLIETYLENU SIECIOWANEGO INVENA PROV 2.1 Rury wielowarstwowe PE-X/AL/PE-LASER (PE-X z warstwą aluminium i warstwą PE na zewnątrz) warstwa aluminium łączona laserowo Invena PROV Zastosowanie: do instalacji c.o, ogrzewania podłogowego oraz zimnej i ciepłej wody użytkowej. Rury wielowarstwowe są wykonane z najwyższego typu materiałów uzyskują wysoki poziom usieciowienia co za tym idzie trwałości długość życia, odporność na wahania ciśnienia. Średnica rury [mm] Ścianka rury [mm] Opakowanie zwoje [mb] Karton [szt.] 90 PR-07-L PR-07-L PR-07-L PR-07-L Rury wielowarstwowe PERT/AL/PERT zgrzewane laserowo Invena PROV Zastosowanie: PER T (Typ II) zalecany do ogrzewania podłogowego, zimnej i ciepłej wody użytkowej oraz do bardziej wymagających systemów, jak np. wysokotemperaturowe centralne ogrzewanie. Włoski producent, produkt europejski. Średnica rury [mm] Ścianka rury [mm] Opakowanie zwoje [mb] Karton [szt.] PRODUKT EUROPEJSKI EU PR-08-L PR-08-L Zewnętrzna warstwa polietylenu wysokiej gęstości (PE) Wkładka aluminiowa (Al) Wewnętrzna warstwa polietylenu sieciowanego (PE-X) Rys. 1 Przekrój rury typu PEX/AL/PE-LASER PROV wraz z poszczególnymi warstwami W ofercie dostępna również rura na zakładkę. 11

14 ZŁĄCZKI DO INSTALACJI Z POLIETYLENU SIECIOWANEGO INVENA PROV NA SYSTEM 12

15 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZŁĄCZKI SKRĘCANE INVENA PROV Z PIERŚCIENIEM PRZECIĘTYM DO RUR WIELOWARSTWOWYCH 2.2 Złączka z gwintem zewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L E F F1 D Dw1 Dz1 PA /2" /2" ,7 13 " 15,5 R1/2" PA /4" /4" ,7 13 " 20 R3/4" PA /2" /2" 20 16, G3/4" 15,5 R1/2" PA /4" /4" 20 16,5 8,5 41, G3/4" 20 R3/4" PA /4" /4" , M32 20 R3/4" PA " " ,5 M32 25 R1" Dwuzłączka Invena PROV Rozmiar [cal] [mm] DN B P L E F D PA ,5 11 7,7 " PA ,5 8,5 50, G3/4" PA , M32x1,5 Złączka z gwintem wewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L E F F1 Dw1 Dz1 D PA /2" /2" ,8 34,5 11 7,7 14 " 27 PA /2" /2" 20 16,5 8,5 36, " 30 G3/4 PA /4" /4" 20 16,5 8, G3/4" 33,5 G3/4 PA /4" /4" G3/4" 35,5 M32 PA " " G1" 40,5 M32 Złączka redukcyjna Invena PROV Rozmiar [cal] [mm] DN B1 B2 P1 P2 L D1 D2 PA ,5 15 8,5 7,8 49 G3/4" " 13

16 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LAT GWARANCJI NA SYSTEM 2.2 ZŁĄCZKI SKRĘCANE INVENA PROV Z PIERŚCIENIEM PRZECIĘTYM DO RUR WIELOWARSTWOWYCH Kolano 90 Invena PROV Rozmiar [cal] [mm] DN B P L H E F D PA , " PA ,5 8, ,5 G3/4" PA M32 Kolano 90 z gwintem zewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L H E F F1 D Dz1 PA /2" /2" ,8 26, " R1/2" PA /4" /4" 20 16,5 8, ,5 13 G3/4" R3/4" PA /4" /4" M32 R3/4" PA " " M32 R1" Kolano 90 z gwintem wewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L H E F F1 D Dw Dz PA /2" /2" , ,5 " " 27 PA /2" /2" 20 16,5 8, ,5 G3/4" " 27 PA /4" /4" 20 16,5 8,5 39, ,5 8,5 G3/4" G3/4" 32 PA /4" /4" , ,5 10 M32 G3/4" 34 PA " " ,5 10 M32 G1" 43 Kolano naścienne 90 z gwintem wewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L E F1 D Dw Dz Z PA /2" /2" , " " PA /2" /2" 20 16,5 8, ,5 G3/4" " PA /4" /4" 20 16,5 8,5 64,5 12 8,5 G3/4" "

17 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZŁĄCZKI SKRĘCANE INVENA PROV Z PIERŚCIENIEM PRZECIĘTYM DO RUR WIELOWARSTWOWYCH 2.2 Kolano przelotowe do armatury, do montażu na ścianie Invena PROV Ą Rozmiar [cal] [mm] DN B P E F1 D Dw Dz Z PA /2" /2" ,8 21 9,5 " " 26 42,5 Śrubunek Eurokonus Invena PROV Ą Rozmiar [mm] DN B P D E F Dw Dz PA Trójnik równoprzelotowy Invena PROV Rozmiar [cal] [mm] DN B P L H E F D PA , " PA ,5 8, ,5 G3/4" PA M32" Ą Trójnik z gwintem wewnętrznym Invena PROV Rozmiar [cal] [mm] DN B D P L H E F F1 Dw1 Dz1 PA /2" /2" " 7, " 27 PA /4" /4" 20 16,5 G3/4" 8, ,5 14,5 G3/4" 32 PA /4" /4" M G3/4" 34 Ą PA " /2" M , G1" 43 PA /2" /2" 20 16,5 G3/4" 8, ,5 13 " 27 15

18 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LAT GWARANCJI NA SYSTEM 2.2 ZŁĄCZKI SKRĘCANE INVENA PROV Z PIERŚCIENIEM PRZECIĘTYM DO RUR WIELOWARSTWOWYCH Trójnik z gwintem zewnętrznym Invena PROV Rozmiar [cal] [mm] DN B P L H D E F F1 Dw1 Dz1 PA /2" /2" , ,5 " ,5 15 R1/2" PA /4" /4" 20 16,5 8, G3/4" 12 8, R3/4" PA /2" /2" 20 16,5 8, ,5 G3/4" 12 8/ R1/2" Trójnik redukcyjny Invena PROV Rozmiar [cal] [mm] PA PA PA PA DN B1 B2 B3 P1 P2 P3 L H D1 D2 D3 E1 E2 E3 F1 F2 F , ,5 8,5 7,8 8, G3/4" " G3/4" ,5 9 8, ,5 15 7,8 8,5 7,8 73,5 36 " G3/4" " , , ,5 7,8 7, G3/4" G1,2" " , ,5 16,5 15 8,5 8,5 7, G3/4" G3/4" " ,5 8,5 9 16

19 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZŁĄCZKI ROZŁĄCZNE INVENA PROV DO RUR WIELOWARSTWOWYCH 2.3 DN D DN DN D D D DN Złączka rozłączna z gwintem zewnętrznym Invena PROV Kolano 90 rozłączne z gwintem wewnętrznym Invena PROV Rozmiar [mm] Rozmiar [mm] DN PA /2" /2" 16 Produkt dostępny do wyczerpania zapasów. DN PA /2" /2" 16 Złączka rozłączna z gwintem wewnętrznym Invena PROV Rozmiar [mm] D DN PA /2" /2" 16 D D Kolano 90 rozłączne do armatury z gwintem wewnętrznym Invena PROV Rozmiar [mm] DN D PA /2" /2" 16 17

20 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LAT GWARANCJI NA SYSTEM 2.4 ZŁĄCZKI ZAPRASOWYWANE DO RUR WIELOWARSTWOWYCH INVENA PROV Dwuzłączka Invena PROV Rozmiar [mm] F F L Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA PA PA PA PA Dwuzłączka redukcyjna Invena PROV Ą KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B Rozmiar [mm] F1 F2 L PA PA PA Złączka z gwintem zewnętrznym Invena PROV Rozmiar [mm] F D D L L1 PA /2" /2" 16 R1/2 53,5 16 PA /4" /4" 16 3/4 53,5 16 Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA /4" /4" 20 R3/4 53,5 16 PA /4" /4" 26 R3/4 53,5 16 PA /2" /2" 20 R1/2 53,5 16 PA " " 26 R PA " " Złączka z gwintem wewnętrznym Invena PROV Rozmiar [mm] FxD D L PA /2" /2" Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA /4" /4" 20 G3/4 52 PA /4" /4" 26 G3/4 52 PA " " 26 G1 56 PA /2" /2" PA " " 32 43,0 48,5 18

21 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZŁĄCZKI ZAPRASOWYWANE DO RUR WIELOWARSTWOWYCH INVENA PROV 2.4 Trójnik równoprzelotowy Invena PROV Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH Rozmiar [mm] F F F L H PA ,5 PA ,5 PA ,5 PA Trójnik redukcyjny Invena PROV Rozmiar [mm] F2 F1 F3 F1 F2 F3 L H PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 Trójnik z gwintem wewnętrznym Invena PROV Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH Rozmiar [mm] F D F F D L H PA /2" /2" PA /2" /2" PA " " ,5 19

22 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LAT GWARANCJI NA SYSTEM 2.4 ZŁĄCZKI ZAPRASOWYWANE DO RUR WIELOWARSTWOWYCH INVENA PROV Trójnik z gwintem zewnętrznym Invena PROV Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH Rozmiar [mm] F Dx F L1 D L H PA /2" /2" R1/ PA /2" /2" R1/ PA " " 32 Ø32 Ø ,5 Kolano 90 równoprzelotowe Invena PROV Rozmiar [mm] F F L Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA ,5 PA ,5 PA ,5 PA ,5 PA ,5 Kolano 90 z gwintem zewnętrznym Invena PROV Rozmiar [mm] DxF F D L L1 H Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA /2" /2" R1/2" 46, PA /2" /2" R1/2" 46, PA /4" /4" R3/4" PA /4" /4" R3/4" ,5 PA " " R1" Kolano 90 z gwintem wewnętrznym Invena PROV Rozmiar [mm] D F F D L H Ą 617 N nie dotyczy złączki 32 KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B DO ZŁĄCZEK 32 ZALECA SIĘ STOSOWAĆ ZACISK TYPU TH PA /2" /2" " 46,5 25 PA /2" /2" " 46,5 25 PA /4" /4" G3/4" PA /4" /4" G3/4" PA " " G1"

23 LAT GWARANCJI NA SYSTEM INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZŁĄCZKI ZAPRASOWYWANE DO RUR WIELOWARSTWOWYCH INVENA PROV 2.4 Podejście ustalone pod baterię Invena PROV KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B Rozmiar [mm] Uwagi D F F D H L PA /2" /2" " lewe PA /2" /2" " prawe Podejście pod baterię równoprzelotowe Invena PROV KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B Rozmiar [mm] F D F F D H L PA /2" /2" " Kolano 90 naścienne do armatury z gwintem wewnętrznym Invena PROV KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B Rozmiar [mm] D F F D H L PA /2" /2" ,5 PA /2" /2" / ,5 Pierścień zaciskowy Invena PROV Rozmiar [mm] KOMPATYBILNE DO WSZYSTKICH TYPÓW ZACISKÓW TH, U I B PA PA PA

24 ZESPOŁY ROZDZIELACZY INVENA PROV Zespół rozdzielaczy gwarantuje prawidłowe działanie systemów ogrzewania, umożliwia dostarczanie ciepła do poszczególnych obiegów grzewczych w obrębie mieszkania, czy całego budynku. 22 KONTROLA JAKOŚCI %

25 LATA GWARANCJI YEAR WARRANTY INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZESPOŁY ROZDZIELACZY PROV 2.5 Zespół rozdzielaczy PROV-1 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 A1 ~38 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A L ~70 ~90 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 90 Ą KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, korek rozdzielacza 2 sztuki Zespół rozdzielaczy PROV-2 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 ~38 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A1 G3/4 G3/4 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A L ~70 ~90 PP G1; PN 10 / 90 C 1 90 Ą KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, 2 korki rozdzielacza, nypel redukcyjny G3/4 zależnie od ilości obwodów, odpowietrznik ręczny 2 sztuki Zespół rozdzielaczy PROV-3 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 ~38 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A1 G3/4 G3/4 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A L ~70 ~90 PP G1; PN 10 / 90 C 1 90 Ą KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, wkładkę zaworową odcinającą zależnie od ilości obwodów 23

26 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LATA GWARANCJI YEAR WARRANTY 2.5 ZESPOŁY ROZDZIELACZY PROV Zespół rozdzielaczy PROV-4 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 ~38 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A1 G3/4 G3/4 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A L ~70 ~90 90 KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, wkładkę zaworową odcinającą zależnie od ilości obwodów, kurki kulowe ze śrubunkiem typ ciężki PROV 2 sztuki, odpowietrznik automatyczny 2 sztuki, kurek kulowy spustowy z końcówką na wąż i zaślepką 2 sztuki Zespół rozdzielaczy PROV-5 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 ~38 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A1 G3/4 G3/4 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A L ~70 ~90 PP G1; PN 10 / 90 C 1 90 KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, rotametr zależnie od ilości obwodów, wkładkę zaworową odcinającą zależnie od ilości obwodów Zespół rozdzielaczy PROV-6 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 ~38 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 A1 G3/4 G3/4 PP G1; PN 10 / 90 C 1 73,5 H1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 G1 PP G1; PN 10 / 90 C 1 90 A L ~70 ~90 KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, rotametr zależnie od ilości obwodów, kurki kulowe ze śrubunkiem typ ciężki PROV 2 sztuki, odpowietrznik automatyczny 2 sztuki, kurek kulowy spustowy z końcówka na wąż i zaślepką 2 sztuki 24

27 LATA GWARANCJI YEAR WARRANTY INSTALACJE Z POLIETYLENU SIECIOWANEGO 2. ZESPOŁY ROZDZIELACZY PROV 2.5 AKCESORIA DO ROZDZIELACZY PROV 2.6 Zespół rozdzielaczy PROV-7 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 90 Ą KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, wkładkę zaworową odcinającą zależnie od ilości obwodów, trójnik z odpowietrznikiem i zaworem spustowym Zespół rozdzielaczy PROV-8 indeks gwinty Liczba obwodów wymiary A A1 L H1 Ciśnienie nominalne / temperatura maksymalna Sztuk PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 PP G1; PN 10 / 90 C 1 90 Ą KOMPLET ZAWIERA: belkę mosiężną G1 2 sztuki, 1 komplet uchwytów do rozdzielacza z gumowymi podkładkami, nypel redukcyjny G3/4 zależnie od ilości obwodów, wkładkę zaworową regulacyjną zależnie od ilości obwodów, wkładkę zaworową odcinającą zależnie od ilości obwodów, trójnik z odpowietrznikiem i zaworem spustowym, rotametr zależnie od ilości obwodów Belka PP-04 PROV Belka PP-05 PROV indeks gwint Liczba obwodów indeks gwint Liczba obwodów PP G1 2 PP G1 2 PP G1 3 PP G1 3 A1 PP G1 4 PP G1 5 A1 PP G1 4 PP G1 5 PP G1 6 PP G1 6 PP G1 7 PP G1 7 PP G1 8 PP G1 8 PP G1 9 PP G1 9 PP G1 10 PP G1 10 PP G1 11 PP G1 11 PP G1 12 PP G Ą Belka mosiężna G1, wykonana z najwyższej jakości stopu miedzi, obiegi grzejnikowe i U, od 2 do 12 obiegów 90 Ą Belka mosiężna G1 do zbrojenia, wykonana z najwyższej jakości stopu miedzi, obiegi ogrzewania płaszczyznowego, od 2 do 12 obiegów 25

28 2. INSTALACJE Z POLIETYLENU SIECIOWANEGO LATA GWARANCJI YEAR WARRANTY 2.6 AKCESORIA DO ROZDZIELACZY PROV 40% PP PP ,6 MPa Rotametr włoskiego producenta Emmeti, regulacja przepływu od 0 do 5 l / 1 min, płynna regulacja przepływu z blokadą 1/2" 90 Ą Wkładka zaworowa regulacyjna Invena PROV, przystosowana do pracy z siłownikami, kompatybilna z innymi producentami 1/2" PP PP Ą Wkładka zaworowa odcinająca Invena PROV 1/2" 90 Ą Nypel redukcyjny z o-ringiem Invena PROV 1/2" 3/4" 90 Ą PP Korek do rozdzielacza z o-ringiem Invena PROV 1/2" 90 PP Komplet uchwytów do rozdzielacza Invena PROV, gumowe podkładki antywibracyjne Trójnik końcowy do rozdzielacza Invena PROV Rozmiar [cal] Ą PA " 1/2" 3/8" PA /2" 1" 1/2" 26

29 ARMATURA DO INSTALACJI GRZEWCZYCH

30 3. ARMATURA DO INSTALACJI GRZEWCZYCH LATA GWARANCJI YEAR WARRANTY 3.1 NACZYNIA WZBIORCZE INVENA PROV Naczynie wzbiorcze do instalacji C.O. Invena PROV Pojemność [litry] Ciśnienie [MPa] Średnica [cal] Max. ciśnienie pracy Ciśnienie wstępne Uwagi A ,6 3/4" 6 1, ,6 3/4" 6 1, ,6 3/4" 6 1, ,6 3/4" 6 1, ,5 3/4" 5 1,5 1 B -11-B ,5 3/4" 5 1, ,6 3/4" 6 1, ,6 1" 6 1,5 2 MIN PRODUKT EUROPEJSKI EU Uwagi: 1 bez nóżek / 2 z nóżkami Naczynie wzbiorcze do urządzeń grzewczych wody użytkowej Invena PROV B Pojemność [litry] Ciśnienie [MPa] Średnica [cal] Max. ciśnienie pracy Ciśnienie wstępne Uwagi ,8 3/4" 8 3, ,8 3/4" 8 3, ,8 3/4" 8 3, ,8 3/4" 8 3,5 1 A ,8 1" 8 3, B ,8 1" 8 3, ,0 1" ,0 1" MIN PRODUKT EUROPEJSKI EU Uwagi: 1 bez nóżek / 2 z nóżkami Obejma do naczyń wzbiorczych Invena PROV Obejma do mocowania naczyń wzbiorczych, przeponowych wykonana ze stali ocynkowanej, odporna na korozję. Pojemność [litry] Uchwyt umożliwia zamocowanie naczyń wzbiorczych z oferty INVENA od 5 do 35 L W SKŁAD ZESTAWU WCHODZI: metalowa opaska zaciskowa długość 125 cm 1 szt., metalowy uchwyt naścienny, w kształcie prostokąta (wymiary: długość 8 cm, szerokość 12 cm, głębokość 2,5 cm) 1 szt., kołki rozporowe 2 szt., wkręty do kołków rozporowych 2 szt. 28

31 LATA GWARANCJI YEAR WARRANTY ARMATURA DO INSTALACJI GRZEWCZYCH 3. POMPY INVENA PROV 3.2 Pompa cyrkulacyjna Invena PROV do U, energooszczędna Pompa cyrkulacyjna nadaje się wyłącznie do wody pitnej. Stosować do wymuszania cyrkulacji obiegów ciepłej wody użytkowej, zgodnie z parametrami na tabliczce znamionowej. CP Napięcie zasilania Stopień ochrony Klasa izolacji 1~230[V], 50Hz IP42 F EEI 0,20 Maks. ciśnienie instalacji 1,0 Maks. tem. cieczy [C] 90 Maks. wysokość podnosznia [m] 1,5 Maks. pobór mocy [W] 28 Prąd znamionowy [A] 0,3 Poziom dźwięku [db] 45 Przepływ [m 3 /h] 0,38 Kabel Euro Waga [g] 1,5 Kolor 8 29

32 3. ARMATURA DO INSTALACJI GRZEWCZYCH LATA GWARANCJI YEAR WARRANTY 3.2 POMPY INVENA PROV Elektroniczna pompa obiegowa Invena PROV Energooszczędna, elektroniczna pompa obiegowa przeznaczona do wymuszania cyrkulacji czynnika grzewczego w instalacjach centralnego ogrzewania. Kryterium odniesienia dla najbardziej energooszczędnych pomp cyrkulacyjnych wynosi EEI 0,20. Pompy obiegowe oraz ich części należy poddać utylizacji zgodnie z zasadami ochrony środowiska. CP CP Napięcie zasilania ~230[V], 50Hz ~230[V], 50Hz Stopień ochrony IP44 IP44 Klasa izolacji F F EEI 0,20 0,18 Maks. ciśnienie instalacji 10 [bar] 10 [bar] Klasa temperaturowa TF110 TF110 Pobór mocy maks. P1 22 [W] 45 [W] Pobór mocy min. P1 5 [W] 5 [W] Prąd znamionowy maks. 0,2 [A] 0,4 [A] Prąd znamionowy min. 0,04 [A] 0,04 [A] Maks. wysokość podnoszenia 4 [m] 6 [m] Poziom ciśnienia akustycznego Poziom ciśnienia akustycznego pompy jest mniejszy niż 43 db(a) Poziom ciśnienia akustycznego pompy jest mniejszy niż 43 db(a) Przyłącze przewodu ssawnego i tłocznego 6/4" 6/4" Długość montażowa 180 [mm] 180 [mm] 30

33 LATA GWARANCJI YEAR WARRANTY ARMATURA DO INSTALACJI GRZEWCZYCH 3. KONSOLE DO POMP INVENA PROV produkt polski 180 Konsole do pomp Invena PROV Stosowane do zabezpieczenia kotłów na paliwo stałe przed nadmiernym wzrostem temperatury oraz ciśnienia, które mogą nastąpić w chwili awarii pompy lub braku zasilania. ZK Nazwa Zawór różnicowy CP Konsola pozioma do pomp Ø 25 produkt polski (zawór różnicowy marki Tech-Pol) 1" CP Konsola pionowa do pomp Ø 25 produkt polski (zawór różnicowy marki Tech-Pol). 1" ZAWÓR RÓZNICOWY MARKI TECH-POL CP Konsola pozioma do pomp Ø 32 produkt polski (zawór różnicowy marki Tech-Pol). 5/4" CP Konsola pionowa do pomp Ø 32 produkt polski (zawór różnicowy marki Tech-Pol). 5/4" CP Konsola pozioma do pomp Ø 40 produkt polski (zawór różnicowy marki Tech-Pol). 6/4" ZK-32-F25 CP Konsola pionowa do pomp Ø 40 produkt polski (zawór różnicowy marki Tech-Pol). 6/4" CP Konsola pozioma do pomp Ø 50 produkt polski (zawór różnicowy marki Tech-Pol). 2" CP Konsola pionowa do pomp Ø 50 produkt polski (zawór różnicowy marki Tech-Pol). 2" KONSOLE DO POMP ZAWIERAJĄ: zawór róznicowy (wg tabeli powyżej), zawór kulowy z filtrem skośnym 1" (nr kat. ZK-32-F25), zawór kulowy o standardowym przepływie 1" (nr kat. ZK ). Pasują do wszystkich dostępnych na rynku pomp oferowanych w ofercie konkurentów o rozstawie przyłącza 180 mm. Konsole do pomp produkowane są przez firmę INVENA. 31

34 ZAWORY GRZEJNIKOWE INVENA PROV Zalety wyjątkowy design funkcjonalność trwałość wyjątkowa odporność 5 lat gwarancji Zapewniamy komfort użytkowania Produkt objęty ubezpieczeniem

35 LAT GWARANCJI YEAR WARRANTY GRZEJNIKI I AKCESORIA 4. ZAWORY GRZEJNIKOWE I AKCESORIA INVENA PROV 4.1 Komplet ttermostatyczny osiowy PROV Rozmiar [cal] Zakres regulacji temp. [ C] Kolor Głowica termostatyczna posiada zabezpieczenie przed zamarzaniem w pozycji oznaczonej (*) PRZYŁĄCZA DO PEX I MIEDZI W KOMPLECIE CD /2" 6-28 chrom CD-25-B15 1/2" 6-28 biały RAL 9016 CD-25-G15 1/2" 6-28 grafit 50 Zestaw do dolnego podłączenia typu duoplex Invena PROV lewy / prawy 15 Głowica termostatyczna posiada zabezpieczenie przed zamarzaniem w pozycji oznaczonej (*) PRZYŁĄCZA DO PEX I MIEDZI W KOMPLECIE Rozmiar [cal] Zakres regulacji temp. [ C] Kolor CZ M30 1, chrom CZ M30 1, biały RAL 9016 L2 42,8 G3/4 B 42, CZ-80-K15 Dwururowy blok kurków, kątowy do grzejników stalowych z gwintami zewn. 1/2" PROV H D2 L1 D1 CZ-81-P15 Dwururowy blok kurków, prosty do grzejników stalowych z gwintami zewn. 1/2" PROV 120 Ą 1/2" 3/4", nikiel, sprzedawane w komplecie z nyplami 120 1/2" 3/4", nikiel, sprzedawane w komplecie z nyplami Ø35,5 66 G3/4 G3/4 CZ-82-P15 Głowica termostatyczna posiada zabezpieczenie przed zamarzaniem w pozycji oznaczonej (*) M30 1,5 Komplet termostatyczny prosty do grzejników typu V z głowicą do wkładek M30x1,5 PROV 1/2" 3/4" 33

36 4. GRZEJNIKI I AKCESORIA LAT GWARANCJI YEAR WARRANTY 4.1 ZAWORY GRZEJNIKOWE I AKCESORIA INVENA PROV 50 Ø16,5 Ø12 72,5 55,5 50 CZ-60-K15 71 CZ-60-P Zawór grzejnikowy ze śrubunkiem do rur stalowych z dławikiem i samouszczelnieniem, kątowy 1/2" PROV 1/2" 1/2" 120 Zawór grzejnikowy ze śrubunkiem do rur stalowych z dławikiem i samouszczelnieniem, prosty 1/2" PROV 1/2" 1/2" Ø16,5 Ø ,2 CZ-61-K15 CZ-61-P15 71 Zawór grzejnikowy ze śrubunkiem do rur stalowych z samouszczelnieniem, zabezpieczenie przed wykręcaniem, kątowy, powrotny, 1/2" PROV 1/2" 1/2" Zawór grzejnikowy ze śrubunkiem do rur stalowych z samouszczelnieniem, zabezpieczenie przed wykręcaniem, prosty, powrotny, 1/2" PROV 1/2" 1/2" Ø12 Ø16, CZ-54-K16 CZ-54-P Zawór grzejnikowy ze śrubunkiem do rur Pex, kątowy PROV 1/2" Zawór grzejnikowy ze śrubunkiem do rur Pex, prosty PROV 1/2" 16 Ø12 Ø16,5 CZ-55-K16 CZ-55-P Zawór grzejnikowy ze śrubunkiem do rur Pex, zabezpieczenie przed wykręcaniem, kątowy, powrotny PROV 1/2" Zawór grzejnikowy ze śrubunkiem do rur Pex, zabezpieczenie przed wykręcaniem, prosty, powrotny PROV 1/2" 16 34

37 LAT GWARANCJI YEAR WARRANTY GRZEJNIKI I AKCESORIA 4. ZAWORY GRZEJNIKOWE I AKCESORIA INVENA PROV 4.1 Ø35, , , ,5 43,5 CD-74-K15 Komplet termostatyczny z nastawą wstępną, kątowy Invena PROV 110 LATA GWARANCJI YEAR WARRANTY 1/2", zawór termostatyczny, zawór powrotny, głowica mini, zakres regulacji 6-28 C , ,7 9,5 64,6 47, ,1 110 CD Wkładka zaworowa M30 1,5 z nastawą wstępną do grzejników stalowych Invena typu V PROV średnica 1/2" Głowica termostatyczna posiada zabezpieczenie przed zamarzaniem w pozycji oznaczonej (*) LATA GWARANCJI YEAR WARRANTY M30 1,5 CD Głowica termostatyczna Mini PROV 1/2", z blokadą temperatury Ø35,5 M30 1,5 Ø35,5 33 CD-74-P15 M30 1,5 Komplet termostatyczny z nastawą wstępną, prosty Invena PROV 110 LATA GWARANCJI YEAR WARRANTY 1/2", zawór termostatyczny, zawór powrotny, głowica mini, zakres regulacji 6-28 C 15 3/4" 8,1 16 3/4" CZ CZ MIN Złączki zaciskowe do rur miedzianych i do bloku kurków komplet PROV 3/4" 15 nikiel MIN Złączka do rur Pex i wielowarstwowych Pex/AL/Pex, Pert/Al/Pert do bloku kurków komplet PROV 2" 16 nikiel 35

38 4. GRZEJNIKI I AKCESORIA LAT GWARANCJI YEAR WARRANTY 4.1 ZAWORY GRZEJNIKOWE I AKCESORIA INVENA PROV Złączka do rur Pex i wielowarstwowych Pex/Al/Pex, Pert/Al/Pert do bloku kurków komplet (2 szt.) Invena PROV Zastosowanie: podłączenia do rozdzielaczy i bloków Złączki posiadają zaoblenia, które powodują, że woda wchodząca do układu jest zawirowywana, co zmniejsza opory przepływu. MIN 4 90 Rozmiar [cal] d D1 D2 CZ /4" 16 8,1 16 3/4" Zawory mieszające trójdrogowe i czterodrogowe Invena PROV Zawory mieszające trójdrogowe i czterodrogowe odwracalne, mosiężne stosowane są do regulacji temperatury medium zasilającego w instalacji c.o. Rozmiar [cal] CM " 1" 1" CM /4" 5/4" 5/4" CM " 1" 1" 1" CM /4" 5/4" 5/4" 5/4" Możliwość zamontowania siłownika. W komplecie adapter przyłączeniowy dla zaworów mieszających INVENA A C P Możliwość założenia plomby Sterowanie 3-pozycyjne B Siłownik zaworu mieszającego trój- i czterodrogowego Invena PROV Sygnał sterujący Kg A B C CM point SPDT 0, ,5 78 Komplet adapterów (4 szt.) Invena PROV Adapter przyłączeniowy dla zaworów mieszających INVENA Dla producentów zaworów: FIRST (ROTOMIX, ROTOMIX G), ESBE (VRG, VRB), ACASO (TERMOMIX), BARBERI,FEROTERM, PAW, EURONORM, ESBE, IMP, DANFOSS,BESSER, SELTRON,LAVATO, TUXHORN, STRAWA, CIMBERIO CM

39 GRZEJNIKI STALOWE INVENA PROV Zalety Wykonane z materiałów przyjaznych dla zdrowia Podwyższona odporność na korozję RAL 9016 Produkt objęty ubezpieczeniem

40 4. GRZEJNIKI I AKCESORIA PZH LAT GWARANCJI YEAR WARRANTY 4.2 GRZEJNIKI STALOWE INVENA PROV Grzejnik stalowy Invena PROV, typ K podłączenie boczne, w komplecie z odpowietrznikiem, korkami i zawiesiami Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza UG K UG K UG K UG K UG K UG K UG K UG K UG K TYP K11 UG K UG K TYP K22 UG K UG K ,5 104 UG K UG K TYP K33 UG K UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K22/V UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K MIN grzejniki dostępne w sprzedaży, które mogą być wykorzystane zarówno w wersji K jak i V 38

41 PZH LAT GWARANCJI YEAR WARRANTY GRZEJNIKI I AKCESORIA 4. GRZEJNIKI STALOWE INVENA PROV 4.2 Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K UG K22/V UG K UG K22/V UG K UG K UG K UG K22/V UG K22/V UG K22/V UG K22/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K UG K UG K UG K33/V UG K UG K33/V UG K33/V NOWOŚĆ 39

42 GRZEJNIKI I AKCESORIA PZH LAT GWARANCJI 4. YEAR WARRANTY 4.2 GRZEJNIKI STALOWE INVENA PROV Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza grzejniki dostępne w sprzedaży, które mogą być wykorzystane zarówno w wersji K jak i V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V UG K33/V Grzejnik stalowy Invena PROV, typ V podłączenie boczne lub dolne, w komplecie z odpowietrznikiem, korkami, wkładką zaworową i zawiesiami Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza UG P V UG P V UG P V UG P V UG P V UG P V UG P V TYP V11 UG L UG P V UG P V TYP V22 UG L UG P V TYP V UG P V UG L UG P V UG P V UG L UG P V UG P V UG L UG P V UG P V UG P V UG P V UG P V UG P V UG P V UG V UG V MIN L przyłącze lewe / P przyłącze prawe 40

43 PZH LAT GWARANCJI YEAR WARRANTY GRZEJNIKI I AKCESORIA 4. GRZEJNIKI STALOWE INVENA PROV 4.2 Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V UG V

44 4. GRZEJNIKI I AKCESORIA PZH LAT GWARANCJI YEAR WARRANTY 4.2 GRZEJNIKI STALOWE INVENA PROV Typ Wysokość [mm] Długość [mm] Głębokość [mm] Moc grzewcza UG V UG V UG V UG V UG V UG V UG V UG--312 V UG--314 V UG--316 V UG--318 V UG--320 V UG--322 V UG--324 V UG--604 V UG--606 V UG--608 V UG--609 V UG--610 V UG--611 V UG--612 V UG--614 V UG--616 V UG--618 V UG--620 V UG--904 V UG--906 V UG--908 V UG--909 V UG--910 V UG--912 V Komplet zawiesi do grzejników stalowych Invena PROV typ V22 Wysokość grzejnika [mm] Długość grzejnika [mm] Opakowanie [szt.] Karton [szt.] UA do UA powyżej UA do UA powyżej UA do UA powyżej UA do UA powyżej UA do

45 Grzejniki Invena PROV Gwarancja 10 lat Atrakcyjny wygląd Wysoka jakość Posiadamy atesty Konkurencyjna cena Dlaczego warto wybrać grzejniki Invena Grzejniki stalowe Invena wyróżniają się zdecydowanie pod względem estetyki spośród pozostałych dostępnych na rynku. Precyzyjne wykonanie oraz szykowne wzornictwo sprawia, że grzejnik świetnie komponuje się z każdym otoczeniem. Doświadczenie w branży producenta INVENA S.A. sięgające ponad 25 lat i korzystanie z nowoczesnych linii technologicznych, a także restrykcyjna kontrola to tylko niektóre z czynników wpływających na wysoką jakość oraz niezawodność grzejników stalowych Invena przez wiele lat.

46 5. DOKUMENTY I DOPUSZCZENIA GWARANCJA FIRMY INVENA SYSTEM PEX Firma Invena z Koszalina udziela 10 letniej gwarancji na bezawaryjne działanie systemu instalacji sanitarnych licząc od daty uruchomienia instalacji zapisanej w protokole odbioru technicznego końcowego (dla instalacji wodociągowych lub ogrzewczych) zawartych w: Warunkach technicznych wykonania i odbioru instalacji ogrzewczych lub wodociągowych (Wymagania techniczne COBRTI INSTAL zeszyt 6 lub 7). Gwarancja obejmuje wszystkie części składowe wyżej wymienionych systemów wyprodukowanych lub dostarczonych przez firmę Invena. Wypłata odszkodowania gwarantowana jest wówczas, gdy podczas montażu systemu przez przeszkolonego instalatora zachowane zostały wszystkie zasady projektowe, wykonawcze i eksploatacyjne zawarte w: 1. Wymaganiach technicznych COBRTI INSTAL Zeszyt 6. Warunki techniczne wykonania i odbioru instalacji ogrzewczych. Zalecane do stosowania przez Ministerstwo Infrastruktury. Autor: mgr inż. Marek Płuciennik (Warszawa, maj 2003 r.) 2. Wymaganiach technicznych COBRTI INSTAL. Zeszyt 7. Warunki techniczne wykonania i odbioru instalacji wodociągowych. Zalecane do stosowania przez Ministerstwo Infrastruktury. Autor: mgr inż. Marek Płuciennik (Warszawa, lipiec 2003 r.) 3. Rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690) wraz z naniesionymi zmianami znajdującymi się w Rozporządzeniu Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 201, poz. 1238), (Dz. U. Nr 228, poz z 2008 r.), (Dz. U. Nr 56, poz. 461 z 2009 r.) 4. Ustawie z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. z 2003 r. nr 207 poz. 2016) 5. Wytycznych producenta systemu firmy Invena zawartych w dostarczanych materiałach informacyjnych. Podczas montażu systemów producent zaleca stosowanie narzędzi oferowanych przez firmę Invena. W szczególności dotyczy to typu szczęk zaciskowych, zaciskarek, kalibratorów oraz nożyc do cięcia. 44

47 100% KONTROLI JAKOŚCI Produkty firmy Invena S.A. kontrolowane są zarówno w zakładowym Laboratorium Jakości, jak również w niezależnych instytucjach badawczych. Wdrażając wciąż nowe produkty, staramy się korzystać nie tylko z naszej wykwalifikowanej kadry technicznej, ale opieramy się również na wiedzy i możliwościach badawczych Wyższych Uczelni Technicznych (np. laboratoria Politechniki Koszalińskiej). To właśnie tam przeprowadzane są liczne ekspertyzy techniczne naszych produktów (m. in. ocena wytrzymałości na zginanie i skręcanie zaworów kulowych przy wymaganych normą PN-EN 13828:2003 parametrach). Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2016 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (tekst jednolity: Dz. U. z 2014 r., poz. 1040), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: INVENA S.A. ul. Grabskiego 3, Koszalin stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Kurki kulowe INVENA i INVENA PROV w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności: 2 grudnia 2021 r. D Y R E K T O R z up. Zastępca Dyrektora ds. Badań ań i Innowacji Załącznik: Postanowienia ogólne i techniczne dr inż. Krzysztof Kuczyński Warszawa, 2 grudnia 2016 r. Dokument Aprobaty Technicznej ITB AT /2016 zawiera 19 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.
