3 SPIS TREŚCI SPIS TREŚCI 1 TOP FAN PLUS VM-B / VM-F / VN KLIMAKONWEKTORY KOMPAKTOWE CHARAKTERYSTYKA... 5 AUTOMATYKA... 7 AKCESORIA... 8 DANE TECHNICZNE WYMIARY / BUDOWA JOLLY PLUS 2 VM-F / VM-G / VN KLIMAKONWEKTORY PRZYŚCIENNE CHARAKTERYSTYKA AUTOMATYKA AKCESORIA DANE TECHNICZNE WYMIARY / BUDOWA SUPER FAN SF KLIMAKONWEKTORY PODSUFITOWE CHARAKTERYSTYKA...22 AUTOMATYKA DANE TECHNICZNE WYMIARY / BUDOWA

4 4

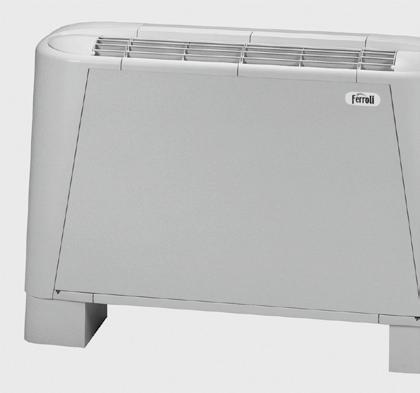

5 TOP FAN PLUS VM-B / VM-F / VN TOP FAN PLUS VM-B / VM-F / VN KOMPAKTOWE KLIMAKONWEKTORY Z WENTYLATOREM ODŚRODKOWYM kompaktowe z wentylatorem odśrodkowym Kompaktowe, eleganckie wzornictwo TOP FAN Plus VM-B (wlot powietrza z dołu) Solidna konstrukcja nośna ze stali cynkowanej Konstrukcja wymiennika ciepła zapewniająca niskie straty ciśnienia TOP FAN Plus VM-F (wlot powietrza z przodu) Bogata paleta dedykowanych akcesoriów TOP FAN Plus VN (do zabudowy) CHARAKTERYSTYKA Konwektory wentylatorowe do grzania i chłodzenia z wentylatorem odśrodkowym Moc grzewcza dostępna w zakresie od 1,7 kw do 9,3 kw, moc chłodzenia dostępna w zakresie od 1,1 kw do 6,85 kw Dostępne w 3 wersjach wykonania: TOP FAN Plus VM-B (wlot powietrza z dołu) TOP FAN Plus VM-F (wlot powietrza z przodu) TOP FAN Plus VN (wersja do zabudowy w montażu w sufitach podwieszanych) Solidna konstrukcja nośna ze stali cynkowanej Kompaktowe, eleganckie wzornictwo: połączenie tworzyw i blachy cynkowanej, lakierowanej proszkowo na gorąco lakierem epoksydowym Wymiennik ciepła z ożebrowaniem aluminiowym, miedzianymi rurkami i mosiężnym kolektorem, zaprojektowany w celu zapewnienia niskich strat ciśnienia Łatwy w montażu i demontażu filtr powietrza, możliwość czyszczenia filtra wodą i strumieniem sprężonego powietrza Układ wentylacyjny z silnikiem wyposażonym w aluminiowy wirnik 3 prędkości obrotowe wentylatora Bogata paleta dedykowanych akcesoriów (wyposażenie dodatkowe) 5

6 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym TOP FAN PLUS VM-B NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 1ZE2A00P VM-B 15 1,70 / 1,10 TOP FAN Plus VM-B 15 (wlot powietrza z dołu) 1 140,00 1ZE2A01P VM-B 20 2,05 / 1,40 TOP FAN Plus VM-B 20 (wlot powietrza z dołu) 1 210,00 1ZE2A02P VM-B 30 3,20 / 2,10 TOP FAN Plus VM-B 30 (wlot powietrza z dołu) 1 310,00 1ZE2A03P VM-B 40 3,85 / 2,80 TOP FAN Plus VM-B 40 (wlot powietrza z dołu) 1 410,00 2O48000F VM-B 50 4,30 / 3,40 TOP FAN Plus VM-B 50 (wlot powietrza z dołu) 1 620,00 1ZE2A04P VM-B 60 5,10 / 4,00 TOP FAN Plus VM-B 60 (wlot powietrza z dołu) 1 730,00 1ZE2A05P VM-B 80 7,20 / 4,90 TOP FAN Plus VM-B 80 (wlot powietrza z dołu) 1 840,00 1ZE2A06P VM-B 100 8,08 / 6,10 TOP FAN Plus VM-B 100 (wlot powietrza z dołu) 2 040,00 1ZE2A07P VM-B 120 9,30 / 6,85 TOP FAN Plus VM-B 120 (wlot powietrza z dołu) 2 170,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. TOP FAN PLUS VM-F NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 1ZE2A08P VM-F 15 1,70 / 1,10 TOP FAN Plus VM-F 15 (wlot powietrza z przodu) 1 180,00 1ZE2A09P VM-F 20 2,05 / 1,40 TOP FAN Plus VM-F 20 (wlot powietrza z przodu) 1 250,00 1ZE2A10P VM-F 30 3,20 / 2,10 TOP FAN Plus VM-F 30 (wlot powietrza z przodu) 1 350,00 1ZE2A11P VM-F 40 3,85 / 2,80 TOP FAN Plus VM-F 40 (wlot powietrza z przodu) 1 460,00 2O48100F VM-F 50 4,30 / 3,40 TOP FAN Plus VM-F 50 (wlot powietrza z przodu) 1 680,00 1ZE2A12P VM-F 60 5,10 / 4,00 TOP FAN Plus VM-F 60 (wlot powietrza z przodu) 1 790,00 1ZE2A13P VM-F 80 7,20 / 4,90 TOP FAN Plus VM-F 80 (wlot powietrza z przodu) 1 890,00 1ZE2A14P VM-F 100 8,08 / 6,10 TOP FAN Plus VM-F 100 (wlot powietrza z przodu) 2 140,00 1ZE2A15P VM-F 120 9,30 / 6,85 TOP FAN Plus VM-F 120 (wlot powietrza z przodu) 2 270,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. TOP FAN PLUS VN NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 1ZE2A16P VN 15 1,70 / 1,10 TOP FAN Plus VN 15 (do zabudowy) 990,00 1ZE2A17P VN 20 2,05 / 1,40 TOP FAN Plus VN 20 (do zabudowy) 1 040,00 1ZE2A18P VN 30 3,20 / 2,10 TOP FAN Plus VN 30 (do zabudowy) 1 130,00 1ZE2A19P VN 40 3,85 / 2,80 TOP FAN Plus VN 40 (do zabudowy) 1 250,00 2O68000F VN 50 4,30 / 3,40 TOP FAN Plus VN 50 (do zabudowy) 1 440,00 1ZE2A20P VN 50 5,10 / 4,00 TOP FAN Plus VN 50 (do zabudowy) 1 610,00 1ZE2A21P VN 80 7,20 / 4,90 TOP FAN Plus VN 80 (do zabudowy) 1 710,00 1ZE2A22P VN 100 8,08 / 6,10 TOP FAN Plus VN 100 (do zabudowy) 1 830,00 1ZE2A23P VN 120 9,30 / 6,85 TOP FAN Plus VN 120 (do zabudowy) 1 940,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. 6

7 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym AUTOMATYKA OPCJE STEROWANIA Sterownik wyłącznik, dostępny w 2 wersjach: CM-F do sterowania lokalnego (montaż w obudowie) CMR-F do sterownia zdalnego 2 pokrętła regulacji: tryb: lato/off/zima prędkość obrotowa wentylatora min./śr./maks. Sterownik podstawowy, dostępny w 2 wersjach: TA-F do sterowania lokalnego (montaż w obudowie) TAR-F do sterownia zdalnego 4 pokrętła regulacji: funkcja on/off tryb: lato/zima/auto prędkość obrotowa wentylatora min/śr./maks. temperatura zadana (pozycja 0 odpowiada temperaturze 20 C podczas grzania i 25 C podczas chłodzenia), czerwona kontrolka informuje o pracy urządzenia Sterownik zaawansowany, dostępny w 2 wersjach: TE-F do sterowania lokalnego (montaż w obudowie) TER-F do sterownia zdalnego 4 pokrętła regulacji: funkcja on/off tryb: lato/zima/auto prędkość obrotowa wentylatora min./śr./maks. temperatura zadana (pozycja 0 odpowiada temperaturze 20 C podczas grzania i 25 C podczas chłodzenia), czerwona kontrolka informuje o pracy urządzenia, przycisk trybu energooszczędnego pozwala zmienić funkcję lato/zima, po jego naciśnięciu zaświeca się zielona kontrolka 7 i prędkość wentylatora ustawiana jest na minimum CHARAKTERYSTYKA Możliwość wyboru sterownika w zależności od stopnia zaawansowania: sterownik wyłącznik, podstawowy, lub zaawansowany Niezależnie od wyboru, wszystkie sterowniki oferują zdalną regulację 3-stopniowa regulacja prędkości obrotowej wentylatora NR KAT. PRODUKT OPIS CENA [NETTO PLN] 19E2A11B CM-F Sterownik-wyłącznik do montażu w urządzeniu 65,00 19E2A07B CMR-F Sterownik-wyłącznik zdalny 55,00 19E2A18A TC-F (tylko z CM-F i CMR-F) Termostat szybkiego startu 35,00 19E2A12B TA-F Sterownik podstawowy do montażu w urządzeniu 175,00 19E2A08B TAR-F Sterownik podstawowy zdalny 155,00 19E2A13B TE-F Sterownik rozbudowany do montażu w urządzeniu 195,00 19E2A09B TER-F Sterownik rozbudowany zdalny 175,00 7

8 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym AKCESORIA DO KLIMAKONWEKTORÓW TOP FAN PLUS VM-B / VM-F / VN ZAWÓR 2/3-DROGOWE, 1-RZĘDOWE WYMIENNIKI CIEPŁA 2VB1-F zawór 2-drogowy dodatkowego 1-rzędowego wymiennika VB1-F zawór 3-drogowy dodatkowego 1-rzędowego wymiennika BS -F dodatkowy 1-rzędowy wymiennik ciepła NR KAT. PRODUKT OPIS CENA [NETTO PLN] 20Z VB3 Zawór 2-drogowy 279,00 19E2A17A VB3 Zawór 3-drogowy on-off 319,00 19E2A19A BS -F1 Dodatkowy 1-rzędowy wymiennik ciepła (grzanie, do TOP FAN PLUS 15/20) 199,00 19E2A20A BS -F2 Dodatkowy 1-rzędowy wymiennik ciepła (grzanie, do TOP FAN PLUS 30/40) 229,00 19E2A21A BS -F3 Dodatkowy 1-rzędowy wymiennik ciepła (grzanie, do TOP FAN PLUS 50/60/80) 299,00 19E2A22A BS -F4 Dodatkowy 1-rzędowy wymiennik ciepła (grzanie, do TOP FAN PLUS 100/120) 339,00 20Z VB1-F Zawór 2-drogowy dodatkowego 1-rzędowego wymiennika 249,00 19E2A16A VB1-F Zawór 3-drogowy on-off dodatkowego 1-rzędowego wymiennika 269,00 NAGRZEWNICE ELEKTRYCZNE RE-F nagrzewnica elektryczna NR KAT. PRODUKT OPIS CENA [NETTO PLN] 19E2A55A RE-F1 Nagrzewnica elektryczna 230 V (do TOP FAN PLUS 15/20) 479,00 19E2A56A RE-F2 Nagrzewnica elektryczna 230 V (do TOP FAN PLUS 30/40) 529,00 19E2A57A RE-F3 Nagrzewnica elektryczna 230 V (do TOP FAN PLUS 50/60/80) 589,00 19E2A58A RE-F4 Nagrzewnica elektryczna 230 V (do TOP FAN PLUS 100/120) 639,00 8

9 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym REGULOWANE SKRZYDŁA WYWIEWU, PANELE TYLNE AO-F regulowane skrzydła wywiewu PC-F1 panel tylny NR KAT. PRODUKT OPIS CENA [NETTO PLN] 19E2B00A AO-F1 Regulowane skrzydła wywiewu (do TOP FAN PLUS 15/20) 49,00 19E2B01A AO-F2 Regulowane skrzydła wywiewu (do TOP FAN PLUS 30/40) 59,00 19E2B02A AO-F3 Regulowane skrzydła wywiewu (do TOP FAN PLUS 50/60/80) 79,00 19E2B03A AO-F4 Regulowane skrzydła wywiewu (do TOP FAN PLUS 100/120) 89,00 19E2A51A PC-F1 Panel tylny (do TOP FAN PLUS 15/20) 119,00 19E2A52A PC-F2 Panel tylny (do TOP FAN PLUS 30/40) 139,00 19E2A53A PC-F3 Panel tylny (do TOP FAN PLUS 50/60/80) 159,00 19E2A54A PC-F4 Panel tylny (do TOP FAN PLUS 100/120) 179,00 TACE SKROPLIN, POMPA KONDENSATU, NOGI PODPOROWE BCV-F taca skroplin pionowa BCO-F taca skroplin pozioma PA-F nogi podporowe PSC zestaw pompy kondensatu NR KAT. PRODUKT OPIS CENA [NETTO ] 19E2A14A BCO-F Taca skroplin pozioma 74,00 19E2A15A BCV-F Taca skroplin pionowa 74,00 19E2B04A PSC Zestaw pompy kondensatu 519,00 19E2A10A PA-F Nogi podporowe 49,00 9

10 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym AKCESORIA DO KLIMAKONWEKTORÓW TOP FAN PLUS VM-B / VN KLAPY ŻALUZJOWE I SILNIK DO KLAP ŻALUZJOWYCH NAWIEWU POWIETRZA SR-F Klapa żaluzjowa nawiewu powietrza + kratka MS-F Silnik do klapy żaluzjowej powietrza NR KAT. PRODUKT OPIS CENA [NETTO ] 19E2A63A SR-F1 Klapa żaluzjowa nawiewu powietrza + kratka (do TOP FAN PLUS 15/20) 339,00 19E2A64A SR-F2 Klapa żaluzjowa nawiewu powietrza + kratka (do TOP FAN PLUS 30/40) 379,00 19E2A65A SR-F3 Klapa żaluzjowa nawiewu powietrza + kratka (do TOP FAN PLUS 50/60/80) 419,00 19E2A66A SR-F4 Klapa żaluzjowa nawiewu powietrza + kratka (do TOP FAN PLUS 100/120) 449,00 19E2A67A MS-F Silnik 230 V do klapy żaluzjowej powietrza 559,00 10

11 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym AKCESORIA DO KLIMAKONWEKTORÓW TOP FAN PLUS VN KOŁNIERZE WYWIEWNE I NAWIEWNE FMD-F kołnierz wywiewny prosty FMP-F kołnierz wywiewny prostopadły FAP-F Kołnierz nawiewny prostopadły NR KAT. PRODUKT OPIS CENA [NETTO ] 19E2A23A FMD-F1 Kołnierz wywiewny prosty (do TOP FAN PLUS 15/20) 79,00 19E2A24A FMD-F2 Kołnierz wywiewny prosty (do TOP FAN PLUS 30/40) 89,00 19E2A25A FMD-F3 Kołnierz wywiewny prosty (do TOP FAN PLUS 50/60/80) 99,00 19E2A26A FMD-F4 Kołnierz wywiewny prosty (do TOP FAN PLUS 100/120) 109,00 19E2A27A FMP-F1 Kołnierz wywiewny prostopadły (do TOP FAN PLUS 15/20) 89,00 19E2A28A FMP-F2 Kołnierz wywiewny prostopadły (do TOP FAN PLUS 30/40) 99,00 19E2A29A FMP-F3 Kołnierz wywiewny prostopadły (do TOP FAN PLUS 50/60/80) 109,00 19E2A30A FMP-F4 Kołnierz wywiewny prostopadły (do TOP FAN PLUS 100/120) 119,00 19E2A35A FAD-F1 Kołnierz nawiewny prosty (do TOP FAN PLUS 15/20) 79,00 19E2A36A FAD-F2 Kołnierz nawiewny prosty (do TOP FAN PLUS 30/40) 89,00 19E2A37A FAD-F3 Kołnierz nawiewny prosty (do TOP FAN PLUS 50/60/80) 99,00 19E2A38A FAD-F4 Kołnierz nawiewny prosty (do TOP FAN PLUS 100/120) 109,00 19E2A39A FAP-F1 Kołnierz nawiewny prostopadły (do TOP FAN PLUS 15/20) 149,00 19E2A40A FAP-F2 Kołnierz nawiewny prostopadły (do TOP FAN PLUS 30/40) 169,00 19E2A41A FAP-F3 Kołnierz nawiewny prostopadły (do TOP FAN PLUS 50/60/80) 189,00 19E2A42A FAP-F4 Kołnierz nawiewny prostopadły (do TOP FAN PLUS 100/120) 209,00 20Z15160 FAI-F1 Kołnierz nawiewny dolny (do TOP FAN PLUS 15/20) 309,00 20Z15170 FAI-F2 Kołnierz nawiewny dolny (do TOP FAN PLUS 30/40) 349,00 20Z15180 FAI-F3 Kołnierz nawiewny dolny (do TOP FAN PLUS 50/60/80) 399,00 20Z15190 FAI-F4 Kołnierz nawiewny dolny (do TOP FAN PLUS 100/120) 449,00 11

12 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym PLENA POWIETRZA WYWIEWNEGO I NAWIEWNEGO, KRATKI WYWIEWNE I NAWIEWNE PM-F plenum powietrza wywiewnego PA-F plenum powietrza nawiewnego GM-F kratka wywiewna GA-F kratka nawiewna NR KAT. PRODUKT OPIS CENA [NETTO ] 19E2A31A PM-F1 Plenum powietrza wywiewnego (do TOP FAN PLUS 15/20) 349,00 19E2A32A PM-F2 Plenum powietrza wywiewnego (do TOP FAN PLUS 30/40) 489,00 19E2A33A PM-F3 Plenum powietrza wywiewnego (do TOP FAN PLUS 50/60/80) 569,00 19E2A34A PM-F4 Plenum powietrza wywiewnego (do TOP FAN PLUS 100/120) 699,00 19E2A93A PA-F1 Plenum powietrza nawiewnego (do TOP FAN PLUS 15/20) 229,00 19E2A94A PA-F2 Plenum powietrza nawiewnego (do TOP FAN PLUS 30/40) 329,00 19E2A95A PA-F3 Plenum powietrza nawiewnego (do TOP FAN PLUS 50/60/80) 439,00 19E2A96A PA-F4 Plenum powietrza nawiewnego (do TOP FAN PLUS 100/120) 529,00 19E2A43A GM-F1 Kratka wywiewna (do TOP FAN PLUS 15/20) 209,00 19E2A44A GM-F2 Kratka wywiewna (do TOP FAN PLUS 30/40) 229,00 19E2A45A GM-F3 Kratka wywiewna (do TOP FAN PLUS 50/60/80) 239,00 19E2A46A GM-F4 Kratka wywiewna (do TOP FAN PLUS 100/120) 249,00 19E2A47A GA-F1 Kratka nawiewna (do TOP FAN PLUS 15/20) 199,00 19E2A48A GA-F2 Kratka nawiewna (do TOP FAN PLUS 30/40) 239,00 19E2A49A GA-F3 Kratka nawiewna (do TOP FAN PLUS 50/60/80) 259,00 19E2A50A GA-F4 Kratka nawiewna (do TOP FAN PLUS 100/120) 329,00 12

13 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym DANE TECHNICZNE TOP FAN Całkowita rnoc chłodzenia Jawna moc chłodzenia maks. (E) W średnia W min. W maks. (E) W średnia W min. W Natężenie przepływu wody (E) l/h Osuszanie pręd. maks. g/h Strata ciśnienia po stronie wody (E) kpa 3,6 5,3 9,6 15, ,6 15,0 8,0 10,1 Moc cieplna (T = 70 C, ΔT = 10 C) maks. W średnia W min. W Natężenie przepływu wody l/h Strata ciśnienia po stronie wody (E) kpa 5,1 8,6 17,6 24, ,1 17,7 10,8 12,1 Moc cieplna (T = 50 C, went. maks.) 1) (E) W 1,700 2,050 3,200 3,850 4,300 5,100 7,200 8,080 9,300 Strata ciśnienia po stronie wody (E) kpa 4,4 6,9 14,6 23,0 14,0 18,0 19,1 9,9 12,5 Moc cieplna dodatkowego wymiennika maks.(e) W średnia W min. W Natężenie przepływu wody l/h Strata ciśnienia po stronie wody kpa 1,8 3 8,7 13,2 4 4,1 6,88 12,8 16,1 Moc cieplna grzałki elektrycznej W maks. (E) m³/h Natężenie przepływu powietrza średnia m³/h min. m³/h Wentylatory n Moc akustyczna (E) maks. db(a) średnia db(a) min. db(a) Ciśnienie akustyczne 2) średnia db(a) maks. db(a) min. db(a) Maks. moc silnika (E) W Przyłącza wymiennika głównego 3R Ø ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ ¾ Przyłącza wymiennika dodatkowego 1R Ø ½ ½ ½ ½ ½ ½ ½ ½ ½ Pojemność wodna wym. 3R I 0,82 0,82 1,26 1,26 1,88 1,88 1,88 2,42 2,42 wym. 1R I 0,22 0,22 0,36 0,36 0,50 0,50 0,50 0,64 0,64 Przyłącze odprowadzania skroplin Ø Zasilanie: 1/N/PE, 230 V, 50 Hz Grzanie: temperatura powietrza otoczenia 20 C temperatura wody na zasilaniu 70 C (Tz=70 C, ΔT wody 10 C przy maksymalnej, średniej i minimalnej prędkości wentylatora, natężenie przepływu wody jak przy maksymalnej prędkości) 1) temperatura wody na zasilaniu 50 C natężenie przepływu wody jak przy maks. prędkość wentylatora. Chłodzenie: temperatura powietrza otoczenia 27 C TERM.SUCHY cdb 19 C W.B.- TERM.MOKRY temperatura wody na zasilaniu 7 C Δt wody 5 C przy maksymalnej, średniej i minimalnej prędkości wentylatora, natężenie przepływu wody jak przy maksymalnej prędkości wentylatora. 2) Ciśnienie akustyczne w pomieszczeniu 100 m³ z czasem pogłosu 0,5 sek. (E) Dane zgłoszone zgodnie z programem Certyfikacji Eurovent. 13

14 220 TOP FAN PLUS VM-B / VM-F / VN kompaktowe z wentylatorem odśrodkowym WYMIARY / BUDOWA TOP FAN PLUS VM-B (wlot powietrza z dołu) A Model A [mm] Masa [kg] 15/ / /60/ / TOP FAN PLUS VM-F (wlot powietrza z przodu) Model A [mm] Masa [kg] 15/ / /60/ / A TOP FAN PLUS VN (wersja do zabudowy) A 494 Ø 16 Model A [mm] Masa [kg] 15/ / /60/ /

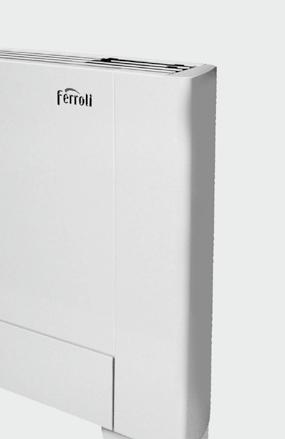

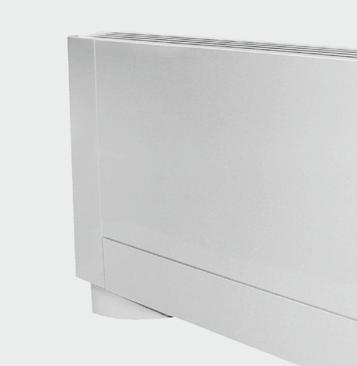

15 JOLLY PLUS 2 VM-F / VM-G / VN JOLLY PLUS 2 VM-F / VM-G / VN KLIMAKONWEKTORY PRZYŚCIENNE Z SILNIKIEM BEZSZCZOTKOWYM przyścienne z silnikiem bezszczotkowym Nowoczesne, eleganckie wzornictwo Solidna konstrukcja nośna ze stali cynkowanej JOLLY PLUS 2 VM-F (automatyczna sekcja ssąca) Konstrukcja wymiennika ciepła zapewniająca dużą wymianę ciepła JOLLY PLUS 2 VM-G (kratka ssania na stałe) Bogata paleta dedykowanych akcesoriów JOLLY PLUS 2 VN (do zabudowy) CHARAKTERYSTYKA Przyścienne klimakonwektory do grzania i chłodzenia z silnikiem bezszczotkowym Moc grzewcza dostępna w zakresie od 1,89 kw do 6,98 kw, moc chłodzenia dostępna w zakresie od 0,83 kw do 3,34 kw Dostępne w 3 wersjach wykonania: VM-F (z obudową i automatycznie otwieraną sekcją ssącą) VM-G (z obudową i kratką ssania zamontowaną na stałe) VN (do zabudowy) Nowoczesne, eleganckie wzornictwo dopasowane do pomieszczeń mieszkalnych, handlowych, przemysłowych itp. Łatwy montaż instalacja sprowadza się do podłączenia instalacji elektrycznej i wodnej Bogata paleta dedykowanych akcesoriów (wyposażenie dodatkowe) Konstrukcja nośna wykonana z solidnej blachy ocynkowanej Konstrukcja wymiennika ciepła zapewniająca dużą wymianę ciepła Zbiornik na skropliny wykonany z materiału termoplastycznego w wersjach VM-G i VN (w dostawie) możliwa jest instalacja zbiornika w pionie lub w poziomie Czujnik temperatury wody do aktywacji trybu grzania i chłodzenia na wyposażeniu standardowym Silnik wentylatora typu bezszczotkowego o wysokiej sprawności z kontrolą ilości obrotów, osadzony na podstawie przeciwdrganiowej Wentylator poprzeczny połączony bezpośrednio z silnikiem Łatwy w montażu i demontażu filtr powietrza z siatki polipropylenowej w kształcie plastrów miodu, przystosowany do mycia wodą Obudowa wykonana w całości z blachy stalowej Obrotowa kratka nawiewu powietrza Kratka wlotu powietrza wyposażona w dwa termosiłowniki do otwierania równocześnie z uruchomieniem wentylatora (VM-F) lub posiadająca stałe/nieruchome łopatki (VM-G) Przyłącza wodne typu EUROKONUS, zapewniające łatwe i bezpieczne podłączenie do instalacji wodnej, dostępne z prawej lub lewej strony Możliwość sterowania ciągłego lub dyskretnego Niewielka głębokość (maks. 131 mm) 15

16 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym JOLLY PLUS 2 VM-F NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 2C02725F VM-F 20 1,89 / 0,83 JOLLY PLUS 2 VM-F 20 z automatycznym panelem nawiewu 1 590,00 2C02785F VM-F 40 3,99 / 1,76 JOLLY PLUS 2 VM-F 40 z automatycznym panelem nawiewu 1 710,00 2C027E5F VM-F 60 5,47 / 2,65 JOLLY PLUS 2 VM-F 60 z automatycznym panelem nawiewu 1 890,00 2C027L5F VM-F 80 6,98 / 3,34 JOLLY PLUS 2 VM-F 80 z automatycznym panelem nawiewu 2 080,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. JOLLY PLUS 2 VM-G NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 2C027M5F VM-G 20 1,89 / 0,83 JOLLY PLUS 2 VM-G 20 z kratką nawiewu 1 460,00 2C027W5F VM-G 40 3,99 / 1,76 JOLLY PLUS 2 VM-G 40 z kratką nawiewu 1 620,00 2C027Y5F VM-G 60 5,47 / 2,65 JOLLY PLUS 2 VM-G 60 z kratką nawiewu 1 820,00 2C027I5F VM-G 80 6,98 / 3,34 JOLLY PLUS 2 VM-G 80 z kratką nawiewu 2 080,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. JOLLY PLUS 2 VN NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 2C02705F VN 20 1,89 / 0,83 JOLLY PLUS 2 VN 20 do zabudowy 1 060,00 2C02765F VN 40 3,99 / 1,76 JOLLY PLUS 2 VN 40 do zabudowy 1 210,00 2C027C5F VN 60 5,47 / 2,65 JOLLY PLUS 2 VN 60 do zabudowy 1 390,00 2C027J5F VN 80 6,98 / 3,34 JOLLY PLUS 2 VN 80 do zabudowy 1 620,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. 16

17 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym AUTOMATYKA TS/TC Plus (montaż w urządzeniu) TCC-R Plus (montaż zdalny) TT-R (montaż zdalny) CHARAKTERYSTYKA BEZSTOPNIOWA REGULACJA PRĘDKOŚCI JOLLY PLUS można wyposażyć w opcjonalne sterowniki z algorytmami bezstopniowej regulacji, które utrzymują stabilne i komfortowe warunki w pomieszczeniach. Sterowniki TS/TC Plus przeznaczone są do montażu w obudowie. Dostępne są również opcjonalny zdalny system sterowania CC-R Plus do montażu ściennego oraz terminal zdalny TT-R Plus pozwalający na sterowanie aż 31 urządzeniami podłączonymi równolegle. Zaawansowane funkcje sterowania zapewniają kontrolę modulacji wentylatora oraz oszczędną i cichą eksploatację. REGULACJA PRĘDKOŚCI (STAŁE PRĘDKOŚCI) Do sterowania przy 3 stałych prędkościach można wykorzystać opcjonalny panel zdalnego sterowania TT-R do montażu ściennego. JOLLY PLUS są przystosowane do zainstalowania mogą współpracować również z innym już istniejącym układem sterowania zapewniającym trzy stałe prędkości. NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C027BYF TS Plus Sterownik TS Plus (montaż w urządzeniu) 299,00 2C0276YF TC Plus Sterownik TC Plus (montaż w urządzeniu) 579,00 2C0274YF CC-R Plus Sterownik zdalny CC-R Plus (montaż naścienny) 479,00 2C0275YF TT-R Plus Terminal zdalny naścienny TT-R Plus (do 32 jednostek) 459,00 17

18 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym AKCESORIA DO JOLLY PLUS 2 VM-F/ VM-G / VN ZESTAWY ZMIANY PRĘDKOŚCI I PRZYŁĄCZY HYDRAULICZ., ZESTAY ZAWORÓW 2/3-DROGOWYCH, ZESTAWY PRZEZBROJENIOWE, NÓŻKI PODPOROWE NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0277YF K3V Plus Zestaw zmiany prędkości 249,00 2C0238YF KLR Plus Zestaw zmiany przyłączy hydraulicznych z podłączenia lewego na prawe 69,00 2C0212YF VB 2 Zestaw zaworu 2-drogowego 319,00 2C0213YF VB 3 Zestaw zaworu 3-drogowego 419,00 2C0219YF KRE ¾ Zestaw przezbrojeniowy Eurokonus ¾ 54,00 2C021AYF KRE ½ Zestaw przezbrojeniowy Eurokonus ½ 54,00 2C0278XF PE Nóżki ozdobne 139,00 2C0279XF PA Nóżki podporowe 209,00 AKCESORIA DO JOLLY PLUS 2 VM-F / VM-G TYLNE POKRYWY NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0270XF PC 20 Tylna pokrywa do JOLLY PLUS 2, 20, biała 229,00 2C0271XF PC 40 Tylna pokrywa do JOLLY PLUS 2, 40 biała 239,00 2C0272XF PC 60 Tylna pokrywa do JOLLY PLUS 2, 60 biała 279,00 2C0273XF PC 80 Tylna pokrywa do JOLLY PLUS 2, 80 biała 299,00 AKCESORIA DO JOLLY PLUS 2 VM-G TACE SKROPLIN NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0214XF BO 20 Taca do montażu poziomego do JOLLY PLUS ,00 2C0215XF BO 40 Taca do montażu poziomego do JOLLY PLUS ,00 2C0216XF BO 60 Taca do montażu poziomego do JOLLY PLUS ,00 2C0217XF BO 80 Taca do montażu poziomego do JOLLY PLUS ,00 18

19 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym AKCESORIA DO JOLLY PLUS 2 VN RAMY DO NAWIEWU POWIETRZA NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0210WF RA 20 Jolly 2 rama do nawiewu powietrza (mod VN 20) RA20 119,00 2C0211WF RA 40 Jolly 2 rama do nawiewu powietrza (mod VN 40) RA40 129,00 2C0212WF RA 60 Jolly 2 rama do nawiewu powietrza (mod VN 60) RA60 139,00 2C0213WF RA 80 Jolly 2 rama do nawiewu powietrza (mod VN 80) RA80 159,00 KIEROWNICE WYWIEWNE, KRATKI WYWIEWNE, KASETY SZALUNKOWE, PANELE PRZEDNIE OZDOBNE NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0214WF PMT 20 Kierownica teleskopowa pow. wywiewna do JOLLY PLUS ,00 2C0215WF PMT 40 Kierownica teleskopowa pow. wywiewna do JOLLY PLUS ,00 2C0216WF PMT 60 Kierownica teleskopowa pow. wywiewna do JOLLY PLUS ,00 2C0217WF PMT 80 Kierownica teleskopowa pow. wywiewna do JOLLY PLUS ,00 2C0218WF PMP 20 Kierownica prostopadła pow. wywiewna do JOLLY PLUS ,00 2C0219WF PMP 40 Kierownica prostopadła pow. wywiewna do JOLLY PLUS ,00 2C021AWF PMP 60 Kierownica prostopadła pow. wywiewna do JOLLY PLUS ,00 2C021BWF PMP 80 Kierownica prostopadła pow. wywiewna do JOLLY PLUS ,00 2C021CWF GM 20 Kratka wywiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021DWF GM 40 Kratka wywiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021EWF GM 60 Kratka wywiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021FWF GM 80 Kratka wywiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021GWF GA 20 Kratka nawiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021HWF GA 40 Kratka nawiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021JWF GA 60 Kratka nawiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021KWF GA 80 Kratka nawiewna z zakrzywionymi płetwami do JOLLY PLUS ,00 2C021LWF CF 20 Jolly 2 kaseta szalunkowa tylna do JOLLY PLUS ,00 2C021MWF CF 40 Jolly 2 kaseta szalunkowa tylna do JOLLY PLUS ,00 2C021NWF CF 60 Jolly 2 kaseta szalunkowa tylna do JOLLY PLUS ,00 2C021PWF CF 80 Jolly 2 kaseta szalunkowa tylna do JOLLY PLUS ,00 2C021QWF PCF 20 Jolly 2 panel przedni ozdobny do JOLLY PLUS ,00 2C021RWF PCF 40 Jolly 2 panel przedni ozdobny do JOLLY PLUS ,00 2C021SWF PCF 60 Jolly 2 panel przedni ozdobny do JOLLY PLUS ,00 2C021TWF PCF 80 Jolly 2 panel przedni ozdobny do JOLLY PLUS ,00 19

20 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym DANE TECHNICZNE JOLLY PLUS Całkowita moc chłodzenia W Jawna moc chłodzenia W Natężenie przepływu wody l/h Strata ciśnienia wody kpa 7,2 8,4 22,5 18,6 Moc grzania przy temperaturze 50 C wody na zasilaniu W Natężenie przepływu wody (50 C wody na zasilaniu) l/h Strata ciśnienia wody (50 C wody na zasilaniu) KPa 5,7 6,6 16,3 14,0 Moc grzania bez wentylatora (50 C) W Moc grzania przy temperaturze wody 70 C na zasilaniu ΔT 10 C W Natężenie przepływu wody (70 C ΔT 10 C) l/h Strata ciśnienia wody (70 C ΔT 10 C) kpa 6,7 7,6 16,1 14,0 Moc grzania bez wentylatora (70 C) W Pojemność wodna wymiennika l 0,47 0,8 1,13 1,46 Maksymalne ciśnienie robocze bar Przyłącza wody Eurokonus cal ¾ ¾ ¾ ¾ Natężenie przepływu powietrza m³/h Natężenie przepływu powietrza (tryb AUTO) m³/h Natężenie przepływu powietrza przy minimalnej prędkości wentylatora m³/h Maksymalne dostępne ciśnienie statyczne Pa Napięcie zasilania 1/N/PE, 230 V, 50 Hz Maksymalny pobór mocy elektrycznej W Maksymalny pobór prądu A 0,11 0,16 0,18 0,26 Maksymalny pobór mocy elektrycznej przy minimalnej prędkości W Ciśnienie akustyczne przy maksymalnym natężeniu przepływu powietrza db(a) 39,4 40,2 42,2 42,5 Ciśnienie akustyczne przy średnim natężeniu przepływu powietrza db(a) 33,2 34,1 34,4 35,0 Ciśnienie akustyczne przy minimalnym natężeniu przepływu powietrza db(a) 24,2 25,3 25,6 26,3 Masa VM-F / VM-G kg Masa VN kg

21 JOLLY PLUS 2 VM-F / VM-G / VN przyścienne z silnikiem bezszczotkowym WYMIARY / BUDOWA JOLLY PLUS 2 VM-F (automatyczny panel nawiewu) JOLLY PLUS 2 VM-G (kratka nawiewu) 131 Model A [mm] JOLLY PLUS 2 VN (do zabudowy) 110 Model A [mm]

22 SUPER FAN SF podsufitowe z wentylatorem poprzecznym SUPER FAN SF KLIMAKONWEKTORY PODSUFITOWE Z WENTYLATOREM POPRZECZNYM Nowoczesne, eleganckie wzornictwo Zawór 3-drogowy zabezpieczający przed nadmiernym schłodzeniem Solidna obudowa z ABS pełniąca rolę konstrukcji nośnej Podzespoły łatwo dostępne od strony panelu czołowego Wentylator poprzeczny z energooszczędnym silnikiem EC Przystosowane do sterowania w układzie Master-Slave (maks. do 32 urządzeń) CHARAKTERYSTYKA wentylatorowe podsufitowe do grzania i chłodzenia przystosowane do współpracy z urządzeniami grzewczymi i pompami ciepła Moc moc grzewcza dostępna w zakresie od 1,48 kw do 5,25 kw, moc chłodzenia dostępna w zakresie od 0,99 kw do 4,38 kw Nowoczesne, eleganckie wzornictwo dopasowane do pomieszczeń mieszkalnych, handlowych, przemysłowych itp. Solidna obudowa z ABS zapewnia wysokie parametry mechaniczne, odporność na starzenie i pełni funkcję konstrukcji nośnej Wentylator poprzeczny z energooszczędnym silnikiem EC Elastyczne przewody hydrauliczne Podzespoły łatwo dostępne od strony panelu czołowego Zawór 3-drogowy zabezpieczający przed nadmiernym schłodzeniem w okresach przerwy w pracy oraz wytwarzaniem się skroplin na obudowie Sterowanie przewodowe poprzez moduł REM-W montowany na ścianie lub bezprzewodowo przy pomocy pilota zdalnego pilota REM-I Urządzenia przystosowane do sterowania w układzie Master-Slave (maksymalnie do 32 urządzeń) NR KAT. PRODUKT MOC [kw]* OPIS CENA [NETTO PLN] 2C07300I SF 15 1,48 / 0,99 SUPER FAN 15 - klimakonwektor podsufitowy 1 990,00 2C07301I SF 25 2,64 / 2,05 SUPER FAN 25 - klimakonwektor podsufitowy 2 110,00 2C07302I SF 35 3,85 / 3,01 SUPER FAN 35 - klimakonwektor podsufitowy 2 420,00 2C07303I SF 45 4,77 / 3,71 SUPER FAN 45 - klimakonwektor podsufitowy 2 580,00 * Moc grzewcza 70/60/20 C (przy maksymalnej nastawie wentylatora) /całkowita maksymalna moc chłodnicza 7/12/27/19 C. 22

23 SUPER FAN SF podsufitowe z wentylatorem poprzecznym AUTOMATYKA REM-I pilot na podczerwień REM-W moduł sterowania przewodowgo (montaż na ścianie) Układ Master-Slave obsługa do 32 urządzeń CHARAKTERYSTYKA REM-I pilot zdalnego sterowania z wszystkimi głównymi funkcjami, czytelny ekran LCD wyświetla wszystkie aktywne funkcje i parametry potrzebne do prawidłowej pracy, zasięg roboczy 7 m, w komplecie uchwyt do pilota. REM-W sterowanie przewodowe do zamocowania na ścianie, umożliwia nastawę wszystkimi parametrów oraz lokalny pomiar temperatury. W układzie Master-Slave umożliwia pojedyncze sterowanie każdej z jednostek (maks. 32 urządzenia), pełni również funkcję odbiornika dla pilota zdalnego sterowania. Na wyposażeniu przedłużacz o długości 7 m. NR KAT. PRODUKT OPIS CENA [NETTO PLN] 2C0730AF REM-I SUPER FAN pilot REM-I 65,00 2C0730BF REM-W SUPER FAN sterownik przewodowy REM-W, master 359,00 23

24 SUPER FAN SF podsufitowe z wentylatorem poprzecznym DANE TECHNICZNE SUPER FAN maks. W Całkowita moc chłodzenia 1) (E) średnia W min. W maks. W Jawna moc chłodzenia 1) (E) średnia W min. W Osuszanie przy maksymalnej prędkości 1) g/h Natężenie przepływu wody 1) l/h Strata ciśnienia po stronie wody (E) kpa 22,8 28,8 38,5 50 maks. W Moc cieplna 2) (E) średnia W min. W Natężenie przepływu wody 2) l/h Strata ciśnienia po stronie wody 2) (E) kpa 18,4 22,4 35,0 45,0 maks. W Moc cieplna 3) (E) średnia W min. W Natężenie przepływu wody 3) l/h Strata ciśnienia po stronie wody o 3) (E) kpa 18,1 22,0 34,0 44,1 Zasilanie 1/N/PE 230 V 50 Hz maks. m³/h Natężenie przepływu powietrza średnia m³/h min. m³/h maks. db(a) Moc akustyczna (E) średnia db(a) min. db(a) Ciśnienie akustyczne 4) średnia db(a) maks. db(a) min. db(a) maks. W Pobór prądu (E) średnia W min. W Pobór pozorny mocy maks. W Pobór prądu silnika maks. A 0,104 0,19 0,242 0,44 Pojemność wodna wymiennika l 0,26 0,38 0,72 0,93 Przyłącza wody Ø cal ½ F ½ F ½ F ½ F Przyłącze odprowadzania skroplin Ø mm Zawór 3-drogowy typ 3-drogowy ON-OFF Przyłącza zaworu 3-drogowego cal ½ ½ ½ ½ Masa kg ) Temperatura powietrza otoczenia 27 C temperatura wody na zasilaniu 7 C ΔT wody 5 C przy maksymalnej prędkości wentylatora; dla średniej i minimalnej prędkości wentylatora przepływ wody jak przy maksymalnej prędkości wentylatora 2) Temperatura powietrza otoczenia 20 C temperatura wody na zasilaniu 50 C przepływ wody jak w trybie chłodzenia, prędkość wentylatora maksymalna 3) Temperatura powietrza otoczenia 20 C temperatura wody na zasilaniu 70 C ΔT wody 10 C przy maksymalnej prędkości wentylatora; dla średniej i minimalnej prędkości wentylatora przepływ wody jak przy maksymalnej prędkości wentylatora 4) Ciśnienie akustyczne w odległości 1 metra od urządzenia (E) Dane zgłoszone zgodnie z programem Certyfikacji Eurovent. 24

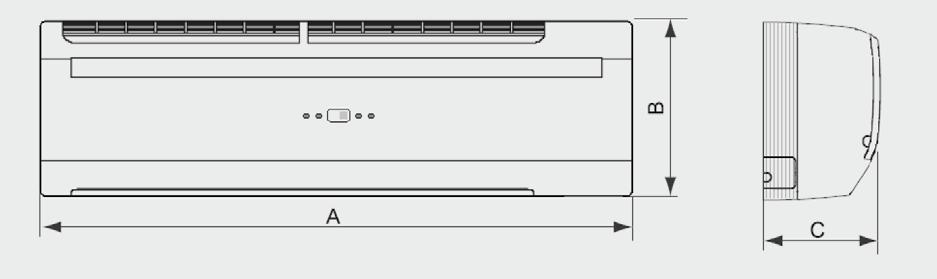

25 SUPER FAN SF podsufitowe z wentylatorem poprzecznym WYMIARY / BUDOWA Model A [mm] B [mm] C [mm]
