Elmark Automatyka Sp. z o.o.

Transkrypt

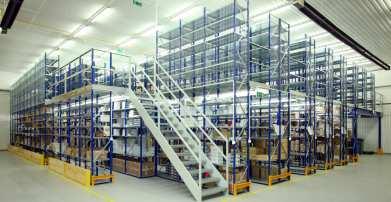

1 Elmark Automatyka Sp. z o.o Now y magazyn i centrum logisty czne (850m 2 ) 2008 Drugie biuro i centrum szkoleniow e (550m 2, Warszaw a, Bukow ińska) 2014 Następny magazyn: (108 Europalet, ponad 2000 półek) 1998 Przekształcenie w Sp. z o.o Założenie firmy

2 Elmark Automatyka Sp. z o.o. Dystrybucja ok. 20 producentów z wzajemnie uzupełniającymi się ofertami Centrum szkoleniowe Serwis Teren działania: Polska + Europa Środkowo-Wschodnia Obecny stan Firmy: ok. 50 osób, 3 biura, w tym magazyn ok. 700m2 Zdrowa sytuacja finansowa Wsparcie naszych Klientów każdego dnia na wiele sposobów Pamiętamy o tym, że jedynym sposobem na osiągnięcie rozwoju firmy jest zadowolenie naszych Klientów!

3 Elmark Automatyka Sp. z o.o.

4 Protokoły i standardy w IoT

5 Internet of Things

6 Publiczna chmura App Baza danych Centrum danych Inteligentna konfiguracja Chmura na plikach App Prywatna chmura App Publikowanie Aktywne publikowanie danych z web serwera do WebAccess Bramy Brama Bezpośredni dostęp do chmury Przetwarzanie Urządzenia IoT WISE-4000 Wi-Fi Wybór zakresu, skalowanie, uśrednianie, filtrowanie Sensory WISE-4200 Z wbudowanym sensorem Zbieranie Różnorodne typy i zakresy I/O, szybka instalacja

7 Funkcjonalność modułów WISE ZBIERANIE Szeroki zakres wejść Wzmocniona konstrukcja Łatwa instalacja PRZETWARZANIE Zbieranie danych ze znacznikiem czasu Filtrowanie i skalowanie Pełna konfiguracja przez przeglądarkę PUBLIKOWANIE Bezpośrednia transmisja danych do chmury RESTful Web Service pozwala na integracje z systemami IT Mobilny dostęp przez WiFi

8 Urządzenia przenośne Wi-Fi Wi-Fi Bezpośredni dostęp WISE-4000 umożliwiają bezpośredni dostęp przez WiFi bez dodatkowych AP. HTML5 HTML5 zapewnia obsługę stron web z poziomu wielu przeglądarek Konfiguracja przez Web Cała konfiguracja odbywa się z poziomu przeglądarki i konieczności instalowania dodatkowych narzędzi.

9 Konfiguracja poprzez przeglądarkę Kompatybilne z każdym urządzeniem wspierającym przeglądarki z HTML5: IE, Chrome, Firefox, Safari By skonfigurować moduł użytkownik może użyć telefonu, tabletu, laptopa lub PC Strony z HTML5 będą automatycznie dostosowane w zależności od rozdzielczości ekranu

10 Protokoły dla IT i Automatyki RESTful Web API Representational State Transfer (REST) jest to architektura powszechnie przyjęta w aplikacjach IoT. Jest ona oparta o protokół HTTP i wykorzystuje komendy GET, POST, PUT, DELETE do pobierania stron internetowych lub wartości ze zdalnych serwerów. Umożliwia to udostępnianie i wymienianie danych przy pomocy formatów takich JSON. REST używa identyfikatora URI do identyfikacji położenia danych. Używając adresu możemy odczytać wartość analogową z kanału 0.

11 Protokoły dla IT i Automatyki Modbus/TCP Modbus to protokół komunikacyjny stworzony w zamyśle przez Modicon do zbierania danych przez sterowniki PLC. Dane są udostępniane przez moduły Slave w czterech różnych tablicach. Dwie z nich przeznaczone są dla sygnałów dyskretnych on/off i dwa dla wartości numerycznych (rejestrów). Rejestry mają osobne tablice przeznaczone do odczytu i zapisu wartości. Modbus Master odpytuje moduły Slave poprzez odpowiednie adresy rejestrów, który opisują położenie danych w tabelach.

12 Lokalne zbieranie danych pomiarów w pamięci wewnętrznej Do wewnętrznej pamięci flash można logować do pomiarów ze znacznikiem czasu. Dane te mogą być logowane cyklicznie lub w momencie zmiany stanu. Kiedy pamięć jest pełna kolejne pomiary mogą być nadpisywane lub zatrzymane. W przypadku awarii zasilania dane są bezpiecznie przechowywane w pamięci i po powrocie napięcia mogą być wyczyszczone lub pomiary będą kontynuowane od przerwanego momentu.

13 Zbieranie danych do serwera plików Zapisywanie danych do chmury Zapisywane lokalnie dane mogą być nie tylko pobierane przez użytkowników, ale mogą również być automatycznie zapisywane przy pomocy Dropoxa do chmury publicznej. Dane są zapisywane w pliku csv a użytkownicy mogą synchronizować je w chmurze przy użyciu aplikacji dostarczony przez dostawcę chmury i mieć dostęp do nich z dowolnego miejsca. Logowanie do chmury jest bardzo elastyczne i sprawia, że moduły WISE są idealnym rozwiązaniem do akwizycji danych.

14 Moduły WISE-4000 WISE-4050/4060/4012E WISE-4012 WISE-4051 Ethernet I/O Wi-Fi I/O WISE-4050/4060/LAN 4x DI i 4x DO 4x DI i 4x REL Logowanie danych Konfiguracja przez web 4x DI i 4x DO 4x DI i 4x RL 2x AI, 2x DI, 2x REL Logowanie danych Konfiguracja przez web Dostęp do chmury WISE-4012E: Edukacyjny kit zasilany przez micro USB WISE-4010/LAN 4x AI (0-20mA, 4-20mA) 4x DO Logowanie danych Konfiguracja przez web 4x UI i 2x DO Logowanie danych Konfiguracja przez web Bezpośredni dostęp do chmury 4x DI Logowanie danych Konfiguracja przez web Bezpośredni dostęp do chmury Port RS-485 z obsługą Modbus/RTU

15 ifactory 4.0 w chmurze Serwer danych Baza danych Chmura prywatna Chmura publiczna Monitoring Maszyn Wydajność Produkcji Monitoring Statusu Urządzeń Wieża świetlna PLC Czujniki zbliżeniowe Sensory Temperatura Pobór prądu

16 Inteligentna fabryka Linia produkcyjna sensorów Napięcie Prąd On/Off Napięcie Prąd On/Off Napięcie Prąd On/Off

17 Protokoły i standardy komunikacyjne w IoT

18 Standardy komunikacyjne Standardy komunikacyjne dalekiego zasięgu dedykowane do IoT LoRa Sigfox Dust LTE-Advanced RESTful Web API

19 Standardy komunikacyjne Założenia i wymagania stawiane standardom Praca w topologii mesh Niewielkie komunikaty (<2kB) Duża liczba sensorów Praca w trybie czuwania Zasilanie bateryjne Szybkie nawiązanie łączności Krótki czas wykonania zadania RESTful Web API

20 SIGFOX & LoRa Cechy wspólne Struktura sieci zbliżona do sieci komórkowej (sieć publiczna) Wąskie pasmo przenoszenia 868MHz obiektów Oszczędzanie energii Małe pakiety danych (12b, 14 dziennie) RÓŻNICE RÓŻNICE ~100km ~15-20km Małe pakiety danych (12byte, 140 dziennie) RESTful WebWiększe API pakiety danych Nie więcej niż 6 wiadomości w ciągu godziny (w praktyce) Pozwala jedynie na wykorzystanie sieci publicznej Prędkość transmisji ok. 0.1kbps Wiadomości wysyłane nawet co 3 sekundy Pozwala na korzystanie z sieci publicznej i prywatnej Zmienna prędkość transmisji (0.3-50kbps) Dwukierunkowa komunikacja (zdalna aktualizacja)

21 SIGFOX & LoRa SIGFOX Europa zachodnia LoRa niektóre Europejskie miasta RESTful Web API

22 SIGFOX & LoRa RESTful Web API

23 LoRaWAN LoRa i LoRaWAN RESTful Web API

24 LoRaWAN LoRa i LoRaWAN RESTful Web API

25 LoRaWAN Zabezpieczenia Unikatowy klucz dostępu do sieci (EUI64) Unikatowy klucz aplikacji (EUI64) Specyficzny kod urządzenia (EUI128) RESTful Web API

26 Co dalej?

27 Co dalej?

28 LTE Advanced

29 LTE Advanced Pokrycie

30 Nowe WISE - Protokoły komunikacyjne Popularne protokoły w IoT MQTT MQTT-SN RESTful Web API

31 MQTT Wprowadzony w 1999r. przez IBM Ustandaryzowany w 2013r. Założenia i cechy: Sieć rozproszonych urządzeń Komunikacja: 1 1, 1 -, - Środowisko o małej przepustowości Wys. prawdopodobieństwo utraty danych Niskie wymagania sprzętowe QoS (3 poziomy: 0, 1, 2) Mechanizm Publish/Suscribe (Publisher/Suscriber/Broker) RESTful Web API Wiadomości agregowane w Brokerze na podstawie topic name Konstrukcja: Protokół oparty o TCP/IP bezpieczeństwo doręczenia wiadomości

32 MQTT RESTful Web API

33 MQTT RESTful Web API

34 MQTT-SN RESTful Web API

35 WISE-2200 Wireless Sensor Tag WISE-2400 Celling Sensor WISE-2600 Wireless Sensor Tag WISE-4000 IoT Device WISE-4200 Wireless Sensor Node WISE-4400 IP Rating Wireless Sensor Node WISE-4600 IP Rating& Solar Powered Wireless Sensor Node

36 Szeroki zasięg i lepsza penetracja sprzętu przy monitorowaniu środowiska Zasilanie akumulatorem i wbudowane czujniki zmniejszają całkowity koszt okablowania 2.4GHz Wi-Fi z limitowanym AP Mode Archiwizacja ze znacznikiem czasu RESTful Web Service z Security Socket Połączenie z prywatną i publiczną chmurą

37 Produkcja

38 Centra danych

39 Wzmocniona obudowa z IP65 do przemysłu Antena wewnętrzna w celu zmniejszenia możliwości uszkodzenia Komunikacja komórkowa do rozproszonego monitorowania Obudowa z IP65 i zaciskami M12 Wbudowana antena Lepsza penetracja, mniejsze zakłócenia RESTful API IoT, protokół MQTT

40 WISE-4400 Architektura komórkowa Węzeł końcowy WISE-4470-S400 Brama Stacja bazowa operatora Usługa w chmurze WebAccess WISE-PaaS/RMM Prywatny serwer REST Wyposażenie Woda MQTT Transmisja komórkowa 5km (L.O.S.) WAN

41 WISE-4400 Zdalny dostęp do chmury Chmura WISE-PaaS Prywatny serwer WAN WAN WAN Bramy Router komórkowy REST Komórka MQTT Brama komórkowa Modbus Modbus MQTT Inteligent na brama EKI-6332GN Wi-Fi AP Węzeł końcowy WISE-4470 WISE-4000 LAN Wi-Fi

42 Obróbka materiałów

43 Przemysł spożywczy

44 Istniejące rozwiązania bezprzewodowe Duże zużycie energii Wysokie opłaty Trudności z wdrożeniem

45 Dlaczego Lora?

46 Lepsza penetracja LoRa korzysta z częstotliwości radiowych w paśmie GHz, co zapewnia lepszą komunikację, gdyż przechodzi przez beton, ściany

47 Dłuższy zasięg LoRa korzysta z częstotliwości poniżej 1GHz, zapewniając dłuższy zasięg komunikacji

48 Mniejsze koszty za internet WISE-4600 mogą tworzyć rozległe sieci prywatne, które mogą obniżyć opłatę za dostęp do Internetu

49 Wodoodporna obudowa Obudowa IP65 z wtyczką M12 umożliwia instalację WISE-4600 w środowisku zewnętrznym

50 Zasilanie bateryjne Wbudowany akumulator umożliwia zewnętrzne ładowanie 10 ~ 50VDC lubz paneli słonecznych

51 Wspiera lokalizacje GPS Wbudowany chipset GPS i antena zapewniają informacje o położeniu podłączonego sprzętu

52 Protokoły IoT Wykorzystuje protokół MQTT lub RESTful API do integracji z chmurą lub systemem SCADA

53 Praca w warunkach zewnętrznych z przeznaczeniem do monitorowania wody lub energii ze źródeł odnawialnych Akumulator z możliwością ładowania z paneli słonecznych Projekt oparty o M 2.COM i modularne I/O, zapewniający szybką personalizacje Wzmocniona obudowa z IP65 i złączem M12 Akumulator do paneli słonecznych LoRaWAN Konstrukcja modułowa M2.COM RESTful API IoT lub protokół MQTT

54 Architektura LoRaWAN Punkt końcowy WISE-4610 Brama komunikacyjna WISE-3610 (MQTT Broker) Chmura WISE-PaaS/RMM WebAccess/Cloud Woda X 100 punktów LoRa RF MQTT Rolnictwo Energia odnawialna X 100 ponktów LoRa RF > 5km (L.O.S.) MQTT WAN (Sieć komórkowa/ethernet)

55 Demo LoRa w kampusie Advantech Linkou

56 Zanieczyszczenie i emisja Jakość Emisja Środowisko

57 Źródła odnawialne Wiatraki Panele słoneczne Wiatraki Panele słoneczne

58 Uzdatnianie wody Status pomp Poziom Rurociąg Jakość wody

59 Monitoring rzeczny Status Monitoring osadów Status pomp Jakość wody

60 Rolnictwo / hodowla Stacja pogody Wilgotność temperatura Jakość gleby

61 Inteligentne miasto i logistyka HVAC Energia Nadzór Wilgotność temperatura GPS Znaki drogowe

62 Wzzard Bezprzewodowe pomiary

63 Wzzard Bezprzewodowe pomiary Sieć bezprzewodowych czujników Wyjątkowo solidna komunikacja w trudnych środowiskach Nie ma konieczności dokładania węzłów wzmacniających Długoletnia praca bateryjna Podłączenie do dowolnych czujników Idealny do aplikacji gdzie Nie mamy zasilania Brak możliwości zastosowania sygnałów radiowych Interferencja, powierzchnie metalowe, ruchome obiekty Koszt okablowania jest wysoki lub fizycznie niemożliwy

64 Wzzard Bezprzewodowe pomiary Sieć sensorów SmartMesh IP e 2.4GHz Wireless Mesh Niski pobór energii Automatyczna konfiguracja w sieci Protokoły ModBus/MQTT Popularny protokół w IoT Komunikacja typu Publish/subscribe Publikacja przewodowa lub bezprzewodowa Kluczowe funkcje Obsługa do 100 moduły przez jedną bramę Wbudowana lub wewnętrzna antena Zasięg na zewnątrz: 200m - 500m Zasięg wewnątrz:100m - 200m

65 Wzzard Zakłócenia Niezawodność % = Niższe koszty instalacji = Niższe koszty infrastruktury = Niższe zużycie energii: dłuższy czas pracy na zasilaniu bateryjnym

66 Wzzard - Możliwości Dashboard Rozwiązania mobilne Przewidywanie zdarzeń Reagowanie na zagrożenia Lokalna logika Elastyczne, bezpieczne połączenie z platformami Połączenie I/O na kablu lub bezprzewodowe

67 Brama komunikacyjna Wytrzymałe, bezprzewodowe,

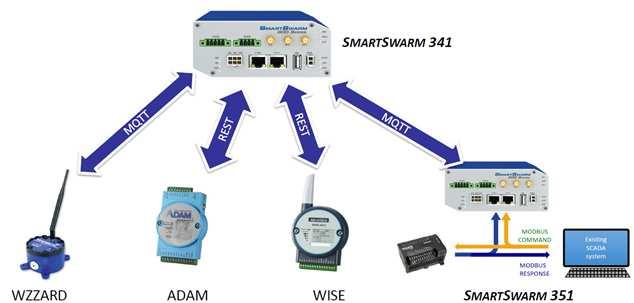

68 Brama komunikacyjna

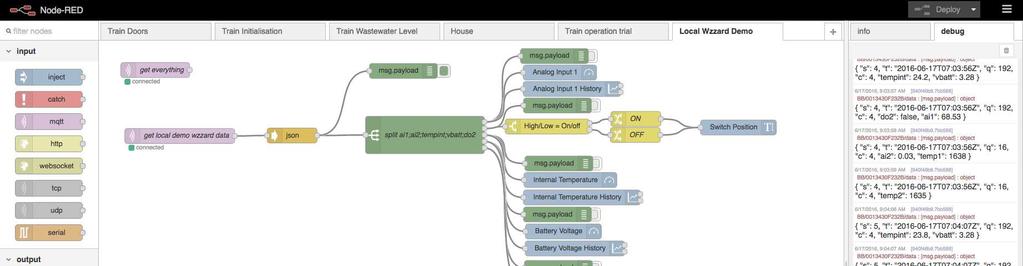

69 Logika w Node-RED

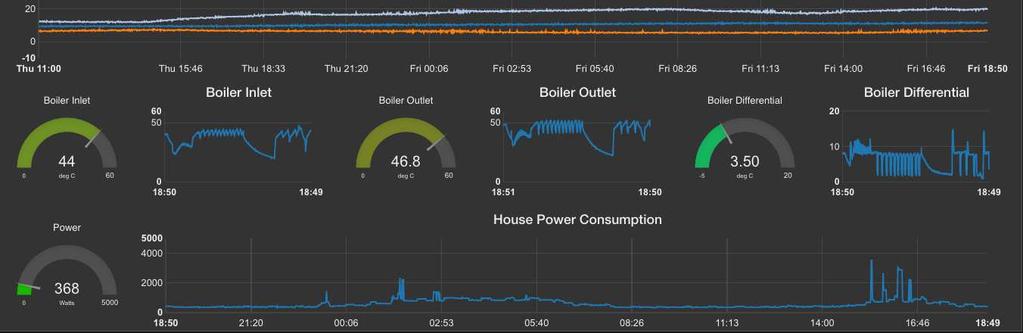

70 Dashboard

71 Rozwiązania Lora seria Wzzard

72 Rozwiązania Lora LoRa dla zakresów US/EU LoRa prywatna dla zamkniętych systemów Do połączenia z modułami analogowymi i sensorami Wsparcie dla Ethernet Komunikacja z aplikacjami poprzez protokół MQTT w formacie JSON

73 Architektura Lora

74 Wzzard LRPv Komunikacja bezprzewodowa Na duże dystanse Wzmocniona obudowa z IP66 Wbudowane magnesy do szybkiego montażu Temperatura pracy od 40 do 75 st. C Zasilanie z baterii AA lub kablowe DC 3AI/1DI/1DO lub 2AI/2Temp/1DI/1DO

75 Brama LoRa SmartSwarm 243 Szyfrowane połączenie LoRa kluczem AES Temperatura pracy od -40 do 75 st. C Intuicyjne Środowisko Node-Red do tworzenia aplikacji Duży dystans transmisji Niskie zużycie energii Prywatny dostęp do danych

76 Zastosowania

77 Zastosowania - Monitoring

78 Zastosowania Systemy ostrzegania

79 Zastosowania Systemy irygacyjne

80 Przykładowe realizacje

81 Advantech iconnectivity + isensing Architecture

82 Dziękuję za uwagę Jarosław Molenda Elmark Automatyka Sp. z o.o. jaroslaw.molenda@elmark.com.pl
