Studyjny system kamerowy HD z funkcją interpolacji do formatu 4K i możliwością obsługi materiałów HD HDR

Transkrypt

1 HXC-FB80 Kolorowa kamera studyjna HD z trzema przetwornikami Exmor CMOS typu 2/3" Omówienie Studyjny system kamerowy HD z funkcją interpolacji do formatu 4K i możliwością obsługi materiałów HD HDR HXC-FB80* to przystępna cenowo, zaawansowana i energooszczędna kamera przenośna HD z trzema przetwornikami Sony Exmor CMOS typu 2/3" oraz platformą 3G-SDI obsługującą sygnały w formacie 1080/50p i 59,94p. W połączeniu z jednostką sterującą CCU 4K/HD HXCU-FB80** kamera ta zapewnia dodatkowe, przyszłościowe możliwości, takie jak interpolacja obrazu do standardu 4K czy obsługa materiałów HD HDR (HLG, Hybrid Log-Gamma)***. Do uproszczenia obsługi systemu można użyć oferowanego oddzielnie programu komputerowego HZC- RCP5 z funkcjami panelu zdalnego sterowania. Uwaga: dane techniczne zamieszczone na tej stronie dotyczą modelu HXC-FB0SN. *Kamera HXC-FB80N jest wyposażona w złącze Neutrik. (Współpracuje z jednostką CCU HXCU-FB80N.) **Kamera HXC-FB80L jest wyposażona w złącze Lemo. (Współpracuje z jednostką CCU HXCU-FB80L.) ***Wymagana jest aktualizacja wewnętrznego oprogramowania zaplanowana na 2018 r. Odmiany modeli: HXC-FB80HN: Sam korpus HXC-FB80KN: Korpus + obiektyw + wizjer + mikrofon** HXC-FB80SN: Korpus + obiektyw + duży wizjer HXC-FB80HL: Sam korpus* HXC-FB80KL: Korpus + obiektyw + wizjer + mikrofon* ** HXC-FB80SL: Korpus + obiektyw + duży wizjer* Sufiks N oznacza złącze Neutrik; sufiks L oznacza złącze LEMO. *Niedostępny w USA i Kanadzie **Niedostępny w Chinach Funkcje Przetworniki Full HD Exmor CMOS Kamera HXC-FB80 jest wyposażona w trzy przetworniki obrazu Exmor CMOS typu 2/3". Rejestruje obraz Full HD o znakomitej jakości. Jej czułość w trybie 1080 wynosi F13 przy 50 Hz i F12 przy 59,94 Hz, a odstęp sygnału od szumu 60 db. Właściwości te 1

2 ułatwiają zdjęcia przy słabym oświetleniu. Platforma 3G-SDI umożliwiają ca przesyłanie sygnałów 1080/50p i 59,94p Głowica kamery umożliwia reprodukcję sygnałów 3G-SDI, w tym 1080/50p i 59,94p. Nowy procesor zapewnia także obsługę formatów 1080/23,98 PsF, 25 PsF i 29,97 PsF. Gotowość do współpracy z technologiami przyszłości: Future-Proof: interpolacja obrazu do standardu 4K i obsługa materiałów HD HDR przez jednostkę CCU Podłączona do kamery jednostka CCU HXCU-FB80 umożliwia interpolację wyjściowego sygnału do jakości 4K i korzystanie z materiałów HD HDR w formacie HLG (Hybrid Log- Gamma).* * Wymagana aktualizacja wewnętrznego oprogramowania zaplanowana na 2018 r. Zdalne sterowanie z komputera (HZC-RCP5) Oprócz sprzętowych modułów zdalnego sterowania dostępny jest także program komputerowy HZC-RCP5 z funkcjami panelu zdalnego sterowania. Możliwości pracy w systemach z wieloma kamerami (MCS) Jednostka HXCU-FB80 obsługuje maksymalnie 24 urządzenia. Pozwala to na stworzenie pełnego systemu MCS. Możliwość wydłużenia przewodu połą czeniowego i użycia łą cza światłowodowego Używając przewodu hybrydowego z zasilaniem, można zwiększyć odległość między głowicą kamery a jednostką CCU do 600 m. W przypadku podłączenia kamery HXC-P70 maksymalna odległość wynosi 1000 m. Głowica kamery i jednostka CCU mogą być wyposażone w złącze Neutrik lub złącze LEMO. W przypadku połączenia światłowodem jednomodowym (SMF) maksymalny zasięg transmisji zwiększa się do 10 km; w tym przypadku wymagane jest użycie lokalnego źródła zasilania. Liczne funkcje kontroli obrazu Kamera jest wyposażona w szereg funkcji umożliwiających twórcze kształtowanie obrazu, jak MultiMatrix, szczegółowość kolorystyki skóry, nasycenie w ciemnych partiach, Knee Saturation czy automatyczna kompensacja aberracji obiektywu (ALAC). Filtr ND z serwomechanizmem Dzięki nowemu silnikowi w głowicy kamery oprócz elektrycznego filtra CC można zdalnie przełączać filtry ND, używając do tego zewnętrznego panelu RCP/RM lub jednostki CCU. Łą cze wideo HD i prompter HD Poza sygnałem wideo i/59,94i rejestrowanym przez kamerę platforma 3G-SDI pozwala przesyłać do jednostki CCU tym samym światłowodem dodatkowy sygnał wideo. Oprócz tradycyjnego, analogowego kompozytowego sygnału promptera jednostka CCU może również przesyłać sygnał HD-SDI. Dane techniczne Dane ogólne Pobór mocy Temperatura w środowisku pracy Około 19 W (sam korpus) Około 32 W (korpus z dostarczanym w zest awie wizjerem) Od 10 C do +45 C Od 14 F do +113 F 2

3 Temperat ura przechowywania Wymiary (szer. x wys. x gł.) *1 Waga Od -20 C do 60 C (Korpus) 160 x 266 x 314 mm (Korpus) 6 3/8 x 10 1/2 x 12 3/8 cala (Z obiektywem i wizjerem)*2 295 x 433 x 571 mm (Z obiektywem i wizjerem)*2 11 5/8 x 17 1/8 x 22 1/2 cala (Korpus) Około 3,4 kg (Korpus) Około 7 lb 8 oz (Z obiekt ywem i wizjerem) Około 6,8 kg (Z obiektywem i wizjerem) Około 14 lb 16 oz Sekcja kamery Urządzenie rejest rujące 3-układowy CMOS t ypu 2/3" Efekt ywna liczba pikseli Format sygnału 1920 x 1080 (poziomo x pionowo) HD: 1080/59,94p, 1080/59,94i, 1080/50p, 1080/50i, 1080/29,97PsF, 1080/25PsF, 1080/23,98PsF, 720/59,94p, 720/50p SD: 480/59,94i, 576/50i Syst em widma Syst em pryzmat owy F1,4 Mocowanie obiekt ywu Wbudowane filt ry Czułość (przy 2000 lx, 3200 K, współczynnik odbicia świat ła 89,9%) St osunek sygnału do szumu Rozdzielczość w poziomie Wzmocnienie Czas ot warcia migawki Czas ot warcia migawki (spowolniona migawka (SLS)) 2/3-calowe mocowanie bagnet owe Sony CC: elekt ryczny ND: 1; PRZEZROCZYSTY, 2; 1/4ND, 3; 1/16ND, 4; 1/64ND F12 (59,94 Hz), F13 (50 Hz) Typowo 60 db *3 (1080/59,94i) Co najmniej 1000 linii obrazu t elewizyjnego 3, 0, 3, 6, 9, 12 db 1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000 s (t ryb 59,94i) Akumulacja 2, 3, 4, 5, 6, 7, 8 klatek (tylko w t rybie 1080 przy 59,94i/p, 50i/p, 29,97PsF, 25PsF, 23,98PsF) Wejście/wyjście Wejście audio (CH1) XLR: 3-st ykowe, żeńskie (x1) MIC IN: 60 dbu (używając menu lub jednostki HXCU-FB80, można ust awić do 20 dbu), symet ryczne LINE IN: 0 dbu, symet ryczne 3

4 Wejście audio (CH2) Prompt er/synchronizacja (Genlock) Wyjście testowe Wejście/wyjście SDI Wyjście SDI CCU Zasięg zasilania Długość świat łowodu Int erkom Wyjście słuchawkowe XLR: 3-st ykowe, żeńskie (x1) MIC IN: 60 dbu (używając menu lub jednostki HXCU-FB80, można ust awić do 20 dbu), symet ryczne LINE IN: 0 dbu, symet ryczne BNC (x1); Wejście synchronizacji (Gen-Lock) lub wyjście na prompt er TEST Out (wyjście analogowe ze znakami/bez znaków) lub wyjście HD/SD Sync BNC (x1) SMPTE ST292-1, do wyjścia prompt era HD lub wejścia HD Video Trunk BNC (x1) SMPTE ST425-1/ST292-1/259M; do wyboru HD-SDI lub SD-SDI Świat łowód (x1), do przewodu CCFN lub świat łowodu jednomodowego (t ypu LC) 600 m (maks.) z użyciem świat łowodu hybrydowego Sony CCFN (z przenośnym obiekt ywem i jednost ką HXCU-FB80) 10 km (maks.) z użyciem świat łowodu jednomodowego (t ypu LC) i lokalnego źródła zasilania (dla jednostki HXCU-FB80) XLR: 5-st ykowe, żeńskie (x1) Gniazdo mini jack st ereo (x1) Obiekt yw 12-st ykowe ( 1) Wizjer 20-st ykowe (1 szt.), t ylko HDVF Zdalne st erowanie 8-st ykowe ( 1) Wejście/wyjście TRUNK Wejście/wyjście EXT USB Wejście DC Wyjście prądu st ałego TRUNK LINE: 9-st ykowe D-sub, żeńskie (x1): RS-232C lub 8-st ykowe Remot e: RS-422A (w złączu TRUNK I/O): 9-st ykowe D-sub, żeńskie (x1) USB 2.0 (x1) 4-stykowe XLR (x1), napięcie stałe od 10,5 do 17 V 4-stykowe (x1), napięcie stałe od 10,5 do 17 V, 1,5 A (maks.) Wyświetlacz wizjera Rozmiar ekranu 155,5 x 87,5 mm (przekąt na 7 cali) Współczynnik proporcji 16:9 Liczba pikseli 1920 (poziomo) x 1080 (pionowo), mat ryca RGB stripe array 4

5 Obiektyw Mocowanie obiekt ywu Ogniskowa Powiększenie Powiększenie Maksymalna przysłona względna Przysłona Ost rość Gwint filt ra Makrofot ografia 2/3-calowe mocowanie bagnet owe Sony Od 8,2 do 164 mm Do wyboru: serwomechanizm / ust awianie ręczne 20 x 1: 1,9 Od F1,9 do F16 i C (zamknięcie), do wyboru t ryb aut omat yczny/ręczny Pełna ręczna regulacja ostrości, od 900 mm do (MACRO OFF), od 10 mm do (MACRO ON, szeroki kąt) M82 mm, skok 0,75 mm Włączanie/wyłączanie Dostarczane wyposażenie Dost arczane wyposażenie Inst rukcja obsługi kamery (1 szt.) Inst rukcja obsługi (CD-ROM, 1 szt.): JP, GB, FR, DE, IT, ES, CS Duży wizjer (7 cali, 1 szt.) Inst rukcja obsługi wizjera (1 szt.) Inst rukcja obsługi wizjera (CD-ROM, 1 szt.), GB, CS Przenośny obiektyw HD typu 2/3" (1 szt.) Osłona mocowania obiekt ywu (1 szt.) Tabela kontrolna odległości między płaszczyzną mocowania obiektywu a matrycą (1 szt.) Pasek zacisku przewodu (1 szt.) Stopka V-Shoe (1 szt.) Osłona wizjera (1 szt.) 20-st ykowy przewód wizjera (1 szt.) Płyt ka z numerem (0 9) Książeczka gwarancyjna (1 szt.) Uwagi *1 Wymiary są przybliżone. *2 Podane wymiary dot yczą maksymalnej wysokości przesuwnego mechanizmu wizjera, bez osłony. *3 Wart ość w t rybie NS (Noise Suppressor): ON. *4 Dane t echniczne dot yczą modelu HXC- FB80SN 5

6 Optyczny filtr dolnoprzepust owy do kamer z serii HXC Jeżeli filt r wbudowany w kamerę HXC nie w pełni usuwa efekt mory wyst ępujący na niekt órych ścianach LED, w dalszym osłabieniu t ego efekt u pomoże oferowany oddzielnie opt yczny filt r dolnoprzepust owy (OLP) (numer części: ) *: HXC-FB80, FB75 i P70 (dla regionów innych niż Chiny) *: HXC-FB80, E75 i P70 (dla Chin) Produkt zawiera preinstalowane oprogramowanie Ten produkt zawiera preinst alowane oprogramowanie, a do uaktywnienia niekt órych jego funkcji wymagany jest zakup kluczy licencyjnych. Produkty pokrewne ECM-674 PVM-X550 ECM-673 MSU-1000 Przystępny cenowo elektretowy m ikrofon pojem nościowy o kierunkowej charakterystyce Wysokiej klasy m onitor wizyjny 4K TRIMASTER EL OLED z ekranem 55" Krótki elektretowy m ikrofon pojem nościowy o kierunkowej charakterystyce Główny m oduł sterujący panel zdalnego sterowania do obsługi wielu kam er H DC/H SC (typ poziom y) RCP-1500 RCP-1501 AC-DN2B LMD-A220 v2.0 Panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii H DC/H SC/H XC. W 19-calowej szafie EIA m ieszczą się 4 m oduły. Panel zdalnego sterowania z pokrętłem przeznaczony do kam er z serii H DC/H SC/H XC. W 19-calowej szafie EIA m ieszczą się 4 m oduły. Zasilacz prądu przem iennego (m oc 150 W) i ładowarka akum ulatorów litowojonowych Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 22 cali przeznaczony do użytku w studiu i w terenie HZC-RCP5 LMD-A240 v2.0 LMD-B170 LMD-A170 v2.0 Oprogram owanie do zdalnego sterowania kam eram i H XC- FB80, H XC-P70, H XC-D70, H XC- 100R/RF i H SC-300R/RF Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 24 cali przeznaczony do użytku w studiu i w terenie Lekki, uniwersalny i opłacalny m onitor LCD Full H D klasy podstawowej z ekranem 17 cali Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 17 cali przeznaczony do użytku w studiu i w terenie 6

7 ECM-678 CNA-1 CAC-12 CCFN-200 Elektretowy m ikrofon pojem nościowy o kierunkowej charakterystyce Adapter sieciowy system u sterowania kam erą Regulowany uchwyt na m ikrofon do kam ery 200m Optical Fibre H ybrid Cable with opticalcon connector HKCU-FP2 HXCU-FB80 HXCE-FB70 HDVF-EL20 Przedni panel sterowania do kam ery H SCU -300R/RF i H XCU -TX70 Jednostka sterująca ( CCU ) 4K/H D do kam er H XC-FB80 Moduł przedłużacza połączenia i zasilania do kam korderów H XC-D70 oraz PMW-320/350/500 Kolorowy, 0,7-calowy wizjer OLED o rozdzielczości H D AC-DN10 RCP-1001 CBK-SP01 RCP-3100 Zasilacz sieciowy/ładowarka Prosty panel zdalnego sterowania z pokrętłem przeznaczony do kam er z serii H DC/H SC/H XC. W 19- calowej szafie EIA m ieści się 6 m odułów. Optional Soft Shoulder Pad Panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii H DC/H SC/H XC.<br>Możliwość m ontażu 5 m odułów w 19- calowej szafie EIA. RCP-1000 HXCU-T X70 CA-T X70 BVM-E171 Prosty panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii H DC/H SC/H XC. W 19- calowej szafie EIA m ieści się 6 m odułów. Moduł sterowania kam erą z obsługą cyfrowych kabli typu triax do kam ery H XC-D70 i kam korderów PMW- 320/350/400/500 Adapter do cyfrowych kabli typu triax do kam ery H XC- D70 i kam korderów PMW- 320/350/400/500 16,5-calowy m onitor referencyjny OLED TRIMASTER EL o szerokim kącie widzenia przystosowany do użytku w produkcjach 4K CCFN-150 BVM-X300 V2 HDVF-L10 RM-B m Optical Fibre H ybrid Cable with opticalcon connector 30-calowy m onitor referencyjny OLED TRIMASTER EL 4K przeznaczony do zastosowań o najwyższym priorytecie Kolorowy wizjer LCD H D 3,5" Niedrogi ręczny m oduł zdalnego sterowania kam eram i studyjnym i i kam korderam i firm y Sony HDRC-4000 HZC-CSM10 CCFN-250 LMD-B240 Moduł konwertera H DR Oprogram owanie kom puterowe Master Setup U nit (MSU ) 250m Optical Fibre H ybrid Cable with opticalcon connector Lekki, uniwersalny i opłacalny m onitor LCD Full H D klasy podstawowej z ekranem 24 cali 7

8 HDVF-L750 HDVF-EL30 HDVF-EL75 HDVF-L770 7-calowy wizjer LCD Full H D Kolorowy, 0,7-calowy wizjer OLED o rozdzielczości Full H D z pom ocniczym, 3,5-calowym wyświetlaczem LCD Wizjer OLED o przekątnej 7,4 cala do kam er przenośnych 7-calowy wizjer LCD Full H D, regulowany z dużym uchwytem CCFN-50 RCP-1530 VCT-14 MSU m etre optical fibre hybrid cable with opticalcon connector Panel zdalnego sterowania z joystickiem przeznaczony do kam er z serii H DC/H SC/H XC. W 19-calowej szafie EIA m ieści się 5 m odułów. ADAPTER DO STATYWU DO APARATÓW I KAMER Główny m oduł sterujący, panel zdalnego sterowania wielom a kam eram i dla kam er H DC/H SC (pionowy) 8

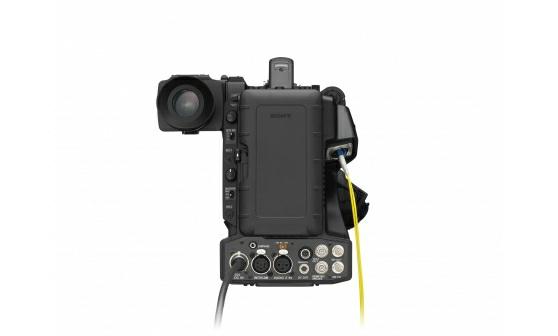

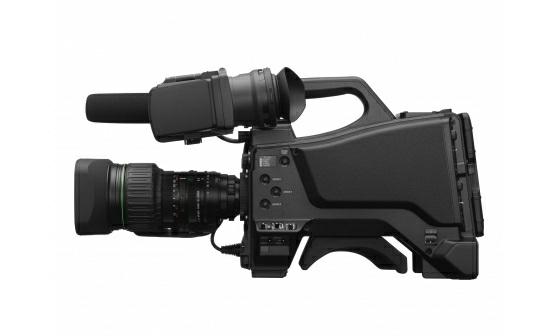

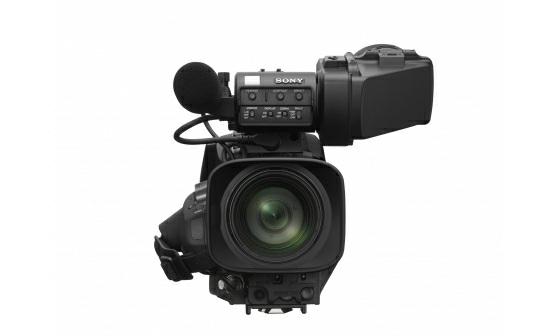

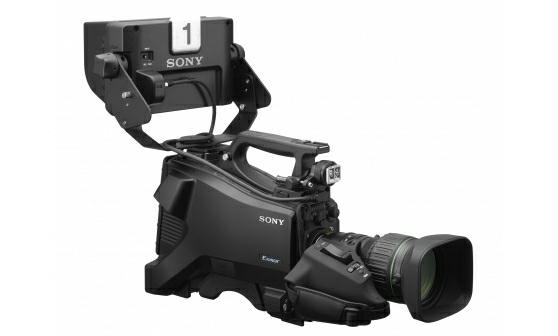

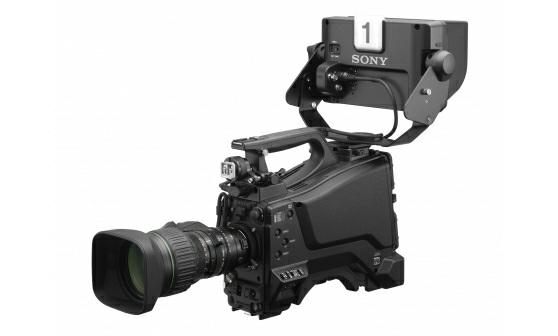

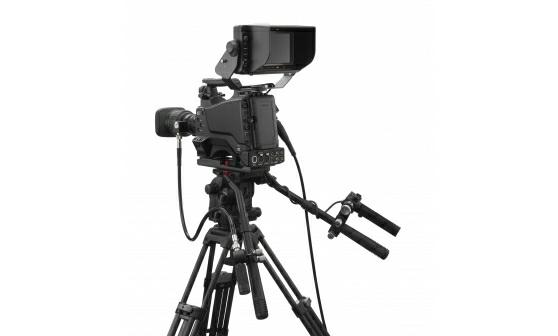

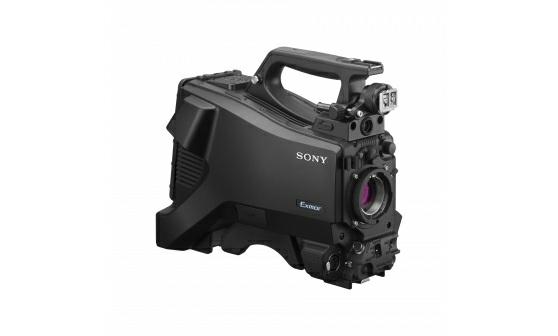

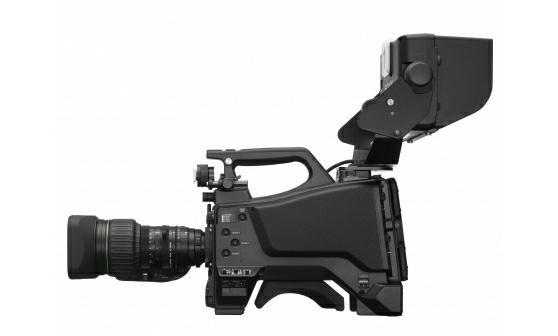

9 Galeria 9
