1 HSC-100RF Przenośna kamera kompaktowa HD/SD z trzema przetwornikami CCD Power HAD FX 2/3 cala umożliwiająca pracę z użyciem światłowodów. Omówienie Wspaniała jakość obrazu HD dzięki światłowodom Kamera HSC-100RF wyposażona została w technologię światłowodów o prędkości 1,5 Gb/s oraz zaawansowane obwody 16-bitowej konwersji analogowo-cyfrowej, jak również w trzy przetworniki CCD 2/3 cala. Wszystko to umożliwia osiągnięcie wysokiej jakości obrazu podczas transmisji sygnału na znaczną odległość. W standardzie kamery znajduje się także wbudowana konwersja w dół, gwarantująca wysokiej jakości obrazy SD. Funkcje Obsługa wielu formatów Dostępny jest szeroki wybór trybów nagrywania, w tym 1080/29,97PsF* i 1080/25PsF*1, jak również 1080/50i, 1080/59,94i, 720/50p, 720/59,94p, 576/50i, i 480/59,94i. br>* Wymagane jest opcjonalne oprogramowanie HZC-PSF3. Zaawansowane przetworniki CCD 2/3 cala Kamera z serii HSC posiada sprawdzone przetworniki CCD typu 2/3 cala o pełnej rozdzielczości 1920 x W oparciu o zaawansowane technologie przetworników firmy Sony, przetwornik CCD oferuje wysoką czułość sięgającą F10 w przypadku 59,94 Hz oraz F11 w przypadku 50 Hz, jak również znakomity stosunek sygnału do szumu wynoszący -60 db (HD) dla wszystkich wysokiej jakości obrazów we wszystkich wymagających warunkach filmowania. Wysokiej jakości 16-bitowa konwersja analogowo-cyfrowa i układ DSP LSI Kamera z serii HSC posiada wysokiej jakości 16-bitową konwersję analogowo-cyfrową najnowszej technologii, która umożliwia precyzyjne przetwarzanie nagranych obrazów. Co więcej, funkcja automatycznej kompensacji aberracji obiektywu umożliwia zoptymalizowanie wydajności obiektywu i zapewnia doskonałą jakość zdjęć. Funkcja Digital Extender Funkcja Digital Extender za pomocą przetwornika obrazu powiększa dwukrotnie rozmiar obrazu. Funkcja ta nie powoduje obniżenia czułości, takiego jak np. zmniejszenie liczby F, co ma miejsce w przypadku użycia tradycyjnych funkcji Optical Extender. Funkcja automatycznej kompensacji aberracji obiektywu Funkcja automatycznej kompensacji aberracji obiektywu automatycznie redukuje aberrację chromatyczną obiektywu za pomocą kompensacji poziomej i pionowej. Jest to możliwe, gdy zamontowany jest obiektyw obsługujący funkcję automatycznej kompensacji aberracji obiektywu. 1

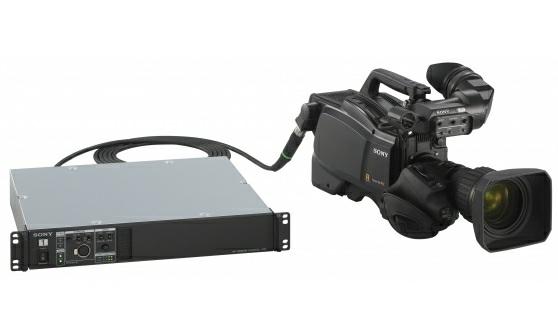

2 Wiele interfejsów kamery Kamera z serii HSC posiada wiele wejść i wyjść na panelu złączy, takich jak wyjście HD- SDI, wyjście SD-SDI, sygnał VF, sygnał powrotny oraz sygnał promptera SDl. Dostępny jest również kanał interkomu (ENG/PROD). Praca z użyciem światłowodów o prędkości 1,5 Gb/s Kamera HSC-100RF posiada w standardzie system transmisji światłowodowej o szybkości 1,5 Gb/s, który umożliwia transmisję sygnału na znaczną odległość. Rozwinięty system światłowodowej transmisji obsługuje kable światłowodowe o długości do 2000 m* pomiędzy kamerą o modułem HSCU-300RF. * Maksymalna długość kabla zależy od konfiguracji systemu kamery, typu obiektywu oraz liczby połączeń przewodowych. Prosta i jednocześnie wielofunkcyjna konfiguracja systemu Kamerą z serii HSC można swobodnie sterować za pomocą kompaktowych modułów HSCU-300R i HSCU-300RF w rozmiarze 1,5 RU. Ten standardowy, 19-calowy system montowany w stelażu sprawdza się w produkcjach, w przypadku których ilość dostępnego miejsca jest ograniczona. Gdy przedni panel modułu HSCU-300R lub HSCU- 300RF zostanie zastąpiony przez opcjonalny przedni panel sterowania modułu CCU HKCU-FP2, możliwe jest skonfigurowanie prostego systemu zdalnego sterowania. Wieloma funkcjami kamery można sterować za pomocą pokręteł regulacyjnych i przełączników znajdujących się na panelu HKCU-FP2. Co więcej, jeśli zainstalowano opcjonalne oprogramowanie kamery HZCU-MC3, panele HSCU-300R i HSCU-300RF umożliwią sterowanie odpowiednio kamerami HSC- 300R/100R i HSC-300RF/100RF za pomocą głównego modułu sterującego MSU- 1000/1500 lub pilota z serii RCP Dzięki temu kamera będzie mogła być używana jako prosty system studyjny lub jako część zakrojonego na szeroką skalę systemu transmisyjnego składającego się z wielu kamer. Solidna konstrukcja Główna obudowa kamer z serii HSC została wykonana ze stopu magnezu, który pozwala jej przetrwać trudne warunki profesjonalnych zastosowań. Solidny korpus sprawia, że kamera jest wytrzymała i pomaga chronić delikatne i precyzyjne elementy, takie jak zintegrowane podzespoły optyczne oraz elektroniczne. Przesuwana poduszka na ramię Możliwe jest przesuwanie poduszki na ramię do przodu lub do tyłu w celu uzyskania optymalnego rozłożenia wagi. Jest to szczególnie pomocne, gdy kamera jest podłączona do jakiegokolwiek obiektywu lub adaptera. Ta regulacja nie wymaga użycia żadnego narzędzia. Dwie funkcje wspomagania regulacji ostrości Szczegóły wizjera: wprowadza specjalne sygnały korekcji krawędzi obrazu bezpośrednio do wizjera, aby operator kamery mógł rozpoznać punkt regulacji ostrości. Wskaźnik wspomagania regulacji ostrości: wyświetla wskaźnik regulacji u dołu lub w innych miejscach ramki wizjera. Jest to bardzo przydatne podczas robienia ujęć z szerokim kątem widzenia. Zoptymalizowany kształt uchwytu umożliwiają cy stabilne nagrywanie Kształt uchwytu ułatwia użytkowanie kamery. Wypukłość na przedzie uchwytu umożliwia użytkownikowi stabilne trzymanie kamery podczas nagrywania. Co więcej, dzięki przeciwpoślizgowej strukturze na spodzie uchwytu użytkownik może trzymać kamerę mocno i pewnie. 2

3 Przyciski z możliwością przypisania funkcji Kamera z serii HSC posiada specjalne przyciski z możliwością przypisania funkcji, dostępne dla często używanych funkcji. Przyciski te, umieszczone zarówno na panelu bocznym, jak i tylnym, umożliwiają przypisanie funkcji takich jak elektroniczna konwersja temperatury barwowej. Funkcje można przypisać również do przycisków znajdujących się na uchwycie. Wszystkie te przyciski w znacznym stopniu poprawiają wygodę użytkowania. Konwersja w dół z HD do SD W standardzie kamery znajduje się wbudowana konwersja w dół, gwarantująca wysokiej jakości obrazy SD. Wybór wielu tabel gamma Ustawienia gamma na poziomie kamery odgrywają ważną rolę nie tylko przy artystycznym oświetleniu, ale także przy ustawianiu zasięgu kontrastu oraz nadają ujęciu konkretny wyraz. Aby sprostać wymaganiom klientów, wprowadzono siedem tabeli standardowych ustawień gamma oraz cztery tabele HyperGamma. Krzywa HyperGamma HyperGamma to zestaw nowych funkcji transferu, którego celem jest zapewnienie mocnego kontrastu przy maksymalnym wykorzystaniu wydajności i szerokiego dynamicznego zakresu przetwornika CCD. Szybki dostęp do funkcji gwarantuje menu konfiguracji, a operatorzy kamery mogą wybrać jedną z czterech krzywych, która najlepiej odpowiada ich potrzebom i warunkom nagrywania. Mogą przykładowo wybrać opcję ulepszenia naturalnej reprodukcji w strefach niskiej tonacji, aby w ten sposób osiągnąć większą elastyczność w kręceniu dynamicznych scen. Funkcja wielu matryc Funkcja wielu matryc kamer z serii HSC umożliwia regulację zakresu kolorów określonego przez operatora. Spektrum kolorów zostało podzielone na 16 obszarów regulacji, przy czym istnieje możliwość zmodyfikowania odcienia i nasycenia każdego obszaru. Funkcja ta przydaje się głównie w sytuacji, gdy tylko odcień danego koloru musi zostać dopasowany w celu osiągnięcia żądanego specjalnego efektu. Funkcja wielu matryc niezmiernie efektywnie rejestruje ujęcia o podobnej tonacji kolorystycznej na systemie skonfigurowanym z istniejącymi kamerami SD lub innymi modelami kamer. Dzięki temu można z łatwością dopasować obraz z innego modelu kamery. Funkcja matrycy adaptacyjnej Umożliwia doskonałą konwersję kolorów nawet podczas nagrywania w bardzo ostrym świetle, np. podczas nagrywania na żywo w monochromatycznym niebieskim świetle. Takie warunki z reguły sprawiłyby, że funkcja matrycy przekroczyłaby zasięg konwersji koloru. Funkcja wzmocnienia głównego bieli Funkcja wzmocnienia głównego bieli kamer z serii HDC pozwala na płynną regulację poziomów wzmocnienia. Umożliwia to bardziej precyzyjną regulację poziomu wzmocnienia w porównaniu z tradycyjną stopniową regulacją. Produkty pokrewne HSCU-300RF PVM-A250 HDVF-EL30 HDVF-EL20 Kom paktowy m oduł sterowania kam erą H SC-300RF Wysokiej klasy 25-calowy Kolorowy, 0,7-calowy wizjer o rozdzielczości Full H D Kolorowy, 0,7-calowy wizjer o rozdzielczości H D 3

4 oraz H SC-100RF z pom ocniczym, 3,5-calowym wyświetlaczem LCD HDCU-3100 PVM-A250 v2.0 PVM-A170 v2.0 PVM-A170 Jednostka sterująca do kam ery (CCU ): nowa generacja z technologią IP Wysokiej klasy 25-calowy Wysokiej klasy 17-calowy Wysokiej klasy 17-calowy HDC-P1 Kom paktowa kam era system owa Full H D z trzem a 2/3-calowym i przetwornikam i CCD Power H AD FX i wyjściem H D-SDI 4

5 Galeria 5
