PXW-X320. Omówienie. Zgodność z różnymi kodekami SD i HD, w tym XAVC 100 Mb/s

Transkrypt

1 PXW-X320 Kamera XDCAM z trzema przetwornikami obrazu Exmor CMOS typu 1/2" i obiektywem HD z 16-krotnym zoomem umożliwiająca nagrywanie materiału Full HD w formacie XAVC 100 Mb/s oraz wykorzystanie łączności bezprzewodowej Omówienie Zgodność z różnymi kodekami SD i HD, w tym XAVC 100 Mb/s PXW-X320 to zaawansowana kamera wideo na karty pamięci SxS, która podobnie jak ceniony model PMW-320 odznacza się funkcjonalnością w zastosowaniach reporterskich. Model ten należy do rodziny produktów XDCAM HD422 i jest oparty na nowoczesnej technologii obrazowania. Niezwykle wysoką jakość obrazu zapewniają trzy przetworniki Exmor CMOS Full HD typu 1/2", które odznaczają się bardzo dużym odstępem sygnałem od szumu, oraz system osłabiania efektu flash banding jasnego pasa powstającego na obrazie w wyniku błysku flesza. Dzięki zgodności z formatem XAVC kamera PXW-X320 może być wykorzystywana do produkcji materiałów HD o wysokiej jakości. Model ten obsługuje ponadto formaty MPEG HD422, MPEG HD, MPEG IMX i DVCAM. Współpracę z szerokim wachlarzem urządzeń audiowizualnych i sprzętu komputerowego zapewniają dwa złącza HD/SD-SDI oraz wyjścia HDMI, i.link i kompozytowe. Po zastosowaniu dodatkowego adaptera CBK-WA101 kamera PXW-X320 może także pracować w trybie bezprzewodowym. Ułatwia to transmisję klipów do studia, przyspiesza obieg materiałów i eliminuje koszty transportu nośników z nagraniami. Model PXW-X320 ma wiele wspólnych cech i funkcji z pozostałymi modelami z cenionej na całym świecie rodziny kamer Sony XDCAM. Jest wyposażony w obiektyw i stanowi bardzo opłacalną inwestycję dla szerokiego kręgu odbiorców profesjonalnych od reporterów zajmujących się gromadzeniem wiadomości, dla których pierwszorzędne znaczenie ma szybkość pracy, po producentów programów telewizyjnych i dokumentalistów, którzy w pierwszej kolejności zwracają uwagę na jakość. Zapis obrazu o wysokiej jakości na kartach pamięci SxS Kamera cechuje się wysoką rozdzielczością, dużą czułością (F11 przy 59,94 Hz / F12 przy 50 Hz), niskim poziomem szumu (60 db) oraz szerokim zakresem dynamicznym. Możliwość wyboru różnych formatów i przepływności Do wyboru są tryby Full HD (1920 x 1080) 59,94i/50i/29,97p/25p/23,98p i HD (1280 x 720) 59,94p/50p. Zapis może się odbywać w formacie XAVC Intra przy przepływności 100 Mb/s, XAVC Long przy przepływności do 50 Mb/s, MPEG HD422 przy 50 Mb/s, MPEG HD przy maksymalnie 35 Mb/s, MPEG IMX przy 50 Mb/s i DVCAM przy 25 Mb/s. Szeroki wybór interfejsów Urządzenie jest wyposażone w łącza SD/HD-SDI (2 szt.), HDMI, USB i i.link. Adapter bezprzewodowy umożliwiają cy zwiększenie uniwersalności podczas pracy Kamera może pracować w trybie bezprzewodowym, przy wykorzystaniu opcjonalnego 1

2 adaptera CBK-WA101. W takiej konfiguracji możliwa jest transmisja na żywo przez sieć IP. Obiektyw HD z 16-krotnym zoomem i 1/2-calowym systemem mocowania W komplecie dostarczany jest obiektyw o wysokiej rozdzielczości z systemem automatyki ostrości i zoomem optycznym 16x. Funkcje Wysoka jakość obrazu Kamera PXW-X320 jest wyposażona w trzy przetworniki Exmor CMOS Full HD (1920 x 1080) typu 1/2", które zapewniają wysoką rozdzielczość obrazu. Odznacza się wysoką czułością (F11 przy 59,94 Hz / F12 przy 50 Hz), niskim poziomem szumu (60 db) oraz szerokim zakresem dynamicznym. Połączenie tych cech zapewnia użytkownikowi dużą swobodę ekspresji. Redukcja zakłóceń w trzech wymiarach Poza wcześniejszymi rozwiązaniami osłabiającymi szumy kamera PXW-X320 zawiera także system redukcji zakłóceń w trzech wymiarach. Jego działanie nie ogranicza się do analizy zawartości obrazu w pionie i w poziomie: dzięki korelowaniu właściwości kolejnych klatek wykrywane są również zakłócenia na osi czasu. System ten zwiększa odstęp sygnału od szumu do 60 db, zapewnia więc najwyższą efektywność redukcji zakłóceń, jaką można uzyskać w kamerach naramiennych Full HD z przetwornikiem obrazu typu 1/2". Możliwość wyboru różnych formatów i przepływności Model PXW-X320 umożliwia zapis bogatego obrazu HD w formacie XAVC przy przepływności 100 Mb/s i 10-bitowej dokładności. Stosując kodek XAVC Intra, można nagrywać obraz Full HD (1920 x 1080) 59,94i, 50i, 29,97p, 25p i 23,98p lub obraz HD (1280 x 720) 59,94p i 50p. Do rejestracji materiału Full HD (1920 x 1080) o przepływności do 50 Mb/s można również wykorzystać kodeki XAVC Long i MPEG HD422. Kamera standardowo obsługuje także nagrywanie w formatach MPEG HD przy 35 Mb/s / 25 Mb/s, MPEG IMX przy 50 Mb/s i DVCAM przy 25 Mb/s. Zapis materiału odbywa się w plikach MXF. 3,5-calowy, kolorowy wizjer LCD o dużej rozdzielczości Do standardowego wyposażenia kamery PXW-X320 należy duży, czytelny wizjer LCD o rozmiarze 3,5" cala i rozdzielczości 960 x 540 pikseli (QHD), który znakomicie uławia kontrolowanie ostrości podczas nagrywania materiału HD. Osłonę wizjera można obrócić na przeciwną stronę, uzyskując lepszą widoczność obrazu, gdy kamera jest zamontowana na statywie. Adapter bezprzewodowy umożliwiają cy zwiększenie uniwersalności podczas pracy Kamera PXW-X320 może także pracować w trybie bezprzewodowym, z użyciem opcjonalnego adaptera CBK-WA101. Adapter ten umożliwia przesyłanie materiału przeznaczonego do transmisji na żywo przez sieć IP. Do jego podłączenia nie są wymagane żadne dodatkowe przewody. Po nagraniu można wybrać z listy plik proxy lub plik o wysokiej rozdzielczości* i przesłać go na serwer w siedzibie stacji lub do serwisu chmurowego, wykorzystując router sieci bezprzewodowej lub urządzenie współpracujące z siecią komórkową 3G/4G/LTE. Adapter zapewnia ponadto współpracę z tabletami i smartfonami z odpowiednią aplikacją oraz ich użycie do podglądu na żywo obrazu z kamery oraz do zdalnego sterowania kamerą. * Wymagane jest łącze USB. Udoskonalony system kompensacji skutków błysku 2

3 Dzięki nowo opracowanemu algorytmowi kamera PXW-X320 wykrywa błysk flesza i stosuje odpowiednie sprzętowe przetwarzanie obrazu jeszcze przed rozpoczęciem zapisu. Zapewnia to o wiele efektywniejsze osłabianie efektu flash banding w różnych warunkach filmowania. Użytkownicy, którzy wolą usuwać skutki błysków flesza po nagraniu, w programie Content Browser, mogą wyłączyć tę funkcję w menu. Sposób osłabiania skutków błysków przed nagraniem lub po nagraniu można swobodnie dobierać do rodzaju filmowanego materiału. Personalizowane menu Kamera PXW-X320 ma funkcję menu użytkownika, występującą zazwyczaj tylko w modelach wysokiej klasy. Funkcja ta pozwala wybrać i uporządkować często używane opcje z menu, a jej działanie w dużym stopniu przypomina dodawanie zakładek do stron internetowych. Dzięki menu użytkownika nie trzeba po wielokroć wyszukiwać w menu tych samych funkcji. Można więc zaoszczędzić czas i usprawnić pracę. Rozbudowany zestaw łą czy: SD/HD-SDI, i.link i inne Kamera PXW-X320 jest wyposażona dwa gniazda wyjścia SDI. Umożliwiają one na przykład użycie dwóch niezależnych monitorów do równoczesnego sprawdzania obrazu przez operatora i reżysera. Do podglądu obrazu można ponadto wykorzystać łącze HDMI. Pozwala ono na podłączenie kamery zarówno do monitora profesjonalnego, jak i do domowego telewizora z wejściem HDMI. Transmisję sygnału wejściowego i wyjściowego umożliwia łącze i.link. Przesyłany przez nie materiał ma format HDV, gdy wybrany jest tryb SP 1440 (FAT), lub DV przy wybranym trybie DVCAM (FAT). W komplecie obiektyw HD z 16-krotnym zoomem i 1/2-calowym systemem mocowania W modelu PXW-X320 wykorzystano bagnetowe mocowanie obiektywu typu 1/2". Kamera jest dostarczana z obiektywem o wysokiej rozdzielczości z systemem automatyki ostrości i zoomem optycznym 16x. Niski poziom zużycia energii Kamera PXW-X320 jest lekka i energooszczędna: pobierana moc wynosi tylko 25 W (z wizjerem, obiektywem i mikrofonem w czasie nagrywania). Dane techniczne Dane ogólne Waga Wymiary (szer. x wys. x dł.) *1 Zasilanie Pobór mocy Temperatura w środowisku pracy Około 3,4 kg (korpus bez obiekt ywu, wizjera i mikrofonu) Około 7,9 lb (korpus bez obiekt ywu, wizjera i mikrofonu) 124 x 269 x 332 mm (bez wystających elementów, sam korpus) 5 x 10 5/8 x 13 1/8 cali (bez wystających element ów, sam korpus) Prąd st ały 12 V Około 25 W (z wizjerem, obiekt ywem i mikrofonem podczas nagrywania) Od 0 C do 40 C Od 32 F do 104 F 3

4 Temperat ura przechowywania Czas pracy ciągłej Format zapisu (film): XAVC Format zapisu (film): MPEG-2 Long GOP Format zapisu (dźwięk): Format zapisu (dźwięk): Format zapisu (dźwięk): Od 20 C do +60 C Od 4 F do +140 F Około 194 minut z akumulat orem BP-L80S - Tryb XAVC-I: CBR, maks. 112 Mb/s, MPEG-4 -Tryb XAVC-L50: VBR, 50 Mb/s, MPEG-4 -Tryb XAVC-L35: VBR, 35 Mb/s, MPEG-4 -Tryb XAVC-L25: VBR, 25 Mb/s, MPEG-4 AVC/H.26 - Tryb HD 422: CBR, maks. 50 Mb/s, MPEG-2 422P@HL - Tryb HQ: VBR, maks. 35 Mb/s, MPEG-2 MP@HL - Tryb SP: CBR, 25 Mb/s, MPEG-2 MP@H-14 - Tryb SD: MPEG IMX, DVCAM - Tryb XAVC-I: LPCM 24 bity, 48 khz, 4 kanały -Tryb XAVC-L: LPCM 24 bity, 48 khz, 4 kanały -Tryb HD : LPCM 24 bity, 48 khz, 4 kanały -Tryb HD 420 HQ: LPCM 16 bitów, 48 khz, 4 kanały -Tryb SD MPEG IMX: LPCM 16 bitów / 24 bity, 48 khz, 4 kanały -Tryb SD DVCAM: LPCM 16 bitów, 48 khz, 4 kanały - Tryb HD : LPCM 24 bity, 48 khz, 4 kanały - Tryb HD 420 HQ: LPCM 16 bitów, 48 khz, 4 kanały - Tryb SD MPEG IMX: LPCM 16 bitów / 24 bity, 48 khz, 4 kanały - Tryb SD DVCAM: LPCM 16 bitów, 48 khz, 4 kanały - Tryb HD: LPCM 16 bitów, 48 khz, 4 kanały - Tryb SD DVCAM: LPCM 16 bitów, 48 khz, 2 kanały Tryb XAVC-I: - Około 120 min z kartą pamięci SBP-128B - Około 60 min z kartą pamięci SBS- - Około 30 min z kartą pamięci SBS-32G1A Czas nagrywania/odt warzania (MPEG HD): Tryb XAVC-L50: -Około 240 min z kart ą pamięci SBP-128B -Około 120 min z kartą pamięci SBS- -Około 60 min z kart ą pamięci SBS-32G1A 4

5 Tryb XAVC-L35: -Około 340 min z kart ą pamięci SBP-128B -Około 170 min z kartą pamięci SBS- -Około 85 min z kart ą pamięci SBS-32G1A Tryb XAVC-L25: -Około 440 min z kart ą pamięci SBP-128B -Około 220 min z kartą pamięci SBS- -Około 110 min z kart ą pamięci SBS-32G1A Czas nagrywania/odt warzania (MPEG HD): Tryb HD / SD MPEG IMX: -Około 240 min z kart ą pamięci SBP-128B -Około 120 min z kartą pamięci SBS- -Około 60 min z kart ą pamięci G49SBS- 32G1A Tryb HD 420 HQ: -Około 360 min z kart ą pamięci SBP-128B -Około 180 min z kartą pamięci SBS- -Około 90 min z kart ą pamięci SBS-32G1A Czas nagrywania/odt warzania (MPEG HD): Tryb SD DVCAM: -Około 440 min z kart ą pamięci SBP-128B -Około 220 min z kartą pamięci SBS- -Około 110 min z kart ą pamięci SBS-32G1A Tryb HD / SD MPEG IMX*2: - Około 240 min z kartą pamięci SBP-128B - Około 120 min z kartą pamięci SBS- - Około 60 min z kartą pamięci G49SBS- 32G1A Czas nagrywania/odt warzania (MPEG HD): Tryb HD 420 HQ: - Około 360 min z kartą pamięci SBP-128B - Około 180 min z kartą pamięci SBS- - Około 90 min z kartą pamięci SBS-32G1A Tryb SD DVCAM: 5

6 - Około 440 min z kartą pamięci SBP-128B - Około 220 min z kartą pamięci SBS- - Około 110 min z kartą pamięci SBS-32G1A Tryb HD HQ: - Około 400 min z kartą pamięci SBP-128B - Około 200 min z kartą pamięci SBS- - Około 100 min z kartą pamięci SBS-32G1A Czas nagrywania/odt warzania (MPEG HD): *2 Tryb HD SP: - Około 560 min z kartą pamięci SBS-64G1A (64 GB) - Około 280 min z kartą pamięci SBS- - Około 140 min z kartą pamięci SBS-32G1A Tryb SD DVCAM: - Około 520 min z kartą pamięci SBP-128B - Około 260 min z kartą pamięci SBS- - Około 260 min z kartą pamięci SBS- Tryb XAVC-I: CBR, maks. 112 Mb/s, MPEG x 720/59,94p, 50p Tryb XAVC-L50: VBR, 50 Mb/s, MPEG x 720/59,94p, 50p Liczba klatek na sekundę podczas zapisu: Tryb XAVC-L35: VBR, 35 Mb/s, MPEG-4 Tryb XAVC-L25: VBR, 25 Mb/s, MPEG x 1080/59,94i, 50i Tryb HD : MPEG-2 422P@HL, 50 Mb/s / CBR x 720/59,94p, 50p, 29,97p, 25p, 23,98p Tryb HD 420 HQ: MPEG-2 MP@HL, 35 Mb/s / VBR x 1080/59,94i, 50i, 29,97p, 25p, 23,98p x 720/59,94p, 50p, 23,98p 6

7 Liczba klatek na sekundę podczas zapisu: (przetwarzanie pull down 2-3) Tryb SD MPEG IMX: x 486/59,94i, 29,97PsF x 576/50i, 25PsF Tryb SD DVCAM: x 480/59,94i, 29,97PsF x 576/50i, 25PsF Tryb HD : MPEG-2 422P@HL, 50 Mb/s / CBR x 720/59,94p, 50p, 29,97p, 25p, 23,98p Liczba klatek na sekundę podczas zapisu: Tryb HD 420 HQ: MPEG-2 MP@HL, 35 Mb/s / VBR x 1080/59,94i, 50i, 29,97p, 25p, 23,98p x 720/59,94p, 50p, 23,98p (przetwarzanie pull down 2-3) Tryb SD MPEG IMX x 486/59,94i, 29,97PsF x 576/50i, 25PsF Tryb SD DVCAM: x 486/59,94i, 29,97PsF x 576/50i, 25PsF Tryb HD HQ 1920: MPEG-2 MP@HL, 35 Mb/s / VBR Tryb HD HQ 1440: MPEG-2 MP@HL, 35 Mb/s / VBR x 1080/59,94i, 50i, 29,97p, 25p, 23,98p Liczba klatek na sekundę podczas zapisu: Tryb HD HQ 1280: MPEG-2 MP@HL, 35 Mb/s / VBR x 720/59,94p, 50p, 29,97p, 25p, 23,98p Tryb HD SP 1440: MPEG-2 MP@H-14, 25 Mb/s / CBR x 1080/59,94i, 50i, 23,98p (przetwarzanie pull down 2-3) Tryb SD DVCAM x 480/59,94i, 29,97PsF x 576/50i, 25PsF Obiektyw Mocowanie obiekt ywu Powiększenie 1/2-calowe mocowanie bagnet owe firmy Sony 16x (opt yczne), z serwomechanizmem/ręczne (obiekt yw AF do 7

8 kamery PXW-X320) Ogniskowa Przysłona Ost rość Średnica filt ra f = 5,8 mm do 93 mm (odpowiednik 31,4 mm do 503 mm dla obiektywu 35 mm) F1,9 do F16 i bliż, wybór aut omat yczny/ręczny Możliwość wyboru trybu AF/MF/Full MF Od 800 mm do (tryb makro wyłączony) Od 50 mm do (tryb makro włączony, szeroki kąt) Od 782 mm do (tryb makro włączony, t eleobiekt yw) M82 mm, skok 0,75 mm (na obiekt ywie) Wejście/wyjście Wejście blokady generat ora Wejście kodów czasowych Wejście audio Wejście mikrofonowe Wyjście SDI Wyjście wideo Wyjście audio Wyjście kodów czasowych Wyjście słuchawkowe Wyjście głośnikowe Wejście DC Wyjście prądu st ałego Obiekt yw Zdalne st erowanie Świat ło Złącze i.link USB HDMI BNC (x1) BNC (x1) XLR, 3-stykowe (żeńskie) (x2), Line/Mic/Mic +48 V z możliwością wyboru XLR, 5-st ykowe Możliwość wyboru BNC (x2), HD-SDI/SD-SDI BNC (x1) HD-Y lub analogowe kompozyt owe XLR, 5-st ykowe BNC (x1) Gniazdo mini jack st ereo (x1) Monofoniczne XLR, 4-st ykowe 4-st ykowe 12-st ykowe 8-st ykowe 2-st ykowe IEEE 1394, 6-st ykowe (1 szt.), wejście/wyjście st rumienia HDV (HDV 1080i)/DVCAM *3, S400 Urządzenie USB typu B (x1), host typu A (x1) Typ A (x1) Sekcja kamery Imager 1/2-calowy przet wornik Full HD Exmor CMOS z trzema układami 8

9 Efekt ywna liczba pikseli 1920 (poziomo) x 1080 (pionowo) Układ opt yczny Układ pryzmat yczny, F1,6 Wbudowane filt ry opt yczne Czas ot warcia migawki Czas ot warcia migawki (spowolniona migawka (SLS)) Funkcja zwolnionego i przyspieszonego t empa Czułość (2000 luksów, współczynnik odbicia 89,9%) Minimalne oświet lenie Balans bieli Wybór wzmocnienia St osunek sygnału do szumu 1: bezbarwny, 2: 1/4ND, 3: 1/16ND, 4: 1/64ND 1/60 1/2000 s + ECS (Ext ended Clear Scan) Akumulacja 2, 3, 4, 5, 6, 7, 8, 16, 32, 64 klatek 720p: możliwość wyboru szybkości od 1 kl./s do 60 kl./s 1080p: możliwość wyboru szybkości od 1 kl./s do 30 kl./s F11 (typowo) (tryb 1920 x 1080/59,94i) F12 (typowo) (tryb 1920 x 1080/50i) 0,04 lx (t ypowo) (t ryb 1920 x 1080/59,94i, F1,6, wzmocnienie +42 db, gromadzenie 64 klat ek) Zaprogramowany (3200 K), pamięć A, pamięć B/ATW -3, 0, 3, 6, 9, 12, 18, 24 db 60 db (Y) (t ypowo) Rozdzielczość w poziomie 1000 linii TV lub więcej (t ryb 1920 x 1080i) Wizjer Wizjer 3,5-calowy *4 kolorowy monit or LCD: 960 (poziomo) x 540 (pionowo), ćwierć rozmiaru HD Inne wyposażenie Wbudowany monit or LCD Czarno-biały wyświet lacz LCD (poziom dźwięku, TC, st an akumulat ora i nośników pamięci) Wbudowany głośnik 1 Dostarczane wyposażenie Dost arczane wyposażenie Wizjer (1 szt.) Pasek na ramię (1 szt.) Mikrofon stereofoniczny (1 szt.) Osłona przeciwwiatrowa (1 szt.) Zestaw zimnej stopki (1 szt.) Osłona mocowania obiektywu (1 szt.) Tabela kontrolna odległości między płaszczyzną mocowania obiektywu a matrycą (1 szt.) Obiekt yw z funkcją aut omat ycznego ustawiania ostrości (1 szt.) 9

10 ustawiania ostrości (1 szt.) Wskazówki wstępne (1 szt.) CD-ROM Instrukcja obsługi (jęz. angielski) Inst rukcja obsługi (jęz. japoński) Uwagi ogólne Uwagi ogólne Pomiarów dokonano przy użyciu obiekt ywu dost arczanego z kamerą PXW-X320. Uwagi *1 Wymiary są przybliżone. *2 *3 Czas nagrywania/odt warzania może się różnić w zależności od kodowania lub pamięci. Wejście/wyjście st rumienia HDV/ DV dostępne tylko w trybie FAT. W zależności od podłączonych produkt ów zarejest rowany mat eriał może nie być prawidłowy. *4 Przekąt na obrazu widzianego. Produkty pokrewne PVM-A250 LMD-A220 LMD-A220 v3.0 PVM-A250 v2.0 Wysokiej klasy 25-calowy m onitor TRIMASTER EL OLED Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 22 cali przeznaczony do użytku w studiu i w terenie Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 22 cali przeznaczony do użytku w studiu i w terenie Wysokiej klasy 25-calowy m onitor TRIMASTER EL OLED LMD-A240 v3.0 LMD-A170 LMD-B170 PVM-741 Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 24 cali przeznaczony do użytku w studiu i w terenie Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o przekątnej 17 cali przeznaczony do użytku w studiu i w terenie Lekki, uniwersalny i opłacalny m onitor LCD Full H D klasy podstawowej z ekranem 17 cali 7,4-calowy m onitor OLED TRIMASTER EL z dwom a wejściam i 3G/H D/SD-SDI i inteligentnym i funkcjam i. LMD-A240 LMD-A170 v3.0 LMD-B240 PVM-A170 v2.0 Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o Niedrogi i lekki m onitor LCD Full H D wysokiej klasy o Lekki, uniwersalny i opłacalny m onitor LCD Full Wysokiej klasy 17-calowy m onitor TRIMASTER EL 10

11 przekątnej 24 cali przeznaczony do użytku w studiu i w terenie przekątnej 17 cali przeznaczony do użytku w studiu i w terenie H D klasy podstawowej z ekranem 24 cali OLED PVM-A170 LMD-941W Wysokiej klasy 17-calowy m onitor TRIMASTER EL OLED 9-calowy m onitor LCD Full H D z dwom a wejściam i 3G/H D/SD-SDI i inteligentnym i funkcjam i 11

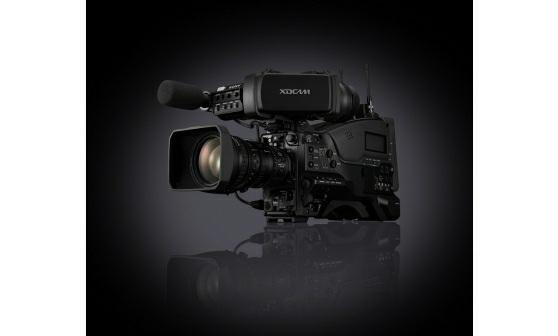

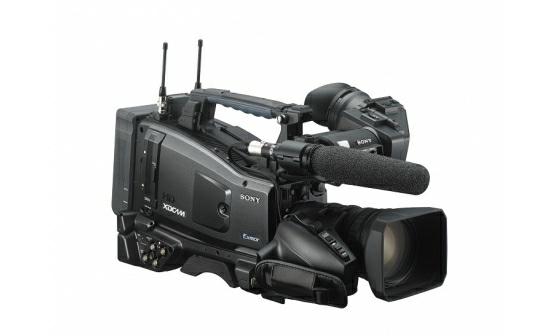

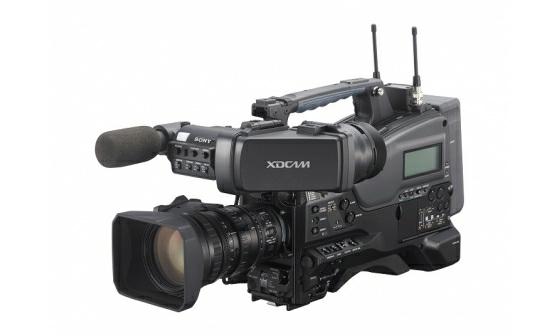

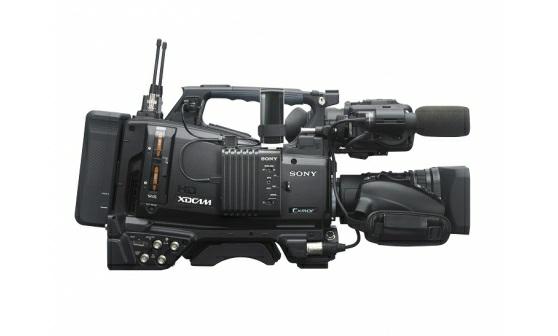

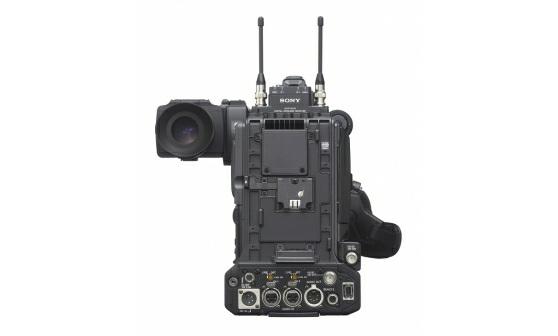

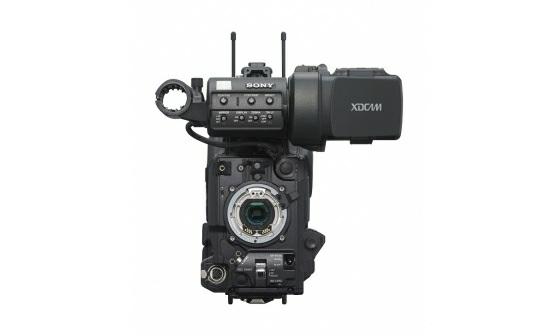

12 Galeria 12
