DXC-D55WSPL. Omówienie. Najlepsza w swojej klasie profesjonalna kamera cyfrowa

Transkrypt

1 DXC-D55WSPL Profesjonalna kamera cyfrowa. Wersje rejestrujące obraz w formacie 4:3 oraz umożliwiające zmianę formatu 4:3/16:9. Opcjonalny zestaw akcesoriów. Omówienie Najlepsza w swojej klasie profesjonalna kamera cyfrowa Nowa kamera systemowa DXC-D55 to udoskonalony następca modelu DXC-D50. Jedna z najlepiej sprzedających się kamer systemowych, które kiedykolwiek stworzono. Głównym udoskonaleniem jest konwerter formatu analogowego na format cyfrowy. To kluczowy układ, który konwertuje sygnał analogowy z przetwornika CCD do formatu cyfrowego, w celu jego dalszej obróbki. Model DXC-D55 jest wyposażony w 14-bitowy przetwornik analogowo-cyfrowy, który zapewnia czterokrotnie wyższą rozdzielczość konwersji od swojego poprzednika. Zwiększenie głębokości bitowej przekłada się na podniesienie rozdzielczości, przejrzystości i stabilności przetworzonego obrazu, a także ogólnej wydajności, co stanowi nowość wśród modeli z tego przedziału cenowego, zwłaszcza w obliczu utrzymywania się wysokich cen równoważnych pakietów systemowych. Kamera Sony DXC-D55 umożliwia nagrywanie obrazu w formacie 4:3 (model DXC- D55P), ale także przełączenie trybu nagrywania między formatami 16:9 i 4:3 (model DXC-D55WSP). Nadal pozostają dostępne i kompatybilne wszystkie akcesoria i komponenty systemowe. Wysoka jakość obrazu Połączenie nowych przetworników CCD Power HAD EX, 14-bitowej konwersji analogowo-cyfrowej oraz systemu ADSP zapewnia niedoścignioną w tym przedziale cenowym jakość obrazu. Wysoka czułość Wysoka czułość F11 przy natężeniu światła wynoszącym 2000 luksów oraz minimalne wymagane do pracy natężenie światła wynoszące zaledwie 0,5 luksa (wzmocnienie 36 db, F1,4) umożliwiają pracę kamery w miejscach o ekstremalnie niskim poziomie oświetlenia. Jednocześnie poziom szumu kamery jest bardzo niski i wynosi 63 db (PAL). Podczas pracy w studiach produkcyjnych możliwe jest zmniejszenie poziomu oświetlenia, co przekłada się na obniżenie kosztów energii. Prostota działania W celu sprostania potrzebom w zakresie szybkości i łatwości obsługi modele kamer DXC-D55/D55WS wyposażono w dwie wygodne funkcje EZ, które umożliwiają operatorom rozpoczęcie nagrywania przy minimalnych wymaganiach konfiguracyjnych i w krótszym czasie. Tryb EZ Po naciśnięciu przycisku EZ najważniejsze parametry nagrywania są ustawiane na wartości standardowe lub są regulowane automatycznie, co umożliwia 1

2 natychmiastowe rozpoczęcie nagrywania. Jest to bardzo przydatne w sytuacjach wymagających szybkiego ustawienia kamery w warunkach ograniczenia czasowego. Ostrość EZ Funkcja ostrości EZ umożliwia dokładne ustawienie ostrości bez potrzeby ręcznego otwierania przysłony obiektywu. Wystarczy nacisnąć przycisk EZ Focus, aby przysłona otworzyła się automatycznie w celu zmniejszenia głębi ostrości, co znacznie ułatwia ustawienie ostrości. Jednocześnie automatycznie ustawiana jest migawka elektroniczna w celu zapewnienia właściwej ekspozycji. Prosta konstrukcja dla zapewnienia łatwej obsługi Konstrukcja kamer z serii DXC-D55 została uproszczona w porównaniu z urządzeniami z serii DXC-D35. Przyciski trybu EZ zostały umieszczone pod przesuwaną osłoną z okienkiem. Zapobiega to przypadkowemu naciśnięciu przycisku przez operatora podczas nagrywania. Ponadto, w celu ułatwienia dostępu, zmieniono rodzaj i umiejscowienie przycisku ustawień menu. Działanie w trybach 16:9 i 4:3 Kamera DXC-D55WSPL została wyposażona w wysokiej rozdzielczości przetwornik CCD do rejestracji obrazu w formacie 16:9 i może być wykorzystywana do nagrywania zarówno w konwencjonalnym (4:3), jak i panoramicznym formacie (16:9). Funkcje Najbardziej zaawansowany panoramiczny przetwornik CCD Power HAD EX Kamery serii DXC-D55 są wyposażone w nowy przetwornik CCD Power HAD EX do rejestracji obrazu w formacie 16:9, którą zastosowano również w urządzeniach serii BVP-E10/WS. Dzięki znakomitej wydajności przetwornika urządzenia serii DXC-D55 oferują zmniejszony poziom rozmycia o wartości -140dB, co stanowi odpowiednik parametrów przetworników CCD typu FIT. 14-bitowa konwersja analogowo-cyfrowa Zastosowanie konwertera analogowo-cyfrowego o 14-bitowej rozdzielczości zapewnia niezwykle precyzyjne przetwarzanie obrazu. W porównaniu z poprzednimi modelami tej klasy, oferującymi jedynie 12-bitową rozdzielczość, kamera DXC-D55 umożliwia wierniejsze odwzorowanie półtonów i stonowanych obszarów obrazu. Zaawansowana cyfrowa obróbka sygnału ADSP Kolejnym czynnikiem decydującym o ocenie jakości kamery jest liczba bitów wykorzystywanych w nieliniowym procesie przetwarzania, np. korekcji gamma. Wykorzystanie systemu ADSP, wbudowanego w innowacyjny chip LSI, wykorzystujący 0,18-mikronową technologię przetwarzania, zapewnia wszechstronność i precyzję funkcji sterowania i umożliwia zachowanie wysokiej jakości obrazu uzyskiwanego z przetwornika CCD. W połączeniu z cyfrowym koderem system ten zapewnia bardzo mały pobór mocy, co przekłada się na komfort użytkowania i stabilne przetwarzanie sygnału. Kreatywna kontrola obrazu Kamery serii DXC-D55 oferują kilka innowacyjnych funkcji sterowania, które umożliwiają wszechstronną regulację obrazu. Funkcja regulacji nasycenia w jasnych partiach (Knee Saturation) pozwala rozwiązać problem rozmycia mocno naświetlonych obszarów. Funkcja regulacji nasycenia w ciemnych partiach (Low Key Saturation) umożliwia zachowanie kolorów obiektów w zacienionych miejscach. 2

3 Oddzielnie można regulować nasycenie i odcienie tonalne skóry. Funkcja Adaptive Highlight Control (tryb automatycznej krzywej świateł) W większości konwencjonalnych kamer w celu regulacji naświetlenia można modyfikować tylko jeden parametr punktu/zbocza krzywej świateł. W odróżnieniu od innych urządzeń kamery serii DXC-D55/WS umożliwiają ustawienie wielu parametrów punktu/zbocza krzywej świateł, co pozwala na bardziej efektywne wykorzystanie ich zakresu dynamiki. Funkcja niwelacji przenikania kolorów wykorzystuje filtr grzebieniowy, który eliminuje niepożądany efekt przenikania kolorów i zakresów luminancji subtelnych szczegółów. Funkcja Black Gamma Control Umożliwia ona regulację jasności w zacienionych miejscach. System Memory Stick umożliwiają cy zapis i wczytywanie parametrów Kamera DXC-D55/D55WS wykorzystuje system Sony Memory Stick, który umożliwia zapis i wczytywanie parametrów dostosowanych do pojedynczych scen lub ogólnych ustawień kamery. Plik z ustawieniami parametrów zapisany na karcie Memory Stick może zostać przeniesiony do innej kamery DXC-D55/D55WS lub modułu zdalnego sterowania RCP-D50/D51, pozwalając na szybką i łatwą konfigurację systemów wielu kamer. Co więcej, pliki z ustawieniami można przenieść do komputera zaopatrzonego w gniazdo Memory Stick, co umożliwia ich przesłanie jako załącznika do wiadomości e- mail i zastosowanie w kamerach znajdujących się w odległych miejscach. Dane techniczne Dane ogólne Pobór mocy: Temperatura pracy: Temperat ura przechowywania: Wilgot ność ot oczenia podczas pracy: Ciężar (t ylko głowica kamery): Wymagania dotyczące zasilania: 14 W Od -10 C do +45 C Od -20 C do + 60 C (od -4 F to 140 F) Poniżej 85% 2,2 kg 12 V DC (od 10,5 do 17 V) Wejścia/wyjścia sygnału Wyjście wideo: Wyjście monit ora: Wejście mikrofonowe: Analogowe kompozyt owe, BNC, 1,0 Vp-p, synchronizacja ujemna Analogowe kompozyt owe, BNC, 1,0 Vp-p, synchronizacja ujemna 3-stykowe XLR Inne wejścia/wyjścia 3

4 Int erfejs kamera/rejest rat or VTR: Obiektyw: VF: Pilot: Cyfrowe 76-stykowe Pro, 50-stykowe Pro 12-stykowe 20-stykowe 10-stykowe Parametry kamery Przet wornik: Współczynnik proporcji: Efektywna liczba pikseli (w poziomie i w pionie): Efektywna liczba pikseli (w poziomie i w pionie): 2/3-calowy przetwornik CCD Power HAD EX z trzema układami Możliwość przełączania między t rybami 16:9/4: System optyczny: System pryzmatowy F1,4 Wbudowane filt ry: Mocowanie obiekt ywu: Syst em sygnału: Format skanowania: Częst ot liwość skanowania w poziomie: Częst ot liwość skanowania w pionie: Syst em synchronizacji Konwersja analogowocyfrowa: Czułość: Minimalne oświet lenie: Poziom rozmycia: St osunek sygnału do szumu dla sygnału wideo: 1: bezbarwny, 2: 1/4ND, 3: 1/16ND, 4: 1/64ND 2/3-calowe mocowanie bagnet owe Sony syst em t ransmisji kolorów PAL 2:1 z przeplotem, 625 linii, 50 pól/s 15,625 Hz 50 Hz Wewnętrzny i zewnętrzny z sygnałami VBS lub BS 14-bit owa F11 przy 2000 luksów (3200 K, współczynnik odbicia światła 89,9%) (typowa) 0,5 luksa przy F1,4, hiperwzmocnienie (36 db)/0,8 luksa przy F1,8, hiperwzmocnienie (36 db) -145 db (typowa) 63 db Rozdzielczość w poziomie: 850 linii TV (tryb 4:3), 800 linii TV (tryb 16:9) Rozdzielczość pionowa: Czas otwarcia migawki: 480 linii TV (bez EVS), 530 linii TV (z EVS) WYŁ., 1/60, 1/250, 1/500, 1/1000, 1/2000 s 4

5 Funkcja Clear Scan Opcje wyboru wzmocnienia: Rejestracja: Zniekszt ałcenia geomet ryczne: 50,2 do 6000 Hz -3, 0, 3, 6, 9, 12, 18, 24, 30, 36 db 0,05% (wszystkie strefy, bez obiektywu) Poniżej mierzalnego poziomu Wizjer DXF-801 Ekran CRT Wskaźniki Rozdzielczość pozioma Zasilanie Pobór mocy Waga Wymiary (szer. x wys. x gł.) 1,5-calowy monochromat yczny z możliwością wyboru formatu 4:3/16:9 REC TALLY (2), TAKE TALLY, BATT, SHUTTER, GAIN UP 600 linii TV Prąd stały 12 V 2,4 W 620 g 241 x 91 x 203 mm Dostarczane wyposażenie Instrukcja obsługi Głowica kamery Uchwyt kamery DXF-801 VCT-U14 1,5-calowy wizjer czarno-biały Adapt er st at ywu Mikrofon zewnęt rzny 5

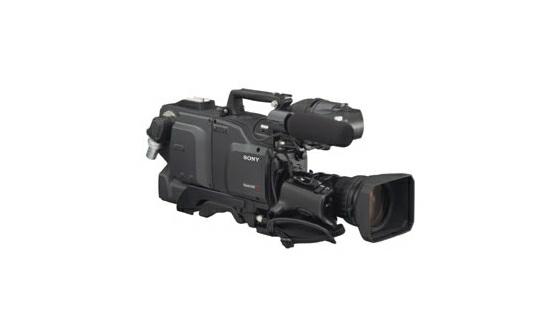

6 Galeria 6
