HDC-P1. Kompaktowa kamera systemowa Full HD z trzema 2/3-calowymi przetwornikami CCD Power HAD FX i wyjściem HD-SDI. Omówienie

Transkrypt

1 HDC-P1 Kompaktowa kamera systemowa Full HD z trzema 2/3-calowymi przetwornikami CCD Power HAD FX i wyjściem HD-SDI Omówienie Bezkompromisowa wydajność Full HD zapewniana przez kamerę kompaktową Kamery typu point of view pozwalające filmować z niemal każdego miejsca, a jednocześnie zapewniające najwyższą jakość obrazu Full HD cieszą się coraz większym popytem. Sfilmowany nimi materiał można wykorzystywać samodzielnie lub w połączeniu z nagraniami z kamer pełnowymiarowych. Model HDC-P1 w pełni wykorzystuje technologię flagowych kamer studyjnych Sony z serii HDC. Zapewnia dzięki niespotykaną dotąd jakość obrazu. Trzy przetworniki CCD Power HAD FX typu 2/3" zapewniają czułość F11 (przy 1080/50i) lub F10 (przy 1080/59,94i). Urządzenie obsługuje szereg formatów: /59,94p oraz /59,94i, a po zainstalowaniu opcjonalnych aktualizacji oprogramowania również 23,98PsF, 24PsF, 25PsF i 29,97PsF. HDC-P1 jako pierwsza kamera w swojej klasie jest wyposażona w filtry ND i CC przemieszczane przy użyciu serwomechanizmu. Dzięki wyjątkowo wąskiej obudowie (86 mm) urządzenie doskonale sprawdza się w takich zastosowaniach, jak filmowanie w 3D. Można go również używać do nagrywania obrazu HD w miejscach, w których nie jest wymagana obsługa przez operatora, na przykład na stadionach, w salach konferencyjnych czy w szkołach. Model ten znajdzie także zastosowanie jako kamera pomocnicza w zautomatyzowanych studiach transmisyjnych. Bezkompromisowa jakość obrazu HD Mimo niewielkich rozmiarów kamera HDC-P1 zapewnia wyjątkową jakość obrazu Full HD. Trzy przetworniki CCD Power HAD FX typu 2/3" mają rozdzielczość Full HD. Zapewniają czułość F11 (przy 1080/50i) lub F10 (przy 1080/59,94i) i duży odstęp sygnału od szumu: 58 db. Możliwość filmowania w dowolnym miejscu Kamera HDC-P1 charakteryzuje się niewielkimi wymiarami i małą wagą, dzięki czemu dobrze sprawdza się przy rejestrowaniu obrazu HD z miejsc i perspektyw, które uniemożliwiają instalację dużej, produkcyjnej kamery HD. Urządzenie waży zaledwie 1,7 kg. Ułatwia to instalację w ciasnych i trudno dostępnych miejscach: na wysięgnikach, dronach itp. Dostarczany w zestawie moduł lampki kontrolnej tally można łatwo odłączyć od korpusu kamery, minimalizując jej rozmiar przy montażu w głowicy obrotowo-wychylnej, obudowie do zdjęć podwodnych itp. Łatwa integracja z istnieją cymi systemami Kamera HDC-P1 jest w pełni zgodna z obecnie oferowanymi modułami MSU i panelami zdalnego sterowania RCP firmy Sony. Ta elastyczność ułatwia integrację ze wszystkimi elementami kompleksowych systemów obejmujących wiele kamer oraz w prostych systemach o połączeniach punktowych. 1

2 Funkcje Przetworniki CCD Full HD Power HAD FX typu 2/3" Trzy przetworniki CCD Power HAD FX typu 2/3" zapewniają czułość F11 (przy 1080/50i) lub F10 (przy 1080/59,94i). Urządzenie obsługuje szereg formatów, w tym po zainstalowaniu opcjonalnych aktualizacji oprogramowania 23,98PsF, 24PsF, 25PsF i 29,97PsF. Bardzo małe rozmiary i niska waga Kamera HDC-P1 jest lekka (waży zaledwie 1,7 kg) i kompaktowa jej wymiary to 86 mm (szer.) 130 mm (wys.) 189 mm (głęb.) co pozwala na łatwą instalację w miejscach o ograniczonej przestrzeni i trudno dostępnych, takich jak wysięgnik czy śmigłowiec. Dwa filtry optyczne z możliwością zdalnego sterowania Kamera HDC-P1 jest pierwszą kamerą tego typu wyposażoną w dwa filtry optyczne neutralny (ND) i korekcji kolorów (CC) co zapewnia większą elastyczność w zmiennych warunkach oświetlenia i łatwiejsze dopasowanie obrazu do kamer pełnowymiarowych. Oba filtry są obsługiwane za pomocą serwomechanizmu, dzięki czemu można nimi łatwo sterować zdalnie. Jakość obrazu i system sterowania równoważne standardowym systemom kamer HD firmy Sony Kamera HDC-P1 nie tylko oferuje jakość obrazu porównywalną z jakością obrazu pełnowymiarowych kamer systemowych firmy Sony, ale jest również w pełni zgodna z modułami MSU i panelami zdalnego sterowania RCP używającymi protokołu 700 jest to ten sam system sterowania co w przypadku kamer serii HDC. Ta elastyczność pozwala na korzystanie z kamery w kompleksowych systemach kamer lub w prostych systemach o połączeniach punktowych. Dane techniczne Dane ogólne Temperatura w środowisku pracy Waga Od -20 C do +45 C ok. 1,7 kg (bez wizjera i obiekt ywu) Kamera Przet wornik obrazu 3 przet worniki CCD o wielkości 2/3 cala, 16:9 Efektywna liczba pikseli (w poziomie i w pionie) 1920 x 1080 Syst em widma Syst em pryzmat owy F1,4 Wbudowane filt ry St erowanie filt rami przy użyciu serwomechanizmu Mocowanie obiekt ywu Czułość Odstęp sygnału od szumu 1: bezbarwny, 2: 1/4ND, 3: 1/16ND, 4: 1/64ND A: KRZYŻOWY, B: 3200K, C: 4300K, D: 6300K Tak 2/3-calowe mocowanie bagnet owe Sony F11 przy 2000 luksów (3200 K, współczynnik odbicia światła 89,9%) Typowo 58 db (maks. 64 db) 2

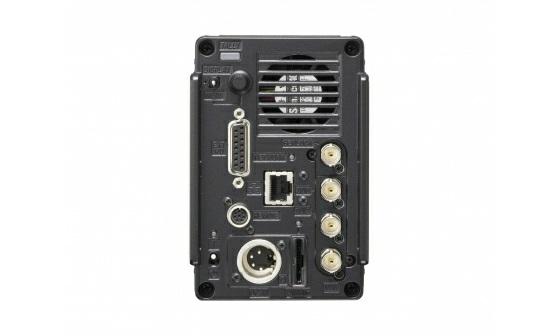

3 (t ypowo) Rozdzielczość pozioma Regulacja czasu ot warcia migawki Głębokość modulacji 1000 linii TV (w środkowej części) 1/100, 1/125, 1/250, 1/500, 1/1000, 1/2000 s (1080/59,94i) 1/60, 1/125, 1/250, 1/500, 1/1000, 1/2000 s (1080/50i) 45% lub więcej w poziomie (800 linii TV w środkowej części, 27,5 MHz, z t ypowym obiekt ywem), Pb/Pr: 80% dla 12 MHz Złącza wejściowe Wejście blokady generat ora Typu BNC (1 szt.), 1,0 Vp-p, 75 Ω; HD: SMPTE-274M, synchronizacja trójpoziomowa, 0,6 Vp-p, 75 Ω; SD: Black burst (NTSC: 0,286 Vp-p, 75 Ω / PAL: 0,3 Vp-p, 75 Ω) Złącza wyjściowe BNC (x2), 3G/HD/SD-SDI Wyjście VBS BNC (x2), HD-SDI/SD-SDI z możliwością wyboru Typu BNC (x1) Złącza wejściowe/wyjściowe Wejście/wyjście EXT Obiekt yw Zdalne st erowanie LAN 15-st ykowe złącze D-sub (żeńskie) 12-st ykowe 8-st ykowe RJ-45 (x1), 10Base-T/100Base-TX Dostarczane wyposażenie Podręcznik użyt kowania Tabliczka znamionowa lampek kont rolnych Produkty pokrewne HDC-2570 HDC-2000W HSC-300RF HSC-300R Kam era przenośnego system u wieloform atowego H D z cyfrowym interfejsem transm isyjnym triax Wieloform atowa kam era 3G o podwójnej prędkości do system u studyjnego ( beżowa) Przenośna kam era H D/SD z trzem a przetwornikam i CCD Power H AD FX typu 2/3" przeznaczona do współpracy z kablam i światłowodowym i i przystosowana do użytku Przenośna kam era kom paktowa H D/SD z trzem a przetwornikam i CCD Power H AD FX 2/3 cala um ożliwiająca obsługę cyfrowego połączenia typu 3

4 z dużym i obiektywam i triax i dużych obiektywów HDFA-200 HSC-100RF HDC-2400 HDC-2500 Dwukanałowy, światłowodowy adapter transm isyjny H D Przenośna kam era kom paktowa H D/SD z trzem a przetwornikam i CCD Power H AD FX 2/3 cala um ożliwiająca pracę z użyciem światłowodów. Obsługująca wiele form atów kam era system owa H D 3G Wieloform atowa kam era system owa H D 3G o podwójnej prędkości HSC-100R CNA-1 HDC-2000B Three 2/3-inch Power H AD FX CCD sensors portable H D / SD cam era for digital triax operation Adapter sieciowy system u sterowania kam erą Wieloform atowa kam era H D i 3G o podwójnej prędkości do system u studyjnego ( czarna) 4

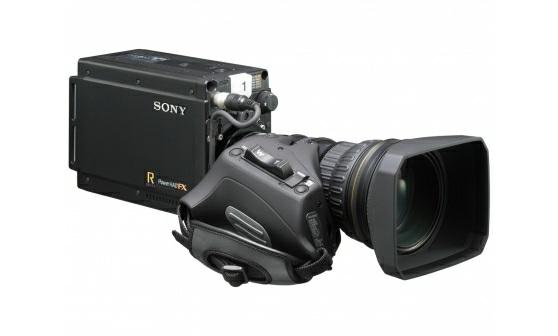

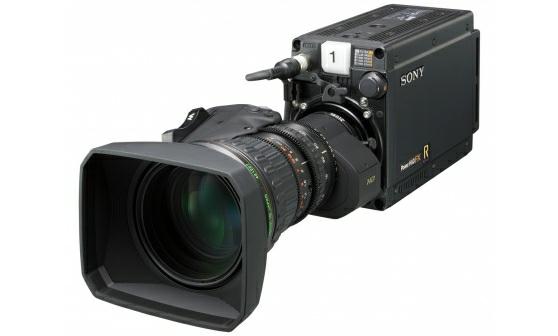

5 Galeria 5
