2 Revision 02 July 2015

3 STABILIZATORY DYNASTAB/ DYNASTAB STABILIZERS 1/26

4 DYNASTAB T (do trzonów kości długich) DYNASTAB T (for treatment of diaphysis fractures) Budowa stabilizatora Construction of the stabilizer 2/26

$diaphysis fractures) 890000 Budowa$

5 Technika operacyjna DYNASTAB T Operating technique DYNASTAB T 3/26

6 DYNASTAB M (Stabilizator do miednicy) DYNASTAB M (stabilizer for pelvis) Budowa stabilizatora Constucion of the stabilizer 4/26

7 Technika operacyjna DYNASTAB M Operating technique DYNASTAB M 5/26

8 6/26

9 Zastosowanie DYNASTAB M Application DYNASTAB M 7/26

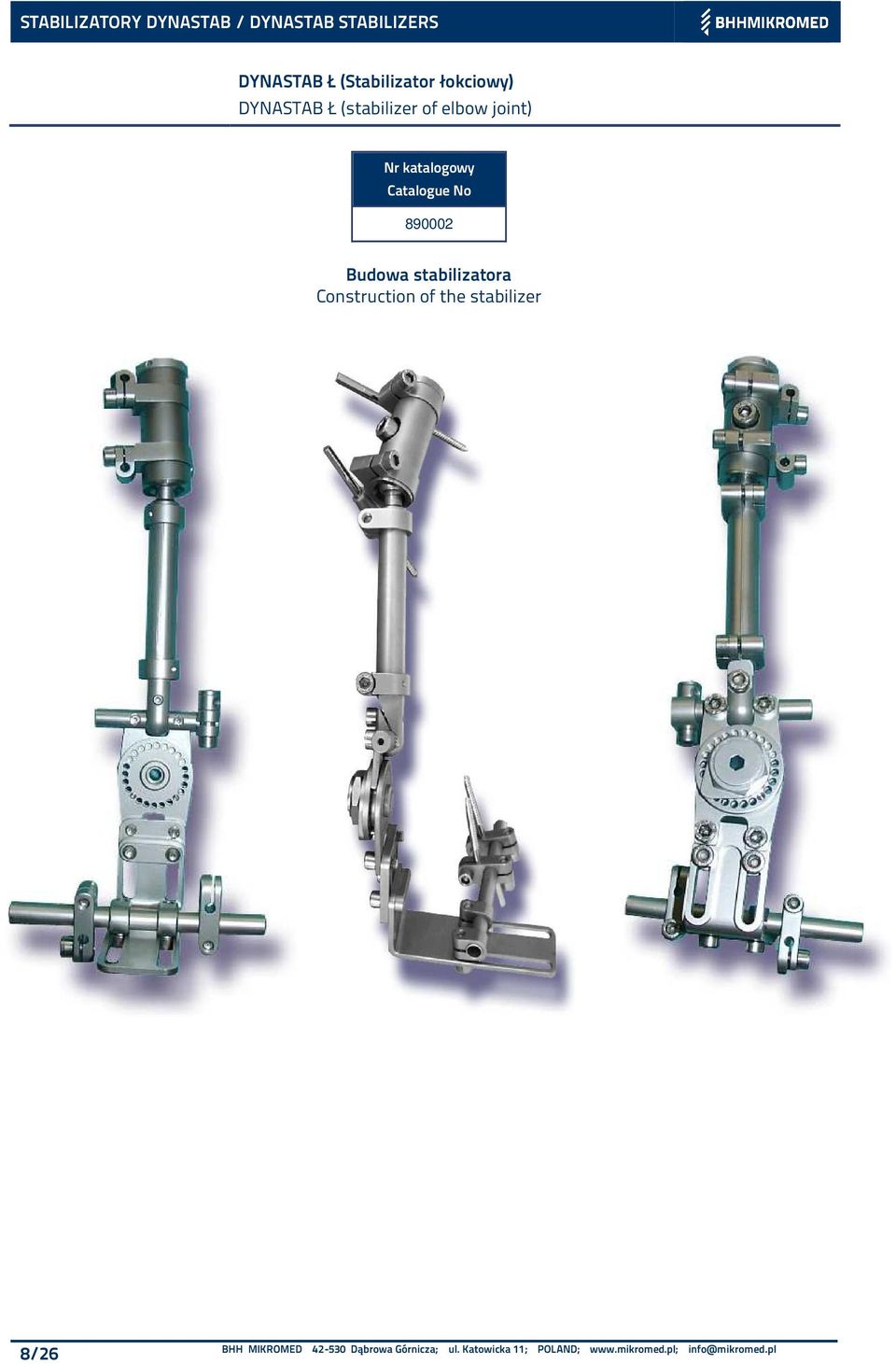

10 DYNASTAB Ł (Stabilizator łokciowy) DYNASTAB Ł (stabilizer of elbow joint) Budowa stabilizatora Construction of the stabilizer 8/26

11 Technika operacyjna DYNASTAB Ł Operating technique DYNASTAB Ł 9/26

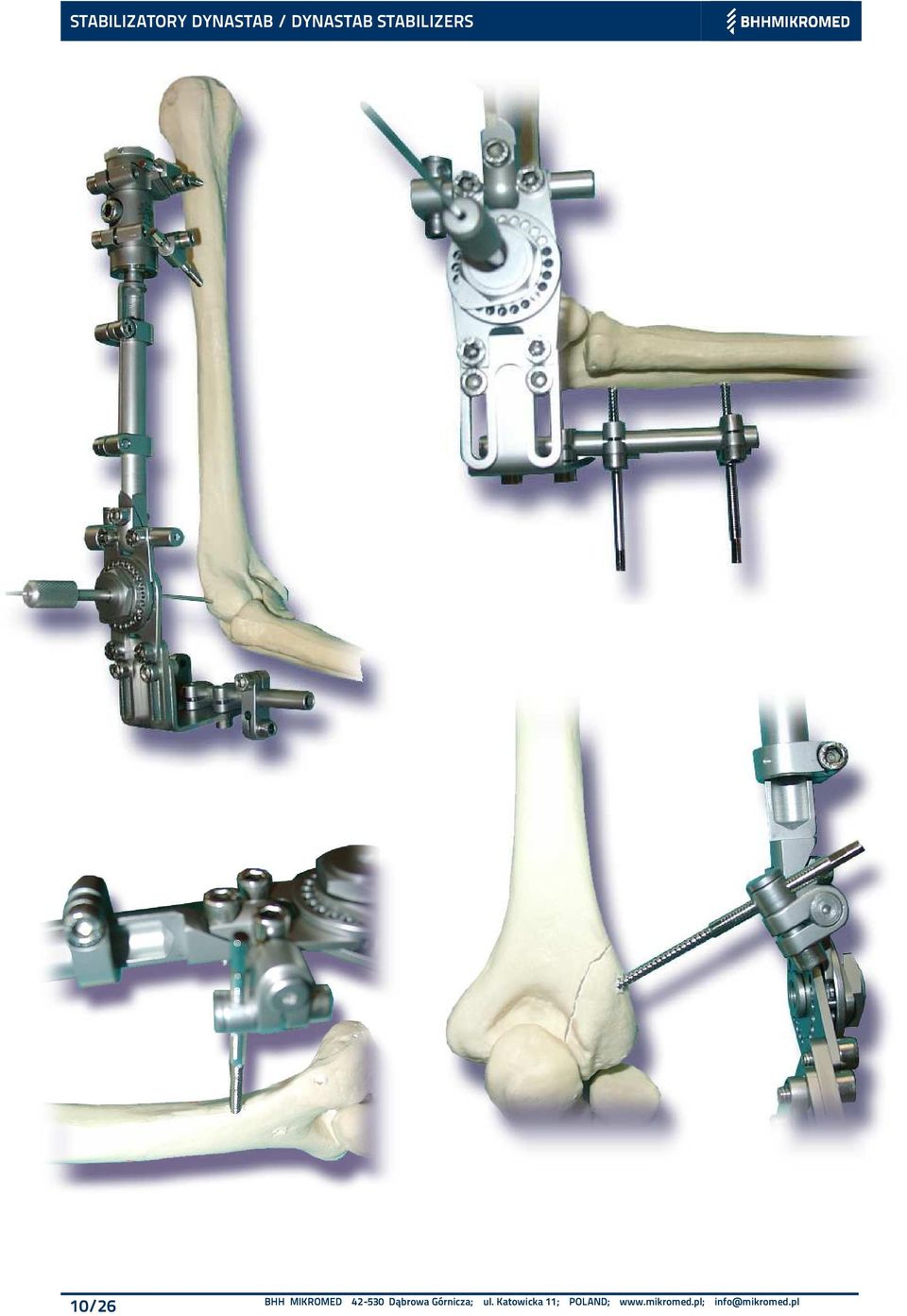

12 10/26

13 Zastosowanie DYNASTAB Ł Application DYNASTAB Ł 11/26

14 DYNASTAB S (Stabilizator stawu skokowego) DYNASTAB S (stabilizer of astragalar joint) Budowa stabilizatora Construction of the stabilizer 12/26

15 Technika operacyjna DYNASTAB S Operating technique DYNASTAB S 13/26

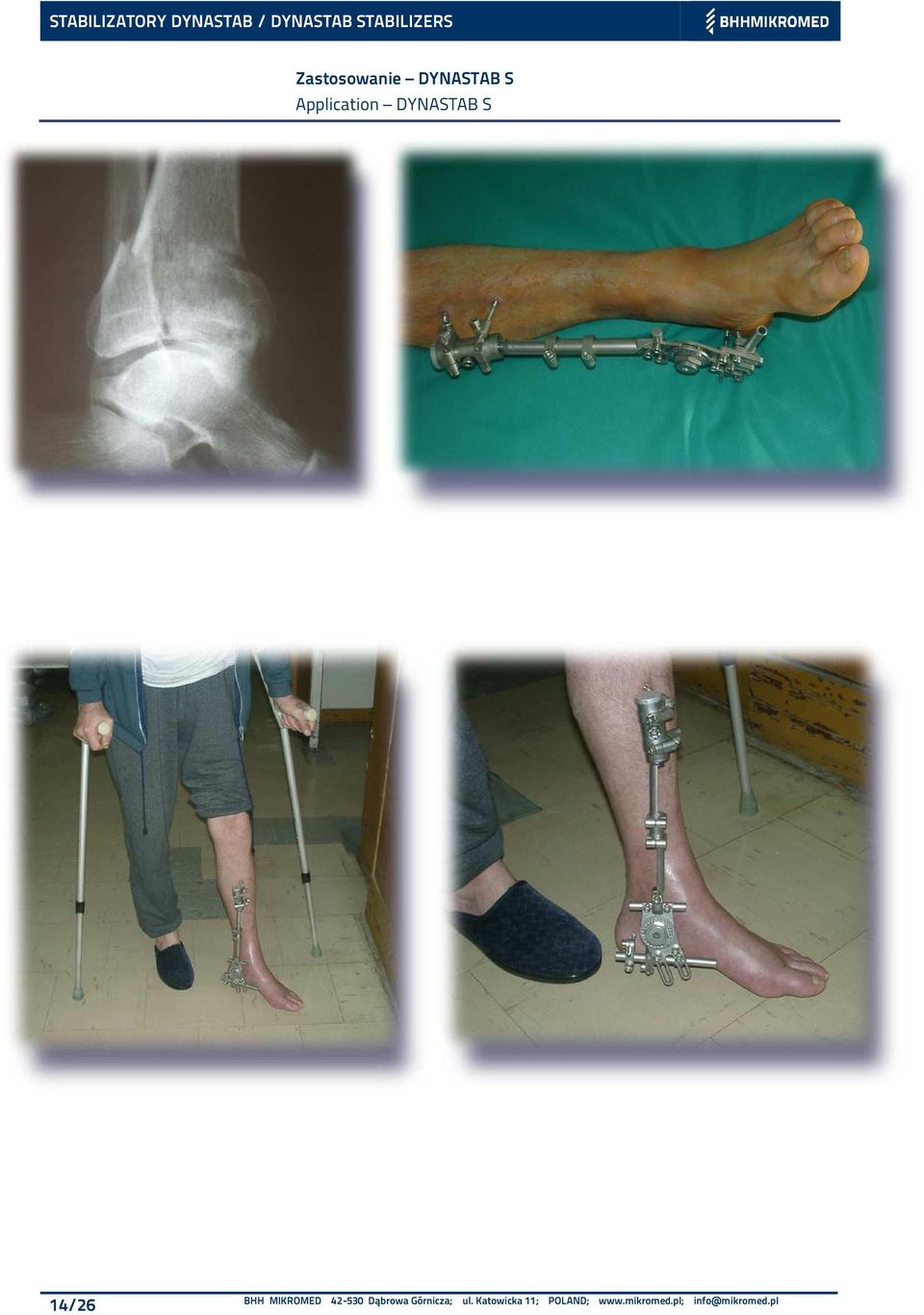

16 Zastosowanie DYNASTAB S Application DYNASTAB S 14/26

17 Wykaz stabilizatorów DYNASTAB 2000 Sets of DYNASTAB 2000 stabilizers Lp. No Nazwa Description DYNASTAB T Trzon (z wyposażeniem według wykazu) DYNASTAB T for diaphysis (with equipment acc. to the specification) DYNASTAB M Stabilizator do miednicy (z wyposażeniem według wykazu) DYNASTAB M for pelvis (with equipment acc. to the specification) DYNASTAB S Stabilizator stawu skokowego (z wyposażeniem według wykazu) DYNASTAB S for astragalar joint (with equipment acc. to the specyfication) Przegub pływający Floating joint 15/26

18 Zestaw DYNASTAB T /Trzon/ Nr kat DYNASTAB T set /diaphysis/ Cat no Lp. No Nazwa Description Ilość szt Quantity Stabilizator DYNASTAB T do kości udowej DYNASTAB T stabilizer for diaphysis Grotowkręt 6 DYNASTAB L= 95mm Screw 6 DYNASTAB L= 95mm Grotowkręt 6 DYNASTAB L= 145mm Screw 6 DYNASTAB L= 145mm Klucz nasadowy wym. 5mm DYNASTAB (do grotowkrętów) Tubular spanner 5mm DYNASTAB Klucz imbusowy wym. 5mm DYNASTAB (zacisk obejmy i grotowkrętów) Hexagonal spanner 5mm DYNASTAB Klucz imbusowy wygięty wym. 5mm (zacisk obejmy i grotowkrętów) Hexagonal bent spanner 5mm DYNASTAB Klucz imbusowy wym. 6mm DYNASTAB (głowica kulowa) Hexagonal spanner 6mm Klucz hakowy - DYNASTAB (nakrętki kompr. - dystrakcja, korki głowic) Hook spanner - DYNASTAB Klucz trzpieniowy 3mm (nakrętki kompr. - dystrakcja, korki głowic) Spanner 3mm Prowadnica wiertła 4mm DYNASTAB Drill guide 4mm DYNASTAB Wiertło 4,0 x 250mm Drill 4,0 x 250mm /26

Grotowkręt 6 DYNASTAB L= 145mm Screw 6 DYNASTAB L= 145mm Klucz nasadowy wym. 5mm DYNASTAB (do grotowkrętów) Tubular spanner 5mm DYNASTAB Klucz imbusowy wym.

19 Zestaw DYNASTAB M /Miednica/ Nr kat DYNASTAB M set /Pelvis/ Cat no Lp. No Nazwa Description Ilość szt Quantity Stabilizator DYNASTAB M do miednicy DYNASTAB M stabilzer for pelvis Grotowkręt 6 DYNASTAB L= 200mm Screw 6 DYNASTAB L= 200mm Grotowkręt 6 DYNASTAB L= 145mm Screw 6 DYNASTAB L= 145mm Klucz nasadowy wym. 5mm DYNASTAB (do grotowkrętów) Tubular spanner 5mm DYNASTAB Kklucz imbusowy wym. 5mm DYNASTAB (zacisk obejmy i grotowkrętów) Hexagonal spanner 5mm DYNASTAB Klucz imbusowy wygięty wym. 5mm (zacisk obejmy i grotowkrętów) Hexagonal bent spanner 5mm DYNASTAB Klucz imbusowy wym. 6mm DYNASTAB (głowica kulowa) Hexagonal spanner 6mm DYNASTAB Klucz hakowy - DYNASTAB (nakrętki kompr. - dystrakcja, korki głowic) Hook spanner - DYNASTAB Klucz trzpieniowy 3mm (nakrętki kompr. - dystrakcja, korki głowic) Spanner 3mm Prowadnica wiertła 4mm DYNASTAB Drill guide 4mm DYNASTAB Wiertło 4,0 x 250mm Drill 4,0 x 250mm /26

6 DYNASTAB L= 145mm Screw 6 DYNASTAB L= 145mm Klucz nasadowy wym. 5mm DYNASTAB (do grotowkrętów) Tubular spanner 5mm DYNASTAB Kklucz imbusowy wym.

20 Zestaw DYNASTAB Ł /Łokieć/ Nr kat DYNASTAB Ł Set /Eblow/ Cat no Lp. Nazwa Ilość szt No Description Quantity Stabilizator DYNASTAB Ł do stawu łokciowego DYNASTAB Ł stabilizer for eblow joint Grotowkręt 5 DYNASTAB L= 95mm Screw 5 DYNASTAB L= 95mm Grotowkręt 5 DYNASTAB L= 145mm Screw 5 DYNASTAB L= 145mm Klucz nasadowy wym. 4mm DYNASTAB (do grotowkrętów) Tubular spanner 4mm DYNASTAB Klucz imbusowy wym. 5mm DYNASTAB (zacisk obejmy i grotowkrętów) Hexagonal spanner 5mm DYNASTAB Klucz imbusowy wygięty wym. 5mm (zacisk obejmy i grotowkrętów) Hexagonal bent spanner 5mm DYNASTAB Klucz imbusowy wym. 6mm DYNASTAB (głowica kulowa) Hexagonal spanner 6mm DYNASTAB Klucz hakowy - DYNASTAB (korki głowic kulowych) Hook spanner - DYNASTAB Klucz trzpieniowy 3mm (korki głowic kulowych) Spanner 3mm Drut Kirschnera 2,5 x 150 Kirschner's wire 2,5 x 150 Tuleja prowadząca przegub stały i pływający Sleeve Prowadnica wiertła 3mm DYNASTAB Drill guide 3mm DYNASTAB Wiertło 3,0 x 250mm Drill 3,0 x 250mm /26

L= 95mm Grotowkręt 5 DYNASTAB L= 145mm Screw 5 DYNASTAB L= 145mm Klucz nasadowy wym. 4mm DYNASTAB (do grotowkrętów) Tubular spanner 4mm DYNASTAB Klucz imbusowy wym.

21 Zestaw DYNASTAB S /Skok/ Nr kat DYNASTAB S Set /astragalar joint/ Cat no Lp. Nazwa Ilość szt No Description Pcs in set Stabilizator DYNASTAB S do stawu skokowego DYNASTAB S stabilizer for astragalar joint Grotowkręt 5 DYNASTAB L= 95mm Pin Ø5 DYNASTAB L= 95mm Grotowkręt 5 DYNASTAB L= 145mm Pin Ø 5 DYNASTAB L= 145mm Klucz nasadowy wym. 4mm DYNASTAB (do grotowkrętów) Tubular spanner 4mm DYNASTAB Klucz imbusowy wym. 5mm DYNASTAB (zacisk obejmy i grotowkrętów) Hexagonal spanner 5mm DYNASTAB Klucz imbusowy wygięty wym. 5mm (zacisk obejmy i grotowkrętów) Hexagonal bent spanner 5mm Klucz imbusowy wym. 6mm DYNASTAB (głowica kulowa) Hexagonal spanner 6mm DYNASTAB Klucz hakowy - DYNASTAB (korki głowic kulowych) Hook spanner - DYNASTAB Klucz trzpieniowy 3mm (korki głowic kulowych) Spanner 3mm Drut Kirschnera 2,5 x 150mm Kirschner's wire 2,5 x 150mm Tuleja prowadząca przegub stały i pływający Sleeve Prowadnica wiertła 3mm DYNASTAB Drill guide 3mm DYNASTAB Wiertło 3,0 x 250mm Drill 3,0 x 250mm /26

22 20/26

23 Zestaw Dynastab N /Nadgarstek/ Nr kat Dynastab N Set /Wrist / Cat. No Zestaw podstawowy z wyposażeniem Nr kat Basic set with equipment Cat. No Rys. Stabilizator DYNASTAB N /Nadgarstek/ DYNASTAB N /Wrist/ 21/26

24 Zestaw DYNASTAB N /Nadgarstek/ Nr kat DYNASTAB N Set /Wrist/ Cat no Lp. Nazwa Ilość szt No Description Pcs in set Stabilizator DYNASTAB N nadgarstek Dynastab N Set - wrist Wskaźnik osi Axle indicator Grotowkręt samowiercący Ø3,0 L=60mm Pin self-drilling Ø3,0 L=60mm Grotowkręt samowiercący Ø4; L=80mm Pin self-drilling Ø4,0 L=80mm Klucz imbusowy 4mm prosty (do dokręcania przegubu oraz zacisków grotowkrętów) Hexagonal allen key Ø4mm straight (to retighten joint and internal terminals of pins) Klucz imbusowy 4mm wygięty (do dokręcania wewnętrznych zacisków grotowkrętów) Hexagonal allen key Ø4mm bent (to retighten terminals of pins) Klucz nasadowy Ø 2mm (do wprowadzania grotowkrętów Ø3mm) Wrench Ø2,0mm (to introduce pins Ø3,0mm) Klucz nasadowy 3mm (do wprowadzania grotowkrętów Ø4mm) Wrench Ø3,0mm (to introduce pins Ø4,0mm) /26

25 Elementy składowe zestawu podstawowego nr kat Basic set of components included in the wrist stabilizer śruba M5x8 wysięgnik Nr kat łącznik Nr kat uchwyt wszczepu Nr kat przegub nieprzezierny Nr kat grotowkręt Lp. No Sztuk w zestawie Pcs in set Nazwa Description 1 1 Przegub nieprzezierny / Joint nontranslucent Łącznik / Connector Wysięgnik / Boom Uchwyt wszczepu / Implant holder Śruba M5 x 8 / Screw M5 x 8 23/26

26 Instrumentarium Instruments Wskaźnik osi Axle indicator Grotowkręty samowiercące Pin self-drilling Ø [mm] A [mm] L [mm] 3, , , , , , , Klucze imbusowe proste Hexagonal allen keys straight Ø / [mm] 4, , , /26

27 Klucze imbusowe wygięte Hexagonal allen keys bent Ø / [mm] 4, , Klucze nasadowe Wrenchs Ø / [mm] 2, , , , Klucz hakowy Dynastab Hook spanner Dynastab / Klucz trzpieniowy 3mm Spanner 3,0mm / /26

28 Prowadnica wiertło Dynastab Drill guide Dynastab o Ø / [mm] 3, , Wiertło 4,0 x 250mm Drill 4,0 x 250mm Ø [mm] L [mm] 3, , Tuleja prowadząca przegub stały i pływający Sleeve / Drut Kirschnera 2,5 x 150mm Kirschner s wire 2,5 x 150mm / /26

29 STABILIZATORY DYNASTAB/ DYNASTAB STABILIZERS 1/1
