1 EPSTAL stal zbrojeniowa o wysokiej ciągliwości Centrum Promocji Jakości Stali

2 Ciągliwość stali Ciągliwość stali To jej zdolność do uzyskiwania dużych odkształceń przy bardzo niewielkim wzroście naprężeń po przekroczeniu granicy plastyczności. Strona 2

3 Ciągliwość stali Parametry ciągliwości f tk /f yk (R m /R e ) stosunek charakterystycznej wytrzymałości stali na rozciąganie (f tk ) do charakterystycznej granicy plastyczności (f yk ) Ɛ uk (A gt ) wydłużenie procentowe przy maksymalnej sile [%] f tk f yk Ɛ uk Strona 3

4 Klasyfikacja stali zbrojeniowej Według Eurokodu 2 Klasa stali f yk (R e ) f tk /f yk (R m /R e ) ε uk (A gt ) A B [MPa] 1,05 1,08 2,5 5,0 C 1,15 1,35 7,5 Klasa A stal o niskiej ciągliwości Klasa B stal o średniej ciągliwości Klasa C stal o wysokiej ciągliwości Strona 4

5 Klasyfikacja stali zbrojeniowej Wg PN-B-03264:2002 Klasa stali Gatunek Spajalność f yk [MPa] f tk [MPa] A-0 St0S-b spajalna A-I St3SX-b spajalna A-II 18G2-b spajalna A-III 34GS trudno spajalna A-IIIN RB500W spajalna Strona 5

6 Klasyfikacja stali zbrojeniowej Wg PN-B-03264:2002 Klasa stali Gatunek Spajalność f yk [MPa] f tk [MPa] A-0 St0S-b spajalna 220! 300 A-I St3SX-b spajalna 240! 320! A-II 18G2-b spajalna 355! 480 A-III 34GS trudno spajalna! A-IIIN RB500W spajalna B500SP spajalna Strona 6

7 Wykres σ-ε (naprężenie-odkształcenie) Wykres dla stali o niskiej ciągliwości 700 σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 ε [%] SII-1 SII-2 SII-3 SII-4 SII-5 SII-6 Strona 7

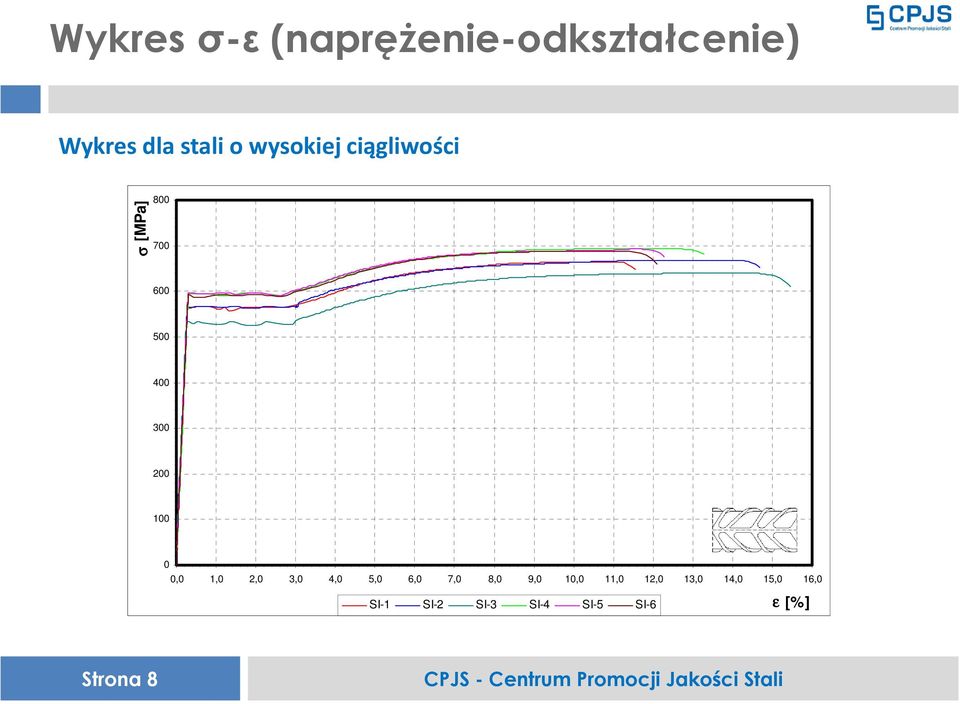

8 Wykres σ-ε (naprężenie-odkształcenie) Wykres dla stali o wysokiej ciągliwości σ [MPa] ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 SI-1 SI-2 SI-3 SI-4 SI-5 SI-6 ε [%] Strona 8

9 Badanie porównawcze ABC Strona 9

10 Stal EPSTAL Strona 10

11 Certyfikat EPSTAL EPSTALto znak jakości nadawany w drodze dobrowolnej certyfikacji na stal zbrojeniową w gatunku B500SP o wysokiej ciągliwości. Strona 11

12 Gatunek B500SP Stal przeznaczona do stosowania w budownictwie Stal spajalna EPSTAL = gat. B500SP Granica plastyczności = 500 MPa Podwyższona ciągliwość Strona 12

13 Zalety stali EPSTAL wysoka CIĄGLIWOŚĆ klasac wg Eurokodu2 wysoka WYTRZYMAŁOŚĆ klasa AIIN wg PN-B-03264:2002 Strona 13

14 Zalety stali EPSTAL Pozytywna opinia Instytutu Badawczego Dróg i Mostów na temat stali B500SP: Stal zbrojeniowa gatunku B500SP jest przeznaczona do zbrojenia konstrukcji żelbetowych według zasad określonych w PN-91/S10042 dla stali A-IIIN. Stal zbrojeniowa gatunku B500SP jest zaliczana do stali tzw. klasy 500 i posiada parametry wytrzymałościowe takie same jak najbardziej popularne na rynku gatunki BSt500S czy RB500W, jednocześnie przewyższa je pod względem wydłużalności. Strona 14

15 Zalety stali EPSTAL Pozytywna opinia Instytutu Techniki Budowlanej na temat stali EPSTAL: Usytuowanie napisu EPSTAL na pręcie i jego geometria nie wpływają na pracę zakotwienia pręta w betonie pod obciążeniem obliczeniowym. Zasady projektowania, wykonywania i konstruowania zbrojenia z prętów z napisem EPSTAL są takie same jak dla prętów klasy A-IIIN wg PN-B-03264:2002. Pręty z napisem EPSTAL mogą zastępować pręty ze stali RB500W oraz BSt500S. Strona 15

16 Zalety stali EPSTAL - odporność na obciążenia statyczne i dynamiczne Badanie cykliczne Naprzemienne ściskanie i rozciąganie próbki Częstotliwość: 0,5 3,0 Hz Minimalna liczba cykli obciążeń: 3 Badanie zmęczeniowe Rozciąganie próbki ze zmienną siłą osiową Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa Częstotliwość maksymalna: 200 Hz Minimalna liczba cykli obciążeń: Strona 16 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

17 Zalety stali EPSTAL -łatwiejsza identyfikacjapoprzez napis nawalcowany na każdym pręcie Strona 17

18 Zalety stali EPSTAL - pełna spajalność Spełnia warunek C eq 0,50% Dodatkowprzeprowadzono badanie spajalności w Instytucie Spawalnictwa w Gliwicach. Celem badań było wykonanie i zbadanie złączy nakładkowych spawanych elektrodą otuloną i metodą MAG oraz złączy zgrzewanych rezystancyjnie na krzyż. Zakres badań obejmował: próbę statycznego rozciągania, próbę ścinania i próbę odginania. Strona 18

19 Zalety stali EPSTAL - dobra przyczepność do betonu Spełnia wymagania normowe dotyczące względnego pola powierzchni żeber f R Dodatkowo przeprowadzono badania przyczepności w Instytucie Techniki Budowlanej. Polegały one na wyrywaniu prętów zbrojeniowych z kostek betonowych (tzw. badania pull-out). Przebadano przyczepność na odcinkach: - z samym użebrowaniem -z napisem EPSTAL Strona 19

20 Zalety stali EPSTAL - łatwa dostępność Stal EPSTAL jest produkowana przez wszystkich polskich producentów stali zbrojeniowej: Celsa Huta Ostrowiec Sp. z o.o. CMCPolandSp.zo.o. ArcelorMittal Warszawa Sp. z o.o. Strona 20

21 Własności wytrzymałościowo-odkształceniowe PN-H-93220:2006 Parametr Opis Wartość R e Charakterystyczna granica plastyczności (f yk ) 500 [MPa] R m /R e Stosunek charakterystycznej wytrzymałości na rozciąganie do granicyplastyczności (f tk /f yk ) 1,15 1,35 [-] A gt Wydłużenie pod największym obciążeniem (ε uk ) 8 [%] Klasa A-IIIN wg PN-B-03264:2002 Klasa C wg Eurokodu 2 (wysoka ciągliwość) f tk /f yk : 1,15 1,35 ε uk 7,5% Strona 21 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

22 Własności wytrzymałościowo-odkształceniowe Normy budowlane Eurokod 2 Normy hutnicze PN-H-93220:2006 f yk, f 0,2k f tk ε uk R e R m A gt Właściwości danego pręta stosowanego w konstrukcji Wartości określane na podstawie długoterminowej kontroli produkcji Strona 22 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

23 Rozkład własności - R e Strona 23 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

24 Rozkład własności - R m Strona 24 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

25 Rozkład własności - A gt Strona 25 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

26 Wykres σ-ε dla jednej próbki Strona 26 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

27 Wykresy σ-ε dla 15 próbek 8% 500 MPa Strona 27 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

28 Odporność na obciążenia dynamiczne Badanie cykliczne Naprzemienne ściskanie i rozciąganie próbki Częstotliwość: 0,5 3,0 Hz Minimalna liczba cykli obciążeń: 3 Strona 28 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

29 Odporność na obciążenia dynamiczne Badanie zmęczeniowe Rozciąganie próbki ze zmienną siłą osiową Maksymalne naprężenie: σ max = 300 MPa Amplituda: 150 MPa Częstotliwość maksymalna: 200 Hz Minimalna liczba cykli obciążeń: Strona 29 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

30 Zastosowanie stali EPSTAL Wszystkie konstrukcje żelbetowe, a w szczególności: konstrukcje mostowe, konstrukcje posadowione na obszarach górniczych i sejsmicznych, konstrukcje szczególnie odpowiedzialne, inne konstrukcje narażone na obciążenia dynamiczne i wielokrotnie zmienne. Strona 30

31 STWiORB dla robót mostowych SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH (STWiORB) Zbrojenie betonu stalą gatunku B500SP-EPSTAL Dokument przetargowy i kontraktowy w zamówieniach publicznych. Wymagania materiałowe i technologiczne dla wykonania i odbioru robót budowlanych związanych z przygotowaniem i montażem zbrojenia w elementach betonowych. Do pobrania bezpłatnie ze strony Strona 31 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

32 Charakterystyka znakowania stali zbrojeniowej w kontekście identyfikacji źródła pochodzenia towaru Strona 32

33 Rozpoznanie gatunku stali poprzez wzór użebrowania Gatunek B500SP Gatunek B500SP - walcówka Dokument odniesienia: norma PN-H-93220:2006, Aprobaty Techniczne Strona 33

34 Znakowanie trwałe producenta wg PN-EN 10080:2007 Identyfikacja wytwórcy Każda stal zbrojeniowa powinna mieć na jednym z rzędów żeber lub wgnieceń oznakowanie identyfikujące zakład. Oznakowanie to powinno być powtarzane w odstępach nie większych niż 1,5 m. Oznakowanie powinno składać się z: a) symbolu oznaczającego początek znakowania, b) numerycznego systemu identyfikującego wytwórcę, składającego się w numeru kraju pochodzenia i numeru zakładu. Strona 34

35 Znakowanie trwałe producenta wg PN-EN 10080:2007 Celsa Huta Ostrowiec Sp. z o.o. ArcelorMittal Warszawa Sp. z o.o. CMC Zawiercie S.A. Strona 35

36 Dodatkowe znakowanie trwałe Strona 36

37 Publikacje CPJS NOWOŚĆ Strona 37 EPSTAL - stal zbrojeniowa o wysokiej ciągliwości

38 Strona internetowa Strona 38

39 Dziękuję za uwagę
