1 ComfoAir 350 Rekuperatory domowe Instrukcja obsługi dla użytkownika 1

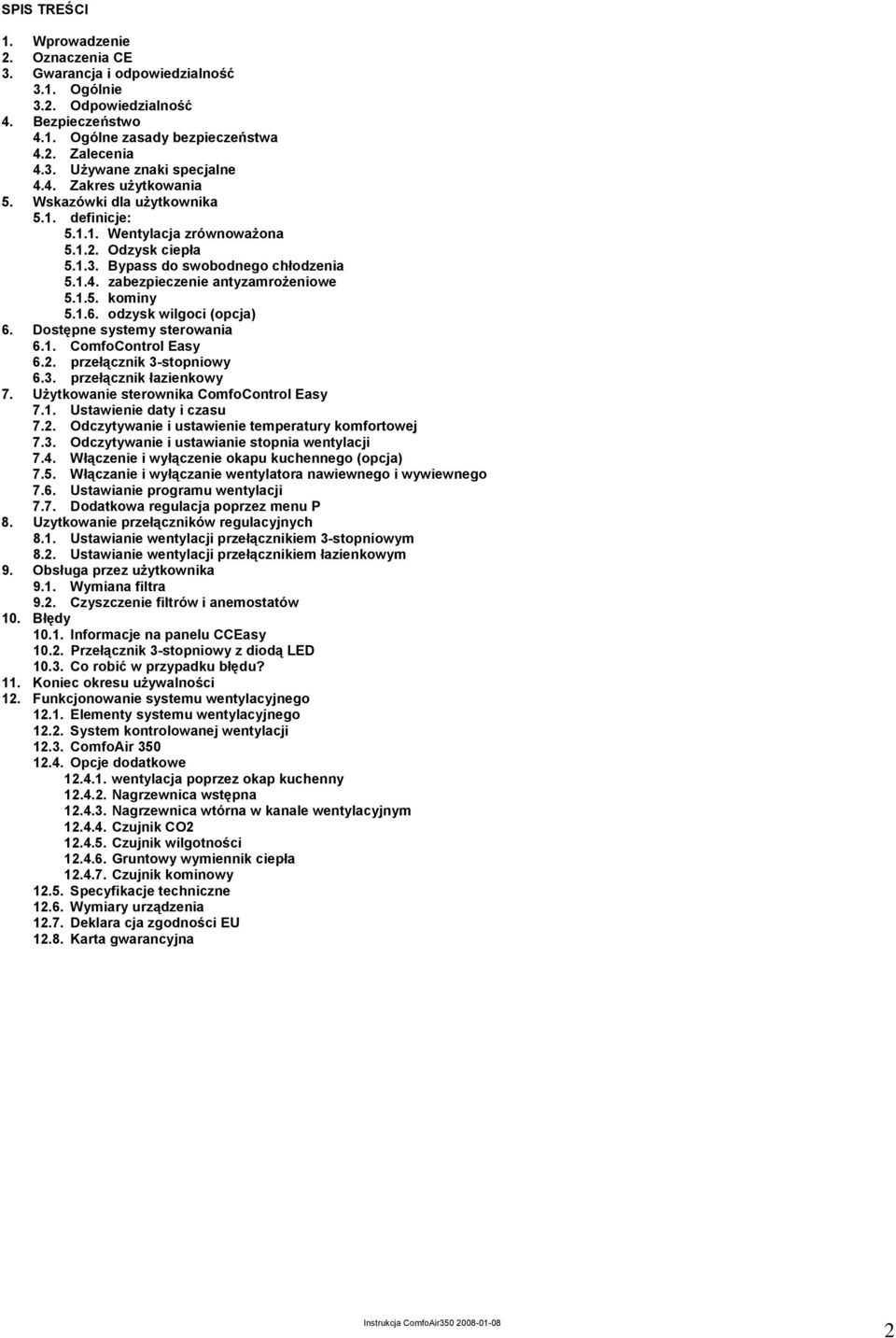

2 SPIS TREŚCI 1. Wprowadzenie 2. Oznaczenia CE 3. Gwarancja i odpowiedzialność 3.1. Ogólnie 3.2. Odpowiedzialność 4. Bezpieczeństwo 4.1. Ogólne zasady bezpieczeństwa 4.2. Zalecenia 4.3. Używane znaki specjalne 4.4. Zakres użytkowania 5. Wskazówki dla użytkownika 5.1. definicje: Wentylacja zrównoważona Odzysk ciepła Bypass do swobodnego chłodzenia zabezpieczenie antyzamrożeniowe kominy odzysk wilgoci (opcja) 6. Dostępne systemy sterowania 6.1. ComfoControl Easy 6.2. przełącznik 3-stopniowy 6.3. przełącznik łazienkowy 7. Użytkowanie sterownika ComfoControl Easy 7.1. Ustawienie daty i czasu 7.2. Odczytywanie i ustawienie temperatury komfortowej 7.3. Odczytywanie i ustawianie stopnia wentylacji 7.4. Włączenie i wyłączenie okapu kuchennego (opcja) 7.5. Włączanie i wyłączanie wentylatora nawiewnego i wywiewnego 7.6. Ustawianie programu wentylacji 7.7. Dodatkowa regulacja poprzez menu P 8. Uzytkowanie przełączników regulacyjnych 8.1. Ustawianie wentylacji przełącznikiem 3-stopniowym 8.2. Ustawianie wentylacji przełącznikiem łazienkowym 9. Obsługa przez użytkownika 9.1. Wymiana filtra 9.2. Czyszczenie filtrów i anemostatów 10. Błędy Informacje na panelu CCEasy Przełącznik 3-stopniowy z diodą LED Co robić w przypadku błędu? 11. Koniec okresu używalności 12. Funkcjonowanie systemu wentylacyjnego Elementy systemu wentylacyjnego System kontrolowanej wentylacji ComfoAir Opcje dodatkowe wentylacja poprzez okap kuchenny Nagrzewnica wstępna Nagrzewnica wtórna w kanale wentylacyjnym Czujnik CO Czujnik wilgotności Gruntowy wymiennik ciepła Czujnik kominowy Specyfikacje techniczne Wymiary urządzenia Deklara cja zgodności EU Karta gwarancyjna 2

3 1. Wprowadzenie Gratulacje! Staliście się Państwo posiadaczami doskonałego rekuperatora serii ComfoAir350 firmy StorkAir. Instrukcja niniejsza zawiera wskazówki dotyczące montażu jak i obsługi rekuperatora serii ComfoAir350. Należy dokładnie zapoznać się z niniejszą dokumentacją przed uruchomieniem rekuperatora! Instrukcja ta zawiera wszelkie informacje, pomocne przy montażu i obsłudze rekuperatora. Służy również jako podręcznik i notes dotyczący czynności serwisowych, dzięki czemu mogą być one realizowane w odpowiedzialny i prawidłowy sposób. Z pomocą niniejszej instrukcji zapoznacie się Państwo z obsługą Państwa nowego rekuperatora. W razie awarii zalecamy natychmiast zwrócić się do firmy, która instalowała Państwu urządzenie. Informacje dla uzytkownika znajdują się w rozdziałach 1-12 Informacje dla instalatora znajdują się w rozdziale 13 Urządzenie jest poddawane ciągłym ulepszeniom i zmianom rozwojowym, dlatego może okazać się, iż Państwa urządzenie będzie nieznacznie odbiegać od przedstawionego w niniejszej dokumentacji opisu. Życzymy Państwu dużo radości i zadowolenia z Państwa rekuperatora ComfoAir350. UWAGA: Niniejsza instrukcja obsługi została stworzona z wyjątkową dokładnością, nie stanowi jednak podstawy do jakichkolwiek ewentualnych roszczeń. Producentowi przysługuje prawo do stałej częściowej lub całkowitej modyfikacji treści tej instrukcji. 2. Oznaczenie CE: Urządzenie nosi nazwę ComfoAir 350. Rok produkcji znajduje się na tabliczce znamionowej umieszczonej na obudowie urządzenia. Rys Tabliczka znamionowa. 3. Gwarancja i odpowiedzialność 3.1. Ogólnie Zasady sprzedaży, montażu i gwarancji dotyczące rekuperatorów serii ComfoAir 350 opisane są w dokumencie Ogólne warunki handlowe w jego obecnie obowiązującym brzmieniu. Dokument dostępny jest w siedzibie J.E.Storkair w Zwolle, Holandia. Producent udziela pełnej, 12-miesięcznej gwarancji na rekuperator G90/91, począwszy od daty instalacji. Okres gwarancyjny zaczyna się w chwili instalacji i uruchomienia urządzenia, jednak nie później niż miesiąc po dacie dostawy/zakupu. W takim wypadku okres gwarancji rozpoczyna się 30 dni po dacie zakupu. Importer/dystrybutor może udzielić gwarancji przedłużonej zgodnie z lokalnymi Warunkami Gwarancji zawartymi na Karcie Gwarancyjnej. Gwarancja dotyczy ewentualnej wymiany części urządzenia, nie dotyczy ona natomiast świadczenia usług. Gwarancja obowiązuje wyłącznie w przypadku dokonania instalacji zgodnie z naszymi zaleceniami przez autoryzowanego i przeszkolonego instalatora, co zostaje każdorazowo 3

4 potwierdzone odpowiednim protokołem odbioru oraz pieczęcią na karcie gwarancyjnej. Montaż urządzenia przez osoby nieupoważnione powoduje automatyczną utratę gwarancji Odpowiedzialność Rekuperator serii ComfoAir350 został opracowany do zastosowań w wentylacji nawiewno-wywiewnej budownictwa jedno- i wielorodzinnego. Stosowanie rekuperatora w celach innych niż wskazane powyżej traktowane jest jako użytkowanie niezgodnie z zaleceniami producenta i może prowadzić do uszkodzenia rekuperatora lub powstania szkód w jego otoczeniu. Za szkody wynikłe z tego tytułu producent nie ponosi odpowiedzialności. Producent nie ponosi odpowiedzialności za szkody spowodowane: - Nieprzestrzeganiem zaleceń montażowych, bezpieczeństwa, obsługi i konserwacji zawartych w niniejszej instrukcji. - Użytkowanie materiałów innych niż oryginalnie dostarczane przez producenta. Za ewentualne błędy oraz szkody wynikające z błędnie wykonanej instalacji wentylacyjnej odpowiedzialność ponosi firma instalatorska. - Użytkowaniem rekuperatora bez filtra lub z silnie zanieczyszczonymi filtrami. - Normalnym zużyciem materiałów w trakcie użytkowania. - Przeróbkami instalacji wentylacyjnej wykonywanymi przez osoby nieupoważnione. - Korzystaniem z urządzenia podłączonego do instalacji nie posiadającej dokumentacji technicznej - Korzystaniem z urządzenia podłączonego do instalacji wykonanej w całości z przewodów elastycznych. Instalacja wentylacyjna wykonana być musi z przewodów sztywnych, zalecamy użycie przewodów sztywnych opisanych na stronie Dopuszczalne jest stosowanie nie więcej niż 25% przewodów elastycznych w instalacjach wentylacyjnych w jakich instalowane są rekuperatory J.E.Storkair. Szczegóły techniczne dotyczące sposobu wykonania instalacji znajdują się w siedzibie 4. Bezpieczeństwo 4.1. Ogólne zasady bezpieczeństwa Należy zawsze przestrzegać zasad bezpieczeństwa zawartych w niniejszej instrukcji. Nieprzestrzeganie ich może doprowadzić do zagrożenia osobistego lub do uszkodzenia urządzenia lub instalacji. Montaż instalacji wentylacyjnej oraz rekuperatorów serii ComfoAir350 powinien odbywać się zgodnie z przepisami dotyczącymi wentylacji pomieszczeń mieszkalnych oraz zgodnie z ogólnymi przepisami budowlanymi, przepisami dotyczącymi zasilania, jak również normami instalacyjnymi oraz BHP. Montaż oraz uruchomienie urządzenia może zostać wykonane jedynie przez przeszkolonego, koncesjonowanego instalatora posiadającego odpowiednie uprawnienia. Należy bezwzględnie przestrzegać opisanych w niniejszej instrukcji zaleceń dotyczących bezpieczeństwa, ostrzeżeń, uwag i przepisów. Instrukcję należy przechowywać stale w pobliżu urządzenia. Należy bezwzględnie przestrzegać zasad dotyczących okresowego czyszczenia lub wymiany filtrów, jak również zasad czyszczenia anemostatów nawiewnych i wywiewnych. Należy regularnie kontrolować funkcje bezpieczeństwa pod kątem ich sprawności działania. Specyfikacje zawarte w tym dokumencie nie mogą być zmieniane przez instalatora bądź użytkownika. Niedopuszczalne są jakiekolwiek przeróbki urządzeń typu ComfoAir350! Urządzenie może zostać podłączone wyłącznie do źródła prądu zmiennego! 4.2. Obowiązujące zasady i środki bezpieczeństwa Dotykanie przekładni i łopatek wentylatora ręką jest zabronione. Dlatego urządzenie powinno zostać połączone z odpowiednim systemem kanałów wentylacyjnych. Minimalna długość przewodu wynosi 900mm. Otwarcie urządzenia bez odpowiednich narzędzi nie jest możliwe. Aby zapewnić sobie prawo do ewentualnych roszczeń z tytułu gwarancji, oraz aby zapewnić bezawaryjną wieloletnią pracę urządzenia, zalecamy bezwzględnie zawarcie umowy serwisowej z koncesjonowanym przedstawicielem StorkAir. Montaż urządzenia w instalacji wykonanej niezgodnie z obowiązującymi przepisami lub w instalacji wykonanej przez osoby bez odpowiednich kwalifikacji powoduje utratę gwarancji oraz brak możliwości wysuwania jakichkolwiek roszczeń w stosunku do producenta oraz jego przedstawicieli. 4

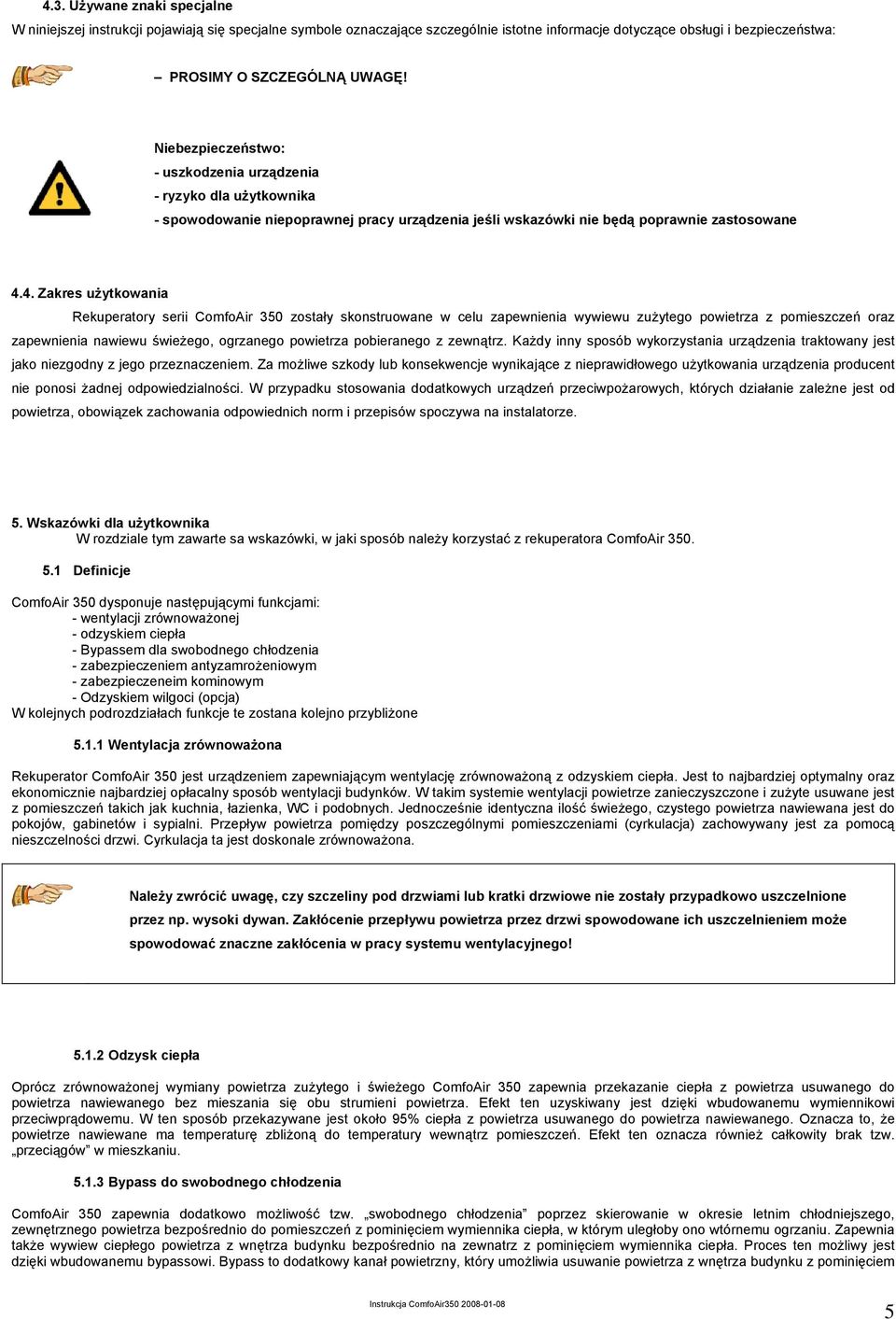

5 4.3. Używane znaki specjalne W niniejszej instrukcji pojawiają się specjalne symbole oznaczające szczególnie istotne informacje dotyczące obsługi i bezpieczeństwa: PROSIMY O SZCZEGÓLNĄ UWAGĘ! Niebezpieczeństwo: - uszkodzenia urządzenia - ryzyko dla użytkownika - spowodowanie niepoprawnej pracy urządzenia jeśli wskazówki nie będą poprawnie zastosowane 4.4. Zakres użytkowania Rekuperatory serii ComfoAir 350 zostały skonstruowane w celu zapewnienia wywiewu zużytego powietrza z pomieszczeń oraz zapewnienia nawiewu świeżego, ogrzanego powietrza pobieranego z zewnątrz. Każdy inny sposób wykorzystania urządzenia traktowany jest jako niezgodny z jego przeznaczeniem. Za możliwe szkody lub konsekwencje wynikające z nieprawidłowego użytkowania urządzenia producent nie ponosi żadnej odpowiedzialności. W przypadku stosowania dodatkowych urządzeń przeciwpożarowych, których działanie zależne jest od powietrza, obowiązek zachowania odpowiednich norm i przepisów spoczywa na instalatorze. 5. Wskazówki dla użytkownika W rozdziale tym zawarte sa wskazówki, w jaki sposób należy korzystać z rekuperatora ComfoAir Definicje ComfoAir 350 dysponuje następującymi funkcjami: - wentylacji zrównoważonej - odzyskiem ciepła - Bypassem dla swobodnego chłodzenia - zabezpieczeniem antyzamrożeniowym - zabezpieczeneim kominowym - Odzyskiem wilgoci (opcja) W kolejnych podrozdziałach funkcje te zostana kolejno przybliżone Wentylacja zrównoważona Rekuperator ComfoAir 350 jest urządzeniem zapewniającym wentylację zrównoważoną z odzyskiem ciepła. Jest to najbardziej optymalny oraz ekonomicznie najbardziej opłacalny sposób wentylacji budynków. W takim systemie wentylacji powietrze zanieczyszczone i zużyte usuwane jest z pomieszczeń takich jak kuchnia, łazienka, WC i podobnych. Jednocześnie identyczna ilość świeżego, czystego powietrza nawiewana jest do pokojów, gabinetów i sypialni. Przepływ powietrza pomiędzy poszczególnymi pomieszczeniami (cyrkulacja) zachowywany jest za pomocą nieszczelności drzwi. Cyrkulacja ta jest doskonale zrównoważona. Należy zwrócić uwagę, czy szczeliny pod drzwiami lub kratki drzwiowe nie zostały przypadkowo uszczelnione przez np. wysoki dywan. Zakłócenie przepływu powietrza przez drzwi spowodowane ich uszczelnieniem może spowodować znaczne zakłócenia w pracy systemu wentylacyjnego! Odzysk ciepła Oprócz zrównoważonej wymiany powietrza zużytego i świeżego ComfoAir 350 zapewnia przekazanie ciepła z powietrza usuwanego do powietrza nawiewanego bez mieszania się obu strumieni powietrza. Efekt ten uzyskiwany jest dzięki wbudowanemu wymiennikowi przeciwprądowemu. W ten sposób przekazywane jest około 95% ciepła z powietrza usuwanego do powietrza nawiewanego. Oznacza to, że powietrze nawiewane ma temperaturę zbliżoną do temperatury wewnątrz pomieszczeń. Efekt ten oznacza również całkowity brak tzw. przeciągów w mieszkaniu Bypass do swobodnego chłodzenia ComfoAir 350 zapewnia dodatkowo możliwość tzw. swobodnego chłodzenia poprzez skierowanie w okresie letnim chłodniejszego, zewnętrznego powietrza bezpośrednio do pomieszczeń z pominięciem wymiennika ciepła, w którym uległoby ono wtórnemu ogrzaniu. Zapewnia także wywiew ciepłego powietrza z wnętrza budynku bezpośrednio na zewnatrz z pominięciem wymiennika ciepła. Proces ten możliwy jest dzięki wbudowanemu bypassowi. Bypass to dodatkowy kanał powietrzny, który umożliwia usuwanie powietrza z wnętrza budynku z pominięciem 5

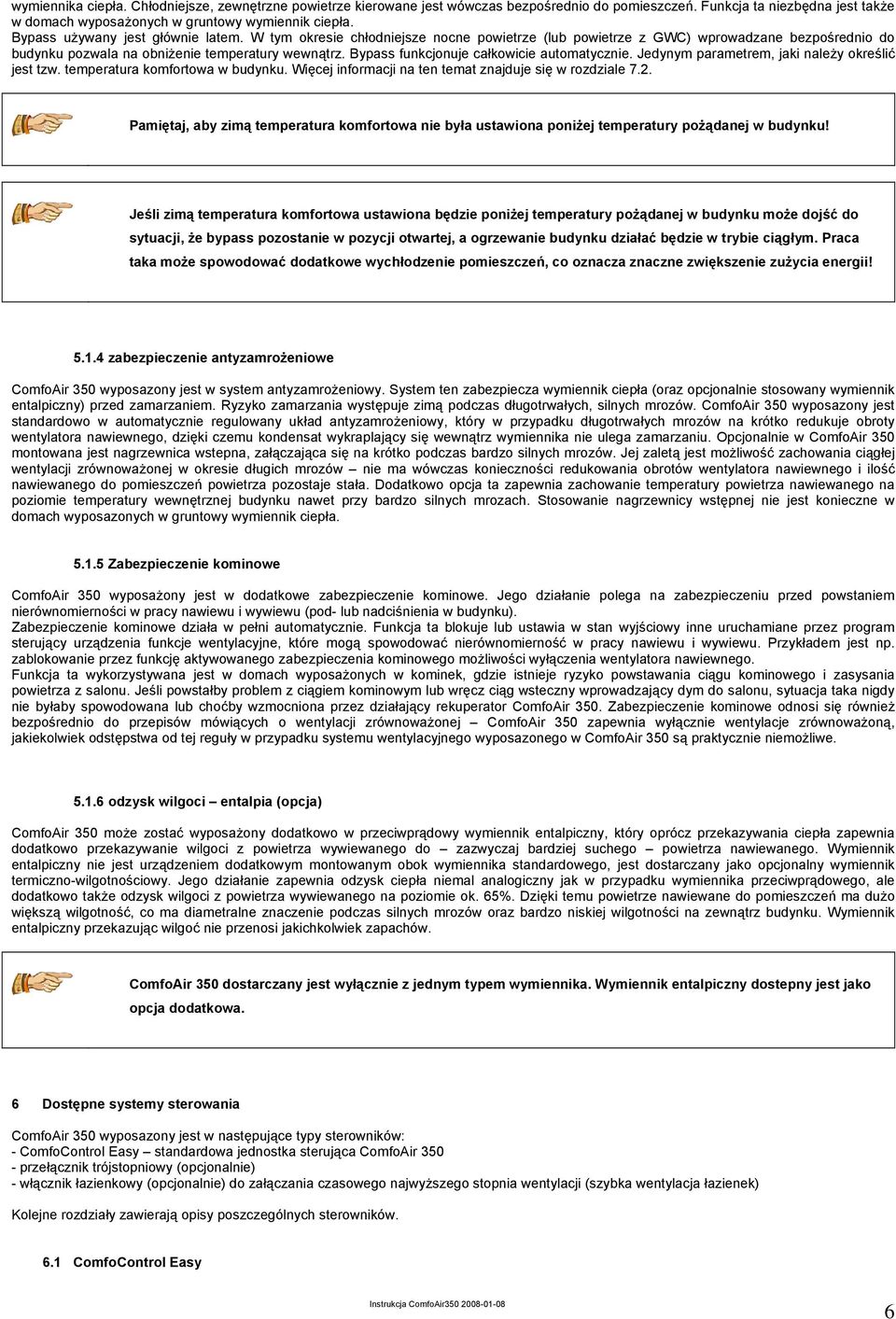

6 wymiennika ciepła. Chłodniejsze, zewnętrzne powietrze kierowane jest wówczas bezpośrednio do pomieszczeń. Funkcja ta niezbędna jest także w domach wyposażonych w gruntowy wymiennik ciepła. Bypass używany jest głównie latem. W tym okresie chłodniejsze nocne powietrze (lub powietrze z GWC) wprowadzane bezpośrednio do budynku pozwala na obniżenie temperatury wewnątrz. Bypass funkcjonuje całkowicie automatycznie. Jedynym parametrem, jaki należy określić jest tzw. temperatura komfortowa w budynku. Więcej informacji na ten temat znajduje się w rozdziale 7.2. Pamiętaj, aby zimą temperatura komfortowa nie była ustawiona poniżej temperatury pożądanej w budynku! Jeśli zimą temperatura komfortowa ustawiona będzie poniżej temperatury pożądanej w budynku może dojść do sytuacji, że bypass pozostanie w pozycji otwartej, a ogrzewanie budynku działać będzie w trybie ciągłym. Praca taka może spowodować dodatkowe wychłodzenie pomieszczeń, co oznacza znaczne zwiększenie zużycia energii! zabezpieczenie antyzamrożeniowe ComfoAir 350 wyposazony jest w system antyzamrożeniowy. System ten zabezpiecza wymiennik ciepła (oraz opcjonalnie stosowany wymiennik entalpiczny) przed zamarzaniem. Ryzyko zamarzania występuje zimą podczas długotrwałych, silnych mrozów. ComfoAir 350 wyposazony jest standardowo w automatycznie regulowany układ antyzamrożeniowy, który w przypadku długotrwałych mrozów na krótko redukuje obroty wentylatora nawiewnego, dzięki czemu kondensat wykraplający się wewnątrz wymiennika nie ulega zamarzaniu. Opcjonalnie w ComfoAir 350 montowana jest nagrzewnica wstepna, załączająca się na krótko podczas bardzo silnych mrozów. Jej zaletą jest możliwość zachowania ciągłej wentylacji zrównoważonej w okresie długich mrozów nie ma wówczas konieczności redukowania obrotów wentylatora nawiewnego i ilość nawiewanego do pomieszczeń powietrza pozostaje stała. Dodatkowo opcja ta zapewnia zachowanie temperatury powietrza nawiewanego na poziomie temperatury wewnętrznej budynku nawet przy bardzo silnych mrozach. Stosowanie nagrzewnicy wstępnej nie jest konieczne w domach wyposazonych w gruntowy wymiennik ciepła Zabezpieczenie kominowe ComfoAir 350 wyposażony jest w dodatkowe zabezpieczenie kominowe. Jego działanie polega na zabezpieczeniu przed powstaniem nierównomierności w pracy nawiewu i wywiewu (pod- lub nadciśnienia w budynku). Zabezpieczenie kominowe działa w pełni automatycznie. Funkcja ta blokuje lub ustawia w stan wyjściowy inne uruchamiane przez program sterujący urządzenia funkcje wentylacyjne, które mogą spowodować nierównomierność w pracy nawiewu i wywiewu. Przykładem jest np. zablokowanie przez funkcję aktywowanego zabezpieczenia kominowego możliwości wyłączenia wentylatora nawiewnego. Funkcja ta wykorzystywana jest w domach wyposażonych w kominek, gdzie istnieje ryzyko powstawania ciągu kominowego i zasysania powietrza z salonu. Jeśli powstałby problem z ciągiem kominowym lub wręcz ciąg wsteczny wprowadzający dym do salonu, sytuacja taka nigdy nie byłaby spowodowana lub choćby wzmocniona przez działający rekuperator ComfoAir 350. Zabezpieczenie kominowe odnosi się również bezpośrednio do przepisów mówiących o wentylacji zrównoważonej ComfoAir 350 zapewnia wyłącznie wentylacje zrównoważoną, jakiekolwiek odstępstwa od tej reguły w przypadku systemu wentylacyjnego wyposazonego w ComfoAir 350 są praktycznie niemożliwe odzysk wilgoci entalpia (opcja) ComfoAir 350 może zostać wyposażony dodatkowo w przeciwprądowy wymiennik entalpiczny, który oprócz przekazywania ciepła zapewnia dodatkowo przekazywanie wilgoci z powietrza wywiewanego do zazwyczaj bardziej suchego powietrza nawiewanego. Wymiennik entalpiczny nie jest urządzeniem dodatkowym montowanym obok wymiennika standardowego, jest dostarczany jako opcjonalny wymiennik termiczno-wilgotnościowy. Jego działanie zapewnia odzysk ciepła niemal analogiczny jak w przypadku wymiennika przeciwprądowego, ale dodatkowo także odzysk wilgoci z powietrza wywiewanego na poziomie ok. 65%. Dzięki temu powietrze nawiewane do pomieszczeń ma dużo większą wilgotność, co ma diametralne znaczenie podczas silnych mrozów oraz bardzo niskiej wilgotności na zewnątrz budynku. Wymiennik entalpiczny przekazując wilgoć nie przenosi jakichkolwiek zapachów. ComfoAir 350 dostarczany jest wyłącznie z jednym typem wymiennika. Wymiennik entalpiczny dostepny jest jako opcja dodatkowa. 6 Dostępne systemy sterowania ComfoAir 350 wyposazony jest w następujące typy sterowników: - ComfoControl Easy standardowa jednostka sterująca ComfoAir przełącznik trójstopniowy (opcjonalnie) - włącznik łazienkowy (opcjonalnie) do załączania czasowego najwyższego stopnia wentylacji (szybka wentylacja łazienek) Kolejne rozdziały zawierają opisy poszczególnych sterowników. 6.1 ComfoControl Easy 6

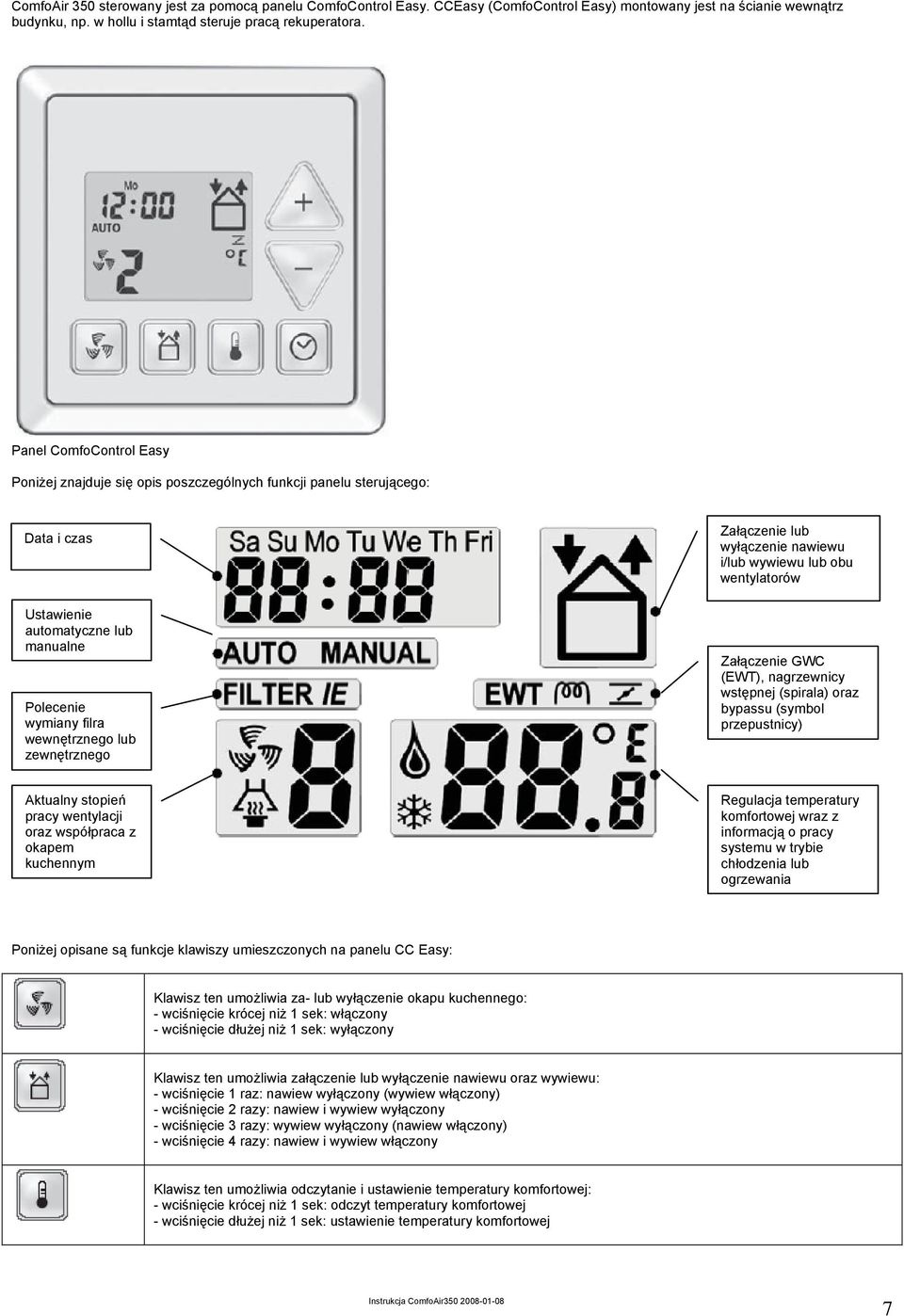

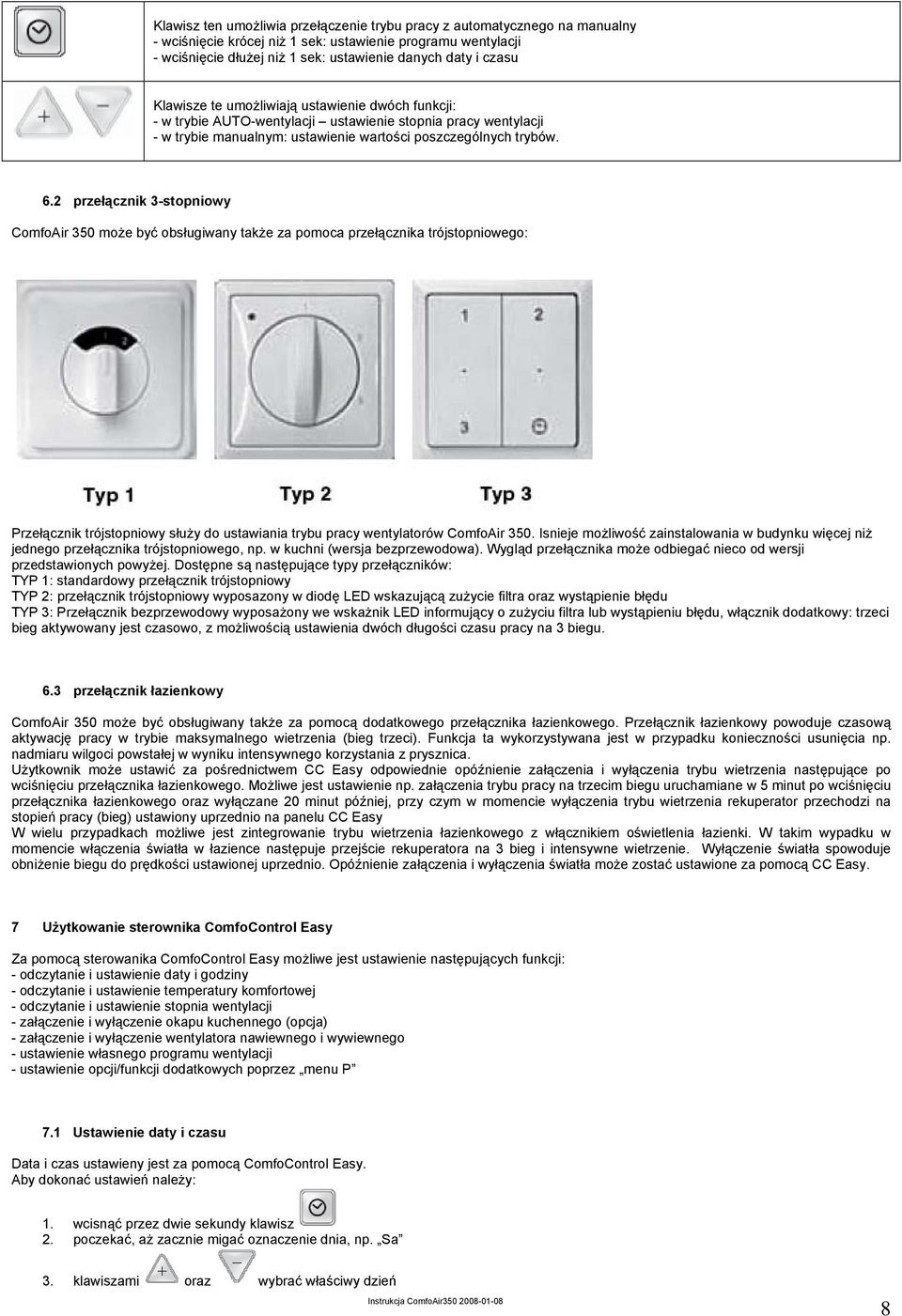

7 ComfoAir 350 sterowany jest za pomocą panelu ComfoControl Easy. CCEasy (ComfoControl Easy) montowany jest na ścianie wewnątrz budynku, np. w hollu i stamtąd steruje pracą rekuperatora. Panel ComfoControl Easy Poniżej znajduje się opis poszczególnych funkcji panelu sterującego: Data i czas Ustawienie automatyczne lub manualne Polecenie wymiany filra wewnętrznego lub zewnętrznego Załączenie lub wyłączenie nawiewu i/lub wywiewu lub obu wentylatorów Załączenie GWC (EWT), nagrzewnicy wstępnej (spirala) oraz bypassu (symbol przepustnicy) Aktualny stopień pracy wentylacji oraz współpraca z okapem kuchennym Regulacja temperatury komfortowej wraz z informacją o pracy systemu w trybie chłodzenia lub ogrzewania Poniżej opisane są funkcje klawiszy umieszczonych na panelu CC Easy: Klawisz ten umożliwia za- lub wyłączenie okapu kuchennego: - wciśnięcie krócej niż 1 sek: włączony - wciśnięcie dłużej niż 1 sek: wyłączony Klawisz ten umożliwia załączenie lub wyłączenie nawiewu oraz wywiewu: - wciśnięcie 1 raz: nawiew wyłączony (wywiew włączony) - wciśnięcie 2 razy: nawiew i wywiew wyłączony - wciśnięcie 3 razy: wywiew wyłączony (nawiew włączony) - wciśnięcie 4 razy: nawiew i wywiew włączony Klawisz ten umożliwia odczytanie i ustawienie temperatury komfortowej: - wciśnięcie krócej niż 1 sek: odczyt temperatury komfortowej - wciśnięcie dłużej niż 1 sek: ustawienie temperatury komfortowej 7

8 Klawisz ten umożliwia przełączenie trybu pracy z automatycznego na manualny - wciśnięcie krócej niż 1 sek: ustawienie programu wentylacji - wciśnięcie dłużej niż 1 sek: ustawienie danych daty i czasu Klawisze te umożliwiają ustawienie dwóch funkcji: - w trybie AUTO-wentylacji ustawienie stopnia pracy wentylacji - w trybie manualnym: ustawienie wartości poszczególnych trybów. 6.2 przełącznik 3-stopniowy ComfoAir 350 może być obsługiwany także za pomoca przełącznika trójstopniowego: Przełącznik trójstopniowy służy do ustawiania trybu pracy wentylatorów ComfoAir 350. Isnieje możliwość zainstalowania w budynku więcej niż jednego przełącznika trójstopniowego, np. w kuchni (wersja bezprzewodowa). Wygląd przełącznika może odbiegać nieco od wersji przedstawionych powyżej. Dostępne są następujące typy przełączników: TYP 1: standardowy przełącznik trójstopniowy TYP 2: przełącznik trójstopniowy wyposazony w diodę LED wskazującą zużycie filtra oraz wystąpienie błędu TYP 3: Przełącznik bezprzewodowy wyposażony we wskażnik LED informujący o zużyciu filtra lub wystąpieniu błędu, włącznik dodatkowy: trzeci bieg aktywowany jest czasowo, z możliwością ustawienia dwóch długości czasu pracy na 3 biegu. 6.3 przełącznik łazienkowy ComfoAir 350 może być obsługiwany także za pomocą dodatkowego przełącznika łazienkowego. Przełącznik łazienkowy powoduje czasową aktywację pracy w trybie maksymalnego wietrzenia (bieg trzeci). Funkcja ta wykorzystywana jest w przypadku konieczności usunięcia np. nadmiaru wilgoci powstałej w wyniku intensywnego korzystania z prysznica. Użytkownik może ustawić za pośrednictwem CC Easy odpowiednie opóźnienie załączenia i wyłączenia trybu wietrzenia następujące po wciśnięciu przełącznika łazienkowego. Możliwe jest ustawienie np. załączenia trybu pracy na trzecim biegu uruchamiane w 5 minut po wciśnięciu przełącznika łazienkowego oraz wyłączane 20 minut później, przy czym w momencie wyłączenia trybu wietrzenia rekuperator przechodzi na stopień pracy (bieg) ustawiony uprzednio na panelu CC Easy W wielu przypadkach możliwe jest zintegrowanie trybu wietrzenia łazienkowego z włącznikiem oświetlenia łazienki. W takim wypadku w momencie włączenia światła w łazience następuje przejście rekuperatora na 3 bieg i intensywne wietrzenie. Wyłączenie światła spowoduje obniżenie biegu do prędkości ustawionej uprzednio. Opóźnienie załączenia i wyłączenia światła może zostać ustawione za pomocą CC Easy. 7 Użytkowanie sterownika ComfoControl Easy Za pomocą sterowanika ComfoControl Easy możliwe jest ustawienie następujących funkcji: - odczytanie i ustawienie daty i godziny - odczytanie i ustawienie temperatury komfortowej - odczytanie i ustawienie stopnia wentylacji - załączenie i wyłączenie okapu kuchennego (opcja) - załączenie i wyłączenie wentylatora nawiewnego i wywiewnego - ustawienie własnego programu wentylacji - ustawienie opcji/funkcji dodatkowych poprzez menu P 7.1 Ustawienie daty i czasu Data i czas ustawieny jest za pomocą ComfoControl Easy. Aby dokonać ustawień należy: 1. wcisnąć przez dwie sekundy klawisz 2. poczekać, aż zacznie migać oznaczenie dnia, np. Sa 3. klawiszami oraz wybrać właściwy dzień 8

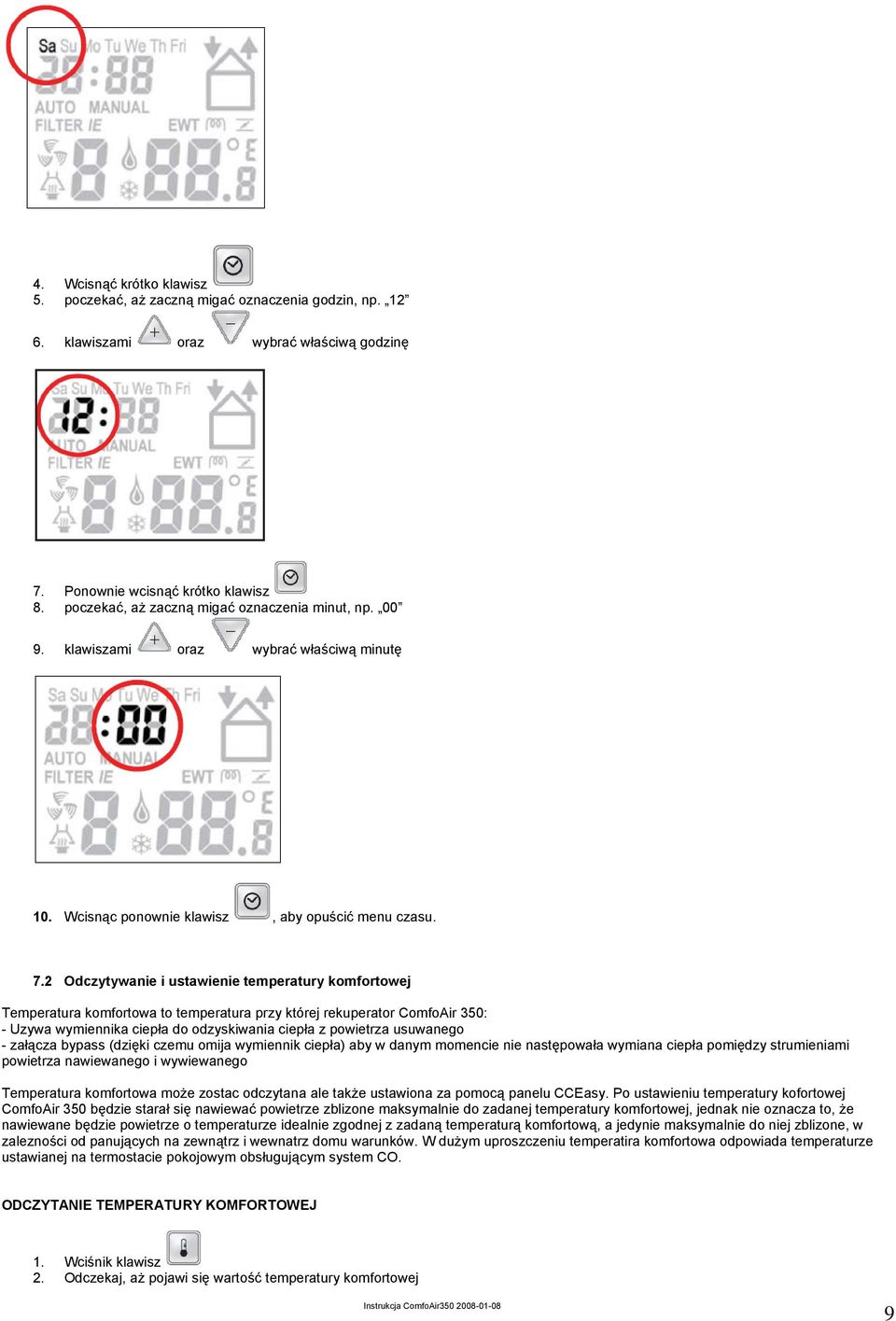

9 4. Wcisnąć krótko klawisz 5. poczekać, aż zaczną migać oznaczenia godzin, np klawiszami oraz wybrać właściwą godzinę 7. Ponownie wcisnąć krótko klawisz 8. poczekać, aż zaczną migać oznaczenia minut, np klawiszami oraz wybrać właściwą minutę 10. Wcisnąc ponownie klawisz, aby opuścić menu czasu. 7.2 Odczytywanie i ustawienie temperatury komfortowej Temperatura komfortowa to temperatura przy której rekuperator ComfoAir 350: - Uzywa wymiennika ciepła do odzyskiwania ciepła z powietrza usuwanego - załącza bypass (dzięki czemu omija wymiennik ciepła) aby w danym momencie nie następowała wymiana ciepła pomiędzy strumieniami powietrza nawiewanego i wywiewanego Temperatura komfortowa może zostac odczytana ale także ustawiona za pomocą panelu CCEasy. Po ustawieniu temperatury kofortowej ComfoAir 350 będzie starał się nawiewać powietrze zblizone maksymalnie do zadanej temperatury komfortowej, jednak nie oznacza to, że nawiewane będzie powietrze o temperaturze idealnie zgodnej z zadaną temperaturą komfortową, a jedynie maksymalnie do niej zblizone, w zalezności od panujących na zewnątrz i wewnatrz domu warunków. W dużym uproszczeniu temperatira komfortowa odpowiada temperaturze ustawianej na termostacie pokojowym obsługującym system CO. ODCZYTANIE TEMPERATURY KOMFORTOWEJ 1. Wciśnik klawisz 2. Odczekaj, aż pojawi się wartość temperatury komfortowej 9

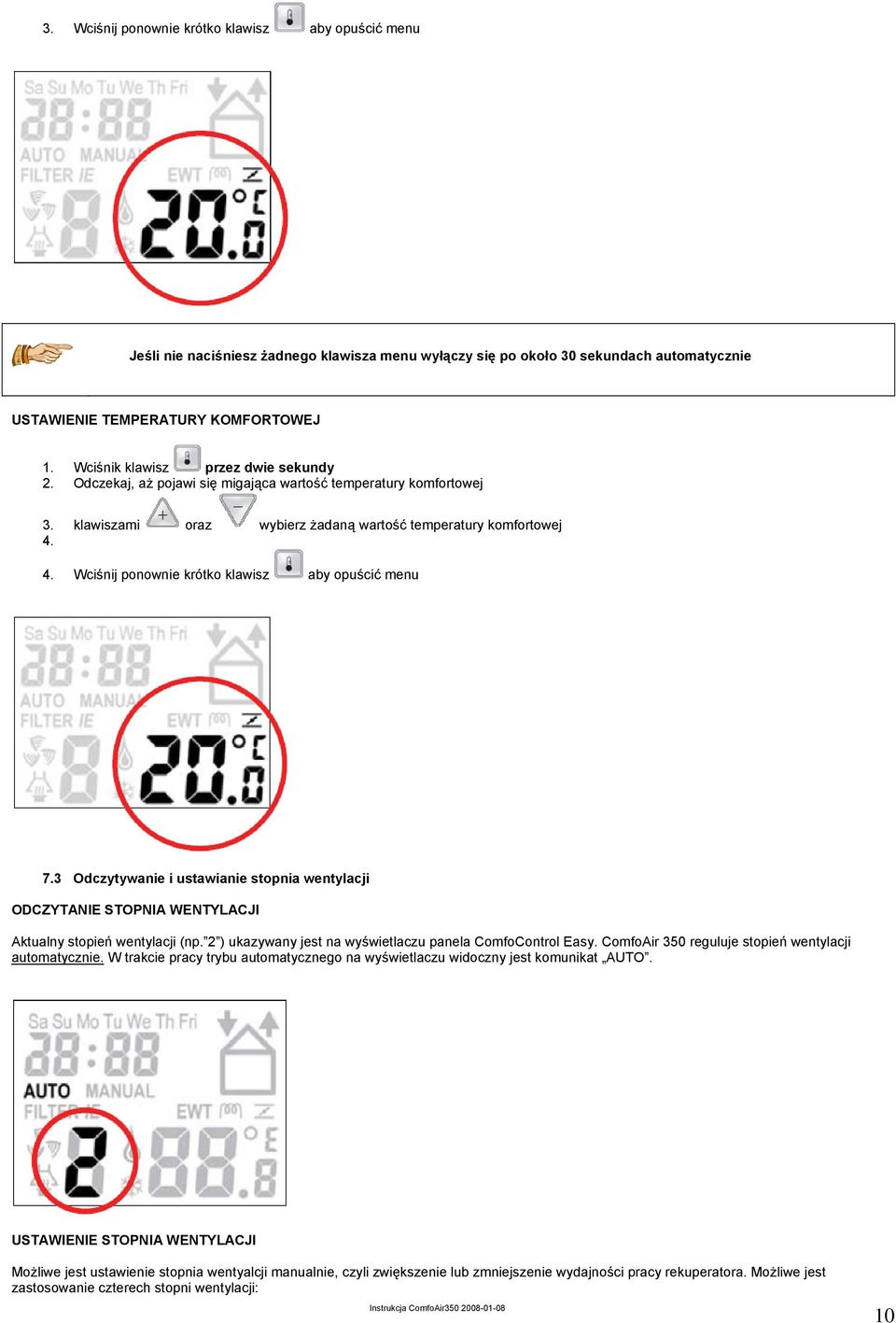

10 3. Wciśnij ponownie krótko klawisz aby opuścić menu Jeśli nie naciśniesz żadnego klawisza menu wyłączy się po około 30 sekundach automatycznie USTAWIENIE TEMPERATURY KOMFORTOWEJ 1. Wciśnik klawisz przez dwie sekundy 2. Odczekaj, aż pojawi się migająca wartość temperatury komfortowej 3. klawiszami oraz wybierz żadaną wartość temperatury komfortowej Wciśnij ponownie krótko klawisz aby opuścić menu 7.3 Odczytywanie i ustawianie stopnia wentylacji ODCZYTANIE STOPNIA WENTYLACJI Aktualny stopień wentylacji (np. 2 ) ukazywany jest na wyświetlaczu panela ComfoControl Easy. ComfoAir 350 reguluje stopień wentylacji automatycznie. W trakcie pracy trybu automatycznego na wyświetlaczu widoczny jest komunikat AUTO. USTAWIENIE STOPNIA WENTYLACJI Możliwe jest ustawienie stopnia wentyalcji manualnie, czyli zwiększenie lub zmniejszenie wydajności pracy rekuperatora. Możliwe jest zastosowanie czterech stopni wentylacji: 10

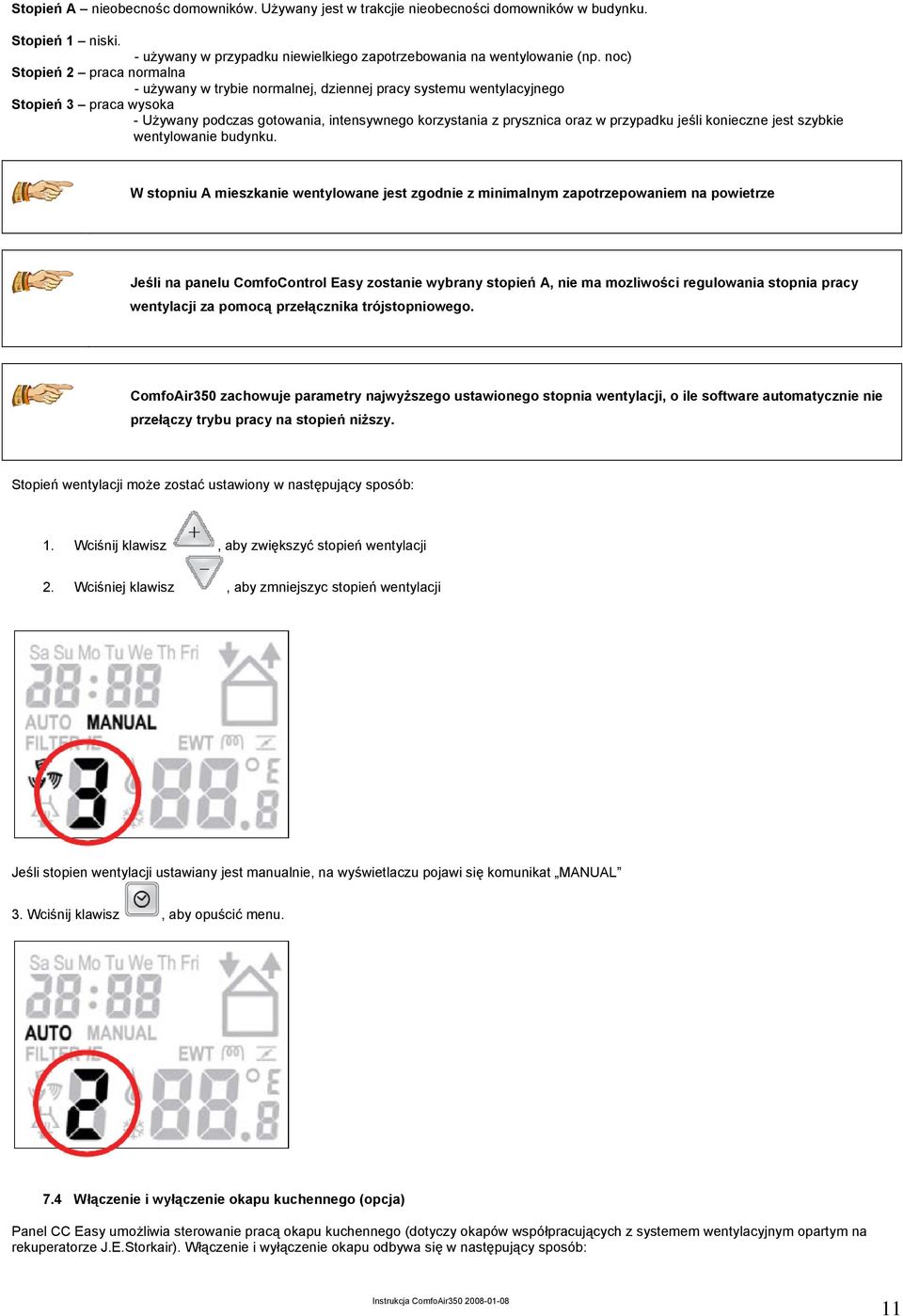

11 Stopień A nieobecnośc domowników. Używany jest w trakcjie nieobecności domowników w budynku. Stopień 1 niski. - używany w przypadku niewielkiego zapotrzebowania na wentylowanie (np. noc) Stopień 2 praca normalna - używany w trybie normalnej, dziennej pracy systemu wentylacyjnego Stopień 3 praca wysoka - Używany podczas gotowania, intensywnego korzystania z prysznica oraz w przypadku jeśli konieczne jest szybkie wentylowanie budynku. W stopniu A mieszkanie wentylowane jest zgodnie z minimalnym zapotrzepowaniem na powietrze Jeśli na panelu ComfoControl Easy zostanie wybrany stopień A, nie ma mozliwości regulowania stopnia pracy wentylacji za pomocą przełącznika trójstopniowego. ComfoAir350 zachowuje parametry najwyższego ustawionego stopnia wentylacji, o ile software automatycznie nie przełączy trybu pracy na stopień niższy. Stopień wentylacji może zostać ustawiony w następujący sposób: 1. Wciśnij klawisz, aby zwiększyć stopień wentylacji 2. Wciśniej klawisz, aby zmniejszyc stopień wentylacji Jeśli stopien wentylacji ustawiany jest manualnie, na wyświetlaczu pojawi się komunikat MANUAL 3. Wciśnij klawisz, aby opuścić menu. 7.4 Włączenie i wyłączenie okapu kuchennego (opcja) Panel CC Easy umożliwia sterowanie pracą okapu kuchennego (dotyczy okapów współpracujących z systemem wentylacyjnym opartym na rekuperatorze J.E.Storkair). Włączenie i wyłączenie okapu odbywa się w następujący sposób: 11

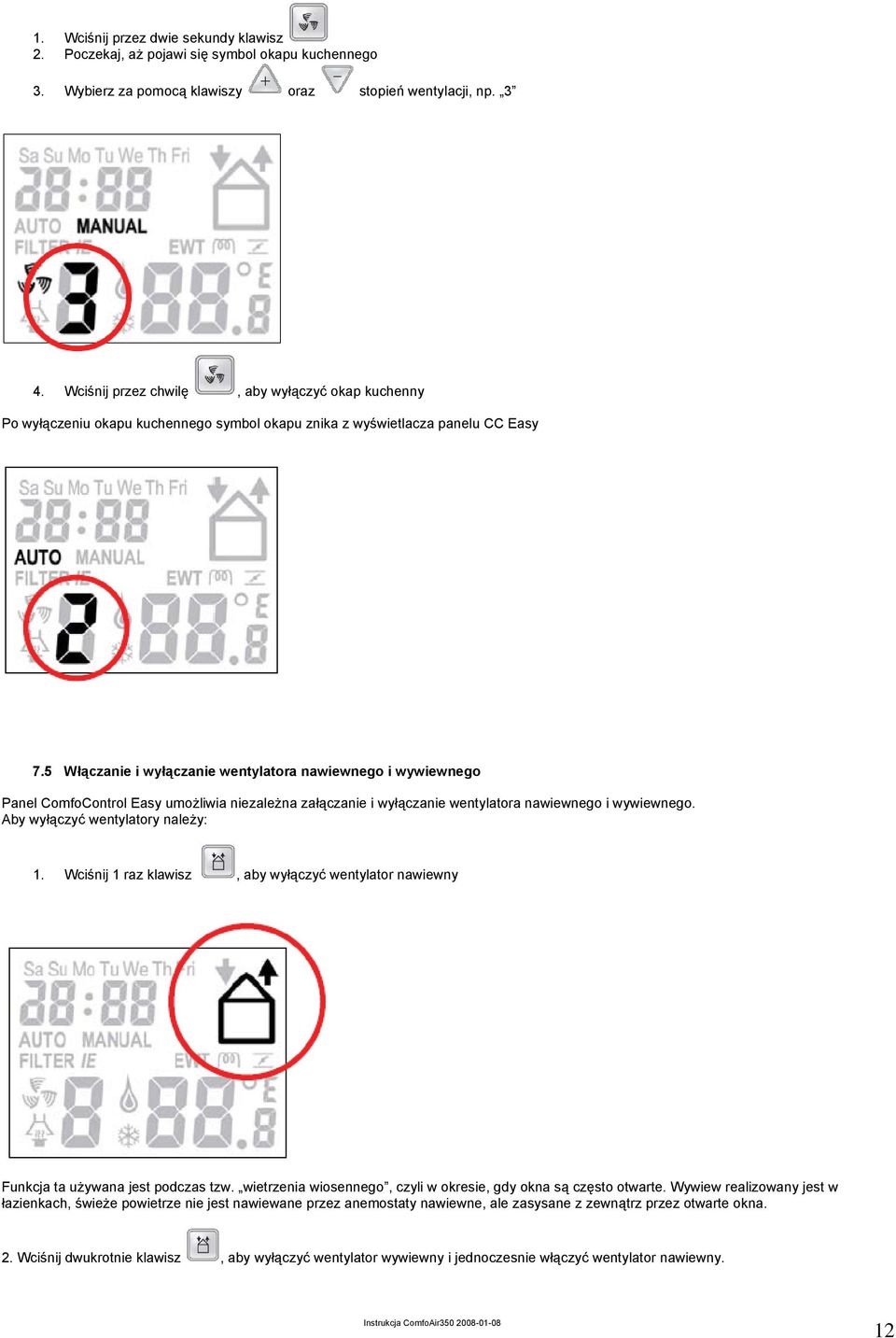

12 1. Wciśnij przez dwie sekundy klawisz 2. Poczekaj, aż pojawi się symbol okapu kuchennego 3. Wybierz za pomocą klawiszy oraz stopień wentylacji, np Wciśnij przez chwilę, aby wyłączyć okap kuchenny Po wyłączeniu okapu kuchennego symbol okapu znika z wyświetlacza panelu CC Easy 7.5 Włączanie i wyłączanie wentylatora nawiewnego i wywiewnego Panel ComfoControl Easy umożliwia niezależna załączanie i wyłączanie wentylatora nawiewnego i wywiewnego. Aby wyłączyć wentylatory należy: 1. Wciśnij 1 raz klawisz, aby wyłączyć wentylator nawiewny Funkcja ta używana jest podczas tzw. wietrzenia wiosennego, czyli w okresie, gdy okna są często otwarte. Wywiew realizowany jest w łazienkach, świeże powietrze nie jest nawiewane przez anemostaty nawiewne, ale zasysane z zewnątrz przez otwarte okna. 2. Wciśnij dwukrotnie klawisz, aby wyłączyć wentylator wywiewny i jednoczesnie włączyć wentylator nawiewny. 12

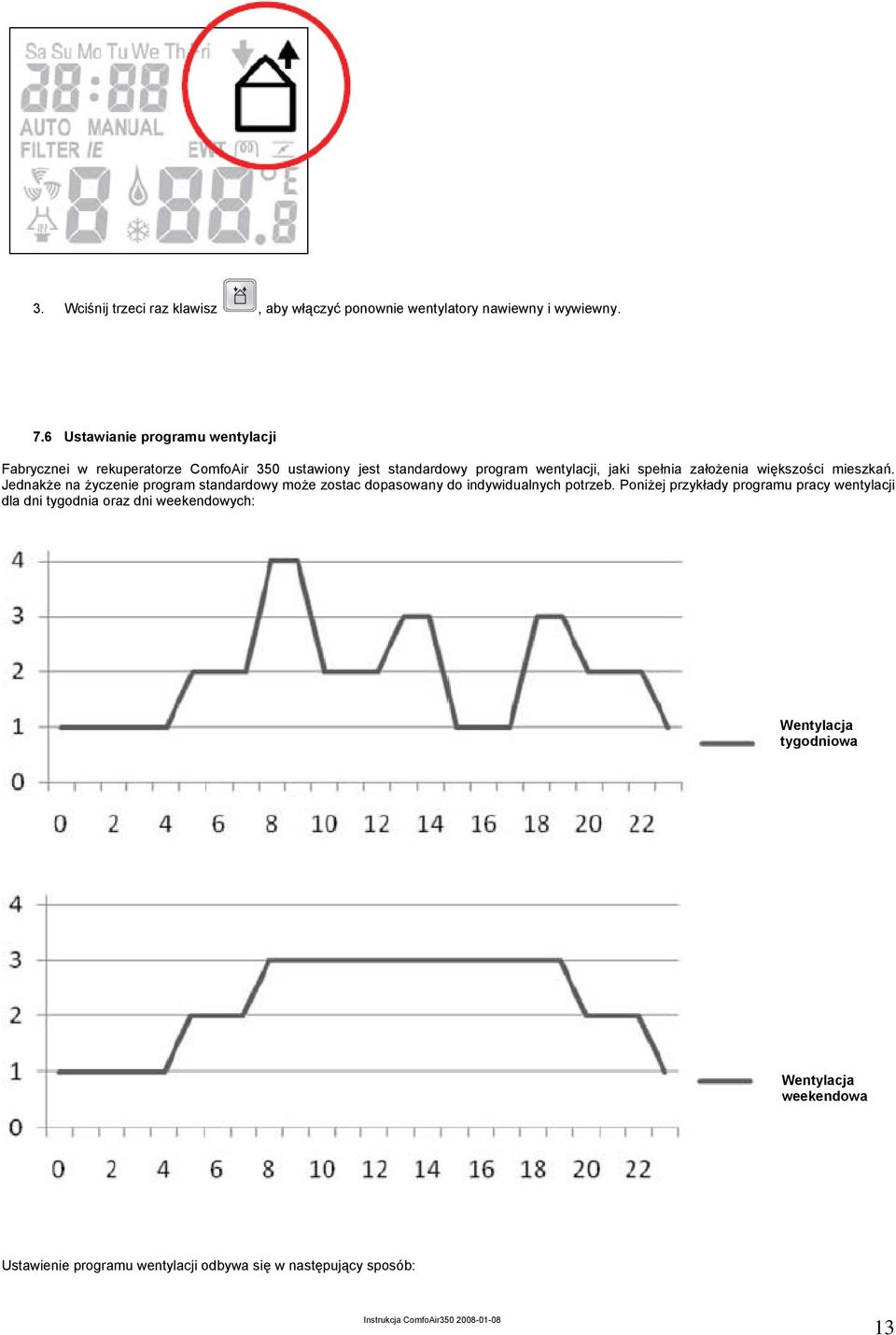

13 3. Wciśnij trzeci raz klawisz, aby włączyć ponownie wentylatory nawiewny i wywiewny. 7.6 Ustawianie programu wentylacji Fabrycznei w rekuperatorze ComfoAir 350 ustawiony jest standardowy program wentylacji, jaki spełnia założenia większości mieszkań. Jednakże na życzenie program standardowy może zostac dopasowany do indywidualnych potrzeb. Poniżej przykłady programu pracy wentylacji dla dni tygodnia oraz dni weekendowych: Wentylacja tygodniowa Wentylacja weekendowa Ustawienie programu wentylacji odbywa się w następujący sposób: 13

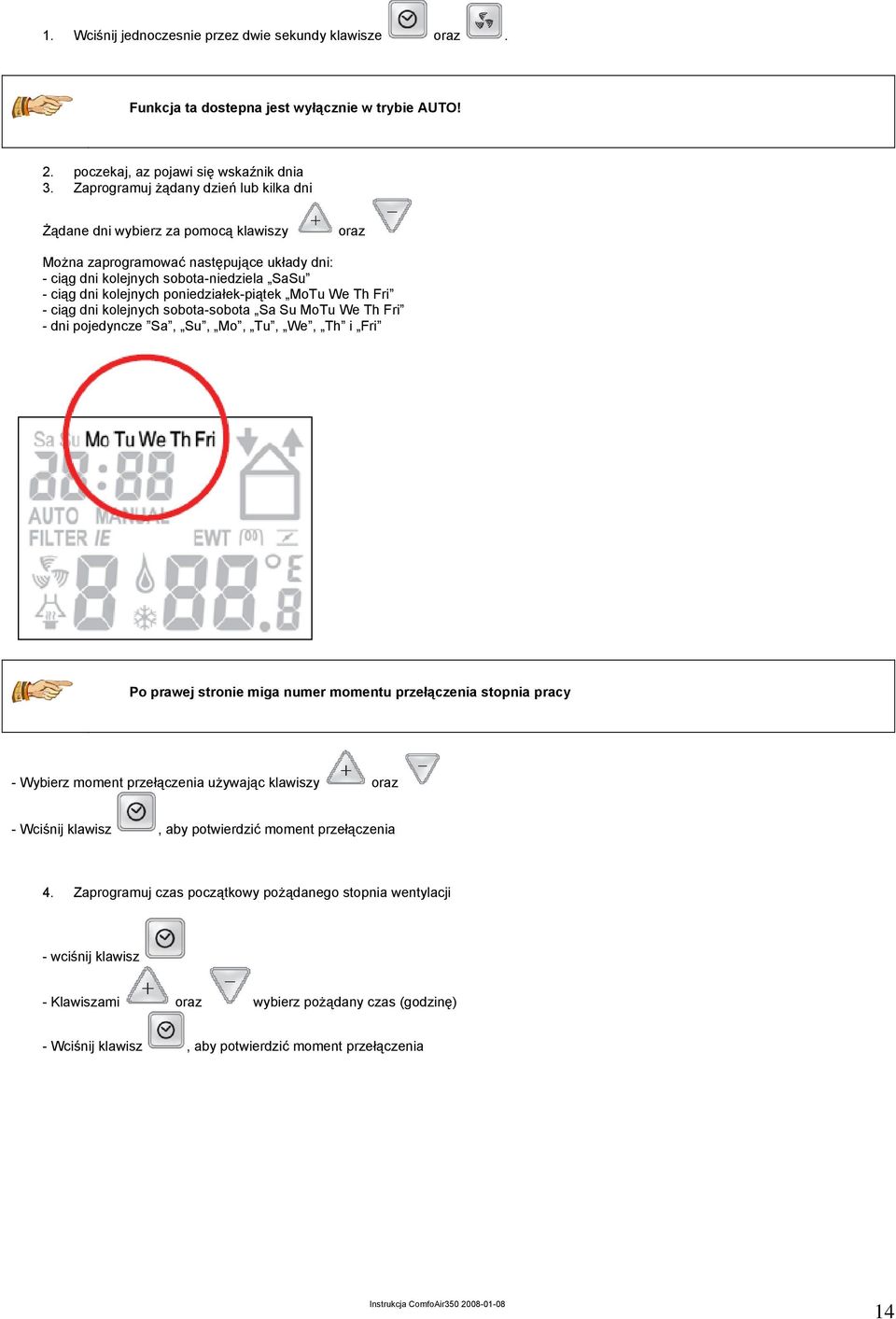

14 1. Wciśnij jednoczesnie przez dwie sekundy klawisze oraz. Funkcja ta dostepna jest wyłącznie w trybie AUTO! 2. poczekaj, az pojawi się wskaźnik dnia 3. Zaprogramuj żądany dzień lub kilka dni Żądane dni wybierz za pomocą klawiszy oraz Można zaprogramować następujące układy dni: - ciąg dni kolejnych sobota-niedziela SaSu - ciąg dni kolejnych poniedziałek-piątek MoTu We Th Fri - ciąg dni kolejnych sobota-sobota Sa Su MoTu We Th Fri - dni pojedyncze Sa, Su, Mo, Tu, We, Th i Fri Po prawej stronie miga numer momentu przełączenia stopnia pracy - Wybierz moment przełączenia używając klawiszy oraz - Wciśnij klawisz, aby potwierdzić moment przełączenia 4. Zaprogramuj czas początkowy pożądanego stopnia wentylacji - wciśnij klawisz - Klawiszami oraz wybierz pożądany czas (godzinę) - Wciśnij klawisz, aby potwierdzić moment przełączenia 14

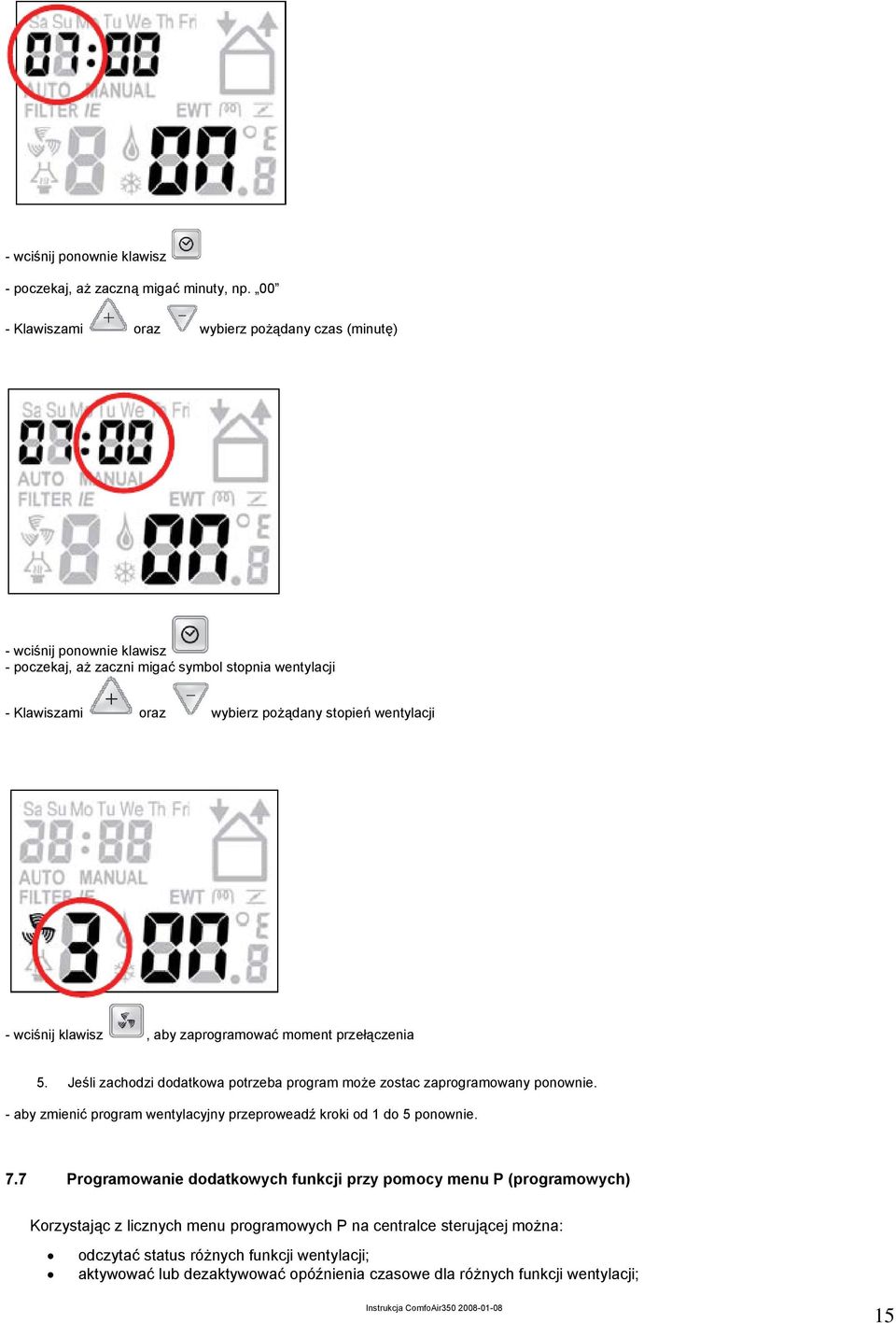

15 - wciśnij ponownie klawisz - poczekaj, aż zaczną migać minuty, np Klawiszami oraz wybierz pożądany czas (minutę) - wciśnij ponownie klawisz - poczekaj, aż zaczni migać symbol stopnia wentylacji - Klawiszami oraz wybierz pożądany stopień wentylacji - wciśnij klawisz, aby zaprogramować moment przełączenia 5. Jeśli zachodzi dodatkowa potrzeba program może zostac zaprogramowany ponownie. - aby zmienić program wentylacyjny przeproweadź kroki od 1 do 5 ponownie. 7.7 Programowanie dodatkowych funkcji przy pomocy menu P (programowych) Korzystając z licznych menu programowych P na centralce sterującej można: odczytać status różnych funkcji wentylacji; aktywować lub dezaktywować opóźnienia czasowe dla różnych funkcji wentylacji; 15

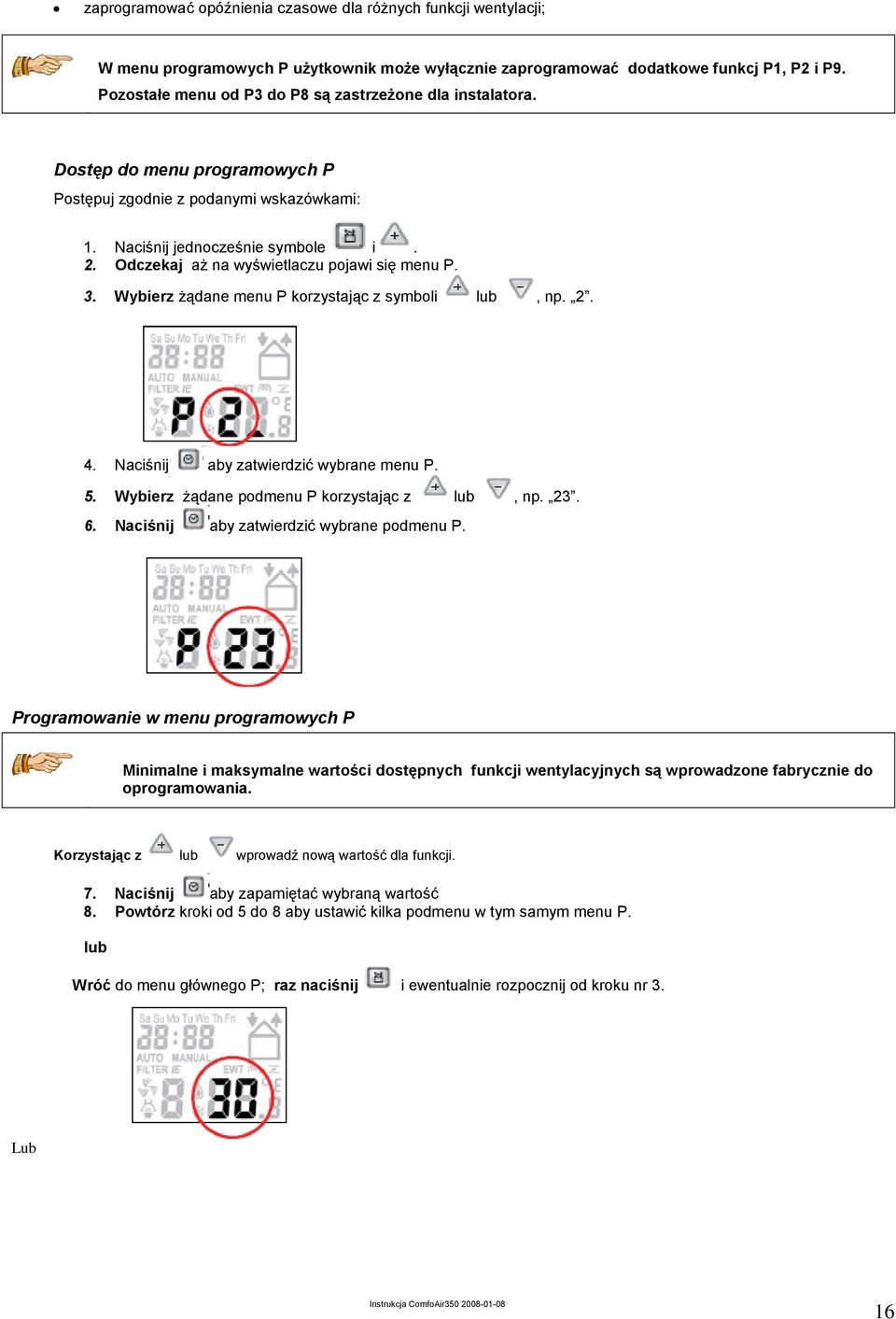

16 zaprogramować opóźnienia czasowe dla różnych funkcji wentylacji; W menu programowych P użytkownik może wyłącznie zaprogramować dodatkowe funkcj P1, P2 i P9. Pozostałe menu od P3 do P8 są zastrzeżone dla instalatora. Dostęp do menu programowych P Postępuj zgodnie z podanymi wskazówkami: 1. Naciśnij jednocześnie symbole i. 2. Odczekaj aż na wyświetlaczu pojawi się menu P. 3. Wybierz żądane menu P korzystając z symboli lub, np Naciśnij aby zatwierdzić wybrane menu P. 5. Wybierz żądane podmenu P korzystając z lub, np Naciśnij aby zatwierdzić wybrane podmenu P. Programowanie w menu programowych P Minimalne i maksymalne wartości dostępnych funkcji wentylacyjnych są wprowadzone fabrycznie do oprogramowania. Korzystając z lub wprowadź nową wartość dla funkcji. 7. Naciśnij aby zapamiętać wybraną wartość 8. Powtórz kroki od 5 do 8 aby ustawić kilka podmenu w tym samym menu P. lub Wróć do menu głównego P; raz naciśnij i ewentualnie rozpocznij od kroku nr 3. Lub 16

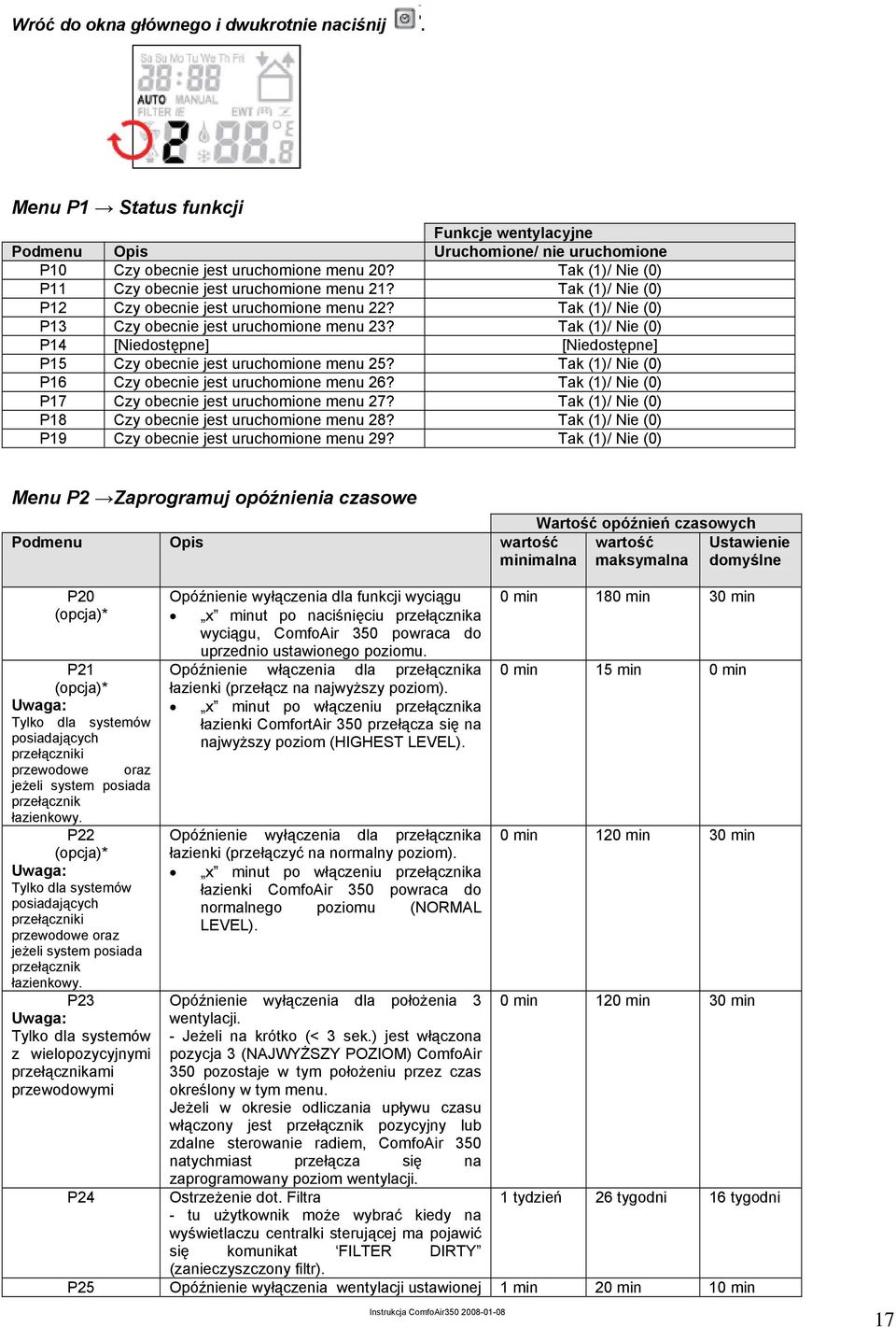

17 Wróć do okna głównego i dwukrotnie naciśnij. Menu P1 Status funkcji Funkcje wentylacyjne Podmenu Opis Uruchomione/ nie uruchomione P10 Czy obecnie jest uruchomione menu 20? Tak (1)/ Nie (0) P11 Czy obecnie jest uruchomione menu 21? Tak (1)/ Nie (0) P12 Czy obecnie jest uruchomione menu 22? Tak (1)/ Nie (0) P13 Czy obecnie jest uruchomione menu 23? Tak (1)/ Nie (0) P14 [Niedostępne] [Niedostępne] P15 Czy obecnie jest uruchomione menu 25? Tak (1)/ Nie (0) P16 Czy obecnie jest uruchomione menu 26? Tak (1)/ Nie (0) P17 Czy obecnie jest uruchomione menu 27? Tak (1)/ Nie (0) P18 Czy obecnie jest uruchomione menu 28? Tak (1)/ Nie (0) P19 Czy obecnie jest uruchomione menu 29? Tak (1)/ Nie (0) Menu P2 Zaprogramuj opóźnienia czasowe Podmenu Opis wartość minimalna Wartość opóźnień czasowych wartość maksymalna Ustawienie domyślne P20 (opcja)* P21 (opcja)* Uwaga: Tylko dla systemów posiadających przełączniki przewodowe oraz jeżeli system posiada przełącznik łazienkowy. P22 (opcja)* Uwaga: Tylko dla systemów posiadających przełączniki przewodowe oraz jeżeli system posiada przełącznik łazienkowy. P23 Uwaga: Tylko dla systemów z wielopozycyjnymi przełącznikami przewodowymi P24 Opóźnienie wyłączenia dla funkcji wyciągu x minut po naciśnięciu przełącznika wyciągu, ComfoAir 350 powraca do uprzednio ustawionego poziomu. Opóźnienie włączenia dla przełącznika łazienki (przełącz na najwyższy poziom). x minut po włączeniu przełącznika łazienki ComfortAir 350 przełącza się na najwyższy poziom (HIGHEST LEVEL). Opóźnienie wyłączenia dla przełącznika łazienki (przełączyć na normalny poziom). x minut po włączeniu przełącznika łazienki ComfoAir 350 powraca do normalnego poziomu (NORMAL LEVEL). Opóźnienie wyłączenia dla położenia 3 wentylacji. - Jeżeli na krótko (< 3 sek.) jest włączona pozycja 3 (NAJWYŻSZY POZIOM) ComfoAir 350 pozostaje w tym położeniu przez czas określony w tym menu. Jeżeli w okresie odliczania upływu czasu włączony jest przełącznik pozycyjny lub zdalne sterowanie radiem, ComfoAir 350 natychmiast przełącza się na zaprogramowany poziom wentylacji. Ostrzeżenie dot. Filtra - tu użytkownik może wybrać kiedy na wyświetlaczu centralki sterującej ma pojawić się komunikat FILTER DIRTY (zanieczyszczony filtr). 0 min 180 min 30 min 0 min 15 min 0 min 0 min 120 min 30 min 0 min 120 min 30 min 1 tydzień 26 tygodni 16 tygodni P25 Opóźnienie wyłączenia wentylacji ustawionej 1 min 20 min 10 min 17

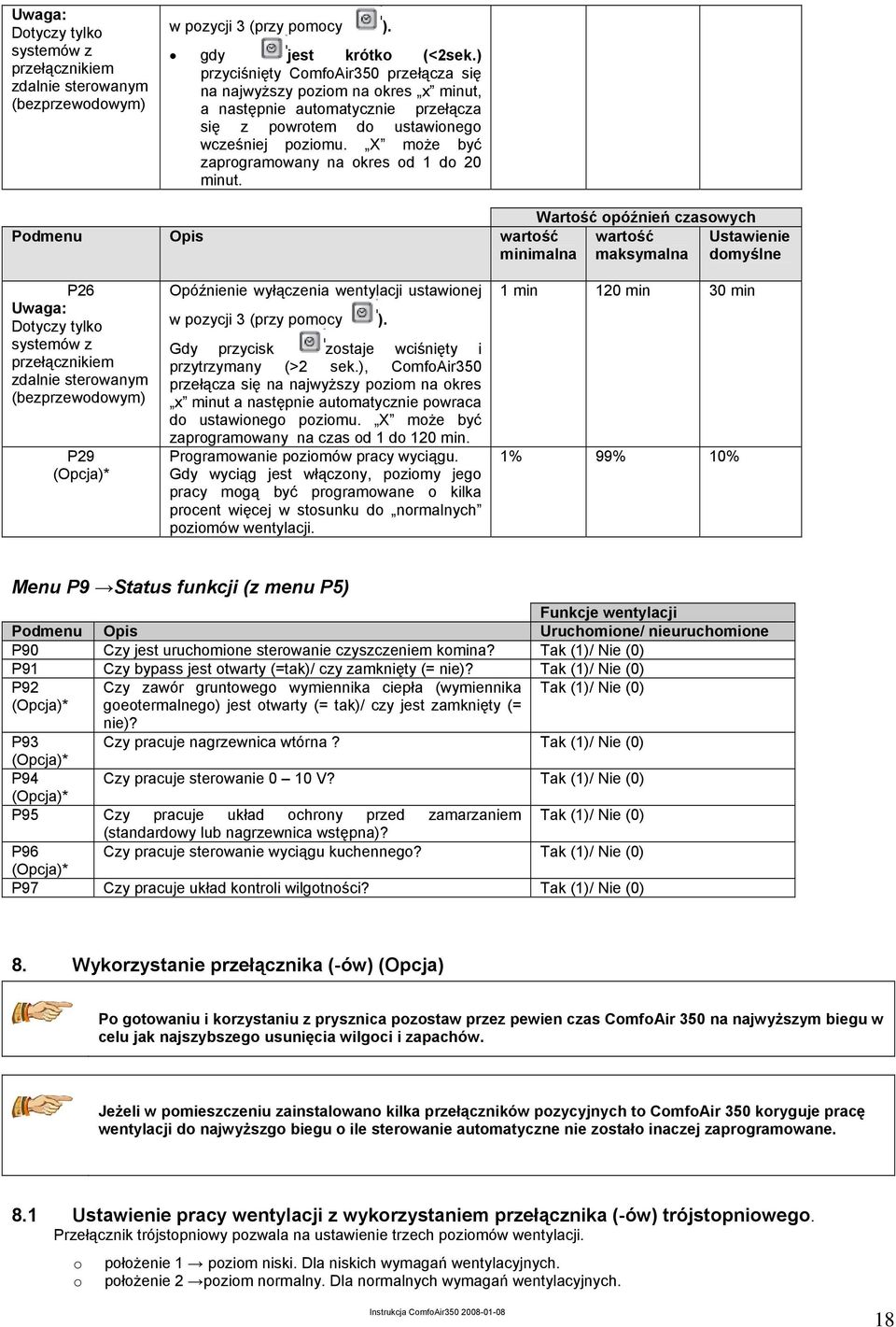

18 Uwaga: Dotyczy tylko systemów z przełącznikiem zdalnie sterowanym (bezprzewodowym) w pozycji 3 (przy pomocy ). gdy jest krótko (<2sek.) przyciśnięty ComfoAir350 przełącza się na najwyższy poziom na okres x minut, a następnie automatycznie przełącza się z powrotem do ustawionego wcześniej poziomu. X może być zaprogramowany na okres od 1 do 20 minut. Podmenu Opis wartość minimalna Wartość opóźnień czasowych wartość maksymalna Ustawienie domyślne P26 Uwaga: Dotyczy tylko systemów z przełącznikiem zdalnie sterowanym (bezprzewodowym) P29 (Opcja)* Opóźnienie wyłączenia wentylacji ustawionej w pozycji 3 (przy pomocy ). Gdy przycisk zostaje wciśnięty i przytrzymany (>2 sek.), ComfoAir350 przełącza się na najwyższy poziom na okres x minut a następnie automatycznie powraca do ustawionego poziomu. X może być zaprogramowany na czas od 1 do 120 min. Programowanie poziomów pracy wyciągu. Gdy wyciąg jest włączony, poziomy jego pracy mogą być programowane o kilka procent więcej w stosunku do normalnych poziomów wentylacji. 1 min 120 min 30 min 1% 99% 10% Menu P9 Status funkcji (z menu P5) Funkcje wentylacji Podmenu Opis Uruchomione/ nieuruchomione P90 Czy jest uruchomione sterowanie czyszczeniem komina? Tak (1)/ Nie (0) P91 Czy bypass jest otwarty (=tak)/ czy zamknięty (= nie)? Tak (1)/ Nie (0) P92 (Opcja)* Czy zawór gruntowego wymiennika ciepła (wymiennika goeotermalnego) jest otwarty (= tak)/ czy jest zamknięty (= nie)? Tak (1)/ Nie (0) P93 Czy pracuje nagrzewnica wtórna? Tak (1)/ Nie (0) (Opcja)* P94 Czy pracuje sterowanie 0 10 V? Tak (1)/ Nie (0) (Opcja)* P95 Czy pracuje układ ochrony przed zamarzaniem Tak (1)/ Nie (0) (standardowy lub nagrzewnica wstępna)? P96 Czy pracuje sterowanie wyciągu kuchennego? Tak (1)/ Nie (0) (Opcja)* P97 Czy pracuje układ kontroli wilgotności? Tak (1)/ Nie (0) 8. Wykorzystanie przełącznika (-ów) (Opcja) Po gotowaniu i korzystaniu z prysznica pozostaw przez pewien czas ComfoAir 350 na najwyższym biegu w celu jak najszybszego usunięcia wilgoci i zapachów. Jeżeli w pomieszczeniu zainstalowano kilka przełączników pozycyjnych to ComfoAir 350 koryguje pracę wentylacji do najwyższgo biegu o ile sterowanie automatyczne nie zostało inaczej zaprogramowane. 8.1 Ustawienie pracy wentylacji z wykorzystaniem przełącznika (-ów) trójstopniowego. Przełącznik trójstopniowy pozwala na ustawienie trzech poziomów wentylacji. o o położenie 1 poziom niski. Dla niskich wymagań wentylacyjnych. położenie 2 poziom normalny. Dla normalnych wymagań wentylacyjnych. 18

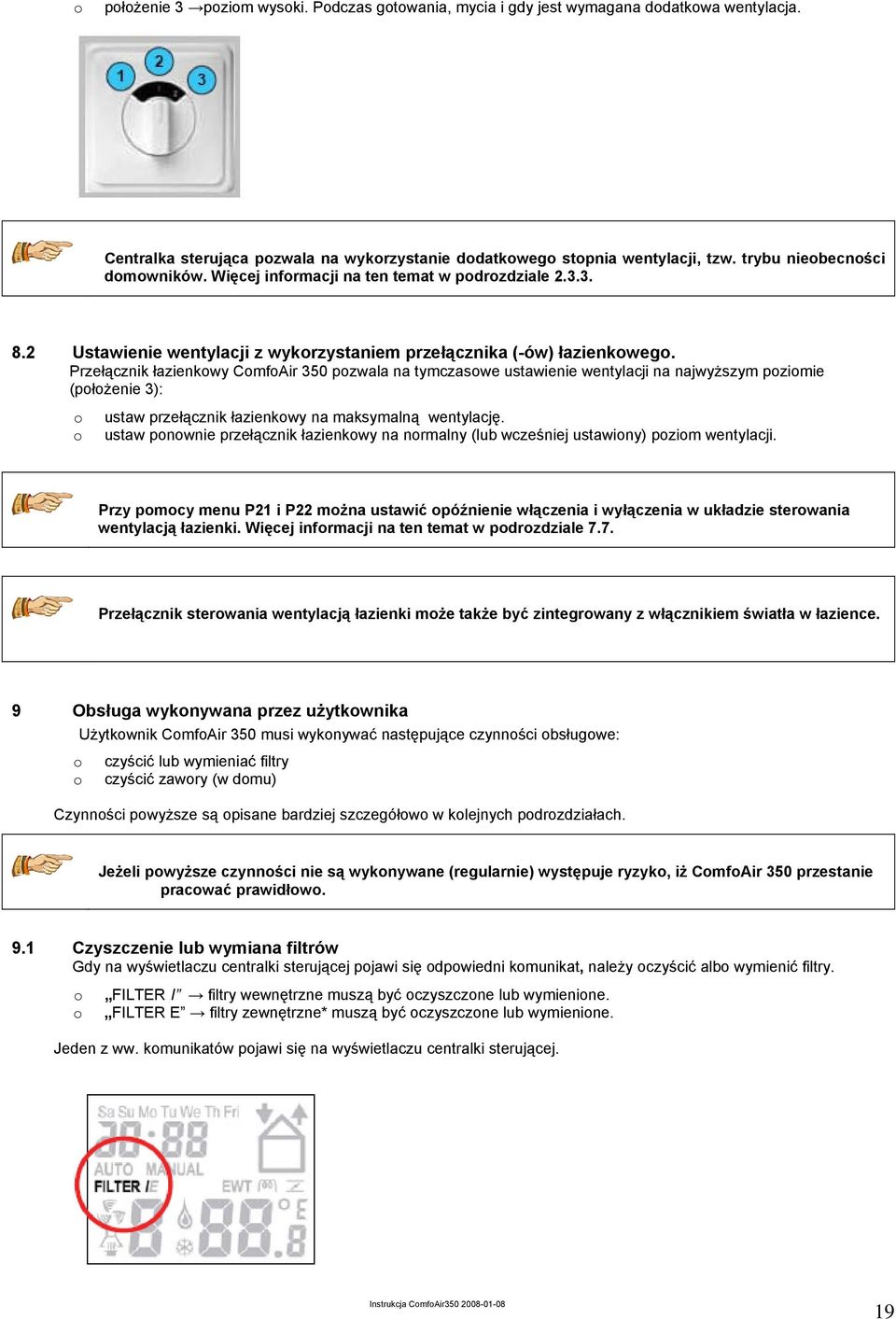

19 o położenie 3 poziom wysoki. Podczas gotowania, mycia i gdy jest wymagana dodatkowa wentylacja. Centralka sterująca pozwala na wykorzystanie dodatkowego stopnia wentylacji, tzw. trybu nieobecności domowników. Więcej informacji na ten temat w podrozdziale Ustawienie wentylacji z wykorzystaniem przełącznika (-ów) łazienkowego. Przełącznik łazienkowy ComfoAir 350 pozwala na tymczasowe ustawienie wentylacji na najwyższym poziomie (położenie 3): o o ustaw przełącznik łazienkowy na maksymalną wentylację. ustaw ponownie przełącznik łazienkowy na normalny (lub wcześniej ustawiony) poziom wentylacji. Przy pomocy menu P21 i P22 można ustawić opóźnienie włączenia i wyłączenia w układzie sterowania wentylacją łazienki. Więcej informacji na ten temat w podrozdziale 7.7. Przełącznik sterowania wentylacją łazienki może także być zintegrowany z włącznikiem światła w łazience. 9 Obsługa wykonywana przez użytkownika Użytkownik ComfoAir 350 musi wykonywać następujące czynności obsługowe: o czyścić lub wymieniać filtry o czyścić zawory (w domu) Czynności powyższe są opisane bardziej szczegółowo w kolejnych podrozdziałach. Jeżeli powyższe czynności nie są wykonywane (regularnie) występuje ryzyko, iż ComfoAir 350 przestanie pracować prawidłowo. 9.1 Czyszczenie lub wymiana filtrów Gdy na wyświetlaczu centralki sterującej pojawi się odpowiedni komunikat, należy oczyścić albo wymienić filtry. o o FILTER I filtry wewnętrzne muszą być oczyszczone lub wymienione. FILTER E filtry zewnętrzne* muszą być oczyszczone lub wymienione. Jeden z ww. komunikatów pojawi się na wyświetlaczu centralki sterującej. 19

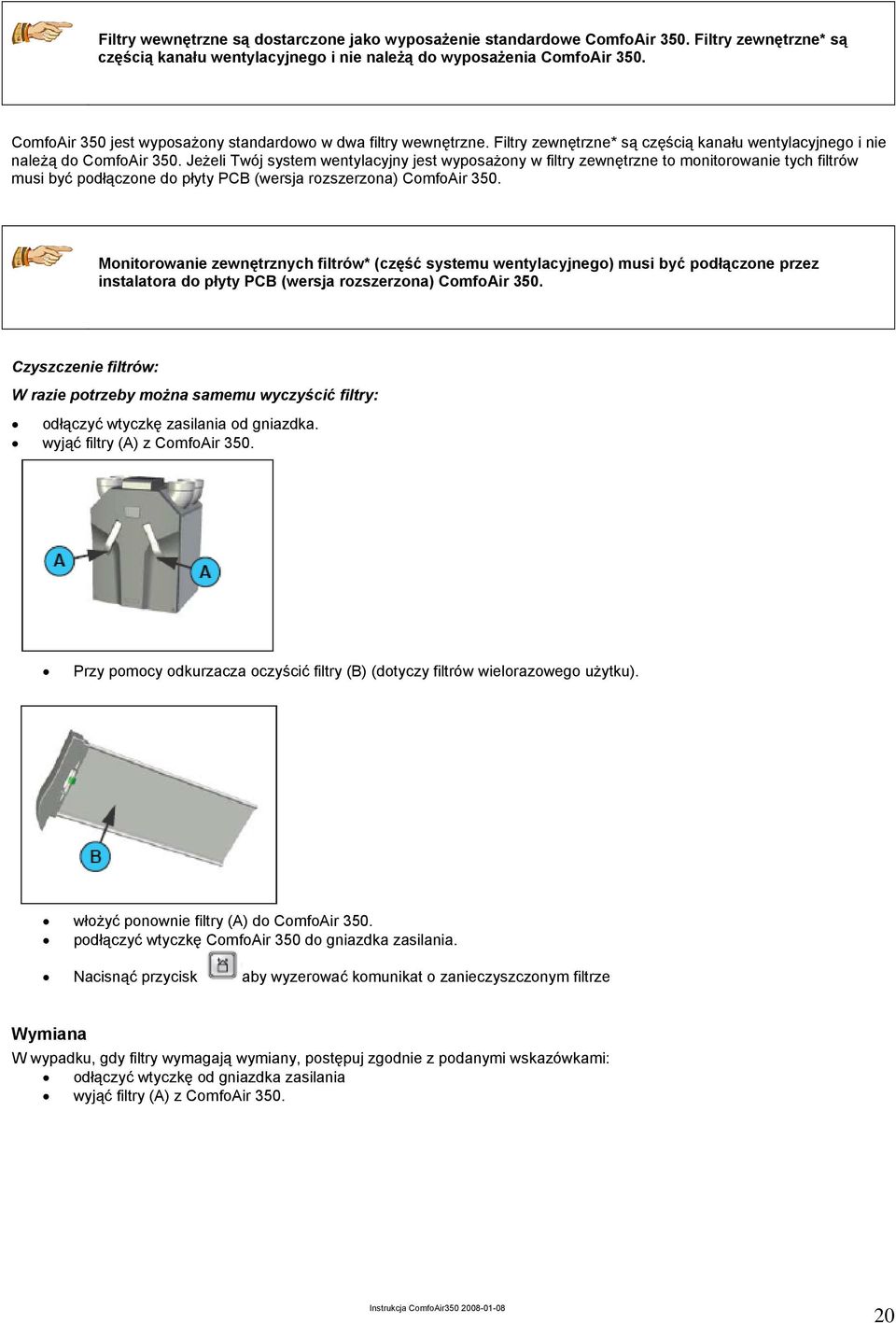

20 Filtry wewnętrzne są dostarczone jako wyposażenie standardowe ComfoAir 350. Filtry zewnętrzne* są częścią kanału wentylacyjnego i nie należą do wyposażenia ComfoAir 350. ComfoAir 350 jest wyposażony standardowo w dwa filtry wewnętrzne. Filtry zewnętrzne* są częścią kanału wentylacyjnego i nie należą do ComfoAir 350. Jeżeli Twój system wentylacyjny jest wyposażony w filtry zewnętrzne to monitorowanie tych filtrów musi być podłączone do płyty PCB (wersja rozszerzona) ComfoAir 350. Monitorowanie zewnętrznych filtrów* (część systemu wentylacyjnego) musi być podłączone przez instalatora do płyty PCB (wersja rozszerzona) ComfoAir 350. Czyszczenie filtrów: W razie potrzeby można samemu wyczyścić filtry: odłączyć wtyczkę zasilania od gniazdka. wyjąć filtry (A) z ComfoAir 350. Przy pomocy odkurzacza oczyścić filtry (B) (dotyczy filtrów wielorazowego użytku). włożyć ponownie filtry (A) do ComfoAir 350. podłączyć wtyczkę ComfoAir 350 do gniazdka zasilania. Nacisnąć przycisk aby wyzerować komunikat o zanieczyszczonym filtrze Wymiana W wypadku, gdy filtry wymagają wymiany, postępuj zgodnie z podanymi wskazówkami: odłączyć wtyczkę od gniazdka zasilania wyjąć filtry (A) z ComfoAir

21 zdjąć zaciski (C) mocujące dwa filtry płócienne do ramki wyjąć płótna filtrujące (D) z ramki (F) Upewnij się, czy materiał filtrujący nie został uszkodzony o narożniki ramki Przed uruchomieniem ComfoAir 350 po raz pierwszy należy oczyścić filtry i anemostaty, ponieważ w fazie montażowej system mógł być zanieczyszczony pyłem. włożyć nowy materiał filtrujący (E) do ramki filtra (F). zamocować ponownie zaciski (C). włożyć ponownie filtry (A) do ComfoAir 350 włączyć ponownie wtyczkę ComfoAir 350 do gniazdka zasilania. nacisnąć przycisk w celu wyzerowania wskazań wymiany filtra. Wszystkie filtry wymieniaj (przynajmniej) raz na rok. Zalecamy wymienę raz na 4 miesiące. 9.2 Czyszczenie anemostatów (w domu) System wentylacyjny jest wyposażony w następujące anemostaty lub ich odpowiedniki: Anemostat wywiewny (STB) Anemostat wywiewny (STC) Anemostat wywiewny (STV) Anemostat wywiewny (STK) 21

22 Anemostat nawiewny niebrudzący (STH) Anemostaty te muszą być czyszczone (przynajmniej) dwa razy do roku. wyjąć anemostat ze ściany lub z sufitu. umyć w ciepłym roztworze wody z mydłem. dokładnie opłukać i ostrożnie wysuszyć. zainstalować ponownie dokładnie w tym samym położeniu (i w tym samym otworze). powtórzyć te same czynności dla innych anemostatów. Umiejscowienie anemostatów Instalator umiejscowił wszystkie anemostaty tak, aby system pracował optymalnie z uwzględnieniem objętościowego przepływu powietrza, dlatego nie należy zmieniać regulacji anemostatów. Upewnij się, że po czyszczeniu anemostaty są ZAWSZE zainstalowane dokładnie w tym samym położeniu (i w tym samym otworze wentylacyjnym w ścianie lub suficie), w przeciwnym wypadku nie może być zapewnione optymalne funkcjonowanie systemu wentylacyjnego. Wentylowane powietrze jest wdmuchiwane i wydmuchiwane poprzez anemostaty. Szczeliny pod drzwiami w mieszkaniu zapewniają prawidłową właściwie zorientowaną cyrkulację powietrza. Aby zapewnić utrzymanie odpowiedniego poziomu wentylowanego powietrza w pomieszczeniach, należy zwracać uwagę na następujące punkty: nie uszczelniać szczelin nie zmieniać ustawień anemostatów. nie zamieniać wzajemnie anemostatów 10. Nieprawidłowa praca urządzenia Nieprawidłowa praca ComfoAir 350 jest sygnalizowana w następujący sposób: na wyświetlaczu centralki sterującej pojawia się odpowiedni komunikat. zapala się dioda LED na przełączniku trójpołożeniowym. Bardziej szczegółowy opis tego zagadnienia znajduje się w kolejnych podrozdziałach Komunikaty o nieprawidłowym funkcjonowaniu systemu pokazywane na wyświetlaczu centrali. W przypadku nieprawidłowości, na wyświetlaczu centrali sterującej zostanie wyświetlony komunikat podający kod błędu. Komunikat ten zawsze składa się z litery A lub E oraz liczb. Rodzaj konkretnej usterki można określić na podstawie wykazu możliwych usterek w podrozdziale Przełącznik trójstopniowy z diodą LED sygnalizacji wadliwego funkcjonowania systemu. W przypadku niewłaściwego funkcjonowania systemu zapala się dioda sygnalizacyjna LED na przełącznikach trójstopniowych. W zależności od typu przełącznika trójstopniowego sygnalizowanie awarii może odbywać się na dwa sposoby: Przełącznik trójstopniowy z diodą LED. Dioda LED zapala się w przypadku usterki (i komunikatu o zanieczyszczonym filtrze (-ach) ). Bezprzewodowy przełącznik trójstopniowy z diodą LED. Dioda LED zapala się gdy przełącznik trójstopniowy jest wykorzystywany. Jeden błysk w kolorze zielonym oznacza, że została nawiązana łączność z nadajnikiem. W przypadku 22

23 usterki lub komunikatu o zanieczyszczeniu filtra obie diody LED zapalą się trzykrotnie świecąc na czerwono, a następnie ponownie światłem zielonym. Dioda LED na przełączniku trójpołożeniowym zapala się w przypadku nieprawidłowego funkcjonowania systemu oraz pojawienia się komunikatu o zanieczyszczonym filtrze ( Filter dirty ) Co należy wykonać w przypadku niewłaściwego funkcjonowania systemu? W przypadku niewłaściwego funkcjonowania systemu należy skontaktować się z instalatorem. Odczytać i zapisać kod błędu pokazany na wyświetlaczu centralki sterującej. Zapisać typ systemu ComfoAir 350. Można go odnaleźć na tabliczce znamionowej w górnej części urządzenia. Wtyczka musi zawsze pozostawać w gniazdku chyba, że zajdzie konieczność wyłączenia ComfoAir 350 w przypadku poważnej usterki, czyszczenia lub wymiany filtra oraz z innch ważnych powodów. Odłączenie wtyczki od gniazdka zasilania spowodowałoby, że lokal nie byłby mechanicznie wentylowany, co w dłuższej perspektywie czasowej doprowadziłoby do problemów z wilgotnością i wystąpieniem grzyba. Za wszelką cenę należy unikać wyłączania ComfoAir 350 na dłuższy czas. 11. Koniec okresu używalności Kwestię co zrobić z ComfoAir 350 po zakończeniu okresu używalności należy przedyskutować z dostawcą. Jeżeli nie możecie Państwo oddać Waszego urządzenia dostawcy to nie wyrzucajcie go. W takim przypadku należy skontaktować się z władzami lokalnymi w celu ustalenia możliwości przyjaznego dla środowiska naturalnego złomowania urządzenia. nie wyrzucać do śmietników domowych baterii wykorzystywanych w przełącznikach bezprzewodowych; należy je zdać w wyznaczonym do tego celu punkcie. 12. Opis pracy systemu W niniejszym rozdziale opisany jest system wentylacji zrównoważonej i jego funkcjonowanie z wykorzystaniem ComfoAir Elementy składowe systemu zrównoważonej wentylacji Kompletny system wentylacji zrównoważonej składa się z następujących elementów: - ComfoAir 350 z panelem sterującym z oprogramowaniem, przygotowanym do podłączenia wraz z następującymi opcjami: - nagrzewnica wstępna. - wymiennik entalpiczny ComfoHygro (odzyskiwanie ciepła i wilgotności). - przełącznik trójstopniowy bez sygnalizacji usterek i filtra lub przełącznik trójstopniowy z sygnalizacją usterek i filtrów. - bezprzewodowe przełączniki trójstopniowe. - przełącznik łazienkowy - czujniki z kontrolką 0 10 V (2 x) - System kanałów - system kanałów nawiewnych i wywiewnych - system zaworów nawiewnych i wywiewnych Opcje, które mogą być podłączone wyłącznie do wersji ComfoAir 350 Luxe: - wywiew poprzez okap kuchenny. - nagrzewnica wtórna w systemie kanałów - czujniki ze sterowaniem 0 10 V (2 x) - czujnik wilgotności w pomieszczeniach mieszkalnych - geotermalny wymiennik ciepła. - sterowanie czyszczeniem przewodu kominowego wraz z czujnikiem ciśnienia w kominie. - wskaźnik usterek (z sygnalizacją) (patrz schemat połączeń). - panel sterujący typu Comfo Control Avignon (dotykowy panel sterowania z dodatkowymi opcjami ). 23

24 Powyższe elementy/ funkcje zrównoważonego systemu wentylacji są opisane w kolejnych podrozdziałach System kontrolowanej wentylacji zrównoważonej Ogólnie system wentylacji zrównoważonej składa się z następujących elementów: Rekuperator ComfoAir 350 (A). System kanałów nawiewnych i wywiewnych - zasysania powietrza zewnętrznego (B) i wywiewu powietrza z wnętrz (C). Anemostaty nawiewne powietrza w pomieszczeniach mieszkalnych (D). Anemostaty wywiewne powietrza z kuchni, łazienki, toalet i, w miarę możliwości, składzików (E). Wyciąg kuchenny bez zasilania elektrycznego z przełącznikiem trójstopniowym, np. Ex Sense (F) ComfoAir 350 ComfoAir 350 w wersji standardowej składa się z następujących elementów: Obudowa zewnętrzna (A) ze stali malowanej proszkowo. Izolacja wewnętrzna (B) z wysokogatunkowego polipropylenu (E) PP. 4 obrotowe krócce przyłączeniowe ( C ) do kanałów powietrznych. 2 filtry EU4 (G3, EU7) (D) do filtrowania powietrza. 2 energooszczędne silniki prądu stałego ( E ) z wirnikiem szybkoobrotowym. Przeciwprądowy wymiennik ciepła (opcjonalnie z entalpicznym wymiennikiem wilgotności) (F) o sprawności powyżej 95%, w którym wilgotność (opcja) i ciepło są odzyskiwane z wydmuchiwanego powietrza. Panel sterujący Comfo Control Easy (G) do odczytu danych i programowania. płyta PCB(H2) z podłączeniami do panelu sterującego, wymiennik ciepła i czujniki ze sterownikiem 0-10V (2x). płyta PCB (H1) z podłączeniami do wentylatorów, bypassu, nagrzewnicy wstępnej, czujników temperaturowych (T1 do T2), przełącznika trójstopniowego z lub bez sygnalizatora usterek i obsługi filtra (opcja) oraz przełącznika łazienkowego (opcja). płytka znamionowa (I) z danymi ComfoAir 350 (niewidoczna). rura odprowadzenia kondensatu (J). naklejka (K) z podłączeniami (niewidoczna). wtyczka 230V (L) 24

25 ComfoAir 350 rodzaje pracy ComfoAir 350 został zaprojektowany i wykonany jako jednostka centralna systemu wentylacji kontrolowanej w budynkach mieszkalnych. Wykorzystuje on dwa strumienie powietrza, które w higieniczny sposób wymieniają wzajemnie energię, nie mieszając się ze sobą. Filtr zanieczyszczone powietrze jest wyciągane przy pomocy wentylatora wywiewnego (A) z, np. kuchni, toalety i prysznica (B). 25
