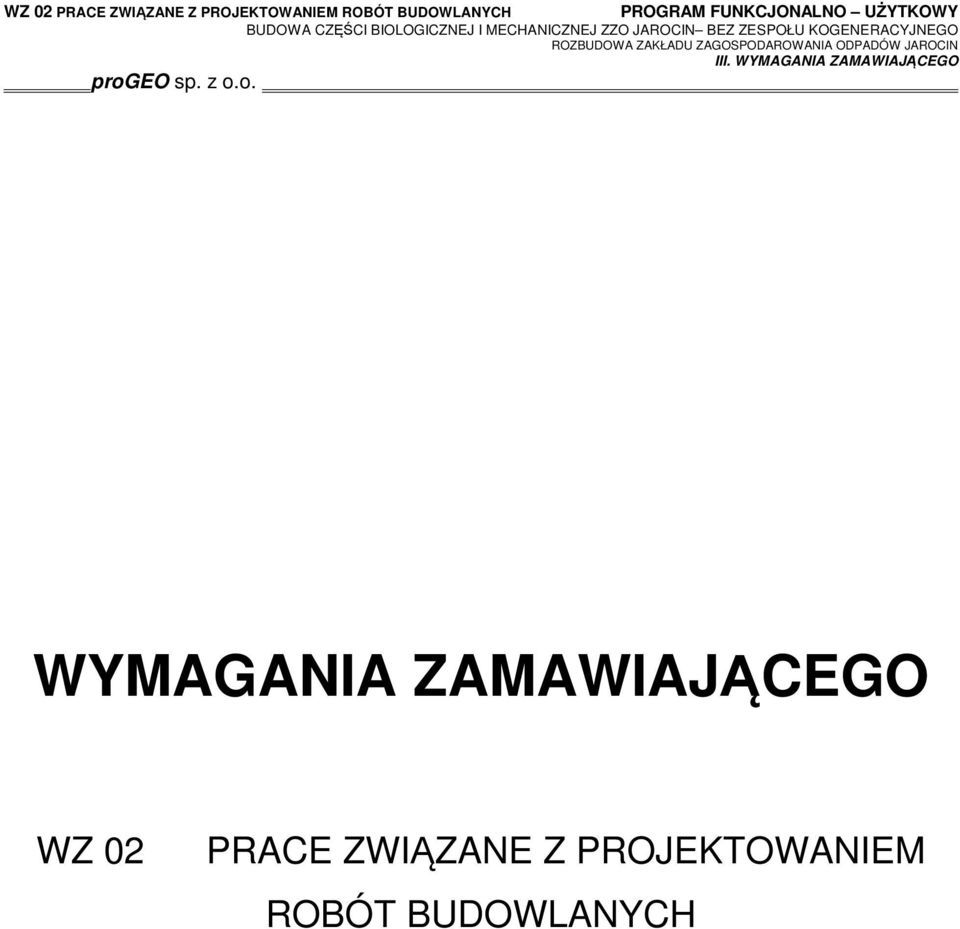

1 WYMAGANIA ZAMAWIAJĄCEGO WZ 02 PRACE ZWIĄZANE Z PROJEKTOWANIEM ROBÓT BUDOWLANYCH

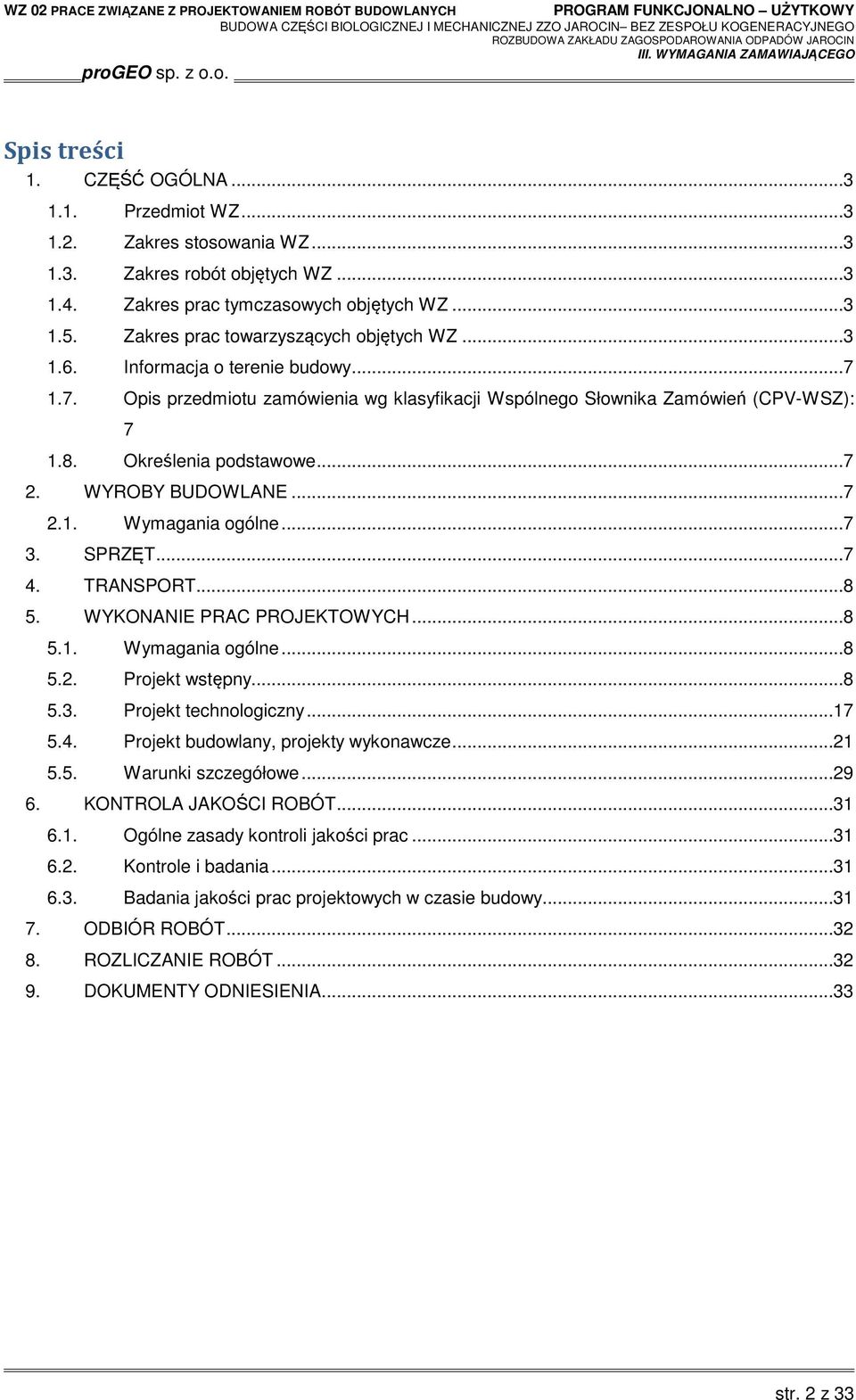

2 Spis treści 1. CZĘŚĆ OGÓLNA Przedmiot WZ Zakres stosowania WZ Zakres robót objętych WZ Zakres prac tymczasowych objętych WZ Zakres prac towarzyszących objętych WZ Informacja o terenie budowy Opis przedmiotu zamówienia wg klasyfikacji Wspólnego Słownika Zamówień (CPV-WSZ): Określenia podstawowe WYROBY BUDOWLANE Wymagania ogólne SPRZĘT TRANSPORT WYKONANIE PRAC PROJEKTOWYCH Wymagania ogólne Projekt wstępny Projekt technologiczny Projekt budowlany, projekty wykonawcze Warunki szczegółowe KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości prac Kontrole i badania Badania jakości prac projektowych w czasie budowy ODBIÓR ROBÓT ROZLICZANIE ROBÓT DOKUMENTY ODNIESIENIA...33 str. 2 z 33

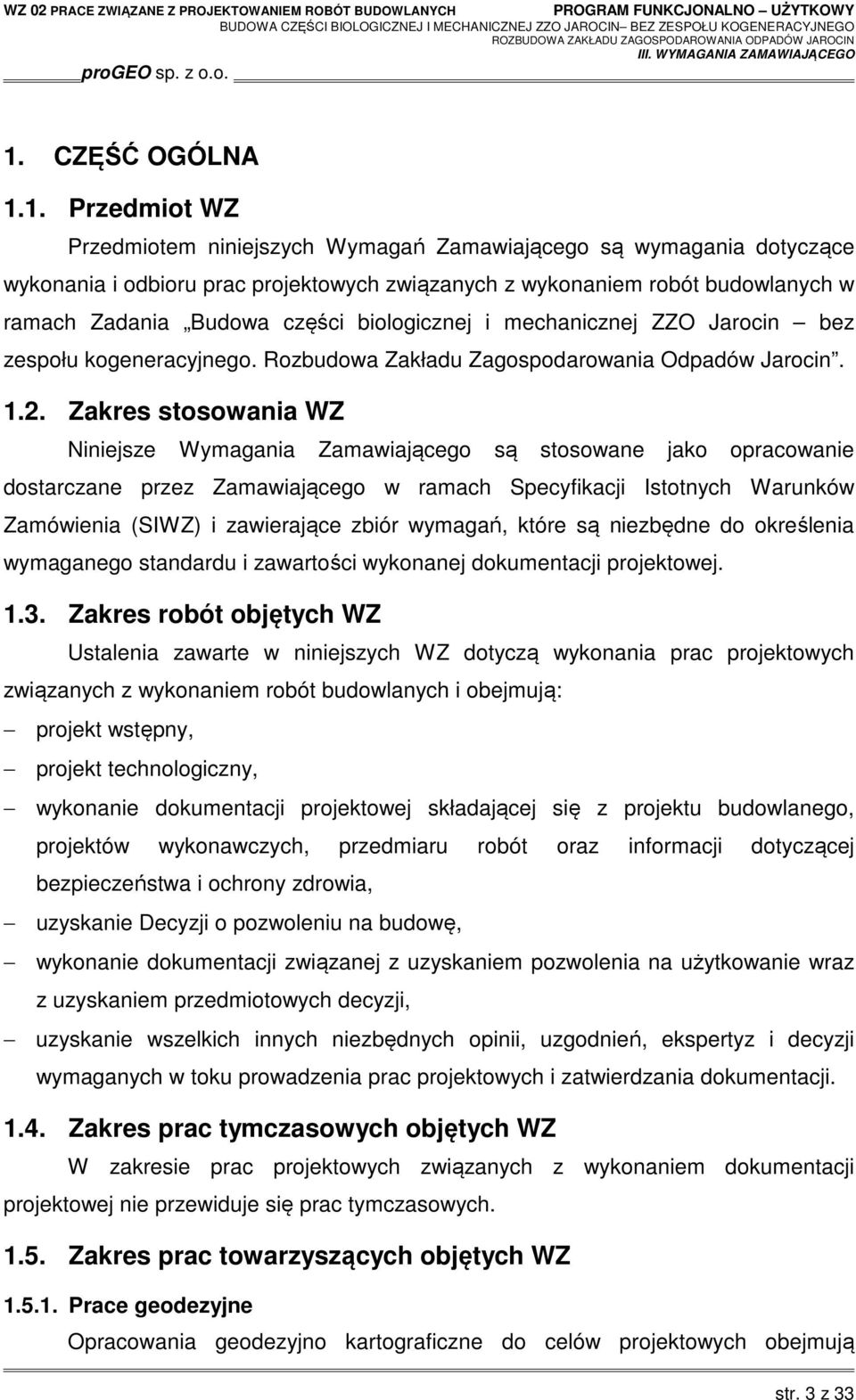

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot WZ Przedmiotem niniejszych Wymagań Zamawiającego są wymagania dotyczące wykonania i odbioru prac projektowych związanych z wykonaniem robót budowlanych w ramach Zadania Budowa części biologicznej i mechanicznej ZZO Jarocin bez zespołu kogeneracyjnego. Rozbudowa Zakładu Zagospodarowania Odpadów Jarocin Zakres stosowania WZ Niniejsze Wymagania Zamawiającego są stosowane jako opracowanie dostarczane przez Zamawiającego w ramach Specyfikacji Istotnych Warunków Zamówienia (SIWZ) i zawierające zbiór wymagań, które są niezbędne do określenia wymaganego standardu i zawartości wykonanej dokumentacji projektowej Zakres robót objętych WZ Ustalenia zawarte w niniejszych WZ dotyczą wykonania prac projektowych związanych z wykonaniem robót budowlanych i obejmują: projekt wstępny, projekt technologiczny, wykonanie dokumentacji projektowej składającej się z projektu budowlanego, projektów wykonawczych, przedmiaru robót oraz informacji dotyczącej bezpieczeństwa i ochrony zdrowia, uzyskanie Decyzji o pozwoleniu na budowę, wykonanie dokumentacji związanej z uzyskaniem pozwolenia na użytkowanie wraz z uzyskaniem przedmiotowych decyzji, uzyskanie wszelkich innych niezbędnych opinii, uzgodnień, ekspertyz i decyzji wymaganych w toku prowadzenia prac projektowych i zatwierdzania dokumentacji Zakres prac tymczasowych objętych WZ W zakresie prac projektowych związanych z wykonaniem dokumentacji projektowej nie przewiduje się prac tymczasowych Zakres prac towarzyszących objętych WZ Prace geodezyjne Opracowania geodezyjno kartograficzne do celów projektowych obejmują str. 3 z 33

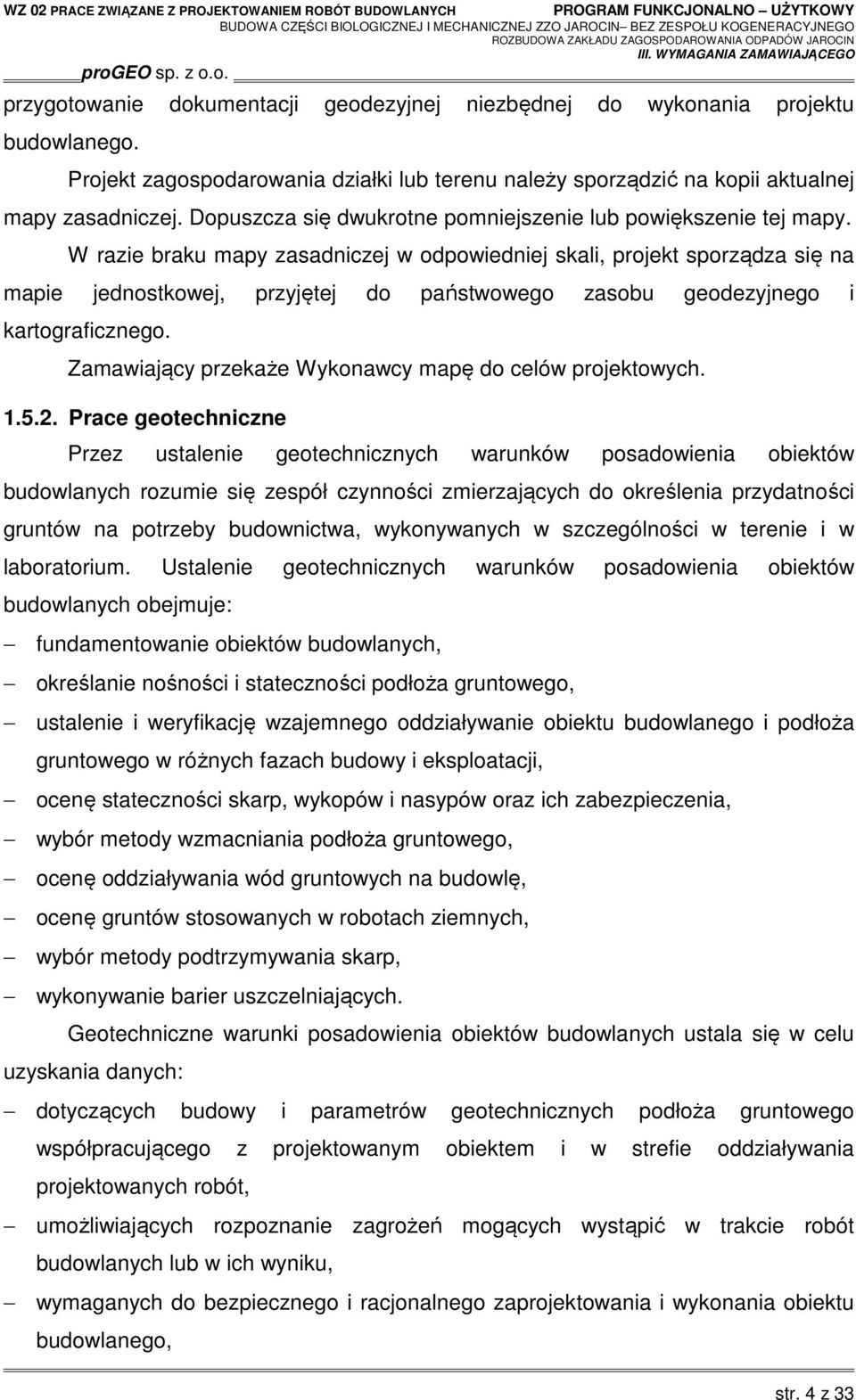

4 przygotowanie dokumentacji geodezyjnej niezbędnej do wykonania projektu budowlanego. Projekt zagospodarowania działki lub terenu należy sporządzić na kopii aktualnej mapy zasadniczej. Dopuszcza się dwukrotne pomniejszenie lub powiększenie tej mapy. W razie braku mapy zasadniczej w odpowiedniej skali, projekt sporządza się na mapie jednostkowej, przyjętej do państwowego zasobu geodezyjnego i kartograficznego. Zamawiający przekaże Wykonawcy mapę do celów projektowych Prace geotechniczne Przez ustalenie geotechnicznych warunków posadowienia obiektów budowlanych rozumie się zespół czynności zmierzających do określenia przydatności gruntów na potrzeby budownictwa, wykonywanych w szczególności w terenie i w laboratorium. Ustalenie geotechnicznych warunków posadowienia obiektów budowlanych obejmuje: fundamentowanie obiektów budowlanych, określanie nośności i stateczności podłoża gruntowego, ustalenie i weryfikację wzajemnego oddziaływanie obiektu budowlanego i podłoża gruntowego w różnych fazach budowy i eksploatacji, ocenę stateczności skarp, wykopów i nasypów oraz ich zabezpieczenia, wybór metody wzmacniania podłoża gruntowego, ocenę oddziaływania wód gruntowych na budowlę, ocenę gruntów stosowanych w robotach ziemnych, wybór metody podtrzymywania skarp, wykonywanie barier uszczelniających. Geotechniczne warunki posadowienia obiektów budowlanych ustala się w celu uzyskania danych: dotyczących budowy i parametrów geotechnicznych podłoża gruntowego współpracującego z projektowanym obiektem i w strefie oddziaływania projektowanych robót, umożliwiających rozpoznanie zagrożeń mogących wystąpić w trakcie robót budowlanych lub w ich wyniku, wymaganych do bezpiecznego i racjonalnego zaprojektowania i wykonania obiektu budowlanego, str. 4 z 33

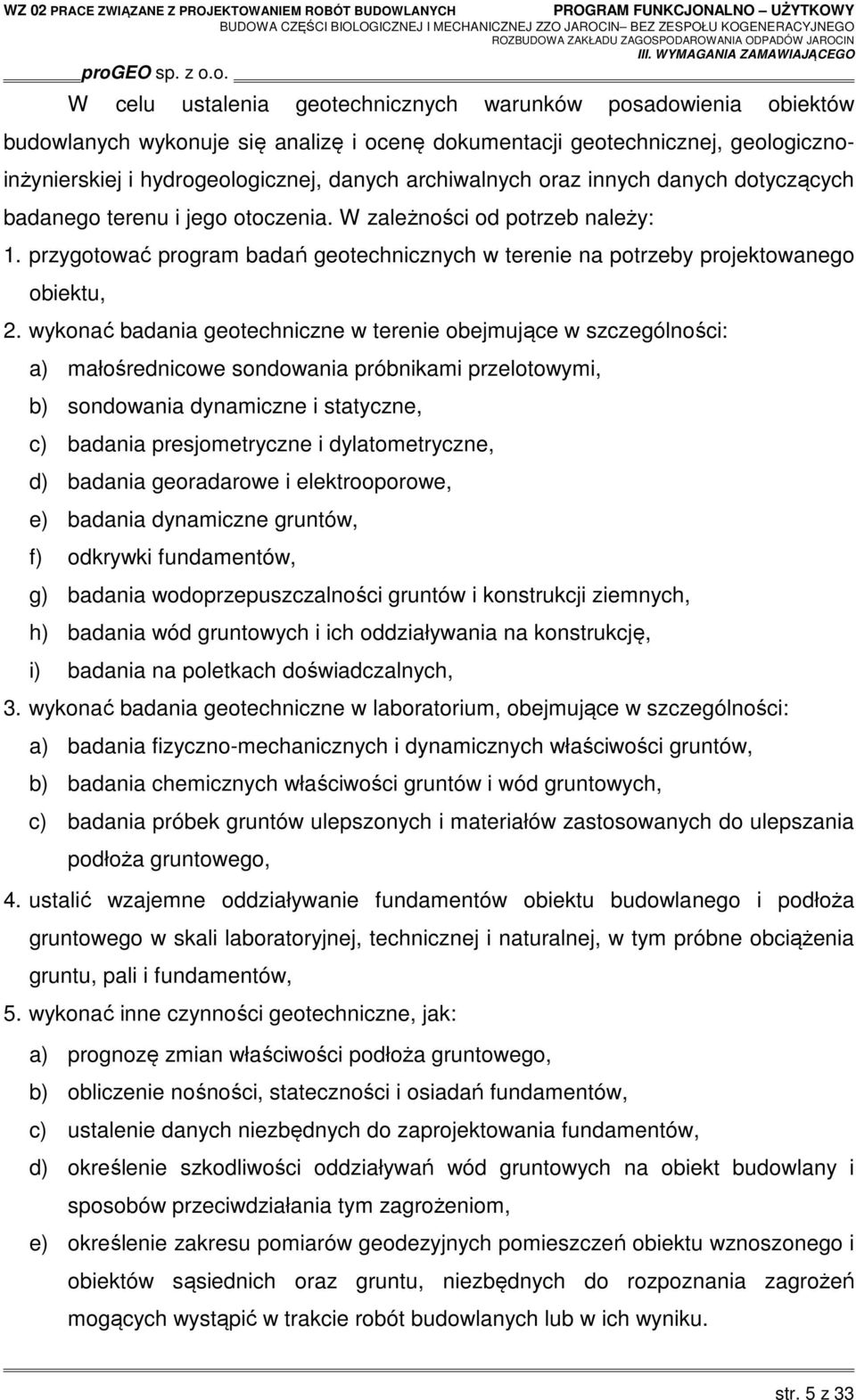

5 W celu ustalenia geotechnicznych warunków posadowienia obiektów budowlanych wykonuje się analizę i ocenę dokumentacji geotechnicznej, geologicznoinżynierskiej i hydrogeologicznej, danych archiwalnych oraz innych danych dotyczących badanego terenu i jego otoczenia. W zależności od potrzeb należy: 1. przygotować program badań geotechnicznych w terenie na potrzeby projektowanego obiektu, 2. wykonać badania geotechniczne w terenie obejmujące w szczególności: a) małośrednicowe sondowania próbnikami przelotowymi, b) sondowania dynamiczne i statyczne, c) badania presjometryczne i dylatometryczne, d) badania georadarowe i elektrooporowe, e) badania dynamiczne gruntów, f) odkrywki fundamentów, g) badania wodoprzepuszczalności gruntów i konstrukcji ziemnych, h) badania wód gruntowych i ich oddziaływania na konstrukcję, i) badania na poletkach doświadczalnych, 3. wykonać badania geotechniczne w laboratorium, obejmujące w szczególności: a) badania fizyczno-mechanicznych i dynamicznych właściwości gruntów, b) badania chemicznych właściwości gruntów i wód gruntowych, c) badania próbek gruntów ulepszonych i materiałów zastosowanych do ulepszania podłoża gruntowego, 4. ustalić wzajemne oddziaływanie fundamentów obiektu budowlanego i podłoża gruntowego w skali laboratoryjnej, technicznej i naturalnej, w tym próbne obciążenia gruntu, pali i fundamentów, 5. wykonać inne czynności geotechniczne, jak: a) prognozę zmian właściwości podłoża gruntowego, b) obliczenie nośności, stateczności i osiadań fundamentów, c) ustalenie danych niezbędnych do zaprojektowania fundamentów, d) określenie szkodliwości oddziaływań wód gruntowych na obiekt budowlany i sposobów przeciwdziałania tym zagrożeniom, e) określenie zakresu pomiarów geodezyjnych pomieszczeń obiektu wznoszonego i obiektów sąsiednich oraz gruntu, niezbędnych do rozpoznania zagrożeń mogących wystąpić w trakcie robót budowlanych lub w ich wyniku. str. 5 z 33

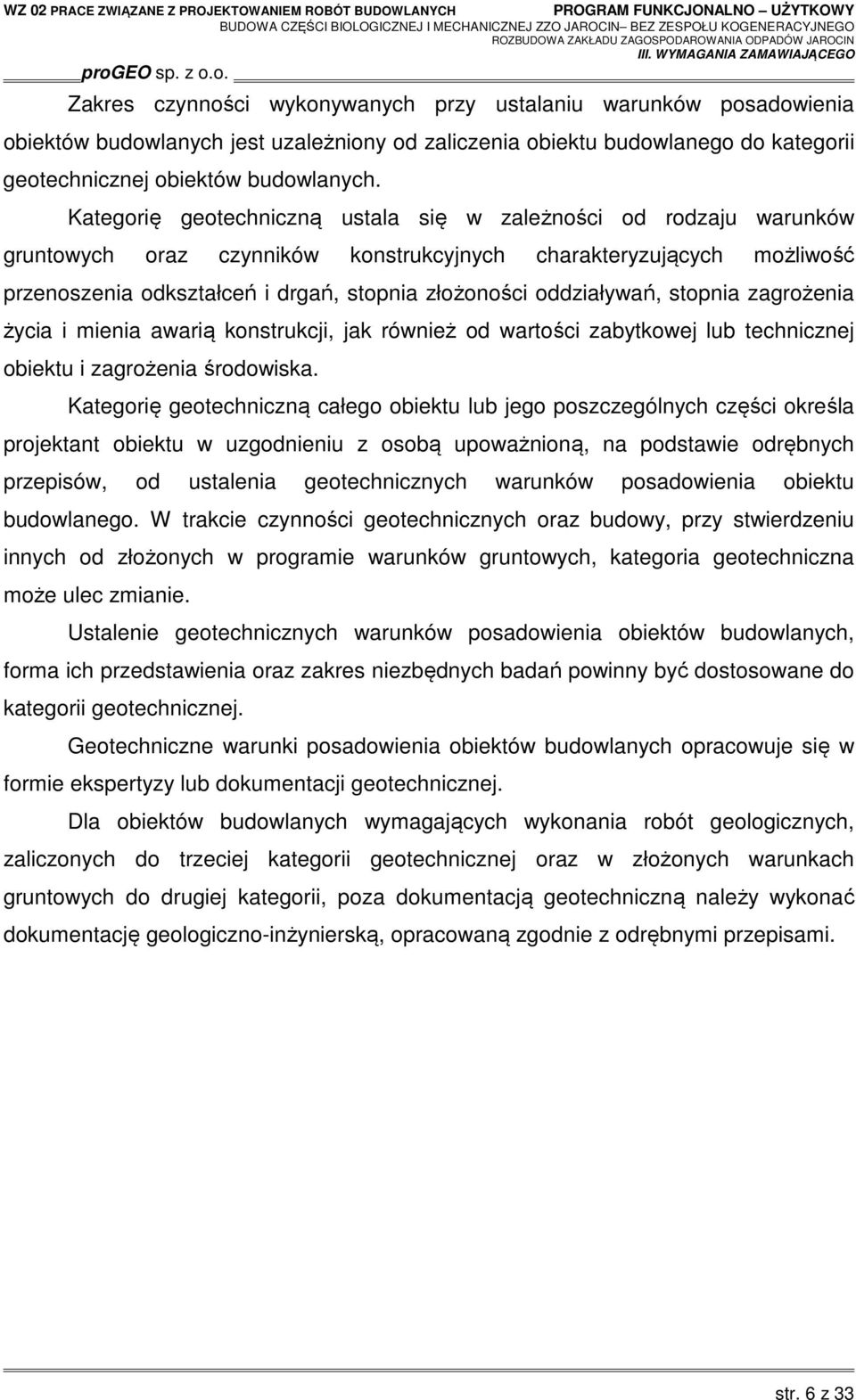

6 Zakres czynności wykonywanych przy ustalaniu warunków posadowienia obiektów budowlanych jest uzależniony od zaliczenia obiektu budowlanego do kategorii geotechnicznej obiektów budowlanych. Kategorię geotechniczną ustala się w zależności od rodzaju warunków gruntowych oraz czynników konstrukcyjnych charakteryzujących możliwość przenoszenia odkształceń i drgań, stopnia złożoności oddziaływań, stopnia zagrożenia życia i mienia awarią konstrukcji, jak również od wartości zabytkowej lub technicznej obiektu i zagrożenia środowiska. Kategorię geotechniczną całego obiektu lub jego poszczególnych części określa projektant obiektu w uzgodnieniu z osobą upoważnioną, na podstawie odrębnych przepisów, od ustalenia geotechnicznych warunków posadowienia obiektu budowlanego. W trakcie czynności geotechnicznych oraz budowy, przy stwierdzeniu innych od złożonych w programie warunków gruntowych, kategoria geotechniczna może ulec zmianie. Ustalenie geotechnicznych warunków posadowienia obiektów budowlanych, forma ich przedstawienia oraz zakres niezbędnych badań powinny być dostosowane do kategorii geotechnicznej. Geotechniczne warunki posadowienia obiektów budowlanych opracowuje się w formie ekspertyzy lub dokumentacji geotechnicznej. Dla obiektów budowlanych wymagających wykonania robót geologicznych, zaliczonych do trzeciej kategorii geotechnicznej oraz w złożonych warunkach gruntowych do drugiej kategorii, poza dokumentacją geotechniczną należy wykonać dokumentację geologiczno-inżynierską, opracowaną zgodnie z odrębnymi przepisami. str. 6 z 33

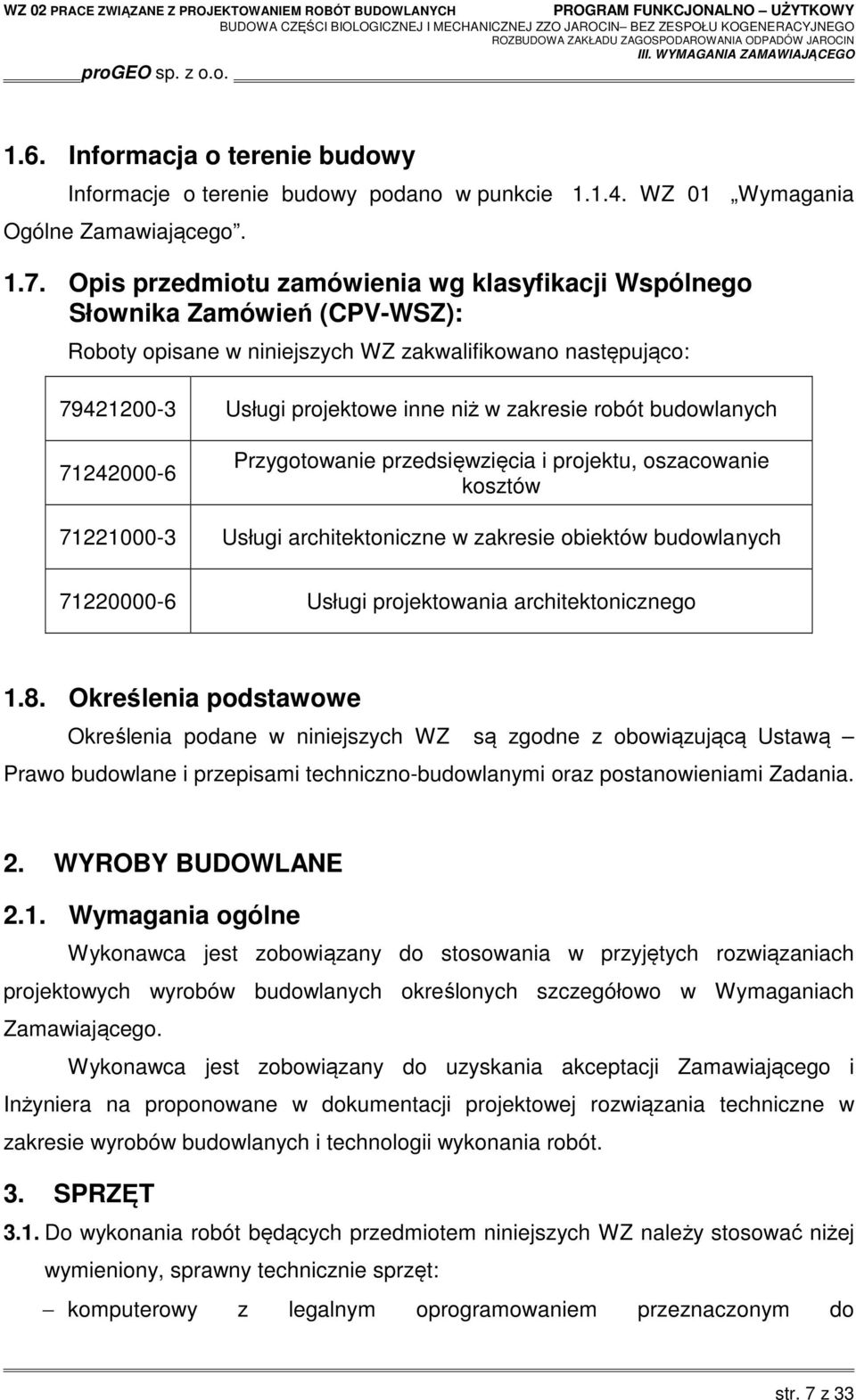

7 1.6. Informacja o terenie budowy Informacje o terenie budowy podano w punkcie WZ 01 Wymagania Ogólne Zamawiającego Opis przedmiotu zamówienia wg klasyfikacji Wspólnego Słownika Zamówień (CPV-WSZ): Roboty opisane w niniejszych WZ zakwalifikowano następująco: Usługi projektowe inne niż w zakresie robót budowlanych Przygotowanie przedsięwzięcia i projektu, oszacowanie kosztów Usługi architektoniczne w zakresie obiektów budowlanych Usługi projektowania architektonicznego 1.8. Określenia podstawowe Określenia podane w niniejszych WZ są zgodne z obowiązującą Ustawą Prawo budowlane i przepisami techniczno-budowlanymi oraz postanowieniami Zadania. 2. WYROBY BUDOWLANE 2.1. Wymagania ogólne Wykonawca jest zobowiązany do stosowania w przyjętych rozwiązaniach projektowych wyrobów budowlanych określonych szczegółowo w Wymaganiach Zamawiającego. Wykonawca jest zobowiązany do uzyskania akceptacji Zamawiającego i Inżyniera na proponowane w dokumentacji projektowej rozwiązania techniczne w zakresie wyrobów budowlanych i technologii wykonania robót. 3. SPRZĘT 3.1. Do wykonania robót będących przedmiotem niniejszych WZ należy stosować niżej wymieniony, sprawny technicznie sprzęt: komputerowy z legalnym oprogramowaniem przeznaczonym do str. 7 z 33

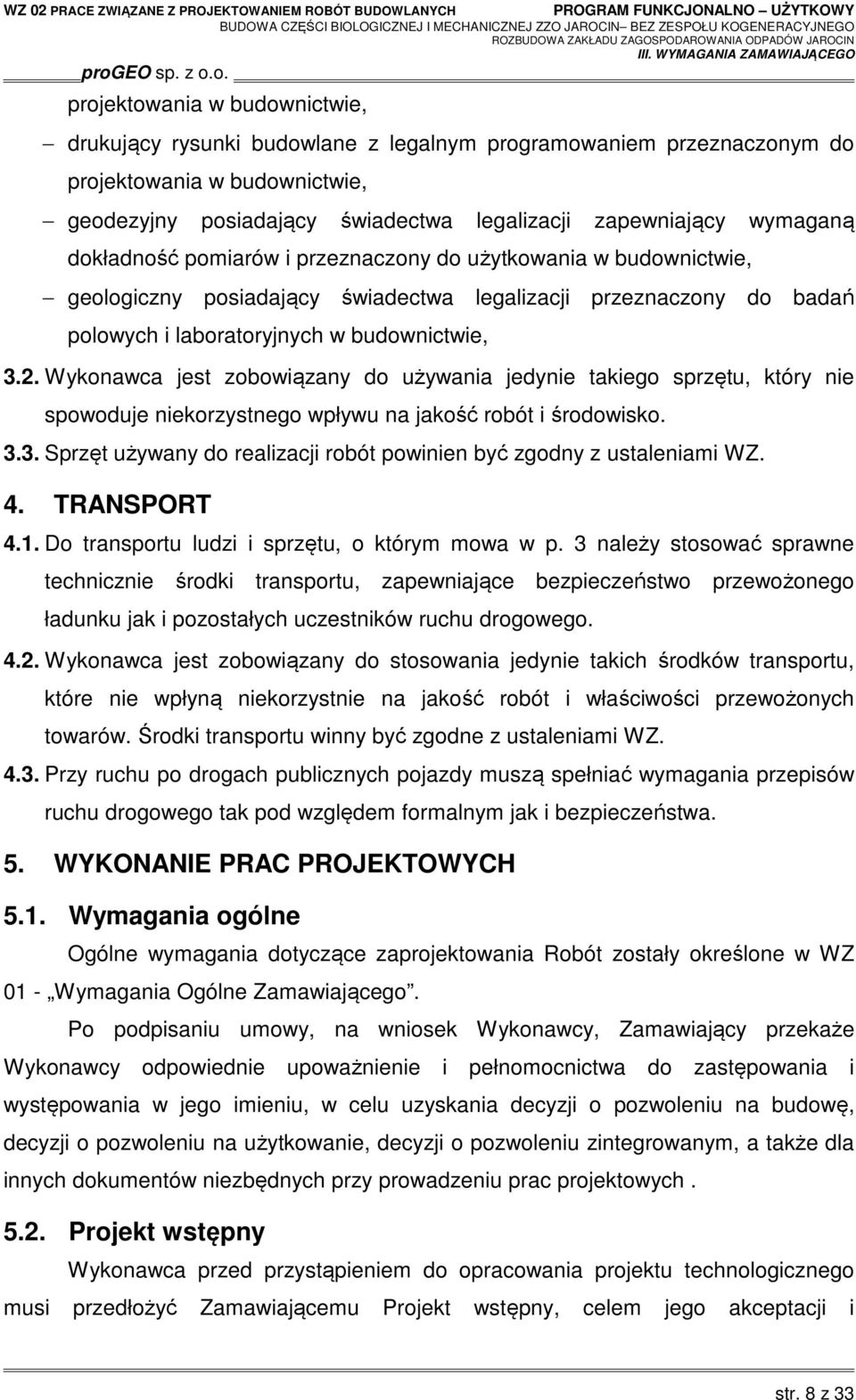

8 projektowania w budownictwie, drukujący rysunki budowlane z legalnym programowaniem przeznaczonym do projektowania w budownictwie, geodezyjny posiadający świadectwa legalizacji zapewniający wymaganą dokładność pomiarów i przeznaczony do użytkowania w budownictwie, geologiczny posiadający świadectwa legalizacji przeznaczony do badań polowych i laboratoryjnych w budownictwie, 3.2. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość robót i środowisko Sprzęt używany do realizacji robót powinien być zgodny z ustaleniami WZ. 4. TRANSPORT 4.1. Do transportu ludzi i sprzętu, o którym mowa w p. 3 należy stosować sprawne technicznie środki transportu, zapewniające bezpieczeństwo przewożonego ładunku jak i pozostałych uczestników ruchu drogowego Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewożonych towarów. Środki transportu winny być zgodne z ustaleniami WZ Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania przepisów ruchu drogowego tak pod względem formalnym jak i bezpieczeństwa. 5. WYKONANIE PRAC PROJEKTOWYCH 5.1. Wymagania ogólne Ogólne wymagania dotyczące zaprojektowania Robót zostały określone w WZ 01 - Wymagania Ogólne Zamawiającego. Po podpisaniu umowy, na wniosek Wykonawcy, Zamawiający przekaże Wykonawcy odpowiednie upoważnienie i pełnomocnictwa do zastępowania i występowania w jego imieniu, w celu uzyskania decyzji o pozwoleniu na budowę, decyzji o pozwoleniu na użytkowanie, decyzji o pozwoleniu zintegrowanym, a także dla innych dokumentów niezbędnych przy prowadzeniu prac projektowych Projekt wstępny Wykonawca przed przystąpieniem do opracowania projektu technologicznego musi przedłożyć Zamawiającemu Projekt wstępny, celem jego akceptacji i str. 8 z 33

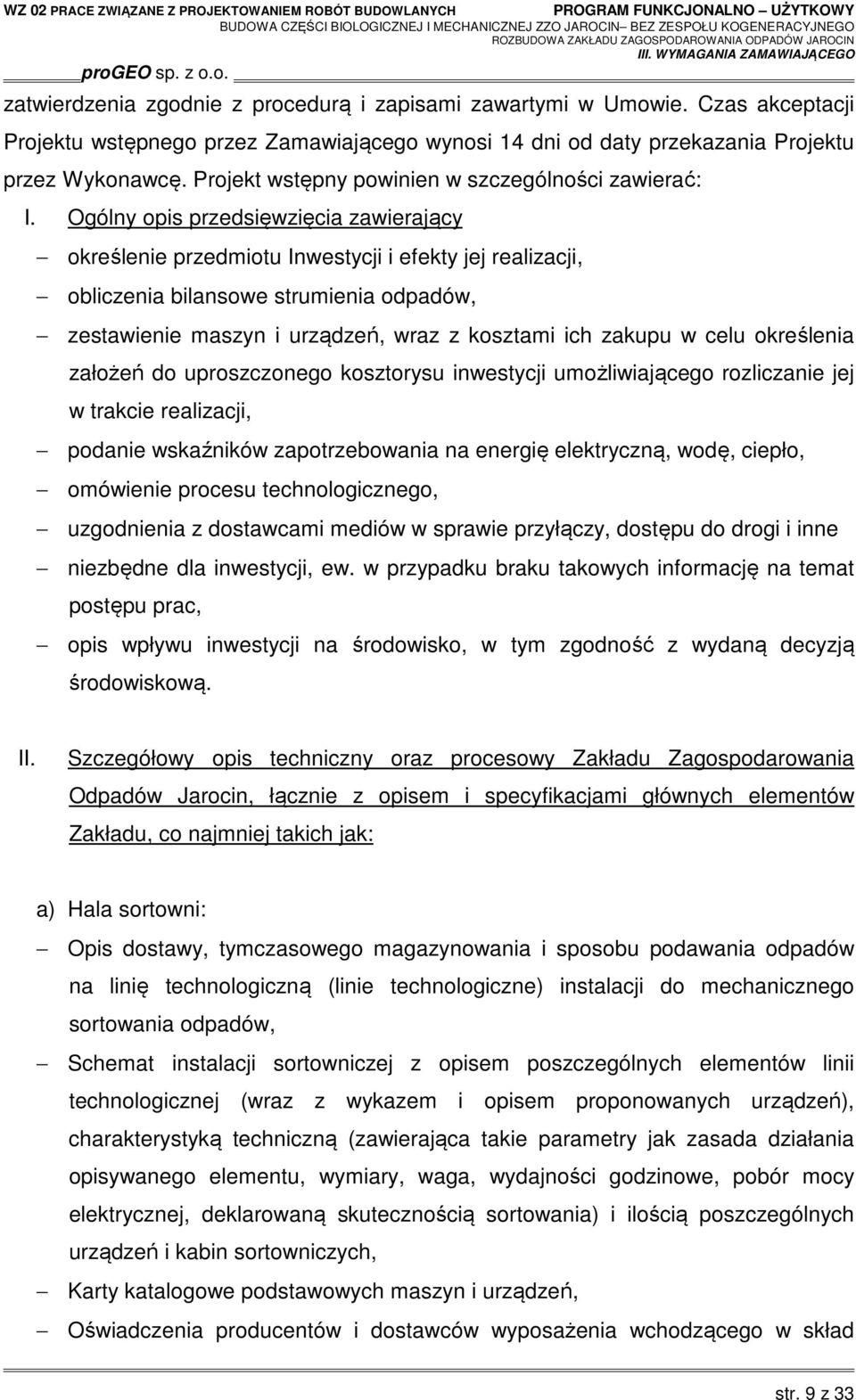

9 zatwierdzenia zgodnie z procedurą i zapisami zawartymi w Umowie. Czas akceptacji Projektu wstępnego przez Zamawiającego wynosi 14 dni od daty przekazania Projektu przez Wykonawcę. Projekt wstępny powinien w szczególności zawierać: I. Ogólny opis przedsięwzięcia zawierający określenie przedmiotu Inwestycji i efekty jej realizacji, obliczenia bilansowe strumienia odpadów, zestawienie maszyn i urządzeń, wraz z kosztami ich zakupu w celu określenia założeń do uproszczonego kosztorysu inwestycji umożliwiającego rozliczanie jej w trakcie realizacji, podanie wskaźników zapotrzebowania na energię elektryczną, wodę, ciepło, omówienie procesu technologicznego, uzgodnienia z dostawcami mediów w sprawie przyłączy, dostępu do drogi i inne niezbędne dla inwestycji, ew. w przypadku braku takowych informację na temat postępu prac, opis wpływu inwestycji na środowisko, w tym zgodność z wydaną decyzją środowiskową. II. Szczegółowy opis techniczny oraz procesowy Zakładu Zagospodarowania Odpadów Jarocin, łącznie z opisem i specyfikacjami głównych elementów Zakładu, co najmniej takich jak: a) Hala sortowni: Opis dostawy, tymczasowego magazynowania i sposobu podawania odpadów na linię technologiczną (linie technologiczne) instalacji do mechanicznego sortowania odpadów, Schemat instalacji sortowniczej z opisem poszczególnych elementów linii technologicznej (wraz z wykazem i opisem proponowanych urządzeń), charakterystyką techniczną (zawierająca takie parametry jak zasada działania opisywanego elementu, wymiary, waga, wydajności godzinowe, pobór mocy elektrycznej, deklarowaną skutecznością sortowania) i ilością poszczególnych urządzeń i kabin sortowniczych, Karty katalogowe podstawowych maszyn i urządzeń, Oświadczenia producentów i dostawców wyposażenia wchodzącego w skład str. 9 z 33

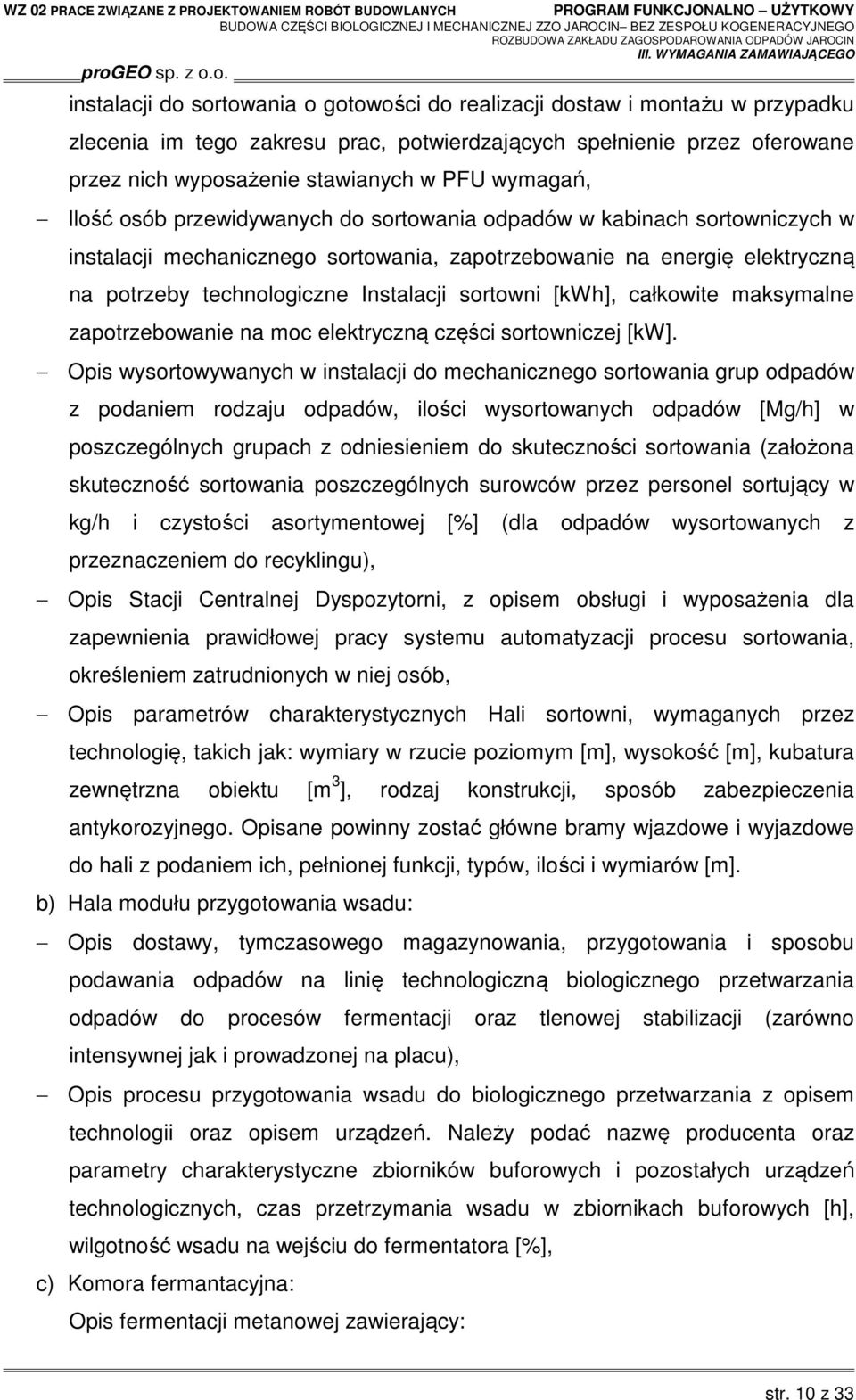

10 instalacji do sortowania o gotowości do realizacji dostaw i montażu w przypadku zlecenia im tego zakresu prac, potwierdzających spełnienie przez oferowane przez nich wyposażenie stawianych w PFU wymagań, Ilość osób przewidywanych do sortowania odpadów w kabinach sortowniczych w instalacji mechanicznego sortowania, zapotrzebowanie na energię elektryczną na potrzeby technologiczne Instalacji sortowni [kwh], całkowite maksymalne zapotrzebowanie na moc elektryczną części sortowniczej [kw]. Opis wysortowywanych w instalacji do mechanicznego sortowania grup odpadów z podaniem rodzaju odpadów, ilości wysortowanych odpadów [Mg/h] w poszczególnych grupach z odniesieniem do skuteczności sortowania (założona skuteczność sortowania poszczególnych surowców przez personel sortujący w kg/h i czystości asortymentowej [%] (dla odpadów wysortowanych z przeznaczeniem do recyklingu), Opis Stacji Centralnej Dyspozytorni, z opisem obsługi i wyposażenia dla zapewnienia prawidłowej pracy systemu automatyzacji procesu sortowania, określeniem zatrudnionych w niej osób, Opis parametrów charakterystycznych Hali sortowni, wymaganych przez technologię, takich jak: wymiary w rzucie poziomym [m], wysokość [m], kubatura zewnętrzna obiektu [m 3 ], rodzaj konstrukcji, sposób zabezpieczenia antykorozyjnego. Opisane powinny zostać główne bramy wjazdowe i wyjazdowe do hali z podaniem ich, pełnionej funkcji, typów, ilości i wymiarów [m]. b) Hala modułu przygotowania wsadu: Opis dostawy, tymczasowego magazynowania, przygotowania i sposobu podawania odpadów na linię technologiczną biologicznego przetwarzania odpadów do procesów fermentacji oraz tlenowej stabilizacji (zarówno intensywnej jak i prowadzonej na placu), Opis procesu przygotowania wsadu do biologicznego przetwarzania z opisem technologii oraz opisem urządzeń. Należy podać nazwę producenta oraz parametry charakterystyczne zbiorników buforowych i pozostałych urządzeń technologicznych, czas przetrzymania wsadu w zbiornikach buforowych [h], wilgotność wsadu na wejściu do fermentatora [%], c) Komora fermantacyjna: Opis fermentacji metanowej zawierający: str. 10 z 33

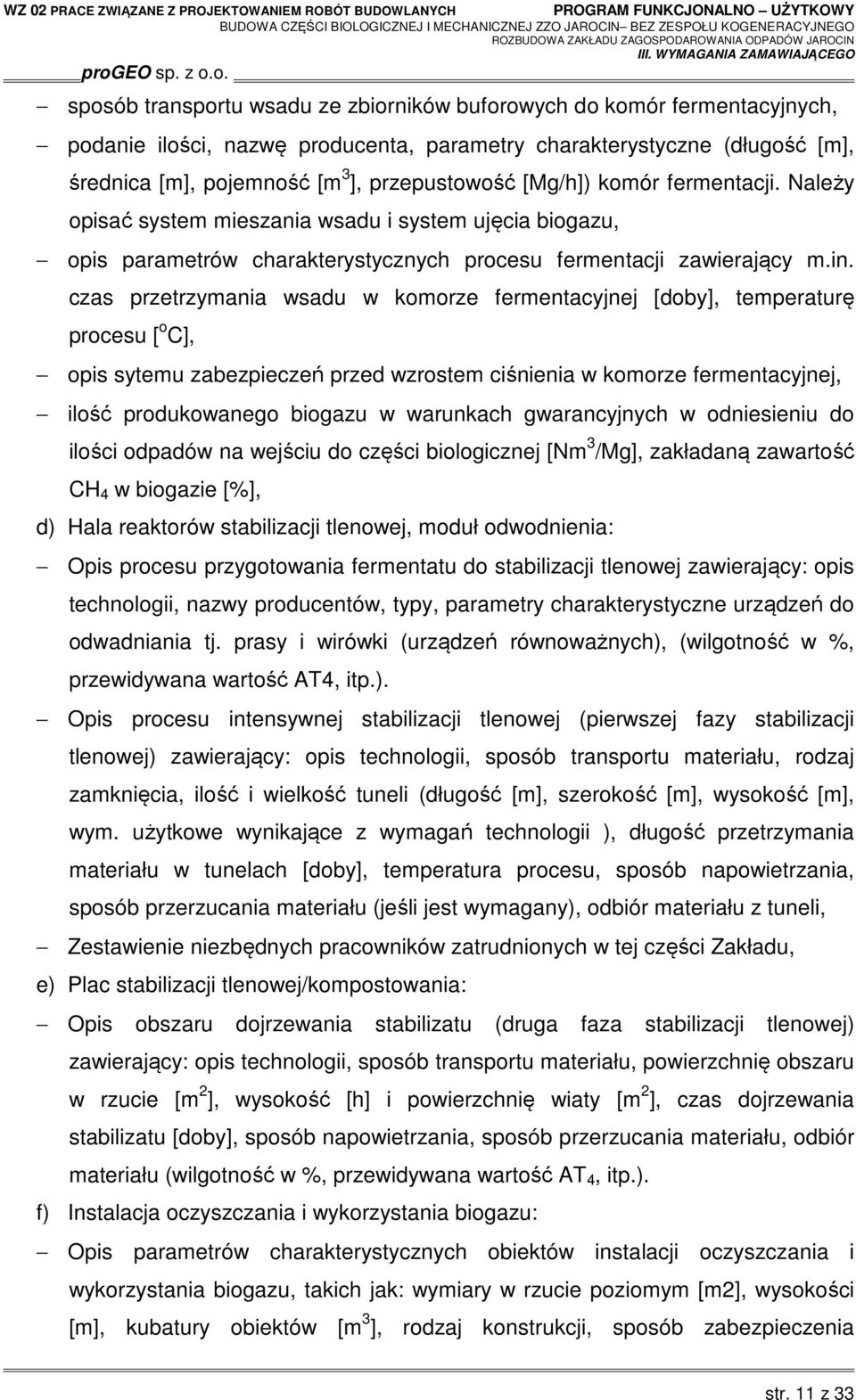

11 sposób transportu wsadu ze zbiorników buforowych do komór fermentacyjnych, podanie ilości, nazwę producenta, parametry charakterystyczne (długość [m], średnica [m], pojemność [m 3 ], przepustowość [Mg/h]) komór fermentacji. Należy opisać system mieszania wsadu i system ujęcia biogazu, opis parametrów charakterystycznych procesu fermentacji zawierający m.in. czas przetrzymania wsadu w komorze fermentacyjnej [doby], temperaturę procesu [ o C], opis sytemu zabezpieczeń przed wzrostem ciśnienia w komorze fermentacyjnej, ilość produkowanego biogazu w warunkach gwarancyjnych w odniesieniu do ilości odpadów na wejściu do części biologicznej [Nm 3 /Mg], zakładaną zawartość CH 4 w biogazie [%], d) Hala reaktorów stabilizacji tlenowej, moduł odwodnienia: Opis procesu przygotowania fermentatu do stabilizacji tlenowej zawierający: opis technologii, nazwy producentów, typy, parametry charakterystyczne urządzeń do odwadniania tj. prasy i wirówki (urządzeń równoważnych), (wilgotność w %, przewidywana wartość AT4, itp.). Opis procesu intensywnej stabilizacji tlenowej (pierwszej fazy stabilizacji tlenowej) zawierający: opis technologii, sposób transportu materiału, rodzaj zamknięcia, ilość i wielkość tuneli (długość [m], szerokość [m], wysokość [m], wym. użytkowe wynikające z wymagań technologii ), długość przetrzymania materiału w tunelach [doby], temperatura procesu, sposób napowietrzania, sposób przerzucania materiału (jeśli jest wymagany), odbiór materiału z tuneli, Zestawienie niezbędnych pracowników zatrudnionych w tej części Zakładu, e) Plac stabilizacji tlenowej/kompostowania: Opis obszaru dojrzewania stabilizatu (druga faza stabilizacji tlenowej) zawierający: opis technologii, sposób transportu materiału, powierzchnię obszaru w rzucie [m 2 ], wysokość [h] i powierzchnię wiaty [m 2 ], czas dojrzewania stabilizatu [doby], sposób napowietrzania, sposób przerzucania materiału, odbiór materiału (wilgotność w %, przewidywana wartość AT 4, itp.). f) Instalacja oczyszczania i wykorzystania biogazu: Opis parametrów charakterystycznych obiektów instalacji oczyszczania i wykorzystania biogazu, takich jak: wymiary w rzucie poziomym [m2], wysokości [m], kubatury obiektów [m 3 ], rodzaj konstrukcji, sposób zabezpieczenia str. 11 z 33

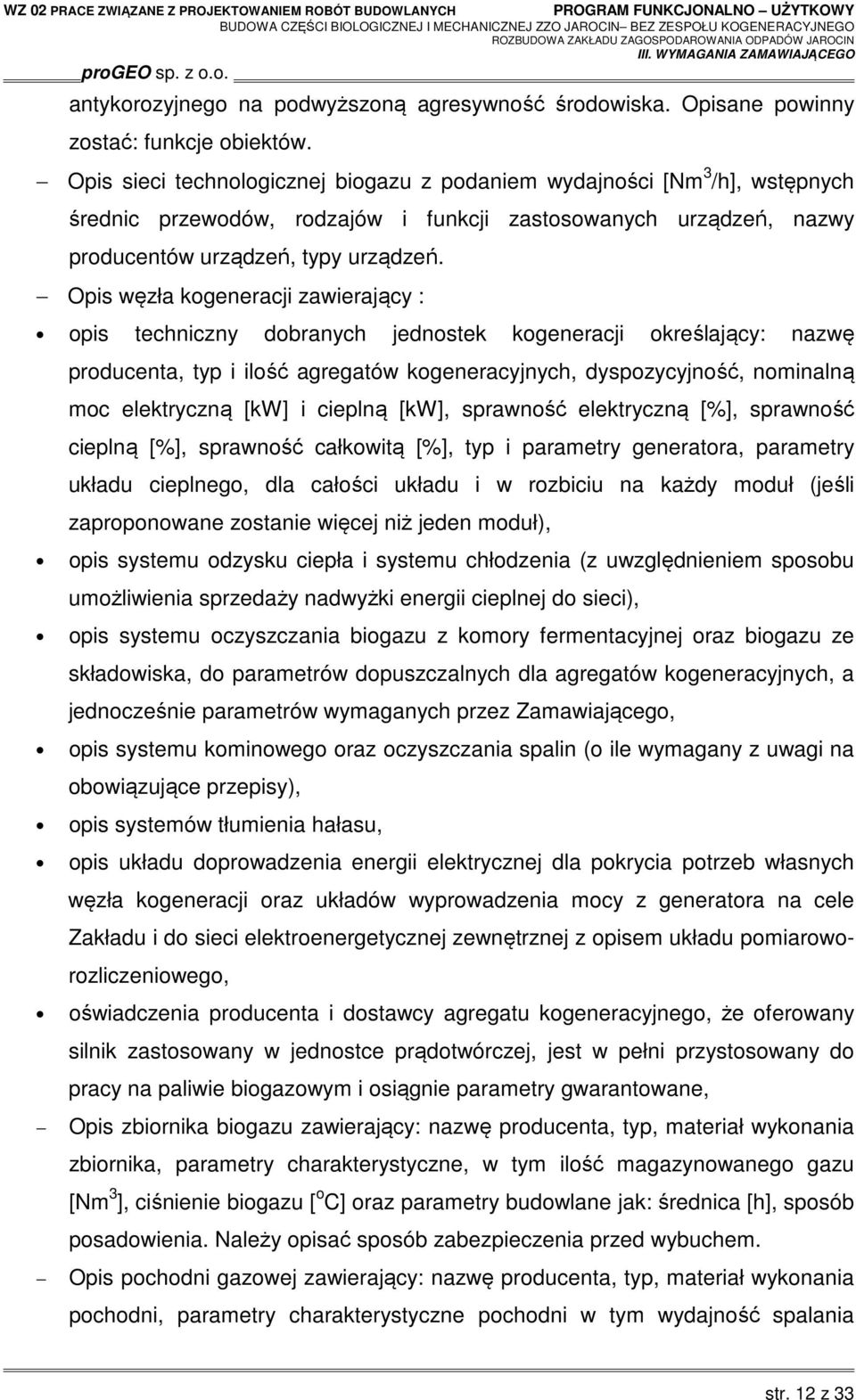

12 antykorozyjnego na podwyższoną agresywność środowiska. Opisane powinny zostać: funkcje obiektów. Opis sieci technologicznej biogazu z podaniem wydajności [Nm 3 /h], wstępnych średnic przewodów, rodzajów i funkcji zastosowanych urządzeń, nazwy producentów urządzeń, typy urządzeń. Opis węzła kogeneracji zawierający : opis techniczny dobranych jednostek kogeneracji określający: nazwę producenta, typ i ilość agregatów kogeneracyjnych, dyspozycyjność, nominalną moc elektryczną [kw] i cieplną [kw], sprawność elektryczną [%], sprawność cieplną [%], sprawność całkowitą [%], typ i parametry generatora, parametry układu cieplnego, dla całości układu i w rozbiciu na każdy moduł (jeśli zaproponowane zostanie więcej niż jeden moduł), opis systemu odzysku ciepła i systemu chłodzenia (z uwzględnieniem sposobu umożliwienia sprzedaży nadwyżki energii cieplnej do sieci), opis systemu oczyszczania biogazu z komory fermentacyjnej oraz biogazu ze składowiska, do parametrów dopuszczalnych dla agregatów kogeneracyjnych, a jednocześnie parametrów wymaganych przez Zamawiającego, opis systemu kominowego oraz oczyszczania spalin (o ile wymagany z uwagi na obowiązujące przepisy), opis systemów tłumienia hałasu, opis układu doprowadzenia energii elektrycznej dla pokrycia potrzeb własnych węzła kogeneracji oraz układów wyprowadzenia mocy z generatora na cele Zakładu i do sieci elektroenergetycznej zewnętrznej z opisem układu pomiaroworozliczeniowego, oświadczenia producenta i dostawcy agregatu kogeneracyjnego, że oferowany silnik zastosowany w jednostce prądotwórczej, jest w pełni przystosowany do pracy na paliwie biogazowym i osiągnie parametry gwarantowane, Opis zbiornika biogazu zawierający: nazwę producenta, typ, materiał wykonania zbiornika, parametry charakterystyczne, w tym ilość magazynowanego gazu [Nm 3 ], ciśnienie biogazu [ o C] oraz parametry budowlane jak: średnica [h], sposób posadowienia. Należy opisać sposób zabezpieczenia przed wybuchem. Opis pochodni gazowej zawierający: nazwę producenta, typ, materiał wykonania pochodni, parametry charakterystyczne pochodni w tym wydajność spalania str. 12 z 33

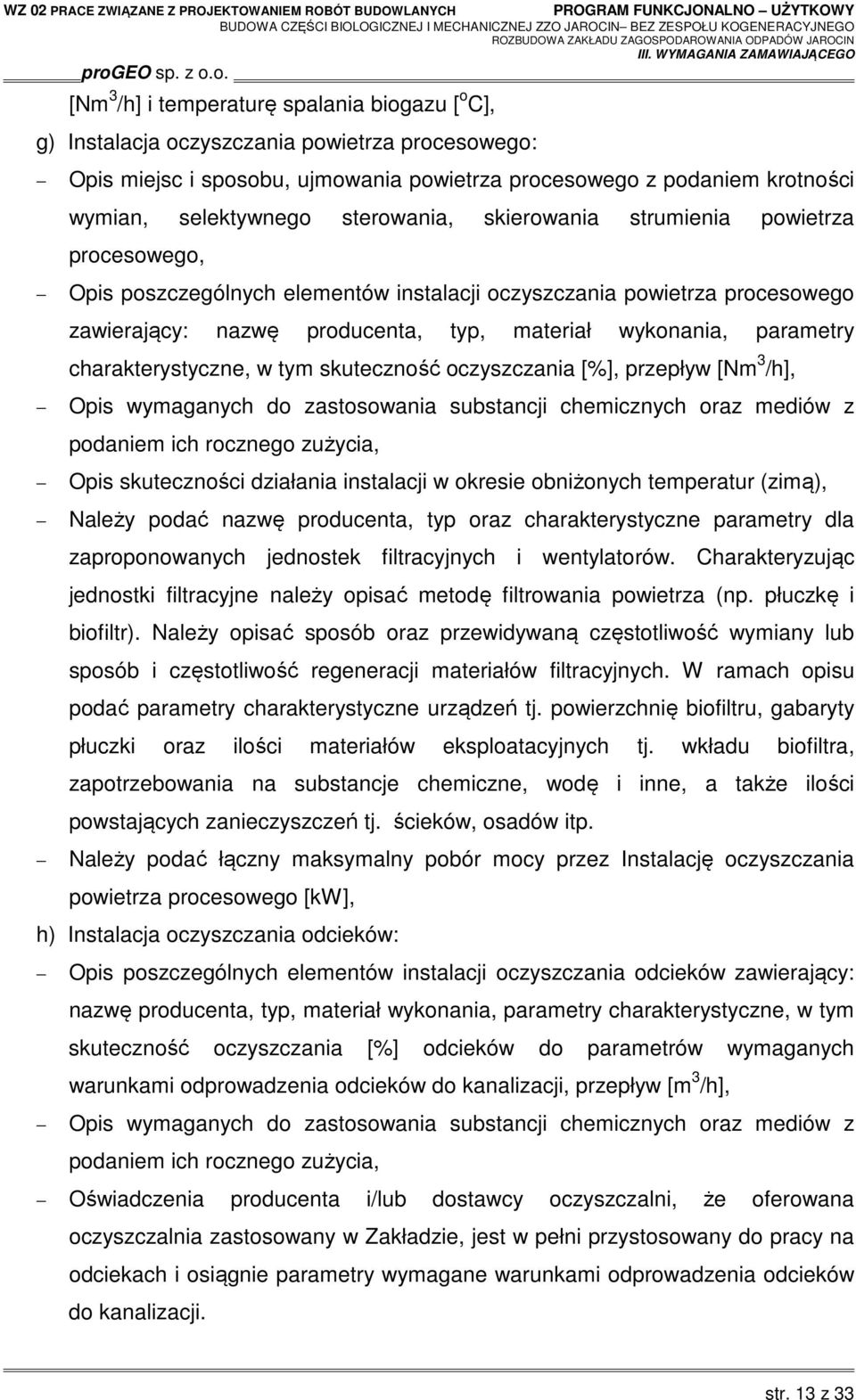

13 [Nm 3 /h] i temperaturę spalania biogazu [ o C], g) Instalacja oczyszczania powietrza procesowego: Opis miejsc i sposobu, ujmowania powietrza procesowego z podaniem krotności wymian, selektywnego sterowania, skierowania strumienia powietrza procesowego, Opis poszczególnych elementów instalacji oczyszczania powietrza procesowego zawierający: nazwę producenta, typ, materiał wykonania, parametry charakterystyczne, w tym skuteczność oczyszczania [%], przepływ [Nm 3 /h], Opis wymaganych do zastosowania substancji chemicznych oraz mediów z podaniem ich rocznego zużycia, Opis skuteczności działania instalacji w okresie obniżonych temperatur (zimą), Należy podać nazwę producenta, typ oraz charakterystyczne parametry dla zaproponowanych jednostek filtracyjnych i wentylatorów. Charakteryzując jednostki filtracyjne należy opisać metodę filtrowania powietrza (np. płuczkę i biofiltr). Należy opisać sposób oraz przewidywaną częstotliwość wymiany lub sposób i częstotliwość regeneracji materiałów filtracyjnych. W ramach opisu podać parametry charakterystyczne urządzeń tj. powierzchnię biofiltru, gabaryty płuczki oraz ilości materiałów eksploatacyjnych tj. wkładu biofiltra, zapotrzebowania na substancje chemiczne, wodę i inne, a także ilości powstających zanieczyszczeń tj. ścieków, osadów itp. Należy podać łączny maksymalny pobór mocy przez Instalację oczyszczania powietrza procesowego [kw], h) Instalacja oczyszczania odcieków: Opis poszczególnych elementów instalacji oczyszczania odcieków zawierający: nazwę producenta, typ, materiał wykonania, parametry charakterystyczne, w tym skuteczność oczyszczania [%] odcieków do parametrów wymaganych warunkami odprowadzenia odcieków do kanalizacji, przepływ [m 3 /h], Opis wymaganych do zastosowania substancji chemicznych oraz mediów z podaniem ich rocznego zużycia, Oświadczenia producenta i/lub dostawcy oczyszczalni, że oferowana oczyszczalnia zastosowany w Zakładzie, jest w pełni przystosowany do pracy na odciekach i osiągnie parametry wymagane warunkami odprowadzenia odcieków do kanalizacji. str. 13 z 33

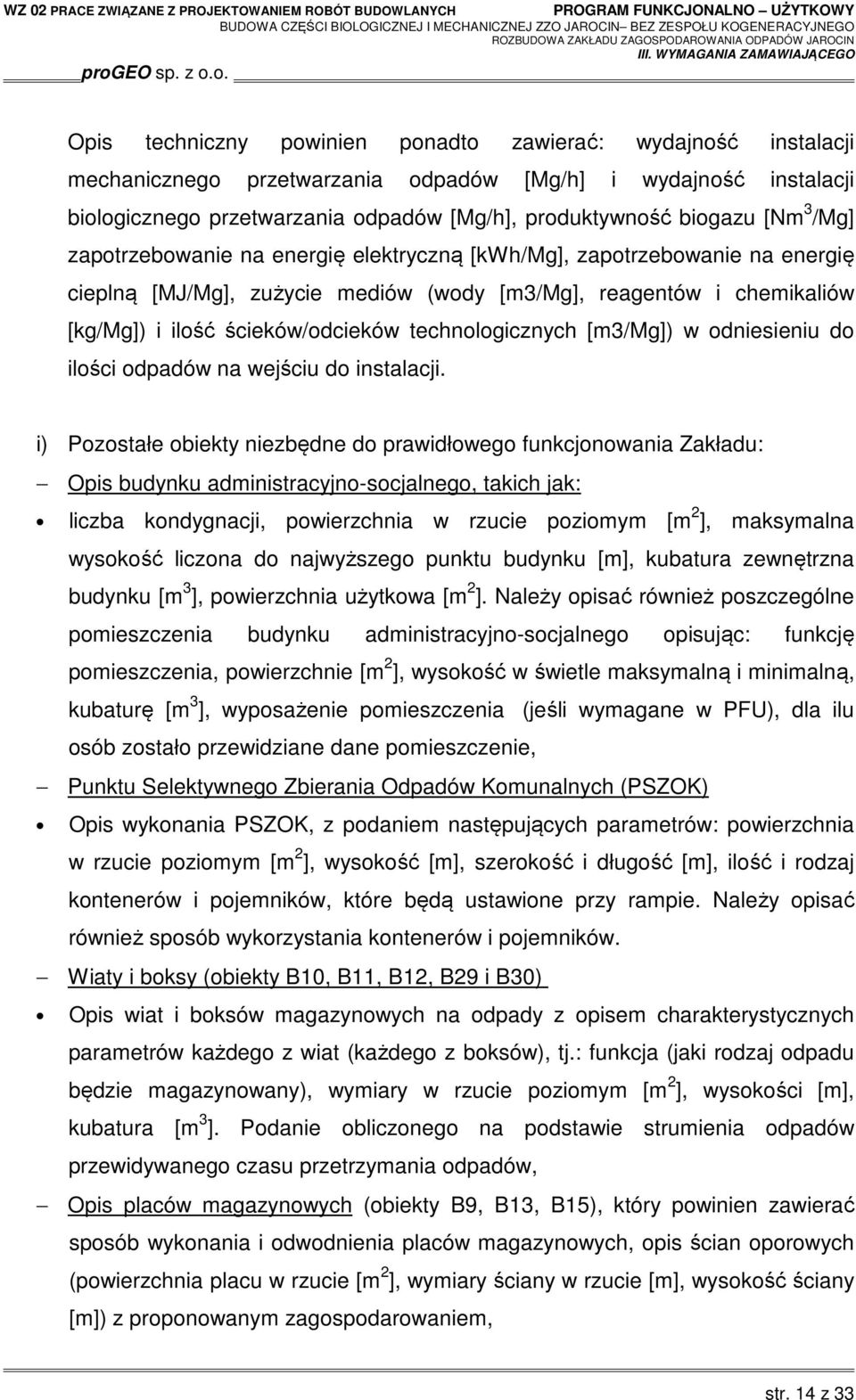

14 Opis techniczny powinien ponadto zawierać: wydajność instalacji mechanicznego przetwarzania odpadów [Mg/h] i wydajność instalacji biologicznego przetwarzania odpadów [Mg/h], produktywność biogazu [Nm 3 /Mg] zapotrzebowanie na energię elektryczną [kwh/mg], zapotrzebowanie na energię cieplną [MJ/Mg], zużycie mediów (wody [m3/mg], reagentów i chemikaliów [kg/mg]) i ilość ścieków/odcieków technologicznych [m3/mg]) w odniesieniu do ilości odpadów na wejściu do instalacji. i) Pozostałe obiekty niezbędne do prawidłowego funkcjonowania Zakładu: Opis budynku administracyjno-socjalnego, takich jak: liczba kondygnacji, powierzchnia w rzucie poziomym [m 2 ], maksymalna wysokość liczona do najwyższego punktu budynku [m], kubatura zewnętrzna budynku [m 3 ], powierzchnia użytkowa [m 2 ]. Należy opisać również poszczególne pomieszczenia budynku administracyjno-socjalnego opisując: funkcję pomieszczenia, powierzchnie [m 2 ], wysokość w świetle maksymalną i minimalną, kubaturę [m 3 ], wyposażenie pomieszczenia (jeśli wymagane w PFU), dla ilu osób zostało przewidziane dane pomieszczenie, Punktu Selektywnego Zbierania Odpadów Komunalnych (PSZOK) Opis wykonania PSZOK, z podaniem następujących parametrów: powierzchnia w rzucie poziomym [m 2 ], wysokość [m], szerokość i długość [m], ilość i rodzaj kontenerów i pojemników, które będą ustawione przy rampie. Należy opisać również sposób wykorzystania kontenerów i pojemników. Wiaty i boksy (obiekty B10, B11, B12, B29 i B30) Opis wiat i boksów magazynowych na odpady z opisem charakterystycznych parametrów każdego z wiat (każdego z boksów), tj.: funkcja (jaki rodzaj odpadu będzie magazynowany), wymiary w rzucie poziomym [m 2 ], wysokości [m], kubatura [m 3 ]. Podanie obliczonego na podstawie strumienia odpadów przewidywanego czasu przetrzymania odpadów, Opis placów magazynowych (obiekty B9, B13, B15), który powinien zawierać sposób wykonania i odwodnienia placów magazynowych, opis ścian oporowych (powierzchnia placu w rzucie [m 2 ], wymiary ściany w rzucie [m], wysokość ściany [m]) z proponowanym zagospodarowaniem, str. 14 z 33

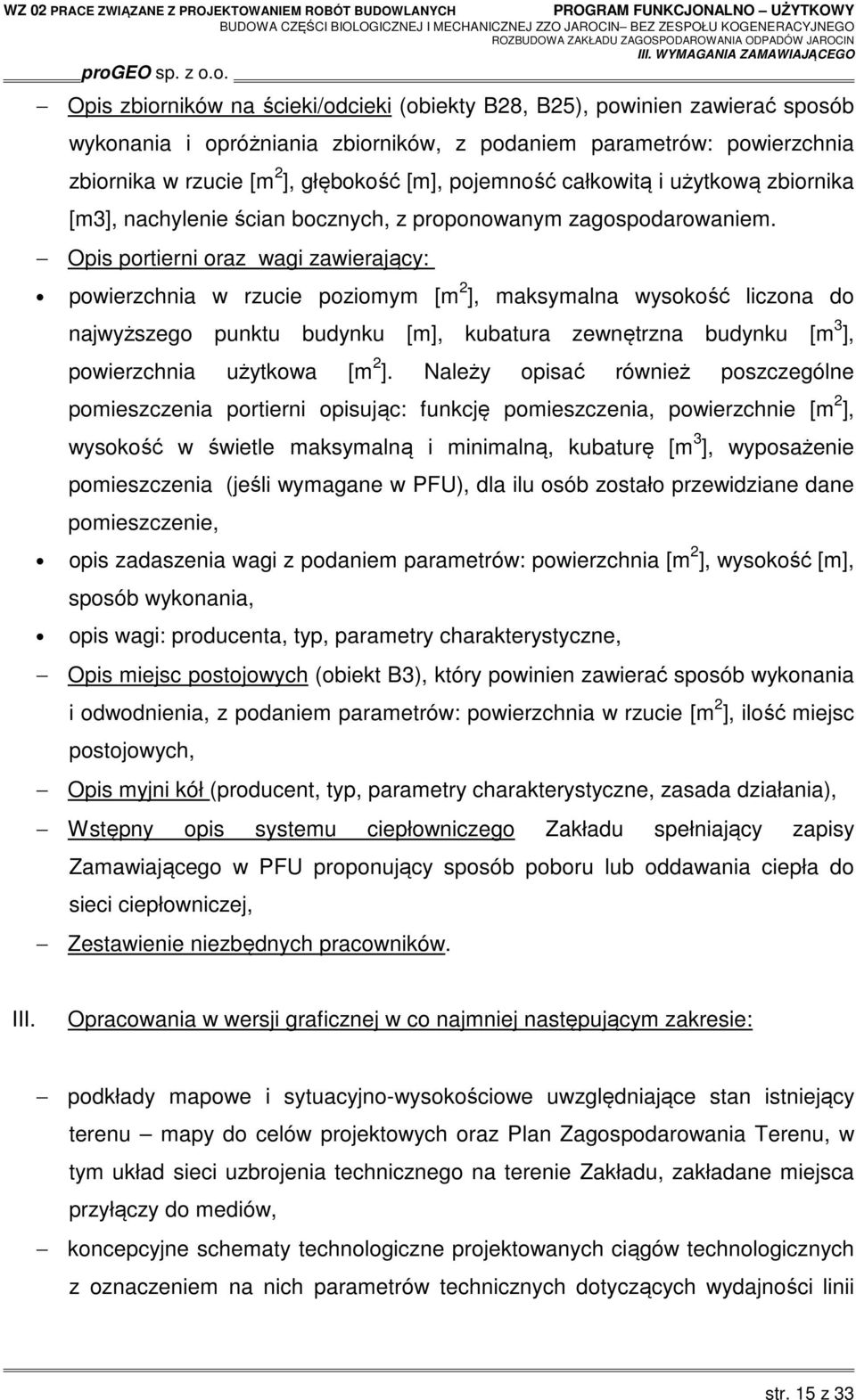

15 Opis zbiorników na ścieki/odcieki (obiekty B28, B25), powinien zawierać sposób wykonania i opróżniania zbiorników, z podaniem parametrów: powierzchnia zbiornika w rzucie [m 2 ], głębokość [m], pojemność całkowitą i użytkową zbiornika [m3], nachylenie ścian bocznych, z proponowanym zagospodarowaniem. Opis portierni oraz wagi zawierający: powierzchnia w rzucie poziomym [m 2 ], maksymalna wysokość liczona do najwyższego punktu budynku [m], kubatura zewnętrzna budynku [m 3 ], powierzchnia użytkowa [m 2 ]. Należy opisać również poszczególne pomieszczenia portierni opisując: funkcję pomieszczenia, powierzchnie [m 2 ], wysokość w świetle maksymalną i minimalną, kubaturę [m 3 ], wyposażenie pomieszczenia (jeśli wymagane w PFU), dla ilu osób zostało przewidziane dane pomieszczenie, opis zadaszenia wagi z podaniem parametrów: powierzchnia [m 2 ], wysokość [m], sposób wykonania, opis wagi: producenta, typ, parametry charakterystyczne, Opis miejsc postojowych (obiekt B3), który powinien zawierać sposób wykonania i odwodnienia, z podaniem parametrów: powierzchnia w rzucie [m 2 ], ilość miejsc postojowych, Opis myjni kół (producent, typ, parametry charakterystyczne, zasada działania), Wstępny opis systemu ciepłowniczego Zakładu spełniający zapisy Zamawiającego w PFU proponujący sposób poboru lub oddawania ciepła do sieci ciepłowniczej, Zestawienie niezbędnych pracowników. III. Opracowania w wersji graficznej w co najmniej następującym zakresie: podkłady mapowe i sytuacyjno-wysokościowe uwzględniające stan istniejący terenu mapy do celów projektowych oraz Plan Zagospodarowania Terenu, w tym układ sieci uzbrojenia technicznego na terenie Zakładu, zakładane miejsca przyłączy do mediów, koncepcyjne schematy technologiczne projektowanych ciągów technologicznych z oznaczeniem na nich parametrów technicznych dotyczących wydajności linii str. 15 z 33

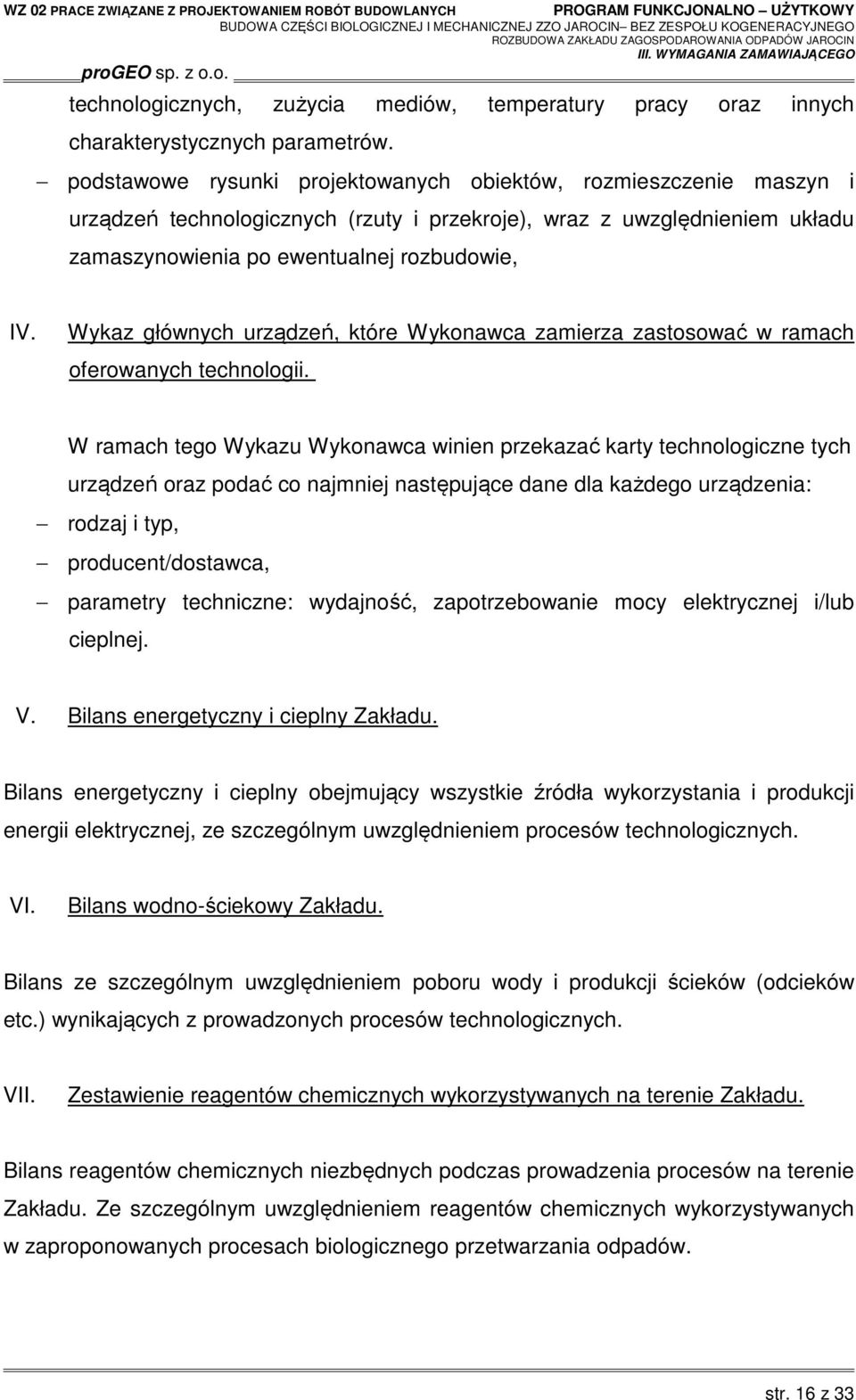

16 technologicznych, zużycia mediów, temperatury pracy oraz innych charakterystycznych parametrów. podstawowe rysunki projektowanych obiektów, rozmieszczenie maszyn i urządzeń technologicznych (rzuty i przekroje), wraz z uwzględnieniem układu zamaszynowienia po ewentualnej rozbudowie, IV. Wykaz głównych urządzeń, które Wykonawca zamierza zastosować w ramach oferowanych technologii. W ramach tego Wykazu Wykonawca winien przekazać karty technologiczne tych urządzeń oraz podać co najmniej następujące dane dla każdego urządzenia: rodzaj i typ, producent/dostawca, parametry techniczne: wydajność, zapotrzebowanie mocy elektrycznej i/lub cieplnej. V. Bilans energetyczny i cieplny Zakładu. Bilans energetyczny i cieplny obejmujący wszystkie źródła wykorzystania i produkcji energii elektrycznej, ze szczególnym uwzględnieniem procesów technologicznych. VI. Bilans wodno-ściekowy Zakładu. Bilans ze szczególnym uwzględnieniem poboru wody i produkcji ścieków (odcieków etc.) wynikających z prowadzonych procesów technologicznych. VII. Zestawienie reagentów chemicznych wykorzystywanych na terenie Zakładu. Bilans reagentów chemicznych niezbędnych podczas prowadzenia procesów na terenie Zakładu. Ze szczególnym uwzględnieniem reagentów chemicznych wykorzystywanych w zaproponowanych procesach biologicznego przetwarzania odpadów. str. 16 z 33

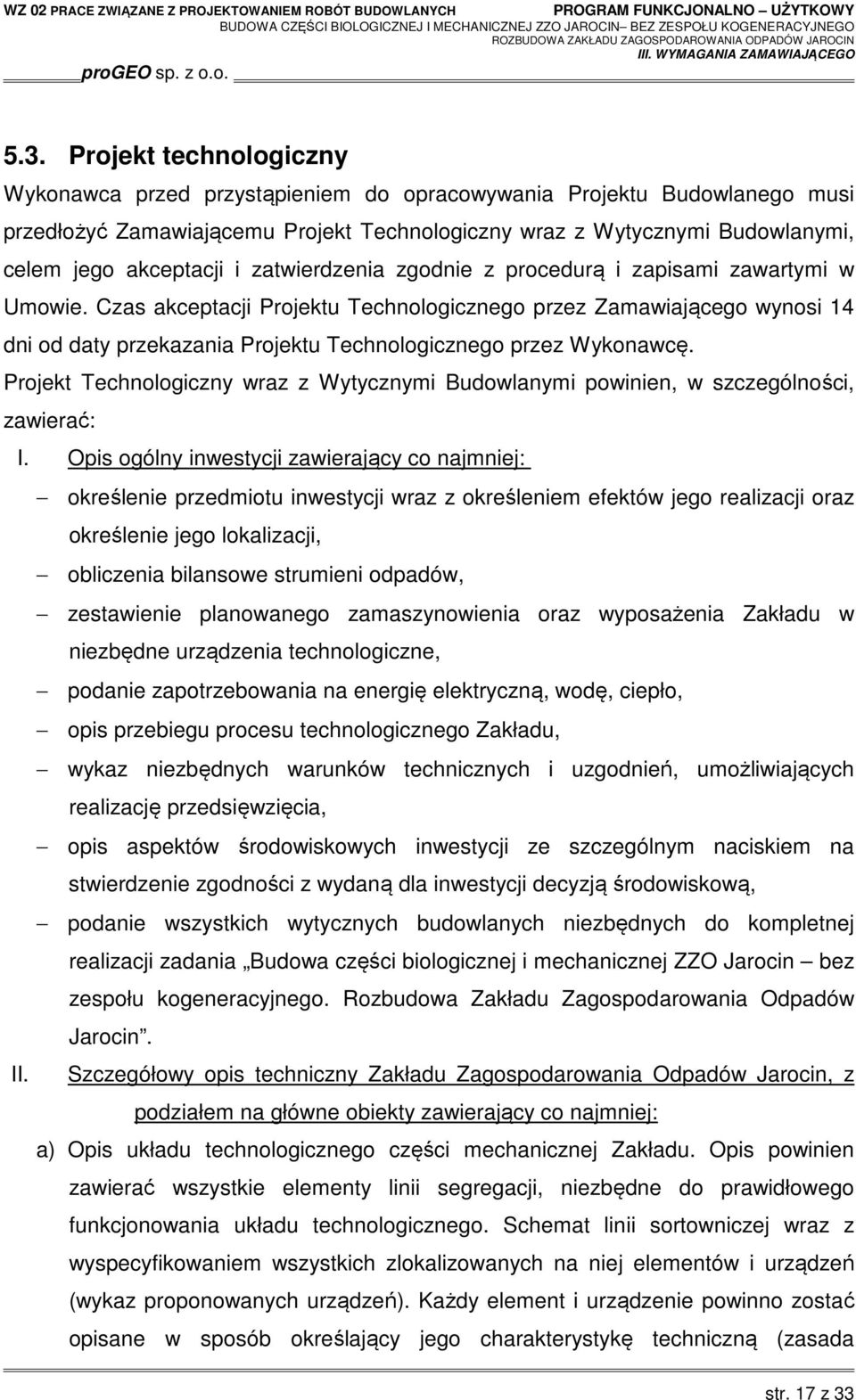

17 5.3. Projekt technologiczny Wykonawca przed przystąpieniem do opracowywania Projektu Budowlanego musi przedłożyć Zamawiającemu Projekt Technologiczny wraz z Wytycznymi Budowlanymi, celem jego akceptacji i zatwierdzenia zgodnie z procedurą i zapisami zawartymi w Umowie. Czas akceptacji Projektu Technologicznego przez Zamawiającego wynosi 14 dni od daty przekazania Projektu Technologicznego przez Wykonawcę. Projekt Technologiczny wraz z Wytycznymi Budowlanymi powinien, w szczególności, zawierać: I. Opis ogólny inwestycji zawierający co najmniej: określenie przedmiotu inwestycji wraz z określeniem efektów jego realizacji oraz określenie jego lokalizacji, obliczenia bilansowe strumieni odpadów, zestawienie planowanego zamaszynowienia oraz wyposażenia Zakładu w niezbędne urządzenia technologiczne, podanie zapotrzebowania na energię elektryczną, wodę, ciepło, opis przebiegu procesu technologicznego Zakładu, wykaz niezbędnych warunków technicznych i uzgodnień, umożliwiających realizację przedsięwzięcia, opis aspektów środowiskowych inwestycji ze szczególnym naciskiem na stwierdzenie zgodności z wydaną dla inwestycji decyzją środowiskową, podanie wszystkich wytycznych budowlanych niezbędnych do kompletnej realizacji zadania Budowa części biologicznej i mechanicznej ZZO Jarocin bez zespołu kogeneracyjnego. Rozbudowa Zakładu Zagospodarowania Odpadów Jarocin. II. Szczegółowy opis techniczny Zakładu Zagospodarowania Odpadów Jarocin, z podziałem na główne obiekty zawierający co najmniej: a) Opis układu technologicznego części mechanicznej Zakładu. Opis powinien zawierać wszystkie elementy linii segregacji, niezbędne do prawidłowego funkcjonowania układu technologicznego. Schemat linii sortowniczej wraz z wyspecyfikowaniem wszystkich zlokalizowanych na niej elementów i urządzeń (wykaz proponowanych urządzeń). Każdy element i urządzenie powinno zostać opisane w sposób określający jego charakterystykę techniczną (zasada str. 17 z 33

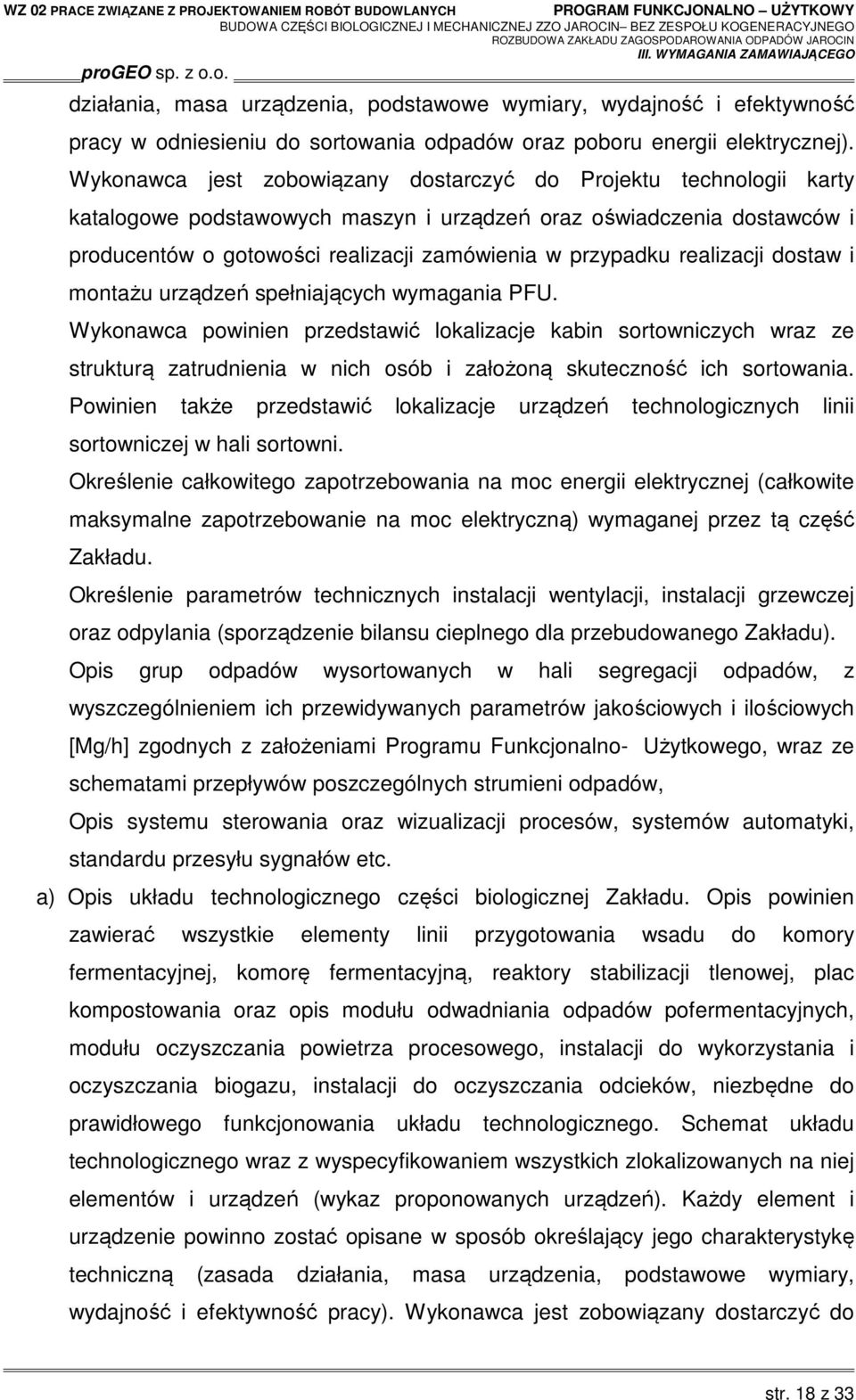

18 działania, masa urządzenia, podstawowe wymiary, wydajność i efektywność pracy w odniesieniu do sortowania odpadów oraz poboru energii elektrycznej). Wykonawca jest zobowiązany dostarczyć do Projektu technologii karty katalogowe podstawowych maszyn i urządzeń oraz oświadczenia dostawców i producentów o gotowości realizacji zamówienia w przypadku realizacji dostaw i montażu urządzeń spełniających wymagania PFU. Wykonawca powinien przedstawić lokalizacje kabin sortowniczych wraz ze strukturą zatrudnienia w nich osób i założoną skuteczność ich sortowania. Powinien także przedstawić lokalizacje urządzeń technologicznych linii sortowniczej w hali sortowni. Określenie całkowitego zapotrzebowania na moc energii elektrycznej (całkowite maksymalne zapotrzebowanie na moc elektryczną) wymaganej przez tą część Zakładu. Określenie parametrów technicznych instalacji wentylacji, instalacji grzewczej oraz odpylania (sporządzenie bilansu cieplnego dla przebudowanego Zakładu). Opis grup odpadów wysortowanych w hali segregacji odpadów, z wyszczególnieniem ich przewidywanych parametrów jakościowych i ilościowych [Mg/h] zgodnych z założeniami Programu Funkcjonalno- Użytkowego, wraz ze schematami przepływów poszczególnych strumieni odpadów, Opis systemu sterowania oraz wizualizacji procesów, systemów automatyki, standardu przesyłu sygnałów etc. a) Opis układu technologicznego części biologicznej Zakładu. Opis powinien zawierać wszystkie elementy linii przygotowania wsadu do komory fermentacyjnej, komorę fermentacyjną, reaktory stabilizacji tlenowej, plac kompostowania oraz opis modułu odwadniania odpadów pofermentacyjnych, modułu oczyszczania powietrza procesowego, instalacji do wykorzystania i oczyszczania biogazu, instalacji do oczyszczania odcieków, niezbędne do prawidłowego funkcjonowania układu technologicznego. Schemat układu technologicznego wraz z wyspecyfikowaniem wszystkich zlokalizowanych na niej elementów i urządzeń (wykaz proponowanych urządzeń). Każdy element i urządzenie powinno zostać opisane w sposób określający jego charakterystykę techniczną (zasada działania, masa urządzenia, podstawowe wymiary, wydajność i efektywność pracy). Wykonawca jest zobowiązany dostarczyć do str. 18 z 33

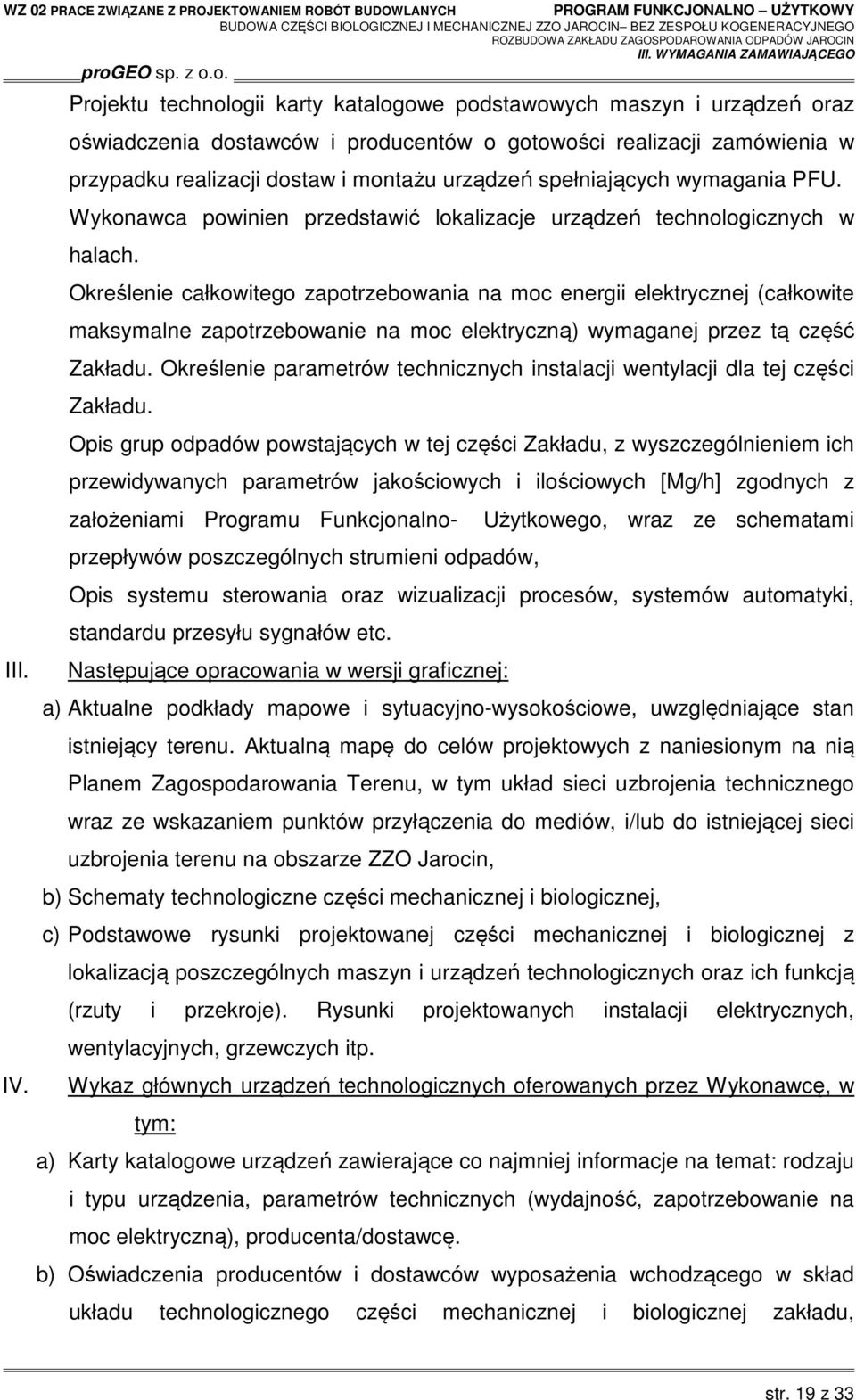

19 III. IV. Projektu technologii karty katalogowe podstawowych maszyn i urządzeń oraz oświadczenia dostawców i producentów o gotowości realizacji zamówienia w przypadku realizacji dostaw i montażu urządzeń spełniających wymagania PFU. Wykonawca powinien przedstawić lokalizacje urządzeń technologicznych w halach. Określenie całkowitego zapotrzebowania na moc energii elektrycznej (całkowite maksymalne zapotrzebowanie na moc elektryczną) wymaganej przez tą część Zakładu. Określenie parametrów technicznych instalacji wentylacji dla tej części Zakładu. Opis grup odpadów powstających w tej części Zakładu, z wyszczególnieniem ich przewidywanych parametrów jakościowych i ilościowych [Mg/h] zgodnych z założeniami Programu Funkcjonalno- przepływów poszczególnych strumieni odpadów, Użytkowego, wraz ze schematami Opis systemu sterowania oraz wizualizacji procesów, systemów automatyki, standardu przesyłu sygnałów etc. Następujące opracowania w wersji graficznej: a) Aktualne podkłady mapowe i sytuacyjno-wysokościowe, uwzględniające stan istniejący terenu. Aktualną mapę do celów projektowych z naniesionym na nią Planem Zagospodarowania Terenu, w tym układ sieci uzbrojenia technicznego wraz ze wskazaniem punktów przyłączenia do mediów, i/lub do istniejącej sieci uzbrojenia terenu na obszarze ZZO Jarocin, b) Schematy technologiczne części mechanicznej i biologicznej, c) Podstawowe rysunki projektowanej części mechanicznej i biologicznej z lokalizacją poszczególnych maszyn i urządzeń technologicznych oraz ich funkcją (rzuty i przekroje). Rysunki projektowanych instalacji elektrycznych, wentylacyjnych, grzewczych itp. Wykaz głównych urządzeń technologicznych oferowanych przez Wykonawcę, w tym: a) Karty katalogowe urządzeń zawierające co najmniej informacje na temat: rodzaju i typu urządzenia, parametrów technicznych (wydajność, zapotrzebowanie na moc elektryczną), producenta/dostawcę. b) Oświadczenia producentów i dostawców wyposażenia wchodzącego w skład układu technologicznego części mechanicznej i biologicznej zakładu, str. 19 z 33

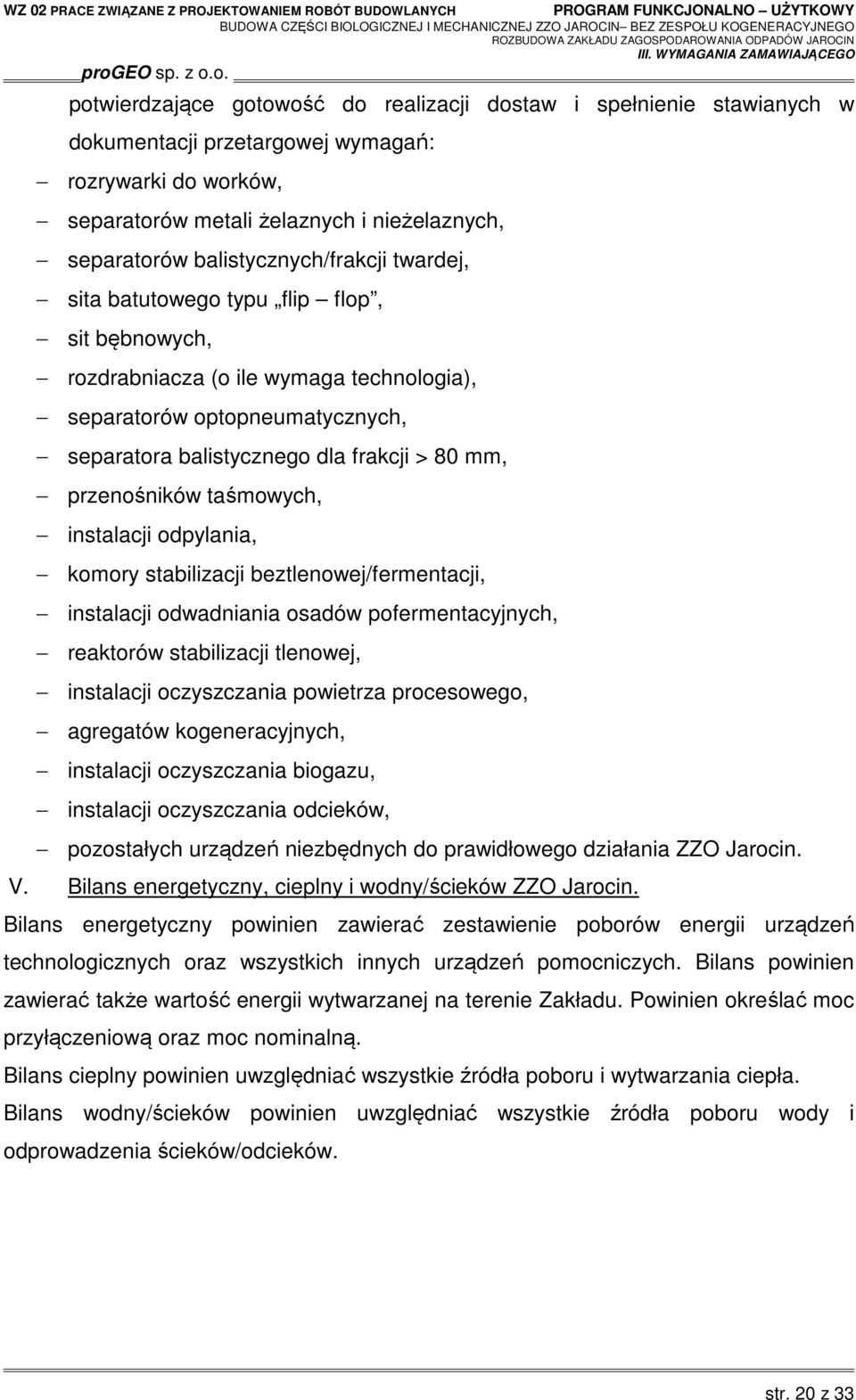

20 potwierdzające gotowość do realizacji dostaw i spełnienie stawianych w dokumentacji przetargowej wymagań: rozrywarki do worków, separatorów metali żelaznych i nieżelaznych, separatorów balistycznych/frakcji twardej, sita batutowego typu flip flop, sit bębnowych, rozdrabniacza (o ile wymaga technologia), separatorów optopneumatycznych, separatora balistycznego dla frakcji > 80 mm, przenośników taśmowych, instalacji odpylania, komory stabilizacji beztlenowej/fermentacji, instalacji odwadniania osadów pofermentacyjnych, reaktorów stabilizacji tlenowej, instalacji oczyszczania powietrza procesowego, agregatów kogeneracyjnych, instalacji oczyszczania biogazu, instalacji oczyszczania odcieków, pozostałych urządzeń niezbędnych do prawidłowego działania ZZO Jarocin. V. Bilans energetyczny, cieplny i wodny/ścieków ZZO Jarocin. Bilans energetyczny powinien zawierać zestawienie poborów energii urządzeń technologicznych oraz wszystkich innych urządzeń pomocniczych. Bilans powinien zawierać także wartość energii wytwarzanej na terenie Zakładu. Powinien określać moc przyłączeniową oraz moc nominalną. Bilans cieplny powinien uwzględniać wszystkie źródła poboru i wytwarzania ciepła. Bilans wodny/ścieków powinien uwzględniać wszystkie źródła poboru wody i odprowadzenia ścieków/odcieków. str. 20 z 33

21 5.4. Projekt budowlany, projekty wykonawcze Wszystkie projekty budowlane i wykonawcze winny spełniać wymagania określone w poszczególnych Wymaganiach Zamawiającego podanych w WZ01 do WZ Podstawa formalno-prawna Opracowywane w ramach Zadania projekty budowlane, stanowiące podstawę do wydania decyzji o pozwoleniu na budowę, winny spełniać wymagania MPZP, decyzji o środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia, warunków technicznych przyłączenia do sieci i być zgodne z Ustawą - Prawo Budowlane. Projekt budowlany podlega zatwierdzeniu w decyzji o pozwoleniu na budowę Zawartość projektu Projekt budowlany powinien zawierać: projekt zagospodarowania terenu sporządzony na aktualnej mapie sytuacyjno - wysokościowej obejmujący: określenie granic zabudowy, usytuowanie i obrys istniejących i projektowanych obiektów, sieci uzbrojenia, sposób odprowadzania ścieków, układ komunikacyjny i układ zieleni, ze wskazaniem charakterystycznych elementów, wymiarów, rzędnych wysokościowych i odległości. projekt architektoniczno-budowlany określający funkcję, formę i konstrukcję obiektu, jego charakterystykę energetyczną i ekologiczną oraz proponowane rozwiązania techniczne, a także materiałowe, stosowne do potrzeb oświadczenia o zapewnieniu dostaw energii elektrycznej, wody i odbioru ścieków oraz o warunkach przyłączenia do sieci wodociągowej, elektroenergetycznej, telekomunikacyjnej, w zależności od potrzeb wyniki badań geologiczno-inżynierskich oraz geotechniczne warunki posadowienia obiektów, zgodnie z obowiązującym Prawem Ochrona Środowiska w ramach Projektu budowlanego należy opracować raport o oddziaływaniu na środowisko. Projekty wykonawcze powinny uzupełniać i uszczegóławiać projekt budowlany w zakresie i stopniu dokładności niezbędnym do realizacji Robót Szata graficzna, skład i forma projektu Projekt budowlany i projekty wykonawcze należy opracować w języku polskim str. 21 z 33

22 stosując zasady, wymiarowania oraz oznaczenia graficzne i literowe określone w Polskich Normach. Projekt winien być wykonany w 6-ciu egzemplarzach w edycji papierowej (w czystej technice graficznej, oprawiony w okładkę formatu A-4 w sposób uniemożliwiający zdekompletowanie projektu) oraz w 6 egz. edycji cyfrowej. Pliki rysunkowe powinny zostać zapisane w formacie DWG, natomiast tekstowe w formacie DOC. Podstawę do wykorzystania projektów do celów budowlanych będą stanowić jedynie wydruki tekstów i rysunków w formacie papierowym Projekt zagospodarowania terenu Projekt zagospodarowania terenu musi zawierać: a) część opisową określającą: przedmiot inwestycji i zakres całego zamierzenia oraz kolejność realizacji obiektów, istniejący stan zagospodarowania terenu z omówieniem przewidywanych w nim zmian, w tym adaptacji i rozbiórek w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania terenu, projektowane zagospodarowanie terenu, w tym urządzenia budowlane związane z obiektami, układ komunikacyjny, sieci uzbrojenia terenu z przeciwpożarowym zaopatrzeniem wodnym, ukształtowanie terenu i zieleni w zakresie niezbędnym do uzupełnienia części rysunkowej projektu zagospodarowania terenu, zestawienie powierzchni poszczególnych części zagospodarowania terenu, jak powierzchnia zabudowy projektowanych i adaptowanych obiektów budowlanych, powierzchnia dróg, parkingów, placów i chodników, powierzchnia zieleni oraz innych części terenu niezbędnych do sprawdzenia zgodności z decyzją o ustaleniu lokalizacji inwestycji celu publicznego, dane informujące, czy teren, na którym jest projektowany obiekt budowlany, jest wpisany do rejestru zabytków oraz czy podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego, dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego znajdującego się w granicach terenu górniczego, informację i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi, inne konieczne dane wynikające ze specyfikacji, charakteru i stopnia str. 22 z 33

23 skomplikowania obiektu budowlanego, b) część rysunkową przedstawiającą: orientację położenia terenu w stosunku do sąsiednich terenów i stron świata, granice terenu, usytuowanie, obrys i układ istniejących i projektowanych obiektów budowlanych, w tym urządzeń budowlanych z nimi związanych, z oznaczeniem wejść i wjazdów oraz liczby kondygnacji, charakterystycznych rzędnych, wymiarów i wzajemnych odległości obiektów i urządzeń oraz ich przeznaczenia, w nawiązaniu do istniejącej zabudowy terenów sąsiednich, rodzaj uciążliwości, zasięg obszaru ograniczonego użytkowania, układ komunikacji wewnętrznej przedstawiony w nawiązaniu do istniejącej i projektowanej komunikacji zewnętrznej, określający układ dróg wewnętrznych, dojazdów, parkingów, placów i chodników, w miarę potrzeby przekroje oraz profile elementów tego układu charakterystyczne rzędne i wymiary, ukształtowanie terenu z oznaczeniem zmian w stosunku do stanu istniejącego, a w razie potrzeby charakterystyczne rzędne i przekroje pionowe terenu, ukształtowanie zieleni z oznaczeniem istniejącego zadrzewienia podlegającego adaptacji lub likwidacji oraz układ projektowanej zieleni wysokiej i niskiej, a w razie potrzeby charakterystyczne rzędne i przekroje pionowe terenu, urządzenia przeciwpożarowego zaopatrzenia wodnego, w tym rodzaj i wielkość źródeł, usytuowanie stanowisk czerpania wody i dojazd do nich dla samochodów straży pożarnej oraz charakterystyczne rzędne i wymiary, układ sieci i przewodów uzbrojenia terenu, przedstawiony z przyłączami do odpowiednich sieci zewnętrznych i wewnętrznych oraz urządzeń, w tym: wodociągowych, ujęć wody ze strefami ochronnymi, cieplnych, gazowych i kanalizacyjnych lub służących do oczyszczania ścieków oraz określający sposób odprowadzania wód opadowych, z podaniem niezbędnych profili podłużnych, spadków, przekrojów przewodów oraz charakterystycznych rzędnych, wymiarów i odległości wraz z usytuowaniem przyłączy, urządzeń i punktów pomiarowych, układ linii lub przewodów elektrycznych i telekomunikacyjnych oraz związanych z nim urządzeń technicznych, przedstawiony w powiązaniu z sieciami zewnętrznymi, z oznaczeniem miejsca i rzędnych w miarę potrzeby, przyłączenia do sieci zewnętrznych i złączy z instalacją obiektów budowlanych oraz charakterystycznych elementów, punktów pomiarowych, symboli i wymiarów, w razie potrzeby rezerwę i podział terenu wynikający z programu całego str. 23 z 33

24 zamierzenia budowlanego oraz przewidywanej rozbudowy, granice obszaru terenu zamkniętego i zewnętrznych stref ochronnych, na którym znajdują się obiekty budowlane służące obronności i bezpieczeństwu państwa Projekt architektoniczno-budowlany dla każdego obiektu budowlanego winien zawierać: a) opis techniczny określający: przeznaczenie i program użytkowy obiektu budowlanego oraz w zależności od rodzaju obiektu, jego charakterystyczne parametry techniczne, w szczególności: kubaturę, zestawienie powierzchni, wysokość i długość, formę architektoniczną i funkcję obiektu, sposób jego dostosowania do krajobrazu i otaczającej zabudowy, układ konstrukcyjny obiektu budowlanego, zastosowane schematy konstrukcyjne (statyczne), założenia przyjęte do obliczeń konstrukcyjnych, w tym dotyczące obciążeń oraz podstawowe wyniki tych obliczeń, a dla konstrukcji nowych niesprawdzonych wyniki ewentualnych badań doświadczalnych, rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcji obiektu, kategorie geotechniczną obiektu, warunki i sposób jego posadowienia oraz zabezpieczenia przed wpływami eksploatacji górniczej, rozwiązania konstrukcyjno-materiałowe wewnętrznych przegród budowlanych; w przypadku projektowania przebudowy, rozbudowy lub nadbudowy do opisu technicznego należy dołączyć ocenę techniczną obejmującą w uzasadnionych przypadkach także ocenę aktualnych warunków geologiczno-inżynierskich i stan posadowienia obiektu, w stosunku do obiektu technicznego podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi, w stosunku do obiektu budowlanego liniowego rozwiązania budowlane i techniczno-instalacyjne, nawiązujące do warunków terenu występujących wzdłuż jego trasy oraz rozwiązania techniczno-budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochronnych, rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych i ich zespołów tworzących całość technicznoużytkową, decydującą o podstawowym przeznaczeniu obiektu, w tym str. 24 z 33

25 charakterystykę i odnośne parametry instalacji i urządzeń technologicznych, mających wpływ na architekturę, konstrukcję, instalacje i urządzenia techniczne związane z obiektem, charakterystykę energetyczną obiektu budowlanego określającą w zależności od potrzeb: bilans mocy urządzeń elektrycznych oraz zużywających inne rodzaje energii, stanowiących jego stałe wyposażenie budowlano-instalacyjne, z wydzieleniem mocy urządzeń służących do celów technologicznych związanych z przeznaczeniem obiektu, parametry sprawności energetycznej instalacji grzewczej i innych urządzeń mających wpływ na gospodarkę cieplna obiektu, w tym wentylacyjnych i klimatyzacyjnych, dane wykazujące, że przyjęte w projekcie rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno budowlanych, dane techniczne obiektu charakteryzujące wpływ obiektu budowlanego na środowisko i jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie pod względem: zapotrzebowania i jakości wody oraz ilości, jakości i sposobu odprowadzania ścieków, emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się, rodzaju i ilości wytwarzanych odpadów, emisji hałasu oraz wibracji, a także promieniowania, w szczególności jonizującego, pola elektromagnetycznego i innych zakłóceń, z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprzestrzeniania się, wpływu obiektu na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne, oraz wykazać, że przyjęte w projekcie rozwiązania przestrzenne, funkcjonalne i techniczne ograniczają lub eliminują wpływ obiektu na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami, warunki ochrony przeciwpożarowej określone w odrębnych przepisach, b) część rysunkowa przedstawiającą: str. 25 z 33

26 elewacje w liczbie dostatecznej do wyjaśnienia formy architektonicznej obiektu oraz ego wyglądu zewnętrznego ze wszystkich widocznych stron, z określeniem graficznym lub opisowym na rysunku wykończeniowym materiałów budowlanych i kolorystyki elewacji, rzuty wszystkich charakterystycznych poziomów obiektu, w tym widok dachu lub przekrycia oraz przekroju, a dla obiektu liniowego przekroje normalne i podłużne (profile), przeprowadzone w charakterystycznych miejscach obiektu, konieczne do przedstawienia: układu funkcjonalno-przestrzennego obiektu, rozwiązań budowlano-konstrukcyjnych obiektu i jego powiązania z podłożem ora z przyległymi obiektami budowlanymi, położenia sytuacyjno-wysokościowego i skrajnych parametrów instalacji i urządzeń technologicznych, związanych lub mających wpływ na konstrukcję obiektu budowlanego, funkcjonowanie instalacji i urządzeń oraz bezpieczeństwo ich użytkowania, w stosunku do budynku ogrzewanego rozwiązania konstrukcyjno-materiałowe przegród zewnętrznych wraz z niezbędnymi szczegółami budowlanymi, mającymi wpływ na właściwości cieplne i szczelność przegród, podstawowe urządzenia instalacji ogólnotechnicznych i technologicznych lub ich części, zasadnicze elementy wyposażenia technicznego, ogólnobudowlanego, umożliwiającego użytkowanie obiektu zgodnie z jego przeznaczeniem, w tym: instalacje oraz urządzenia sanitarne, grzewcze, wentylacyjne i gazowe, instalacje i urządzenia elektryczne i telekomunikacyjne oraz instalację piorunochronną, instalacje i urządzenia ochrony przeciwpożarowej określone w przepisach szczególnych, wraz ze sposobem powiązania instalacji obiektu bezpośrednio z sieciami (urządzeniami) zewnętrznymi albo z instalacjami zewnętrznymi na zagospodarowanym terenie oraz związanymi z nimi urządzeniami technicznymi, uwidocznione na rzutach i przekrojach pionowych obiektu, co najmniej w formie odpowiednio opisanych schematów lub przedstawione na odrębnych rysunkach, c) na stronie tytułowej części opisowej należy zamieścić: str. 26 z 33

27 nazwę, adres obiektu i numery ewidencyjne działek, na których jest usytuowany obiekt, nazwę i adres Zamawiającego, nazwę i adres jednostki opracowującej projekt, imiona i nazwiska projektantów opracowujących wszystkie części projektu wraz z określeniem zakresu ich opracowania, specjalności i numery posiadanych uprawnień budowlanych, oraz datę opracowania i podpisy pod projektem, imiona i nazwiska osób sprawdzających projekt wraz z podaniem specjalności i numeru uprawnień budowlanych, datę i podpisy, spis zawartości projektu budowlanego wraz z wykresem załączonych do projektu wymaganych uzgodnień, pozwoleń lub opinii, d) rysunki winny posiadać metrykę projektu zwierającą: nazwę i adres obiektu, tytuł, numer rysunku wraz z określeniem skali, imię i nazwisko projektanta, specjalność i numer uprawnień, datę i podpis, imię, nazwisko, specjalność i numer uprawnień osoby sprawdzającej, e) wszystkie strony i arkusze stanowiące części projektu budowlanego winny być ponumerowane Decyzja o pozwoleniu na budowę Zgodnie z obowiązującym w Polsce Prawem Budowlanym (Ustawa z r.) roboty budowlane można rozpocząć po uzyskaniu prawomocnej decyzji o pozwoleniu na budowę wydawanej przez właściwy terenowo organ administracji architektoniczno budowlanej upoważniony do wydania pozwolenia na budowę. Do wniosku o pozwolenie na budowę należy dołączyć: a) projekt budowlany wraz z opiniami, uzgodnieniami, pozwoleniami i innymi dokumentami wymaganymi przepisami szczególnymi, b) dowód stwierdzający prawo do dysponowania nieruchomością na cele budowlane, c) wypis i wyrys z MPZP Raport o oddziaływaniu na środowisko Zamawiający posiada raport oddziaływania na środowisko dla planowanego Zadania. Do obowiązków Wykonawcy należeć będzie, w przypadku zaistnienia takiej konieczności, opracowanie aktualizacji raportu w celu uzyskania decyzji o str. 27 z 33

28 środowiskowych uwarunkowaniach zgody na realizację przedsięwzięcia Instrukcje rozruchu i ruchu próbnego Dla sprawnego i prawidłowego przeprowadzenia rozruchu wykonanych instalacji Wykonawca winien opracować i przedłożyć Zamawiającemu Instrukcje rozruchu (mechanicznego, hydraulicznego i technologicznego) obejmujące zakresy i sposób prowadzenia rozruchu wraz ze szczegółowym harmonogramem uruchamiania poszczególnych węzłów technologicznych. Instrukcje rozruchu należy dostarczyć w języku polskim w ilości 3 egzemplarzy w terminie 14 dni przed planowanym rozruchem. W czasie prowadzenia rozruchu i ruchu próbnego Wykonawca winien sporządzać raporty, a sprawozdanie po ich zakończeniu przekazać do akceptacji przez Inżyniera i Zamawiającego. Sprawozdanie z rozruchu winno zawierać w szczególności: opis wykonanych czynności rozruchowych, protokoły z przeprowadzenia prób końcowych, protokół z zakończenia prac końcowych, wnioski z prób rozruchowych, eliminacja zagrożeń, wykaz uzyskanych parametrów technologicznych poszczególnych instalacji z odniesieniem do założeń projektowych, wnioski i zalecenia dla prawidłowej eksploatacji Zakładu Instrukcje eksploatacji Instrukcja eksploatacji Zakładu powinna zawierać: a) charakterystykę podstawowych obiektów budowlanych, b) zabezpieczenie materiałowe, sprzętowe, osobowe, logistyczne na potrzeby eksploatacji, c) opis i przebieg poszczególnych procesów technologicznych, d) wymagania jakościowe dla produktów tj. wysegregowanych odpadów surowcowych, pozostałości po fermentacji oraz kompostu, e) pełne i wyczerpujące instrukcje obsługi wszystkich wykonanych instalacji wraz z zaleceniami eksploatacyjnymi, f) instrukcje stanowiskowe BHP, g) szkice sytuacyjne, przedstawiające instalacje po zakończeniu robót, h) schematy powykonawcze wszystkich połączeń elektrycznych i rysunki przedstawiające rozmieszczenie głównych urządzeń Zakładu wraz z instrukcjami str. 28 z 33
