1 Instrukcja obsługi

2

3 UWAGA! Wszelkie celowe naruszenia integralności urządzenia (ściąganie folii ochronnej, ingerencja w jednolitość układu, płytki drukowanej, podzespołów znajdujących się na płytce czy inne działania mające na celu zmianę lub ingerencję w integralność urządzenia minifet nieujęte w instrukcji) warunkują utratę gwarancji. ZASADY BEZPIECZEŃSTWA Nie wolno przerabiać i mody kować płytki drukowanej oraz podzespołów na niej zawartych, ingerować w oprogramowanie układu minifet. Przed rozpoczęciem montażu: a) Upewnij się, że do repliki nie jest podpięta bateria ją zasilająca. b) Sprawdź, czy w replice nie znajduje się kulka jeśli tak, usuń ją wyciorem. c) Podczas instalacji układu wmontuj bezpiecznik upewnij się, że jesteś w jego posiadaniu przed rozpoczęciem instalacji układu minifet. d) W przypadku jakichkolwiek problemów podczas instalacji prosimy o kontakt support@gunfet.com W trakcie montażu: a) Kieruj się informacjami zawartymi w instrukcji obsługi. b) W celu poprawnego montażu i późniejszego działania układu minifet korzystaj tylko ze sprawdzonych podzespołów (przewody, wtyczki, bezpieczniki, inne). Wszystkie potrzebne części dostępne są na naszym sklepie wraz z urządzeniem minifet na. Producent Solitech Krzysztof Woliński nie ponosi odpowiedzialności za straty materialne, uszkodzenia, uszczerbek na zdrowiu oraz inne zdarzenia związane z użytkowaniem produktu minifet lub repliki AEG z zamontowanym układem minifet. 3

4 SPIS TREŚCI 1.Zasady bezpieczeństwa 2. Spis treści 3. Specy kacja minifet 4. Funkcje minifet 5. Zawartość pudełka 6. Montaż układu minifet 7. Warunki gwarancji

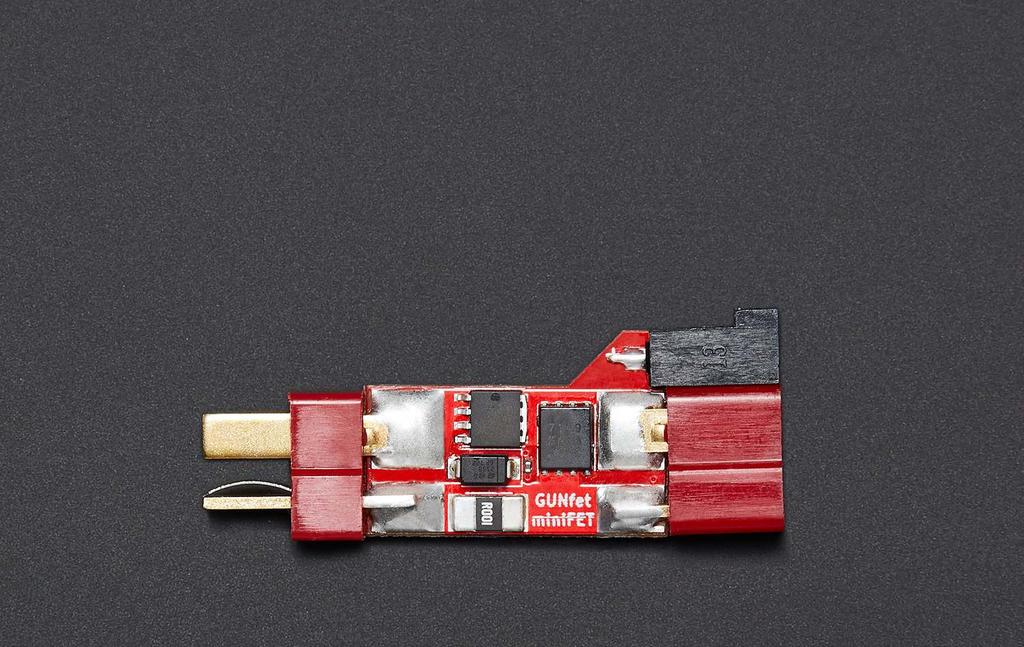

5 Specy kacja minifet minifet mosfet, który został stworzony z myślą o maksymalnym wydłużeniu żywotności Twojej repliki. Urządzenie zabezpiecza układ elektroniczny przed przepaleniem mechaniczne styki załączają tranzystor sterujący silnikiem. Dodatkowo minifet pozwoli Ci uzyskać większą szybkostrzelność, posiada funkcję Active Brake oraz błyskawiczny tryb montażu plug & play. Urządzenie działa ze wszystkimi dostępnymi na rynku typami akumulatorów i replikami elektrycznymi. Pracuje z akumulatorami o napięciu do 16,8V oraz sprężynami do M170. wymiary: 20,3 x 52,3 x 8 mm waga: 7 g napięcie pracy: 5-16,8 V prąd ciągły: 40 A prąd chwilowy: 120 A maks. temp. pracy: 75ºC 5

6 Funkcje minifet MOSFET zabezpiecza mechaniczne styki przed przepaleniem przejmując na siebie ich rolę oraz pozwala na uzyskanie większej szybkostrzelności. ACTIVE BRAKE pozwala na zachowanie kontroli oddawanej ilości strzałów puszczając spust błyskawicznie zatrzymany zostaje silnik w replice. OVERCURRENT PROTECTION wykrywa zwarcie i zabezpiecza silnik, baterię oraz tranzystor przed przepaleniem. OVERHEAT PROTECTION zabezpieczenie termiczne układu. PLUG & PLAY system umożliwiający błyskawiczne podłączenie do repliki. UNIWERSALNOŚĆ działa z każdą dostępną repliką i typem akumulatora. 6

7 Zawartość pudełka W opakowaniu znajduje się: 1. Urządzenie minifet (1 szt.) 2. Przewód sygnałowy pojedynczy (1 szt.) 3. Przewód sygnałowy podwójny (1 szt.) 4. Komplet konektorów Deans-T (1 kpl) 5. Komplet rurek termokurczliwych (4 szt.) 6. Przejściówka do baterii z wtykiem Mini Tamiya (1 szt.) 7. Opaski zaciskowe (2 szt.) 7

8 Montaż układu minifet 1. Bez wymiany instalacji elektrycznej. Odlutuj jeden z przewodów zasilających doprowadzonych do kostki stykowej/mikrostyku (czerwony przewód). Przylutuj wspomniany przewód w miejsce, gdzie znajduje się drugi przewód przy kostce stykowej/mikrostyku (oba czerwone przewody mają być przylutowane w tym samym miejscu). W miejsce odlutowanego przewodu (czerwonego) przylutuj przewód sygnałowy, który znajduje się w zestawie (pojedynczy, czarny przewód). W przypadku, gdy w instalacji elektrycznej repliki znajduje się inna wtyczka niż Deans-T, wykorzystaj konektor męski znajdujący się w zestawie. Po montażu przewodów podłącz przewody zasilające w odpowiednie miejsce urządzenia oraz przewód sygnałowy do minifet (zgodnie ze zdjęciem). 8

9 Montaż układu minifet 2. Z wymianą instalacji elektrycznej. Odlutuj oba przewody doprowadzone do kostki stykowej/mikrostyku (czerwone przewody). W miejsce odlutowanych przewodów przylutuj przewód sygnałowy, który znajduje się w zestawie (podwójny, czarny przewód). Usuń z instalacji elektrycznej repliki wszystkie wcześniej znajdujące się tam przewody czerwone, które były przy kostce stykowej/mikrostyku oraz przewód czarny idący bezpośrednio do silnika. W miejsce usuniętych przewodów poprowadź nowe, bezpośrednio od silnika do układu minifet (pamiętaj, aby końce przewodów łączące się z silnikiem zakończyć odpowiednim konektorem nie lutuj ich bezpośrednio do silnika). Przewody zasilające od strony minifet zakończ męskim konektorem Deans-T (dołączony do zestawu). Po montażu przewodów podłącz przewody zasilające oraz sygnałowe w odpowiednie miejsce urządzenia minifet (zgodnie ze zdjęciem). Sugerujemy, aby przy każdym ponownym użyciu urządzenia sprawdzić poprawność zamocowania układu w replice. 9

10 Warunki gwarancji Solitech Krzysztof Woliński gwarantuje, że produkt w momencie zakupu nie posiada wad fabrycznych i nie jest uszkodzony. Gwarancja obowiązuje przez okres 12 miesięcy tylko i wyłącznie w przypadku, gdy kupujący używa produkt zgodnie z jego przeznaczeniem i instrukcją. 1. Gwarancja jest ważna pod warunkiem, że kupujący w poprawny sposób wypełni i wyśle formularz gwarancyjny. 2. Gwarancja zostanie odrzucona jeśli: (a) Produkt został zniszczony na skutek mechanicznego, termicznego lub chemicznego uszkodzenia powstałego przypadkowo; produkt był używany niezgodnie z jego przeznaczeniem; doszło do nadużycia, zaniedbania, nadmiernego zycznego, elektrycznego lub elektromechanicznego obciążenia, zalania cieczą lub płynem; doszło do zmiany czy mody kacji struktury jakiejkolwiek części produktu (np. poprzez zdjęcie rurki termokurczliwej), lub (b) Produkt został zniszczony lub uszkodzony na skutek nieprawidłowej instalacji. 3. Sprzedający ma obowiązek odpowiedzieć na zgłoszenie gwarancyjne drogą elektroniczną ( ) w ciągu 7 dni roboczych od otrzymania zgłoszenia. Zatwierdzenie gwarancji wiąże się z naprawą produktu bądź wymianą produktu na fabrycznie nowy. Gwarancji nie można przedłużyć. Materiały z włókien celulozy. Zdatne do recyklingu i biodegradowalne (papier) Tworzywa sztuczne, przetwarzalne: (czyli bezpośrednio możliwe i łatwe w procesie recyklingu) Poli(tereftan etylenu) (Plastikowe opakowanie) Wszelkie inne tworzywa sztuczne (folie, plastik poliwęglanowy) 10
