1 Viofor JPS System Podręcznik użytkownika dla modeli CLINIC DELUX CLASSIC

2

3 Spis treści Informacje ogólne...2 Oznaczenia i symbole...5 PRZEZNACZENIE APARATU...6 RODZAJE TERAPII...7 Magnetostymulacja...7 Wskazania do magnetostymulacji... 7 Przeciwwskazania do magnetostymulacji... 8 Objawy uboczne...9 Parametry terapii w magnetostymulacji... 9 Magnetoledoterapia...10 Wskazania do magnetoledoterapii Przeciwwskazania do magnetoledoterapii Objawy uboczne Parametry terapii w magnetoledoterapii Magnetoterapia...12 Wskazania do magnetoterapii Przeciwwskazania do magnetoterapii Objawy uboczne Parametry terapii w magnetoterapii Metodyka zabiegów Viofor JPS System...13 INSTALACJA I URUCHOMIENIE...15 OBSŁUGA APARATU VIOFOR JPS SYSTEM CLINIC, DELUX...16 Opis aparatów...16 Tryb pracy MAGNETOSTYMULACJA...19 Zasady wyboru parametrów aplikacji Tryb pracy MAGNETOTERAPIA...22 Pilot zdalnego sterowania Clinic, Delux...24 OBSŁUGA APARATU VIOFOR JPS SYSTEM CLASSIC...26 Opis aparatu...26 Zasady wyboru parametrów aplikacji Pilot zdalnego sterowania...30 Zasilacz ZAMS01/ APLIKATORY...32 Informacje ogólne o aplikatorach pola magnetycznego...32 Zasady łączenia aplikatorów...32 Aplikatory do MAGNETOSTYMULACJI...35 Aplikatory do MAGNETOLEDOTERAPII...39 Aplikator do MAGNETOTERAPII...42 Warunki bezpiecznej eksploatacji...44 Przegląd techniczny...44 Bezpieczeństwo i higiena pracy...45 Kompatybilność elektromagnetyczna...46 Wymiana bezpiecznika w sterowniku i zasilaczu...46 Wymiana wtyczki aplikatora...46 Czyszczenie, konserwacja, naprawy...47 Warunki pakowania do transportu...47 Utylizacja...47 Warunki gwarancji...48 DANE TECHNICZNE...49 Dane techniczne dla sterowników Delux, Clinic, Classic i zasilacza ZAMS01/ Indukcja pola magnetycznego aplikatorów Viofor JPS System...50 Parametry promieniowania panelowych i eliptycznych aplikatorów magnetyczno-świetlnych podłączanych do sterownika Clinic, Delux...51 Parametry promieniowania eliptycznych aplikatorów magnetyczno-świetlnych podłączanych do sterownika Classic poprzez zasilacz ZAMS01/

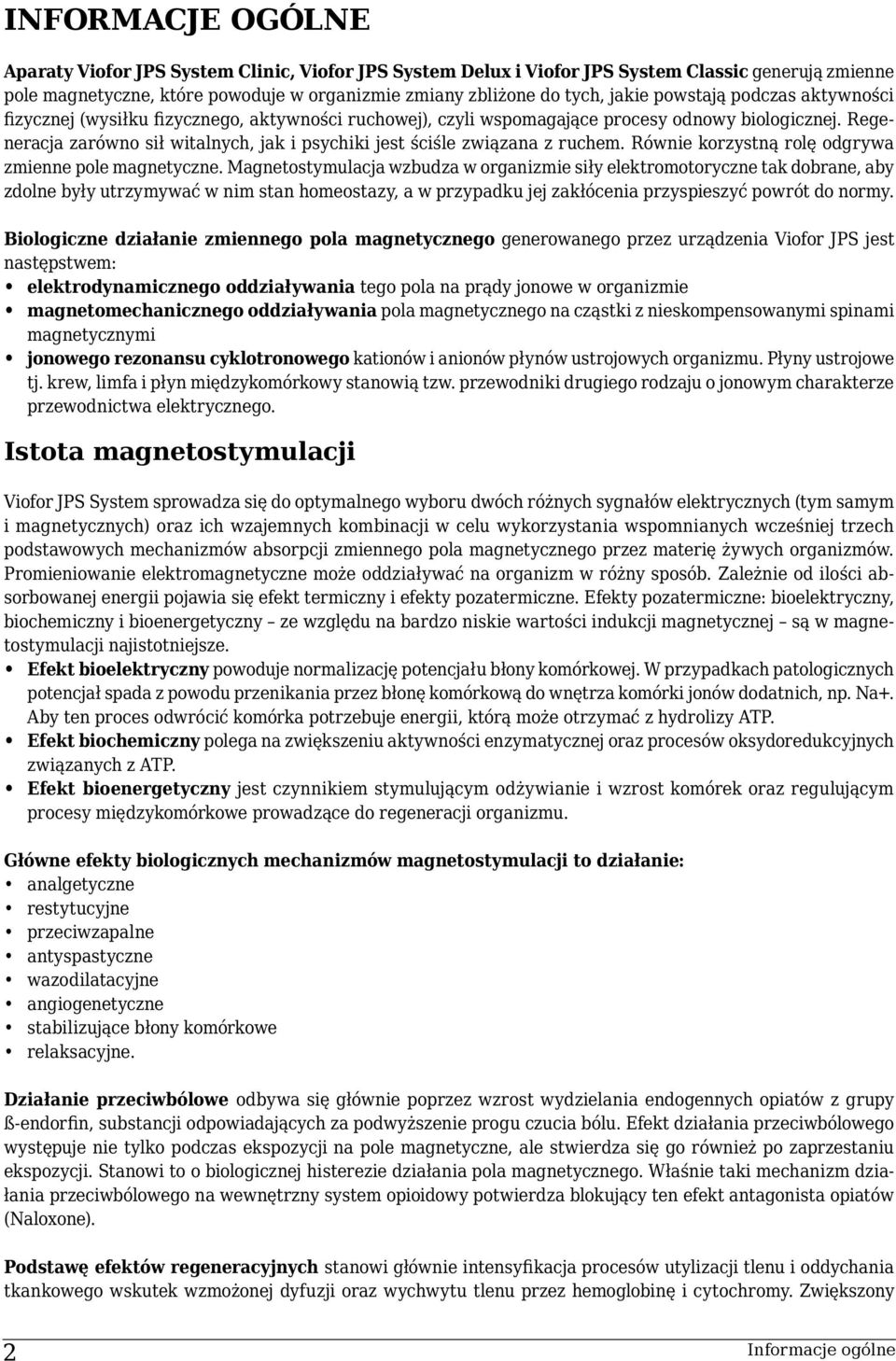

4 Informacje ogólne Aparaty Viofor JPS System Clinic, Viofor JPS System Delux i Viofor JPS System Classic generują zmienne pole magnetyczne, które powoduje w organizmie zmiany zbliżone do tych, jakie powstają podczas aktywności fizycznej (wysiłku fizycznego, aktywności ruchowej), czyli wspomagające procesy odnowy biologicznej. Regeneracja zarówno sił witalnych, jak i psychiki jest ściśle związana z ruchem. Równie korzystną rolę odgrywa zmienne pole magnetyczne. Magnetostymulacja wzbudza w organizmie siły elektromotoryczne tak dobrane, aby zdolne były utrzymywać w nim stan homeostazy, a w przypadku jej zakłócenia przyspieszyć powrót do normy. Biologiczne działanie zmiennego pola magnetycznego generowanego przez urządzenia Viofor JPS jest następstwem: elektrodynamicznego oddziaływania tego pola na prądy jonowe w organizmie magnetomechanicznego oddziaływania pola magnetycznego na cząstki z nieskompensowanymi spinami magnetycznymi jonowego rezonansu cyklotronowego kationów i anionów płynów ustrojowych organizmu. Płyny ustrojowe tj. krew, limfa i płyn międzykomórkowy stanowią tzw. przewodniki drugiego rodzaju o jonowym charakterze przewodnictwa elektrycznego. Istota magnetostymulacji Viofor JPS System sprowadza się do optymalnego wyboru dwóch różnych sygnałów elektrycznych (tym samym i magnetycznych) oraz ich wzajemnych kombinacji w celu wykorzystania wspomnianych wcześniej trzech podstawowych mechanizmów absorpcji zmiennego pola magnetycznego przez materię żywych organizmów. Promieniowanie elektromagnetyczne może oddziaływać na organizm w różny sposób. Zależnie od ilości absorbowanej energii pojawia się efekt termiczny i efekty pozatermiczne. Efekty pozatermiczne: bioelektryczny, biochemiczny i bioenergetyczny ze względu na bardzo niskie wartości indukcji magnetycznej są w magnetostymulacji najistotniejsze. Efekt bioelektryczny powoduje normalizację potencjału błony komórkowej. W przypadkach patologicznych potencjał spada z powodu przenikania przez błonę komórkową do wnętrza komórki jonów dodatnich, np. Na+. Aby ten proces odwrócić komórka potrzebuje energii, którą może otrzymać z hydrolizy ATP. Efekt biochemiczny polega na zwiększeniu aktywności enzymatycznej oraz procesów oksydoredukcyjnych związanych z ATP. Efekt bioenergetyczny jest czynnikiem stymulującym odżywianie i wzrost komórek oraz regulującym procesy międzykomórkowe prowadzące do regeneracji organizmu. Główne efekty biologicznych mechanizmów magnetostymulacji to działanie: analgetyczne restytucyjne przeciwzapalne antyspastyczne wazodilatacyjne angiogenetyczne stabilizujące błony komórkowe relaksacyjne. Działanie przeciwbólowe odbywa się głównie poprzez wzrost wydzielania endogennych opiatów z grupy ß-endorfin, substancji odpowiadających za podwyższenie progu czucia bólu. Efekt działania przeciwbólowego występuje nie tylko podczas ekspozycji na pole magnetyczne, ale stwierdza się go również po zaprzestaniu ekspozycji. Stanowi to o biologicznej histerezie działania pola magnetycznego. Właśnie taki mechanizm działania przeciwbólowego na wewnętrzny system opioidowy potwierdza blokujący ten efekt antagonista opiatów (Naloxone). Podstawę efektów regeneracyjnych stanowi głównie intensyfikacja procesów utylizacji tlenu i oddychania tkankowego wskutek wzmożonej dyfuzji oraz wychwytu tlenu przez hemoglobinę i cytochromy. Zwiększony 2 Informacje ogólne

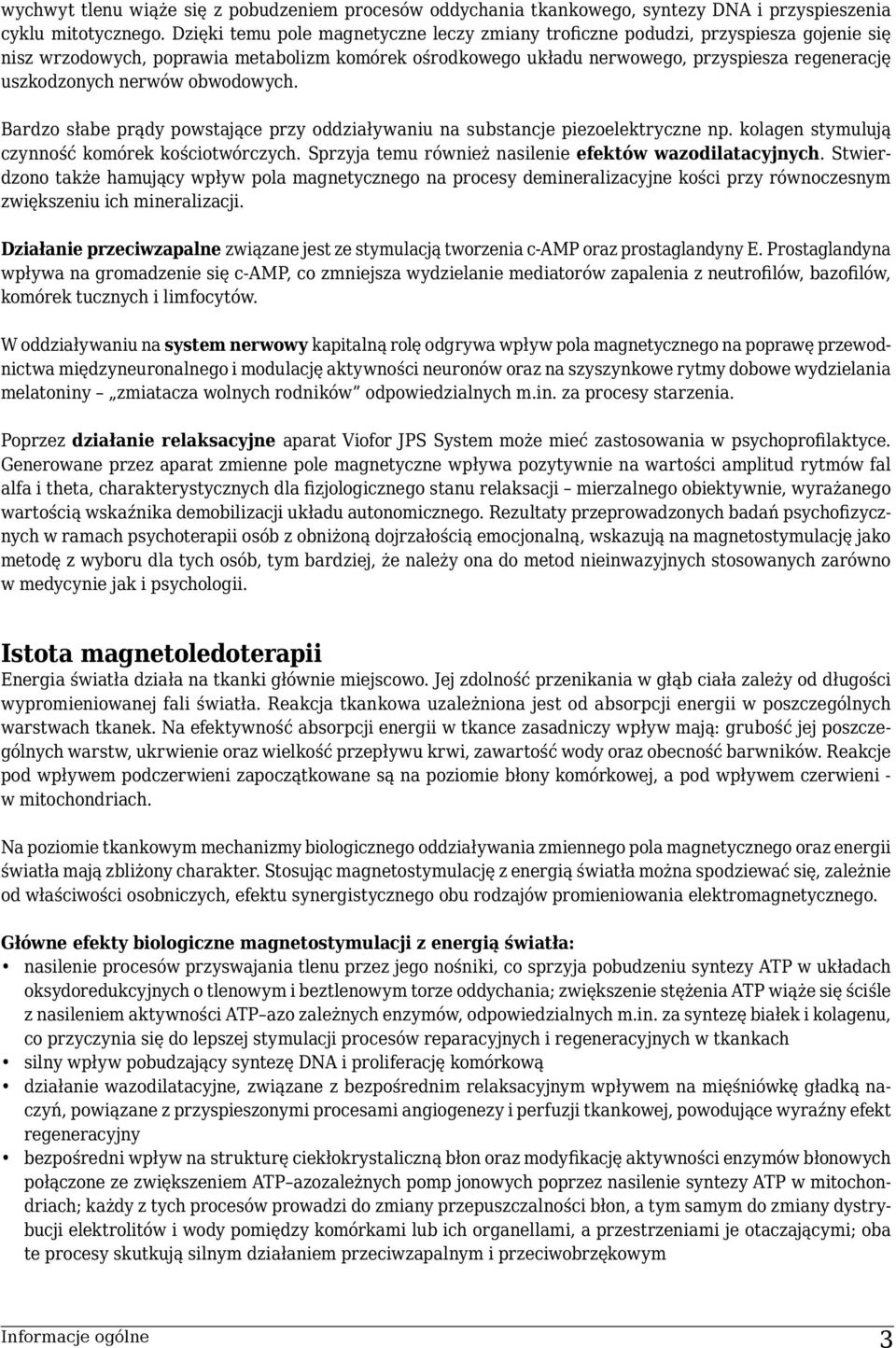

5 wychwyt tlenu wiąże się z pobudzeniem procesów oddychania tkankowego, syntezy DNA i przyspieszenia cyklu mitotycznego. Dzięki temu pole magnetyczne leczy zmiany troficzne podudzi, przyspiesza gojenie się nisz wrzodowych, poprawia metabolizm komórek ośrodkowego układu nerwowego, przyspiesza regenerację uszkodzonych nerwów obwodowych. Bardzo słabe prądy powstające przy oddziaływaniu na substancje piezoelektryczne np. kolagen stymulują czynność komórek kościotwórczych. Sprzyja temu również nasilenie efektów wazodilatacyjnych. Stwierdzono także hamujący wpływ pola magnetycznego na procesy demineralizacyjne kości przy równoczesnym zwiększeniu ich mineralizacji. Działanie przeciwzapalne związane jest ze stymulacją tworzenia c-amp oraz prostaglandyny E. Prostaglandyna wpływa na gromadzenie się c-amp, co zmniejsza wydzielanie mediatorów zapalenia z neutrofilów, bazofilów, komórek tucznych i limfocytów. W oddziaływaniu na system nerwowy kapitalną rolę odgrywa wpływ pola magnetycznego na poprawę przewodnictwa międzyneuronalnego i modulację aktywności neuronów oraz na szyszynkowe rytmy dobowe wydzielania melatoniny zmiatacza wolnych rodników odpowiedzialnych m.in. za procesy starzenia. Poprzez działanie relaksacyjne aparat Viofor JPS System może mieć zastosowania w psychoprofilaktyce. Generowane przez aparat zmienne pole magnetyczne wpływa pozytywnie na wartości amplitud rytmów fal alfa i theta, charakterystycznych dla fizjologicznego stanu relaksacji mierzalnego obiektywnie, wyrażanego wartością wskaźnika demobilizacji układu autonomicznego. Rezultaty przeprowadzonych badań psychofizycznych w ramach psychoterapii osób z obniżoną dojrzałością emocjonalną, wskazują na magnetostymulację jako metodę z wyboru dla tych osób, tym bardziej, że należy ona do metod nieinwazyjnych stosowanych zarówno w medycynie jak i psychologii. Istota magnetoledoterapii Energia światła działa na tkanki głównie miejscowo. Jej zdolność przenikania w głąb ciała zależy od długości wypromieniowanej fali światła. Reakcja tkankowa uzależniona jest od absorpcji energii w poszczególnych warstwach tkanek. Na efektywność absorpcji energii w tkance zasadni czy wpływ mają: grubość jej poszczególnych warstw, ukrwienie oraz wielkość przepływu krwi, zawartość wody oraz obecność barwników. Reakcje pod wpływem podczerwieni zapoczątkowane są na poziomie błony komórkowej, a pod wpływem czerwieni - w mitochondriach. Na poziomie tkankowym mechanizmy biologicznego oddziaływania zmiennego pola magnetycznego oraz energii światła mają zbliżony charakter. Stosując magnetostymulację z energią światła można spodziewać się, zależnie od właściwości osobniczych, efektu synergistycznego obu rodzajów promieniowania elektromagnetycznego. Główne efekty biologiczne magnetostymulacji z energią światła: nasilenie procesów przyswajania tlenu przez jego nośniki, co sprzyja pobudzeniu syntezy ATP w układach oksydoredukcyjnych o tlenowym i beztlenowym torze oddychania; zwiększenie stężenia ATP wiąże się ściśle z nasileniem aktywności ATP azo zależnych enzymów, odpowiedzialnych m.in. za syntezę białek i kolagenu, co przyczynia się do lepszej stymulacji procesów reparacyjnych i regeneracyjnych w tkankach silny wpływ pobudzający syntezę DNA i proliferację komórkową działanie wazodilatacyjne, związane z bezpo średnim relaksacyjnym wpływem na mięśniówkę gładką naczyń, powiązane z przyspieszonymi procesami angiogenezy i perfuzji tkankowej, powodujące wyraźny efekt regeneracyjny bezpośredni wpływ na strukturę ciekłokrystaliczną błon oraz modyfikację aktywności enzymów błonowych połączone ze zwiększeniem ATP azozależnych pomp jonowych poprzez nasilenie syntezy ATP w mitochondriach; każdy z tych procesów prowadzi do zmiany przepuszczalności błon, a tym samym do zmiany dystrybucji elektrolitów i wody pomiędzy komórkami lub ich organellami, a przestrzeniami je otaczającymi; oba te procesy skutkują silnym działaniem przeciwzapalnym i przeciwobrzękowym Informacje ogólne 3

6 odtworzenie utraconej w wyniku zmian chorobowych aktywności ATP azozależnych pomp błonowych: sodowo potasowej i wapniowej w neuronach prowadzi do hiperpolaryzacji błon oraz do zablokowania bodźców, nawet o zwiększonej amplitudzie; w efekcie następuje zmniejszenie przewodzenia bodźców bólowych we włóknach aferentnych i wyraźne działanie analgetyczne zmiana aktywności synaps serotoninergicznych i pobudzenie wydzielania beta endorfin oraz pobudzenie osi przysadkowo nadnerczowej ze zwiększeniem wydzielania glikokortykoidów powoduje dodatkowo nasilenie efektu analgetycznego regulacja układu immunologicznego i właściwości reologicznych krwi. Istota magnetoterapii U podstaw wykorzystania zmiennego pola magnetycznego w medycynie leżą biofizyczne efekty oddziaływania pola z żywą materią: oddziaływanie na nieskompensowane spiny magnetyczne pierwiastków paramagnetycznych i wolnych rodników oraz molekuły diamagnetyczne działanie na ciekłe kryształy zawarte w organizmie, a zwłaszcza na wykazujące właściwości ciekłokrystaliczne składowe błon komórkowych działanie na struktury białkowych składników kanałów błonowych i dystrybucję jonów przemieszczenie poruszających się ładunków elektrycznych jako wynik działania siły Lorentza i efektu Halla zmiany niektórych własności fizyko-chemicznych wody wyindukowanie różnicy potencjałów w przestrzeniach wypełnionych elektrolitem wpływ na depolaryzację komórek wykazujących własny automatyzm oddziaływanie na struktury o właściwościach piezoelektrycznych i magnetostrykcyjnych. Powyższe efekty biofizyczne oddziaływania zmiennego pola magnetycznego stanowią o biologicznych efektach działania tego pola i możliwościach terapeutycznych jakie daje jego stosowanie. Zgodnie z literaturą fachową główne efekty biologiczne mechanizmów magnetoterapii: intensyfikacja procesu utylizacji tlenu i oddychania tkankowego działanie wazodilatacyjne i angiogenetyczne nasilenie procesów reparacji i regeneracji tkanek miękkich przyspieszenie procesu tworzenia zrostu kostnego działanie przeciwzapalne i przeciwobrzękowe modyfikacja transportu błonowego i dystrybucji jonów. 4 Informacje ogólne

7 Oznaczenia i symbole Uwaga Przed uruchomieniem i stosowaniem aparatu Viofor JPS System Clinic, Viofor JPS System Delux, Viofor JPS System Classic należy bezwzględnie zapoznać się z niniejszym podręcznikiem. Zawiera on informacje niezbędne do właściwego stosowania i obsługi aparatów. Wytwórca umożliwia korzystanie z porad medycznych w zakresie stosowania aparatów Viofor JPS System poprzez Medyczną Infolinię Med & Life. Obszerniejsze informacje o efektach stosowania znaleźć można w publikacjach naukowych dostępnych na stronie internetowej: Czytaj podręcznik użytkownika Czytaj załączoną dokumentację Nie stosować w czasie ciąży Wiązka silnego promieniowania czerwonego lub/i podczerwonego. Chronić oczy przed promieniowaniem Nie wpatrywać się w wiązkę Bezpośredni kontakt aplikatora z gałką oczną stanowi zagrożenie jak w przypadku lasera klasy 3R. Nie stosować u osób z implantami elektronicznymi patrz przeciwwskazania Postępuj zgodnie z instrukcją użytkowania. Aplikatory Viofor JPS System są źródłem pola elektromagnetycznego. Ostrzeżenie ten symbol oznacza, że nieprzestrzeganie ostrzeżeń może spowodować niebezpieczeństwo zagrażające zdrowiu. Uwaga przestrzeganie tekstów oznaczonych tym znakiem ułatwia obsługę aparatu i chroni przed uszkodzeniem aparatu. Oznaczenia i symbole 5

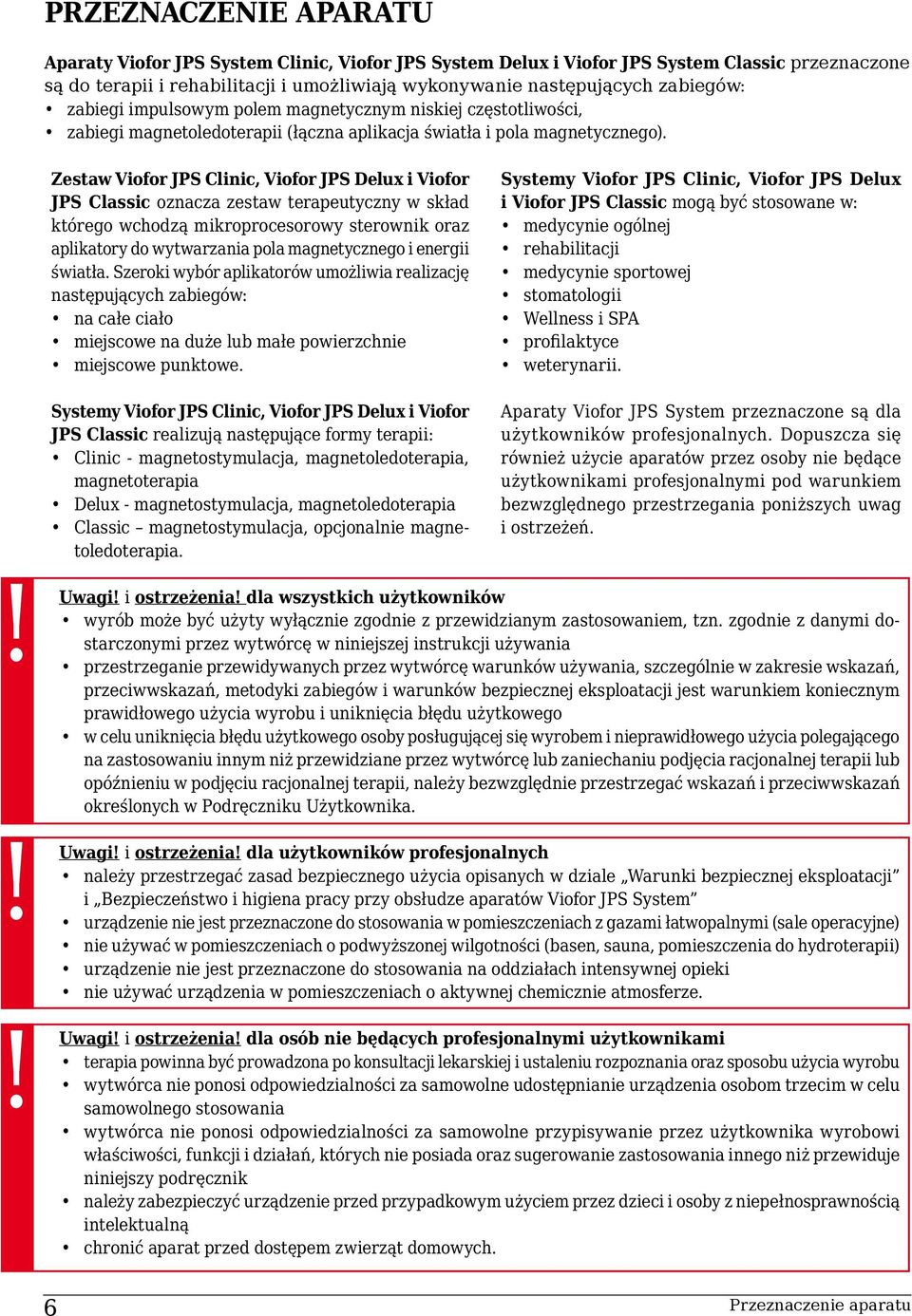

8 PRZEZNACZENIE APARATU Aparaty Viofor JPS System Clinic, Viofor JPS System Delux i Viofor JPS System Classic przeznaczone są do terapii i rehabilitacji i umożliwiają wykonywanie następujących zabiegów: zabiegi impulsowym polem magnetycznym niskiej częstotliwości, zabiegi magnetoledoterapii (łączna aplikacja światła i pola magnetycznego). Zestaw Viofor JPS Clinic, Viofor JPS Delux i Viofor JPS Classic oznacza zestaw terapeutyczny w skład którego wchodzą mikroprocesorowy sterownik oraz aplikatory do wytwarzania pola magnetycznego i energii światła. Szeroki wybór aplikatorów umożliwia realizację następujących zabiegów: na całe ciało miejscowe na duże lub małe powierzchnie miejscowe punktowe. Systemy Viofor JPS Clinic, Viofor JPS Delux i Viofor JPS Classic realizują następujące formy terapii: Clinic - magnetostymulacja, magnetoledoterapia, magnetoterapia Delux - magnetostymulacja, magnetoledoterapia Classic magnetostymulacja, opcjonalnie magnetoledoterapia. Systemy Viofor JPS Clinic, Viofor JPS Delux i Viofor JPS Classic mogą być stosowane w: medycynie ogólnej rehabilitacji medycynie sportowej stomatologii Wellness i SPA profilaktyce weterynarii. Aparaty Viofor JPS System przeznaczone są dla użytkowników profesjonalnych. Dopuszcza się również użycie aparatów przez osoby nie będące użytkownikami profesjonalnymi pod warunkiem bezwzględnego przestrzegania poniższych uwag i ostrzeżeń. Uwagi i ostrzeżenia dla wszystkich użytkowników wyrób może być użyty wyłącznie zgodnie z przewidzianym zastosowaniem, tzn. zgodnie z danymi dostarczonymi przez wytwórcę w niniejszej instrukcji używania przestrzeganie przewidywanych przez wytwórcę warunków używania, szczególnie w zakresie wskazań, przeciwwskazań, metodyki zabiegów i warunków bezpiecznej eksploatacji jest warunkiem koniecznym prawidłowego użycia wyrobu i uniknięcia błędu użytkowego w celu uniknięcia błędu użytkowego osoby posługującej się wyrobem i nieprawidłowego użycia polegającego na zastosowaniu innym niż przewidziane przez wytwórcę lub zaniechaniu podjęcia racjonalnej terapii lub opóźnieniu w podjęciu racjonalnej terapii, należy bezwzględnie przestrzegać wskazań i przeciwwskazań określonych w Podręczniku Użytkownika. Uwagi i ostrzeżenia dla użytkowników profesjonalnych należy przestrzegać zasad bezpiecznego użycia opisanych w dziale Warunki bezpiecznej eksploatacji i Bezpieczeństwo i higiena pracy przy obsłudze aparatów Viofor JPS System urządzenie nie jest przeznaczone do stosowania w pomieszczeniach z gazami łatwopalnymi (sale operacyjne) nie używać w pomieszczeniach o podwyższonej wilgotności (basen, sauna, pomieszczenia do hydroterapii) urządzenie nie jest przeznaczone do stosowania na oddziałach intensywnej opieki nie używać urządzenia w pomieszczeniach o aktywnej chemicznie atmosferze. Uwagi i ostrzeżenia dla osób nie będących profesjonalnymi użytkownikami terapia powinna być prowadzona po konsultacji lekarskiej i ustaleniu rozpoznania oraz sposobu użycia wyrobu wytwórca nie ponosi odpowiedzialności za samowolne udostępnianie urządzenia osobom trzecim w celu samowolnego stosowania wytwórca nie ponosi odpowiedzialności za samowolne przypisywanie przez użytkownika wyrobowi właściwości, funkcji i działań, których nie posiada oraz sugerowanie zastosowania innego niż przewiduje niniejszy podręcznik należy zabezpieczyć urządzenie przed przypadkowym użyciem przez dzieci i osoby z niepełnosprawnością intelektualną chronić aparat przed dostępem zwierząt domowych. 6 Przeznaczenie aparatu

9 RODZAJE TERAPII Wskazania do stosowania Systemów Viofor JPS mają potwierdzenie w wynikach badań przeprowadzonych w różnych placówkach o charakterze klinicznym i rehabilitacyjnym. Istnieje możliwość uzyskania porady medycznej lekarzy konsultantów w zakresie stosowania wyrobu dla wszystkich użytkowników udostępniona jest Medyczna Infolinia. Formularz porady dostępny na stronie internetowej Ostrzeżenie Terapie realizowane przez systemy Viofor JPS (magnetostymulacja, magnetoledoterapia, magnetoterapia) stanowią przede wszystkim wspomaganie leczenia podstawowego. Na podstawie analizy metodologii prowadzonych prac klinicznych, proponowane metody należy uznać za uzupełnienie leczenia farmakologicznego lub rehabilitacji ruchowej. Zmiany w leczeniu (zwłaszcza farmakologicznym) mogą być dokonywane wyłącznie po konsultacji z lekarzem. W celu uniknięcia błędu użytkowego osoby posługującej się wyrobem i nieprawidłowego użycia polegającego na zastosowaniu innym niż przewidziane przez wytwórcę lub zaniechaniu podjęcia racjonalnej terapii lub opóźnieniu w podjęciu racjonalnej terapii, należy bezwzględnie przestrzegać wskazań i przeciwwskazań dla użytej metody. Magnetostymulacja Wskazania do magnetostymulacji Działanie przeciwbólowe 1. układ kostno-stawowy: zmiany zwyrodnieniowe kręgosłupa i układu kostno-stawowego kończyn górnych i dolnych reumatoidalne zapalenie stawów zesztywniające zapalenie stawów kręgosłupa urazy stawów 2. tkanki miękkie: reumatyzm pozastawowy tzw. fibromyalgie urazy tkanek miękkich stany po naruszeniu ciągłości tkanek (w tym pooperacyjne) 3. bóle migrenowe. Działanie regeneracyjne 1. układ kostny: osteoporoza, zwłaszcza pomenopauzalna (dotyczy zarówno profilaktyki jak i leczenia) stany po pęknięciach i złamaniach kości stany po operacjach na układzie kostnym stawy rzekome 2. tkanki miękkie: stany po urazach z uszkodzeniem i bez uszkodzenia ciągłości skóry oparzenia odleżyny. Działanie poprawiające krążenie obwodowe 1. upośledzenie przepływu miejscowego w kończynach: w angiopatii cukrzycowej w angiopatii na tle miażdżycowym w owrzodzeniach podudzi 2. przyspieszenie wchłaniania krwiaków Rodzaje terapii 7

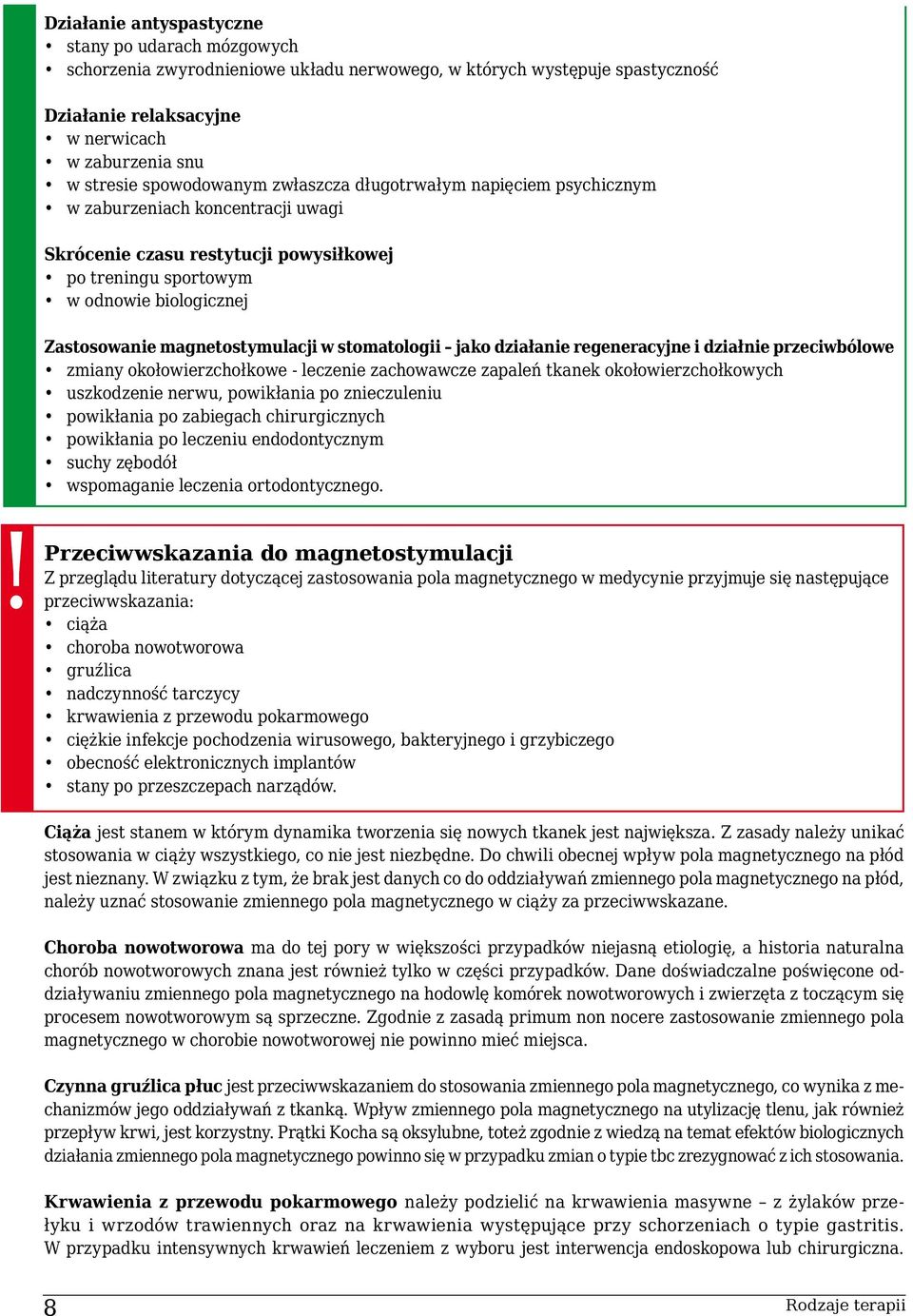

10 Działanie antyspastyczne stany po udarach mózgowych schorzenia zwyrodnieniowe układu nerwowego, w których występuje spastyczność Działanie relaksacyjne w nerwicach w zaburzenia snu w stresie spowodowanym zwłaszcza długotrwałym napięciem psychicznym w zaburzeniach koncentracji uwagi Skrócenie czasu restytucji powysiłkowej po treningu sportowym w odnowie biologicznej Zastosowanie magnetostymulacji w stomatologii jako działanie regeneracyjne i działnie przeciwbólowe zmiany okołowierzchołkowe - leczenie zachowawcze zapaleń tkanek okołowierzchołkowych uszkodzenie nerwu, powikłania po znieczuleniu powikłania po zabiegach chirurgicznych powikłania po leczeniu endodontycznym suchy zębodół wspomaganie leczenia ortodontycznego. Przeciwwskazania do magnetostymulacji Z przeglądu literatury dotyczącej zastosowania pola magnetycznego w medycynie przyjmuje się następujące przeciwwskazania: ciąża choroba nowotworowa gruźlica nadczynność tarczycy krwawienia z przewodu pokarmowego ciężkie infekcje pochodzenia wirusowego, bakteryjnego i grzybiczego obecność elektronicznych implantów stany po przeszczepach narządów. Ciąża jest stanem w którym dynamika tworzenia się nowych tkanek jest największa. Z zasady należy unikać stosowania w ciąży wszystkiego, co nie jest niezbędne. Do chwili obecnej wpływ pola magnetycznego na płód jest nieznany. W związku z tym, że brak jest danych co do oddziaływań zmiennego pola magnetycznego na płód, należy uznać stosowanie zmiennego pola magnetycznego w ciąży za przeciwwskazane. Choroba nowotworowa ma do tej pory w większości przypadków niejasną etiologię, a historia naturalna chorób nowotworowych znana jest również tylko w części przypadków. Dane doświadczalne poświęcone oddziaływaniu zmiennego pola magnetycznego na hodowlę komórek nowotworowych i zwierzęta z toczącym się procesem nowotworowym są sprzeczne. Zgodnie z zasadą primum non nocere zastosowanie zmiennego pola magnetycznego w chorobie nowotworowej nie powinno mieć miejsca. Czynna gruźlica płuc jest przeciwwskazaniem do stosowania zmiennego pola magnetycznego, co wynika z mechanizmów jego oddziaływań z tkanką. Wpływ zmiennego pola magnetycznego na utylizację tlenu, jak również przepływ krwi, jest korzystny. Prątki Kocha są oksylubne, toteż zgodnie z wiedzą na temat efektów biologicznych działania zmiennego pola magnetycznego powinno się w przypadku zmian o typie tbc zrezygnować z ich stosowania. Krwawienia z przewodu pokarmowego należy podzielić na krwawienia masywne z żylaków przełyku i wrzodów trawiennych oraz na krwawienia występujące przy schorzeniach o typie gastritis. W przypadku intensywnych krwawień leczeniem z wyboru jest interwencja endoskopowa lub chirurgiczna. 8 Rodzaje terapii

11 W przypadku krwawień obserwowanych przy gastritis erosiva oraz gastritis haemorrhagica również wskazana jest ostrożność w stosowaniu pola magnetycznego. W przypadku choroby wrzodowej można wykorzystać działanie relaksacyjne i antyspastyczne zmiennego pola magnetycznego, ale decyzja o jego zastosowaniu w tym schorzeniu powinna być konsultowana z lekarzem, ze względu na częste występowanie zmian o typie gastritis. Ciężkie infekcje pochodzenia wirusowego, bakteryjnego i grzybiczego są przeciwwskazaniem do stosowania pola magnetycznego. W każdym z tego typu schorzeń należy wdrożyć leczenie przyczynowe środkami przeciwwirusowymi, antybiotykami i lekami przeciwgrzybicznymi. Elektroniczne implanty stosowane współcześnie w medycynie mają w większości przypadków dobrą ekranizację. Z fizycznego punktu widzenia stosowane w terapii zmienne pole magnetyczne, zwłaszcza w magnetostymulacji, ma niewielką możliwość wpływu na pracę implantów elektronicznych. Zlecający terapię rzadko ma wiedzę o jakości ekranizacji elektronicznego implantu. W przypadku braku tej wiedzy bezpieczniej jest zrezygnować z ekspozycji pacjenta na zmienne pole magnetyczne. Objawy uboczne W dotychczasowych doniesieniach nie stwierdzono istotnych objawów niepożądanych towarzyszących magnetostymulacji. Przemijająco może wystąpić: uczucie mrowienia, drętwienia i ciepła może występować w pierwszych trzech, czterech dniach ekspozycji. Dotyczy to zwłaszcza pourazowych obszarów układu kostno-stawowego. zaburzenia snu spotykane są zaledwie u ok. 3% starszych pacjentów rozdrażnienie i/lub zaburzenia koncentracji dotyczą zwłaszcza kobiet w okresie menopauzalnym oraz osób o zwiększonym napięciu układu neurowegetatywnego. Powyższe objawy obserwuje się zwłaszcza w pierwszych dniach po ekspozycji. Częstość ich występowania można zmniejszyć poprzez zastosowanie narastających wartości intensywności oraz poinformowanie pacjentów o możliwości ich wystąpienia. Objawy te dotyczą ok. 4% kobiet i 1% mężczyzn. przejściowe nasilenie bólu zdarza się zwykle w pierwszym okresie ekspozycji i dotyczy osób ze znacznymi zmianami zwyrodnieniowymi układu kostno-stawowego. Parametry terapii w magnetostymulacji Magnetostymulacja w systemie JPS wykorzystuje wolnozmienne pole magnetyczne z zakresu ELF o niskiej indukcji. Pole magnetyczne generowane w Systemie Viofor JPS ma charakter impulsowy o złożonym kształcie impulsów i strukturze sygnałów dających wielowierzchołkowe widmo częstotliwości. Częstotliwość zastosowane częstotliwości są zaprogramowane fabrycznie i użytkownik nie ma konieczności każdorazowo dokonywać wyboru tego parametru. Na skutek specyficznego układu impulsów pola magnetycznego w czasie, sygnał magnetostymulacji zawiera: częstotliwości podstawowe impulsów: od 180 Hz do 195 Hz częstotliwości paczek impulsów: od 12,5 Hz do 29 Hz częstotliwości grup paczek: od 2,8 Hz do 7,6 Hz częstotliwości serii: od 0,08 Hz do 0,3 Hz. Indukcja magnetyczna wartości indukcji magnetostymulacji w systemie JPS zależą od: wybranego aplikatora nastawy intensywności na sterowniku. Indukcje wytwarzanego pola są znacznie niższe od stosowanych w magnetoterapii, dla większości aplikatorów do 100 μt wartości średniej (szczegóły w Tabeli 16, str. 52). Czas zabiegu ustawiany jest automatycznie po nastawieniu programu aplikacji oraz wybraniu sposobu sterowania intensywnością pola magnetycznego. Czas zabiegu jest wynosi 8 min., 10 min. lub 12 min. Rodzaje terapii 9

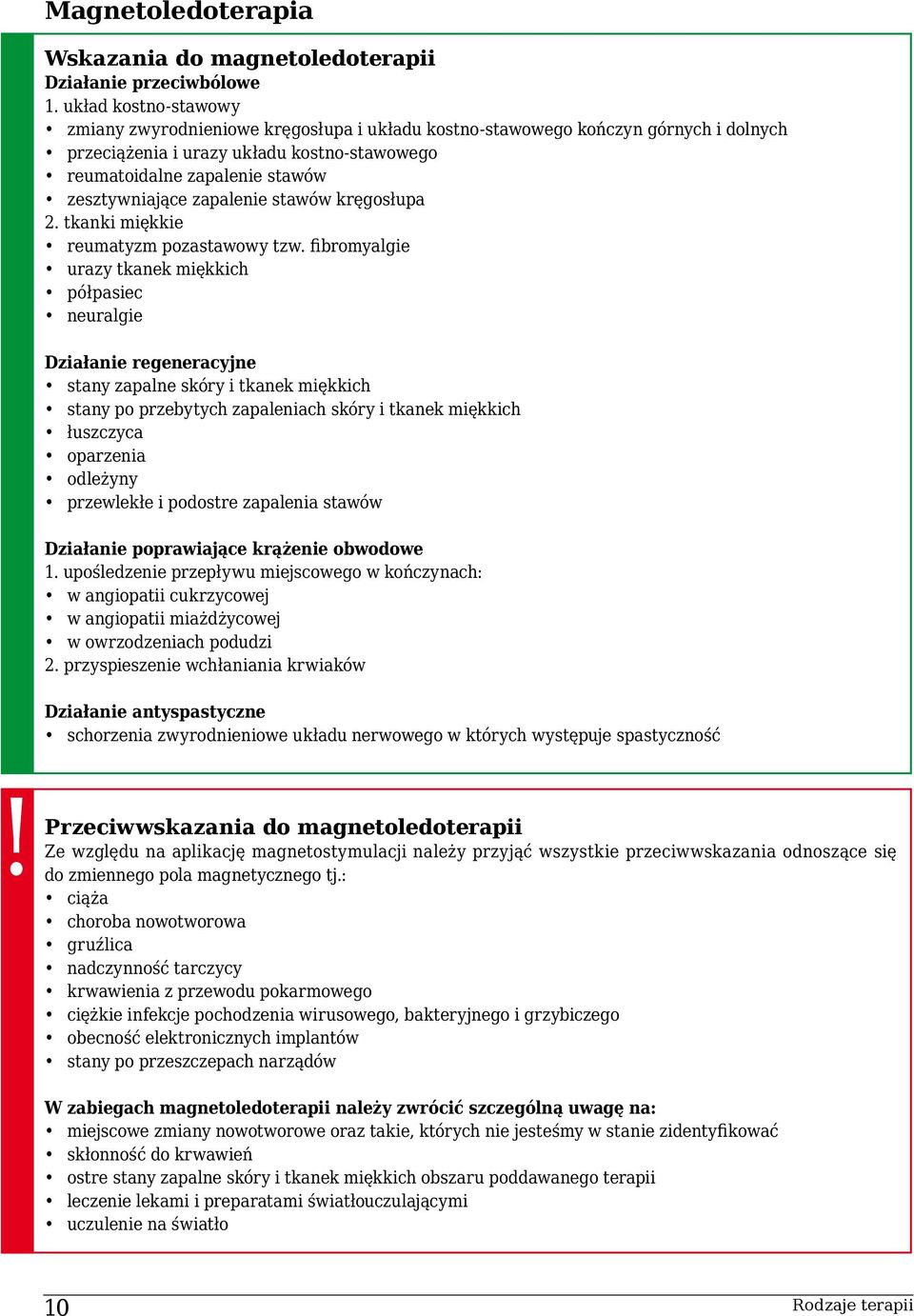

12 Magnetoledoterapia Wskazania do magnetoledoterapii Działanie przeciwbólowe 1. układ kostno-stawowy zmiany zwyrodnieniowe kręgosłupa i układu kostno-stawowego kończyn górnych i dolnych przeciążenia i urazy układu kostno-stawowego reumatoidalne zapalenie stawów zesztywniające zapalenie stawów kręgosłupa 2. tkanki miękkie reumatyzm pozastawowy tzw. fibromyalgie urazy tkanek miękkich półpasiec neuralgie Działanie regeneracyjne stany zapalne skóry i tkanek miękkich stany po przebytych zapaleniach skóry i tkanek miękkich łuszczyca oparzenia odleżyny przewlekłe i podostre zapalenia stawów Działanie poprawiające krążenie obwodowe 1. upośledzenie przepływu miejscowego w kończynach: w angiopatii cukrzycowej w angiopatii miażdżycowej w owrzodzeniach podudzi 2. przyspieszenie wchłaniania krwiaków Działanie antyspastyczne schorzenia zwyrodnieniowe układu nerwowego w których występuje spastyczność Przeciwwskazania do magnetoledoterapii Ze względu na aplikację magnetostymulacji należy przyjąć wszystkie przeciwwskazania odnoszące się do zmiennego pola magnetycznego tj.: ciąża choroba nowotworowa gruźlica nadczynność tarczycy krwawienia z przewodu pokarmowego ciężkie infekcje pochodzenia wirusowego, bakteryjnego i grzybiczego obecność elektronicznych implantów stany po przeszczepach narządów W zabiegach magnetoledoterapii należy zwrócić szczególną uwagę na: miejscowe zmiany nowotworowe oraz takie, których nie jesteśmy w stanie zidentyfikować skłonność do krwawień ostre stany zapalne skóry i tkanek miękkich obszaru poddawanego terapii leczenie lekami i preparatami światłouczulającymi uczulenie na światło 10 Rodzaje terapii

13 Objawy uboczne Nie należy oczekiwać istotnych objawów dodatkowych. Przemijająco może miejscowo wystąpić: uczucie mrowienia, uczucie drętwienia, uczucie ciepła zaburzenia snu, zwłaszcza u osób starszych rozdrażnienie, zaburzenia koncentracji przejściowe nasilenie bólu rumień skóry w obszarze aplikacji Parametry terapii w magnetoledoterapii Magnetoledoterapia oznacza łączne zastosowanie magnetostymulacji w Systemie JPS (parametry i wskazania opisane powyżej, str. 9) oraz ledoterapii. Ledoterapia to forma światłolecznictwa polegająca na wykorzystaniu energii światła niekoherentnego i niespolaryzowanego w zakresie widzialnym i bliskiej podczerwieni. Magnetoledoterapia w aparatach Viofor JPS System wykorzystuje promieniowanie optyczne czerwone i podczerwone o mocach energetycznych zbliżonych do mocy laserów nisko- i średnioenergetycznych. Impulsy promieniowania optycznego są zsynchronizowane z impulsami pola magnetycznego. Częstotliwość zastosowane częstotliwości są zaprogramowane fabrycznie i użytkownik nie ma konieczności każdorazowo dokonywać wyboru tego parametru. Na skutek specyficznego układu impulsów pola magnetycznego w czasie i zsynchronizowanie z nimi impulsów promieniowania optycznego, sygnał magnetoledoterapii zawiera: częstotliwości podstawowe impulsów: od 180 Hz do 195 Hz częstotliwości paczek impulsów: od 12,5 Hz do 29 Hz częstotliwości grup paczek: od 2,8 Hz do 7,6 Hz częstotliwości serii: od 0,08 Hz do 0,3 Hz Indukcja magnetyczna wartości indukcji magnetostymulacji w Systemie JPS zależą od: wybranego aplikatora nastawy intensywności na sterowniku. Indukcje średnie wytwarzanego pola są znacznie niższe od stosowanych w magnetoterapii (dla większości aplikatorów do 100 μt (szczegóły w Tabeli 16, str. 52). Energia światła wartości energii są ściśle związane z nastawą intensywności aplikacji i zawierają się w przedziale od 2 J do 173 J. W aparatach Viofor JPS System Clinic, Delux i Classic zastosowano: promieniowanie czerwone o długości fali 630 nm promieniowanie podczerwone o długości fali 855 nm. Czas zabiegu ustawiany jest automatycznie po nastawieniu programu aplikacji oraz sposobu sterowania intensywnością pola magnetycznego. Czas zabiegu wynosi 8 min lub 10 min. Rodzaje terapii 11

14 Magnetoterapia dotyczy modelu Clinic Ostrzeżenie Zabiegi magnetoterapii mogą być prowadzone bezwzględnie przez kwalifikowany personel medyczny. Wskazania do magnetoterapii Choroby narządu ruchu opóźniony zrost kostny powikłania endoprotezoplastyki stawu biodrowego stawy rzekome powikłania występujące podczas wydłużania kości metodą operacyjną osteoporoza choroba zwyrodnieniowa oraz stany zapalne stawów stany po pęknięciach i złamaniach kości stany po urazach stawów Choroby układu krążenia mikro i makroangiopatia cukrzycowa angiopatia na tle miażdżycowym Choroby skóry i tkanek miękkich rany skóry i tkanek miękkich infekcje bakteryjne skóry i tkanek miękkich oparzenia bliznowce owrzodzenia i zmiany troficzne podudzi Przeciwwskazania do magnetoterapii Obecnie do najczęściej wymienianych w literaturze medycznej przeciwwskazań do magnetoterapii należą: ciąża choroba nowotworowa obecność elektronicznych implantów gruźlica nadczynność tarczycy cukrzyca młodzieńcza krwawienia z przewodu pokarmowego stany po przeszczepach narządów ciężkie infekcje pochodzenia wirusowego, bakteryjnego i grzybiczego Objawy uboczne subiektywne odczucia mrowienia, drętwienia i ciepłoty w okolicy poddanej ekspozycji czasami ogólne rozdrażnienie i zaburzenia snu oraz koncentracji, odczuwane przez niektórych pacjentów zwykle tylko w pierwszych dniach terapii Zjawiska te dotyczą przeważnie niewielkiej grupy osób, mają przemijający charakter, występują u osób z chwiejnym układem wegetatywnym. Parametry terapii w magnetoterapii Magnetoterapia w aparacie Viofor JPS Clinic wykorzystuje pole magnetyczne o parametrach: Częstotliwość: od 5 do 40 Hz, regulowana skokowo co 5 Hz Indukcja magnetyczna: od 0,19 do 6,00 mt, regulowana poziomem intensywności terapii w zakresie 0,5-12 (szczegóły w Tabeli 17, str. 53) Czas zabiegu: od 10 do 30 minut, regulowany skokowo co 5 minut Kształt sygnału: sinusoidalny, prostokątny, trójkątny 12 Rodzaje terapii

15 Metodyka zabiegów Viofor JPS System Metodyka dla aplikatorów pola magnetycznego zabiegi polami magnetycznymi z zakresu ELF należą do nietermicznych metod terapii pole magnetyczne przenika bez przeszkód przez ubranie, podkłady higieniczne oraz opatrunki (w tym gipsowe oraz z zespoleniami metalowymi) aplikatory płaskie (leżanka, mata, poduszka) stosowane są w sposób kontaktowy poprzez ułożenie pacjenta na aplikatorze lub przykrycie w aplikatorach pierścieniowych kończynę lub część ciała poddawaną terapii należy usytuować w środku aplikatora (w aplikatorach elastycznych należy wykorzystać przenośną półeczkę ) aplikatory punktowe i eliptyczne należy kontaktowo przyłożyć do obszaru ciała poddawanego terapii aplikatory eliptyczne mogą być mocowane na ciele pacjenta za pomocą regulowanego paska z klamrą, co powoduje samodzielną aplikację bez udziału personelu medycznego w przypadku infekcji lub innych zmian chorobowych skóry, aby uniknąć bezpośredniego kontaktu aplikatora z powierzchnią ciała, zaleca się stosowanie jednorazowych podkładów Metodyka dla aplikatorów magnetyczno-świetlnych magnetoledoterapię stosuje się miejscowo w serii powtarzalnych zabiegów terapia światłem przewidziana jest wyłącznie dla nieosłoniętych części ciała przed zabiegiem należy każdorazowo zdezynfekować aplikator wg. zaleceń na str. 39 zaleca się stosowanie kontaktowe gdy skóra nie jest zmieniona chorobowo, prawidłowo zdezynfekowana przed zabiegiem i nie ma nałożonego żadnego preparatu dla obszarów zainfekowanych i zmienionych chorobowo zaleca się stosowanie bliskie kontaktowemu (w odległości 0,5-1 cm) lub z użyciem sterylnej cienkiej folii przed zabiegiem wymagane jest wstępne przygotowanie powierzchni naświetlanej (umycie i odtłuszczenie skóry) należy przestrzegać zasady prostopadłego padania światła na poddaną terapii powierzchnię dla zabiegów w okolicy twarzy zaleca się stosowanie okularów ochronnych u pacjenta w trakcie zabiegu nie stosować pokrowców lub innych przesłon na urządzenie (dotyczy sterownika i aplikatorów) aplikatory do średnich powierzchni mogą być mocowane na ciele pacjenta za pomocą regulowanego paska z klamrą, co powoduje samodzielną aplikację bez udziału personelu medycznego. wartość emitowanej energii promieniowania optycznego przez aplikator magnetyczno świetlny podłączony do sterownika Clinic, Delux rośnie wraz ze zwiększaniem intensywności w przedziale 0,5 4, a w przedziale 4-12 utrzymuje się na stałym poziomie wartość emitowanej energii promieniowania optycznego przez aplikator magnetyczno świetlny podłączony do sterownika Classic rośnie wraz ze zwiększaniem intensywności w przedziale 0,5 6, a w przedziale 6-12 utrzymuje się na stałym poziomie Ostrzeżenie Aplikatory magnetyczno-świetlne emitują silne promieniowanie czerwone lub/i podczerwone. Należy bezwzględnie chronić oczy przed promieniowaniem. Nie wpatrywać się w wiązkę. Zalecenia praktyczne Wybór aplikatora do zabiegów na całe ciało służą aplikatory duże płaskie - mata lub leżanka do zabiegów na wybrane części ciała, służą aplikatory lokalne: aplikator mały poduszka, aplikatory eliptyczne, aplikatory punktowe, aplikatory pierścieniowe oraz magnetyczno-świetlne w przypadku stosowania różnych aplikatorów u tej samej osoby zaleca się w pierwszej kolejności zabiegi na całe ciało, do trzech razy na dobę z przerwą minimum 6 godzin pomiędzy zabiegami (zachowanie 6-godzinnej przerwy dotyczy aplikatora maty i leżanki), następnie aplikatory lokalne, zachowując kolejność w zależności Metodyka zabiegów Viofor JPS System 13

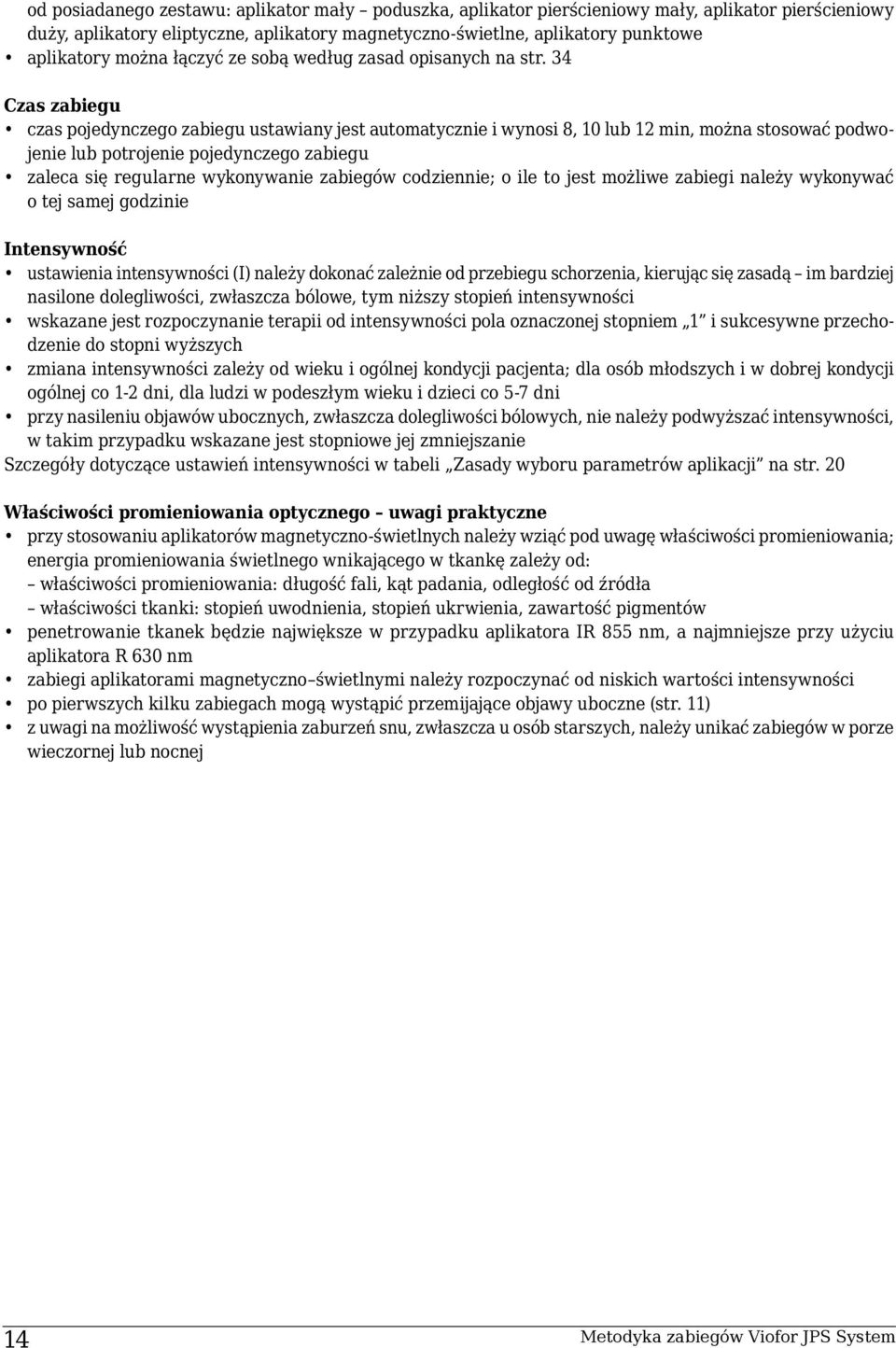

16 od posiadanego zestawu: aplikator mały poduszka, aplikator pierścieniowy mały, aplikator pierścieniowy duży, aplikatory eliptyczne, aplikatory magnetyczno-świetlne, aplikatory punktowe aplikatory można łączyć ze sobą według zasad opisanych na str. 34 Czas zabiegu czas pojedynczego zabiegu ustawiany jest automatycznie i wynosi 8, 10 lub 12 min, można stosować podwojenie lub potrojenie pojedynczego zabiegu zaleca się regularne wykonywanie zabiegów codziennie; o ile to jest możliwe zabiegi należy wykonywać o tej samej godzinie Intensywność ustawienia intensywności (I) należy dokonać zależnie od przebiegu schorzenia, kierując się zasadą im bardziej nasilone dolegliwości, zwłaszcza bólowe, tym niższy stopień intensywności wskazane jest rozpoczynanie terapii od intensywności pola oznaczonej stopniem 1 i sukcesywne przechodzenie do stopni wyższych zmiana intensywności zależy od wieku i ogólnej kondycji pacjenta; dla osób młodszych i w dobrej kondycji ogólnej co 1-2 dni, dla ludzi w podeszłym wieku i dzieci co 5-7 dni przy nasileniu objawów ubocznych, zwłaszcza dolegliwości bólowych, nie należy podwyższać intensywności, w takim przypadku wskazane jest stopniowe jej zmniejszanie Szczegóły dotyczące ustawień intensywności w tabeli Zasady wyboru parametrów aplikacji na str. 20 Właściwości promieniowania optycznego uwagi praktyczne przy stosowaniu aplikatorów magnetyczno-świetlnych należy wziąć pod uwagę właściwości promieniowania; energia promieniowania świetlnego wnikającego w tkankę zależy od: właściwości promieniowania: długość fali, kąt padania, odległość od źródła właściwości tkanki: stopień uwodnienia, stopień ukrwienia, zawartość pigmentów penetrowanie tkanek będzie największe w przypadku aplikatora IR 855 nm, a najmniejsze przy użyciu aplikatora R 630 nm zabiegi aplikatorami magnetyczno świetlnymi należy rozpoczynać od niskich wartości intensywności po pierwszych kilku zabiegach mogą wystąpić przemijające objawy uboczne (str. 11) z uwagi na możliwość wystąpienia zaburzeń snu, zwłaszcza u osób starszych, należy unikać zabiegów w porze wieczornej lub nocnej 14 Metodyka zabiegów Viofor JPS System

17 INSTALACJA I URUCHOMIENIE Zalecenia dotyczące instalacji Dopuszcza się samodzielną instalację i pierwsze uruchomienie aparatu (sterownik, zasilacz ZAMS01/2) samodzielnie przez użytkownika z zachowaniem postępowania podanego poniżej: sterownik, zasilacz ZAMS01/2 i aplikatory przewożone lub przetrzymywane w temperaturach znacznie niższych (ujemnych) niż temperatura pomieszczenia w którym są instalowane, mogą być włączone po upływie minimum 4 godzin sterownik, zasilacz ZAMS01/2 i aplikatory nie mogą być instalowane i używane w pomieszczeniach o podwyższonej wilgotności (np. sauna, basen, pomieszczenia do hydroterapii) sterownik, zasilacz ZAMS01/2 i aplikatory nie mogą być instalowane i używane w pomieszczeniach z gazami medycznymi lub łatwopalnymi (np. sale operacyjne) sterownik, zasilacz ZAMS01/2 i aplikatory nie mogą być instalowane i używane w pomieszczeniach o aktywnej chemicznie atmosferze (np. grota solna) sterownik, zasilacz ZAMS01/2 i aplikatory nie mogą być instalowane i używane na oddziałach intensywnej opieki Instalacja aparatów Viofor JPS System ustawić sterownik na stabilnym podłożu (np. na prostokątnej półce statywu będącego na wyposażeniu zestawu lub na stoliku) sprawdzić czy położenie przełącznika napięć zasilających jest właściwe; aparaty produkowane na rynek europejski nastawione są fabrycznie na napięcie 230 V. W celu użytkowania w krajach w których napięcie sieciowe wynosi 115 V, należy wymienić bezpiecznik na zgodny z opisem na panelu tylnym sterownika i przełączyć napięcie zasilania na 115 V (str. 49) wtyczkę przewodu sieciowego sterownika włączyć do gniazdka sieciowego (nie jest wymagane uziemienie) wtyczkę aplikatora podłączyć do gniazda sterownika zgodnie ze wskazówkami podanymi przy opisie aplikatora Sterownik Clinic, Delux identyfikuje przyłączone aplikatory odpowiednią ikoną na wyświetlaczu (pkt. Ikony str. 18). Sterownik Classic sygnalizuje zieloną diodą poprawne podłączenie sprawnego aplikatora (opis klawiatury str. 17). Sterownik sygnalizuje czerwoną diodą nieprawidłowe podłączenie aplikatora lub jego niesprawność. ułożyć aplikator zgodnie z jego przeznaczeniem patrz wskazówki podane przy opisie aplikatorów włączyć zasilanie aparatu włącznikiem na tylnej płycie sterownika wybrać żądane parametry terapii i przystąpić do pracy z zainstalowanym aparatem w celu użytkowania pilota zdalnego sterowania do obsługi aparatu, należy w pilocie zainstalować baterie Instalacja baterii w pilocie zdalnego sterowania z pojemnika na baterie znajdującego się na tylnej ściance pilota odsunąć przykrywkę (zgodnie z kierunkiem strzałki na obudowie) dwie baterie alkaliczne typu AAA umieścić we właściwym położeniu (zgodnie ze schematem wewnątrz pojemnika) i zasunąć pokrywkę pojemnika wymieniając baterie na nowe, należy zastosować ogniwa tego samego typu nieprawidłowe włożenie baterii może spowodować uszkodzenie pilota Zalecenia dotyczące baterii zaleca się wymianę baterii zgodnie z ich zużyciem lub nie rzadziej niż raz w roku niezależnie od zużycia jeżeli pilot nie jest użytkowany przez dłuższy czas, zaleca się usunięcie baterii zaleca się usunięcie baterii na czas transportu baterii nie należy podłączać do prądu, rozkładać ich na części, podgrzewać ani wrzucać do ognia Instalacja i uruchomienie 15

18 OBSŁUGA APARATU VIOFOR JPS SYSTEM CLINIC, DELUX Opis aparatów Płyta tylna sterowników Clinic i Delux Opis elementów na płycie tylnej: 1 włącznik sieciowy 2 gniazdo bezpiecznikowe 3 przewód sieciowy 4 przełącznik napięć zasilania 5 gniazdo G3: Clinic magnetoledoterapia i magnetoterapia Delux magnetoledoterapia 6 gniazdo magnetostymulacji G2 7 gniazdo magnetostymulacji G1 numer seryjny sterownika symbole graficzne dane wytwórcy Płyta czołowa sterowników Clinic i Delux Na płycie czołowej sterownika Viofor JPS Clinic i Viofor JPS Delux umieszczone są klawiatura do sterowania pracą aparatu oraz wyświetlacz graficzny LCD i diody LED do wizualizacji stanu w jakim aparat się znajduje. Elementy te stanowią główny panel sterujący aparatu. Aparat przechodzi w tryb uśpienia Stand-by po 2 min bezczynności. W trybie tym wygaszany jest wyświetlacz LCD. Wyjście z trybu uśpienia następuje po wciśnięciu dowolnego przycisku. 16 Obsługa aparatu Viofor JPS System Clinic, Delux

19 1 wyświetlacz 2 sygnalizacja stanu Stand-by tryb oszczędzania energii 3 przycisk ON uaktywnianie urządzenia znajdującego się w trybie Stand-by 4 przycisk Rezygnacja - anulowanie bieżącej operacji, przejście do okna poprzedniego 5 sygnalizacja pracy sterownika 6 przycisk START/STOP do rozpoczęcia lub przerwania aplikacji 7 przycisk SOUND do załączenia/wyłączenia dźwiękowej sygnalizacji pracy urządzenia 8 okienko odbiornika IR 9 przycisk W górę przesuwanie kursora w górę lub edycja parametru zabiegu 10 przycisk Wstecz przejścia do poprzedniego okna lub edycja parametru zabiegu 11 przycisk W lewo przesuwanie kursora w lewo lub edycja parametru zabiegu 12 przycisk OK zatwierdzający dany wybór 13 przycisk W dół przesuwanie kursora w dół lub edycja parametru zabiegu 14 przycisk W prawo przesuwanie kursora w prawo lub edycja parametru zabiegu Obsługa aparatu Viofor JPS System Clinic, Delux 17

20 15 przycisk Dalej przejścia do następnego okna lub edycja parametru zabiegu Naciśnięcie przycisku START/STOP powoduje szybkie przywołanie okna GOTOWOŚĆ, przejście z okna USTAWIENIA do okna GOTOWOŚĆ oraz uruchomienie / zatrzymanie ekspozycji. Ikony Każdy aplikator przyłączony do gniazda sterownika sygnalizowany jest w sposób graficzny na wyświetlaczu w postaci ikony aplikator duży mata, aplikator leżanka aplikator poduszka aplikator punktowy S aplikator punktowy Z aplikator eliptyczny aplikator pierścieniowy duży 65 cm aplikator pierścieniowy mały 30 cm, aplikator pierścieniowy elastyczny mały 30 cm i aplikator pierścieniowy elastyczny średni 40 cm aplikator magnetyczno-świetlny eliptyczny R aplikator magnetyczno-świetlny eliptyczny IR aplikator magnetyczno-świetlny eliptyczny RIR, aplikator magnetyczno świetlny panelowy RIR aplikator do magnetoterapii dotyczy modelu Clinic aplikator niekodowany lub podłączony przez adapter brak aplikatora Okno GŁÓWNE Po prawidłowym zainstalowaniu i uruchomieniu sterownika na wyświetlaczu pojawia się okno GŁÓWNE. Rysunek 1. Okno GŁÓWNE Viofor JPS Clinic Rysunek 2. Okno GŁÓWNE Viofor JPS Delux Okno GŁÓWNE służy do wyboru trybu pracy aparatu. Wybór trybu pracy dokonywany jest przyciskami W górę i W dół, a jego zatwierdzanie odbywa się przyciskiem OK. W każdym oknie aktualna pozycja kursora sygnalizowana jest poprzez pulsujące podświetlenie wybranego pola. 18 Obsługa aparatu Viofor JPS System Clinic, Delux

21 Okno KONFIGURACJA Okno KONFIGURACJA służy do wyboru następujących funkcji urządzenia: język komunikatów (polski, angielski, niemiecki, francuski) głośność sygnałów dźwiękowych (25%, 50%, 75%, 100%) kanału IR; obecnie funkcja nieaktywna Wybrane pozycje w oknie KONFIGURACJA należy zatwierdzić przyciskiem OK. Przy użyciu przycisku Rezygnacja, następuje powrót do okna głównego. Rysunek 3. Okno KONFIGURACJA Tryb pracy MAGNETOSTYMULACJA Dotyczy aplikatorów do magnetostymulacji oraz aplikatorów magnetyczno-świetlnych do magnetoledoterapii Okno USTAWIENIA Okno USTAWIENIA służy do wybrania parametrów aplikacji: Wyjście numer gniazda aplikatora G1, G2, G3 używanego w trakcie trwania aplikacji Program program terapii P1, P2, P3 Aplikacja sposób aplikacji M1, M2, M3 Poziom intensywność terapii w skali od 0.5 do 12 Cykl pozwala ustalić liczbę powtórzeń aplikacji od 1 do 3 Aktualna wartość nastawy sygnalizowana jest stałym podświetleniem odpowiadającego jej pola. Przykład 1. Wyjście G1 aplikator mata, P2, M1, poziom 4, czas 1x10 min Rysunek 4. Okno USTAWIENIA, Wybór parametru zabiegu odbywa się za pomocą przycisków W górę i W dół. Edycja parametru zabiegu odbywa się przyciskami W lewo i W prawo z natychmiastową zmianą wartości danej nastawy. Zatwierdzanie zmian następuje automatycznie. Zasady wyboru parametrów aplikacji Wyboru parametrów aplikacji dokonujemy przez zestawienie: programu (P), sposobu aplikacji (M) oraz intensywności (I) według zasad podanych w poniższej tabeli (Tabela 1) lub korzystając z zaprogramowanych list fabrycznych (Tabela 2) Obsługa aparatu Viofor JPS System Clinic, Delux 19

22 Tabela 1. Zasady wyboru parametrów aplikacji dla magetostymulacji i magnetoledoterapii Aplikator (A) Program (P) Mode (M) Intensywność (I) Leczenie Rehabilitacja Dobrany do miejsca poddawanego leczeniu lub rehabilitacji P2 program podstawowy P1 program dla osób nadwrażliwych na pole magnetyczne P3 program dla osób słabiej reagujących na pole magnetyczne M2 faza ostra M3 faza podostra M1 faza przewlekła faza ostra faza podostra faza przewlekła Zasady dotyczące ustawienia intensywności na str. 14 do 6 do 9 do 12 M2 1 tydzień M3 2 tydzień M1 3 tydzień 1 tydzień do 6 2 tydzień do 9 3 tydzień do 12 Wybór parametrów aplikacji w terapii i rehabilitacji dzieci Proponowane intensywności (I) dla dzieci w wieku: 0 2 lata intensywność 0, lat intensywność lat intensywność lat intensywność 1 6 Sposób stosowania może ulec zmianie w indywidualnych przypadkach w zależności od doświadczenia i preferencji prowadzącego terapię lub rehabilitację. Ustalając dla danego pacjenta parametry aplikacji, należy uwzględnić: wiek, stan ogólny przebieg choroby zasadniczej i choroby współistniejące stosowane leki porę dnia w której zabieg będzie wykonywany inne zabiegi fizykalne Listy Lista pozwala na przywołanie gotowych zestawów nastaw urządzenia; dla magnetostymulacji dostępne są dwie listy nastaw fabrycznych D1, D2 oraz cztery listy nastaw programowalnych przez użytkownika L1, L2, L3, L4. Każda lista zawiera cztery niezależne pozycje oznaczone odpowiednio: Lista D1 i kolejne pozycje: D1-1, D1-2, D1-3, D1-4 Lista D2 i kolejne pozycje: D2-1, D2-2, D2-3, D2-4 Lista L1 i kolejne pozycje: L1-1, L1-2, L1-3, L1-4 Lista L2 i kolejne pozycje: L2-1, L2-2, L2-3, L2-4 Lista L3 i kolejne pozycje: L3-1, L3-2, L3-3, L3-4 Lista L4 i kolejne pozycje: L4-1, L4-2, L4-3, L4-4 Wybór listy Ustawić kursor tak, by pole Lista było podświetlone. Nacisnąć przycisk OK. Wybór numeru listy odbywa się przyciskami Wstecz i Dalej, a wybór żądanej pozycji na liście przyciskami W dół i W górę. Wybór listy w sterownikach Clinic i Delux może być dokonywany z pilota lub ręcznie z klawiatury. W celu wywołania ustawionej pozycji należy w polu wyboru list nacisnąć przycisk OK. Dla list programowanych L1, L2, L3, L4 ustawianie typu aplikatora odbywa się przyciskami W dół i W górę po ustawieniu kursora w pozycji ikony aplikatora. Zapamiętanie ustawionej listy odbywa się przyciskiem OK po ustawieniu kursora w pozycji Zapisz. 20 Obsługa aparatu Viofor JPS System Clinic, Delux
