1 Uszczelnianie budowli Przepony poziome przed podciàganiem kapilarnym

2 Uszczelnianie budowli I. ZAWILGOCONA BUDOWLA - DEFEKT NIE TYLKO WIZUALNY Zawilgocenia cokołów oraz Êcian fundamentowych nale à do najcz stszych problemów w budownictwie. Składa si na to wiele przyczyn. Cz Êci budowli na styku z gruntem poddawane sà oddziaływaniom takich czynników jak wody powierzchniowe, wody gruntowe czy wilgoç z gruntu. W strefie cokołu dochodzi do obcià eƒ dodatkowych jak woda rozbryzgowa, lód, sole, jak te zmiany temperatur. W obiektach wykonanych zgodnie ze sztukà budowlanà tworzy si izolacje zabezpieczajàce przed wnikaniem wilgoci. Jednak ze wzgl du na bł dy wykonawcze, zmieniajàce si warunki czy te starzenie materiałów dochodzi do czasowych lub trwałych szkód wynikajàcych z wilgoci. Skutki zawilgocenia sà wielorakie: pogarsza si izolacyjnoêç termiczna Êcian na wilgotnych Êcianach rozwijajà si grzyby, algi, zarodniki sole zalegajàce w murze prowadzà do wykwitów i odspojeƒ. W dłu szym okresie czasu mo e dojêç do naruszenia stabilnoêci konstrukcji KoniecznoÊç podj cia skutecznych przedsi wzi ç przeciwwilgociowych wynika wi c z ochrony właêciwoêci u ytkowych obiektu jak te zachowania parametrów technicznych substancji budowlanej. Rys. 1 Zawilgocony obiekt murowany Przyczyny mokrych Êcian wilgoç podciàgana kapilarnie rysy i nieszczelne spoiny nieszczelnoêci w obszarze cokołów i łàczenia Êcian z cokołem wadliwe uszczelnienie pionowe wady w wentylacji i dyfuzyjnoêci wilgoç higroskopijna powodowana zasoleniem wady w systemach drena u odwodnieƒ zmieniajàce si oddziaływanie wód gruntowych i powierzchniowych 2

3 II. ANALIZA STANU BUDOWLI Aby zaproponowaç właêciwy sposób naprawy niezb dne jest okreêlenie przyczyn powstałych szkód Przyczyny ogólne wynikajàce z ogólnych przesłanek np. wiek budowli zu ycie poszczególnych pomieszczeƒ wilgotnoêç i temperatura pomieszczeƒ poziom wód gruntowych wartoêç ph wód gruntowych i wyst powanie kwasów ocena podło a pod obiektem budowlanym 2.2. Konstrukcja rodzaj muru (piaskowiec, kamieƒ naturalny, cegła, pustaki z pustkà, beton, mur mieszany) gruboêç Êcian sposób wykonania muru (z pustkà powietrznà lub bez) homogenicznoêç, ÊcisłoÊç, zag szczenie, porowatoêç Êcian rodzaj podło a, gruntu, i fundamentów sposób wprowadzenia instalacji zasilajàcych ocena statyki dotychczas wykonywane naprawy 2.3. WilgotnoÊç Analiza stanu zawilgocenia pozwala na wskazanie przyczyn powstałych szkód i umo liwia tym samym wypracowanie poprawnej koncepcji naprawy. Dokładniejsze okreêlenie poziomu zawilgocenia umo liwia pobranie próbek muru lub pobranie rdzenia. Laboratoryjnie mo na wówczas okreêliç stopieƒ zawilgocenia poszczególnych elementów budowli. Stan wilgotnoêci muru okreêla si jako stosunek istniejàcej wilgoci do maksymalnej chłonnoêci danego muru. Nale y zwróciç uwag, i niektóre materiały uszczelniajàce mogà byç stosowane w Êrodowisku o ograniczonej wilgotnoêci. OkreÊlenie stanu zawilgocenia umo liwia ponadto oszacowanie iloêci Êrodka iniekcyjnego mo liwej do wtłoczenia w danà struktur muru. Rys. 2 Miejsce po wyj ciu rdzenia ze Êciany ceglanej Rys. 3 Mur cyklopowy z szerokimi, porowatymi spoinami Sposób obliczania stopnia zawilgocenia (Z) Z = x 100% W - S C - S Z stopieƒ zawilgocenia S masa próbki suchej W- masa próbki wilgotnej C masa próbki całkowicie wysycanej wodà Rys. 4 Mur z kamienia naturalnego na zaprawie gliniastej 3

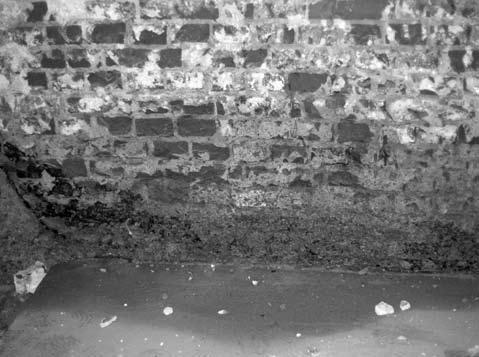

4 Uszczelnianie budowli 2.4. Zasolenia Sole rozpuszczalne w wodzie takie jak: siarczany, w glany, chlorki, azotany, ze wzgl du na swoje właêciwoêci higroskopijne (przyciàgajàce wod ) mogà znaczàco wpłynàç na zwi kszenie poziomu zawilgocenia muru. Z kolei krystalizacja soli na powierzchni muru wpływa na powstawanie wykwitów. PrzejÊcie soli z postaci płynnej do postaci krystalicznej wià si ze znaczàcym przyrostem obj toêci; powstajàce ciênienie mo e znaczàco uszkodziç nie tylko powierzchni, ale równie struktur wewn trznà muru. Na podstawie wyj tych próbek mo na okreêliç równie iloêç soli w murze, poziom koncentracji i rodzaj soli. Tym samym mo na okreêliç udział wilgoci higroskopijnej w całoêci zawilgocenia i przyjàç skuteczne Êrodki zaradcze. Rys. 5 Zawilgocony mur z objawami wysoleƒ powierzchniowych Rys. 7a Rozkład wilgoci w murze Rys. 7 Rozkład wilgoci w murze 4

5 III. INIEKCJA JAKO SPOSÓB NA WYKO- NANIE PRZEPONY POZIOMEJ PRZED PODCIÑGANIEM KAPILARNYM Brak skutecznych uszczelnieƒ powoduje, e woda wnika w obiekt budowlany poprzez istniejàce rysy, sp kania, pustki i kapilary i prowadzi tym samym do wystąpienia szkód zwiàzanych z wilgocià. Celem ograniczenia rozprzestrzeniania si i wznoszenia wilgoci w murze metodà iniekcji tworzy si w przepon poziomà. Przepona taka stanowi barier dla dalszego transportu wilgoci w taki sposób, e powy ej tej warstwy izolacyjnej w sposób naturalny zachodzi proces wyrównywania wilgotnoêci z otoczeniem. Ze wzgl du na sposób działania wyró nia si Êrodki iniekcyjne działajàce na kapilary: zamykajàco przew żajàco hydrofobizujàco zamykajàco przew ajàco KapilarnoÊç: rozprzestrzenianie si wilgoci w murze bazuje na podciàganiu kapilarnym poszczególnych cz Êci obiektu (mechanizm podobny do zasysania wody przez gàbk ) O skali podciàgania kapilarnego decyduje wielkoêç kapilarów. Im mniejsze sà pory kapilarów tym wi ksze jest podciàganie wilgoci i transportowana jest ona wy ej. Przy pewnej minimalnej wielkoêci porów (mikroporach) proces podciàgania zostaje przerwany. Podobnie przy porach bardzo du ych (promieƒ powy ej 1 mm). Tak du e pory kapilarne tworzà warstw przerywajàcà. JednoczeÊnie przy wodzie napierajàcej takie miejsca chłonà bardzo du e iloêci wody. hydrofobizujàco przew ajàco i hydrofobizujàco Rys. 8 Sposoby działania Êrodków iniekcyjnych 5

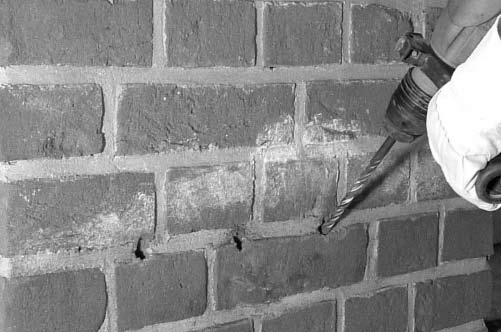

6 Uszczelnianie budowli IV. MECHANIZM DZIAŁANIA ÂRODKÓW INIEKCYJNYCH ZAMYKAJÑCYCH KAPILARY Rys. 9 Schemat wykonania przepony poziomej a ca. 8 cm a ,5 cm Rys. 10 Przykładowy sposób nawiercania otworów a Spoiny w cokołach i Êcianach piwnicznych wykazujà zwykle obok porów kapilarnych, tak e pustki, szczeliny, rysy i sp kania. Spoiny i fugi wykazujà te najwi kszà porowatoêç. Rozprzestrzenianie si Êrodka iniekcyjnego w metodzie iniekcji ciênieniowej nast puje w pierwszym rzędzie poprzez spoiny muru. Zamykajàce kapilary Êrodki takie jak ywice poliuretanowe i ele akrylowe mogà całkowicie zamknàç równie wi ksze rysy i sp kania. JednoczeÊnie zamkni te zostajà miejsca nieszczelnoêci w zewn trznej warstwie izolacyjnej, które mogły byç miejscami wnikania wilgoci z zewnàtrz. W wielu trudniejszych przypadkach, do przypadku wyst powania wody napierajàcej w àcznie, te propozycje materiałów sà w zasadzie jedynymi skutecznymi rozwiàzaniami. Dla wykonania poziomej przepony izolacyjnej niezb dne jest wykonanie w okreêlonych odst pach odwiertów w murze pod iniektory. Iniektory o okreêlonej Êrednicy i długoêci mocuje si w wykonanych otworach. W zale noêci od gruboêci muru i innych uwarunkowaƒ iniektory rozmieszcza si w jednym lub dwóch rzędach. Kąt nachylenia odwiertów a tym samym mocowanych iniektorów ustala si tak, aby w przypadku muru warstwowego (np. z cegły) przeciàç przynajmniej dwie spoiny poziome muru. Iniekcj wykonuje si przy pomocy ciênieniowej pompy iniekcyjnej. W trakcie tłoczenia Êrodka iniekcyjnego najpierw wypełniane i uszczelniane sà istniejàce rysy i sp kania. Êrodek iniekcyjny wnika nast pnie w wi ksze pory i w procesie dalszego tłoczenia penetruje i wypełnia pory kapilarne. Proces iniekcji (tłoczenia ywicy) kontynuuje si tak długo, a zauwa alny b dzie opór wzrost ciênienia roboczego oraz pojawià si ślady wypływu ywicy na powierzchni muru w obszarze wykonywanej iniekcji. Rys. 11 Ró ne kàty nachylenia odwiertów w zale noêci od rodzaju muru 6

7 VII. Ârodki iniekcyjne WEBAC IP Spienialne ywice poliuretanowe W murach z otwartymi sp kaniami i pustkami nale y wykonaç wst pne wypełnienie wykorzystujàc spienialne ywice poliuretanowe (tab.1). Po kontakcie z wodà ywica podlega spienieniu do postaci piany o bardzo drobnej strukturze porów. Szczególne w sytuacji wyst powania wody napierajàcej szybki czas reakcji (spieniania) umo liwia przerwanie wycieków wody. Dla trwałego uszczelnienia niezb dna jest iniekcja innego materiału- nie spienialnej ywicy poliuretanowej WEBAC Spienialne ywice poliuretanowe tabela nr 4 Zwi kszanie obj toêci Poczàtek reakcji (20 C) WEBAC 150 do 40 x ok. 15 sekund WEBAC 151 do 30 x ok. 20 sekund ok 10 sekund z Komp. Bss WEBAC 157 do 15 x ok. 330 mpa.s Rys. 12 Jednokomponentowa pompa iniekcyjna WEBAC IP 2 Rys. 13 Tłoczenie spienialnej ywicy poliuretanowej w mur zawierajàcy pustki i kawerny 7

8 Uszczelnianie budowli tabela nr 1 tabela nr 2 Iniekcyjne ywice poliuretanowe WEBAC o stałej obj toêci Czas przerabiania (1l / 20 C) LepkoÊç ( mpa s) WEBAC min ok. 45 WEBAC min ok. 80 WEBAC min ok. 110 Zu ycie ywic poliuretanowych w procesie iniekcji GruboÊç muru (cm) Zu ycie (kg/m)* ,0 5, ,0 6, ,0 7, ,0 9, ,0 11, ,0 14, ,0 18,0 5.2 Niespienialne ywice poliuretanowe W drodze iniekcji ciênieniowej ywicami poliuretanowymi, bez ropuszczalników, o niskiej lepkoêci, 2-składnikowych osiàga si całkowite wypełnienie i zamkni cie kapilarów. Poliuretanowe ywice iniekcyjne WEBAC mo na stosować przy wszystkich rodzajach murów oraz w sytuacji całkowitego zawilgocenia. ywice iniekcyjne WEBAC PU znakomicie rozprzestrzeniajà si w rysach, sp kaniach, pustkach i porach wypełniajàc i uszczelniajàc tym samym struktur muru. Tworzy to trwa à przepon izolacyjnà wypłukanie tego materiału z muru jest niemo liwe. Istniejàce sole nie oddziałujà negatywnie na cechy i funkcje materiału iniekcyjnego. Iniekcyjne ywice PU WEBAC nie wprowadzajà dodatkowej wody w struktur muru. W kontakcie z wodà Êrodki te majà tendencj do niewielkiego spieniania na powierzchni, tworzàc drobne pory nieburzàce jednorodnej struktury materiału. Taka struktura materiału poprawia jednoczeênie elastycznoêç układu uszczelniajàcego oraz wpływa korzystnie na izolacyjnoêç termicznà muru. Dwa składniki ywicy PU przygotowuje si bezpoêrednio przed przerabianiem, mieszajàc do homogenicznej postaci. Materiał tłoczy si w mur za pomocà pompy 1-komponentowej. tabela nr 3 tabela nr 4 ele akrylowe WEBAC Czas reakcji LepkoÊç ( mpa s) WEBAC s (22 C) ok. 7 WEBAC min. (22 C) ok. 2 Zu ycie elu akrylowego w procesie iniekcji GruboÊç muru (cm) Zu ycie (kg/m)* ,0 12, ,0 13, ,5 15, ,0 16, ,5 18, ,0 20,0 5.3 ele akrylowe ele akrylowe WEBAC sà wodnymi Êrodkami iniekcyjnymi, 3 składnikowymi o bardzo niskiej lepkoêci, poni ej 0 mpas. Ten typ materiału zaleca si do stosowania przy grubszych murach i podobnie jak i ywice poliuretanowe ele akrylowe całkowicie zamykajà kapilary. Mogà one byç stosowane w Êrodowisku mocno zasolonym jak te w maksymalnym stopniu zawilgocenia (w obecnoêci wody. Êrodki te stosuje si technikà iniekcji ciênieniowej i przerabia si je z reguły pompà 2- komponentowà. Poprzez zmian koncentracji składnika B mo na regulowaç czas reakcji elu. el akrylowy wykorzystuje si te do tworzenia przepon poziomych (lub pionowych) wewnàtrz murów o otwartych porach. Materiał cechuje si tym, e mo e pochłaniaç i oddawaç wilgoç. * Zu ycie materiału zale y od struktury oraz gruboêci muru. Podane wartoêci nie sà w aden sposób wià àce. 8

9 5.4 Krzemiany Ârodki hydrofobizujàce na bazie krzemianów odznaczajà si bardzo niskà lepkoêcià i mogà byç stosowane zarówno metodà iniekcji grawitacyjnej jak te ciênieniowej. Dla skutecznoêci tych Êrodków wymaga si jednak, aby stopieƒ zawilgocenia muru nie przekraczał 50 %; poziom zasolenia równie nie mo e byç wysoki. W przypadku stosowania tych Êrodków uzyskuje si efekt przew enia kapilarów jak te ich hydrofobizacji. Dla pełnego procesu utwardzenia materiału niezb dne jest wilgotne alkaliczne podło e i dost p dwutlenku w gla. Dlatego te ograniczeniem w ich stosowaniu sà grube i mocno zawilgocone mury. Orientacyjne wielkoêci zu ycia okreêla si na 1-2,5 kg/mkw na ka de 10 cm gruboêci muru. tabela nr 5 Krzemian WEBAC 2100 Czas przerabiania LepkoÊç ( mpa s) WEBAC 2100 bez ograniczeƒ ok. 10 do iniekcji grawitacyjnej oraz ciênieniowej V. Przeprowadzenie iniekcji ciênieniowej zamykajàcej kapilary 6.1. Prace przygotowawcze Poliuretanowe ywice iniekcyjne oraz ele akrylowe przerabia si technikà iniekcji ciênieniowej z wykorzystaniem typowych iniektorów pod odwierty. Rozprzestrzenianie si Êrodka iniekcyjnego, w porównaniu do iniekcji grawitacyjnej nast puje znacznie równomierniej; stopieƒ penetracji medium iniekcyjnego i skutecznoêç tworzonej przepony izolacyjnej sà znaczàco wy sze. OdległoÊç miedzy odwiertami i ich g bokoêç zale à do danych obiektu oraz rodzaju stosowanych iniektorów (np. Êrednica odwiertu 14 mm dla iniektorów 13x115 mm). Z reguły stosuje si odległoêç mi dzy otworami 10-12,5 cm. Przy nieregularnym murze mo liwe sà pewne odchylenia. G bokoêç nawiertu winna osiàgnàç 3/4 gruboêci muru. Przy murach grubszych zaleca si nawiercanie w dwóch lub wi cej rzàdach. W takiej sytuacji odległoêç mi dzy rzàdami winna wynosià ok. 8 cm z przesuni ciem rozstawu odwiertów o połow odległoêci miedzy nimi. W przypadku murów warstwowych (cegła) odwiert winien przecinaç dwie spoiny poziome. Kàt nawiercania winien wynosià od Dla pewnoêci dobrego zamocowania iniektorów odwierty winny byç wykonywane przede wszystkim w cegle (a nie w spoinie). Otwory winny byç przedmuchane powietrzem celem usuni cia odwierciń i innych zanieczyszczeƒ. Rys. 14 Mur z widocznymi Êladami zawilgocenia kapilarnego Rys. 15 Wykonywanie odwiertów pod iniektory Rys. 16 Czyszczenie otworów powietrzem 9

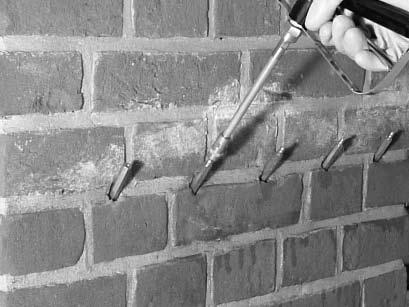

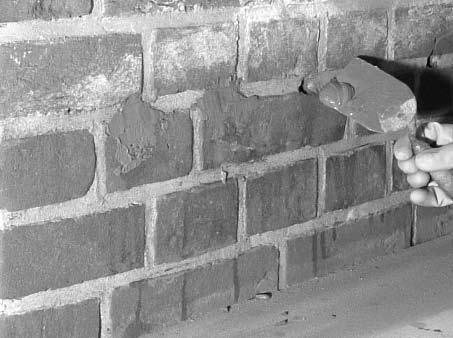

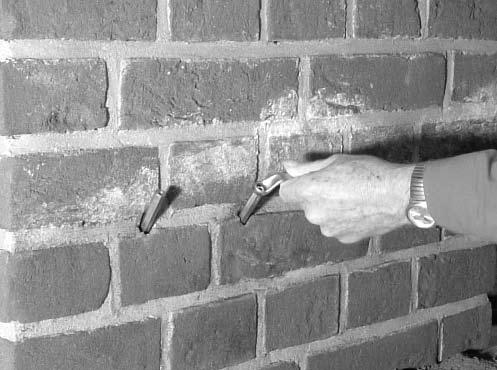

10 Uszczelnianie budowli W wykonanych odwiertach mocuje si iniektory Êrubowe. Mogà byç te wykorzystywane iniektory wbijane (najcz Êciej z tworzywa sztucznego). Nale y zwróciç uwag na mo liwoêç dobrego nało enia na kalamitk głowiczki (Greifkopf) b dàcej ostatnim elementem pejcza iniekcyjnego (ostatni fragment w ża ciênieniowego wychodzàcego z pompy iniekcyjnej). Dla zapobie enie niekontrolowanego wycieku Êrodka iniekcyjnego odspojone lub luêne cz Êci muru nale y usunàç; miejsca te i otwarte sp kania oraz rysy przesklepiç szpachlówk mineralnà lub epoksydowà. Rys. 17 Wypełnianie otworów po wykonanej iniekcji Rys. 18 Mocowanie iniektorów Rys. 19 Tłoczenie Êrodka iniekcyjnego 6.2. Przeprowadzenie iniekcji Przy pomocy pompy iniekcyjnej tłoczy si materiał iniekcyjny tak długo a osiàgnie si wysycenie spoin a tym samym zamkniecie porów i kapilar. Oznaką wysycenia okreêlonego fragmentu muru jest wypływ Êrodka iniekcyjnego z muru w obszarze dokonywanej iniekcji lub z sàsiadujàcych iniektorów. Ze wzgl du na to, i materiał u yty do spoinowania muru (zaprawa) wykazuje znacznie wi kszà porowatoêç ni cegła czy kamieƒ naturalny w procesie iniekcji ciênieniowej w pierwszej kolejnoêci wysyceniu podlegajà fugi i spoiny. Êrodek iniekcyjny penetruje szczególnie g boko w miejscu styku zaprawy z kamieniem u ytym do murowania. Nast puje przy tym wypchniecie wody z rysy, sp kaƒ i porów kapilarnych. W procesie iniekcji ciênieniowej niejako w jednym cyklu roboczym uszczelnia si ca à struktur muru (tak e pustki, kawerny, itp.). W procesie ciàgłego tłoczenia Êrodka iniekcyjnego w płaszczyźnie poziomej tworzy si ciàgła przepona z wypełnionych ywicà kapilar i porów. W okreêlonym czasie zale nym przede wszystkim od czasu elowania Êrodka iniekcyjnego nale y powtórzyç proces tłoczenia celem uzupełnienia Êrodka iniekcyjnego, który mo e w sposób niekontrolowany, grawitacyjnie wypłynàç z obszaru poddanego uszczelnieniu iniekcyjnemu Prace końcowe Ewentualne zanieczyszczenia powierzchniowe nale y usunàç niezwłocznie po zakończeniu procesu tłoczenia ywicy. Po zwiàzaniu (polimeryzacji) Êrodka iniekcyjnego nale y zdemontowaç iniektory. Iniektory wbijane sà tylko powierzchniowo obcinane lub wbijane. Pozostałe otwory zamknàç właêciwà zaprawà. 10

11 6.4. Uszczelnienie muru wielowarstwowego W przypadku muru warstwowego Êrodki iniekcyjne mogà w sposób niekontrolowany wnikaç w pustk powietrznà muru. Aby uniknàç takiego zjawiska oraz aby poprawić izolacyjnoêç termicznà muru proponuje si wypełnienie tej pustki metodà iniekcji grawitacyjnej lub ciênieniowej Êrodkiem W-2260 (spienialna, sztywna ywica poliuretanowa). Tłoczenie Êrodka W-2260 winno odbywaç si grawitacyjnie przez wywiercone otwory lub ciênieniowo. W procesie powolnej ekspansji Êrodek eluje do postaci twardej piany o zamkni tych drobnych porach. Êrodek wypełnia istniejàce pustki, kawerny itp. Materiał jest znakomità izolacjà poziomà i pionowà; jednoczeênie stanowi znakomite podło e dla wykonywania kolejnej fazy izolacji poziomej w całym przekroju muru. Dodajàc katalizatora mo na modyfikowaç czas i skal spieniania Zabezpieczenia powierzchniowe Po wykonaniu uszczelnienia poziomego mokry mur jeszcze długo mo e oddawaç wilgoç w procesie naturalnego wysychania. Dla prawidłowego przebiegu tego procesu na murze nie mogà znajdowaç si powłoki nie dyfuzyjne czy znaczàco ograniczajàce proces dyfuzji. Znajdujàce si w murze sole mogà prowadziç do wysoleń powierzchniowych. Aby wyeliminowaç czy ograniczyç higroskopijne wchłanianie wilgoci poprzez sól, wysolenia winny byç usuni te z powierzchni muru. Cz sto podejmowane sà takie kroki jak usuwanie powstałych grzybów, wspomaganie procesu wysychania muru (grzejniki, mikrofale), wzmo one wietrzenie, nakładanie tynków renowacyjnych. Dla stworzenia innego, nowego typu zabezpieczeƒ powierzchniowych poleca si modyfikowane powłoki bitumiczne WEBAC 5622 lub tzw. cement elastyczny powłoka z dyspersji bitumiczno akrylowej WEBAC Innym technologicznie pomysłem na zabezpieczenie powierzchni od strony gruntu jest wykonanie powłoki zewn trznej metodà iniekcji kurtynowej. Rys. 20 Schemat wypełnienie pustki powietrznej w murze Rys. 21 Uszczelnienie powierzchniowe Tworzenie przepon poziomych zabezpieczajàcych mury i fundamenty przed wilgocià podciàganà kapilarnie jest jednym z najpowszechniej wyst pujàcych problemów w obszarze ochrony budowli. Niniejszy prospekt przedstawia propozycje materiałowe i technologiczne z tego zakresu w oparciu o wiedz i wieloletnie doświadczenia firmy Webac. Wykorzystujàc technikę iniekcji ciênieniowej Webac proponuje Êrodki iniekcyjne oparte o ywice poliuretanowe spienialne i niespienialne, ele akrylowe oraz krzemiany. Êrodki o ekstremalnie niskiej lepkoêci, absolutnie bezrozpuszczalnikowe, cz sto dopuszczone do kontaktu z woda pitnà spełniajà najdalej idàce wymogi higieniczne i techniczne. Umo liwiajà one wykonywanie przepon poziomych w Êrodowisku mokrym, wręcz pod wodà, przy wodzie napierajàcej, Êrodkami elastycznymi i sztywnymi w sposób bezpieczny i łatwy. Proponowane iniektory o Êrednicy 13, 10 i 8 mm ( a tym samym Êrednice otworów iniekcyjnych) czynià ingerencj w struktur muru coraz subtelniejszà. Niezale nie od układu konstrukcji, jej charakteru (mur warstwowy, beton), warunków temperaturowych dzi ki wykorzystaniu Êrodków Webac mo liwe jest całkowite zamkni cie porów i kapilarów a tym samym pełne uszczelnienie danego fragmentu budowli. 11

12 WEBAC Sp. z. o.o Warszawa ul. Wał Miedzeszyƒski 646 tel./fax tel./fax tel./fax Nasza Formuła - Wasze Rozwiàzanie Obszary zastosowaƒ Êrodków WEBAC Uszczelnianie budowli Przepony poziome przed podciàganiem kapilarnym Naprawa rys Uszczelnianie i zamykanie rys pracujàcych i po àczeƒ przenoszàcych napr enia Iniekcje kurtynowe Uszczelnianie powierzchniowe budowli przykrytych gruntem (uszczelniania kurtynowe powłokà zewn trznà) Uszczelnianie przerw roboczych i dylatacji Uszczelnianie przerw roboczych i dylatacji w budownictwie z betonu Uszczelnianie w budownictwie ziemnym Uszczelnianie sp kaƒ i szczelin w budownictwie ziemnym Uszczelnianie w budownictwie podziemnym Uszczelnianie spoin i rys w kana ach i tunelach Uszczelnianie powierzchniowe Uszczelnianie zewn trzne budowli od strony gruntu Zabezpieczenia powierzchniowe Zabezpieczenia pow okowe posadzek, hydrofobizacja fasad budowli Stabilizacja gruntów Wype nianie, wzmacnianie i stabilizacja gruntów i budowli Wydanie 2008
