1 KOCIOŁ C.O. NA PELETY EKO PE compact Zasobnik na pelety : 310 l 540 l Sterownik : IGNEGO SMART IGNEGO COMPACT INSTRUKCJA INSTALACJI I OBSŁUGI KARTA GWARANCYJNA

2 Gwarancją prawidłowej i długoletniej pracy kotła jest przestrzeganie zaleceń zawartych w niniejszej instrukcji. Przed zainstalowaniem i uruchomieniem kotła c.o. Prosimy o dokładne zapoznanie się z poniższą Instrukcją Instalacji i Obsługi oraz Warunkami Gwarancji. Niniejsza instrukcja zawiera wymagania i zalecenia dotyczące właściwej instalacji, użytkowania i eksploatacji kotła. Kocioł musi zostać zainstalowany przez instalatora mającego do tego uprawnienia, zgodnie z obowiązującymi przepisami, normami oraz zaleceniami producenta. Niezastosowanie się do tych zaleceń może skutkować utratą gwarancji. Przewód zasilający automatyką kotła sterująca jego pracą powinna być podłączona do sprawnej sieci elektrycznej, wykonanej zgodnie z obowiązującymi przepisami. Kocioł należy podłączyć przewodem z wtyczką do gniazda wyposażonego w bolec zerujący z przewodem ochronnym, a także w punkt fazowy oraz neutralny zgodny z ilustracją poniżej. L PE N N PE L L : Przewód fazowy N : Przewód neutralny PE : Przewód ochronny Przewód zasilający należy poprowadzić tak aby znajdował się z dala od elementów, które ulegają nagrzewaniu trakcie eksploatacji kotła (czopuch i drzwiczki). Powodem pozbawienia prawa do naprawy gwarancyjnej, jest podłączenie kotła do instalacji elektrycznej poprzez instalacje tymczasowe (tzw. prowizorki) jest to bezpośrednim zagrożeniem bezpieczeństwa oraz może prowadzić do uszkodzenia instalacji automatyki urządzenia. W przypadku braku gniazda zasilającego wyposażonego w bolec ochronny lub podłączenie niezgodne z niniejszym rysunkiem oraz braku sprawnego przewodu ochronnego skutkuje utratą gwarancji na produkt. 2

3 Producent zastrzega sobie prawo do ewentualnych zmian konstrukcyjnych kotła w ramach modernizacji wyrobu bez konieczności uwzględnienia ich w niniejszej instrukcji. Spis treści: 1. Przeznaczenie kotła Dane techniczne kotła Opis kotła Konstrukcja Wyposażenie kotła Regulacja i zabezpieczenia Ustawienie i instalacja kotła w kotłowni Ustawienie kotła Instalacja kotła Użycie zaworów mieszających Czujniki temperatury bufora Rozruch kotła Czynności kontrolne przed pierwszym i kolejnym rozruchem kotła Rozruch kotła Wyłączenie kotła Eksploatacja i konserwacja kotła Warunki Gwarancji Okresy gwarancji Zakres gwarancji Załączniki : Nr 1: Instrukcja sterownika IGNEO COMPACT lub IGNEO SMART Nr 2: Karta Gwarancyjna na kocioł ze sterownikiem 3

4 1. Przeznaczenie kotła EKO- PE compact wersja 1.4 Kotły EKO-PE compact przeznaczone są do pracy w wodnych instalacjach centralnego ogrzewania domków jedno- lub wielorodzinnych, mniejszych ośrodków wypoczynkowych, warsztatów itp. Instalacje centralnego ogrzewania mogą być: systemu otwartego posiadające zabezpieczenia zgodnie z wymaganiami normy PN- B lub systemu zamkniętego - posiadające zabezpieczenia zgodnie z wymaganiami normy PN -B Dane techniczne kotła Kocioł przeznaczony jest do spalania peletu drzewnego spełniającego następujące kryteria wg DIN 51731: średnica 6-8 mm i max. długość 32 mm, gładka powierzchnia, gęstość kg/m³, wilgotność max 10% zawartość popiołu max.0,5% kaloryczność min. 17,5 MJ/kg Tab. 1. Wymiary i parametry eksploatacyjne kotła Parametr j.m. EKO-PE 20 compact EKO-PE 35 compact Nominalna moc grzewcza kw Klasa kotła 5 Zakres mocy kotła kw 5, ,5-35 Sprawność kotła % 90,8 93,8 Zużycie paliwa dla mocy max. kg/h ok. 4,5 ok. 8,7 Pojemność wodna dm³ ok. 105 ok. 120 Max. ciśnienie w kotle robocze bar 2,5 Zakres nastaw temp. C Minimalna temp. wody grzewczej C 50 Średnica zewnętrzna czopucha mm Wymagany ciąg kominowy Pa Temperatura spalin przy nominalnej mocy cieplnej C ok. 151 ok. 131 Temperatura spalin przy minimalnej mocy cieplnej C ok. 93 ok. 70 Strumień masy spalin g/s 19,0 Przyłącza kotła wyjście wody grz. Gwew. 1 powrót wody grz. Gwew. 1 Napięcie znamionowe V 230 / 50Hz Pobór mocy podczas pracy z mocą nominalną W 65 Pobór mocy podczas rozpalania W 350 Masa kotła bez wody kg ok. 220 ok

5 3. Opis kotła EKO- PE compact wersja Konstrukcja Korpus kotła (3) wraz z wymiennikiem (1) jest konstrukcją spawaną z blachy stalowej o grubości odpowiednio 4 i 5 mm. Wymiana ciepła w kotle następuje m.in. przez ściany wymiennika oraz poprzez pionowe wymienniki rurowe (2) znajdujące się w płaszczu wodnym wymiennika dookoła komory spalania. Do drzwiczek (9) zamontowany jest palnik do peletów składający się z: rury podajnika ze spiralą i motoreduktorem, paleniska wykonanego z perforowanej blachy żaroodpornej, zapalarki uruchamianej automatycznie, wentylatora nadmuchowego, rury karbowane zsypowej, Drzwiczki (9) umożliwiają również łatwy dostęp do wnętrza kotła dla czyszczenia ścianek wymiennika i usuwania popiołu z popielnika. Na drzwiczkach zamontowany jest wyłącznik krańcowy odłączający po otwarciu drzwiczek podajnika, od zasilania elektrycznego. Rączka (23) służy do poruszania spiralami czyszczaka (22), które czyszczą rury wymiennika (2). Czopuch spalinowy (11), przyłącza wodne (12) i (13) i rurki termometryczne czujnika temperatury wody i czujnika STB (14) znajdują się na tylnej ściance kotła. Dla zmniejszenia strat ciepła cały korpus kotła oraz drzwiczki zabezpieczone są izolacją mineralną (5). Zewnętrzna obudowa kotła (4) wykonana jest z blachy stalowej pokrytej trwałym lakierem proszkowym. Palnik peletowy osłonięty jest obudową (8). Kocioł sterowany jest w sposób automatyczny za pomocą sterownika mikroprocesorowego umieszczonym w panelu sterującym (15) na górnej pokrywie obudowy (instrukcja sterownika w załączeniu). 1 - wymiennik 2 - wymiennik rurowy 3 - korpus kotła 4 - obudowa 5 - izolacja termiczna 6 - palnik peletowy 7 - wentylator 8 - obudowa palnika 9 - drzwiczki palnika 10 - mechanizm czyszczaka wymiennika rurowego 11 - czopuch 12 - przyłącze wody grzewczej - wyjście 13 - przyłącze wody grzewczej - powrót/ew.spust (Rys.4) 14 - rurki termometryczne czujników: temp. wody i STB 15 - sterownik mikroprocesorowy kotła i palnika 16 - karbowana rura zasypowa palnika 17 - nóżki 18 - rura podajnika ślimakowego 19 - stalowa rura zasypowa palnika 20 - zasobnik na pelety 21 - pręt czyszczaka 22 - spirala czyszczaka 5

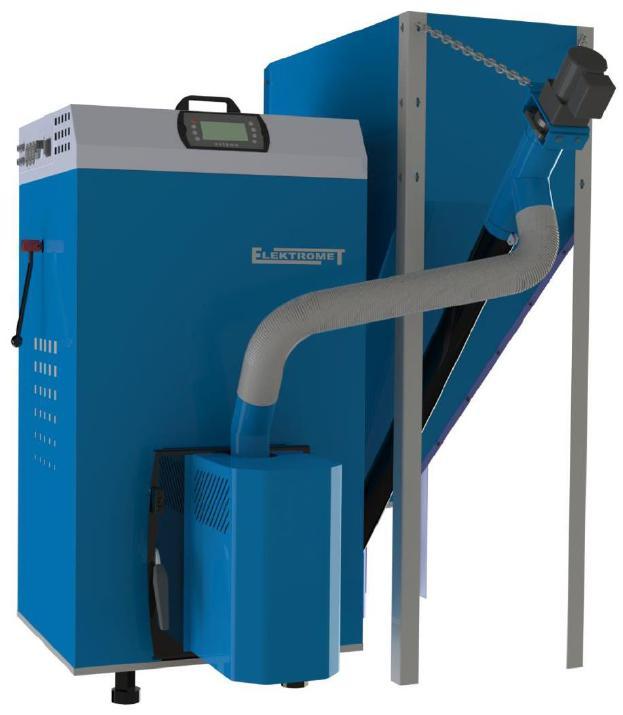

6 EKO-PE compact 20 EKO-PE compact 35 A B C D E F G H I Rys. 1. Budowa i wymiary kotła 1 wyświetlacz graficzny 2 zmiana stanu regulatora (włączony/wyłączony) 3 tryb kominiarz 4 informacje o alarmach 5 informacje o najważniejszych elementach systemu 6 poruszanie się w menu 7 wejście do menu/akceptacja zmiany 8 dioda statusowa Rys. 2a. Panel sterujący sterownika IGNEO smart 6

7 Rys. 2. Panel sterujący sterownika IGNEO smart 1 wyświetlacz graficzny 2 zmiana stanu regulatora (włączony/wyłączony) 3 konfiguracja ustawień c.o. 4 konfiguracja ustawień c.w.u. 5 informacje nawigacyjne i parametrów regulowanych 6 poruszanie się w menu 7 wejście do menu/akceptacja zmiany 8 dioda statusowa Rys. 2b. Panel sterujący sterownika IGNEO compact 1 zasilanie 230V~50Hz; (bezpiecznik 3,15A) 2 wyłącznik główny 3 bezpiecznik STB 4 sygnalizacja STB 5 podajnik paliwa 6 pompa obiegowa lub bufora 7 mieszacz (zawór mieszający trójdrożny) 8 czujnik bufora - góra 9 serwis (Komunikacja/CAN) 10 czujnik bufora - dół 11 czujnik powrotu Rys. 3a. Przyłącza elektryczne sterownika IGNEO Smart 1 zasilanie 230V~50Hz; (bezpiecznik 3,15A;) 2 wyłącznik główny 3 bezpiecznik STB 4 sygnalizacja STB 5 podajnik paliwa 6 pompa c.o. 7 pompa c.w.u. 8 zawór mieszający 9 czujnik c.w.u.10 czujnik c.o.11 serwis Rys. 3b. Przyłącza elektryczne sterownika IGNEO Compact 7

8 3.2. Wyposażenie kotła EKO- PE compact wersja 1.4 A) Wyposażenie kotła z zainstalowanym sterownikiem typ IGNEO smart : sterownik mikroprocesorowy kotła typ IGNEO smart do sterowania pracą: - palnika do pelet, - pompy obiegowej kotłowej (buforowej) - mieszacza, palnik do pelet zasobnik na pelety o pojemności 310 l lub 540 l Lub B) Wyposażenie kotła z zainstalowanym sterownikiem typ IGNEO compact : sterownik mikroprocesorowy kotła typ IGNEO compact do sterowania pracą: - palnika do pelet - pompy c.o., - pompy cwu, - pompy cyrkulacyjnej, - mieszacza, - wentylatora palnik do pelet zasobnik na pelety o pojemności 310 l lub 540 l Regulacja i zabezpieczenia A) Kocioł wyposażony w sterownik mikroprocesorowy typ IGNEO smart, Sterownik reguluje pracą kotła sterując pracą palnika peletowego, mieszaczem (zaworem mieszającym trójdrożnym lub czterodrożnym), pompą obiegową bufora w oparciu o wskazania: czujnik jasności płomienia; czujnik temperatury palnika czujnika temperatury wody grzewczej na wyjściu kotła; czujnika temperatury wody grzewczej na wyjściu kotła; 2 czujników temperatury bufora (znajduje się na wyposażeniu kotła, patrz załącznik) czujnika temperatury wody grzewczej na powrocie do kotła oraz zaprogramowane nastawy fabryczne i nastawy dokonane przez użytkownika. * Dokładny opis obsługi i działania sterownika zamieszczono w załączonej instrukcji sterownika. B) Kocioł wyposażony w sterownik mikroprocesorowy typ IGNEO compact, Sterownik reguluje pracą kotła sterując pracą palnika peletowego, mieszaczem (zaworem mieszającym trójdrożnym lub czterodrożnym), pompą obiegową c.w.u., wentylatorem w oparciu o wskazania: czujnik jasności płomienia; czujnik temperatury palnika czujnika temperatury wody grzewczej na wyjściu kotła; 2 czujników temperatury bufora (znajduje się na wyposażeniu kotła, patrz załącznik) czujnika temperatury wody grzewczej na powrocie do kotła oraz zaprogramowane nastawy fabryczne i nastawy dokonane przez użytkownika. * Dokładny opis obsługi i działania sterownika zamieszczono w załączonej instrukcji sterownika. Termostat bezpieczeństwa tzw. STB umieszczony jest w listwie sterownika i jest dodatkowym zabezpieczeniem kotła przed przegrzaniem trwale wyłączającym podajnik pelet (do chwili ręcznego załączenia STB). Producent ustawia temperaturę termostatu na 95ºC, tzn. o 10 ºC wyżej od maksymalnej możliwej do nastawienia temperatury kotła. Po wyłączeniu kotła przez termostat bezpieczeństwa jego powtórne załączenie możliwe jest dopiero po ostygnięciu kotła do temperatury poniżej 85ºC (co jest sygnalizowane wyświetleniem rzeczywistej temperatury kotła zamiast dwóch kresek pojawiających się po 8

9 przekroczeniu temperatury 85ºC). W celu powtórnego załączenia STB na puszce przyłączeniowej należy wykręcić plastykową zaślepkę i za pomocą np. zaizolowanego śrubokrętu nacisnąć sprężynujący przycisk do momentu usłyszenia charakterystycznego zatrzaśnięcia. Po każdym wyłączeniu STB należy bezwzględnie przeanalizować i ustalić przyczynę przegrzania kotła i dopiero po jej usunięciu powtórnie załączyć STB. Niesamoczynny ogranicznik temperatury znajdujący się na korpusie palnika i dostępny po zdjęciu obudowy palnika, zadziała w przypadku przegrzania korpusu palnika wyłączając palnik i wentylator. Ogranicznik temperatury palnika znajduje się pod jego obudową i jest dostępny po jej zdemontowaniu. Ogranicznik temperatury zadziała po przekroczeniu przez korpus palnika 130ºC, po ostygnięciu korpusu można go ponownie włączyć wciskając przycisk w środkowej części ogranicznika. Po każdorazowym zadziałaniu ogranicznika należy bezwzględnie przeanalizować i ustalić przyczynę i dopiero po jej usunięciu ponownie załączyć ogranicznik. Czujnik temperatury rury podajnika został zainstalowany w stalowej rurze zasypowej podajnika. W przypadku pojawienia się w niej płomienia, lub temperatura w rurze podajnika zasypowego osiągnie zbyt wysoką temperaturę, zostaje odcięty sygnał do ślimaka rury podajnika ślimakowego, dzięki czemu paliwo nie jest podawane do palika peletowego. Karbowana rura zasypowa podajnika wykonana ze specjalnie dobranego tworzywa w przypadku cofnięcia płomienia do rury podajnika ulega stopieniu i dostarczanie peletu jest przerywane. Wyłącznik krańcowy zainstalowany na drzwiczkach paleniska, przerywa obwód elektryczny w momencie otwarcia drzwiczek, przerywając pracę palnika. Po zamknięciu drzwiczek palnik wznawia pracę. Po każdym wyłączeniu STB należy bezwzględnie przeanalizować i ustalić przyczynę przegrzania kotła i dopiero po jej usunięciu powtórnie załączyć STB. 4. Ustawienie i instalacja kotła w kotłowni Kocioł jako urządzenie spalające paliwo stałe musi być zainstalowany zgodnie z obowiązującymi przepisami, najlepiej przez uprawnioną firmę instalacyjną, która odpowiada za prawidłową instalację kotła umożliwiającą jego bezpieczną i bezawaryjną eksploatację z zachowaniem warunków gwarancji. Ze względu na wyposażenie kotła w sterownik mikroprocesorowy oraz inne układy elektroniczne załączenie i eksploatacja kotła możliwa jest tylko w pomieszczeniu o temperaturze dodatniej. Instalacja grzewcza kotła powinna być wykonana wg projektu: a/ instalacji centralnego ogrzewania. Ważne jest zachowanie bezpiecznej odległości od materiałów łatwopalnych. b/ sieci elektrycznej. Kocioł przeznaczony jest do przyłączenia napięcia 230V/50Hz. c/ komina. Przyłączenie kotła do komina może być przeprowadzone tylko za pozwoleniem zakładu kominiarskiego. Wymagany ciąg kominowy: Pa. d/ instalacji ogrzewania c.w.u. 9

10 4.1. Ustawienie kotła EKO- PE compact wersja 1.4 A. Kocioł ustawić na niepalnym podłożu podkładając izolującą cieplnie płytę większą przynajmniej o 2 cm na stronę od podstawy kotła. Jeżeli kocioł umieszczony jest w piwnicy, zalecamy postawić go na podmurówce o wysokości 5-10 cm. Kocioł należy wypoziomować. Do wypoziomowania kotła służą będące na wyposażeniu kotła 4 nóżki, które można wkręcić w nagwintowane otwory podstawy kotła (Rys. 3) Rys. 4. Poziomowanie kotła B. Kocioł należy ustawić zgodnie z przepisami budowy kotłowni z zapewnieniem dogodnego dostępu do kotła w czasie obsługi i czyszczenia. Z tego względu zaleca się zachować minimalne odległości nie mniejsze niż: od ściany tylnej min. 0,5 m, od ścian bocznych ok. 0,4 m, przed kotłem min. 1 m, pomiędzy kotłem a zbiornikiem ok. 10 cm. C. Inne zalecenia: wysokość pomieszczenia kotłowni powinna wynosić co najmniej 2,2, m. W istniejących budynkach dopuszcza się wysokość pomieszczenia kotłowni minimum 1,9 m przy zapewnionej poprawnej wentylacji (nawiewno wywiewnej), wentylacja nawiewna powinna odbywać się za pomocą niezamykanego otworu o przekroju minimum 200 cm² o wylocie do 1,0 m nad poziomem podłogi. Wentylacja wywiewna powinna być realizowana kanałem wywiewnym z materiału niepalnego o minimalnym przekroju 14 x 14 cm z otworem wlotowym pod stropem pomieszczenia kotłowni. Kanał wywiewny powinien być wyprowadzony ponad dach. Na kanale wywiewnym nie należy lokalizować urządzeń do zamykania, przekrój komina powinien być nie mniejszy niż 20 x 20 cm. Przechowywanie paliwa: wydajne spalanie zapewni paliwo o wilgotności do ok. 10%, odległość między kotłem a składowanym paliwem powinna wynosić minimum 1,0 m lub paliwo można umieścić w innym pomieszczeniu. 10

11 Zasobnik na pelety (rys.5) powinien być ustawiony jak najbliżej kotła, rurę podajnika ślimakowego (3) włożyć (wycięciem prostokątnym do góry) do dolnego otworu zasobnika i za pomocą łańcuszków (1) zawiesić na zasobniku.. Połączyć karbowaną rurę zasypową podajnika (16, rys 1.) ze stalową rurą zasypową palnika (19, rys 1.) i skręcić je stalową opaską zaciskową (w wyposażeniu). Rura zasypowa podajnika powinna być zainstalowana pod min. kątem 45 w stosunku do podłoża w celu uniknięcia blokowania się peletu w rurze. Wsypać pelety do zasobnika (2), do co najmniej 1/3 wysokości zasobnika. EKO- PE compact wersja 1.4 Rys. 5. Zasobnik na pelety Spust. Króciec powrotu wody grzewczej do kotła znajduje się w najniższym miejscu wymiennika kotła, dlatego można wykorzystać go również jako spust. W tym celu należy wkręcić do króćca trójnik (jak pokazano na rys. 6). 1- powrót wody grzewczej 2- spust Rys.6 Podłączenie trójnika do króćca powrotu wody grzewczej Pomieszczenie kotłowni powinno odpowiadać wymaganiom normy PN-B Instalacja c.o. podłączona do kotła musi być wyposażona w zawór spustowy, który musi znajdować się w najniższym punkcie instalacji i możliwie jak najbliżej kotła. 11

12 4.2. Instalacja kotła EKO- PE compact wersja 1.4 Instalacja centralnego ogrzewania systemu otwartego Instalacja c.o. systemu otwartego (rys.10) powinna być wykonana zgodnie z wymaganiami normy PN-B Instalacja centralnego ogrzewania systemu zamkniętego Instalacja c.o. systemu zamkniętego powinna być wykonana zgodnie z wymaganiami normy PN-B Kocioł zainstalowany w układzie zamkniętym musi być wyposażony w zawór bezpieczeństwa o ciśnieniu otwarcia 2,5 bar oraz w zabezpieczenie termiczne zapewniające odprowadzenie nadmiaru ciepła, np. dwudrogowy zawór bezpieczeństwa DBV1 - Rys. 7. (należy zamontować go zgodnie z instrukcją producenta zaworu). Ponieważ zawór DBV1 dopuszczony jest do eksploatacji w instalacjach wodnych do 6 bar, w przypadku wyższych ciśnień przed zaworem należy zastosować zawór redukcyjny obniżający ciśnienie do 6 bar. Minimalne wymagane ciśnienie w sieci: 2 bary. Na króćcu zasilającym w zimną wodę należy zainstalować filtr siatkowy przechwytujący zanieczyszczenia stałe. Gdy temperatura wody grzewczej osiągnie wartość graniczną, następuje jednoczesny wypływ wody gorącej i dopływ wody zimnej. Rys.7 Schemat instalacji z dwudrogowym zaworem bezpieczeństwa DBV1. W instalacji c.o. systemu zamkniętego ważny jest dobór naczynia wzbiorczego, którego pojemność uzależniona jest od pojemności instalacji grzewczej. W przypadku zbyt małego naczynia wzbiorczego w miarę przyrostu temperatury ciśnienie w kotle (i w całej instalacji grzewczej podłączonej do kotła) może wzrosnąć powyżej 2,5 bar. Spowoduje to wyrzut gorącej wody przez zawór bezpieczeństwa przed otwarciem zaworów zabezpieczenia termicznego do schłodzenia kotła. Z tego powodu stosowanie zaworów bezpieczeństwa o ciśnieniu otwarcia ponad 2,5 bar jest zabronione, istnieje niebezpieczeństwo uszkodzenia kotła. Poprawne działanie zaworu bezpieczeństwa należy systematycznie sprawdzać, zgodnie z instrukcją producenta zaworu Użycie zaworów mieszających Zawory mieszające umożliwiają częściowe mieszanie gorącego czynnika grzewczego wychodzącego z kotła (zasilanie), z wodą schłodzoną powracającą z instalacji grzewczej (powrót). W ten sposób unikając zimnego powrotu zawory te stanowią dodatkowe zabezpieczenie kotła przed korozją oraz pozwalają na jego ekonomiczną eksploatację przy podwyższonych parametrach, szczególnie w okresach małego zapotrzebowania na ciepło. I tak: zastosowanie zaworu czterodrożnego pozwala na zawracanie części czynnika grzewczego o wysokiej temperaturze z powrotem do kotła i podwyższanie w ten sposób temperatury nadmiernie wychłodzonej wody na powrocie. Zabieg ten w znacznym stopniu zapobiega zjawisku roszenia ścianek wymiennika i przyczynia się do przedłużenia żywotności kotła, 12

13 utrzymywanie podwyższonej temperatury czynnika grzewczego w obwodzie kotłowym utworzonym przez zawór czterodrożny, umożliwia efektywniejsze wykorzystanie możliwości kotła do podgrzewania ciepłej wody użytkowej zastosowanie zaworów trójdrożnych umożliwia rozdział czynnika grzewczego z możliwością całkowitego jego odcięcia np. w okresie letnim w czasie podgrzewania tylko wody użytkowej. Przykładowe schematy instalacji z wykorzystaniem zaworów mieszających i objaśnieniem ich funkcji przedstawiono na Rys.8 9. Czterodrożny zawór mieszający Rys. 8. Czterodrogowy zawór mieszający 1 - zasilanie z kotła 3 - powrót z instalacji 2 - zasilanie instalacji 4 - powrót do kotła Rys.8a. Przykład montażu zaworu mieszającego czterodrogowego Zawór czterodrogowy łączy zalety regulacji temperatury w obiegu grzewczym oraz podwyższania temperatury medium w obiegu kotłowym.(zamontowanie tego zaworu jest jednym z warunków uzyskania gwarancji na kocioł - pkt. 4 Warunków Gwarancji) Bez zainstalowanego zaworu mieszającego trójdrogowego zgodnie z rys. 9a lub zaworu mieszającego czterodrogowego gwarancja na kocioł nie zostanie uznana. 13

14 Trójdrogowy zawór mieszający 2 EKO- PE compact wersja Rys. 9. Trzydrogowy zawór mieszający 1 zasilanie z kotła 2 zasilanie instalacji 3 powrót z instalacji 1 Rys. 9a. Przykład montażu zaworu mieszającego w instalacji z regulacją ilościową (zapewnia ochronę kotła przed zimnym powrotem czynnika grzewczego). Rys. 9b. Przykład montażu zaworu mieszającego w instalacji z regulacją jakościową (nie zapewnia ochrony kotła przed zimnym powrotem czynnika grzewczego). Zawór mieszający trójdrogowy zainstalowany na przewodzie powrotnym instalacji (rys. 9a) umożliwia ochronę kotła przed korozją poprzez podwyższenie temperatury powrotu czynnika grzewczego. Ten sposób zamontowania zaworu trójdrogowego jest warunkiem uzyskania gwarancji na kocioł - pkt. 4 Warunków Gwarancji. Zamontowanie tylko jednego zaworu trójdrogowego (wg rys. 9b) nie zapewnia ochrony kotła przed zimnym (poniżej 55 C) powrotem czynnika grzewczego i skutkuje utratą gwarancji na kocioł (pkt. 4 Warunków Gwarancji). Sterownik kotła jest wyposażony w funkcję sterowania zaworami mieszającymi. Bez zainstalowanego zaworu mieszającego trójdrogowego zgodnie z rys. 9a lub zaworu mieszającego czterodrogowego kocioł traci gwarancję. 14

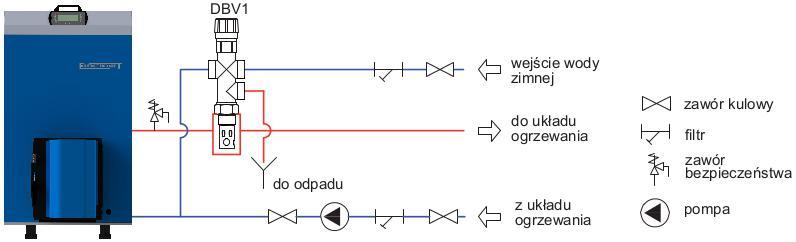

15 1. Kocioł 2. Grzejnik 3. Podgrzewacz c.w.u. 4. Naczynie wzbiorcze otwarte 5. Czterodrogowy zawór mieszający 6. Zawór zwrotny 7. Pompa obiegowa 8. Pompa c.w.u. 9. Zawór zwrotny 10. Termometr Rys. 10. Przykładowy schemat podłączenia kotła do systemu grzewczego c.o. i c.w.u. z wykorzystaniem czterodrożnego zaworu mieszającego. 5. Czujniki temperatury bufora Czujniki temperatury bufora przeznaczone są do regulacji temperatury wody grzewczej w instalacji centralnego ogrzewania wyposażonej w zbiornik buforowy. Sterownik mikroprocesorowy typ IGNEO wyposażony jest w dwa czujniki temperatury bufora. Czujnik składa się kapilary czujnika temperatury i przewodu. Montaż czujnika temperatury: polega na umieszczeniu kapilary czujnika temperatury na zbiorniku buforowym lub w przeznaczonym do tego celu króćcach w górnej i dolnej części zbiornika. Kapilarę czujnika temperatury umieszczamy w króćcu zbiornika oznaczonym czujnik temperatury wsuwając ją do końca i zabezpieczając przewód przed wypadnięciem. Przy braku oznaczeń na zbiorniku należy umieścić ją na płaszczu zbiornika pod izolacją na ¼ i ¾ wysokości całego zbiornika. Kapilara czujnika powinna dotykać bezpośrednio metalowego płaszcza zbiornika. Przewód prowadzimy i mocujemy do stałych elementów pomieszczenia, tak aby nie narażać go na uszkodzenia. 15

16 Nastawy temperatury wody grzewczej należy przeprowadzić wg instrukcji obsługi kotła i sterownika mikroprocesorowego typ IGNEO. Wszelkie zapytania oraz wątpliwości prosimy kierować do serwisu fabrycznego kotła. 6. Rozruch kotła Rozruch kotła powinien być przeprowadzony przez instalatora lub przez użytkownika po uprzednim dokładnym zapoznaniu się z instrukcją obsługi kotła i sterownika oraz warunkami gwarancji Czynności kontrolne przed pierwszym i kolejnym rozruchem kotła a) Przed rozruchem kotła należy układ c.o. napełnić wodą Woda do układu grzewczego musi być czysta, bez domieszek takich substancji jak olej, rozpuszczalniki czy inne agresywne substancje chemiczne. Woda nie może być twarda (z solami wapnia). Jeżeli nie jest niskiej twardości, należy ją chemicznie zmiękczyć do 7º dh (stopnie niemieckie). Zaleca się, aby przed napełnieniem uzdatnioną wodą, instalacja przepłukana została czystą wodą w celu usunięcia zanieczyszczeń, które mogłyby zakłócić eksploatację kotła. Układy grzewcze z otwartym naczyniem wzbiorczym pozwalają na bezpośredni kontakt wody grzewczej z powietrzem, podczas sezonu grzewczego dochodzi więc do odparowywania wody. W czasie sezonu grzewczego należy utrzymywać stałą objętość wody w systemie i zważać na to, by system grzewczy był odpowietrzany. Wody w kotle i instalacji nie należy wymieniać, o ile nie wymaga tego naprawa lub przebudowa instalacji. Wypuszczanie wody z układu grzewczego i jego ponowne napełnianie podnosi niebezpieczeństwo korozji i tworzenie kamienia kotłowego. Jeżeli musimy uzupełnić wodę w instalacji, dopełniamy ją wyłącznie do kotła wychłodzonego, aby nie doszło do uszkodzenia wymiennika stalowego. b) Odpowietrzyć układ grzewczy c) Sprawdzić szczelność układu grzewczego d) Sprawdzić szczelność układu grzewczego e) Sprawdzić podłączenie do komina (przegroda regulacyjna otwarta) f) Sprawdzić podłączenie do sieci elektrycznej (gniazdko z uziemieniem). W gniazdku kołek uziemienia.powinien być na górze, a faza podłączona do lewego otworu. g) Sprawdzić ilość wody w instalacji c.o., h) Podłączyć pompę c.o., i) Sprawdzić, czy zawory między kotłem i systemem grzewczym są otwarte, j) Sprawdzić prawidłowość działania pompy obiegowej, 16

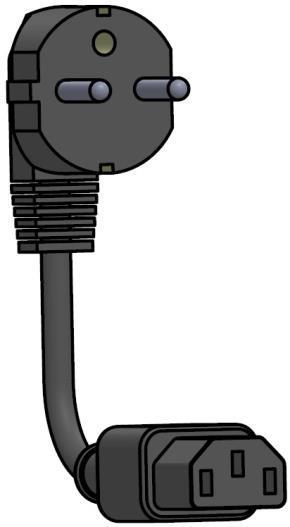

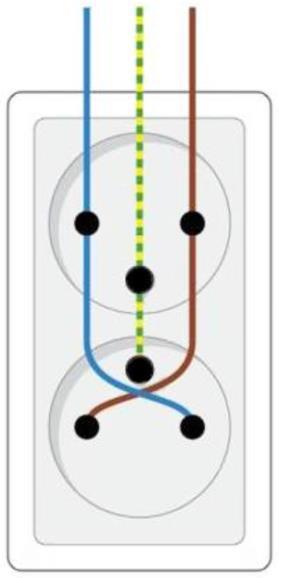

17 6.2. Rozruch kotła EKO- PE compact wersja 1.4 A. Włączyć zasilanie kotła podświetlonym wyłącznikiem głównym na listwie z przyłączami Rys. 3 (po przyłączeniu przewodu przyłączeniowego do gniazdka listwy oraz gniazdka elektrycznego z bolcem ochronnym ). B. Na sterowniku kotła ustawić temperaturę wody grzewczej oraz moc palnika. (wg instrukcji obsługi sterownika kotła - załącznik). Po włączeniu sterownika ukazuje się na wyświetlaczu stan pracy kotła. Nacisnąć przycisk enter, na wyświetlaczu ukazuje się menu główne wybrać: Palnik. Następnie wybrać nastawy, dalej: Praca palnika - Tak ( każdorazowo wprowadzane zmiany zatwierdzać przyciskiem enter ). Włączyć funkcje zasypywanie aby zapełnić podajnik peletem. Sprawdzić czy zadany czas wypełnienia rury podajnika jest wystarczający do napełnienia jej peletami (słychać charakterystyczny dźwięk przy spadaniu peletu do palnika). Sprawdzić czy na palenisku znajduje się dawka paliwa wystarczająca do rozpalenia, pelet powinien zasypać cienką warstwą podłużne otwory zapalarki przez które idzie gorące powietrze z grzałki (Rys.11). Po włączeniu sterownika następuje funkcja Czyszczenie, a dopiero potem funkcja Rozpalanie i Rozżarzanie. Rys. 11. Podłużne otwory zapalarki Szczegółowy opis działania oraz ustawień sterownika znajduje się dołączonej instrukcji. C. Sprawdzić pracę kotła w kilku cyklach. D. Skontrolować ponownie szczelność kotła. E. Zaznajomić użytkownika z obsługą kotła. F. Odnotować fakt uruchomienia kotła w Karcie Gwarancyjnej. 7. Wyłączenie kotła Po zakończeniu sezonu grzewczego lub w sytuacjach awaryjnych wyłączenie kotła z eksploatacji należy przeprowadzić następująco: w menu: Co robić? przejść w funkcję Wyłączyć kocioł, wyłączyć sterownik i odłączyć od zasilania elektrycznego, usunąć resztki paliwa i popiołu z paleniska i z popielnika. Postępować zgodnie z zaleceniami zawartymi punkcie 8: Eksploatacja i konserwacja. 17

18 Bezwzględnie zabronione jest zalewanie wodą żaru w komorze spalania. Kocioł mogą obsługiwać tylko osoby dorosłe po zapoznaniu się z niniejszą Instrukcją obsługi. Zabrania się przebywania w pobliżu kotła dzieci bez obecności dorosłych. W razie przedostania się do kotłowni łatwopalnych gazów czy oparów lub podczas prac, w czasie których występuje ryzyko powstania pożaru lub wybuchu (klejenie, lakierowanie itp.), kocioł należy wyłączyć. Do rozpalenia kotła nie wolno używać cieczy łatwopalnych. Podczas eksploatacji kotła nie wolno kotła w jakikolwiek sposób przegrzać. Na kocioł oraz w jego pobliżu nie wolno umieszczać przedmiotów łatwopalnych. Podczas wybierania popiołu z kotła materiały łatwopalne nie mogą się znajdować w odległości mniejszej niż 1,5 m. Podczas pracy kotła w temperaturze niższej niż 55 C, może dojść do roszenia wymiennika stalowego i tym samym do korozji w wyniku niskiej temperatury, która skraca żywotność wymiennika. Po zakończeniu sezonu grzewczego kocioł oraz przewód dymny należy dokładnie wyczyścić. Kotłownia powinna być utrzymywana w stanie czystym i suchym. Jakakolwiek manipulacja z częścią elektryczną lub ingerencja w konstrukcję kotła jest zabroniona. 8. Eksploatacja i konserwacja kotła 1) Należy dbać o regularne dopełnianie paliwa. Jeśli w zasobniku paliwa znajduje się mała ilość paliwa, musi.ono być od razu uzupełnione. 2) Raz na dwa tygodnie usuwa popiół z popielnika (drzwiczki - poz.9), częściej można sprawdzać drożność otworów paleniska palnika do peletu. W przypadku niskiej jakości pelet, np. zanieczyszczonego piaskiem, może dojść do uniedrożnienia otworów paleniska. Spowoduje to zmniejszenie dopływu powietrza i zanik mocy kotła. 3) Podczas ciągłej pracy kotła poleca się raz na miesiąc wyczyścić powierzchnię wymiany ciepła korpusu kotła (ściany boczne komory spalania, rury wymiennika itp.), tak samo należy postąpić po zakończeniu sezonu grzewczego lub w czasie przerw w eksploatacji kotła. W czasie eksploatacji dochodzi bowiem do zanieczyszczeń powierzchni wymiany ciepła, co powoduje obniżenie sprawności kotła i zwiększa zużycie paliwa. Aby tego uniknąć trzeba usunąć zanieczyszczenia z powierzchni wewnętrznej rur wymiennika - wystarczy poruszać rączką czyszczaka (23- Rys.1)okresowo raz w miesiącu. Należy również wyczyścić dokładnie palenisko (1- Rys.12), udrożnić otwory nadmuchowe paleniska (2). Wyjąć zapalarkę (7) i wyczyścić tuleję zapalarki (6), następnie wykręcić czujnik płomienia (5), wyczyścić rurę czujnika (4) i usunąć ewentualne zanieczyszczenia z powierzchni spadu peletu (3). 18

19 Rys. 12 Czyszczenie palnika Co najmniej raz w sezonie grzewczym zaleca się też sprawdzić, a w razie potrzeby wyczyścić komorę czopuchową, gdzie znajduje się mechanizm poruszania czyszczakami rur wymiennika. W tym celu należy podnieść pokrywę obudowy, następnie wyjąć izolację termiczną (wełnę mineralną), odkręcić 4 nakrętki motylkowe i zdjąć pokrywę wymiennika. Po oczyszczeniu komory czopuchowej z pyłu i sadzy (można je zgarnąć do popielnika przez rury wymiennika), należy starannie założyć pokrywę wymiennika zważając, aby sznur uszczelniający był na swoim miejscu. Całość skręcić nakrętkami motylkowymi oraz ułożyć izolację. Zamknąć pokrywę obudowy. Przed przeprowadzeniem tych czynności należy się upewnić, czy kocioł jest odłączony od zasilania elektrycznego (wtyczka wyjęta z gniazdka). Po wyczyszczeniu palnika zaleca się wykonanie czyszczenia fotokomórki która jest odpowiedzialna za prawidłową prace kotła. Aby przystąpić do wyczyszczenia czujnika należy w pierwszej kolejności zdjąć osłonę palnika (1) z drzwiczek kotła (Rys.13a). Poluzować nakrętkę dławnicy (2 - Rys.13b) i wyciągnąć czujnik płomienia z dławicy (5). Wyczyszczenie czoła czujnika (4 -Rys. 13c) które znajduje się na końcu przewodu (3). Następnie należy wykręcić dławice (5 -Rys.13d) z oprawy czujnika (6) i ją wyczyścić wyciorem(7) (Rys.13e) pamiętając o oczyszczeniu całej długości rurki czujnika (Rys.13f). Wyczyszczony czujnik należy osadzić zgodnie Rys 14. Montaż należy wykonać w odwrocie do demontażu. Rys. 13a. Zdjęcie osłony palnika z drzwiczek Rys. 13b. Wyciągnięcie czujnika płomienia 19

20 Rys. 13d. Wykręcenie dławicy Rys. 13c. Czyszczenie czujnika Rys. 13e. Czyszczenie oprawy czujnika Rys. 13f. Czyszczenie rurki czujnika 20

21 1 przewód czujnika 2 nakrętka dławicy 3 przewód Rys. 14 Osadzenie czujnika 4) Należy dbać o dokładną szczelność kotła (drzwiczki do komory spalania, pokrywa wymiennika itp.). 5) Po sezonie grzewczym powierzchnie komory spalania, rury wymiennika, płyta kierownicy ciągu powinny bezwzględnie zostać oczyszczone, a zasobnik paliwa oraz podajnik opróżniony z paliwa. 6) Należy dbać o niską twardość wody, tak aby nie przekraczała 7º dh (siedmiu stopni niemieckich). Używanie wody o większej twardości prowadzi do osadzania się kamienia kotłowego, obniżenia sprawności kotła i przepalenia blach płaszcza wodnego. 7) Nie spuszczać wody z kotła i instalacji w okresie letnim. 8) Kocioł powinien być eksploatowany przy różnicy temperatur zasilania i powrotu w zakresie 10 15ºC (wyregulować obroty pompy obiegowej c.o.) z temperaturą powrotu nie mniej niż 55ºC. Podczas pracy kotła poniżej temperatury 55ºC, może dojść do roszenia wymiennika stalowego (zwłaszcza przy króćcu powrotu i w pobliżu kanału spalin przed czopuchem), co jest powodem zwiększonej korozji i skrócenia żywotności kotła. Aby ograniczyć te zjawiska zaleca się pracę przy wyższych nastawach oraz zastosowanie układów mieszania wyposażonych w cztero- lub trójdrogowe zawory mieszające, patrz rys Przykłady awarii i sposoby ich usuwania Rodzaj awarii Możliwa przyczyna awarii Sugerowana naprawa brak paliwa uzupełnić paliwo brak połączenia elektrycznego podłączyć sterownik do instalacji sterownika elektrycznej Kocioł nie da się wybite zabezpieczenie termiczne STB wcisnąć bezpiecznik termiczny STB w uruchomić sterowniku przepalony bezpiecznik topikowy w wymienić na nowy (prąd2a) sterowniku stosowanie paliwa o niskiej jakości zastosować paliwo o lepszej jakości zanieczyszczona powierzchnia wyczyścić dokładnie wymiennik z wymiennika osadów niewłaściwie dobrany lub zabrudzony skontrolować drożność kanału komin kominowego, dokładnie oczyścić Zadana temperatura pracy nie jest osiągana niewłaściwy dobór kotła do powierzchni ogrzewanej lub sprawność instalacji C.O. bardzo niska niewłaściwe nastawy sterownika komin modernizacja instalacji C.O. poprawa efektywności energetycznej obiektu dokładnie zapoznać się z instrukcją sterownika i skorygować parametry 21

22 Znaczny wzrost temperatury ponad temperaturę zadaną Podajnik ślimakowy jest pusty Dym wydobywający się z drzwiczek Słyszalne wybuchy w kotle Gotowanie, bulgotanie wody w kotle Kocioł wygasza się podczas pracy automatycznej Kocioł wygasza się zaraz po rozpaleniu Niska temperatura czynnika pomimo intensywnego palenia Powstawanie smolistego osadu na ścianach kotła Wyciek wody z kotła Zbyt duże zużycie paliwa Dym wydobywający się z osłon wyczystki Nie załącza się podajnik paliwa za duży ciąg kominowy nadmierny ubytek czynnika w instalacji niewłaściwe parametry nadmuchu brak paliwa w zasobniku lub paliwo zawiesiło się nad podajnikiem Brak ciągu kominowego: za niski komin za mały przekrój komina nieszczelny komin zanieczyszczony komin zanieczyszczony kocioł otworzenie drzwiczek podczas pracy wentylatorów zanieczyszczony lub uszkodzony sznur uszczelniający niedrożny komin złe nastawy sterownika brak odbioru ciepła wadliwie wykonana instalacja C.O. zła jakość paliwa złe nastawy sterownika za mały dmuch wentylatorów sterownik zbyt długo pracuje w trybie rozpalania silne zanieczyszczenie wymiennik kotła za duży odbiór ciepła w stosunku do mocy kotła, duże straty ciepła źle dobrany kocioł do instalacji C.O. spalanie paliwa wilgotnego spalane paliwa o niskiej jakości skraplanie się pary wodnej zawartej w spalinach wskutek zbyt dużej różnicy temperatur pomiędzy zasilaniem i powrotem kotła praca kotła na niskich parametrach złe nastawy parametrów spalania zbyt mała wartość opałowa paliwa nieprawidłowa dobrany kocioł do budynku nieprawidłowo zamontowane osłony zanieczyszczenie lub uszkodzenie sznura uszczelniającego brak zasilania lub wyłączony regulator kotła zadziałał bezpiecznik kotła ( w szklanej rurce) EKO- PE compact wersja 1.4 wyregulować ciężarki wentylatorów tak by naturalny ciąg nie otwierał klap wentylatorów dopuścić czynnika do instalacji tylko w momencie wystudzenia kotła zwiększyć czas pomiędzy przedmuchami, zmniejszyć czas przedmuchu, zmniejszyć siłę nadmuchu udrożnić zawieszone paliwo i uzupełnić zasobnik paliwem podnieść komin powiększyć przekrój komina uszczelnić komin wyczyścić komin wyczyścić kocioł przed otworzeniem drzwiczek wyłączyć nadmuch oczyścić lub wymienić sznur na nowy udrożnić komin wyregulować nastawy, zwiększyć częstotliwość przedmuchów nie zamykać zaworami wszystkich odbiorników ciepła zmodernizować instalację zaopatrzyć się w lepsze paliwo wyregulować nastawy ustawić właściwy dmuch przełączyć sterownik w tryb pracy automatycznej dokładnie wyczyścić kocioł, komorę spalania, kanały konwekcyjne poprawić sprawność instalacji oraz efektywność cieplną budynku zastosować kocioł o większej mocy zastosować suche paliwo zastosować paliwo lepszej jakości stosować parametry pracy zawarte w instrukcji obsługi wyregulować zawór mieszający wyregulować nastawy sterownika zastosować zalecane paliwo o odpowiedniej wartości opałowej wykonać audyt energetyczny budynku dokręcić śruby dociskające osłony oczyścić lub wymienić na nowy sznur uszczelniający sprawdzić zasilanie i wyłącznik główny sterownika wymienić bezpiecznik 22

23 Złe spalanie paliwa Osady nagaru i spieki Wyciek wody z popielnika paliwo złej jakości zbyt mała masa powietrza doprowadzonego do spalania złej jakości paliwo wilgotne paliwo nieprawidłowe spalanie paliwa mokry opal EKO- PE compact wersja 1.4 zastosować paliwo o odpowiedniej granulacji i wartości opałowej odblokować klapkę wlotu powietrza do wentylatora oczyścić palnik zastosować paliwo o odpowiedniej granulacji i wartości opałowej zastosować paliwo o mniejszej wilgotności wyregulować nastawy sterownika wysuszyć i zastosować paliwo o mniejszej wilgotności Przed wezwaniem ekipy serwisowej należy dokładnie wyczyścić kanały konwekcyjne oraz ściany komory paleniskowej, a także udostępnić wejście do kotłowni w przypadku ewentualnej wymiany kotła. 9. Warunki Gwarancji 9.1. Okresy gwarancji 1.1 ZUG ELEKTROMET zwany dalej również GWARANTEM udziela 60 miesięcy gwarancji na szczelność korpusu kotła liczonych od daty zakupu kotła, nie więcej jednak niż 72 miesięcy od daty jego produkcji. 1.2 Pozostałe elementy kotła, za wyjątkiem przypadków wyszczególnionych w pkt. 2.4, objęte są 24 miesięczną gwarancją liczoną od daty zakupu kotła, nie więcej jednak niż 36 miesięcy od daty jego produkcji. 1.3 Elementy kotła wymienione podczas naprawy gwarancyjnej dokonanej w pierwszym roku eksploatacji kotła (liczonego od daty zakupu), objęte są 36 miesięczną gwarancją na szczelność w przypadku korpusu kotła i 24 miesięczną gwarancją w przypadku pozostałych elementów kotła. Elementy kotła wymienione podczas naprawy gwarancyjnej w drugim i trzecim roku eksploatacji kotła (liczonych od daty zakupu), objęte są 24 miesięczna gwarancją na szczelność dla korpusu i 12 miesięczną gwarancją w przypadku pozostałych elementów kotła. 9.2 Zakres gwarancji : 2.1 Gwarant zapewnia sprawne działanie kotła pod warunkiem, że będzie on zainstalowany, uruchomiony i eksploatowany zgodnie z Instrukcją Instalacji i Obsługi. 2.2 ZUG ELEKTROMET ponosi odpowiedzialność z tytułu gwarancji w przypadku wad fizycznych urządzenia powstałych z winy producenta. 2.3 W okresie gwarancji użytkownikowi kotła przysługuje prawo do bezpłatnych napraw uszkodzeń powstałych z winy producenta. Awarie całkowicie uniemożliwiające palenie w kotle będą usuwane przez serwis fabryczny producenta w trybie pilnym, maksymalnie w terminie 60 godz. od chwili telefonicznego lub pisemnego zgłoszenia. Uszkodzenia, które nie wymagają natychmiastowej interwencji będą usuwane przez serwis fabryczny producenta w terminie do 14 dni roboczych od chwili zgłoszenia awarii. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od poddostawców, termin naprawy może ulec wydłużeniu do 21 dni roboczych od daty zgłoszenia. 2.4 Wszelkie zakłócenia pracy lub awarie kotła spowodowane : o niewłaściwą jakością stosowanego paliwa 23

24 o instalacją kotła niezgodną z Instrukcją Obsługi i przepisami prawnymi o złym doborem urządzenia o złym doborem i stanem technicznym komina o niewłaściwym ciągiem kominowym a także o skorodowane elementy stalowe korpusu i wymiennika (zwłaszcza na tylnej ścianie kotła), powstałe w wyniku długotrwałego wykraplania się wody i produktów spalania spowodowane stosowaniem mokrego paliwa oraz utrzymywania niskiej temperatury spalin lub czynnika grzewczego na powrocie o uszkodzenia kotła w wyniku eksploatacji urządzenia na zbyt niskich parametrach. o uszkodzenia kotła w związku z brakiem odwodnienia komina z opadów i kondensatów o powłoka lakiernicza i skorodowana blacha wewnątrz zasobnika oraz inne elementy podajnika w tym ślimak podający, uszkodzone wskutek używania zbyt mokrego paliwa o deflektor żeliwny lub ceramiczny nie są objęte gwarancją. 2.5 Użytkownik zobowiązany jest do zwrotu kosztów przyjazdu serwisu gwarancyjnego w przypadku jego nieuzasadnionego wezwania, jak np.: - do naprawy uszkodzenia wynikającego z winy użytkownika - do kotła w którym dokonano samowolnych przeróbek - do przeprowadzenia przeglądu kotła - do rozruchu kotła - do regulacji parametrów spalania - z powodu braku napięcia w instalacji zasilającej kocioł - dla wymiany bezpiecznika w instalacji elektrycznej kotła - dla wymiany zawleczki sprzęgającej podajnik z przekładnią - z powodu trudności w uruchomieniu i eksploatacji kotła związanych z nieodpowiednią jakością paliwa (kaloryczność, granulacja, wilgotność, tworzenie się żużla) lub w przypadku braku możliwości dokonania naprawy z powodów niezależnych od serwisu, w tym: - braku właściwego paliwa - niewystarczającego ciągu kominowego - niesprawnej instalacji elektrycznej zasilającej kocioł - niewłaściwego zainstalowania kotła 2.6 Użytkownik traci prawo do gwarancji na kocioł w następujących przypadkach : a) dokonania samowolnych zmian w konstrukcji kotła b) nieprzestrzegania zaleceń dotyczących zainstalowania, konserwacji i eksploatacji kotła zawartych w Instrukcji Obsługi c) sprawdzania szczelności kotła przy pomocy sprężonego powietrza d) zmian w instalacji elektrycznej kotła lub przyłączenie dodatkowych urządzeń sterowniczych bez zgody serwisu fabrycznego e) gdy kocioł nie jest zabezpieczony termicznie czterodrogowym lub trójdrogowym zaworem przed mieszającym korozją z powodu zbyt zimnej wody na powrocie poniżej temperatury punktu rosy, f) braku rozliczenia finansowego z ZUG ELEKTROMET w zakresie określonym w pkt. 2.4 g) napraw kotła w okresie gwarancji przez osoby i zakłady nieupoważnione przez gwaranta h) niezgodnej z Instrukcją Obsługi i Eksploatacji kotła przez użytkownika. i) uszkodzeń i nieprawidłowej pracy kotła powstałych wskutek : - niewłaściwego transportu w tym transportu do kotłowni - niewłaściwej instalacji kotła - przekroczenia najwyższej dopuszczalnej temperatury w kotle - zamarznięcia wody w instalacji bądź w kotle - dopuszczenia zimnej wody do rozgrzanego kotła - wygaszania kotła wodą - uruchomienia kotła bez dostatecznej ilości wody - korozji elementów stalowych wymiennika powstałej w wyniku : długotrwałej eksploatacji kotła przy temperaturze wody powracającej z instalacji c.o. poniżej 55 C, 24

25 EKO- PE compact wersja 1.4 niesystematycznego i niedokładnego oczyszczania kotła z sadzy, lotnych popiołów, osadów smolistych podczas eksploatacji oraz przed dłuższymi przerwami w eksploatacji np. na zakończenie sezonu grzewczego, zainstalowania kotła w wilgotnej kotłowni, braku wentylacji i niezabezpieczenia kotła przed skraplaniem się wody na ścianach wymiennika po sezonie grzewczym (zaleca się pozostawienie otwartych drzwiczek kotła, umieszczenie w środku materiałów higroskopijnych, itp.) - braku właściwego ciągu kominowego - stosowania do zasilania instalacji c.o. wody o twardości powyżej 7 dh (stopni niemieckich) i nagromadzenia się kamienia kotłowego 2.7 Gwarancja nie obejmuje uszkodzeń sterownika, motoreduktora i wentylatora powstałych w wyniku wyładowań atmosferycznych, przepięć sieci energetycznej, zanieczyszczeń i uszkodzeń mechanicznych, chemicznych i termicznych a także przeróbek i napraw dokonywanych przez osoby nieupoważnione. Pozostałe 3.1 Producent kotła nie ponosi odpowiedzialności za niewłaściwie dobraną moc kotła. 3.2 Sposób naprawy urządzenia określa GWARANT. 3.3 Reklamacje jakościowe kotła należy zgłaszać do serwisu producenta nie później niż 30 dni od momentu stwierdzenia usterki pod numerem tel. 77/ w godz. od 7ºº do 15ºº, pocztą elektroniczną na adres: serwis@elektromet.com.pl, na stronie lub do punktu zakupu produktu. 3.4 Jedynymi dokumentami upoważniającymi serwis producenta do dokonania naprawy gwarancyjnej są: Faktura zakupu kotła i wypełniona Karta Gwarancyjna na kocioł oraz dołączone karty gwarancyjne i DTR-ki motoreduktora oraz wentylatora nadmuchowego. Wszystkie te dokumenty muszą być przechowywane przez użytkownika w okresie gwarancji na kocioł i okazane serwisowi przed podjęciem naprawy. 3.5 W przypadku reklamowania nieprawidłowego spalania w kotle (brak ciągu kominowego, zasmołowanie, wydobywanie się dymu do wnętrza kotłowni), do zgłoszenia należy koniecznie dostarczyć kserokopię ekspertyzy kominiarskiej stwierdzającej, że przewód kominowy spełnia wszystkie wymogi zawarte w DTR dla określonego kotła. 3.6 Gwarancją objęte są kotły zakupione oraz zainstalowane wyłącznie na terytorium RP. 3.7 W sprawach nieuregulowanych powyższymi warunkami mają zastosowanie przepisy Kodeksu Cywilnego. Odpady pochodzące ze sprzętu elektrycznego i elektronicznego (WEEE) Niniejszy produkt nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z dostawcą usług utylizacji odpadów lub sklepem, w którym nabyto produkt. 25
