2016 Mercury Marine. Podręcznik obsługi, konserwacji i montażu 225/ L EFI

Transkrypt

1 2016 Mercury Mrine Podręcznik obsługi, konserwcji i montżu 225/ L EFI 8M pol

2 pol

3 Witmy Wybrli Pństwo jeden z njlepszych dostępnych morskich zespołów npędowych. Zwierją one szereg rozwiązń projektowych zpewnijących łtwość obsługi i trwłość. Odpowiedni trosk i konserwcj pozwolą cieszyć się produktem przez wiele sezonów żeglrskich. W celu zpewnieni mksymlnych osiągów i bezproblemowego użytkowni prosimy o dokłdne zpoznnie się z niniejszą instrukcją. Podręcznik obsługi i konserwcji zwier szczegółowe instrukcje dotyczące eksplotcji i konserwcji produktu. Zlecmy, by niniejsz instrukcj był dostępn przez cły czs i służył jko pomoc w czsie przebywni n wodzie. Dziękujemy z zkup jednego z nszych produktów. Mmy ndzieję, że pływnie będzie dl Pństw przyjemnością! Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. Imię i nzwisko / funkcj: John Pfeifer, Prezes, Mercury Mrine Prosimy o uwżne przeczytnie niniejszej instrukcji WAŻNE: Jeśli jkikolwiek frgment niniejszej instrukcji jest niezrozumiły, prosimy skontktowć się z delerem. Deler może tkże dokonć prezentcji włściwych procedur uruchmini i obsługi. Informcj W niniejszej publikcji i n npędzie użyto oznczeń niebezpieczeństw, ostrzeżeń, przestróg i uwg, obok! których znjduje się międzynrodowy symbol zgrożeni ; informcje te ostrzegją osobę dokonującą montżu/użytkownik o czynnościch lub dziłnich, które mogą być niebezpieczne, jeśli zostną wykonne nieprwidłowo lub nieuwżnie. Nleży zwrócić n nie szczególną uwgę. Sme ostrzeżeni nie eliminują jeszcze zgrożeni, przed którym przestrzegją. Bezwzględne stosownie się do tych szczególnych instrukcji podczs prcy i zchowywnie zdrowego rozsądku to główne środki zpobiegni wypdkom.! OSTRZEŻENIE Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! PRZESTROGA Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć niewielkie lub umirkowne obrżeni. UWAGA Ozncz sytucję, któr jeśli nie zostnie zżegnn może spowodowć uszkodzenie silnik lub powżne uszkodzeni głównych podzespołów. WAŻNE: Ozncz informcje o znczeniu krytycznym dl pomyślnego zkończeni zdni. UWAGA: Ozncz informcje, które pomogą zrozumieć dny krok lub czynność. pol i

4 WAŻNE: Sterujący (kierujący) odpowid z włściwą i bezpieczną obsługę łodzi orz wyposżeni, tkże z bezpieczeństwo psżerów i innych osób znjdujących się n pokłdzie. Zdecydownie zlecmy, by przed rozpoczęciem używni łodzi przeczytć niniejszą instrukcję obsługi i konserwcji i dokłdnie zpoznć się z instrukcją obsługi zespołu npędowego orz związnego z nim wyposżeni.! OSTRZEŻENIE Spliny tego silnik zwierją związki chemiczne, które w stnie Kliforni uznwne są z substncje powodujące rk, wdy wrodzone orz w inny sposób szkodliwe dl rozrodu. Numery seryjne są kluczmi producent, które zwierją informcje o szczegółch konstrukcyjnych jednostki npędowej Mercury Mrine. Kontktując się z firmą Mercury Mrine w kwestich dotyczących serwisu, zwsze nleży podć numer modelu i numery seryjne. Opisy i dne techniczne zmieszczone w niniejszej instrukcji były ktulne n dzień ztwierdzeni jej do druku. Firm Mercury Mrine, któr kieruje się polityką stłego udoskonlni produktów, zstrzeg sobie prwo do wycofywni modeli produktów w dowolnym momencie, do zminy dnych technicznych lub konstrukcji bez uprzedniego powidomieni, zś zminy tkie nie wiążą się z podejmowniem przez nią dodtkowych zobowiązń. Informcj o gwrncji Zkupiony produkt jest objęty wrunkmi gwrncji ogrniczonej Mercury Mrine, której wrunki przedstwiono w osobnej części niniejszej instrukcji (Gwrncj). Wrunki gwrncji określją, jkie usterki są objęte gwrncją, jkie nie są nią objęte, tkże definiują czs obowiązywni gwrncji orz sposoby uzyskiwni świdczeń z tytułu gwrncji, jk również wżne wykluczeni i ogrniczeni odpowiedzilności z szkodyi inne informcje pokrewne. Nleży zpoznć się z tymi wżnymi informcjmi. Informcje n temt prw utorskich i znków towrowych MERCURY MARINE. Wszelkie prw zstrzeżone. Reprodukownie cłości lub części jest zbronione bez uprzedniej zgody. Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M z logo Wves, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury z logo Wves, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter orz We're Driven to Win to zrejestrowne znki hndlowe Brunswick Corportion. Pro XS to znk towrowy firmy Brunswick Corportion. Logo Mercury Product Protection jest zstrzeżonym znkiem firmy Brunswick Corportion. Dne identyfikcyjne Prosimy o znotownie nstępujących informcji: Model silnik i moc w KM Numer seryjny silnik Przełożenie Silnik zburtowy Numer śruby npędowej Skok Średnic Numer identyfikcyjny kdłub (HIN) Dt zkupu Producent łodzi Model pontonu Długość Numer świdectw emisji splin (tylko Europ) ii pol

5 Informcje ogólne Obowiązki motorowodnik... 1 Przed uruchomieniem silnik... 1 Moc mksymln łodzi... 1 Obsług łodzi przy wysokiej prędkości i wykorzystniu pełnych osiągów... 2 Wybór śruby npędowej... 2 Modele silników zburtowych ze zdlnym sterowniem... 4 Uwg dotycząc systemu zdlnego sterowni... 4 Wyłącznik ściągcz linowego... 5 Ochron ludzi znjdujących się w wodzie... 7 Komunikt o bezpieczeństwie psżerów łodzie pontonowe i łodzie pokłdowe... 7 Skoki przez fle i kilwter... 9 Zderzeni z obiektmi pod wodą... 9 Emisj splin Wybór kcesoriów do silnik zburtowego Zleceni dotyczące bezpiecznego pływni łodzią Zpisnie numeru seryjnego Dne techniczne Części silnik Trnsport Przewożenie łodzi/silnik zburtowego n przyczepie Pliwo i olej Wymgni dotyczące pliw Zlecny olej Wymgni dotyczące pliw podczs docierni silnik Ochron przez zblokowniem przepływu pliw Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Npełninie zdlnego zbiornik oleju Npełninie zbiornik oleju zmocownego n silniku Npełninie zbiornik pliw Funkcje i elementy sterowni Elementy zdlnego sterowni System ostrzegwczy Wspomgnie trymowni i odchylni silnik pol iii

6 Podręcznik List kontroln przed uruchomieniem Eksplotcj w temperturch ujemnych Eksplotcj w wodzie słonej lub znieczyszczonej Eksplotcj w kwench wysokogórskich Ustwinie kąt trymu podczs prcy n biegu jłowym Procedur docierni silnik Uruchomienie silnik Zmin biegów Ztrzymywnie silnik Konserwcj Konserwcj silnik zewnętrznego Przepisy gencji EPA Emisje znieczyszczeń wg norm Amerykńskiej Agencji Ochrony Środowisk (EPA) Hrmonogrm przeglądów i konserwcji Płuknie ukłdu chłodzeni Zdejmownie i montż górnej pokrywy Konserwcj elementów zewnętrznych Ukłd pliwowy Elementy mocujące łączników drążk mechnizmu zwrotniczego Wymin bezpieczników Anod kontroli korozji Przegląd kumultor Wymin śruby npędowej Przegląd i wymin świec zpłonowych Punkty smrowni Sprwdznie poziomu oleju hydrulicznego wspomgni trymowni Smrownie skrzyni biegów Zlny silnik zewnętrzny Przechowywnie Przygotownie do przechowywni Ochron wewnętrznych elementów silnik Ochron zewnętrznych elementów silnik Skrzyni biegów Ustwinie silnik zburtowego w pozycji do przechowywni Przechowywnie kumultor Rozwiązywnie problemów Rozrusznik elektryczny nie obrc włu silnik Nie możn uruchomić silnik Silnik prcuje nierówno Spdek mocy Akumultor rozłdowuje się smoistnie iv pol

7 Pomoc serwisow Nprwy loklne Serwis poz miejscem zmieszkni Zpytni dotyczące części i kcesoriów Pomoc serwisow Biur serwisowe Mercury Mrine Montż silnik zburtowego Wżne informcje Osprzęt mocujący silnik ztwierdzony przez Mercury Mrine Akcesori zmontowne n wsporniku zciskowym pwęży Ochron przez zblokowniem przepływu pliw Moc mksymln łodzi Zbezpieczenie przed rozruchem n biegu Wybór kcesoriów do silnik zburtowego Zbiorniki pliw Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Npełninie ukłdu pliwowego Wskzówki dotyczące montżu Unoszenie silnik zburtowego Link steru przewód poprowdzony po stronie sterburty Elementy mocujące łączników drążk mechnizmu zwrotniczego Określnie zlecnej wysokości zmocowni silnik Nwiercnie otworów montżowych w silniku zburtowym Mocownie silnik zburtowego do pwęży Instlcj elektryczn, przewody, linki sterujące i obejm przedni Konfigurcj wtrysku oleju Sworzeń trymowni do wewnątrz Dziennik konserwcji Książk konserwcji pol v

8 pol vi

9 Obowiązki motorowodnik Użytkownik (kierujący) odpowid z włściwą i bezpieczną obsługę łodzi orz z bezpieczeństwo psżerów i innych osób. Zlec się, by kżdy użytkownik dokłdnie przeczytł i przyswoił sobie cłą niniejszą instrukcję obsługi znim zcznie obsługiwć silnik zewnętrzny. Przynjmniej jeszcze jedn osob n pokłdzie musi znć podstwy uruchmini i obsługi silnik i łodzi n wypdek, gdy kierujący nie będzie w stnie poprowdzić łodzi. Przed uruchomieniem silnik Nleży uwżnie przeczytć tę instrukcję Nleży nuczyć się jk włściwie obsługiwć silnik. W przypdku pytń nleży skontktowć się z delerem. Stosownie się do zsd bezpieczeństw i instrukcji obsługi, tkże postępownie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrżeń cił i uszkodzeni produktu. Nleży zwrócić szczególną uwgę n specjlne instrukcje bezpieczeństw znjdujące się w niniejszym dokumencie orz etykiety bezpieczeństw umieszczone n silniku zburtowym.! NIEBEZPIECZEŃSTWO Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! OSTRZEŻENIE Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! PRZESTROGA Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć niewielkie lub umirkowne obrżeni. UWAGA Ozncz sytucję, któr jeśli nie zostnie zżegnn może spowodowć uszkodzenie silnik lub inne powżne uszkodzeni. Moc mksymln łodzi INFORMACJE OGÓLNE! OSTRZEŻENIE Przekroczenie mksymlnych wrtości mocy dl łodzi może prowdzić do powżnych obrżeń lub śmierci. Zstosownie silnik o zbyt dużej mocy może wpłynąć n sterowność łodzi i jej zchownie n powierzchni lub doprowdzić do uszkodzeni pwęży. Nie instlowć silnik przekrczjącego mksymlne wrtości mocy dl łodzi. pol 1

10 INFORMACJE OGÓLNE Nie wolno przekrczć mocy mksymlnej ni ndmiernie przełdowywć łodzi. N większości łodzi zgodnie z wymogmi umieszczon jest tbliczk z informcją o mksymlnej dopuszczlnej mocy i łdunku, określonym przez producent n podstwie wskzówek włdz federlnych. W rzie wątpliwości nleży skontktowć się z delerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Obsług łodzi przy wysokiej prędkości i wykorzystniu pełnych osiągów Jeżeli silnik zburtowy m być używny do pływni z dużymi prędkościmi przy wykorzystniu pełnych osiągów, przy których obsług nie jest dobrze opnown, nigdy nie nleży rozwijć pełnej prędkości przed odbyciem rejsu demonstrcyjno-instruktżowego ze sprzedwcą lub osobą mjącą doświdczenie w prowdzeniu łodzi z tkim silnikiem. Aby uzyskć więcej informcji, nleży sięgnąć po egzemplrz Eksplotcj łodzi o wysokich prmetrch dostępnej u deler, dystrybutor lub w firmie Mercury Mrine. Wybór śruby npędowej Śrub silnik zburtowego to jeden z njwżniejszych elementów ukłdu npędowego. Zły wybór śruby npędowej może zncząco negtywnie wpływć n zchownie łodzi i może prowdzić do uszkodzeni silnik zburtowego. Podczs wyboru śruby możn skorzystć z pełnego sortymentu śrub z luminium i stli nierdzewnej oferownego przez Mercury Mrine specjlnie zprojektownych dl tego silnik zburtowego Aby zpoznć się z pełną ofertą produktów i wyszukć śrubę njlepiej dopsowną do sposobu użytkowni, proszę wejść n stronę lub skontktowć się z njbliższym delerem Mercury. WYBÓR POPRAWNEJ ŚRUBY W wyborze odpowiedniej śruby npędowej wżne jest zstosownie dokłdnego obrotomierz mierzącego prędkość obrotową silnik. Nleży dobrć śrubę npędową do zstosowni w łodzi pozwljącą silnikowi prcowć w podnym zkresie njwyższych obrotów. Podczs korzystni z łodzi z szybkością "cł nprzód" (cłkowite otwrcie przepustnicy) w normlnych wrunkch obciążeni, prędkość obrotow silnik powinn mieścić się w górnej połowie zlecnego mksymlnego zkresu obrotów silnik. Zob. Dne techniczne. Jeśli obroty silnik przekrczją ten zkres, nleży wybrć śrubę npędową o większym skoku skrzydeł w celu zmniejszeni prędkości obrotowej silnik. Jeśli obroty silnik znjdują się poniżej zlecnego zkresu, nleży wybrć śrubę npędową o mniejszym skoku skrzydeł w celu zwiększeni prędkości obrotowej silnik. WAŻNE: Aby zpewnić odpowiednie dopsownie, firm Mercury Mrine zlec stosownie śrub npędowych i osprzętu do montżu mrki Mercury lub Quicksilver. 2 pol

11 INFORMACJE OGÓLNE Śruby npędowe określ się przy pomocy nstępujących prmetrów: średnic, skok skrzydeł, liczb skrzydeł orz mterił. Średnic i skok są wytłoczone (wytopione) z boku lub n końcu pisty śruby npędowej. Pierwsz liczb ozncz średnicę śruby, drug liczb ozncz jej skok. N przykłd, 14x19 ozncz śrubę npędową o średnicy 14 cli i skoku 19 cli. b b - Średnic Skok - ruch podczs jednego obrotu. Poniżej przedstwimy podstwowe informcje n temt śrub npędowych, pozwljące wybrć poprwną śrubę dl odpowiedniego zstosowni łodzi. Średnic - Średnic to odległość w poprzek wyobrżonego koł kreślonego przez śrubę podczs jej obrotów. Poprwną średnic dl kżdej śruby określ konstrukcj npędu zburtowego. Jednkże, jeśli dl tej smej wrtości skoku dostępne jest więcej średnic niż jedn, nleży używć śrub o większej średnicy dl ciężkich zstosowń, śrub o mniejszej średnicy do lżejszych zstosowń. Skok - Skok to teoretyczn odległość w clch, o jką śrub przemieszcz się do przodu podczs jednego obrotu. Skok możn przyrównć do biegów w smochodzie. Im niższy bieg, tym szybciej smochód przyspiesz, le osiągnie niższą prędkość mksymlną. Podobnie, śrub o mniejszym skoku szybciej przyspieszy, le jej prędkość mksymln będzie ogrniczon. Im większy skok śruby, tym szybciej zwykle będzie mogł płynąć łódź, chociż zwykle zmniejsz to przyspieszenie. Określnie odpowiedniego skoku - Njpierw nleży sprwdzić prędkość obrotową silnik po pełnym otwrciu przepustnicy w wrunkch normlnego obciążeni. Jeśli prędkość obrotow przy cłkowicie otwrtej przepustnicy mieście się w zlecnym zkresie, nleży wybrć zmienną lub nową śrubę o tkim smym skoku, jk ktulnie zmontown. Zwiększenie skoku o 1 cl powoduje zmniejszenie prędkości obrotowej przy pełnym otwrciu przepustnicy o 150 do 200 obr./min. Zmniejszenie skoku o 1 cl powoduje zwiększenie prędkości obrotowej przy pełnym otwrciu przepustnicy o 150 do 200 obr./min. Zmin z trójskrzydłowej śruby n śrubę czteroskrzydłową zwykle zmniejsz prędkość obrotową przy pełnym otwrciu przepustnicy o 50 do 100 obr./min. WAŻNE: Unikć uszkodzeni silnik. Nigdy nie nleży używć śruby npędowej pozwljącej silnikowi n przekrcznie zlecnego zkresu prędkości obrotowej przy pełnym otwrciu przepustnicy w wrunkch normlnego obciążeni. pol 3

12 INFORMACJE OGÓLNE MATERIAŁ, Z JAKIEGO WYKONANO ŚRUBĘ NAPĘDOWĄ Większość śrub npędowych wytwrznych przez firmę Mercury Mrine wykonn jest z luminium lub stli nierdzewnej. Aluminium jest odpowiednie do zstosowń ogólnych, śruby luminiowe stnową stndrdowe wyposżenie wielu nowych łodzi. Stl nierdzewn jest pond pięciokrotnie trwlsz od luminium i zwykle zpewni zwiększenie przyspieszeni i prędkości mksymlnej dzięki lepszej sprwności projektowej. Pondto dostępny jest szerszy wybór rozmirów i stylów śrub ze stli nierdzewnej, co pozwl n osiągnięcie mksymlnych osiągów przez łódź. ŚRUBY TRÓJSKRZYDŁOWE KONTRA ŚRUBY CZTEROSKRZYDŁOWE Choć obie wersje są dostępne w wielu rozmirch i mogą być wykonne z luminium i ze stli nierdzewnej, śruby trójskrzydłowe i czteroskrzydłowe mją różną chrkterystykę prcy. Ogólnie rzecz biorąc, śruby trójskrzydłowe oferują dobre ogólne osiągi i wyższą prędkość mksymlną w porównniu z śrubmi czteroskrzydłowymi. Jednkże, śruby czteroskrzydłowe zwykle szybciej przechodzą w ślizg i są sprwniejsze przy prędkościch podróżnych. Modele silników zburtowych ze zdlnym sterowniem System zdlnego sterowni silnik musi być wyposżony w urządzenie zbezpieczjące, pozwljące n uruchomienie silnik wyłącznie n biegu jłowym. To zpobieg uruchomieniu silnik, gdy bieg jest w położeniu innym niż jłowe.! OSTRZEŻENIE Uruchomienie silnik n biegu może spowodowć powżne obrżeni lub śmierć. Nie uruchmić łodzi, któr nie jest wyposżon w urządzenie zbezpieczjące biegu jłowego. N Uwg dotycząc systemu zdlnego sterowni Drążek mechnizmu zwrotniczego, który łączy linkę sterową z silnikiem, nleży przymocowć z pomocą nkrętek smozbezpieczjących. Nkrętek smozbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk. 4 pol

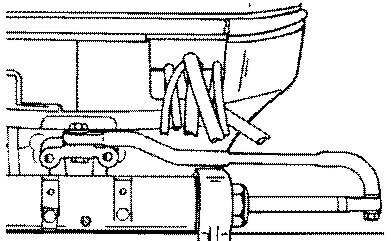

13 INFORMACJE OGÓLNE! OSTRZEŻENIE Odłączenie drążk mechnizmu zwrotniczego może spowodowć, że łódź wykon ngle pełny, ostry skręt. Może to spowodowć, że osoby przebywjące w łodzi zostną wyrzucone z burtę; grozi to uszkodzeniem cił lub śmiercią. - Nkrętki smozbezpieczjące Wyłącznik ściągcz linowego Celem wyłącznik ściągcz linowego jest wyłączenie silnik po oddleniu się sterującego ze swojego miejsc n zbyt dużą odległość (np. w rzie przypdkowego wyrzuceni z siedzeni), uniemożliwijącą nciśnięcie wyłącznik. Silniki zburtowe z rumplem i niektóre łodzie ze zdlnym sterowniem są wyposżone w wyłącznik ściągcz linowego. Wyłącznik ściągcz linowego możn zinstlowć jko element wyposżeni zwykle n desce rozdzielczej lub z boku w pobliżu miejsc sterującego. Etykietk w pobliżu wyłącznik ściągcz linowego jest wzrokowym przypomnieniem dl opertor, by przymocowć ściągcz linowy do osobistego sprzętu unoszącego n wodzie (PFD) lub ndgrstk. Link ściągcz m zzwyczj cm (4 5 stóp) długości po rozciągnięciu, z jedną końcówką umożliwijącą umieszczenie w wyłączniku, drugą końcówką zoptrzoną w ztrzsk do przymocowni do sprzętu PFD lub ndgrstk. Ściągcz linowy jest zwijny, by mksymlnie skrócić jego długość w stnie spoczynku, w celu zminimlizowni prwdopodobieństw splątni ze znjdującymi się w pobliżu przedmiotmi. Możliwość rozciągni minimlizuje prwdopodobieństwo przypdkowego uruchomieni, gdyby sterujący chcił poruszć się w pobliżu swojego miejsc. Aby uzyskć krótszy ściągcz linowy, nleży go owinąć wokół ndgrstk lub nogi lbo związć n nim węzeł. ATTACH LANYARD b RUN OFF c b - c - Ztrzsk linki ściągcz linowego Etykiet ściągcz linowego Wyłącznik ściągcz linowego Przed przejściem do informcji zwrtych w dlszej części instrukcji nleży zpoznć się z nstępującymi informcjmi dotyczącymi bezpieczeństw. pol 5

14 Wżne informcje dotyczące bezpieczeństw: Celem wyłącznik ściągcz linowego jest wyłączenie silnik po oddleniu się sterującego od swego miejsc n zbyt dużą odległość, uniemożliwijącą nciśnięcie wyłącznik. Może się to zdrzyć, jeśli sterujący wypdnie z burtę lub pozostjąc n pokłdzie, oddli się od stnowisk sterowni n większą odległość. Wypdnięcie z burtę i przypdkowe wyrzucenie z łodzi jest brdziej prwdopodobne w niektórych typch łodzi, np. w przypdku niskoburtowych pontonów, łodzi do połowów, łodzi wyczynowych, łodzi do połowów obsługiwnych rumplem ręcznym. Wypdnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie n oprciu siedzeni lbo górnej krwędzi ndburci lub stnie w łódce przy prędkości ślizgowej, siedzenie n podwyższonych pokłdch łodzi połowowych, rozwijnie prędkości ślizgowej n płytkiej wodzie lub tm, gdzie pod wodą znjduje się wiele przeszkód, zwolnienie uchwytu n kole sterowniczym lub uchwycie rumpl, gdy ten ciągnie w jedną stronę, picie lkoholu lub zżywnie nrkotyków, lub wykonywnie brwurowych mnewrów przy dużych prędkościch. Uruchomienie wyłącznik ściągcz linowego spowoduje niezwłoczne ztrzymnie silnik, le łódź siłą bezwłdności przepłynie jeszcze pewną odległość, zleżnie od prędkości i ostrości zkrętu w momencie wyłączeni silnik. Łódź nie wykon jednk pełnego koł. Łódź płynąc siłą bezwłdności może spowodowć równie powżne obrżeni kżdego znjdującego się n jej kursie, jk łódź z włączonym silnikiem. Zdecydownie zlecne jest poinstruownie psżerów łodzi o włściwych procedurch uruchmini i obsługi silnik n wypdek, gdyby musieli przejąć obsługę silnik w sytucji wryjnej (np. gdy sterujący zostnie przypdkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypdnie z łodzi, ntychmistowe wyłączenie silnik zncznie zmniejszy ryzyko obrżeń lub śmierci w rzie potrąceni przez łódź. Nleży zwsze dobrze przyczepić obydw końce wyłącznik ściągcz linowego.! OSTRZEŻENIE Sił hmowni wywołn przez przypdkowe lub niezmierzone uruchomienie wyłącznik może spowodowć powżne obrżeni lub śmierć. Sterujący łodzią nigdy nie powinien opuszczć stnowisk sterującego bez uprzedniego odłączeni wyłącznik ściągcz linowego. Możliwe jest również przypdkowe lub niezmierzone uruchomienie wyłącznik podczs normlnej prcy silnik. Może to wywołć nstępujące potencjlnie niebezpieczne zdrzeni (jedno, kilk lub wszystkie z nich): Psżerowie mogą zostć wyrzuceni do przodu z powodu ngłego przerwni ruchu łodzi do przodu - jest to szczególnie niebezpieczne dl siedzących n przedzie łodzi, gdyż mogą zostć wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą npędową. Utrt mocy i kontroli nd kierunkiem płynięci n wzburzonym morzu, n wodzie z silnymi prądmi lub przy silnym wietrze. Utrt kontroli przy dokowniu. INFORMACJE OGÓLNE UTRZYMYWANIE WYŁĄCZNIKA ŚCIĄGACZA LINOWEGO ORAZ LINKI ŚCIĄGACZA W PRAWIDŁOWYM STANIE Przed kżdym użyciem sprwdzić czy wyłącznik ściągcz linowego funkcjonuje prwidłowo. Uruchomić silnik, nstępnie wyłączyć ciągnąc z linkę ściągcz. Jeśli nie nstąpi wyłączenie silnik, oddć wyłącznik do nprwy przed rozpoczęciem użytkowni łodzi. Przed kżdym użyciem skontrolowć wzrokowo linkę ściągcz, czy jest w dobrym stnie i czy nie m n niej pęknięć, przecięć lub przetrć. Skontrolowć, czy ztrzski n końcch linki są w dobrym stnie. Wymienić uszkodzone lub zużyte linki ściągcz. 6 pol

15 Ochron ludzi znjdujących się w wodzie PRZY ZWYKŁEJ PRĘDKOŚCI INFORMACJE OGÓLNE Osobie stojącej lub unoszącej się n wodzie brdzo trudno jest szybko uciec przed łodzią płynącą wprost n nią, nwet jeśli łódź porusz się z młą prędkością Płynąc przez obszr wodny, gdzie mogą znjdowć się ludzie, nleży zwsze zwolnić i zchowć szczególną ostrożność. Zwsze, gdy łódź się porusz (dryfuje), bieg silnik zewnętrznego jest jłowy, wod oddziływuje n śrubę npędową, powodując jej obrcnie się. W tkiej sytucji obroty śruby npędowej mogą spowodowć powżne obrżeni. W NIERUCHOMEJ ŁODZI! OSTRZEŻENIE Obrcjąc się śrub npędow, poruszjąc się łódź lub jkiekolwiek twrde urządzenie przymocowne do łodzi może spowodowć powżne obrżeni lub śmierć osób znjdujących się w wodzie. Jeśli ktokolwiek znjduje się w wodzie blisko łodzi, zwsze nleży niezwłocznie wyłączyć silnik. Przed zezwoleniem ludziom n pływnie lub przebywnie w wodzie w pobliżu łodzi, nleży przełączyć silnik zewnętrzny n bieg jłowy i wyłączyć go. Komunikt o bezpieczeństwie psżerów - łodzie pontonowe i łodzie pokłdowe Zwsze, gdy łódź jest w ruchu, nleży obserwowć, gdzie znjdują się psżerowie. Nie wolno pozwlć n to, by psżerowie stli lub używli siedzeń innych niż przeznczone do płynięci przy prędkości większej niż n biegu jłowym. Ngłe wyhmownie łodzi, np. w wyniku znurzeni w dużą flę lub kilwter lub gwłtownego ujęci gzu, tkże ngł zmin kierunku łodzi może doprowdzić do wyrzuceni psżerów przez przód łodzi. Człowiek, który wypdł przez przód łodzi między dw pływki może zostć potrącony przez silnik zburtowy. ŁODZIE Z OTWARTYM PRZODEM POKŁADU Nie wolno przebywć n pokłdzie n zewnątrz brierki, gdy łódź jest w ruchu. Wszyscy psżerowie powinni się znjdowć z przednią brierką lub osłoną. pol 7

16 INFORMACJE OGÓLNE Osoby n pokłdzie przednim mogą być łtwo wyrzucone z burtę; zwisjące nogi osób siedzących n przedzie łodzi mogą być wciągnięte do wody przez flę ! OSTRZEŻENIE Siedzenie lub stnie w miejscu nie przeznczonym dl psżerów przy prędkościch większych niż prędkość minimln może prowdzić do powżnych obrżeń lub śmierci. Nie nleży zbliżć się do przedniej krwędzi pokłdu lub podniesionych pltform i pozostć n siedzeniu, gdy łódź jest w ruchu. ŁODZIE Z MONTOWANYMI Z PRZODU, PODWYŻSZONYMI SIEDZISKAMI WĘDKARSKIMI Nie nleży korzystć z podwyższonych siedzisk do łowieni, gdy łódź porusz się z prędkością większą niż n biegu jłowym lub prędkości typowej dl połowów. Przy większych prędkościch nleży siedzieć tylko n siedzenich przeznczonych do podróżowni. Kżde ngłe i nieoczekiwne zredukownie prędkości łodzi może spowodowć wypdnięcie psżer siedzącego n podwyższeniu pol

17 Skoki przez fle i kilwter INFORMACJE OGÓLNE Pływnie łodzimi rekrecyjnymi przez fle i kilwter jest nturlną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tk, że kdłub łodzi częściowo lub cłkowicie wynurz się z wody, pojwi się pewne niebezpieczeństwo, zwłszcz w momencie znurzeni łodzi w wodzie Głównym zgrożeniem jest zmin kierunku łodzi w trkcie skoku". Wtedy przy opdnięciu n powierzchnię wody łódź może gwłtownie skręcić i obrć nowy kierunek. Tk gwłtown zmin kierunku może spowodowć wypdnięcie psżerów z siedzeń lub z łodzi.! OSTRZEŻENIE Skknie przez fle lub kilwter może spowodowć powżne obrżeni lub śmierć n skutek wyrzuceni z łodzi. Jeśli jest to możliwe, nleży unikć skoków przez fle i kilwter. Skok łodzi przez flę lub kilwter może pociągnąć z sobą inne, rzdziej spotykne zgrożenie. Jeżeli podczs skoku dziób łodzi przechyli się wystrczjąco do dołu, spdjąc może znurzyć się n chwilę pod wodą. Spowoduje to nieml ntychmistowe ztrzymnie łodzi, w rezultcie wyrzucenie psżerów do przodu. Łódź może też gwłtownie zmienić kierunek. Zderzeni z obiektmi pod wodą Kierując łodzią n płytkich wodch lub tm, gdzie istnieje podejrzenie, że pod wodą występują przeszkody, które mogłyby uderzyć w silnik zburtowy lub spód łodzi, nleży zredukowć prędkość i płynąć ostrożnie. Njlepszym sposobem n zminimlizownie obrżeń u ludzi lub uszkodzeń łodzi n skutek uderzeni w unoszące się n wodzie obiekty lub przeszkody znjdujące się pod wodą jest kontrolownie prędkości łodzi. W tkich sytucjch prędkość łodzi nleży zredukowć do minimlnej prędkości ślizgowej wynoszącej od 24 do 40 km/h (15 do 25 mil/h) Uderzenie obiektu podwodnego lub unoszącego się n powierzchni wody może spowodowć niemożliwe do przewidzeni sytucje niebezpieczne. Niektóre z tych sytucji mogą mieć nstępujące skutki: Część silnik zburtowego lub cły silnik może się oderwć i wbić w łódź. pol 9

18 Łódź może gwłtownie skręcić. Tk gwłtown zmin kierunku może spowodowć wypdnięcie psżerów z siedzeń lub z łodzi. Gwłtowne zmniejszenie prędkości. Spowoduje ono wyrzucenie psżerów do przodu lub nwet z burtę. Uszkodzenie silnik i/lub łodzi n skutek uderzeni. Nleży pmiętć, że njlepszym sposobem n zminimlizownie obrżeń u ludzi lub uszkodzeń łodzi n skutek uderzeni jest kontrolownie prędkości łodzi. W rejonch, w których występują przeszkody podwodne, nleży utrzymywć minimlną prędkość ślizgową. Gdy łódź uderzy w obiekt podwodny, nleży jk njszybciej wyłączyć silnik i sprwdzić, czy jego elementy nie zostły uszkodzone lub nie obluzowły się. Jeżeli doszło do uszkodzeni lub istnieje podejrzenie uszkodzeni silnik zburtowego, nleży go dostrczyć do utoryzownego deler celem dokonni dokłdnego przeglądu i niezbędnych nprw. Nleży również dokonć przeglądu łodzi i sprwdzić, czy nie m pęknięć kdłub lub pwęży, i czy nigdzie nie przeciek wod. Używnie uszkodzonego silnik zburtowego może spowodowć dlsze uszkodzeni innych jego części lub może utrudnić sterownie łodzią. Jeżeli konieczne jest kontynuownie pływni, nleży zncznie zmniejszyć prędkość.! OSTRZEŻENIE Eksplotcj silnik lub łodzi uszkodzonej n skutek zderzeni grozi zniszczeniem łodzi, powżnymi obrżenimi lub śmiercią. Jeżeli łódź doświdczy jkiegokolwiek uderzeni, utoryzowny dystrybutor Mercury Mrine powinien zbdć i nprwić łódź lub zespół npędowy. Emisj splin INFORMACJE OGÓLNE UWAGA! GROŹBA ZATRUCIEM TLENKIEM WĘGLA Tlenek węgl (CO) jest śmiertelnie niebezpiecznym gzem obecnym w splinch wydzielnych przez wszystkie silniki wewnętrznego splni, łącznie z silnikmi npędowymi łodzi orz genertormi zsiljącymi różne kcesori znjdujące się n łodzi. CO jest gzem bezwonnym, bezbrwnym i bez smku, lecz jeśli wyczuwlny jest zpch lub smk splin silnik, ozncz to, że wdychny jest również CO. Do wczesnych objwów ztruci tlenkiem węgl, które są brdzo podobne do objwów choroby morskiej i nietrzeźwości, nleżą ból głowy, zwroty głowy, senność i nudności.! OSTRZEŻENIE Wdychnie splin może spowodowć ztrucie tlenkiem węgl, w rezultcie utrtę przytomności, uszkodzenie mózgu lub śmierć. Nleży unikć nrżeni n dziłnie tlenku węgl. W czsie prcy silnik nie nleży przebywć w pobliżu elementów ukłdu wydechowego. W trkcie żeglugi lub postoju nleży zpewnić dobrą wentylcję łodzi. NIE PRZEBYWAĆ W POBLIŻU ELEMENTÓW UKŁADU WYDECHOWEGO pol

19 INFORMACJE OGÓLNE Gzy splinowe silnik zwierją szkodliwy tlenek węgl. Unikć obszrów ze skoncentrownymi gzmi splinowymi silnik. W czsie prcy silników osoby pływjące powinny znjdowć się z dl od łodzi i nie siedzieć, leżeć lub stć n pltformch do pływni lub drbinkch łodzi. W czsie żeglugi nie nleży pozwlć psżerom przebywć bezpośrednio z łodzią (n holownych pltformch, uprwijąc surfing tekowy/body surfing). Tkie niebezpieczne prktyki są związne nie tylko z nrżeniem osób n duże stężenie splin silnik, lecz również stwrzją zgrożenie obrżenimi od śruby npędowej łodzi. WŁAŚCIWA WENTYLACJA W celu pozbyci się splin nleży wentylowć część łodzi przeznczoną dl psżerów, otwierć kurtyny boczne lub przednie luki. Przykłd pożądnego przepływu powietrz przez łódź: SŁABA WENTYLACJA Podczs żeglowni z witrem i/lub w pewnych wrunkch wietrznych do stle osłoniętych lub osłoniętych brezentem kbin lub kokpitów przy niewystrczjącej wentylcji może dostwć się tlenek węgl. Dltego w łodzi nleży zmontowć jeden lub więcej detektorów tlenku węgl. Choć są to rzdkie przypdki, w bezwietrzne dni osoby pływjące w pobliżu lub przebywjące n otwrtym pokłdzie stojącej łodzi z włączonym silnikiem mogą zostć nrżone n kontkt z tlenkiem węgl w niebezpiecznym stężeniu. 1. Przykłdy słbej wentylcji, gdy łódź stoi: b b - Prcujący silnik łodzi przycumownej w zmkniętej przestrzeni Cumownie w pobliżu innej łodzi z prcującym silnikiem pol 11

20 INFORMACJE OGÓLNE 2. Przykłdy słbej wentylcji w czsie żeglugi: b b - Pływnie przy zbyt dużym kącie przegłębieni dziobu łodzi. Pływnie łodzią z zmkniętymi lukmi przednimi (efekt kombi). Wybór kcesoriów do silnik zburtowego Specjlnie dl potrzeb tego silnik zewnętrznego zprojektowno i przetestowno oryginlne kcesori Mercury Precision lub Quicksilver Accessories. Akcesori te możn nbyć u delerów Mercury Mrine. WAŻNE: Przed montżem kcesoriów nleży się skonsultowć z delerem. Nieprwidłowe stosowniu kcesoriów lub wykorzystnie nieztwierdzonych kcesoriów może spowodowć uszkodzenie produktu. Niektóre kcesori nie produkowne lub nie sprzedwne przez Mercury Mrine nie zostły zprojektowne w sposób zpewnijący bezpieczne ich używnie z silnikiem zewnętrznym lub systemem obsługi silnik zewnętrznego. W przypdku wszystkich kcesoriów nleży zoptrzyć się i zpoznć z instrukcją montżu, obsługi i konserwcji tych kcesoriów. Zleceni dotyczące bezpiecznego pływni łodzią Aby bezpiecznie korzystć z dróg wodnych, nleży zpoznć się z miejscowymi, krjowymi i innymi włściwymi przepismi i ogrniczenimi dotyczącymi żeglugi, tkże wziąć pod uwgę nstępujące wskzówki. Nleży stosowć sprzęt unoszący n wodzie. Dl kżdej osoby n łodzi nleży przygotowć łtwodostępny testowny sprzęt unoszący n powierzchni wody w odpowiednim rozmirze (zgodnie z przepismi). Nie przeciążć łodzi. Dl większości łodzi wyznczono i podno w teście łdowność (obciążenie) mksymlną (informcje zwier plkietk z dnymi dotyczącymi prmetrów łodzi). W rzie wątpliwości nleży skontktowć się z delerem lub producentem łodzi. Nleży wykonywć kontrole w zkresie bezpieczeństw i przeprowdzć wymgną konserwcję. Systemtycznie wykonywć czynności określone hrmonogrmem i wykonywć wszelkie nprwy w sposób prwidłowy. Nleży znć i przestrzegć wszystkie przepisy i regulminy dotyczące żeglugi po drogch wodnych. Sterujący łodzią powinien ukończyć szkolenie BHP z zkresu pływni łodzią. W USA kursy tkie są oferowne przez 1) Służbę Pomocniczą Strży Wybrzeż USA, 2) Power Squdron, 3) Czerwony Krzyż i 3) urząd ndzorujący żeglugę w dnym stnie. Zpytni możn kierowć pod numer gorącej linii: lub pod numer informcyjny fundcji Bot U.S.: BOAT. Nleży sprwdzić, czy wszyscy n łodzi są włściwie usdowieni. Nie nleży pozwlć n sidnie lub stwnie n żdnej z części łodzi, któr nie jest do tego przeznczon. Obejmuje to oprci siedzeń, górne krwędzie ndburci, pwęż, dziób, pokłdy, podwyższone siedzeni do połowów, siedzeni obrotowe do połowów orz wszelkie inne miejsc, których zjmownie może w wyniku nieoczekiwnego przyspieszeni łodzi spowodowć wyrzucenie psżer z burtę lub n pokłd. Pod żdnym pozorem nie wolno n płynącej łodzi przebywć będąc pod wpływem lkoholu lub nrkotyków (jest to niezgodne z prwem). Alkohol lub nrkotyki obniżją zdolność włściwej oceny sytucji i szybkiego regowni. Nleży przeszkolić inną osobę w zkresie sterowni łodzią. Nleży poinstruowć przynjmniej jeszcze jedną osobę n pokłdzie co do podstw uruchmini i obsługi silnik zewnętrznego orz sterowni łodzią, n wypdek gdyby sterujący utrcił zdolność kierowni łodzią lub wypdł z burtę. 12 pol

21 - Wsidnie psżerów. Silnik łodzi nleży ztrzymć, gdy wsidją lub wysidją z niej psżerowie lub gdy znjdują się oni w tylnej części (w pobliżu rufy) łodzi. Przełączenie silnik n bieg jłowy nie jest wystrczjące. Nleży zchowć ostrożność. Sterujący łodzią odpowid prwnie z prowdzenie stłej obserwcji wzrokowej i nsłuchu. Sterujący musi mieć niezkłóconą niczym widoczność, szczególnie w kierunku do przodu. Psżerowie, łdunek lub siedzeni do połowów nie mogą zsłnić sterującemu pol widzeni, gdy łódź płynie z jkąkolwiek prędkością (wyższą niż n biegu jłowym). Nie wolno płynąć łodzią bezpośrednio z nrcirzem wodnym nrcirz może się przewrócić. Przykłdowo łódź płynąc z prędkością 40 km/h (25 mili/godz.) dogoni osobę przewróconą w odległości 61 m (200 stóp) przed łodzią w ciągu 5 sekund. Nleży uwżć n osoby przewrócone n nrtch wodnych. Gdy łodzi używ się do holowni nrcirz wodnego lub podobnego sportu, w sytucji gdy nrcirz przewróci się, wrcjąc po niego nleży tk ustwić łódź, by nrcirz znjdowł się po stronie sterującego łodzią. Sterujący powinien cły czs obserwowć osobę w wodzie; nie wolno podpływć tyłem do osób n nrtch wodnych ni żdnych innych osób znjdujących się w wodzie. Nleży zgłszć wszelkie wypdki. Sterujący łodzimi są prwnie zobowiązni skłdć rport z wypdku z udziłem łodzi w stnowym urzędzie ndzorującym żeglugę, gdy ich łódź uczestniczył w wypdku n wodzie. Wypdek z udziłem łodzi nleży zgłosić, jeżeli 1) są ofiry śmiertelne lub mogą być ofiry śmiertelne, 2) obrżeni osób wymgją pomocy medycznej wykrczjącej poz pierwszą pomoc, 3) uszkodzone zostły łodzie lub inne obiekty, wrtość szkód przekrcz 500 dolrów lub 4) nstąpiło cłkowite zniszczenie łodzi. O pomoc nleży zwrócić się do prcowników miejscowego posterunku. Zpisnie numeru seryjnego INFORMACJE OGÓLNE Nleży zpisć i zchowć numer seryjny. Numer seryjny znjduje się n silniku zburtowym (ptrz ilustrcj). d Model Number XXXXXXX Seril Number XXXXX XL XX XXXX XXX HP XXX KW XXX LB XXX KG XXX H Me PL rc ury Mrine Brunswick Corp. Mde in Jpn B XX b c b - c - d - Numer seryjny Oznczenie modelu Rok produkcji Znk Certified Europe (CE) (jeśli dotyczy) Dne techniczne Modele Moc w KM Kilowty Zkres obr./min przy cłkowicie otwrtej przepustnicy obr./min pol 13

22 INFORMACJE OGÓLNE Modele Obroty jłowe n biegu do przodu obr./min Liczb cylindrów 6 Objętość skokow cylindr Średnic cylindr Skok Zlecn świec zpłonow Odstęp świecy zpłonowej 3044 cm3 (185 cl³) 92,1 mm (3,626 cl) 76,2 mm (3,000 cl) Chmpion QL77CC 1. 0,90 mm (0,035 cl) Przełożenie 1,75:1 Zlecn benzyn Zlecny olej Ilość oleju w skrzyni biegów Prmetry kumultor Moc ukłdu łdowni Ptrz Pliwo i olej Ptrz Pliwo i olej 798 ml (27 uncji obj.) 630 Mrine Crnking Amps (MCA), 490 Cold Crnking Amps (CCA) lub 80 mperogodzin (Ah) 60 A 1. Nleży stosowć tylko świece zpłonowe Chmpion QL77CC lub inne modele kceptowne przez firmę Mercury Mrine. Przed wyminą świec zpłonowych nleży skontktowć się z utoryzownym delerem firmy Mercury Mrine. Użycie nieodpowiednich świec zpłonowych może spowodowć uszkodzenie silnik. 14 pol

23 INFORMACJE OGÓLNE Części silnik g - b - c - Pokryw górn Pokryw doln Otwór wskźnik pompy wodnej d - Obudow włu npędowego e - Płyt ntywentylcyjn b f - g - h - Płyt nody Pomocniczy przełącznik odchylni Obejmy pwęży c i - j - Skrzyni biegów Otwory wlotowe wody chłodzącej d h e f i j pol 15

24 TRANSPORT Przewożenie łodzi/silnik zburtowego n przyczepie Łódź nleży umieścić n przyczepie tk, by silnik zburtowy był skierowny w dół (pozycj pionow, robocz). Jeżeli wymgny jest dodtkowy prześwit pod pojzdem, silnik nleży unieść do góry z pomocą specjlnego mechnizmu podnośnikowego. W celu uzyskni szczegółowych zleceń nleży zwrócić się do loklnego deler. W przypdku jzdy po przejzdch kolejowych, drogch dojzdowych i podskkiwni przyczepy n nierównościch konieczny jest większy prześwit pod przyczepą WAŻNE: Nie nleży liczyć n to, że system wspomgni trymowni/odchylni lub podpórk odchylni zpewni włściwy prześwit pod przyczepą. Podpórk odchylni silnik zburtowego nie jest przeznczon do podtrzymywni silnik podczs przewożeni go n przyczepie. Włączyć bieg do przodu. Zpobiegnie to swobodnemu obrcniu się śruby npędowej. 16 pol

25 Wymgni dotyczące pliw WAŻNE: Zstosownie niewłściwej benzyny może spowodowć uszkodzenie silnik. Uszkodzenie silnik spowodowne zstosowniem niewłściwej benzyny trktowne jest jko niewłściwe użycie silnik i nie będzie objęte ogrniczoną gwrncją. LICZBA OKTANOWA PALIWA Silniki zburtowe Mercury dziłją poprwnie przy zstosowniu głównych mrek benzyn bezołowiowych spełnijących poniższe wymgni: USA i Knd - Minimln liczb oktnow 87 (R+M)/2 w przypdku większości modeli. W przypdku większości modeli dopuszczlne jest również stosownie benzyny Premium 91 (R+M)/2. Nie stosowć benzyny z ołowiem. Poz USA i Kndą - Minimln liczb oktnow 91 RON w przypdku większości modeli. W przypdku wszystkich modeli dopuszczlne jest również stosownie benzyny Premium 95 RON. Nie stosowć benzyny z ołowiem. ZASTOSOWANIE BENZYNY O ZMIENIONEJ FORMULE (NATLENIANEJ) (TYLKO USA) Stosownie benzyny o zmienionej formule jest wymgne w niektórych regionch Stnów Zjednoczonych i jest dopuszczlne w przypdku silników Mercury Mrine. Jedynym oksygentem obecnie używnym w USA jest lkohol (etnol, metnol lub butnol). BENZYNA ZAWIERAJĄCA ALKOHOL Mieszniny pliw z butnolem Bu16 Mieszniny pliw z butnolem w stężeniu do 16,1% (Bu16), spełnijące opublikowne wymgni silników Mercury Mrine dotyczące pliw, są dopuszczlnym substytutem benzyny bezołowiowej. Aby uzyskć dokłdne zleceni n temt części ukłdu pliwowego (zbiorników pliw, przewodów i łączników), nleży skontktowć się z producentem łodzi. Mieszniny pliw z metnolem i etnolem WAŻNE: Elementy ukłdu pliwowego w silnikch Mercury Mrine są odporne n dziłnie lkoholu (metnolu lub etnolu) w stężeniu do 10% w benzynie. Ukłd pliwowy używnej łodzi może nie być odporny n tkie stężenie lkoholu. Aby uzyskć dokłdne zleceni n temt części ukłdu pliwowego (zbiorników pliw, przewodów i łączników), nleży skontktowć się z producentem łodzi. Nleży mieć świdomość tego, że benzyn zwierjąc metnol lub etnol może spowodowć nsilenie się poniższych zjwisk: Korozj części metlowych Zużycie części gumowych i z tworzyw sztucznego Przeniknie pliw przez przewody gumowe PALIWO I OLEJ Prwdopodobieństw rozdzieleni się fz (rozdzieleni się wody i lkoholu z benzyny znjdującej się w zbiorniku pliw)! OSTRZEŻENIE Wyciek pliw stwrz zgrożenie pożrem lub wybuchem, co może być przyczyną powżnych obrżeń lub śmierci. Systemtycznie nleży sprwdzć, czy podzespoły ukłdu pliwowego są szczelne, czy nie są zmiękczone, stwrdniłe, spęczniłe lub nie wykzują śldów korozji, szczególnie po okresie przechowywni. Kżdy objw wycieku lub uszkodzeni wymg wyminy części przed dlszą eksplotcją silnik. WAŻNE: Podczs stosowni benzyny, któr zwier lub może zwierć metnol lub etnol, nleży koniecznie zwiększyć częstotliwość kontroli pod kątem wycieków i zjwisk nietypowych. pol 17

26 PALIWO I OLEJ WAŻNE: W przypdku eksplotowni silnik Mercury Mrine z benzyną zwierjącą metnol lub etnol nleży unikć przechowywni benzyny w zbiorniku pliw przez dłuższy czs. Pojzdy zwykle zużywją pliwo z domieszkmi, znim tkie pliwo zdąży zbsorbowć n tyle dużo wilgoci, by spowodowć problemy; łodzie ntomist często pozostją nieużywne wystrczjąco długo, by fzy pliw zdążyły się rozdzielić. W czsie mgzynowni może dochodzić do korozji wewnętrznej, jeśli lkohol zmyje ochronny film olejowy z wewnętrznych części. Zlecny olej Zlecny olej Premium 2-Cycle TC-W3 Outbord Olej WAŻNE: Olej musi być certyfikowny przez NMMA - olej TC-W3 2-Cycle. Dl tego silnik zlecny jest olej Mercury lub Quicksilver Premium TC-W3 2-Cycle. Dl zpewnieni dodtkowej ochrony i smrowni zlecny jest olej Mercury lub Quicksilver Premium Plus TC-W3 2-Cycle. Jeśli olej Mercury lub Quicksilver dl silników zewnętrznych nie jest dostępny, możn go zstąpić innym mrkowym dwucyklowym olejem certyfikownym przez NMMA jko TC-W3. Stosowni oleju niskiej jkości może spowodowć powżne uszkodzenie silnik. Wymgni dotyczące pliw podczs docierni silnik Podczs docierni silnik nie nleży stosowć wstępnie wymiesznej miesznki benzyny i oleju. Silnik utomtycznie pobier dodtkową ilość oleju podczs rozruchu. Podczs docierni, tkże późniejszej eksplotcji, nleży zsilć silnik czystą benzyną zlecnego gtunku. Ochron przez zblokowniem przepływu pliw WAŻNE: Części montowne w ukłdzie zsilni pliwem (filtry, złączki, zwory, itp.) mogą ogrniczć przepływ pliw. Może to powodowć gśnięcie silnik n niskich obrotch i/lub powodowć niskokloryczność pliw n wysokich obrotch, stwrzjąc niebezpieczeństwo uszkodzeń. Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Wymgne dl silników zburtowych n sprzedż, sprzednych lub oferownych w sprzedży n terenie USA. Agencj Ochrony Środowisk (EPA) wymg, by kżdy silnik zburtowy wyprodukowny po 1 styczni 2009 r. był wyposżony w główny przewód pliwowy o niskim stopniu przesiąkni, łączący zbiornik pliw z silnikiem zburtowym. Przewód o niskim stopniu przesiąkni USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekrczjący 15/gm²/24 godz. z pliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód pliwowy do zstosowni w łodzich. Npełninie zdlnego zbiornik oleju Wykręcić korek wlewu i npełnić olejem podnego rodzju. Pojemność zbiornik oleju wynosi 11,5 l (3 gl.). Ponownie złożyć korek wlewu i mocno dokręcić. 18 pol

27 PALIWO I OLEJ WAŻNE: Nleży zwsze sprwdzić, czy korki wlewu oleju są mocno dokręcone. Przedostnie się powietrz przez nieszczelność uniemożliwi dopływ oleju do silnik Npełninie zbiornik oleju zmocownego n silniku UWAGA: Npełninie tego zbiornik jest niezbędne tylko w sytucji spdku poziomu oleju i ktywcji systemu ostrzegjącego o niskim poziomie oleju. 1. Zdjąć górną pokrywę silnik. 2. Poluzowć korek wlewu zbiornik oleju silnikowego. Uruchomić silnik i odczekć, ż powietrze zostnie usunięte z zpsowego zbiornik oleju, zbiornik zostnie npełniony olejem ż do punktu przepełnieni. 3. Ponownie wkręcić korek wlewu. Ztrzymć silnik i ponownie złożyć górną pokrywę Npełninie zbiornik pliw! OSTRZEŻENIE Zplenie się lub wybuch benzyny grozi klectwem lub śmiercią. Zchowć ostrożność podczs tnkowni pliw. Nleży zwsze wyłączć silnik; nie wolno plić ppierosów ni dopuszczć do obecności iskier lub płomieni w pobliżu miejsc npełnini zbiorników pliw. Zbiorniki pliw nleży npełnić n otwrtej przestrzeni, z dl od źródeł ciepł, iskier i otwrtego ogni. Aby npełnić zbiorniki przenośne, nleży zdjąć je z łodzi. Przed npełniniem zbiorników pliw nleży zwsze ztrzymć silnik. Nie wolno npełnić zbiorników pliw do pełn. Nleży pozostwić przestrzeń równą około 10% pojemności zbiornik nienpełnioną. Pliwo zwiększ swą objętość wrz ze wzrostem tempertury i w przypdku cłkowitego npełnieni zbiornik może wyciec pod dziłniem ciśnieni. pol 19

28 FUNKCJE I ELEMENTY STEROWANIA Elementy zdlnego sterowni Łódź może być wyposżon w jedno z pokznych n rysunku zdlnych urządzeń sterujących Mercury Precision lub Quicksilver. Jeżeli w skłd wyposżeni nie wchodzą tkie urządzeni do sterowni zdlnego, nleży skontktowć się ze swoim delerem, w celu uzyskni opisu ustwień i dziłni urządzeń sterowni zdlnego. c c c f b h g b i i e d d e f g f b - c - d - e - f - g - h - i - Rączk sterując do przodu, jłowy, wsteczny Dźwigni zwlnijąc biegu jłowego. Przełącznik trymowni/odchylni (jeżeli znjduje się n wyposżeniu) Sprwdzić w Ustwieni i urządzeni kontrolne mechniczne trymownie i odchylnie Wyłącznik ściągcz linowego Sprwdzić w Informcje ogólne Wyłącznik ściągcz linowego Ściągcz linowy sprwdzić w Informcje ogólne Wyłącznik ściągcz linowego Regulcj trci przepustnicy by ustwić urządzeni sterujące konsoli, nleży zdjąć pokrywę Kluczyk zpłonu pozycj OFF", ON", START" Szybk dźwigni biegu jłowego - Sprwdzić w Obsług Włączenie silnik Przycisk wyłącznie do obsługi przepustnicy Sprwdzić w Obsług Włączenie silnik 20 pol

29 FUNKCJE I ELEMENTY STEROWANIA System ostrzegwczy System ostrzegwczy silnik zburtowego obejmuje ostrzegwcze urządzenie sygnlizcyjne znjdujące się wewnątrz łodzi. Ostrzegwczy sygnliztor dźwiękowy może być umieszczony wewnątrz urządzeni zdlnego sterowni lub podłączony do stcyjki zpłonu. b b - Sygnliztor dźwiękowy umieszczony wewnątrz urządzeni zdlnego sterowni Sygnliztor dźwiękowy połączony ze stcyjką zpłonu DŹWIĘKOWE SYGNAŁY OSTRZEGAWCZE Po umieszczeniu kluczyk w pozycji ON" (włączony) sygnł dźwiękowy włączy się n chwilę, informując sterującego o prwidłowym dziłniu sygnliztor dźwiękowego. Sygnliztor dźwiękowy wyd dźwięk ciągły lub przerywne krótkie dźwięki. Będzie to dl sterującego stnowiło informcję, któr pozwoli mu n zidentyfikownie poniżej przedstwionych sytucji. Rysunki ilustrujące poszczególne funkcje silnik i dodtkowe dne dotyczące silnik możn znleźć w:informcje o produkcie SmrtCrft w dlszej części. Ostrzegwczy sygnliztor dźwiękowy Funkcj Dźwięk Opis Uruchomienie Prc n rezerwie oleju Wod w pliwie Nieprwidłowe dziłnie systemu chłodzącego Pojedynczy sygnł Cztery sygnły co 2 minuty Cztery sygnły co 2 minuty Sygnł ciągły Normlny test systemu Niski poziom oleju w zbiorniku zmocownym n silniku. Npełnić zbiornik oleju zmontowny n silniku olejem ze zbiornik zdlnego. Ptrz Pliwo i olej. Zwrtość w wody w filtrze wydzieljącym wodę z pliw osiągnęł poziom mksymlny. Wodę z filtru możn usunąć. Ptrz Konserwcj - ukłd pliwowy, by uzyskć informcje dotyczące wyjmowni filtr. System zbezpieczeni silnik jest ktywny. Wrtość grniczn mocy silnik zleży od stopni przegrzni. Nleży przestwić silnik zewnętrzny n bieg jłowy i sprwdzić, czy z otworu wskźnik pompy wodnej wypływ ciągły strumień wody. Jeżeli z otworu wskźnik pompy wodnej nie wypływ wod lub jej strumień jest przerywny, nleży wyłączyć silnik i sprwdzić, czy otwory wlotowe wody chłodzącej nie są zblokowne. Przed wprowdzeniem silnik n wysokie obroty konieczne jest ZRESETOWANIE systemu zbezpieczeń. Resetownie systemu wykonuje się, przesuwjąc dźwignię przepustnicy z powrotem w pozycję biegu jłowego. pol 21

30 FUNKCJE I ELEMENTY STEROWANIA Ostrzegwczy sygnliztor dźwiękowy Funkcj Dźwięk Opis Poziom oleju krytycznie niski Uszkodzenie pompy oleju Ndmierne obroty silnik Czujnik poz zkresem Sygnł ciągły Sygnł ciągły Sygnł ciągły Sygnł ciągły Sygnł przerywny SYSTEM ZABEZPIECZENIA SILNIKA System zbezpieczeni silnik jest ktywny. Moc zostnie obniżon. Poziom oleju w zbiorniku zmocownym n silniku jest krytycznie niski. Npełnić zbiornik oleju zmontowny n silniku olejem ze zbiornik zdlnego. System zbezpieczeni silnik jest ktywny. Moc zostnie obniżon. Sygnliztor dźwiękowy włącz się, gdy tylko istnieje niebezpieczeństwo, że ukłd elektryczny pompy oleju przestnie dziłć prwidłowo. Olej smrowy nie jest dostrczny do silnik. Ostrzegwczy sygnliztor dźwiękowy włącz się zwsze, kiedy prędkość obrotów silnik przekrcz mksymlny dopuszczlny poziom. System ogrniczy prędkość silnik do wrtości znjdującej się w zkresie dopuszczlnym. Ndmiern prędkość obrotów silnik wskzuje n potrzebę nprwy. Ndmiern prędkość mogł być spowodown niewłściwą podziłką śruby npędowej, wysokością silnik, kątem trymu, itd. System zbezpieczeni silnik jest ktywny. Moc zostnie obniżon. System zbezpieczeni silnik monitoruje czujniki njwżniejszych czynności silnik, co pozwl n wczesne wykrywnie problemów w prcy silnik. System zreguje n problem w prcy silnik, wydjąc ciągły sygnł dźwiękowy i/lub zmniejszjąc moc silnik, co zpewni jego ochronę. Jeżeli system zbezpieczeni silnik jest ktywny, nleży zredukowć prędkość n przepustnicy. Sygnliztor dźwiękowy wyłączy się, kiedy prędkość n przepustnicy będzie mieścić się w zkresie dopuszczlnych wrtości. Nleży skonsultowć problem z delerem. INFORMACJE O PRODUKCIE SMARTCRAFT Dl tego silnik zburtowego możn dokupić pkiet przyrządów Mercury SmrtCrft. Pkiet przyrządów pokzuje m.in. obroty silnik, temperturę chłodziw, npięcie kumultor, zużycie pliw i czs prcy silnik. Pkiet przyrządów SmrtCrft może być również wykorzystny do dignostyki zbezpieczeni silnik. Pkiet przyrządów pokże krytyczne wrtości dnych informujących o wdliwej prcy silnik orz potencjlnych problemch. 22 pol

31 FUNKCJE I ELEMENTY STEROWANIA Wspomgnie trymowni i odchylni silnik Łódź jest wyposżon w ukłd sterowni trymowniem / odchylniem zwny wspomgniem trymowni ( Power Trim"). Umożliwi on regulcję położeni silnik zburtowego w łtwy sposób, z pośrednictwem przycisku trymowni. Trymownie polegjące n zbliżniu silnik do pwęży łodzi jest zwne trymowniem do wewnątrz lub n dół. Trymownie polegjące n oddlniu silnik od pwęży łodzi jest zwne trymowniem n zewnątrz lub w górę. Pod pojęciem trymowni rozumie się regulcję położeni silnik w zkresie pierwszych 20 odchyłu. W tym zkresie dokonuje się regulcji n wodzie. Terminu odchylnie" używ się zwykle, gdy mow o regulcji położeni silnik zburtowego wynurzonego z wody. Odchylenie silnik (wynurzenie go z wody) jest możliwe po jego wyłączeniu. Pondto n niskich obrotch biegu jłowego istnieje możliwość odchyleni silnik do pozycji przekrczjącej mksymlny kąt trymowni, by umożliwić, n przykłd, pływnie po płytkiej wodzie. - b - c - Przełącznik trymowni Zkres odchylni Zkres trymowni b c TRYMOWANIE W UKŁADZIE ZE WSPOMAGANIEM W przypdku większości łodzi regulcj trymu pośrodku zkresu dje zdowljące rezultty. Aby jednk w pełni wykorzystć zlety funkcji trymowni, w niektórych okolicznościch możn wyregulowć trym, ustwijąc silnik w skrjnej pozycji. Wrz z korzystnym wzrostem osiągów pociąg to jednk z sobą zwiększoną odpowiedzilność ciążącą n sterniku, dltego nleży pmiętć o ewentulnych zgrożenich. Njistotniejsze niebezpieczeństwo jest związne ze ściągniem przy przyspieszniu lub ściągniem n jedną stronę, odczuwlnym n kole sterowym lub rączce rumpl. Ściągnie przy przyspieszniu wynik z ustwieni silnik w tki sposób, że oś włu śruby npędowej jest nierównoległ do powierzchni wody.! OSTRZEŻENIE Ustwienie zbyt młego lub zbyt dużego trymu silnik zburtowego może powodowć odczuwnie ściągni n kole sterowym lub uchwycie rumpl i utrtę kontroli nd łodzią. Jeśli ustwiono zbyt duży lub zbyt mły trym, utrzymywć kontrolę nd łodzią. Nleży uwżnie przenlizowć podne poniżej informcje. 1. Trymownie do wewnątrz lub n dół może spowodowć: Opuszczenie dziobu Szybszy ślizg łodzi, zwłszcz jeżeli znjduje się n niej ciężki łdunek lub przy dużym obciążeniu rufy Ogólną poprwę zchowni łodzi n wzburzonej wodzie Wzmocnienie efektu ściągni przy przyspieszniu lub ściągni n prwo (przy typowej śrubie npędowej obrcjącej się w prwo) W niektórych łodzich może nwet spowodowć obniżenie dziobu do punktu, przy którym pruje on fle przy ślizgu po powierzchni wody. Przy próbie wykonni skrętu lub npotkniu dużej fli może to spowodowć nieoczekiwny zwrot w prwo lub lewo (zwny sterowniem dziobowym lub przesterowniem). pol 23

32 FUNKCJE I ELEMENTY STEROWANIA! OSTRZEŻENIE Pływnie łodzią z dużą prędkością przy zbyt nisko wytrymownym silniku zburtowym może powodowć zbyt intensywne sterowni dziobowe i utrtę przez sterującego kontroli nd łodzią. Złożyć sworzeń blokdy trymu w położeniu, które zpobiegnie ndmiernemu wytrymowniu silnik w dół i pozwoli n sterownie łodzią w bezpieczny sposób. W pewnych okolicznościch włściciel może zdecydowć o zmniejszeniu trymu do wewnątrz. Uzyskuje się to, zkłdjąc przetyczkę ze stli nierdzewnej zmówioną u deler w odpowiedni otwór regulcyjny w obejmie pwęży. Dostrczoną śrubę ze zwykłej stli możn do tego celu użyć wyłącznie chwilowo. 2. Trymownie n zewnątrz lub w górę może spowodowć: Uniesienie dziobu wysoko pond lustro wody Ogólne zwiększenie prędkości mksymlnej Zwiększenie prześwitu nd znurzonymi obiektmi lub płytkim dnem Wzmocnienie efektu ściągni przy przyspieszniu lub ściągni n lewo (przy typowej śrubie npędowej obrcjącej się w prwo) Może to nwet spowodowć glopownie (skknie po powierzchni wody) lub zsysnie powietrz między łoptki śruby npędowej Przegrzewnie się silnik w przypdku wynurzeni otworów wlotowych pond lustro wody CZYNNOŚCI ZWIĄZANE Z ODCHYLANIEM SILNIKA Aby przystąpić do odchylni silnik zburtowego, nleży wyłączyć silnik i ncisnąć do pozycji uniesionej przycisk trymowni/odchylni lub pomocniczy przycisk odchylni. Silnik będzie odchylł się w górę, dopóki przycisk nie zostnie zwolniony lub silnik nie osiągnie położeni krńcowego. 1. Złączyć podpórkę odchylni, obrcjąc pokrętło tk, by unieść podpórkę w górę. 2. Opuścić silnik zburtowy n podpórkę. 3. Aby wyjąć podpórkę, nleży unieść silnik zburtowy z podpórki i opuścić podpórkę. Opuścić silnik. - b - Podpórk odchylni Uchwyt b RĘCZNE ODCHYLANIE Jeśli nie jest możliwe odchylenie silnik z pomocą przycisku wspomgni trymowni/odchylni, możn odchylić silnik ręcznie. UWAGA: Zkręcenie zworu odchylni ręcznego przed przystąpieniem do uruchmini silnik jest konieczne, by zpobiec podniesieniu się silnik podczs prcy n biegu wstecznym. 24 pol

33 FUNKCJE I ELEMENTY STEROWANIA Przekręcić zwór odchylni ręcznego o trzy obroty w kierunku przeciwnym do ruchu wskzówek zegr. Umożliwi to ręczne odchylenie silnik zburtowego. Odchylić silnik w żądną pozycję i zkręcić zwór odchylni ręcznego PRZEŁĄCZNIK ODCHYŁU POMOCNICZEGO Przełącznik odchyłu pomocniczego może posłużyć do odchyleni silnik ku dołowi lub górze z pomocą mechnicznego ukłdu wywżni. - Pomocniczy przełącznik odchyłu PŁYWANIE PO PŁYTKIEJ WODZIE Podczs pływni n płytkiej wodzie, by uniknąć uderzni łodzią o dno, silnik zburtowy możn odchylić pod kątem większym niż mksymlny kąt trymowni. 1. Obroty nleży obniżyć poniżej 2000 obr./min. 2. Odchylić silnik w kierunku ku górze. Upewnić się, że wszystkie otwory wlotowe wody są przez cły czs znurzone. 3. Silnik powinien cły czs prcowć n niskich obrotch. Jeżeli obroty silnik przekrczją 2000 obr./ min., silnik utomtycznie powróci do punktu mksymlnego kąt trymowni. pol 25

34 List kontroln przed uruchomieniem Opertor musi być zznjomiony z procedurmi bezpiecznej nwigcji, sterowni i obsługi łodzi. Dl kżdej osoby n łodzi nleży przygotowć łtwo dostępny, testowny sprzęt unoszący n powierzchni wody w odpowiednim rozmirze. Jest to prwnie zbronione. N łodzi musi znjdowć się koło rtunkowe lub boj przystosown do rzucni osobie znjdującej się w wodzie. Sprwdzić mksymlną łdowność łodzi. Informcje zwier plkietk z dnymi o łdowności. Sprwdzić ukłd zsilni pliwem. PODRĘCZNIK Sprwdzić ukłd zsilni olejem (ukłd wtrysku oleju). Psżerowie i łdunek n łodzi powinni być rozlokowni tk, by ich ciężr był rozłożony równomiernie, kżdy psżer zjmowł odpowiednie miejsce. Nleży powidomić kogoś o kierunku wyprwy i szcownym czsie powrotu. Sterownie łodzią pod wpływem lkoholu lub środków odurzjących stnowi nruszenie prw. Nleży zznjomić się z terenem wodnym i lądowym, obecnością pływów, prądów, mielizn, skł i innych niebezpieczeństw. Wykonć czynności znjdujące się n liście Konserwcj Hrmonogrm przeglądów i konserwcji. Eksplotcj w temperturch ujemnych Podczs prcy silnik lub cumowniu w temperturch zmrzni lub zbliżonych nleży opuścić silnik tk, by skrzynk biegów był zwsze znurzon. Zpobiegnie to zmrzniu wody w skrzynce biegów i ewentulnym uszkodzeniom pompy wodnej i innych części silnik. Jeżeli przewiduje się tworzenie się lodu n powierzchni wody nleży zdjąć silnik i wylć cłą znjdującą się w nim wodę. Zmrznięcie lustr wody wewnątrz obudowy włu npędowego silnik spowoduje zblokownie dopływu wody do silnik, co może spowodowć jego uszkodzenie. Eksplotcj w wodzie słonej lub znieczyszczonej Wypłukć wodą słodką wewnętrzny obieg wody w silniku zewnętrznym po kżdym użyciu łodzi w wodzie słonej lub znieczyszczonej. Zpobiegnie to gromdzeniu się osdu wskutek ztkni wewnętrznych obiegów wody. Zob. Konserwcj Płuknie systemu chłodzeni. Jeżeli łódź jest zcumown, zwsze nleży odchylić silnik tk, by skrzynk biegów znjdowł się powyżej lustr wody. Po kżdym użyciu przemyć słodką wodą silnik z zewnątrz i opłukć otwór wylotowy ukłdu wydechowego śruby npędowej orz skrzynkę biegów. Rz n miesiąc spryskć wszystkie zewnętrzne powierzchnie metlowe ntykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Gurd. Nie nleży stosowć tych środków n nody kontroli korozji, poniewż zmniejszyłoby to skuteczność dziłni nod. Eksplotcj w kwench wysokogórskich Silnik chrkteryzuje się utomtyczną kompenscją mocy w przypdku zmin wysokości. Zróżnicown podziłk śruby npędowej może pomóc w ogrniczeniu spdku wydjności spowodownego obniżoną zwrtością tlenu w powietrzu. Nleży skontktowć się z delerem. 26 pol

35 PODRĘCZNIK Ustwinie kąt trymu podczs prcy n biegu jłowym Otwór wydechowy silnik zburtowego może zostć znurzony w przypdku ustwieni trymu cłkowicie do wewnątrz podczs prcy n biegu jłowym. Może to spowodowć ogrniczenie swobodnego uwlnini splin, nierówną prcę n biegu jłowym, ndmierne dymienie i znieczyszczenie świec zpłonowych. W tkiej sytucji nleży ustwić trym silnik w górę, ż do wynurzeni otworu wydechowego z wody. Silnik zburtowy nleży opuścić przed rozpoczęciem przyspieszni z pozycji nieruchomej lub z biegu jłowego Procedur docierni silnik WAŻNE: Niezstosownie się do procedur docierni może spowodowć zmniejszenie wydjności prcy silnik orz prowdzić do uszkodzeń silnik. Zwsze nleży wypełnić procedury docierni silnik. MIESZANINA BENZYNY Z OLEJEM DO DOCIERANIA SILNIKA podczs docierni silnik nie nleży stosowć wstępnie wymiesznej miesznki benzyny i oleju. Olej z ukłdu wtrysku oleju zpewni wystrczjące smrownie podczs docierni. PROCEDURA DOCIERANIA SILNIKA 1. W ciągu pierwszej godziny prcy nleży pozostwić silnik do rozgrzni n 30 do 60 sekund.. Uruchomić silnik z ustwieniem zmiennego przepływu w przepustnicy, tk by przez większość czsu obroty wynosiły od 3000 do 4500 obr./min. lub stopień otwrci przepustnicy wynosił 3/4. b. Zmienić obroty silnik co około dwie minuty, unikjąc ciągłej prcy n biegu jłowym przez czs dłuższy niż dziesięć minut. Krótkie okresy prcy przy cłkowicie otwrtej przepustnicy, trwjące do dziesięciu sekund, są dopuszczlne. c. Podczs prcy silnik unikć trymowni go n zewnątrz (w górę) poz pozycję pionową. UWAGA: Odpowiedzilność z bezpieczeństwo jzdy spoczyw n sterującym. Nieprwidłowy kąt trymu silnik przy zncznych prędkościch może stwrzć niebezpieczeństwo i trudności w sterowniu. Celem określeni kąt trymu jest prwidłowe dociążenie silnik. 2. Przez kolejne trzy godziny prcy zmienić obroty silnik co dziesięć minut. Uruchomienie silnik Przed uruchomieniem silnik nleży zpoznć się z listą kontrolną czynności przed uruchomieniem, specjlną instrukcją obsługi orz procedurą docierni silnik opisną w rozdzile Obsług. pol 27

36 PODRĘCZNIK UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lub inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. 1. Opuścić silnik zburtowy do pionowej pozycji roboczej. Nleży upewnić się, że otwory wlotowe wody chłodzącej są znurzone Jeżeli łódź wyposżon jest w zbiornik pliw z odpowietrzniem ręcznym, odkręcić wkręt odpowietrzjący zbiornik pliw (w korku wlewu pliw) Ustwić zbiornik pompki zstrzykowej w tki sposób, by strzłk znjdując się z boku zbiornik był skierown do góry. Kilkkrotnie ścisnąć zbiornik pompki zstrzykowej przewodu pliwowego, ż stnie się twrdy Ustwić wyłącznik ściągcz linowego w pozycji RUN". Zob. Informcje ogólne Wyłącznik ściągcz linowego pol

37 PODRĘCZNIK 5. Ustwić dźwignię zminy biegów w położeniu neutrlnym ( N"). N W przypdku pierwszego uruchomieni nowego silnik lub jeśli pliwo skończyło się lub zostło spuszczone, ukłd pliwowy nleży npełnić zgodnie z nstępującymi informcjmi:. Ścisnąć zbiorniczek pompki zstrzykowej przewodu pliwowego, ż stnie się twrdy. b. Przekręcić kluczyk zpłonu do pozycji ON" (Włączony) i przytrzymć przez trzy sekundy. Powoduje to włączenie elektrycznej pompy pliw. c. Przekręcić kluczyk zpłonu z powrotem do pozycji OFF" (Wyłączony) i ponownie ścisnąć zbiorniczek pompki, ż stnie się twrdy. Ponownie przekręcić kluczyk zpłonu do pozycji ON" i przytrzymć przez trzy sekundy. Kontynuowć wykonywnie tych czynności, dopóki zbiorniczek pompki zstrzykowej nie stnie się twrdy. 7. Do rozruchu nie używć funkcji przepustnicy n pilocie Przekręcić kluczyk zpłonu do pozycji START". Zwolnić kluczyk po uruchomieniu silnik. Jeżeli po 10 sekundch silnik nie uruchomi się, przekręcić kluczyk do pozycji OFF", odczekć jedną sekundę i spróbowć ponownie UWAGA: Elektroniczny ukłd rozrusznik utomtycznie zsil silnik dodtkowym pliwem (tzw. ssnie) i zwiększ obroty biegu jłowego n czs rozruchu. 9. Po uruchomieniu silnik nleży sprwdzić, czy z otworu wskźnik pompy wodnej wypływ ciągły strumień wody. pol 29

38 PODRĘCZNIK WAŻNE: Jeżeli z otworu wskźnik pompy wodnej nie wypływ wod, nleży wyłączyć silnik i sprwdzić, czy otwory wlotowe wody chłodzącej nie są zblokowne. Brk przeszkód może wskzywć n wrię pompy wodnej lub ztory w ukłdzie chłodzeni. Tkie wrunki spowodują przegrznie silnik. W tkim wypdku nleży zwrócić się do sprzedwcy z prośbą o sprwdzenie stnu silnik zburtowego. Prc przegrznego silnik spowoduje jego uszkodzenie Zmin biegów WAŻNE: Postępowć zgodnie z poniższymi wskzówkmi: Biegi wolno zmienić tylko wtedy, gdy silnik prcuje n obrotch jłowych. Nie włączć biegu wstecznego, gdy silnik nie jest uruchomiony. Silnik zburtowy łodzi m trzy biegi: do przodu (F), jłowy (N) i wsteczny (R). Przy zminie biegów zwsze nleży ztrzymć dźwignię w pozycji jłowej i pozwolić n powrót silnik do obrotów jłowych. Biegi nleży zmienić zwsze zdecydownym ruchem. Po zminie biegu, przesunąć do przodu dźwignię zdlnego sterowni, by zwiększyć prędkość. F N R Ztrzymywnie silnik Zmniejszyć prędkość silnik i przestwić bieg n jłowy. Przekręcić kluczyk zpłonu do pozycji OFF" pol

39 Konserwcj silnik zewnętrznego W celu utrzymni silnik zburtowego w jk njlepszym stnie, nleży okresowo go sprwdzć i wykonywć czynności konserwcyjne opisne w Hrmonogrm przeglądów i konserwcji. Zlec się przeprowdznie odpowiedniej konserwcji w celu zpewnieni bezpieczeństw sobie i psżerom orz utrzymni niezwodności dziłni. Czynności konserwcyjne nleży odnotowywć w Dzienniku konserwcji n końcu niniejszej książki. Nleży zchowć wszelkie pokwitowni zleceni wykonni konserwcji orz rchunki. DOBÓR CZĘŚCI ZAMIENNYCH DO SILNIKA ZEWNĘTRZNEGO Zlec się używnie oryginlnych części zmiennych Mercury Precision lub Quicksilver orz oryginlnych smrów. Przepisy gencji EPA KONSERWACJA Wszystkie nowe silniki zburtowe produkowne przez firmę Mercury Mrine w Stnch Zjednoczonych uzyskły test Agencji Ochrony Środowisk (Environmentl Protection Agency, EPA) poświdczjący ich zgodność z przepismi dotyczącymi emisji znieczyszczeń przez nowe silniki zburtowe. Wżność tego testu jest uzleżnion od wprowdzeni pewnych korekt w normch zkłdowych. Dltego konieczne jest ścisłe przestrzegnie procedur zkłdowych podczs obsługi serwisowej i nprw, zś gdy tylko jest to wykonlne w prktyce, nleży dążyć do przywróceni oryginlnej konstrukcji silnik. Konserwcje, wyminy i nprwy urządzeń i systemów kontrolujących emisję znieczyszczeń mogą być wykonywne przez dowolny zkłd nprwy silników do łodzi z zpłonem iskrowym lub osobę fizyczną. Emisje znieczyszczeń wg norm Amerykńskiej Agencji Ochrony Środowisk (EPA) ETYKIETA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ Etykiet certyfikcji emisji znieczyszczeń, pokzując poziomy emisji znieczyszczeń orz specyfikcje silnik związne bezpośrednio z emisją znieczyszczeń, jest umieszczn n silniku z dniem jego produkcji. b c d e - b - c - d - e - f - g - h - i - IDLE SPEED: hp TIMING (IN DEGREES): Stndrd sprk plug: Suppressor sprk plug: GAP : cc EMISSION CONTROL INFORMATION This engine conforms to model yer EPA regultions for Mrine SI engines. Refer to Owner's Mnul for required mintennce. Vlve Clernce (Cold) mm Intke Exhust FAMILY: FEL: g/kw h Prędkość n biegu jłowym Moc silnik wyrżon w konich mechnicznych Specyfikcj czsu ustwieni rozrządu Zlecn świec zpłonow i otwór świecy Luz zworowy (jeśli dotyczy) Numer rodziny silników Mksymln wrtość emisji znieczyszczeń dl rodziny silników Objętość skokow cylindr Dt produkcji f g h i pol 31

40 OBOWIĄZKI WŁAŚCICIELA Włściciel/użytkownik m obowiązek przeprowdzni rutynowych konserwcji silnik w celu utrzymni poziomów emisji znieczyszczeń silnik odpowidjących zlecnym normom. Włściciel/użytkownik nie może modyfikowć silnik w jkikolwiek sposób, który zmieniłby moc silnik lub spowodowłby, że poziomy emisji znieczyszczeń przekroczyłyby ustlone wcześniej fbrycznie wrtości. Hrmonogrm przeglądów i konserwcji KONTROLE CODZIENNE Sprwdzenie poziomu oleju w silniku Sprwdzenie wyłącznik ściągcz linowego Przegląd ukłdu pliwowego pod kątem nieszczelności Przegląd silnik zburtowego pod kątem przymocowni do pwęży Sprwdzenie elementów łączących ukłdu sterowego Sprwdzenie, czy śrub npędow obrc się Przegląd złączy ukłdu wspomgni steru i węży pod kątem wycieków lub oznk uszkodzeni Sprwdzenie poziomu oleju pompy wspomgni steru, jeśli jest w wyposżeniu PO KAŻDYM UŻYTKOWANIU Zmycie zewnętrznej powierzchni pompy strugowodnej słodką wodą Płuknie ukłdu chłodzeni silnik zburtowego po użyciu łodzi w wodzie słonej lub znieczyszczonej CO ROK LUB 100 GODZIN Nsmrownie silnik, jeśli jest wymgne Wymin oleju silnikowego i filtr, jeśli są n wyposżeniu Przegląd termosttu pod kątem korozji i sprężyn pod kątem pęknięć Dodnie produktu Quickleen do zbiornik pliw (rz w roku) Nłożenie środk zpobiegjącego zcierniu n gwinty świec zpłonowych Dolnie wyznczonego oleju przekłdniowego Przegląd nod kontroli korozji Wymontownie kork n górnej stronie pompy cyrkulcyjnej Smrownie wypustów włu npędowego obowiązek deler Smrownie wypustów śruby npędowej obowiązek deler Sprwdzenie dokręceni wszystkich elementów mocujących obowiązek deler Sprwdzenie momentu dokręceni osprzętu mocującego silnik zburtowego obowiązek deler Sprwdzenie stnu kumultor i połączeń przewodów obowiązek deler CO TRZY LATA LUB 300 GODZIN Wymin świec zpłonowych KONSERWACJA Wymin wirnik pompy wodnej obowiązek deler Sprwdzenie styków z włókn węglowego obowiązek deler Sprwdzenie złączy wiązki przewodów obowiązek deler Sprwdzenie regulcji linki pilot, jeśli dotyczy obowiązek deler Wymin wysokociśnieniowego filtr pliw obowiązek deler Wymin psk npędowego kcesoriów obowiązek deler Sprwdzenie poziomu oleju w ukłdzie wspomgni trymowni obowiązek deler 32 pol

41 KONSERWACJA Przegląd mocowń silnik obowiązek deler Płuknie ukłdu chłodzeni Po kżdym użyciu łodzi w wodzie słonej, znieczyszczonej lub mulistej nleży przepłukć wewnętrzne knły silnik zburtowego wodą słodką. Pomoże to zpobiec ztykniu się wewnętrznych knłów wodnych wskutek gromdzeni się osdu. UWAGA: Podczs płukni ukłdu chłodzeni silnik może być ztrzymny lub może prcowć n biegu jłowym. Nie nleży płukć silnik wodą pod ciśnieniem przekrczjącym 310,26 kp (45 psi). 1. Wyjąć korek ze złączki w dolnej pokrywie Przymocowć wąż wodny do złączki. Otworzyć strumień wody i płukć przez 3 do 5 minut Zdejmownie i montż górnej pokrywy DEMONTAŻ 1. Wyciągnąć blokdę pokrywy przedniej Unieść przód pokrywy, by uwolnić przednią blokdę i popchnąć do tyłu, zwlnijąc tylne zczepy. 3. Unieść i zdjąć górn pokrywę. MONTAŻ 1. Opuścić górną pokrywę n silnik. 2. Przesunąć nprzeciw tylnych miejsc n zczepy. Po zczepieniu przesunąć pokrywę do przodu i popchnąć w dół jej przednią część. 3. Ncisnąć blokdę w celu zmocowni pokrywy. pol 33

42 Konserwcj elementów zewnętrznych Silnik jest pokryty trwłą wyplną emlią. Czyścić i woskowć używjąc środków do czyszczeni i woskowni łodzi. Ukłd pliwowy! OSTRZEŻENIE Pliwo jest plne i wybuchowe. Upewnić się, że zpłon jest wyłączony, ściągcz linowy ustwiony tk, by nie możn było uruchomić silnik. Podczs serwisowni w otoczeniu silnik nie plić, nie dopuszczć do powstwni iskier i unikć otwrtego ogni. W obszrze roboczym powinn być dobr wentylcj; unikć wdychni oprów przez dłuższy czs. Przed podjęciem próby uruchomieni silnik zwsze sprwdzć, czy nie m wycieków i niezwłocznie wycierć rozlne pliwo. Przed wykonniem nprwy lub przeglądu jkiejkolwiek części ukłdu pliwowego nleży wyłączyć silnik i odłączyć kumultor. Wypuścić pliwo z ukłdu pliwowego. Pliwo nleży zbierć i przechowywć w testownym zbiorniku. Ntychmist wycierć rozlne pliwo. Mterił użyty do zebrni rozlnego pliw wyrzucć do odpowiedniego zbiornik. Jkiekolwiek nprwy dokonywne n ukłdzie pliwowym nleży przeprowdzć w pomieszczenich o dobrej wentylcji. Po skończonej prcy nleży sprwdzić, czy nie m oznk wycieku pliw. SPRAWDZANIE PRZEWODU PALIWOWEGO Nleży sprwdzić wzrokowo, czy przewód pliwowy i zbiorniczek pompki zstrzykowej nie są popękne, wybrzuszone, nie przeciekją, nie są stwrdniłe lub w inny sposób uszkodzone. Jeśli występuje jedno z powyższych, nleży wymienić przewód pliwowy lub zbiorniczek pompki zstrzykowej. FILTR ODWADNIANIA PALIWA KONSERWACJA UWAGA: System ostrzegwczy zostnie włączony w przypdku osiągnięci mksymlnego poziomu zwrtości wody w filtrze pliw. Ptrz Elementy sterujące system ostrzegwczy. Filtr odwdnicz pliw usuw wilgoć orz drobne cząstki z pliw. W przypdku wypełnieni filtr wodą możn ją usunąć. W rzie zblokowni filtru znieczyszczenimi nleży wymienić go n nowy. 1. Wyminę przeprowdz się w nstępujący sposób:. Przekręcić kluczyk zpłonu do pozycji OFF". b. Odłączyć przewód w dolnej części filtru c. Wyjąć filtr, odkręcjąc w kierunku przeciwnym do ruchu wskzówek zegr. Wyjąć filtr, spuszczjąc olej do odpowiedniego pojemnik. d. Nłożyć olej n pierścień uszczelnijący n filtrze. Wkręcić filtr i mocno dokręcić ręką. Podłączyć przewód do filtr. 34 pol

43 KONSERWACJA WAŻNE: Nleży sprwdzić wzrokowo, czy nie m wycieków pliw z filtr, ściskjąc zbiorniczek pompki zstrzykowej, ż do jego utwrdzeni i wtłczjąc pliwo do filtr. Elementy mocujące łączników drążk mechnizmu zwrotniczego WAŻNE: Drążek mechnizmu zwrotniczego, który łączy linkę sterową z silnikiem, musi być dołączony przy użyciu specjlnej śruby z łbem kołnierzowym ( " numer części ) orz nkrętek smozbezpieczjących z wkłdkmi nylonowymi ( c" i d", numer części ). Nkrętek zbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk.! OSTRZEŻENIE Zstosownie nieprwidłowych elementów mocujących lub nieprwidłowych procedur instlcji może skutkowć poluzowniem lub odłączeniem drążk mechnizmu zwrotniczego. Może to spowodowć ngłą, nieoczekiwną utrtę kontroli nd łodzią, w efekcie powżne obrżeni cił lub śmierć wskutek wyrzuceni psżerów z burtę. Nleży zwsze stosowć wymgne podzespoły i postępowć zgodnie z instrukcjmi orz procedurmi dokręcni. b c d Specjln śrub z łbem kołnierzowym ( ) b - Płsk podkłdk (2) c - Przeciwnkrętk z wkłdką nylonową ( ) d - Przeciwnkrętk z wkłdką nylonową ( ) Opis Nm funt x cl funt x stop Specjln śrub z łbem kołnierzowym Nkrętk smozbezpieczjąc z wkłdką nylonową d" Nkrętk zbezpieczjąc z wkłdką nylonową c" Dokręcić ż do pełnego osdzeni, nstępnie odkręcić o 1/4 obrotu Przymocowć drążek mechnizmu zwrotniczego do linki sterowej z pomocą dwu płskich podkłdek orz przeciwnkrętki smozbezpieczjącej z wkłdką nylonową. Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie odkręcić o 1/4 obrotu. Przymocowć drążek mechnizmu zwrotniczego do silnik z pomocą specjlnej śruby z łbem kołnierzowym orz śruby zbezpieczjącej z wkłdką nylonową. Njpierw nleży dokręcić śrubę, nstępnie nkrętkę zbezpieczjącą zgodnie ze specyfikcjmi. pol 35

44 KONSERWACJA Wymin bezpieczników WAŻNE: Zwsze nleży mieć przy sobie zpsowe bezpieczniki 5 i 20 A. Przewody instlcji elektrycznej n silniku zburtowym są chronione przed przeciążeniem z pomocą bezpieczników w obwodzie. Jeśli bezpiecznik przepli się, nleży zloklizowć i nprwić przyczynę przeciążeni. Jeśli przyczyn nie zostnie zloklizown, bezpiecznik może po rz kolejny ulec spleniu. Nleży otworzyć oprwkę bezpiecznik i spojrzeć n srebrną opskę wewnątrz bezpiecznik. Jeśli opsk jest pęknięt, nleży wymienić bezpiecznik. Bezpiecznik nleży wymienić n nowy o tkiej smej wrtości znmionowej. b c d f e b - c - d - e - f - Dobry bezpiecznik Przeplony bezpiecznik Obwód mgistrli dnych SmrtCrft bezpiecznik 5 A Akcesori bezpiecznik 20 A Obwód cewki zpłonowej bezpiecznik 20 A Elektryczn pomp pliw/zsilnie ECM/ukłd pompowni oleju - bezpiecznik 20 A Anod kontroli korozji Silnik zburtowy łodzi jest wyposżony w nody kontroli korozji rozmieszczone w kilku miejscch. Anod pomg w ochronie silnik przed korozją elektrochemiczną, któr niszczy powoli pokrywjący nodę metl, zmist metlowych elementów silnik. Kżdą nodę nleży poddwć okresowym przeglądom, zwłszcz w słonej wodzie, któr przyspiesz korozję. Aby silnik był stle chroniony przed korozją, nleży zwsze wymienić nodę znim cłkowicie skoroduje. Nie nleży mlowć ni nkłdć wrstwy ochronnej n nodę, poniewż zmniejszy to skuteczność dziłni nody. 36 pol

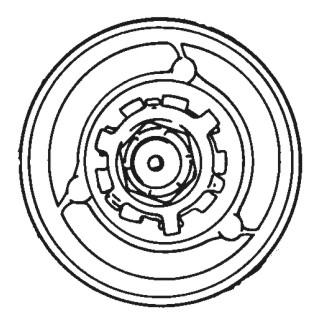

45 KONSERWACJA Skrzyni biegów jest zoptrzon w dwie nody do kontroli korozji, po jednej po kżdej stronie. Trzeci nod jest zinstlown w dolnej części zespołu obejmy pwęży. - b - Anody (2) po obu stronch skrzyni biegów Anod n zespole obejmy pwęży b Przegląd kumultor Akumultor nleży sprwdzć okresowo w celu zpewnieni odpowiedniej zdolności rozruchowej silnik. WAŻNE: Nleży zpoznć się z instrukcjmi dotyczącymi bezpieczeństw i konserwcji, które są dostrczne rzem z kumultorem. 1. Silnik nleży wyłączyć przed wykonniem jkichkolwiek opercji n kumultorze. 2. Zbezpieczyć kumultor przed poruszeniem. 3. Końcówki kbli kumultor powinny być czyste, ściśle przylegjące i odpowiednio zinstlowne. Dodtni do dodtniego, ujemny do ujemnego. 4. Akumultor powinien być wyposżony w osłon nieprzewodzącą prądu, któr pozwoli uniknąć przypdkowego zwrci zcisków kumultor. Wymin śruby npędowej! OSTRZEŻENIE Obrcjące się śruby npędowe mogą być przyczyną powżnych obrżeń lub śmierci. Nigdy nie uruchmić łodzi z zmontowną śrubą npędową n sucho", pond lustrem wody. Przed montżem lub zdjęciem śruby npędowej nleży ustwić zespół npędowy w położeniu neutrlnym i ktywowć przełącznik ściągcz linowego, by uniknąć uruchomieni silnik. Umieścić drewniny klocek pomiędzy łoptką tylnej śruby npędowej płytą ntywentylcyjną. 1. Ustwić dźwignię zminy biegów w położeniu neutrlnym (N). N WAŻNE: Punkt Przegląd i wymin świec zpłonowych zwier opis procedury wyminy przewodów świec zpłonowych. pol 37

46 KONSERWACJA 2. Zdjąć przewody ze świec zpłonowych, by uniemożliwić włączenie silnik Wyprostowć zgięte zczepy n elemencie ustljącym nkrętki śruby npędowej Umieścić drewniny klocek pomiędzy skrzynią biegów śrubą npędową, by ją unieruchomić i zdjąć jej nkrętkę Ściągnąć śrubę npędową z włu. Jeśli śrub npędow zkleszczył się n wle i nie możn jej zdjąć, nleży zlecić zdjęcie śruby utoryzownemu delerowi. 6. N wł npędowy nleży nnieść smr Extreme Grese Quicksilver lub Mercury Precision Lubricnts lbo 2-4-C z PTFE pol

47 KONSERWACJA Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Wł npędowy Q 1 Smr Extreme Grese Wł npędowy 8M WAŻNE: Aby nie dopuścić do korozji pisty śruby npędowej i jej zkleszczeni n wle npędowym (zwłszcz w wodzie słonej), zwsze nleży nnosić wrstwę zlecnego smru n cły wł npędowy w zlecnych odstępch czsu orz z kżdym rzem przy zdejmowniu śruby npędowej. 7. Śruby npędowe z pistą npędu Flo-Torq I nleży zinstlowć przednią podkłdkę oporową, śrubę npędową, podkłdkę łączącą, tylną pistę oporową orz nkrętkę śruby npędowej i element podtrzymujący nkrętkę n wle. b c d e f b - c - d - e - f - Nkrętk n śrubie npędowej Element ustljący nkrętki n śrubie npędowej Tyln pist oporow Podkłdk łącząc Śrub npędow Przedni podkłdk oporow 8. Śruby npędowe z pistą npędu Flo-Torq II nleży zinstlowć przednią podkłdkę oporową, wymienną tuleję npędową, śrubę npędową, pistę oporową orz nkrętkę śruby npędowej i element podtrzymujący nkrętkę n wle. b c e f - b - Nkrętk n śrubie npędowej Element ustljący nkrętki n śrubie npędowej c - Tyln pist oporow d - Śrub npędow e - Wymienn tulej npędow f - Przedni podkłdk oporow d Umieścić drewniny klocek pomiędzy skrzynią biegów śrubą npędową i dokręcić nkrętkę śruby podnym momentem. Opis Nm funt x cl funt x stop Nkrętk n śrubie npędowej Zmocowć nkrętkę śruby npędowej, zginjąc trzy zczepy w rowki w piście oporowej pol 39

48 KONSERWACJA Przegląd i wymin świec zpłonowych! OSTRZEŻENIE Uszkodzone oprwy świec zpłonowych mogą wytwrzć iskry zdolne do zpłonu oprów pliw pod pokrywą silnik, co może doprowdzić do powżnych obrżeń lub śmierci w wyniku wybuchu. Aby uniknąć uszkodzeni oprw świec zpłonowych, do ich demontżu nie nleży używć przedmiotów o ostrych krwędzich ni metlowych nrzędzi. 1. Wyjąć przewody świecy zpłonowej. Niezncznie skręcić oprwy gumowe i wyciągnąć Wyjąć świece zpłonowe w celu dokonni przeglądu. Wymienić świece zpłonowe w przypdku zużyci elektrody lub nierówności, śldów zużyci, pęknięć, rozdwjni lub zepsuci mteriłu izolcji Ustwić szczelinę świecy zpłonowej zgodnie z dnymi technicznymi Szczelin świecy zpłonowej Świec zpłonow 0,90 mm (0,035 cl) 4. Przed montżem świec zpłonowych oczyścić gnizd z znieczyszczeń. Wkręcić świece ręcznie, nstępnie dokręcić zgodnie z wrtością podną w dnych technicznych. Opis Nm funt x cl funt x stop Świec zpłonow pol

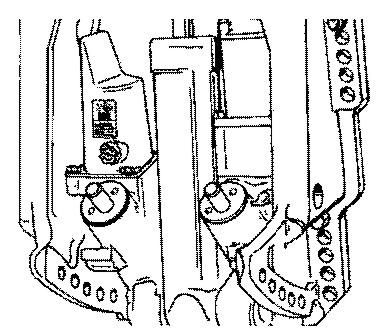

49 Punkty smrowni KONSERWACJA 1. Nsmrowć poniższe elementy smrem Quicksilver lub smrem specjlnym Mercury 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Zkończeni kulowe drążk trymowni Q 1 Zkończeni kulowe drążk trymowni obrócić zkończeni kulowe, wprowdzjąc smr do gnizd kulowych N poniższe elementy nleży nnieść smr ntykorozyjny Quicksilver lub Mercury Extreme Grese lbo 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części Smr Extreme Grese Wł npędowy 8M C z PTFE Wł npędowy Q 1 Wł npędowy ptrz Wymin śruby npędowej gdzie opisno zdejmownie i zkłdnie śruby npędowej. Cły wł npędowy nleży pokryć smrem, by zpobiec korozji pisty śruby npędowej i zkleszczeniu jej n wle npędowym Nsmrowć poniższe elementy smrem Quicksilver lub smrem specjlnym Mercury 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Włek npincz psk lterntor, wspornik obrotowy, podpórk odchylni, rurk odchylni, link steru złączki smrowni Q 1 pol 41

50 KONSERWACJA Włek npincz psk lterntor nsmrowć przez złączkę. Wspornik obrotowy nsmrowć przez złączkę. Podpórk odchylni nsmrowć przez złączkę b - Wspornik obrotowy Podpórk odchylni b Rurk odchylni nsmrowć przez złączkę ! OSTRZEŻENIE Nieprwidłowe smrownie linki może doprowdzić do zblokowni ukłdu hydrulicznego, co może być przyczyną odniesieni powżnych obrżeń cił lub śmierci n skutek utrty kontroli nd łodzią. Przed nłożeniem smru cłkowicie wycofć koniec linki sterowej. Złączk do smrowni linki steru (jeśli jest n wyposżeniu) obrócić ster, by cłkowicie wycofć koniec linki do rurki odchyłu silnik. Nsmrowć przez złączkę. b - b - Złączk Końcówk linki steru pol

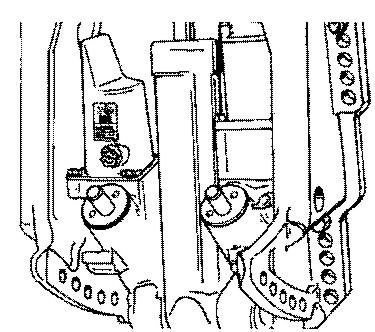

51 KONSERWACJA 4. N poniższe elementy nleży nkłdć lekki smr. Punkty obrotowe drążk mechnizmu zwrotniczego nsmrowć punkty obrotowe Sprwdznie poziomu oleju hydrulicznego wspomgni trymowni 1. Przechylić silnik do pozycji pionowej i złożyć blokdę wspomgni odchyłu Zdjąć korek wlewu i sprwdzić poziom oleju. Poziom oleju powinien być równy z dnem otworu npełnini. Dodć oleju Quicksilver lub Mercury Precision do ukłdów kierowni i trymowni. Jeśli ten olej nie jest dostępny, nleży zstosowć olej do przekłdni hydrokinetycznych (ATF) Nr ref. tubki Opis Miejsce stosowni Nr części 114 Olej do ukłdu wspomgni trymowni i steru Ukłd trymowni ze wspomgniem Q1 pol 43

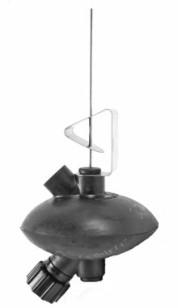

52 Smrownie skrzyni biegów NAKŁADANIE SMARU NA SKRZYNKĘ BIEGÓW Podczs dodwni lub zminy smru w skrzynce biegów, nleży sprwdzić wzrokowo, czy w smrze nie m wody. Jeśli tk się stło, wod może znjdowć się n dnie i wypłynie przed smrem lub jest z nim zmieszn, co spowoduje jego mleczny kolor. Jeśli nie stwierdzono obecności wody w skrzynce biegów, nleży ją oddć do przeglądu u utoryzownego deler. Wod w smrze może spowodowć przedwczesne uszkodzenie łożysk lub, w niskich temperturch, może zmienić się w lód i uszkodzić skrzynkę biegów. Nleży sprwdzić, czy w smrze w osuszonej skrzynce biegów są cząsteczki metlu. Niewielk liczb cząsteczek metlu ozncz normlne zużycie przekłdni zębtej. Ndmiern liczb opiłków metlu lub większych cząsteczek (wiórów) może oznczć nienormlne zużycie przekłdni zębtej i dltego powinn być sprwdzon przez utoryzownego deler. SPUSZCZANIE OLEJU ZE SKRZYNI BIEGÓW 1. Silnik zburtowy nleży umieścić w roboczej pozycji pionowej. 2. Wymontowć śrubę npędową. Ptrz Wymin śruby npędowej. 3. Pod silnikiem nleży umieścić miskę. KONSERWACJA 4. Zdjąć korek odpowietrzjący i korek wlewowy/spustowy i wytrzeć z oleju. b b - Korek odpowietrzjący Korek wlewowy/spustowy ILOŚĆ OLEJU W SKRZYNI BIEGÓW Ilość oleju w skrzyni biegów wynosi około 970 ml (32,8 uncji) ZALECENIA DOTYCZĄCE ILOŚCI OLEJU W SKRZYNI BIEGÓW Mercury lub Quicksilver, wysokiej klsy smr do przekłdni. SPRAWDZANIE POZIOMU OLEJU I UZUPEŁNIANIE OLEJU W SKRZYNI BIEGÓW 1. Silnik zburtowy nleży umieścić w roboczej pozycji pionowej. 2. Wykręcić korek odpowietrzjący/podkłdkę uszczelnijącą. 44 pol

53 KONSERWACJA 3. Wykręcić korek wlewowy/spustowy. Umieścić rurę doprowdzjącą olej w otworze i wlewć olej, ż ukże się w otworze odpowietrznik. b b - Otwór odpowietrzjący Otwór do npełnini WAŻNE: Wymienić podkłdki uszczelnijące, jeśli są uszkodzone. 4. Zkończyć wlewnie oleju. Przed wyjęciem rury doprowdzjącej olej złożyć korek odpowietrznik i podkłdkę uszczelnijącą. 5. Wyjąć rurę doprowdzjącą olej i złożyć oczyszczony korek wlewowy / spustowy i podkłdkę uszczelnijącą. Zlny silnik zewnętrzny Zlny silnik zewnętrzny będzie wymgł nprwy w ciągu kilku godzin przez utoryzownego deler, gdy tylko zostnie wyjęty z wody. To ntychmistowe dziłnie serwisnt jest konieczne, gdy silnik jest wystwiony n dziłnie powietrz tmosferycznego w celu zminimlizowni wewnętrznych uszkodzeń silnik spowodownych korozją. pol 45

54 Przygotownie do przechowywni PRZECHOWYWANIE Podczs przygotowywni silnik zburtowego do przechowywni nleży zwrócić szczególną uwgę n zbezpieczenie przed rdzą, korozją i rozsdzeniem przez lód. Poniższe procedury przechowywni silnik zburtowego do przechowywni poz sezonem lub przez dłuższy czs (co njmniej dw miesiące). UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lub inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. UKŁAD PALIWOWY WAŻNE: Benzyn zwierjąc lkohol (etnol lub metnol) może spowodowć tworzenie się kwsu podczs przechowywni orz może powodowć uszkodzeni ukłdu pliwowego. Jeśli stosown benzyn zwier lkohol, zlecne jest wypompownie możliwie jk njwiększej jej ilości ze zbiornik i ukłdu pliwowego silnik. Nleży npełnić zbiornik pliw orz ukłd pliwowy odpowiednio przygotownym pliwem (dodtek stbiliztor zpobiegnie wydzielniu się pokostu i gumy z benzyny). Postępowć odpowiednio do nstępujących dlej instrukcji. Przenośny zbiornik pliw - Wlć do zbiornik wymgną ilość stbiliztor (zgodnie z instrukcjmi n zbiorniku). Wlć z powrotem do zbiornik i wstrząsnąć, by dobrze wymieszć stbiliztor z pliwem. Zbiornik pliw zmontowny n stłe wlć wymgną ilość stbiliztor (zgodnie z instrukcjmi n zbiorniku) do osobnego zbiornik i wymieszć z benzyną w ilości około 1 litrów (1 kwrty). Wlć mieszninę do zbiornik pliw. Umieścić silnik w wodzie lub podłączyć złącze do przepłukiwni wodą chłodzącą. Uruchomić silnik i odczekć dziesięć minut, ż ukłd pliwowy zostnie npełniony. Urządzenie do płukni Q 2 Podłączne do punktów poboru wody; zpewni dopływ świeżej wody do płukni ukłdu chłodzeni lub podczs prcy silnik Ochron wewnętrznych elementów silnik UWAGA: Upewnić się, że ukłd pliwowy zostł przygotowny do przechowywni. Zob. Ukłd pliwowy, zmieszczon powyżej. 1. Wyjąć świece zpłonowe. Dodć około 30 ml (1 uncj) oleju silnikowego lub przez pięć minut ntryskiwć uszczelnicz do kżdego otworu świecy zpłonowej. Kilkkrotnie przekręcić ręcznie koło zmchowe, by rozprowdzić olej lub uszczelnicz w cylindrch. Zmontowć ponownie świece zpłonowe. 2. Zdjąć filtr odwdnicz pliw i usunąć zwrtość do odpowiedniego pojemnik. Zob. Konserwcj - zdejmownie i zkłdnie filtr. Wymienić filtr pliw rz w roku, co 100 godzin prcy lub w rzie ngromdzeni się dużej ilości znieczyszczeń. 46 pol

55 PRZECHOWYWANIE Ochron zewnętrznych elementów silnik Nłożyć smr n wszystkie elementy silnik wymienione w Konserwcj - hrmonogrm przeglądów i konserwcji. Nleży pokrywć zprwką wszelkie uszkodzeni powłoki. W celu uzyskni zprwki nleży skontktowć się z delerem. Spryskć wszystkie zewnętrzne powierzchnie metlowe (z wyjątkiem nod kontroli korozji) ntykorozyjnym środkiem ochronnym Quicksilver lub Mercury Precision Lubricnts Corrosion Gurd. Nr ref. tubki Opis Miejsce stosowni Nr części 120 Środek ntykorozyjny Zewnętrzne powierzchnie metlowe Q55 Skrzyni biegów Usunąć i nłożyć ponownie smr do skrzynki biegów (ptrz Smrownie skrzyni biegów). Ustwinie silnik zburtowego w pozycji do przechowywni Silnik nleży przechowywć w pozycji pionowej, by wod mogł z niego wypłynąć. UWAGA Przechowywnie silnik zburtowego w pozycji pełnego przechyleni może uszkodzić silnik. Wod uwięzion w przewodch chłodzących lub deszczówk zebrn w wydechu przy skrzyni biegów może zmrznąć. Przechowywć silnik zburtowy w pozycji ustwieni w dół. Przechowywnie kumultor Stosowć się do zleceń producent kumultor, dotyczących przechowywni i łdowywni. Wyjąć kumultor z łodzi i sprwdzić poziom wody. Dołdowć kumultor, jeśli zchodzi tk potrzeb. Akumultor przechowywć w suchym, chłodnym miejscu. Poziom wody sprwdzć okresowo i łdowywć kumultor w trkcie przechowywni. pol 47

56 Rozrusznik elektryczny nie obrc włu silnik MOŻLIWE PRZYCZYNY Przeplony bezpiecznik 20 A w obwodzie rozruchowym. Zob. Konserwcj. Silnik nie jest ustwiony n biegu jłowym. Słby kumultor lub przewody kumultor są obluzowne lub skorodowne. Brk rekcji po przekręceniu wyłącznik zpłonu. Wdliwe przewody instlcji elektrycznej lub połączenie elektryczne. Awri elektromgnesu rozrusznik lub elektromgnesu pomocniczego. Nie możn uruchomić silnik MOŻLIWE PRZYCZYNY Wyłącznik ściągcz linowego nie jest włączony (nie jest w pozycji RUN"). Niewłściw procedur uruchmini. Zob. Obsług. Str lub znieczyszczon benzyn. Silnik zlny. Zob. Obsług. Pliwo nie dopływ do silnik. Zbiornik pliw jest pusty. Odpowietrznik zbiornik pliw nie jest otwrty lub jest ztkny. Przewód pliwowy jest odłączony lub zgięty. Zbiorniczek pompki zstrzykowej nie zostł ściśnięty. Uszkodzony zwór zwrotny zbiorniczk pompki zstrzykowej. Zpchny filtr pliwowy. Zob. Konserwcj. Uszkodzon pomp pliwow. Zblokowny filtr zbiornik pliw. Przerw w obwodzie bezpiecznik 20 A. Zob. Konserwcj. Usterk elementu ukłdu zpłonowego. Wdliwe przewody instlcji elektrycznej lub połączenie elektryczne. Uszkodzone lub znieczyszczone świece zpłonowe. Zob. Konserwcj. Silnik prcuje nierówno MOŻLIWE PRZYCZYNY ROZWIĄZYWANIE PROBLEMÓW Uszkodzone lub znieczyszczone świece zpłonowe. Ptrz Konserwcj. Nieprwidłow instlcj i regulcj. Pliwo nie dopływ do silnik.. Zblokowny filtr pliwowy w silniku. Ptrz Konserwcj. b. Zblokowny filtr zbiornik pliw. c. Ztrty zwór ntysyfonowy n wbudownym zbiorniku pliw. d. Przewody ukłdu pliwowego są złmne lub ściśnięte. e. Zblokowny wtryskiwcz. Uszkodzon pomp pliwow. Usterk elementu ukłdu zpłonowego. 48 pol

57 ROZWIĄZYWANIE PROBLEMÓW Spdek mocy MOŻLIWE PRZYCZYNY Przepustnic niecłkowicie otwrt. Śrub npędow uszkodzon lub w niewłściwym rozmirze. Nieprwidłowości w ukłdzie rozrządu, instlcji lub regulcji silnik. Łódź przeciążon lub niewłściwie rozłożony łdunek. Zbyt dużo wody n pokłdzie. Znieczyszczone lub uszkodzone dno łodzi. Akumultor rozłdowuje się smoistnie MOŻLIWE PRZYCZYNY Połączeni przewodów kumultor są obluzowne lub skorodowne. Niski poziom elektrolitu w kumultorze. Akumultor zużyty lub o zbyt młej pojemności. Zbyt intensywne korzystnie z kcesoriów elektrycznych. Uszkodzony prostownik, lterntor lub stbiliztor npięci. Przerw n przewodzie wyjściowym lterntor (łącze z bezpiecznikiem). pol 49

58 Nprwy loklne W przypdku konieczności nprwy silnik, nleży przekzć go utoryzownemu delerowi. Tylko on posid odpowiednio wyszkolonych mechników, wiedzę, specjlne nrzędzi, sprzęt orz oryginlne części i kcesori, by we włściwy sposób nprwić silnik, gdy zjdzie tk potrzeb. On njlepiej zn silnik. Serwis poz miejscem zmieszkni Jeśli pojwi się problem związny z nprwą silnik, nie m możliwości skontktowni się z loklnym delerem, możn skontktowć się z njbliższym utoryzownym delerem. Numer telefonu możn znleźć n żółtych stronch książki telefonicznej. Jeśli jednk, z jkichkolwiek powodów nie możn uzyskć pomocy technicznej, nleży skontktowć się z njbliższym biurem serwisowym Mercury Mrine. Zpytni dotyczące części i kcesoriów Wszelkie zpytni dotyczące oryginlnych części i kcesoriów powinny być kierowne do loklnego utoryzownego deler. Deler posid wszelkie niezbędne informcje, by zmówić części i kcesori dl włściciel łodzi. Przy zpytnich dotyczących części i kcesoriów będzie konieczne dostrczenie delerowi numeru modelu i numeru seryjnego, by mógł zmówić włściwe części. Pomoc serwisow Zdowolenie klient z silnik zewnętrznego jest niezmiernie wżne dl ns, jk i dl deler. W przypdku pojwieni się jkichkolwiek problemów, pytń czy wątpliwości dotyczących silnik, proszę skontktowć się z delerem lub jkimkolwiek przedstwicielstwem Mercury Mrine. Jeśli potrzebn jest dodtkow pomoc, nleży podjąć nstępujące kroki. 1. Porozmwić z mngerem sprzedży lub mngerem serwisu. Jeśli rozmow tk już mił miejsce, nleży skontktowć się z włścicielem przedstwicielstw. 2. W przypdku pojwieni się jkichkolwiek pytń, wątpliwości lub problemów, które nie mogą być rozwiązne przez przedstwicielstwo, proszę skontktowć się z biurem serwisowym Mercury Mrine w celu uzyskni pomocy. Mercury Mrine będzie współprcowć z pństwem orz z przedstwicielstwem w celu rozwiązni wszystkich problemów. W biurze serwisowym potrzebne będą poniższe informcje: Imię, nzwisko i dres Numer telefonu Model i numer seryjny silnik Imię, nzwisko i dres deler Rodzj problemu Biur serwisowe Mercury Mrine POMOC SERWISOWA Pomoc możn uzyskć telefonicznie, fksem lub pocztą. W korespondencji nleży podć numer telefonu do kontktu w ciągu dni. Stny Zjednoczone i Knd Telefon Fks Stron internetow j. ngielski (920) j. frncuski (905) j. ngielski (920) j. frncuski (905) Mercury Mrine W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI pol

59 POMOC SERWISOWA Austrli, Pcyfik Telefon Fks (61) (3) (61) (3) Brunswick Asi Pcific Group Bessemer Drive Dndenong South, Victori 3175 Austrli Europ, Bliski Wschód, Afryk Telefon Fks (32) (87) (32) (87) Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Meksyk, Ameryk Środkow, Ameryk Południow, Wyspy Kribskie Telefon Fks (954) (954) Mercury Mrine Interchnge Circle North Mirmr, FL USA Jponi Telefon Fks Kisk Co., Ltd Knnbecho Ski-shi Ski-ku Osk, Jponi Azj, Singpur Telefon Fks (65) (65) Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Singpur, pol 51

60 Wżne informcje PRZED URUCHOMIENIEM SILNIKA! PRZESTROGA Unikć uszkodzeni silnik. W przypdku nowego lub remontownego silnik lub po przeprowdzeniu konserwcji ukłdu olejowego wstępnie npełnić pompę wtryskową. Instrukcje zwier punkt Zlewnie pompy wtrysku oleju. WYMAGANIA DOTYCZĄCE PALIWA Nie nleży stosowć wstępnie wymiesznej miesznki benzyny i oleju. Silnik utomtycznie pobier dodtkową ilość oleju podczs rozruchu. Podczs docierni, tkże późniejszej eksplotcji, nleży zsilć silnik czystą benzyną zlecnego gtunku. ZALECANY OLEJ MONTAŻ SILNIKA ZABURTOWEGO Zlecny olej Premium 2-Cycle TC-W3 Outbord Olej WAŻNE: Olej musi być certyfikowny przez NMMA - olej TC-W3 2-Cycle. Dl tego silnik zlecny jest olej Mercury lub Quicksilver Premium TC-W3 2-Cycle. Dl zpewnieni dodtkowej ochrony i smrowni zlecny jest olej Mercury lub Quicksilver Premium Plus TC-W3 2-Cycle. Jeśli olej Mercury lub Quicksilver dl silników zewnętrznych nie jest dostępny, możn go zstąpić innym mrkowym dwucyklowym olejem certyfikownym przez NMMA jko TC-W3. Stosowni oleju niskiej jkości może spowodowć powżne uszkodzenie silnik. 52 pol

61 MONTAŻ SILNIKA ZABURTOWEGO Osprzęt mocujący silnik ztwierdzony przez Mercury Mrine WAŻNE: Firm Mercury Mrine oferuje ztwierdzone elementy mocujące i instrukcje instlcji, w tym specyfikcje momentu obrotowego, wrz z wszystkimi nszymi npędmi zburtowymi, co pozwl n ich poprwne zmontownie do pwęży łodzi. Błędn instlcj npędu zburtowego może powodowć problemy z osiągmi i niezwodnością, co może z kolei prowdzić do powżnego ryzyk dl bezpieczeństw. Nleży przestrzegć wszystkich instrukcji dotyczących instlcji npędu zburtowego. NIE WOLNO mocowć innych kcesoriów do łodzi przy pomocy elementów mocujących dołączonych do npędu zburtowego. N przykłd, nie wolno mocowć prętów do holowni nrt wodnych ni drbin do wchodzeni n pokłd do łodzi przy pomocy elementów mocujących dołączonych do npędu zburtowego. Zinstlownie innych produktów do łodzi z użyciem elementów mocujących przeznczonych do npędu zburtowego ogrniczy zdolność tych elementów do poprwnego i bezpiecznego mocowni npędu zburtowego do pwęży. Npędy zburtowe wymgjące użyci ztwierdzonych elementów mocujących są oznczone w nstępujący sposób n zcisku pwęży Akcesori zmontowne n wsporniku zciskowym pwęży Firm Mercury Mrine zostł poinformown, że określone kcesori zmienne, tkie jk wryjne drbinki do wchodzeni n pokłd, kotwice do płytkich wód, zestwy klinowe pwęży orz urządzeni do holowni sportowego były montowne n łodzi z użyciem tych smych elementów montżowych, które mocują silnik zburtowy do pwęży lub pntogrfu. Wykorzystnie tkich smych elementów montżowych do mocowni jednocześnie kcesoriów orz silnik do łodzi obniż ich zdolność do utrzymni odpowiedniego obciążeni zcisków. Użytkownie łodzi z poluzownymi elementmi montżowymi silnik może spowodowć problemy z osiągmi, trwłością orz bezpieczeństwem łodzi.! OSTRZEŻENIE Unikj powżnych obrżeń cił lub śmierci wynikjących z utrty pnowni nd łodzią. Poluzowne elementy montżowe silnik mogą spowodowć uszkodzenie wspornik pwęży, co prowdzi do niemożliwości sterowni łodzią. Nleży zwsze sprwdzć, czy elementy mocujące silnik są dokręcone z zdnym momentem. DOZWOLONE MOCOWANIE AKCESORIÓW NA WSPORNIKU ZACISKOWYM PAWĘŻY Gdy silnik zostnie zmontowny n pwęży lub pntogrfie, zgodnie z instrukcją montżu silnik, dopuszczlne jest zmontownie kcesorium n łodzi z użyciem niewykorzystnych otworów n śruby we wsporniku zciskowym pwęży, jk przestwiono n rys. 1. pol 53

62 MONTAŻ SILNIKA ZABURTOWEGO Poniższ list zwier dodtkowe wytyczne dotyczące mocowni kcesoriów do wspornik zciskowego pwęży. Elementy montżowe kcesorium muszą przechodzić przez pwęż lub pntogrf łodzi. 54 pol

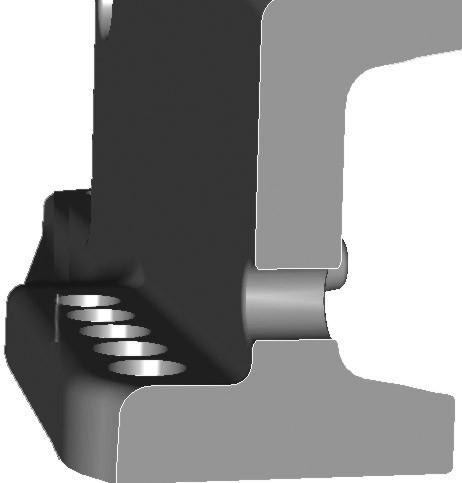

63 MONTAŻ SILNIKA ZABURTOWEGO Montż nie może powodowć przeszkód, tkich jk oprcie płyty montżowej kcesorium w zkresie promieni wspornik zciskowego. Ptrz Rys. 1. f e c b d Rysunek 1 - Minimln odległość 3,175 mm (0,125 cl) b - Brzeg wspornik kcesorium c - Ścin wspornik zciskowego pwęży d - Promień e - Elementy montżowe dostrczne z silnikiem f - Elementy montżowe dostrczne przez producent kcesorium zmontowne w nieużywnych otworch wspornik montżowego silnik pol 55

64 MONTAŻ SILNIKA ZABURTOWEGO NIEDOPUSZCZALNY MONTAŻ AKCESORIÓW WAŻNE: Nie wolno wykorzystywć elementów montżowych mocujących silnik do łodzi (zrówno n pwęży, jk i pntogrfie) do żdnych innych celów. 1. Nie wolno mocowć kcesoriów n wsporniku zciskowym bez zbezpieczeni. Ptrz Rys. 2. Rysunek Nie nleży montowć kcesoriów n łodzi wykorzystując osprzęt mocujący silnik do łodzi. Ptrz Rys. 3. b c Rysunek 3 - Elementy montżowe dostrczne z silnikiem b - Wspornik zciskowy pwęży c - Akcesori pol

65 MONTAŻ SILNIKA ZABURTOWEGO 3. Nie nleży montowć klinów ni płyt pomiędzy wspornikiem zciskowym pwęży pwężą (lub pntogrfem). Ptrz Rys. 4. b Rysunek 4 - Pwęż lub pntogrf łodzi b - Wspornik zciskowy pwęży c - Klin/płyt c Ochron przez zblokowniem przepływu pliw WAŻNE: Części montowne w ukłdzie zsilni pliwem (filtry, złączki, zwory, itp.) mogą ogrniczć przepływ pliw. Może to powodowć gśnięcie silnik n niskich obrotch i/lub powodowć niskokloryczność pliw n wysokich obrotch, stwrzjąc niebezpieczeństwo uszkodzeń. Moc mksymln łodzi! OSTRZEŻENIE Przekroczenie mksymlnych wrtości mocy dl łodzi może prowdzić do powżnych obrżeń lub śmierci. Zstosownie silnik o zbyt dużej mocy może wpłynąć n sterowność łodzi i jej zchownie n powierzchni lub doprowdzić do uszkodzeni pwęży. Nie instlowć silnik przekrczjącego mksymlne wrtości mocy dl łodzi. Nie wolno przekrczć mocy mksymlnej ni ndmiernie przełdowywć łodzi. N większości łodzi zgodnie z wymogmi umieszczon jest tbliczk z informcją o mksymlnej dopuszczlnej mocy i łdunku, określonym przez producent n podstwie wskzówek włdz federlnych. W rzie wątpliwości nleży skontktowć się z delerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX pol 57

66 Zbezpieczenie przed rozruchem n biegu! OSTRZEŻENIE Uruchomienie silnik n biegu może spowodowć powżne obrżeni lub śmierć. Nie uruchmić łodzi, któr nie jest wyposżon w urządzenie zbezpieczjące biegu jłowego. System zdlnego sterowni silnik musi być wyposżony w urządzenie zbezpieczjące, pozwljące n uruchomienie silnik wyłącznie n biegu jłowym. Pozwoli to uniknąć uruchomieni silnik n biegu. Wybór kcesoriów do silnik zburtowego Specjlnie do tego silnik zburtowego zprojektowno i przetestowno oryginlne kcesori Mercury Precision lub Quicksilver. Niektóre kcesori nie produkowne lub nie sprzedwne przez Mercury Mrine nie zostły zprojektowne w sposób zpewnijący bezpieczne ich używnie z silnikiem zburtowym lub systemem obsługi silnik zburtowego. W przypdku wszystkich kcesoriów nleży zpoznć z instrukcją montżu, obsługi i konserwcji tych kcesoriów. Zbiorniki pliw MONTAŻ SILNIKA ZABURTOWEGO PRZENOŚNY ZBIORNIK PALIWA Nleży wybrć odpowiednie miejsce w łodzi stosownie do długości przewodów pliwowych i zmocowć zbiornik. ZBIORNIK PALIWA ZAMONTOWANY NA STAŁE Zbiorniki pliw zmontowne n stłe nleży instlowć zgodnie z przepismi i normmi dotyczącymi bezpieczeństw z uwzględnieniem zleceń dotyczących uziemieni, zbezpieczeni przeciwsyfonowego, wentylcji, itp. Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Wymgne dl silników zburtowych n sprzedż, sprzednych lub oferownych w sprzedży n terenie USA. Agencj Ochrony Środowisk (EPA) wymg, by kżdy silnik zburtowy wyprodukowny po 1 styczni 2009 r. był wyposżony w główny przewód pliwowy o niskim stopniu przesiąkni, łączący zbiornik pliw z silnikiem zburtowym. Przewód o niskim stopniu przesiąkni USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekrczjący 15/gm²/24 godz. z pliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód pliwowy do zstosowni w łodzich. Npełninie ukłdu pliwowego Podczs uruchmini silnik po rz pierwszy lub uruchmini silnik, jeżeli skończyło się pliwo lub pliwo zostło spuszczone, nleży uzupełnić pliwo i wstępnie npełnić ukłd pliwowy. Aby uzupełnić pliwo i wstępnie npełnić ukłd pliwowy: 1. Ścisnąć zbiorniczek pompki zstrzykowej przewodu pliwowego, ż stnie się twrd. 2. Przekręcić kluczyk do pozycji ON" i przytrzymć przez trzy sekundy. Powoduje to włączenie elektrycznej pompy pliw. 3. Ponownie przekręcić kluczyk do pozycji OFF" i ponownie ścisnąć zbiorniczek pompki, ż stnie się twrd. 4. Przekręcić kluczyk ponownie do pozycji ON" i przytrzymć przez trzy sekundy. 58 pol

67 MONTAŻ SILNIKA ZABURTOWEGO 5. Kontynuowć wykonywnie tych czynności, dopóki zbiorniczek pompki zstrzykowej nie stnie się twrd. Wskzówki dotyczące montżu b b - Minimlny otwór w pwęży Lini środkow silnik w przypdku łodzi z dwom silnikmi 66,0 cm (26 cli) Minimlny otwór w pwęży Jeden silnik Dw silniki 84,8 cm (33 i 3/2 cl) 151,8 cm (59 i 3/4 cl) Unoszenie silnik zburtowego! OSTRZEŻENIE Nleży unikć sytucji niebezpiecznych, grożących odniesieniem obrżeń lub śmiercią. Przed uniesieniem silnik zburtowego sprwdzić, czy pierścień do unoszeni jest wkręcony do koł zmchowego n głębokość co njmniej pięciu obrotów, podnośnik m nośność odpowiednią do ciężru silnik. Aby unieść silnik zburtowy: 1. Zdjąć pokrywę z silnik zburtowego. 2. Wkręcić oczko do podnoszeni w pistę koł zmchowego n głębokość co njmniej pięciu obrotów. - Oczko do podnoszeni pol 59

68 MONTAŻ SILNIKA ZABURTOWEGO 3. Podłączyć podnośnik do oczk do podnoszeni. 4. Unieść silnik zburtowy i umieścić go n pwęży łodzi. Oczko do podnoszeni Wkręcić w koło zmchowe w celu usunięci bloku silnik z obudowy włu npędowego lub w celu uniesieni cłego silnik w przypdku jego wyminy. Link steru przewód poprowdzony po stronie sterburty 1. Nsmrowć pierścień uszczelnijący O-ring orz cły koniec linki Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE 2. Wsunąć linkę sterową do rurki odchyłu. Pierścień uszczelnijący O-ring orz cły koniec linki Q pol

69 MONTAŻ SILNIKA ZABURTOWEGO 3. Dokręcić nkrętkę zdnym momentem Opis Nm funt x cl funt x stop Nkrętk 47,5 35 Elementy mocujące łączników drążk mechnizmu zwrotniczego WAŻNE: Drążek mechnizmu zwrotniczego, który łączy linkę steru z silnikiem, musi być zmocowny przy użyciu specjlnej śruby z łbem kołnierzowym (nr części ) orz przeciwnkrętek z wkłdkmi nylonowymi (nr części ). Nkrętek zbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk.! OSTRZEŻENIE Zstosownie nieprwidłowych elementów mocujących lub nieprwidłowych procedur instlcji może skutkowć poluzowniem lub odłączeniem drążk mechnizmu zwrotniczego. Może to spowodowć ngłą, nieoczekiwną utrtę kontroli nd łodzią, w efekcie powżne obrżeni cił lub śmierć wskutek wyrzuceni psżerów z burtę. Nleży zwsze stosowć wymgne podzespoły i postępowć zgodnie z instrukcjmi orz procedurmi dokręcni. pol 61

70 MONTAŻ SILNIKA ZABURTOWEGO! OSTRZEŻENIE Zstosownie zużytych, poluzownych lub zniszczonych podzespołów może doprowdzić do utrty kontroli nd łodzią. Sprwdzić, czy podzespoły mocujące ukłdu sterowni nie są zużyte, nsmrowć wszystkie elementy mocowni i sprwdzić, czy moment dokręcni jest prwidłowy, zgodnie z hrmonogrmem przeglądów i konserwcji. c d b Specjln śrub z łbem kołnierzowym (nr części ) b - Przeciwnkrętk z wkłdką nylonową (nr części ) stosown n śrubie z łbem kołnierzowym c - Płsk podkłdk (2) d - Przeciwnkrętk z wkłdką nylonową (nr części ) stosown n łączniku linki 1. Przymocowć drążek mechnizmu zwrotniczego do łącznik linki sterowej z pomocą dwóch płskich podkłdek c" i przeciwnkrętki z wkłdką nylonową d". Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie poluzowć o ¼ obrotu. 2. Przymocowć drążek mechnizmu zwrotniczego do silnik z pomocą specjlnej śruby z łbem kołnierzowym " orz przeciwnkrętki z wkłdką nylonową b". 3. Dokręcić śrubę z łbem kołnierzowym, nstępnie przeciwnkrętkę zgodnie ze specyfikcjmi. Opis Nm funt x cl funt x stop Przeciwnkrętk z wkłdką nylonową łącznik linki d" Przeciwnkrętk z wkłdką nylonową śruby z łbem kołnierzowym b" Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie poluzowć o ¼ obrotu Specjln śrub z łbem kołnierzowym pol

71 MONTAŻ SILNIKA ZABURTOWEGO Określnie zlecnej wysokości zmocowni silnik 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f b - c - d - e - f - Wysokość zmontowni silnik zburtowego nleży określć n podstwie linii ciągłej. Linie przerywne oznczją skrjne wysokości montżowe, o których widomo, że pomyślnie zmontowno n nich silnik zburtowy. Lini tk może być podstwą określeni wysokości montżowej silnik zburtowego, o ile jedynym celem jest uzysknie mksymlnej prędkości. Lini tk może być podstwą określeni wysokości montżowej silnik zburtowego w przypdku ukłdów z dwom silnikmi. Wysokość montżow silnik zburtowego (wysokość wsporników montżowych silnik od dolnej części pwęży łodzi). W przypdku wysokości powyżej 56,0 cm (22 cle)zlecne jest zwykle stosownie śruby npędowej przeznczonej do eksplotcji przy niewielkim znurzeniu. Mksymln przewidywn prędkość łodzi (mile/h). UWAGA 1. Silnik zburtowy powinien być zmontowny n tyle wysoko n pwęży, by w czsie prcy silnik n biegu jłowym otwór wydechowy znjdowł się n wysokości co njmniej 25,4 mm (1 cl) nd linią wody. Umieszczenie otworu wydechowego nd linią wody pozwoli uniknąć zblokowni wylotu splin. Zblokownie wylotu splin doprowdzi do osłbieni osiągów n biegu jłowym. 2. Dodć 12,7 cm (5 cli) dl modeli XL do podnych wysokości montżowych dl silników zburtowych. 3. Wysokość zmocowni silnik zburtowego nie może przekroczyć 63,5 cm (25 cli) dl modeli L, 76 cm (30 cli) dl modeli XL. Zmocownie silnik wyżej może spowodowć uszkodzenie podzespołów skrzyni biegów. Zwiększnie wysokości montżowej spowoduje w większości przypdków: Zmniejszenie efektu ściągni Zwiększenie prędkości mksymlnej Zwiększenie stbilności łodzi Zerwnie śruby podczs ślizgni pol 63

72 MONTAŻ SILNIKA ZABURTOWEGO Nwiercnie otworów montżowych w silniku zburtowym WAŻNE: Przed nwierceniem otworów montżowych nleży dokłdnie zpoznć się z treścią punktu Określnie zlecnej wysokości zmocowni silnik i zmontowć silnik zburtowy n njbliższej zlecnej wysokości montżowej. 1. Oznczyć cztery otwory montżowe n pwęży z pomocą punktk. b - b - c - Nwiercić otwory prowdzące Punktk do pwęży Lini środkow pwęży c 2757 Punktk do pwęży A2 Ułtwi montż silnik, poniewż służy jko wzornik do wykonni otworów montżowych silnik Nwiercić cztery otwory o średnicy 13,5 mm (17/32 cl) pol

73 MONTAŻ SILNIKA ZABURTOWEGO Mocownie silnik zburtowego do pwęży ŚRUBY MONTAŻOWE Elementy montżowe pwęży silnik zburtowego dołączone do silnik zburtowego Numer części Nzw części Opis 8M Śrub mocując silnik zburtowego ½-20 x 5,00 cl (długość) (gwint 3,25 cl) Przeciwnkrętk z wkłdką nylonową ½ Podkłdk płsk 1,50 cl średnicy Podkłdk płsk 0,875 cl średnicy Numer części Dostępne śruby mocowni silnik zburtowego Opis ½-20 x 2,50 cl (długość) (gwint 1,25 cl) ½-20 x 3,50 cl (długość) (gwint 1,25 cl) ½-20 x 4,00 cl (długość) (gwint 2,25 cl) ½-20 x 4,50 cl (długość) (gwint 2,25 cl) 8M ½-20 x 5,00 cl (długość) (gwint 3,25 cl) ½-20 x 5,50 cl (długość) (gwint 3,25 cl) ½-20 x 6,50 cl (gwint 2,75 cl) 8M M ½-20 x 7,50 cl (gwint 2,75 cl) ½-20 x 8,00 cli (gwint 2,75 cl) SPRAWDZANIE KONSTRUKCJI PAWĘŻY ŁODZI WAŻNE: Nleży określić wytrzymłość pwęży łodzi. Dokręcenie przeciwnkrętek orz śrub montżowych silnik zburtowego momentem 75 Nm (55 funt x stop) nie powinno powodowć uginni ni pękni pwęży łodzi. Jeżeli pod wpływem dziłni tkiego momentu pwęż ugnie się lub popęk, konstrukcj pwęży może nie być odpowiedni. Nleży wzmocnić pwęż łodzi lub zwiększyć obszr przenoszeni obciążeni. b b - Pwęż ugin się pod wpływem momentu dokręcni śrub Pwęż pęk pod wpływem momentu dokręcni śrub pol 65

74 MONTAŻ SILNIKA ZABURTOWEGO Aby określić wytrzymłość pwęży, nleży się posłużyć kluczem dynmometrycznym. Jeżeli śrub lub nkrętk ndl się obrc, odczyt momentu obrotowego nie wzrst, ozncz to, że pwęż się ugin. Obszr przenoszeni obciążeni możn powiększyć, stosując większą podkłdkę lub płytę wzmcnijącą pwęż. b b - Duż podkłdk pwęży Płyt wzmcnijąc pwęż MOCOWANIE SILNIKA ZABURTOWEGO DO PAWĘŻY WAŻNE: Powierzchni montżow pwęży musi być płsk n szerokości 3,17 mm (0,125 cl). N powierzchni montżowej pwęży nie mogą znjdowć się żdne uskoki. Powierzchni od wewnątrz pwęży przeznczon dl podkłdki śruby mocującej musi być płsk n szerokości 3,17 mm (0,125 cl). b b - Uskok (niedozwolony) Luk pomiędzy zciskiem pwęży pwężą łodzi (niedozwolon) 66 pol

75 MONTAŻ SILNIKA ZABURTOWEGO WAŻNE: Nleży zchowć odstęp pomiędzy pwężą łodzi o obszrem promieni odciążni obejmy pwęży. Niezchownie odstępu może spowodowć uszkodzenie obejmy pwęży i jej usterkę. Wymgn może być regulcj położeni elementu do wierceni pwęży Mercury Mrine w celu zchowni poprwnego odstępu obszru promieni odciążni obejmy pwęży Montż 1. Nnieść uszczelnicz okrętowy n łby śrub, nie n gwinty. 2. Zmocowć silnik zburtowy z pomocą odpowiednich elementów montżowych. Dokręcić przeciwnkrętki podnym momentem dokręcni. WAŻNE: Upewnić się, że co njmniej dw wyżłobieni gwintu śrub mocowni wystją poz przeciwnkrętkę po dokręceniu. Przeciwnkrętk musi być mocno dokręcon n gwincie, nie dotykjąc łb śruby. pol 67

76 MONTAŻ SILNIKA ZABURTOWEGO UWAGA: Aby dokłdniej określić moment, nleży dokręcć przeciwnkrętki mocujące, nie śruby. d c e c b d Śrub mocując silnik zburtowy o średnicy 0,500 cl (4) b - Płsk podkłdk 0, 875 cl (4) c - Przeciwnkrętk z wkłdką nylonową (4) d - Płsk podkłdk 1,500 cl (4) e - Uszczelnicz okrętowy nnieść n łby śrub, nie n gwinty Opis Nm funt x cl funt x stop Przeciwnkrętki i śruby montżowe silnik zburtowego stndrdow pwęż łodzi Przeciwnkrętki i śruby montżowe silnik zburtowego metlowe płyty podnoszeni i elementy hmujące pol

77 MONTAŻ SILNIKA ZABURTOWEGO Oznczenie n obejmie pwęży przypomin włścicielowi o sprwdzniu elementów mocujących silnik zburtowy do pwęży przed kżdym użyciem. Oznczenie n obejmie pwęży Instlcj elektryczn, przewody, linki sterujące i obejm przedni WIĄZKA PRZEWODÓW ZDALNEGO STEROWANIA Poprowdzić 14-stykową wiązkę przewodów zdlnego sterowni przez otwór w przedniej obejmie w pokrywie dolnej. Podłączyć wiązkę przewodów zdlnego sterowni do 14-stykowego złącz wiązki przewodów silnik. b - b - Złącze 14-stykowe 14-stykow wiązk przewodów zdlnego sterowni łodzią INFORMACJE DOTYCZĄCE AKUMULATORA! OSTRZEŻENIE Niezbezpieczenie przewodów kumultor w odpowiedni sposób może spowodowć spdek mocy systemu cyfrowej przepustnicy i zminy biegów (DTS), co może prowdzić do powżnych obrżeń lub mierci w wyniku utrty kontroli nd łodzią. Przewody kumultor nleży przymocowć do klem przy pomocy nkrętek sześciokątnych, tk by żden przewód nie był obluzowny. Nie używć kumultorów o niskim prądzie rozruchowym. Silniki wymgją kumultor rozruchowego przeznczonego do łodzi o prądzie rozruchowym 1000 MCA, 800 CCA lub pojemności 180 Ah. pol 69

78 MONTAŻ SILNIKA ZABURTOWEGO Podczs podłączni kumultor nleży zmocowć przewody do klem z pomocą nkrętek sześciokątnych. Dokręcić nkrętki podnym momentem. Opis Nm funt x cl funt x stop Nkrętki sześciokątne 13,5 120 WAŻNE: Przekroje i długości przewodów kumultorowych są niezwykle istotne. Wymgni dotyczące przewodów zwier podręcznik montżu silnik. N lub w pobliżu skrzynki kumultorowej nleży umieścić plkietki informcyjne do wykorzystni w przyszłości. Jedn nkrętk sześciokątn 5/16 cl orz jedn 3/8 cl są dołączone do zestwu i zstępują nkrętki motylkowe. Metrycznych nkrętek sześciokątnych nie m n wyposżeniu. NOTICE - DTS & OptiMx Engines DO NOT USE DEEP CYCLE BATTERIES! DTS (Digitl Throttle nd Shift) pplictions nd OptiMx engines must use mrine strting bttery with 1000 MCA, 800 CCA, or 180 Ah. rting. 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS IMPORTANT: Bttery cble size nd length is criticl. Refer to engine instlltion mnul for size requirements Plce decl on or ner bttery box for future service reference. 5/16 nd 3/8 hex nuts supplied for wing nut replcement. Metric hex nuts not supplied PODŁĄCZANIE PRZEWODU AKUMULATORA Jeden silnik zburtowy (+) - b - c - Czerwon izolcj kbel dodtni (+) Czrn izolcj kbel ujemny ( ) Akumultor rozruchowy b (-) c pol

79 Dw silniki zburtowe MONTAŻ SILNIKA ZABURTOWEGO Połączyć jednym przewodem uziemieni (wielkość przewodu tk sm, jk w przypdku przewodów kumultor silnik) ujemne ( ) styki kumultor rozruchowego. b (-) d b c (-) d Czerwon izolcj kbel dodtni (+) b - Czrn izolcj kbel ujemny ( ) c - Przewód uziemieni d - Akumultor rozruchowy POŁĄCZENIA PRZEWODÓW I RUREK Przewód pliwowy Minimln średnic wewnętrzn przewodu (śr. wewn.) wynosi 8 mm (5/16 cl) dl kżdego silnik nleży przygotowć osobny punkt poboru pliw ze zbiornik/przewód pliwowy. Z pomocą zcisku zmocowć zdlny przewód pliwowy do mocowni. Przewody ukłdu olejowego Podłączyć zdlne przewody olejowe do połączeń przewodów silnikowych. Zmocowć połączeni przewodów z pomocą opsek. Przewód lub rurk ciśnieniow wody i prędkościomierz UWAGA: Dotyczy modeli bez wskźników SmrtCrft. W tym silniku zburtowym punkt poboru wody prędkościomierz znjduje się n krwędzi ntrci skrzyni biegów. Aby prędkościomierz korzystł z tego punktu poboru wody, nleży odłączyć przewody poboru wody od czujnik prędkościomierz i poprowdzić je n zewnątrz pokrywy. N końcu rurki zmontowć złączkę dostrczoną wrz z silnikiem zburtowym. pol 71

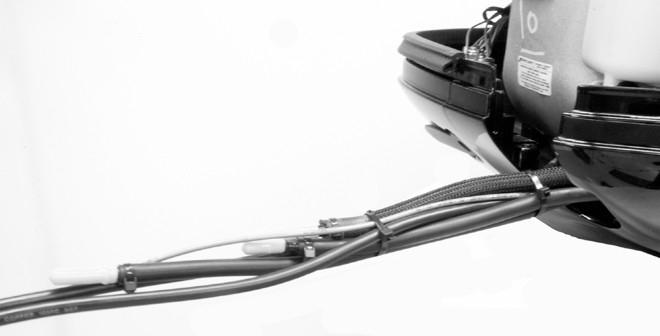

80 MONTAŻ SILNIKA ZABURTOWEGO W przedstwiony sposób podłączyć przewód wskźnik ciśnieni wody do instlcji. c b j k l e d g f h i j k b - c - d - e - f - g - h - i - j - k - l - Rurk ciśnieniow wodn Rurk poboru wody prędkościomierz (w rzie potrzeby) Złączk Korek Złącze krbowne przewodu Przewód lub rurk prędkościomierz Rurk ciśnieniow wodn Zewnętrzny przewód pliwowy Zcisk węż Przewód olejowy z niebieskim pskiem Przewód olejowy bez niebieskiego psk Opsk zciskow MONTAŻ LINKI ZMIANY BIEGÓW WAŻNE: Link zminy biegów jko pierwsz przesuw się po przestwieniu mnetki pilot w położenie inne niż neutrlne, dltego nleży ją jko pierwszą zmontowć/podłączyć do silnik. Ustlnie punktu środkowego linki zminy biegów WAŻNE: Aby link zminy biegów był włściwie wyregulown, środek luzu lub poślizgu linki zminy biegów nleży umieścić w odpowiednim miejscu. 1. Oznczyć pozycję do przodu w nstępujący sposób:. Przesunąć mnetkę pilot z położeni jłowego do przodu, nstępnie stopniowo przesuwć ją do położeni prędkości mksymlnej. Upewnić się, czy dźwigni sterowni przepustnicą styk się z wkrętem ztrzymni tej dźwigni. 72 pol

81 MONTAŻ SILNIKA ZABURTOWEGO b. Powoli ponownie ustwić dźwignię w pozycji neutrlnej ustlonej. c. N lince zminy biegów przy prowdnicy wykonć oznczenie Oznczenie pozycji do przodu 2. Oznczyć pozycję do tyłu w nstępujący sposób:. Przesunąć mnetkę pilot do tyłu, nstępnie stopniowo przesuwć ją do położeni prędkości mksymlnej. Upewnić się, czy dźwigni sterowni przepustnicą styk się z wkrętem ztrzymni tej dźwigni. b. Powoli ponownie ustwić dźwignię w pozycji neutrlnej ustlonej. c. N lince zminy biegów przy prowdnicy wykonć oznczenie Oznczenie pozycji do tyłu 3. Oznczyć środek n lince zminy biegów w połowie odległości między oznczenimi do przodu i do tyłu Oznczenie środkowe 4. Podczs mocowni linki do silnik wyrównć prowdnicę linki względem środkowego oznczeni. 5. Ustwić mnetkę pilot i silnik zburtowy w położeniu neutrlnym. 6. Przesunąć sworzeń oporowy do przodu, ż do wyczuci oporu, nstępnie przesunąć go do tyłu, do wyczuci oporu. pol 73

82 MONTAŻ SILNIKA ZABURTOWEGO 7. Wyśrodkowć sworzeń oporowy między punktmi oporowymi. - Sworzeń oporowy Regulcj linki zminy biegów 1. Ustwić prowdnicę linki zminy biegów w linii z oznczeniem środkowym, zgodnie z instrukcją w punkcie Ustlnie punktu środkowego linki zminy biegów Oznczenie środkowe 2. Ustwić prowdnicę linki zminy biegów n sworzniu oporowym i wyregulowć tuleję mocującą linki tk, by swobodnie wsuwł się do uchwytu tulei. 3. Z pomocą zcisku ustljącego zmocowć linkę zminy biegów do sworzni oporowego. c b b - c - Tulej mocując linkę Element ustljący linki zminy biegów Zcisk ustljący 4. Zgodnie z poniższą instrukcją sprwdzić, czy link zminy biegów zostł odpowiednio wyregulown:. Ustwić pilot n ruch do przodu, jednocześnie obrcjąc włem npędowym. Jeżeli wł npędowy nie blokuje się n biegu, przesunąć tuleję mocującą bliżej prowdnicy linki. b. Przesunąć mnetkę pilot do położeni jłowego. Jeżeli wł npędowy nie obrc się swobodnie bez oporu, odsunąć tuleję mocującą od prowdnicy linki. Powtórzyć kroki i b. 74 pol

83 MONTAŻ SILNIKA ZABURTOWEGO c. Ustwić pilot n ruch do tyłu, jednocześnie obrcjąc włem npędowym. Jeżeli wł npędowy nie blokuje się pewnie n biegu, odsunąć tuleję mocującą od prowdnicy linki. Powtórzyć kroki od do c. d. Ustwić mnetkę pilot ponownie w położeniu neutrlnym. Jeżeli wł npędowy nie obrc się swobodnie bez oporu, przysunąć tuleję mocującą bliżej prowdnicy linki. Powtórzyć kroki od do d. MONTAŻ LINKI PRZEPUSTNICY WAŻNE: Przed zmocowniem linki przepustnicy do silnik zmocowć linkę zminy biegów. 1. Przesunąć mnetkę pilot do położeni jłowego. 2. Zmocowć linkę przepustnicy do dźwigni przepustnicy. Przymocowć, używjąc podkłdki i przeciwnkrętki. Odpowiednio dokręcić przeciwnkrętkę. b - b - Podkłdk nylonow Przeciwnkrętk 2678 Opis Nm funt x cl funt x stop Przeciwnkrętk linki przepustnicy b" Dokręcić, nstępnie poluzowć o 1/4 obrotu. 3. Wyregulowć tuleję linki przepustnicy, tk by zmontown link przepustnicy dociskł wkręt ztrzymni n obrotch jłowych do blokdy. c b b - c - Tulej Tulej mocując linkę Wkręt ztrzymni n obrotch jłowych 4. Zgodnie z poniższą instrukcją sprwdzić, czy link przepustnicy zostł odpowiednio wyregulown:. Włączyć bieg wsteczny kilk rzy, by ktywowć linkę przepustnicy. Upewnić się, że wł npędowy obrc się w czsie zminy n bieg wsteczny. b. Ustwić mnetkę pilot ponownie w położeniu neutrlnym. c. Umieścić między wkrętem regulcyjnym obrotów jłowych blokdą biegu jłowego cienki kwłek ppieru. Regulcj jest prwidłow, jeżeli podczs wyjmowni ppier nie podrze się, le będzie stwił pewien opór. pol 75

84 MONTAŻ SILNIKA ZABURTOWEGO WAŻNE: Wkręt ztrzymni n obrotch jłowych musi stykć się z blokdą. b - b - Wkręt ztrzymni n obrotch jłowych Blokd biegu jłowego 2680 d. W rzie konieczności wyregulowć tuleję linki. 5. Zblokowć uchwyt tulei mocującej z pomocą zczepu MONTAŻ ZESPOŁU PRZEDNIEJ OBEJMY WAŻNE: Wiązki przewodów silnik, kble kumultorowe, przewód pliwowy i przewody olejowe prowdzone między obejmą punktem mocowni n silniku powinny mieć odpowiedni luz, co pozwoli uniknąć nprężeń i ewentulnych złmń lub przecięci przewodów. 1. Umieścić dolną połowę przedniej obejmy w otworze w pokrywie dolnej. 2. Nnieść wrstwę neoprenową wokół przewodów elektrycznych, przewodów i linek sterowni, nstępnie umieścić je w dolnej połowie przedniej obejmy. - b - Osłon neoprenow Doln połow przedniej obejmy b pol

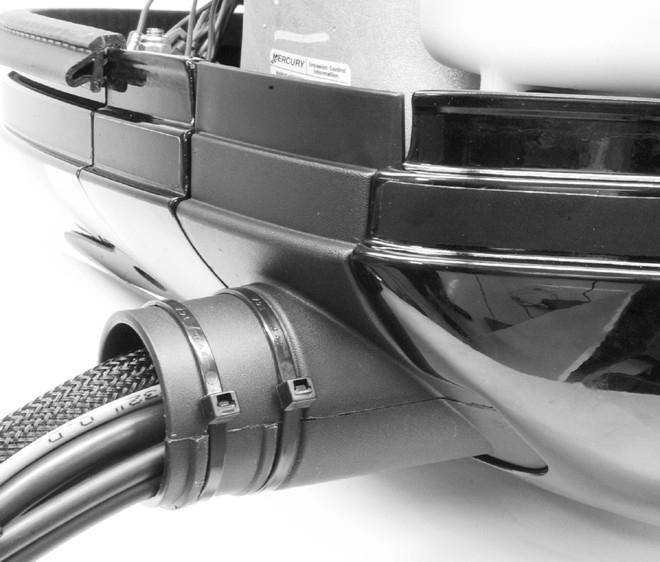

85 MONTAŻ SILNIKA ZABURTOWEGO 3. Połączyć górną połowę przedniej obejmy z dolną połową. Zmocowć obie połówki zcisku z pomocą opsek kblowych. - b - Górn połow przedniej obejmy Opski zciskowe b Zmocowć przednią obejmę w dolnej pokrywie z pomocą elementu ustljącego orz dwóch śrub. 5. Złożyć uszczelkę pokrywy. - Element ustljący pol 77
