1 2017 Mercury Mrine Pro XS OptiMx Instrukcj obsługi, konserwcji i montżu 8M pol

2 pol

3 Witmy Wybrli Pństwo jeden z njlepszych dostępnych morskich zespołów npędowych. Zwierją one szereg rozwiązń projektowych zpewnijących łtwość obsługi i trwłość. Odpowiedni trosk i konserwcj pozwolą cieszyć się produktem przez wiele sezonów żeglrskich. W celu zpewnieni mksymlnych osiągów i bezproblemowego użytkowni prosimy o dokłdne zpoznnie się z niniejszą instrukcją. Podręcznik obsługi i konserwcji zwier szczegółowe instrukcje dotyczące eksplotcji i konserwcji produktu. Zlecmy, by niniejsz instrukcj był dostępn przez cły czs i służył jko pomoc w czsie przebywni n wodzie. Dziękujemy z zkup jednego z nszych produktów. Mmy ndzieję, że pływnie będzie dl Pństw przyjemnością! Mercury Mrine, Fond du Lc, Wisconsin, U.S.A. Imię i nzwisko / funkcj: John Pfeifer, Prezes, Mercury Mrine Prosimy o uwżne przeczytnie niniejszej instrukcji WAŻNE: Jeśli jkikolwiek frgment niniejszej instrukcji jest niezrozumiły, prosimy skontktowć się z delerem. Deler może tkże dokonć prezentcji włściwych procedur uruchmini i obsługi. Informcj W niniejszej publikcji i n npędzie użyto oznczeń niebezpieczeństw, ostrzeżeń, przestróg i uwg, obok! których znjduje się międzynrodowy symbol zgrożeni ; informcje te ostrzegją osobę dokonującą montżu/użytkownik o czynnościch lub dziłnich, które mogą być niebezpieczne, jeśli zostną wykonne nieprwidłowo lub nieuwżnie. Nleży zwrócić n nie szczególną uwgę. Sme ostrzeżeni nie eliminują jeszcze zgrożeni, przed którym przestrzegją. Bezwzględne stosownie się do tych szczególnych instrukcji podczs prcy i zchowywnie zdrowego rozsądku to główne środki zpobiegni wypdkom.! OSTRZEŻENIE Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! PRZESTROGA Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć niewielkie lub umirkowne obrżeni. UWAGA Ozncz sytucję, któr jeśli nie zostnie zżegnn może spowodowć uszkodzenie silnik lub powżne uszkodzeni głównych podzespołów. WAŻNE: Ozncz informcje o znczeniu krytycznym dl pomyślnego zkończeni zdni. UWAGA: Ozncz informcje, które pomogą zrozumieć dny krok lub czynność. pol i

4 WAŻNE: Sterujący (kierujący) odpowid z włściwą i bezpieczną obsługę łodzi orz wyposżeni, tkże z bezpieczeństwo psżerów i innych osób znjdujących się n pokłdzie. Zdecydownie zlecmy, by przed rozpoczęciem używni łodzi przeczytć niniejszą instrukcję obsługi i konserwcji i dokłdnie zpoznć się z instrukcją obsługi zespołu npędowego orz związnego z nim wyposżeni.! OSTRZEŻENIE Spliny tego silnik zwierją związki chemiczne, które w stnie Kliforni uznwne są z substncje powodujące rk, wdy wrodzone orz w inny sposób szkodliwe dl rozrodu. Numery seryjne są kluczmi producent, które zwierją informcje o szczegółch konstrukcyjnych jednostki npędowej Mercury Mrine. Kontktując się z firmą Mercury Mrine w kwestich dotyczących serwisu, zwsze nleży podć numer modelu i numery seryjne. Opisy i dne techniczne zmieszczone w niniejszej instrukcji były ktulne n dzień ztwierdzeni jej do druku. Firm Mercury Mrine, któr kieruje się polityką stłego udoskonlni produktów, zstrzeg sobie prwo do wycofywni modeli produktów w dowolnym momencie, do zminy dnych technicznych lub konstrukcji bez uprzedniego powidomieni, zś zminy tkie nie wiążą się z podejmowniem przez nią dodtkowych zobowiązń. Informcj o gwrncji Zkupiony produkt jest objęty wrunkmi gwrncji ogrniczonej Mercury Mrine, której wrunki przedstwiono w osobnej części niniejszej instrukcji (Gwrncj). Wrunki gwrncji określją, jkie usterki są objęte gwrncją, jkie nie są nią objęte, tkże definiują czs obowiązywni gwrncji orz sposoby uzyskiwni świdczeń z tytułu gwrncji, jk również wżne wykluczeni i ogrniczeni odpowiedzilności z szkodyi inne informcje pokrewne. Nleży zpoznć się z tymi wżnymi informcjmi. Produkty firmy Mercury Mrine zostły skonstruowne i wyprodukowne według stndrdów wysokiej jkości i zsd obowiązujących w brnży orz według przepisów dotyczących emisji znieczyszczeń. Kżdy silnik Mercury Mrine przed wysyłką do dystrybutor zostł sprwdzony i uruchomiony w fbryce, by uzyskć pewność co do jego sprwności. Dodtkowo pewne produkty firmy Mercury Mrine są testowne i sprwdzne w kontrolownym środowisku, przez okres do 10 godzin prcy, w celu zweryfikowni i sporządzeni zpisu zgodności z obowiązującymi normmi i przepismi. Wszystkie produkty firmy Mercury Mrine sprzedwne jko nowe, objęte są odpowiednią gwrncją ogrniczoną, niezleżnie od tego, czy silnik uczestniczył w jednym z progrmów prób opisnych powyżej, czy też nie. Informcje n temt prw utorskich i znków towrowych MERCURY MARINE. Wszelkie prw zstrzeżone. Reprodukownie cłości lub części jest zbronione bez uprzedniej zgody. Alph, Axius, Brvo One, Brvo Two, Brvo Three, Circle M z logo Wves, K-plnes, Mriner, MerCthode, MerCruiser, Mercury, Mercury z logo Wves, Mercury Mrine, Mercury Precision Prts, Mercury Propellers, Mercury Rcing, MotorGuide, OptiMx, Quicksilver, SeCore, Skyhook, SmrtCrft, Sport-Jet, Verdo, VesselView, Zero Effort, Zeus, #1 On the Wter orz We're Driven to Win to zrejestrowne znki hndlowe Brunswick Corportion. Pro XS to znk towrowy firmy Brunswick Corportion. Logo Mercury Product Protection jest zstrzeżonym znkiem firmy Brunswick Corportion. Dne identyfikcyjne Prosimy o znotownie nstępujących informcji: ii pol

5 Silnik zburtowy Model silnik i moc w KM Numer seryjny silnik Przełożenie Numer śruby npędowej Skok Średnic Numer identyfikcyjny kdłub (HIN) Dt zkupu Producent łodzi Model pontonu Długość Numer świdectw emisji splin (tylko Europ) pol iii

6 pol iv

7 Informcje ogólne Obowiązki motorowodnik... 1 Przed uruchomieniem silnik... 1 Moc mksymln łodzi... 1 Obsług łodzi przy wysokiej prędkości i wykorzystniu pełnych osiągów... 2 Wybór śruby npędowej... 2 Modele silników zburtowych ze zdlnym sterowniem... 4 Uwg dotycząc systemu zdlnego sterowni... 4 Wyłącznik ściągcz linowego... 5 Ochron ludzi znjdujących się w wodzie... 7 Komunikt o bezpieczeństwie psżerów łodzie pontonowe i łodzie pokłdowe... 8 Skoki przez fle i kilwter... 9 Zderzeni z obiektmi pod wodą Emisj splin Wybór kcesoriów do silnik zburtowego Zleceni dotyczące bezpiecznego pływni łodzią Zpisnie numeru seryjnego Dne techniczne Części silnik Trnsport Przewożenie łodzi/silnik zburtowego n przyczepie Pliwo i olej Wymgni dotyczące pliw Zleceni dotyczące oleju Dodtki do oleju Wymgni dotyczące pliw Ochron przez zblokowniem przepływu pliw Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Wymogi EPA dotyczące przenośnych zbiorników pliw pod ciśnieniem Wymogi dotyczące zworów dozujących pliwo (FDV) Przenośny zbiornik pliw pod ciśnieniem firmy Mercury Mrine Npełninie zdlnego zbiornik oleju Npełninie zbiornik oleju zmocownego n silniku Npełninie zbiornik pliw Funkcje i elementy sterujące Elementy zdlnego sterowni System ostrzegwczy Zestw mechnicznego trymu i przechylni silnik pol v

8 Eksplotcj Wżne informcje List kontroln przed uruchomieniem Eksplotcj w temperturch ujemnych Eksplotcj w wodzie słonej lub znieczyszczonej Eksplotcj w kwench wysokogórskich Ustwinie kąt trymu podczs prcy n biegu jłowym Procedur docierni silnik Uruchomienie silnik Zmin biegów Ztrzymywnie silnik Konserwcj Zleceni dotyczące czyszczeni i pielęgncji Przepisy gencji EPA dotyczące emisji znieczyszczeń Hrmonogrm przeglądów i konserwcji Płuknie ukłdu chłodzeni Zdejmownie i montż górnej pokrywy Zdejmownie i montż pokrywy koł zmchowego Ukłd pliwowy Elementy mocujące łączników drążk mechnizmu zwrotniczego Wymin bezpieczników Anod kontroli korozji Przegląd kumultor Wymin śruby npędowej Przegląd i wymin świec zpłonowych Filtr powietrz n wlocie do sprężrki Sprwdznie psk lterntor Punkty smrowni Sprwdznie poziomu oleju hydrulicznego wspomgni trymowni Smrownie przekłdni Zlny silnik zewnętrzny Przechowywnie Przygotownie do przechowywni Ochron wewnętrznych elementów silnik Ochron zewnętrznych elementów silnik Skrzyni biegów Ustwinie silnik zburtowego w pozycji do przechowywni Przechowywnie kumultor Dignostyk i rozwiązywnie problemów Rozrusznik elektryczny nie obrc włu silnik Nie możn uruchomić silnik Silnik prcuje nierówno Spdek mocy Akumultor rozłdowuje się smoistnie vi pol

9 Pomoc serwisow Pomoc serwisow Zmwinie litertury Montż silnik przyczepnego Osprzęt mocujący silnik ztwierdzony przez Mercury Mrine Akcesori zmontowne n wsporniku zciskowym pwęży Moc mksymln łodzi Zbezpieczenie przed rozruchem n biegu Ukłd pliwowy Wskzówki dotyczące montżu Unoszenie silnik zburtowego Link steru przewód poprowdzony po stronie sterburty Elementy mocujące łączników drążk mechnizmu zwrotniczego Określnie zlecnej wysokości zmocowni silnik Nwiercnie otworów montżowych w silniku zburtowym Mocownie silnik zburtowego do pwęży Elektryk, węże i przewody ukłdu sterowni Przewód zminy biegów i przepustnicy Ponowny montż przedniej obejmy Ustwieni wtrysku oleju Sworzeń trymowni do wewnątrz Dziennik obsługi technicznej Książk konserwcji pol vii

10 pol viii

11 Obowiązki motorowodnik Użytkownik (kierujący) odpowid z włściwą i bezpieczną obsługę łodzi orz z bezpieczeństwo psżerów i innych osób. Zlec się, by kżdy użytkownik dokłdnie przeczytł i przyswoił sobie cłą niniejszą instrukcję obsługi znim zcznie obsługiwć silnik zewnętrzny. Przynjmniej jeszcze jedn osob n pokłdzie musi znć podstwy uruchmini i obsługi silnik i łodzi n wypdek, gdy kierujący nie będzie w stnie poprowdzić łodzi. Przed uruchomieniem silnik Nleży uwżnie przeczytć tę instrukcję Nleży nuczyć się jk włściwie obsługiwć silnik. W przypdku pytń nleży skontktowć się z delerem. Stosownie się do zsd bezpieczeństw i instrukcji obsługi, tkże postępownie zgodnie ze zdrowym rozsądkiem zmniejszy ryzyko obrżeń cił i uszkodzeni produktu. Nleży zwrócić szczególną uwgę n specjlne instrukcje bezpieczeństw znjdujące się w niniejszym dokumencie orz etykiety bezpieczeństw umieszczone n silniku zburtowym.! NIEBEZPIECZEŃSTWO Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! OSTRZEŻENIE Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć śmierć lub powżne obrżeni.! PRZESTROGA Ozncz sytucję niebezpieczną, któr jeśli nie zostnie zżegnn może spowodowć niewielkie lub umirkowne obrżeni. UWAGA Ozncz sytucję, któr jeśli nie zostnie zżegnn może spowodowć uszkodzenie silnik lub inne powżne uszkodzeni. Moc mksymln łodzi INFORMACJE OGÓLNE! OSTRZEŻENIE Przekroczenie mksymlnych wrtości mocy dl łodzi może prowdzić do powżnych obrżeń lub śmierci. Zstosownie silnik o zbyt dużej mocy może wpłynąć n sterowność łodzi i jej zchownie n powierzchni lub doprowdzić do uszkodzeni pwęży. Nie instlowć silnik przekrczjącego mksymlne wrtości mocy dl łodzi. pol 1

12 INFORMACJE OGÓLNE Nie wolno przekrczć mocy mksymlnej ni ndmiernie przełdowywć łodzi. N większości łodzi zgodnie z wymogmi umieszczon jest tbliczk z informcją o mksymlnej dopuszczlnej mocy i łdunku, określonym przez producent n podstwie wskzówek włdz federlnych. W rzie wątpliwości nleży skontktowć się z delerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Obsług łodzi przy wysokiej prędkości i wykorzystniu pełnych osiągów Jeżeli silnik zburtowy m być używny do pływni z dużymi prędkościmi przy wykorzystniu pełnych osiągów, przy których obsług nie jest dobrze opnown, nigdy nie nleży rozwijć pełnej prędkości przed odbyciem rejsu demonstrcyjno-instruktżowego ze sprzedwcą lub osobą mjącą doświdczenie w prowdzeniu łodzi z tkim silnikiem. Aby uzyskć więcej informcji, nleży sięgnąć po egzemplrz Eksplotcj łodzi o wysokich prmetrch dostępnej u deler, dystrybutor lub w firmie Mercury Mrine. Wybór śruby npędowej Śrub silnik zburtowego to jeden z njwżniejszych elementów ukłdu npędowego. Zły wybór śruby npędowej może zncząco negtywnie wpływć n zchownie łodzi i może prowdzić do uszkodzeni silnik zburtowego. Podczs wyboru śruby możn skorzystć z pełnego sortymentu śrub z luminium i stli nierdzewnej oferownego przez Mercury Mrine specjlnie zprojektownych dl tego silnik zburtowego Aby zpoznć się z pełną ofertą produktów i wyszukć śrubę njlepiej dopsowną do sposobu użytkowni, proszę wejść n stronę lub skontktowć się z njbliższym delerem Mercury. WYBÓR POPRAWNEJ ŚRUBY W wyborze odpowiedniej śruby npędowej wżne jest zstosownie dokłdnego obrotomierz mierzącego prędkość obrotową silnik. Nleży dobrć śrubę npędową do zstosowni w łodzi pozwljącą silnikowi prcowć w podnym zkresie njwyższych obrotów. Podczs korzystni z łodzi z szybkością "cł nprzód" (cłkowite otwrcie przepustnicy) w normlnych wrunkch obciążeni, prędkość obrotow silnik powinn mieścić się w górnej połowie zlecnego mksymlnego zkresu obrotów silnik. Zob. Dne techniczne. Jeśli obroty silnik przekrczją ten zkres, nleży wybrć śrubę npędową o większym skoku skrzydeł w celu zmniejszeni prędkości obrotowej silnik. Jeśli obroty silnik znjdują się poniżej zlecnego zkresu, nleży wybrć śrubę npędową o mniejszym skoku skrzydeł w celu zwiększeni prędkości obrotowej silnik. WAŻNE: Aby zpewnić odpowiednie dopsownie, firm Mercury Mrine zlec stosownie śrub npędowych i osprzętu do montżu mrki Mercury lub Quicksilver. 2 pol

13 INFORMACJE OGÓLNE Śruby npędowe określ się przy pomocy nstępujących prmetrów: średnic, skok skrzydeł, liczb skrzydeł orz mterił. Średnic i skok są wytłoczone (wytopione) z boku lub n końcu pisty śruby npędowej. Pierwsz liczb ozncz średnicę śruby, drug liczb ozncz jej skok. N przykłd, 14x19 ozncz śrubę npędową o średnicy 14 cli i skoku 19 cli. b b - Średnic Skok - ruch podczs jednego obrotu. Poniżej przedstwimy podstwowe informcje n temt śrub npędowych, pozwljące wybrć poprwną śrubę dl odpowiedniego zstosowni łodzi. Średnic - Średnic to odległość w poprzek wyobrżonego koł kreślonego przez śrubę podczs jej obrotów. Poprwną średnic dl kżdej śruby określ konstrukcj npędu zburtowego. Jednkże, jeśli dl tej smej wrtości skoku dostępne jest więcej średnic niż jedn, nleży używć śrub o większej średnicy dl ciężkich zstosowń, śrub o mniejszej średnicy do lżejszych zstosowń. Skok - Skok to teoretyczn odległość w clch, o jką śrub przemieszcz się do przodu podczs jednego obrotu. Skok możn przyrównć do biegów w smochodzie. Im niższy bieg, tym szybciej smochód przyspiesz, le osiągnie niższą prędkość mksymlną. Podobnie, śrub o mniejszym skoku szybciej przyspieszy, le jej prędkość mksymln będzie ogrniczon. Im większy skok śruby, tym szybciej zwykle będzie mogł płynąć łódź, chociż zwykle zmniejsz to przyspieszenie. Określnie odpowiedniego skoku - Njpierw nleży sprwdzić prędkość obrotową silnik po pełnym otwrciu przepustnicy w wrunkch normlnego obciążeni. Jeśli prędkość obrotow przy cłkowicie otwrtej przepustnicy mieście się w zlecnym zkresie, nleży wybrć zmienną lub nową śrubę o tkim smym skoku, jk ktulnie zmontown. Zwiększenie skoku o 1 cl powoduje zmniejszenie prędkości obrotowej przy pełnym otwrciu przepustnicy o 150 do 200 obr./min. Zmniejszenie skoku o 1 cl powoduje zwiększenie prędkości obrotowej przy pełnym otwrciu przepustnicy o 150 do 200 obr./min. Zmin z trójskrzydłowej śruby n śrubę czteroskrzydłową zwykle zmniejsz prędkość obrotową przy pełnym otwrciu przepustnicy o 50 do 100 obr./min. WAŻNE: Unikć uszkodzeni silnik. Nigdy nie nleży używć śruby npędowej pozwljącej silnikowi n przekrcznie zlecnego zkresu prędkości obrotowej przy pełnym otwrciu przepustnicy w wrunkch normlnego obciążeni. pol 3

14 INFORMACJE OGÓLNE MATERIAŁ, Z JAKIEGO WYKONANO ŚRUBĘ NAPĘDOWĄ Większość śrub npędowych wytwrznych przez firmę Mercury Mrine wykonn jest z luminium lub stli nierdzewnej. Aluminium jest odpowiednie do zstosowń ogólnych, śruby luminiowe stnową stndrdowe wyposżenie wielu nowych łodzi. Stl nierdzewn jest pond pięciokrotnie trwlsz od luminium i zwykle zpewni zwiększenie przyspieszeni i prędkości mksymlnej dzięki lepszej sprwności projektowej. Pondto dostępny jest szerszy wybór rozmirów i stylów śrub ze stli nierdzewnej, co pozwl n osiągnięcie mksymlnych osiągów przez łódź. ŚRUBY TRÓJSKRZYDŁOWE KONTRA ŚRUBY CZTEROSKRZYDŁOWE Choć obie wersje są dostępne w wielu rozmirch i mogą być wykonne z luminium i ze stli nierdzewnej, śruby trójskrzydłowe i czteroskrzydłowe mją różną chrkterystykę prcy. Ogólnie rzecz biorąc, śruby trójskrzydłowe oferują dobre ogólne osiągi i wyższą prędkość mksymlną w porównniu z śrubmi czteroskrzydłowymi. Jednkże, śruby czteroskrzydłowe zwykle szybciej przechodzą w ślizg i są sprwniejsze przy prędkościch podróżnych. Modele silników zburtowych ze zdlnym sterowniem System zdlnego sterowni silnik musi być wyposżony w urządzenie zbezpieczjące, pozwljące n uruchomienie silnik wyłącznie n biegu jłowym. To zpobieg uruchomieniu silnik, gdy bieg jest w położeniu innym niż jłowe.! OSTRZEŻENIE Uruchomienie silnik n biegu może spowodowć powżne obrżeni lub śmierć. Nie uruchmić łodzi, któr nie jest wyposżon w urządzenie zbezpieczjące biegu jłowego. N Uwg dotycząc systemu zdlnego sterowni Drążek mechnizmu zwrotniczego, który łączy linkę sterową z silnikiem, nleży przymocowć z pomocą nkrętek smozbezpieczjących. Nkrętek smozbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk. 4 pol

15 INFORMACJE OGÓLNE! OSTRZEŻENIE Zstosownie nieprwidłowych elementów mocujących lub nieprwidłowych procedur instlcji może skutkowć poluzowniem lub odłączeniem drążk mechnizmu zwrotniczego. Może to spowodowć ngłą, nieoczekiwną utrtę kontroli nd łodzią, w efekcie powżne obrżeni cił lub śmierć wskutek wyrzuceni psżerów z burtę. Nleży zwsze stosowć wymgne podzespoły i postępowć zgodnie z instrukcjmi orz procedurmi dokręcni. - Nkrętki smozbezpieczjące Wyłącznik ściągcz linowego Celem wyłącznik ściągcz linowego jest wyłączenie silnik po oddleniu się sterującego ze swojego miejsc n zbyt dużą odległość (np. w rzie przypdkowego wyrzuceni z siedzeni), uniemożliwijącą nciśnięcie wyłącznik. Silniki zburtowe z rumplem i niektóre łodzie ze zdlnym sterowniem są wyposżone w wyłącznik ściągcz linowego. Wyłącznik ściągcz linowego możn zinstlowć jko element wyposżeni zwykle n desce rozdzielczej lub z boku w pobliżu miejsc sterującego. Etykietk w pobliżu wyłącznik ściągcz linowego jest wzrokowym przypomnieniem dl opertor, by przymocowć ściągcz linowy do osobistego sprzętu unoszącego n wodzie (PFD) lub ndgrstk. pol 5

16 INFORMACJE OGÓLNE Link ściągcz m zzwyczj cm (4 5 stóp) długości po rozciągnięciu, z jedną końcówką umożliwijącą umieszczenie w wyłączniku, drugą końcówką zoptrzoną w ztrzsk do przymocowni do sprzętu PFD lub ndgrstk. Ściągcz linowy jest zwijny, by mksymlnie skrócić jego długość w stnie spoczynku, w celu zminimlizowni prwdopodobieństw splątni ze znjdującymi się w pobliżu przedmiotmi. Możliwość rozciągni minimlizuje prwdopodobieństwo przypdkowego uruchomieni, gdyby sterujący chcił poruszć się w pobliżu swojego miejsc. Aby uzyskć krótszy ściągcz linowy, nleży go owinąć wokół ndgrstk lub nogi lbo związć n nim węzeł. ATTACH LANYARD b RUN OFF c b - c - Ztrzsk linki ściągcz linowego Etykiet ściągcz linowego Wyłącznik ściągcz linowego Przed przejściem do informcji zwrtych w dlszej części instrukcji nleży zpoznć się z nstępującymi informcjmi dotyczącymi bezpieczeństw. Wżne informcje dotyczące bezpieczeństw: Celem wyłącznik ściągcz linowego jest wyłączenie silnik po oddleniu się sterującego od swego miejsc n zbyt dużą odległość, uniemożliwijącą nciśnięcie wyłącznik. Może się to zdrzyć, jeśli sterujący wypdnie z burtę lub pozostjąc n pokłdzie, oddli się od stnowisk sterowni n większą odległość. Wypdnięcie z burtę i przypdkowe wyrzucenie z łodzi jest brdziej prwdopodobne w niektórych typch łodzi, np. w przypdku niskoburtowych pontonów, łodzi do połowów, łodzi wyczynowych, łodzi do połowów obsługiwnych rumplem ręcznym. Wypdnięcie i wyrzucenie z łodzi może też być skutkiem nieumiejętnej obsługi, np. siedzenie n oprciu siedzeni lbo górnej krwędzi ndburci lub stnie w łódce przy prędkości ślizgowej, siedzenie n podwyższonych pokłdch łodzi połowowych, rozwijnie prędkości ślizgowej n płytkiej wodzie lub tm, gdzie pod wodą znjduje się wiele przeszkód, zwolnienie uchwytu n kole sterowniczym lub uchwycie rumpl, gdy ten ciągnie w jedną stronę, picie lkoholu lub zżywnie nrkotyków, lub wykonywnie brwurowych mnewrów przy dużych prędkościch. Uruchomienie wyłącznik ściągcz linowego spowoduje niezwłoczne ztrzymnie silnik, le łódź siłą bezwłdności przepłynie jeszcze pewną odległość, zleżnie od prędkości i ostrości zkrętu w momencie wyłączeni silnik. Łódź nie wykon jednk pełnego koł. Łódź płynąc siłą bezwłdności może spowodowć równie powżne obrżeni kżdego znjdującego się n jej kursie, jk łódź z włączonym silnikiem. Zdecydownie zlecne jest poinstruownie psżerów łodzi o włściwych procedurch uruchmini i obsługi silnik n wypdek, gdyby musieli przejąć obsługę silnik w sytucji wryjnej (np. gdy sterujący zostnie przypdkowo wyrzucony z łodzi).! OSTRZEŻENIE Jeśli sterujący wypdnie z łodzi, ntychmistowe wyłączenie silnik zncznie zmniejszy ryzyko obrżeń lub śmierci w rzie potrąceni przez łódź. Nleży zwsze dobrze przyczepić obydw końce wyłącznik ściągcz linowego. 6 pol

17 ! OSTRZEŻENIE Sił hmowni wywołn przez przypdkowe lub niezmierzone uruchomienie wyłącznik może spowodowć powżne obrżeni lub śmierć. Sterujący łodzią nigdy nie powinien opuszczć stnowisk sterującego bez uprzedniego odłączeni wyłącznik ściągcz linowego. Możliwe jest również przypdkowe lub niezmierzone uruchomienie wyłącznik podczs normlnej prcy silnik. Może to wywołć nstępujące potencjlnie niebezpieczne zdrzeni (jedno, kilk lub wszystkie z nich): Psżerowie mogą zostć wyrzuceni do przodu z powodu ngłego przerwni ruchu łodzi do przodu - jest to szczególnie niebezpieczne dl siedzących n przedzie łodzi, gdyż mogą zostć wyrzuceni przez dziób łodzi i uderzeni skrzynią biegów lub śrubą npędową. Utrt mocy i kontroli nd kierunkiem płynięci n wzburzonym morzu, n wodzie z silnymi prądmi lub przy silnym wietrze. Utrt kontroli przy dokowniu. UTRZYMYWANIE WYŁĄCZNIKA ŚCIĄGACZA LINOWEGO ORAZ LINKI ŚCIĄGACZA W PRAWIDŁOWYM STANIE Przed kżdym użyciem sprwdzić czy wyłącznik ściągcz linowego funkcjonuje prwidłowo. Uruchomić silnik, nstępnie wyłączyć ciągnąc z linkę ściągcz. Jeśli nie nstąpi wyłączenie silnik, oddć wyłącznik do nprwy przed rozpoczęciem użytkowni łodzi. Przed kżdym użyciem skontrolowć wzrokowo linkę ściągcz, czy jest w dobrym stnie i czy nie m n niej pęknięć, przecięć lub przetrć. Skontrolowć, czy ztrzski n końcch linki są w dobrym stnie. Wymienić uszkodzone lub zużyte linki ściągcz. Ochron ludzi znjdujących się w wodzie PRZY ZWYKŁEJ PRĘDKOŚCI INFORMACJE OGÓLNE Osobie stojącej lub unoszącej się n wodzie brdzo trudno jest szybko uciec przed łodzią płynącą wprost n nią, nwet jeśli łódź porusz się z młą prędkością Płynąc przez obszr wodny, gdzie mogą znjdowć się ludzie, nleży zwsze zwolnić i zchowć szczególną ostrożność. Zwsze, gdy łódź się porusz (dryfuje), bieg silnik zewnętrznego jest jłowy, wod oddziływuje n śrubę npędową, powodując jej obrcnie się. W tkiej sytucji obroty śruby npędowej mogą spowodowć powżne obrżeni. W NIERUCHOMEJ ŁODZI! OSTRZEŻENIE Obrcjąc się śrub npędow, poruszjąc się łódź lub jkiekolwiek twrde urządzenie przymocowne do łodzi może spowodowć powżne obrżeni lub śmierć osób znjdujących się w wodzie. Jeśli ktokolwiek znjduje się w wodzie blisko łodzi, zwsze nleży niezwłocznie wyłączyć silnik. pol 7

18 INFORMACJE OGÓLNE Przed zezwoleniem ludziom n pływnie lub przebywnie w wodzie w pobliżu łodzi, nleży przełączyć silnik zewnętrzny n bieg jłowy i wyłączyć go. Komunikt o bezpieczeństwie psżerów - łodzie pontonowe i łodzie pokłdowe Zwsze, gdy łódź jest w ruchu, nleży obserwowć, gdzie znjdują się psżerowie. Nie wolno pozwlć n to, by psżerowie stli lub używli siedzeń innych niż przeznczone do płynięci przy prędkości większej niż n biegu jłowym. Ngłe wyhmownie łodzi, np. w wyniku znurzeni w dużą flę lub kilwter lub gwłtownego ujęci gzu, tkże ngł zmin kierunku łodzi może doprowdzić do wyrzuceni psżerów przez przód łodzi. Człowiek, który wypdł przez przód łodzi między dw pływki może zostć potrącony przez silnik zburtowy. ŁODZIE Z OTWARTYM PRZODEM POKŁADU Nie wolno przebywć n pokłdzie n zewnątrz brierki, gdy łódź jest w ruchu. Wszyscy psżerowie powinni się znjdowć z przednią brierką lub osłoną. Osoby n pokłdzie przednim mogą być łtwo wyrzucone z burtę; zwisjące nogi osób siedzących n przedzie łodzi mogą być wciągnięte do wody przez flę ! OSTRZEŻENIE Siedzenie lub stnie w miejscu nie przeznczonym dl psżerów przy prędkościch większych niż prędkość minimln może prowdzić do powżnych obrżeń lub śmierci. Nie nleży zbliżć się do przedniej krwędzi pokłdu lub podniesionych pltform i pozostć n siedzeniu, gdy łódź jest w ruchu. ŁODZIE Z MONTOWANYMI Z PRZODU, PODWYŻSZONYMI SIEDZISKAMI WĘDKARSKIMI Nie nleży korzystć z podwyższonych siedzisk do łowieni, gdy łódź porusz się z prędkością większą niż n biegu jłowym lub prędkości typowej dl połowów. Przy większych prędkościch nleży siedzieć tylko n siedzenich przeznczonych do podróżowni. 8 pol

19 INFORMACJE OGÓLNE Kżde ngłe i nieoczekiwne zredukownie prędkości łodzi może spowodowć wypdnięcie psżer siedzącego n podwyższeniu Skoki przez fle i kilwter Pływnie łodzimi rekrecyjnymi przez fle i kilwter jest nturlną czynnością w sporcie motorowodnym. Ale gdy dzieje się to przy dużej prędkości tk, że kdłub łodzi częściowo lub cłkowicie wynurz się z wody, pojwi się pewne niebezpieczeństwo, zwłszcz w momencie znurzeni łodzi w wodzie Głównym zgrożeniem jest zmin kierunku łodzi w trkcie skoku". Wtedy przy opdnięciu n powierzchnię wody łódź może gwłtownie skręcić i obrć nowy kierunek. Tk gwłtown zmin kierunku może spowodowć wypdnięcie psżerów z siedzeń lub z łodzi.! OSTRZEŻENIE Skknie przez fle lub kilwter może spowodowć powżne obrżeni lub śmierć n skutek wyrzuceni z łodzi. Jeśli jest to możliwe, nleży unikć skoków przez fle i kilwter. Skok łodzi przez flę lub kilwter może pociągnąć z sobą inne, rzdziej spotykne zgrożenie. Jeżeli podczs skoku dziób łodzi przechyli się wystrczjąco do dołu, spdjąc może znurzyć się n chwilę pod wodą. Spowoduje to nieml ntychmistowe ztrzymnie łodzi, w rezultcie wyrzucenie psżerów do przodu. Łódź może też gwłtownie zmienić kierunek. pol 9

20 Zderzeni z obiektmi pod wodą INFORMACJE OGÓLNE Kierując łodzią n płytkich wodch lub tm, gdzie istnieje podejrzenie, że pod wodą występują przeszkody, które mogłyby uderzyć w silnik zburtowy lub spód łodzi, nleży zredukowć prędkość i płynąć ostrożnie. Njlepszym sposobem n zminimlizownie obrżeń u ludzi lub uszkodzeń łodzi n skutek uderzeni w unoszące się n wodzie obiekty lub przeszkody znjdujące się pod wodą jest kontrolownie prędkości łodzi. W tkich sytucjch prędkość łodzi nleży zredukowć do minimlnej prędkości ślizgowej wynoszącej od 24 do 40 km/h (15 do 25 mil/h) Uderzenie obiektu podwodnego lub unoszącego się n powierzchni wody może spowodowć niemożliwe do przewidzeni sytucje niebezpieczne. Niektóre z tych sytucji mogą mieć nstępujące skutki: Część silnik zburtowego lub cły silnik może się oderwć i wbić w łódź. Łódź może gwłtownie skręcić. Tk gwłtown zmin kierunku może spowodowć wypdnięcie psżerów z siedzeń lub z łodzi. Gwłtowne zmniejszenie prędkości. Spowoduje ono wyrzucenie psżerów do przodu lub nwet z burtę. Uszkodzenie silnik i/lub łodzi n skutek uderzeni. Nleży pmiętć, że njlepszym sposobem n zminimlizownie obrżeń u ludzi lub uszkodzeń łodzi n skutek uderzeni jest kontrolownie prędkości łodzi. W rejonch, w których występują przeszkody podwodne, nleży utrzymywć minimlną prędkość ślizgową. Gdy łódź uderzy w obiekt podwodny, nleży jk njszybciej wyłączyć silnik i sprwdzić, czy jego elementy nie zostły uszkodzone lub nie obluzowły się. Jeżeli doszło do uszkodzeni lub istnieje podejrzenie uszkodzeni silnik zburtowego, nleży go dostrczyć do utoryzownego deler celem dokonni dokłdnego przeglądu i niezbędnych nprw. Nleży również dokonć przeglądu łodzi i sprwdzić, czy nie m pęknięć kdłub lub pwęży, i czy nigdzie nie przeciek wod. Używnie uszkodzonego silnik zburtowego może spowodowć dlsze uszkodzeni innych jego części lub może utrudnić sterownie łodzią. Jeżeli konieczne jest kontynuownie pływni, nleży zncznie zmniejszyć prędkość.! OSTRZEŻENIE Eksplotcj silnik lub łodzi uszkodzonej n skutek zderzeni grozi zniszczeniem łodzi, powżnymi obrżenimi lub śmiercią. Jeżeli łódź doświdczy jkiegokolwiek uderzeni, utoryzowny dystrybutor Mercury Mrine powinien zbdć i nprwić łódź lub zespół npędowy. 10 pol

21 Emisj splin INFORMACJE OGÓLNE UWAGA! GROŹBA ZATRUCIEM TLENKIEM WĘGLA Tlenek węgl (CO) jest śmiertelnie niebezpiecznym gzem obecnym w splinch wydzielnych przez wszystkie silniki wewnętrznego splni, łącznie z silnikmi npędowymi łodzi orz genertormi zsiljącymi różne kcesori znjdujące się n łodzi. CO jest gzem bezwonnym, bezbrwnym i bez smku, lecz jeśli wyczuwlny jest zpch lub smk splin silnik, ozncz to, że wdychny jest również CO. Do wczesnych objwów ztruci tlenkiem węgl, które są brdzo podobne do objwów choroby morskiej i nietrzeźwości, nleżą ból głowy, zwroty głowy, senność i nudności.! OSTRZEŻENIE Wdychnie splin może spowodowć ztrucie tlenkiem węgl, w rezultcie utrtę przytomności, uszkodzenie mózgu lub śmierć. Nleży unikć nrżeni n dziłnie tlenku węgl. W czsie prcy silnik nie nleży przebywć w pobliżu elementów ukłdu wydechowego. W trkcie żeglugi lub postoju nleży zpewnić dobrą wentylcję łodzi. NIE PRZEBYWAĆ W POBLIŻU ELEMENTÓW UKŁADU WYDECHOWEGO co co co co co co co co co co co co co co co co co co co co Gzy splinowe silnik zwierją szkodliwy tlenek węgl. Unikć obszrów ze skoncentrownymi gzmi splinowymi silnik. W czsie prcy silników osoby pływjące powinny znjdowć się z dl od łodzi i nie siedzieć, leżeć lub stć n pltformch do pływni lub drbinkch łodzi. W czsie żeglugi nie nleży pozwlć psżerom przebywć bezpośrednio z łodzią (n holownych pltformch, uprwijąc surfing tekowy/body surfing). Tkie niebezpieczne prktyki są związne nie tylko z nrżeniem osób n duże stężenie splin silnik, lecz również stwrzją zgrożenie obrżenimi od śruby npędowej łodzi. WŁAŚCIWA WENTYLACJA W celu pozbyci się splin nleży wentylowć część łodzi przeznczoną dl psżerów, otwierć kurtyny boczne lub przednie luki. Przykłd pożądnego przepływu powietrz przez łódź: pol 11

22 INFORMACJE OGÓLNE SŁABA WENTYLACJA Podczs żeglowni z witrem i/lub w pewnych wrunkch wietrznych do stle osłoniętych lub osłoniętych brezentem kbin lub kokpitów przy niewystrczjącej wentylcji może dostwć się tlenek węgl. Dltego w łodzi nleży zmontowć jeden lub więcej detektorów tlenku węgl. Choć są to rzdkie przypdki, w bezwietrzne dni osoby pływjące w pobliżu lub przebywjące n otwrtym pokłdzie stojącej łodzi z włączonym silnikiem mogą zostć nrżone n kontkt z tlenkiem węgl w niebezpiecznym stężeniu. 1. Przykłdy słbej wentylcji, gdy łódź stoi: b b - Prcujący silnik łodzi przycumownej w zmkniętej przestrzeni Cumownie w pobliżu innej łodzi z prcującym silnikiem 2. Przykłdy słbej wentylcji w czsie żeglugi: b b - Pływnie przy zbyt dużym kącie przegłębieni dziobu łodzi. Pływnie łodzią z zmkniętymi lukmi przednimi (efekt kombi). Wybór kcesoriów do silnik zburtowego Specjlnie dl potrzeb tego silnik zewnętrznego zprojektowno i przetestowno oryginlne kcesori Mercury Precision lub Quicksilver Accessories. Akcesori te możn nbyć u delerów Mercury Mrine. WAŻNE: Przed montżem kcesoriów nleży się skonsultowć z delerem. Nieprwidłowe stosowniu kcesoriów lub wykorzystnie nieztwierdzonych kcesoriów może spowodowć uszkodzenie produktu. Niektóre kcesori nie produkowne lub nie sprzedwne przez Mercury Mrine nie zostły zprojektowne w sposób zpewnijący bezpieczne ich używnie z silnikiem zewnętrznym lub systemem obsługi silnik zewnętrznego. W przypdku wszystkich kcesoriów nleży zpoznć z instrukcją montżu, obsługi i konserwcji tych kcesoriów. Zob. Instlcj silnik zburtowego - kcesori zmontowne n wsporniku zciskowym pwęży by uzyskć wżne informcje n temt mocowni kcesoriów do wspornik zciskowego pwęży. 12 pol

23 Zleceni dotyczące bezpiecznego pływni łodzią Aby bezpiecznie korzystć z dróg wodnych, nleży zpoznć się z wszystkimi miejscowymi, krjowymi i innymi włściwymi przepismi i ogrniczenimi dotyczącymi żeglugi, tkże wziąć pod uwgę nstępujące wskzówki. Nleży znć przepisy prw wodnego i je przestrzegć. Zlecne jest, by wszyscy sterujący łodzią ukończyli szkolenie BHP z zkresu pływni łodzią. W Stnch Zjednoczonych kursy prowdzone są przez: Służbę Pomocniczą Strży Wybrzeż USA, Power Squdron, Czerwony Krzyż i urząd ndzorujący żeglugę w dnym stnie lub regionie. Aby uzyskć dodtkowe informcje w Stnch Zjednoczonych, prosimy zdzwonić do Bot U.S. Foundtion BOAT (2628). Nleży wykonywć kontrole w zkresie bezpieczeństw i przeprowdzć wymgną konserwcję. Systemtycznie wykonywć czynności określone hrmonogrmem i wykonywć wszelkie nprwy w sposób prwidłowy. Przeprowdzć kontrolę pokłdowego sprzętu bezpieczeństw. Oto kilk sugestii odnośnie typów wyposżeni bezpieczeństw, które nleży zbrć w rejs: Atestowne gśnice Urządzeni sygnlizcyjne: ltrk, rkiety lub flry, flg i gwizdek lub sygnliztor dźwiękowy Nrzędzi konieczne dl drobnych nprw Kotwic orz dodtkow lin kotwiczn Ręczn pomp zęzow orz dodtkowe korki spustowe. Wod do pici Rdio Wiosło łoptkowe lub zwykłe Zpsow śrub npędow, pisty oporowe i odpowiedni klucz Zestw pierwszej pomocy orz instrukcje Pojemniki wodoodporne Zpsowe wyposżenie sterowni, bterie, żrówki i bezpieczniki Komps i mp lub mp morsk regionu Osobisty sprzęt unoszący n wodzie (1 zestw n kżdą osobę znjdującą się n łodzi) Obserwowć oznki zminy pogody i unikć pływni przy złej pogodzie i niespokojnym morzu. Nleży powidomić kogoś o kierunku wyprwy i szcownym czsie powrotu. Wsidnie psżerów. Silnik łodzi nleży ztrzymć, gdy wsidją lub wysidją z niej psżerowie lub gdy znjdują się oni w tylnej części (w pobliżu rufy) łodzi. Przełączenie silnik n bieg jłowy nie jest wystrczjące. Nleży stosowć kmizelki i koł rtunkowe. INFORMACJE OGÓLNE Federlne prwo wymg, by był to ztwierdzon przez Strż Ochrony Wybrzeż USA kmizelk rtunkow (osobisty sprzęt unoszący n wodzie), włściwe dopsown i łtwo dostępn dl kżdej osoby n pokłdzie, łącznie z poduszką lub kołem rtunkowym. Zlecmy, by kżd osob w trkcie przebywni n łodzi przez cły czs nosił kmizelkę rtunkową. Nleży przeszkolić inną osobę w zkresie sterowni łodzią. pol 13

24 Co njmniej jedną osobę spośród psżerów nleży przeszkolić w zkresie podstw uruchmini i obsługi silnik orz sterowni łodzią, n wypdek gdyby sterujący utrcił zdolność kierowni łodzią lub wypdł z burtę. Nie przeciążć łodzi. Dl większości łodzi wyznczono i podno w teście mksymlne obciążenie (łdowność)(informcje zwier znjdując się n łodzi plkietk z dnymi dotyczącymi łdowności). Zpoznć się z ogrniczenimi dotyczącymi obsługi i łdowności łodzi. Dowiedzieć się, czy łódź będzie unosić się n wodzie, jeśli jest pełn wody. Jeżeli msz wątpliwości, skontktuj się z utoryzownym delerem Mercury Mrine lub producentem łodzi. Sprwdzić, czy wszyscy psżerowie są prwidłowo rozmieszczeni. Nie nleży pozwlć n sidnie lub stwnie n żdnej z części łodzi, któr nie jest do tego przeznczon. Obejmuje to tylne powierzchnie siedzeń, górne krwędzi ndburci, dziób, pomosty, podniesione siedzeni do łowieni ryb i wszelkie obrotowe siedzeni do łowieni ryb. Psżerom nie wolno siedzieć ni podróżowć w żdnym miejscu, w którym ngłe nieoczekiwnie przyspieszenie, ngłe ztrzymnie, nieoczekiwn utrt pnowni nd łodzią lub ngły ruch łodzi mógłby spowodowć wyrzucenie kogoś z burtę lub do łodzi. Przed wyruszeniem sprwdzić, czy wszyscy psżerowie zjęli swoje miejsc. Nigdy nie obsługiwć łodzi pod wpływem lkoholu lub środków odurzjących. Jest to prwnie zbronione. Alkohol, leki lub nrkotyki obniżją zdolność włściwej oceny sytucji i szybkiego regowni. Zpoznć się z obszrem kwenu wodnego i unikć miejsc niebezpiecznych. Nleży zchowć ostrożność. Sterujący łodzią odpowid prwnie z prowdzenie stłej obserwcji wzrokowej i nsłuchu. Sterujący musi mieć niezkłóconą niczym widoczność, szczególnie w kierunku do przodu. Psżerowie, łdunek lub siedzeni do połowów nie mogą zsłnić sterującemu pol widzeni, gdy łódź płynie z prędkością wyższą, niż n wolnych obrotch lub prędkością ślizgową. Obserwowć innych, wodę i kilwter. Nigdy nie prowdzić łodzi bezpośrednio z nrcirzem wodnym. Łódź poruszjąc się z prędkością 40 km/h (25 mil n godzinę) wyprzedzi nrcirz wodnego, który updł do wody 61 m (200 stóp) przed łodzią w czsie 5 sekund. Nleży uwżć n osoby przewrócone n nrtch wodnych. Gdy łodzi używ się do holowni nrcirz wodnego lub podobnego sportu, w sytucji gdy nrcirz przewróci się, wrcjąc po niego nleży tk ustwić łódź, by nrcirz znjdowł się po stronie sterującego łodzią. Sterujący powinien cły czs obserwowć osobę w wodzie; nie wolno podpływć tyłem do osób n nrtch wodnych ni żdnych innych osób znjdujących się w wodzie. Nleży zgłszć wszelkie wypdki. INFORMACJE OGÓLNE Jeżeli łódź uczestniczył w wypdku, sterujący jest prwnie zobowiązny do złożeni rportu z wypdku w odpowiedniej jednostce ndzorującej żeglugę. Wypdek z udziłem łodzi nleży zgłosić, jeżeli 1) są ofiry śmiertelne lub mogą być ofiry śmiertelne, 2) obrżeni osób wymgją pomocy medycznej wykrczjącej poz pierwszą pomoc, 3) uszkodzone zostły łodzie lub inne obiekty, wrtość szkód przekrcz 500 dolrów lub 4) nstąpiło cłkowite zniszczenie łodzi. O pomoc nleży zwrócić się do prcowników miejscowego posterunku. 14 pol

25 Zpisnie numeru seryjnego INFORMACJE OGÓLNE Wżne jest, by zpisć i zchowć numer seryjny. Numer seryjny znjduje się n silniku zburtowym (ptrz ilustrcj). XXXXXXXXX XXXXXXXX XXXX b c b - c - Numer modelu Numer seryjny Znk Certified Europe (CE) (jeśli dotyczy) Dne techniczne Modele 150 Pro XS 175 Pro XS Moc w KM Kilowty Obr./min przy cłkowicie otwrtej przepustnicy obr./min obr./min. Obroty jłowe n biegu do przodu 550 ± 25 obr./min Liczb cylindrów 6 Objętość skokow cylindr Średnic cylindr Skok tłok Zlecne świece zpłonowe Odstęp świecy zpłonowej Stndrdowe przełożenie skrzyni biegów Przełożenie skrzyni biegów n dużych wysokościch Zlecn benzyn Zlecny olej Ilość oleju w skrzyni biegów Prmetry kumultor* Moc ukłdu łdowni System kontroli emisji 2508 cm sześc. (153 cl³) NGK 88,4 mm (3,500 cl) 67,3 mm (2,650 cl) 1,1 mm (0,042 cl) 1,87:1 2,00:1 Ptrz Pliwo i olej Ptrz Pliwo i olej 665 ml (22,5 uncji) IZFR6J-11 IZFR6J 1000 Mrine Crnking Amps (MCA) lub 800 Cold Crnking Amps (CCA) 60 A Elektroniczne sterownie silnikiem (EC) pol 15

26 INFORMACJE OGÓLNE Modele 150 Pro XS 175 Pro XS Dźwięk słyszny przez sternik (norm ICOMIA 39-94) db *Producenci kumultorów mogą używć różnych stndrdów znmionowych i testowych. MCA, CCA, Ah i pojemność rezerwow (RC) to oznczeni znmionowe uznwne przez Mercury Mrine. Producenci stosujący normy inne niż powyższe, np. odpowiednik MCA, nie spełniją wymogów Mercury Mrine dotyczących kumultorów. Części silnik b - b - c - Pokryw górn Pomocniczy przełącznik odchylni Obejmy pwęży j d - e - f - Skrzyni biegów Otwory wlotowe wody chłodzącej Zczep trymowni g - Płyt ntywentylcyjn h - Obudow włu npędowego i - Otwór wskźnik pompy wodnej i j - Pokryw doln h c g d f e pol

27 TRANSPORT Przewożenie łodzi/silnik zburtowego n przyczepie Łódź nleży umieścić n przyczepie tk, by silnik zburtowy był skierowny w dół (pozycj pionow, robocz). Jeżeli wymgny jest dodtkowy prześwit pod pojzdem, silnik nleży unieść do góry z pomocą specjlnego mechnizmu podnośnikowego. W celu uzyskni szczegółowych zleceń nleży zwrócić się do loklnego deler. W przypdku jzdy po przejzdch kolejowych, drogch dojzdowych i podskkiwni przyczepy n nierównościch konieczny jest większy prześwit pod przyczepą WAŻNE: Nie nleży liczyć n to, że system wspomgni trymowni/odchylni lub podpórk odchylni zpewni włściwy prześwit pod przyczepą. Podpórk odchylni silnik zburtowego nie jest przeznczon do podtrzymywni silnik podczs przewożeni go n przyczepie. Włączyć bieg do przodu. Zpobiegnie to swobodnemu obrcniu się śruby npędowej. pol 17

28 Wymgni dotyczące pliw WAŻNE: Zstosownie niewłściwej benzyny może spowodowć uszkodzenie silnik. Uszkodzenie silnik spowodowne zstosowniem niewłściwej benzyny trktowne jest jko niewłściwe użycie silnik i nie będzie objęte ogrniczoną gwrncją. LICZBA OKTANOWA PALIWA Silniki zburtowe Mercury dziłją poprwnie przy zstosowniu głównych mrek benzyn bezołowiowych spełnijących poniższe wymgni: USA i Knd - Minimln liczb oktnow 87 (R+M)/2 w przypdku większości modeli. W przypdku większości modeli dopuszczlne jest również stosownie benzyny Premium 91 (R+M)/2. Nie stosowć benzyny z ołowiem. Poz USA i Kndą - Minimln liczb oktnow 91 RON w przypdku większości modeli. W przypdku wszystkich modeli dopuszczlne jest również stosownie benzyny Premium 95 RON. Nie stosowć benzyny z ołowiem. ZASTOSOWANIE BENZYNY O ZMIENIONEJ FORMULE (NATLENIANEJ) (TYLKO USA) Stosownie benzyny o zmienionej formule jest wymgne w niektórych regionch Stnów Zjednoczonych i jest dopuszczlne w przypdku silników Mercury Mrine. Jedynym oksygentem obecnie używnym w USA jest lkohol (etnol, metnol lub butnol). BENZYNA ZAWIERAJĄCA ALKOHOL Mieszniny pliw z butnolem Bu16 Mieszniny pliw z butnolem w stężeniu do 16,1% (Bu16), spełnijące opublikowne wymgni silników Mercury Mrine dotyczące pliw, są dopuszczlnym substytutem benzyny bezołowiowej. Aby uzyskć dokłdne zleceni n temt części ukłdu pliwowego (zbiorników pliw, przewodów i łączników), nleży skontktowć się z producentem łodzi. Mieszniny pliw z metnolem i etnolem WAŻNE: Elementy ukłdu pliwowego w silnikch Mercury Mrine są odporne n dziłnie lkoholu (metnolu lub etnolu) w stężeniu do 10% w benzynie. Ukłd pliwowy używnej łodzi może nie być odporny n tkie stężenie lkoholu. Aby uzyskć dokłdne zleceni n temt części ukłdu pliwowego (zbiorników pliw, przewodów i łączników), nleży skontktowć się z producentem łodzi. Nleży mieć świdomość tego, że benzyn zwierjąc metnol lub etnol może spowodowć nsilenie się poniższych zjwisk: Korozj części metlowych Zużycie części gumowych i z tworzyw sztucznego Przeniknie pliw przez przewody gumowe PALIWO I OLEJ Prwdopodobieństw rozdzieleni się fz (rozdzieleni się wody i lkoholu z benzyny znjdującej się w zbiorniku pliw)! OSTRZEŻENIE Wyciek pliw stwrz zgrożenie pożrem lub wybuchem, co może być przyczyną powżnych obrżeń lub śmierci. Systemtycznie nleży sprwdzć, czy podzespoły ukłdu pliwowego są szczelne, czy nie są zmiękczone, stwrdniłe, spęczniłe lub nie wykzują śldów korozji, szczególnie po okresie przechowywni. Kżdy objw wycieku lub uszkodzeni wymg wyminy części przed dlszą eksplotcją silnik. WAŻNE: Podczs stosowni benzyny, któr zwier lub może zwierć metnol lub etnol, nleży koniecznie zwiększyć częstotliwość kontroli pod kątem wycieków i zjwisk nietypowych. 18 pol

29 PALIWO I OLEJ WAŻNE: W przypdku eksplotowni silnik Mercury Mrine z benzyną zwierjącą metnol lub etnol nleży unikć przechowywni benzyny w zbiorniku pliw przez dłuższy czs. Pojzdy zwykle zużywją pliwo z domieszkmi, znim tkie pliwo zdąży zbsorbowć n tyle dużo wilgoci, by spowodowć problemy; łodzie ntomist często pozostją nieużywne wystrczjąco długo, by fzy pliw zdążyły się rozdzielić. W czsie mgzynowni może dochodzić do korozji wewnętrznej, jeśli lkohol zmyje ochronny film olejowy z wewnętrznych części. Zleceni dotyczące oleju Zlecny olej Olej do npędów zburtowych OptiMx Oil lub Premium Plus 2-Cycle TCW 3 Zlecny jest olej do silników dwusuwowych Mercury OptiMx/DFI lub Quicksilver DFI. Jeśli olej do silników dwusuwowych Mercury Optimx/DFI lub Quicksilver DFI jest niedostępny, zlecne jest zstosownie oleju do silników dwusuwowych TC-W3 Premium Plus firm Mercury lub Quicksilver. Użycie oleju gorszej jkości może spowodowć powżne uszkodzeni silnik. Olej do silników dwusuwowych Mercury Rcing jest zlecny do silników OptiMx używnych w zstosownich komercyjnych, roboczych lub do długich okresów prcy n wysokich obrotch, wiążących się ze skrjnymi obciążenimi. Dodtkowe efekty smrowni i ochrony zpewnine przez włściwości oleju Mercury Rcing 2-Stroke mksymlizują moc, jednocześnie chroniąc przed gorącem i zmniejszjąc zużycie orz gromdzenie się osdu węglowego. Dodtki do oleju Aby zminimlizowć zjwisko gromdzeni się osdów w silniku, zlecne jest dodwnie podczs tnkowni w trkcie sezonu dodtku do pliw Quickleen Engine Tretment firm Mercury lub Quicksilver. Dodtek nleży stosowć zgodnie z instrukcjmi podnymi n pojemniku. Wymgni dotyczące pliw Nie nleży stosowć wstępnie wymiesznej miesznki benzyny i oleju. Silnik utomtycznie pobier dodtkową ilość oleju podczs rozruchu. Podczs docierni, tkże późniejszej eksplotcji, nleży zsilć silnik czystą benzyną zlecnego gtunku. Ochron przez zblokowniem przepływu pliw WAŻNE: Części montowne w ukłdzie zsilni pliwem (filtry, złączki, zwory, itp.) mogą ogrniczć przepływ pliw. Może to powodowć gśnięcie silnik n niskich obrotch i/lub powodowć niskokloryczność pliw n wysokich obrotch, stwrzjąc niebezpieczeństwo uszkodzeń. Wymgnie dotyczące przewodu pliwowego o niskim stopniu przesiąkni Wymgne dl silników zburtowych n sprzedż, sprzednych lub oferownych w sprzedży n terenie USA. Agencj Ochrony Środowisk (EPA) wymg, by kżdy silnik zburtowy wyprodukowny po 1 styczni 2009 r. był wyposżony w główny przewód pliwowy o niskim stopniu przesiąkni, łączący zbiornik pliw z silnikiem zburtowym. Przewód o niskim stopniu przesiąkni USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekrczjący 15/gm²/24 godz. z pliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód pliwowy do zstosowni w łodzich. Wymogi EPA dotyczące przenośnych zbiorników pliw pod ciśnieniem Agencj Environmentl Protection Agency (EPA) wymg, by przenośne ukłdy pliwowe wyprodukowne po 1 styczni 2011 do użytku z silnikmi zburtowymi były cłkowicie szczelne (pod ciśnieniem) do ciśnieni wynoszącego 34,4 kp (5,0 psi). Niniejsze zbiorniki mogą zwierć: pol 19

30 PALIWO I OLEJ Wlot powietrz, który otwier się w momencie powstni podciśnieni w zbiorniku. Wylot powietrz, który otwier się jeśli ciśnienie przekrcz 34,4 kp (5,0 psi). Wymogi dotyczące zworów dozujących pliwo (FDV) Jeśli wykorzystywny jest zbiornik pliw pod ciśnieniem wymgne jest zmontownie zworu dozującego pliwo w przewodzie pliwowym pomiędzy zbiornikiem pliw pompką pliw. Zwór dozujący pliwo nie pozwl, by pliwo pod ciśnieniem dostło się do silnik powodując zlnie ukłdu pliwowego lub rozlnie pliw. Zwór dozujący pliwo jest wyposżony w ręczne zwolnienie. Ręczne zwolnienie może zostć użyte (wepchnięte), by otworzyć (ominąć) zwór w przypdku zblokowni pliw w zworze. b - b - c - Zwór dozujący pliwo zmontowny w przewodzie pliw pomiędzy zbiornikiem pliw pompką pliw Ręczne zwolnienie Otwory wentylcyjne/odprowdzjące wodę c Przenośny zbiornik pliw pod ciśnieniem firmy Mercury Mrine Firm Mercury Mrine wyprodukowł nowy przenośny zbiornik pliw pod ciśnieniem spełnijący wymogi gencji EPA. Niniejsze zbiorniki pliw są dostępne jko kcesorium lub jko wyposżenie określonych modeli z przenośnymi silnikmi zburtowymi. CECHY SPECJALNE PRZENOŚNEGO ZBIORNIKA PALIWA Zbiornik pliw jest wyposżony w dwudrożny zwór, który umożliwi dopływ powietrz gdy pliwo jest zsysne do silnik orz otwier się do tmosfery w momencie, gdy ciśnienie wewnętrzne w zbiorniku przekrcz 34,4 kp (5,0 psi). Chrkterystyczne syczenie może być słyszlne w czsie wypuszczni ciśnieni do tmosfery. Jest to normlne zjwisko. Zbiornik pliw jest wyposżony w zwór dozujący pliwo, który nie pozwl, by pliwo pod ciśnieniem dostło się do silnik powodując zlnie ukłdu pliwowego lub rozlnie pliw. Podczs zkręcni kork wlewu pliw obrcć korkiem w prwo, do czsu usłyszeni chrkterystycznego kliknięci. Ozncz to, że korek jest dokręcony. Wbudowny element zpobieg przekręceniu. Zbiornik pliw jest wyposżony w ręczną śrubę odpowietrzjącą, któr powinn być dokręcon w czsie trnsportu, odkręcon w czsie prcy i odkręcni kork. Poniewż uszczelnione zbiorniki pliw nie posidją wentylcji będą się rozszerzły i kurczyły wrz z rozszerzniem i kurczeniem się pliw zgodnie z cyklmi ngrzewni/chłodzeni powietrz zewnętrznego. Jest to normlne zjwisko. 20 pol

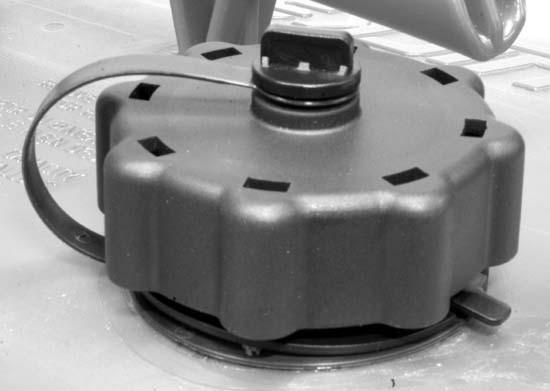

31 PALIWO I OLEJ OKRĘCANIE KORKA WLEWU PALIWA b - b - c - Korek wlewu pliw Ręczn śrub odpowietrzjąc Zpdk blokując c WAŻNE: Zbiornik może być pod ciśnieniem. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie przed otwrciem. 1. Otworzyć ręczną śrubę odpowietrzjącą znjdującą się n korku wlewu pliw. 2. Obrcć korkiem do momentu, gdy zetknie się z zpdką blokującą. 3. Wcisnąć zpdkę blokującą. Obrócić korek wlewu o 1/4 obrotu, by wypuścić ciśnienie. 4. Ponownie ncisnąć zpdkę blokującą i odkręcić korek. INFORMACJE DOTYCZĄCE UŻYTKOWANIA PRZENOŚNEGO ZBIORNIKA PALIWA POD CIŚNIENIEM 1. Podczs zkręcni kork wlewu pliw obrcć korkiem w prwo, do czsu usłyszeni chrkterystycznego kliknięci. Ozncz to, że korek jest dokręcony. Wbudowny element zpobieg przekręceniu. 2. Odkręcić ręczną śrubę odpowietrzjącą n korku w czsie prcy i odkręcni kork. Do trnsportu nleży zkręcić śrubę. 3. Przewody pliwowe wyposżone w szybkozłączki: odłączyć przewód pliw od silnik lub zbiornik, gdy nie jest użytkowny. 4. Postępowć zgonie z procedurą Npełninie zbiornik pliw podczs uzupełnini pliw. Npełninie zdlnego zbiornik oleju Wykręcić korek wlewu i npełnić olejem podnego rodzju. Pojemność zbiornik oleju wynosi 11,5 l (3 gl.). Ponownie złożyć korek wlewu i mocno dokręcić. WAŻNE: Nleży zwsze sprwdzić, czy korki wlewu oleju są mocno dokręcone. Przedostnie się powietrz przez nieszczelność uniemożliwi dopływ oleju do silnik pol 21

32 Npełninie zbiornik oleju zmocownego n silniku UWAGA: Npełninie tego zbiornik jest niezbędne tylko w sytucji spdku poziomu oleju i ktywcji systemu ostrzegjącego o niskim poziomie oleju. 1. Zdjąć górną pokrywę. PALIWO I OLEJ 2. Poluzowć korek wlewu zbiornik oleju silnikowego. Uruchomić silnik i odczekć, ż powietrze zostnie usunięte z zpsowego zbiornik oleju, zbiornik zostnie npełniony olejem ż do punktu przepełnieni. 3. Dokręcić korek wlewu. Ztrzymć silnik i ponownie złożyć górną pokrywę Npełninie zbiornik pliw! OSTRZEŻENIE Zplenie się lub wybuch benzyny grozi klectwem lub śmiercią. Zchowć ostrożność podczs tnkowni pliw. Nleży zwsze wyłączć silnik; nie wolno plić ppierosów ni dopuszczć do obecności iskier lub płomieni w pobliżu miejsc npełnini zbiorników pliw. Zbiorniki pliw nleży npełnić n otwrtej przestrzeni, z dl od źródeł ciepł, iskier i otwrtego ogni. Aby npełnić zbiorniki przenośne, nleży zdjąć je z łodzi. Przed npełniniem zbiorników pliw nleży zwsze ztrzymć silnik. Nie wolno npełnić zbiorników pliw do pełn. Nleży pozostwić przestrzeń równą około 10% pojemności zbiornik nienpełnioną. Pliwo zwiększ swą objętość wrz ze wzrostem tempertury i w przypdku cłkowitego npełnieni zbiornik może wyciec pod dziłniem ciśnieni. 22 pol

33 FUNKCJE I ELEMENTY STERUJĄCE Elementy zdlnego sterowni Łódź może być wyposżon w jedno z pokznych n rysunku zdlnych urządzeń sterujących Mercury Precision lub Quicksilver. Jeżeli w skłd wyposżeni nie wchodzą tkie urządzeni do sterowni zdlnego, nleży skontktowć się ze swoim delerem, w celu uzyskni opisu ustwień i dziłni urządzeń sterowni zdlnego. c c c f b h g b i i e d d e f g f b - c - d - e - f - g - h - i - Rączk sterując do przodu, jłowy, wsteczny Dźwigni zwlnijąc biegu jłowego. Przełącznik trymowni/odchylni (jeżeli znjduje się n wyposżeniu) Sprwdzić w Ustwieni i urządzeni kontrolne mechniczne trymownie i odchylnie Wyłącznik ściągcz linowego Sprwdzić w Informcje ogólne Wyłącznik ściągcz linowego Ściągcz linowy sprwdzić w Informcje ogólne Wyłącznik ściągcz linowego Regulcj trci przepustnicy by ustwić urządzeni sterujące konsoli, nleży zdjąć pokrywę Kluczyk zpłonu pozycj OFF", ON", START" Szybk dźwigni biegu jłowego - Sprwdzić w Obsług Włączenie silnik Przycisk wyłącznie do obsługi przepustnicy Sprwdzić w Obsług Włączenie silnik System ostrzegwczy DŹWIĘKOWE SYGNAŁY OSTRZEGAWCZE Po umieszczeniu kluczyk w pozycji ON" (włączony) sygnł dźwiękowy włączy się n chwilę, informując sterującego o prwidłowym dziłniu sygnliztor dźwiękowego. Istnieją dw typy sygnliztorów dźwiękowych, ostrzegjących opertor o problemie z systemem obsługi silnik. 1. Ciągły, sześciosekundowy sygnł dźwiękowy: Wskzuje stn krytyczny silnik. W zleżności od stnu może włączyć się system zbezpieczeni silnik i - ogrniczjąc moc - zbezpieczyć silnik. Nleży niezwłocznie wrócić do portu i skontktowć się z delerem wykonującym czynności serwisowe. pol 23

34 FUNKCJE I ELEMENTY STERUJĄCE 2. Przerywny krótki sygnł dźwiękowy, trwjący sześć sekund: Wskzuje stn niekrytyczny silnik. Stn ten nie wymg ntychmistowej interwencji. Możn ndl używć łodzi, jednk w zleżności od ntury problemu, moc silnik może być ogrniczon przez system zbezpieczeni silnik (ptrz System zbezpieczeni silnik poniżej) w celu ochrony silnik. Nleży skontktowć się z delerem wykonującym czynności serwisowe w njbliższym możliwym terminie. Wżne jest, by pmiętć, że w obu powyższych przypdkch wygenerowny zostnie tylko jeden sygnł ostrzegwczy. Jeśli silnik zostnie wyłączony z pomocą kluczyk i ponownie uruchomiony, ponownie wygenerowny zostnie pojedynczy sygnł ostrzegwczy, o ile usterk nie zostł usunięt. Rysunki ilustrujące poszczególne funkcje silnik i dodtkowe dne dotyczące silnik możn znleźć w punkcie: Informcje o produkcie SmrtCrft w dlszej części. Niektóre mniejsze problemy sygnlizowne przez system przerywnymi sześciosekundowymi sygnłmi dźwiękowymi mogą zostć rozwiązne przez sternik. Sternik może usunąć nstępujące usterki: Wod w zmontownym n silniku filtrze pliw. Zob. Konserwcj Filtr odwdnicz pliw. Problem z ukłdem chłodzeni (ciśnienie wody lub tempertur silnik). Ztrzymj silnik i sprwdź, czy otwory wlotowe wody w dolnym module nie są ztkne; Niski poziom oleju silnikowego. Ptrz rozdziłpliwo i olej npełninie zbiornik oleju n silniku. SYSTEM ZABEZPIECZENIA SILNIKA System zbezpieczeni silnik monitoruje czujniki njwżniejszych czynności silnik, co pozwl n wczesne wykrywnie problemów w prcy silnik. System zbezpieczeni silnik dził zwsze wtedy, gdy prcuje silnik, dltego nigdy nie trzeb się mrtwić, czy silnik jest chroniony. System zreguje n problem w prcy silnik, wydjąc sygnł dźwiękowy przez sześć sekund i/lub zmniejszjąc moc silnik, co zpewni jego ochronę. Jeżeli system zbezpieczeni silnik jest ktywny, nleży zredukowć obroty silnik. Problem nleży zidentyfikowć i usunąć. Przed wprowdzeniem silnik n wysokie obroty konieczne jest zresetownie systemu. Resetownie systemu wykonuje się, przesuwjąc dźwignię przepustnicy z powrotem w pozycję biegu jłowego. Jeśli system zbezpieczeni silnik stwierdzi, że zresetownie nie usunęło problemu, pozostnie ktywny, ogrniczjąc zkres mocy silnik. System zezwoli n osiągnięcie normlnej prędkości obrotowej silnik dopiero po wykryciu i usunięciu problemu. OGRANICZENIE NADMIERNYCH OBROTÓW Ogrniczenie ndmiernych obrotów ustwi się dl obrotów większych niż zkres roboczy. Jeśli silnik dził z obrotmi większymi lub równymi limitowi ndmiernych obrotów, PCM nie pozwl n utrzymnie mocy silnik wymgnej przez opertor. Zob. Dne techniczne, by określić limit obrotów tego silnik. Po osiągnięciu początku limitu obrotów, system odetnie zpłon niektórych cylindrów. Jeśli opertor nie zmniejszy obrotów silnik, system odetnie zpłon wszystkich cylindrów. Kiedy limit przekroczeni obrotów systemu dził, nie słychć żdnego ostrzeżeni dźwiękowego. Aby zresetowć system zbezpieczeń Engine Gurdin: 1. Zmknąć przepustnicę n trzy sekundy. 2. Otworzyć przepustnicę. Jeśli silnik nie odpowid, powtórzyć krok jeden. INFORMACJE O PRODUKCIE SMARTCRAFT Dl tego silnik zburtowego możn dokupić pkiet przyrządów Mercury SmrtCrft. Pkiet przyrządów pokzuje m.in. obroty silnik, temperturę chłodziw, ciśnienie oleju, ciśnienie wody, npięcie kumultor, zużycie pliw i czs prcy silnik. Pkiet przyrządów SmrtCrft może być również wykorzystny do dignostyki zbezpieczeni silnik. Pkiet przyrządów pokże krytyczne wrtości dnych informujących o wdliwej prcy silnik orz potencjlnych problemch. 24 pol

35 FUNKCJE I ELEMENTY STERUJĄCE Zestw mechnicznego trymu i przechylni silnik WSPOMAGANIE TRYMOWANIA I ODCHYLANIA SILNIKA Łódź jest wyposżon w ukłd sterowni trymowniem / odchylniem zwny wspomgniem trymowni ( Power Trim"). Umożliwi on regulcję położeni silnik zburtowego w łtwy sposób, z pośrednictwem przycisku trymowni. Trymownie polegjące n zbliżniu silnik do pwęży łodzi jest zwne trymowniem do wewnątrz lub n dół. Trymownie polegjące n oddlniu silnik od pwęży łodzi jest zwne trymowniem n zewnątrz lub w górę. Pod pojęciem trymowni rozumie się regulcję położeni silnik w zkresie pierwszych 20 odchyłu. W tym zkresie dokonuje się regulcji n wodzie. Terminu odchylnie" używ się zwykle, gdy mow o regulcji położeni silnik zburtowego wynurzonego z wody. Odchylenie silnik (wynurzenie go z wody) jest możliwe po jego wyłączeniu. Pondto n niskich obrotch biegu jłowego istnieje możliwość odchyleni silnik do pozycji przekrczjącej mksymlny kąt trymowni, by umożliwić, n przykłd, pływnie po płytkiej wodzie. b c b - c - Przełącznik trymowni Zkres odchylni Zkres trymowni TRYMOWANIE W UKŁADZIE ZE WSPOMAGANIEM W przypdku większości łodzi regulcj trymu pośrodku zkresu dje zdowljące rezultty. Aby jednk w pełni wykorzystć zlety funkcji trymowni, w niektórych okolicznościch możn wyregulowć trym, ustwijąc silnik w skrjnej pozycji. Wrz z korzystnym wzrostem osiągów pociąg to jednk z sobą zwiększoną odpowiedzilność ciążącą n sterniku, dltego nleży pmiętć o ewentulnych zgrożenich. Njistotniejsze niebezpieczeństwo jest związne ze ściągniem przy przyspieszniu lub ściągniem n jedną stronę, odczuwlnym n kole sterowym lub rączce rumpl. Ściągnie przy przyspieszniu wynik z ustwieni silnik w tki sposób, że oś włu śruby npędowej jest nierównoległ do powierzchni wody.! OSTRZEŻENIE Ustwienie zbyt młego lub zbyt dużego trymu silnik zburtowego może powodowć odczuwnie ściągni n kole sterowym lub uchwycie rumpl i utrtę kontroli nd łodzią. Jeśli ustwiono zbyt duży lub zbyt mły trym, utrzymywć kontrolę nd łodzią. Nleży uwżnie przenlizowć podne poniżej informcje. 1. Trymownie do wewnątrz lub n dół może spowodowć: Opuszczenie dziobu pol 25

36 FUNKCJE I ELEMENTY STERUJĄCE Szybszy ślizg łodzi, zwłszcz jeżeli znjduje się n niej ciężki łdunek lub przy dużym obciążeniu rufy Ogólną poprwę zchowni łodzi n wzburzonej wodzie Wzmocnienie efektu ściągni przy przyspieszniu lub ściągni n prwo (przy typowej śrubie npędowej obrcjącej się w prwo) W niektórych łodzich może nwet spowodowć obniżenie dziobu do punktu, przy którym pruje on fle przy ślizgu po powierzchni wody. Przy próbie wykonni skrętu lub npotkniu dużej fli może to spowodowć nieoczekiwny zwrot w prwo lub lewo (zwny sterowniem dziobowym lub przesterowniem).! OSTRZEŻENIE Pływnie łodzią z dużą prędkością przy zbyt nisko wytrymownym silniku zburtowym może powodowć zbyt intensywne sterowni dziobowe i utrtę przez sterującego kontroli nd łodzią. Złożyć sworzeń blokdy trymu w położeniu, które zpobiegnie ndmiernemu wytrymowniu silnik w dół i pozwoli n sterownie łodzią w bezpieczny sposób. W pewnych okolicznościch włściciel może zdecydowć o zmniejszeniu trymu do wewnątrz. Uzyskuje się to, zkłdjąc przetyczkę ze stli nierdzewnej zmówioną u deler w odpowiedni otwór regulcyjny w obejmie pwęży. Dostrczoną śrubę ze zwykłej stli możn do tego celu użyć wyłącznie chwilowo. 2. Trymownie n zewnątrz lub w górę może spowodowć: Uniesienie dziobu wysoko pond lustro wody Ogólne zwiększenie prędkości mksymlnej Zwiększenie prześwitu nd znurzonymi obiektmi lub płytkim dnem Wzmocnienie efektu ściągni przy przyspieszniu lub ściągni n lewo (przy typowej śrubie npędowej obrcjącej się w prwo) Może to nwet spowodowć glopownie (skknie po powierzchni wody) lub zsysnie powietrz między łoptki śruby npędowej Przegrzewnie się silnik w przypdku wynurzeni otworów wlotowych pond lustro wody CZYNNOŚCI ZWIĄZANE Z ODCHYLANIEM SILNIKA Aby przystąpić do odchylni silnik zburtowego, nleży wyłączyć silnik i ncisnąć do pozycji uniesionej przycisk trymowni/odchylni lub pomocniczy przycisk odchylni. Silnik będzie odchylł się w górę, dopóki przycisk nie zostnie zwolniony lub silnik nie osiągnie położeni krńcowego. 1. Złączyć podpórkę odchylni, obrcjąc pokrętło tk, by unieść podpórkę w górę. 2. Opuścić silnik zburtowy n podpórkę. 3. Aby wyjąć podpórkę, nleży unieść silnik zburtowy z podpórki i opuścić podpórkę. Opuścić silnik. - b - Podpórk odchylni Uchwyt b RĘCZNE ODCHYLANIE Jeśli nie jest możliwe odchylenie silnik z pomocą przycisku wspomgni trymowni/odchylni, możn odchylić silnik ręcznie. 26 pol

37 FUNKCJE I ELEMENTY STERUJĄCE UWAGA: Zkręcenie zworu odchylni ręcznego przed przystąpieniem do uruchmini silnik jest konieczne, by zpobiec podniesieniu się silnik podczs prcy n biegu wstecznym. Przekręcić zwór odchylni ręcznego o trzy obroty w kierunku przeciwnym do ruchu wskzówek zegr. Umożliwi to ręczne odchylenie silnik zburtowego. Odchylić silnik w żądną pozycję i zkręcić zwór odchylni ręcznego PŁYWANIE PO PŁYTKIEJ WODZIE Podczs pływni n płytkiej wodzie, by uniknąć uderzni łodzią o dno, silnik zburtowy możn odchylić pod kątem większym niż mksymlny kąt trymowni. 1. Obroty nleży obniżyć poniżej 2000 obr./min. 2. Odchylić silnik w kierunku ku górze. Upewnić się, że wszystkie otwory wlotowe wody są przez cły czs znurzone. 3. Silnik powinien cły czs prcowć n niskich obrotch. Jeżeli obroty silnik przekrczją 2000 obr./ min., silnik utomtycznie powróci do punktu mksymlnego kąt trymowni. POMOCNICZY PRZYCISK ODCHYLANIA Pomocniczy przycisk odchylni służy do odchylni silnik w górę lub w dół z pośrednictwem ukłdu wspomgnego trymowni. - Pomocniczy przełącznik odchylni 2745 pol 27

38 EKSPLOATACJA Wżne informcje WAŻNA CODZIENNA KONTROLA PRZED KAŻDYM UŻYCIEM W kżdym silniku zburtowym zmontownym n łodzi nleży sprwdzć osprzęt mocujący w celu dopilnowni, że osprzęt się nie poluzowł. Oznczenie n obejmie pwęży przypomin włścicielowi o sprwdzniu elementów mocujących silnik zburtowy do pwęży przed kżdym użyciem. Oznczenie n obejmie pwęży PRZED URUCHOMIENIEM SILNIKA UWAGA Brk ciśnieni oleju w ukłdzie może spowodowć powżne wewnętrzne uszkodzenie silnik podczs rozruchu. Zlć pompę wtryskową oleju przed uruchomieniem nowego lub przebudownego silnik bądź po przeprowdzonej konserwcji ukłdu olejowego. Ptrz rozdził Montż silnik zburtowego zlewnie pompy wtryskowej oleju w celu zpoznni się z instrukcjmi. WYMAGANIA DOTYCZĄCE PALIWA Nie nleży stosowć wstępnie wymiesznej miesznki benzyny i oleju. Silnik utomtycznie pobier dodtkową ilość oleju podczs rozruchu. Podczs docierni, tkże późniejszej eksplotcji, nleży zsilć silnik czystą benzyną zlecnego gtunku. ZALECENIA DOTYCZĄCE OLEJU Zlecny olej Olej do silników zburtowych 2-suwowych TC-W3 OptiMx lub Premium Plus Oleje OptiMx lub Premium Plus TC-W3 to wyższej klsy oleje, które stosowne z dobrą benzyną lub z benzynmi różnej klsy, zpewniją doskonłe smrownie i dodtkową odporność n gromdzenie się osdów węglowych. WAŻNE: Olej musi być certyfikowny przez NMMA - olej TC-W3 do silników dwusuwowych. 28 pol

39 Co jkiś czs nleży skontktowć się z delerem w celu uzyskni njnowszych zleceń dotyczących oleju i benzyny. Jeśli olej Mercury Precision lub Quicksilver dl dwusuwowych silników zburtowych nie jest dostępny, możn go zstąpić innym mrkowym olejem do silników dwusuwowych, certyfikownym przez NMMA jko TC-W3. Użycie gorszej jkości oleju do dwusuwowych silników zburtowych może zmniejszyć trwłość silnik. Uszkodzeni powstłe w wyniku użyci oleju gorszej jkości mogą nie być objęte ogrniczoną gwrncją. List kontroln przed uruchomieniem Opertor musi być zznjomiony z procedurmi bezpiecznej nwigcji, sterowni i obsługi łodzi. Dl kżdej osoby n łodzi nleży przygotowć łtwo dostępny, testowny sprzęt unoszący n powierzchni wody w odpowiednim rozmirze. Jest to prwnie zbronione. N łodzi musi znjdowć się koło rtunkowe lub boj przystosown do rzucni osobie znjdującej się w wodzie. Sprwdzić mksymlną łdowność łodzi. Informcje zwier plkietk z dnymi o łdowności. Sprwdzić ukłd zsilni pliwem. EKSPLOATACJA Sprwdzić ukłd zsilni olejem (ukłd wtrysku oleju). Psżerowie i łdunek n łodzi powinni być rozlokowni tk, by ich ciężr był rozłożony równomiernie, kżdy psżer zjmowł odpowiednie miejsce. Nleży powidomić kogoś o kierunku wyprwy i szcownym czsie powrotu. Sterownie łodzią pod wpływem lkoholu lub środków odurzjących stnowi nruszenie prw. Nleży zznjomić się z terenem wodnym i lądowym, obecnością pływów, prądów, mielizn, skł i innych niebezpieczeństw. Wykonć czynności znjdujące się n liście Konserwcj Hrmonogrm przeglądów i konserwcji. Eksplotcj w temperturch ujemnych Podczs prcy silnik lub cumowniu w temperturch zmrzni lub zbliżonych nleży opuścić silnik tk, by skrzynk biegów był zwsze znurzon. Zpobiegnie to zmrzniu wody w skrzynce biegów i ewentulnym uszkodzeniom pompy wodnej i innych części silnik. Jeżeli przewiduje się tworzenie się lodu n powierzchni wody nleży zdjąć silnik i wylć cłą znjdującą się w nim wodę. Zmrznięcie lustr wody wewnątrz obudowy włu npędowego silnik spowoduje zblokownie dopływu wody do silnik, co może spowodowć jego uszkodzenie. Eksplotcj w wodzie słonej lub znieczyszczonej Wypłukć wodą słodką wewnętrzny obieg wody w silniku zewnętrznym po kżdym użyciu łodzi w wodzie słonej lub znieczyszczonej. Zpobiegnie to gromdzeniu się osdu wskutek ztkni wewnętrznych obiegów wody. Zob. Konserwcj Płuknie systemu chłodzeni. Jeżeli łódź jest zcumown, zwsze nleży odchylić silnik tk, by skrzynk biegów znjdowł się powyżej lustr wody. Po kżdym użyciu przemyć słodką wodą silnik z zewnątrz i opłukć otwór wylotowy ukłdu wydechowego śruby npędowej orz skrzynkę biegów. Rz n miesiąc spryskć wszystkie zewnętrzne powierzchnie metlowe ntykorozyjnym środkiem ochronnym Mercury Precision lub Quicksilver Corrosion Gurd. Nie nleży stosowć tych środków n nody kontroli korozji, poniewż zmniejszyłoby to skuteczność dziłni nod. Eksplotcj w kwench wysokogórskich Silnik chrkteryzuje się utomtyczną kompenscją mocy w przypdku zmin wysokości. Zróżnicown podziłk śruby npędowej może pomóc w ogrniczeniu spdku wydjności spowodownego obniżoną zwrtością tlenu w powietrzu. Nleży skontktowć się z delerem. pol 29

40 EKSPLOATACJA Ustwinie kąt trymu podczs prcy n biegu jłowym W niektórych łodzich cłkowite odchylenie silnik zburtowego do wewnątrz n niskich obrotch może spowodowć znurzenie otworu wydechowego, co powoduje zblokownie wylotu splin, nierówną prce n biegu jłowym, wytwrznie ndmiernej ilości dymu i znieczyszczenie świec zpłonowych. W tkiej sytucji nleży ustwić trym silnik w górę, ż do wynurzeni otworu wydechowego z wody. b - b - Znurzony otwór wydechowy (nieprwidłowo) Otwór wydechowy nd lustrem wody (prwidłowo) 2729 Procedur docierni silnik WAŻNE: Niezstosownie się do procedur docierni może spowodowć zmniejszenie wydjności prcy silnik orz prowdzić do uszkodzeń silnik. Zwsze nleży wypełnić procedury docierni silnik. Procedur docierni silnik Modyfikowć ustwieni przepustnicy podczs docierni. Stosowć nstępujące zleceni. Pierwsz godzin Po uruchomieniu silnik odczekć sekund, by umożliwić jego rozgrznie. Nie pozostwić silnik n biegu jłowym n dłużej niż 5 minut Utrzymywć obroty przez większość czsu w zkresie obr./min (przepustnic otwrt w ok. 3/4). Krótki okresy mksymlnego otwrci przepustnicy trwjące do 10 sekund są dopuszczlne. Zmienić obroty silnik co ok. dwie minuty. Podczs prcy silnik unikć trymowni go n zewnątrz (w górę) poz pozycję pionową. Unikć hydrulicznie podnoszonej płyty do podnoszeni silnik podczs cyklu docierni. Nstępne 3 godziny: Zmienić obroty silnik co 10 minut. Uruchomienie silnik Przed uruchomieniem silnik nleży zpoznć się z listą kontrolną czynności przed uruchomieniem, specjlną instrukcją obsługi orz procedurą docierni silnik opisną w rozdzile Obsług. UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lub inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. 30 pol

41 EKSPLOATACJA 1. Opuścić silnik zburtowy do pionowej pozycji roboczej. Nleży upewnić się, że otwory wlotowe wody chłodzącej są znurzone Jeżeli łódź wyposżon jest w zbiornik pliw z odpowietrzniem ręcznym, odkręcić wkręt odpowietrzjący zbiornik pliw (w korku wlewu pliw) Ustwić zbiornik pompki zstrzykowej w tki sposób, by strzłk znjdując się z boku zbiornik był skierown do góry. Kilkkrotnie ścisnąć zbiornik pompki zstrzykowej przewodu pliwowego, ż stnie się twrdy Ustwić wyłącznik ściągcz linowego w pozycji RUN". Zob. Informcje ogólne Wyłącznik ściągcz linowego pol 31

42 EKSPLOATACJA 5. Ustwić dźwignię zminy biegów w położeniu neutrlnym ( N"). N W przypdku pierwszego uruchomieni nowego silnik lub jeśli pliwo skończyło się lub zostło spuszczone, ukłd pliwowy nleży npełnić zgodnie z nstępującymi informcjmi:. Ścisnąć zbiorniczek pompki zstrzykowej przewodu pliwowego, ż stnie się twrdy. b. Przekręcić kluczyk zpłonu do pozycji ON" (Włączony) i przytrzymć przez trzy sekundy. Powoduje to włączenie elektrycznej pompy pliw. c. Przekręcić kluczyk zpłonu z powrotem do pozycji OFF" (Wyłączony) i ponownie ścisnąć zbiorniczek pompki, ż stnie się twrdy. Ponownie przekręcić kluczyk zpłonu do pozycji ON" i przytrzymć przez trzy sekundy. Kontynuowć wykonywnie tych czynności, dopóki zbiorniczek pompki zstrzykowej nie stnie się twrdy. 7. Do rozruchu nie używć funkcji przepustnicy n pilocie Przekręcić kluczyk zpłonu do pozycji START". Zwolnić kluczyk po uruchomieniu silnik. Jeżeli po 10 sekundch silnik nie uruchomi się, przekręcić kluczyk do pozycji OFF", odczekć jedną sekundę i spróbowć ponownie UWAGA: Elektroniczny ukłd rozrusznik utomtycznie zsil silnik dodtkowym pliwem (tzw. ssnie) i zwiększ obroty biegu jłowego n czs rozruchu. 9. Po uruchomieniu silnik nleży sprwdzić, czy z otworu wskźnik pompy wodnej wypływ ciągły strumień wody. 32 pol

43 START EKSPLOATACJA WAŻNE: Jeżeli z otworu wskźnik pompy wodnej nie wypływ wod, nleży wyłączyć silnik i sprwdzić, czy otwory wlotowe wody chłodzącej nie są zblokowne. Brk przeszkód może wskzywć n wrię pompy wodnej lub ztory w ukłdzie chłodzeni. Tkie wrunki spowodują przegrznie silnik. W tkim wypdku nleży zwrócić się do sprzedwcy z prośbą o sprwdzenie stnu silnik zburtowego. Prc przegrznego silnik spowoduje jego uszkodzenie Zmin biegów WAŻNE: Postępowć zgodnie z poniższymi wskzówkmi: Biegi w silniku zburtowym wolno zmienić tylko wtedy, gdy silnik prcuje n obrotch jłowych. Przełącznie ukłdu npędowego przy obrotch wyższych niż obroty biegu jłowego silnik może spowodowć wewnętrzne uszkodzeni skrzyni biegów. Nie wolno przełączć silnik n bieg wsteczny jeśli suw łodzi do przodu m prędkość większą niż prędkość nie powodując powstni kilwteru. Zmin biegów n wsteczny przy wyższych prędkościch łodzi może spowodowć gśnięcie silnik, w niektórych sytucjch może to spowodowć zssnie wody do cylindrów, co spowoduje powżne uszkodzenie silnik. Nie włączć biegu wstecznego, gdy silnik nie jest uruchomiony. Może to spowodowć uszkodzenie cięgn zminy biegów. Silnik zburtowy posid trzy pozycje biegów: w przód (F), bieg jłowy (N) i w tył (R). Przy zminie biegów zwsze nleży ztrzymć dźwignię w pozycji jłowej i pozwolić n powrót silnik do obrotów jłowych. Biegi nleży zmienić zwsze zdecydownym ruchem. Po zminie biegu, przesunąć do przodu dźwignię zdlnego sterowni, by zwiększyć prędkość. Ztrzymywnie silnik Zmniejszyć prędkość silnik i przestwić bieg n jłowy. Przekręcić kluczyk zpłonu do pozycji OFF". OFF ON pol 33

44 Zleceni dotyczące czyszczeni i pielęgncji KONSERWACJA SILNIKA ZEWNĘTRZNEGO W celu utrzymni silnik zburtowego w jk njlepszym stnie, nleży okresowo go sprwdzć i wykonywć czynności konserwcyjne opisne w Hrmonogrm przeglądów i konserwcji. Zlec się przeprowdznie odpowiedniej konserwcji w celu zpewnieni bezpieczeństw sobie i psżerom orz utrzymni niezwodności dziłni. Czynności konserwcyjne nleży odnotowywć w Dzienniku konserwcji n końcu niniejszej książki. Nleży zchowć wszelkie pokwitowni zleceni wykonni konserwcji orz rchunki. Dobór części zmiennych do silnik zewnętrznego Zlec się używnie oryginlnych części zmiennych Mercury Precision lub Quicksilver orz oryginlnych smrów. NIE STOSOWAĆ ŻRĄCYCH CHEMICZNYCH ŚRODKÓW CZYSZCZĄCYCH WAŻNE: Nie stosowć żrących chemicznych środków czyszczących n tkninie komór powietrznych. Niektóre środki czyszczące zwierją silnie żrące elementy ktywne tkie jk środki do czyszczeni kdłub z kwsem solnym. Te środki czyszczące mogą osłbić strukturę niektórych podzespołów z którymi wejdą w kontkt włączjąc w to brdzo wżne mocowni kolumny kierowniczej. Uszkodzenie mocowń kolumny kierowniczej może nie być oczywiste podczs oględzin zniszczenie to może doprowdzić do ktstroflnej w skutkch ktstrofy. Niektóre ze żrących środków chemicznych mogą powodowć lub przyspieszć korozję. Nleży brdzo uwżć kiedy stosujemy chemiczne środki czyszczące w strefie silnik i stosuj się do zleceń znjdujących się n opkowniu produktu czyszczącego. CZYSZCZENIE WSKAŹNIKÓW KONSERWACJA WAŻNE: Nigdy nie stosowć wody pod wysokim ciśnieniem jko środk czyszczącego przyrządy pomirowe. Zlec się regulrne czyszczenie przyrządów mierniczych w celu zpobiegni gromdzeniu się soli i innych osdów ze środowisk zewnętrznego. Podczs czyszczeni suchą lub lekko zwilżoną ściereczką skrystlizown sól może powodowć zrysowni pneli przyrządów mierniczych. Dltego nleży upewnić się, że ściereczk jest nwilżon w stopniu wystrczjącym do rozpuszczeni i usunięci ngromdzonej soli. Podczs czyszczeni szkł ekrnu nie dociskć go zbyt mocno. Jeżeli zbrudzeń nie możn usunąć ściereczką, do czyszczeni ekrnu nleży użyć roztworu ciepłej wody i lkoholu izopropylowego w proporcjch 50/50. Nie używć Nie używj cetonu, benzyny lkowej, rozpuszczlników terpentynowych lub środków czyszczących oprtych n moniku. Stosownie silnych rozpuszczlników lub detergentów może spowodowć uszkodzenie powłoki przeciwodblskowej, elementów z tworzyw sztucznych n przyrządch pomirowych. Jeżeli urządzenie nie będzie używne przez pewien czs, zlecne jest zmontownie osłony przeciwsłonecznej, by zpobiec uszkodzeniom oprw z tworzyw sztucznego i gumowych przycisków przez promieniownie słoneczne. CZYSZCZENIE KONTROLEK ZDALNEGO STEROWANIA WAŻNE: Nigdy nie stosowć wody pod wysokim ciśnieniem jko środk czyszczącego kontrolki zdlnego sterowni. Zlec się regulrne czyszczenie powierzchni ekrnu wyświetlcz w celu zpobiegni gromdzeniu się soli i innych osdów środowiskowych. Dltego nleży upewnić się, że ściereczk jest nwilżon w stopniu wystrczjącym do rozpuszczeni i usunięci ngromdzonej soli. Jeżeli zbrudzeń nie możn usunąć ściereczką, do czyszczeni ekrnu nleży użyć roztworu ciepłej wody i lkoholu izopropylowego w proporcjch 50/50. Nie używć Nie używj cetonu, benzyny lkowej, rozpuszczlników terpentynowych lub środków czyszczących oprtych n moniku. Stosownie silnych rozpuszczlników lub detergentów może spowodowć uszkodzenie powłoki, elementów z tworzyw sztucznych lub gumowych przycisków n przyrzdch kontroli zdlnej. 34 pol

45 CZYSZCZENIE GÓRNEJ I DOLNEJ POKRYWY WAŻNE: Wyciernie n sucho (ściernie powierzchni plstikowej, gdy jest on such) spowoduje jej zrysownie. Nleży zwsze zwilżyć powierzchnię przed czyszczeniem. Nie nleży używć detergentów zwierjących kws solny. Nleży przestrzegć procedur czyszczeni i woskowni. Procedur czyszczeni i woskowni KONSERWACJA 1. Przed przystąpieniem do myci spłukć pokrywy, usuwjąc znieczyszczeni i kurz, które mogą porysowć powierzchnię. 2. Zmyć pokrywy czystą wodą z dodtkiem łgodnego, nieścierjącego mydł. Do myci użyć czystej miękkiej ściereczki. 3. Osuszyć dokłdnie miękką, czystą ściereczką. 4. Nwoskowć powierzchnię z pomocą nieścierjącego środk do polerowni smochodów (przeznczonego do stosowni n czyste powierzchnie). Zdjąć nłożony wosk ręcznie z pomocą czystej, miękkiej ściereczki. 5. Do usuwni drobnych rys nleży używć środk do wykńczni pokryw firmy Mercury Mrine ( K 1). CZYSZCZENIE BLOKU SILNIKA Z GŁOWICĄ (EKSPLOATACJA W SŁONEJ WODZIE) Jeżeli silnik zburtowy eksplotowny jest w słonej wodzie, nleży zdjąć górną pokrywę i osłonę koł zmchowego. Sprwdzić, czy n bloku silnik z głowicą i jego podzespołch nie ngromdził się sól. Spłukć ngromdzoną sól z bloku silnik z głowicą i jego podzespołów świeżą wodą. Nie pryskć n filtr/wlot powietrz orz lterntor. Po spłukniu pozostwić blok silnik z głowicą i jego podzespoły do wyschnięci. Nnieść ntykorozyjny środek ochronny Quicksilver lub Mercury Precision Lubricnts Corrosion Gurd n zewnętrzne części metlowe bloku silnik z głowicą i jego podzespołów. Nie dopuścić do zetknięci ntykorozyjnego środk ochronnego z pskiem npędowym lterntor ni z kołmi psowymi psk. WAŻNE: Nie dopuścić do zetknięci środk smrującego ni ntykorozyjnego środk ochronnego z pskiem npędowym lterntor ni z kołmi psowymi psk. W przypdku nniesieni n psek npędowy lterntor środk smrującego lub ntykorozyjnego środk ochronnego psek może zcząć się ślizgć lub zostć uszkodzony. Nr ref. tubki Opis Miejsce stosowni Nr części 120 Corrosion Gurd ochron ntykorozyjn Zewnętrzne powierzchnie metlowe bloku silnik z głowicą i jego podzespołów. Przepisy gencji EPA dotyczące emisji znieczyszczeń Q55 Wszystkie nowe silniki zburtowe produkowne przez firmę Mercury Mrine w Stnch Zjednoczonych uzyskły test Agencji Ochrony Środowisk (Environmentl Protection Agency, EPA) poświdczjący ich zgodność z przepismi dotyczącymi emisji znieczyszczeń przez nowe silniki zburtowe. Wżność tego testu jest uzleżnion od wprowdzeni pewnych korekt w normch zkłdowych. Dltego konieczne jest ścisłe przestrzegnie procedur zkłdowych podczs obsługi serwisowej i nprw, zś gdy tylko jest to wykonlne w prktyce, nleży dążyć do przywróceni oryginlnej konstrukcji silnik. Konserwcje, wyminy i nprwy urządzeń i systemów kontrolujących emisję znieczyszczeń mogą być wykonywne przez dowolny zkłd nprwy silników do łodzi z zpłonem iskrowym lub osobę fizyczną. pol 35

46 KONSERWACJA ETYKIETA CERTYFIKACJI EMISJI ZANIECZYSZCZEŃ Etykiet certyfikcji emisji znieczyszczeń, pokzując poziomy emisji znieczyszczeń orz specyfikcje silnik związne bezpośrednio z emisją znieczyszczeń, jest umieszczn n silniku z dniem jego produkcji. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp kw L LOW PERM/HIGH PERM: FAMILY: HC+NOx:FEL: CO FEL: g/kwh g/kwh f g h i j b - c - d - e - f - g - h - i - j - Prędkość n biegu jłowym Moc silnik wyrżon w konich mechnicznych Objętość skokow cylindr Moc silnik - kilowty Dt produkcji Nzw rodziny silników wg klsyfikcji merykńskiej Agencji Ochrony Środowisk Ustlony limit emisji znieczyszczeń dl rodziny silników Ustlony limit emisji znieczyszczeń dl rodziny silników Zlecn świec zpłonow i otwór świecy Procent przesiąkni przewodu pliwowego OBOWIĄZKI WŁAŚCICIELA Włściciel/użytkownik m obowiązek przeprowdzni rutynowych konserwcji silnik w celu utrzymni poziomów emisji znieczyszczeń silnik odpowidjących zlecnym normom. Włściciel/użytkownik nie może modyfikowć silnik w jkikolwiek sposób, który zmieniłby moc silnik lub spowodowłby, że poziomy emisji znieczyszczeń przekroczyłyby ustlone wcześniej fbrycznie wrtości. Hrmonogrm przeglądów i konserwcji KONTROLE CODZIENNE Sprwdzenie poziomu oleju w silniku Sprwdzenie wyłącznik ściągcz linowego Przegląd ukłdu pliwowego pod kątem nieszczelności Przegląd silnik zburtowego pod kątem przymocowni do pwęży Sprwdzenie elementów łączących ukłdu sterowego Sprwdzenie, czy śrub npędow obrc się Przegląd złączy ukłdu wspomgni steru i węży pod kątem wycieków lub oznk uszkodzeni Sprwdzenie poziomu oleju pompy wspomgni steru, jeśli jest w wyposżeniu PO KAŻDYM UŻYTKOWANIU Zmycie zewnętrznej powierzchni pompy strugowodnej słodką wodą Płuknie ukłdu chłodzeni silnik zburtowego po użyciu łodzi w wodzie słonej lub znieczyszczonej CO ROK LUB 100 GODZIN Nsmrownie silnik, jeśli jest wymgne 36 pol

47 KONSERWACJA Wymin oleju silnikowego i filtr, jeśli są n wyposżeniu Przegląd termosttu pod kątem korozji i sprężyn pod kątem pęknięć Dodnie produktu Quickleen do zbiornik pliw (rz w roku) Nłożenie środk zpobiegjącego zcierniu n gwinty świec zpłonowych Dolnie wyznczonego oleju przekłdniowego Przegląd nod kontroli korozji Nsmrowć wypusty włu npędowego Wymontownie kork n górnej stronie pompy cyrkulcyjnej Smrownie wypustów włu npędowego obowiązek deler Sprwdzenie dokręceni wszystkich elementów mocujących obowiązek deler Sprwdzenie momentu dokręceni osprzętu mocującego silnik zburtowego obowiązek deler Sprwdzenie stnu kumultor i połączeń przewodów obowiązek deler CO TRZY LATA LUB 300 GODZIN Wymin świec zpłonowych Wymin wirnik pompy wodnej obowiązek deler Sprwdzenie styków z włókn węglowego obowiązek deler Sprwdzenie złączy wiązki przewodów obowiązek deler Sprwdzenie regulcji linki pilot, jeśli dotyczy obowiązek deler Wymin wysokociśnieniowego filtr pliw obowiązek deler Wymin psk npędowego kcesoriów obowiązek deler Sprwdzenie poziomu oleju w ukłdzie wspomgni trymowni obowiązek deler Przegląd mocowń silnik obowiązek deler Płuknie ukłdu chłodzeni Po kżdym użyciu łodzi w wodzie słonej, znieczyszczonej lub mulistej nleży przepłukć wewnętrzne knły silnik zburtowego wodą słodką. Pomoże to zpobiec ztykniu się wewnętrznych knłów wodnych wskutek gromdzeni się osdu. UWAGA: Podczs płukni ukłdu chłodzeni silnik może być ztrzymny lub może prcowć n biegu jłowym. Nie nleży płukć silnik wodą pod ciśnieniem przekrczjącym 310,26 kp (45 psi). 1. Wyjąć korek ze złączki w dolnej pokrywie Przymocowć wąż wodny do złączki. Otworzyć strumień wody i płukć przez 3 do 5 minut pol 37

48 KONSERWACJA Zdejmownie i montż górnej pokrywy DEMONTAŻ 1. Odblokowć tylną blokdę, popychjąc dźwignię w górę. 2. Unieść tylną część pokrywy i zwolnić przedni zczep MONTAŻ 1. Zczepić przedni zczep i docisnąć pokrywę do uszczelki. 2. Docisnąć pokrywę i zblokowć tylny zczep, przesuwjąc dźwignię w dół. Zdejmownie i montż pokrywy koł zmchowego DEMONTAŻ 1. Zdjąć osłonę koł zmchowego, unosząc ją w górę. 2. Wyciągnąć przewód odpowietrznik. MONTAŻ 1. Zinstlowć pokrywę koł zmchowego w nstępujący sposób:. Umieścić pokrywę n przednim kołnierzu. b. Popchnąć tylną część pokrywy w dół n tylną zwleczkę i przewód wlotu powietrz do sprężrki. c. Umieścić przewód odpowietrznik w otworze. WAŻNE: Upewnić się, że pokryw koł zmchowego zostł popchnięt n przewód wlotu powietrz do sprężrki. c b b - c - Kołnierz przedni Przewód wlotu powietrz Przewód odpowietrznik 38 pol

49 KONSERWACJA Ukłd pliwowy! OSTRZEŻENIE Pliwo jest plne i wybuchowe. Upewnić się, że zpłon jest wyłączony, ściągcz linowy ustwiony tk, by nie możn było uruchomić silnik. Podczs serwisowni w otoczeniu silnik nie plić, nie dopuszczć do powstwni iskier i unikć otwrtego ogni. W obszrze roboczym powinn być dobr wentylcj; unikć wdychni oprów przez dłuższy czs. Przed podjęciem próby uruchomieni silnik zwsze sprwdzć, czy nie m wycieków i niezwłocznie wycierć rozlne pliwo. Przed wykonniem nprwy lub przeglądu jkiejkolwiek części ukłdu pliwowego nleży wyłączyć silnik i odłączyć kumultor. Wypuścić pliwo z ukłdu pliwowego. Pliwo nleży zbierć i przechowywć w testownym zbiorniku. Ntychmist wycierć rozlne pliwo. Mterił użyty do zebrni rozlnego pliw wyrzucć do odpowiedniego zbiornik. Jkiekolwiek nprwy dokonywne n ukłdzie pliwowym nleży przeprowdzć w pomieszczenich o dobrej wentylcji. Po skończonej prcy nleży sprwdzić, czy nie m oznk wycieku pliw. SPRAWDZANIE PRZEWODU PALIWOWEGO Nleży sprwdzić wzrokowo, czy przewód pliwowy i zbiorniczek pompki zstrzykowej nie są popękne, wybrzuszone, nie przeciekją, nie są stwrdniłe lub w inny sposób uszkodzone. Jeśli występuje jedno z powyższych, nleży wymienić przewód pliwowy lub zbiorniczek pompki zstrzykowej. FILTR ODWADNIANIA PALIWA UWAGA: System ostrzegwczy zostnie włączony w przypdku osiągnięci mksymlnego poziomu zwrtości wody w filtrze pliw. Ptrz Elementy sterujące system ostrzegwczy. Filtr odwdnicz pliw usuw wilgoć orz drobne cząstki z pliw. W przypdku wypełnieni filtr wodą możn ją usunąć. W rzie zblokowni filtru znieczyszczenimi nleży wymienić go n nowy. 1. Wyminę przeprowdz się w nstępujący sposób:. Przekręcić kluczyk zpłonu do pozycji OFF". b. Odłączyć przewód w dolnej części filtru c. Wyjąć filtr, odkręcjąc w kierunku przeciwnym do ruchu wskzówek zegr. Wyjąć filtr, spuszczjąc olej do odpowiedniego pojemnik. d. Nłożyć olej n pierścień uszczelnijący n filtrze. Wkręcić filtr i mocno dokręcić ręką. Podłączyć przewód do filtr. WAŻNE: Nleży sprwdzić wzrokowo, czy nie m wycieków pliw z filtr, ściskjąc zbiorniczek pompki zstrzykowej, ż do jego utwrdzeni i wtłczjąc pliwo do filtr. pol 39

50 KONSERWACJA Elementy mocujące łączników drążk mechnizmu zwrotniczego WAŻNE: Drążek mechnizmu zwrotniczego, który łączy linkę sterową z silnikiem, musi być dołączony przy użyciu specjlnej śruby z łbem kołnierzowym ( " numer części ) orz nkrętek smozbezpieczjących z wkłdkmi nylonowymi ( c" i d", numer części ). Nkrętek zbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk.! OSTRZEŻENIE Zstosownie nieprwidłowych elementów mocujących lub nieprwidłowych procedur instlcji może skutkowć poluzowniem lub odłączeniem drążk mechnizmu zwrotniczego. Może to spowodowć ngłą, nieoczekiwną utrtę kontroli nd łodzią, w efekcie powżne obrżeni cił lub śmierć wskutek wyrzuceni psżerów z burtę. Nleży zwsze stosowć wymgne podzespoły i postępowć zgodnie z instrukcjmi orz procedurmi dokręcni. b c d Specjln śrub z łbem kołnierzowym ( ) b - Płsk podkłdk (2) c - Przeciwnkrętk z wkłdką nylonową ( ) d - Przeciwnkrętk z wkłdką nylonową ( ) Opis Nm funt x cl funt x stop Specjln śrub z łbem kołnierzowym Nkrętk smozbezpieczjąc z wkłdką nylonową d" Nkrętk zbezpieczjąc z wkłdką nylonową c" Dokręcić ż do pełnego osdzeni, nstępnie odkręcić o 1/4 obrotu Przymocowć drążek mechnizmu zwrotniczego do linki sterowej z pomocą dwu płskich podkłdek orz przeciwnkrętki smozbezpieczjącej z wkłdką nylonową. Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie odkręcić o 1/4 obrotu. Przymocowć drążek mechnizmu zwrotniczego do silnik z pomocą specjlnej śruby z łbem kołnierzowym orz śruby zbezpieczjącej z wkłdką nylonową. Njpierw nleży dokręcić śrubę, nstępnie nkrętkę zbezpieczjącą zgodnie ze specyfikcjmi. Wymin bezpieczników WAŻNE: Zwsze nleży mieć przy sobie zpsowe bezpieczniki 5 i 20 A. 40 pol

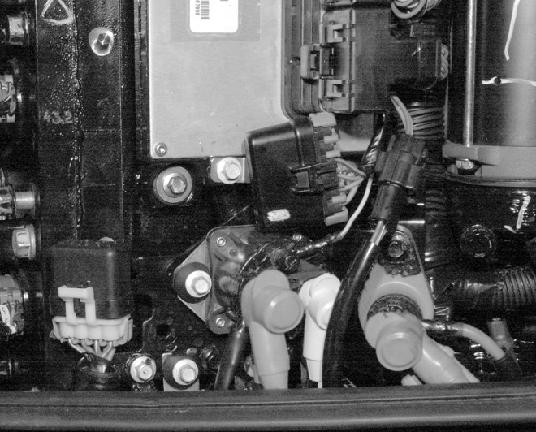

51 2 5 KONSERWACJA Przewody instlcji elektrycznej n silniku zburtowym są chronione przed przeciążeniem z pomocą bezpieczników w obwodzie. Jeśli bezpiecznik przepli się, nleży zloklizowć i nprwić przyczynę przeciążeni. Jeśli przyczyn nie zostnie zloklizown, bezpiecznik może po rz kolejny ulec spleniu. Nleży otworzyć oprwkę bezpiecznik i spojrzeć n srebrną opskę wewnątrz bezpiecznik. Jeśli opsk jest pęknięt, nleży wymienić bezpiecznik. Bezpiecznik nleży wymienić n nowy o tkiej smej wrtości znmionowej. b d c g h f e Dobry bezpiecznik b - Przeplony bezpiecznik c - Główny przekźnik zsilni bezpiecznik 15 A d - Gnizdo bezpiecznik zpsowego e - Obwód ukłdu zpłonowego bezpiecznik 20 A f - Elektryczn pomp pliw/zsilnie ECM/wtryskiwcze/ukłd pompowni oleju bezpiecznik 20 A g - Zsilnie złącz 10-stykowego SmrtCrft bezpiecznik 5 A h - Złącze 4-stykowe obwodu dignostycznego bezpiecznik 2 A Anod kontroli korozji Silnik zburtowy łodzi jest wyposżony w nody kontroli korozji rozmieszczone w kilku miejscch. Anod pomg w ochronie silnik przed korozją elektrochemiczną, któr niszczy powoli pokrywjący nodę metl, zmist metlu, z którego wykonny jest silnik. Kżdą nodę nleży poddwć okresowym przeglądom, zwłszcz w słonej wodzie, któr przyspiesz korozję. Aby silnik był stle chroniony przed korozją, nleży zwsze wymienić nodę znim cłkowicie skoroduje. Nie nleży mlowć ni nkłdć wrstwy ochronnej n nodę, poniewż zmniejszy to skuteczność dziłni nody. pol 41

52 KONSERWACJA Skrzyni biegów jest zoptrzon w dwie nody do kontroli korozji, po jednej po kżdej stronie. Trzeci nod jest zinstlown w dolnej części zespołu obejmy pwęży. b b - Anody (2) po obu stronch skrzyni biegów Anod n zespole obejmy pwęży Przegląd kumultor Akumultor nleży sprwdzć okresowo w celu zpewnieni odpowiedniej zdolności rozruchowej silnik. WAŻNE: Nleży zpoznć się z instrukcjmi dotyczącymi bezpieczeństw i konserwcji, które są dostrczne rzem z kumultorem. 1. Silnik nleży wyłączyć przed wykonniem jkichkolwiek opercji n kumultorze. 2. Zbezpieczyć kumultor przed poruszeniem. 3. Końcówki kbli kumultor powinny być czyste, ściśle przylegjące i odpowiednio zinstlowne. Dodtni do dodtniego, ujemny do ujemnego. 4. Akumultor powinien być wyposżony w osłon nieprzewodzącą prądu, któr pozwoli uniknąć przypdkowego zwrci zcisków kumultor. Wymin śruby npędowej! OSTRZEŻENIE Obrcjące się śruby npędowe mogą być przyczyną powżnych obrżeń lub śmierci. Nigdy nie uruchmić łodzi z zmontowną śrubą npędową n sucho", pond lustrem wody. Przed montżem lub zdjęciem śruby npędowej nleży ustwić zespół npędowy w położeniu neutrlnym i ktywowć przełącznik ściągcz linowego, by uniknąć uruchomieni silnik. Umieścić drewniny klocek pomiędzy łoptką tylnej śruby npędowej płytą ntywentylcyjną. 1. Ustwić dźwignię zminy biegów w położeniu neutrlnym (N). N pol

53 KONSERWACJA WAŻNE: Punkt Przegląd i wymin świec zpłonowych zwier opis procedury wyminy przewodów świec zpłonowych. 2. Odłączyć przewody ze świec zpłonowych, by uniemożliwić włączenie silnik Wyprostowć zgięte zczepy n elemencie ustljącym nkrętki śruby npędowej Umieścić drewniny klocek pomiędzy skrzynią biegów śrubą npędową i odkręcić nkrętkę śruby Ściągnąć śrubę npędową z włu. Jeśli śrub npędow zkleszczył się n wle i nie możn jej zdjąć, nleży zlecić zdjęcie śruby utoryzownemu delerowi. 6. N wł npędowy nleży nnieść smr ntykorozyjny Extreme Grese 2-4-C z PTFE pol 43

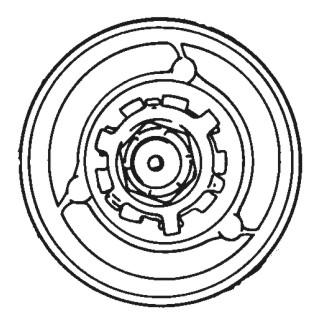

54 KONSERWACJA Nr ref. tubki Opis Miejsce stosowni Nr części Smr Extreme Grese Wł npędowy 8M C z PTFE Wł npędowy Q 1 WAŻNE: Aby nie dopuścić do korozji pisty śruby npędowej i jej zkleszczeni n wle npędowym (zwłszcz w wodzie słonej), zwsze nleży nnosić wrstwę zlecnego smru n cły wł npędowy w zlecnych odstępch czsu orz z kżdym rzem przy zdejmowniu śruby npędowej. 7. Śruby npędowe z pistą npędu Flo-Torq II nleży zinstlowć przednią pistę oporową, wymienną tuleję npędową, śrubę npędową, tylną pistę oporową orz nkrętkę śruby npędowej i element podtrzymujący nkrętkę n wle. b c e f - b - Nkrętk n śrubie npędowej Element ustljący nkrętki n śrubie npędowej c - Tyln pist oporow d - Śrub npędow e - Wymienn tulej npędow f - Przedni pist oporow d Umieścić drewniny klocek pomiędzy skrzynką biegów śrubą npędową. Dokręcić nkrętkę śruby zdnym momentem. Opis Nm funt x cl funt x stop Nkrętk n śrubie npędowej Zmocowć nkrętkę śruby npędowej, zginjąc trzy zczepy w rowki w piście oporowej Przegląd i wymin świec zpłonowych! OSTRZEŻENIE Uszkodzone oprwy świec zpłonowych mogą wytwrzć iskry zdolne do zpłonu oprów pliw pod pokrywą silnik, co może doprowdzić do powżnych obrżeń lub śmierci w wyniku wybuchu. Aby uniknąć uszkodzeni oprw świec zpłonowych, do ich demontżu nie nleży używć przedmiotów o ostrych krwędzich ni metlowych nrzędzi. 44 pol

55 KONSERWACJA 1. Wymontowć przewody świec zpłonowych, skręcjąc gumowe oprwy świec, jednocześnie ściągjąc je ze świec Wyjąć świece zpłonowe. Wymienić świecę zpłonową, jeśli elektrod jest zużyt lub izoltor jest twrdy, popękny, złmny lub wybrzuszony, lub jeśli n elektrodzie świecy nie widć metlu szlchetnego. WAŻNE: Kolor świecy może niedokłdnie oddwć jej stn. Aby prwidłowo zdignozowć wdliwą świecę, sprwdzić metl szlchetny n jej elektrodzie. Jeśli nie widć metlu szlchetnego, wymienić świecę Szlchetny metl 3. Ustwić otwór świecy zpłonowej. Zob. Dne techniczne We wszystkich świecch zpłonowych w serwisie nleży przeprowdzić kontrolę i korektę szczeliny przed montżem. b. Szczelinę nleży zmierzyć z pomocą szczelinomierz. Nigdy nie nleży stosowć nrzędzi typu klinowego do kontroli lub ustwieni szczeliny. c. Jeżeli wymgn jest korekt, nie nleży podwżć lub wywierć siły n elektrodę środkową. Jest to brdzo wżne w przypdku wszystkich świec zpłonowych, których elektrody środkowe lub uziemijące są pokryte wrstwą ścierjącą, tką jk pltyn lub iryd. pol 45

56 KONSERWACJA d. Jeżeli szczelin musi zostć poszerzon, nleży użyć nrzędzi, które ciągnie jedynie z elektrodę uziemijącą i nie dotyk elektrody środkowej ni części porcelnowej i ścierlnej elektrody uziemijącej. e. Jeżeli szczelin musi zostć zwężon, deliktnie uderzć elektrodą uziemijącą o twrdą powierzchnię. 4. Przed montżem świec zpłonowych oczyścić gnizd z znieczyszczeń. Zinstlowć świece, dokręcjąc ręką do oporu, nstępnie dokręcić o 1/4 obrotu lub momentem podnym w specyfikcji. Opis Nm funt x cl funt x stop Świec zpłonow Filtr powietrz n wlocie do sprężrki Filtr nleży wymienić po upływie kżdych 100 godzin prcy lub rz n sezon. WAŻNE: Nigdy nie wolno uruchmić silnik bez filtru powietrz. DEMONTAŻ 1. Zdjąć osłonę koł zmchowego z silnik. 2. Odblokowć ztrzsk elementu ustljącego i wyjąć filtr. - b - Element ustljący Filtr b MONTAŻ 1. Zinstlowć filtr w pokrywie. 2. Zmocowć filtr w pokrywie elementem ustljącym. Sprwdznie psk lterntor Sprwdzić psek lterntor i zlecić jego wyminę utoryzownemu delerowi w rzie stwierdzeni dowolnego z poniższych objwów: Pęknięci lub zużycie frgmentów gumowych psk. Nierówności n powierzchni psk. 46 pol

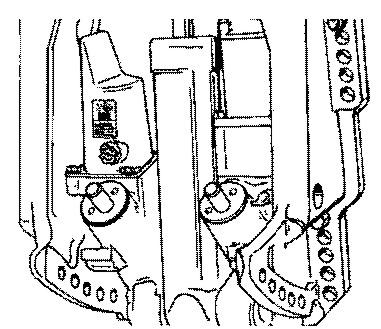

57 KONSERWACJA Oznki przetrci n krwędzich lub zewnętrznych powierzchnich psk Punkty smrowni 1. Nsmrowć poniższe elementy 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Zkończeni kulowe drążk trymowni Q 1 Zkończeni kulowe drążk trymowni obrócić zkończeni kulowe, wprowdzjąc smr do gnizd kulowych Nsmrowć nstępujące elementy smrem Extreme Grese lub 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części Smr Extreme Grese Wł npędowy 8M C z PTFE Wł npędowy Q 1 pol 47

58 KONSERWACJA Wł npędowy ptrz Wymin śruby npędowej gdzie opisno zdejmownie i zkłdnie śruby npędowej. Cły wł npędowy nleży pokryć smrem, by zpobiec korozji pisty śruby npędowej i zkleszczeniu jej n wle npędowym Nsmrowć poniższe elementy 2-4-C z PTFE. Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Włek npincz psk lterntor, wspornik obrotowy, podpórk odchylni, rurk odchylni, link steru Q 1 Włek npincz psk lterntor nsmrowć przez złączkę Wspornik obrotowy nsmrowć przez złączkę. Podpórk odchylni nsmrowć przez złączkę. - b - Wspornik obrotowy Podpórk odchylni b 48 pol

59 KONSERWACJA Rurk odchylni nsmrowć przez złączkę ! OSTRZEŻENIE Nieprwidłowe smrownie linki może doprowdzić do zblokowni ukłdu hydrulicznego, co może być przyczyną powżnych obrżeń lub śmierci n skutek utrty kontroli nd łodzią. Przed nłożeniem smru cłkowicie wycofć koniec linki sterowej. Link steru obrócić ster, by cłkowicie wycofć koniec linki do rurki odchyłu silnik. Nsmrowć przez złączkę. b - b - Złączk Koniec linki N poniższe elementy nleży nkłdć lekki smr: Punkty obrotowe drążk mechnizmu zwrotniczego nsmrowć punkty obrotowe pol 49

60 KONSERWACJA Sprwdznie poziomu oleju hydrulicznego wspomgni trymowni 1. Przechylić silnik do pozycji pionowej i złożyć blokdę wspomgni odchyłu Zdjąć korek wlewu i sprwdzić poziom oleju. Poziom oleju powinien być równy z dnem otworu npełnini. Dodć oleju Quicksilver lub Mercury Precision do ukłdów kierowni i trymowni. Jeśli ten olej nie jest dostępny, nleży zstosowć olej do przekłdni hydrokinetycznych (ATF) Nr ref. tubki Opis Miejsce stosowni Nr części 114 Olej do ukłdu wspomgni trymowni i steru Smrownie przekłdni NAKŁADANIE SMARU NA SKRZYNKĘ BIEGÓW Ukłd trymowni ze wspomgniem Q1 Podczs dodwni lub zminy smru w skrzynce biegów, nleży sprwdzić wzrokowo, czy w smrze nie m wody. Jeśli tk się stło, wod może znjdowć się n dnie i wypłynie przed smrem lub jest z nim zmieszn, co spowoduje jego mleczny kolor. Jeśli nie stwierdzono obecności wody w skrzynce biegów, nleży ją oddć do przeglądu u utoryzownego deler. Wod w smrze może spowodowć przedwczesne uszkodzenie łożysk lub, w niskich temperturch, może zmienić się w lód i uszkodzić skrzynkę biegów. Nleży sprwdzić, czy w smrze w osuszonej skrzynce biegów są cząsteczki metlu. Niewielk liczb cząsteczek metlu ozncz normlne zużycie przekłdni zębtej. Ndmiern liczb opiłków metlu lub większych cząsteczek (wiórów) może oznczć nienormlne zużycie przekłdni zębtej i dltego powinn być sprwdzon przez utoryzownego deler. SPUSZCZANIE OLEJU ZE SKRZYNI BIEGÓW 1. Silnik zburtowy nleży umieścić w roboczej pozycji pionowej. 2. Umieścić miskę pod silnikiem. 50 pol

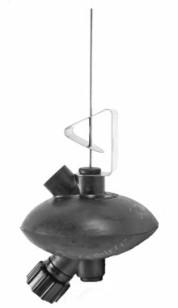

61 KONSERWACJA 3. Wyjąć korek wlewowy/spustowy orz korek odpowietrzjący i zlć olej. - b - Korek odpowietrzjący Korek wlewowy/spustowy b 3399 ILOŚĆ OLEJU W SKRZYNI BIEGÓW Ilość oleju w skrzyni biegów wynosi około 665 ml (22,5 uncji). ZALECENIA DOTYCZĄCE ILOŚCI OLEJU W SKRZYNI BIEGÓW Mercury lub Quicksilver, wysokiej klsy smr do przekłdni. SPRAWDZANIE POZIOMU OLEJU I UZUPEŁNIANIE OLEJU W SKRZYNI BIEGÓW 1. Silnik zburtowy nleży umieścić w roboczej pozycji pionowej. 2. Wykręcić korek odpowietrzjący. 3. Wykręcić korek wlewowy/spustowy. Umieścić rurę doprowdzjącą olej w otworze i wlewć olej, ż ukże się w otworze odpowietrznik. b c b - c - Korek odpowietrzjący Otwór odpowietrzjący Korek wlewowy/spustowy WAŻNE: Wymienić podkłdki uszczelnijące, jeśli są uszkodzone. 4. Zkończyć wlewnie oleju. Przed wyjęciem rury doprowdzjącej olej złożyć korek odpowietrznik i podkłdkę uszczelnijącą. 5. Wyjąć rurę doprowdzjącą olej i złożyć oczyszczony korek wlewowy / spustowy i podkłdkę uszczelnijącą. pol 51

62 Zlny silnik zewnętrzny KONSERWACJA Zlny silnik zewnętrzny będzie wymgł nprwy w ciągu kilku godzin przez utoryzownego deler, gdy tylko zostnie wyjęty z wody. To ntychmistowe dziłnie serwisnt jest konieczne, gdy silnik jest wystwiony n dziłnie powietrz tmosferycznego w celu zminimlizowni wewnętrznych uszkodzeń silnik spowodownych korozją. 52 pol

63 Przygotownie do przechowywni Podczs przygotowywni silnik zburtowego do przechowywni nleży zwrócić szczególną uwgę n zbezpieczenie przed rdzą, korozją i rozsdzeniem przez lód. Poniższe procedury przechowywni silnik zburtowego do przechowywni poz sezonem lub przez dłuższy czs (co njmniej dw miesiące). UWAGA Bez dosttecznego chłodzeni wodnego, silnik, pomp wody lub inne podzespoły mogą się przegrzć i ulec uszkodzeniu. Podczs prcy nleży doprowdzić z pośrednictwem wlotów wody odpowiednią ilość wody. UKŁAD PALIWOWY WAŻNE: Benzyn zwierjąc lkohol (etnol lub metnol) może spowodowć tworzenie się kwsu podczs przechowywni orz może powodowć uszkodzeni ukłdu pliwowego. Jeśli stosown benzyn zwier lkohol, zlecne jest wypompownie możliwie jk njwiększej jej ilości ze zbiornik i ukłdu pliwowego silnik. Njskuteczniejszą metodą przygotowni do przechowywni jest dodnie do pliw (przed osttnim użyciem łodzi) środków: Mercury Precision Fuel Stbilizer i Mercury Precision Quickleen w ilościch zgodnych z opisem n pojemnikch. Dodtek stbiliztor zpobiegnie wydzielniu się pokostu i gumy z benzyny. Środek Mercury Precision Quickleen wspomg czyszczenie i smrownie wtryskiwczy pliw. 1. Przenośny zbiornik pliw - Wlć do zbiornik wymgną ilość stbiliztor (zgodnie z instrukcjmi n zbiorniku). Wlć z powrotem do zbiornik i wstrząsnąć, by dobrze wymieszć stbiliztor z pliwem. 2. Zbiornik pliw zmontowny n stłe wlć wymgną ilość stbiliztor (zgodnie z instrukcjmi n pojemniku) do osobnego zbiornik i wymieszć z około 1 litrem (1 kwrtą m.) benzyny. Wlć mieszninę do zbiornik pliw. 3. Wyjąć z silnik filtr oddzieljący wodę od pliw. Opróżnić z pliw, wylewjąc je do odpowiedniego pojemnik, i odpowiednio zlikwidowć filtr. 4. Wstępnie wymieszć w pojemniku: PRZECHOWYWANIE 8 cm sześc. (0.27 uncji obj.) lub 2 łyżeczki środk smrnego Mercury Precision Quickleen. 8 cm sześc. (0.27 uncji obj.) lub 2 łyżeczki stbiliztor Mercury Precision Fuel Stbilizer. 5. Wlć mieszninę do nowego filtr oddzieljącego wodę od pliw. Złożyć filtr pliw. 6. Npełnić ukłd pliwowy zgodnie z opisem w punkcie Obsług Włączenie silnik. 7. Umieścić silnik w wodzie lub podłączyć złącze do przepłukiwni wodą chłodzącą. Uruchomić silnik i odczekć, ż upłynie 10 minut prcy n biegu jłowym, podczs których przygotowne pliwo zostnie rozprowdzone w ukłdzie pliwowym. Urządzenie do płukni Q 2 Podłączne do punktów poboru wody; zpewni dopływ świeżej wody do płukni ukłdu chłodzeni lub podczs prcy silnik pol 53

64 Ochron wewnętrznych elementów silnik UWAGA: Upewnić się, że ukłd pliwowy zostł przygotowny do przechowywni. Zob. Ukłd pliwowy, zmieszczon powyżej. WAŻNE: Zob. Przegląd i wymin świec zpłonowych, gdzie opisno prwidłową procedurę wyminy przewodów świec zpłonowych. 1. Wyjąć świece zpłonowe. Dodć około 30 ml (1 uncj) oleju silnikowego lub przez pięć minut ntryskiwć uszczelnicz do kżdego otworu świecy zpłonowej. 2. Kilkkrotnie przekręcić ręcznie koło zmchowe, by rozprowdzić olej lub uszczelnicz w cylindrch. 3. Zmontowć świece zpłonowe. PRZECHOWYWANIE Ochron zewnętrznych elementów silnik Nłożyć smr n wszystkie elementy silnik wymienione w Konserwcj - hrmonogrm przeglądów i konserwcji. Nleży pokrywć zprwką wszelkie uszkodzeni powłoki. W celu uzyskni zprwki nleży skontktowć się z delerem. Spryskć wszystkie zewnętrzne powierzchnie metlowe (z wyjątkiem nod kontroli korozji) ntykorozyjnym środkiem ochronnym Quicksilver lub Mercury Precision Lubricnts Corrosion Gurd. Nr ref. tubki Opis Miejsce stosowni Nr części 120 Środek ntykorozyjny Zewnętrzne powierzchnie metlowe Q55 Skrzyni biegów Spuścić i ponownie uzupełnić płyn smrujący w przekłdni (ptrz rozdził Płyn smrujący przekłdni). Ustwinie silnik zburtowego w pozycji do przechowywni Silnik nleży przechowywć w pozycji pionowej, by wod mogł z niego wypłynąć. UWAGA Przechowywnie silnik zburtowego w pozycji pełnego przechyleni może uszkodzić silnik. Wod uwięzion w przewodch chłodzących lub deszczówk zebrn w wydechu przy skrzyni biegów może zmrznąć. Przechowywć silnik zburtowy w pozycji ustwieni w dół. Przechowywnie kumultor Stosowć się do zleceń producent kumultor, dotyczących przechowywni i łdowywni. Wyjąć kumultor z łodzi i sprwdzić poziom wody. Dołdowć kumultor, jeśli zchodzi tk potrzeb. Akumultor przechowywć w suchym, chłodnym miejscu. Poziom wody sprwdzć okresowo i łdowywć kumultor w trkcie przechowywni. 54 pol

65 DIAGNOSTYKA I ROZWIĄZYWANIE PROBLEMÓW Rozrusznik elektryczny nie obrc włu silnik MOŻLIWE PRZYCZYNY Przeplony bezpiecznik 20 A w obwodzie rozruchowym. Zob. Konserwcj. Silnik nie jest ustwiony n biegu jłowym. Słby kumultor lub przewody kumultor są obluzowne lub skorodowne. Brk rekcji po przekręceniu wyłącznik zpłonu. Wdliwe przewody instlcji elektrycznej lub połączenie elektryczne. Awri elektromgnesu rozrusznik lub elektromgnesu pomocniczego. Nie możn uruchomić silnik MOŻLIWE PRZYCZYNY Wyłącznik ściągcz linowego nie jest włączony (nie jest w pozycji RUN"). Akumultor nie nłdowny do końc. Niewłściw procedur uruchmini. Zob. Obsług. Zestrzłe lub znieczyszczone pliwo. Pliwo nie dopływ do silnik. Zbiornik pliw jest pusty. Odpowietrznik zbiornik pliw nie jest otwrty lub jest ztkny. Przewód pliwowy jest odłączony lub zgięty. Zbiorniczek pompki zstrzykowej nie zostł ściśnięty. Uszkodzony zwór zwrotny zbiorniczk pompki zstrzykowej. Zpchny filtr pliwowy. Zob. Konserwcj. Uszkodzon pomp pliwow. Zblokowny filtr zbiornik pliw. Przerw w obwodzie bezpiecznik 20 A. Sprwdzić bezpieczniki, ptrz Konserwcj. Gwintowne złącze przewodu powietrznego jest obluzowne. Usterk elementu ukłdu zpłonowego. Uszkodzone lub znieczyszczone świece zpłonowe. Zob. Konserwcj. Silnik prcuje nierówno MOŻLIWE PRZYCZYNY Uszkodzone lub znieczyszczone świece zpłonowe. Zob. Konserwcj. Nieprwidłow instlcj i regulcj. Pliwo nie dopływ do silnik.. Zblokowny filtr pliwowy w silniku. Zob. Konserwcj. b. Zblokowny filtr zbiornik pliw. c. Ztrty zwór ntysyfonowy n wbudownym zbiorniku pliw. d. Przewody ukłdu pliwowego są złmne lub ściśnięte. e. Zblokowny wtryskiwcz. Gwintowne złącze przewodu powietrznego jest obluzowne. Uszkodzon pomp pliwow. Usterk elementu ukłdu zpłonowego. pol 55

66 DIAGNOSTYKA I ROZWIĄZYWANIE PROBLEMÓW Spdek mocy MOŻLIWE PRZYCZYNY Przepustnic niecłkowicie otwrt. Śrub npędow uszkodzon lub w niewłściwym rozmirze. Łódź przeciążon lub niewłściwie rozłożony łdunek. Zbyt dużo wody n pokłdzie. Znieczyszczone lub uszkodzone dno łodzi. Akumultor rozłdowuje się smoistnie MOŻLIWE PRZYCZYNY Połączeni przewodów kumultor są obluzowne lub skorodowne. Niski poziom elektrolitu w kumultorze. Akumultor zużyty lub o zbyt młej pojemności. Zbyt intensywne korzystnie z kcesoriów elektrycznych. Uszkodzony prostownik, lterntor lub stbiliztor npięci. Przerw n przewodzie wyjściowym lterntor (łącze z bezpiecznikiem). 56 pol

67 Pomoc serwisow LOKALNY PUNKT SERWISOWY W przypdku konieczności wykonni nprw nleży dostrczyć łódź npędzną silnikiem Mercury do utoryzownego deler. Wyłącznie utoryzowny deler produktów Mercury m do dyspozycji wyszkolonych mechników, specjlne nrzędzi i sprzęt orz oryginlne części i kcesori firmy Quicksilver umożliwijące dokonnie włściwych nprw silnik. UWAGA: Części zmienne i kcesori Quicksilver zostły zprojektowne i wyprodukowne przez Mercury Mrine specjlnie n potrzeby tego zespołu npędowego. SERWIS POZA MIEJSCEM ZAMIESZKANIA Jeśli pojwi się problem związny z nprwą silnik, nie m możliwości skontktowni się z loklnym delerem, możn skontktowć się z njbliższym utoryzownym delerem. Jeśli jednk z jkichkolwiek powodów nie możn uzyskć pomocy technicznej, nleży skontktowć się z njbliższym regionlnym biurem serwisowym. Poz terytorium Stnów Zjednoczonych i Kndy nleży skontktowć się z njbliższym centrum serwisowym Mrine Power Interntionl. SKRADZIONY ZESPÓŁ NAPĘDOWY W rzie krdzieży zespołu npędowego nleży niezwłocznie dostrczyć loklnej policji orz firmie Mercury Mrine dne dotyczące modelu i numerów seryjnych orz osoby, którą nleży powidomić o odzyskniu skrdzionego sprzętu. Informcje te zostną zmieszczone w bzie dnych firmy Mercury Mrine celem pomocy policji i delerom w odzyskniu skrdzionych zespołów npędowych. ZALECENIA W PRZYPADKU ZATOPIENIA SILNIKA 1. Przed podniesieniem skontktowć się z utoryzownym sprzedwcą Mercury. 2. Po odzyskniu ztopionego sprzętu, by zredukowć prwdopodobieństwo powżnych uszkodzeń silnik, nleży przekzć zespół npędowy utoryzownemu delerowi firmy Mercury w celu przeprowdzeni czynności serwisowych. CZĘŚCI ZAMIENNE! OSTRZEŻENIE Nleży unikć nrżeni n kontkt z ogniem lub wybuchem. Przewody elektryczne, zpłon i części ukłdu pliwowego produktów Mercury Mrine spełniją wymogi przepisów federlnych i międzynrodowych o minimlizcji ryzyk pożru lub wybuchu. Nie nleży używć zstępczych elementów ukłdu elektrycznego lub pliwowego, które nie spełniją tych wymogów. Podczs serwisowni ukłdów elektrycznych i pliwowych nleży pmiętć o dokłdnym umocowniu wszystkich podzespołów. Silniki morskie przeznczone są do prcy przez cły okres eksplotcji, przy otwrtej cłkowicie lub prwie cłkowicie przepustnicy. Przeznczone są do prcy w środowisku wody słodkiej, jk i słonej. Wrunki te wymgją zstosowni licznych elementów specjlnych. ZAPYTANIA DOTYCZĄCE CZĘŚCI I AKCESORIÓW Wszelkie zpytni dotyczące oryginlnych części Mercury Precision Prts lub kcesoriów Quicksilver Mrine Prts nd Accessories powinny być kierowne do loklnego utoryzownego deler. Delerzy mją wszelkie niezbędne systemy, by zmówić części i kcesori dl włściciel łodzi, jeśli nie m ich w mgzynie. Model silnik orz Numer seryjny są konieczne do zmówieni poprwnych części. ROZWIĄZYWANIE PROBLEMÓW POMOC SERWISOWA Zdowolenie klient z produktu Mercury jest wżne zrówno dl deler, jk i dl producent. W rzie jkichkolwiek problemów, pytń czy wątpliwości dotyczących zespołu silnikowego, prosimy o kontkt z njbliższym delerem lub jkimkolwiek utoryzownym przedstwicielem Mercury. Jeżeli będzie potrzebn dodtkow pomoc: 1. Nleży porozmwić z kierownikiem utoryzownego punktu sprzedży lub serwisu. pol 57

68 2. W przypdku pojwieni się jkichkolwiek pytń, wątpliwości lub problemów, które nie mogą być rozwiązne przez przedstwicielstwo, proszę skontktowć się z biurem serwisowym Mercury Mrine w celu uzyskni pomocy. Firm Mercury Mrine skontktuje się z użytkownikiem i jego delerem, by rozwiązć wszystkie problemy. Biurze obsługi klient wymg podni poniższych informcji: Imię, nzwisko orz dres Numer telefonu do kontktu w ciągu dni Model i numery seryjne zespołu npędowego Nzw i dres deler Opis problemu POMOC SERWISOWA INFORMACJE KONTAKTOWE DZIAŁU OBSŁUGI KLIENTA FIRMY MERCURY MARINE Aby uzyskć pomoc, nleży zdzwonić, wysłć fks lub npisć do biur regionlnego. W korespondencji nleży podć numer telefonu i fksu do kontktu w ciągu dni. Stny Zjednoczone i Knd Telefon Fks Stron internetow W języku ngielskim W języku frncuskim W języku ngielskim W języku frncuskim Mercury Mrine W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Austrli, Pcyfik Telefon Fks Brunswick Asi Pcific Group Bessemer Drive Dndenong South, Victori 3175 Austrli Europ, Bliski Wschód, Afryk Telefon Fks Brunswick Mrine Europe Prc Industriel de Petit-Rechin B-4800 Verviers, Belgi Meksyk, Ameryk Środkow, Ameryk Południow, Wyspy Kribskie Telefon Fks Mercury Mrine Interchnge Circle North Mirmr, FL USA Jponi Telefon Kisk Co., Ltd. Fks Knnbecho, Ski-ku Ski-shi, Osk , Jponi Azj, Singpur Telefon Fks Brunswick Asi Pcific Group T/A Mercury Mrine Singpore Pte Ltd 29 Loyng Drive Singpur, pol

69 Zmwinie litertury POMOC SERWISOWA Przed zmwiniem litertury prosimy o przygotownie nstępujących informcji dotyczących zespołu npędowego: Modele Moc w KM Numer seryjny Rok STANY ZJEDNOCZONE I KANADA W sprwie dodtkowej litertury n temt swojego zespołu npędowego Mercury Mrine prosimy o skontktownie się z njbliższym delerem Mercury Mrine lub: Mercury Mrine Telefon Fks Poczt (920) (Tylko n terenie USA) (920) (Tylko n terenie USA) POZA TERYTORIUM USA I KANADY Mercury Mrine Attn: Publictions Deprtment P.O. Box 1939 Fond du Lc, WI Aby zmówić dodtkową literturę, któr jest dostępn dl konkretnego zespołu npędowego, prosimy o skontktownie się z njbliższym utoryzownym centrum serwisowym Mercury Mrine. Proszę przesłć poniższy formulrz zmówieniowy z zpłtą n dres: Mercury Mrine Attn: Publictions Deprtment W6250 West Pioneer Rod P.O. Box 1939 Fond du Lc, WI Wysłć do: (Proszę skopiowć ten formulrz i ndrukowć lub wypełnić pismem drukownym jest to etykiet wysyłkow zdresown do włściciel silnik) Nzwisko Adres ul. Poczt Województwo Kod pocztowy Krj Ilość Element Numer części Cen Sum Cłkowit nleżność. pol 59

70 MONTAŻ SILNIKA PRZYCZEPNEGO Osprzęt mocujący silnik ztwierdzony przez Mercury Mrine WAŻNE: Firm Mercury Mrine oferuje ztwierdzone elementy mocujące i instrukcje instlcji, w tym specyfikcje momentu obrotowego, wrz z wszystkimi nszymi npędmi zburtowymi, co pozwl n ich poprwne zmontownie do pwęży łodzi. Błędn instlcj npędu zburtowego może powodowć problemy z osiągmi i niezwodnością, co może z kolei prowdzić do powżnego ryzyk dl bezpieczeństw. Nleży przestrzegć wszystkich instrukcji dotyczących instlcji npędu zburtowego. NIE WOLNO mocowć innych kcesoriów do łodzi przy pomocy elementów mocujących dołączonych do npędu zburtowego. N przykłd, nie wolno mocowć prętów do holowni nrt wodnych ni drbin do wchodzeni n pokłd do łodzi przy pomocy elementów mocujących dołączonych do npędu zburtowego. Zinstlownie innych produktów do łodzi z użyciem elementów mocujących przeznczonych do npędu zburtowego ogrniczy zdolność tych elementów do poprwnego i bezpiecznego mocowni npędu zburtowego do pwęży. Npędy zburtowe wymgjące użyci ztwierdzonych elementów mocujących są oznczone w nstępujący sposób n zcisku pwęży Akcesori zmontowne n wsporniku zciskowym pwęży Firm Mercury Mrine zostł poinformown, że określone kcesori zmienne, tkie jk wryjne drbinki do wchodzeni n pokłd, kotwice do płytkich wód, zestwy klinowe pwęży orz urządzeni do holowni sportowego były montowne n łodzi z użyciem tych smych elementów montżowych, które mocują silnik zburtowy do pwęży lub pntogrfu. Wykorzystnie tkich smych elementów montżowych do mocowni jednocześnie kcesoriów orz silnik do łodzi obniż ich zdolność do utrzymni odpowiedniego obciążeni zcisków. Użytkownie łodzi z poluzownymi elementmi montżowymi silnik może spowodowć problemy z osiągmi, trwłością orz bezpieczeństwem łodzi.! OSTRZEŻENIE Unikj powżnych obrżeń cił lub śmierci wynikjących z utrty pnowni nd łodzią. Poluzowne elementy montżowe silnik mogą spowodowć uszkodzenie wspornik pwęży, co prowdzi do niemożliwości sterowni łodzią. Nleży zwsze sprwdzć, czy elementy mocujące silnik są dokręcone z zdnym momentem. DOZWOLONE MOCOWANIE AKCESORIÓW NA WSPORNIKU ZACISKOWYM PAWĘŻY Gdy silnik zostnie zmontowny n pwęży lub pntogrfie, zgodnie z instrukcją montżu silnik, dopuszczlne jest zmontownie kcesorium n łodzi z użyciem niewykorzystnych otworów n śruby we wsporniku zciskowym pwęży, jk przestwiono n rys pol

71 MONTAŻ SILNIKA PRZYCZEPNEGO Poniższ list zwier dodtkowe wytyczne dotyczące mocowni kcesoriów do wspornik zciskowego pwęży. Elementy montżowe kcesorium muszą przechodzić przez pwęż lub pntogrf łodzi. pol 61

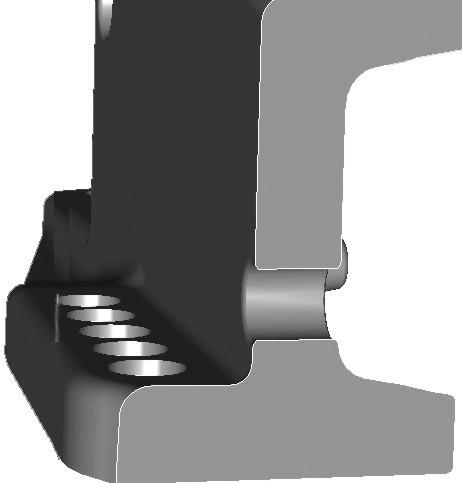

72 MONTAŻ SILNIKA PRZYCZEPNEGO Montż nie może powodowć przeszkód, tkich jk oprcie płyty montżowej kcesorium w zkresie promieni wspornik zciskowego. Ptrz Rys. 1. f e c b d Rysunek 1 - Minimln odległość 3,175 mm (0,125 cl) b - Brzeg wspornik kcesorium c - Ścin wspornik zciskowego pwęży d - Promień e - Elementy montżowe dostrczne z silnikiem f - Elementy montżowe dostrczne przez producent kcesorium zmontowne w nieużywnych otworch wspornik montżowego silnik 62 pol

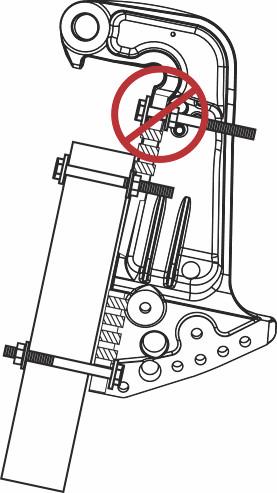

73 MONTAŻ SILNIKA PRZYCZEPNEGO NIEDOPUSZCZALNY MONTAŻ AKCESORIÓW WAŻNE: Nie wolno wykorzystywć elementów montżowych mocujących silnik do łodzi (zrówno n pwęży, jk i pntogrfie) do żdnych innych celów. 1. Nie wolno mocowć kcesoriów n wsporniku zciskowym bez zbezpieczeni. Ptrz Rys. 2. Rysunek Nie nleży montowć kcesoriów n łodzi wykorzystując osprzęt mocujący silnik do łodzi. Ptrz Rys. 3. b c Rysunek 3 - Elementy montżowe dostrczne z silnikiem b - Wspornik zciskowy pwęży c - Akcesori pol 63

74 MONTAŻ SILNIKA PRZYCZEPNEGO 3. Nie nleży montowć klinów ni płyt pomiędzy wspornikiem zciskowym pwęży pwężą (lub pntogrfem). Ptrz Rys. 4. b Rysunek 4 - Pwęż lub pntogrf łodzi b - Wspornik zciskowy pwęży c - Klin/płyt c Moc mksymln łodzi! OSTRZEŻENIE Przekroczenie mksymlnych wrtości mocy dl łodzi może prowdzić do powżnych obrżeń lub śmierci. Zstosownie silnik o zbyt dużej mocy może wpłynąć n sterowność łodzi i jej zchownie n powierzchni lub doprowdzić do uszkodzeni pwęży. Nie instlowć silnik przekrczjącego mksymlne wrtości mocy dl łodzi. Nie wolno przekrczć mocy mksymlnej ni ndmiernie przełdowywć łodzi. N większości łodzi zgodnie z wymogmi umieszczon jest tbliczk z informcją o mksymlnej dopuszczlnej mocy i łdunku, określonym przez producent n podstwie wskzówek włdz federlnych. W rzie wątpliwości nleży skontktowć się z delerem lub producentem łodzi. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Zbezpieczenie przed rozruchem n biegu! OSTRZEŻENIE Uruchomienie silnik n biegu może spowodowć powżne obrżeni lub śmierć. Nie uruchmić łodzi, któr nie jest wyposżon w urządzenie zbezpieczjące biegu jłowego. System zdlnego sterowni silnik musi być wyposżony w urządzenie zbezpieczjące, pozwljące n uruchomienie silnik wyłącznie n biegu jłowym. Pozwoli to uniknąć uruchomieni silnik n biegu. 64 pol

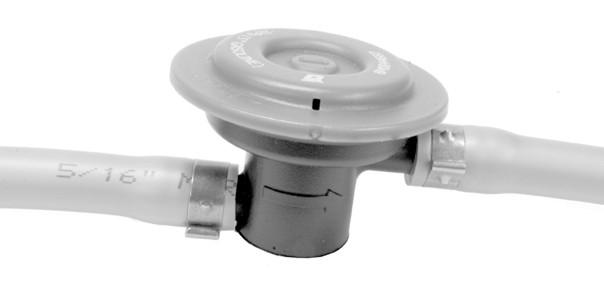

75 Ukłd pliwowy MONTAŻ SILNIKA PRZYCZEPNEGO OCHRONA PRZEZ ZABLOKOWANIEM PRZEPŁYWU PALIWA WAŻNE: Części montowne w ukłdzie zsilni pliwem (filtry, złączki, zwory, itp.) mogą ogrniczć przepływ pliw. Może to powodowć gśnięcie silnik n niskich obrotch i/lub powodowć niskokloryczność pliw n wysokich obrotch, stwrzjąc niebezpieczeństwo uszkodzeń. ELEKTRYCZNA POMPA PALIWOWA Ciśnienie pliw nie może przekrczć 28 kp (4 psi). W rzie konieczności nleży zmontowć regultor ciśnieni. WYMAGANIE DOTYCZĄCE PRZEWODU PALIWOWEGO O NISKIM STOPNIU PRZESIĄKANIA Wymgne dl silników zburtowych n sprzedż, sprzednych lub oferownych w sprzedży n terenie USA. Agencj Ochrony Środowisk (EPA) wymg, by kżdy silnik zburtowy wyprodukowny po 1 styczni 2009 r. był wyposżony w główny przewód pliwowy o niskim stopniu przesiąkni, łączący zbiornik pliw z silnikiem zburtowym. Przewód o niskim stopniu przesiąkni USCG typ B1-15 lub typ A1-15, zgodnie z definicją nieprzekrczjący 15/gm²/24 godz. z pliwem CE 10 przy temp. 23, zgodnie z SAE J 1527 przewód pliwowy do zstosowni w łodzich. WYMOGI EPA DOTYCZĄCE PRZENOŚNYCH ZBIORNIKÓW PALIWA POD CIŚNIENIEM Agencj Environmentl Protection Agency (EPA) wymg, by przenośne ukłdy pliwowe wyprodukowne po 1 styczni 2011 do użytku z silnikmi zburtowymi były cłkowicie szczelne (pod ciśnieniem) do ciśnieni wynoszącego 34,4 kp (5,0 psi). Niniejsze zbiorniki mogą zwierć: Wlot powietrz, który otwier się w momencie powstni podciśnieni w zbiorniku. Wylot powietrz, który otwier się jeśli ciśnienie przekrcz 34,4 kp (5,0 psi). WYMOGI DOTYCZĄCE ZAWORÓW DOZUJĄCYCH PALIWO (FDV) Jeśli wykorzystywny jest zbiornik pliw pod ciśnieniem wymgne jest zmontownie zworu dozującego pliwo w przewodzie pliwowym pomiędzy zbiornikiem pliw pompką pliw. Zwór dozujący pliwo nie pozwl, by pliwo pod ciśnieniem dostło się do silnik powodując zlnie ukłdu pliwowego lub rozlnie pliw. Zwór dozujący pliwo jest wyposżony w ręczne zwolnienie. Ręczne zwolnienie może zostć użyte (wepchnięte), by otworzyć (ominąć) zwór w przypdku zblokowni pliw w zworze. b - b - c - Zwór dozujący pliwo zmontowny w przewodzie pliw pomiędzy zbiornikiem pliw pompką pliw Ręczne zwolnienie Otwory wentylcyjne/odprowdzjące wodę c ZBIORNIKI PALIWA Przenośny zbiornik pliw Nleży wybrć odpowiednie miejsce w łodzi stosownie do długości przewodów pliwowych i zmocowć zbiornik. pol 65

76 MONTAŻ SILNIKA PRZYCZEPNEGO Zbiornik pliw zmontowny n stłe Zbiorniki pliw zmontowne n stłe nleży instlowć zgodnie z przepismi i normmi dotyczącymi bezpieczeństw z uwzględnieniem zleceń dotyczących uziemieni, zbezpieczeni przeciwsyfonowego, wentylcji, itp. NAPEŁNIANIE UKŁADU PALIWOWEGO Podczs uruchmini silnik po rz pierwszy lub uruchmini silnik, jeżeli skończyło się pliwo lub pliwo zostło spuszczone, nleży uzupełnić pliwo i wstępnie npełnić ukłd pliwowy. Aby uzupełnić pliwo i wstępnie npełnić ukłd pliwowy: 1. Ścisnąć zbiorniczek pompki zstrzykowej przewodu pliwowego, ż stnie się twrd. 2. Przekręcić kluczyk do pozycji ON" i przytrzymć przez trzy sekundy. Powoduje to włączenie elektrycznej pompy pliw. 3. Ponownie przekręcić kluczyk do pozycji OFF" i ponownie ścisnąć zbiorniczek pompki, ż stnie się twrd. 4. Przekręcić kluczyk ponownie do pozycji ON" i przytrzymć przez trzy sekundy. 5. Kontynuowć wykonywnie tych czynności, dopóki zbiorniczek pompki zstrzykowej nie stnie się twrd. Wskzówki dotyczące montżu b b - Minimlny otwór w pwęży Lini środkow silnik w przypdku łodzi z dwom silnikmi 66,0 cm (26 cli) Minimlny otwór w pwęży Jeden silnik Dw silniki 84,8 cm (33 i 3/2 cl) 151,8 cm (59 i 3/4 cl) Unoszenie silnik zburtowego! OSTRZEŻENIE Nleży unikć sytucji niebezpiecznych, grożących odniesieniem obrżeń lub śmiercią. Przed uniesieniem silnik zburtowego sprwdzić, czy pierścień do unoszeni jest wkręcony do koł zmchowego n głębokość co njmniej pięciu obrotów, podnośnik m nośność odpowiednią do ciężru silnik. Aby unieść silnik zburtowy: 66 pol

77 MONTAŻ SILNIKA PRZYCZEPNEGO 1. Zdjąć pokrywę z silnik zburtowego. 2. Wkręcić oczko do podnoszeni w pistę koł zmchowego n głębokość co njmniej pięciu obrotów. - Oczko do podnoszeni 3. Podłączyć podnośnik do oczk do podnoszeni Unieść silnik zburtowy i umieścić go n pwęży łodzi. Oczko do podnoszeni Wkręcić w koło zmchowe w celu usunięci bloku silnik z obudowy włu npędowego lub w celu uniesieni cłego silnik w przypdku jego wyminy. Link steru przewód poprowdzony po stronie sterburty 1. Nsmrowć pierścień uszczelnijący O-ring orz cły koniec linki Nr ref. tubki Opis Miejsce stosowni Nr części C z PTFE Pierścień uszczelnijący O-ring orz cły koniec linki Q 1 pol 67

78 MONTAŻ SILNIKA PRZYCZEPNEGO 2. Wsunąć linkę sterową do rurki odchyłu Dokręcić nkrętkę zdnym momentem Opis Nm funt x cl funt x stop Nkrętk 47,5 35 Elementy mocujące łączników drążk mechnizmu zwrotniczego WAŻNE: Drążek mechnizmu zwrotniczego, który łączy linkę steru z silnikiem, musi być zmocowny przy użyciu specjlnej śruby z łbem kołnierzowym (nr części ) orz przeciwnkrętek z wkłdkmi nylonowymi (nr części ). Nkrętek zbezpieczjących nie nleży nigdy wymienić n zwykłe nkrętki (nieposidjące zbezpieczeni), poniewż będą się obluzowywć i drgć, powodując odłączenie drążk.! OSTRZEŻENIE Zstosownie nieprwidłowych elementów mocujących lub nieprwidłowych procedur instlcji może skutkowć poluzowniem lub odłączeniem drążk mechnizmu zwrotniczego. Może to spowodowć ngłą, nieoczekiwną utrtę kontroli nd łodzią, w efekcie powżne obrżeni cił lub śmierć wskutek wyrzuceni psżerów z burtę. Nleży zwsze stosowć wymgne podzespoły i postępowć zgodnie z instrukcjmi orz procedurmi dokręcni. 68 pol

79 MONTAŻ SILNIKA PRZYCZEPNEGO! OSTRZEŻENIE Zstosownie zużytych, poluzownych lub zniszczonych podzespołów może doprowdzić do utrty kontroli nd łodzią. Sprwdzić, czy podzespoły mocujące ukłdu sterowni nie są zużyte, nsmrowć wszystkie elementy mocowni i sprwdzić, czy moment dokręcni jest prwidłowy, zgodnie z hrmonogrmem przeglądów i konserwcji. c d b Specjln śrub z łbem kołnierzowym (nr części ) b - Przeciwnkrętk z wkłdką nylonową (nr części ) stosown n śrubie z łbem kołnierzowym c - Płsk podkłdk (2) d - Przeciwnkrętk z wkłdką nylonową (nr części ) stosown n łączniku linki 1. Przymocowć drążek mechnizmu zwrotniczego do łącznik linki sterowej z pomocą dwóch płskich podkłdek c" i przeciwnkrętki z wkłdką nylonową d". Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie poluzowć o ¼ obrotu. 2. Przymocowć drążek mechnizmu zwrotniczego do silnik z pomocą specjlnej śruby z łbem kołnierzowym " orz przeciwnkrętki z wkłdką nylonową b". 3. Dokręcić śrubę z łbem kołnierzowym, nstępnie przeciwnkrętkę zgodnie ze specyfikcjmi. Opis Nm funt x cl funt x stop Przeciwnkrętk z wkłdką nylonową łącznik linki d" Przeciwnkrętk z wkłdką nylonową śruby z łbem kołnierzowym b" Dokręcić przeciwnkrętkę ż do jej pełnego osdzeni, nstępnie poluzowć o ¼ obrotu Specjln śrub z łbem kołnierzowym pol 69

80 MONTAŻ SILNIKA PRZYCZEPNEGO Określnie zlecnej wysokości zmocowni silnik 63.5 cm (25 in.) e 60.9 cm (24 in.) 58.4 cm (23 in.) c b 56.0 cm (22 in.) 53.3 cm (21 in.) e 50.8 cm (20 in.) 48.2 cm (19 in.) d f b - c - d - e - f - Wysokość zmontowni silnik zburtowego nleży określć n podstwie linii ciągłej. Linie przerywne oznczją skrjne wysokości montżowe, o których widomo, że pomyślnie zmontowno n nich silnik zburtowy. Lini tk może być podstwą określeni wysokości montżowej silnik zburtowego, o ile jedynym celem jest uzysknie mksymlnej prędkości. Lini tk może być podstwą określeni wysokości montżowej silnik zburtowego w przypdku ukłdów z dwom silnikmi. Wysokość montżow silnik zburtowego (wysokość wsporników montżowych silnik od dolnej części pwęży łodzi). W przypdku wysokości powyżej 56,0 cm (22 cle)zlecne jest zwykle stosownie śruby npędowej przeznczonej do eksplotcji przy niewielkim znurzeniu. Mksymln przewidywn prędkość łodzi (mile/h). Nwiercnie otworów montżowych w silniku zburtowym WAŻNE: Przed nwierceniem otworów montżowych nleży dokłdnie zpoznć się z treścią punktu Określnie zlecnej wysokości zmocowni silnik i zmontowć silnik zburtowy n njbliższej zlecnej wysokości montżowej. 70 pol

81 MONTAŻ SILNIKA PRZYCZEPNEGO 1. Oznczyć cztery otwory montżowe n pwęży z pomocą punktk. b - b - c - Nwiercić otwory prowdzące Punktk do pwęży Lini środkow pwęży c 2757 Punktk do pwęży A2 Ułtwi montż silnik, poniewż służy jko wzornik do wykonni otworów montżowych silnik Nwiercić cztery otwory o średnicy 13,5 mm (17/32 cl) pol 71

82 Mocownie silnik zburtowego do pwęży ŚRUBY MONTAŻOWE MONTAŻ SILNIKA PRZYCZEPNEGO Elementy montżowe pwęży silnik zburtowego dołączone do silnik zburtowego Numer części Nzw części Opis 8M Śrub mocując silnik zburtowego ½-20 x 5,00 cl (długość) (gwint 3,25 cl) Przeciwnkrętk z wkłdką nylonową ½ Podkłdk płsk 1,50 cl średnicy Podkłdk płsk 0,875 cl średnicy Numer części Dostępne śruby mocowni silnik zburtowego Opis ½-20 x 2,50 cl (długość) (gwint 1,25 cl) ½-20 x 3,50 cl (długość) (gwint 1,25 cl) ½-20 x 4,00 cl (długość) (gwint 2,25 cl) ½-20 x 4,50 cl (długość) (gwint 2,25 cl) 8M ½-20 x 5,00 cl (długość) (gwint 3,25 cl) ½-20 x 5,50 cl (długość) (gwint 3,25 cl) ½-20 x 6,50 cl (gwint 2,75 cl) 8M M SPRAWDZANIE KONSTRUKCJI PAWĘŻY ŁODZI ½-20 x 7,50 cl (gwint 2,75 cl) ½-20 x 8,00 cli (gwint 2,75 cl) WAŻNE: Nleży określić wytrzymłość pwęży łodzi. Dokręcenie przeciwnkrętek orz śrub montżowych silnik zburtowego momentem 75 Nm (55 funt x stop) nie powinno powodowć uginni ni pękni pwęży łodzi. Jeżeli pod wpływem dziłni tkiego momentu pwęż ugnie się lub popęk, konstrukcj pwęży może nie być odpowiedni. Nleży wzmocnić pwęż łodzi lub zwiększyć obszr przenoszeni obciążeni. b b - Pwęż ugin się pod wpływem momentu dokręcni śrub Pwęż pęk pod wpływem momentu dokręcni śrub 72 pol

83 MONTAŻ SILNIKA PRZYCZEPNEGO Aby określić wytrzymłość pwęży, nleży się posłużyć kluczem dynmometrycznym. Jeżeli śrub lub nkrętk ndl się obrc, odczyt momentu obrotowego nie wzrst, ozncz to, że pwęż się ugin. Obszr przenoszeni obciążeni możn powiększyć, stosując większą podkłdkę lub płytę wzmcnijącą pwęż. b b - Duż podkłdk pwęży Płyt wzmcnijąc pwęż MOCOWANIE SILNIKA ZABURTOWEGO DO PAWĘŻY WAŻNE: Powierzchni montżow pwęży musi być płsk n szerokości 3,17 mm (0,125 cl). N powierzchni montżowej pwęży nie mogą znjdowć się żdne uskoki. Powierzchni od wewnątrz pwęży przeznczon dl podkłdki śruby mocującej musi być płsk n szerokości 3,17 mm (0,125 cl). b b - Uskok (niedozwolony) Luk pomiędzy zciskiem pwęży pwężą łodzi (niedozwolon) pol 73

84 MONTAŻ SILNIKA PRZYCZEPNEGO WAŻNE: Nleży zchowć odstęp pomiędzy pwężą łodzi o obszrem promieni odciążni obejmy pwęży. Niezchownie odstępu może spowodowć uszkodzenie obejmy pwęży i jej usterkę. Wymgn może być regulcj położeni elementu do wierceni pwęży Mercury Mrine w celu zchowni poprwnego odstępu obszru promieni odciążni obejmy pwęży Montż 1. Nnieść uszczelnicz okrętowy n łby śrub, nie n gwinty. 2. Zmocowć silnik zburtowy z pomocą odpowiednich elementów montżowych. Dokręcić przeciwnkrętki podnym momentem dokręcni. WAŻNE: Upewnić się, że co njmniej dw wyżłobieni gwintu śrub mocowni wystją poz przeciwnkrętkę po dokręceniu. Przeciwnkrętk musi być mocno dokręcon n gwincie, nie dotykjąc łb śruby. 74 pol

85 MONTAŻ SILNIKA PRZYCZEPNEGO UWAGA: Aby dokłdniej określić moment, nleży dokręcć przeciwnkrętki mocujące, nie śruby. d c e c b d Śrub mocując silnik zburtowy o średnicy 0,500 cl (4) b - Płsk podkłdk 0, 875 cl (4) c - Przeciwnkrętk z wkłdką nylonową (4) d - Płsk podkłdk 1,500 cl (4) e - Uszczelnicz okrętowy nnieść n łby śrub, nie n gwinty Opis Nm funt x cl funt x stop Przeciwnkrętki i śruby montżowe silnik zburtowego stndrdow pwęż łodzi Przeciwnkrętki i śruby montżowe silnik zburtowego metlowe płyty podnoszeni i elementy hmujące pol 75

86 MONTAŻ SILNIKA PRZYCZEPNEGO Oznczenie n obejmie pwęży przypomin włścicielowi o sprwdzniu elementów mocujących silnik zburtowy do pwęży przed kżdym użyciem. Oznczenie n obejmie pwęży Elektryk, węże i przewody ukłdu sterowni DEMONTAŻ PRZEDNIEJ OBEJMY Wykręcić śruby i otworzyć zespół przedniej obejmy. - Śrub (2) b - Przedni obejm b pol
