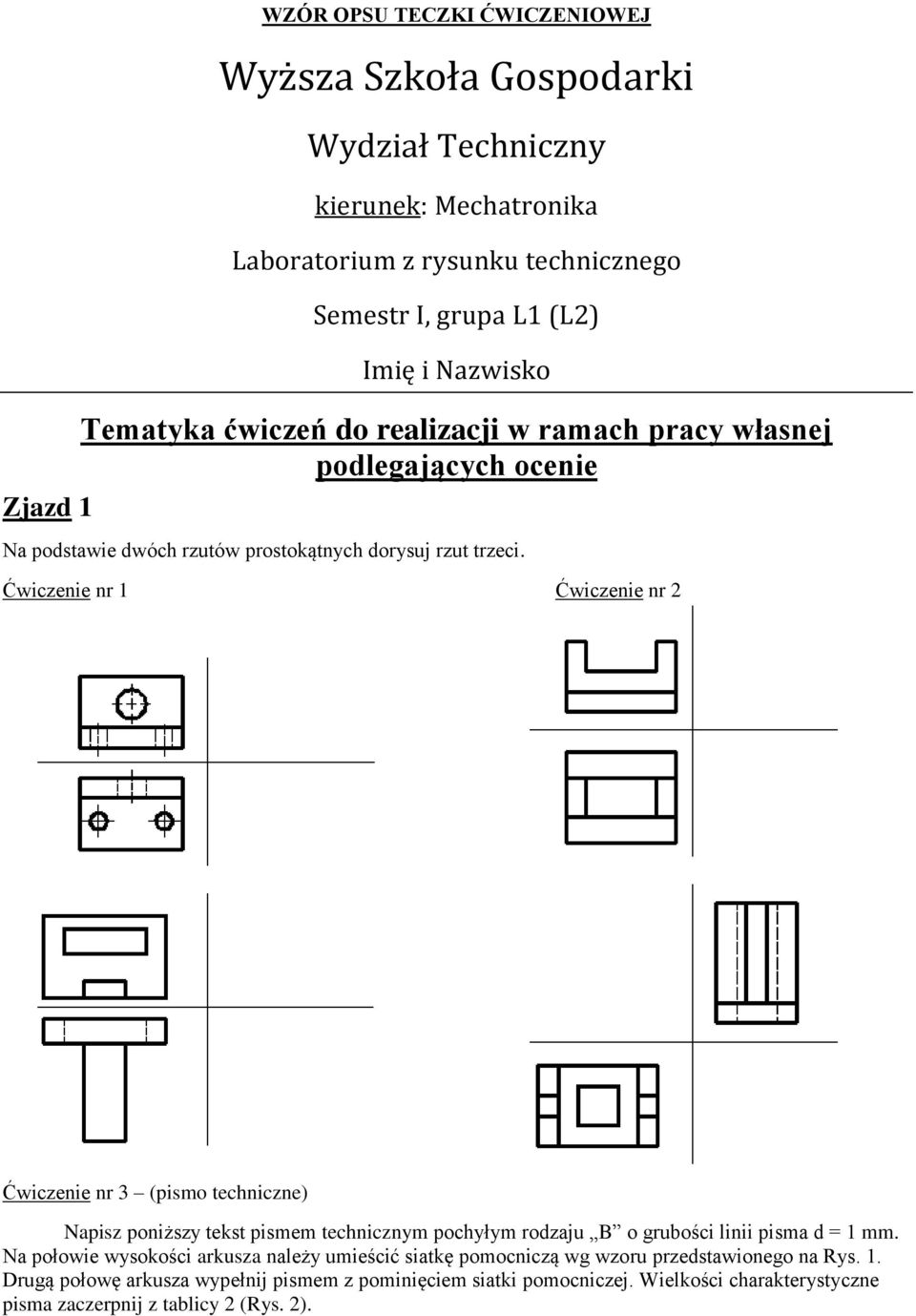

1 Zjazd 1 WZÓR OPSU TECZKI ĆWICZENIOWEJ Wyższa Szkoła Gospodarki Wydział Techniczny kierunek: Mechatronika Laboratorium z rysunku technicznego Semestr I, grupa L1 (L2) Imię i Nazwisko Tematyka ćwiczeń do realizacji w ramach pracy własnej podlegających ocenie Na podstawie dwóch rzutów prostokątnych dorysuj rzut trzeci. Ćwiczenie nr 1 Ćwiczenie nr 2 Ćwiczenie nr 3 (pismo techniczne) Napisz poniższy tekst pismem technicznym pochyłym rodzaju B o grubości linii pisma d = 1 mm. Na połowie wysokości arkusza należy umieścić siatkę pomocniczą wg wzoru przedstawionego na Rys. 1. Drugą połowę arkusza wypełnij pismem z pominięciem siatki pomocniczej. Wielkości charakterystyczne pisma zaczerpnij z tablicy 2 (Rys. 2).
2 Przykład tekstu Nazywam się.. Jestem studentem pierwszego roku w WSG na kierunku Mechatronika. Mechatronika jest to... (należy zapełnić tekstem całą kartkę arkusza rysunkowego). Rozmiar arkusza: A4 Papier: kartka z bloku technicznego, biała Obramowanie arkusza: margines o szerokości 5 mm Tabliczka rysunkowa: wg wzoru dla rysunku wykonawczego (Rys. 3) Sposób wykonania: odręcznie, ołówkiem W polu nazwa rysunku wpisz: Pismo techniczne Rys. 1. Rodzaje pisma technicznego Rys. 2. Wielkości charakterystyczne pisma technicznego
3 Rys. 3. Wzory tabliczek rysunkowych Zjazd 2 Ćwiczenie nr 4 Na podstawie rzutów aksonometrycznych w dimetrii ukośnej narysuj ołówkiem na kartce z bloku technicznego (format A4) bryłę w sześciu rzutach prostokątnych wg metody E. Temat ćwiczenia (w polu nazwa rysunku wpisz): Rzutowanie prostokątne metodą europejską E. Rozmiar arkusza: A4 (leżący) Papier: kartka z bloku technicznego, biała Obramowanie arkusza: margines o szerokości 5 mm Tabliczka rysunkowa: wg wzoru dla rysunku wykonawczego (Rys. 3) Sposób wykonania: ołówkiem z użyciem przyrządów i przyborów kreślarskich Zadanie nr 1
4 Zadanie nr 2 Zjazd 3 Ćwiczenie nr 5 Dane projektowe Rysunek przedstawia w półprzekroju koło zębate walcowe o zębach prostych, którego podstawowe wymiary podaje Tabela 1. Pozostałe wymiary konstrukcyjne koła zębatego walcowego należy obliczyć w oparciu o podane poniżej zależności wymiarowe. Tabela 1 Legenda: m moduł z liczba zębów d średnica piasty Grupa Podstawowe wymiary m z d (H7) L L
5 Internetowy poradnik mechanika Adres strony: Wyniki obliczeń należy zestawić w tabeli zbiorczej. Dane Obliczenia Wynik Zależności wymiarowe wysokość głowy zęba h g = m wysokość stopy zęba h s = 1,2m średnica podziałowa D p = m * z średnica koła głów D g = D p + 2h g średnica koła stóp D s = D p 2h s szerokość wieńca b = (2 2,5)t, gdzie t = πm grubość wieńca s = (2,2m + a), gdzie a = 1,5m szerokość ścięcia krawędzi koła głów n = (0,2 0,5)m długość piasty l = (1,5 2)d średnica zewnętrzna piasty d z = (1,6 1,8)d grubość tarczy c = (0,2 0,3)b średnica otworów prześwitowych w tarczy (liczba otworów: 4) d o D g 2a d 3,5 4 średnica okręgu rozstawienia otworów prześwitowych w tarczy Uwaga: Do obliczeń przyjmij wartości liczbowe z dolnego zakresu (wartości zapisane czcionką pogrubioną). Zadanie projektowe 1. Opracować w przyjętej podziałce rysunek wykonawczy koła zębatego walcowego o zębach prostych (rzut główny przekrój wzdłużny oraz rzut boczny prawy widok). 2. Wymiary rowka wpustowego wykonanego w piaście koła należy dobrać z PN. 3. Średnicę piasty koła zębatego oraz szerokość rowka wpustowego należy stolerować symbolowo. 4. Oznaczyć chropowatość powierzchni podlegających obróbce oraz umieścić w prawym górnym rogu arkusza zbiorcze oznaczenie chropowatości. 5. Zwymiarować konieczne ścięcia i zaokrąglenia krawędzi widoczne na rysunku. 6. Do rysunku wykonawczego koła zębatego dołącz obliczenia. Obliczenia wykonaj w edytorze równań Microsoft Equation 3.0. Sposób wykonania rysunku: ołówkiem, format A3 kalka techniczna
6 Ćwiczenie nr 6 Wykonaj rysunek wykonawczy wału maszynowego przestawionego na poniższym rysunku. Zastosuj się do poniższych wskazówek: - dokończ wymiarowanie, zachowując proporcje poszczególnych stopni wałka jak na rysunku, - krótki nieprzelotowy otwór osiowy przestaw w przekroju cząstkowym, - średnicę wałka oznaczoną znakiem Øt zwymiaruj symbolowo, - otwór poprzeczny przedstaw z zastosowaniem metody kładu przesuniętego, - rowek wpustowy przedstaw stosując metodę kładu przesuniętego, - wymiary rowka wpustowego dobierz z PN (szerokość rowka wpustowego zwymiaruj symbolowo), - oznacz zgodnie z PN nakiełek zwykły, - oznacz chropowatość powierzchni (dla powierzchni tolerowanych symbolowo należy przyjąć wysokość nierówności uzyskaną na drodze toczenia i frezowania dokładnego) oraz podaj zapis zbiorczego oznaczenia chropowatości, - wartości liczbowe odchyłek granicznych wymiarów tolerowanych symbolowo odczytane z normy należy zapisać w dodatkowej tabelce, którą umieszcza się w lewym, górnym rogu arkusza rysunkowego, - dla powierzchni walcowej Ø34 oznacz tolerancję kształtu walcowość równą 0,02 mm, - czop o przekroju sześciokątnym przedstaw z zastosowaniem metody przekroju poprzecznego, - zwymiaruj średnicę gwintu (gwint metryczny lewozwojny). Sposób wykonania rysunku: ołówkiem, format A4 blok techniczny
7 Zjazd 4 Ćwiczenie nr 7 Dane projektowe Rys.1 przedstawia korpus obudowy łożyska z gwintowanymi, nieprzelotowymi otworami M4 w widoku na płaszczyźnie głównej i płaszczyźnie poziomej. W korpusie należy osadzić łożysko kulkowe zwykłe Wymiary łożyska należy odczytać z PN 86/M Wymiary konstrukcyjne korpusu łożyska (Tabela 1) związane z zabudową łożyska w korpusie należy przyjąć z PN 86/M Wzdłużny (poosiowy) przesuw łożyska na czopie wału ogranicza pierścień osadczy sprężynujący zewnętrzny (Rys. 2). W korpusie łożyska należy zaprojektować zgodnie z PN 83/M rowek (Rys. 3), w którym osadzony będzie filcowy pierścień uszczelniający. Wymiary rowka zawarte są w Tabeli 2. Tabela 1 Rys. 1. Korpus Łożysko Wałek D (H7) D a d D B d d a 1. Wał 2. Łożysko kulkowe zwykłe 3. Pierścień osadczy sprężynujący zewnętrzny

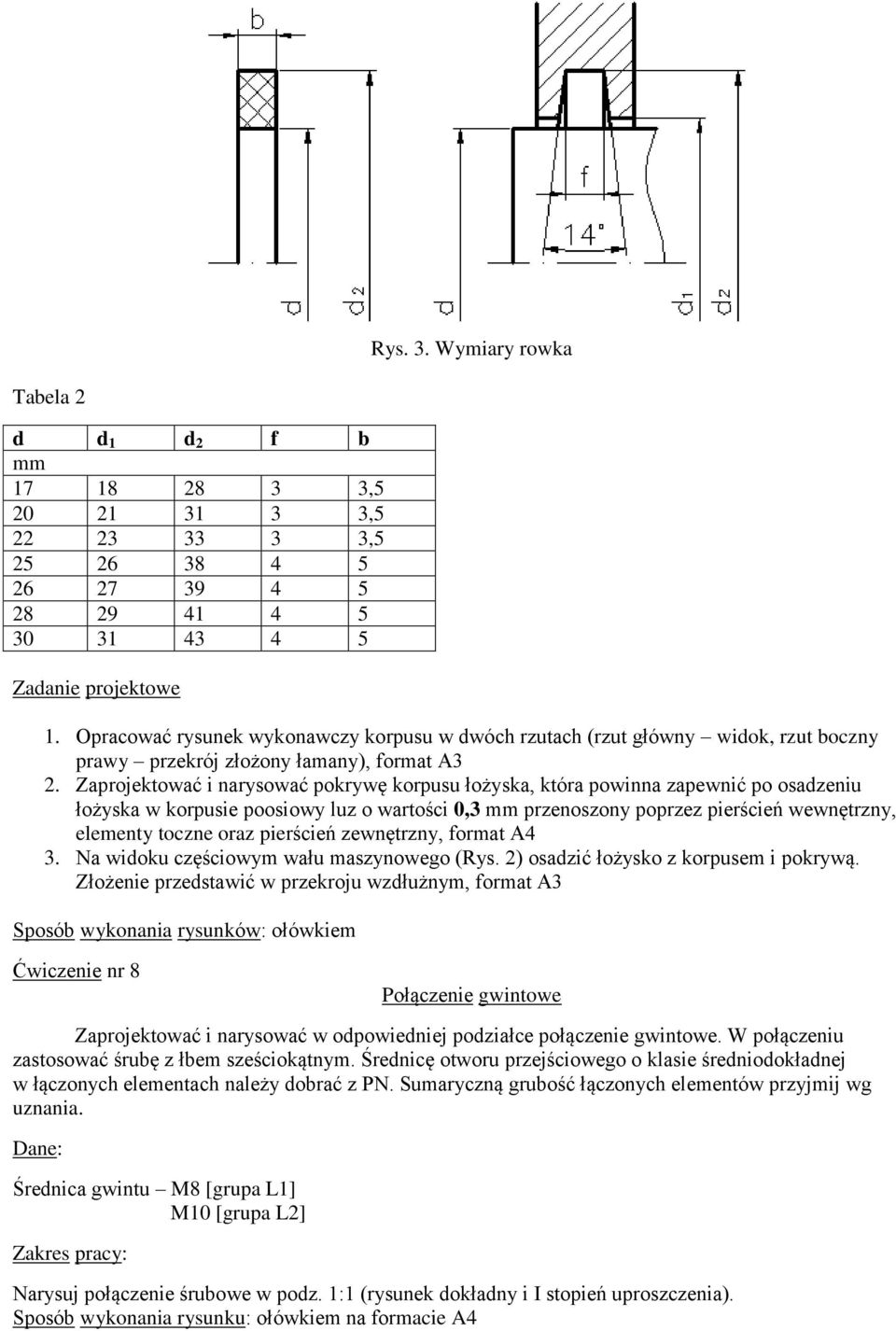

8 Rys. 3. Wymiary rowka Tabela 2 d d 1 d 2 f b mm , , , Zadanie projektowe 1. Opracować rysunek wykonawczy korpusu w dwóch rzutach (rzut główny widok, rzut boczny prawy przekrój złożony łamany), format A3 2. Zaprojektować i narysować pokrywę korpusu łożyska, która powinna zapewnić po osadzeniu łożyska w korpusie poosiowy luz o wartości 0,3 mm przenoszony poprzez pierścień wewnętrzny, elementy toczne oraz pierścień zewnętrzny, format A4 3. Na widoku częściowym wału maszynowego (Rys. 2) osadzić łożysko z korpusem i pokrywą. Złożenie przedstawić w przekroju wzdłużnym, format A3 Sposób wykonania rysunków: ołówkiem Ćwiczenie nr 8 Połączenie gwintowe Zaprojektować i narysować w odpowiedniej podziałce połączenie gwintowe. W połączeniu zastosować śrubę z łbem sześciokątnym. Średnicę otworu przejściowego o klasie średniodokładnej w łączonych elementach należy dobrać z PN. Sumaryczną grubość łączonych elementów przyjmij wg uznania. Dane: Średnica gwintu M8 [grupa L1] M10 [grupa L2] Zakres pracy: Narysuj połączenie śrubowe w podz. 1:1 (rysunek dokładny i I stopień uproszczenia). Sposób wykonania rysunku: ołówkiem na formacie A4
9 Zjazd 5 Ćwiczenie nr 9 Dane projektowe Rysunek przedstawia widok tarczy lewej sprzęgła kołnierzowego z ochronnymi obrzeżami. Tarcze prawą i lewą sprzęgła kołnierzowego należy osadzić się na wale biernym i czynnym za pomocą wpustów. W celu zapewnienia współosiowego ustawienia członów (tarcz) sprzęgła wykonano na płaszczyznach czołowych obu członów sprzęgła wytoczenia środkujące zewnętrzne w tarczy lewej i wewnętrzne w tarczy prawej. Wytoczenie wewnętrzne w tarczy prawej o średnicy D 3 (H7) powinno zapewniać przenoszenie momentu obrotowego poprzez tarcie wywołane dociskiem tarcz za pomocą śrub luźno osadzonych w otworach tarcz (średnice otworów przejściowych d 1 o klasie dokładnej dla łączników gwintowych należy przyjąć z PN). Głębokość wytoczenia środkującego wewnętrznego w tarczy prawej należy przyjąć w taki sposób, aby pomiędzy wytoczeniami środkującymi został zachowany minimalny luz o wartości 2 mm. Wymiary tarcz zestawiono w Tabeli 1. Tabela 1 Grupa d D D 1 D 2 D 3 D 4 a c 1 g L t t 1 R śruba L. śrub Wymiary w [mm] [szt.] L ,5 3 M12 4 L ,5 3 M12 4 Zadanie projektowe 1. Opracować rysunek wykonawczy tarczy prawej. 2. Opracować rysunek wykonawczy tarczy lewej. 3. Opracować rysunek złożeniowy sprzęgła kołnierzowego łączącego dwa wały (wał czynny i bierny). Sposób wykonania: ołówkiem na formacie A3
