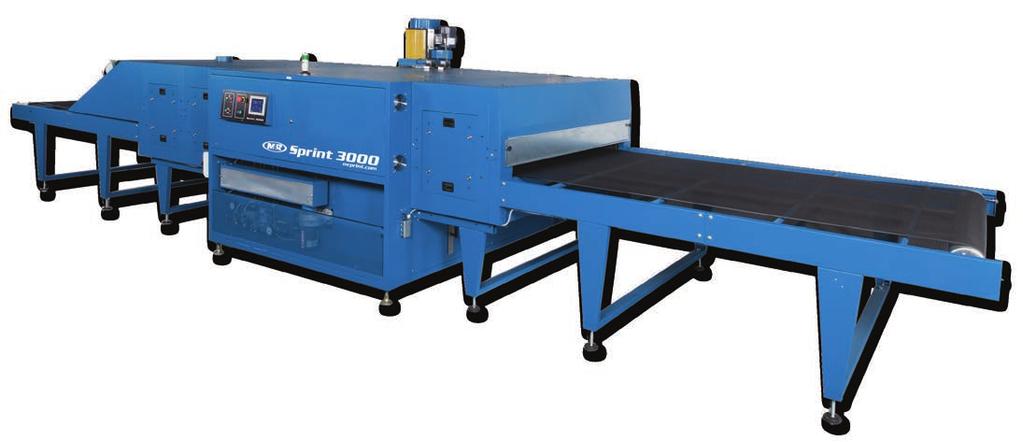

1 Gazowy Tunel Suszący CECHY Funkcja AccuSet wyświetla prędkość pasa jako czas przebywania produktu w komorze suszącej co ułatwia dostosowanie się do wymagań producentów farb. Regulowana roleta na wyjściu suszarki Demontowane panele znajdujące się w każdej sekcji pozwalają na utrzymanie suszarki w czystości oraz zachowanie maksymalnej wydajności pracy. Sprint 3000 to najnowsze wcielenie najbardziej innowacyjnej i niezawodnej linii suszarek gazowych w przemyśle sitodruku. Duży kolorowy ekran dotykowy zastosowany w Sprint 3000, wyświetlający piktogramy oraz informacje i polecenia w różnych językach ułatwia korzystanie z urządzenia i wybieranie poleceń. Na ekranie wyświetlane są dane o wydajności suszarki w czasie rzeczywistym, w tym temperatura suszarki, historia temperatury suszarki oraz z dodatkowego wyjścia na dołączoną sondę temperatury, która może być użyta do śledzenia temperatury przejścia produktów przez suszarkę. Kontrola czasu przejścia i prędkości pasa AccuSet firmy M&R, ułatwia zmianę ustawień, eliminując konieczność przeliczania prędkości ze stóp na minutę, przy okraślaniu wymaganego czasu przebywania produktu w komorze (w trakcie procesu patentowego USA: SN ). Dynamiczny kontroler prędkości pasa DynaBelt skraca czas nagrzewania i czas schładzania, przez co zmniejsza całkowite zużycie energii przez automatyczne ustawienie prędkości pasa konwojera do minimalnej przy uruchamianiu suszarki i maksymalnej przy wyłączeniu suszarki. Ponadto zwiększanie lub obniżanie temperatury suszarki o więcej niż dziesięć stopni podczas pracy powoduje, że DynaBelt inicjuje proporcjonalne zmniejszenie lub zwiększenie prędkości pasa konwojera aż do uzyskania zadanej temperatury (w trakcie procesu patentowego USA: SN ). Sprint 3000 to solidne i niezawodne urządzenie, z pasem Patriot Belt firmy M&R z włókna szklanego pokrytego teflonem (w trakcie procesu patentowego USA: SN & , napędzanym poprzez silnik AC o zmiennej częstotliwości oraz systemem prowadzenia SureTrak. Czerwona, elastyczna listwa zszyta wzdłuż jednej krawędzi pasa Patriot Belt biegnąc w rowkach anodowanych aluminiowych rolek Sure Track utrzymuje go we właściwym miejscu. Jest to najbardziej precyzyjny z dostępnych sposobów prowadzenia pasa suszarki. Połączenie systemów Patriot Belt i Sure Track pozwoliło na stworzenie M&R Crossover Belt System (w trakcie procesu patentowego USA: SN ) - innowacji w stosunku do tradycyjnych systemów pasów dzielonych. System Crossover zapewnia niezależną zmianę prędkości i natychmiastowe zmiany kierunku obrotu na napędach pasów podwójnych lub potrójnych. TEL FAX

2 Podwójne napędy pasów dostępne są na pasach o szerokości 122 cm (48 ) i szerszych oraz potrójne napędy dla pasów o szerokości 183 cm (72 ) i 213 cm (84 ). Każdy pas posiada własny giętki koralik i rowek klinowy, aby zmniejszyć szczelinę między taśmami do zaledwie 0,95 cm (3/8 ), a ustawienia prędkości AccuSet są tak precyzyjne, że dwa lub trzy paski biegnące w tym samym kierunku, z taką samą prędkością mogą być użyte jako jeden szeroki pas. System Crossover Belt System zapewnia ścisłą kontrolę, więc jeden pasek w pojedynczym komorze jednopalnikowej może być użyty do utwardzania tradycyjnego plastisolu, podczas gdy drugi pas może być użyty do utwardzania tuszów wodnych lub odzieży DTG. Funkcja ta nie jest dostepna w konwencjonalnych suszarkach. Inne cechy Sprint 3000 to cyrkulacja o dużej wydajności obiegu i wentylatory wyciągowe zaprojektowane dla maksymalnej wydajności suszenia farby i produktu; zintegrowany zdejmowany wyjściowy okap z wentylatorem wyciągowym; regulowane otwory wejściowe i wyjściowe dopasowujące się różnej wielości produktów; oraz panele dostępowe znajdujące się po bokach sekcji grzejnej z dostępem do wnętrza urządzenia umożliwiającym jego łatwe czyszczenie i konserwację. Maintenance Minder system przypomina operatorowi urządzenia o zbliżającym się terminie wymaganej konserwacji. Funkcja Job Recall umożliwia operatorom przechowywanie parametrów roboczych pod nazwami alfanumerycznymi i wybieranie ich przy podobnych kombinacjach farb i produktów. Wszystkie modele Sprint 3000 są dostępne w wersjach na płynny propan (LP) lub gaz ziemny (NG), wykorzystują wyjątkowo wysokiej wydajności palniki o dużej pojemności. System palnika zawiera własną dmuchawę powietrza do spalania, pozwalając na precyzyjne dozowanie mieszanki powietrzno-paliwowej w celu osiągnięcia optymalnej sprawności. Wysokowydajny system wymuszonego powietrza szybko doprowadza temperaturę w komorze suszarki do zadanej, przyspieszając rozpoczęcie produkcji. Temperatury procesu i ustawianie temperatur sterowane jest cyfrowo. Stabilność temperatury zapewnia kontroler Fuzzy Logic, który reaguje na zmiany temperatury otoczenia, utrzymując w komorze suszącej temperaturę z różnicą do 1 od zadanej temperatury. Wieża świetlna pokazuje, kiedy temperatury są takie jak ustawione przez użytkownika. Gdy odczyty wykraczają poza te ustawienia, monitor temperatury wyświetla alarmy widoczne i słyszalne. Sekwencja automatycznego wyłączania utrzymuje pracę dmuchawy i pasa, aż do momentu, gdy komora się ochłodzi, minimalizując a nawet eliminując potrzebę monitorowania tego procesu. Suszarki w linii Sprint 3000 są dostępne w szerokim zakresie konfiguracji, szerokości pasów i długości komory, włącznie z wielopalnikowymi modelami - 12,2 metra (40 stóp) lub więcej w przypadku farb wolno utwardzalnych i 6.1 metrowej (20 stóp) komory grzewczej, która wymaga tylko jednego palnika. Suszarki Sprint 3000 posiadają największą zdolność produkcyjną w swojej klasie oraz są najbardziej energooszczędne. Wytrzymała izolacja cieplna zapobiega migracji ciepła z komory grzewczej suszarki na zewnątrz, podczas gdy technologia Cool Skin pozostawia obudowę suszarki chłodną w dotyku. Zawrotna szybkość utwardzania i wysoka wydajność produktu zwiększa możliwości suszarki i minimalizuje koszt jednostkowy. Dzięki niezrównanemu zestawowi standardowych funkcji oszczędzających czas, ekskluzywnych dodatków zwiększających wydajność oraz trafnemu projektowi, seria Sprint 3000 jest najbardziej poszukiwaną linią wysokowydajnych gazowych tuneli suszących, stosowanych w procesie sitodruku. Funkcja AccuSet wyświetla prędkość pasa jako czas przebywania produktu w komorze suszącej co ułatwia dostosowanie się do wymagań producentów farb. SPECYFIKACJA SPRINT 3000 OPCJE SYSTEM CONVEYOR Sekcje podajnika wejsciowego i wyjściowego znajdują się w odstępie 122 cm (48 ) KOMORA SUSZĄCA Sekcja o długości 61 cm (24 ) z promiennikiem podczerwieni dla zwiększenia wydajności produkcyjnej Moduły rozszerzeń o długości 61 cm (24 ) umożliwiają wykonanie komory suszenia o długości do 610 cm (20 ) z pojedynczą sekcją palnika SPRINT 3000 CROSSOVER BELT SYSTEM Dostepny dla pasów o szerokości 122 cm (48 ) i większych Oferuje zmienną prędkość i kierunek na napędach podwójnych lub potrójnych pasów Dostępne w minimalnej szerokości 61 cm (24 ); Szersze pasy są dostępne w odstępach 30 cm (12 ) System Patriot Belt i SureTrak firmy M&R umożliwiają natychmiastowe zmiany kierunku i prędkości pasa - bez konieczności ponownego przenoszenia pasów Uprzednio utracona przestrzeń między pasami została zmniejszona, a pasy zostały poszerzone dzięki zastosowaniu lepszych metod śledzenia pasów Standardowe konfiguracje umieszczają najwęższy pas najbliżej strony panelu sterowania Napędy trójpasmowe dostępne są w modelach o szerokościach pasów 183 cm (72 ) and 213 cm (84 ) Napędy dwupasmowe dostępne są w modelach o szerokości 122 cm (48 ), 152 cm (60 ), 183 cm (72 ), and 213 cm (84 ) TEL FAX

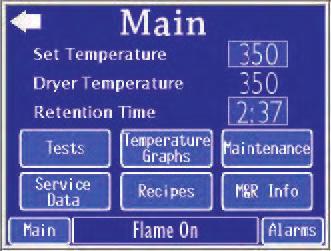

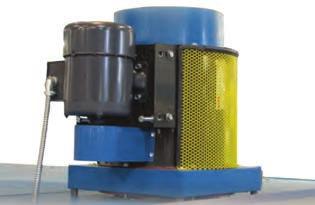

3 CECHY STANDARDOWE Zespół powietrzny Ulepszony przepływ powietrza przyspiesza suszenie / utwardzanie Cztery oddzielne dedykowane dmuchawy (spalanie, cyrkulacja, odprowadzanie spalin i wylot) Duża objętość dmuchawy cyrkulacyjnej zmniejsza koszty energii Zintegrowany krążek wysuwu z wyciągiem dmuchawy Filtr ze stali szlachetnej zsuwa się, aby ułatwić czyszczenie ZINTEGROWANY KRĄŻEK WYSUWU Z WYCIĄGIEM DMUCHAWY CZTERY ODDZIELNE DEDYKOWANE DMUCHAWY Certyfikaty Certyfikat CE: opracowany zgodnie z wymaganiami Europejskiego Komitetu Normalizacyjnego (CE) Certyfikat CSA: opracowany zgodnie z wymaganiami CSA (modele sprzedawane w Australii są certyfikowane przez AGA: zgodnie z wymaganiami Australian Gas Association) Certyfikat UL : opracowany zgodnie z wymaganiami Underwriters Laboratories (UL) Kolorowy dotykowy panel sterowania Automatyczna sekwencja wyłączania utrzymuje dmuchawę i pas, aż komora suszarki się ochłodzi Wyświetlannie kluczowych informacji operacyjnych - w tym temperatury komory i czasu retencji - umożliwia operatorom pełną kontrolę nad wszystkimi funkcjami suszarki Wyświetlacz graficzny śledzi temperaturę suszarki i temperaturę podłoża w czasie rzeczywistym Job Recall umożliwia operatorom przechowywanie parametrów operacyjnych pod wybranymi przez operatora nazwami alfanumerycznymi i przywracanie tych ustawień później dla podobnych kombinacji substratów i tuszów Konserwacja operatorów systemów alarmowych Minder podczas zaplanowanej konserwacji Gdy odczyty wykraczają poza parametry określone przez użytkownika czujnik temperatury emituje alarmy widoczne i słyszalne. Kontrolka wieży wskazuje, kiedy temperatura mieści się w zakresie tolerancji ustawionych przez użytkownika System Conveyor Sterownik AccuSet zapewnia powtarzalność ustawień i eliminuje konieczność przekształcania stóp na minutę w czasie, gdy podłoże będzie znajdować się w komorze grzewczej. System napędzany przez silnik AC o zmiennej częstotliwości Dynamiczny kontroler paska DynaBelt skraca czasy nagrzewania i ochładzania oraz zmniejsza całkowite zużycie energii, automatycznie ustawiając taśmę transportową na minimalnej prędkości przy uruchamianiu suszarki i maksymalnej prędkości przy wyłączeniu suszarki oraz podnosząc lub obniżając temperaturę suszarki o ponad dziesięć stopni. Podczas pracy DynaBelt inicjuje proporcjonalne zmniejszenie lub zwiększenie prędkości taśmy przenośnika aż do osiągnięcia wymaganej temperatury. PATRIOT BELT Patriot Belt jest wykonany z włókna szklanego pokrytego teflonem. Czerwona, elastyczna listwa zszyta wzdłuż jednej krawędzi pasa Patriot Belt biegnąc w rowkach anodowanych aluminiowych rolek Sure Track utrzymuje go we właściwym miejscu (w trakcie procesu patentowego USA). Projekt i konstrukcja Regulowane otwory wejścia / wyjścia Chłodzona powietrzem obudowa zapewnia długą żywotność elementów elektrycznych Łożyska są przystosowane do dużych prędkości i wysokich temperatur Wyłączniki umożliwiają łatwe zresetowanie Panele dostępu po bokach sekcji palnika i modułów ułatwiają czyszczenie i konserwację Niskoprofilowy wygląd ułatwia przeglądanie przez suszarkę do sitodruku Modułowa konstrukcja i wyspecjalizowane elementy mocujące ułatwiają zamocowanie dodatkowych modułów rozszerzeń o długości 61 cm (24 ) Wydajność energetyczna Palnik oferuje duży zapas mocy, czyli zużycie gazu podczas normalnej pracy jest niższe niż maksymalne możliwości palnika Regulator temperatury utrzymuje jej stały poziom w granicy 1 C od wartości zadanej PANELE DOSTĘPU - CZYSZCZENIEI KONSERWACJA Technologia CoolSkin pozostawia obudowę chłodną w dotyku Duża szybkość suszenia oraz wysoka produktywność wpływają na redukcję jednostkowych kosztów produkcji Szybkie rozgrzewanie / ochładzanie skraca czas automatycznie ustawiając taśmę transportową na minimalnej prędkości przy uruchamianiu suszarki i ustawiając przenośnik taśmowy na maksymalną prędkość po wyłączeniu suszarki, zmniejszając całkowite zużycie energii. Ponadto, podnoszenie lub obniżanie temperatury suszarki o więcej niż dziesięć stopni podczas pracy powoduje proporcjonalne zmniejszenie lub zwiększenie prędkości taśmy przenośnikowej do osiągnięcia wymaganej temperatury Doskonała izolacja termiczna zmniejsza zużycie energii oraz ogranicza uchodzenie ciepła z suszarki do otoczenia Ukierunkowane strumienie powietrza zapewniają równy rozkład temperatur w komorze grzewczej Ustawianie i monitoring temperatury za pomocą cyfrowego kontrolera Modele suszarek z serii Sprint są najbardziej wydajnymi energetycznie maszynami w swojej klasie Komora susząca Palniki przystosowane do spalania gazu naturalnego (NG) lub ciekłego propanu (LPG) Konstrukcja o podwójnych ścianach zewnętrznych Galwanizowane wnętrze komor y spalania Segmentowa budowa linii gazowej ułatwia serwis i inspekcje poszczególnych elementów Produktywność Modele serii Sprint charakteryzują się najwyższą produktywnością wśród suszarek swojej klasy Gwarancja, serwis i wsparcie klienta Gorąca linia 24 h/dobę 365 dni w roku. Dostęp do centrum treningowego M&R Części i materiały eksploatacyjne są dostępne online at store.mrprint.com Dwuletnia ograniczona gwarancja PANEL STEROWANIA

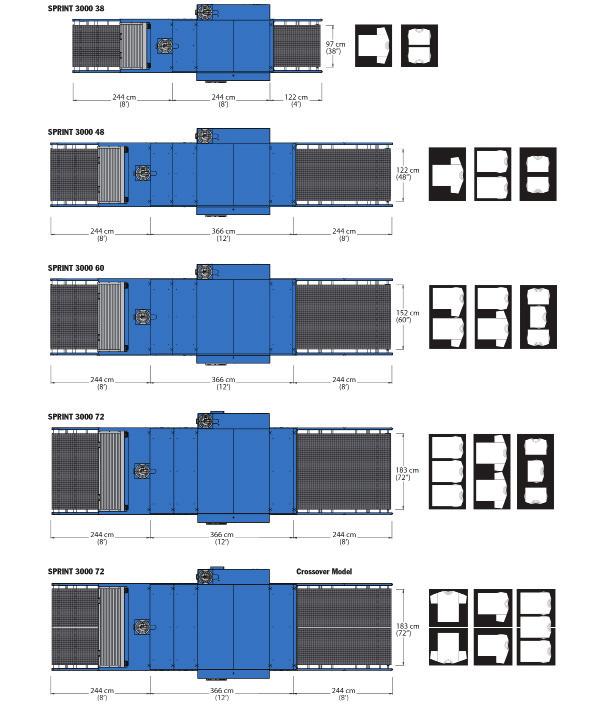

4 WYMIARY

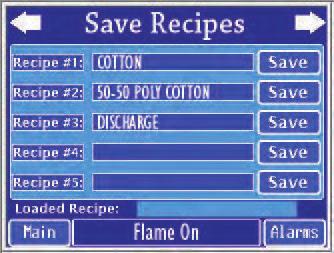

5 PANEL KONTROLNY Kolorowy wyświetlacz panelu sterowania wyświetla kluczowe informacje operacyjne. Job Recall umożliwia operatorom przechowywanie parametrów operacyjnych i przywrócenie tych ustawień w późniejszym czasie. Wyświetlacz graficzny śledzi temperaturę suszarki i temperaturę podłoża w czasie rzeczywistym. SPECYFIKACJA Sprint Sprint Sprint Sprint Sprint Szerokość pasa 96 cm (38 ) 122 cm (48 ) 152 cm (60 ) 183 cm (72") 213 cm (84 ) Maksymalna wydajność BTU (58.6 kwh) BTU (87.8 kwh) BTU (87.8 kwh) BTU (87.8 kwh) BTU (114 kwh) energetyczna palnika 3 Szerokość pieca 197 cm (77.5 ) 222 cm (87.5 ) 253 cm (99.5 ) 283 cm (111.5") 314 cm (123.5 ) Wymagania elektryczne V, 1ph, 15/14A, 50/ V, 3 ph, 22/21 A, 50/ V, 3 ph, 22/21 A, 50/60 Hz, V, 3 ph, 32/31 A, 50/60 Hz, 7.2 kw Hz, 2.3 kw Hz, 5.3 kw 5.3 kw Wymagania elektryczne dla opcjonalnego modułu z promiennikiem podczerwieni o długości 61 cm (24 ) V, 3ph, 10/9A, 50/60 Hz, 2.3 kw V, 3 ph, 8 A, 50 Hz, 2.3 kw V, 1ph, 22/21A, 50/60 Hz, 4.8 kw V, 3ph, 13/11A, 50/60 Hz, 4.8 kw V, 3 ph, 7 A, 50 Hz, 4.8 kw V, 3 ph, 16 A, 50 Hz, 5.3 kw V, 3 ph, 17/15 A, 50/60 Hz, 6.3 kw V, 3 ph, 9 A, 50 Hz, 6.3 kw V, 3 ph, 16 A, 50 Hz, 5.3 kw V, 3 ph, 21/19 A, 50/60 Hz, 7.6 kw V, 3 ph, 11 A, 50 Hz, 7.6 kw V, 3 ph, 19 A, 50 Hz, 7.2 kw V, 3 ph, 23/21 A, 50/60 Hz, 9.0 kw V, 3 ph, 13 A, 50 Hz, 9.0 kw V, 3 ph, 25/24 A, 50/60 Hz, 5.9 kw V, 3 ph, 17 A, 50 Hz, 5.9 kw V, 3 ph, 17/15 A, 50/60 Hz, 5 kw V, 3 ph, 9 A, 50 Hz, 5 kw Rozmiar dmuchawy 30 cm (12 ) 30 cm (12 ) 30 cm (12 ) 30 cm (12 ) 30 cm (12 ) wentylacyjnej Układ dmuchawy l/min (1800 cfm) l/min (1800 cfm) l/min (1800 cfm) l/min (1800 cfm) l/min (1800 cfm) wentylacyjnej 6mm Długość dodatkowego 61 cm (24") 61 cm (24 ) 61 cm (24 ) 61 cm (24 ) 61 cm (24 ) modułu sekcji grzewczej Średnica przyłącza gazowego 2.54 cm (1 ) 2.54 cm (1 ) 2.54 cm (1 ) 2.54 cm (1 ) 2.54 cm (1 ) Długość sekcji grzewczej cm (8-20+ ) cm (8-20+ ) cm (8-20+ ) cm (8-20+ ) cm (8-20+ ) Szerokość sekcji grzewczej 135 cm (53 ) 160 cm (63 ) 191 cm (75 ) 221 cm (87") 251 cm (99 ) Ciśnienie gazu naturalnego/lp 12.5 mbar (5 w.c.) 12.5 mbar (5 w.c.) 12.5 mbar (5 w.c.) 12.5 mbar (5 w.c.) 12.5 mbar (5 w.c.) Całkowita długość urządzenia 610 cm cm ( ) cm (24-50 ) cm (24-50 ) cm (24-50 ) cm (24-50 ) Waga kg (3300 lb) 1678 kg (3700 lb.) 1860 kg (4100 lb.) 2177 kg (4800 lb) 2494 kg (3700 lb.) Standardowa długość wejścia/wyjścia konwejera 122 cm (48")/244 cm(96 ) 122 cm (48 )/244 cm(96 ) 122 cm (48 )/244 cm(96 ) 122 cm (48 )/244 cm(96 ) 122 cm (48 )/244 cm(96 ) 1 Jeśli napięcie wejściowe różni się od wymienionego w tabeli, należy odpowiednio przeliczyć amperaż. Możliwe są również inne konfiguracje elektryczne: skontaktuj się z M&R dla uzyskania szczegółowych informacji. 2 Pomiar na końcu komina wylotowego. 3 Normalne zużycie może się różnić, ale jest znacznie niższe od wymienionego maksimum. 4 Waga dotyczy modeli z komorą grzewczą o długości 244 cm (96 ).
