1 Projekt zagospodarowania terenu Opracowanie: Projekt koncepcyjny przebudowy parkingu na terenie wspólnoty mieszkaniowej Inwestor: Wspólnota mieszkaniowa pl. Waryńskiego 3, 3A; ul. Nowy Świat 3 Architekt Krajobrazu mgr inż. Anna Przymusiak Poznań, styczeń 2018

2 2 Zawartość opracowania 1. Opis stanu istniejącego 2. Opis koncepcji projektowych 2.1 Koncepcja projektowa 2.2 Wykaz materiału roślinnego 2.3 Wykaz małej architektury 2.4 Realizacja obsadzeń 2.5 Zabiegi pielęgnacyjne 3. Część graficzna skala 1:200 a. Stan obecny b. Koncepcja zagospodarowania terenu Projekt parkingu c. Projekt opłotowania z wymiarami d. Koncepcja zagospodarowania terenu wymiary 4. Kosztorys 2

3 Podstawa opracowania: Jako podstawę opracowania posłużyła mapka geodezyjna. Przygotowano koncepcję przebudowy miejsc parkingowych dla samochodów.

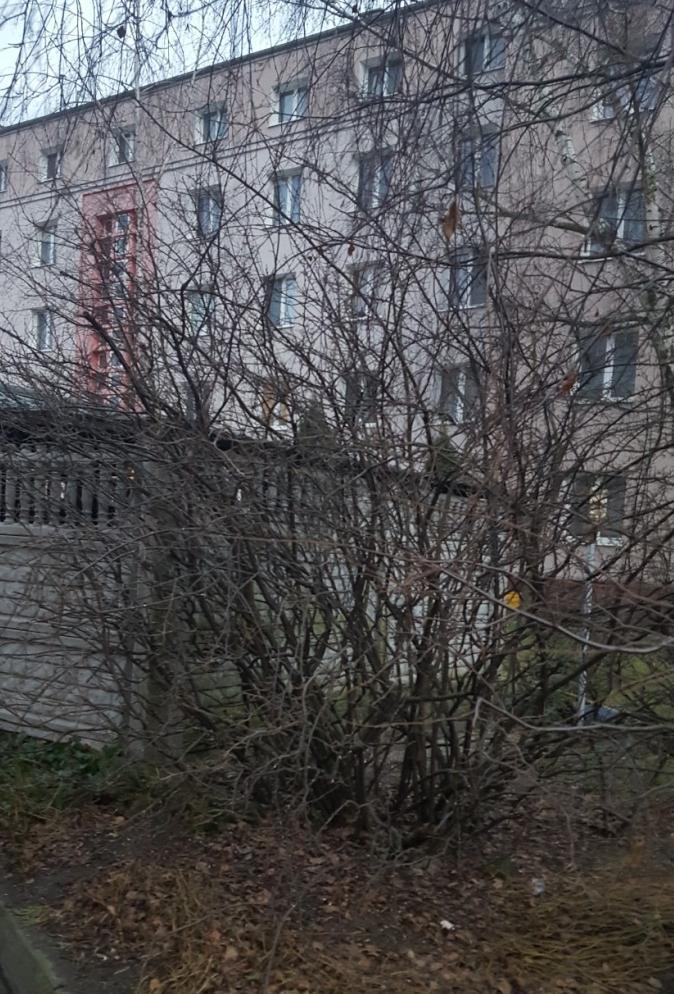

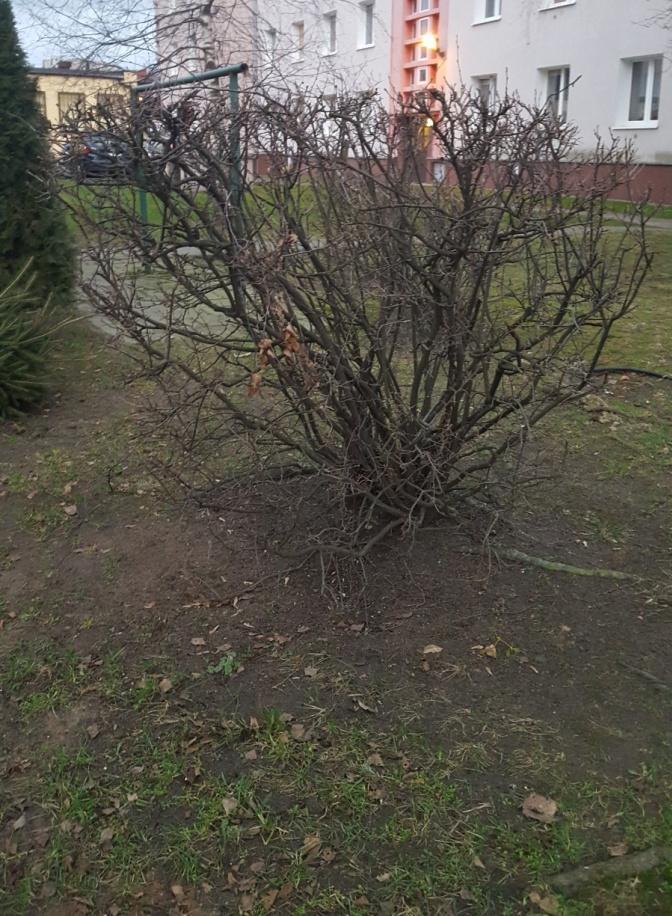

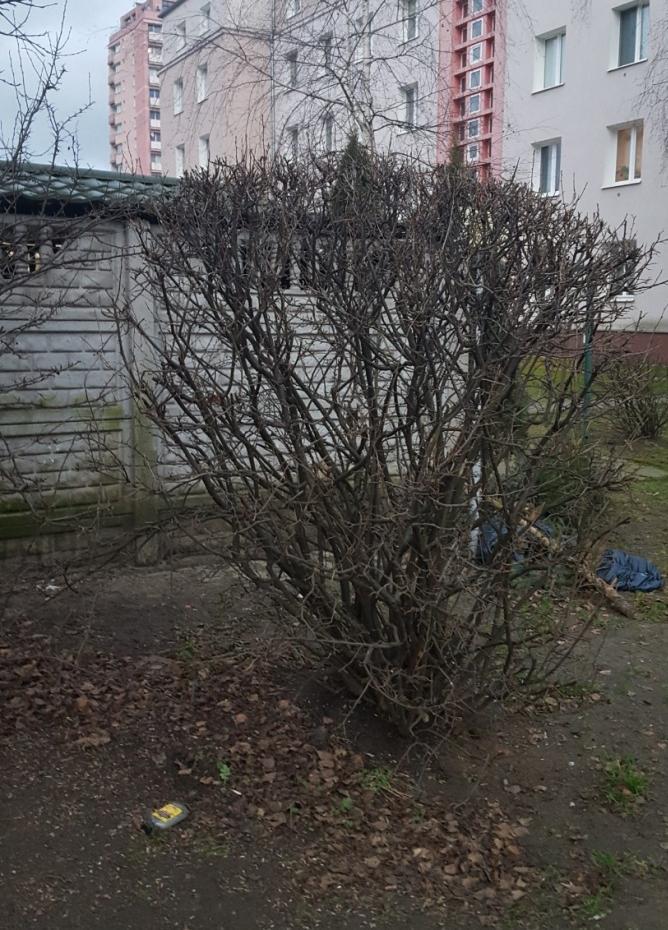

3 3 Podstawa opracowania: Jako podstawę opracowania posłużyła mapka geodezyjna. Przygotowano koncepcję przebudowy miejsc parkingowych dla samochodów. W koncepcji uwzględniono przeniesienie śmietnika na granicę posesji. Obok śmietnika umieszczono wiatę dla rowerów. Przygotowano dwa kosztorysy: a. Uwzględniający pozostawienie przestrzeni otwartej dla ruchu pieszego b. Zamknięcie terenu wspólnoty poprzez ogrodzenie terenu płotem 1 Opis stanu istniejącego Teren będący przedmiotem opracowania położony jest w Poznaniu przy pl. Waryńskiego 3,3A oraz ul. Nowy Świat 3. Powierzchnia terenu w granicach opracowania wynosi 510m 2. Dla potrzeb projektowych wykonano inwentaryzację istniejącej zieleni oraz pozostałych elementów znajdujących się na terenie, objętym opracowaniem. Głównym celem przebudowy jest uporządkowanie terenu wspólnoty, obniżenie i utwardzenie terenu umożliwiając stworzenie miejsc parkingowych oraz przebudowa śmietnika. Rosnące na terenie jedno duże drzewo oraz kilka mniejszych oraz krzewy są w złej kondycji. 3

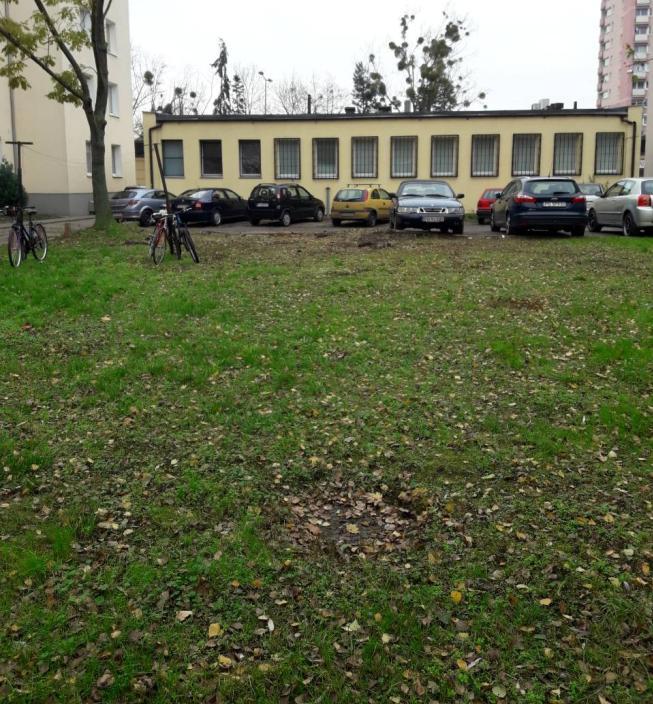

5 5 Przez wiele lat nie była wykonywana prawidłowa pielęgnacja zieleni. Teren porośnięty trawnikiem znajduje się wyżej niż droga dojazdowa i spływająca z niego woda deszczowa zalewa uliczkę i chodnik. Teren ten jest nierówny a trawa zdegenerowana. Betonowy pas parkingowy od strony budynku handlowego oraz znajdująca się tam uliczka są nierówne i pełne ubytków. 2. Opis koncepcji projektowych 2.1 Koncepcja projektowa Niniejsze opracowanie jest rezultatem poznania warunków środowiska, w jakich usytuowany jest budynek oraz możliwości pielęgnacji założonej zieleni. W oparciu o wyniki ekspertyzy dokonano wyboru krzewów, drzew, traw i pnączy do nasadzeń na projektowanym terenie. Przygotowano także koncepcję ich rozmieszczenia tak aby cały układ zieleni wraz z miejscami parkingowymi spełniał zarówno funkcje ozdobne jak i funkcjonalne. W przypadku zieleni przy budynku wielorodzinnym ważne jest aby założona zieleń była atrakcyjna przez cały rok, dobrane gatunki muszą być wytrzymałe i niezbyt trudne w pielęgnacji. Wzdłuż granicy działki z inną wspólnotą mieszkaniową posadzony zostanie żywopłot cięty z Thuja occidentalis. Pomiędzy krzewami posadzone zostaną 4 drzewa gatunku Sorbus intermedia, które w przyszłości, poza aspektem estetycznym, dadzą cień, parkującym samochodom. Na przedłużeniu żywopłotu, na podniesionej uliczce, pokrytej ażurowymi płytami betonowymi wymurowane zostaną 4 donice o wymiarach 1x1 m, w których posadzone zostaną Thuja occidentalis te krzewy nie będą cięte. Miejsca parkingowe usytuowane będą na utwardzonym, ażurowymi płytami betonowymi, terenie. W projekcie zaznaczono planowane miejsca parkingowe, jednak nie będą one wyznaczone w terenie.płyty są przystosowane do obsiania ich trawą. Konieczne jest wyburzenie betonowego parkingu oraz wyrównanie poziomu uliczki od strony pawilonu handlowego do nowego poziomu terenu, który obecnie porasta trawa. Umożliwi to estetyczne zabudowanie całego terenu parkingu, jednolitymi, ażurowymi, płytami. Podnosząc poziom uliczki należy pamiętać o zaizolowaniu ściany pawilonu handlowego bądź o odgrodzeniu go od podniesionego terenu wysokim krawężnikiem na granicy okalającej go opaski. Aby usprawnić poruszanie się samochodami po terenie wspólnoty, wyznaczony zostanie kierunek jazdy. Osobny będzie wjazd i wyjazd. Zmienione zostanie usytuowanie miejscea składowania odpadów. Obecny zasiek zostanie wyburzony. Nowy będzie zbudowany na granicy działki, od ul. Nowy Świat. Do niego przylegać będzie wiata z 4 stojakami rowerowymi, do których można przytwierdzić 8 rowerów. Opracowane zostaną 2 warianty. Pierwszy zakłada pozostawienie otwartej przestrzeni dla ruchu pieszego i zamontowanie drugiego szlabanu. W drugim, teren wspólnoty ogrodzony zostanie płotem. W jazd i wyjazd odbywał się będzie przez dwie bramy. Ruch pieszy, tylko dla mieszkańców wspólnoty. Furtki umieszczone zostaną po jednej od ul. Nowy Świat i pl. Waryńskiego. 5

Platycladus orientalis 'Sieboldii' Żywotnik wschodni 'Sieboldii' 4 3 Sorbus intermedia Jarząb szwedzki 4 4

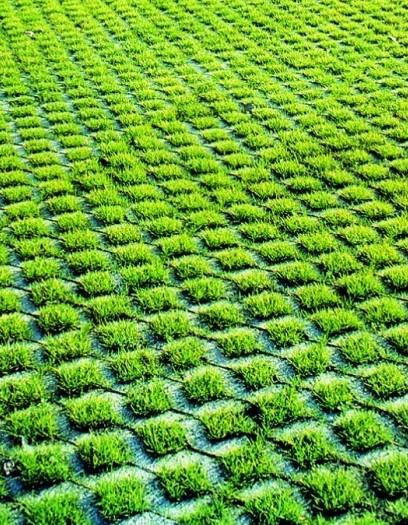

6 6 2.2 Wykaz materiału roślinnego L.P. Nazwa łacińska Nazwa polska Sztuk 1 Cotonaster atropurpureus 'Variegatus' Irga purpurowa 'Variegatus' 3 2 Platycladus orientalis 'Sieboldii' Żywotnik wschodni 'Sieboldii' 4 3 Sorbus intermedia Jarząb szwedzki 4 4 Spirea japonica 'Froebelii' Tawuła japońska 'Froebelii' 9 5 Thuja occidentalis Smaragd Żywotnik zachodni Smaragd Wykaz małej architektury 2 x Stojak rowerowy U Duo Ażurowe płyty betonowe 6

7 7 2.4 Realizacja obsadzeń Krzewy krzewy sadzić w doły zaprawione ziemią żyzną po posadzeniu krzewy dobrze podlać powierzchnię pod krzewami ściółkować 6 cm warstwą rozdrobnionej kory Trawniki w płytach betonowych po położeniu ażurowych płyt betonowych, otwory należy wypełnić żyzną glebą wysiewu należy dokonać w dni bezwietrzne stosować gotowe mieszanki traw 2.4 Zabiegi pielęgnacyjne Pielęgnacja polega na: odchwaszczaniu i spulchnianiu gleby pod drzewami i krzewami uzupełnianiu kory uzupełnieniu wypadów po pierwszym roku podlewaniu wszystkich nasadzeń i trawników przycinaniu żywopłotów 2.5 Część graficzna skala 1:200 Rys. nr 1 Stan obecny Rys. nr 2 Koncepcja zagospodarowania terenu Projekt parkingu Rys. nr 3 Projekt opłotowania z wymiarami Rys. nr 4 Koncepcja zagospodarowania terenu Projekt parkingu, wymiary 7
