2 Wykonanie instalacji solarnych w budynkach prywatnych i budynkach użyteczności publicznej oraz montaż kotłów centralnego ogrzewania wykorzystujących biomasę w budynkach użyteczności publicznej na terenie gminy Konopnica i Jastków, w systemie zaprojektuj i wybuduj. Czerwiec 2014

3 PPUH RAPID Sp. z o.o Biała Podlaska, ul. Prosta 7,tel

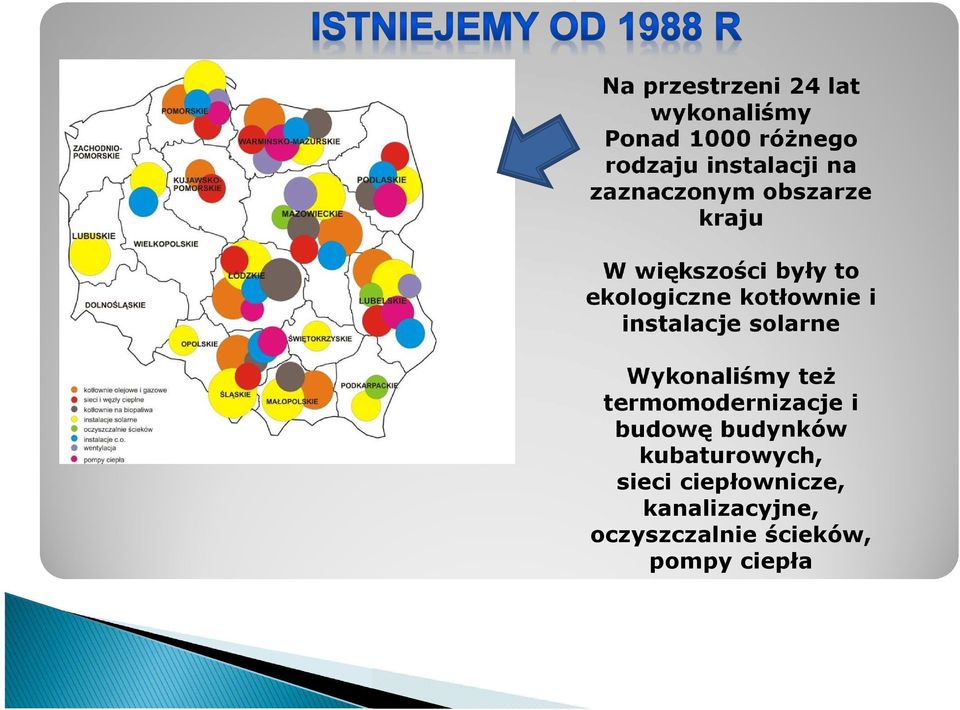

4 Na przestrzeni 24 lat wykonaliśmy Ponad 1000 różnego rodzaju instalacji na zaznaczonym obszarze kraju W większości były to ekologiczne kotłownie i instalacje solarne Wykonaliśmy też termomodernizacje i budowę budynków kubaturowych, sieci ciepłownicze, kanalizacyjne, oczyszczalnie ścieków, pompy ciepła

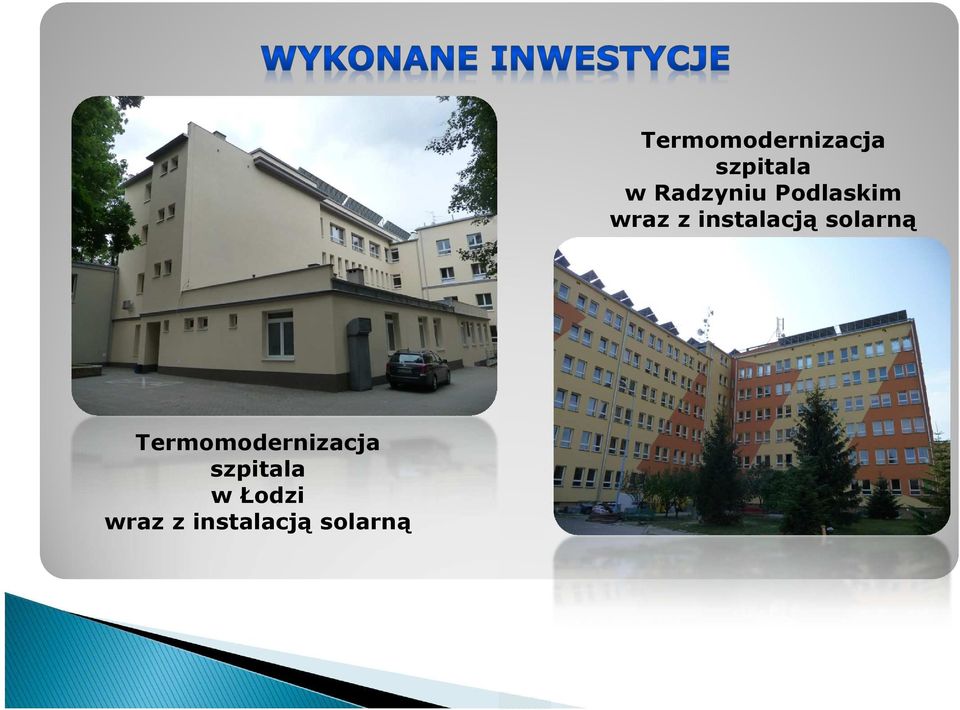

5 Termomodernizacja szpitala w Radzyniu Podlaskim wraz z instalacją solarną Termomodernizacja szpitala w Łodzi wraz z instalacją solarną

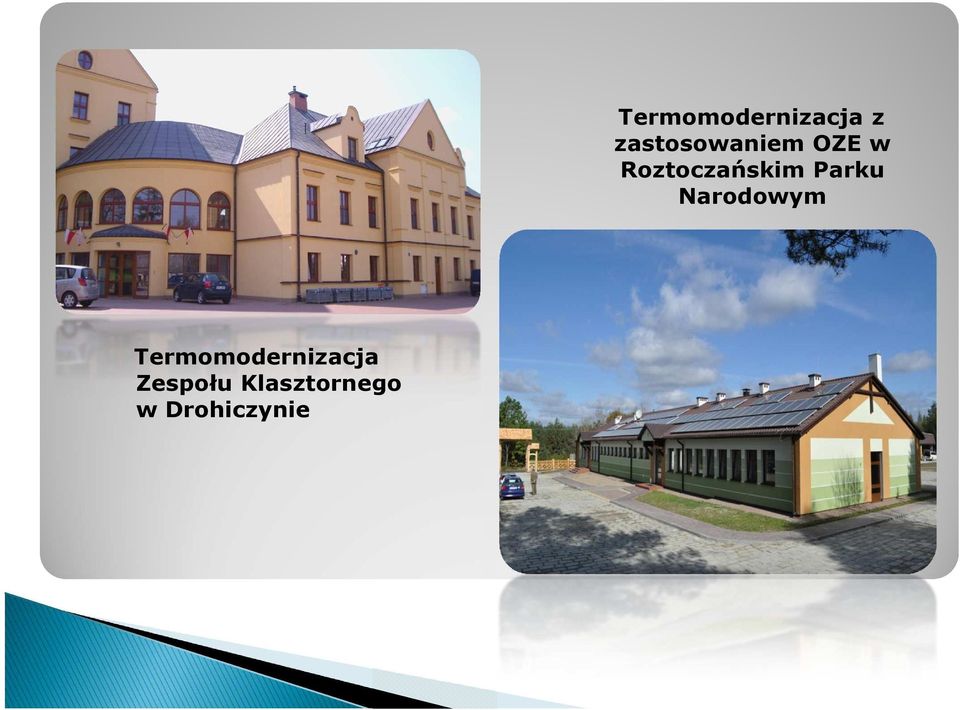

6 Termomodernizacja z zastosowaniem OZE w Roztoczańskim Parku Narodowym Termomodernizacja Zespołu Klasztornego w Drohiczynie

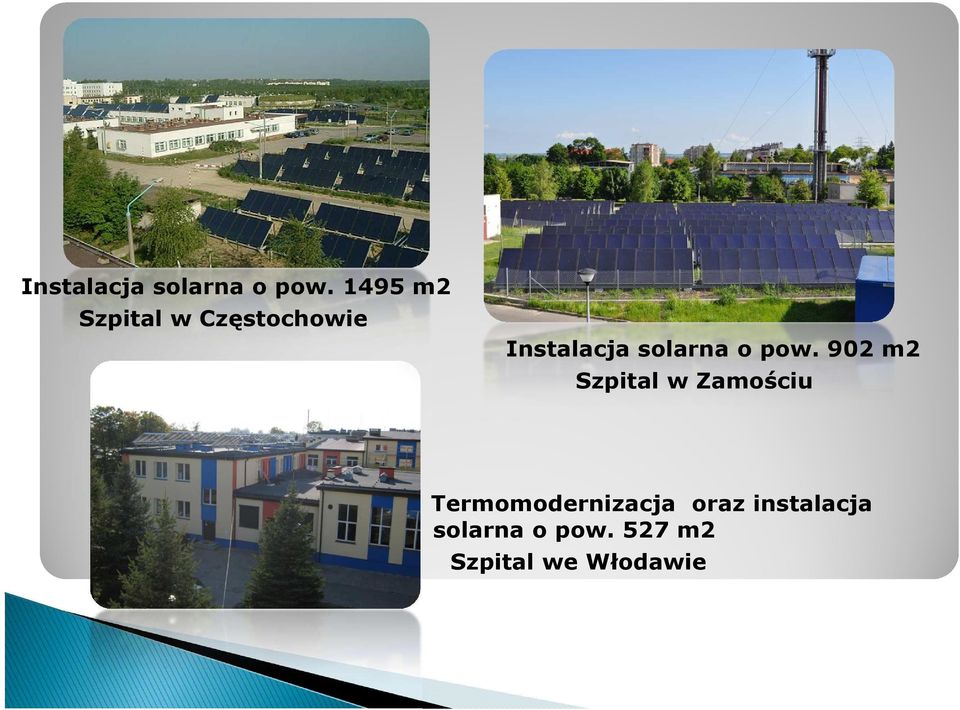

7 Instalacja solarna o pow m2 Szpital w Częstochowie Instalacja solarna o pow. 902 m2 Szpital w Zamościu Termomodernizacja oraz instalacja solarna o pow. 527 m2 Szpital we Włodawie

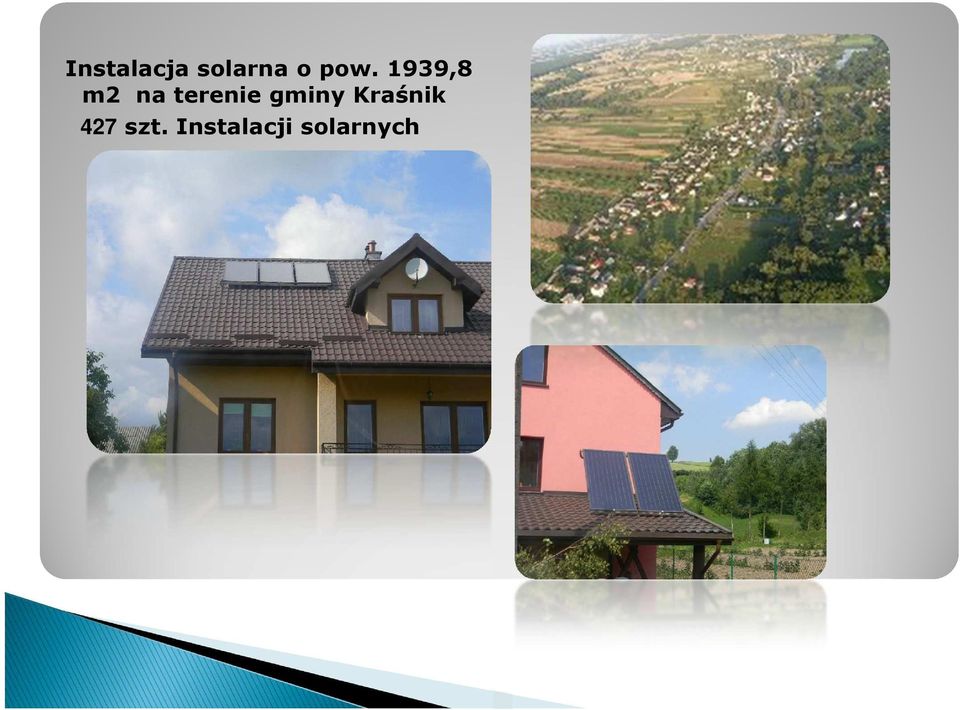

8 Instalacja solarna o pow. 1939,8 m2 na terenie gminy Kraśnik 427 szt. Instalacji solarnych

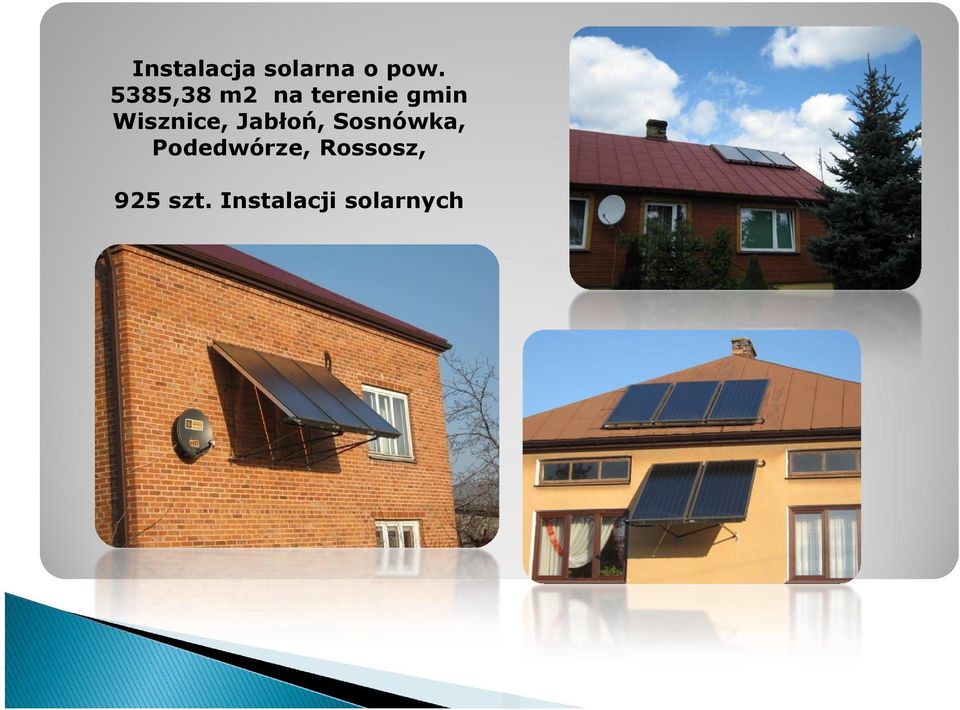

9 Instalacja solarna o pow. 5385,38 m2 na terenie gmin Wisznice, Jabłoń, Sosnówka, Podedwórze, Rossosz, 925 szt. Instalacji solarnych

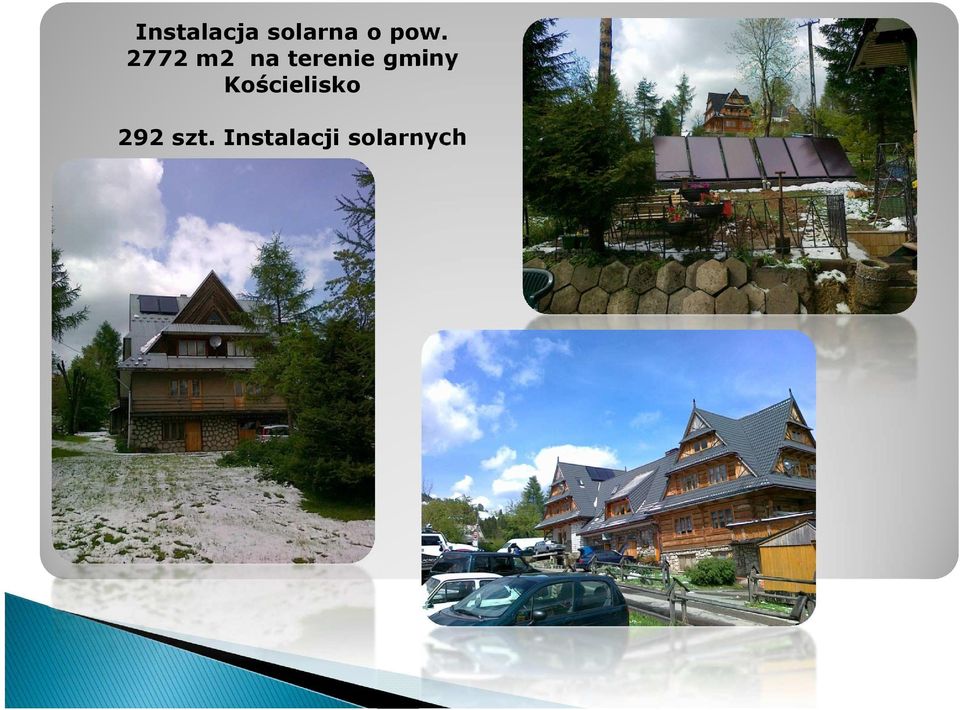

10 Instalacja solarna o pow m2 na terenie gminy Kościelisko 292 szt. Instalacji solarnych

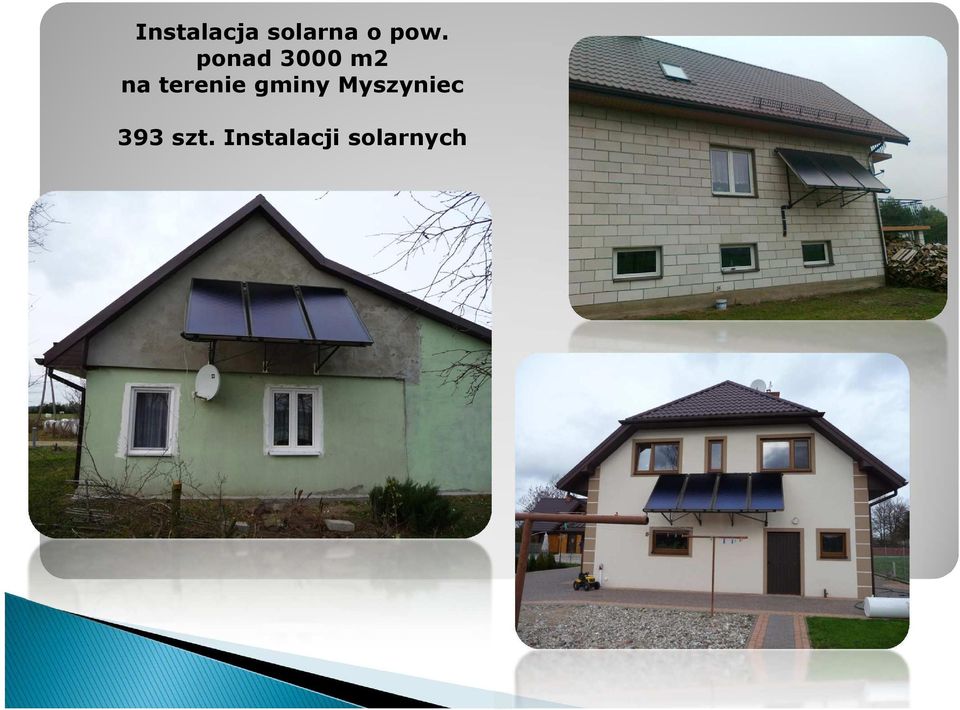

11 Instalacja solarna o pow. ponad 3000 m2 na terenie gminy Myszyniec 393 szt. Instalacji solarnych

12

13

14 ŁĄCZNIE ZAMONTOWALIŚMY PONAD szt. KOLEKTORÓW SŁONECZNYCH o łącznej powierzchni m2

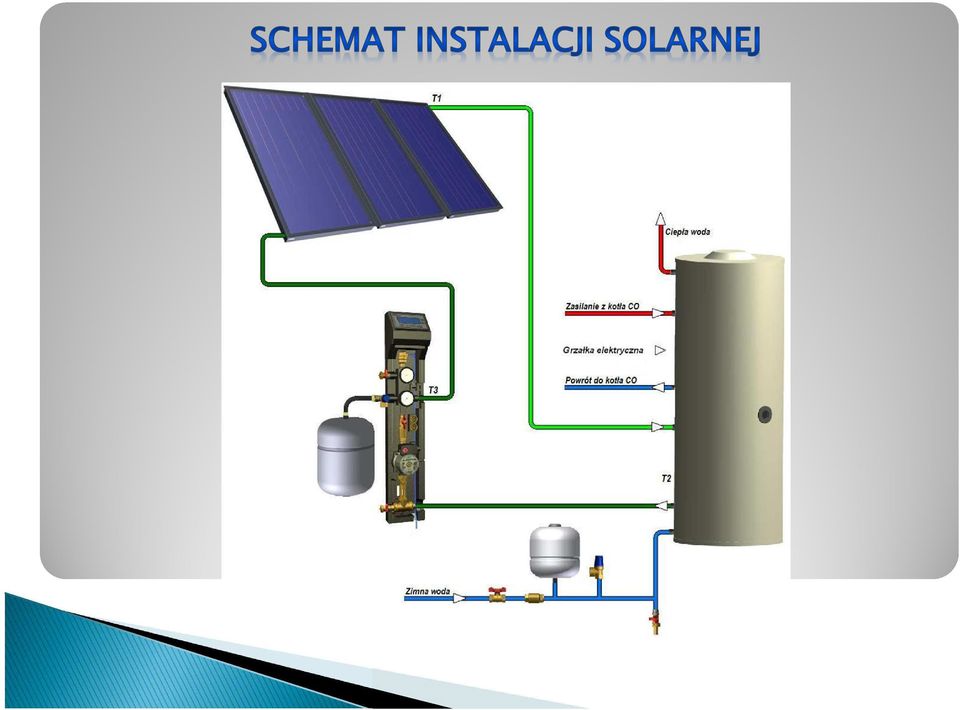

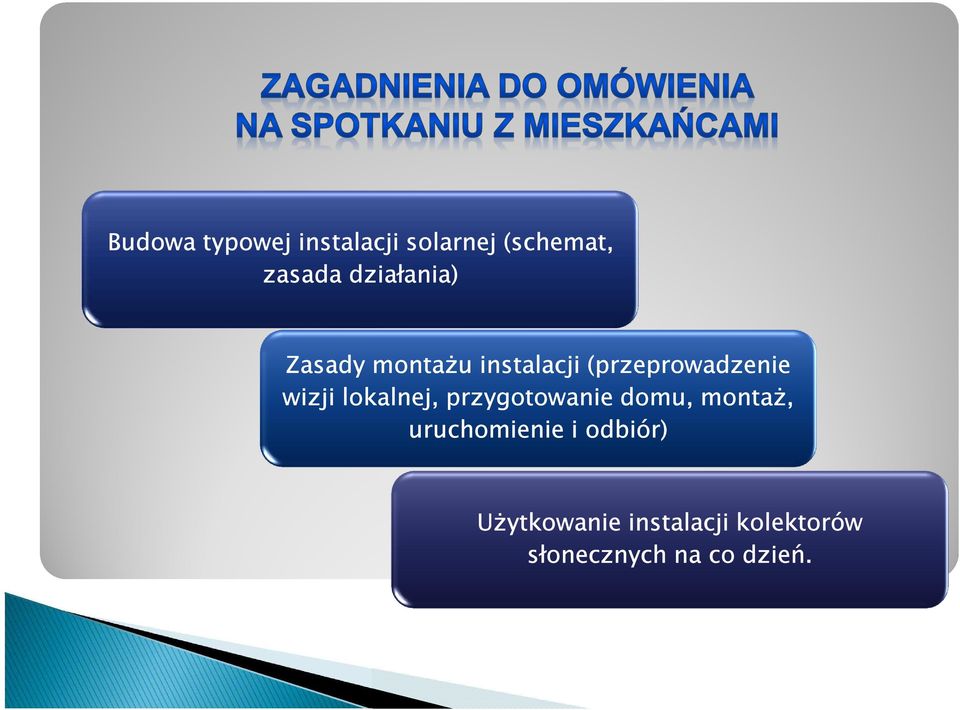

15 Budowa typowej Kliknij, instalacji aby solarnej edytować (schemat, styl wzorca podtytułu zasada działania) Zasady montażu instalacji (przeprowadzenie wizji lokalnej, przygotowanie domu, montaż, uruchomienie i odbiór) Użytkowanie instalacji kolektorów słonecznych na co dzień.

16

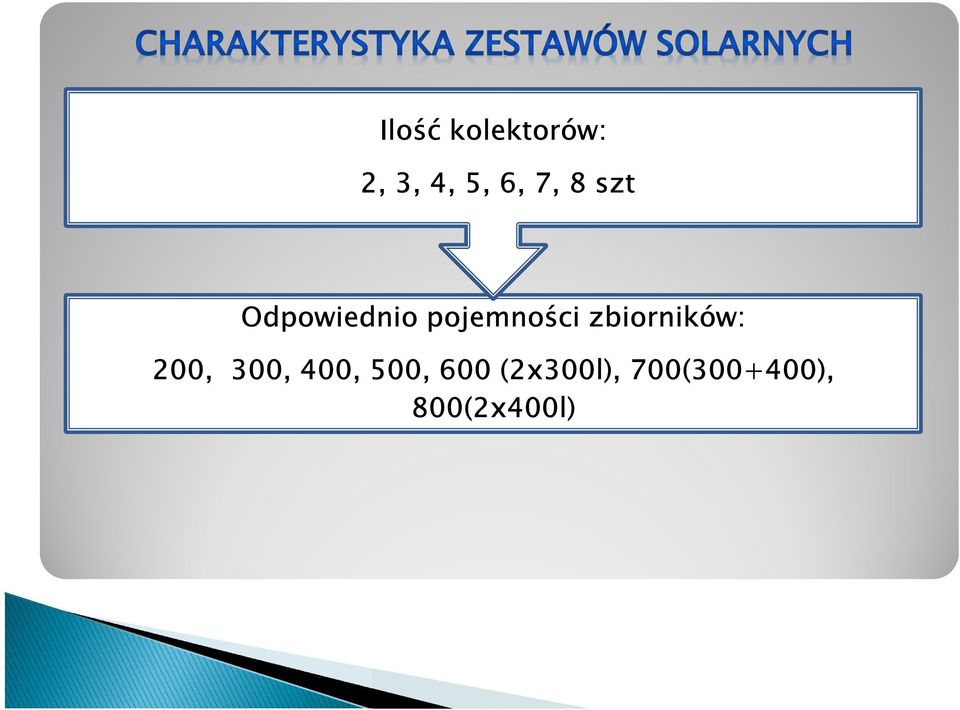

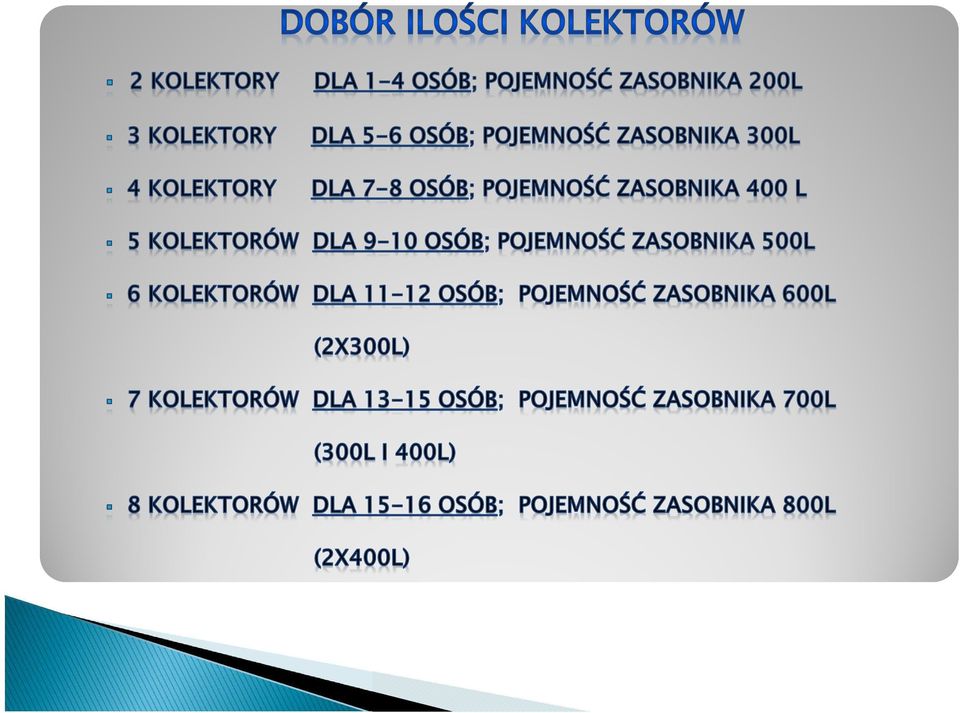

17 Ilość kolektorów: 2, 3, 4, 5, 6, 7, 8 szt Odpowiednio pojemności zbiorników: 200, 300, 400, 500, 600 (2x300l), 700( ), 800(2x400l)

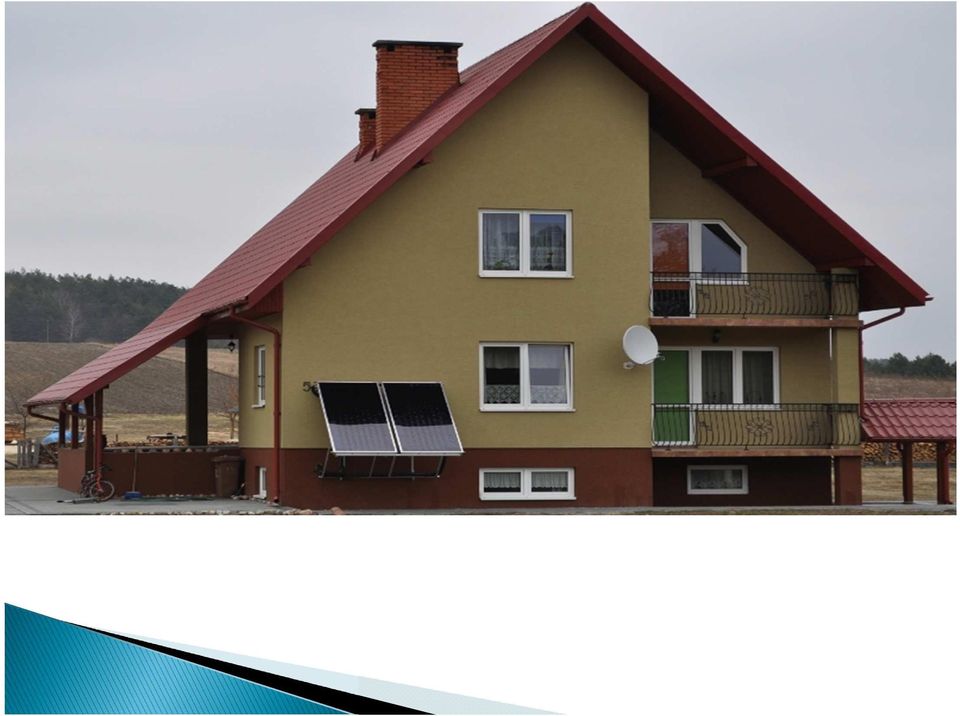

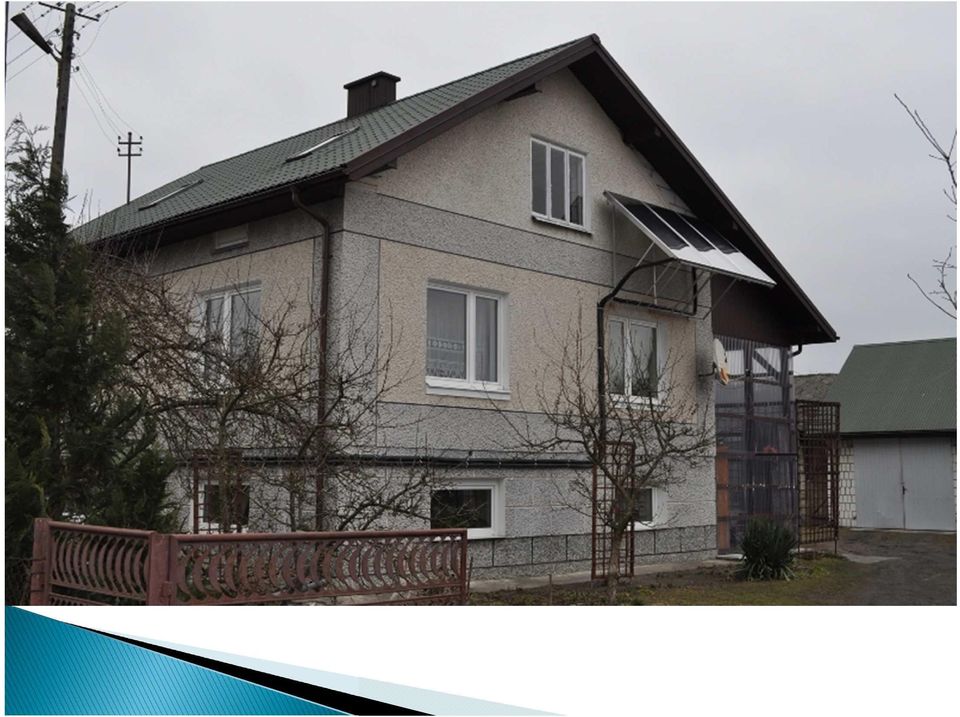

18

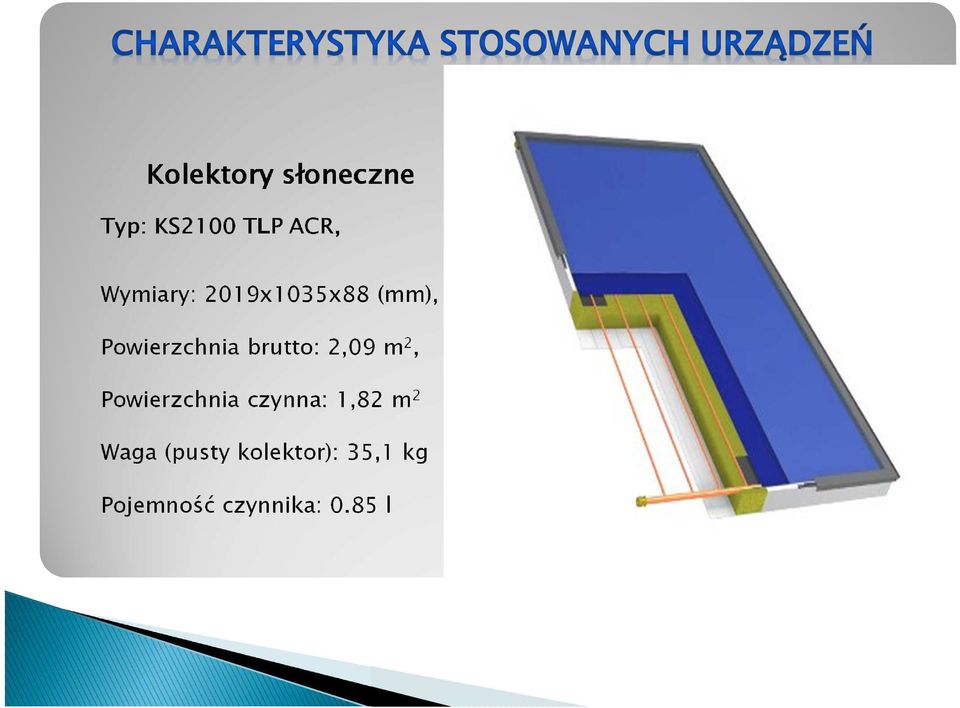

19 Kolektory słoneczne Typ: KS2100 TLP ACR, Wymiary: 2019x1035x88(mm), Powierzchniabrutto:2,09m 2, Powierzchniaczynna:1,82m 2 Waga(pusty kolektor): 35,1 kg Pojemność czynnika: 0.85 l

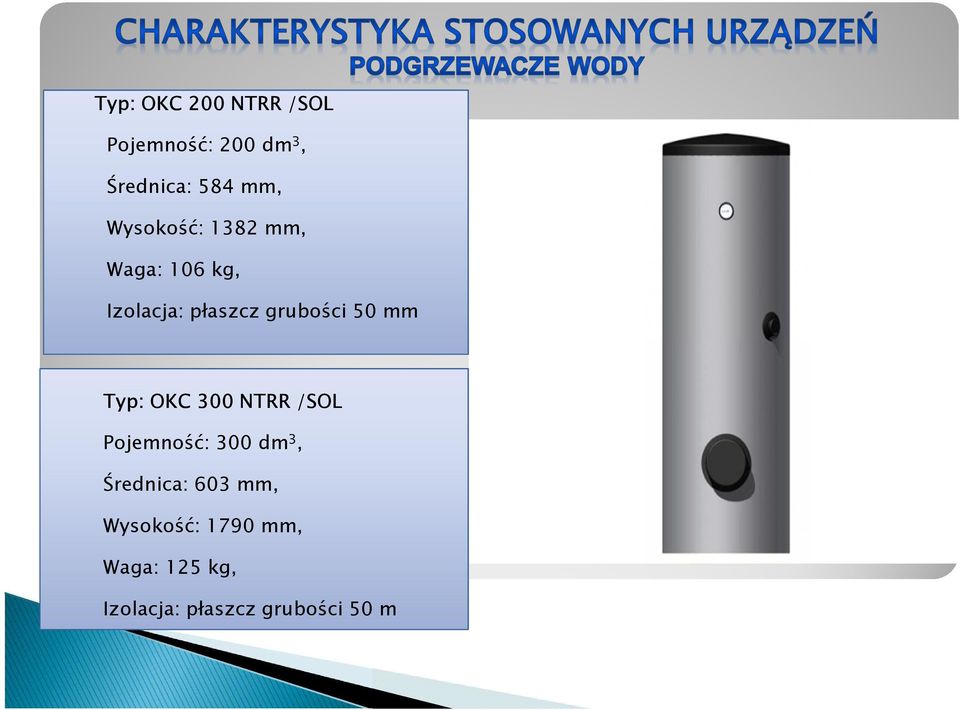

20 Typ:OKC200NTRR/SOL Pojemność:200dm 3, Średnica: 584 mm, Wysokość: 1382 mm, Waga: 106 kg, Izolacja: płaszcz grubości 50 mm Typ:OKC300NTRR/SOL Pojemność:300dm 3, Średnica: 603 mm, Wysokość: 1790 mm, Waga: 125 kg, Izolacja: płaszcz grubości 50 m

21 Typ:OKC 400 NTRR/SOL Pojemność:400dm 3, Średnica: 650 mm, Wysokość: 1919mm, Waga: 137kg, Izolacja: płaszcz grubości 50 mm Typ:OKC500NTRR/SOL Pojemność:500dm 3, Średnica: 700 mm, Wysokość: 1892mm, Waga: 160kg, Izolacja: płaszcz grubości 50 mm

22 Zespół pompowo-sterowniczy ZPS Wymiary: 215x845x140(mm), Maksymalny pobór Kliknij, mocy aby 49W edytować styl wzorca podtytułu

23 100% Stopień pokrycia c.w.u. 80% 60% 40% 20% 0% I II III IV V VI VII VIII IX X XI XII Przekrój roczny

24

25 Montaż 200 szt. zestawów solarnych w miejsc. Konopnica, Kozubszczyzna, Lipniak, Marynin, Stasin, Tereszyn, Uniszowice Montaż 200 szt. zestawów solarnych w miejsc. Motycz, MotyczJózefin, Motycz Leśny, Pawlin, Radawczyk Drugi, Radawiec Drugi, Radawiec Mały, Sporniak, Tereszyn, Uniszowice

26 Montaż 162 szt. zestawów solarnych w miejsc. Motycz, Szerokie, Kliknij, aby edytować Zemborzyce styl wzorca Dolne, podtytułuzemborzyce Podleśne, Zemborzyce Tereszyńskie, Zemborzyce Wojciechowskie

27 Uzgodnienia z użytkownikiem: stwierdzenie stanu technicznego obiektu lokalizacja kolektorów słonecznych lokalizacja podgrzewacza wody i zespołu pompowo-sterowniczego wyznaczenie trasy przewodów solarnych

28 Podczas przeprowadzania wizji powinien być obecny Kliknij, właściciel aby edytować styl domu/mieszkania. wzorca podtytułu W przypadku gdy jest to niemożliwe, uzgodnienia mogą być przeprowadzone z osobą, która posiada pisemne upoważnienie od właściciela zawierające numery PESEL lub dowodów osobistych obu osób.

29 budynek mieszkalny oddany do użytkowania, zinwentaryzowany geodezyjnie (zamieszkały na co dzień) dobry stan techniczny dachu, (więźby i pokrycia dachowego) pokrycie dachu z materiałów nie zawierających azbestu ( eternit) wolna powierzchnia wewnątrz budynku umożliwiająca montaż urządzeń (przestrzeń montażowa oraz przestrzeń do wprowadzenia urządzeń do miejsca montażu)

30 Prosimy o uprzątnięcie pomieszczenia technicznego (kotłowni) w miejscu lokalizacji zbiornika ciepłej wody użytkowej (z projektem lub wizją lokalną wykonawcy)! Prosimy o obecność właściciela obiektu lub osoby upoważnionej podczas montażu instalacji. (montaż będzie umawiany osobiście bądź telefonicznie przez firmy podwykonawcze). Wszelkie czynności związane z realizacją zadania prowadzone będą w obecności Właściciela obiektu lub osoby przez niego upoważnionej.!

31 Po zakończonym montażu użytkownik zostanie przeszkolony z zakresu obsługi i użytkowania instalacji oraz otrzyma instrukcję obsługi i eksploatacji; W przypadku obiektów wykonanych i użytkowanych przed odbiorem końcowym całości zadania, zobowiązania eksploatacyjne spoczywają na UŻYTKOWNIKU: Wydawanie czynności ruchowych (uruchomienie i wyłączenie), Zmiany nastaw użytkownika, Czynności eksploatacyjne związane z regulacją układu(odpowietrzenie instalacji, regulacja ciśnienia, płyn solarny wymagany w czynnościach eksploatacyjnych) Zgłaszanie awarii i usterek, Wszelkie sprawy związane z gwarancjami prosimy kierować do właściwego dla Państwa Urzędu Gminy ( Miasta ),

32 WYKAZ CZYNNIOŚCI ODPŁATNYCH NIE OBJETYCH GWARANCJĄ WYKONAWCY SYGNALIZOWANA USTERKA NAZWA CZYNNOŚCI CENA USŁUGI KOSZT MATERIAŁU Brak zasilania Włączenie sterownika do zasilania lub uruchomienie przyciskiem wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 2 Brak wody w instalacji c.w.u. wynikający z braku wody w instalacji wodociągowej powodujący zapowietrzenie instalacji c.w.u. Odpowietrzenie instalacji c.w.u. wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 3 Nieprawidłowa praca instalacji wynikajaca ze zmiany nastawów sterownika Niedopasowanie przez Użytkownika nastaw do warunków zewnętrznych zgodnie z instrukcją obsługi wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 4 Niewłaściwa temperatura c.w.u. Zmiana ustawienia zaworu trójdrogowego wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 5 Wyciek wody z zaworu bezpieczeństwa spowodowany wysokim cisnieniem na sieci wodociągowej przekraczającym 0,6 Mpa (to zdarzenie oznacza prawidłową pracę instalacji) Pomiar ciśnienia w naczyniu przeponowym oraz w instalacji wodociągowej. Wszelkie czynności naprawcze bedące skutkiem wysokiego ciśnienia. wg. kalkulacji jednak nie mniej niż 700 zł 6 Uszkodzenie kabli i przewodów przez zwierzęta lub uszkodzenia mechaniczne Naprawa kabli i przewodów wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen Wg cen katalogowych producentów urządzen 7 Zapowietrzenie górnej wężownicy zasobnika c.w.u. spowodowane przekroczeniem temperatury na kotle c.o. powyżej 90 stopni C Odpowietrzenie instalacji c.o. wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 8 Awaria układu spowodowana brakiem rozbioru c.w.u. Odpowietrzenie instalacji, uzupełnienie glikolu, wymiana uszczelek, wg. kalkulacji jednak nie mniej niż 700 zł Wg cen katalogowych producentów urządzen 9 Uszkodzenie spowodowane działaniem czynników zewnętrznych takich jak: przepięcia sieci energetycznej, zwarcia, wyładowania atmosferyczne, zalania, powodzie, huragany i siły wyższej Wszelkie czynności naprawcze wg. kalkulacji jednak nie mniej niż 300 zł Wg cen katalogowych producentów urządzen 10 Niewłaściwa praca instalacji spowodowana użytkowaniem urządzeń niezgodnie z ich przeznaczeniem oraz niezgodnie z zapisami Dokumentów Gwarancyjnych Wszelkie czynności naprawcze wg. kalkulacji jednak nie mniej niż 300 zł Wg cen katalogowych producentów urządzen 11 Awaria instalacji spowodowana przez uszkodzenia mechaniczne, chemiczne i termiczne Wszelkie czynności naprawcze wg. kalkulacji jednak nie mniej niż 300 zł Wg cen katalogowych producentów urządzen 12 Awaria spowodowana działaniem mrozu na instalacje solarną np.. Zasobnik c.w.u. ZPS z wyjątkiem instalacji glikolowej Wszystkie czynności naprawcze wg. kalkulacji jednak nie mniej niż 300 zł Wg cen katalogowych producentów urządzen Tabela nr 2 WYKAZ CZYNNOŚCI DODATKOWYCH SYGNALIZOWANA USTERKA NAZWA CZYNNOŚCI CENA USŁUGI Nieuzasodnione wezwanie nie objęte gwarancją lub nie określone w Tabeli nr 1 Przyjazd serwisu Nie mniej niż 500 zł 2 Brak dostępu do przedmiotu gwarancji Przyjazd serwisu Nie mniej niż 500 zł 3 Stan faktyczny/zastany niezgodny ze zgłoszeniem Przyjazd serwisu Nie mniej niż 500 zł

33 1. Czy może nastąpić przegrzanie instalacji? 2. W jaki sposób usuwać zalegający śnieg? 3. Czy szyba solarna jest odporna na stłuczenie? 4. Sposób postępowania podczas wycieku glikolu? 5. Odporność glikolu na zamarzanie? 6. Warunki najlepszej pracy instalacji? 7. Ile wynosi czas montażu instalacji solarnej na obiekcie?
