1 _ WYKAZ PROJEKTU 1. Metryka projektu, 2. Wykaz projektu, 3. Techniczne warunki przyłączenia dodatkowych punktów oświetlenia ulicznego drogi wewnętrznej w m. Dobrzeń Mały (dz. nr 1942/14, 1943/14, 1944/13, 1946/13), gm. Dobrzeń Wielki, wydane przez RD Opole, znak: RD3/2/RDE2/JW/L.dz.13206/TWP-1944/10 z dn r. 4. Opinia, wydana przez PZUDP w Opolu, 5. Opis techniczny, 6. Obliczenia. SPIS RYSUNKÓW 1. Plan sytuacyjny oświetlenia ulicznego linia oświetleniowa od istniejącego słupa LNN nr 17. 1

2 _ 2

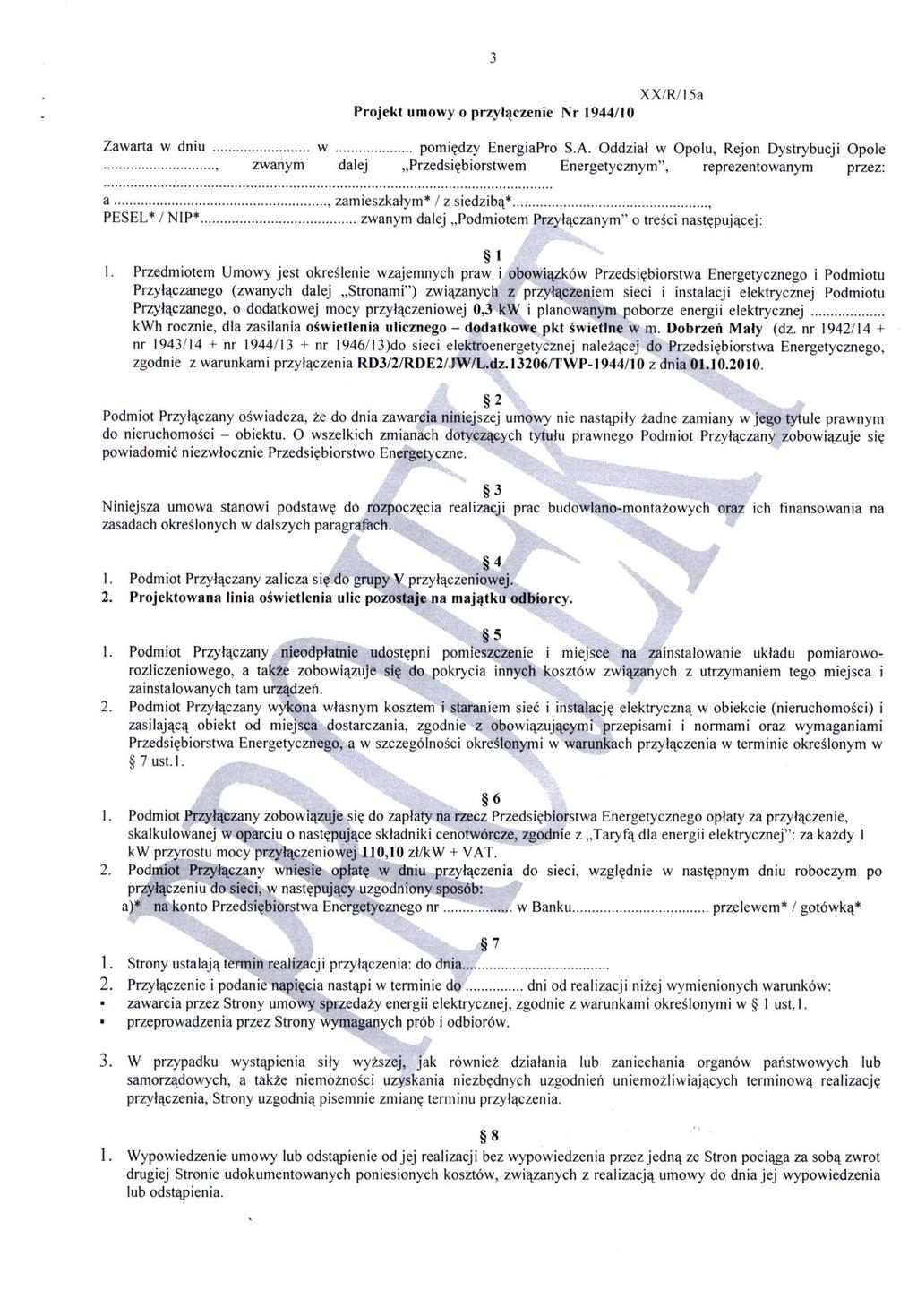

3 _ 3

4 _ 4

5 _ 5

6 _ 6

7 _ 7

8 _ OPIS TECHNICZNY 1. Temat. Tematem niniejszego opracowania jest projekt wykonawczy na rozbudowę istniejącego oświetlenia ulicznego w związku z przebudową drogi wewnętrznej (dz. nr 1942/14, 1943/14, 1944/13, 1946/13) w m. Dobrzeń Mały, gmina Dobrzeń Wielki. 2. Podstawa opracowania. Podstawę opracowania stanowią: - zlecenie Inwestora, - inwentaryzacja istniejącej linii napowietrznej niskiego napięcia, - map w skali 1:500 z projektowaną przebudową drogi wewnętrznej (dz. nr 1942/14, 1943/14, 1944/13, 1946/13) w m. Dobrzeń Mały, - techniczne warunki przyłączenia wydane przez RD Opole, - koordynacja międzybranŝowa, - obowiązujące przepisy i normy PNE. 3. Zakres opracowania. Opracowanie obejmuje: - Projektowane oświetlenie uliczne, - Ochronę od poraŝeń prądem elektrycznym. 5. Projektowane oświetlenie uliczne. Zgodnie z technicznymi warunkami przyłączenia oświetlenia ulicznego z istniejącego słupa linii napowietrznej n/n nr 17, naleŝy wyprowadzić obwód oświetleniowy do projektowanych słupów oświetleniowych. Projektowany zakres do wykonania dla odbiorcy obejmuje: - wybudowanie obwodu oświetleniowego linią kablową YKY 3x16 mm 2 o łącznej długości 119,0 m. od istniejącego słupa nr 17 linii napowietrznej n/n do projektowanych słupów oświetleniowych nr 17/1, 17/2 i 17/3 przy drodze wewnętrznej (dz. nr 1942/14, 1943/14, 1944/13, 1946/13) w m. Dobrzeń Mały, gm. Dobrzeń Wielki, - zabudowę opraw oświetleniowej nr 17/1 17/3 na projektowanych słupach oświetleniowych aluminiowych anodowanych na kolor naturalny o wysokości 8,0 m. z wysięgnikiem jednoramiennym WR-2/1, - zabudowanie na słupie nr 17 odgromnika typu GX0 Lovos-440/5, Zakres projektowanego oświetlenia ulicznego pokazano na planie sytuacyjnym rys. nr Latarnie oświetleniowe. Do oświetlenia ulicznego drogi wewnętrznej, zaprojektowano oświetlenie na słupach aluminiowych typu SAL-80K z wysięgnikiem jednoramiennym WR-2/1 anodowanych na kolor naturalny i oprawą typu VITAL IVG-1 S 100W, szyba płaska z lampą sodową SON T(+) o mocy 100W lub innych producentów lecz o parametrach nie gorszym niŝ zastosowane w niniejszym projekcie. Projektowane latarnie wyposaŝyć w tablice rozdzielcze zabezpieczeniowe typu TB1 w obudowie izolacyjnej z bezpiecznikami 1 x 4A. Od tablic bezpiecznikowych TB1 do opraw oświetleniowych wciągnąć w słupy i wysięgniki przewody typu YDY 3x1,5 mm 2. Projektowane latarnie montować na fundamentach prefabrykowanych betonowym typu B 70. W przypadku zastosowania słupów innych producentów, powinny charakteryzować się następującymi parametrami: - Słupy aluminiowe bez szwu, cylindryczne, stoŝkowe z wnęką, na fundament, produkowane metodą zgniatania obrotowego do zabudowy bezpośrednio w ziemi oraz do zabudowy na fundament, zabezpieczone w części podziemnej, aŝ do wysokości 0,3 m nad ziemię elastomerem poliuretanowym, 8

9 _ - Podstawa słupa do zabudowy na fundament powinna być wykonana z tłoczonej blachy aluminiowej grubości nie mniej niŝ 12mm o wymiarach nie mniejszych niŝ 400x400mm Zabezpieczenie antykorozyjne wykonane metodą anodowania na kolor naturalny. - Wymagany certyfikat CE. - Gwarancja na słupy anodowane min. 5 lat. Natomiast oprawy powinny charakteryzować się następującymi parametrami: - oprawa o rozsyle światła szerokim, ograniczonym, korpus i pokrywa wykonane metodą wtrysku ciśnieniowego aluminiowego, - stopień ochrony dla komory optycznej min IP66 zgodnie z PN-EN dla układu zapłonowego min IP65 zgodnie z EN oprawa powinna posiadać uchwyt montaŝowy zapewniający mocowanie oprawy na wysięgniku o średnicy 60/76mm, - odbłyśnik oprawy powinien być wykonany z jednego kawałka anodyzowanej blachy aluminiowej o bardzo wysokim stopniu czystości, - oprawa powinna ograniczać emisję promieniowania UV (wymagania Decyzji Środowiskowej), - w oprawie powinien być zastosowany układ szeregowo-równoległy zasilania z kompensacją mocy biernej, - oprawa powinna zapewniać poziom oświetlenia nie gorszy niŝ przewidziana w dokumentacji projektowej, - oprawa wyposaŝona w mechanizm umoŝliwiający ustawienie kąta nachylenia oprawy na wysięgniku i bezpośrednio na słupie - odbłyśnik wielozakrzywieniowo -powierzchniowy wykonany metodą hydroformowania, - klosz chroniący część optyczną powinien być wykonany z płaskiego (miniumu 4mm) hartowanego szkła o współczynniku odporności mechanicznej nie gorszej niŝ IK-09 zgodnie z EN 50102, - zamocowanie oprawki źródła światła wyposaŝone w system regulacji połoŝenia źródła światła, - klasa ochronności przeciwporaŝeniowej II - Źródła światła jakie naleŝy stosować: wysokopręŝne sodowe, tabularne o podwyŝszonych parametrach świetlnych tzn. = moc 100W min lm Zalecane źródła światła SON-T Plus Wymagana gwarancja Producenta: - od korozji na korpus 15 lat. - na odbłyśnik 8 lat - ogólna gwarancja na oprawę jako całość, w tym osprzęt elektryczny 2 lata (z wyłączeniem źródeł światła). Wymagany certyfikat CE Parametry linii kablowych. Dane i parametry dotyczące projektowanej linii kablowej oświetlenia ulicznego podano na planie sytuacyjnym rys. nr Trasa linii kablowych n/n. Trasę linii kablowej oświetlenia ulicznego wybrano uwzględniając istniejące uzbrojenie podziemne, a takŝe rozmieszczenie projektowanych słupów oświetleniowych. W miejscu skrzyŝowania projektowanych linii kablowych z istniejącym oraz projektowanym uzbrojeniem podziemnym naleŝy zabezpieczyć je przepustami ochronnymi typu DVK 75 AROT. Projektowaną trasę linii kablowej oświetleniowej oświetlenia ulicznego podano na planie sytuacyjnym rys. nr Układanie kabla. Wykopy pod układanie kabli wykonać ręcznie. Kable układać w wykopie na głębokości 0,7 m (dla kabli oświetleniowych) na 10 cm warstwie piasku z przykryciem o tej samej grubości. Nad kablem w odległości 25 cm od niego ułoŝyć pas z niebieskiej folii o szerokości 30 cm. Na całej trasie kabli naleŝy w odstępach, co 10 m stosować oznaczniki, a takŝe przy 9

10 _ zakończeniach i w miejscach charakterystycznych np.: przy skrzyŝowaniach, wejściach do rur. Na oznacznikach naleŝy umieścić trwałe napisy zawierające: a) symbol i nr ewidencyjny linii(nr obwodu), b) oznaczenie kabla wg normy, c) znak uŝytkownika kabla, d) rok ułoŝenia kabla. SkrzyŜowanie projektowanych kabli z istniejącym oraz projektowanym uzbrojeniem podziemnym naleŝy wykonać przepustach ochronnych typu DVK 75 prod. AROT Leszno.. Miejsca ułoŝenia projektowanych przepustów ochronnych pokazano na planie sytuacyjnym rys. nr Ochrona przed poraŝeniem prądem elektrycznym. Jako system dodatkowej ochrony przed poraŝeniem prądem elektrycznym przyjęto istniejące ZABEZPIECZENIE PRZEZ SZYBKIE WYŁĄCZENIE NADPRĄDOWE. Na przewód ochronnoneutralny w kablu naleŝy przeznaczyć Ŝyłę o niebieskim kolorze izolacji. Dodatkowe uziemienie przewodu ochronno-neutralnego linii zaprojektowano na końcu linii kablowej oświetleniowej (słup oświetleniowy nr 17/3). W tym celu naleŝy ułoŝyć odcinek płaskownika ocynkowanego Fe/Zn 20x4 mm 2 i połączyć z zaciskiem ochronno neutralnym słupa oświetleniowego. Ponadto naleŝy zacisk neutralny w kaŝdym słupie połączyć z przewodem neutralnym linii kablowej oraz konstrukcją słupa i wysięgnikami z oprawami. Ochrona przeciwprzepięciowa. Napowietrzne linie niskiego napięcia z przewodami izolowanymi naleŝy chronić od przepięć atmosferycznych przez stosowanie na przewodach fazowych odgromników zaworowych o napięciu roboczym 660 V i znamionowym prądzie wyładowczym 2,5 ka. Odgromniki te naleŝy instalować: 1) Na stacjach transformatorowych zasilających sieć n.n., 2) Na końcach linii oraz w taki sposób, aby na kaŝde 500 m. długości wypadał przynajmniej jeden komplet odgromników, 3) W liniach napowietrznych n.n. zasilających bezpośrednio instalacje odbiorcze w budynkach uŝyteczności publicznej przeznaczonych dla duŝej liczby osób oraz w budynkach przeznaczonych do gromadzenia znacznych ilości materiałów łatwopalnych lub wybuchowych. Uziemienie odgromników powinno być wykonane: 1) W stacjach transformatorowych ŚN/nn jako wspólne uziemienie ochronne i robocze, 2) W liniach elektroenergetycznych jako wspólne z uziemieniem przewodu neutralnego, 3) Na połączeniach linii z przewodami izolowanymi i linii kablowych podziemnych, 4) Na elewacjach budynków wyposaŝonych w instalację piorunochronną jako wspólne z uziemieniem instalacji piorunochronnej. Rezystancja uziemienia odgromników nie powinna przekraczać 10 omów. W istniejącej linii napowietrznej odgromnik typu GX0 Lovos-440/5 na przewodzie projektowanym oświetleniowym naleŝy zabudować na słupie linii napowietrznej n/n nr Uwagi końcowe. - wykonawstwo robót naleŝy prowadzić zgodnie z projektem budowlanym, normami technicznymi PNE oraz przepisami obowiązującymi w budownictwie elektroenergetycznym, przy zachowaniu przepisów i wymogów BHP, oraz pod nadzorem przedstawicieli odpowiednich słuŝb, tj.: RD Opole, - Po zakończeniu robót instalacyjno - montaŝowych naleŝy dokonać pomiarów rezystancji izolacji przewodów, uziemienia oraz skuteczności ochrony przed dotykiem pośrednim, - W przypadku napotkania w czasie robót ziemnych niezidentyfikowanych urządzeń naleŝy ustalić uŝytkownika i dalsze prace prowadzić pod nadzorem przedstawiciela uŝytkownika, 10

11 _ - W miejscach zbliŝeń i skrzyŝowań projektowanego uzbrojenia terenu z uzbrojeniem istniejącym, naleŝy zachować normatywne wzajemne odległości, a roboty ziemne wykonywać ręcznie i pod nadzorem właściwych branŝ, powiadamiając pisemnie o terminie rozpoczęcia robót. W przypadku wystąpienia skrzyŝowań projektowanego uzbrojenia, drogi lub innych budowli inŝynierskich z istniejącymi kablami elektrycznymi i telefonicznymi, naleŝy je zabezpieczyć rurami ochronnymi, zgodnie z obowiązującymi normami. Opracował: OBLICZENIA 1. Bilans mocy zainstalowanej (szczytowej) projektowanego obwodu oświetleniowego. - projektowane oprawy 3 x 100 W = 0,30 kw 1.1. Obliczenie prądu szczytowego obwodu oświetleniowego Istn. obw. I S = = 1,54[ A] 230x0,85 Podłączenie proj. opraw do istn. obwodu oświetleniowego nie wpłynie na zmianę układu pomiarowego i zabezpieczenie obwodu. Obliczył: 11
