Kögel Podwozia. Wygląd przybliżony / może zawierać wyposażenie specjalne

Transkrypt

1 Kögel Podwozia Wygląd przybliżony / może zawierać wyposażenie specjalne

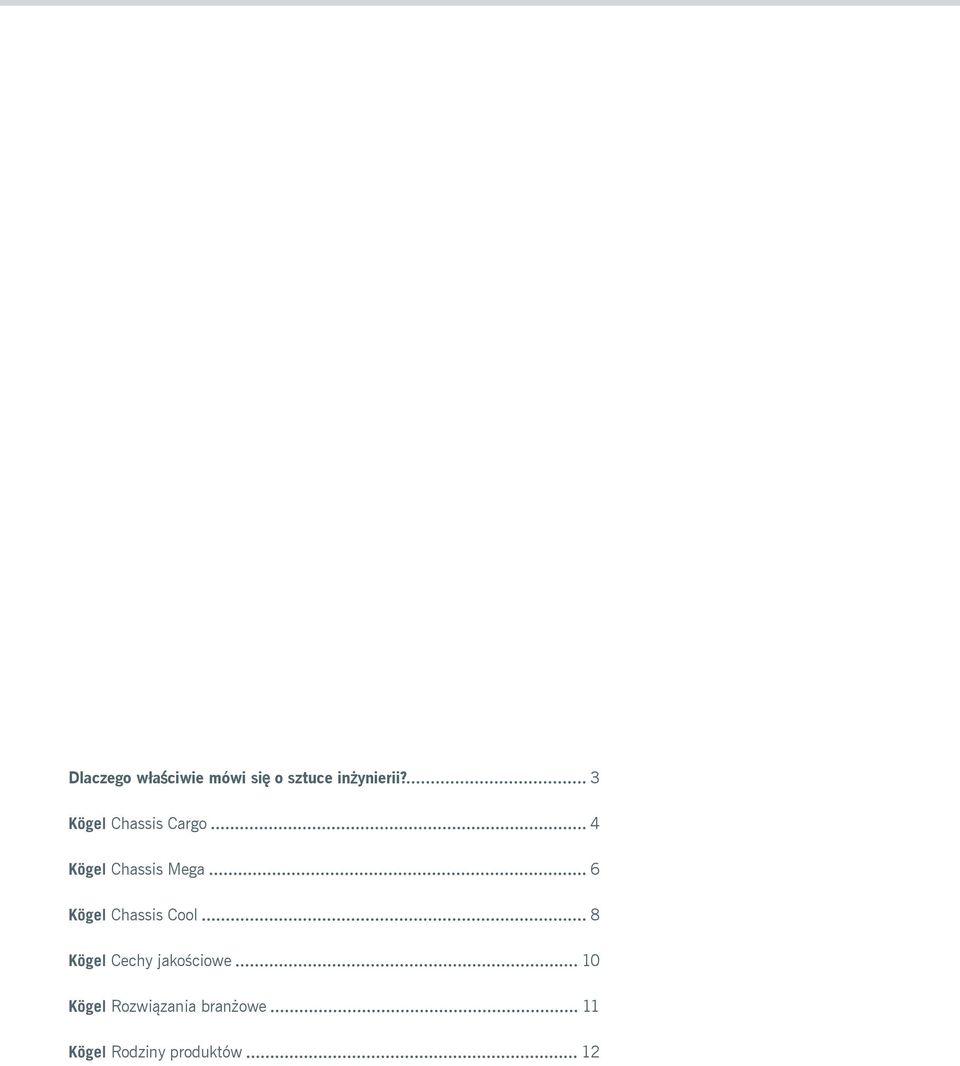

2 Dlaczego właściwie mówi się o sztuce inżynierii? 3 Kögel Chassis Cargo 4 Kögel Chassis Mega 6 Kögel Chassis Cool 8 Kögel Cechy jakościowe 10 Kögel Rozwiązania branżowe 11 Kögel Rodziny produktów 12

3 Dlaczego właściwie mówi się o sztuce inżynierii? Ponieważ w tej pracy niezbędny jest geniusz i wiedza. Wszechstronne kompetencje i doświadczenie, kreatywność i otwartość, konsekwentne nastawienie na rynek i klienta, to podstawy innowacyjności, która cały czas determinuje pracę firmy Kögel nad rozwiązaniami transportowymi i ich ulepszaniem. Stosowane jest przy tym najnowocześniejsze oprogramowanie konstrukcyjne i symulacyjne, jednak innowacje powstają w głowach, a szkic odręczny jest nadal najczęściej pierwszym krokiem w skomplikowanym procesie przekształcania podstawowej idei w perfekcyjny produkt końcowy. Szczególną cechą firmy Kögel jest ścisła współpraca z klientami we wszystkich fazach powstawania nowego produktu, co pozwala cały czas mieć na uwadze doświadczenia praktyczne i odbierać z rynku ważne impulsy: Dyskutujemy z klientami założenia projektów, wspólnie testujemy prototypy, a uwagi klientów uwzględniamy w dalszych etapach projektowania i optymalizacji. Prowadzimy własne próby wszystkich podzespołów w skrajnie trudnych warunkach, które znacznie wykraczają poza rzeczywiste warunki eksploatacji. Pojazdy są intensywnie testowane podczas jazdy, na bardzo złych drogach, w deszczu, na śniegu i lodzie, a także w palącym Słońcu. Tylko produkty, które przeszły wszystkie testy wytrzymałościowe, niezawodnie zniosą przez długie lata wszystkie obciążenia w codziennym użytkowaniu. Kögel stawia na wysokiej jakości materiały, nadzwyczaj staranne wykonanie oraz zgodne z wymogami jakościowymi przebiegi pracy w całym ciągu produkcyjnym. Do projektowania i kontroli materiałów stosowany jest najwyższej jakości profesjonalny sprzęt. Najważniejszym czynnikiem innowacyjnym w firmie Kögel są kompetentni, kreatywni i zaangażowani pracownicy. 3

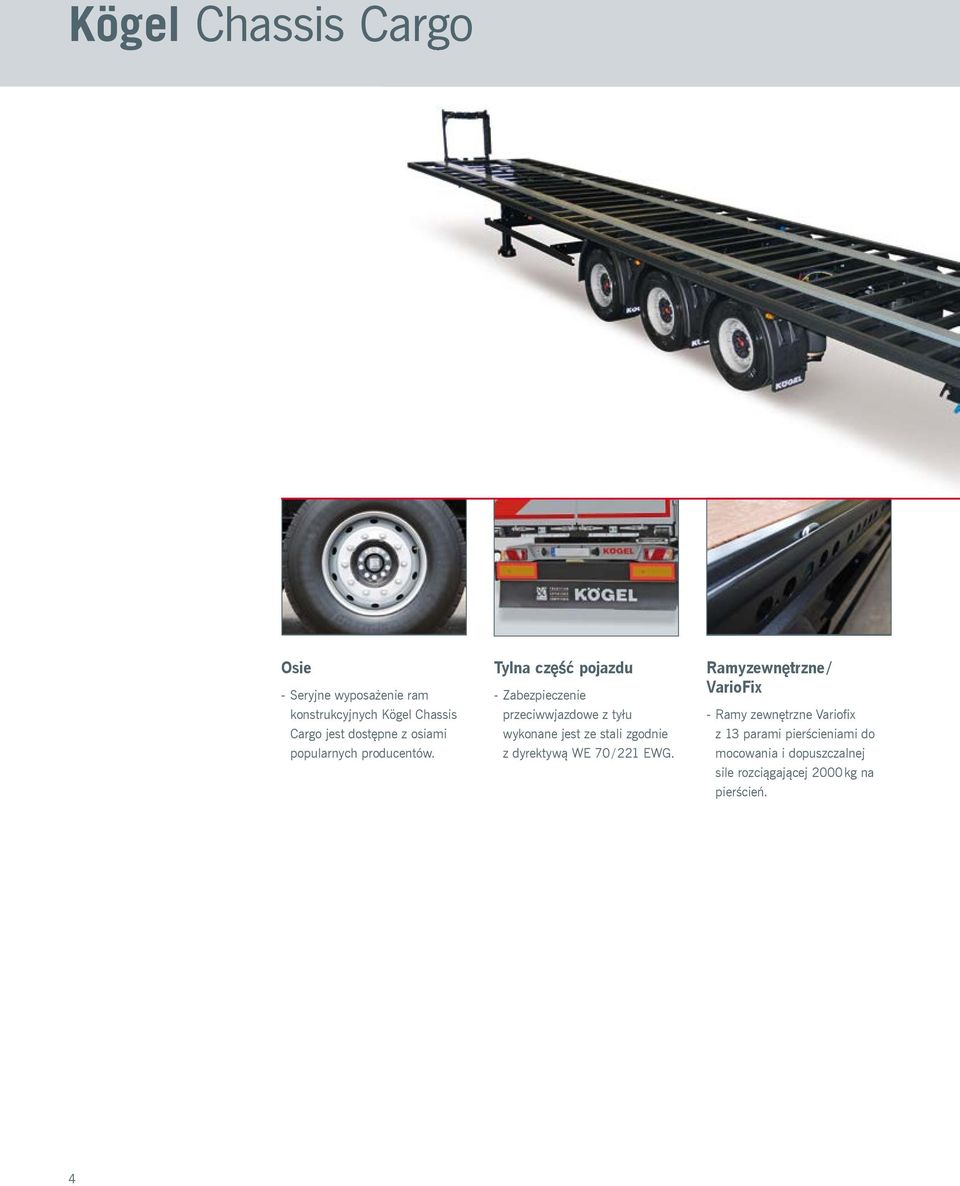

4 Kögel Chassis Cargo Osie - Seryjne wyposażenie ram konstrukcyjnych Kögel Chassis Cargo jest dostępne z osiami popularnych producentów. Tylna część pojazdu - Zabezpieczenie przeciwwjazdowe z tyłu wykonane jest ze stali zgodnie z dyrektywą WE 70 / 221 EWG. Ramyzewnętrzne / VarioFix - Ramy zewnętrzne Variofix z 13 parami pierścieniami do mocowania i dopuszczalnej sile rozciągającej 2000 kg na pierścień. 4

5 Kögel Chassis solidny produkt na lata Dziś transport towarów wymaga wydajnych koncepcji, jak Kögel Chassis. Oprócz niezwykle wysokiej jakości wykonania produkt przekonuje też przede wszystkim niskimi kosztami eksploatacji, niezwykłą elastycznością w użytkowaniu. Zoptymalizowana struktura konstrukcji nośnej i duża stabilność stawiają ten pojazd na najwyższym poziomie standardów technicznych. Skrzynie paletowe - Skrzynie paletowe do umieszczenia do wyboru 30, 24 i 36 palet. Struktura nośna - Profilowana rama drabinowa, przystosowana do 44 t masy całkowitej. - Duża nośność podłogi, przystosowana do wózków widłowych o nacisku na oś do 7,2 t. Elektroniczne złącza diagnostyczne - Łatwa diagnostyka przez 7-stykowy przewód połączeniowy do pojazdu silnikowego. Lakier - Lakier ramy jest w miejscach widocznych i na innych powierzchniach indywidualnie dopasowany do potrzeb. Kögel Rozwiązania branżowe Chassis Cargo Promy / RoRo Transport specjalny Transport stali Transport materiałów budowlanych Kögel Cechy wyposażenia Chassis Cargo Ściana burtowa Steelfix Wzmocnione podwozie Wersja 2-osiowa Wersja 3-osiowa 5

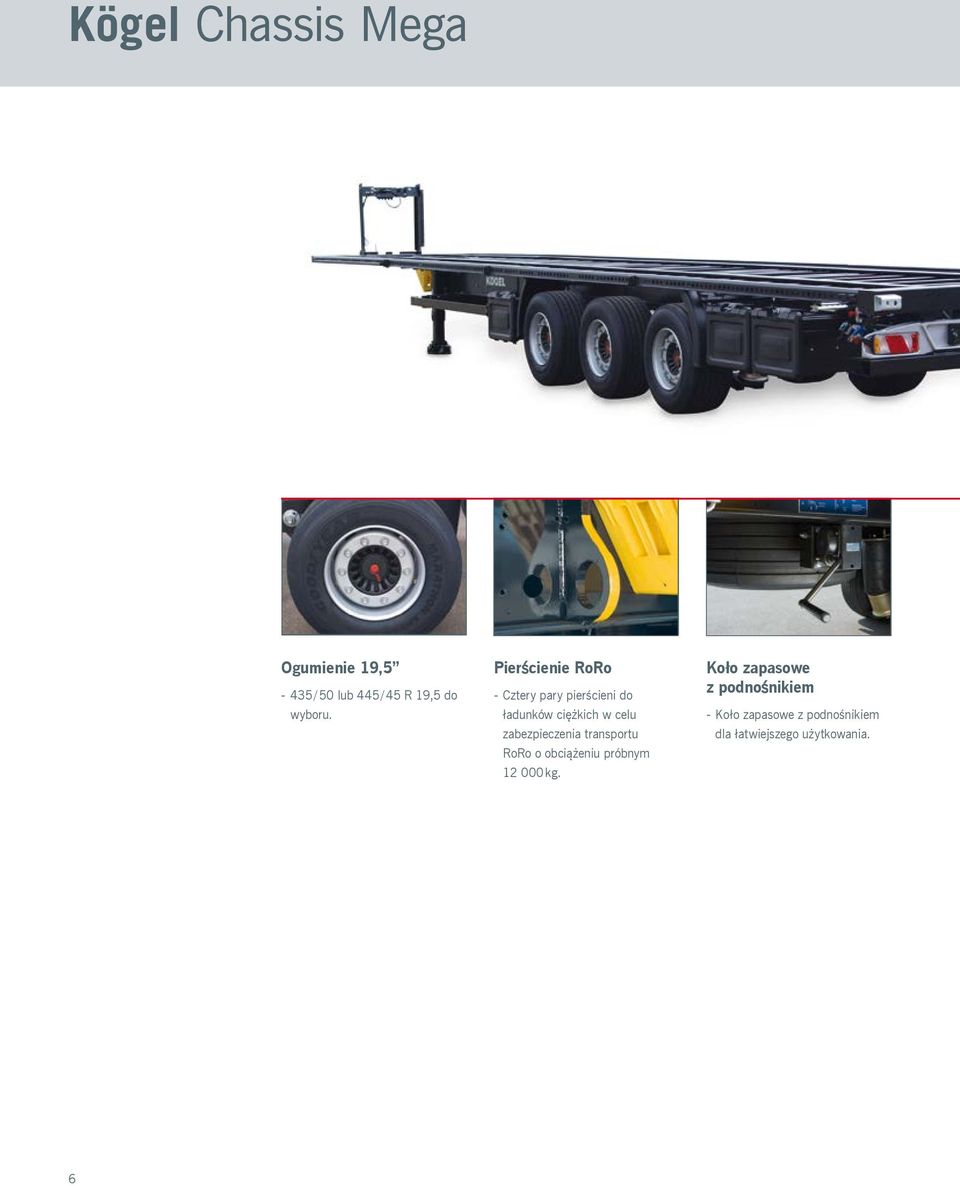

6 Kögel Chassis Mega Ogumienie 19,5-435 / 50 lub 445 / 45 R 19,5 do wyboru. Pierścienie RoRo - Cztery pary pierścieni do ładunków ciężkich w celu zabezpieczenia transportu RoRo o obciążeniu próbnym kg. Koło zapasowe z podnośnikiem - Koło zapasowe z podnośnikiem dla łatwiejszego użytkowania. 6

7 Kögel Mega objętościowy cud Nadzwyczaj elastycznym pojazdem jest Kögel Chassis Mega: Doskonała do klasycznych zadań standardowych, wspaniała, gdy chodzi o transporty objętościowe. Dzięki niewielkiej wysokości ładowania idealnie nadaje się dla dużych objętościowo nadbudów, jakie są stosowane przede wszystkim do transportu samochodów. Przy masie od 4,6 t bez platformy jest to jednocześnie jedna z najlżejszych naczep objętościowych w swojej klasie. Dzięki prostej obsłudze, dużemu udźwigowi i niewielkim kosztom utrzymania Kögel Chassis Mega należy do najbardziej ekonomicznych wśród ram oferowanych na rynku. Skrzynia narzędziowa - Do umieszczenia w dowolnym miejscu podwozia. Anty-Spray - Osłony przeciwrozbryzgowe redukujące mgiełkę wg dyrektywy WE 91 / 226 EWG. Jakość - Nanoceramika plus KTL jako najnowocześniejsza i jakościowo najlepsza forma przemysłowej obróbki powierzchni. - Bardziej przyjazna dla środowiska, z lepszym bilansem energetycznym niż dotychczasowe fosforanowanie cynkowe przy zachowaniu tych samych właściwości. Kögel Rozwiązania branżowe Chassis Mega Promy / RoRo Transport materiałów budowlanych Transport specjalny Kögel Cechy wyposażenia Chassis Mega Ściana burtowa 7

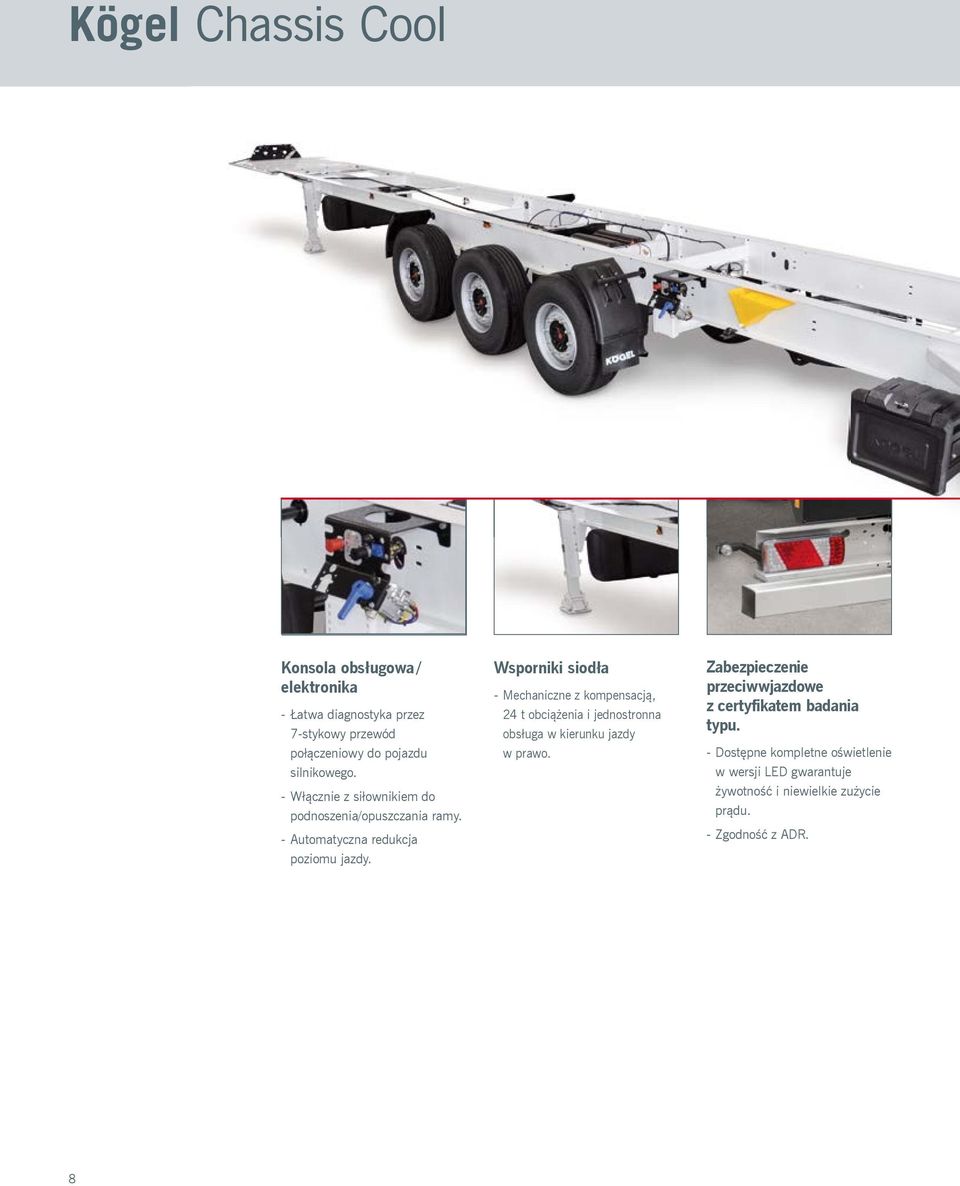

8 Kögel Chassis Cool Konsola obsługowa / elektronika - Łatwa diagnostyka przez 7-stykowy przewód połączeniowy do pojazdu silnikowego. - Włącznie z siłownikiem do podnoszenia/opuszczania ramy. - Automatyczna redukcja poziomu jazdy. Wsporniki siodła - Mechaniczne z kompensacją, 24 t obciążenia i jednostronna obsługa w kierunku jazdy w prawo. Zabezpieczenie przeciwwjazdowe z certyfikatem badania typu. - Dostępne kompletne oświetlenie w wersji LED gwarantuje żywotność i niewielkie zużycie prądu. - Zgodność z ADR. 8

9 Kögel Chassis Cool lekki profesjonalista w dziedzinie chłodzenia Przy niewielkiej masie własnej rama Kögel pod skrzynię oferuje najwyższe obciążenie użytkowe i możliwość dużego obciążenia mechanicznego komponentów. w wielofazowych programach testowych sprawdza się starannie bezpieczeństwo jazdy, stabilność i trwałość. Zastosowane materiały gwarantują dużą żywotność oraz utrzymanie wartości przy jednocześnie nowoczesnym wizerunku. Przechowywanie koła zapasowego - Przechowywanie koła zapasowego w koszu do umieszczenia jednego koła. Tylne zabezpieczenie przeciwwjazdowe - Zabezpieczenie przeciwwjazdowe ze stali wg WE-RL 70 / 221 EWG. - Możliwość zamocowania osłony przeciwuderzeniowej w różnych pozycjach. Amortyzowana osłona przeciwuderzeniowa - Amortyzowana osłona przeciwuderzeniowa 200 x 100 x 120 mm wzmocniona, dla najlepszej możliwej ochrony przy podjeżdżaniu na rampę. Jakość - Nanoceramika plus KTL jako najnowocześniejsza i jakościowo najlepsza forma przemysłowej obróbki powierzchni. - Bardziej przyjazna dla środowiska, z lepszym bilansem energetycznym niż dotychczasowe fosforanowanie cynkowe przy zachowaniu tych samych właściwości. Kögel Rozwiązania branżowe Chassis Cool Promy / RoRo Kögel Cechy wyposażenia Chassis Cool Wersja 3-osiowa 9

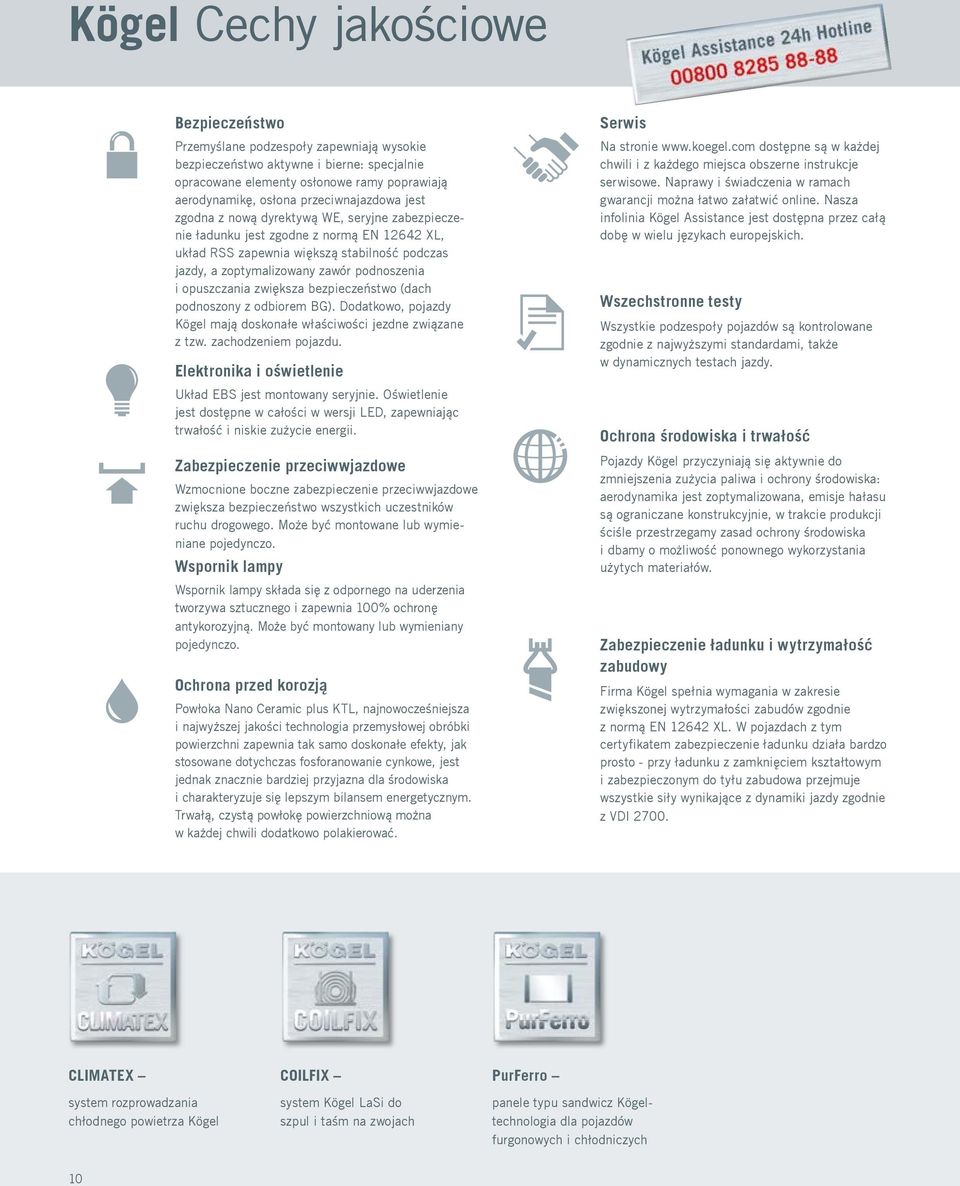

10 Kögel Cechy jakościowe Bezpieczeństwo Przemyślane podzespoły zapewniają wysokie bezpieczeństwo aktywne i bierne: specjalnie opracowane elementy osłonowe ramy poprawiają aerodynamikę, osłona przeciwnajazdowa jest zgodna z nową dyrektywą WE, seryjne zabezpieczenie ładunku jest zgodne z normą EN XL, układ RSS zapewnia większą stabilność podczas jazdy, a zoptymalizowany zawór podnoszenia i opuszczania zwiększa bezpieczeństwo (dach podnoszony z odbiorem BG). Dodatkowo, pojazdy Kögel mają doskonałe właściwości jezdne związane z tzw. zachodzeniem pojazdu. Elektronika i oświetlenie Układ EBS jest montowany seryjnie. Oświetlenie jest dostępne w całości w wersji LED, zapewniając trwałość i niskie zużycie energii. Zabezpieczenie przeciwwjazdowe Wzmocnione boczne zabezpieczenie przeciwwjazdowe zwiększa bezpieczeństwo wszystkich uczestników ruchu drogowego. Może być montowane lub wymieniane pojedynczo. Wspornik lampy Wspornik lampy składa się z odpornego na uderzenia tworzywa sztucznego i zapewnia 100% ochronę antykorozyjną. Może być montowany lub wymieniany pojedynczo. Ochrona przed korozją Powłoka Nano Ceramic plus KTL, najnowocześniejsza i najwyższej jakości technologia przemysłowej obróbki powierzchni zapewnia tak samo doskonałe efekty, jak stosowane dotychczas fosforanowanie cynkowe, jest jednak znacznie bardziej przyjazna dla środowiska i charakteryzuje się lepszym bilansem energetycznym. Trwałą, czystą powłokę powierzchniową można w każdej chwili dodatkowo polakierować. Serwis Na stronie dostępne są w każdej chwili i z każdego miejsca obszerne instrukcje serwisowe. Naprawy i świadczenia w ramach gwarancji można łatwo załatwić online. Nasza infolinia Kögel Assistance jest dostępna przez całą dobę w wielu językach europejskich. Wszechstronne testy Wszystkie podzespoły pojazdów są kontrolowane zgodnie z najwyższymi standardami, także w dynamicznych testach jazdy. Ochrona środowiska i trwałość Pojazdy Kögel przyczyniają się aktywnie do zmniejszenia zużycia paliwa i ochrony środowiska: aerodynamika jest zoptymalizowana, emisje hałasu są ograniczane konstrukcyjnie, w trakcie produkcji ściśle przestrzegamy zasad ochrony środowiska i dbamy o możliwość ponownego wykorzystania użytych materiałów. Zabezpieczenie ładunku i wytrzymałość zabudowy Firma Kögel spełnia wymagania w zakresie zwiększonej wytrzymałości zabudów zgodnie z normą EN XL. W pojazdach z tym certyfikatem zabezpieczenie ładunku działa bardzo prosto - przy ładunku z zamknięciem kształtowym i zabezpieczonym do tyłu zabudowa przejmuje wszystkie siły wynikające z dynamiki jazdy zgodnie z VDI CLIMATEX system rozprowadzania chłodnego powietrza Kögel COILFIX system Kögel LaSi do szpul i taśm na zwojach PurFerro panele typu sandwicz Kögeltechnologia dla pojazdów furgonowych i chłodniczych 10

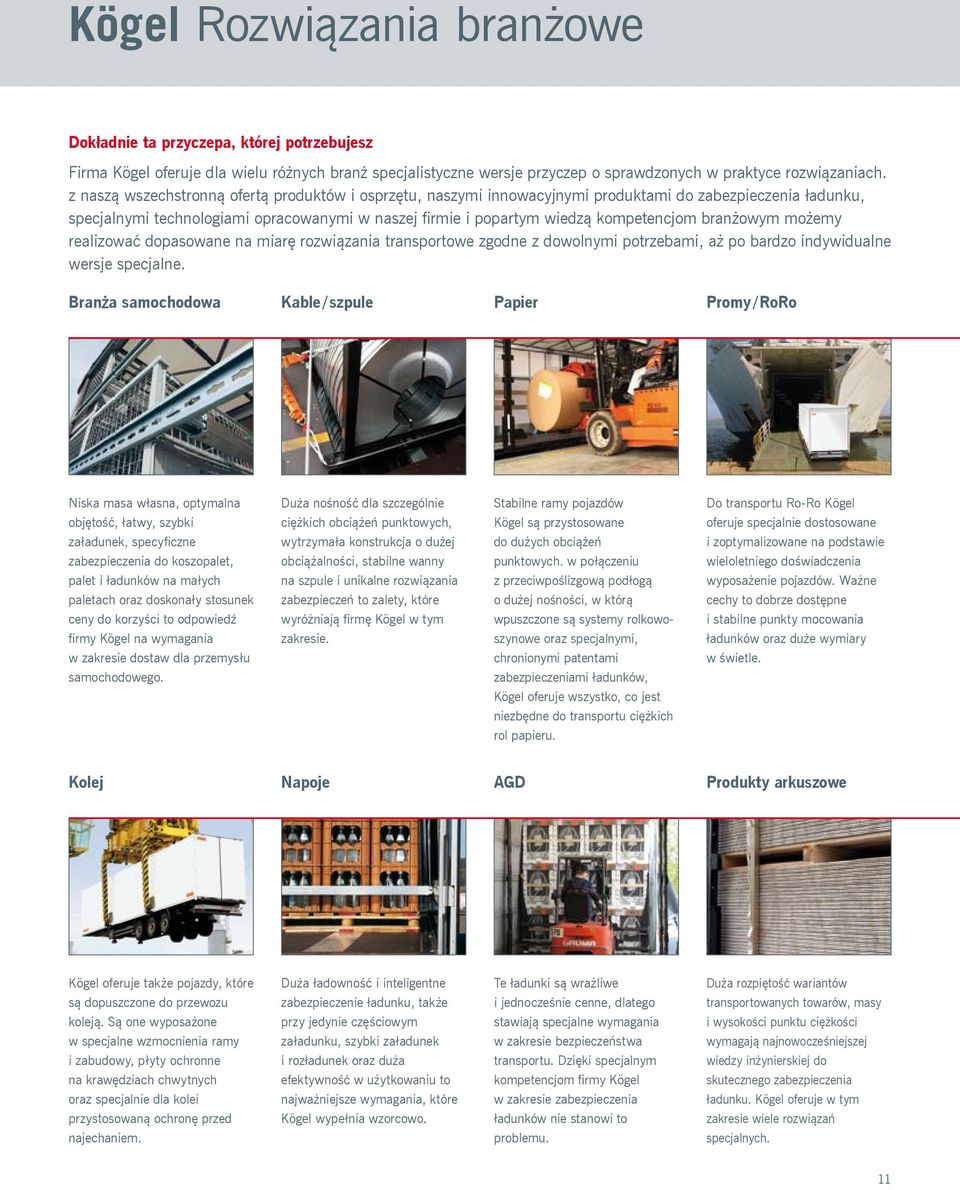

11 Kögel Rozwiązania branżowe Dokładnie ta przyczepa, której potrzebujesz Firma Kögel oferuje dla wielu różnych branż specjalistyczne wersje przyczep o sprawdzonych w praktyce rozwiązaniach. z naszą wszechstronną ofertą produktów i osprzętu, naszymi innowacyjnymi produktami do zabezpieczenia ładunku, specjalnymi technologiami opracowanymi w naszej firmie i popartym wiedzą kompetencjom branżowym możemy realizować dopasowane na miarę rozwiązania transportowe zgodne z dowolnymi potrzebami, aż po bardzo indywidualne wersje specjalne. Branża samochodowa Kable / szpule Papier Promy / RoRo Niska masa własna, optymalna objętość, łatwy, szybki załadunek, specyfi czne zabezpieczenia do koszopalet, palet i ładunków na małych paletach oraz doskonały stosunek ceny do korzyści to odpowiedź firmy Kögel na wymagania w zakresie dostaw dla przemysłu samochodowego. Duża nośność dla szczególnie ciężkich obciążeń punktowych, wytrzymała konstrukcja o dużej obciążalności, stabilne wanny na szpule i unikalne rozwiązania zabezpieczeń to zalety, które wyróżniają firmę Kögel w tym zakresie. Stabilne ramy pojazdów Kögel są przystosowane do dużych obciążeń punktowych. w połączeniu z przeciwpoślizgową podłogą o dużej nośności, w którą wpuszczone są systemy rolkowoszynowe oraz specjalnymi, chronionymi patentami zabezpieczeniami ładunków, Kögel oferuje wszystko, co jest niezbędne do transportu ciężkich rol papieru. Do transportu Ro-Ro Kögel oferuje specjalnie dostosowane i zoptymalizowane na podstawie wieloletniego doświadczenia wyposażenie pojazdów. Ważne cechy to dobrze dostępne i stabilne punkty mocowania ładunków oraz duże wymiary w świetle. Kolej Napoje AGD Produkty arkuszowe Kögel oferuje także pojazdy, które są dopuszczone do przewozu koleją. Są one wyposażone w specjalne wzmocnienia ramy i zabudowy, płyty ochronne na krawędziach chwytnych oraz specjalnie dla kolei przystosowaną ochronę przed najechaniem. Duża ładowność i inteligentne zabezpieczenie ładunku, także przy jedynie częściowym załadunku, szybki załadunek i rozładunek oraz duża efektywność w użytkowaniu to najważniejsze wymagania, które Kögel wypełnia wzorcowo. Te ładunki są wrażliwe i jednocześnie cenne, dlatego stawiają specjalne wymagania w zakresie bezpieczeństwa transportu. Dzięki specjalnym kompetencjom firmy Kögel w zakresie zabezpieczenia ładunków nie stanowi to problemu. Duża rozpiętość wariantów transportowanych towarów, masy i wysokości punktu ciężkości wymagają najnowocześniejszej wiedzy inżynierskiej do skutecznego zabezpieczenia ładunku. Kögel oferuje w tym zakresie wiele rozwiązań specjalnych. 11

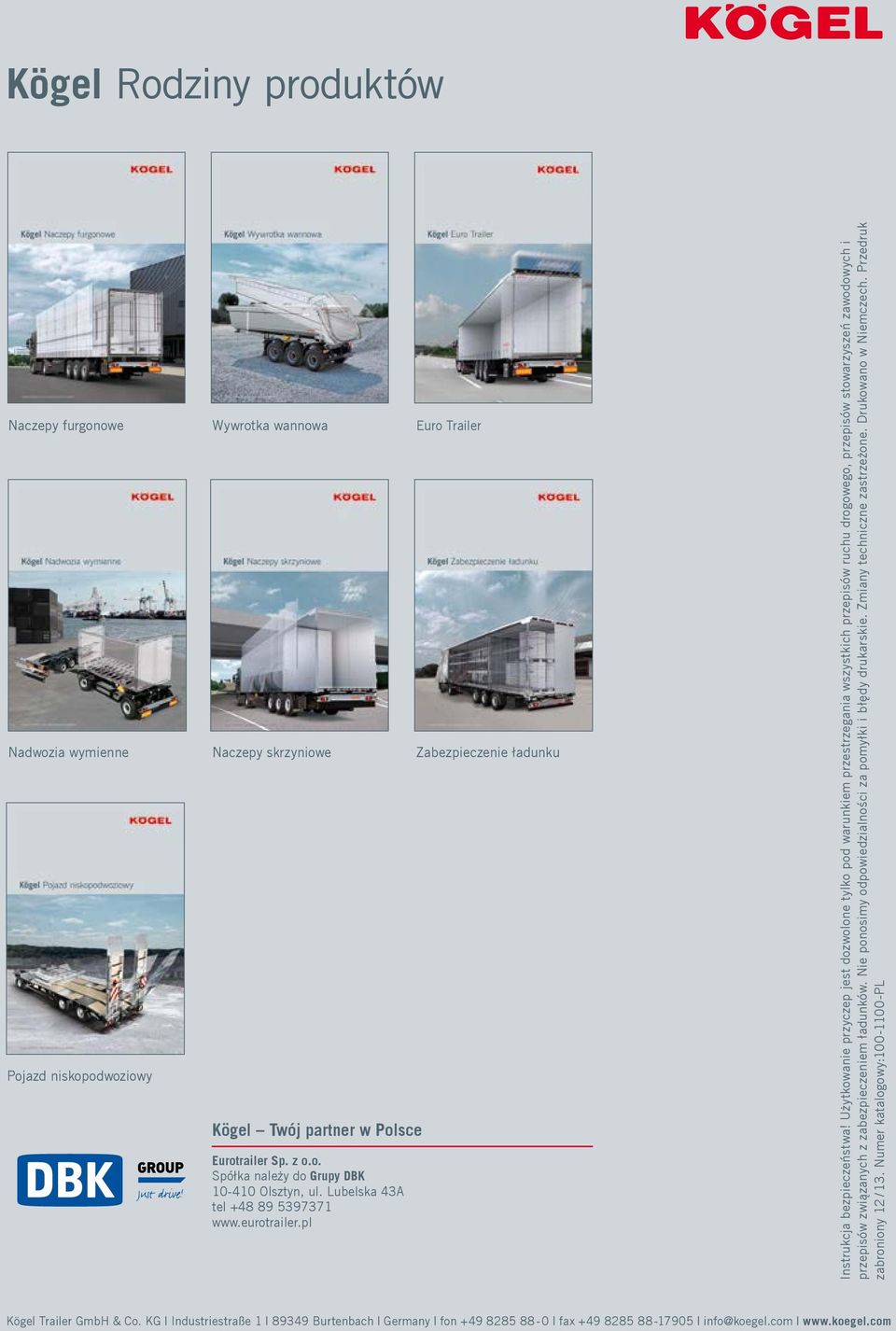

12 Kögel Rodziny produktów Naczepy furgonowe Wywrotka wannowa Euro Trailer Nadwozia wymienne Naczepy skrzyniowe Zabezpieczenie ładunku Pojazd niskopodwoziowy Kögel Twój partner w Polsce Eurotrailer Sp. z o.o. Spółka należy do Grupy DBK Olsztyn, ul. Lubelska 43A tel Instrukcja bezpieczeństwa! Użytkowanie przyczep jest dozwolone tylko pod warunkiem przestrzegania wszystkich przepisów ruchu drogowego, przepisów stowarzyszeń zawodowych i przepisów związanych z zabezpieczeniem ładunków. Nie ponosimy odpowiedzialności za pomyłki i błędy drukarskie. Zmiany techniczne zastrzeżone. Drukowano w Niemczech. Przedruk zabroniony 12 / 13. Numer katalogowy: pl Kögel Trailer GmbH & Co. KG Industriestraße Burtenbach Germany fon fax info@koegel.com
