1 OSPRZĘT SPAWALNICZY POMET

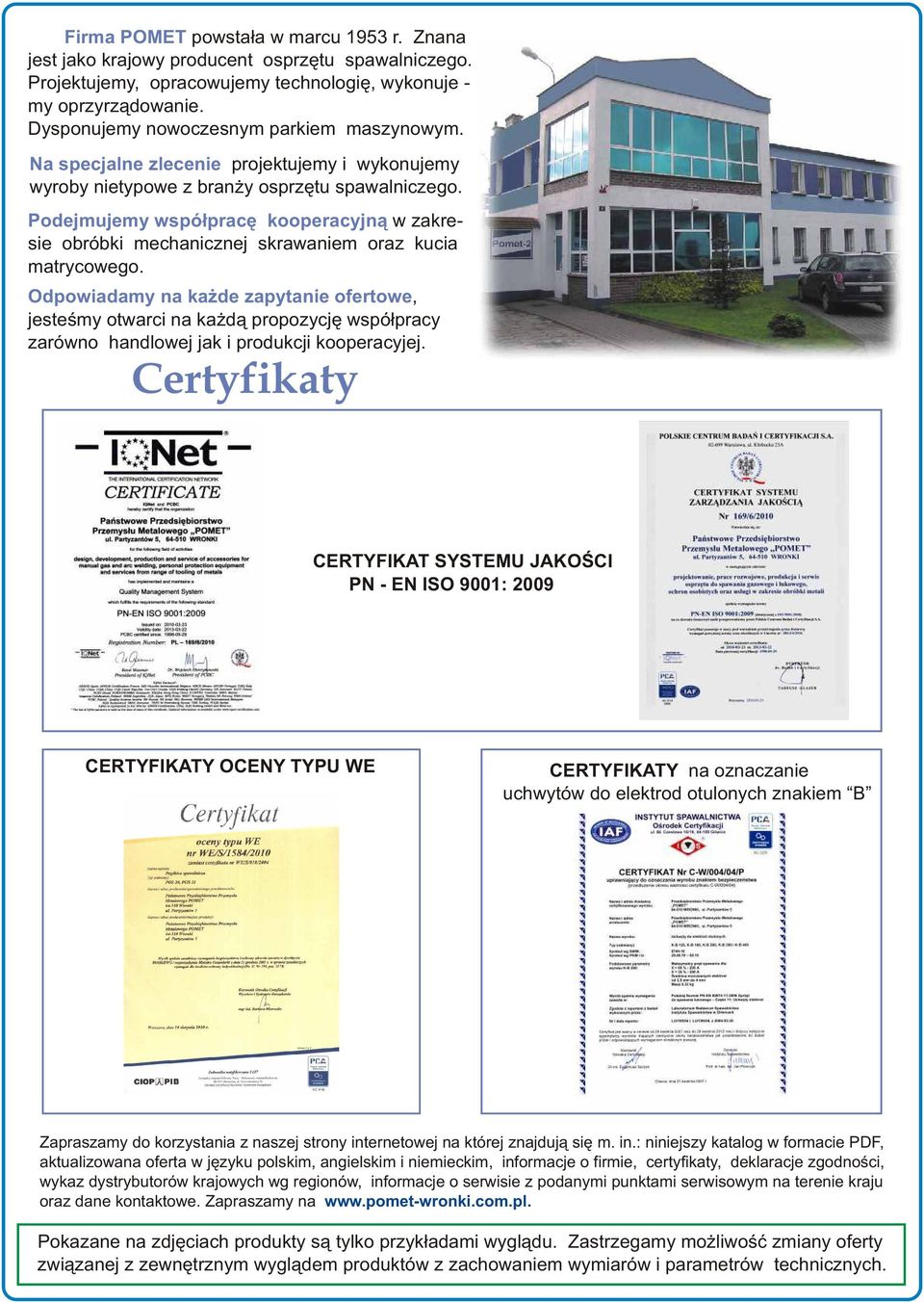

2 Firma POMET powstała w marcu 9 r. Znana jest jako krajowy producent osprzętu spawalniczego. Projektujemy, opracowujemy technologię, wykonuje - my oprzyrządowanie. Dysponujemy nowoczesnym parkiem maszynowym. Na specjalne zlecenie projektujemy i wykonujemy wyroby nietypowe z branży osprzętu spawalniczego. Podejmujemy współpracę kooperacyjną w zakresie obróbki mechanicznej skrawaniem oraz kucia matrycowego. Odpowiadamy na każde zapytanie ofertowe, jesteśmy otwarci na każdą propozycję współpracy zarówno handlowej jak i produkcji kooperacyjej. Certyfikaty CERTYFIKAT SYSTEMU JAKOŚCI PN - EN ISO 900: 009 CERTYFIKATY OCENY TYPU WE CERTYFIKATY na oznaczanie uchwytów do elektrod otulonych znakiem B Zapraszamy do korzystania z naszej strony internetowej na której znajdują się m. in.: niniejszy katalog w formacie PDF, aktualizowana oferta w języku polskim, angielskim i niemieckim, informacje o firmie, certyfikaty, deklaracje zgodności, wykaz dystrybutorów krajowych wg regionów, informacje o serwisie z podanymi punktami serwisowym na terenie kraju oraz dane kontaktowe. Zapraszamy na Pokazane na zdjęciach produkty są tylko przykładami wyglądu. Zastrzegamy możliwość zmiany oferty związanej z zewnętrznym wyglądem produktów z zachowaniem wymiarów i parametrów technicznych.

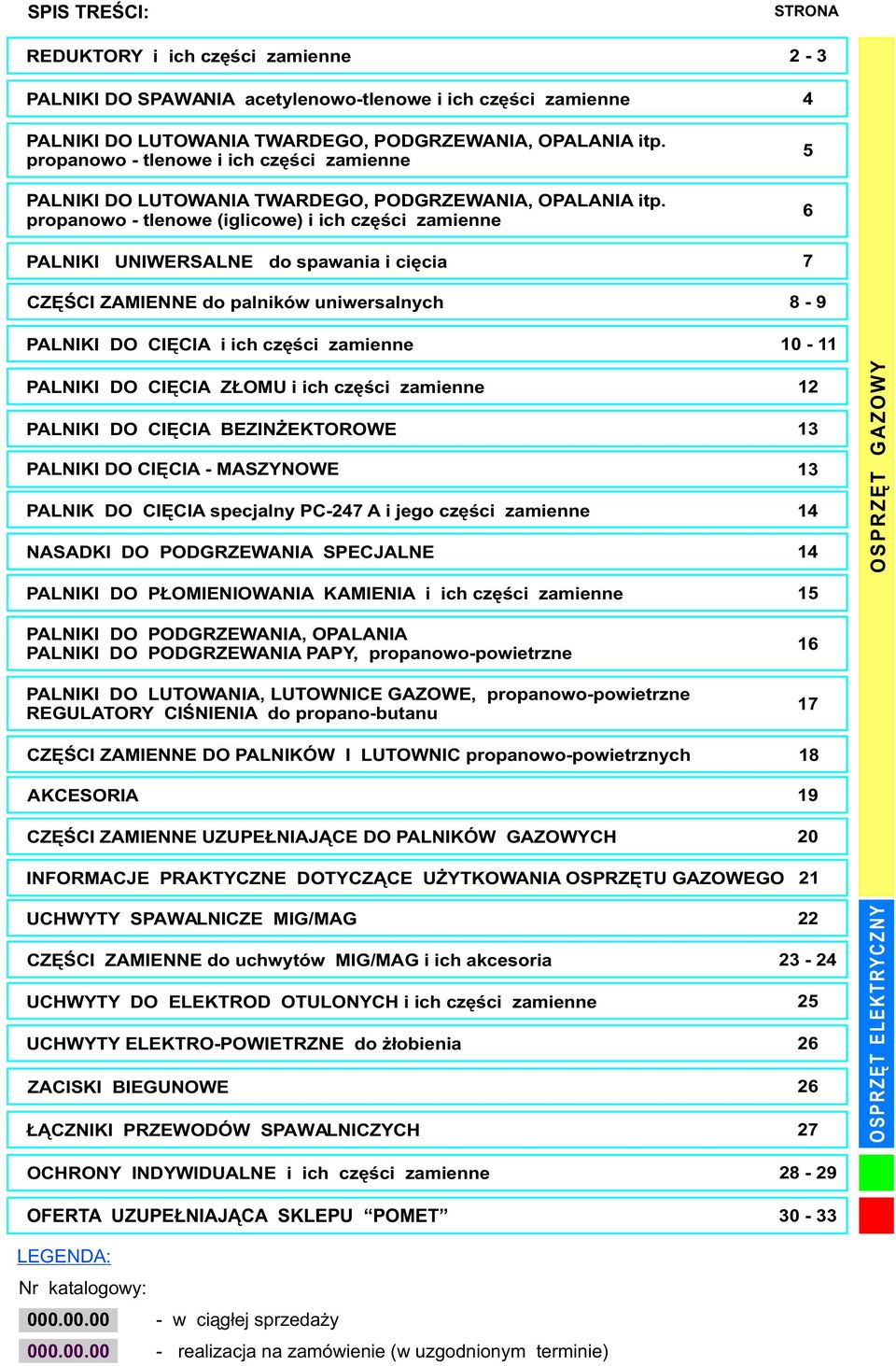

3 SPIS TREŚCI: STRONA REDUKTORY i ich części zamienne - PALNIKI DO SPAWANIA acetylenowo-tlenowe i ich części zamienne PALNIKI DO LUTOWANIA TWARDEGO, PODGRZEWANIA, OPALANIA itp. propanowo - tlenowe i ich części zamienne PALNIKI DO LUTOWANIA TWARDEGO, PODGRZEWANIA, OPALANIA itp. propanowo - tlenowe (iglicowe) i ich części zamienne PALNIKI UNIWERSALNE do spawania i cięcia CZĘŚCI ZAMIENNE do palników uniwersalnych PALNIKI DO CIĘCIA i ich części zamienne PALNIKI DO CIĘCIA ZŁOMU i ich części zamienne PALNIKI DO CIĘCIA BEZINŻEKTOROWE PALNIKI DO CIĘCIA - MASZYNOWE PALNIK DO CIĘCIA specjalny PC-7 A i jego części zamienne NASADKI DO PODGRZEWANIA SPECJALNE OSPRZĘT GAZOWY PALNIKI DO PŁOMIENIOWANIA KAMIENIA i ich części zamienne PALNIKI DO PODGRZEWANIA, OPALANIA PALNIKI DO PODGRZEWANIA PAPY, propanowo-powietrzne PALNIKI DO LUTOWANIA, LUTOWNICE GAZOWE, propanowo-powietrzne REGULATORY CIŚNIENIA do propano-butanu CZĘŚCI ZAMIENNE DO PALNIKÓW I LUTOWNIC propanowo-powietrznych AKCESORIA CZĘŚCI ZAMIENNE UZUPEŁNIAJĄCE DO PALNIKÓW GAZOWYCH INFORMACJE PRAKTYCZNE DOTYCZĄCE UŻYTKOWANIA OSPRZĘTU GAZOWEGO UCHWYTY SPAWALNICZE MIG/MAG CZĘŚCI ZAMIENNE do uchwytów MIG/MAG i ich akcesoria UCHWYTY DO ELEKTROD OTULONYCH i ich części zamienne UCHWYTY ELEKTRO-POWIETRZNE do żłobienia ZACISKI BIEGUNOWE ŁĄCZNIKI PRZEWODÓW SPAWALNICZYCH OCHRONY INDYWIDUALNE i ich części zamienne OFERTA UZUPEŁNIAJĄCA SKLEPU POMET LEGENDA: : w ciągłej sprzedaży realizacja na zamówienie (w uzgodnionym terminie) OSPRZĘT ELEKTRYCZNY

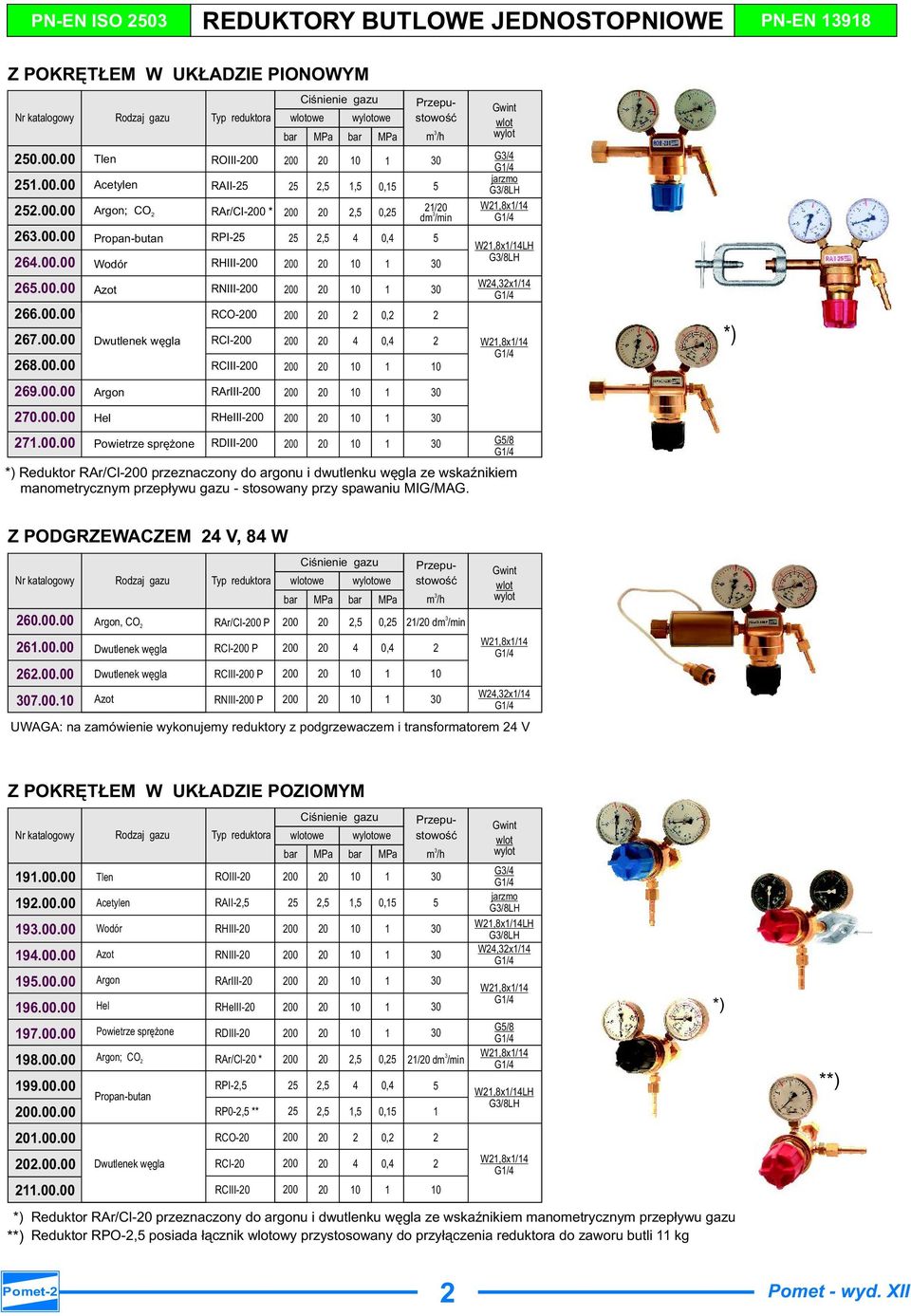

4 REDUKTORY BUTLOWE JEDNOSTOPNIOWE PN-EN ISO 0 PN-EN 98 Z POKRĘTŁEM W UKŁADZIE PIONOWYM Tlen Acetylen Argon; CO Propan-butan Wodór Azot Dwutlenek węgla Argon Hel Powietrze sprężone ROIII-00 RAII- RAr/CI-00 * RPI- RHIII-00 RNIII-00 RCO-00 RCI-00 RCIII-00 RArIII-00 RHeIII-00 RDIII-00 *) Reduktor RAr/Cl-00 przeznaczony do argonu i dwutlenku węgla ze wskaźnikiem manometrycznym przepływu gazu - stosowany przy spawaniu MIG/MAG Ciśnienie gazu Rodzaj gazu Typ reduktora wlotowe wylotowe bar MPa 0, 0, bar 0,, MPa 0, 0, 0, 0, 0, m /h 0 /0 dm /min Gwint wlot wylot G/ G/ jarzmo G/8LH W,8x/ G/ W,8x/LH G/8LH W,x/ G/ W,8x/ G/ G/8 G/ *) Z PODGRZEWACZEM V, 8 W Argon, CO Dwutlenek węgla Dwutlenek węgla Azot RAr/CI-00 P 00 RCI-00 P RCIII-00 P RNIII-00 P UWAGA: na zamówienie wykonujemy reduktory z podgrzewaczem i transformatorem V Ciśnienie gazu Rodzaj gazu Typ reduktora wlotowe wylotowe bar MPa bar, 0 0 MPa 0, 0, m /h /0 dm /min 0 0 Gwint wlot wylot W,8x/ G/ W,x/ G/ Z POKRĘTŁEM W UKŁADZIE POZIOMYM Tlen Acetylen Wodór Azot Argon Hel Powietrze sprężone Argon; CO Propan-butan Dwutlenek węgla ROIII-0 RAII-, RHIII-0 RNIII-0 RArIII-0 RHeIII-0 RDIII-0 RAr/Cl-0 * RPI-, RP0-, ** RCO-0 RCI-0 RCIII Ciśnienie gazu Rodzaj gazu Typ reduktora wlotowe wylotowe bar MPa 0, ,, bar 0, ,, 0 G/ G/ jarzmo G/8LH W,8x/LH G/8LH W,x/ G/ W,8x/ G/ G/8 G/ W,8x/ G/ W,8x/LH G/8LH W,8x/ G/ **) Reduktor RAr/Cl-0 przeznaczony do argonu i dwutlenku węgla ze wskaźnikiem manometrycznym przepływu gazu **) Reduktor RPO-, posiada łącznik wlotowy przystosowany do przyłączenia reduktora do zaworu butli kg MPa 0, 0, 0, 0, 0, 0, Przepustowość Przepustowość Przepustowość m /h /0 dm /min 0 Gwint wlot wylot **) **) Pomet- Pomet - wyd. XII

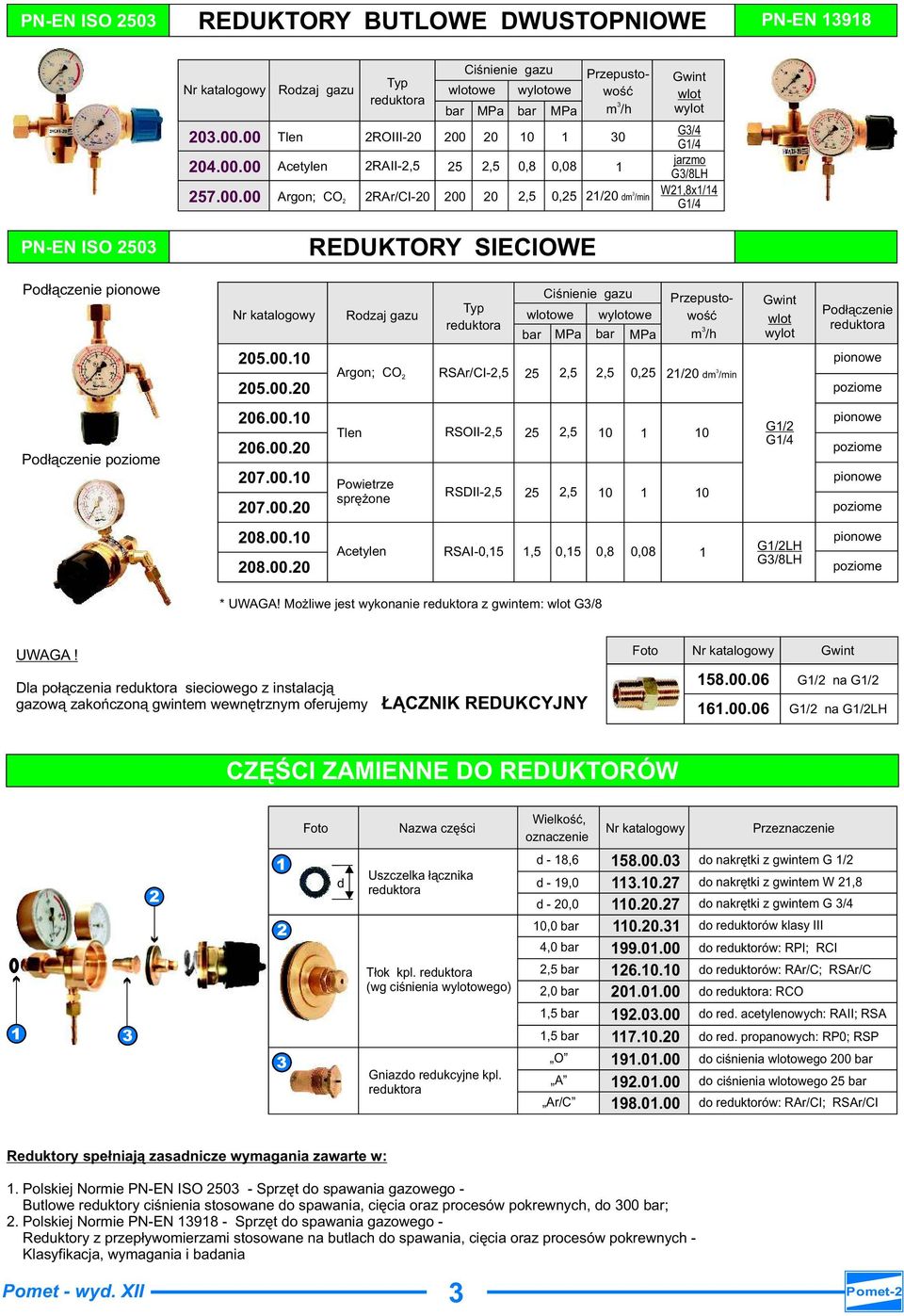

5 PN-EN ISO 0 REDUKTORY BUTLOWE DWUSTOPNIOWE PN-EN Rodzaj gazu Tlen Acetylen Argon; CO Typ reduktora ROIII-0 RAII-, RAr/CI-0 Ciśnienie gazu wlotowe wylotowe bar MPa bar MPa , 0 0 0,8, 0,08 0, Przepustowość m /h 0 /0 dm /min Gwint wlot wylot G/ G/ jarzmo G/8LH W,8x/ G/ PN-EN ISO 0 REDUKTORY SIECIOWE Podłączenie pionowe Rodzaj gazu Argon; CO Typ reduktora RSAr/CI-, Ciśnienie gazu wlotowe wylotowe bar MPa bar MPa,, 0, Przepustowość m /h /0 dm /min Gwint wlot wylot Podłączenie reduktora pionowe poziome Podłączenie poziome Tlen Powietrze sprężone RSOII-, RSDII-,,, G/ G/ pionowe poziome pionowe poziome Acetylen RSAI-0,, 0, 0,8 0,08 G/LH G/8LH pionowe poziome * UWAGA! Możliwe jest wykonanie reduktora z gwintem: wlot G/8 UWAGA! Foto Gwint Dla połączenia reduktora sieciowego z instalacją gazową zakończoną gwintem wewnętrznym oferujemy ŁĄCZNIK REDUKCYJNY G/ na G/ G/ na G/LH CZĘŚCI ZAMIENNE DO REDUKTORÓW Foto d Uszczelka łącznika reduktora Tłok kpl. reduktora (wg ciśnienia wylotowego) Gniazdo redukcyjne kpl. reduktora Wielkość, oznaczenie Przeznaczenie d - 8, do nakrętki z gwintem G / d - 9,0.0.7 do nakrętki z gwintem W,8 d - 0, do nakrętki z gwintem G / 0,0 bar 0.0. do reduktorów klasy III,0 bar do reduktorów: RPI; RCI, bar do reduktorów: RAr/C; RSAr/C,0 bar do reduktora: RCO, bar do red. acetylenowych: RAII; RSA, bar do red. propanowych: RP0; RSP O do ciśnienia wlotowego 00 bar A do ciśnienia wlotowego bar Ar/C do reduktorów: RAr/CI; RSAr/CI Reduktory spełniają zasadnicze wymagania zawarte w:. Polskiej Normie PN-EN ISO 0 - Sprzęt do spawania gazowego - Butlowe reduktory ciśnienia stosowane do spawania, cięcia oraz procesów pokrewnych, do 00 bar;. Polskiej Normie PN-EN 98 - Sprzęt do spawania gazowego - Reduktory z przepływomierzami stosowane na butlach do spawania, cięcia oraz procesów pokrewnych - Klasyfikacja, wymagania i badania Pomet - wyd. XII Pomet-

6 PN-EN ISO 7 PALNIKI DO SPAWANIA ACETYLENOWO - TLENOWE PS - A PS - A PS - A PS - A Typ palnika KOMPAKT KOMPAKT Rodzaj opakowania kaseta metalowa pudło tekturowe Skład kompletu - rękojeść, - 6 nasadek NDS-A (nr 6) - klucz, - kpl. przetyczek, - kpl. uszczelek, Zakres grubości spawania - 0, 6, mm. Chcąc zmienić zakres spawania należy założyć do rękojeści inną nasadkę z dyszą PS -0 A PS -0 A Typ palnika KOMPAKT - iglicowy KOMPAKT - iglicowy Rodzaj opakowania kaseta metalowa pudło tekturowe Skład kompletu - rękojeść, - nasadka - dysz NDS-A (nr 0 ), - kpl. przetyczek, - kpl. uszczelek, Zakres grubości spawania - 0, 6, mm. Chcąc zmienić zakres spawania należy założyć do nasadki inną dyszę. CZĘŚCI ZAMIENNE PALNIKÓW DO SPAWANIA Rękojeść z nakrętką Rękojeść KOMPAKT z nakrętką Rękojeść KOMPAKT z nakrętką, ze stałymi końcówkami do węża Rękojeść PS-0 KOMPAKT (iglicowa) Nasadka do spawania NDS nr 0 A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr 6 A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Końcówka nasadki giętkiej NGS nr A Końcówka nasadki giętkiej NGS nr A Końcówka nasadki giętkiej NGS nr A Końcówka nasadki giętkiej NGS nr A Końcówka nasadki giętkiej NGS nr A Nasadka palnika iglicowego Dysza NDS nr 0 A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr 6 A Dotyczy PS - 0A lub F KOMPAKT - iglicowy PD - 0F KOMPAKT - iglicowy Nasadka palnika PS - 0 A wszystkich palników / i PG - P wszystkich palników KOMPAKT / i PG - P PS - A PU - A PS - A KOMPAKT PU - A KOMPAKT PS - 0 A; PS - 0 F Nasadka NDS nr 0 A Nasadka NDS nr A Nasadka NDS nr A Nasadka NDS nr A Nasadka NDS nr A Nasadka NDS nr A Nasadka NDS nr 6 A Zakres grubości 0, 0,8 0,8,0,0,,,,,0,0 6, 6, 0,0 0,8,0,0,,,,,0,0 6, 0,8,0,0,,,,,0,0 6, 0, 0,8 0,8,0,0,,,,,0,0 6, 6, 0, Pomet- Pomet - wyd. XII

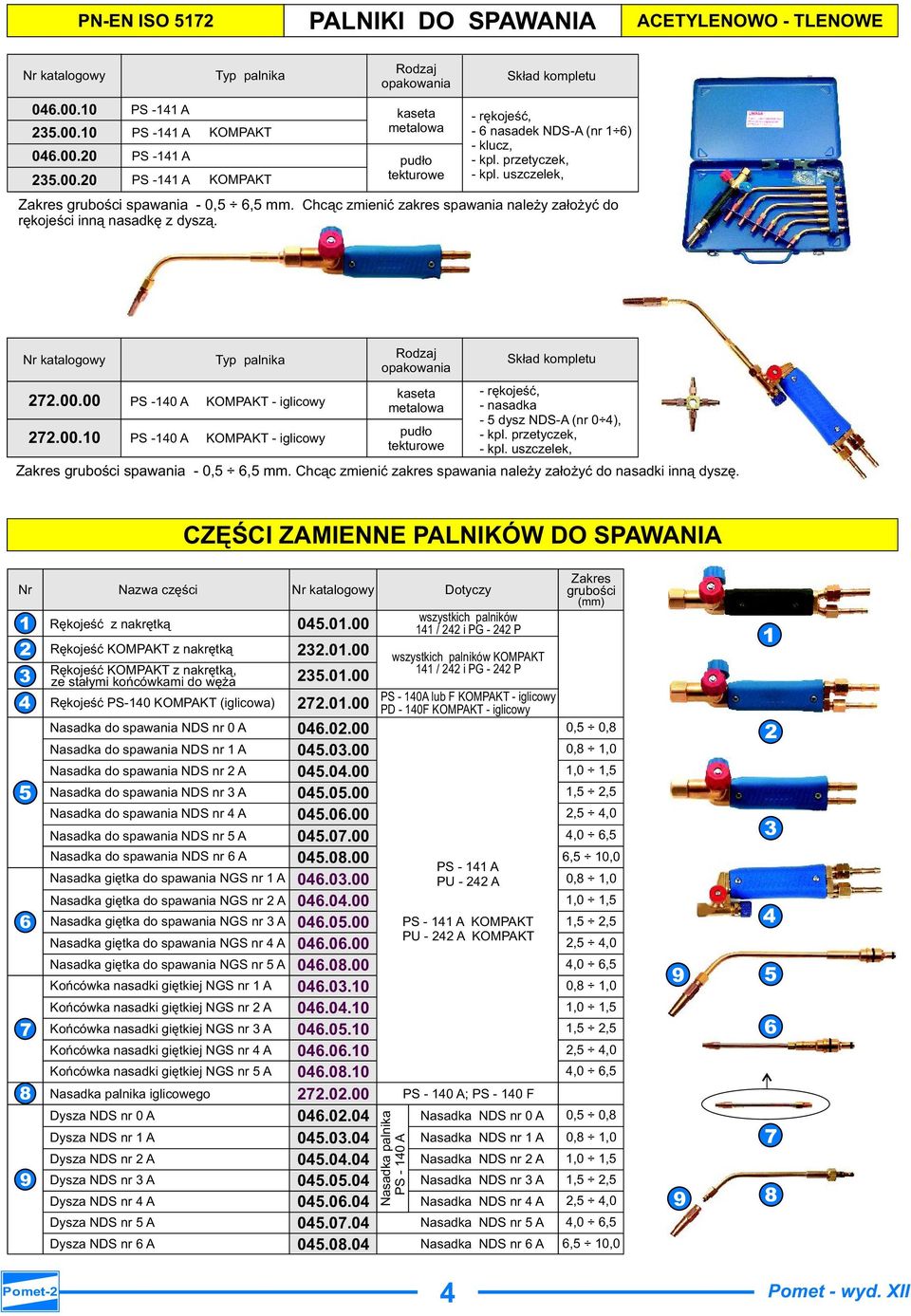

7 PN-EN ISO 7 PALNIKI DO LUTOWANIA TWARDEGO, PODGRZEWANIA, OPALANIA PROPANOWO - TLENOWE Palniki do lutowania twardego i podgrzewania typu PS Typ palnika PS - F PS - F KOMPAKT PS - F PS - F KOMPAKT Rodza opakowania kaseta metalowa pudło tekturowe Zastosowanie do lutowania twardego, spawania metali kolorowych, podgrzewania, opalania, topienia, itp. Skład kompletu rękojeść, 6 nasadek NDS, klucz, kpl. przetyczek, kpl. uszczelek, UWAGA! palników propanowo-tlenowych nie należy stosować do spawania stali. Palniki do podgrzewania typu PG Typ palnika Rodzaj opakowania PG - P pudło PG - P KOMPAKT tekturowe Zastosowanie do podgrzewania z dyszą wielootworkową Skład kompletu rękojeść, nasadki NDP, kpl. przetyczek, klucz kpl. uszczelek, CZĘŚCI PALNIKÓW DO LUTOWANIA, PODGRZEWANIA Rękojeść Rękojeść z nakrętką Rękojeść KOMPAKT z nakrętką NDP nr 6 P - z dyszą wielootworkową NDP nr 7 P - z dyszą wielootworkową katalogowy NDP nr 8 P - z dyszą wielootworkową NDP nr 6 P - z dyszą jednootworkową NDP nr 7 P - z dyszą jednootworkową NDP nr 8 P - z dyszą jednootworkową NDS nr 0 F do lutow. tward. i podgrzew NDS nr F do lutow. tward. i podgrzew NDS nr F do lutow. tward. i podgrzew NDS nr F do lutow. tward. i podgrzew NDS nr F do lutow. tward. i podgrzew NDS nr F do lutow. tward. i podgrzew Dysza wielootworkowa nr 6 P Dysza wielootworkowa nr 7 P Dysza wielootworkowa nr 8 P Dysza jednootworkowa nr 6 P Dysza jednootworkowa nr 7 P Dysza jednootworkowa nr 8 P Dysza NDS nr 0 F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dotyczy palnika / i PG - P palników KOMPAKT / i PG - P PG - P PG - P KOMPAKT PS - F PU - F PS - F KOMPAKT PU - F KOMPAKT NDP nr 6 P NDP nr 7 P NDP nr 8 P NDP nr 6 P NDP nr 7 P NDP nr 8 P NDS nr O F NDS nr F NDS nr F NDS nr F NDS nr F NDS nr F Zakres grubości do do do do Rękojeść KOMPAKT Nasadki do podgrzewania: 6 7 z dyszą wielootworkową z dyszą jednootworkową Nasadki do lutowania twardego i podgrzewania : 8 z dyszą jednootworkową Pomet - wyd. XII Pomet-

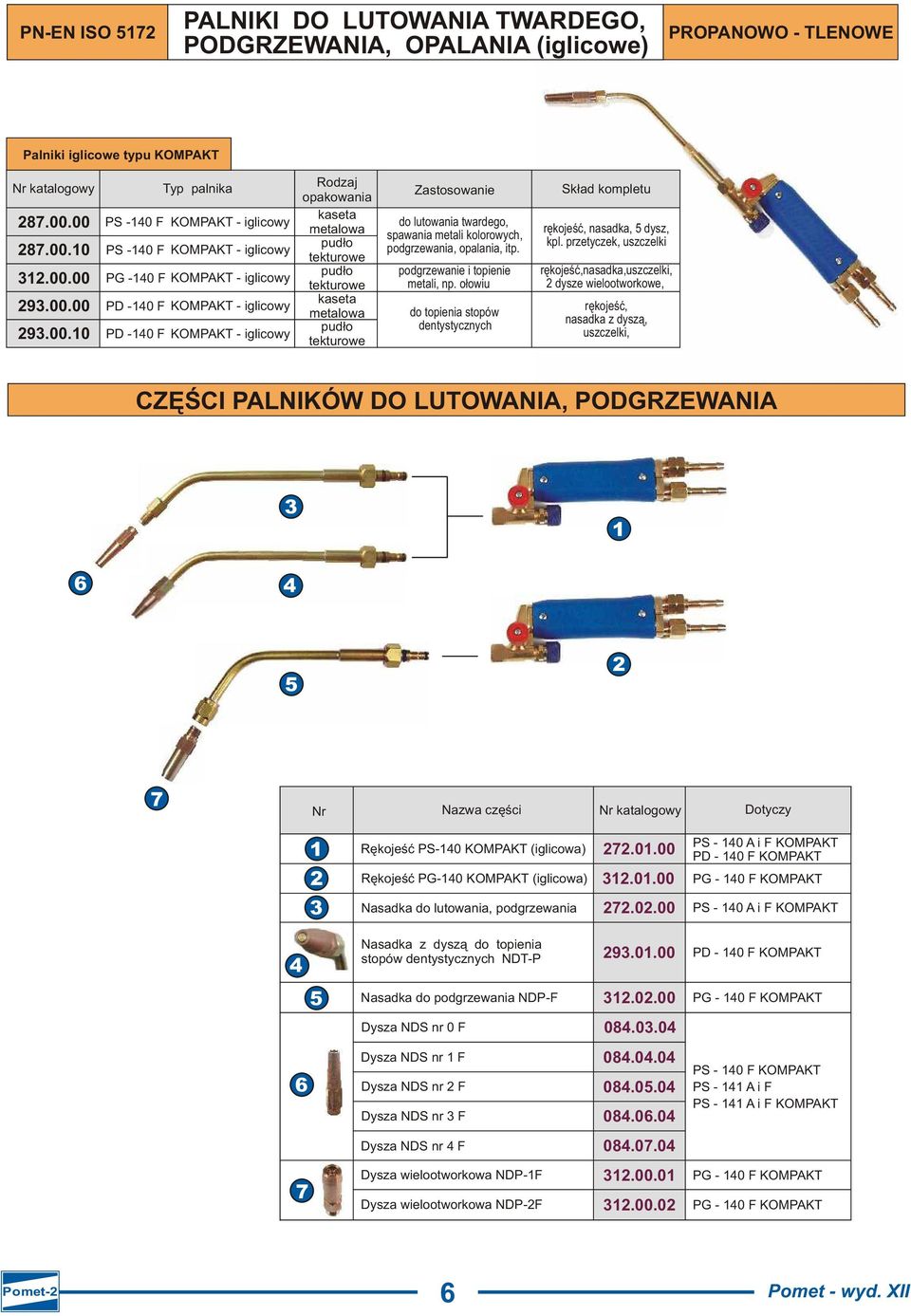

8 PN-EN ISO 7 PALNIKI DO LUTOWANIA TWARDEGO, PODGRZEWANIA, OPALANIA (iglicowe) PROPANOWO - TLENOWE Palniki iglicowe typu KOMPAKT Typ palnika PS -0 F KOMPAKT - iglicowy PS -0 F KOMPAKT - iglicowy PG -0 F KOMPAKT - iglicowy PD -0 F KOMPAKT - iglicowy PD -0 F KOMPAKT - iglicowy Rodzaj opakowania kaseta metalowa pudło tekturowe pudło tekturowe kaseta metalowa pudło tekturowe Zastosowanie do lutowania twardego, spawania metali kolorowych, podgrzewania, opalania, itp. podgrzewanie i topienie metali, np. ołowiu do topienia stopów dentystycznych Skład kompletu rękojeść, nasadka, dysz, kpl. przetyczek, uszczelki rękojeść,nasadka, uszczelki, dysze wielootworkowe, rękojeść, nasadka z dyszą, uszczelki, CZĘŚCI PALNIKÓW DO LUTOWANIA, PODGRZEWANIA 6 7 Dotyczy Rękojeść PS-0 KOMPAKT (iglicowa) Rękojeść PG-0 KOMPAKT (iglicowa) Nasadka do lutowania, podgrzewania PS - 0 A i F KOMPAKT PD - 0 F KOMPAKT PG - 0 F KOMPAKT PS - 0 A i F KOMPAKT Nasadka z dyszą do topienia stopów dentystycznych NDT-P PD - 0 F KOMPAKT Nasadka do podgrzewania NDP-F.0.00 PG - 0 F KOMPAKT Dysza NDS nr 0 F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F PS - 0 F KOMPAKT PS - A i F PS - A i F KOMPAKT Dysza NDS nr F Dysza wielootworkowa NDP-F Dysza wielootworkowa NDP-F PG - 0 F KOMPAKT PG - 0 F KOMPAKT Pomet- 6 Pomet - wyd. XII

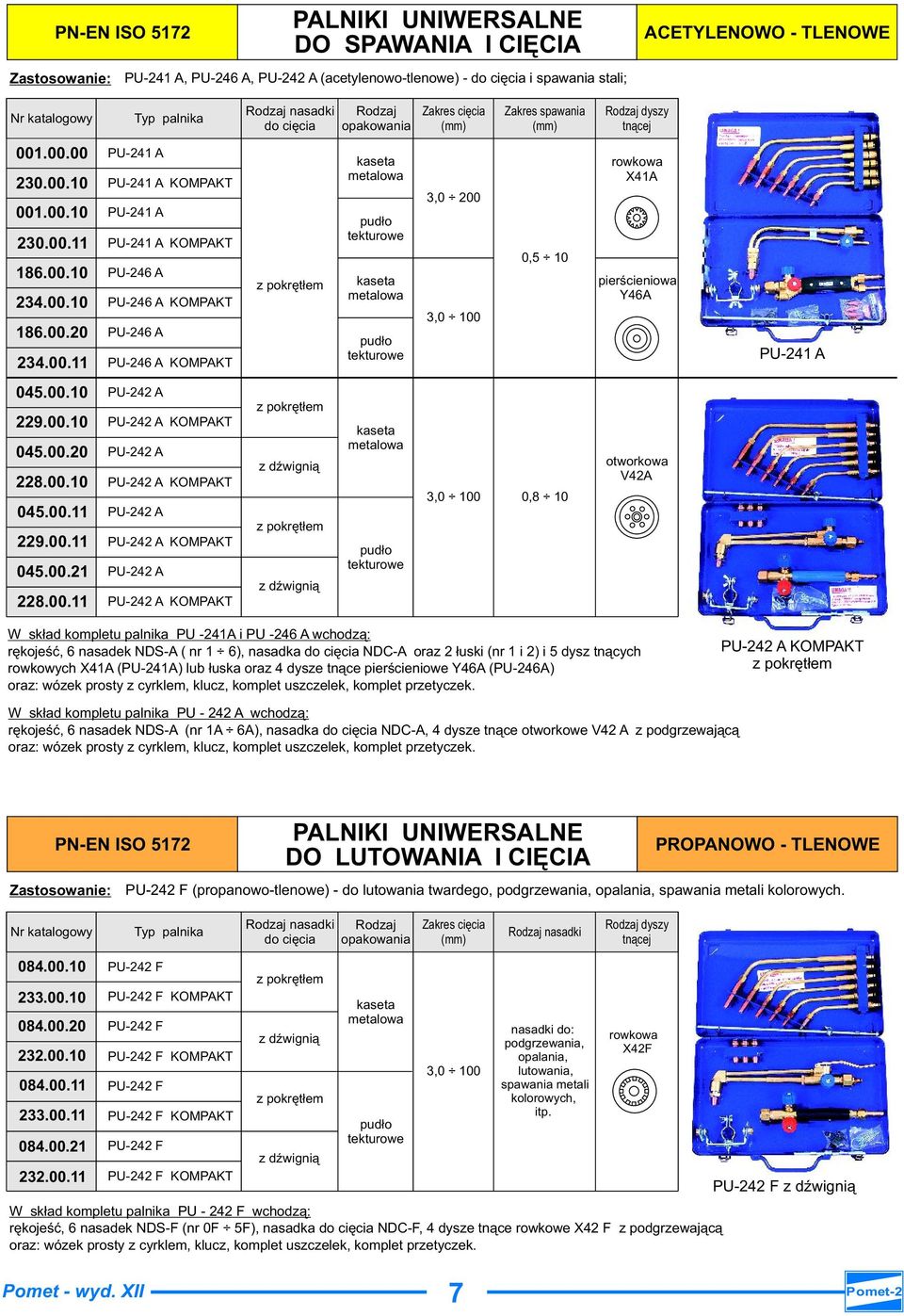

9 PN-EN ISO 7 PALNIKI UNIWERSALNE DO SPAWANIA I CIĘCIA ACETYLENOWO - TLENOWE Zastosowanie: PU- A, PU-6 A, PU- A (acetylenowo-tlenowe) - do cięcia i spawania stali; Typ palnika Rodzaj nasadki Rodzaj do cięcia opakowania Zakres cięcia Zakres spawania Rodzaj dyszy tnącej PU- A PU- A KOMPAKT PU- A PU- A KOMPAKT PU-6 A PU-6 A KOMPAKT PU-6 A PU-6 A KOMPAKT z pokrętłem kaseta metalowa pudło tekturowe kaseta metalowa pudło tekturowe,0 00,0 00 0, 0 rowkowa XA pierścieniowa Y6A PU- A PU- A PU- A KOMPAKT PU- A PU- A KOMPAKT PU- A PU- A KOMPAKT PU- A PU- A KOMPAKT z pokrętłem z dźwignią z pokrętłem z dźwignią kaseta metalowa pudło tekturowe,0 00 0,8 0 otworkowa VA W skład kompletu palnika PU -A i PU -6 A wchodzą: rękojeść, 6 nasadek NDS-A ( nr 6), nasadka do cięcia NDC-A oraz łuski (nr i ) i dysz tnących rowkowych XA (PU-A) lub łuska oraz dysze tnące pierścieniowe Y6A (PU-6A) oraz: wózek prosty z cyrklem, klucz, komplet uszczelek, komplet przetyczek. PU- A KOMPAKT z pokrętłem W skład kompletu palnika PU - A wchodzą: rękojeść, 6 nasadek NDS-A (nr A 6A), nasadka do cięcia NDC-A, dysze tnące otworkowe V A z podgrzewającą oraz: wózek prosty z cyrklem, klucz, komplet uszczelek, komplet przetyczek. PN-EN ISO 7 Zastosowanie: PALNIKI UNIWERSALNE DO LUTOWANIA I CIĘCIA nasadki do: podgrzewania, opalania, lutowania, spawania metali kolorowych, itp. rowkowa XF W skład kompletu palnika PU - F wchodzą: rękojeść, 6 nasadek NDS-F (nr 0F F), nasadka do cięcia NDC-F, dysze tnące rowkowe X F z podgrzewającą oraz: wózek prosty z cyrklem, klucz, komplet uszczelek, komplet przetyczek. PROPANOWO - TLENOWE PU- F (propanowo-tlenowe) - do lutowania twardego, podgrzewania, opalania, spawania metali kolorowych. Typ palnika PU- F PU- F KOMPAKT PU- F PU- F KOMPAKT PU- F PU- F KOMPAKT PU- F PU- F KOMPAKT Rodzaj nasadki Rodzaj do cięcia opakowania z pokrętłem z dźwignią z pokrętłem z dźwignią kaseta metalowa pudło tekturowe Zakres cięcia,0 00 Rodzaj nasadki Rodzaj dyszy tnącej PU- F z dźwignią Pomet - wyd. XII 7 Pomet-

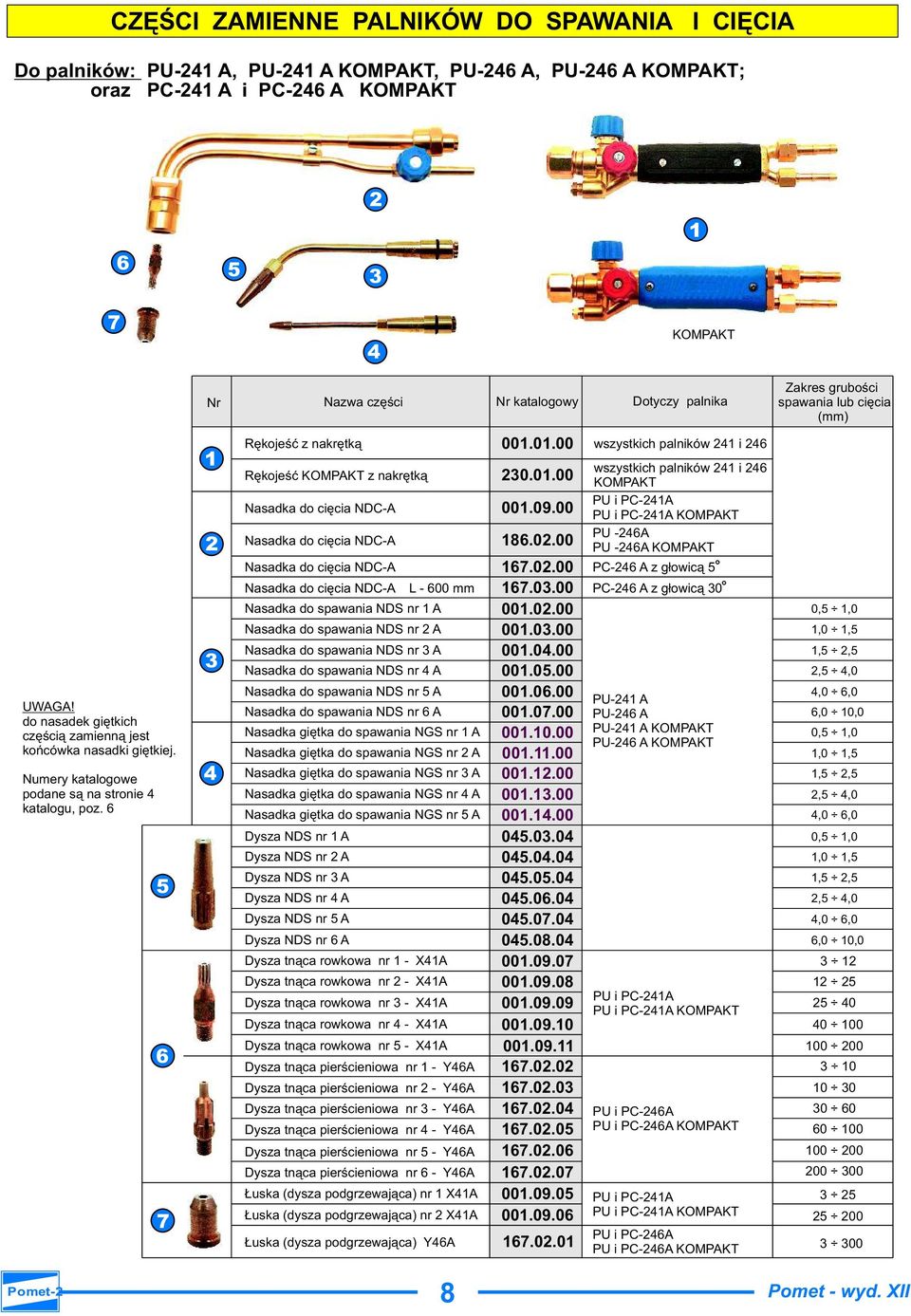

10 CZĘŚCI ZAMIENNE PALNIKÓW DO SPAWANIA I CIĘCIA Do palników: PU- A, PU- A KOMPAKT, PU-6 A, PU-6 A KOMPAKT; oraz PC- A i PC-6 A KOMPAKT 6 7 KOMPAKT Dotyczy palnika Zakres grubości spawania lub cięcia UWAGA! do nasadek giętkich częścią zamienną jest końcówka nasadki giętkiej. Numery katalogowe podane są na stronie katalogu, poz Rękojeść z nakrętką Rękojeść KOMPAKT z nakrętką Nasadka do cięcia NDC-A Nasadka do cięcia NDC-A Nasadka do cięcia NDC-A L mm Nasadka do cięcia NDC-A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr 6 A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Nasadka giętka do spawania NGS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr 6 A Dysza tnąca rowkowa nr - XA Dysza tnąca rowkowa nr - XA Dysza tnąca rowkowa nr - XA Dysza tnąca rowkowa nr - XA Dysza tnąca rowkowa nr - XA Dysza tnąca pierścieniowa nr - Y6A Dysza tnąca pierścieniowa nr - Y6A Dysza tnąca pierścieniowa nr - Y6A Dysza tnąca pierścieniowa nr - Y6A Dysza tnąca pierścieniowa nr - Y6A Dysza tnąca pierścieniowa nr 6 - Y6A Łuska (dysza podgrzewająca) nr XA Łuska (dysza podgrzewająca) nr XA Łuska (dysza podgrzewająca) Y6A wszystkich palników i 6 wszystkich palników i 6 KOMPAKT PU i PC-A PU i PC-A KOMPAKT PU -6A PU -6A KOMPAKT PC-6 A z głowicą PC-6 A z głowicą 0 PU- A PU-6 A PU- A KOMPAKT PU-6 A KOMPAKT PU i PC-A PU i PC-A KOMPAKT PU i PC-6A PU i PC-6A KOMPAKT PU i PC-A PU i PC-A KOMPAKT PU i PC-6A PU i PC-6A KOMPAKT 0,,0,0,,,,,0,0 6,0 6,0 0,0 0,,0,0,,,,,0,0 6,0 0,,0,0,,,,,0,0 6,0 6,0 0, Pomet- 8 Pomet - wyd. XII

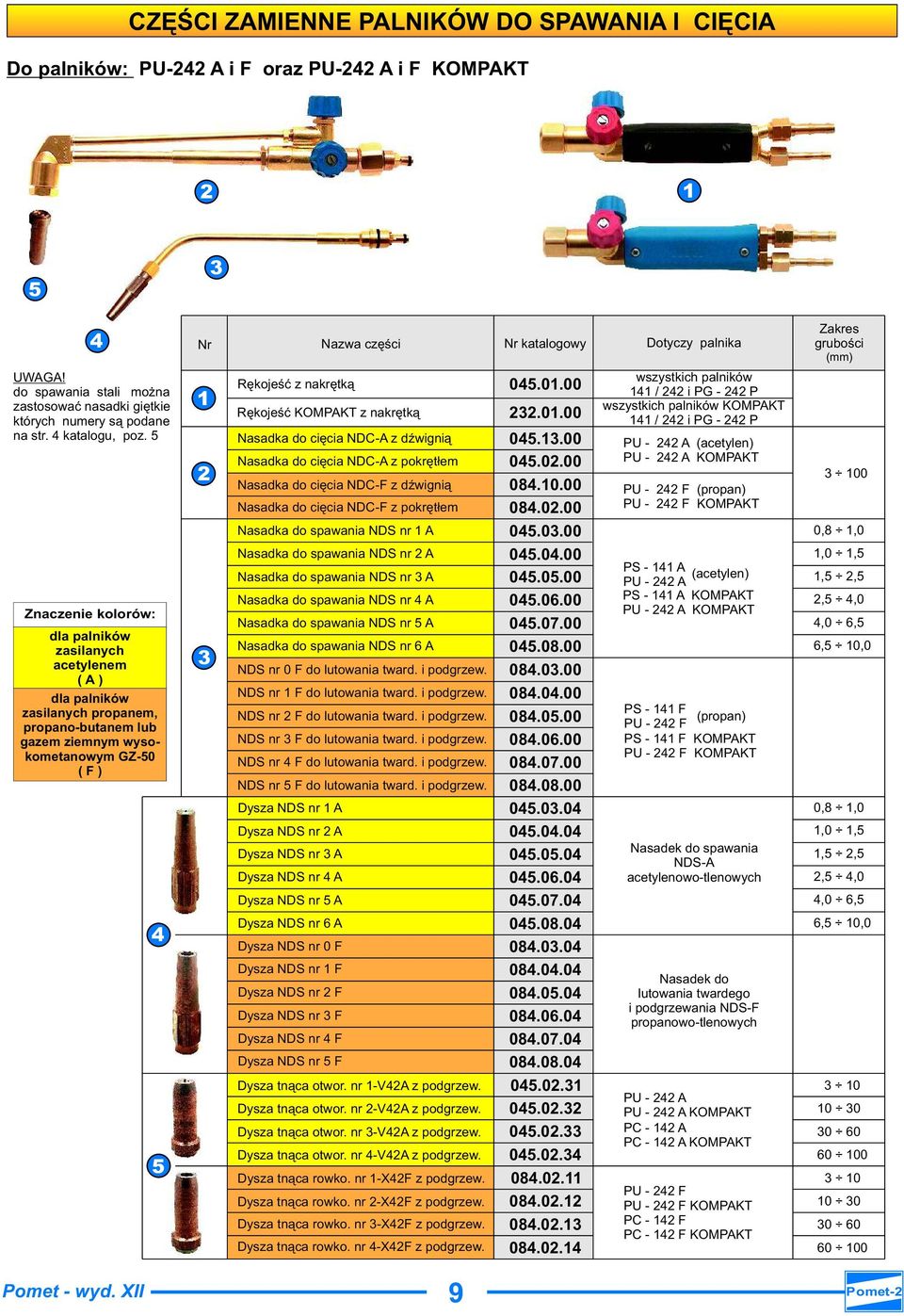

11 CZĘŚCI ZAMIENNE PALNIKÓW DO SPAWANIA I CIĘCIA Do palników: PU- A i F oraz PU- A i F KOMPAKT UWAGA! do spawania stali można zastosować nasadki giętkie których numery są podane na str. katalogu, poz. Znaczenie kolorów: dla palników zasilanych acetylenem ( A ) dla palników zasilanych propanem, propano-butanem lub gazem ziemnym wysokometanowym GZ-0 ( F ) Rękojeść z nakrętką Rękojeść KOMPAKT z nakrętką Nasadka do cięcia NDC-A z dźwignią Nasadka do cięcia NDC-A z pokrętłem Nasadka do cięcia NDC-F z dźwignią Nasadka do cięcia NDC-F z pokrętłem Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr A Nasadka do spawania NDS nr 6 A NDS nr 0 F do lutowania tward. i podgrzew. NDS nr F do lutowania tward. i podgrzew. NDS nr F do lutowania tward. i podgrzew. NDS nr F do lutowania tward. i podgrzew. NDS nr F do lutowania tward. i podgrzew. NDS nr F do lutowania tward. i podgrzew. Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr A Dysza NDS nr 6 A Dysza NDS nr 0 F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dysza NDS nr F Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew Dotyczy palnika wszystkich palników / i PG - P wszystkich palników KOMPAKT / i PG - P PU - A (acetylen) PU - A KOMPAKT PU - F (propan) PU - F KOMPAKT PS - A PU - A (acetylen) PS - A KOMPAKT PU - A KOMPAKT PS - F (propan) PU - F PS - F KOMPAKT PU - F KOMPAKT Nasadek do spawania NDS-A acetylenowo-tlenowych Nasadek do lutowania twardego i podgrzewania NDS-F propanowo-tlenowych PU - A PU - A KOMPAKT PC - A PC - A KOMPAKT PU - F PU - F KOMPAKT PC - F PC - F KOMPAKT Zakres grubości 00 0,8,0,0,,,,,0,0 6, 6, 0,0 0,8,0,0,,,,,0,0 6, 6, 0, Pomet - wyd. XII 9 Pomet-

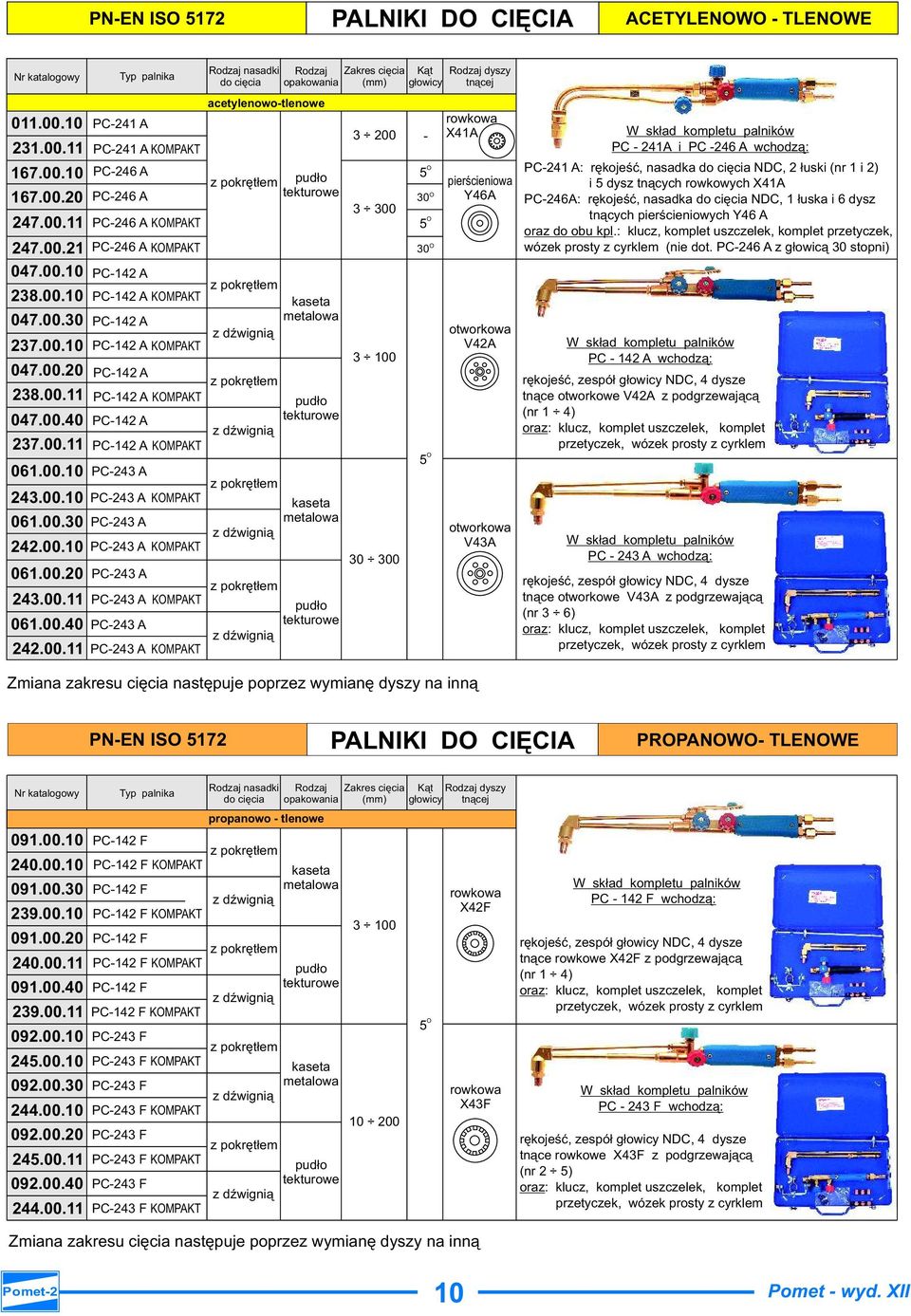

12 PN-EN ISO 7 PALNIKI DO CIĘCIA ACETYLENOWO - TLENOWE PC- A PC- A KOMPAKT PC-6 A PC-6 A PC-6 A KOMPAKT PC-6 A KOMPAKT PC- A PC- A KOMPAKT PC- A KOMPAKT PC- A PC- A KOMPAKT PC- A PC- A KOMPAKT PC- A PC- A KOMPAKT PC- A Typ palnika PC- A KOMPAKT Rodzaj nasadki Rodzaj do cięcia opakowania acetylenowo-tlenowe z pokrętłem PC- A z pokrętłem PC- A KOMPAKT z dźwignią PC- A z pokrętłem PC- A KOMPAKT pudło PC- A tekturowe z dźwignią z pokrętłem z dźwignią z pokrętłem z dźwignią pudło tekturowe kaseta metalowa kaseta metalowa pudło tekturowe Zakres cięcia Kąt głowicy - O O 0 O O 0 O Rodzaj dyszy tnącej rowkowa XA pierścieniowa Y6A otworkowa VA otworkowa VA W skład kompletu palników PC - A i PC -6 A wchodzą: PC- A: rękojeść, nasadka do cięcia NDC, łuski (nr i ) i dysz tnących rowkowych XA PC-6A: rękojeść, nasadka do cięcia NDC, łuska i 6 dysz tnących pierścieniowych Y6 A oraz do obu kpl.: klucz, komplet uszczelek, komplet przetyczek, wózek prosty z cyrklem (nie dot. PC-6 A z głowicą 0 stopni) W skład kompletu palników PC - A wchodzą: rękojeść, zespół głowicy NDC, dysze tnące otworkowe VA z podgrzewającą (nr ) oraz: klucz, komplet uszczelek, komplet przetyczek, wózek prosty z cyrklem W skład kompletu palników PC - A wchodzą: rękojeść, zespół głowicy NDC, dysze tnące otworkowe VA z podgrzewającą (nr 6) oraz: klucz, komplet uszczelek, komplet przetyczek, wózek prosty z cyrklem Zmiana zakresu cięcia następuje poprzez wymianę dyszy na inną PN-EN ISO 7 PALNIKI DO CIĘCIA PROPANOWO- TLENOWE PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F PC- F KOMPAKT PC- F Typ palnika PC- F KOMPAKT Rodzaj nasadki Rodzaj do cięcia opakowania propanowo - tlenowe z pokrętłem z dźwignią z pokrętłem z dźwignią z pokrętłem z dźwignią z pokrętłem z dźwignią kaseta metalowa pudło tekturowe kaseta metalowa pudło tekturowe Zakres cięcia Kąt głowicy O Rodzaj dyszy tnącej rowkowa XF rowkowa XF W skład kompletu palników PC - F wchodzą: rękojeść, zespół głowicy NDC, dysze tnące rowkowe XF z podgrzewającą (nr ) oraz: klucz, komplet uszczelek, komplet przetyczek, wózek prosty z cyrklem W skład kompletu palników PC - F wchodzą: rękojeść, zespół głowicy NDC, dysze tnące rowkowe XF z podgrzewającą (nr ) oraz: klucz, komplet uszczelek, komplet przetyczek, wózek prosty z cyrklem Zmiana zakresu cięcia następuje poprzez wymianę dyszy na inną Pomet- 0 Pomet - wyd. XII

13 CZĘŚCI ZAMIENNE PALNIKÓW DO CIĘCIA Do palników: PC- A i F, PC- A i F, oraz PC- A i F KOMPAKT, PC- A i F KOMPAKT KOMPAKT KOMPAKT Znaczenie kolorów: dla palników zasilanych acetylenem ( A ) dla palników zasilanych propanem, propano-butanem lub gazem ziemnym wysokometanowym GZ-0 ( F ) Rękojeść z pokrętłem tlenu tnącego Rękojeść KOMPAKT z pokrętłem tlenu tn. Rękojeść z dźwignią tlenu tnącego Rękojeść KOMPAKT z dźwignią tlenu tn. Zespół głowicy NDC - A (acetylen) Zespół głowicy NDC - F (propan) Zespół głowicy NDC - A (acetylen) Zespół głowicy NDC - F (propan) Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew Dotyczy palnika wszystkich palników / wszystkich palników / KOMPAKT wszystkich palników / wszystkich palników / KOMPAKT PC- A PC- A KOMPAKT PC- F PC- F KOMPAKT PC- A PC- A KOMPAKT PC- F PC- F KOMPAKT PU- A PU- A KOMPAKT PC- A PC- A KOMPAKT PU- F PU- F KOMPAKT PC- F PC- F KOMPAKT Zakres grubości Pomet - wyd. XII Pomet-

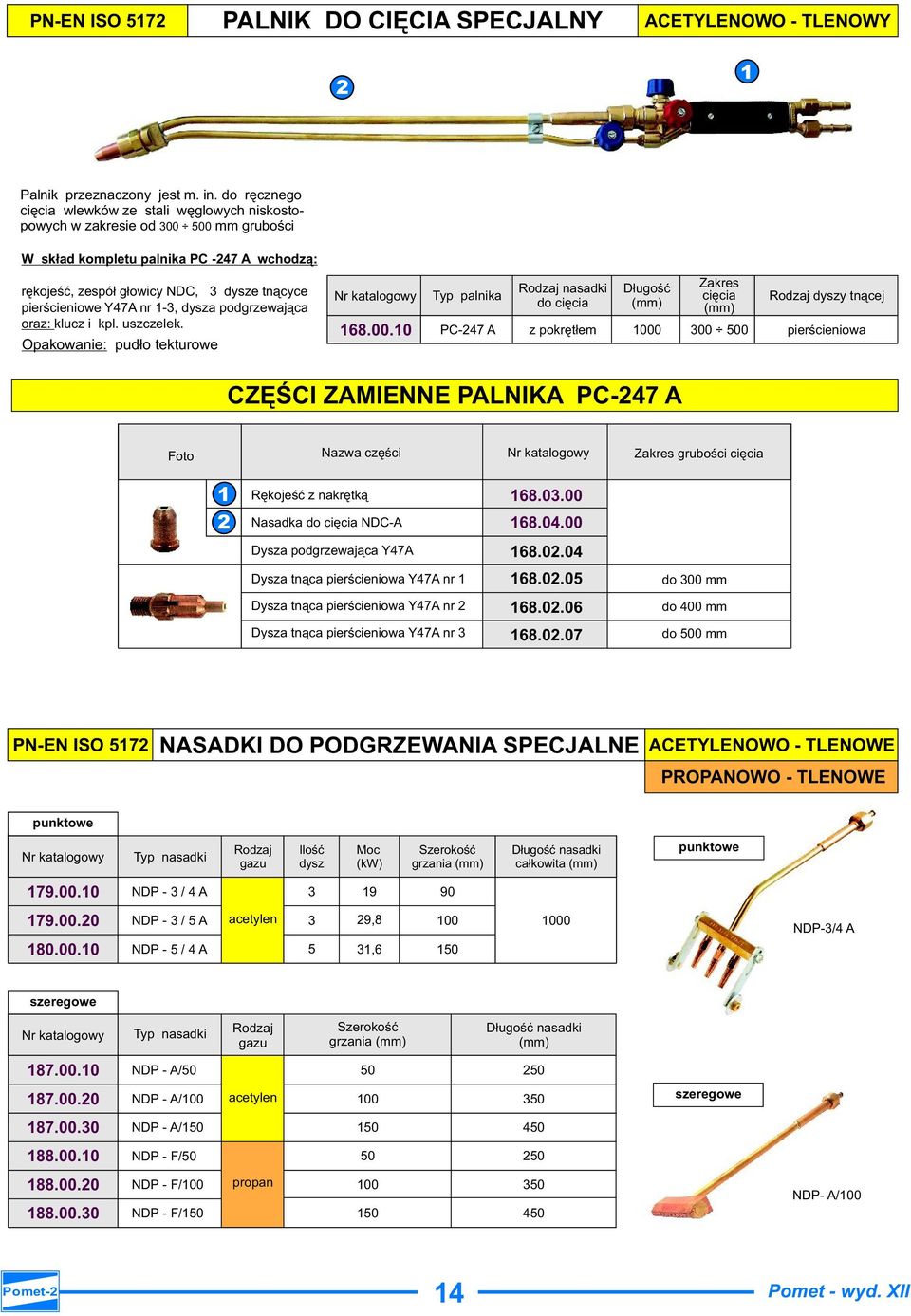

14 PN-EN ISO 7 PALNIKI DO CIĘCIA ZŁOMU ACETYLENOWO - TLENOWE PROPANOWO - TLENOWE W skład kompletu palnika PC - A wchodzą: rękojeść, zespół głowicy NDC, dysze tnące otworkowe VA ( nr 6 ) oraz: klucz, kpl. uszczelek, kpl. przetyczek. Opakowanie: pudło tekturowe Typ palnika PC- A PC- A PC- A PC- A PC- A Rodzaj nasadki do cięcia z dźwignią Długość acetylenowo - tlenowe z pokrętłem Zakres cięcia 0 00 Kąt głowicy O 0 Rodzaj dyszy tnącej otworkowa VA PC- A 000 W skład kompletu palnika PC - F wchodzą: rękojeść, zespół głowicy NDC, dysze tnące rowkowe XF( nr ) oraz: klucz, kpl. uszczelek, kpl. przetyczek. Opakowanie: pudło tekturowe PC- F PC- F PC- F PC- F PC- F propanowo - tlenowe z pokrętłem z dźwignią O 0 rowkowa XF PC- F 000 CZĘŚCI ZAMIENNE PALNIKÓW DO CIĘCIA ZŁOMU Znaczenie kolorów: dla palników zasilanych acetylenem ( A ) dla palników zasilanych propanem, propano-butanem lub gazem ziemnym wysokometanowym GZ-0 ( F ) Rękojeść z pokrętłem tlenu tnącego Rękojeść z dźwignią tlenu tnącego Zespół głowicy NDC - A do cięcia złomu - głowica 0 O ( acetylen ) Zespół głowicy NDC - F do cięcia złomu - głowica 0 O. (propan, gaz ziemny GZ-0) L - 00 L L L - 00 L L Dotyczy wszystkich palników / PC- A - do cięcia złomu PC- F - do cięcia złomu Zakres grubości Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr -VA z podgrzew. Dysza tnąca otwor. nr 6-VA z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew. Dysza tnąca rowko. nr -XF z podgrzew PC- A PC- A KOMPAKT PC- A - do cięcia złomu ( acetylen ) PC- F PC- F KOMPAKT PC- F - do cięcia złomu (propan, gaz ziemny GZ-0) Pomet- Pomet - wyd. XII

15 PN-EN ISO 7 PALNIKI DO CIĘCIA BEZINŻEKTOROWE ACETYLENOWO - TLENOWE PROPANOWO - TLENOWE W skład kompletu palnika PC - F wchodzą: Typ palnika Rodzaj zaworu tlenu tnącego Długość ( mm ) Zakres cięcia ( mm ) Kąt głowicy Rodzaj dyszy tnącej rękojeść z zespołem głowicy NDC, oraz: wózek prosty z cyrklem, klucz, komplet uszczelek, PC- F PC- F O dysze blokowe ze stożkiem IC - kąt 0 stopni Opakowanie: pudło tekturowe UWAGA Palnik PC- F wykonuje się bez dysz tnących PC- F PC- F PC- F PC- F 000 z dźwignią O PN-EN ISO 7 PALNIKI DO CIĘCIA MASZYNOWE ACETYLENOWO - TLENOWE PROPANOWO - TLENOWE Opakowanie: pudło tekturowe UWAGI: PCM- A / F Typ palnika PCM- F - inżektorowy PCM- F - inżektorowy PCM- A - inżektorowy PCM- A - inżektorowy PCM- F - bezinżektorowy PCM- F - bezinżektorowy Rodzaj gazu propan acetylen propan acetylen Długość trzonu ( mm ) PCM- F Zakres cięcia ( mm ) 00 Średnica trzonu. Na życzenie odbiorcy palnik może być wykonany o średnicy i długości trzonu innej niż podano wyżej - z zębatką lub bez zębatki.. Zawory odcinające do palników maszynowych zamieszczone są na str. 9 katalogu w Akcesoria. Palniki wykonuje się bez dysz tnących - informacja o doborze dysz znajduje się poniżej Rodzaj dyszy tnącej. Należy stosować bezpieczniki na wlocie gazu palnego i tlenu podgrzewającego (zobacz str. ) Ø 0 Ø Ø 0 Ø Ø 0 Ø MACH-OXY AIR LIQUIDE 0 blokowa ze stożkiem IC 0 stopni Rozmieszczenie i rozmiar króćców wlotowych króciec tlenu podgrzewającego G / G /8 LH króciec gazu palnego PCM- A / F G /8 króciec tlenu tnącego króciec tlenu tnącego G /8 G / G /8 LH króciec tlenu króciec podgrzewającego gazu palnego PCM- F Sugerowane dysze dla palników PC- F i PCM- F Dysze do cięcia MACH-OXY AIR LIQUIDE ( dla palników maszynowych PCM A i F) Rodzaj gazu Acetylen ( AC ) Propan/GZ ( PM ) Foto zakres grubości ciętego materiału ( mm ) W W W W W W00008 W00008 W00008 W00008 W00008 W W W W W W W W W W W W Dysze do cięcia blokowe firmy SAF ( dla palników maszynowych PCM F i palników PC - F) GAZ zakres grub. ( mm ) Acetylen Propan / GZ DYSZE TNĄCE SKŁADANE BLOKOWE SAF Pomet - wyd. XII W procesie cięcia jakościowego palnikiem PCM- F, zalecamy stosować dysze firmy KOIKE Pomet-

16 PN-EN ISO 7 PALNIK DO CIĘCIA SPECJALNY ACETYLENOWO - TLENOWY Palnik przeznaczony jest m. in. do ręcznego cięcia wlewków ze stali węglowych niskostopowych w zakresie od mm grubości W skład kompletu palnika PC -7 A wchodzą: rękojeść, zespół głowicy NDC, dysze tnącyce pierścieniowe Y7A nr -, dysza podgrzewająca oraz: klucz i kpl. uszczelek. Opakowanie: pudło tekturowe Typ palnika PC-7 A Rodzaj nasadki do cięcia Długość Zakres cięcia Rodzaj dyszy tnącej z pokrętłem pierścieniowa CZĘŚCI ZAMIENNE PALNIKA PC-7 A Foto Zakres grubości cięcia Rękojeść z nakrętką Nasadka do cięcia NDC-A Dysza podgrzewająca Y7A Dysza tnąca pierścieniowa Y7A nr Dysza tnąca pierścieniowa Y7A nr Dysza tnąca pierścieniowa Y7A nr do 00 mm do 00 mm do 00 mm PN-EN ISO 7 NASADKI DO PODGRZEWANIA SPECJALNE ACETYLENOWO - TLENOWE PROPANOWO - TLENOWE punktowe Typ nasadki Rodzaj gazu Ilość dysz Moc (kw) Szerokość grzania Długość nasadki całkowita punktowe NDP - / A NDP - / A NDP - / A acetylen 9,8, NDP-/ A szeregowe Typ nasadki Rodzaj gazu Szerokość grzania Długość nasadki NDP - A/ NDP - A/00 acetylen 00 0 szeregowe NDP - A/ NDP - F/ NDP - F/00 NDP - F/0 propan NDP- A/00 Pomet- Pomet - wyd. XII

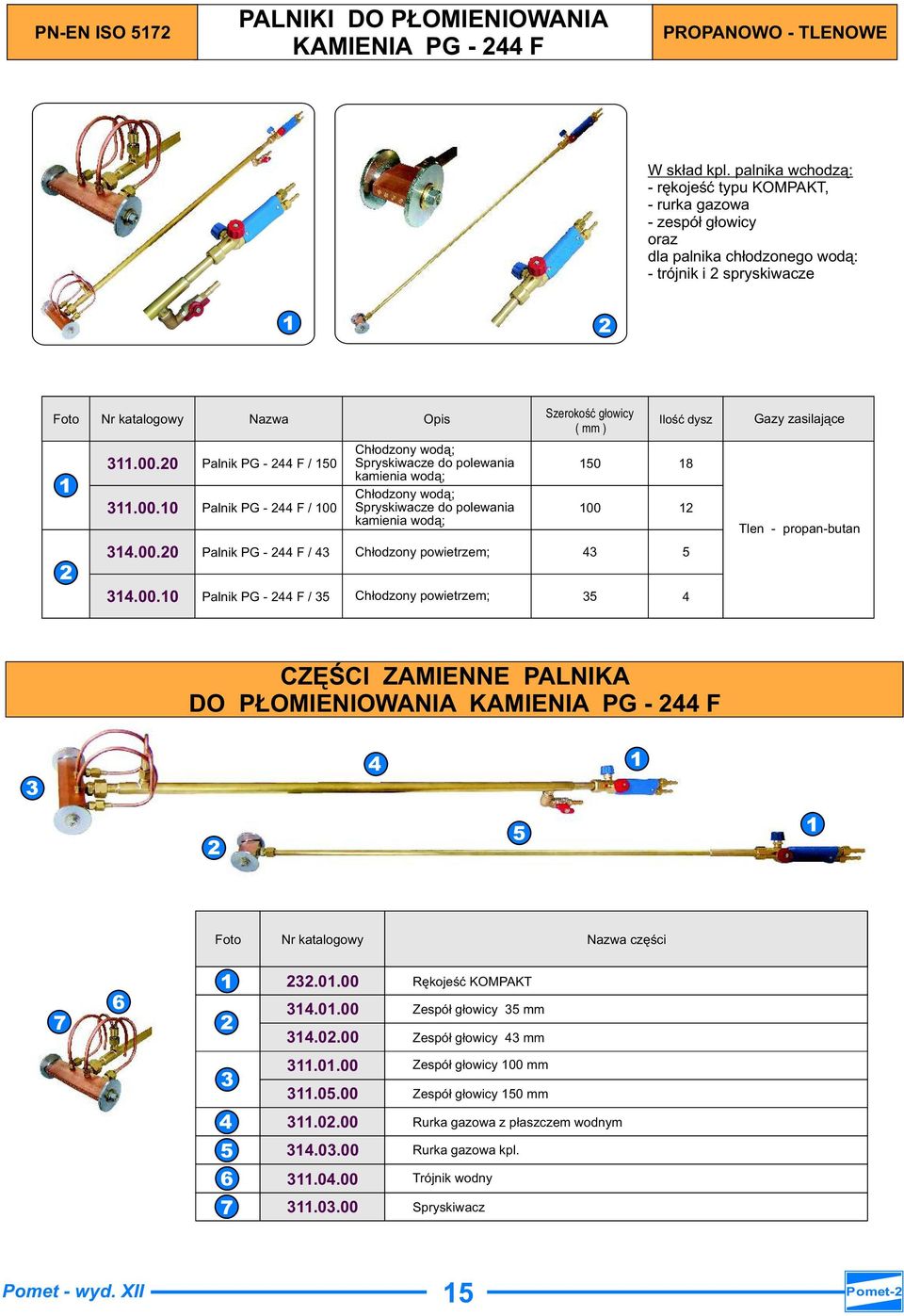

17 PN-EN ISO 7 PALNIKI DO PŁOMIENIOWANIA KAMIENIA PG - F PROPANOWO - TLENOWE W skład kpl. palnika wchodzą: - rękojeść typu KOMPAKT, - rurka gazowa - zespół głowicy oraz dla palnika chłodzonego wodą: - trójnik i spryskiwacze Foto Nazwa Opis Szerokość głowicy ( mm ) Ilość dysz Gazy zasilające Palnik PG - F / 0 Palnik PG - F / 00 Palnik PG - F / Palnik PG - F / Chłodzony wodą; Spryskiwacze do polewania kamienia wodą; Chłodzony wodą; Spryskiwacze do polewania kamienia wodą; Chłodzony powietrzem; Chłodzony powietrzem; Tlen - propan-butan CZĘŚCI ZAMIENNE PALNIKA DO PŁOMIENIOWANIA KAMIENIA PG - F Foto Rękojeść KOMPAKT Zespół głowicy mm Zespół głowicy mm Zespół głowicy 00 mm Zespół głowicy 0 mm Rurka gazowa z płaszczem wodnym Rurka gazowa kpl. Trójnik wodny Spryskiwacz Pomet - wyd. XII Pomet-

18 PN-EN ISO 7 PALNIKI DO PODGRZEWANIA, OPALANIA PALNIKI DO PODGRZEWANIA PAPY PROPANOWO-POWIETRZNE Palniki do podgrzewania: papy, asfaltu, napraw ubytków, pęknięć itp Typ palnika Długość rurki L - 70 Rodzaj opakowania Moc cieplna ( kw ) Zużycie gazu ( kg/h ) Ciśnienie zasilania ( bar ) Skład zestawu PAP - P pojedynczy - zestaw - L - 60 L - 00 L - 0 rękojeść, rurka gazowa, dysza gazowa d-, podpórka, regulator ciśnienia RC-0 ( bar) wąż kpl. do propanu L- m PAP - P pojedynczy (bez węża i RC) L - 80 L - 60 L - 00 L - 0, rękojeść, rurka gazowa, dysza gazowa d-, podpórka PAP - P Turbo L - 80 L - 60 pudło tekturowe 8, rękojeść, rurka gazowa, dysza gazowa d-60, podpórka, regulator ciśnienia RC-0 ( bar) wąż kpl. do propanu L- m PAP - P podwójny L - 70 L ,,7 rękojeść, rurka gazowa, końcówka podwójna, dysze gazowe d-, regulator ciśnienia RC-0 ( bar) wąż kpl. L- m, podpórka PAP - P szeregowy L ,6 rękojeść, rurka łącząca, rozdzielacz szeregowy, 7 dysz gazowych d-, regulator ciśnienia RC-0 ( bar) wąż kpl. do propanu L-0 m łącznik butli gazowych Pomet- 6 Pomet - wyd. XII

19 PN-EN ISO 7 PALNIKI DO LUTOWANIA LUTOWNICE GAZOWE PROPANOWO-POWIETRZNE Palniki poz. i zasilane są przez regulator ciśnienia RC-0 z butli z propan-butanem: 0 kg, kg lub kg i powietrzem z atmosfery. Palnik poz. oraz lutownice poz. i zasilane są bezpośrednio z butli z propan-butanem lub kg i powietrzem z atmosfery. Typ palnika, lutownicy Rodzaj opakowania Moc cieplna ( kw ) Zużycie gazu ( kg/h ) Ciśnienie zasilania ( bar ) Zastosowanie Skład zestawu Palnik cyklonowy PCL - P - zestaw - kaseta metalowa, Lutowanie miękkie elementów miedzianych instalacji wodnych i CO rękojeść, nasadki cyklonowe regulator ciśnienia RC-0 ( bar) wąż kpl. do propanu L- m,klucz, redukcja /8 LH na W,8 LH Palnik cyklonowy PCL - P pudło tekturowe 8,9 0,7 6 Zastosowanie jak przy PCL- P rękojeść, nasadki cyklonowe wąż kpl. do propanu L- m, Palnik do lutowania PL - P,7,0 Lutowanie miękkie płomieniowe rękojeść, nasadka płomieniowa wąż kpl. do propanu L- m, Lutownica gazowa uniwersalna LGU - P Lutownica gazowa LGA - P kaseta metalowa pudło tekturowe kaseta metalowa,7 0, 0, 6 6 Lutowanie miękkie płomieniowe; Lutowanie miękkie za pomocą grotu Lutowanie miękkie za pomocą grotu rękojeść, nasadki płomieniowe, nasadka płaska, grot z obejmą, wąż kpl. do propanu L- m, rękojeść, nasadka płomieniowa, grot z osłoną, wąż kpl. L- m, REGULATOR CIŚNIENIA do propano - butanu Typ Ciśnienie wlotowe (bar) Ciśnienie wylotowe (bar) Przepustowość (l / h) wlot Gwint wylot RC W,8 x, LH G /8 LH RC W,8 x, LH G /8 LH Pomet - wyd. XII 7 Pomet-

20 CZĘŚCI ZAMIENNE PALNIKÓW DO PODGRZEWANIA typu PAP, PCL, PL oraz LUTOWNIC GAZOWYCH LGU i LGA PAP - P Dotyczy Moc cieplna (kw) Części zamienne do palników typu PAP Rękojeść PAP wszystkich palników typu PAP - P L Rurka gazowa L - 60 L - 00 L PAP - P pojedynczy, podwójny, Turbo 6 PCL - P Końcówka podwójna Dysza gazowa wykonana z mosiądzu wykonana ze stali kwasoodpornej L - 80 d- d- d-0 d-0 d PAP - P podwójny PAP - P pojedynczy, podwójny, Turbo,0,0 0,0,0,0 Łącznik butli ( butle propan-butan kg) PAP szeregowy Rurka łącząca PAP.0.00 PAP szeregowy Dotyczy Moc cieplna (kw) Średnica lutowanej rury Części zamienne do palników typu PCL i PL PCL - P Rękojeść PCL - P Nasadka cyklonowa Rękojeść ( PCL- P / PL- P ) P,9 P P P PCL - P PCL - P PCL - P PL - P, 8,9, PL - P 7 8 Nasadka cyklonowa do PCL- P P P PCL - P,6 8, LGU - P 9 Nasadka płomieniowa PL- P PL - P Dotyczy Części zamienne do lutownic gazowych LGU i LGA Moc cieplna (kw) 0 Rękojeść LGU - P LGA- P 0 Nasadka płomieniowa okrągła Nasadka płomieniowa płaska Grot z obejmą Rękojeść LGA - P P P P LGU - P,,,7 Nasadka płomieniowa LGA - P,7 6 Grot Pomet- 8 Pomet - wyd. XII

21 AKCESORIA Dotyczy gazów Zastosowanie Zawór odcinający przypalnikowy ZOP - G /8 ZOP - G / ZOP - G /8 LH ZOP - G / LH tlen i gazy niepalne gazy palne do zamknięcia dopływu gazu do palników gazowych ręcznych i maszynowych Zawór odcinający przyreduktorowy ZOR - G / ZOR - G /8 LH tlen i gazy niepalne gazy palne do zamknięcia gazu wypływającego z reduktorów butlowych i sieciowych Rozgałęźnik dwuwylotowy RW - G / RW - G /8 LH tlen i gazy niepalne gazy palne przyłączenie węży przy wylocie reduktorów butlowych Dwuzłączka G / G /8 G / LH G /8 LH gazy niepalne gazy palne łączenie ze sobą węży gumowych do gazów technicznych Korpus dwuzłączki G / G /8 G / LH G /8 LH gazy niepalne gazy palne do dwuzłączki 6 7 Złączka Końcówka do węża Ø 6, Ø 8 Ø 6, (dla nakrętki /) Ø 6, (dla nakrętki /8) Ø gazy niepalne gazy palne gazy niepalne gazy palne łączenie węży gumowych do gazów technicznych przy pomocy opasek zaciskowych w komplecie z nakrętką - przyłączenie węża do urządzenia zasilającego llub przesyłającego gaz 8 Nakrętka G / G /8 G / LH G /8 LH gazy niepalne gazy palne w komplecie z końcówką - przyłączenie węża do urządzenia zasilającego lub przesyłającego gaz 9 Wąż kpl. do propanu Ø 6, (nakrętki G /8 LH) Wąż kpl. do propanu Ø (nakrętki G /8 LH) L - m L - m L - 0 m L - m L - m L - m gazy palne do zasilania gazami palników gazowych, lutownic gazowych itp. 0 Łącznik butli ( butle propan - butan kg) gazy palne do połączenia butli kg propan-butan, przy zasilaniu palnika PAP - szeregowego Redukcja W,8 LH / G /8 LH gazy palne do podłączenia butli lub kg z regulatorem ciśnienia RC-0 Wózek prosty z cyrklem PU- A,F; PC- A,F; PC- A,F; PU/PC - A; PU/PC -6 A; Przetyczki komplet PS; PC; PU, acetylenowo-tlenowych i do PG-P PS; PC; PU, propanowo-tlenowych Pomet - wyd. XII 9 Pomet-

22 CZĘŚCI ZAMIENNE UZUPEŁNIAJĄCE DO PALNIKÓW GAZOWYCH Foto. Dotyczy Zastosowanie Nakrętka Wkrętka Nakrętka Pokrętło palnika Dławik wrzeciona Uszczelka wrzeciona Pokrętło palnika rękojeści (M x,) rękojeści (G /8) dyszy PCM (M x,) dociskowa dyszy dyszy (M 0x,) dyszy (M x,) dyszy (M x,) niebieskie czerwone (gaz palny) Wrzeciono - acetylen/tlen (M 0x) Wrzeciono - tlen (M 0) Wrzeciono - acetylen/tlen (M 0) Dławik gniazda Gniazdo z oringami Trzpień z oringiem Sprężynka zaworu dźwigniowego Dławik Uszczelka wrzeciona Wrzeciono Pokrętło wrzec. Dławik Wrzeciono niebieskie czerwone (gaz palny) acetylenowe tlenowe tlenowe PG-0 Gniazdo dyszy PAP z dyszą Dysza PAP (d,-dla dyszy gazowej d-) Dysza PAP (d,0-dla dyszy gazowej d-) Uszczelka Dławik NDC i wkładki uszcz. Wkładka uszczelniająca Zestaw uszczelek Wkrętka zaślepiająca zamykające świeczki świeczki () zamykające () robocze () do PAP do LGU Numer Numer Numer Numer PS-, PU- PC: / 6 / 7 PU: / 6 PCM- PC: / 6 / 7 PU: / 6 PC-, PU- PC- PC-, PCM- PS- PC: / / 6 / 7 PU: / / 6 wszystkich jak wyżej wszystkich jak wyżej PS-; PU-; PC: / PC-; PC: / 6 / 7 PU: / 6 PU- z dźwignią tlenu tnącego PC: / / z dźwignią tlenu tnącego Palniki iglicowe: PS-0 (A i F) PD-0 F PG-0 F PS-0 (A i F), PD-0 F PG-0 F PAP- P; PCL- P PAP- P; PCL- P PCL- P; PL- P; LGU- P; LGA- P; PAP- P; PCL- P PAP- P LGU- P Rękojeści palników gazowych do cięcia, korpus NDC/PU- Rękojeści palników gazowych PU- PU- (A i F) PS-(A i F);PG- P; palniki do cięcia typ: PC PU- A / PU-6 A; do mocowania NDC i NDS z rękojeścią do mocowania dyszy z głowicą do mocowania dyszy z głowicą do regulacji zaworów gazowych uszczelnianie wrzeciona rękojeść i NDC rękojeść rękojeść i NDC elementy zaworu dźwigniowego tlenu tnącego we wszystkich palnikach wykonanych w wersji z dźwignią rękojeść palników iglicowych rękojeści palników i lutownic propanowo-powietrznych Uszczelnianie rurki tlenu tnącego z rękojeścią i wkładki uszczelniającej w rękojeści PU/PC- i 6 Zaślepienie otworu tlenu tnącego w rękojeści PU- gdy stosujemy ją do nasadki do spawania jako PS Komplety do uszczelek i pierścieni uszczelniających O stosowanych w palnikach gazowych wg rodzaju Pomet- 0 Pomet - wyd. XII

23 REDUKTORY PALNIKI INFORMACJE PRAKTYCZNE DOTYCZĄCE UŻYTKOWANIA PALNIKÓW GAZOWYCH W produkowanych reduktorach - pionowym i poziomym - zastosowano zamiast klasycznej membrany, tłok metalowy z pierścieniem uszczelniającym, który gwarantuje bezawaryjne działanie reduktora, przy zachowaniu stabilności ciśnienia wylotowego. W reduktorach zastosowano również zespolone gniazdo redukcyjne z wbudowanym filtrem ze spieku metali, gwarantujące niezawodne działanie. Reduktor do propanu RPI- z pokrętłem w układzie pionowym posiada łącznik wlotowy przystosowany do zamontowania go na butli z propanem o średnicy większej niż 00 mm. W ofercie palników tlenowo-gazowych znajdują się palniki z rękojeścią KOMPAKT. Są w nich zamontowane bezpieczniki suche gwarantujące właściwą przepustowość gazów. Stosowanie bezpieczników podczas pracy palnikami tlenowo-gazowymi jest obowiązkowe (Rozporządzenie Ministra Gospodarki z r. Dz. U. 0, poz. 70 p. ). i dotyczy zarówno palników zasilanych z butli jak i z sieci przemysłowych. Stosowanie palników z rękojeścią typu KOMPAKT sprawia, że praca jest wygodniejsza, unikamy niewygód stosowania bezpieczników zewnętrznych. Serwis obejmuje cały wyrób czyli palnik i bezpieczniki. Przed pierwszym podłączeniem palnika, należy zwrócić szczególną uwagę na rodzaj podłączanego gazu palnego, czy jest on zgodny z oznaczeniem podanym przez producenta. OZNACZENIA SYMBOLICZNE GAZÓW Zgodnie z PN-EN ISO 7 dopuszcza się stosowanie symboli gazów przy oznaczeniu elementów palników do których są one przeznaczone. Palniki, nasadki i dysze są oznaczane następującymi symbolami literowymi: A - acetylen; O - tlen; P - propan, butan lub LPG; M - gaz ziemny, metan; F - przeznaczone do pracy z więcej niż jednym gazem palnym np.: propan, propan-butan, gaz ziemny wysokometanowy GZ-0. UWAGA, palniki zasilane propanem, propano-butanem, gazem ziemnym wysokometanowym GZ-0 i tlenem nie nadają się do spawania stali, ponieważ produktami spalania są woda i dwutlenek węgla - oba gazy utleniające. Produkowane palniki typu PS-0 F, PS- F nadają się do lutowania miękkiego, twardego i podgrzewania, a palnik PU- F dodatkowo do cięcia. PALNIKI PROPANOWO-POWIETRZNE Podczas użytkowania palników propanowo - powietrznych ( zasilanych propanem i powietrzem z atmosfery ) należy uwzględnić kilka istotnych kwestii mogących mieć wpływ na poprawność ich pracy.. Należy stosować, na wlocie do rękojeści palnika ciśnienie gazu palnego takie, jakie jest podane w parametrach zasilania dla danego rodzaju palnika, w przeciwnym razie płomień nie osiągnie właściwych wartości.. Do palników PAP- P - szeregowego i podwójnego, gdy temperatura powietrza jest poniżej 0 st. Celsjusza, bezwzględnie należy stosować butle, łącząc je przy pomocy łącznika butli nr (zobacz str. 9 - Akcesoria ). Właściwości gazu płynnego mieszaniny propan-butan, przeliczanie jednostek Średnia wartość opałowa mieszaniny propanu i butanu Przeliczenie kilograma płynu na litry Przeliczenie kilograma płynu na objętość gazu Moc cieplna Temperatura płomienia przy spalaniu QW = kj/kg (6 MJ/kg) QW = 000 kcal/kg W fazie ciekłej propanu: kg = ok.,9 litra czyli: w butli kg = ok. litrów kg płynu = 0,0 m gazu czyli: w butli kg = ok., m gazu kg/h = kw 980 o C OCHRONY INDYWIDUALNE DLA SPAWACZA GAZOWEGO Podczas przeprowadzania wszelkiego rodzaju prac spawalniczych z użyciem palników gazowych, należy stosować ochrony indywidualne do tego przeznaczone. Produkowane z tworzywa termoplastycznego gogle spawalnicze OS-0, umożliwiają założenie ich na okulary korygujące noszone przez spawacza. Zaleca się stosowanie przyłbic spawalniczych POS-0 lub POS- z hełmem, osłaniających całą twarz, podczas procesów spawalniczych w których występują duże ilości odprysków, cieczy itp. DEKLARACJE ZGODNOŚCI Wszystkie reduktory i palniki są produkowane w zgodności z obowiązującym stanem prawnym i Polskimi Normami, oraz w oparciu o stosowany system jakości wg normy PN-EN ISO 900:00. Deklaracje Zgodności na nasze wyroby publikowane są na naszej stronie internetowej znajdującej się pod adresem jako pliki do pobrania lub w zakładce o firmie, w formacie PDF. Aktualne certyfikaty - Systemu Zarządzania i oceny typu WE - są zamieszczone na naszej stronie internetowej podanej powyżej w zakładce o firmie. Pomet - wyd. XII Pomet-

24 PN-EN UCHWYTY SPAWALNICZE MIG/MAG PN-EN Uchwyty chłodzone powietrzem Typ uchwytu Długość przewodu Obciążalność prądowa w cyklu pracy - 60% Średnica drutu Natężenie Przekrój Rodzaj przepływu gazu przewodu (dm /min.) (mm wtyku ) USM - 0 hobby L - m 0 A dla mieszanki 0 A dla CO końcówka gwintowana USM - 60 USM - 00 L - m L - m L - m L - m L - m L - m L - m L - m 00 A dla mieszanki USM - 0 0,8, L - m 0 A dla CO USM - 60 L - m L - m L - m L - m L - m L - m L - m L - m L - m 0 A dla mieszanki 60 A dla CO 60 A dla mieszanki 00 A dla CO 0,6 0,8 0,6, A dla mieszanki 60 A dla CO,0,6 0 0 eurowtyk wtyk stożkowy eurowtyk wtyk stożkowy Uchwyty chłodzone cieczą Typ uchwytu USM - 00 W USM - 00 W Długość przewodu L - m L - m L - m L - m L - m L - m Obciążalność prądowa w cyklu pracy - 00% 0 A dla mieszanki 00 A dla CO 0 A dla mieszanki 00 A dla CO Średnica drutu 0,8, 0 0,0,6 Natężenie przepływu gazu (dm /min.) 0 0 Rodzaj wtyku eurowtyk Wszystkie uchwyty spełniają zasadnicze wymagania zawarte w Dyrektywie niskonapięciowej 006/9/WE (LVD) i są oznaczane znakiem Pomet- Pomet - wyd. XII

25 CZĘŚCI ZAMIENNE DO UCHWYTÓW MIG/MAG Foto. Dotyczy Wielkość Wtyk EURO USM (euro) Wtyk stożkowy kpl. ( z przewodem i wtykiem V ) Gniazdo USM USM - 0 / 60 (stożek) Przewód prądowo - gazowy M 0 x ( w osłonie gumowej) Rękojeść kpl. L - m L - m L - m USM - 0 hobby USM - 60 / 00 USM USM USM - 60 / 00 USM USM USM - 60 / 00 USM USM USM - 0 / USM - 00 USM USM USM - 0 / USM mm mm 0 mm 6 mm mm 0 mm 6 mm mm 0 mm Końcówka uchwytu USM USM USM - 0 / 60 / 00 Łącznik końcówki prądowej USM USM d drutu - 0, d drutu - 0,8 Końcówka prądowa M 6 Dysza gazowa USM - 0 / 60 / 00 USM - 0 USM - 60 USM - 00 W / 00 W d drutu -,0 d drutu -, d drutu -,6 d wylotu - mm d wylotu - mm d wylotu - 0 mm Pomet - wyd. XII Pomet-

26 CZĘŚCI ZAMIENNE DO UCHWYTÓW MIG/MAG Foto. Dotyczy Tulejka izolacyjna ( izolator ) USM - 60 USM - 00 W / 00 W Sprężyna USM - 0 / 60 / 00 USM - 0 PROWADNIKI DRUTU ELEKTRODOWEGO Foto. Średnica d drutu do USM m do USM m do USM m Prowadnik drutu euro z końcówką metalową 0,6, Prowadnik drutu stożek z końcówką gwintowaną, Prowadnik drutu euro z końcówką metalową, Prowadnik drutu stożek z końcówką gwintowaną, Prowadnik drutu euro z końcówką metalową, Prowadnik drutu stożek z końcówką gwintowaną Prowadnik drutu do USM 0 hobby,6 0,6 0, AKCESORIA DO PRACY Z UCHWYTAMI MIG/MAG EKONOMIZER OG - 0 ( oszczędzacz gazu ) Ekonomizer ma za zadanie obniżenie zużycia gazu ochronnego podczas spawania metodą MIG/MAG. Montowany jest do króćca wylotowego reduktora Ciśnienie wlotowe:, bar Przepustowość: 0 0 dm /min. Gwint: wlot - G / wylot - G / SZCZYPCE SPAWALNICZE typ KM Szczypce spawalnicze przeznaczone są do przycinania drutu elektrodowego przy spawaniu w osłonie gazów ochronnych, czyszczenia wylotu dyszy gazowej i mocowania końcówki prądowej MŁOTEK SPAWALNICZY MS - 00 Stalowy - wymiary: 00 x 70; waga 00 g MS - 00 N Stal nierdzewna - wymiary: 00 x 70; waga 00 g Pomet- Pomet - wyd. XII

27 PN-EN UCHWYTY DO ELEKTROD OTULONYCH PN-EN Typ uchwytu Obciążalność prądowa w cyklu pracy - 60% Obciążalność prądowa w cyklu pracy - % ( A ) Średnica zaciskanych elektrod Przekrój przewodu elektrycznego ( A ) (mm ) Masa uchwytu ( g ) K -B 0,6, K -B ,0, K -B ,, K -B 00 K -B 00 K -B 00 S K -B 00 S ,0 6,,0 8,0,0 6,,0 8, K -B 00 S , 0, K -B 00 M 00 00,0 6, Wszystkie uchwyty spełniają wymagania norm europejskich i są oznaczane znakiem Uchwyty przeznaczone do spawania ręcznego elektrodami otulonymi (MMA) CZĘŚCI ZAMIENNE UCHWYTÓW DO ELEKTROD K-B K-B 60 K-B 00 K-B 00 K-B 00 K-B 00 S K-B 00 S K-B 00 S K-B 00 M Rękojeść Osłona izolacyjna Nakładka izolacyjna górna Nakładka izolacyjna dolna Pomet - wyd. XII Pomet-
