MINITHERM. Lekki palnik do spawania, lutowania i podgrzewania.

Transkrypt

1 Lekki palnik do spawania, lutowania i podgrzewania.

2

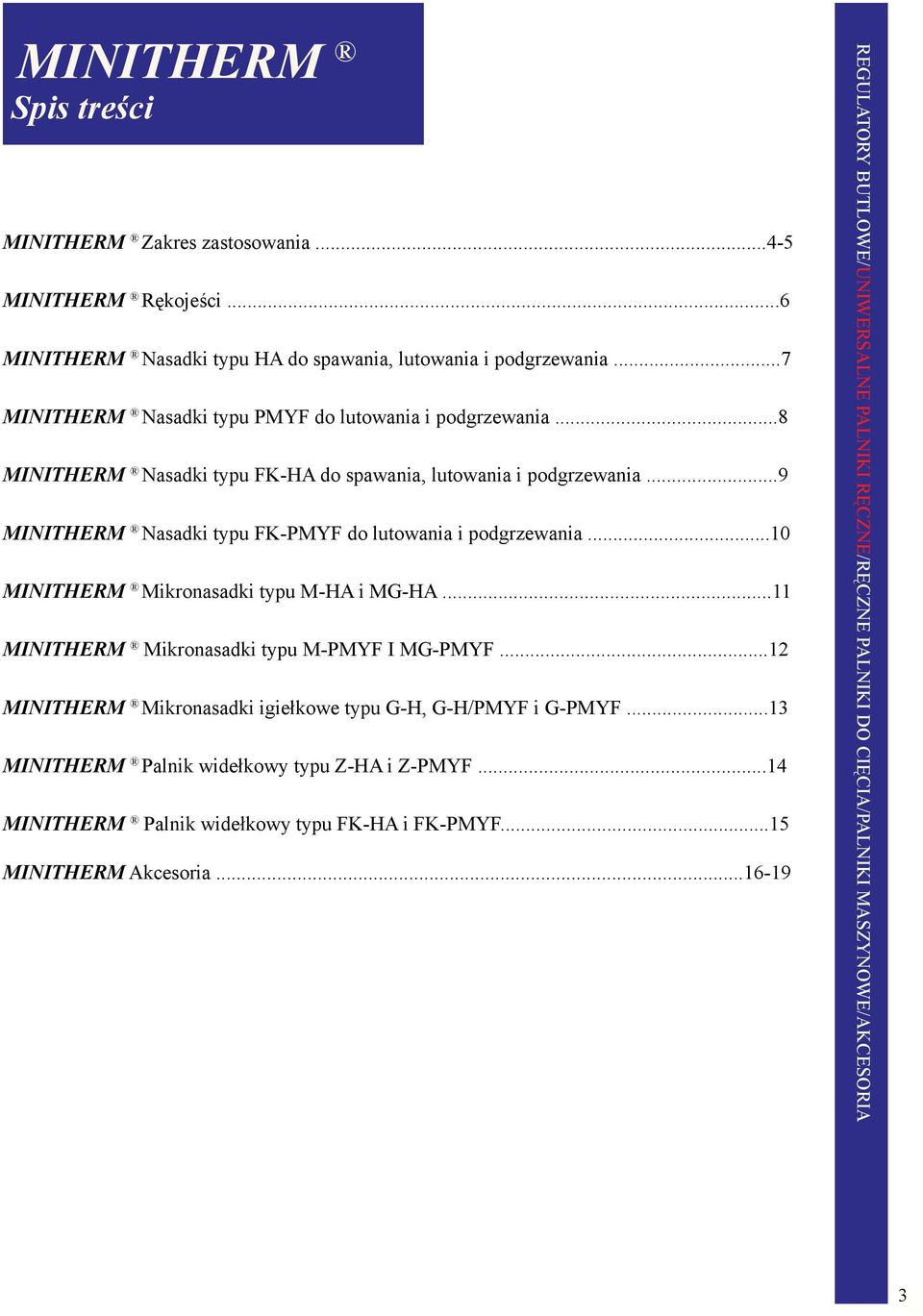

3 Spis treści MINITHERM Zakres zastosowania MINITHERM Rękojeści...6 MINITHERM Nasadki typu HA do spawania, lutowania i podgrzewania...7 MINITHERM Nasadki typu PMYF do lutowania i podgrzewania...8 MINITHERM Nasadki typu FK-HA do spawania, lutowania i podgrzewania...9 MINITHERM Nasadki typu FK-PMYF do lutowania i podgrzewania...10 MINITHERM Mikronasadki typu M-HA i MG-HA...11 MINITHERM Mikronasadki typu M-PMYF I MG-PMYF...12 MINITHERM Mikronasadki igiełkowe typu G-H, G-H/PMYF i G-PMYF...13 MINITHERM Palnik widełkowy typu Z-HA i Z-PMYF...14 MINITHERM Palnik widełkowy typu FK-HA i FK-PMYF...15 MINITHERM Akcesoria REGULATORY BUTLOWE/UNIWERSALNE PALNIKI RĘCZNE/RĘCZNE PALNIKI DO CIĘCIA/PALNIKI MASZYNOWE/AKCESORIA 3

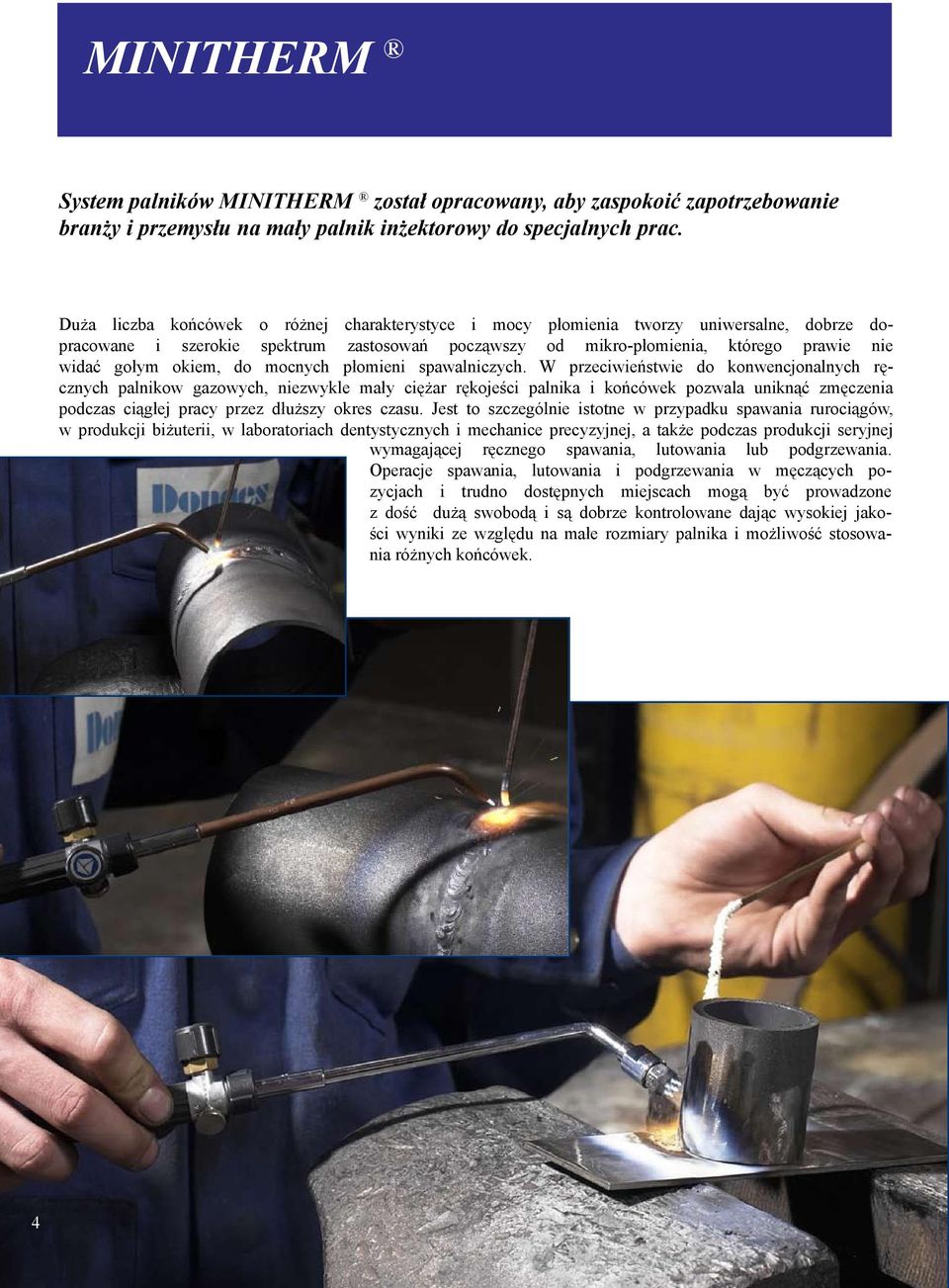

4 System palników MINITHERM został opracowany, aby zaspokoić zapotrzebowanie branży i przemysłu na mały palnik inżektorowy do specjalnych prac. Duża liczba końcówek o różnej charakterystyce i mocy płomienia tworzy uniwersalne, dobrze dopracowane i szerokie spektrum zastosowań począwszy od mikro-płomienia, którego prawie nie widać gołym okiem, do mocnych płomieni spawalniczych. W przeciwieństwie do konwencjonalnych ręcznych palnikow gazowych, niezwykle mały ciężar rękojeści palnika i końcówek pozwala uniknąć zmęczenia podczas ciągłej pracy przez dłuższy okres czasu. Jest to szczególnie istotne w przypadku spawania rurociągów, w produkcji biżuterii, w laboratoriach dentystycznych i mechanice precyzyjnej, a także podczas produkcji seryjnej wymagającej ręcznego spawania, lutowania lub podgrzewania. Operacje spawania, lutowania i podgrzewania w męczących pozycjach i trudno dostępnych miejscach mogą być prowadzone z dość dużą swobodą i są dobrze kontrolowane dając wysokiej jakości wyniki ze względu na małe rozmiary palnika i możliwość stosowania różnych końcówek. 4

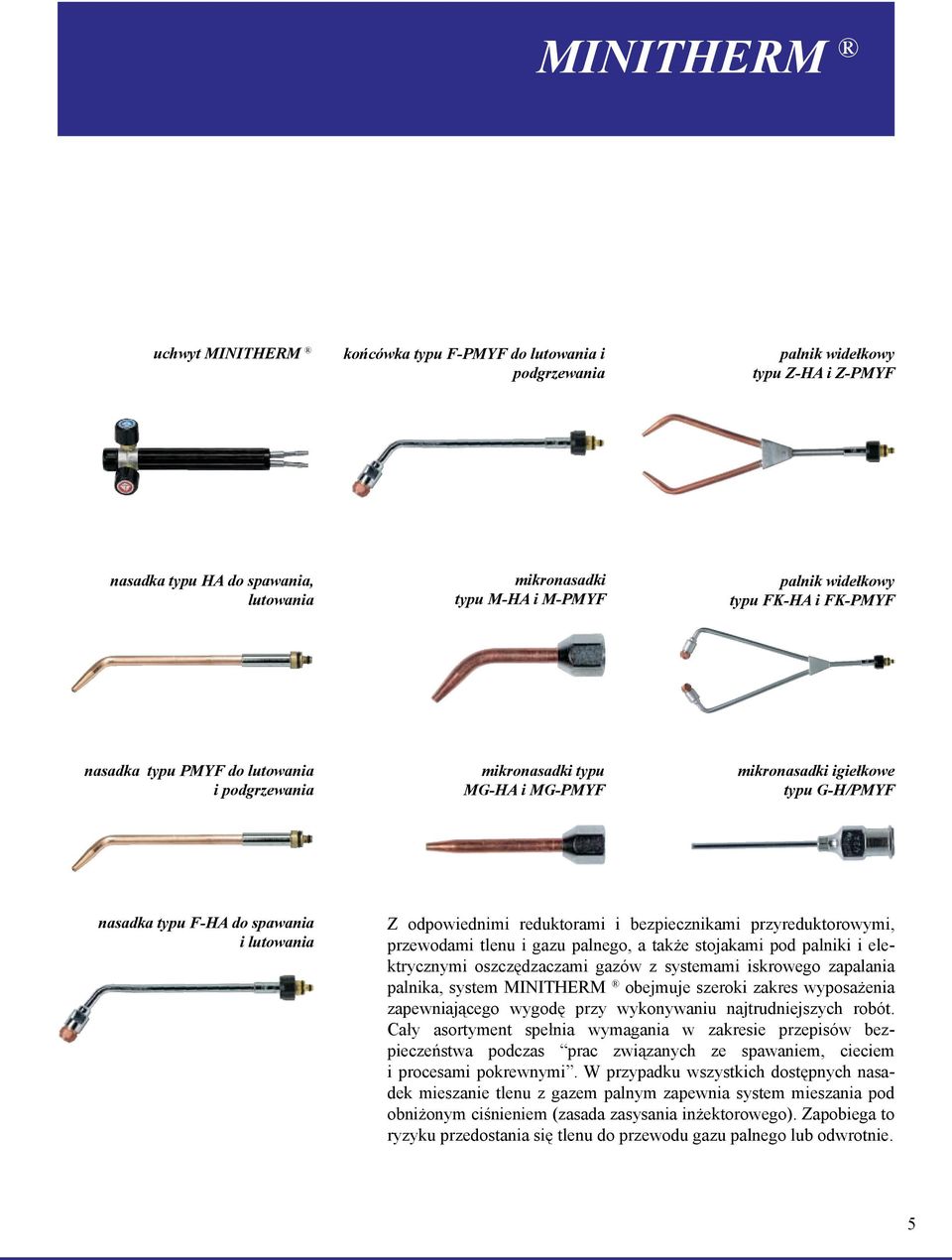

5 uchwyt MINITHERM końcówka typu F-PMYF do lutowania i podgrzewania palnik widełkowy typu Z-HA i Z-PMYF nasadka typu HA do spawania, lutowania mikronasadki typu M-HA i M-PMYF palnik widełkowy typu FK-HA i FK-PMYF nasadka typu PMYF do lutowania i podgrzewania mikronasadki typu MG-HA i MG-PMYF mikronasadki igiełkowe typu G-H/PMYF nasadka typu F-HA do spawania i lutowania Z odpowiednimi reduktorami i bezpiecznikami przyreduktorowymi, przewodami i gazu palnego, a także stojakami pod palniki i elektrycznymi oszczędzaczami gazów z systemami iskrowego zapalania palnika, system MINITHERM obejmuje szeroki zakres wyposażenia zapewniającego wygodę przy wykonywaniu najtrudniejszych robót. Cały asortyment spełnia wymagania w zakresie przepisów bezpieczeństwa podczas prac związanych ze spawaniem, cieciem i procesami pokrewnymi. W przypadku wszystkich dostępnych nasadek mieszanie z gazem palnym zapewnia system mieszania pod obniżonym ciśnieniem (zasada zasysania inżektorowego). Zapobiega to ryzyku przedostania się do przewodu gazu palnego lub odwrotnie. 5

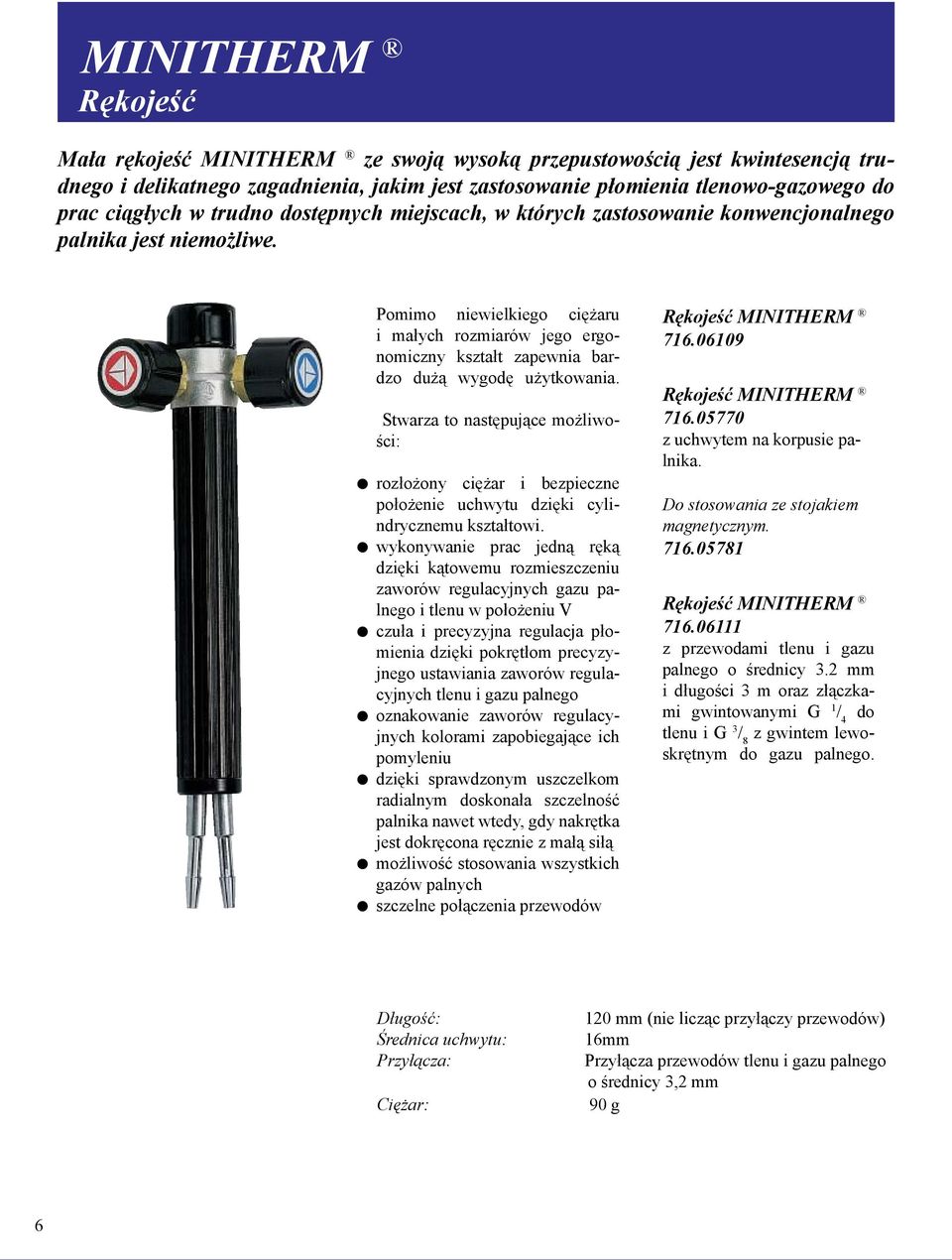

6 Rękojeść Mała rękojeść MINITHERM ze swoją wysoką przepustowością jest kwintesencją trudnego i delikatnego zagadnienia, jakim jest zastosowanie płomienia tlenowo-gazowego do prac ciągłych w trudno dostępnych miejscach, w których zastosowanie konwencjonalnego palnika jest niemożliwe. Pomimo niewielkiego ciężaru i małych rozmiarów jego ergonomiczny kształt zapewnia bardzo dużą wygodę użytkowania. Stwarza to następujące możliwości: rozłożony ciężar i bezpieczne położenie uchwytu dzięki cylindrycznemu kształtowi. wykonywanie prac jedną ręką dzięki kątowemu rozmieszczeniu zaworów regulacyjnych gazu palnego i w położeniu V czuła i precyzyjna regulacja płomienia dzięki pokrętłom precyzyjnego ustawiania zaworów regulacyjnych i gazu palnego oznakowanie zaworów regulacyjnych kolorami zapobiegające ich pomyleniu dzięki sprawdzonym uszczelkom radialnym doskonała szczelność palnika nawet wtedy, gdy nakrętka jest dokręcona ręcznie z małą siłą możliwość stosowania wszystkich gazów palnych szczelne połączenia przewodów Rękojeść MINITHERM Rękojeść MINITHERM z uchwytem na korpusie palnika. Do stosowania ze stojakiem magnetycznym Rękojeść MINITHERM z przewodami i gazu palnego o średnicy 3.2 mm i długości 3 m oraz złączkami gwintowanymi G 1 / 4 do i G 3 / 8 z gwintem lewoskrętnym do gazu palnego. Długość: Średnica uchwytu: Przyłącza: Ciężar: 120 mm (nie licząc przyłączy przewodów) 16mm Przyłącza przewodów i gazu palnego o średnicy 3,2 mm 90 g 6

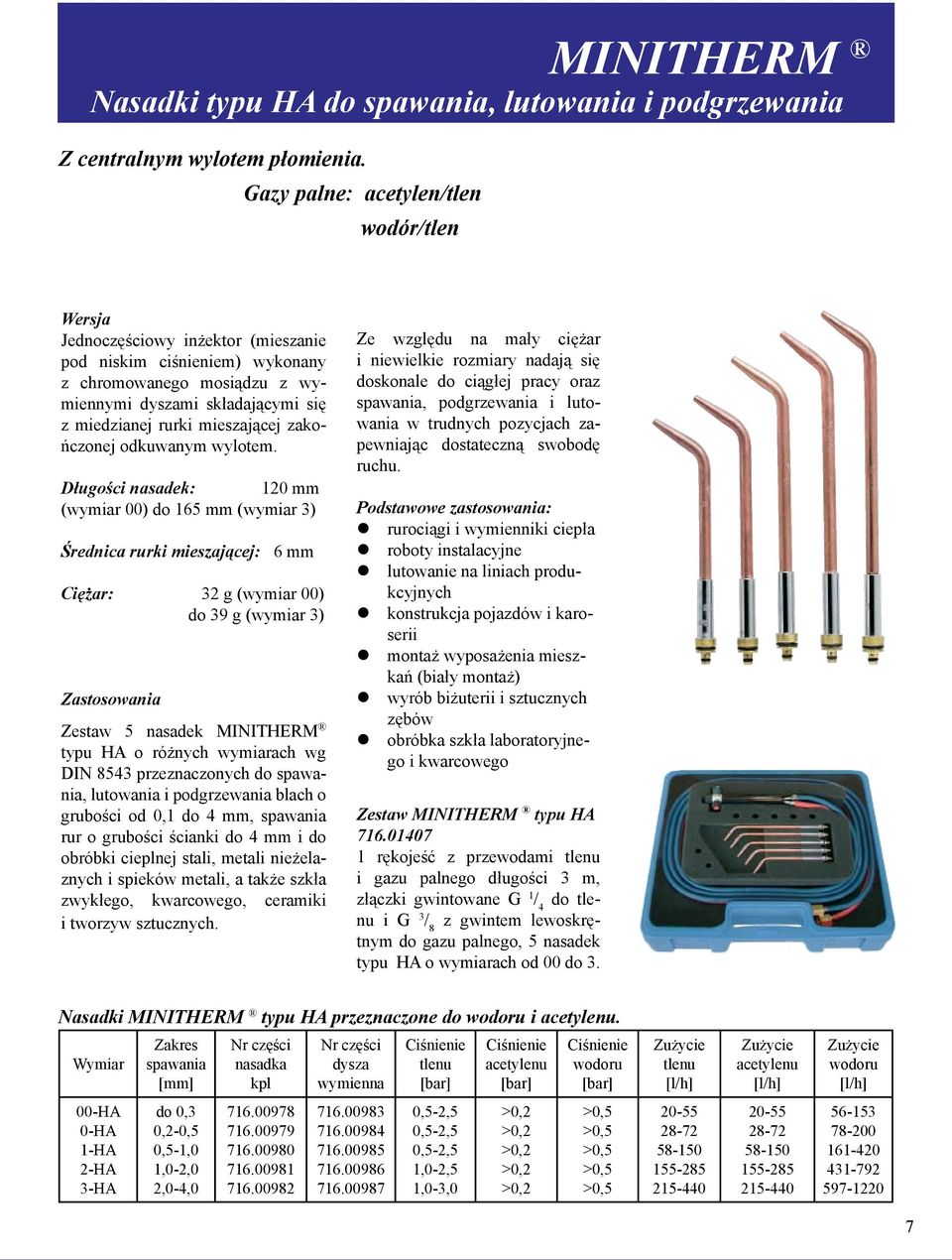

7 Nasadki typu HA do spawania, lutowania i podgrzewania Z centralnym wylotem płomienia. Gazy palne: acetylen/tlen wodór/tlen Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu z wymiennymi dyszami składającymi się z miedzianej rurki mieszającej zakończonej odkuwanym wylotem. Długości nasadek: 120 mm (wymiar 00) do 165 mm (wymiar 3) Średnica rurki mieszającej: 6 mm Ciężar: 32 g (wymiar 00) do 39 g (wymiar 3) Zastosowania Zestaw 5 nasadek MINITHERM typu HA o różnych wymiarach wg DIN 8543 przeznaczonych do spawania, lutowania i podgrzewania blach o grubości od 0,1 do 4 mm, spawania rur o grubości ścianki do 4 mm i do obróbki cieplnej stali, metali nieżelaznych i spieków metali, a także szkła zwykłego, kwarcowego, ceramiki i tworzyw sztucznych. Ze względu na mały ciężar i niewielkie rozmiary nadają się doskonale do ciągłej pracy oraz spawania, podgrzewania i lutowania w trudnych pozycjach zapewniając dostateczną swobodę ruchu. Podstawowe zastosowania: rurociągi i wymienniki ciepła roboty instalacyjne lutowanie na liniach produkcyjnych konstrukcja pojazdów i karoserii montaż wyposażenia mieszkań (biały montaż) wyrób biżuterii i sztucznych zębów obróbka szkła laboratoryjnego i kwarcowego Zestaw MINITHERM typu HA rękojeść z przewodami i gazu palnego długości 3 m, złączki gwintowane G 1 / 4 do i G 3 / 8 z gwintem lewoskrętnym do gazu palnego, 5 nasadek typu HA o wymiarach od 00 do 3. Nasadki MINITHERM typu HA przeznaczone do wodoru i acetylenu. Zakres spawania [mm] nasadka kpl dysza wymienna acetylenu wodoru acetylenu wodoru 00-HA 0-HA 1-HA 2-HA 3-HA do 0,3 0,2-0,5 0,5-1,0 1,0-2,0 2,0-4, ,5-2,5 0,5-2,5 0,5-2,5 1,0-2,5 1,0-3,0 >0,2 >0,2 >0,2 >0,2 >0,

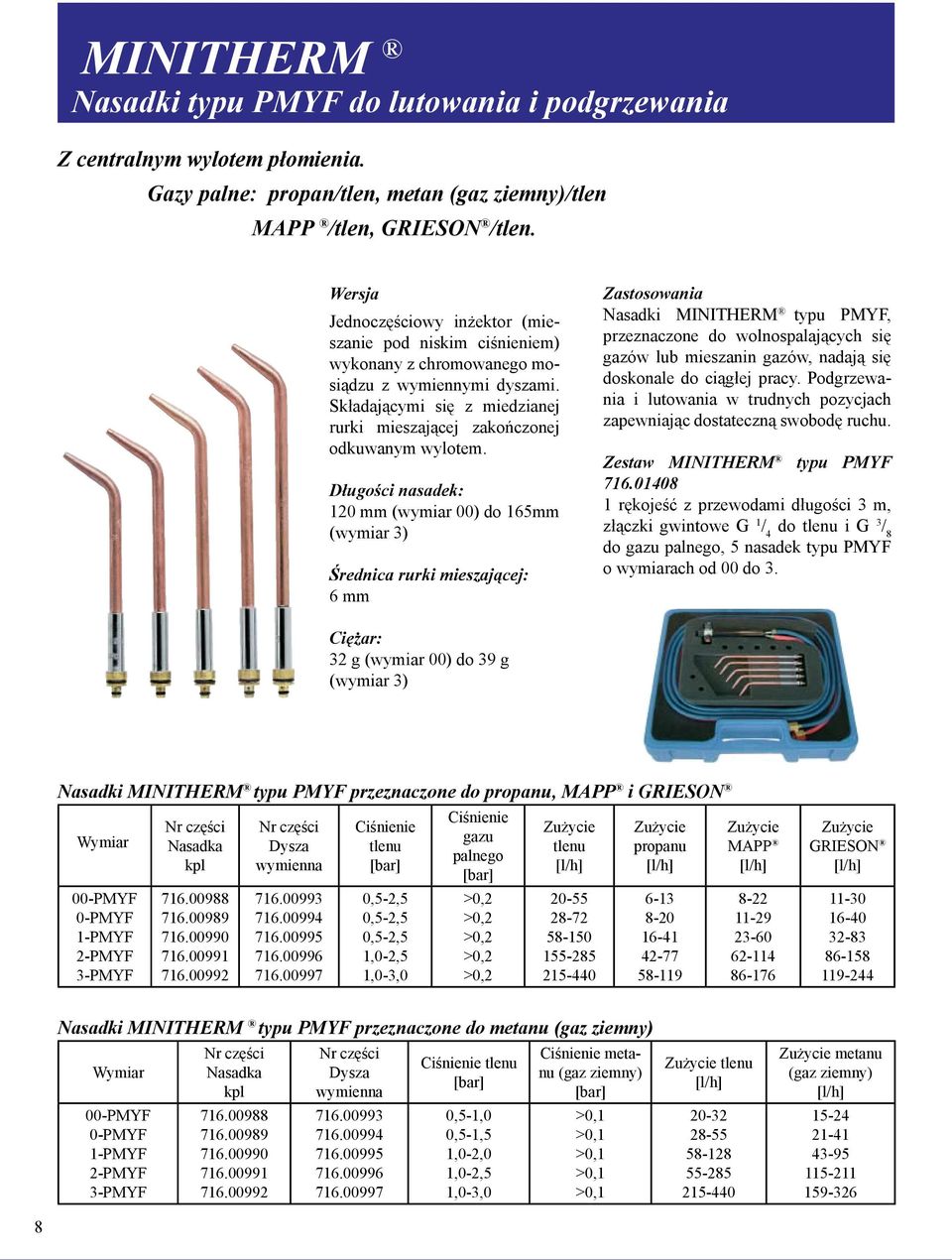

8 Nasadki typu PMYF do lutowania i podgrzewania Z centralnym wylotem płomienia. Gazy palne: propan/tlen, metan (gaz ziemny)/tlen MAPP /tlen, GRIESON /tlen. Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu z wymiennymi dyszami. Składającymi się z miedzianej rurki mieszającej zakończonej odkuwanym wylotem. Długości nasadek: 120 mm (wymiar 00) do 165mm (wymiar 3) Średnica rurki mieszającej: 6 mm Zastosowania Nasadki MINITHERM typu PMYF, przeznaczone do wolnospalających się gazów lub mieszanin gazów, nadają się doskonale do ciągłej pracy. Podgrzewania i lutowania w trudnych pozycjach zapewniając dostateczną swobodę ruchu. Zestaw MINITHERM typu PMYF rękojeść z przewodami długości 3 m, złączki gwintowe G 1 / 4 do i G 3 / 8 do gazu palnego, 5 nasadek typu PMYF o wymiarach od 00 do 3. Ciężar: 32 g (wymiar 00) do 39 g (wymiar 3) Nasadki MINITHERM typu PMYF przeznaczone do propanu, MAPP i GRIESON 00-PMYF 0-PMYF 1-PMYF 2-PMYF 3-PMYF Nasadka kpl Dysza wymienna ,5-2,5 0,5-2,5 0,5-2,5 1,0-2,5 1,0-3,0 gazu palnego >0,2 >0,2 >0,2 >0,2 >0, propanu MAPP GRIESON Nasadki MINITHERM typu PMYF przeznaczone do metanu (gaz ziemny) 00-PMYF 0-PMYF 1-PMYF 2-PMYF 3-PMYF Nasadka kpl Dysza wymienna ,5-1,0 0,5-1,5 1,0-2,0 1,0-2,5 1,0-3,0 metanu (gaz ziemny) >0,1 >0,1 >0,1 >0,1 >0, metanu (gaz ziemny)

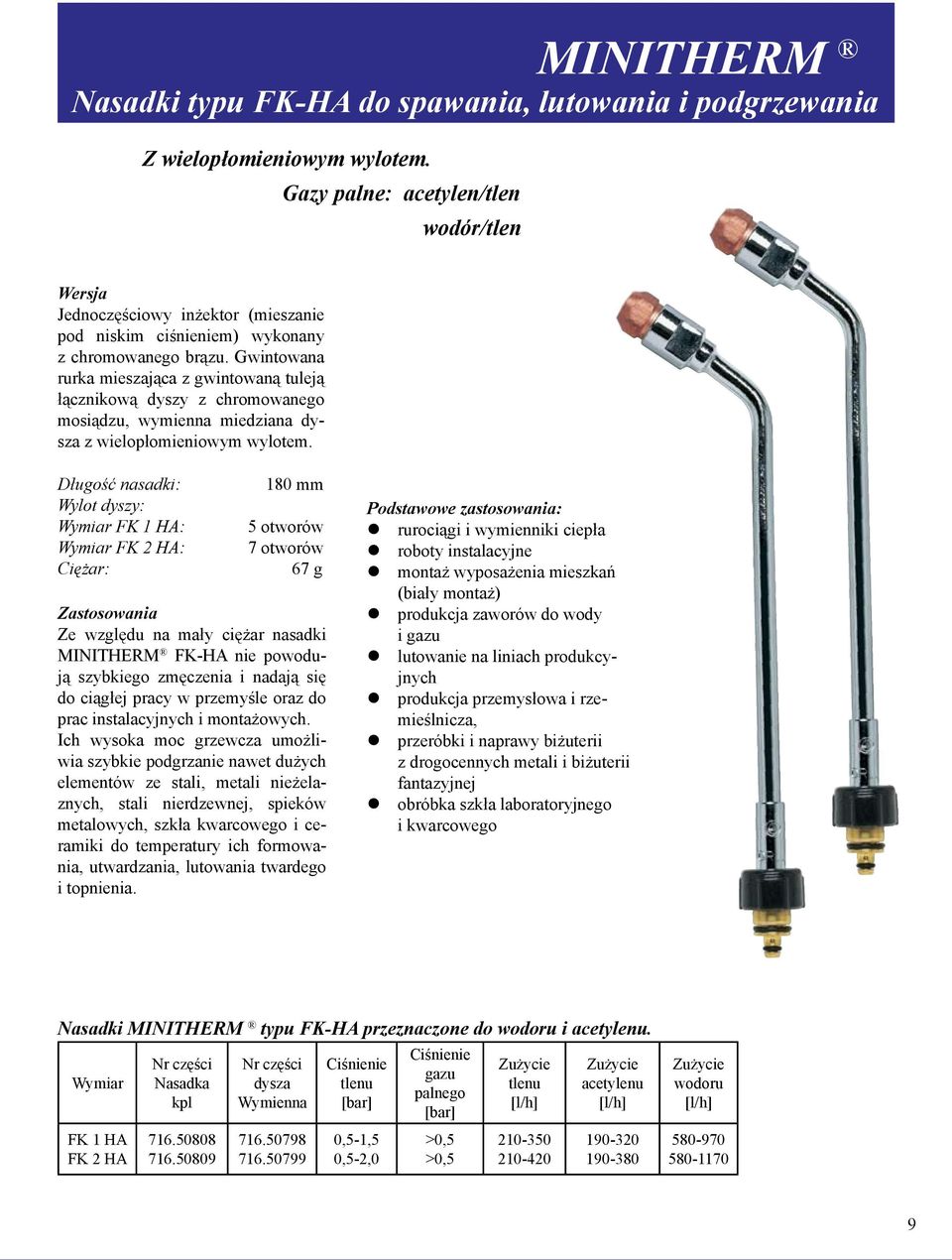

9 Nasadki typu FK-HA do spawania, lutowania i podgrzewania Z wielopłomieniowym wylotem. Gazy palne: acetylen/tlen wodór/tlen Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego brązu. Gwintowana rurka mieszająca z gwintowaną tuleją łącznikową dyszy z chromowanego mosiądzu, wymienna miedziana dysza z wielopłomieniowym wylotem. Długość nasadki: Wylot dyszy: FK 1 HA: FK 2 HA: Ciężar: 180 mm 5 otworów 7 otworów 67 g Zastosowania Ze względu na mały ciężar nasadki MINITHERM FK-HA nie powodują szybkiego zmęczenia i nadają się do ciągłej pracy w przemyśle oraz do prac instalacyjnych i montażowych. Ich wysoka moc grzewcza umożliwia szybkie podgrzanie nawet dużych elementów ze stali, metali nieżelaznych, stali nierdzewnej, spieków metalowych, szkła kwarcowego i ceramiki do temperatury ich formowania, utwardzania, lutowania twardego i topnienia. Podstawowe zastosowania: rurociągi i wymienniki ciepła roboty instalacyjne montaż wyposażenia mieszkań (biały montaż) produkcja zaworów do wody i gazu lutowanie na liniach produkcyjnych produkcja przemysłowa i rzemieślnicza, przeróbki i naprawy biżuterii z drogocennych metali i biżuterii fantazyjnej obróbka szkła laboratoryjnego i kwarcowego Nasadki MINITHERM typu FK-HA przeznaczone do wodoru i acetylenu. FK 1 HA FK 2 HA Nasadka kpl dysza Wymienna ,5-1,5 0,5-2,0 gazu palnego acetylenu wodoru

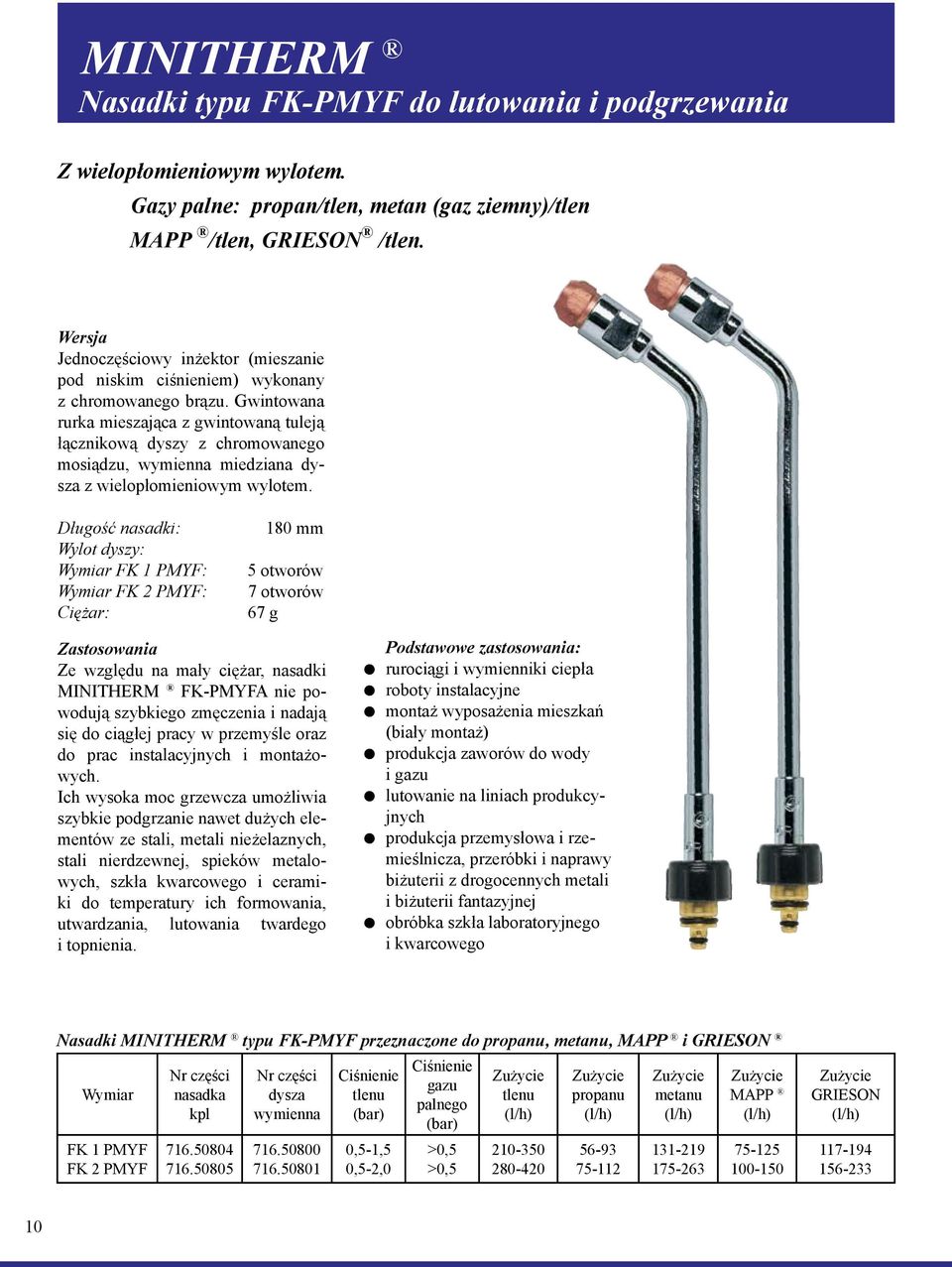

10 Nasadki typu FK-PMYF do lutowania i podgrzewania Z wielopłomieniowym wylotem. Gazy palne: propan/tlen, metan (gaz ziemny)/tlen MAPP /tlen, GRIESON /tlen. Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego brązu. Gwintowana rurka mieszająca z gwintowaną tuleją łącznikową dyszy z chromowanego mosiądzu, wymienna miedziana dysza z wielopłomieniowym wylotem. Długość nasadki: Wylot dyszy: FK 1 PMYF: FK 2 PMYF: Ciężar: 180 mm 5 otworów 7 otworów 67 g Zastosowania Ze względu na mały ciężar, nasadki MINITHERM FK-PMYFA nie powodują szybkiego zmęczenia i nadają się do ciągłej pracy w przemyśle oraz do prac instalacyjnych i montażowych. Ich wysoka moc grzewcza umożliwia szybkie podgrzanie nawet dużych elementów ze stali, metali nieżelaznych, stali nierdzewnej, spieków metalowych, szkła kwarcowego i ceramiki do temperatury ich formowania, utwardzania, lutowania twardego i topnienia. Podstawowe zastosowania: rurociągi i wymienniki ciepła roboty instalacyjne montaż wyposażenia mieszkań (biały montaż) produkcja zaworów do wody i gazu lutowanie na liniach produkcyjnych produkcja przemysłowa i rzemieślnicza, przeróbki i naprawy biżuterii z drogocennych metali i biżuterii fantazyjnej obróbka szkła laboratoryjnego i kwarcowego Nasadki MINITHERM typu FK-PMYF przeznaczone do propanu, metanu, MAPP i GRIESON FK 1 PMYF FK 2 PMYF nasadka kpl dysza wymienna (bar) 0,5-1,5 0,5-2,0 gazu palnego (bar) (l/h) propanu (l/h) metanu (l/h) MAPP (l/h) GRIESON (l/h)

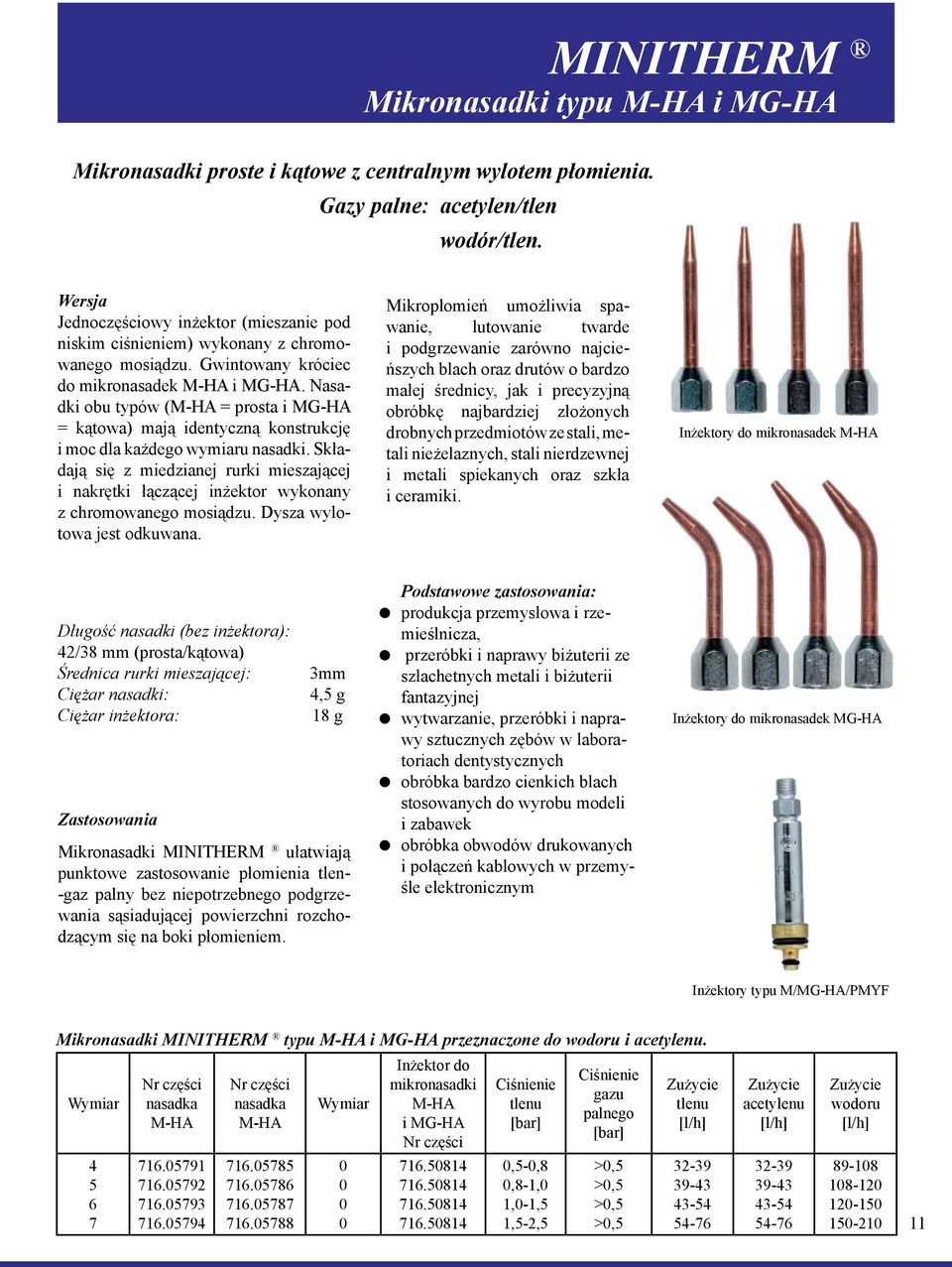

11 Mikronasadki typu M-HA i MG-HA Mikronasadki proste i kątowe z centralnym wylotem płomienia. Gazy palne: acetylen/tlen wodór/tlen. Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu. Gwintowany króciec do mikronasadek M-HA i MG-HA. Nasadki obu typów (M-HA = prosta i MG-HA = kątowa) mają identyczną konstrukcję i moc dla każdego wymiaru nasadki. Składają się z miedzianej rurki mieszającej i nakrętki łączącej inżektor wykonany z chromowanego mosiądzu. Dysza wylotowa jest odkuwana. Mikropłomień umożliwia spawanie, lutowanie twarde i podgrzewanie zarówno najcieńszych blach oraz drutów o bardzo małej średnicy, jak i precyzyjną obróbkę najbardziej złożonych drobnych przedmiotów ze stali, metali nieżelaznych, stali nierdzewnej i metali spiekanych oraz szkła i ceramiki. Inżektory do mikronasadek M-HA Długość nasadki (bez inżektora): 42/38 mm (prosta/kątowa) Średnica rurki mieszającej: Ciężar nasadki: Ciężar inżektora: Zastosowania 3mm 4,5 g 18 g Mikronasadki MINITHERM ułatwiają punktowe zastosowanie płomienia tlen- -gaz palny bez niepotrzebnego podgrzewania sąsiadującej powierzchni rozchodzącym się na boki płomieniem. Podstawowe zastosowania: produkcja przemysłowa i rzemieślnicza, przeróbki i naprawy biżuterii ze szlachetnych metali i biżuterii fantazyjnej wytwarzanie, przeróbki i naprawy sztucznych zębów w laboratoriach dentystycznych obróbka bardzo cienkich blach stosowanych do wyrobu modeli i zabawek obróbka obwodów drukowanych i połączeń kablowych w przemyśle elektronicznym Inżektory do mikronasadek MG-HA Inżektory typu M/MG-HA/PMYF Mikronasadki MINITHERM typu M-HA i MG-HA przeznaczone do wodoru i acetylenu nasadka M-HA nasadka M-HA Inżektor do mikronasadki M-HA i MG-HA ,5-0,8 0,8-1,0 1,0-1,5 1,5-2,5 gazu palnego acetylenu wodoru

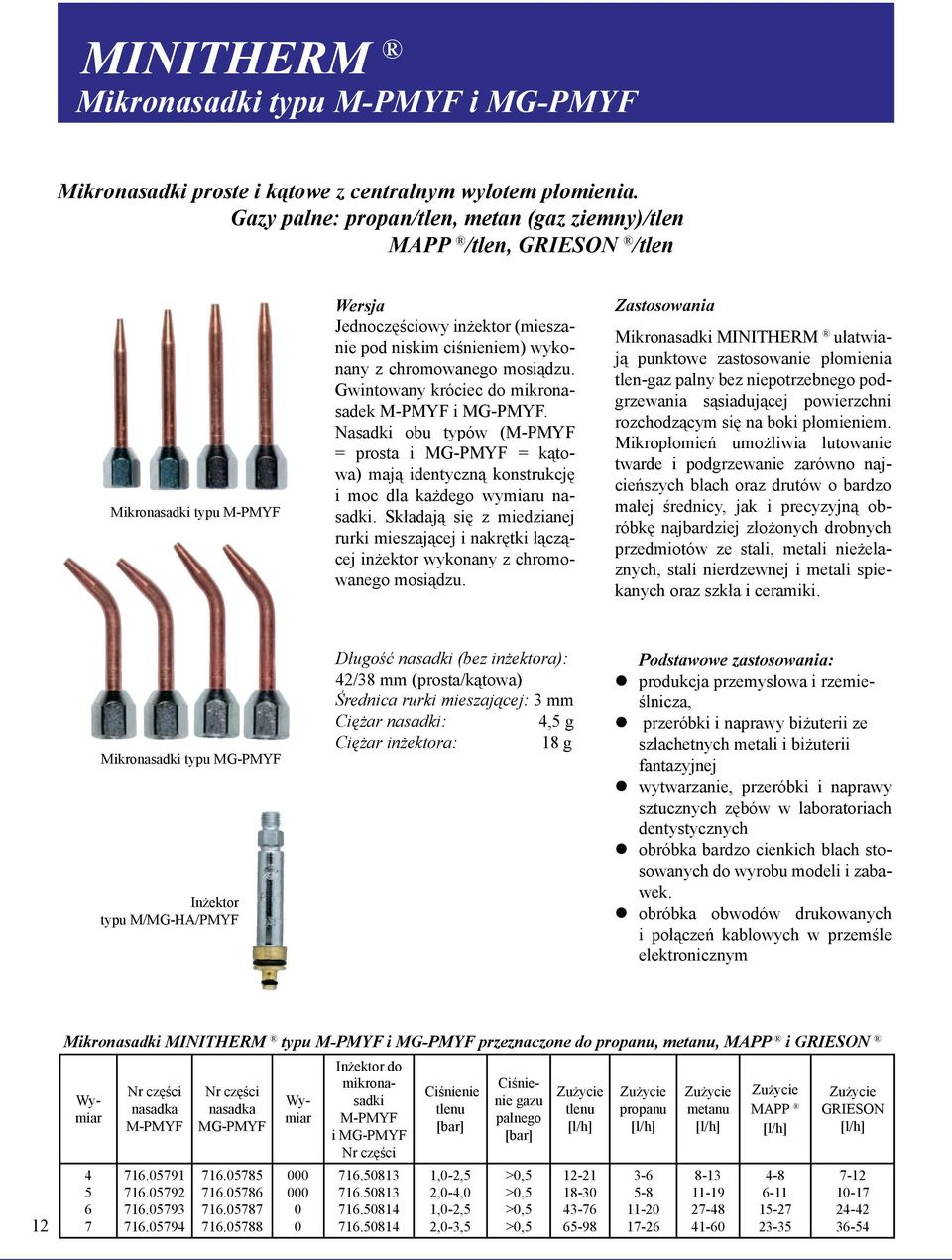

12 Mikronasadki typu M-PMYF i MG-PMYF Mikronasadki proste i kątowe z centralnym wylotem płomienia. Gazy palne: propan/tlen, metan (gaz ziemny)/tlen MAPP /tlen, GRIESON /tlen Mikronasadki typu M-PMYF Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu. Gwintowany króciec do mikronasadek M-PMYF i MG-PMYF. Nasadki obu typów (M-PMYF = prosta i MG-PMYF = kątowa) mają identyczną konstrukcję i moc dla każdego wymiaru nasadki. Składają się z miedzianej rurki mieszającej i nakrętki łączącej inżektor wykonany z chromowanego mosiądzu. Zastosowania Mikronasadki MINITHERM ułatwiają punktowe zastosowanie płomienia tlen-gaz palny bez niepotrzebnego podgrzewania sąsiadującej powierzchni rozchodzącym się na boki płomieniem. Mikropłomień umożliwia lutowanie twarde i podgrzewanie zarówno najcieńszych blach oraz drutów o bardzo małej średnicy, jak i precyzyjną obróbkę najbardziej złożonych drobnych przedmiotów ze stali, metali nieżelaznych, stali nierdzewnej i metali spiekanych oraz szkła i ceramiki. Mikronasadki typu MG-PMYF Inżektor typu M/MG-HA/PMYF Długość nasadki (bez inżektora): 42/38 mm (prosta/kątowa) Średnica rurki mieszającej: 3 mm Ciężar nasadki: 4,5 g Ciężar inżektora: 18 g Podstawowe zastosowania: produkcja przemysłowa i rzemieślnicza, przeróbki i naprawy biżuterii ze szlachetnych metali i biżuterii fantazyjnej wytwarzanie, przeróbki i naprawy sztucznych zębów w laboratoriach dentystycznych obróbka bardzo cienkich blach stosowanych do wyrobu modeli i zabawek. obróbka obwodów drukowanych i połączeń kablowych w przemśle elektronicznym 12 Mikronasadki MINITHERM typu M-PMYF i MG-PMYF przeznaczone do propanu, metanu, MAPP i GRIESON nasadka M-PMYF nasadka MG-PMYF Inżektor do mikronasadki M-PMYF i MG-PMYF ,0-2,5 2,0-4,0 1,0-2,5 2,0-3,5 gazu palnego propanu metanu MAPP GRIESON

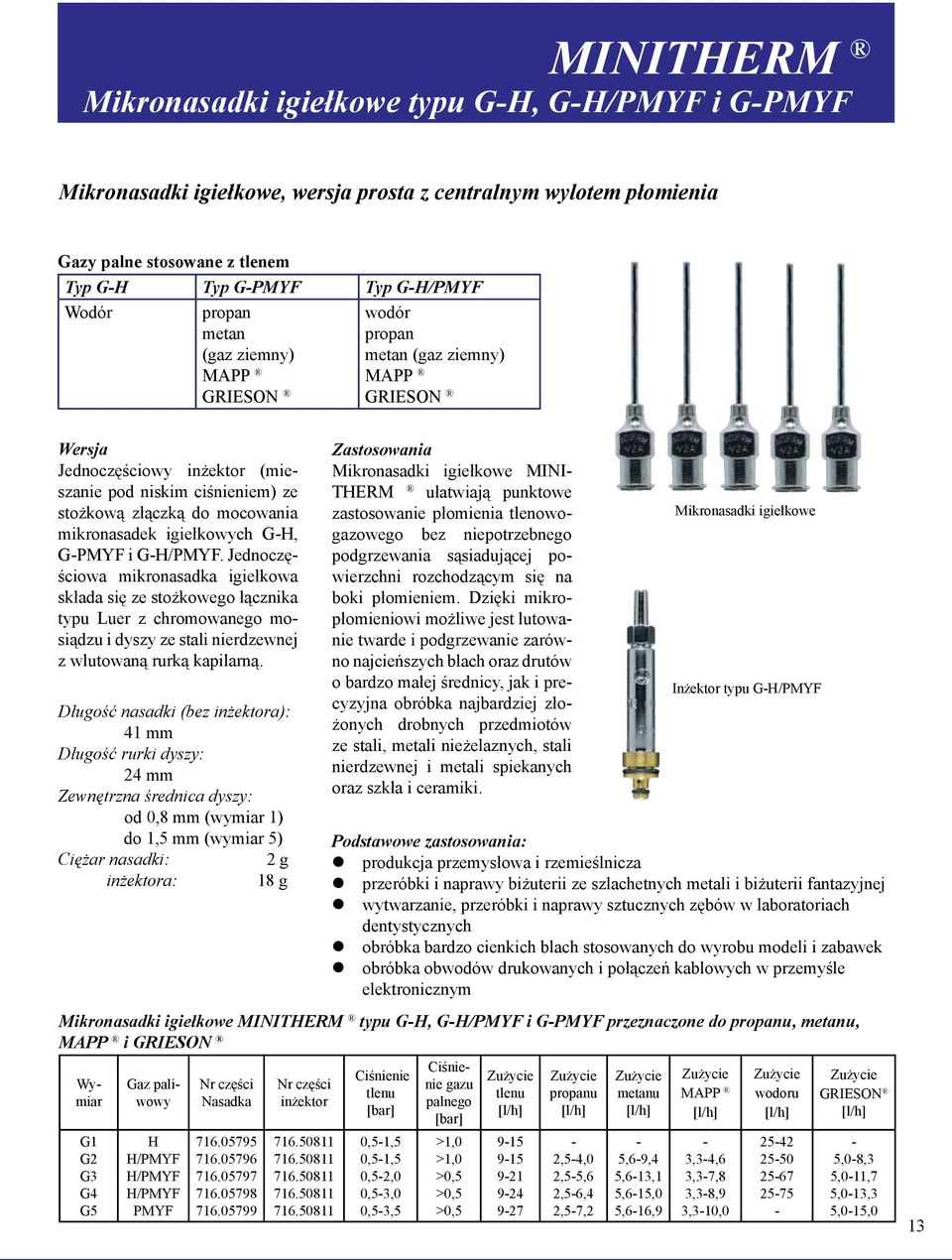

13 Mikronasadki igiełkowe typu G-H, G-H/PMYF i G-PMYF Mikronasadki igiełkowe, wersja prosta z centralnym wylotem płomienia Gazy palne stosowane z tlenem Typ G-H Typ G-PMYF Typ G-H/PMYF Wodór propan metan (gaz ziemny) MAPP GRIESON wodór propan metan (gaz ziemny) MAPP GRIESON Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) ze stożkową złączką do mocowania mikronasadek igiełkowych G-H, G-PMYF i G-H/PMYF. Jednoczęściowa mikronasadka igiełkowa składa się ze stożkowego łącznika typu Luer z chromowanego mosiądzu i dyszy ze stali nierdzewnej z wlutowaną rurką kapilarną. Długość nasadki (bez inżektora): 41 mm Długość rurki dyszy: 24 mm Zewnętrzna średnica dyszy: od 0,8 mm (wymiar 1) do 1,5 mm (wymiar 5) Ciężar nasadki: 2 g inżektora: 18 g Mikronasadki igiełkowe MINITHERM typu G-H, G-H/PMYF i G-PMYF przeznaczone do propanu, metanu, MAPP i GRIESON G1 G2 G3 G4 G5 H H/PMYF H/PMYF H/PMYF PMYF Nasadka inżektor Zastosowania Mikronasadki igiełkowe MINI- THERM ułatwiają punktowe zastosowanie płomienia tlenowogazowego bez niepotrzebnego podgrzewania sąsiadującej powierzchni rozchodzącym się na boki płomieniem. Dzięki mikropłomieniowi możliwe jest lutowanie twarde i podgrzewanie zarówno najcieńszych blach oraz drutów o bardzo małej średnicy, jak i precyzyjna obróbka najbardziej złożonych drobnych przedmiotów ze stali, metali nieżelaznych, stali nierdzewnej i metali spiekanych oraz szkła i ceramiki. 0,5-1,5 0,5-1,5 0,5-2,0 0,5-3,0 0,5-3,5 Gaz paliwowy gazu palnego >1,0 >1, propanu - 2,5-4,0 2,5-5,6 2,5-6,4 2,5-7,2 metanu - 5,6-9,4 5,6-13,1 5,6-15,0 5,6-16,9 Mikronasadki igiełkowe Inżektor typu G-H/PMYF Podstawowe zastosowania: produkcja przemysłowa i rzemieślnicza przeróbki i naprawy biżuterii ze szlachetnych metali i biżuterii fantazyjnej wytwarzanie, przeróbki i naprawy sztucznych zębów w laboratoriach dentystycznych obróbka bardzo cienkich blach stosowanych do wyrobu modeli i zabawek obróbka obwodów drukowanych i połączeń kablowych w przemyśle elektronicznym MAPP - 3,3-4,6 3,3-7,8 3,3-8,9 3,3-10,0 wodoru GRIESON - 5,0-8,3 5,0-11,7 5,0-13,3 5,0-15,0 13

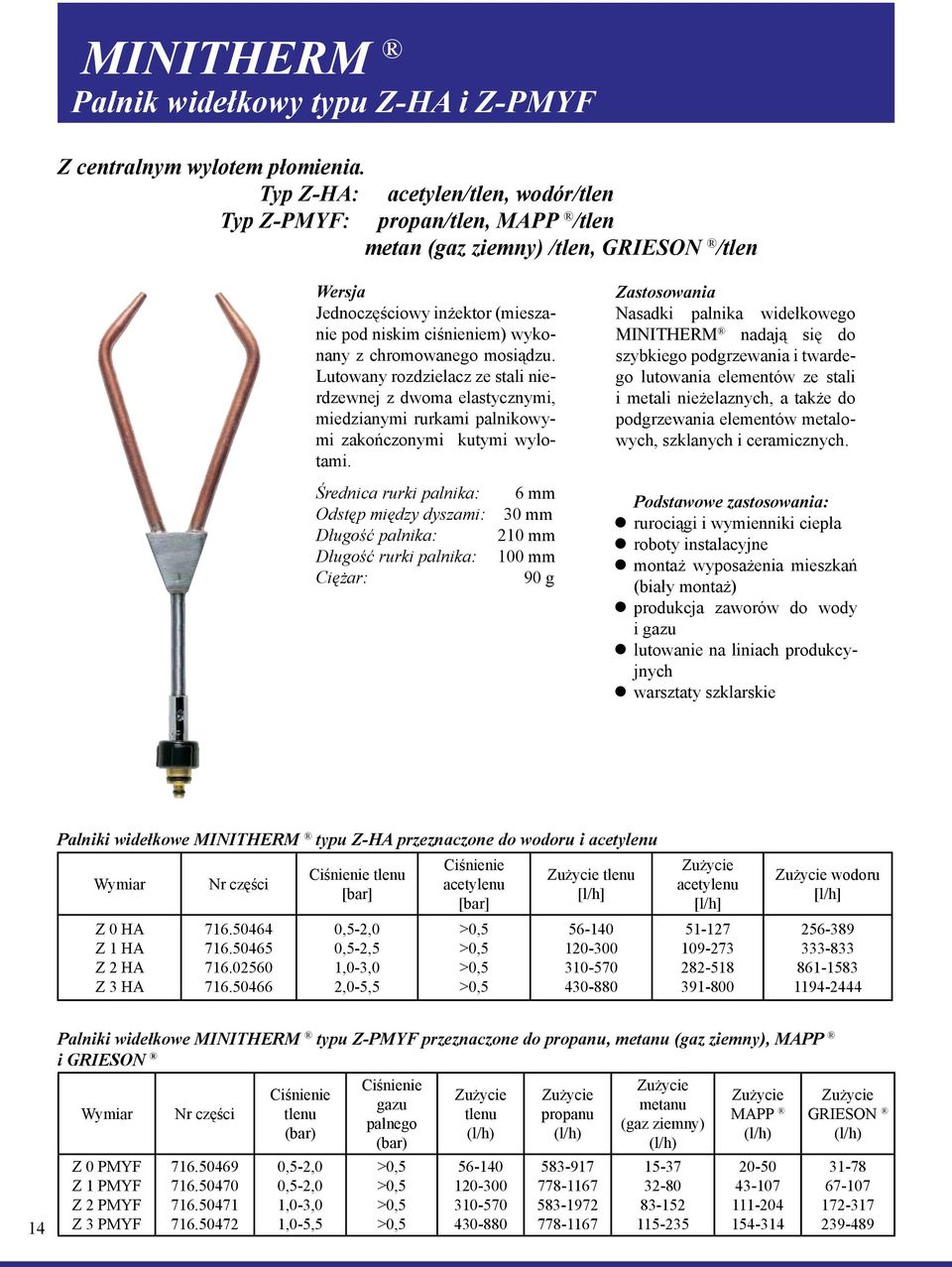

14 Palnik widełkowy typu Z-HA i Z-PMYF Z centralnym wylotem płomienia. Typ Z-HA: acetylen/tlen, wodór/tlen Typ Z-PMYF: propan/tlen, MAPP /tlen metan (gaz ziemny) /tlen, GRIESON /tlen Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu. Lutowany rozdzielacz ze stali nierdzewnej z dwoma elastycznymi, miedzianymi rurkami palnikowymi zakończonymi kutymi wylotami. Średnica rurki palnika: 6 mm Odstęp między dyszami: 30 mm Długość palnika: 210 mm Długość rurki palnika: 100 mm Ciężar: 90 g Zastosowania Nasadki palnika widełkowego MINITHERM nadają się do szybkiego podgrzewania i twardego lutowania elementów ze stali i metali nieżelaznych, a także do podgrzewania elementów metalowych, szklanych i ceramicznych. Podstawowe zastosowania: rurociągi i wymienniki ciepła roboty instalacyjne montaż wyposażenia mieszkań (biały montaż) produkcja zaworów do wody i gazu lutowanie na liniach produkcyjnych warsztaty szklarskie Palniki widełkowe MINITHERM typu Z-HA przeznaczone do wodoru i acetylenu Z 0 HA Z 1 HA Z 2 HA Z 3 HA ,5-2,0 0,5-2,5 1,0-3,0 2,0-5,5 acetylenu acetylenu wodoru Palniki widełkowe MINITHERM typu Z-PMYF przeznaczone do propanu, metanu (gaz ziemny), MAPP i GRIESON Z 0 PMYF Z 1 PMYF Z 2 PMYF Z 3 PMYF (bar) 0,5-2,0 0,5-2,0 1,0-3,0 1,0-5,5 gazu palnego (bar) (l/h) propanu (l/h) metanu (gaz ziemny) (l/h) MAPP (l/h) GRIESON (l/h)

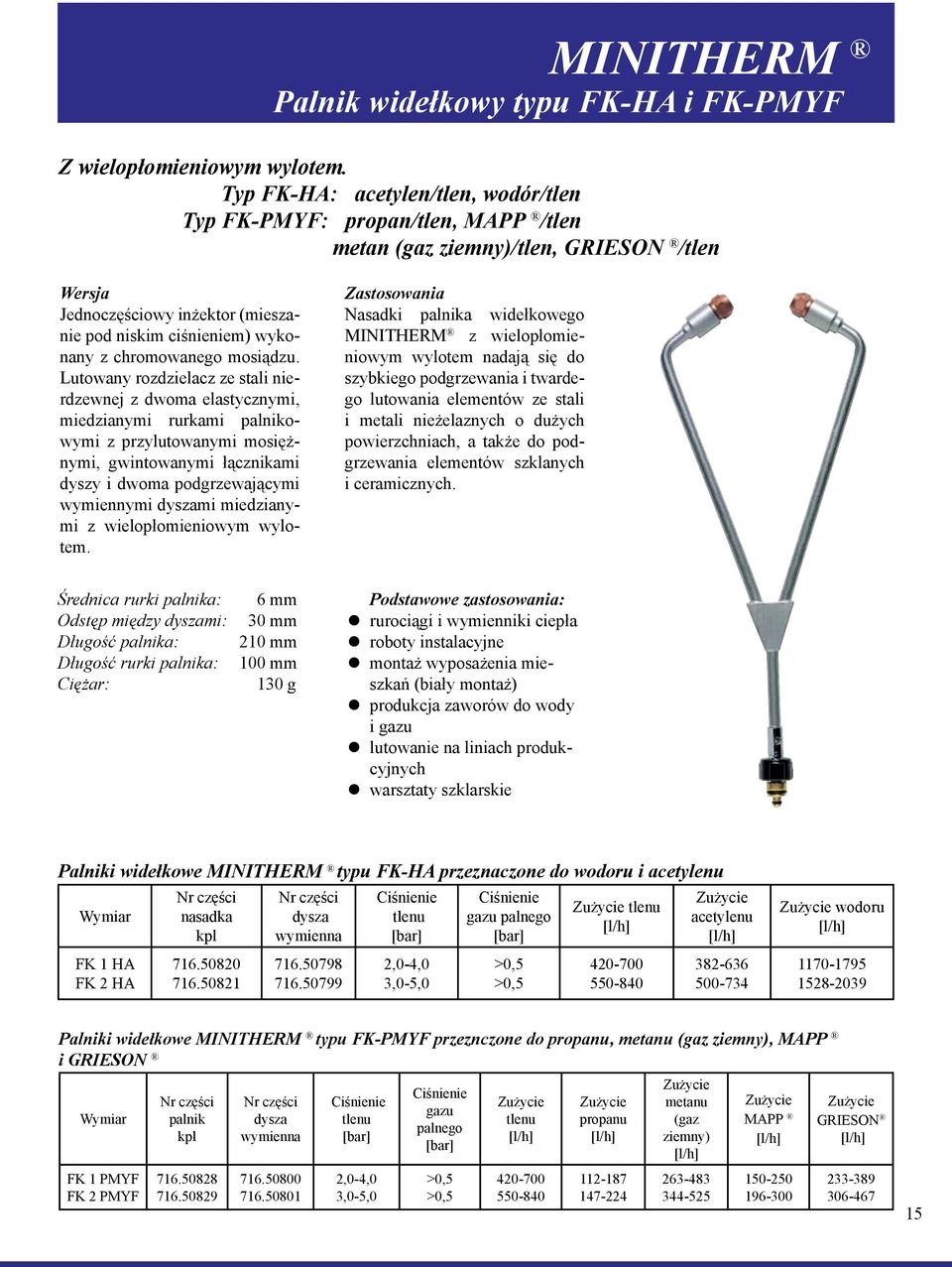

15 Palnik widełkowy typu FK-HA i FK-PMYF Z wielopłomieniowym wylotem. Typ FK-HA: acetylen/tlen, wodór/tlen Typ FK-PMYF: propan/tlen, MAPP /tlen metan (gaz ziemny)/tlen, GRIESON /tlen Wersja Jednoczęściowy inżektor (mieszanie pod niskim ciśnieniem) wykonany z chromowanego mosiądzu. Lutowany rozdzielacz ze stali nierdzewnej z dwoma elastycznymi, miedzianymi rurkami palnikowymi z przylutowanymi mosiężnymi, gwintowanymi łącznikami dyszy i dwoma podgrzewającymi wymiennymi dyszami miedzianymi z wielopłomieniowym wylotem. Zastosowania Nasadki palnika widełkowego MINITHERM z wielopłomieniowym wylotem nadają się do szybkiego podgrzewania i twardego lutowania elementów ze stali i metali nieżelaznych o dużych powierzchniach, a także do podgrzewania elementów szklanych i ceramicznych. Średnica rurki palnika: Odstęp między dyszami: Długość palnika: Długość rurki palnika: Ciężar: 6 mm 30 mm 210 mm 100 mm 130 g Podstawowe zastosowania: rurociągi i wymienniki ciepła roboty instalacyjne montaż wyposażenia mieszkań (biały montaż) produkcja zaworów do wody i gazu lutowanie na liniach produkcyjnych warsztaty szklarskie Palniki widełkowe MINITHERM typu FK-HA przeznaczone do wodoru i acetylenu FK 1 HA FK 2 HA nasadka kpl dysza wymienna ,0-4,0 3,0-5,0 gazu palnego acetylenu wodoru Palniki widełkowe MINITHERM typu FK-PMYF przeznczone do propanu, metanu (gaz ziemny), MAPP i GRIESON FK 1 PMYF FK 2 PMYF palnik kpl dysza wymienna ,0-4,0 3,0-5,0 gazu palnego propanu metanu (gaz ziemny) MAPP GRIESON

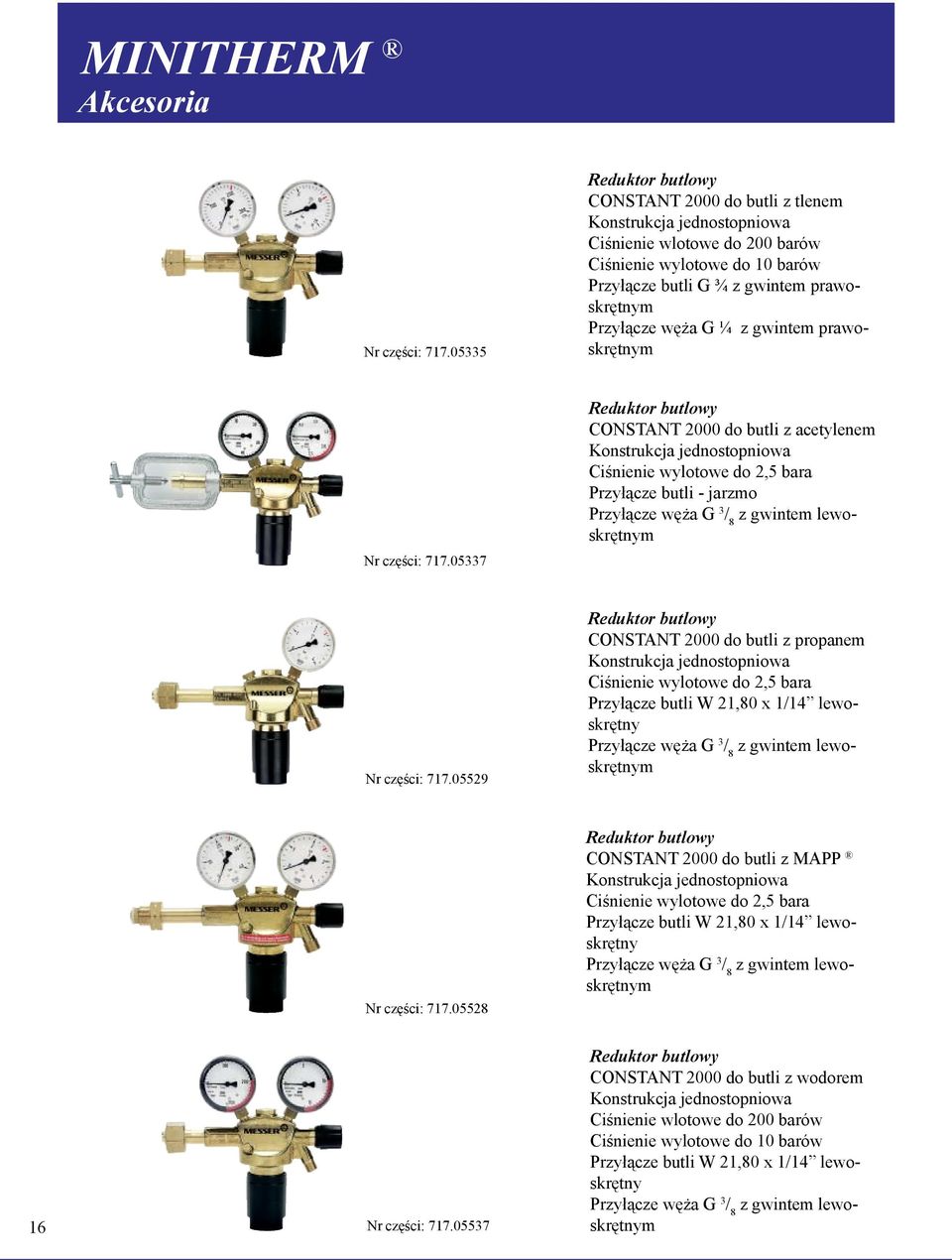

16 Akcesoria : Reduktor butlowy CONSTANT 2000 do butli z tlenem Konstrukcja jednostopniowa wlotowe do 200 barów wylotowe do 10 barów Przyłącze butli G ¾ z gwintem prawoskrętnym Przyłącze węża G ¼ z gwintem prawoskrętnym : Reduktor butlowy CONSTANT 2000 do butli z acetylenem Konstrukcja jednostopniowa wylotowe do 2,5 bara Przyłącze butli - jarzmo Przyłącze węża G 3 / 8 z gwintem lewoskrętnym : Reduktor butlowy CONSTANT 2000 do butli z propanem Konstrukcja jednostopniowa wylotowe do 2,5 bara Przyłącze butli W 21,80 x 1/14 lewoskrętny Przyłącze węża G 3 / 8 z gwintem lewoskrętnym : Reduktor butlowy CONSTANT 2000 do butli z MAPP Konstrukcja jednostopniowa wylotowe do 2,5 bara Przyłącze butli W 21,80 x 1/14 lewoskrętny Przyłącze węża G 3 / 8 z gwintem lewoskrętnym 16 : Reduktor butlowy CONSTANT 2000 do butli z wodorem Konstrukcja jednostopniowa wlotowe do 200 barów wylotowe do 10 barów Przyłącze butli W 21,80 x 1/14 lewoskrętny Przyłącze węża G 3 / 8 z gwintem lewoskrętnym

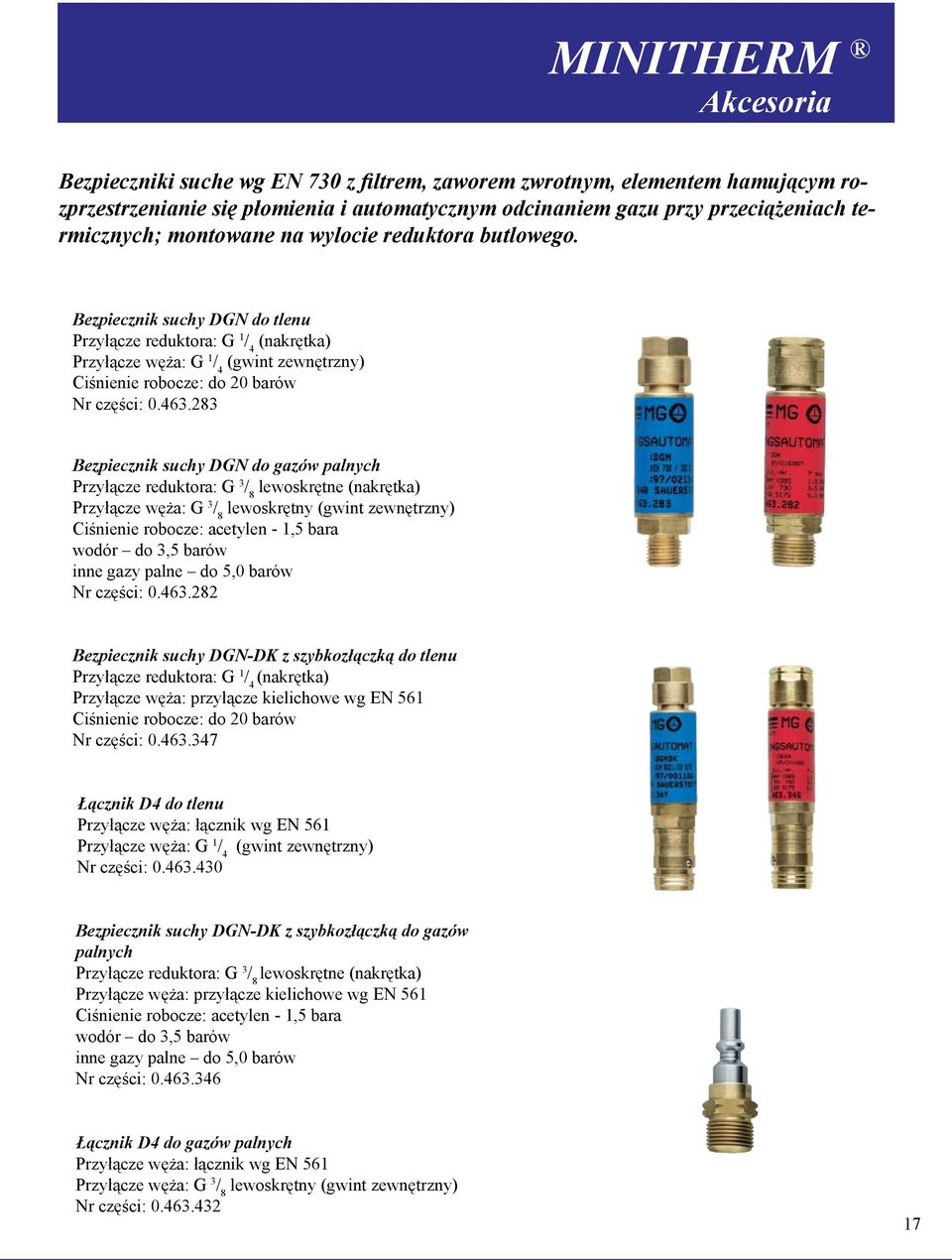

17 Akcesoria Bezpieczniki suche wg EN 730 z filtrem, zaworem zwrotnym, elementem hamującym rozprzestrzenianie się płomienia i automatycznym odcinaniem gazu przy przeciążeniach termicznych; montowane na wylocie reduktora butlowego. Bezpiecznik suchy DGN do Przyłącze reduktora: G 1 / 4 (nakrętka) Przyłącze węża: G 1 / 4 (gwint zewnętrzny) robocze: do 20 barów : Bezpiecznik suchy DGN do gazów palnych Przyłącze reduktora: G 3 / 8 lewoskrętne (nakrętka) Przyłącze węża: G 3 / 8 lewoskrętny (gwint zewnętrzny) robocze: acetylen - 1,5 bara wodór do 3,5 barów inne gazy palne do 5,0 barów : Bezpiecznik suchy DGN-DK z szybkozłączką do Przyłącze reduktora: G 1 / 4 (nakrętka) Przyłącze węża: przyłącze kielichowe wg EN 561 robocze: do 20 barów : Łącznik D4 do Przyłącze węża: łącznik wg EN 561 Przyłącze węża: G 1 / 4 (gwint zewnętrzny) : Bezpiecznik suchy DGN-DK z szybkozłączką do gazów palnych Przyłącze reduktora: G 3 / 8 lewoskrętne (nakrętka) Przyłącze węża: przyłącze kielichowe wg EN 561 robocze: acetylen - 1,5 bara wodór do 3,5 barów inne gazy palne do 5,0 barów : Łącznik D4 do gazów palnych Przyłącze węża: łącznik wg EN 561 Przyłącze węża: G 3 / 8 lewoskrętny (gwint zewnętrzny) :

18 Akcesoria : Stojak pod palnik Przeznaczony dla palnika MINTHERM z dodatkowym uchwytem (część nr ) umożliwiający wygodne oparcie palnika podczas przerw w pracy, w położeniu bezpiecznym pozwalającym na łatwe uchwycenie zapalonego palnika. Szczególnie przydatny w przypadku stosowania nasadek MINTHERM większych rozmiarów do spawania, lutowania i podgrzewania lub w przypadku korzystania z nasadek widełkowych MINTHERM. Magnetyczny stojak pod palnik. Przeznaczony do standardowej rękojeści bez dodatkowego uchwytu (nr części ). W skład stojaka wchodzą: staliwna podstawa z 7 ponumerowanymi otworami na mikronasadki MINTHERM, wspornik wygięty pod kątem 45` z zamocowanym okrągłym magnesem i chromowanym uchwytem instalowanym na palniku MINTHERM. : Elektryczna automatyczna zapalarka stołowa Zapalarka akumulatorowa obsługiwana jedną ręką z łatwo dostępnym przyciskiem on/off (włącz/wyłącz), komorą iskrową z elektrodą zapalającą i głównym wyłącznikiem. y: 70 x 52 x 90 mm (wys. x szer. x głęb.) Akumulatory: 2 pojedyncze ogniwa 1,5 V : Napięcie zasilania: 24 V, 50/60 Hz : Napięcie zasilania: 230 V, 50/60 Hz : Oszczędzacz gazu z zapłonem elektrycznym Przeznaczony dla wszystkich gazów palnych. Składający się z: podstawy z uchwytem palnika, mikroprzełącznika i przycisku zapalarki zasilanego wysokim napięciem oraz rozdzielacza z wyłącznikiem zasilania, nastawnego regulatora czasowego do nastawiania czasu zapłonu, nastawnego regulatora czasowego do ustawiania opóźnienia wypływu, zaworów elektromagnetycznych do i gazu palnego z gwintowymi przyłączami, kabla połączeniowego w specjalnej osłonie izolującej i kabla zasilającego.

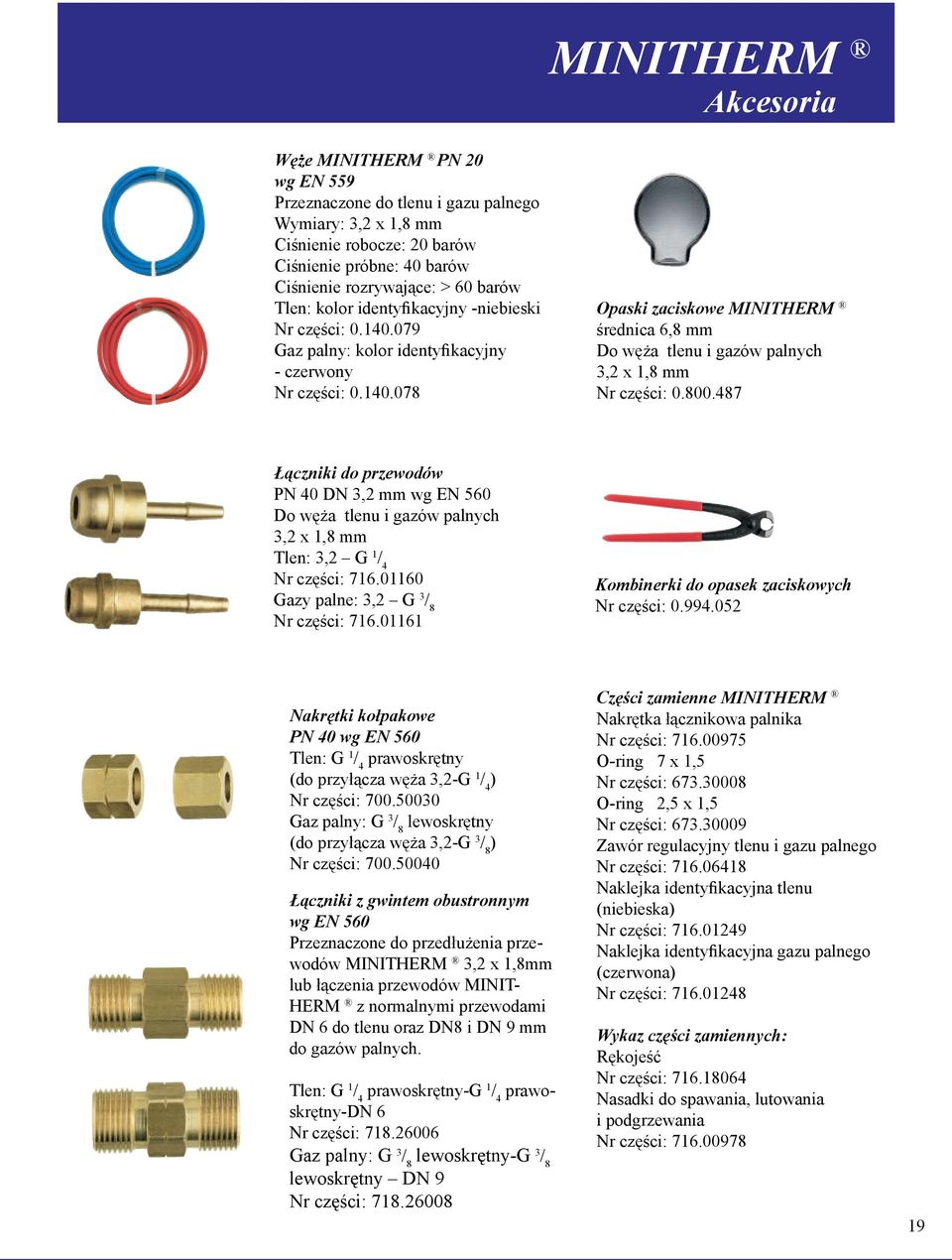

19 Akcesoria Węże MINITHERM PN 20 wg EN 559 Przeznaczone do i gazu palnego y: 3,2 x 1,8 mm robocze: 20 barów próbne: 40 barów rozrywające: > 60 barów Tlen: kolor identyfikacyjny -niebieski : Gaz palny: kolor identyfikacyjny - czerwony : Opaski zaciskowe MINITHERM średnica 6,8 mm Do węża i gazów palnych 3,2 x 1,8 mm : Łączniki do przewodów PN 40 DN 3,2 mm wg EN 560 Do węża i gazów palnych 3,2 x 1,8 mm Tlen: 3,2 G 1 / 4 : Gazy palne: 3,2 G 3 / 8 : Kombinerki do opasek zaciskowych : Nakrętki kołpakowe PN 40 wg EN 560 Tlen: G 1 / 4 prawoskrętny (do przyłącza węża 3,2-G 1 / 4 ) : Gaz palny: G 3 / 8 lewoskrętny (do przyłącza węża 3,2-G 3 / 8 ) : Łączniki z gwintem obustronnym wg EN 560 Przeznaczone do przedłużenia przewodów MINITHERM 3,2 x 1,8mm lub łączenia przewodów MINIT- HERM z normalnymi przewodami DN 6 do oraz DN8 i DN 9 mm do gazów palnych. Tlen: G 1 / 4 prawoskrętny-g 1 / 4 prawoskrętny-dn 6 : Gaz palny: G 3 / 8 lewoskrętny-g 3 / 8 lewoskrętny DN 9 : Części zamienne MINITHERM Nakrętka łącznikowa palnika : O-ring 7 x 1,5 : O-ring 2,5 x 1,5 : Zawór regulacyjny i gazu palnego : Naklejka identyfikacyjna (niebieska) : Naklejka identyfikacyjna gazu palnego (czerwona) : Wykaz części zamiennych: Rękojeść : Nasadki do spawania, lutowania i podgrzewania :

20 NOWOŚĆ! Mechaniczny oszczędzacz gazów wersja A (acetylen) nr kat wersja PM (propan, metan/gaz ziemny) nr kat Messer Eutectic Castolin Sp. z o.o. ul. Robotnicza Gliwice tel.: 032/ tel.kom.: fax: 032/ castolin@castolin.pl Opisy, dane techniczne i ilustracje zamieszczone w niniejszym katalogu mają charakter informacyjny i niewiążący. Producent zastrzega sobie prawo wprowadzania zmian w swoich wyrobach bez uprzedniego powiadomienia.
