Dobór urządzeń niskoprądowych i uruchomienie instalacji zgodnej z rozporządzeniem MTBiGM. Multiswitche jednokablowe TERRA dscr - technika Unicable.

Transkrypt

1 Dobór urządzeń niskoprądowych i uruchomienie instalacji zgodnej z rozporządzeniem MTBiGM. Multiswitche jednokablowe TERRA dscr - technika Unicable. Instalacje hotelowe. Tomasz Świątek - DIPOL

2 Projekt rozporządzenia Ministra Transportu, Budownictwa i Gospodarki morskiej luty 2013 r. W przypadku nowo budowanych budynków wielorodzinnych, nowelizacja rozporządzenia wprowadza obowiązek: montażu instalacji światłowodowej, montażu instalacji umożliwiającej zbiorowy odbiór cyfrowych programów telewizji naziemnej DVB-T oraz radia, jak również instalacji umożliwiającej zbiorowy odbiór programów telewizji satelitarnej z dwóch pozycji satelitarnych, montażu okablowania miedzianego, koncentrycznego wraz z osprzętem na potrzeby dostarczenia do mieszkania sygnału sieci kablowej lub drugiego sygnału telewizji satelitarnej i DVB-T - jeden dodatkowy przewód koncentryczny do mieszkania, montażu okablowania miedzianego w postaci dwóch skrętek komputerowych doprowadzonych do mieszkania, montażu teletechnicznej skrzynki mieszkaniowej, wydzielenia odpowiedniego pomieszczenia teletechnicznego w budynku.

3 Projekt rozporządzenia Ministra Transportu, Budownictwa i Gospodarki morskiej luty 2013 r. W każdym mieszkaniu teletechniczna skrzynka mieszkaniowa, a w niej: 2 światłowodowe włókna jednomodowe 2 skrętki komputerowe kat. 5e lub wyższej 2 przewody koncentryczne w klasie ekranowania A lub wyższej

4 Projekt rozporządzenia Ministra Transportu, Budownictwa i Gospodarki morskiej luty 2013 r. IDLB-STCF 120 cm INVERTO [ciemna] Dipol Tri-Digit Dipol-4/DAB Dipol 1RUZ PMB TRISET-113 klasa A 75 Om 1. okablowanie kategorii RG-6 lub wyższej, wykonane w klasie A, zawierające podwójny ekran folię aluminiową i oplot o gęstości co najmniej 77% oraz miedzianą żyłę wewnętrzną o średnicy nie mniejszej niż 1 milimetr. Do każdej skrzynki mieszkaniowej oprowadzony ma być jeden przewód z multiswitcha (sygnał FM+DVB-T+SAT) oraz drugi z multiswitcha lub z osprzętu sieci kablowej. 2. zestaw antenowy: antena FM 87,5 108MHz, VHF/DAB MHz, UHF MHz o zysku nie mniejszym niż 14dBi, czasze satelitarne paraboliczne lub offsetowe o średnicy nie mniejszej niż 1,20m 3. instalacja ma zapewniać odbiór sygnału satelitarnego z co najmniej dwóch satelitów - sprzęt instalacyjny wykonany w klasie ekranowania A. MV-916L TERRA

5 Projekt rozporządzenia Ministra Transportu, Budownictwa i Gospodarki morskiej luty 2013 r.

6 Magistralne instalacje multiswitchowe - wzmacniacze

7 Wzmacniacze kanałowe/szerokopasmowe DVB-T DVB-T z AGC at440 TERRA MA-049L FM-BIII-UHF max 34 db TERRA

8 Wzmacnianie sygnałów DVB-T w instalacjach SMATV Wzmacniacze wejściowe filtracja i selektywne wzmocnienie wybranych multipleksów DVB-T wyrównanie poziomu sygnału dla poszczególnych kanałów przygotowanie sygnału do dalszego przetwarzania w kolejnych elementach sieci reakcja na zmiany i zakłócenia propagacyjne Wzmacniacze magistrali kompensacja tłumienia przewodów i elementów biernych instalacji korekcja charakterystyki tłumienia przewodów

9 Wzmacniacze DVB-T z AGC at420/at422/at440 TERRA at420 Cyfrowy, dwukanałowy, dla pasma UHF MHz (kanały 21-69) at422 Cyfrowy, dwukanałowy, dla pasma VHF MHz (kanały 5-12) at440 Cyfrowy, czterokanałowy, dla pasma UHF MHz (kanały 21-60) Funkcje i parametry: Automatic Gain Control (AGC) wzmocnienie czterech multipleksów DVB- T offset MHz, wysoki współczynnik błędu modulacji MER > 36 db, regulacja poziomu wyjściowego db, montaż na szynie DIN, także w szafie RACK 19" dwupozycyjny wyświetlacz, zasilanie przedwzmacniacza DC 12 V, max. 0,1 A Urządzenie programowane cyfrowo. DVB-T z AGC at440 TERRA UP413 12V/4.5A

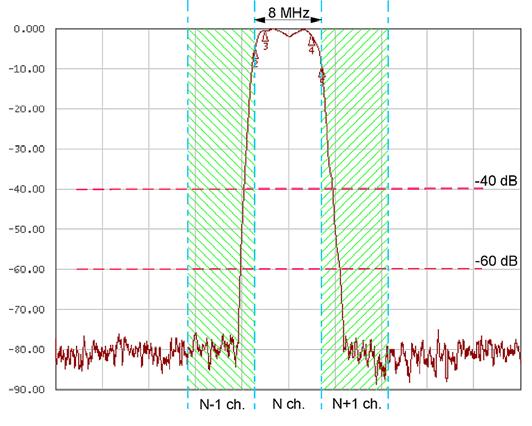

10 at420/at422/at440 TERRA - selektywność Wykorzystanie ultra selektywnych filtrów SAW (Surface Acoustic Wave) Jedno z najlepszych rozwiązań dostępnych obecnie na rynku europejskim. 40dB 2 MHz od granicy kanału! Praca sąsiedniokanałowa DVB-T DVB-T z AGC at440 TERRA

11 at420/at422/at440 - AGC AGC (Automatic Gain Control) automatyczna kontrola wzmocnienia, wbudowany układ pozwalający na zapewnienie stabilności sygnału na wyjściu wzmacniacza. Układ automatycznej regulacji wzmocnienia pozwala na: automatyczne wyrównanie poziomu sygnału dla wszystkich kanałów niezależnie od ich poziomu na wejściu urządzenia (przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału) wynoszące 82 dbμv - dzięki takiej funkcjonalności instalator nie musi martwić się o wyrównywanie poziomu wszystkich sygnałów na wejściu instalacji, dostosowanie poziomu wzmocnienia do okresowych zmian sygnałowych na wejściu instalacji. DVB-T z AGC at440 TERRA

12 at440 - konfiguracja Default settings This amplifier is supplied with the following default settings F1, F2, F3, F4 Displayed Display meaning UHF channel (21-60) 21 Channel 21 Output attenuator (00-10) db 00 0 db attenuation RF output (on/off) of (RF off) RF is turned off Offset (-2 2) 0 No RF offset i pre-set DC on RF input (0/12) 0 DC on imput set 0 V power up -- 1 dc F1 F2 F3 F Displayed Offset tuning Shift (MHz) of 0 00 of 0 00 of 0 00 of , , ,25 1-0,125

13 PROFILER Revolution 6700 FM-4xVHF/UHF wzmacniacz dedykowany do zbiorczych instalacji antenowych, automatyczna regulacja wzmocnienia (AGC) w czasie rzeczywistym, niezależne, selektywne wzmocnienie dla 50 torów/filtrów kanałowych w paśmie VHF/UHF, funkcja przemiennika - przemiana dowolnego kanału w paśmie VHF/UHF na inny w paśmie VHF/UHF, przystosowany do transmisji sygnałów cyfrowej telewizji naziemnej DVB-T, slot SD do kopiowania konfiguracji, przełącznik tłumienie sygnału LTE (pasmo 4G > 790MHz, pasmo 5G > 694 MHz) niski pobór mocy, prosta instalacja i konfiguracja PROFILER Revolution 6700

14 Wzmacniacz szerokopasmowy FM/VHF/UHF ma400 TERRA Zastosowanie: gdy poziom wyjściowy urządzeń at420, at422 lub at440 jest niewystarczający, w celu sumowania sygnałów z anten pracujących w różnych pasmach. Funkcje: Trzy niezależne tory wzmacniające dla FM, VHF&DAB, UHF Osobna płynna regulacja wzmocnienia db Osobne tłumiki -10/0 db Osobne zasilanie przedwzmacniacza DC 12V 0,1 A Wzmocnienie 30 db Maksymalny poziom sygnału IMD3 VHF 116; UHF 118 dbμv ma400

15 Pozostałe elementy systemu TERRA - akcesoria ć HDR zasilacz z wydajnością umożliwiającą zasilenie 8 dowolnych urządzeń / taśmy zasilające, przeznaczone do dystrybucji zasilania na kolejnych panelach mostek połączeniowy do przekazywania sygnału między kolejnymi panelami uniwersalna szyna DIN do szafy RACK - montaż 8 urządzeń + zasilacz

16 Przykładowa konfiguracja systemu TERRA Filtracja i wzmocnienie do 8 MUX DVB-T Sumowanie sygnałów UHF, VHF, FM Zasilanie przedwzmacniaczy masztowych

17 Wzmacniacze szerokopasmowe FM/DVB-T zintegrowany filtr sygnału LTE, 39 db wzmocnienia w paśmie VHF oraz 44 db wzmocnienia w paśmie UHF, przełączanie między stopniami wzmocnienia przy pomocy dyskretnych przełączników, dodatkowa, płynna regulacja wzmocnienia przy pomocy potencjometrów płynna regulacja zbocza dla charakterystyki wzmocnienia, przełącznik On/Off umożliwiający przesłanie napięcia DC 12V oraz prądu o natężeniu 100 ma do przedwzmacniacza antenowego HS004L TERRA

18 Wzmacniacze szerokopasmowe FM/DVB-T zintegrowany filtr tłumienia sygnału LTE 30 db wzmocnienia w paśmie FM, BIII oraz 34 db wzmocnienia w paśmie UHF przełącznik On/Off umożliwiający przesłanie napięcia 12V oraz prądu o natężeniu 60 ma do przedwzmacniacza antenowego odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia MA-049L TERRA

19 Wzmacniacze szerokopasmowe FM/DVB-T Nazwa HS-200 HA-210 HA-131L Kod R82309 R82305 R82304 Pasmo [MHz] Max. poziom wyjściowy [dbµv] 118/ Wzmocnienie [db] / Filtr LTE Nie nie tak

20 Cyfrowe modulatory DVB-T

21 Cyfrowe modulatory DVB-T Modulatory cyfrowe to urządzenia, które wejściowy sygnał, podany na złącze HDMI, modulują do standardu DVB-T/C. Dostępny na wyjściu cyfrowy sygnał dostarczany jest do odbiorników końcowych - najczęściej z wykorzystaniem rozgałęźników/odgałęźników Podstawowym kryterium podziału modulatorów jest rodzaj sygnału na wyjściu RF oraz wsparcie dla protokołu HDCP. Wyróżniamy cyfrowe modulatory DVB-T oraz DVB-C. Modulator Signal-400 HDMI - COFDM (DVB-T) Dalsze kryteria podziału dotyczą, m.in. liczby źródeł, jakie podłączyć można do jednego urządzenia, zakresu kanałów wyjściowych, w przypadku modulatorów DVB-T ilości i rodzaju wejść.

22 Cyfrowe modulatory DVB-T wsparcie dla HDCP Protokół HDCP High-bandwidth Digital Content Protection (ochrona cyfrowych treści) zainicjowany przez firmę Intel, ma za zadanie chronić prawa autorskie plików multimedialnych zapewniając kodowanie przesyłanego sygnału high-definition, np. HD-DVD, Blu-Ray, a tym samym zabezpieczać treści przed kopiowaniem na każdym etapie transmisji. Urządzenia z oferty firmy DIPOL zapewniają pełne wsparcie dla protokołu HDCP oznacza to, że możliwe jest wprowadzenie do instalacji TV sygnału pochodzącego z dowolnego źródła sygnału HDMI. Producenci biorący udział w programie wnoszą stałą opłatę roczną oraz opłatę zmienną, zależną od ilości wyprodukowanych urządzeń.

23 Porównanie cyfrowych modulatorów DVB-T Nazwa Signal-400 WS-7992 WS-7990 Kod R86700 R86702 R86704 Standard DVB-T COFDM Ilość kanałów Wejścia RF, 1x HDMI RF, 2x A/V(RCA), 2x HDMI RF, 4x A/V(RCA), 4x HDMI Rozdzielczość od 480i do 1080p od 720p do 1080p SD/HD HD SD/HD Częstotliwość RF [MHz] 142, Max. poziom wyjściowy [dbµv]

24 Cyfrowy modulator HDMI - DVB-T do instalacji monitoringu CCTV Modulator R86111 nie wspiera HDCP. Przeznaczony jest do instalacji, w których źródłem sygnału HDMI jest: rejestrator DVR lub NVR, komputer, laptop, starszy dekoder STB. przykład zastosowania modulatora R86111

25 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA

26 Co to jest i jak działa multiswitch? parametry Kanał TVN 24 bis V HGTV Polska Tp 10 Fokus TV DVB-S2 Puls 2 8PSK Mango SR Eska TV FEC 3/4 NTL Inne pasmo satelitarne: wysokie (Hi) MHz niskie (Lo) MHz polaryzacja: pozioma (H), pionowa (V) sygnały sterujące Odbiornik wysyła sygnał sterujący, na podstawie którego multiswitch wybiera odpowiednie wejście, do którego podłącza dane wyjście (dany odbiornik). 14V,0 khz V/Lo 14V, 22kHz V/Hi 18V, 0kHz H/Lo 18V, 22kHz H/Hi przykładowy transponder satelitarny: HB 13.0E MHz V

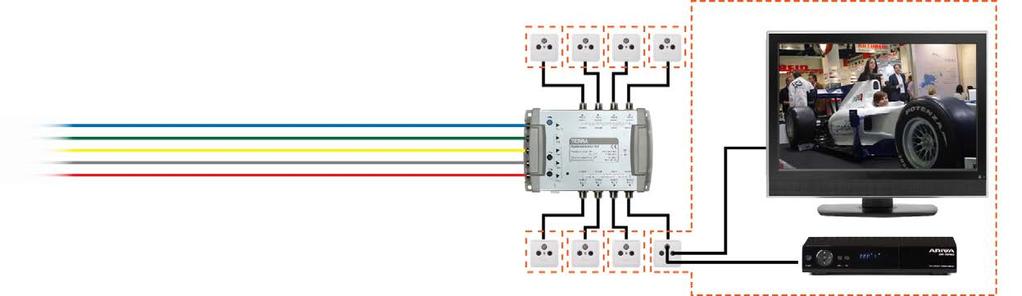

27 Instalacje antenowe = Instalacje multiswitchowe Cechy instalacji multiswitchowych: dystrybucja całego pakietu sygnałów z wybranego satelity lub satelitów sygnał TV naziemnej (analogowa oraz cyfrowa DVB-T) do odbioru TV SAT konieczny jest tuner satelitarny decyzję o zawartości programowej podejmuje indywidualnie każdy z abonentów jedna głowica odbiornika SAT jedno wyjście multiswitcha możliwość integracji z systemami monitoringu

28 Multiswitchowe instalacje magistralne Cechy: Możliwość zaadaptowania w praktycznie każdej topologii fizycznej Szczególnie polecane w przypadku rozległych obiektów wieloklatkowych oraz wielokondygnacyjnych 1 zestaw antenowy nawet 1000 gniazd Skalowalność Elastyczność Zdalne zasilanie Instalacje na dużych obszarach bloki mieszkalne apartamentowce osiedla domków jednorodzinnych

29 Net5 vs Net9 TERRA MR-524 MR-932 SA-51L SA-91DL MV-532 MV-916L odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

30 Multiswitche TERRA serii MR-5xx MR-524 Multiswitche radialne serii MR-5XX umożliwiają bezproblemową dystrybucję sygnałów cyfrowych w standardach DVB-S/S2 i DVB-T.

31 Multiswitche TERRA MR-508, MR-512, MR-516 od 8 do 32 wyjść, 1 pozycja satelitarna, pasmo pracy: MHz i MHz, separacja pomiędzy wejściami większa niż 30 db, wbudowany zasilacz (wykorzystywany jest do zasilenia wbudowanego w multiswitch wzmacniacza TV naziemnej oraz konwertera LNB), możliwość zasilania przedwzmacniacza dla anteny naziemnej, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla (MR-508/MR-512/MR-516): MR-516 Wyjścia DVB-T [db] SAT IF [db]

32 Multiswitche TERRA MR-532 i M524 od 8 do 32 wyjść, 1 pozycja satelitarna, pasmo pracy MHz i MHz, separacja pomiędzy wejściami większa niż 30 db, wbudowany zasilacz (wykorzystywany jest do zasilenia wbudowanego w multiswitch wzmacniacza TV naziemnej oraz konwertera LNB), możliwość zasilania przedwzmacniacza dla anteny naziemnej, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla (MR-532/MR-524): MR-532 Wyjścia DVB-T [db] SAT IF [db]

33 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA

34 Multiswitche TERRA serii MV-508, MV-512 i MV-516 od 8 do 32 wyjść, 1 pozycja satelitarna, pasmo pracy: MHz i MHz, separacja pomiędzy wejściami większa niż 30 db, Tor TV naziemnej zasilany jest z toru SAT polaryzacja H (Hi oraz Lo). Tor H z kolei zasilany może być ze wzmacniacza SA51 lub z lokalnego, podłączonego do wejścia AUX zasilacza 18 V, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db krok 1, wzmocnienie IF SAT (wejście): regulowane w zakresie 0 12 db, krok 4, grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla MV-516 Wyjścia DVB-T [db] SAT IF [db] PS182F 18V 2A

35 Multiswitche TERRA MV-524 i MV-532 od 8 do 32 wyjść, 1 pozycja satelitarna, pasmo pracy: MHz i MHz, separacja pomiędzy wejściami większa niż 30 db, Tor TV naziemnej zasilany jest z toru SAT polaryzacja H (Hi oraz Lo). Tor H z kolei zasilany może być ze wzmacniacza SA51 lub z lokalnego, podłączonego do wejścia AUX zasilacza 18 V, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db krok 1, wzmocnienie IF SAT (wejście): regulowane w zakresie 0 12 db, krok 4, grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla MV-532 Wyjścia DVB-T [db] SAT IF [db] PS182F 18V 2A PS18F 18V 2A

36 Wzmacniacze magistrali wzmacnianie i wyrównanie poziomu sygnałów SAT IF dla 4 par polaryzacja-pasmo, wzmacnianie i wyrównanie poziomu sygnału DVB-T oraz radiowego FM/DAB, kompensacja charakterystyki tłumienia przewodu koncentrycznego SLOPE - Ustawiona wartość stanowi różnicę w wartości wzmocnienia dla najwyższych (większe wzmocnienie) i najniższych (mniejsze wzmocnienie) częstotliwości, zasilanie innych elementów instalacji, takich jak: konwertery LNB, przedwzmacniacze DVB-T, multiswitche, inne wzmacniacze magistrali. wzmocnienie FM/DAB, DVB-T, SAT 22 db, regulacja wzmocnienia FM/DAB, DVB-T, SAT , krok 1dB, max. poziom wyjściowy DVB-T 109dBuV (IMD3), max. poziom wyjściowy SAT 114dBuV (IMD3). SA-51 SA-51D

37 Rozgałęźnik vs Odgałęźnik Rozgałęźniki Odgałęźniki SD podsieci SD-510 Przyłączanie multiswitchy do magistrali, Wyrównywanie poziomu sygnału w podsieciach, Tłumienie odgałęzienia: 10dB, 15dB, 20dB. SDQ podsieci

38 Rozgałęźniki 5 podsieci #4 #1 #5 #2 #3 Kaskadowe łączenie rozgałęźników

39 Multiswitche TERRA MR-908, MR-912 i MR-916 od 8 do 32 wyjść, 2 pozycje satelitarne, pasmo pracy: MHz (tor aktywny), MHz (tor pasywny), MHz (SAT IF), separacja pomiędzy wejściami większa niż 30dB wbudowany zasilacz wykorzystywany jest do zasilenia wbudowanego w multiswitchach wzmacniacza TV naziemnej oraz konwertera LNB), możliwość zasilania przedwzmacniacza dla anteny naziemnej, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db, krok 1 db, wzmocnienie SAT IF (wejście): regulowane w zakresie 0 12 db, krok 4 db grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla Wyjścia DVB-T [db] SAT IF [db] , MR-916

40 Multiswitche TERRA MR-924 i MR-932 od 8 do 32 wyjść, 2 pozycje satelitarne, pasmo pracy: MHz (tor aktywny), MHz (tor pasywny), MHz (SAT IF), separacja pomiędzy wejściami większa niż 30dB wbudowany zasilacz wykorzystywany jest do zasilenia wbudowanego w multiswitchach wzmacniacza TV naziemnej oraz konwertera LNB), możliwość zasilania przedwzmacniacza dla anteny naziemnej, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db, krok 1 db, wzmocnienie SAT IF (wejście): regulowane w zakresie 0 12 db, krok 4 db grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla Wyjścia DVB-T [db] SAT IF [db] MR-924

41 Multiswitche TERRA MV-908L, MV-912L i MV-916L od 8 do 32 wyjść, 2 pozycje satelitarne, pasmo pracy: MHz (tor aktywny), MHz (tor pasywny), MHz (SAT IF), separacja pomiędzy wejściami większa niż 30dB wbudowany, Tor TV naziemnej zasilany jest z toru SAT polaryzacja H (Hi oraz Lo). Tor H z kolei zasilany może być ze wzmacniacza SA91L lub z lokalnego, podłączonego do wejścia AUX zasilacza 18 V, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db, krok 1 db, wzmocnienie SAT IF (wejście): regulowane w zakresie 0 12 db, krok 4 db, grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla Wyjścia DVB-T [db] SAT IF [db] , , MV-908L PS182F 18V 2A

42 Multiswitche TERRA MV-924L i MV-932L od 8 do 32 wyjść, 2 pozycje satelitarne, pasmo pracy: MHz (tor aktywny), MHz (tor pasywny), MHz (SAT IF), separacja pomiędzy wejściami większa niż 30dB wbudowany, Tor TV naziemnej zasilany jest z toru SAT polaryzacja H (Hi oraz Lo). Tor H z kolei zasilany może być ze wzmacniacza SA91L lub z lokalnego, podłączonego do wejścia AUX zasilacza 18 V, wzmocnienie DVB-T (wejście): regulowane w zakresie 0 15 db, krok 1 db, wzmocnienie SAT IF (wejście): regulowane w zakresie 0 12 db, krok 4 db, grupowanie wyjść pod względem wzmocnienia DVB-T/IF SAT wbudowana prekorekcja charakterystyki tłumienia kabla Wyjścia DVB-T [db] SAT IF [db] MV-924L PS182F 18V 2A

43 Multiswitche TERRA serii MR/MV - separacja Separacja wejść/wyjść tłumienie przesłuchów pochodzących z pozostałych wejść/wyjść zazwyczaj rzędu 30 db Przykład: Poziom wejściowy sygnału na multiswitchu, dla wejścia V/Lo, wynosi 75 dbuv. Przy separacjiwejść równej 30 db, na pozostałychwejściach pojawi się sygnał zakłócający o poziomie równym 45 db. Przy założeniu strat na okablowaniu, złączach i gnieździe poziom sygnału zakłócającego spadniezdecydowanie poniżej progu czułości tunera.

44 TERRA a inne systemy ten sam standard rozmieszczenia wyjść we wszystkich urządzeniach - pełna kompatybilność i łatwość montażu, dwurzędowe rozmieszczenie wyjść zmniejsza rozmiary urządzenia, sprzęt pozwalający na budowę instalacji o dowolnej liczbie gniazd, odlewane obudowy zapewniające wysoką skuteczność ekranowania (odporność na zakłócenia), sprzęt najwyższej klasy objęty czteroletnią gwarancją, kilka sposobów dystrybucji zasilania dla układów wzmacniających nawet kilkaset gniazd abonenckich przy jednym podłączeniu do sieci ~230VAC, darmowe oprogramowanie SatNet do projektowania instalacji.

45 Dokonując wyboru osoba projektująca/ wykonawca powinien zażądać stosownych dokumentów poświadczających spełnienie deklarowanych parametrów. Deklaracja CE

46 Sygnał z kamer IP w instalacji RTV/SAT Typ uwierzytelnienia HTTP: brak, podstawowy Od wersji firmware u (dla kamer HIKVISION) domyślnym trybem uwierzytelniania jest digest (możliwość wyboru digest/basic - dla platform, które nie obsługują trybu digest) rtsp:// :554/path_to_stream rtsp:// :554/streaming/channels/101

47 Okablowanie w instalacjach RTV/SAT

48 Rodzina przewodów TRISET oraz DIPOLNET DIPOLNET RG-6 Cu DIPOLNET RG-6 Cu TRISET-11 PE + żel Okablowanie magistralne Ziemne koryta kablowe Odporne na warunki atmosferyczne Tri-Shield DIPOLNET TRISET-11 HF TRISET-113 TRISET-113 PE żelowany TRISET-113 HF Przyłącza gniazd abonenckich Okablowanie pionowe Łatwe układanie przewodów PE podłączanie anten/urządzeń zewnętrznych

49 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA Polskie rozporządzenie MTBiGM z dnia 6 listopada 2012 roku precyzuje dodatkowe wymogi dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania: kategoria RG-6 lub wyższa, klasa A (wg normy EN 50117), podwójny ekran - folia aluminiowa i oplot o gęstości co najmniej 77%, miedziana żyła wewnętrzna o średnicy nie mniejszej niż 1 mm.

50 Rozporządzenie MTBiGM definiuje typ okablowania w instalacjach zbiorczych. TRISET-113 Tri-Shield DIPOLNET Wymagania Triset-113 Wymagania DIPOLNET Klasa A Kategoria R-6 lub wyższa Podwójny ekran: folia AL + oplot o gęstości > 77 % Miedziana żyła Ø > 1 mm Skuteczność ekranowania 0,03 1 GHz 85 db 1 2 GHz 75 db 2 3 GHz 65 db Impedancja sprzężeniowa < 5 mω/m Kable kategorii RG-6 o podwyższonych parametrach Podwójny ekran: folia AL + oplot o gęstości 81 % Miedziana żyła Ø 1,13 mm Skuteczność ekranowania 0,03 1 GHz 90 db 1 2 GHz 90 db 2 3 GHz 85 db Impedancja sprzężeniowa < 4,6 mω/m Klasa A Kategoria R-6 lub wyższa Podwójny ekran: folia AL + oplot o gęstości > 77% Miedziana żyła Ø > 1 mm Skuteczność ekranowania 0,03 1 GHz 85 db 1 2 GHz 75 db 2 3 GHz 65 db Impedancja sprzężeniowa < 5 mω/m Kable kategorii RG-6 Potrójny ekran: folia AL oplot o gęstości 77 % folia AL Miedziana żyła Ø 1,02 mm Skuteczność ekranowania 0,03 1 GHz 89 db 1 2 GHz 90 db 2 3 GHz 89 db Impedancja sprzężeniowa < 2,5 mω/m

51 Klasy ekranowania kabli koncentrycznych W procesie przysyłania sygnałów kluczowe jest odizolowanie ich od zakłócających sygnałów pochodzących z innych instalacji prądowych lub biegnących równolegle kabli TV-SAT (przesłuchy). Dobry przewód koncentryczny powinien charakteryzować się niską tłumiennością oraz wysokim współczynnikiem ekranowania. Parametr ten badany jest w zakresie MHz Podział przewodów koncentrycznych na klasy ze względu na minimalne wartości ekranowania wg normy EN50117 Klasa 5-30 MHz [mω/m] MHz [db] 1-2 GHz [db] 2-3 GHz [db] C < 50 <75 > 65 > 55 B < 15 <75 > 65 > 55 A < 5 <85 > 75 > 65 A+ < 2,5 <95 > 85 > 75 A++ < 0,9 <105 > 95 > 85

52 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA Bardzo istotną miarą skuteczności ekranowania kabla jest impedancja sprzężeniowa (ang. Transfer Impedance) wyrażona w [mω/m]. Charakteryzuje ona przenikanie energii elektromagnetycznej przez ekran i mierzona jest zwykle w przedziale częstotliwości 5-30 MHz. O ile wartość ekranowania podawana w decybelach mówi o emisji bądź absorpcji zakłóceń na poszczególnych częstotliwościach, o tyle impedancja sprzężeniowa podaje wartość emisji energii na jednostkę długości kabla.

53 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA Dokonując wyboru osoba projektująca wykonawca powinien zażądać stosownych dokumentów poświadczających spełnienie deklarowanych parametrów.

54 Dyrektywy i normy obowiązujące w UE dla kabli koncentrycznych. Kable i przewody przeznaczone do transmisji sygnałów wielkiej częstotliwości w instalacjach telewizji naziemnej, kablowej oraz satelitarnej były wyłącznie produktami elektrotechnicznymi, podlegającymi zasadom bezpieczeństwa produktu w ramach Dyrektywy LVD (niskonapięciowa) i podlegały regułom oznaczania przez producenta znakiem CE. Od 1 lipca 2017 r. wszystkie przewody instalacyjne traktowane są jako wyroby budowlane, podlegające stosownym regulacjom. Na pierwsze miejsce wysuwa się dyrektywa CPR bazująca na zharmonizowanej normie europejskiej EN 50575:2014.

55 Dyrektywa CPR zgodnie z normą EN50575 definiuje podział na 7 Euroklas Norma EN 50575:2014 określa wymagania dotyczące właściwości w warunkach działania ognia, metod badań i oceny kabli zasilających, sterowniczych i telekomunikacyjnych, stosowanych w obiektach budowlanych. Oznaczenie klasy kabli zgodne z wytycznymi normy EN50575 Euroklasa Metody testowania Kryterium dodatkowe Przykładowe wyroby A CA EN ISO B1 CA B2 CA C CA D CA EN EN wydzielanie dymu (s1, s2), płonących kropli/cząstek (d1, d2) oraz kwasów (a1) kable bezhalogenowe PCV twarde, kable bezhalogenowe kable bezhalogenowe kable z bardzo dobrym gatunkowo PVC E CA EN kable z PVC - F CA nie spełniające wymagań dla kabli klasy E CA kable polietylenowe oraza PVC

56 Deklaracja właściwości użytkowych Deklaracja Właściwości Użytkowych powinna być wystawiona przez producenta kabli po wcześniejszym przebadaniu wyrobów i sklasyfikowaniu zgodnie z normą EN w jednym z notyfikowanych Laboratoriów Unii Europejskiej.

57 Przykłady instalacji w budynkach wielorodzinnych

58 Instalacja RTV/SAT na 80 abonentów w budynku wielorodzinnym Zestaw wzmacniaczy: SA-51, WWK-1062 Rozgałęźnik SD-504 oraz multiswitch MV-512 TERRA

59 Instalacja telewizji naziemnej DVB-T i satelitarnej (Hotbird 13.0E i Astra 19.2E) w budynku wielorodzinnym Kraków (100 gniazd)

60 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym. Kraków 75 gniazd

61 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym (3 klatki, 6 kondygnacji, 140 gniazd)

62 Światłowodowa instalacja zbiorcza RTV/SAT na przykładzie sprzętu marki TERRA

63 Światłowody w instalacjach TV-SAT dlaczego? 1. Dostępność medium światłowodowego w nowych budynkach. 2. Duże odległości między źródłem sygnału (antena) a gniazdami abonenckimi (rozległe, wieloklatkowe budynki). 3. Wyeliminowanie problemu przepięć w instalacji. 4. Zastąpienie 9-kablowej magistrali miedzianej jednym kablem światłowodowym (instalacje multiswitchowe).

64 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system optyczny TERRA Konwerter Satelitarny QUATRO Stosowanie tradycyjnych konwerterów typu QUATRO, z punktu widzenia instalatora, to jedna z największych zalet systemu TERRA. Antenę satelitarną ustawia się wykorzystując tradycyjny miernik satelitarny. Nadajnik optyczny OT501W Wbudowany multiplekser WDM pozwala na realizację transmisji na dwóch długościach fali: 1310 nm (II okno transmisyjne) 1550 nm (III okno transmisyjne) dzięki temu transmitowany sygnał jest bardzo dobrej jakości. Stabilność systemu dzięki funkcji AGC w nadajniku optycznym. Odlewana obudowa urządzeń gwarantująca wysoką skuteczność ekranowania.

65 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system optyczny TERRA Stabilność systemu dzięki funkcji AGC w nadajniku optycznym oraz funkcji OLC w odbiorniku optycznym. Odbiornik optyczny OR501MW QUAD z DVB-T TERRA Odbiornik optyczny OR501W QUATRO z DVB-T TERRA 4 wyjścia z pełnym sygnałem satelitarnym SAT, DVB-T, DAB oraz FM - tak, jak dla konwertera typu quad. podział całego pasma na cztery pary polaryzacja/pasmo (VL, HL, VH, HH) oraz sygnał DVB-T, DAB, FM - tak, jak dla konwertera quatro

66 Splittery i tłumiki optyczne - budżet mocy W powyższym przypadku suma tłumienia w pojedynczym torze optycznym wyniesie: 2 x 0,25 db (patchcordy) + 4 x 0,15 db (pigtaile) + 4 x 0,1 db (spawy) + 6,7 db (splitter) + 0,4 x 0,4 db (400 m przewodu) 8,36 db

67 Dystrybucja sygnału SAT i DVB-T System TERRA: dystrybucja światłowodem jednomodowym max 32 odbiorniki optyczne 128 odbiorników SAT 1024 odbiorniki SAT w przypadku zastosowania multiswitchy wykorzystuje tradycyjny konwerter typu Quatro - brak problemów z ustawieniem czaszy budżet mocy optycznej: 21 db stabilność pracy w nadajniku AGC i odbiorniku - ALC

68 Schemat instalacji z uwzględnieniem wszystkich elementów

69 Dystrybucja w hotelu sygnału SMATV w sieci IP miedzianej i światłowodowej. Sygnał został rozprowadzony za pomocą skrętki (sieć IP) oraz w przy pomocy światłowodu (bezpośrednia konwersja sygnału TV/Radio na światłowód). W szafie Rack zamontowano: odgałęźnik SD-515 TERRA R70517, do którego podłączono 4-kablową magistralę sygnału IF. Odbiornik optyczny OR501W QUATRO A9877 umożliwia zamianę sygnału optycznego pochodzącego z nadajnika OT501W A9872

70 Multiswitche przelotowe dscr TERRA

71 Multiswitche jednokablowe TERRA dscr - technika Unicable Każdy odbiornik satelitarny w instalacji ma przypisane tzw. pasmo użytkownika (User Band) o szerokości pasma w przybliżeniu jak dla transpondera satelitarnego. Odbiornik decyduje, która częstotliwość wejściowa (pasmo Ku) jest wybierana a następnie konwertowana do pasma użytkownika (User Band). Wybór ten realizowany jest przy pomocy komendy DiSEqC z set-top-boxa, który obecnie dostępny jest w specyfikacji EN50494 (podział do 8 sygnałów za pośrednictwem 1 kabla) lub EN50607 (podział do 32 sygnałów za pośrednictwem 1 kabla).

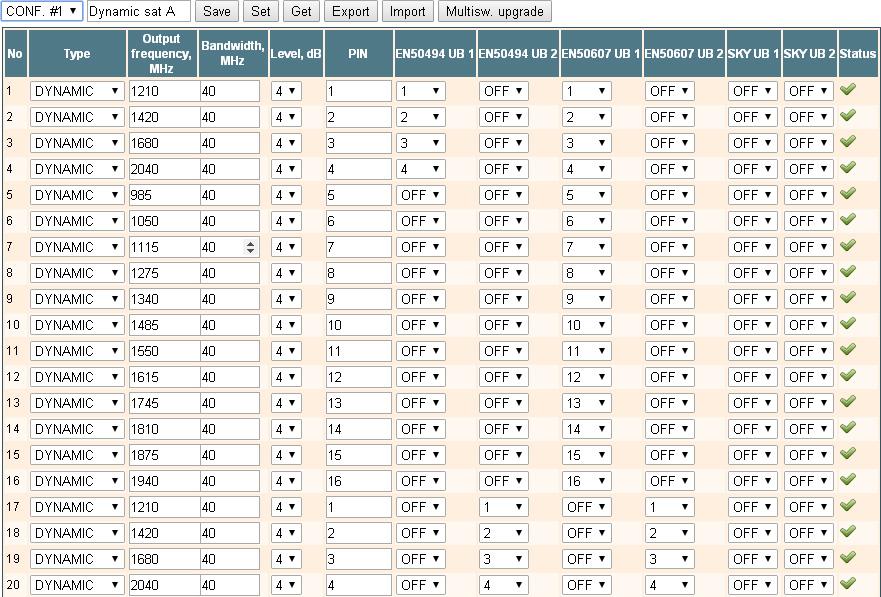

72 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA Domyślnie multiswitch SRM521 R80521 skonfigurowany tak, aby jeden z portów działał jako port Unicable w trybie dynamicznym, natomiast drugi jako uniwersalny (Legacy) i przełącza się na Unicable, gdy tylko otrzyma komendę EN50494 lub EN Oznacza to, że na każdym z dwóch wyjść multiswitcha można dokonać podziału sygnału do maksymalnie 16 odbiorników przy pomocy jednego kabla koncentrycznego w standardzie EN SRM-521 TERRA klasa A z pasywnym torem TV Zasilanie multiswitcha: + PS202F 20V 2A MX V 100mA

73 SRM-521 TERRA - Parametry SRM-521 TERRA z pasywnym torem TV + AB007 10/17dB z przejściem DC 12V 300mA Nazwa SRM521 Kod R80521 SAT IF wejście MHz Pasmo pracy SAT IF wyjście MHz DVB-T/Radio MHz Ilość wejść/wyjść SAT IF 4 DVB-T/Radio 1 Ilość odgałęzień 2 Tłumienie odbić > 10 db Impedancja 75 Ω Poziom wejściowy SAT dbµv DVB-T/Radio pasywny pasmo użytkownika max 32 (konfigurowalny) Wyjście dscr szerokość pasma MHz (konfigurowalny) poziom wyjściowy, AGC 84 dbµv tłumienie DVB-T/Radio 11 db (typowe) Wyjście Legacy poziom wyjściwoy, AGC 78 dbµv tłumienie DVB-T/Radio 12 db (typowe) Tłumienie magistrali SAT IF < 2.0 db DVB-T/Radio < 4.0 db Natężenie prądu SAT IF 2 A max., 1 A max. (dla 1 linii) na liniach syg. magistrali DVB-T/Radio 250 ma max DC wejście 20 V/1.7 A max Natężenie prądu 20 V 500 ma max.; na liniach syg. H odgałęzienie wyjście 13 V/18 V 300 ma max. SAT IF wej/sat IF wej > 30 db Separacja SAT IF wej/odgał. wyj > 30 db SAT IF/DVB-T > 25 db Pobór prądu 20 V 300 ma max.; 13 V/18 V 450 ma max. Temperatura pracy -20 ºC ºC Wymiary/Masa 116x91x25.5 mm/0.28 kg

74 Domyślne ustawienie multiswitcha SRM-521 SRM-521 TERRA z pasywnym torem TV Programator PC102W

75 Przykładowy schemat programowania multiswitchy programator PC102W Programator PC102W

76 Konfiguracja tunera satelitarnego UNICABLE Obsługa Unicable Nie wszystkie dostępne na rynku odbiorniki satelitarne mają opcję modyfikacji pasma SCR/Unicable.

77 Instalacja dystrybuująca sygnał satelitarny i Radio/DVB-T z wykorzystaniem technologii Unicable Rozgałęźnik satelitarny 1>4F Signal HSA-001R6 TERRA

78 Multiswitch przelotowy SRM-522 ( MHz) Multiswitch programowalny SRM-522 wyposażony został w 5 wejść: dwie pary wejść SAT IF ( MHz, umożliwiające doprowadzenie sygnału satelitarnego z dwóch konwerterów typu Wide Band A98222), Terr. TV (sygnał DVB-T/Radio), 2 wyjścia SAT IF ( MHz): dscr Out (umożliwiające podział sygnału do max. 32 odbiorników przy pomocy jednego kabla koncentrycznego) SRM-522 TERRA Legacy Out (zwykłe wyjście, jak w konwerterze typu Universal). Konwerter Wide Band H/V GT-WB PS202F 20V 2A

79 Instalacja telewizji naziemnej i satelitarnej w budynku wielorodzinnym system TERRA + GT-WB1 oparty jest na pojedynczym lokalnym oscylatorze 10,41 GHz zapewniającym znakomitą wydajność w całym zakresie częstotliwości MHz. W odróżnieniu od standardowych konwerterów typu Quatro posiada dwa wyjścia sygnału (polaryzacja H/polaryzacja V). Instalacja oparta o jednego satelitę wymaga doprowadzenia tylko dwóch przewodów satelitarnych od LNB do multiswitcha. Nazwa Kod Pasmo pracy Ilość wejść/wyjść SAT IF wejście SAT IF wyjście DVB-T/Radio SRM522 R MHz MHz MHz SAT IF 4 DVB-T/Radio 1 Ilość odgałęzień 2 Tłumienie odbić Impedancja Poziom wejściowy Wyjście dscr Wyjście Legacy Tłumienie magistrali Natężenie prądu na liniach syg. magistrali Natężenie prądu na liniach syg. H Separacja Pobór prądu SAT DVB-T/Radio pasmo użytkownika szerokość pasma poziom wyjściowy, AGC tłumienie DVB-T/Radio poziom wyjściwoy, AGC tłumienie DVB-T/Radio SAT IF DVB-T/Radio SAT IF DVB-T/Radio DC wejście odgałęzienie wyjście SAT IF wej/sat IF wej SAT IF wej/odgał. wyj SAT IF/DVB-T > 10 db 75 Ω dbµv pasywny max 32 (konfigurowalny) MHz (konfigurowalny) 84 dbµv 11 db (typowe) 78 dbµv 12 db (typowe) < 4.0 db < 4.0 db 2 A max., 1 A max. (dla 1 linii) 250 ma max 20 V/1.7 A max 20 V 500 ma max.; 13 V/18 V 300 ma max. > 30 db > 30 db > 25 db 20 V 300 ma max.; 13 V/18 V 450 ma max. Temperatura pracy -20 ºC ºC Wymiary/Masa 116x91x25.5 mm/0.28 kg

80 Instalacja dystrybuująca sygnał satelitarny i Radio/DVB-T z wykorzystaniem technologii Wide Band Rozgałęźnik satelitarny 1>4F Signal HSA-001R6 TERRA

81 SRM-580 TERRA klasa A z aktywnym torem TV Digital SCR Nazwa SRM580 Kod R80580 SAT IF wejście MHz Pasmo pracy SAT IF wyjście MHz DVB-T/Radio MHz Ilość wejść/wyjść SAT IF 4 DVB-T/Radio 1 Ilość odgałęzień 8 (4 pary) Tłumienie odbić > 10 db Impedancja 75 Ω Poziom wejściowy SAT dbµv DVB-T/Radio (tor aktywny) max. 92 dbµv Współczynik szumów DVB-T/Radio (tor aktywny) 7 db pasmo użytkownika (tryb dscr) max 32 (konfigurowalny) dla każdej z 4 par szerokość pasma (tryb dscr) MHz (konfigurowalny) poziom wyjściowy, AGC (tryb dscr) 84 dbµv Wyjście Legacy/dSCR poziom wyjściowy (tryb Legacy) 78 dbµv tłumienie DVB-T/Radio 6 db (tryb aktywny) 22 db (tryb pasywny) poziom wyjściowy DVB-T/Radio max. 86 dbµv (tryb aktywny) Wzmocnienie magistrali SAT IF > - 4 db SRM-580 Natężenie prądu na liniach syg. magistrali Separacja Pobór prądu DVB-T/Radio 10 db (tryb aktywny) -6 db (tryb pasywny) - 6 db (tryb pasywny) max. 102 dbµv (tryb aktywny) SAT IF DVB-T/Radio SAT IF wej/sat IF wej SAT IF wej/odgał. wyj SAT IF/DVB-T z wejścia DC z linii sygnałowych H wzmacniacz w torze DVB-T/Radio Z tunera Przełącznik DC w torze linii sygnałowej H Legacy mode 2 A max., 1 A max. (dla 1 linii) 250 ma max > 30 db > 30 db > 25 db 20 V 1.2 A max 15 V 1.5 A; 18 V 1.25 A; 20 V 1.2 A max V 40 ma max. 13 V 260 ma, max. 18 V 230 ma dscr mode max. 13 V 360 ma, Legacy + dscr mode max. 18 V 290 ma max. 20 V 800 ma Temperatura pracy -20 ºC ºC Wymiary/Masa 116x91x25.5 mm/0.28 kg

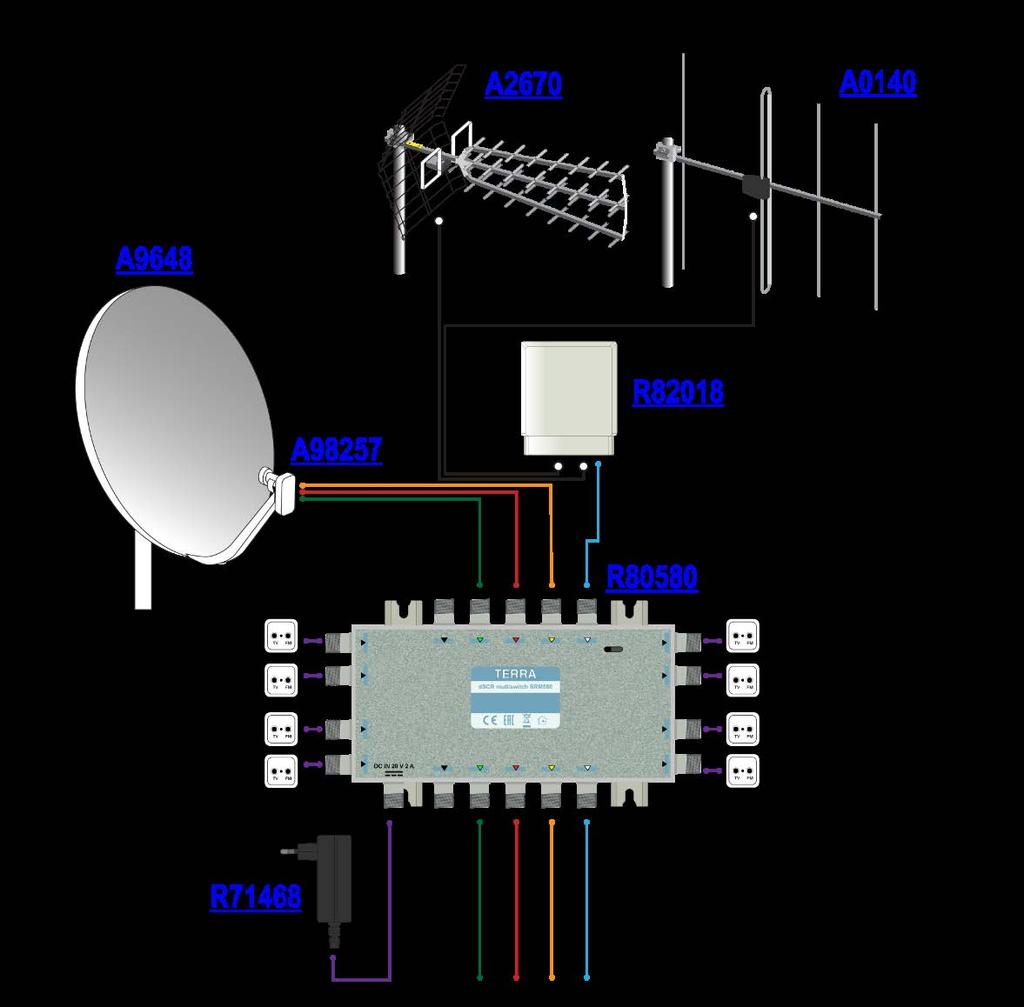

82 instalacja RTV/SAT umożliwiająca dystrybucję cyfrowych sygnałów w technologii dscr z aktywnym torem DVB-T/Radio Rozgałęźnik satelitarny 1>4F Signal HSA-001R6 TERRA

83 Projektowanie zbiorczych instalacji RTV/SAT SatNet TERRA

84 SatNET program do projektowania instalacji SMATV Zanim przystąpisz do projektu Jakie sygnały mają być dystrybuowane w instalacji? Ile ma być gniazd w instalacji? Określenie właściwej dla danego obiektu topologii magistralnej, Określenie liczby zestawów antenowych, Weryfikacja kwestii zasilania urządzeń aktywnych, Wstępny szkic instalacji.

85 Projektowanie metodą tradycyjną O czym musi pamiętać projektant instalacji Szacowanie poziomów sygnału na wejściu instalacji, Zapoznanie się ze specyfikacją techniczną wzmacniaczy, Zapoznanie się ze specyfikacją techniczną multiswitchy, Weryfikacja charakterystyki tłumienia przewodu, Szkic instalacji, Weryfikacja poziomu sygnału SAT oraz DVB-T na wybranych gniazdach abonenckich przy danych założeniach początkowych, Odpowiednia konfiguracja elementów aktywnych, Odpowiedni dobór elementów pasywnych, Końcowa weryfikacja poziomu sygnału SAT i DVB-T na wybranych gniazdach końcowych.

86 Część praktyczna weryfikacja danych do projektu ( )Jestem członkiem wspólnoty mieszkaniowej budynku przy ul. ( ) w Krakowie. Na ostatnim zebraniu podjęliśmy uchwałę o wybudowaniu w naszej nieruchomości systemu telewizji zbiorczej, DVB-T oraz satelitarnej. Antena satelitarna miałaby być ustawiona na dwie satelity tj. HotBird i ASTRA. W budynku łącznie znajduje się 55 mieszkań i posiada on pięć klatek schodowych po 4 piętra (pięć kondygnacji). W pierwszej klatce znajduje się 15 mieszkań, w pozostałych czterech jest ich po 10. Okablowanie poziome musi przebiegać w ciągu korytarzy piwnicznych (brak strychu w budynku). Dodatkowo chcielibyśmy aby do systemu dopięty był monitoring obiektu. ( ) niewielka ilość gniazd w podsieci jeden multiswitch na klatkę, okablowanie w topologii gwiazdy

87 Projekt instalacji wykonany w programie SatNet

88 Telewizyjne instalacje hotelowe: Transmodulatory sygnału DVB-S/S2 oraz DVB-T/T2/C Streamery IP TERRA

89 Konwersja sygnałów DVB-S/S2(8PSK,QPSK)do standardu DVB-T COFDM Stacje czołowe znajdują zastosowania w: Hotelach Szpitalach Obiektach użyteczności publicznej

90 Przykładowa realizacja stacji czołowej w obiekcie hotelowym Topologia sieci

91 Transmodulatory: ttx-410c i tdx410c ttx-410c tdx-410c ttx-410c: konwersja sygnałów DVB-T/T2/C z jednego multipleksu do standardu DVB-T COFDM, tdx-410c: konwersja sygnałów DVB-S/S2 z jednego transpondera satelitarnego do standardu DVB-T COFDM zakres pracy: ttx-410c ( MHz), tdx-410c ( MHz) tryb pracy dla ttx-410c: transparentny - przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom multipleksacji - urządzenie poddaje analizie pojawiający się na wejściu strumień transportowy: sygnały sterujące dla tdx-410c: 0/14/18 V & 22 khz, max. 300 ma, DiSEqC 1.0 dekodowanie kanałów płatnych (multidescrambling), funkcja AGC (automatyczna kontrola wzmocnienia sygnału), regulacja poziomu wyjściowego db z krokiem 1 db, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji,

92 ttx-410c, tdx410c transport stream Maksymalny bitrate < 31,67 [Mbit/s] Maksymalna liczba PID-ów: 31 Maksymalny PCR: do 5 serwisów ttx-410c - tryb transparentny przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom tdx-410c wybór kanałów oraz szczegółowe informacje: -typ -nazwa -identyfikator

93 Transmodulatory ttx-420 i tdx-420 ttx-420: konwersja sygnałów DVB-T/T2/C (2 MUX-y) do dwóch sąsiednich multipleków DVB-T COFDM, tdx-420: konwersja sygnałów DVB-S/S2 z dwóch transponderów satelitarnych do dwóch sąsiednich multipleksów DVB-T COFDM, zakres pracy: ttx-420 ( MHz), tdx-420 ( MHz). tryb pracy dla ttx-420: tansparentny - przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom, multipleksacji - urządzenie poddaje analizie pojawiający się na wejściu strumień transportowy. sygnały sterujące dla tdx-420: 0/13/18 V & 22 khz, max. 500 ma, DiSEqC 1.0, EN50607, EN50494, funkcja AGC (automatyczna kontrola wzmocnienia sygnału), regulacja poziomu wyjściowego db z krokiem 1 db, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji. ttx-420 tdx-420

94 Transmodulatory: ttx-420c i tdx-420c ttx-420c tdx-420c ttx-420c: konwersja sygnałów DVB-T/T2/C (2 MUX-y) do dwóch sąsiednich multipleków DVB-T COFDM, tdx-420c: konwersja sygnałów DVB-S/S2 z dwóch transponderów satelitarnych do dwóch sąsiednich multipleksów DVB-T COFDM, zakres pracy: ttx-420c ( MHz), tdx-420c ( MHz). dekodowanie kanałów płatnych (multidescrambling), tryb pracy dla ttx-420c: transparentny - przychodzący na wejście strumień transportowy nie podlega żadnym modyfikacjom, multipleksacji - urządzenie poddaje analizie pojawiający się na wejściu strumień transportowy. sygnały sterujące dla tdx-420c: 0/13/18 V & 22 khz, max. 500 ma, DiSEqC 1.0, EN50607, EN50494, funkcja AGC (automatyczna kontrola wzmocnienia sygnału), regulacja poziomu wyjściowego db z krokiem 1 db, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji.

95 Konwersja do DVB-C TDX-410C TDX-420 TDX-420C TDQ-420 TDQ-420C Kod R81617 R81618 R81619 R81638 R81639 Standard wejścia DVB-S/S2 (8PSK, QPSK) Ilość transponderów 1 2 Standard wyj. DVB-T COFDM DVB-C QAM Ilość MUX-ów 1 2 Max. bitrate [Mb/s] 31,66 2x31,66 2x53

96 Konfiguracja transmodulatora DVB-S/S2 - DVB-T na przykładzie modelu tdx-420c TERRA

97 Transmodulatory: tdx-440 i tdx-480 tdx-440: konwersja sygnałów DVB-S/S2 z ośmiu transponderów satelitarnych do czterech sąsiednich multipleksów DVB-T COFDM, tdx-480: konwersja sygnałów DVB-S/S2 z ośmiu transponderów satelitarnych do ośmiu sąsiednich multipleksów DVB-T COFDM, zakres pracy: tdx-420c ( MHz). sygnały sterujące: 0/13/18 V & 22 khz, max. 500 ma, DiSEqC 1.0, EN50607, EN50494, funkcja AGC (automatyczna kontrola wzmocnienia sygnału), regulacja poziomu wyjściowego db z krokiem 1 db, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji. tdx-440 tdx-480

98 tdx420, tdx420c, tdx440, tdx480 obsługa dscr

99 Konfiguracja transmodulatora DVB-S/S2 DVB-T na przykładzie modelu tdx-480 TERRA

100 System IPTV TERRA przeznaczony do hoteli oraz obiektów użyteczności publicznej Dlaczego warto przejść na sygnał IP w hotelu? możliwość oglądania telewizji na komputerach PC oraz laptopach z zainstalowanym bezpłatnym oprogramowaniem, dekodowanie kanałów płatnych (multidescrambling), wykorzystanie skrętki komputerowej jako medium transmisyjnego, niski pobór energii, strumień IP multicast małe wykorzystanie zasobów sieci LAN, brak jakiegokolwiek oprogramowania pośredniczącego między stacją czołową a odbiornikami (tzw. middleware), łatwiejsza i tańsza możliwość przejścia na medium światłowodowe.

101 Co to jest stacja czołowa IPTV TERRA? Stacja czołowa TERRA to zespół urządzeń pozwalających na zamianę cyfrowego sygnału telewizji naziemnej DVB-T/T2, DVB-C lub satelitarnej DVB-S/S2, ewentualne ich zdekodowanie w istniejącej lub dedykowanej sieci LAN bazującej na skrętce komputerowej. Zalety rozwiązania: centralne zarządzanie dekodowanie kanałów płatnych (multiscrambling) właściciel obiektu decyduje o zawartości programowej dostępnej w instalacji redundantne zasilanie, niski pobór energii możliwość oglądania telewizji na komputerach PC oraz laptopach z zainstalowanym bezpłatnym oprogramowaniem

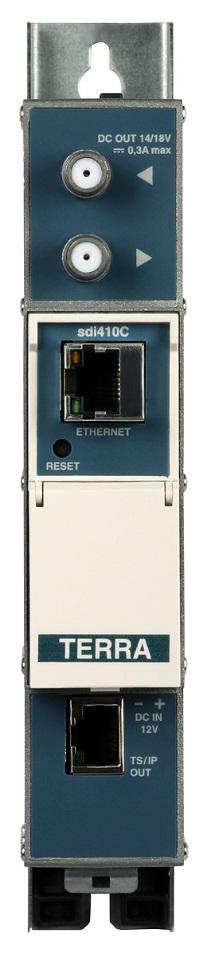

102 Streamer IPTV sti410c oraz sdi410c TERRA z wbudowanym gniazdem CI Jeden panel dokonuje konwersji do 24 programów z jednego multipleksu/transpondera sti-410c sdi-410c sti-410c: konwersja sygnałów DVB-T/T2/C do strumienia IP, max bit rate 80 Mbit/s sdi-410c: konwersja sygnałów DVB-S/S2 do strumienia IP, max bit rate 80 Mbit/s dekodowanie kanałów płatnych (multidescrambling), konwersja programów z jednego multipleksu/transpondera (1 panel), protokoły transmisji: UDP/RTP unikatowy protokół komunikacji SAP/SDP pozwalający na pełną automatykę konfiguracji odbiorników, łatwy przesył sygnału tv na duże odległości (światłowód), strumień IP multicast małe wykorzystanie zasobów sieci LAN, zdalne zarządzanie odbywa się poprzez przeglądarkę internetową, wykorzystanie skrętki komputerowej jako medium transmisyjnego, brak jakiegokolwiek oprogramowania pośredniczącego między stacją czołową a odbiornikami (tzw. middleware).

103 Streamer IPTV sti440 oraz sdi480 TERRA z wbudowanym portem USB Jeden panel dokonuje konwersji do 24 programów dla każdego z czterech multipleksów (sti-440) lub każdego z ośmiu transponderów satelitarnych (sdi-480) sti-440 sdi-480 sti-440: konwersja sygnałów DVB-T/T2/C do strumienia IP, max bit rate 200 Mbit/s sdi-480: konwersja sygnałów DVB-S/S2 do strumienia IP, max bit rate 400 Mbit/s sdi-480: Zasilanie LNB 0/13/18 V & 22 khz, max. 300 ma, DiSEqC 1.0, EN50494 tylko kanały FTA, protokoły transmisji: UDP/RTP unikatowy protokół komunikacji SAP/SDP pozwalający na pełną automatykę konfiguracji odbiorników, łatwy przesył sygnału tv na duże odległości (światłowód), strumień IP multicast małe wykorzystanie zasobów sieci LAN, zdalne zarządzanie odbywa się poprzez przeglądarkę internetową, wykorzystanie skrętki komputerowej jako medium transmisyjnego, brak jakiegokolwiek oprogramowania pośredniczącego między stacją czołową a odbiornikami (tzw. middleware).

104 sti440, sdi480 Wejście streamera sti-440: 4 multipleksy DVB-T/T2/C (4 MPTS Multiple Program Transport Streams) Streamer sdi-480 wyposażony w 4 wejścia umożliwiające odbiór programów niekodowanych w standardzie DVB-S/S-2. Do modułu sdi-480 można doprowadzić 4 przewody z konwertera typu quatro lub jeden przewód od multiswitcha serii SCR/Unicable SRM-521

105 Odbiornik cyfrowy IF-442HD IPTV TERRA Strumienie IP mogą być oglądane z wykorzystaniem cyfrowego odbiornika IF-442HD IPTV R81612 lub przy pomocy darmowego oprogramowania do odtwarzania plików wideo i audio, np. VLC. IF-442HD IPTV umożliwiający odbiór sygnału telewizyjnego w Funkcje nagrywania oraz inne funkcje multimedialne (Youtube, sieciach szerokopasmowych opartych na protokole IP itp.) (SDP/SAP, IP, IGMP, RTSP, ICMP, UDP, TCP, DHCP, TFTP, DNS, HTTP) Obsługa teletekstu i napisów ekranowych Nie wymaga konfiguracji Funkcjonalny i przejrzysty przewodnik programowy (EPG - Electronic Program Guide) Oddzielne listy kanałów ulubionych, TV i Radio Obsługa standardów MPEG-2 i MPEG-4 AVC/H.264 Wbudowany odtwarzacz multimedialny (filmów HD, muzyki i zdjęć)

106 Transmodulator IP DVB-T mix-440 TERRA z wbudowanym gniazdem USB sti-410c sti-440 sdi-410c sdi-480 Kod R81604 R81606 R81608 R81610 Standard wej. DVB-T/T2/C DVB-T/T2/C DVB-S/S2 (8PSK, QPSK) DVB-S/S2 (8PSK, QPSK) Liczba MPTS (wej.) Standard wyj. IP IP IP IP SPTS/MPTS tak tak tak tak Max. bitrate [Mb/s] Gniazdo CI 1x brak 1x brak

107 Transmodulator IP - DVB-T mix-440 TERRA z wbudowanym gniazdem USB konwersja strumienia IP w technice UDP/RTP realizującego transmisje typu unicast/multicast (SPTS oraz MPTS) do standardu DVB-T COFDM, odbiór strumienia IP o maksymalnej przepustowości do 200 Mbit/s i konwersja do 4 dowolnych multipleksów DVB-T, mix-440 tworzy cztery sąsiednie multipleksy DVB-T (4 MUX-y DVB-T, każdy o maksymalnej przepustowości 31,66 Mbit/s), wybór kanałów oraz filtracja niepotrzebnych usług w strumieniu cyfrowym, złącze USB umożliwiające odtwarzanie materiału źródłowego w formacie.ts, prosty interfejs sterowania za pomocą portu RJ-45, który znacznie upraszcza procedurę instalacji, zarządzanie przez Internet, odczytanie historii zdarzeń (logów) z panelu, funkcja AGC (automatyczna kontrola wzmocnienia sygnału).

108 IPTV TERRA topologia sieci

109 DVB-T w IPTV w Instytucie Rehabilitacji w Falentach Streamer IPTV DVB-T/T2/C-IP sti440 R81606, zasilacz UP413 12V/4.5A R82533 W każdym pokoju Instytutu zamontowano telewizory z wbudowanymi odbiornikami IPTV

110 dziękuję za uwagę
